Часы наручные кварцевые (механизмы: 3050, 1956, 3056, 3056А, 2356, 2456) - принцип действия

Кинематические схемы механизмов часов 3050, 1956, 3056, 3056А, 2356 и 2456 приведены на рис. 2, 3, 4, 5, 6, 7 и 8. а принципиальные электрические схемы - на рис. 9, 10, 11,12, 13 и 14.

Электрический сигнал кварцевого генератора после деления его частоты каскадами делителей и формирования выходным каскадом электронного блока поступает в виде прямоугольных разнополярных импульсов с частотой следования 1 Гц на двигатель шаговый, вращая его ротор. Триб, закрепленный на роторе, через колесную передачу вращает стрелочный индикатор и механизм календаря. Корректировка показаний стрелочного индикатора и календаря осуществляется с помощью механизма перевода.

Вал переводной в часах без календаря с механизмами 1956, 3056, 3056А, 2356 может занимать два фиксированных положения и три фиксированных положения в часах с календарем с механизмом 3050 и в часах без календаря с механизмом 2456.

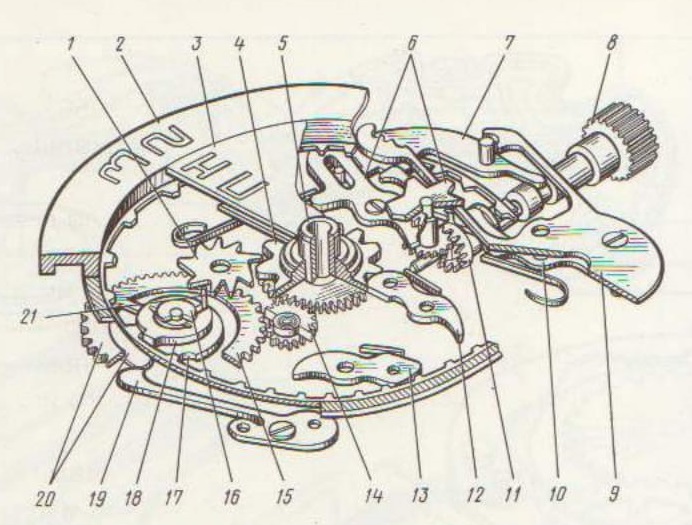

Рис. 3. Кинематическая схема календарного устройства механизма часов 3050:
1 - звездочка; 2 - указатель чисел месяца; 3 - указатель дней недели; 4 - колесо недельное; 5-колесо часовое; 6- кулиса с колесами и звездочкой; 7-рычаг переводной; 8-вал переводной с головкой; 9-фиксатор: 10 -рычаг муфты; 11 -муфта кулачковая; 12 -фиксатор указателя дней недели; 13-фиксаторуказателя чисел месяца; 14-колесо календаря с трибом; 15-колесосуточное; 16-втулка кулачка: 17-кулачок; 18-толкатель; 19 -пружина кулачка; 20 -кулачок с колесом суточным и толкателем; 21 - штифт кулачка

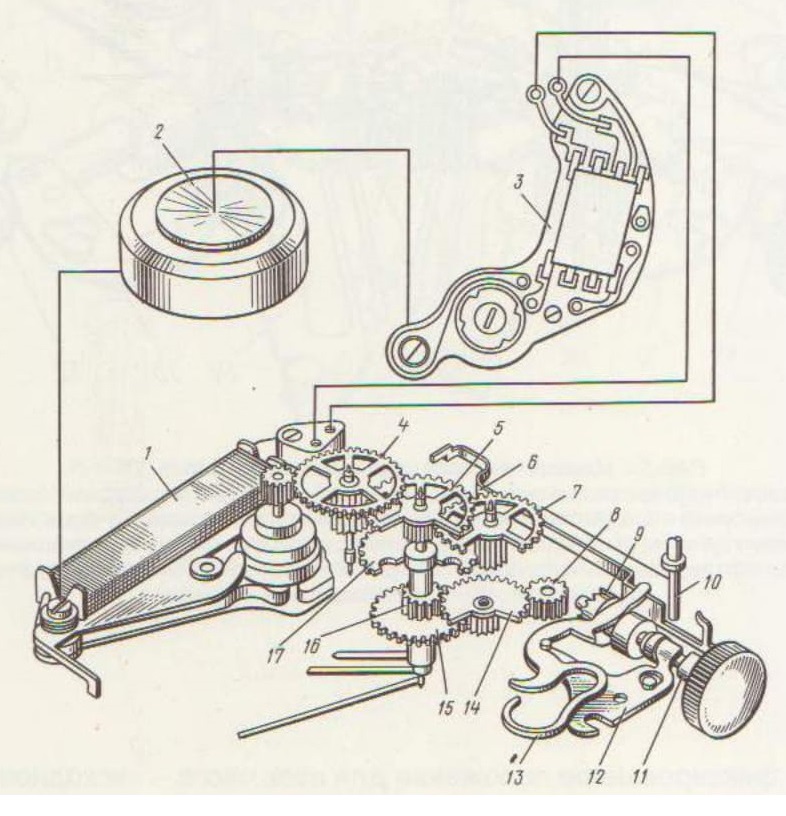

Рис. 4. Кинематическая схема механизма часов 1956:
1 - двигатель шаговый: 2 - элемент питания; 3 - блок кварцевого генератора; 4 - колесо с трибом передаточным; 5-колесо с трибом секундным; 6-рычаг стопорения; 7-колесо с трибом промежуточное; 8- колесо переводное; 9 - муфта кулачковая: 10- штифт обнуления; 111 - вал переводной с головкой; 12 - рычаг переводной; 13 - рычаг муфты; 14 - колесо минутное с трибом; 15 - колесо часовое; 16 - триб стрелки минутной; 17- колесо центральное с трубкой

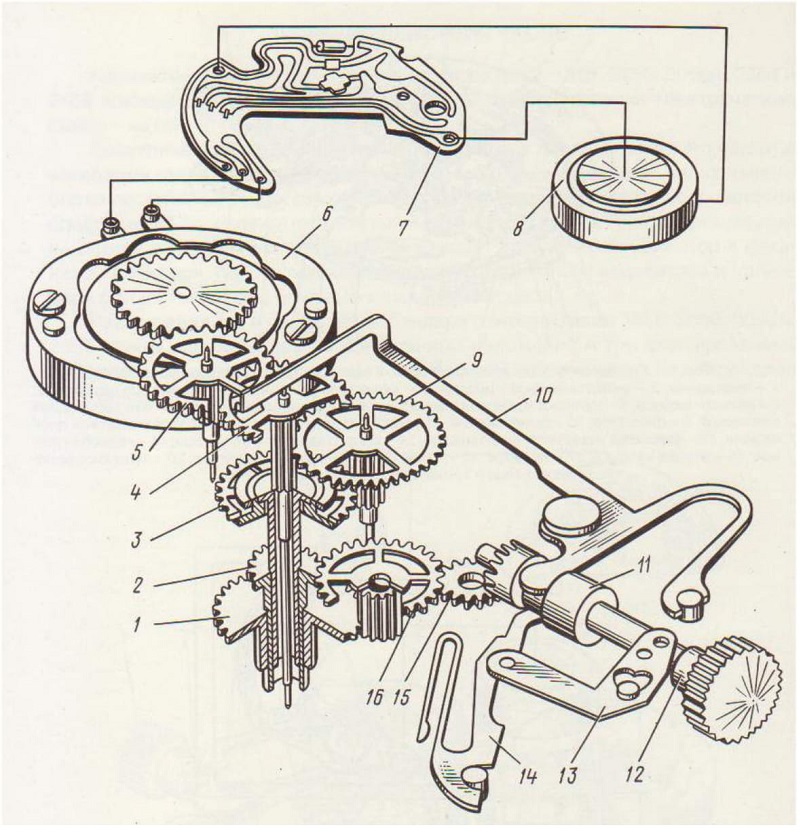

Рис. 5. Кинематическая схема механизма часов 3056:
1 - колесо часовое; 2 - триб стрелки минутной; 3 - колесо центральное с трубкой; 4 - колесо секундное с трибом; 5 - колесо передаточное с трибом; 6 - двигатель шаговый; 7 - блок кварцевого генератора; 8 -элемент питания; 9 -колесо промежуточное с трибом; 10-рычаг стопорения; 11 - муфта кулачковая; 12-вал переводной с головкой; 13-рычаг переводной; 14-рычаг муфты; 15-колесо переводное; 16 - колесо минутное с трибом

Первое фиксированное положение для всех часов - «исходное». Головка вала переводного вплотную прижата к корпусу часов и может свободно вращаться в обе стороны. Часы функционируют и показывают текущее время.

Второе фиксированное положение для часов с механизмами 1956, 3056, 3056А и 2356 - «перевод стрелок». Часы остановлены, установка стрелок на текущее время производится вращением головки вала переводного.

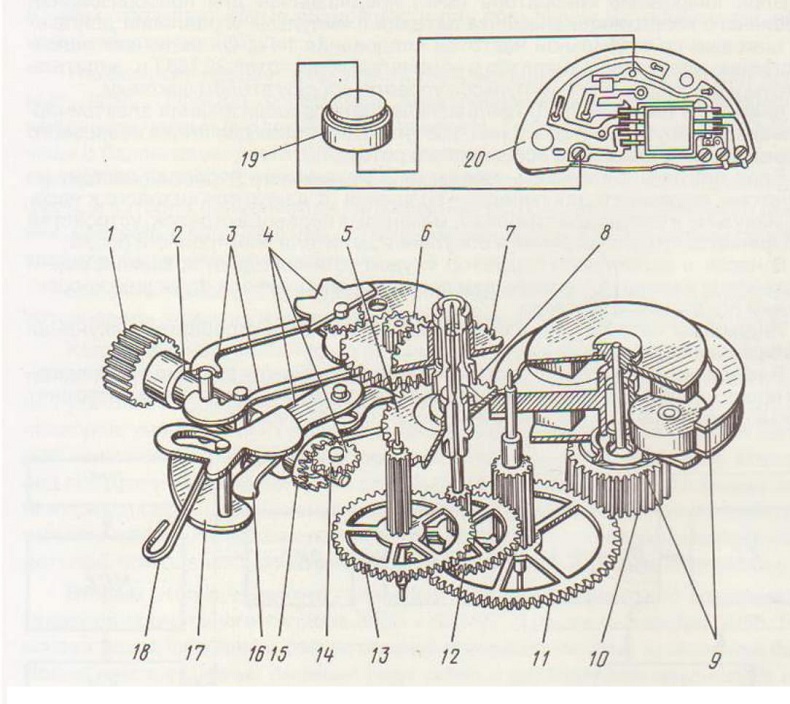

Рис. 6. Кинематическая схема механизма часов 3056А:
1 - колесо часовое; 2 - триб стрелки минутной; 3 - колесо центральное с трубкой; 4 - колесо секундное с трибом; 5 - колесо передаточное с трибом; 6 - двигатель шаговый; 7 - блок кварцевого генератора; 8 - элемент питания: 9 - рычаг стопорения; 10- колесо с трибом промежуточное; 11 - муфта кулачковая; 12-вал переводной с головкой; 13-рычагпереводной; 14-рычагмуфты; 15-колесо переводное; 16 - колесо минутное с трибом

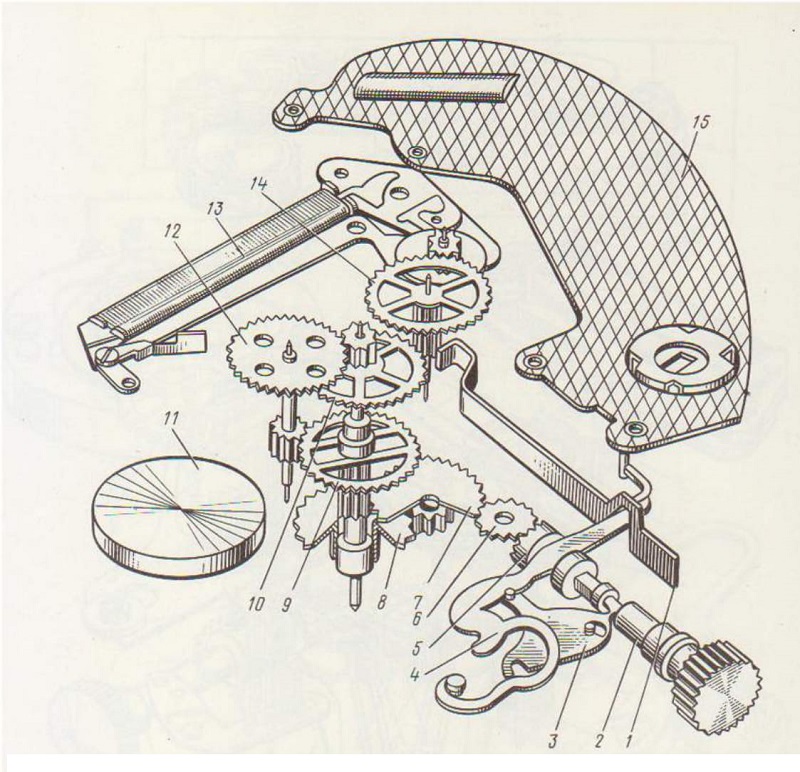

Рис. 7. Кинематическая схема механизма часов 2356:
1 - рычаг тормозной; 2 - вал переводной с головкой; 3 - рычаг переводной; 4 - рычаг муфты; 5 -муфта кулачковая; 6 - колесо переводное; 7 - колесо минутное: 8 - колесо часовое; 9 - колесо центральное с трибом стрелки минутной; 10-колесо секундное; 11 -элемент питания: 12-колесо промежуточное; 13 - двигатель шаговый; 14 - колесо передаточное: 15 - блок кварцевого генератора

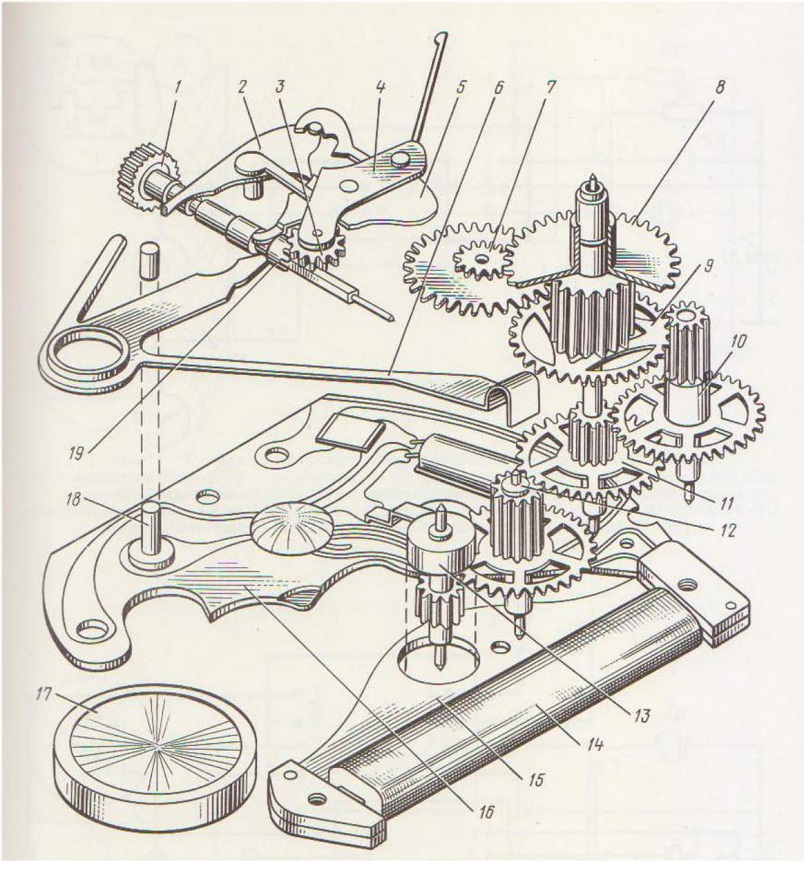

Рис. 8. Кинематическая схема механизма часов 2456:
1 - вал переводной с головкой: 2 - рычаг переводной: 3 - колесо переводное; 4 - рычаг колеса переводного; 5 - фиксатор; 6 - рычаг тормозной: 7 - колесо минутное с трибом; 8 - колесо часовое; 9 - колесо центральное с трибом стрелки минутной; 10 - колесо промежуточное с трибом;
11 - колесо секундное с трибом; 12- колесо передаточное с трибом; 13- ротор; 14 - катушка с сердечником; 15-статор; 16-блок кварцевого генератора; 17-элемент питания; 18-штифтобнуления; 19 - муфта кулачковая

Рис. 9. Схема электрическая принципиальная часов с механизмом 3050:
С1 - конденсатор 5/25 пФ; С2 - конденсатор 24 пФ; R- резистор 22 МОм; Кв - кварцевый резонатор РВЧ-72; MC1 - микросхема интегральная К512ПС2; М-двигатель шаговый

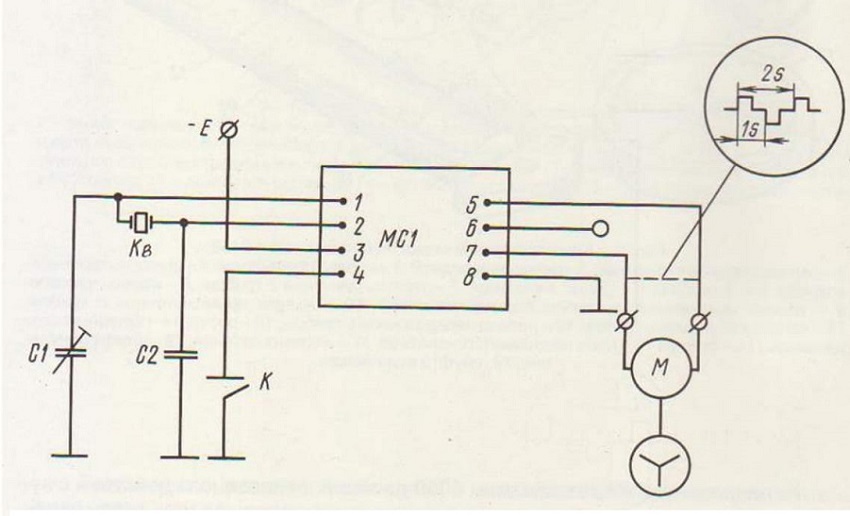

Рис. 10. Схема электрическая принципиальная часов с механизмом 1956: C1 -конденсатор 5/25 пФ; С2 - конденсатор 47 пФ; К - контакт обнуления делителей частоты

Кв- кварцевый резонатор МКЧ-103; МС1 - микросхема интегральная К512ПС7Б; М - двигатель шаговый: -Е - элемент питания

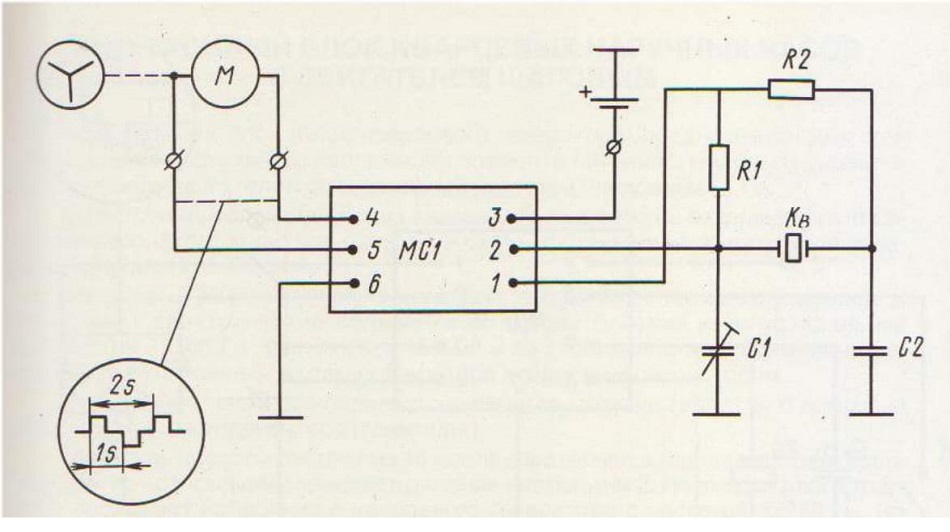

Рис. 11. Схема электрическая принципиальная часов с механизмом 3056:
С1 - конденсатор 5/25 пФ; С2 - конденсатор 47 пФ; R1 - резистор 22 МОм; R2-резистор 470 кОм; Кв - кварцевый резонатор РВЧ-72; МС1 - микросхема интегральная К512ПС2; М - двигатель шаговый

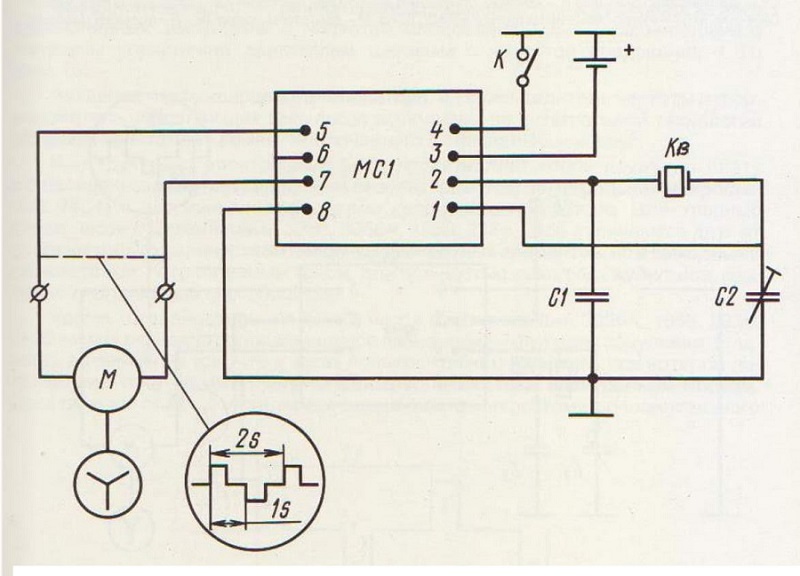

Рис. 12. Схема электрическая принципиальная часов с механизмом 3056А:
С1 - конденсатор 33 пФ; С2 - конденсатор 5/25 пФ; К - контакт обнуления делителей частоты; Кв - кварцевый резонатор МКЧ-103; MC1 - микросхема интегральная К512ПС7; М - двигатель шаговый

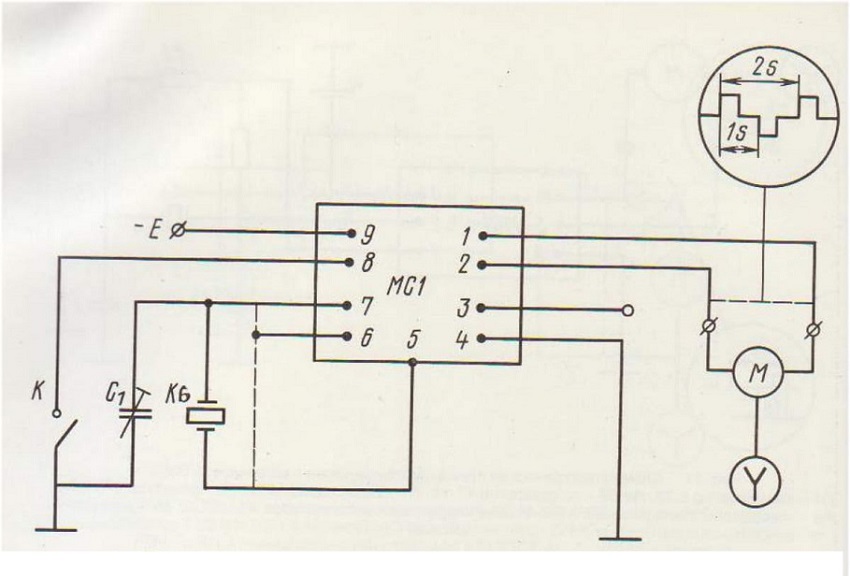

Рис. 13. Схема электрическая принципиальная часов с механизмом 2356:
С1 - конденсатор 5/25 пФ; К - контакт обнуления делителей частоты; Кв - кварцевый резонатор СКЧ-204; MC1 — микросхема интегральная К512ПС7Б; М-двигатель шаговый: Е-элемент питания

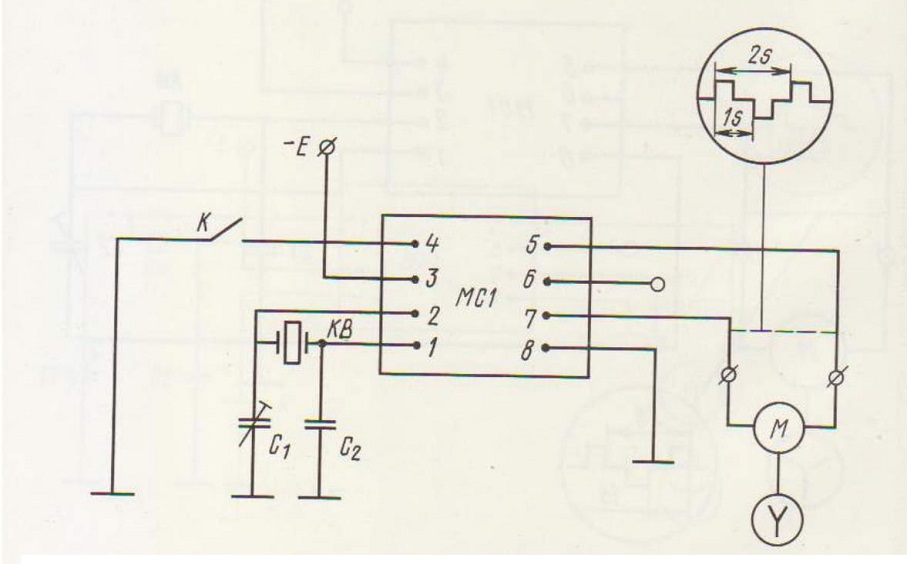

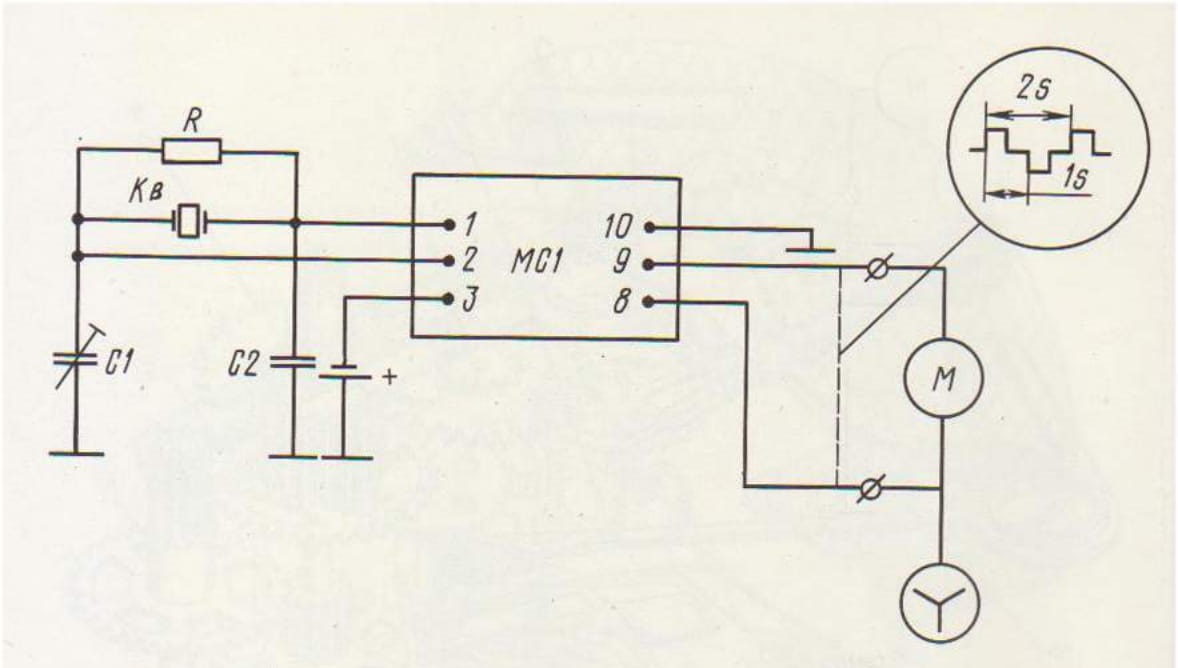

Рис. 14. Схема электрическая принципиальная часов с механизмом 2456:
С1 - конденсатор 5/25 пФ; С2 - конденсатор 22 пФ; К - контакт обнуления делителей частоты Кв - кварцевый резонатор РК-206; MC1 - микросхема интегральная К512ПС7Б; М - двигатель шаговый; -Е - элемент питания
