СОДЕРЖАНИЕ

Стр.
Предисловие..........................................................................................................................................3

Введение................................................................................................................................................4

Устройство и принцип действия кварцевых наручных часов с двигателем шаговым....................5

Устройство часов ..........................................................................................................................5

Принцип действия часов ..............................................................................................................6

Электронный блок кварцевых наручных часов с двигателем шаговым................. 15

Двигатель шаговый............................................................ 16

Конструктивные особенности колесной передачи и механизма перевода............... 18

Электрохимические источники тока для кварцевых наручных часов .................. 21

Организация ремонта кварцевых наручных часов...................................... 23

Организация рабочего места.................................................... 23

Приборы..................................................................... 25

Чистка ...................................................................... 31

Смазка...................................................................... 33

Ремонт кварцевых наручных часов с двигателем шаговым .............................. 35

Порядок поиска неисправностей часов ........................................... 35

Проверка пригодности элемента питания ......................................... 37

Проверка работоспособности электронного блока.................................. 38

Проверка исправности двигателя шагового........................................ 40

Измерение среднего тока, потребляемого часами .................................. 41

Регулировка мгновенного хода часов............................................. 43

Возможные неисправности часов с двигателем шаговым и способы их устранения .......... 44

Часы с механизмом 3050 ........................................................... 46

Технические характеристики ................................................... 47

Разборка часов с механизмом 3050 .............................................. 49

Сборка часов с механизмом 3050 ................................................ 57

Возможные неисправности механизма перевода стрелок............................ 63

Возможные неисправности колесной передачи .................................... 64

Возможные неисправности календарного устройства............................... 66

Часы с механизмом 1956 ........................................................... 70

Технические характеристики ................................................... 70

Разборка часов с механизмом 1956 .............................................. 72

Сборка часов с механизмом 1956 ................................................ 75

Возможные неисправности механизма перевода стрелок............................ 81

Возможные неисправности колесной системы ..................................... 85

Часы с механизмами 3056, 3056А.................................................... 87

Технические характеристики ................................................... 88

Разборка часов с механизмами 3056, 3056А ....................................... 90

Сборка часов с механизмами 3056, 3056А......................................... 97

Возможные неисправности механизма перевода стрелок............................102

Возможные неисправности колесной системы .....................................106

Часы с механизмом 2356 ........................................................... 108

Технические характеристики ...................................................108

Разборка часов с механизмом 2356 .............................................. 110

Сборка часов с механизмом 2356 ................................................ 115

Возможные неисправности механизма перевода стрелок............................120

Возможные неисправности колесной системы .....................................124

Часы с механизмом 2456 ........................................................... 126

Технические характеристики ...................................................126

Разборка часов с механизмом 2456 .............................................. 128

Сборка часов с механизмом 2456 ................................................ 135

Возможные неисправности механизма перевода стрелок............................140

Возможные неисправности колесной системы .....................................143

ПРЕДИСЛОВИЕ
В справочном пособии дано краткое описание конструкции и принципа действия электронно-механических кварцевых наручных часов со стрелочной индикацией, выпускаемых в СССР, рассмотрена методика их ремонта. Излагается порядок отыскания неисправностей, разборки, чистки, сборки, смазки и регулировки часов. Приводятся наиболее вероятные неисправности электронно-механических кварцевых наручных часов и методика их устранения.

Справочное пособие построено с учетом удобства пользования материалом:

неисправности рассматриваются по функциональным блокам согласно цепочке взаимодействия деталей и сборочных единиц часового механизма;

форма разбита на две графы (в левой части перечисляются основные причины, вызывающие неисправность, и методы ее устранения, в правой - технические требования, предъявляемые к внешнему виду деталей, сборочных единиц, а также дается описание методов контроля качества параметров, указанных в технических требованиях).

Справочное пособие позволяет ознакомиться с международным стандартом ИСО. Индексация деталей и сборочных единиц механизмов часов дана по Часовому словарю, изданному фирмой «Эбош» в 1976 году.

Данное пособие рассчитано на часовщиков-ремонтников, осуществляющих ремонт электронно-механических кварцевых наручных часов со стрелочной индикацией, а также может быть использовано как учебный материал при подготовке часовщиков-ремонтников.

ВВЕДЕНИЕ
Основной тенденцией развития мирового часового производства, в том числе и в СССР, является интенсивная разработка и освоение массового выпуска часов, приборов и систем измерения времени на основе электроники.

Наибольшее распространение в настоящее время получили кварцевые часы двух типов: электронные часы с цифровой индикацией на жидких кристаллах (ЖК) и электронно-механические часы со стрелочной (аналоговой) индикацией времени.

Если электронные часы могли быть освоены (и осваиваются) электронной промышленностью, то электронно-механические кварцевые часы со стрелочной индикацией, создание которых во многом базируется на микромеханике, получили развитие лишь в рамках традиционного часового производства.

Часовая промышленность СССР с каждым годом увеличивает выпуск электронно-механических кварцевых часов, так как применение электроники в часах открывает новые возможности для повышения их надежности, автономности и точности хода.

Наибольший процент в производстве кварцевых часов составляют наручные часы. Первыми советскими электронно-механическими кварцевыми наручными часами (в дальнейшем - кварцевые наручные часы или КНЧ) были часы с балансовым двигателем с механизмом 3055 и с шаговым двигателем с механизмом 3050. В отличие от большинства аналогичных конструкций ряда фирм, в которых применяются календарные устройства немгновенного действия, кварцевые наручные часы с механизмами 3055 и 3050 снабжены двойным календарем мгновенного действия.

Высокие темпы роста мирового производства кварцевых наручных часов потребовали развития и совершенствования конструкций часов такого типа.

Кварцевые наручные часы с балансовым двигателем дальнейшего развития не получили, а создание новых конструкций с шаговым двигателем пошло по пути миниатюризации элементной базы, с целью создания универсальных калибров, уменьшения их высоты, а также создания механизмов малых калибров; снижения потребления энергии в основных узлах и блоках часов; повышения емкости и увеличения срока службы электрохимических источников питания при одновременном уменьшении их габаритных размеров; снижения трудоемкости и повышения технологичности конструкции за счет уменьшения числа деталей, повышения взаимозаменяемости, перехода на новые материалы.

Вторым этапом развития кварцевых наручных часов стало создание механизмов нормального калибра 3056 и 3056А, а также механизма 1956. В их основе лежит освоенная отечественной промышленностью элементная база. Новые конструктивные решения ряда узлов и деталей этих механизмов несмотря на блочность конструкций дали возможность сократить число деталей в механизмах часов по сравнению с механизмом часов 3050.

В настоящее время рядом советских часовых заводов выпускаются кварцевые наручные часы с высотой механизма до 2,5 мм. Это часы с механизмами 2356 и 2456.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ КВАРЦЕВЫХ НАРУЧНЫХ ЧАСОВ С ДВИГАТЕЛЕМ ШАГОВЫМ

УСТРОЙСТВО ЧАСОВ

Все кварцевые наручные часы с двигателем шаговым, выпускаемые в СССР, имеют аналогичные устройство и принцип действия. Механизмы часов такого типа отличаются друг от друга наличием дополнительных устройств ( календарь, зуммер и т.д.) и конструктивными особенностями блоков механизма.

Механизмы кварцевых наручных часов с двигателем шаговым состоят из следующих основных блоков:

электронного (блока кварцевого генератора); двигателя шагового;

платины с колесной передачей и механизмом перевода; дополнительных устройств (при их наличии); элемента питания.

Структурная схема кварцевых наручных часов с двигателем шаговым приведена на рис. 1.

Блок кварцевого генератора (БКГ) предназначен для преобразования постоянного напряжения элемента питания в импульсы управления двигателем шаговым со стабильной частотой следования 1 Гц. Он включает непосредственно кварцевый генератор с номинальной частотой 32768 Гц, делитель частоты и формирователь импульсов управления двигателем шаговым.

Двигатель шаговый (ШД) предназначен для преобразования электрической энергии импульсов управления, поступающих с выходов блока кварцевого генератора, в прерывистое вращение его ротора.

Блок платины с колесной передачей и механизмом перевода состоит из редуктора, служащего для передачи вращения от двигателя шагового к часовой, минутной и секундной стрелкам, механизма перевода стрелок, устройства стопорения секундной стрелки и обнуления делителя электронного блока.

В часах с календарем редуктор служит для передачи вращения еще и к механизму календаря, а механизм перевода дополняется функцией корректировки показаний календаря.

Индикация часов, минут и секунд осуществляется стрелками. Секундная стрелка - центральная.

В часах используются электрохимические элементы питания с номинальным напряжением 1,5 В. Конструкция крепления элементов питания позволяет производить их замену при снятой крышке корпуса часов.

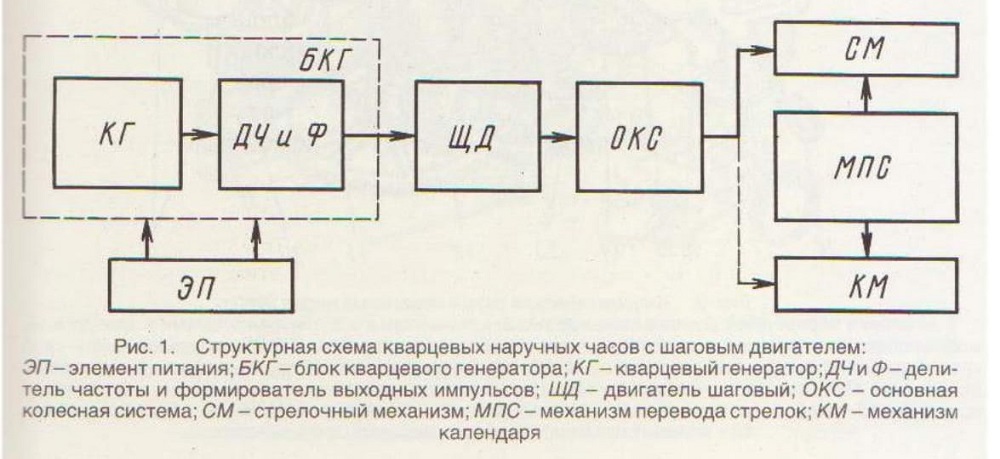

Рис. 1. Структурная схема кварцевых наручных часов с шаговым двигателем:
