Электропроигрыватель «АРКТУР-006-СТЕРЕО»: конструкция, сборка и разборка (1984 год)

Раздел 4. ЭЛЕКТРОПРОИГРЫВАТЕЛИ

Электропроигрыватель «АРКТУР-006-СТЕРЕО»: конструкция, сборка и разборка (1984 год)

«Арктур-006-стерео» — электропроигрыватель высшей группы сложности, обеспечивает электрическое воспроизведение механической записи со стерео- и монофонических грампластинок всех стандартных форматов при частотах вращения диска 331/3 и 45,11 об/мин.

Для акустического воспроизведения грамзаписей электропроигрыватель подключается к усилительно-коммутационному устройству с АС или к другой звукоусилительной стереофонической аппаратуре (электрофону, радиоприемнику, комбинированному радиокомплексу).

Электропроигрыватель можно использовать для высококачественной записи звуковых программ с грампластинок на стереофонический магнитофон или магнитофонную приставку.

В электропроигрывателе «Арктур-006-стерео» установлено электропроигрывающее устройство Г-2021, изготавливаемое фирмой «Unitra» (ПНР). В электропроигрывающем устройстве применен линейный электродвигатель, в котором диск является ротором двигателя.

В электропроигрывателе используется магнитноэлектрическая головка звукоснимателя MS-102 или аналогичная с алмазной иглой, гарантирующей качественное воспроизведение в течение длительного срока.

Электропроигрывающее устройство Г-2021 имеет следующие эксплуатационные удобства: компенсатор скатывающей силы (антискатинг); статическую балансировку ЗС относительно горизонтальной оси; регулировку прижимной силы ЗС; автостоп, связанный с микролифтом и механизмом возврата ЗС в исходное положение; возврат ЗС в исходное положение из любого состояния; плавную регулировку частот вращения диска; стробоскопические метки по краю диска для контроля частот вращения диска с помощью лампы тлеющего разряда.

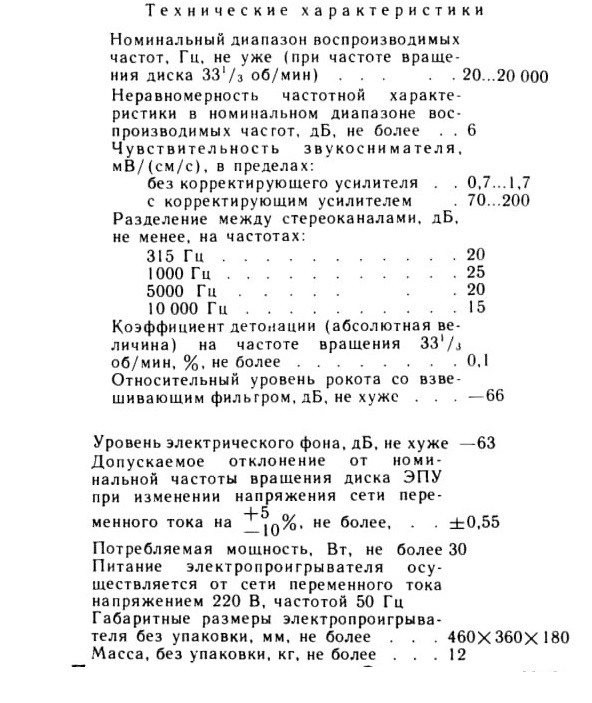

Технические характеристики

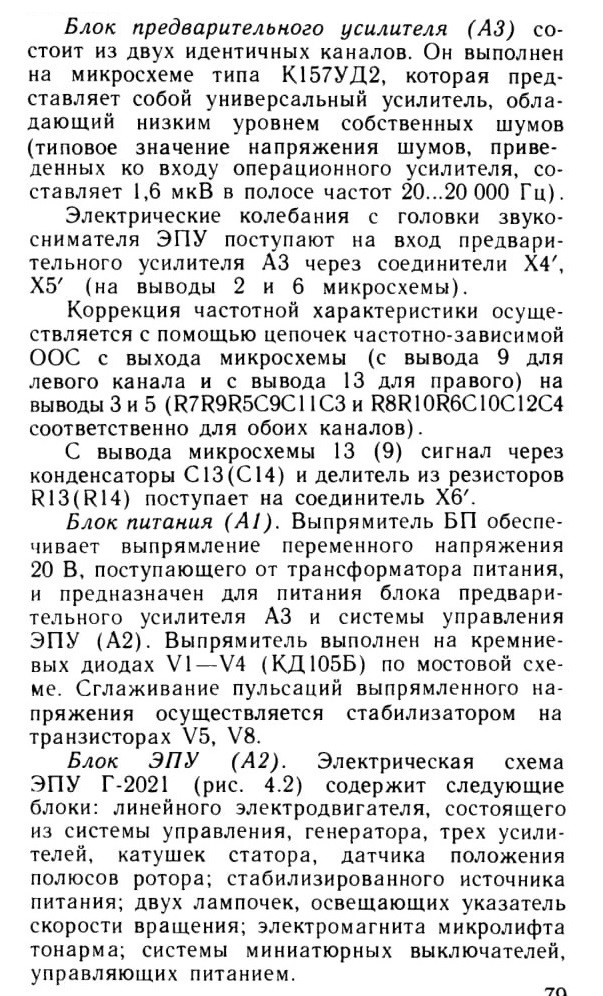

Принципиальная схема. Электропроигрыватель выполнен по принципу использования отдельных функциональных блоков (рис. 4.1) и состоит из электропроигрывающего устройства Г-2021 (А2), блока предварительного усилителя (АЗ), блока питания (А1) и трансформатора питания.

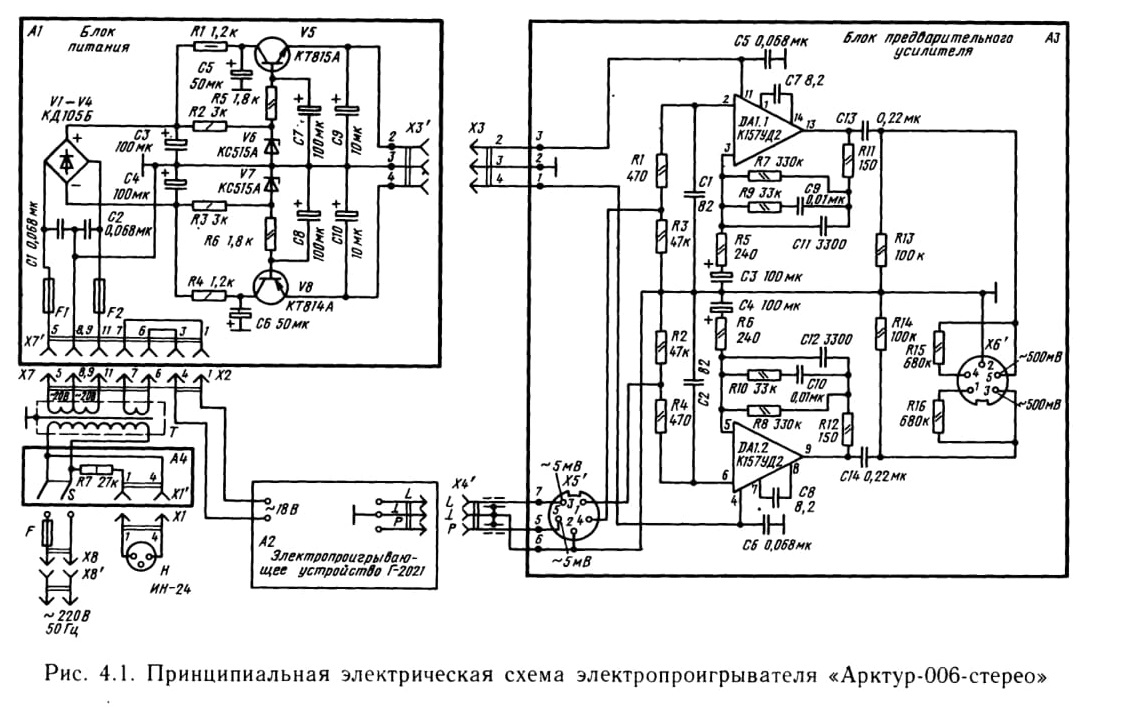

Рис. 4.1. Принципиальная электрическая схема электропроигрывателя «Арктур-006-стерео»

Электропроигрывающее устройство работает от переменного напряжения 18,5 В/50 Гц, которое выпрямляется диодным мостиком (диоды VD108—VD111) и фильтруется конденсатором С125. Полученное постоянное напряжение подается на миниатюрные выключатели S303, S304. Когда тонарм находится на кронштейне, выводы 1 и 2 выключателя S303 замыкаются. В это время подается напряжение на печатную плату (к устройству замыкания выходного сигнала ЭПУ). Поворот тонарма к диску вызывает замыкание выводов 1 и 3 выключателя S303, напряжение с конденсатора С125 подается на электромагнит Y, одну из лампочек Е33 или Е45, систему стабилизации напряжения питания, а также на вывод 12 микросхем D102— D104, работающих в качестве усилителей.

Если рычаг микролита тонарма фиксируется в положении, при котором тонарм находится в опущенном состоянии, то электромагнит Y удерживает его в этом положении.

Прерывание питания в течение воспроизведения грамзаписи вызывает освобождение электромагнитом рычага микролифта, и тонарм поднимается. Лампочки Е33 и Е45 освещают указатель скорости вращения диска.

В зависимости от положения переключателя скорости вращения диска S302 отсоединенный вывод одной из лампочек соединяется с корпусом ЭПУ, вследствие чего лампочка загорается, что соответствует замыканию выводов 1 и 3 выключателя S303.

Транзисторы VT101, VT102 и диод VD101 работают по типовой схеме последовательного стабилизатора. Выходное напряжение стабилизатора питает систему управления электродвигателя. Миниатюрный выключатель S304 механически

связан с подъемником тонарма. Он подает напряжение с конденсатора С125 на печатную плату, когда тонарм находится в поднятом положении. Замыкание выводов 1 и 2 выключателя происходит, когда тонарм находится над диском уже на небольшом расстоянии.

Схема и конструкция линейного электродвигателя. Диск ЭПУ Г-2021 кроме выполнения своих обычных функций является ротором двигателя. На внутреннем кольце диска находится наклеенный эластичный пластмассовый пояс с примесью твердого феррита. Пояс зонально намагничен так, что получено 60 магнитов со 120 полюсами, расположенными равномерно с углом 3°.

Статор двигателя представляет собой систему из трех катушек с полюсными башмаками, прикрепленными к монтажной панели ЭПУ так, что щель между магнитным поясом диска и полюсными башмаками является равномерной по всей ее длине и равна приблизительно 1 мм.

Возбуждающие полюсные башмаки катушек имеют 25 зубьев в виде пилы, расположенных равномерно по всей длине статора с угловым шагом 3°15'. Конструкция электродвигателя ЭПУ показана на рис. 4.3.

Датчик положения полюсов статора выполнен из трех катушек, предварительно подмагниченных постоянным магнитным полем, при котором индуктивность каждой катушки приблизительно линейно зависит от внешнего магнитного поля, создаваемого магнитами ротора.

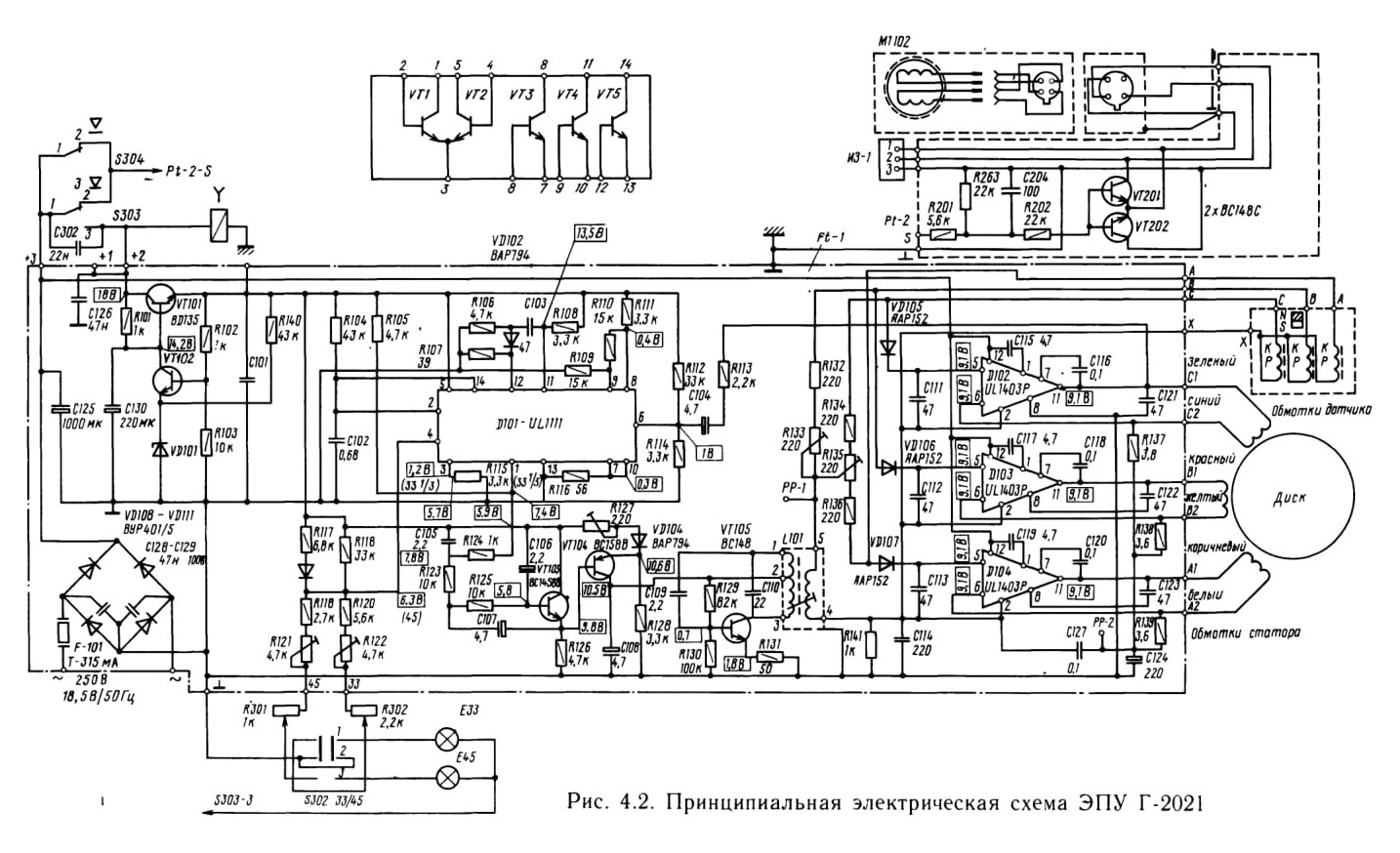

Рис. 4.2. Принципиальная электрическая схема ЭПУ Г-2021

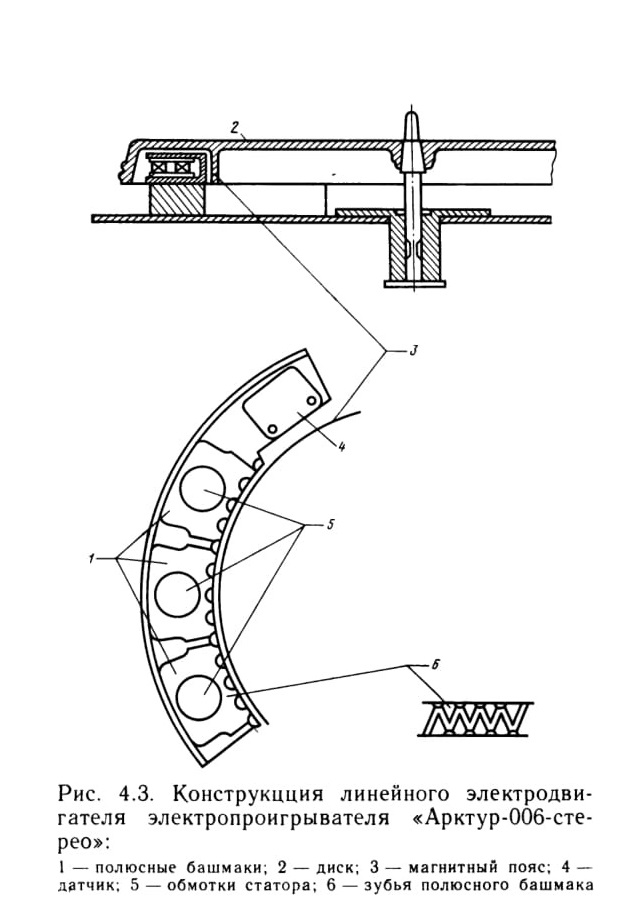

Рис. 4.3. Конструкция линейного электродвигателя электропроигрывателя «Арктур-006-стерео»:
1 — полюсные башмаки; 2 — диск; 3 — магнитный пояс; 4 — датчик; 5 — обмотки статора; 6 — зубья полюсного башмака

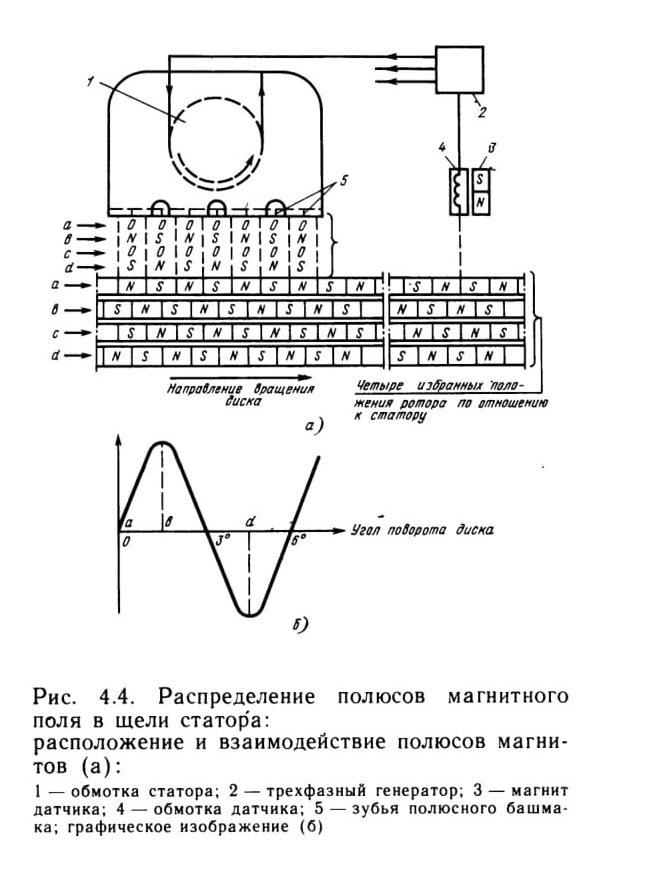

Рис. 4.4. Распределение полюсов магнитного поля в щели статора:
расположение и взаимодействие полюсов магнитов (а):
1 — обмотка статора; 2 — трехфазный генератор; 3 — магнит датчика; 4 — обмотка датчика; 5 — зубья полюсного башмака; графическое изображение (б)

Устройство, состоящее из транзистора VT105, катушки L101, конденсаторов С109, С110 и резисторов R129— R131, выполняет функции генератора, который генерирует синусоидальное напряжение частотой 60 кГц; это напряжение подается через потенциометры R133, R135 и резисторы R132, R134 и R136 на катушки датчика. Если диск вращается, магнитное поле, создаваемое магнитами ротора, вызывает изменение значений индуктивности катушек датчика, благодаря чему получается AM напряжений высокой частоты, снимаемых с катушек.

Потенциометры R133 и R135 выравнивают коэффициенты модуляции всех трех катушек датчика. Неподвижность диска вызывает установление амплитуд напряжений ВЧ в катушках соответственно данному положению полюсов ротора. Эти напряжения подаются на детекторы, состоящие из диодов VD105— VD107 и конденсаторов С111—С113

. На выходах детекторов обеспечиваются модулирующие напряжения, полученные на катушках датчика. Выходы детекторов подключены к входам трех одинаковых усилителей, выполненных на микросхемах VD102— VD104. Нагрузкой усилителей являются три катушки статора, соединенные в звезду через резисторы R137— RI39. Между центром звезды и корпусом подключен конденсатор С124. На нем устанавливается напряжение, равное напряжению на входах усилителей при снятом диске. Одновременно такое же напряжение появляется на обратных входах усилителей (выводы 6 микросхем) и их выходах. В таком состоянии через катушки статора токи не текут.

В каждом усилителе применена ОС. Напряжение с резисторов R137— R139 подается на обратные входы усилителей. Обратная связь "обеспечивает усиление, независимое от разбросов параметров, применяемых в микросхемах, а также выравнивает усиление во всех трех фазах. Конденсаторы С115—С120 образуют ОС, противодействующую возбуждению усилителей. Конденсаторы С121—С123 используются в качестве фильтров напряжения частоты 60 кГц.

Действие одной фазы электродвигателя, т. е. взаимное положение магнитных полюсов ротора и статора при четырех избранных положениях ротора относительно статора, показано на рис. 4.4. Магнитное поле, создаваемое магнитами вращающегося ротора в щели относительно каждого зуба полюсных башмаков, изменяется приблизительно синусоидально, таким же образом изменяется магнитное поле относительно катушек датчика, что вызывает в катушке статора синусоидально-переменный ток. Вследствие этого магнитное поле, создаваемое статором в щели, является пульсирующим полем, а его напряжение изменяется в каждой точке щели синусоидально во времени. Так как число магнитов, расположенных по контуру ротора, равно 60, то частота тока, протекающего через катушку статора (Гц), равняется скорости вращения диска (об/мин). Аналогично работают остальные две фазы статора. В электродвигателе применена симметричная трехфазная система. Это значит, что катушки статора электрически сдвинуты относительно друг друга на угол

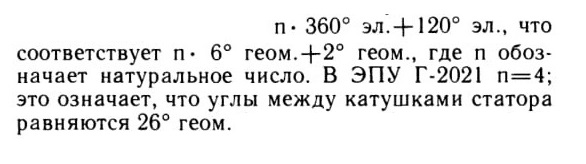

Электрический сдвиг по фазе токов в катушках статора, равный 120°, получается благодаря углам между осями катушек датчика положения, равным 2° геом.

При неподвижном диске на катушках датчика устанавливаются амплитуды напряжений ВЧ, соответствующие данному положению полюсов ротора. Соответственно в катушках статора текут токи, вызывающие пусковой момент. Регулировка скорости вращения диска производится регулировкой приводного момента, связанного с изменением амплитуды токов в катушках статора. Значение этих амплитуд определяется соответственно амплитудами модулированных напряжений ВЧ на катушках датчика. Так как глубина модуляции является постоянной, амплитуды регулируются изменением напряжения питания генератора. На вход устройства управления электродвигателем подается напряжение одной из катушек статора, а с выхода снимается напряжение питания генератора. Графики напряжений в этой системе показаны на рис. 4.4. Напряжение катушек статора подается через резистор R113 и конденсатор С104 на вход триггера Шмитта, выполненного на транзисторах VT3, VT4, входящих в состав микросхемы D101, и резисторах R108—R112, R114, R116.

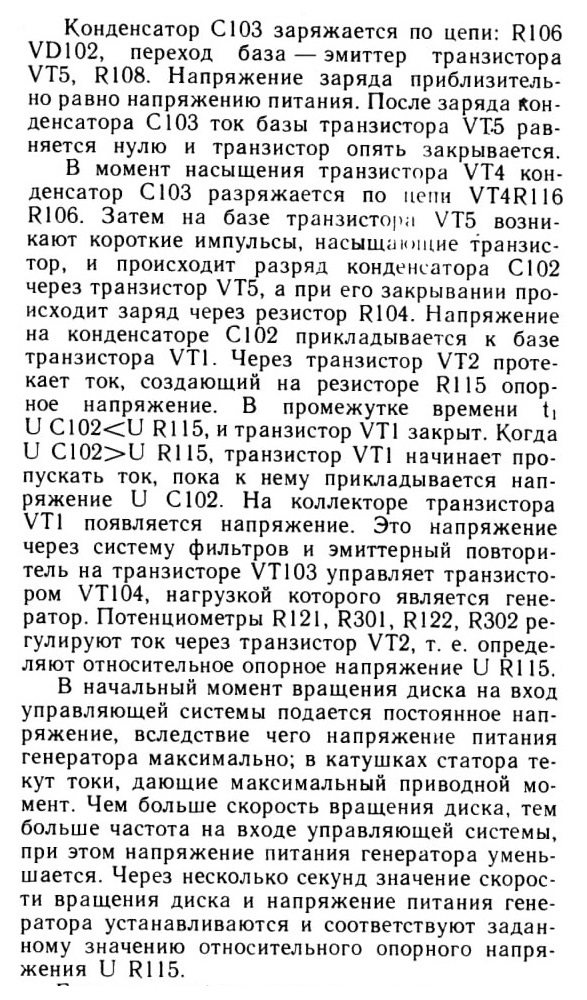

На коллекторе транзистора VT4 обеспечивается выходной сигнал триггера Шмитта в виде прямоугольных импульсов с частотой, равной скорости вращения диска (об/мин). Когда транзистор VT4 насыщен, т. е. когда напряжение на выходе триггера Шмитта равно нулю, напряжение на конденсаторе С103 тоже приблизительно равно нулю. При закрытом транзисторе VT4 напряжение на базе транзистора VT5 около 1 В, что вводит его в насыщение.

Если при работе электродвигателя появятся помехи, вызывающие уменьшение скорости вращения диска, то уменьшается частота входного напряжения системы управления. Так как опорное напряжение U R115 не изменяется, то время t2 становится большим, вследствие чего уменьшается напряжение U R126 на эмиттере транзистора VT103, а это, в свою очередь, увеличивает напряжение питания генератора и момент привода, и опять устанавливается заданная скорость вращения диска. В случае увеличения скорости вращения диска система тоже приведет скорость вращения к заданному значению.

Потенциометром R127 можно регулировать коэффициент усиления системы. Если усиление является слишком большим, то увеличиваются время установления заданной скорости вращения диска и коэффициент детонации. Однако слишком маленькое значение усиления ухудшает стабильность скорости вращения. Это значит, что, производя регулировку усиления потенциометром R127, необходимо найти оптимальное соотношение между временем пуска с коэффициентом детонации

и эффективностью стабилизации скорости вращения.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 4.1 и 4.2.

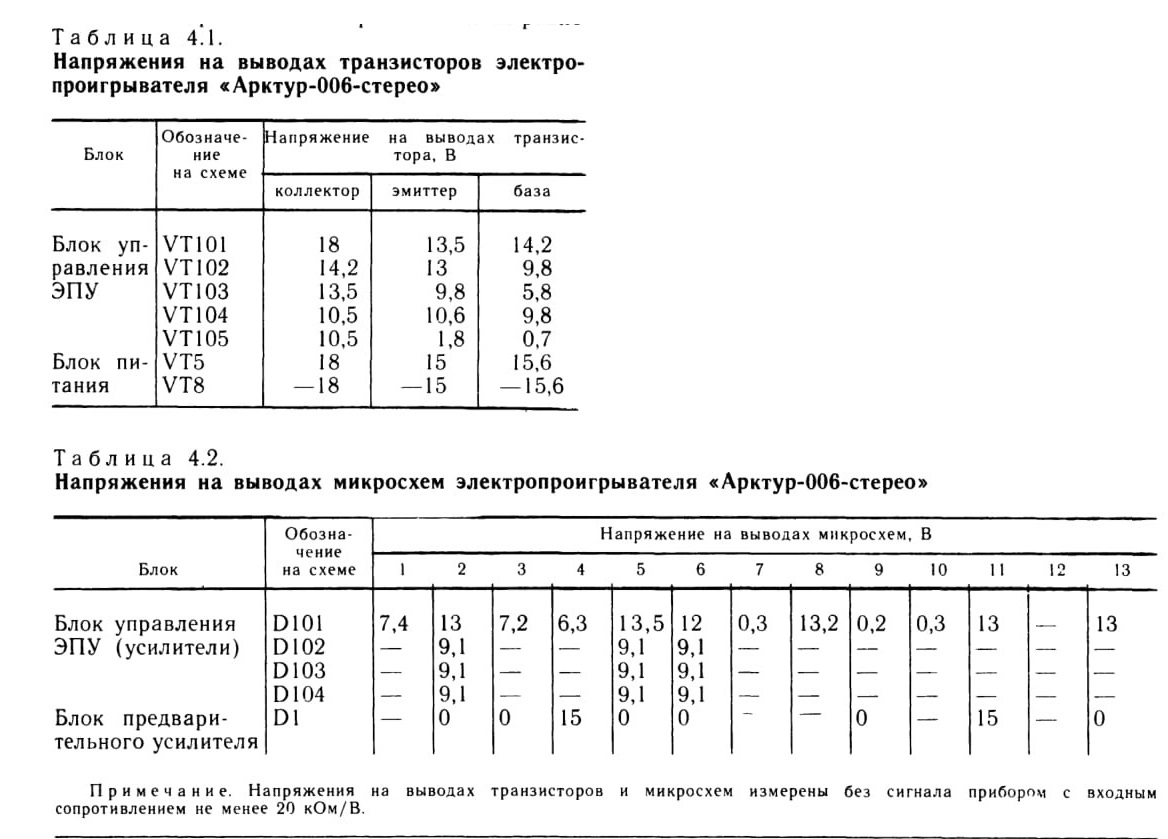

Таблица 4.1. Напряжения на выводах транзисторов электропроигрывателя «Арктур-006-стерео»

Таблица 4.2. Напряжения на выводах микросхем электропроигрывателя «Арктур-006-стерео»

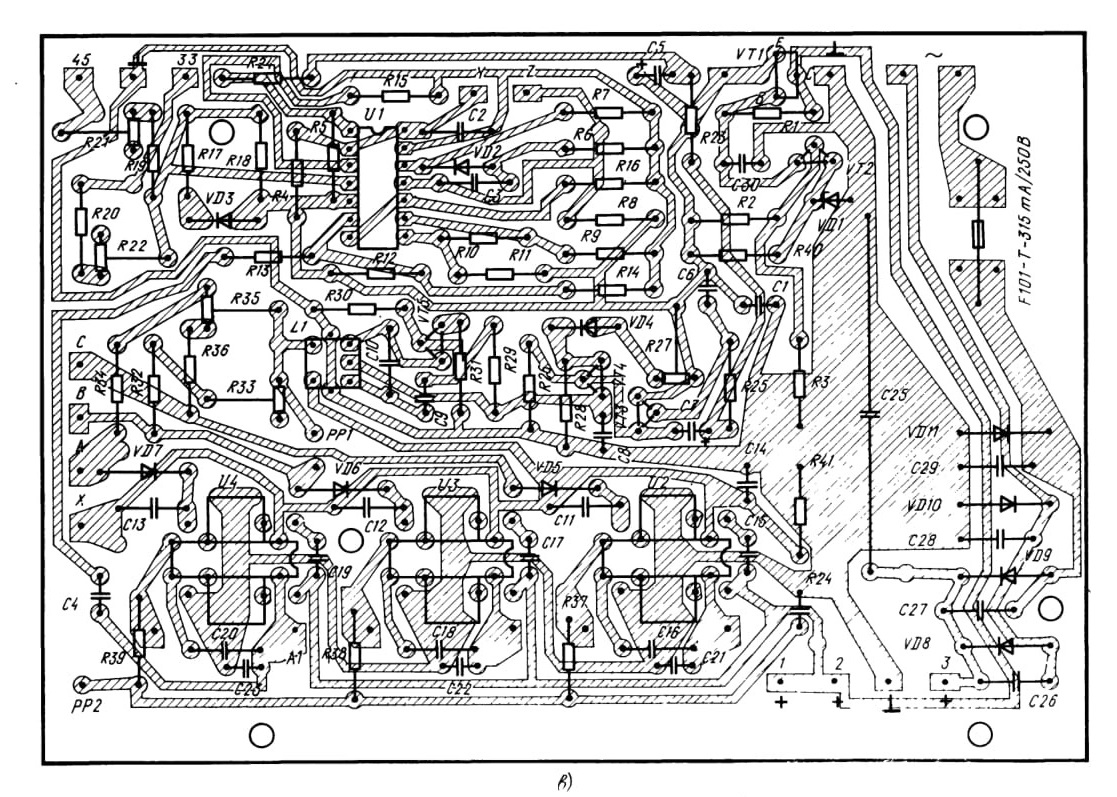

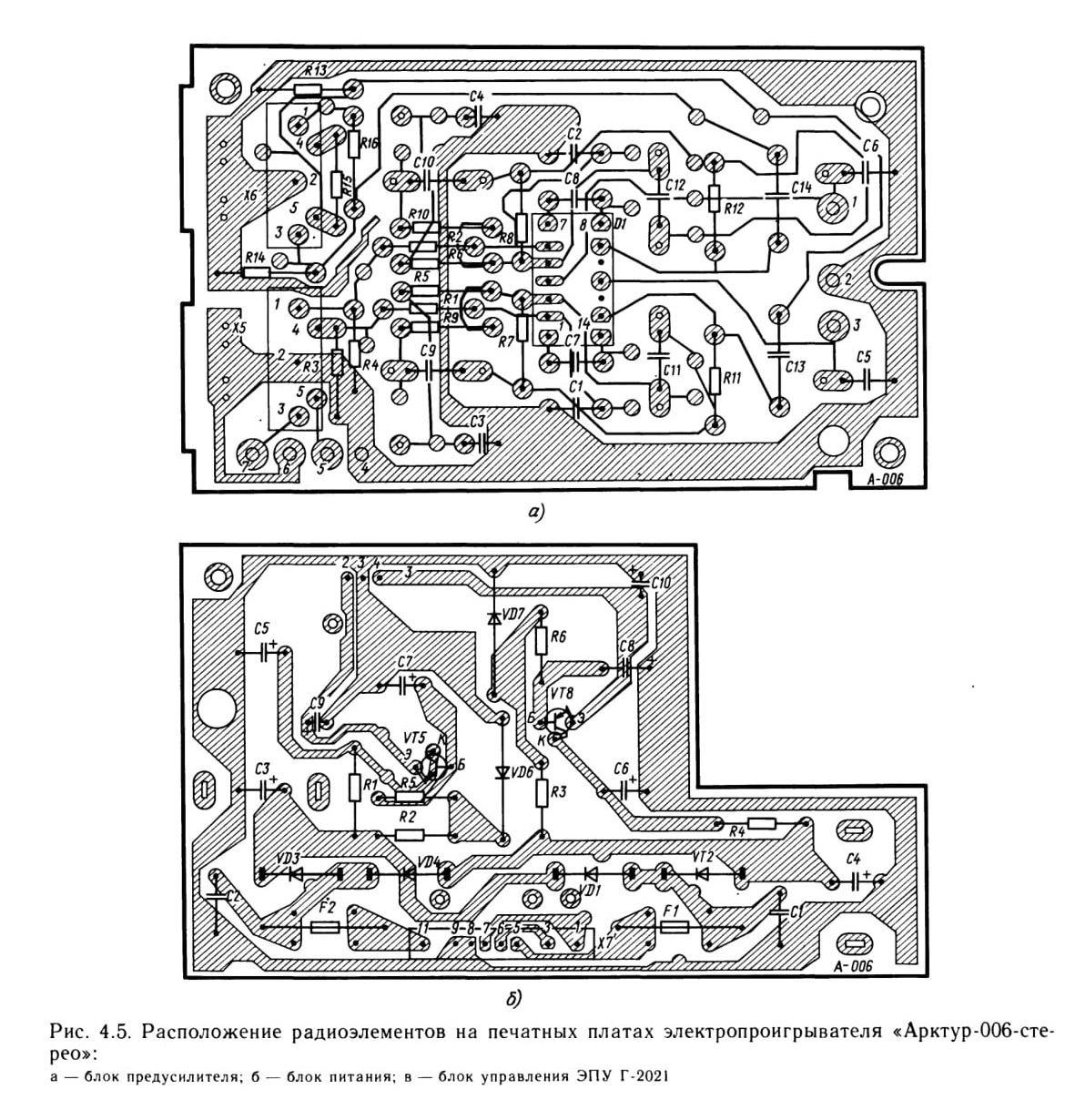

Рис. 4.5. Расположение радиоэлементов на печатных платах электропроигрывателя «Арктур-006-стерео»:
а — блок предусилителя; б — блок питания; в — блок управления ЭПУ Г-2021

Конструкция. Электропроигрыватель «Арктур-006-стерео» выполнен в виде настольной конструкции, корпус прямоугольный, пластмассовый, окрашенный в серебристый цвет (под цвет металла).

В корпус электропроигрывателя сверху установлено ЭПУ Г-2021, которое закрывается поворачивающейся на осях прозрачной крышкой. Органы управления находятся на панели ЭПУ. На задней стенке корпуса расположены: гнездо для подключения сетевого шнура, шнур питания электропроигрывателя, держатель предохранителя, розетка подключения внешних устройств к выходу корректирующего усилителя (250 мВ), заглушка, которая вставлена в розетку подключения внешних устройств непосредственно к выходу звукоснимателя (2,5 мВ), винты регулировки устойчивого положения крышки.

Расположение радиоэлементов на печатных платах блока предусилителя, блока управления ЭПУ и БП показано на рис. 4.5. Моточные данные трансформатора питания приведены в табл. 4.3.

Конструкция и механизм действия ЭПУ. ЭПУ Г-2021 построено на основе современных конструкций непосредственного привода диска и полуавтоматического управления тонармом. Автоматика управления тонармом возвращает его в исходное положение и выключает привод диска после окончания воспроизведения, а также из любого положения после нажатия кнопки «Стоп». Механизм микролифта обеспечивает демпфированное опускание и автоматическое поднимание тонарма при его возврате в исходное положение, а также в случае прерывания напряжения питания ЭПУ.

Кинематическая схема ЭПУ приведена на рис. 4.6, конструкция тонарма — на рис. 4.7. Тонарм состоит из следующих узлов: основания, механического узла движения тонарма, держателя, головки звукоснимателя, противовеса, демпфера.

Демпфер 120 мягко поднимает и опускает механический узел движения тонарма 84. Опускание тонарма осуществляется с помощью пружины 125. Поднимание тонарма — это результат согласованной работы демпфера с рычагом подъемника 73.

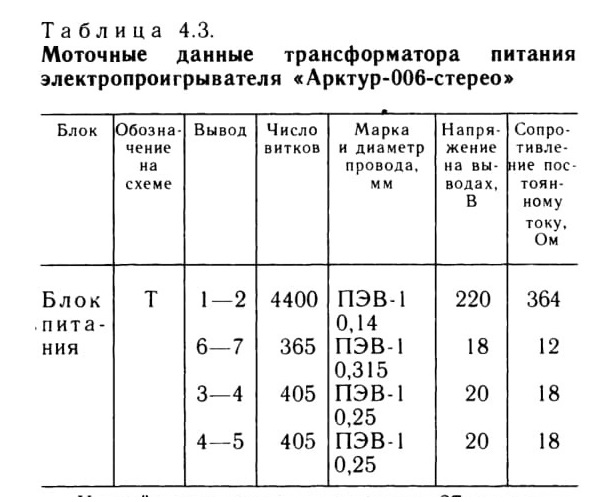

Таблица 4.3. Моточные данные трансформатора питания электропроигрывателя «Арктур-006-стерео»

Устройство управления тонармом 27 состоит из приводного рычага 67 (обеспечивающего возвращение тонарма); рычага возврата 63; миниатюрного выключателя 46Е, находящегося на ведущем приводном рычаге 67 (включение и выключение напряжения питания электродвигателя и электромагнита); механизма антискатикга.

Механизм микролифта тонарма 76 состоит из электромагнита, пружины, рычагов микролифта и подъемника. Если рычаг микролифта установлен так, что тонарм находится в рабочем положении, то во время протекания тока через электромагнит происходит удержание рычага.

Рычаг механизма микролифта тонарма работает совместно с рычагом подъемника 73.

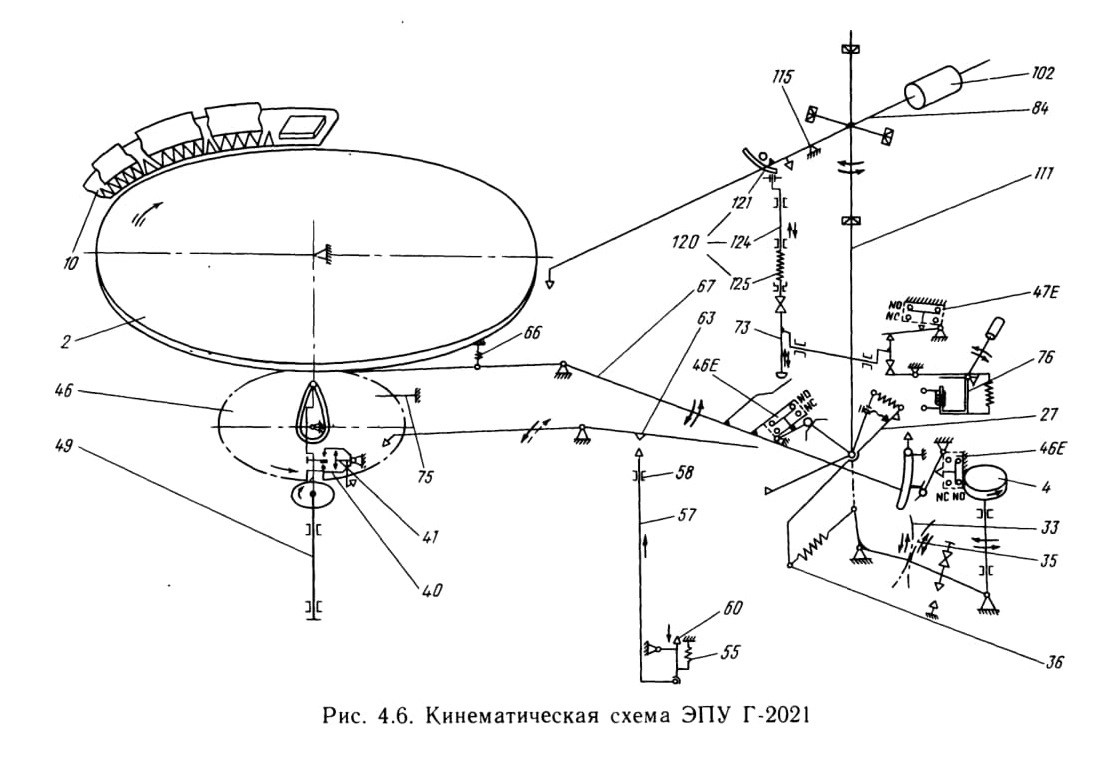

Рис. 4.6. Кинематическая схема ЭПУ Г-2021

Механизм автостопа. Промежуточный рычаг 41 и зацеп 40, рычаг возврата и управляющий узел тонарма составляют основу автостопа. Промежуточный рычаг 41 работает совместно с рычагом возврата 63. Поворот рычага 63 вследствие поворота тонарма по плоскости диска к его вертикальной оси вызывает соответственно поворот промежуточного рычага 41 и зацепа 40. При воспроизведении грампластинки угол поворота рычага возврата 63 и зацепа 40 в течение полного поворота диска является небольшим. В это время выступ зубчатого колеса, находящегося на оси подшипника 49, не захватывает выступ зацепа 40. В конце воспроизведения грампластинки игла звукоснимателя ведется по выводной канавке, при этом угол поворота возвратного рычага 63 и зацепа 40 является настолько большим, что выступы зацепа и зубчатого колеса зацепляются, поворачивая зубчатое колесо 46 до полного зацепления зубчатых колес, что приводит в действие механизм возврата тонарма.

Механизм «Стоп». Кнопкой «Стоп» производится нажатие рычага толкателя 60, который сдвигает толкатель 57 в направлении рычага возврата 63 и обеспечивает его поворот. Вследствие этого наступает поворот промежуточного рычага 41 с зацепом 40, зацепление выступов зацепа 40 и зубчатого колеса, находящегося на оси подшипника 49, и зацепление обоих зубчатых колес, что приводит в действие механизм возврата тонарма.

Толкатель 57 возвращается в исходное положение под действием пружины 55.

Механизм возврата тонарма. Зацепление зубчатого колеса 46 с зубчатым колесом, находящимся на оси подшипника 49, вследствие действия автостопа или механизма «Стоп» приводит в движение зубчатое колесо 46.

Зубчатое колесо 46 приводит в движение приводной рычаг 67 через штифт рычага, движущийся по дорожке качения кулачка колеса 46. Поворот приводного рычага приводит к повороту рычага подъемника 73, подъему тонарма, повороту управляющего узла тонарма 27, возврату тонарма в исходное положение и размыканию контактов выключателя 46, находящегося на приводном рычаге 67. Размыкание контактов отключает питание электродвигателя и электромагнита.

Механизм антискатинга. На тонарм во время воспроизведения грампластинки действует сила, скатывающая тонарм к середине диска. Эта сила компенсируется действием пружины 36, закрепленной одним концом к стреле на управляющем узле 27, а вторым — к выступу зубчатого сегмента II 35. Этот сегмент работает совместно с зубчатым сегментом I 33, на котором находится ручка антискатинга 4. На ручке находится шкала значений прижимной силы ЗС на грампластинку. Необходимое натяжение пружины 36 устанавливается ручкой 4.

Порядок разборки и сборки. Для общей разборки электропроигрывателя необходимо выполнить следующее: снять крышку изделия, для чего отвести ее в крайнее верхнее положение и вывести из зацепления шарниров; выкрутить шесть винтов, находящихся по периметру в нижнем корпусе; выкрутить два винта на задней стенке; снять верхний корпус вместе с ЭПУ, предварительно отсоединив вилки питания ЭПУ, питания индикатора и подключения выхода звукоснимателя. Сборку производить в обратной последовательности.

Разборка блоков и узлов электропроигрывателя. Для снятия блока предварительного усилителя (АЗ) следует выкрутить два винта, крепящих его к нижнему корпусу; вынуть блок из корпуса, предварительно отсоединив вилку от БП; выкрутить винт на блоке АЗ; снять верхний экран; отвернуть стойку и вынуть плату из нижнего экрана.

Для снятия ЭПУ необходимо: снять диск с резиновой накладкой; выкрутить три винта с внутренней стороны корпуса; выкрутить четыре винта со стороны верхней панели корпуса; вывести тонарм ЭПУ к центру до упора; снять корпус с ЭПУ. Сборку производить в обратной последовательности.

В случае отсутствия монтажных стоек на ЭПУ (4 шт.) необходимо при выкручивании винтов со стороны верхней панели корпуса поддерживать снизу ЭПУ рукой, предохраняя его тем самым от падения на стол.

Для снятия БГ1: отсоединить вилку, идущую от трансформатора; снять БГ1, нажав отверткой на две защелки.

Для снятия выключателя сети отпаять четыре провода, идущие от трансформатора и корпуса предохранителя; открутить два винта; вынуть блок переключателя из держателя.

Для снятия трансформатора выкрутить три вита, крепящие экран, снять его: снять резиновое кольцо с трансформа гора; вынуть ленту-экран из гнезда; вынуть две прокладки, лежащие в пазах на проводах трансформатора; вынуть трансформатор; снять резиновое кольцо с проводов трансформатора.

Порядок разборки и сборки ЭПУ. Разборка узлов ЭПУ при необходимости осуществляется в следующей последовательности.

Для снятия диска необходимо его вместе с резиновой накладкой поднять вверх и снять с оси подшипника.

Для разборки зубчатого колеса снять поочередно зубчатое колесо и втулку, зацеп и промежуточный рычаг.

Для снятия подшипника диска выкрутить винты и вынуть подшипник с прижимной пластинки.

Для снятия и разборки тонарма отпаять провода, выходящие из тонарма от печатной платы; снять ручку антискатинга; со стрелы управляющего узла тонарма снять пружину антискатинга; открутить стопорные винты, крепящие управляющий узел к тонарму, и снять его; выкрутить винты, крепящие тонарм к монтажной панели; снять его.

Для разборки приводного рычага тонарма отпаять конденсатор и провода от выключателя, находящегося на приводном рычаге, снять провода с приводного рычага, снять поочередно две быстросъемные и другие шайбы; со стрелы приводного рычага снять пружину; снять приводной рычаг; выкрутить два винта с пластинки и снять выключатель с приводного рычага.

Для разборки рычага возврата необходимо демонтировать приводной рычаг, снять с оси шайбы и рычаг- возврата вместе с шайбой.

Для разборки механизма антискатинга отпаять провода выключателя, находящегося на кронштейне антискатинга; снять ручку антискатинга со шкалой; с зацепки зубчатого сегмента снять пружину антискатинга; выкрутить и вынуть два винта с шайбами; снять пружинные шайбы, демонтировать с кронштейна зубчатые сегменты; выкрутить два винта с пластинки и демонтировать с кронштейна антискатинга выключатель.

Для разборки механизма микролифта тонарма отпаять провода, подходящие к электромагниту механизма микролифта; выкрутить два пинга, снять механизм микролифта.

Для разборки механизма «Стоп» выкрутить винт, снять гайку и дистанционную втулку, в последнюю очередь демонтировать толкатель и рычаг толкателя; снять толкатель и втулку с кронштейна монтажной панели; с рычага толкателя снять пружину; с оси снять шайбы.

Для разборки указателя частоты вращения отпаять провода от патронов лампочек; выкрутить два винта и демонтировать держатель с патронами; из патронов вынуть лампочки; с держателя снять патроны лампочек.

Для разборки статора электродвигателя необходимо от печатной платы отпаять провода статора; выкрутить винты, держащие кожух, и снять его; выкрутить винты, крепящие статор к подкладке, и снять его.

Сборка узлов ЭПУ и электропроигрывателя осуществляется в обратной последовательности.

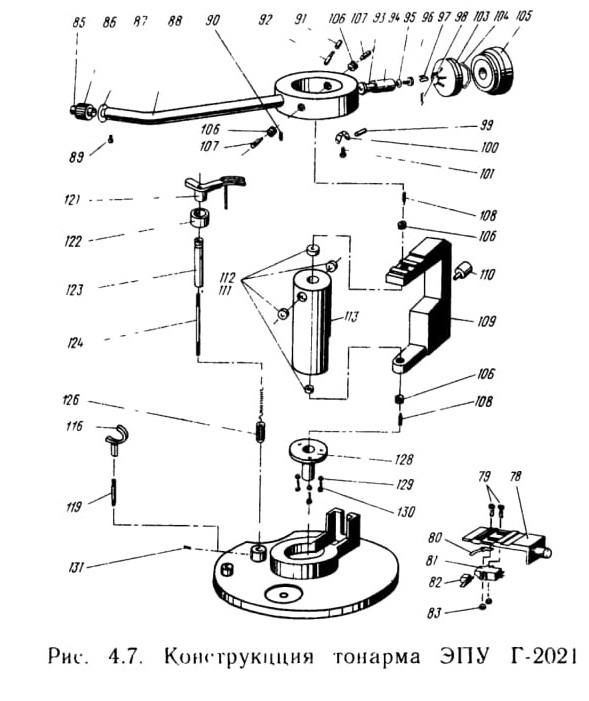

Рис. 4.7. Конструкция тонарма ЭПУ Г-2021
