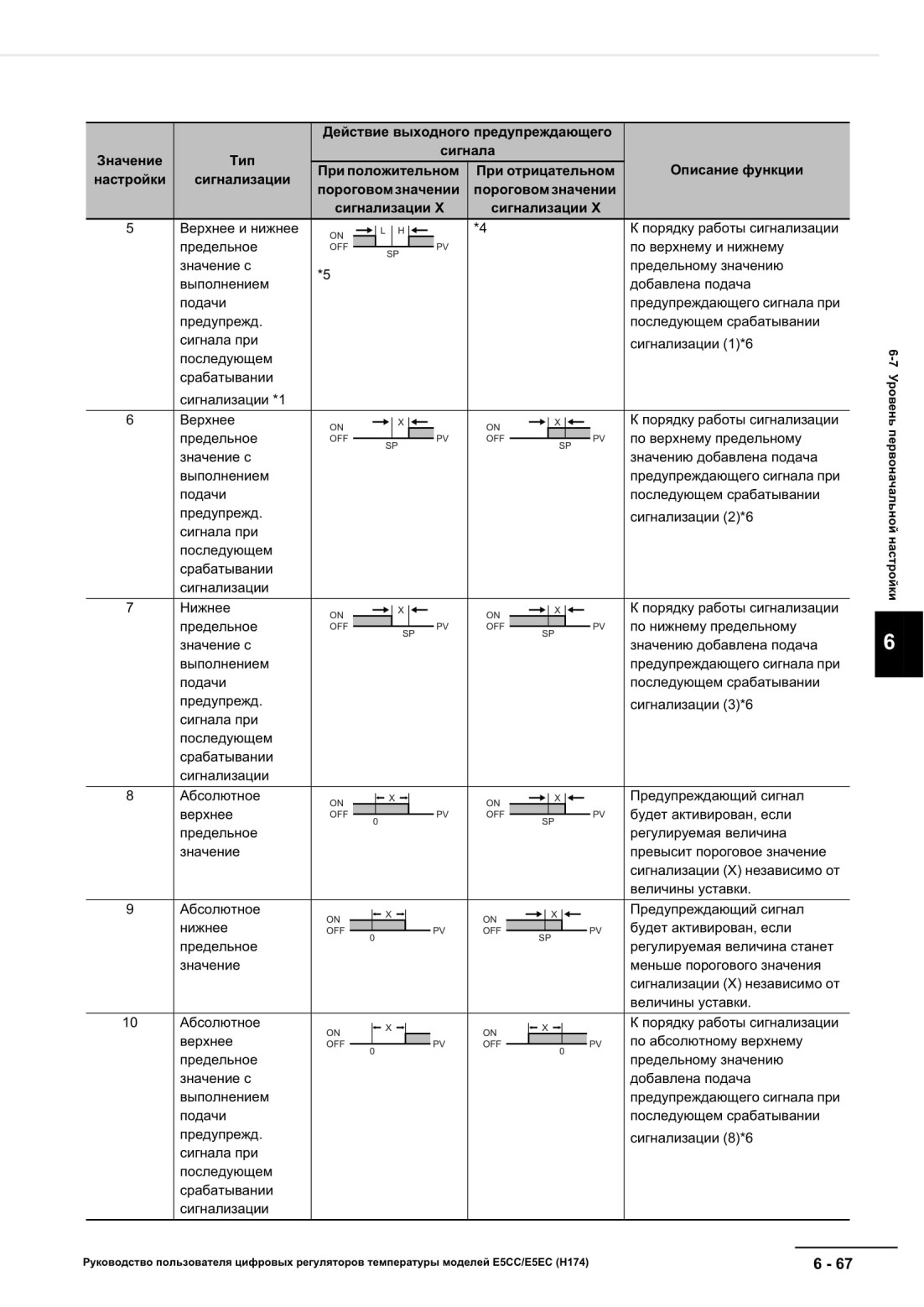

*4 Значение настройки: 5 (сигнализация по верхнему и нижнему предельному значению с

выполнением подачи предупреждающего сигнала при последующем срабатывании сигнализации)

• Для предупреждающих сигналов о достижении нижнего предельного значения в случаях 1 и 2, описанных выше, сигнализация всегда будет отключена, если гистерезис верхнего и нижнего предельного значения перекрывается.

• В случае 3 сигнализация всегда отключена.

*5 Значение настройки: 5 (Сигнализация всегда отключена, если гистерезис верхнего и нижнего

предельного значения перекрывается).

*6 Для получения информации о действии подачи предупреждающего сигнала при последующем

срабатывании сигнализации см. раздел Подача предупреждающего сигнала при последующем срабатывании сигнализации на стр. 6-77.

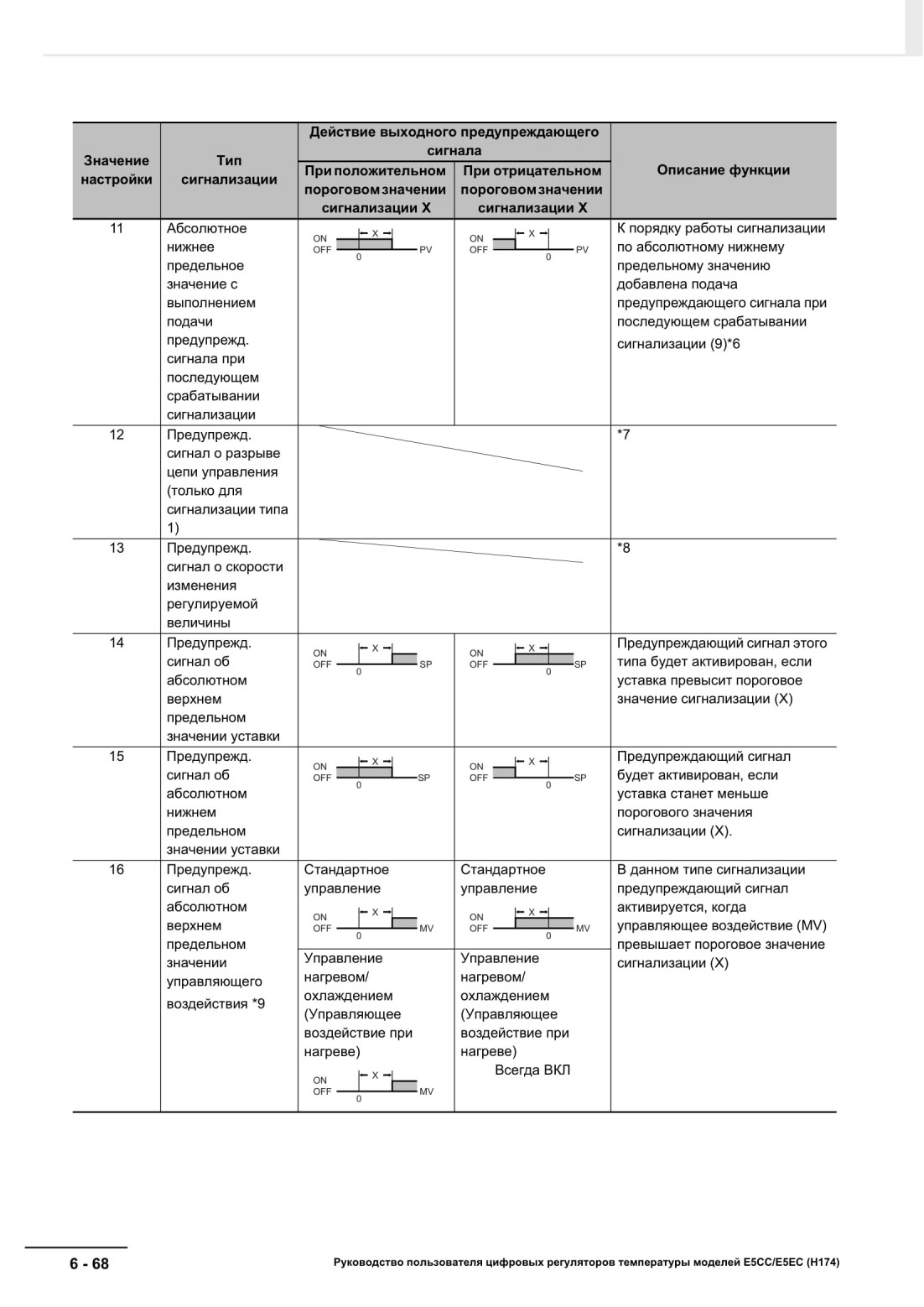

*7 См. параграф Сигнализация о разрыве контура управления (LBA) на стр. 3-14.

*8 См. параграф Сигнализация о скорости изменения регулируемого значения на стр. 3-14.

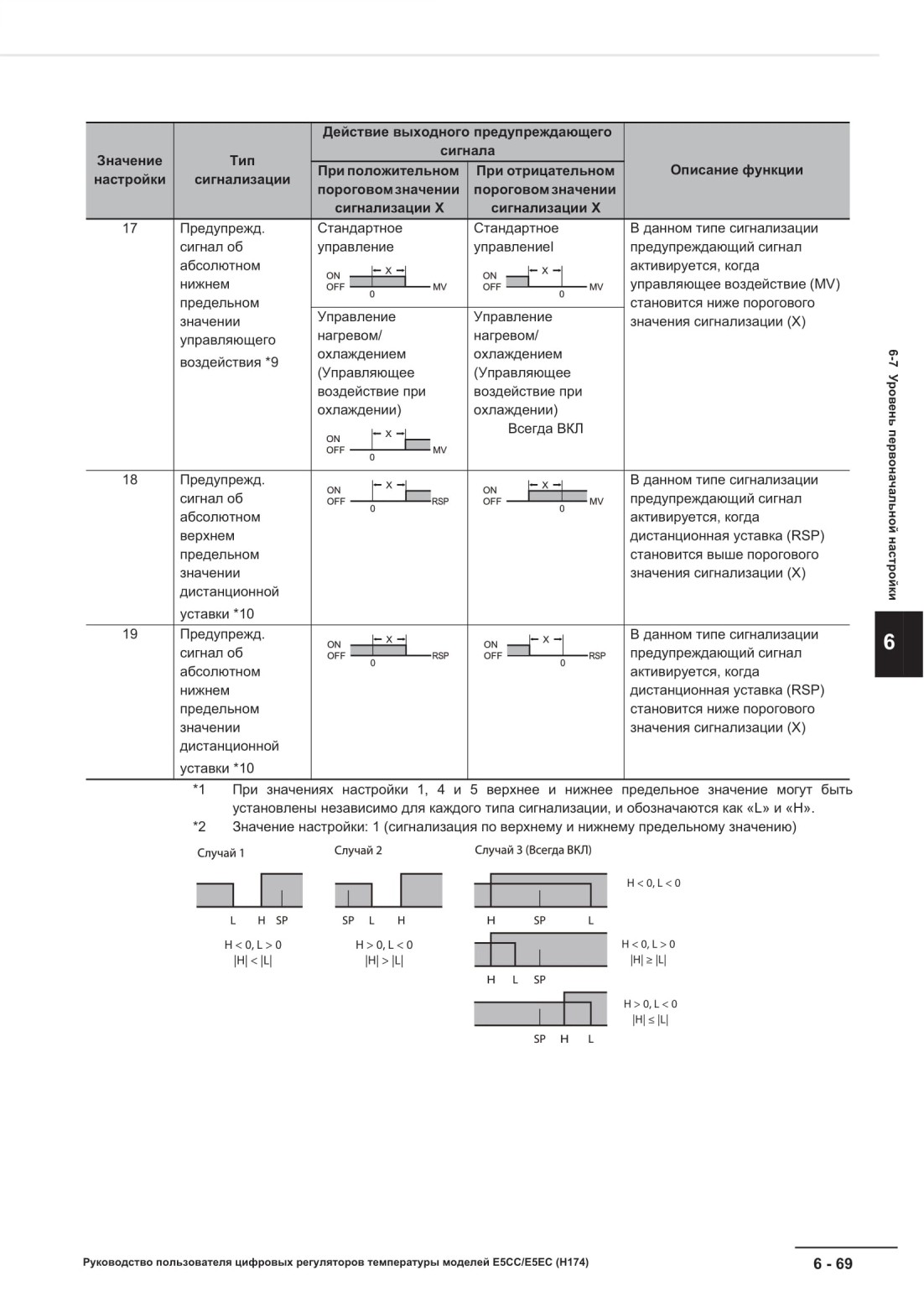

*9 При осуществлении управления нагревом/охлаждением, предупреждающий сигнал об

абсолютном верхнем предельном значении управляющего воздействия действует только при управлении нагревом, а предупреждающий сигнал об абсолютном нижнем предельном значении управляющего воздействия - только при управлении охлаждением.

*10 Данное значение отображается только в том случае, когда используется вход дистанционной

уставки. Этот тип сигнализации действует как в режиме дистанционной уставки, так и в режиме локальной уставки.

Настройка типа сигнализации осуществляется независимо для каждого предупреждающего сигнала в параметрах Тип сигнализации с 1 по 4, которые находятся на Уровне первоначальной настройки. Значение по умолчанию: 2 (сигнализация по верхнему предельному значению).

Если регулятор оснащен функцией сигнализации об обнаружении перегорания/замыкания в цепи нагревателя, то Тип сигнализации 1 не отображается. Для использования сигнализации 1 следует присвоить выходу функцию Сигнализации 1 (см. параграф 4-6-3 Функции, присваиваемые выходу).

• Связанные параметры

Пороговое значение сигнализации с 1 по 4 (Alarm Value 1 to 4); Эксплуатационный уровень: стр. 6-19

Верхнее предельное значение сигнализации с 1 по 4 (Alarm Upper Limit 1 to 4); Эксплуатационный уровень: стр. 6-20

Нижнее предельное значение сигнализации с 1 по 4 (Alarm Lower Limit 1 to 4); Эксплуатационный уровень: стр. 6-20

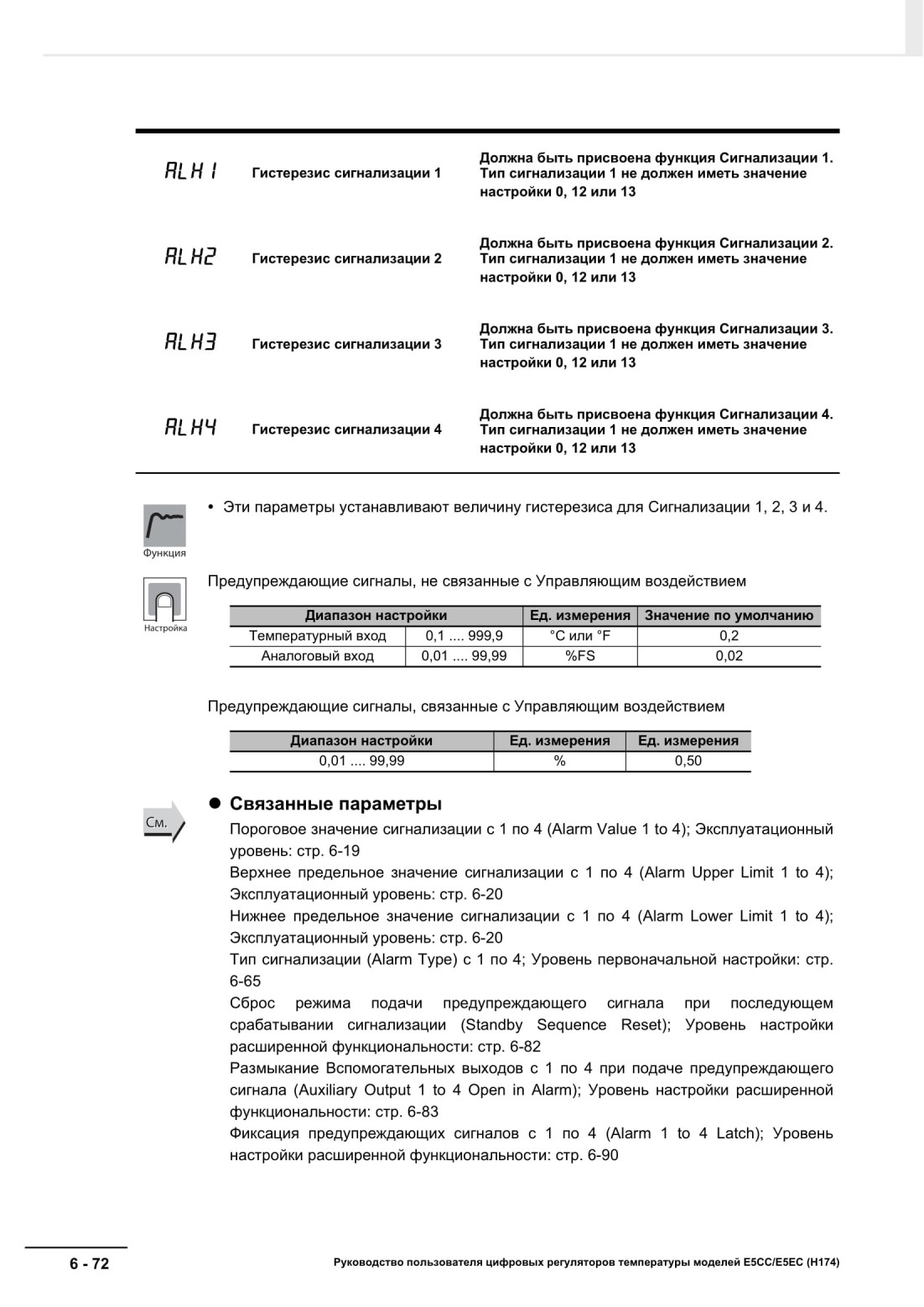

Гистерезис сигнализации с 1 по 4 (Alarm 1 to 4 Hysteresis); Уровень первоначальной настройки: стр. 6-72

Сброс режима подачи предупреждающего сигнала при последующем срабатывании сигнализации (Standby Sequence Reset); Уровень настройки расширенной функциональности: стр. 6-82

Размыкание Вспомогательных выходов с 1 по 4 при подаче предупреждающего сигнала (Auxiliary Output 1 to 4 Open in Alarm); Уровень настройки расширенной функциональности: стр. 6-83

Фиксация предупреждающих сигналов с 1 по 4 (Alarm 1 to 4 Latch); Уровень настройки расширенной функциональности: стр. 6-90

• Связанные параметры

Контроль линейного изменения уставки (Ramp SP МопКог);Эксплуатационный уровень: стр. 6-12

Настроенное значение линейного изменения уставки (SP Ramp Set Value); Уровень регулировки: стр. 6-46

Нижнее значение при линейном изменении уставки (SP Ramp Fall Value); Уровень регулировки: стр. 6-46
