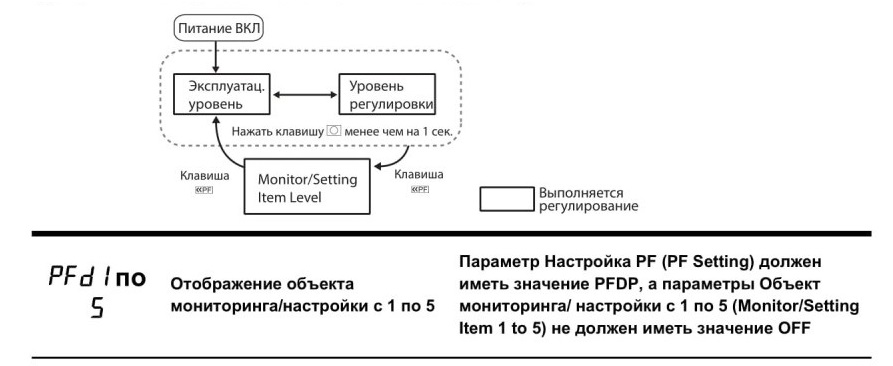

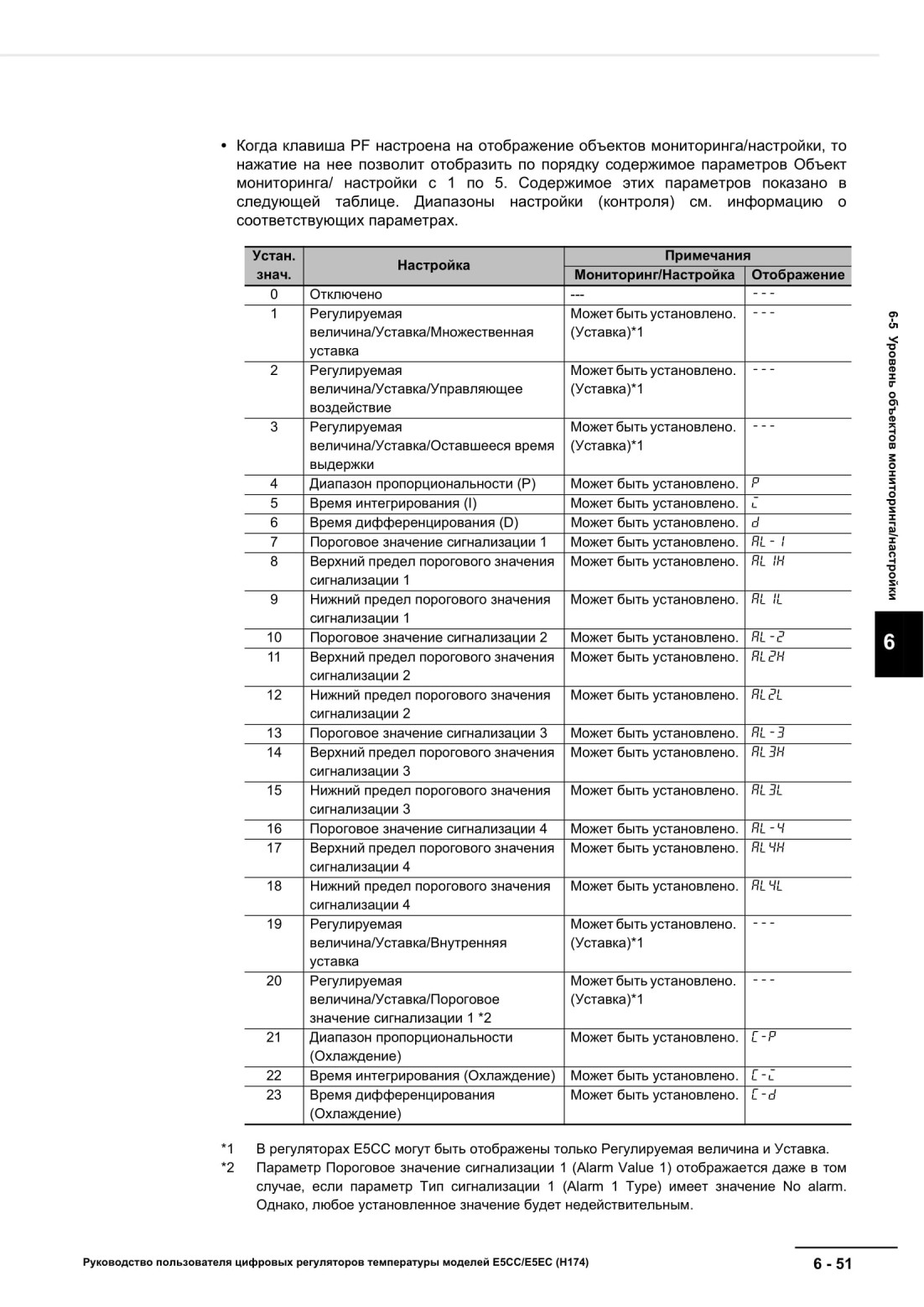

6-5 Уровень объектов мониторинга/настройки

Объекты мониторинга/настройки могут быть отображены при помощи функциональной клавиши, когда параметр Настройка PF (PF Setting), расположенный на Уровне настройки расширенной функциональности, имеет значение PFDP: Monitor/Setting Item

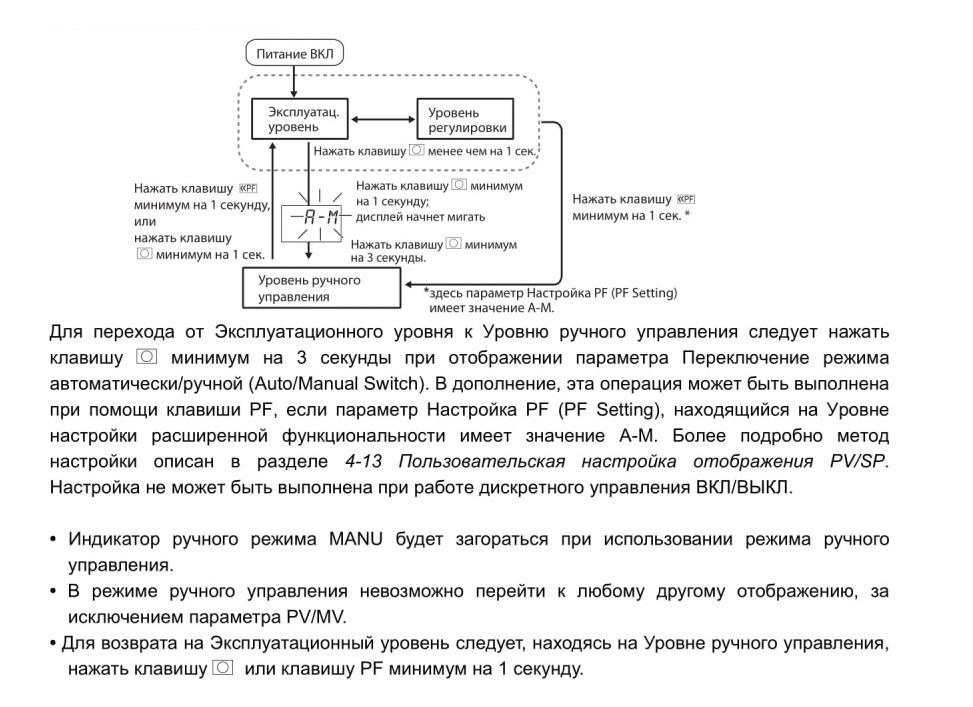

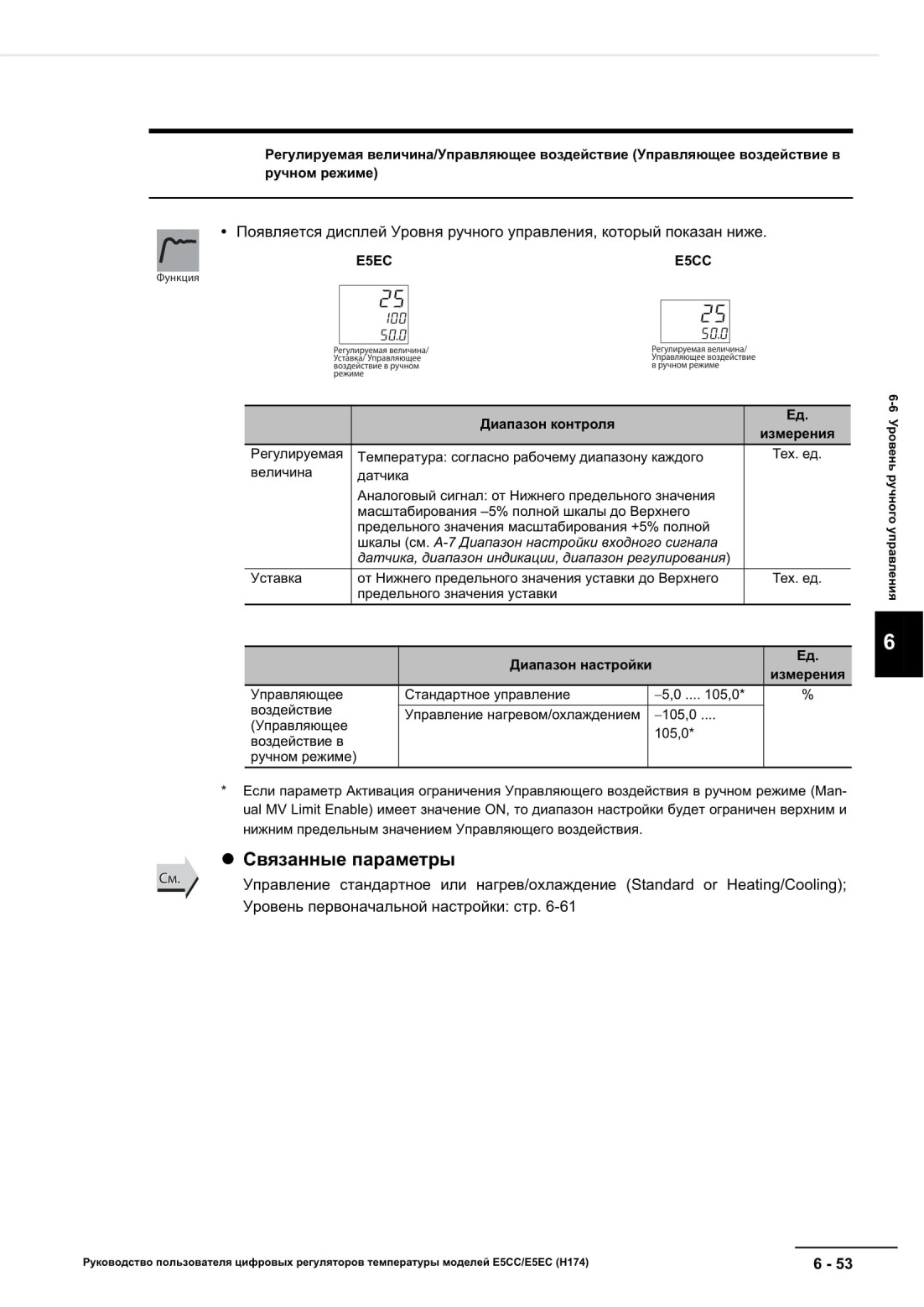

6-6 Уровень ручного управления

Управляющее воздействие может быть настроено в ручном режиме в то время, как отображается параметр PV/MV. Если при переходе от автоматического режима к ручному, параметр Метод подачи выходного сигнала в ручном режиме (Manual Output Method) имеет значение HOLD, то в качестве начального значения управляющего воздействия (MV) ручного режима будет использоваться конечное значение управляющего воздействия (MV) в автоматическом режиме. Если же параметр Метод подачи выходного сигнала в ручном режиме (Manual Output Method) имеет значение INIT, то в качестве начального значения управляющего воздействия (MV) в ручном режиме будет использоваться значение параметра Начальное значение управляющего воздействия в ручном режиме (Manual MV Initial Value). При работе в ручном режиме изменения значения сохраняются и отражаются на действующем управляющем воздействии немедленно.

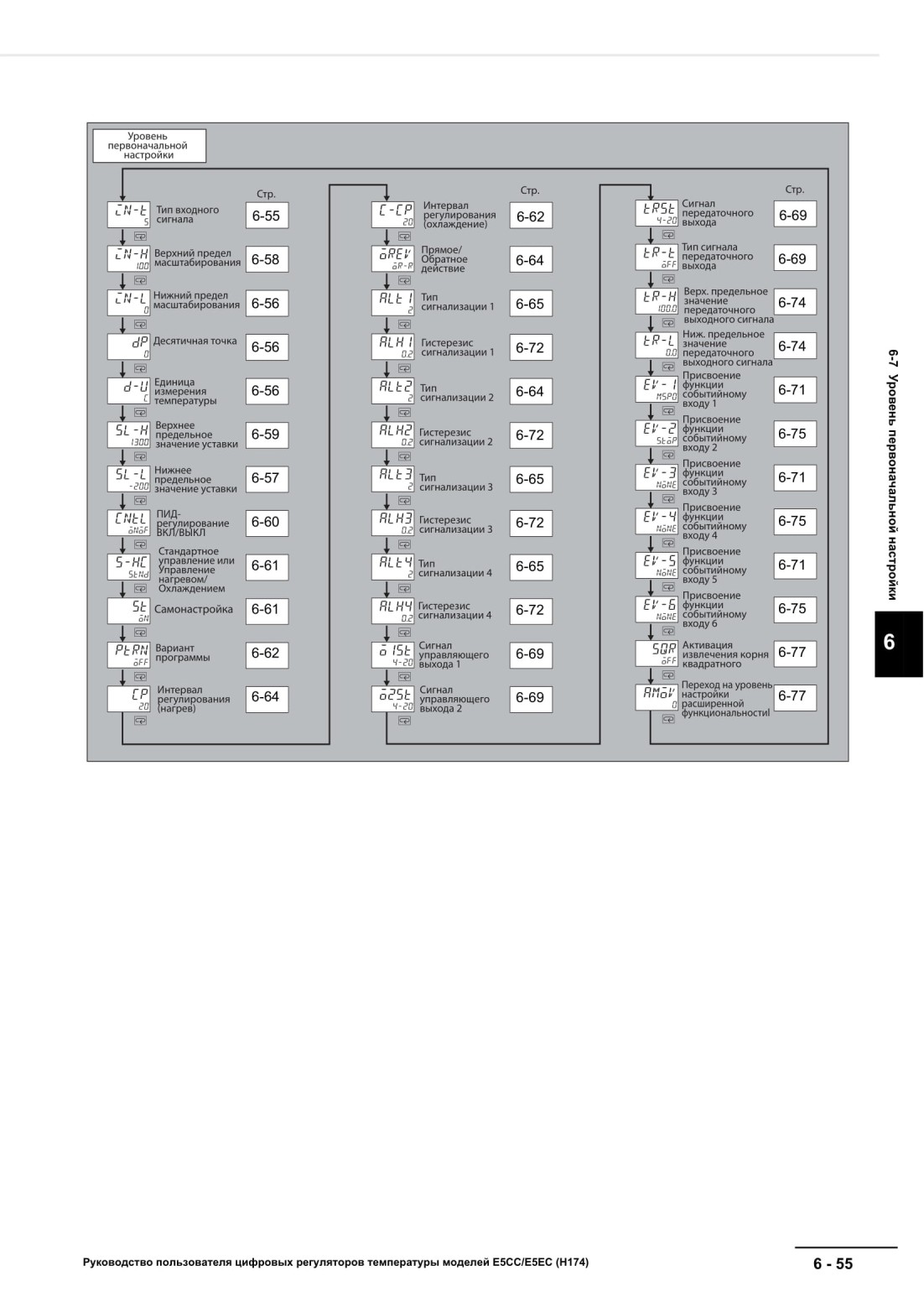

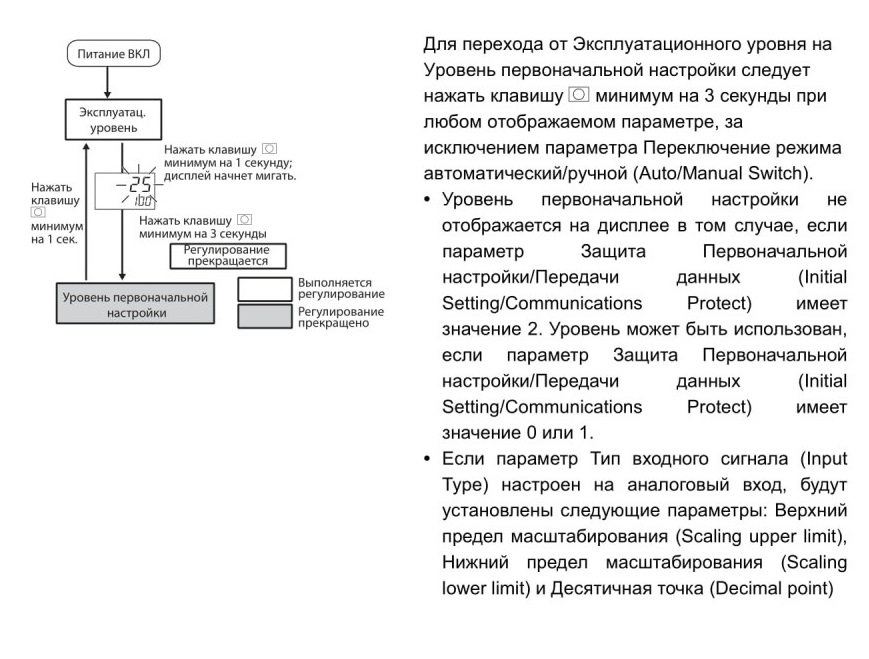

6-7 Уровень первоначальной настройки

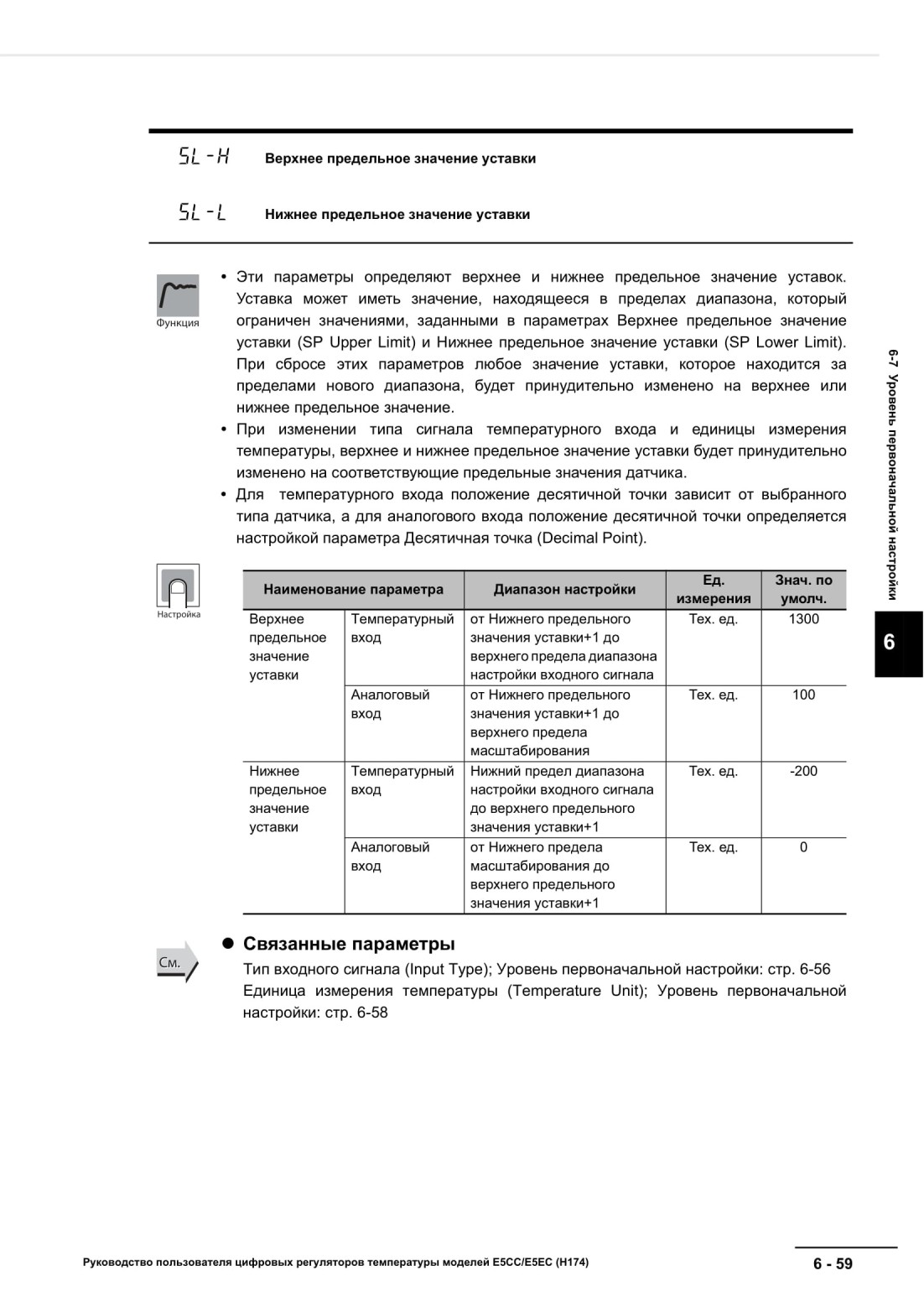

Данный уровень используется для настройки базовых характеристик Цифрового регулятора. На этом уровне пользователь может настроить параметр Тип входного сигнала (Input Туре), при помощи которого определяется тип подключенного датчика, ограничить диапазон значений уставки, настроить режимы работы сигнализации, а также выполнить другие операции.

Связанные параметры

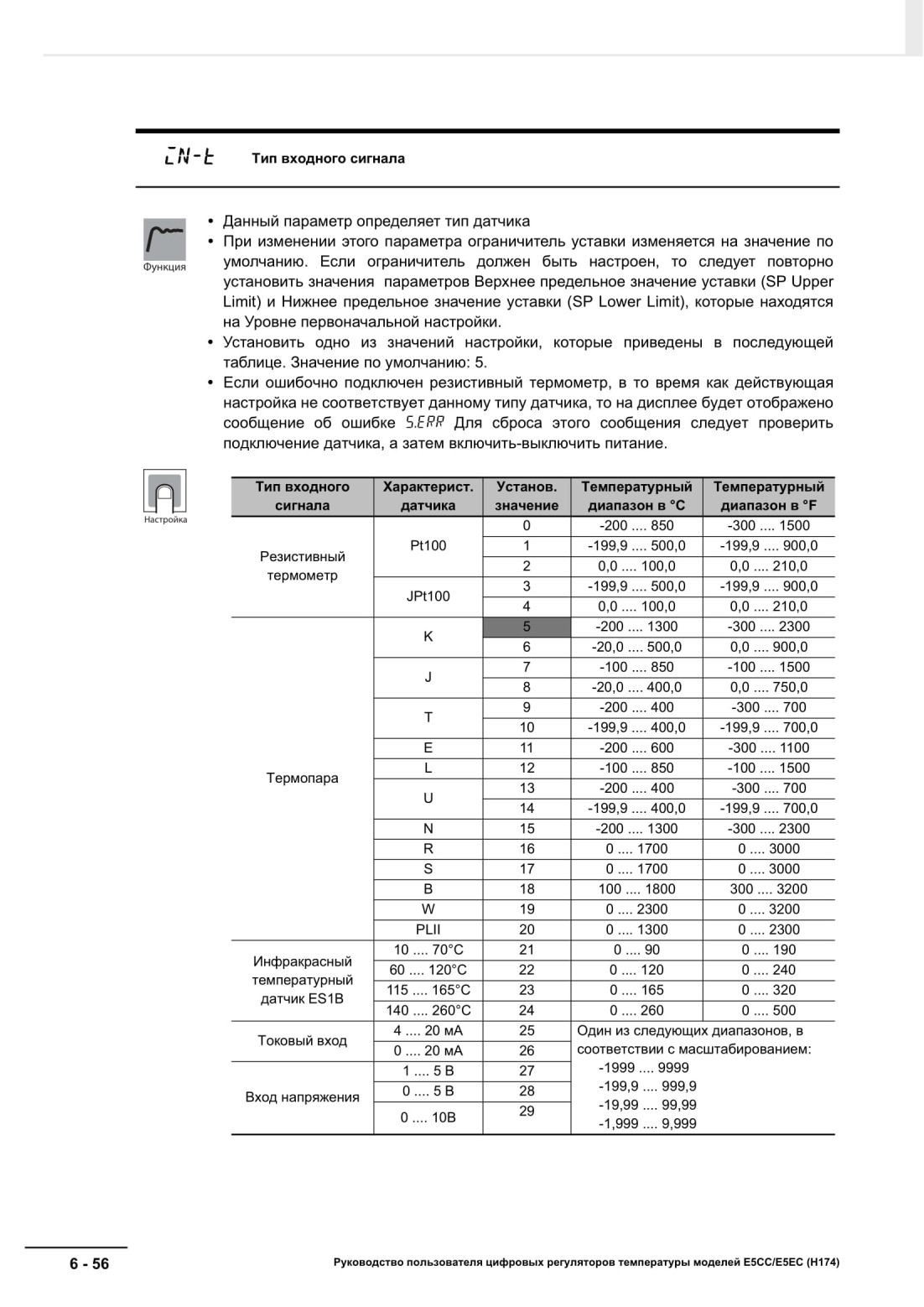

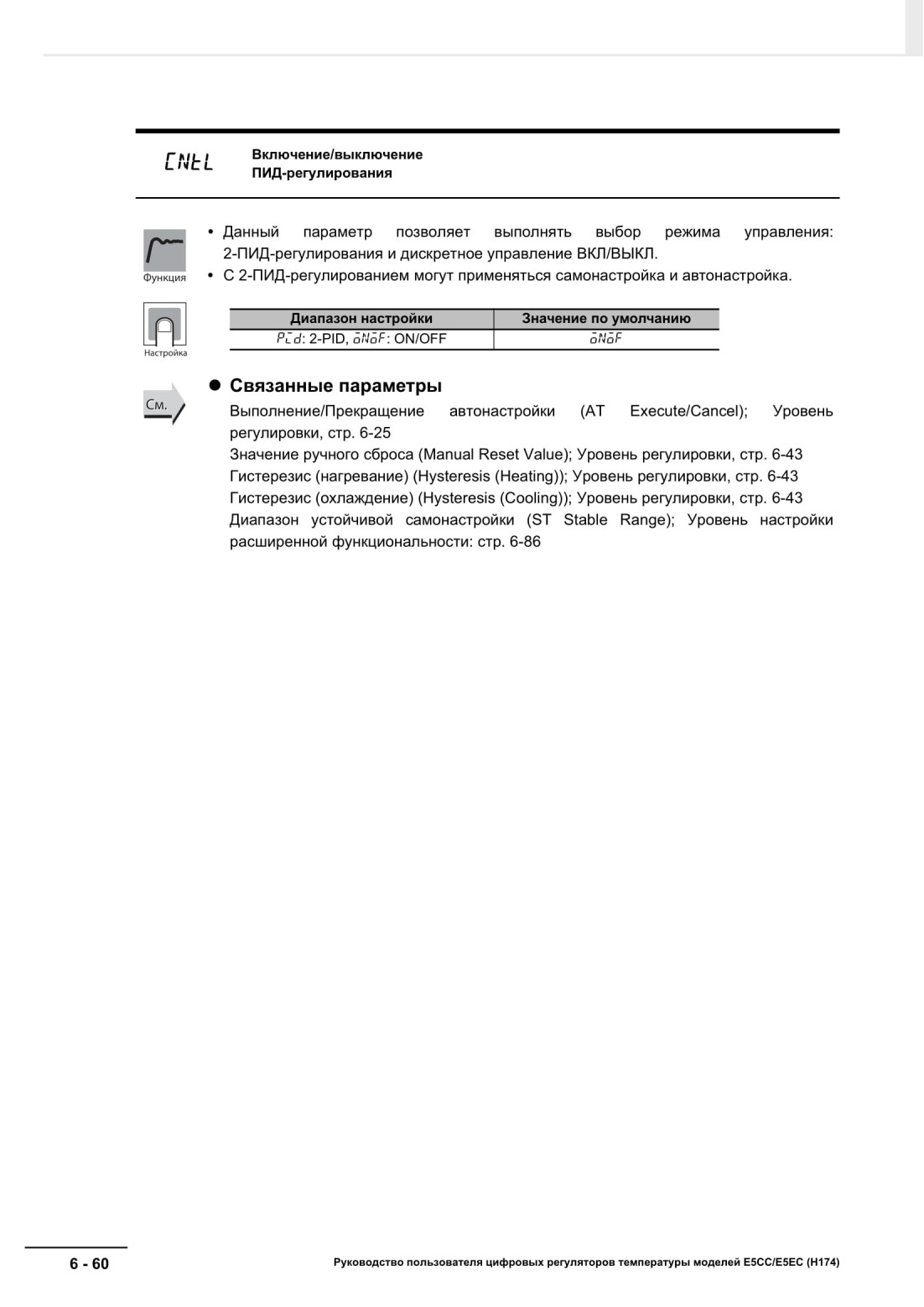

Тип входного сигнала (Input Туре); Уровень первоначальной настройки: стр. 6-56 ВКЛ/ВЫКЛ ПИД-регулирования (PID ON/OFF); Уровень первоначальной настройки: стр. 6-60

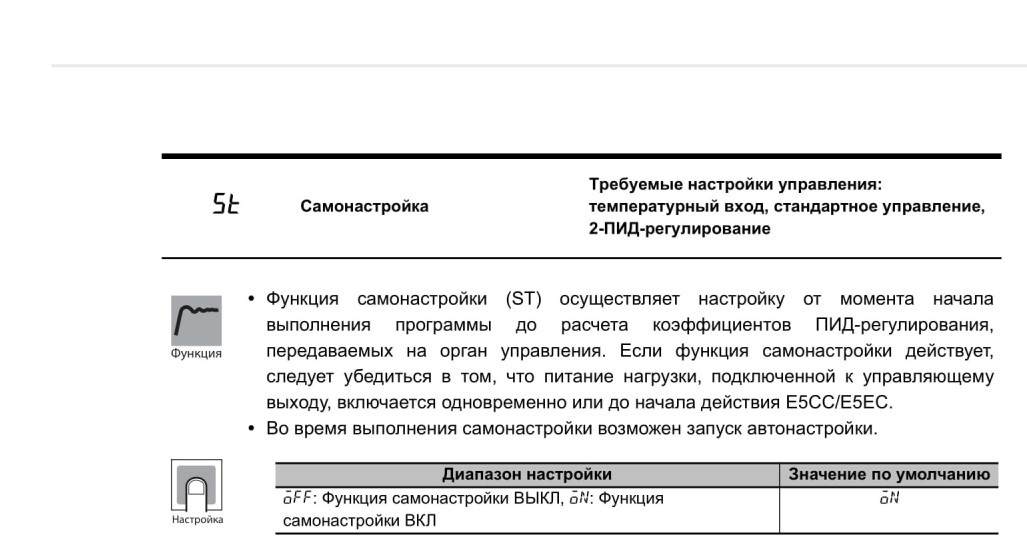

Диапазон стабильной самонастройки (ST Stable Range); Уровень настройки расширенной функциональности: стр. 6-86
