Omron Цифровые регуляторы температуры E5CC, E5EC. Руководство пользователя (2011 год) - часть 4

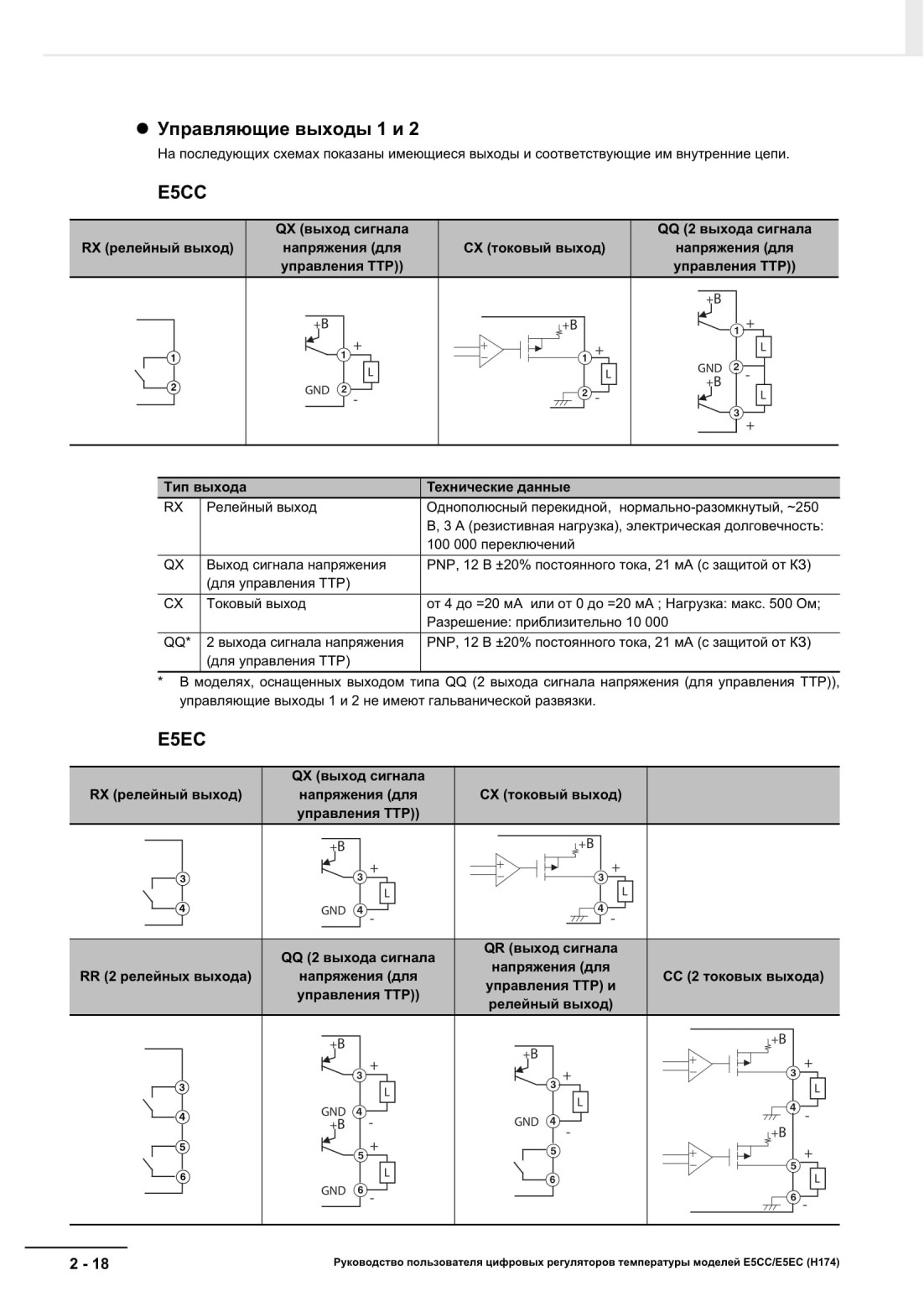

Управляющие выходы 1 и 2

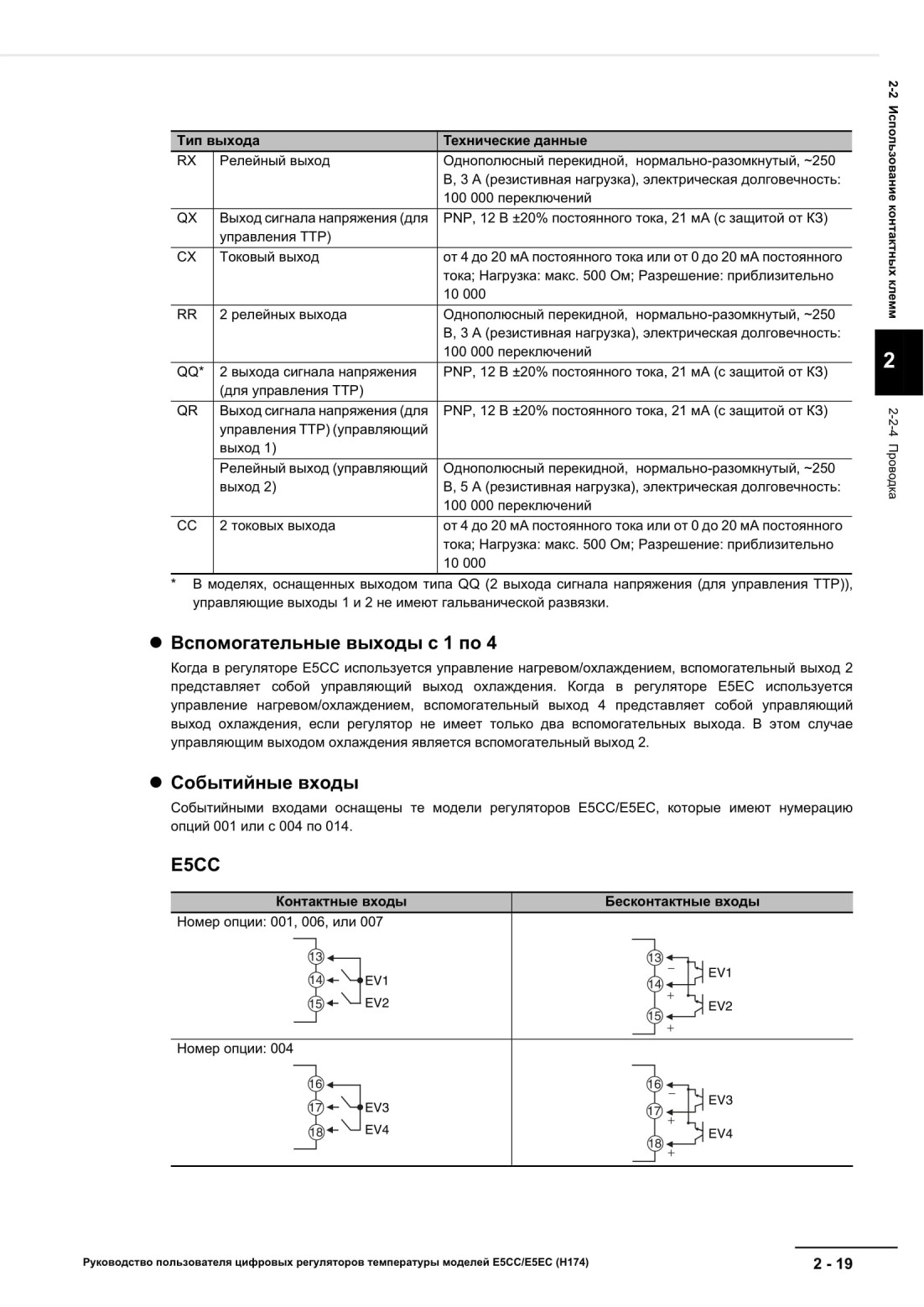

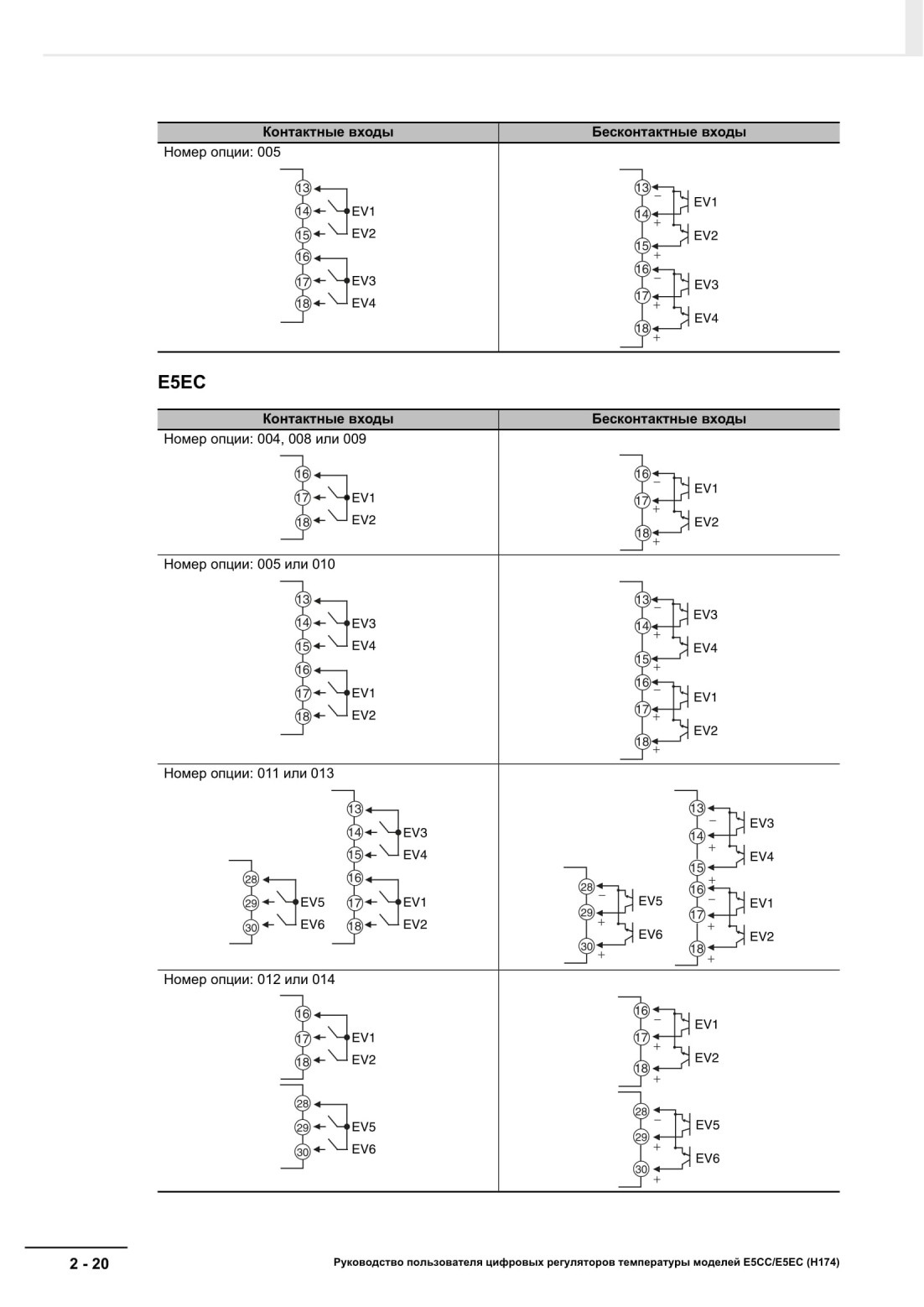

• Событийные входы используются при следующих условиях:

• Выходной ток составляет приблизительно 7 мА

Контактный вход ВКЛ: макс. 1 кОм; ВЫКЛ: мин. 100 кОм

Бесконтактный вход ВКЛ: макс. остаточное напряжение 1,5 В; ВЫКЛ: макс. ток утечки 0,1 мА

• Входы трансформатора тока

Модели регуляторов Е5СС/Е5ЕС, которые имеют нумерацию опций с 001 по 003 или с 008 по 012, имеют один или два входа трансформатора тока.

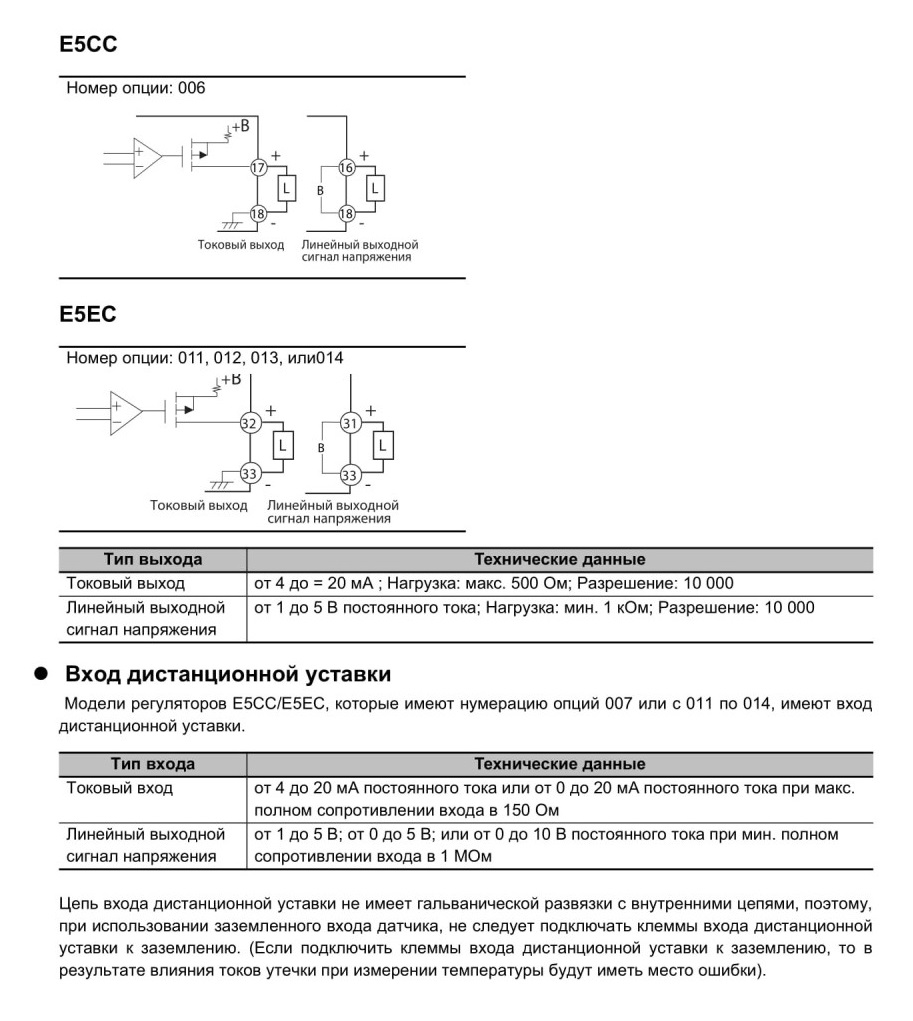

• Передаточный сигнальный выход

Модели регуляторов Е5СС/Е5ЕС, которые имеют нумерацию опций 006 или с 011 по 014, имеют передаточный сигнальный выход.

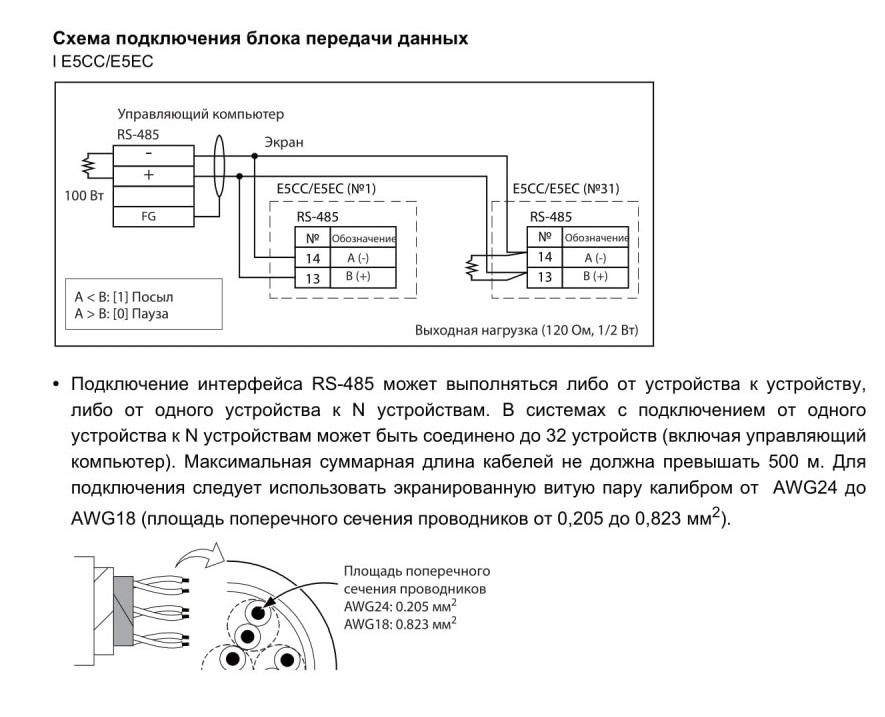

• Передача данных интерфейс RS-485

Модели регуляторов Е5СС/Е5ЕС, которые имеют нумерацию опций 002, 003, 004, 008, 009, 012 или 014, поддерживают передачу данных. Для использования передачи данных в регуляторах Е5СС/Е5ЕС следует подключить кабель связи к клеммам 13 и 14

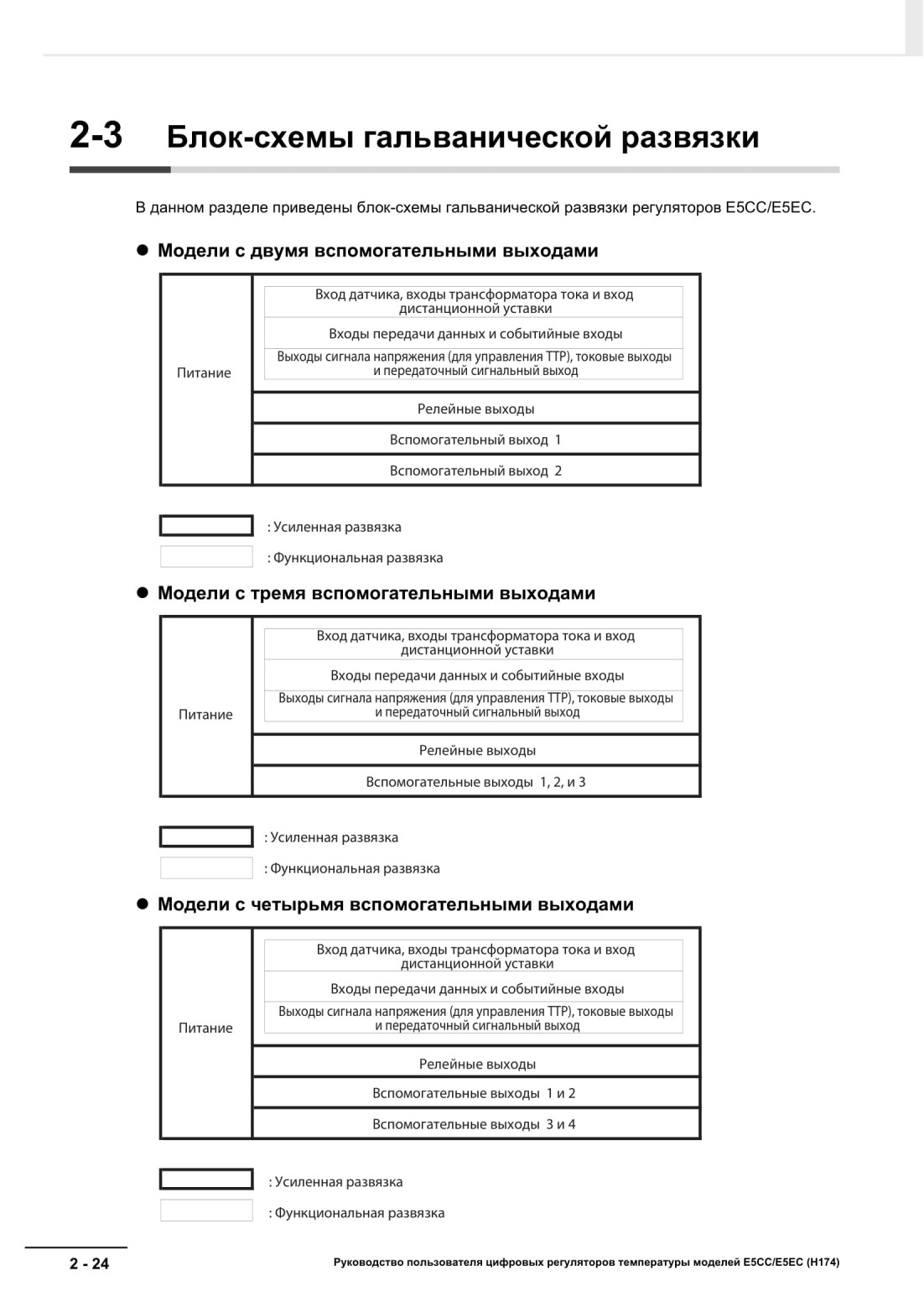

2-3 Блок-схемы гальванической развязки

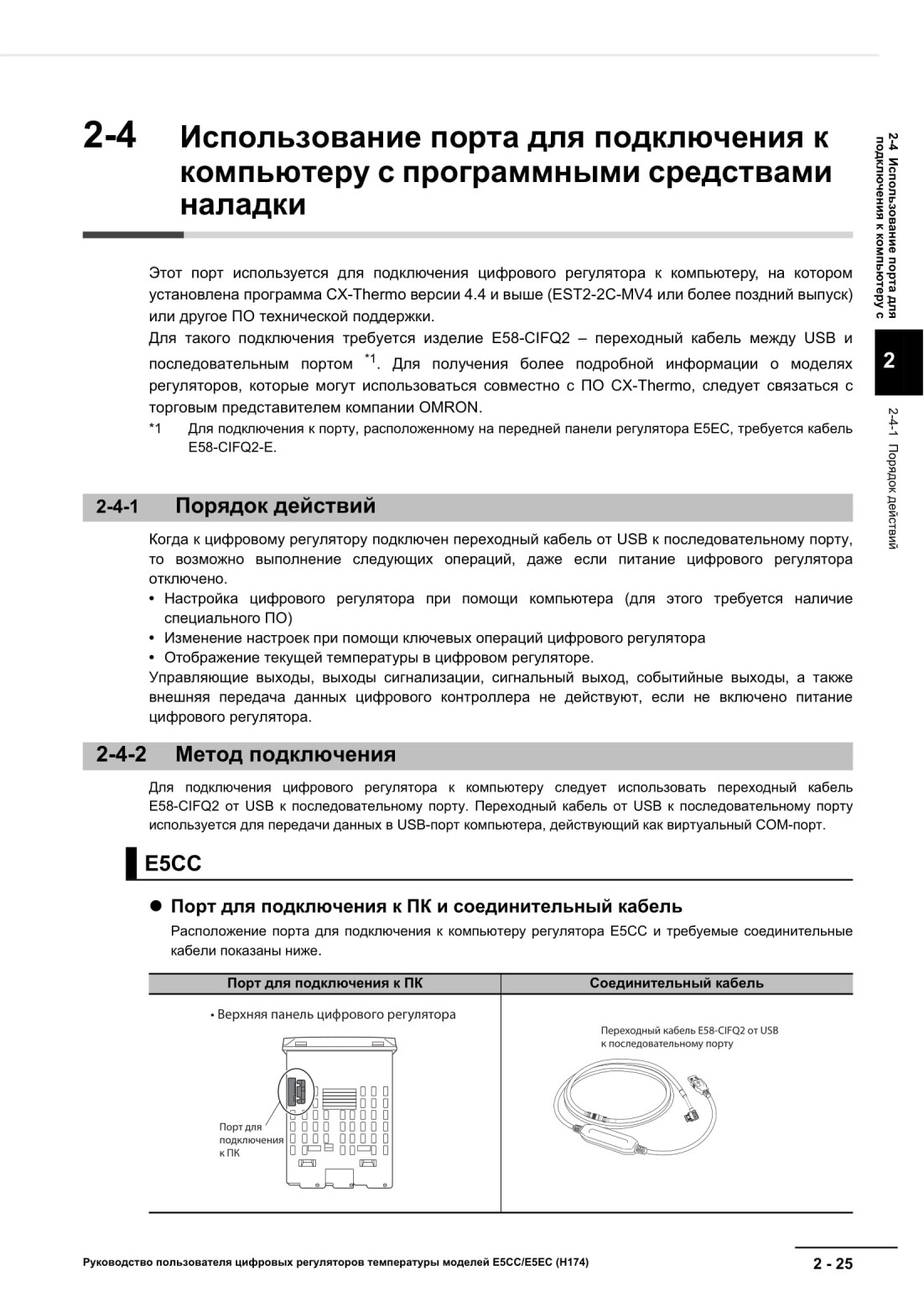

2-4 Использование порта для подключения к компьютеру с программными средствами наладки

2-4-3 Установка драйвера

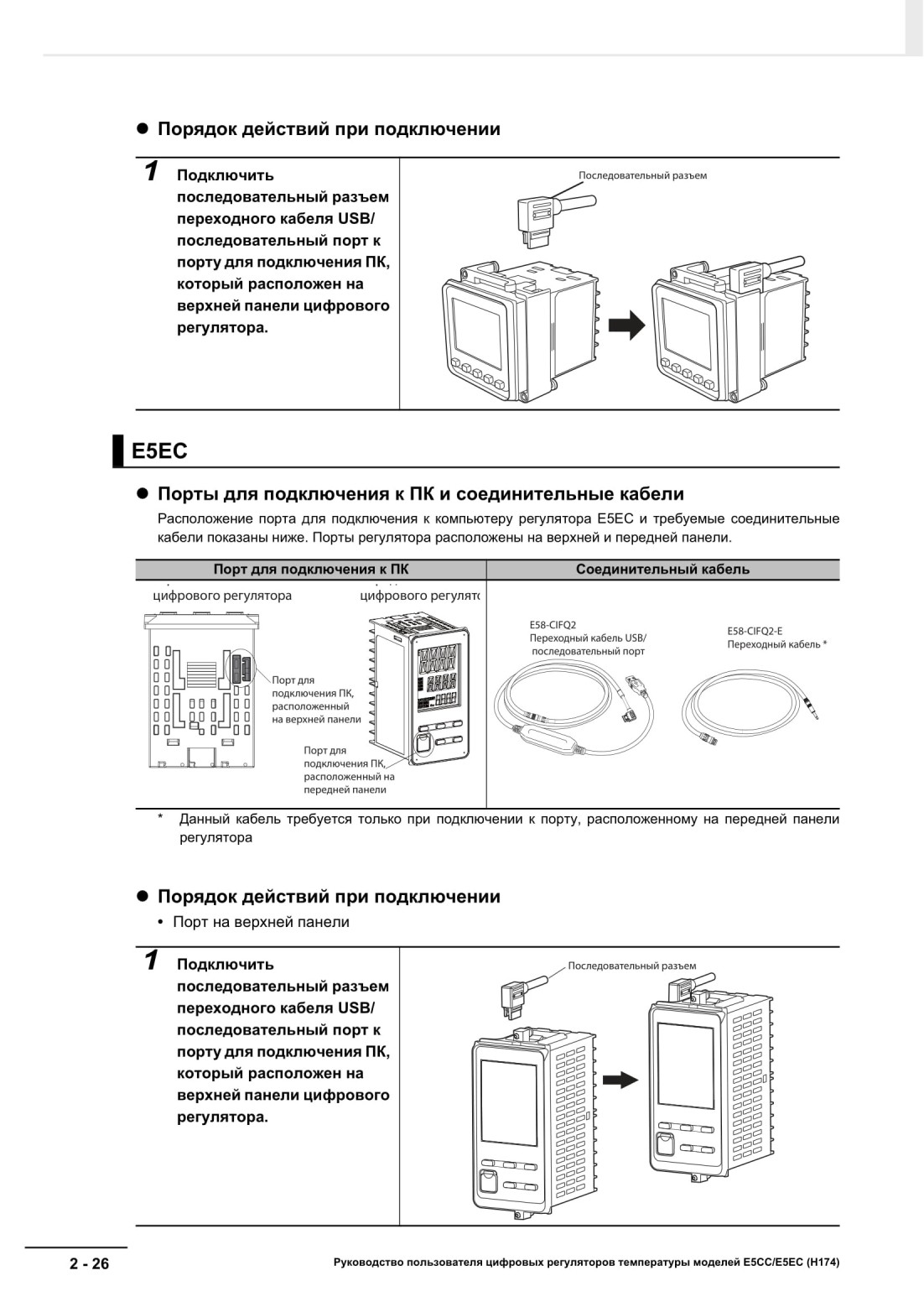

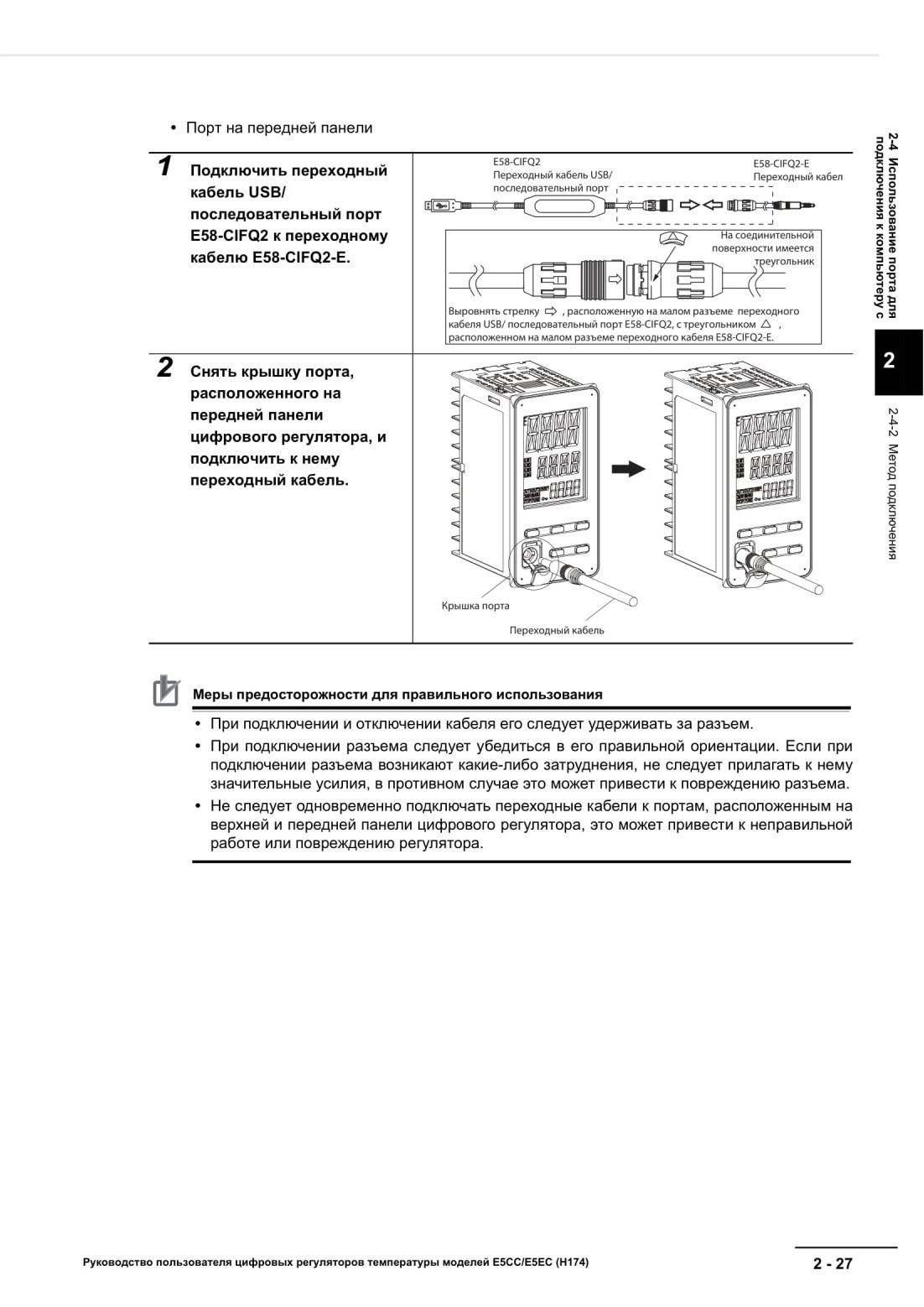

1. При помощи переходного кабеля, или кабелей, подключить порт цифрового регулятора к USB-порту компьютера.

2. Получение драйвера

Если на компьютере установлено ПО поддержки цифрового регулятора CX-Thermo, то драйвер для переходного кабеля USB/ последовательный порт будет скопирован в следующую папку: C:\Program Files\OMRON\Drivers\USB\E58-CIF.

3. Установка драйвера

Для того, чтобы переходный кабель мог использоваться для связи с компьютером, следует установить драйвер.

• Установка

Когда кабель подключен к персональному компьютеру, операционная система обнаружит его как новое устройство. Далее следует установить драйвер, используя Мастер установки.

Примечание 1: Мы рекомендуем, чтобы установка драйвера была выполнена при запуске компьютера для каждого USB-порта. Цифровой регулятор присваивает номер СОМ-порта для каждого USB-порта компьютера. Если используется один и тот же USB-порт, пользователь может использовать один и тот же номер СОМ-порта даже при использовании разных кабелей.

2. Драйвер не будет установлен, пока полностью не будет выполнена процедура инсталляции. Без полной установки драйвера будет невозможна нормальная передача данных. Если установка драйвера не была завершена, следует удалить его, а затем установить заново.

4. Настройка характеристик связи для программных средств наладки регулятора

Установить номер порта связи (СОМ-порта), который будет использоваться ПО наладки регулятора CX-Thermo в качестве номера СОМ-порта, присвоенного переходному кабелю USB/ последовательный порт.

Более подробная информация о проверке СОМ-порта, присвоенного переходному кабелю USB/ последовательный порт, см. в руководстве по применению и настройке кабеля E58-CIFQ2. Характеристики связи COM-портов программных средств наладки регулятора фиксированные, и приведены в таблице ниже. Параметры связи для ПО наладки регулятора CX-Thermo следует установить в соответствии с таблицей, приведенной далее.

Параметр	Значение
№ блока связи	01
Скорость передачи данных	38,4 (кбит/с)
Длина передаваемых данных	7 (бит)
Стоповые биты	2 (бит)
Контроль четности	четный

3 Наименования частей и основные процедуры

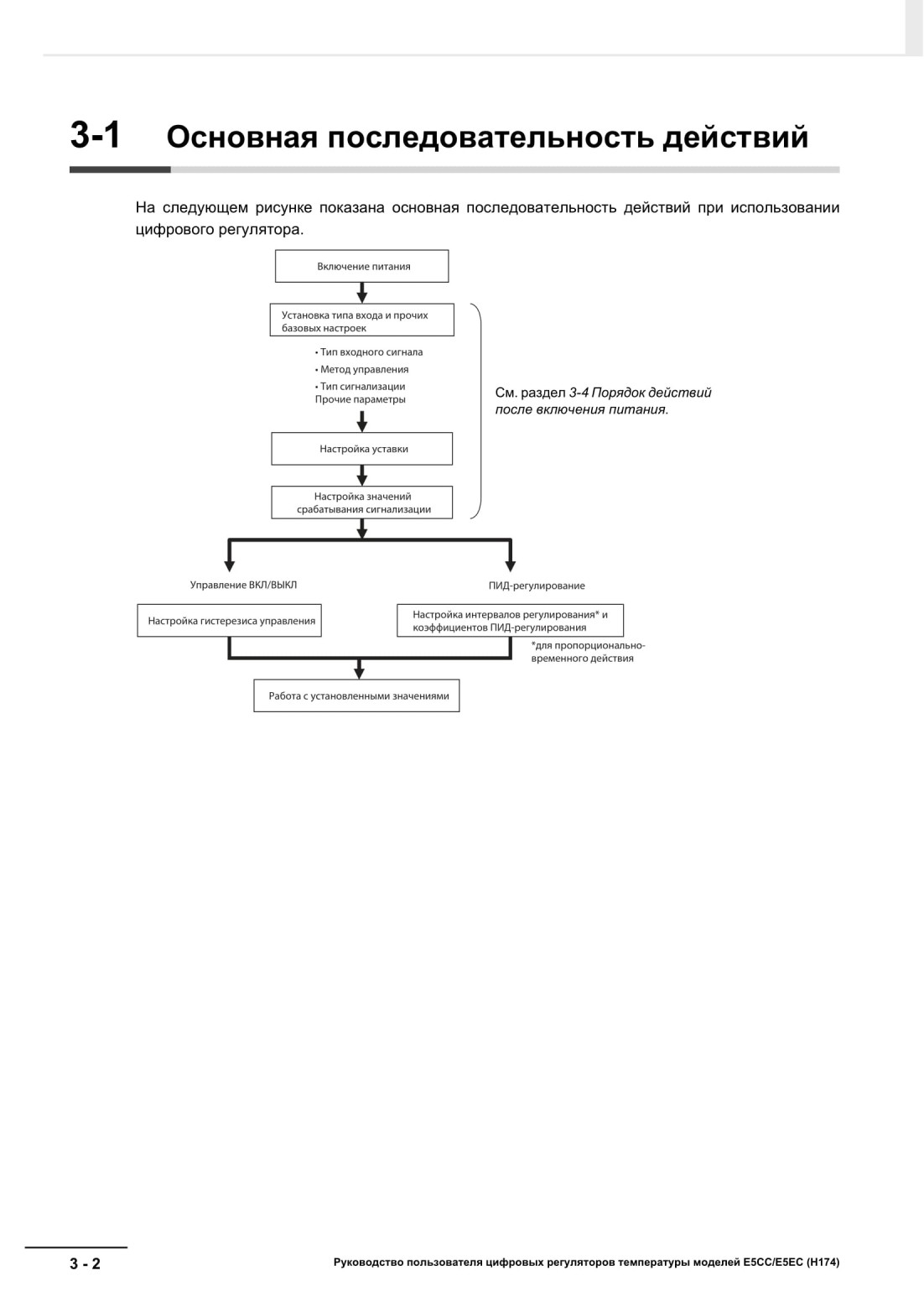

3-1 Основная последовательность действий........................3-2

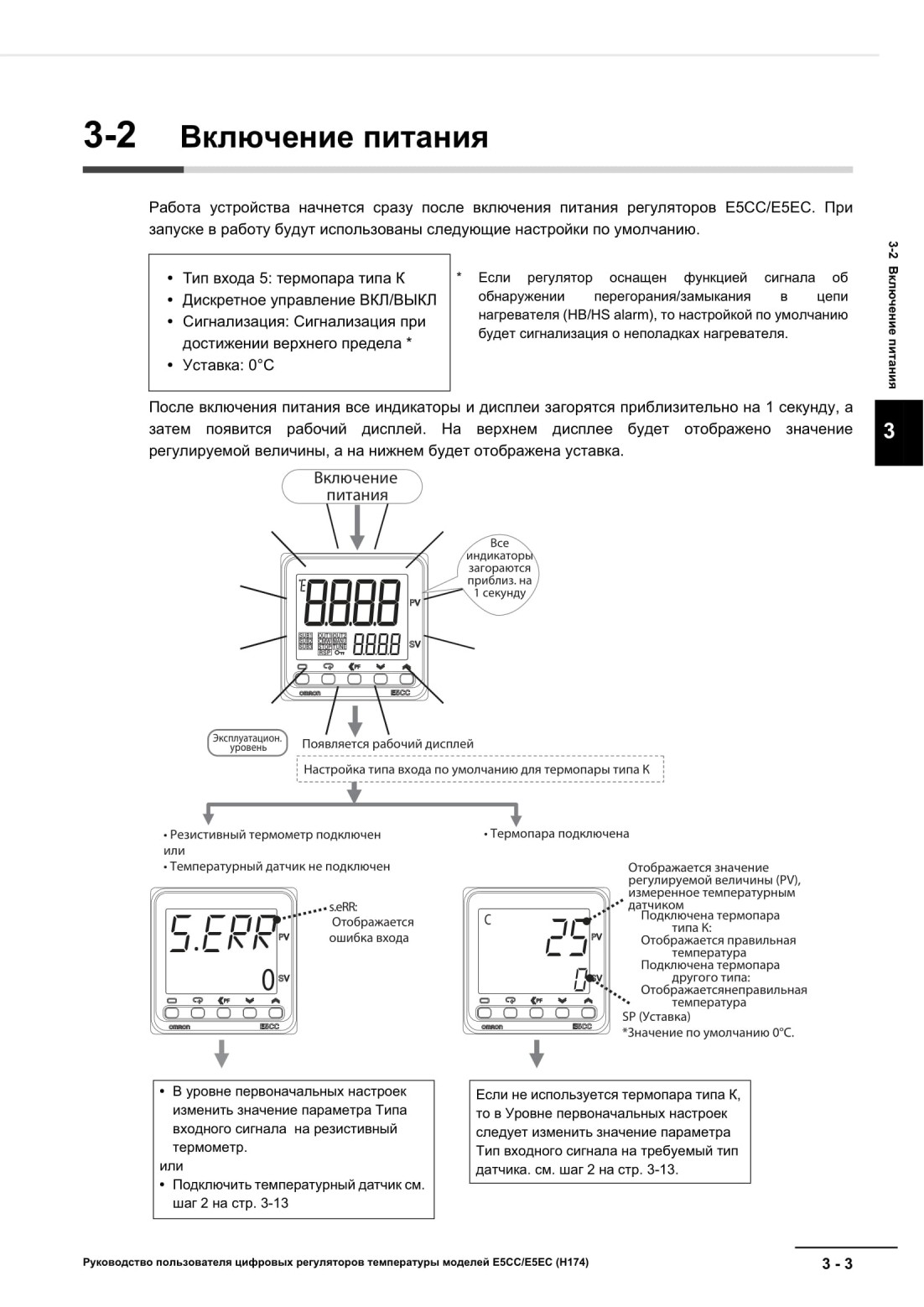

3-2 Включение питания...........................................3-3

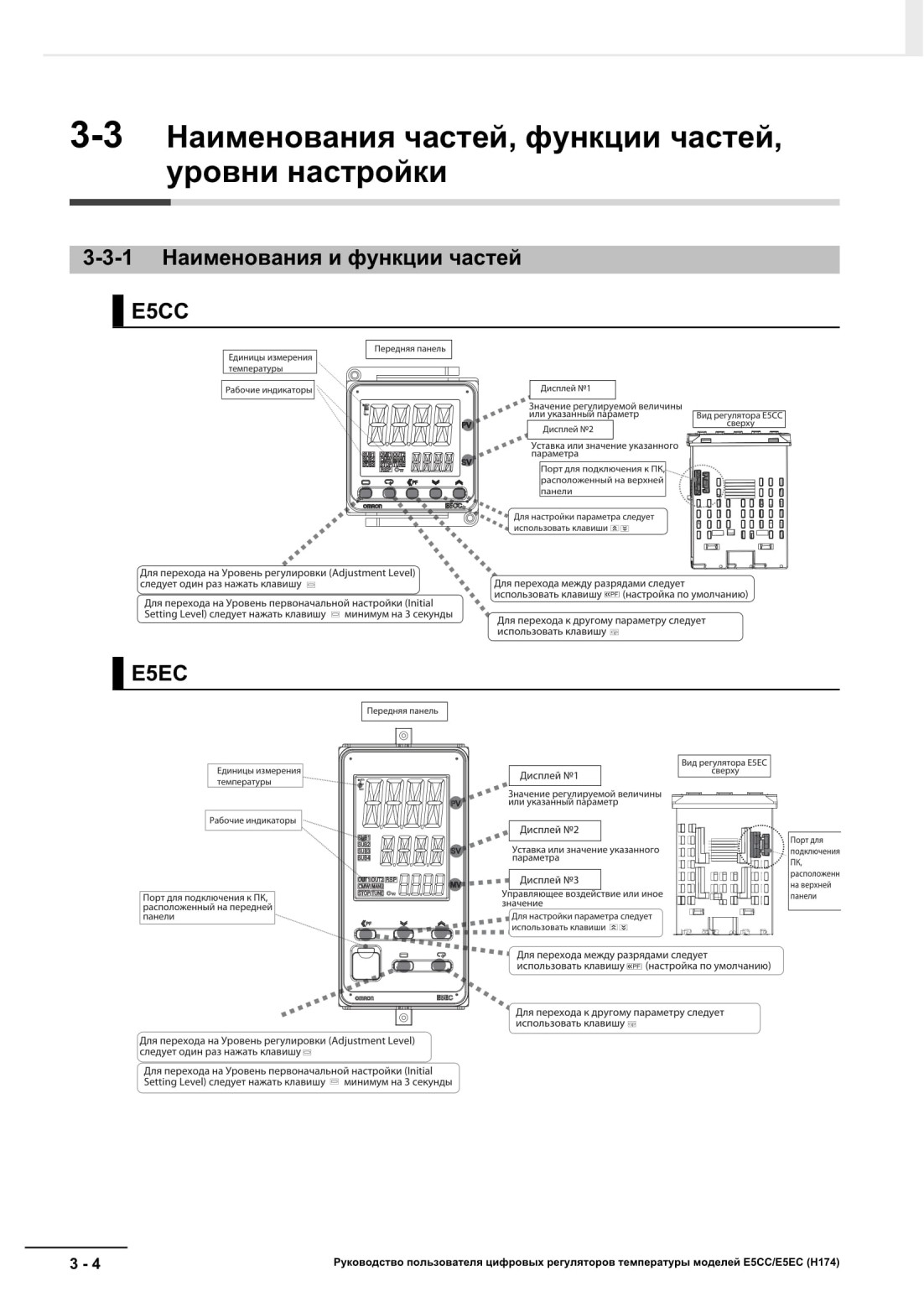

3-3 Наименования частей, функции частей, уровни настройки ........3-4

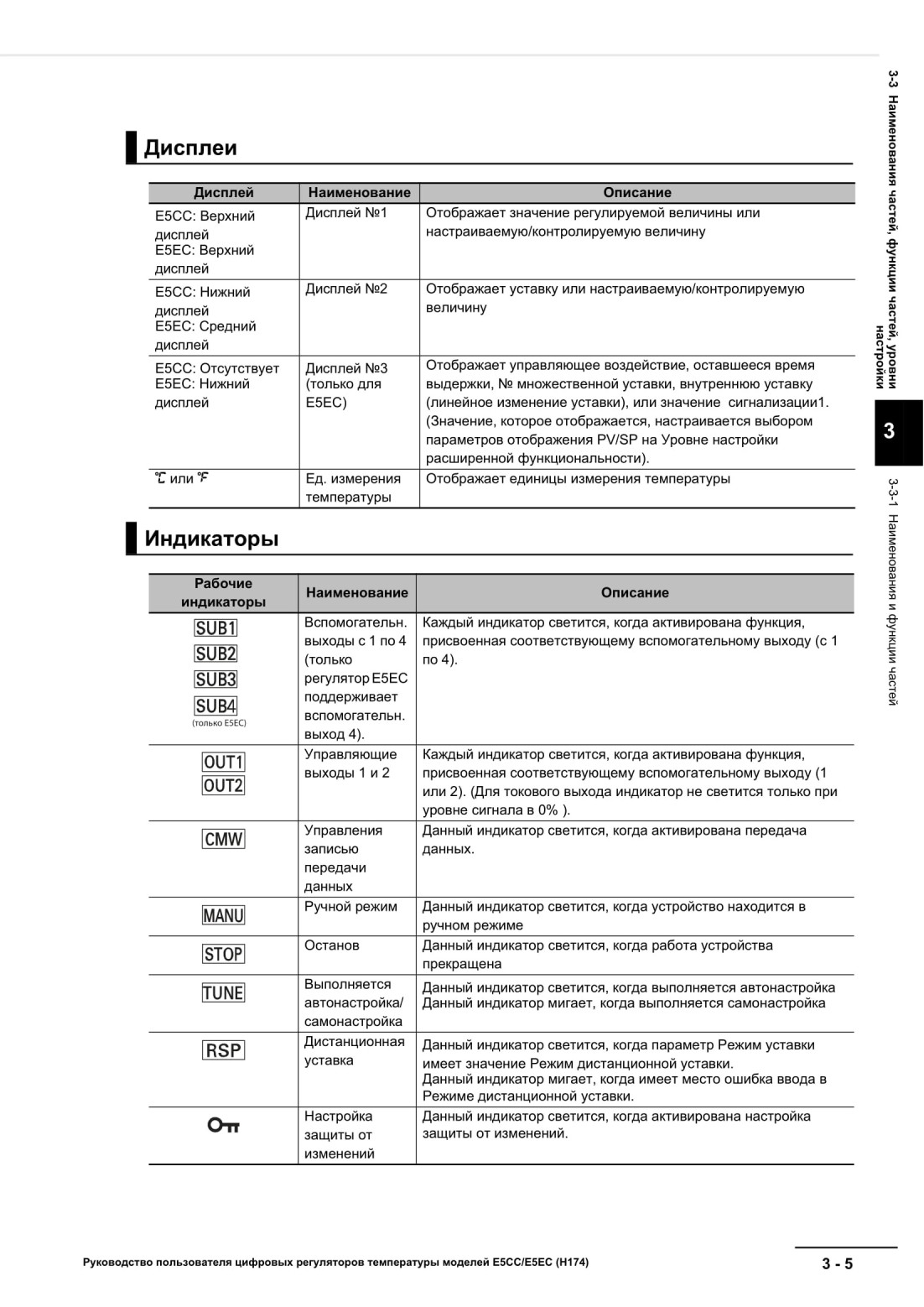

3-3-1 Наименования и функции частей .................................3-4

3-3-2 Ввод числовых значений ........................................3-8

3-3-3 Уровни настройки .............................................3-10

3-3-4 Уровни настройки регуляторов Е5СС/Е5ЕС.........................3-11

3-4 Порядок действий после включения питания ...................3-15

3-4-1 Основная последовательность операций .........................3-15

3-4-2 Последовательность действий при выполнении базовых операций .... 3-15
