Bobcat Компактный экскаватор E14 (серийный номер AHNM11001 и выше). Руководство (2010 год) - часть 6

НАТЯЖЕНИЕ ГУСЕНИЧНОГО ПОЛОТНА

Рис. 179

ПРИМЕЧАНИЕ. Степень износа деталей ходовой

части определяется условиями

работы и типом почвы. Регулярно

проверяйте степень натяжения

гусеничного

полотна.

(См.

РАСПИСАНИЕ

СЕРВИСНОГО

ОБСЛУЖИВАНИЯ на стр. 87.)

Регулировка

Рис. 177

P-66333

Рис. 180

РЕЗИНОВАЯ

Резиновая

рама гусениц

траковая лента

0,51 дюйма

(13 мм)

S35231

Каток

гусеницы

Поднимите машину с одной стороны (приблизительно

на четыре дюйма (102 мм)) с помощью стрелы и

рукояти, как показано на [Рис. 177].

Резиновая

гусеница

B-14067B

Рис. 178

Измерьте резиновую траковую ленту в центре

тракового катка [Рис. 179]. Не допускайте попадания

пальцев или рук в зоны защемления между гусеницей

1

и траковым катком. Используйте материал

соответствующего размера для измерения зазора

между контактным краем катка и верхним краем

выступа траковой направляющей

[Рис. 179] и

S35233

1

S35232

[Рис. 180].

Полностью поднимите отвал и установите

деревянные колодки или подъемные опоры

(элемент 1)

[Рис. 178] под отвал и раму гусениц.

Полностью опустите машину на деревянные колодки

или подъемные опоры.

Остановите двигатель.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДОТВРАЩЕНИЕ ТРАВМ

Не допускайте попадания пальцев или рук в зоны

защемления при проверке натяжения гусеничного

полотна.

W-2142-0903

113

ГУСЕНИЦЫ (ПРОДОЛЖЕНИЕ)

Регулировка (продолжение)

ПРЕДУПРЕЖДЕНИЕ

Рис. 181

ПРЕДОТВРАЩЕНИЕ ТРАВМ ИЛИ СМЕРТЕЛЬНОГО

ИСХОДА

Не выкручивайте пресс-масленку больше чем на

один полный поворот. Не ослабляйте другие

детали, кроме пресс-масленки. Если пресс-

масленка или любая другая деталь откручены

слишком сильно, они могут слететь при подаче

высокого давления. Если смазка вытекает

неравномерно, попытайтесь переместить машину

назад и вперед на небольшое расстояние.

1

1

W-2143-0189

S35407

ПРЕДУПРЕЖДЕНИЕ

Выверните два болта

(элемент 1)

[Рис. 181] из

СМАЗКА НАХОДИТСЯ ПОД ВЫСОКИМ

крышки. Поверните крышку вниз.

ДАВЛЕНИЕМ,

ЧТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНОЙ ТРАВМЕ.

Рис. 182

•

Не ослабляйте соединения системы смазки.

•

Не ослабляйте протекающие соединения

более чем на 1 оборот.

W-2781-0109

1

2

S35408

Добавляйте смазку в пресс-масленку

(элемент 1)

[Рис. 182] до тех пор, пока не будет достигнута

необходимая степень натяжения полотна.

Используйте инструмент MEL 1560, чтобы ослабить

(не более чем на один оборот) прокачной штуцер

(элемент 2)

[Рис. 182] для уменьшения натяжения

полотна.

Повторите процедуру для другой стороны.

Недостаточное натяжение гусеничного полотна после

его регулировки до указанного предела является

показателем износа гусеницы.

114

ТРАНСПОРТНЫЙ ДВИГАТЕЛЬ

Удаление и замена масла

Проверка и добавление смазочного масла

Рекомендованные интервалы проведения техобслу-

живания см. в таблице РАСПИСАНИЕ СЕРВИСНОГО

Рис. 183

ОБСЛУЖИВАНИЯ. (См. РАСПИСАНИЕ СЕРВИСНОГО

ОБСЛУЖИВАНИЯ на стр. 87.)

Поставьте экскаватор на ровную поверхность, чтобы

заглушки

(элементы

1 и

2)

[Рис. 183] приняли

указанное положение.

1

Снимите нижнюю (элемент 2) и верхнюю (элемент 1)

пробки [Рис. 183] и слейте жидкость в контейнер.

2

Перерабатывайте или утилизируйте отработанный

смазочный материал таким образом, чтобы не

наносить вред окружающей среде.

P-66337

ПРЕДУПРЕЖДЕНИЕ

Поставьте экскаватор на ровную поверхность, чтобы

ПРЕДОТВРАЩЕНИЕ ТРАВМ ИЛИ СМЕРТЕЛЬНОГО

заглушки

(элементы

1 и

2)

[Рис. 183] приняли

ИСХОДА

указанное положение.

Всегда вытирайте пролитое топливо или масло.

Использование нагревательных приборов,

Снимите заглушку (элемент 1) [Рис. 183]. Уровень

открытого огня, искровых источников или

масла должен доходить до нижнего края отверстия.

зажженных сигарет рядом с топливом и маслом

строго

запрещается.

Несоблюдение мер

Если уровень масла мал, добавьте масло (SAE 90W)

предосторожности рядом с воспламеняемыми

через отверстие.

материалами может стать причиной пожара.

W-2103-0508

После того, как весь смазочный материал будет

удален, установите на место нижнюю пробку

(элемент 2) [Рис. 183].

Добавляйте 0,5 л масла (SAE 90W) через верхнее

отверстие (элемент 1) [Рис. 183], пока уровень масла

не достигнет нижнего края отверстия.

Установите и затяните пробку (элемент 1) [Рис. 183].

Повторите процедуру для другой стороны.

115

ПРИВОДНОЙ РЕМЕНЬ ГЕНЕРАТОРА

Рис. 186

ПЕРЕМЕННОГО ТОКА

Регулировка ремня

Замените ремень, если он растянут или на нем

обнаружены разрывы. Замените шкив, если ремень

касается нижней части паза на шкиве.

Остановите двигатель.

2

1

Рис. 184

3

P-66356

Отверните два болта (элемент 1) [Рис. 186] и гайки с

обеих сторон крепления кресла.

Выверните болт (элемент 2)

[Рис. 186], отверните

1

гайку и снимите кронштейн с правой стороны

крепления кресла.

Ослабьте два болта (элемент 3) [Рис. 186] и гайки с

S35267

обеих сторон крепления кресла.

Снимите кресло и крепление кресла.

Для снятия крышки воспользуйтесь ключом запуска

(элемент 1) [Рис. 184].

Рис. 187

Рис. 185

1

2

1

1

2

1

P-66357

1

S35373

Выверните четыре болта (элемент 1) и извлеките

съемную панель (элемент 2) [Рис. 187].

Отверните два болта

(элемент 1)

[Рис. 185] и

снимите крепежные скобы с крышки аккумулятора.

Снимите крышку (элемент 2) [Рис. 185].

116

ПРИВОДНОЙ РЕМЕНЬ ГЕНЕРАТОРА

ПЕРЕМЕННОГО ТОКА (ПРОДОЛЖЕНИЕ)

Регулировка ремня (продолжение)

Рис. 188

1

P-66359

Ослабьте болты для монтажа и регулировки

генератора (элемент 1) [Рис. 188].

Если имеется инструмент для натяжения ремня,

поворачивайте генератор по направлению к передней

части машины до тех пор, пока ремень не натянется

(значение натяжения для нового ремня составляет

56,2-60,02 фунт-силы

[250-267 Н], для бывшего в

употреблении ремня

-

48,11-51,93 фунт-силы

[214-231 Н]).

При отсутствии инструмента для проверки натяжения

ремня переместите генератор по направлению к

передней части машины таким образом, чтобы при

приложении к центру пролета ремня усилия

13,04 фунт-силы (58 Н) он смещался на 0,51 дюйма

(13 мм).

Затяните болты для монтажа и регулировки.

Установите съемную панель, кресло и крепление

кресла, крышку аккумулятора и крышку на место.

Замена ремня

Для получения информации о снятии компонентов

для получения доступа к ремню генератора. (См.

Регулировка ремня на стр. 116.)

Ослабьте болты для монтажа и регулировки

генератора

(элемент 1)

[Рис. 188] и полностью

ослабьте ремень.

Снимите ремень и установите новый.

Отрегулируйте ремень. (См. Регулировка ремня на

стр. 116.)

117

РАСШИРЕНИЕ ОТВАЛА

Снятие и установка расширений

Описание

Рис. 190

Для установления ширины отвала, соответствующей

ширине гусениц, используются расширения отвала.

2

Во время транспортировки или эксплуатации при

малой рабочей ширине закрепите расширения

отвала во втянутом положении. При нормальных

1

условиях эксплуатации ширина отвала должна

соответствовать ширине гусениц.

2

Рис. 189

1

S35359

2

Поместите колодку (элемент 1) [Рис. 190] под отвал.

Полностью опустите отвал на колодку.

Остановите двигатель.

Отсоедините штырь

(элемент 2)

[Рис. 190] от

расширений отвала.

S35358

Рис. 191

Расширения отвала

(элементы

1 и

2)

[Рис. 189]

располагаются на отвале.

1

1

S35360

Извлеките расширения отвала (элемент 1) [Рис. 191]

из отвала.

118

УСТРОЙСТВО БЫСТРОГО СОЕДИНЕНИЯ

СМАЗКА КАТКА ГУСЕНИЦЫ И НАТЯЖНОГО

РОЛИКА

Проверка и техническое обслуживание

устройства быстрого соединения и навесного

Процедура

оборудования

Катки гусеницы и натяжные ролики не требуют

Рис. 192

обслуживания. Они закрыты.

2

1

P-72274

Проверяйте устройство быстрого соединения на

отсутствие износа или повреждений. Проверяйте

штыри устройства быстрого соединения (элемент 1) и

крюки (элемент 2)

[Рис. 192]

(на навесном обору-

довании) на отсутствие износа или повреждений.

Отремонтируйте или замените неисправные

компоненты.

119

СМАЗКА ЭКСКАВАТОРА

5. Торцевая часть опоры стрелы, каждые 8-10 часов

(2) [Рис. 194].

Места для смазки

Рис. 195

Для обеспечения оптимальной производительности

машины выполняйте смазку экскаватора, как указано в

6

таблице РАСПИСАНИЕ СЕРВИСНОГО ОБСЛУ-

ЖИВАНИЯ.

(См. РАСПИСАНИЕ СЕРВИСНОГО

ОБСЛУЖИВАНИЯ на стр. 87.)

Для смазки машины всегда используйте

универсальную смазку высокого качества на основе

лития. Обильно наносите смазочный материал.

7

Рис. 193

7

S35258

2

1

6. Торцевая часть опоры цилиндра стрелы, каждые

8-10 часов (1) [Рис. 195].

2

7. Ось вращения механизма поворота стрелы,

каждые 8-10 часов (2) [Рис. 195].

Рис. 196

3

S35256

Справочная информация (в скобках указан номер

9

пресс-масленки)

1. Торцевая часть штока цилиндра отвала, каждые

8-10 часов (1) [Рис. 193].

8

2. Оси вращения отвала, каждые 8-10 часов (2)

[Рис. 193].

3. Торцевая часть опоры цилиндра отвала, каждые

8-10 часов (1) [Рис. 193].

S35259

Рис. 194

8. Торцевая часть штока цилиндра стрелы, каждые

5

8-10 часов (1) [Рис. 196].

5

9. Торцевая часть опоры цилиндра рукояти, каждые

8-10 часов (1) [Рис. 196].

4

S35257

4. Торцевая часть штока цилиндра поворота стрелы,

каждые 8-10 часов (1) [Рис. 194].

120

СМАЗКА ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Рис. 199

Точки смазки (продолжение)

Рис. 197

10

14

14

13

S35262

11

13. Цилиндр ковша, штоковая полость, каждые

8-10 часов (1) [Рис. 199].

S35260

14. Оси вращения связки ковша, каждые 8-10 часов

10. Торцевая часть штока цилиндра рукояти, каждые

(2) [Рис. 199].

8-10 часов (1) [Рис. 197].

Рис. 200

11. Ось вращения рукояти, каждые 8-10 часов (1)

[Рис. 197].

Рис. 198

15

12

12

16

S35263

15. Шарнир связки ковша, каждые

8-10 часов

(1)

[Рис. 200].

S35261

16. Оси вращения ковша, каждые

8-10 часов

(2)

12. Торцевая часть опоры цилиндра ковша, каждые

[Рис. 200].

8-10 часов (1) [Рис. 198].

121

СМАЗКА ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

ПРИМЕЧАНИЕ. При необходимости для защиты

привода равномерно нанесите

Точки смазки (продолжение)

смазку высокой консистенции на

поверхности износа с обеих

Рис. 201

сторон экскаватора.

ОСИ ВРАЩЕНИЯ

Проверка и техническое обслуживание

Рис. 203

19

18

17

2

3

1

2

S35264

17. Торцевая часть опоры цилиндра поворота

стрелы, каждые 8-10 часов [Рис. 201].

1

3

18. Основа поворотной платформы, каждые 50 часов

S35269

[Рис. 201].

19. Шестерня поворотной платформы, каждые

50

Оси и цилиндры (элемент 1) оборудованы крупным

часов. Впрысните смазку четыре раза с помощью

штырем, который крепится с помощью болта

смазочного шприца. Разверните поворотную

(элемент 2) и двойных гаек (элемент 3) [Рис. 203].

платформу на

180 градусов и повторите

процедуру [Рис. 201].

Две гайки

(элемент 3) используются в качестве

стопорных гаек, удерживающих болт (элемент 2) без

ПРИМЕЧАНИЕ. Избыточное смазывание поворот-

его затягивания к основанию штыря. После

ной платформы может привести к

затягивания гаек

(элемент 3) болт

(элемент 2)

повреждению

уплотнителя.

[Рис. 203] должен свободно вращаться. Информацию

Впрысните смазку четыре или

о запасных частях можно получить у агента по

пять раз с помощью смазочного

продаже продукции компании Bobcat.

шприца. Поверните платформу на

90 градусов и повторите проце-

дуру три раза.

Рис. 202

20

20

S35924

20. Труба для раздвижения гусеницы

(при

необходимости) [Рис. 202].

122

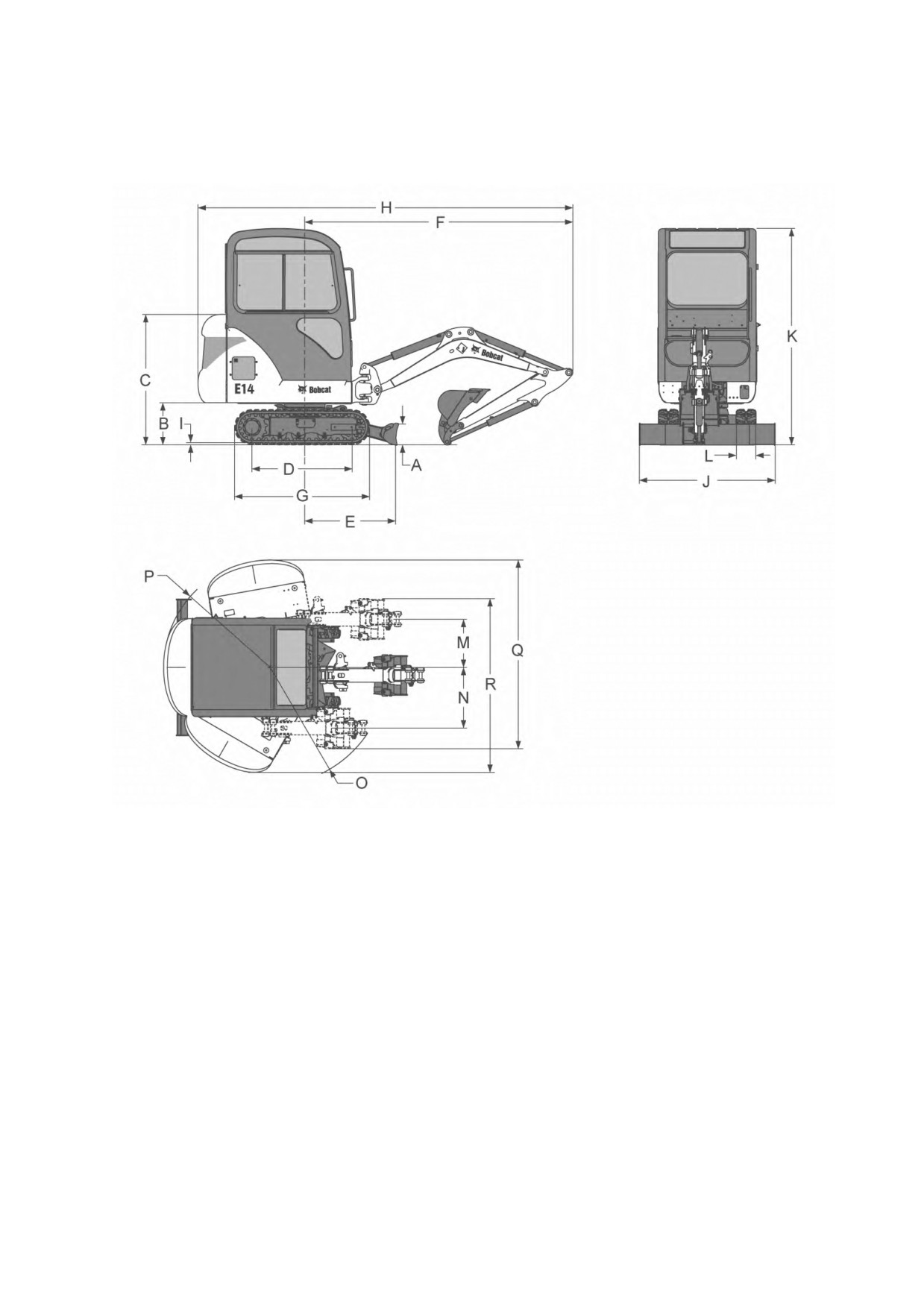

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА

Экскаватор E14 — размеры машины

•

Все размеры приведены в миллиметрах.

•

Когда это применимо, спецификации соответствуют стандартам SAE или ISO и могут быть изменены без

уведомления.

(A) Высота подъема ножа

210 мм

(B) Расстояние, от поворотной части до грунта

421 мм

(C) От грунта до двигателя

1299 мм

(D) Длина контакта гусениц с поверхностью

1006 мм

(E) От центральной линии машины до ножа

1260 мм

(F) Мин. радиус при движении

2685 мм

(G) Общая длина гусениц в сборе

1354 мм

(H) Общая длина при движении

3753 мм

(I) Высота выступа гусеницы

25 мм

(J) Ширина ножа

980/1363 мм

(K) Высота

2157 мм

(L) Ширина гусеницы

200 мм

(M) От центральной линии машины до центральной линии навесного оборудования,

480 мм

при макс. повороте влево

(N) От центральной линии машины до центральной линии навесного оборудования,

605 мм

при макс. повороте вправо

(O) Минимальный радиус поворота

1179 мм

(P) Клиренс стрелы, задний

1068 мм

(Q) Рабочая ширина при максимальном повороте вправо

1873 мм

(R) Рабочая ширина при максимальном повороте влево

1722 мм

127

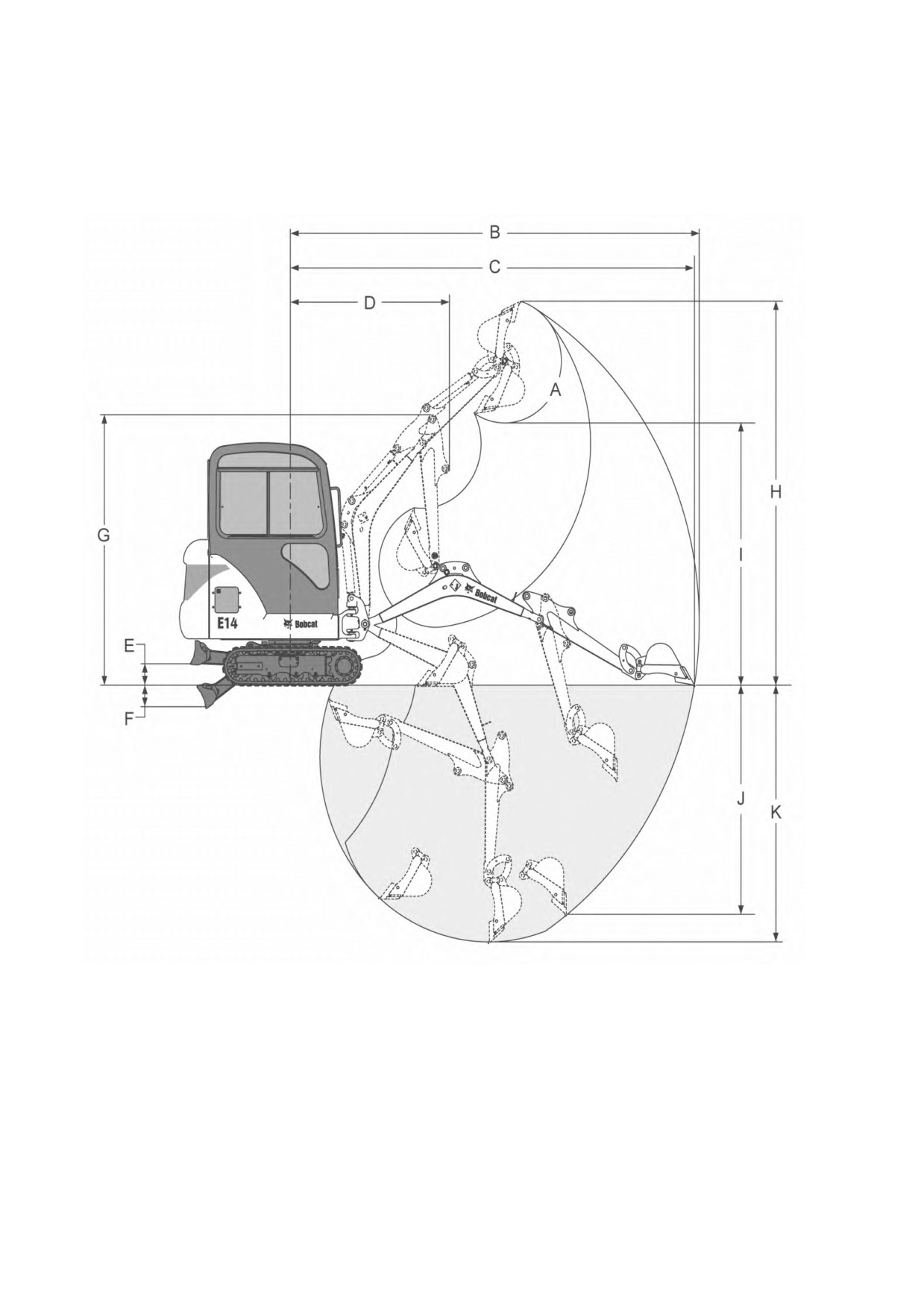

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Рабочий диапазон

•

Все размеры приведены в миллиметрах.

•

Когда это применимо, спецификации соответствуют стандартам SAE или ISO и могут быть изменены без

уведомления.

(A) Угол поворота ковша

196°

(B) Макс. радиус выгрузки навесного оборудования

3980 мм

(C) Макс. радиус выгрузки на уровне грунта

3936 мм

(D) Макс. радиус выгрузки навесного оборудования, стрела полностью поднята, рукоять

1551 мм

полностью втянута

(E) Макс. высота подъема ножа

293 мм

(F) Макс. глубина опускания ножа

383 мм

(G) Макс. высота навесного оборудования, рукоять втянута

2390 мм

(H) Макс. высота зубьев ковша

3398 мм

(I) Макс. высота разгрузки

2318 мм

(J) Макс. высота вертикальной стенки при выемке грунта

2010 мм

(K) Макс. глубина выемки грунта

2301 мм

128

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Номинальная грузоподъемность (кроме погрузочно-разгрузочных операций)

•

Все размеры приведены в миллиметрах.

•

Когда это применимо, спецификации соответствуют стандартам SAE или ISO и могут быть изменены без

уведомления.

Номинальная грузоподъемность через нож, нож опущен

Высота точки

Макс. радиус [R]

Грузоподъемность

Грузоподъемность

Грузоподъемность

подъема [H] (мм)

(мм)

при макс. радиусе (кг)

при радиусе 2000 мм

при радиусе 3000 мм

2000

2950

284*

1000

3340

291*

371*

309*

Уровень земли

3330

283*

641*

343*

-1000

2850

281*

532*

Номинальная грузоподъемность через нож, нож поднят

Высота точки

Макс. радиус [R]

Грузоподъемность

Грузоподъемность

Грузоподъемность

подъема [H] (мм)

(мм)

при макс. радиусе (кг)

при радиусе 2000 мм

при радиусе 3000 мм

2000

2950

138

1000

3340

107

312*

134

Уровень земли

3330

98

227

119

-1000

2850

121

212

Номинальная грузоподъемность через борт, нож поднят

Высота точки

Макс. радиус [R]

Грузоподъемность

Грузоподъемность

Грузоподъемность

подъема [H] (мм)

(мм)

при макс. радиусе (кг)

при радиусе 2000 мм

при радиусе 3000 мм

2000

2950

125

1000

3340

94

245

117

Уровень земли

3330

88

198

107

-1000

2850

111

202

Номинальная грузоподъемность через борт, нож поднят, гусеницы раздвинуты

Высота точки

Макс. радиус [R]

Грузоподъемность

Грузоподъемность

Грузоподъемность

подъема [H] (мм)

(мм)

при макс. радиусе (кг)

при радиусе 2000 мм

при радиусе 3000 мм

2000

2950

216

1000

3340

169

371*

204

Уровень земли

3330

162

360

194

-1000

2850

201*

341*

* Номинальная грузоподъемность (гидропривод)

129

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Эксплуатационные характеристики

Усилие внедрения в грунт, рукоять

8580 Н

(согласно ISO 6015)

Усилие внедрения в грунт, ковш (согласно

13140 Н

ISO 6015)

Тяговое усилие на крюке (теоретическое

14854 Н

при 90 % мощности)

Давление на грунт, с резиновыми

31 кПа

гусеницами

Время выполнения функций

Время поднятия стрелы

4,5 с

Время опускания стрелы

4,0 с

Время поворота ковша

2,6 с

Время опрокидывания ковша

2,0 с

Время втягивания стойки ковша

2,4 с

Время выдвижения стойки ковша

3,2 с

Время поворота стрелы влево

3,6 с

Время поворота стрелы вправо

4,1 с

Время поднятия ножа

1,6 с

Время опускания ножа

1,8 с

Скорость поворота кабины

10,2 об/мин.

Массовые характеристики

Рабочая масса с навесом,

1303 кг

оборудованным системой ROPS, с

резиновыми гусеницами и ковшом

Дополнительная масса для кабины

129 кг

Уменьшение массы при транспортировке

39 кг

Органы управления

Двигатель

Рукоятка управления справа от сиденья оператора

Запуск

Переключатель (с замком зажигания) стартера и экстренного

выключения

Отвал

Правая рукоятка

Поворот стрелы

Правая педаль управления

Гидравлика

Два джойстика управляют стрелой, ковшом, рукоятью и поворотом

кабины

Вспомогательная гидравлика.

Левая педаль управления

Тормоз поворота кабины

Гидравлическая блокировка двигателя

Блокиратор поворота кабины

Блокировка стопорным пальцем

Управление движением

Управление направлением и скоростью производится при помощи

двух рычагов

130

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Двигатель

Марка/модель

Kubota D722-E2B-BC-5-SI

Тип топлива

Дизельное

Система охлаждения

Жидкостная

Максимальная мощность при 2500 об/

9,9 кВт

мин. (согласно ISO 9249)

Максимальное число оборотов,

2500 об/мин.

ограниченное регулятором

Высокие обороты холостого хода

2800 об/мин.

Малые обороты холостого хода

1275-1375 ОБОРОТОВ В МИНУТУ

Крутящий момент при 2000 об/мин. (SAE

42,2 Н•м

Net)

Число цилиндров

3

Рабочий объем цилиндров

0,72 л

Диаметр

67 мм

Ход

68 мм

Воздушный фильтр

Сухой сменный бумажный картридж

Зажигание

Сжатие дизельного топлива

Средство запуска

Предпусковой нагреватель

Электрические соединения

Генератор

12 В — 40 А — с открытой рамой и внутренним регулятором

Аккумулятор

12 В — 530 A при проворачивании коленчатого вала непрогретого

двигателя при -18 °C — резервная емкость 75 мин.

Стартер

12 В — с редуктором — 1,4 кВт

Гидравлическая система

Тип насоса

Двухсекционные шестеренчатые насосы с приводом

Мощность насоса 1

10,00 л/мин.

Мощность насоса 2

11,25 л/мин.

Мощность насоса 3

11,25 л/мин.

Общая производительность насоса

32,50 л/мин.

Сброс давления в контурах поворота

138 бар

кабины

Сброс давления в контурах гидравлики

227 бар

оборудования

Сброс давления на штуцере рукояти,

250 бар

на торце основания и штока

Сброс давления на штуцере стрелы, на

210-250 бар

торце основания и штока

Сброс давления на штуцере ковша, на

250 бар

торце основания и штока

Перепускной клапан главного

1,72 бара

гидравлического фильтра

Гидрораспределитель

С открытым центром, параллельного типа, с девятью золотниками

Гидравлический фильтр

Полнопоточный сменный

Гидравлические магистрали

Трубопроводы, шланги и фитинги согласно стандарту SAE

Подача на доп. гидравлику

32,50 л/мин. до 110 бар

21,25 л/мин. свыше 110 бар

131

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Цилиндры гидравлической системы

Цилиндр стрелы

С амортизацией при подъеме

Диаметр цилиндра стрелы

63,5 мм

Шток цилиндра стрелы

38,1 мм

Ход поршня цилиндра стрелы

438,9 мм

Цилиндр рукояти

Амортизация

Диаметр цилиндра рукояти

57,2 мм

Шток цилиндра рукояти

38,1 мм

Ход поршня цилиндра рукояти

419,9 мм

Цилиндр ковша

Без амортизации

Диаметр цилиндра ковша

50,8 мм

Шток цилиндра ковша

31,8 мм

Ход поршня цилиндра ковша

385,1 мм

Цилиндр поворота стрелы

Без амортизации

Диаметр цилиндра поворота стрелы

69,9 мм

Шток цилиндра поворота стрелы

31,8 мм

Ход поршня цилиндра поворота стрелы

429,3 мм

Цилиндр ножа

Без амортизации

Диаметр цилиндра ножа

57,2 мм

Шток цилиндра ножа

31,8 мм

Ход поршня цилиндра ножа

108,0 мм

Цилиндр ходовой части

Без амортизации

Диаметр цилиндра ходовой части

44,5 мм

Шток цилиндра ходовой части

25,4 мм

Ход поршня цилиндра ходовой части

350,0 мм

Система привода

Ходовой двигатель

Привод каждой гусеницы осуществляется с помощью

гидравлического двигателя с осевым поршнем

Редуктор привода

Планетарный двухступенчатый редуктор с отношением 23,0:1

Тяга привода

Ширина гусениц, резиновые, в

200 мм

стандартной комплектации

Натяжители гусениц

Натяжители смазочного типа, резиновые

Тип гусениц, в стандартной комплектации

Полупрофильные, резиновые

Скорость движения

2,1 км/ч

Скорость движения, высокая (доп. узел)

3,5 км/ч

Ходовая часть

Опорные катки с уплотнителями, с коробчатой рамой опорных катков

Количество опорных катков на каждой

3

стороне

Преодолеваемый уклон при движении

30°

вниз по склону или вверх по склону

задним ходом

Допустимый уклон при движении поперек

15°

склона

Преодолеваемый уклон при движении

15°

вверх по склону

132

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Заправочные емкости

Система охлаждения

5,7 л

Смазка двигателя и масляный фильтр

3,5 л

Топливный бак

23,8 л

Гидравлический резервуар

11,2 л

Гидравлическая система, при втянутых цилиндрах

18,8 л

ковша и рукояти, ковш на земле, нож опущен

Ходовой двигатель (каждый)

0,5 л

Комплект приборов

•

Счетчик моточасов

•

Топливомер

•

Указатель температуры двигателя со звуковой сигнализацией

•

Индикатор давления масла в двигателе со звуковой сигнализацией

•

Индикатор заряда аккумуляторной батареи со звуковой сигнализацией

•

Индикатор предпускового нагревателя

•

Индикатор блокировки консоли управления

Спецификация жидкостей

Охлаждающая жидкость двигателя

Водный раствор полипропиленгликоля (53 % к 47 %),

обеспечивающий защиту от замерзания до -37 °C

Банка на 5 л — 6904844A, контейнер на 25 л — 6904844B,

бочка на 209 л — 6904844C, бак на 1000 л — 69044844D

Моторное масло

Масло должно соответствовать классу CD, CE, CF4, CG4

или выше по рабочей классификации API.

Рекомендуемый класс вязкости по SAE для

предполагаемого диапазона температур.

(СМАЗОЧНЫЕ МАТЕРИАЛЫ ДЛЯ КАРТЕРА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ)

SAE 40W ИЛИ 20W-50

SAE 10W-30

SAE 15W-40

SAE 30W

* SAE5W-30

SAE 20W-20

SAE 10W

СИНТЕТИЧЕСКОЕ МАСЛО (используйте рекомендации

производителя синтетического масла)

* Может использоваться только при наличии для данного

класса дизельного двигателя.

При использовании синтетического масла следуйте

рекомендациям изготовителя масла.

Гидравлическое масло

Bobcat Superior SH, банка на 5 л - 6904842A, контейнер на

25 л - 6904842B, бочка на 209 л - 6904842C, бак на 1000 л -

6904842D

Bobcat Bio Hydraulic, банка на 5 л - 6904843A, контейнер на

25 л - 6904843B, бочка на 209 л - 6904843C, бак на 1000 л -

6904843D

133

СПЕЦИФИКАЦИИ ЭКСКАВАТОРА (ПРОДОЛЖЕНИЕ)

Параметры влияния на окружающую среду

Уровень шума LpA (уровень шума в

— дБ(А)

Уровень шума LWA (уровень звукового

90 дБ(A)

октавном диапазоне)

давления)

(директива Европейского союза

(директива Европейского союза 2000/14/

2000/14/EC)

EC)

Уровень шума на рабочем месте оператора

76 дБ(A)

Неизвестно

— дБ(А)

(директива Европейского союза

2006/42/EC)

Вибрация всего корпуса

ниже

Неизвестно

— м/с²

(ISO 2631-1) (предел 0,5 м/с²)

0,5 м/с²

Вибрация стрелы

ниже

Неизвестно

— м/с²

(ISO 5349-1) (предел 2,5 м/с²)

2,5 м/с²

Диапазон температур

Работа и хранение

От -17 °C до +43 °C

134

содержание      ..     4      5      6
