Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 59
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
35
34
25
30
47
W1V1-02-04-013
W178-02-04-016
W2-4-54
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
53. Установите заглушку (30) на картер шестерен
(47).
: 22 мм
54. Намотайте уплотнительную ленту на уголко-
вый штуцер. Установите уголковый штуцер на
картер шестерен (47). Через уголковый штуцер
залейте моторное масло (1,0 л).
55. Намотайте уплотнительную ленту на пробку.
Установите пробку на уголковый штуцер.
: 30 мм
: 39,5 Н⋅м (4,0 кгс⋅м)

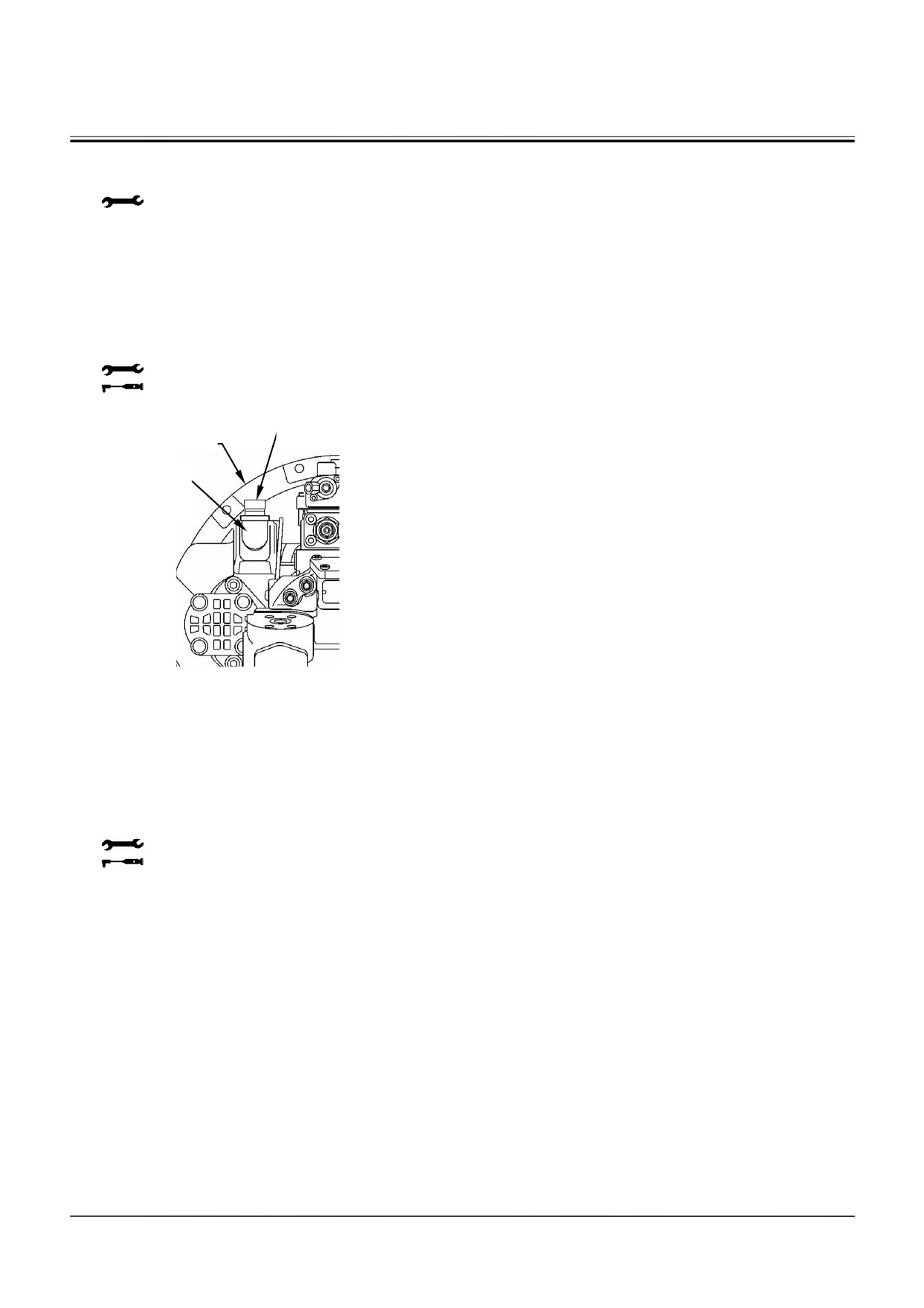

Пробка
47
Уголковый
штуцер
W1V1-02-04-010
ВАЖНО: Отверстие сапуна на пробке
(25)
расположено на левой стороне, если
смотреть с передней стороны карте-
ра шестерен (47).
56. Намотайте уплотнительную ленту на пробку
(25). Установите пробку (25) на картер шесте-
рен (47).
: 17 мм
: 39,5 Н⋅м (4,0 кгс⋅м)
57. Установите масломерный щуп (35) в трубку
(34).
W2-4-55
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

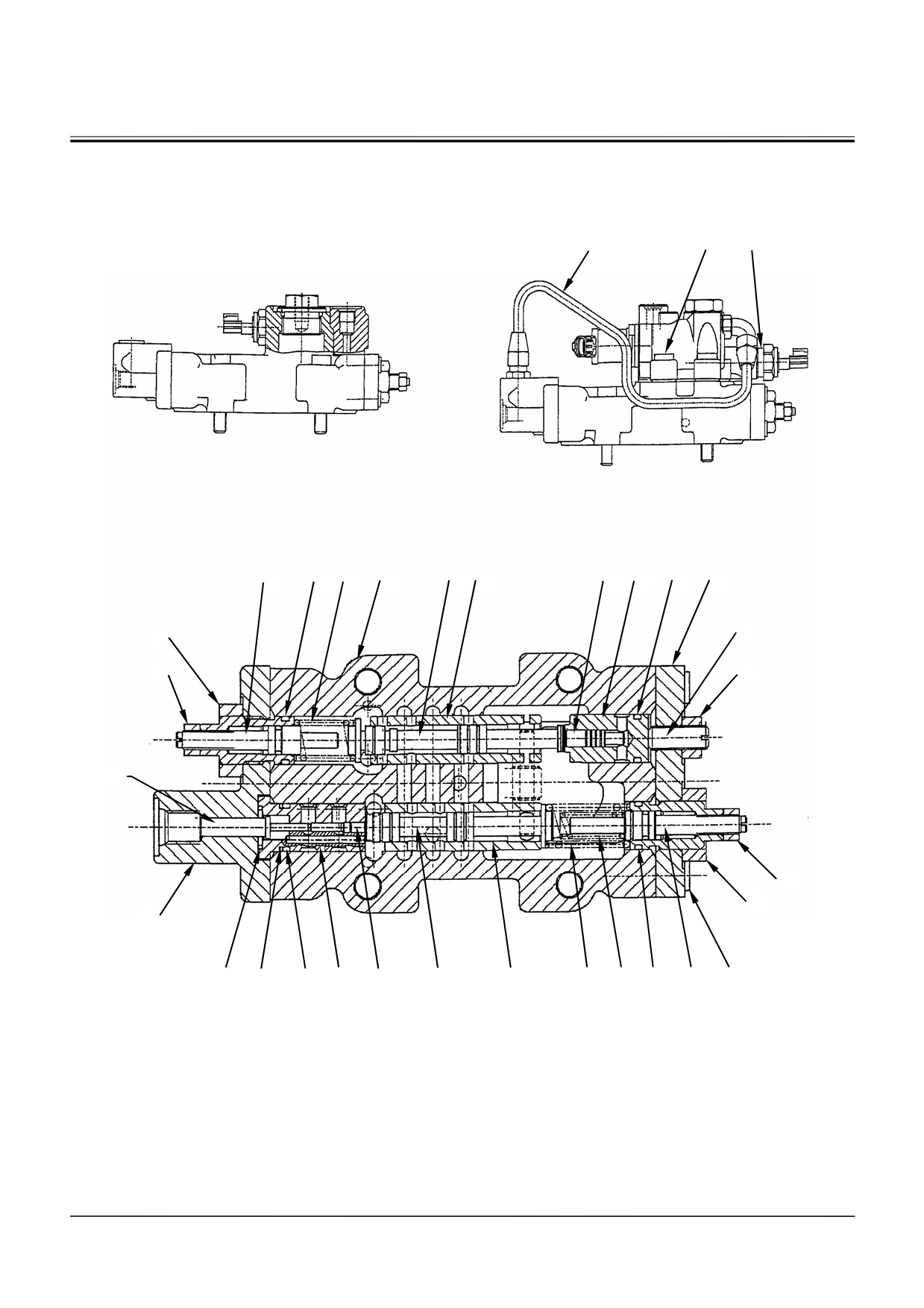

РАЗБОРКА РЕГУЛЯТОРА
1
2
3
Регулятор правого насоса
Регулятор левого насоса
6
7
8
9
10
11
12
13
14
15
16
5
4
17
33
18
19
32
W1V1-02-04-001
31
30
29
28
27
26
25
24
23
22
21
20
1 - Трубопровод
10 - Золотник
19 - Гайка стопорная
28 - Цилиндр
2 - Винт с углублением под
11 - Гильза
20 - Винт с углублением под
29 - Кольцевое уплотнение
ключ (2 шт.)
ключ (8 шт.)
3 - Клапан
12 - Поршень
21 - Упор в сборе
30 - Кольцо опорное
электромагнитный
4 - Гайка стопорная
13 - Цилиндр
22 - Кольцевое уплотнение
31 - Кольцевое уплотнение
5 - Гайка стопорная
14 - Кольцевое уплотнение
23 - Пружина
32 - Крышка
6 - Упор в сборе
15 - Крышка
24 - Пружина
33 - Поршень
7 - Кольцевое уплотнение
16 - Винт регулировочный
25 - Гильза
8 - Пружина
17 - Гайка стопорная
26 - Золотник
9 - Корпус
18 - Гайка стопорная
27 - Поршень
W2-4-56
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Разборка регулятора
Регуляторы применяются на правом насосе и на
5. Удалите пружины (23, 24) из корпуса (9).
левом насосе. Внутреннее устройство регуляторов
полностью идентично. Различие заключается
6. Вставьте круглый стержень в отверстие кор-
только во внешних устройствах.
пуса (9). Надавите на конец золотника (26).
Здесь приводится описание левого регулятора.
Удалите цилиндр (28), гильзу (25) и золотник
(26) из корпуса (9). При этом поршень (27)
ВАЖНО: Не разбирайте регулировочные
будет удален вместе с цилиндром (28).
винты (4, 5, 16, 17, 18 и 19), поскольку
меняются параметры настройки.
7. Удалите поршень (27) из цилиндра (28).
Если разборка регулировочных вин-
тов (4, 5, 16, 17, 18 и 19) является не-
8. Удалите пружину (8) из корпуса (9).
избежной, после сборки необходимо
выполнить регулировки в соответ-
9. Вставьте круглый стержень в отверстие кор-
ствии с методикой проверки рабочих
пуса (9). Надавите на конец золотника (10).
характеристик.
Удалите цилиндр (13), гильзу (11) и золотник
(10) из корпуса (9). При этом поршень (12) бу-
1. Зажмите корпус (9) в тиски. Снимите трубо-
дет удален вместе с цилиндром (13).
провод (1) с корпуса (9).
: 22 мм
10. Удалите поршень (12) из цилиндра (13).
2. Отверните винты с углублением под ключ (2)
(2 шт.). Снимите электромагнитный клапан (3)
с корпуса (9).
: 8 мм
ВАЖНО: Не отворачивайте регулировочный
винт (16) и стопорные гайки (17, 18 и
19), поскольку регулировочные па-
раметры меняются.
3. Отверните винты с углублением под ключ (20)
(4 шт.) на крышке (15). Снимите крышку (15) с
корпуса (9). При этом регулировочный винт
(16) и упор в сборе (21) будут удалены вместе
с крышкой (15).
: 6 мм
ВАЖНО: Не отворачивайте стопорные гайки
(4,
5), поскольку регулировочные па-
раметры меняются.
4. Отверните винты с углублением под ключ (20)
(4 шт.) на крышке (32). Удалите крышку (32) и
поршень (33) с корпуса (9). При этом упор в
сборе (6) будет удален вместе с крышкой (32).
: 6 мм
W2-4-57
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
СБОРКА РЕГУЛЯТОРА
1
2
3
Регулятор правого насоса
Регулятор левого насоса
6
7
8
9
10
11
12
13
14
15
16
5
4
17
33
18
19
32
W1V1-02-04-001
31
30
29
28
27
26
25
24
23
22
21
20
1 - Трубопровод
10 - Золотник
19 - Гайка стопорная
28 - Цилиндр
2 - Винт с углублением под
11 - Гильза
20 - Винт с углублением под
29 - Кольцевое уплотнение
ключ (2 шт.)
ключ (8 шт.)
3 - Клапан
12 - Поршень
21 - Упор в сборе
30 - Кольцо опорное
электромагнитный
4 - Гайка стопорная
13 - Цилиндр
22 - Кольцевое уплотнение
31 - Кольцевое уплотнение
5 - Гайка стопорная
14 - Кольцевое уплотнение
23 - Пружина
32 - Крышка
6 - Упор в сборе
15 - Крышка
24 - Пружина
33 - Поршень
7 - Кольцевое уплотнение
16 - Винт регулировочный
25 - Гильза
8 - Пружина
17 - Гайка стопорная
26 - Золотник
9 - Корпус
18 - Гайка стопорная
27 - Поршень
W2-4-58
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Cборка регулятора
ВАЖНО: Две расточки под гильзы (11, 25) в
9. Установите кольцевое уплотнение (7) и пружи-
корпусе (9) имеют одинаковые диа-
ну (8) на упор в сборе (6), на крышке (32). Ус-
метры. По форме, все детали внутри
тановите крышку (32) на корпус (9) и закрепите
корпуса
(9) почти не отличаются.
винтами с углублением под ключ (20) (4 шт.).
Сверяясь с рисунком, проведите
: 6 мм
сборку регулятора.
: 19,6 Н⋅м (2,0 кгс⋅м)
1. Тщательно очистите все детали и смажьте
10. Установите кольцевое уплотнение (22) и пру-
рабочей жидкостью.
жины (23, 24) на упор в сборе (21), на крышке
(15). Установите крышку (15) на корпус (9) и
2. Вставьте золотник (10) в гильзу (11). Пользуясь
закрепите винтами с углублением под ключ
круглым стержнем, установите гильзу
(11)
(20) (4 шт.).
приблизительно посередине корпуса
(9).
: 6 мм
Проверьте ориентировку гильзы
(11),
: 19,6 Н⋅м (2,0 кгс⋅м)
золотника (10) и поршня (12).
11. Установите электромагнитный клапан (3) на
3. Установите кольцевое уплотнение (14) на ци-
корпус (9) и закрепите его винтами с углубле-
линдр (13).
нием под ключ (2) (2 шт.).
: 8 мм
: 49 Н⋅м (5,0 кгс⋅м)
4. Установите поршень (12) в цилиндр (13). Ус-
тановите цилиндр (13) в корпус (9).
12. Смажьте пластичной смазкой резьбовую часть
трубопровода (1).
5. Вставьте золотник (26) в гильзу (25). Пользуясь
Установите трубопровод (1) на корпус (9).
круглым стержнем, установите гильзу
(25)
: 22 мм
приблизительно посередине корпуса
(9).
: 34 Н⋅м (3,5 кгс⋅м)
Проверьте ориентировку гильзы
(25)
и
золотника (26).
6. Установите кольцевые уплотнения (29, 31) и
опорное кольцо (30) на цилиндр (28).
7. Установите поршень
(27) в цилиндр
(28).
Вставьте цилиндр (28) в корпус (9).
8. Вставьте поршень (33) в крышку (32), со сто-
роны установочной поверхности корпуса (9).
W2-4-59
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

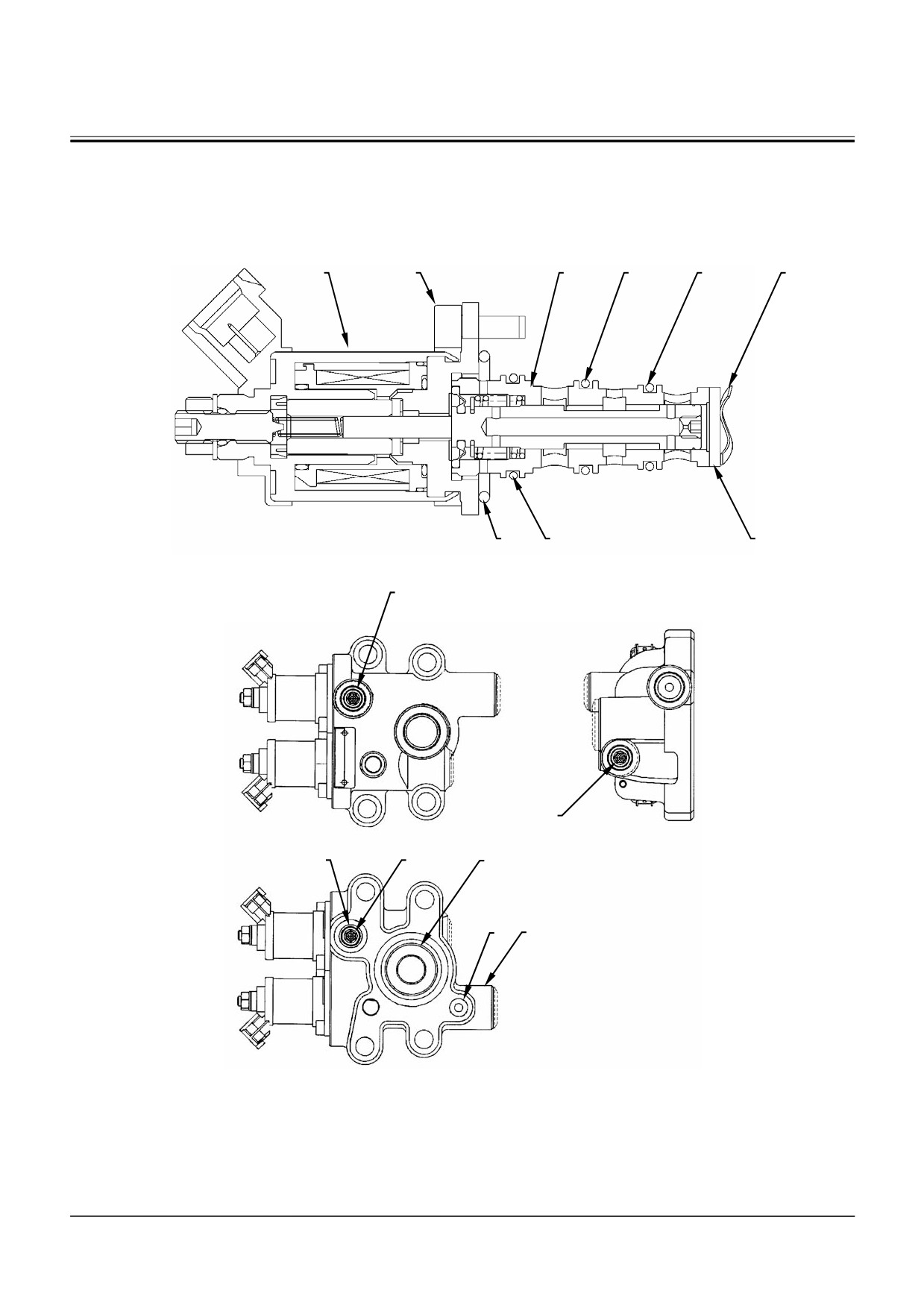

РАЗБОРКА ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА
1
2
3
4
5
6
9
8
7
W1V1-02-04-015
10
10
11
10
12
13
14
W1V1-02-04-002
1 - Электромагнит
5 - Кольцевое уплотнение
9 - Кольцевое уплотнение
12 - Кольцевое уплотнение
2 - Винт с углублением под
6 - Шайба волнистая
10 - Фильтр (3 шт.)
13 - Кольцевое уплотнение
ключ
3 - Гильза
7 - Шайба
11 - Кольцевое уплотнение
14 - Корпус
4 - Кольцевое уплотнение
8 - Кольцевое уплотнение
W2-4-60
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Разборка электромагнитного клапана
4. Удалите фильтры (10) (3 шт.) из корпуса (14).
• Не допускайте повреждения сопрягаемой по-
Удалите кольцевые уплотнения (11, 12, 13).
верхности регулятора.
: 6 мм
• При замене внутренних деталей, замените их
ПРИМЕЧАНИЕ: При очистке фильтра (10),
в комплекте.
сначала обдуйте воздухом
• Не допускайте ударов по электромагниту.
обе поверхности фильтра
• При отсоединении разъема не раскачивайте, а
(10). Затем, обдуйте фильтр
просто потяните его.
(10) воздухом снаружи
(со
стороны резьбовой части).
1. Отверните винт с углублением под ключ (2) (2
шт.). Снимите электромагнит (1) и кольцевое
уплотнение (9).
: 4 мм
ВАЖНО: Не уроните шайбу (7) и волнистую
шайбу (6).
2. Удалите шайбу (7) и волнистую шайбу (6) из
корпуса (14).
3. Удалите кольцевые уплотнения
(4,
5,
8) с
гильзы (3).
W2-4-61
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

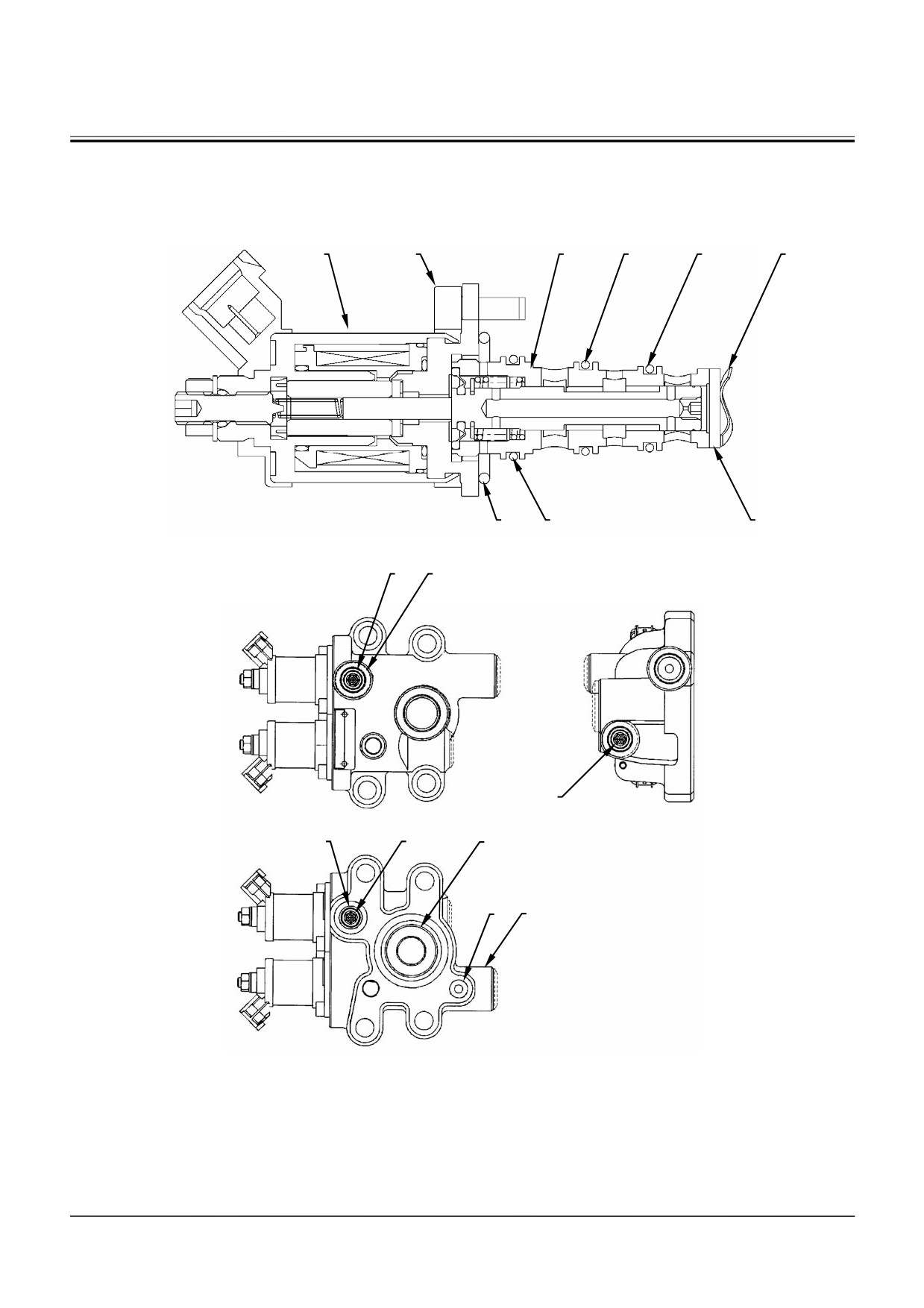

СБОРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
1
2
3
4
5
6
9
8
7
W1V1-02-04-015
10
16
10
11
10
12
13
14
W1V1-02-04-002
1 - Электромагнит
5 - Кольцевое уплотнение
9 - Кольцевое уплотнение
12 - Кольцевое уплотнение
2 - Винт с углублением под
6 - Шайба волнистая
10 - Фильтр (3 шт.)
13 - Кольцевое уплотнение
ключ
3 - Гильза
7 - Шайба
11 - Кольцевое уплотнение
14 - Корпус
4 - Кольцевое уплотнение
8 - Кольцевое уплотнение
W2-4-62
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
Сборка электромагнитного клапана
1. Установите кольцевые уплотнения (11, 12, 13)
и фильтры (10) (3 шт.) в корпус (14).
: 6 мм
: 10+3 Н⋅м (1,0+0,3 кгс⋅м)
2. Установите волнистую шайбу (6) и шайбу (7) в
корпус (14).
ПРИМЕЧАНИЕ: Если корпус (14) устанавли-
вается в горизонтальном по-
ложении, смажьте волнистую
шайбу
(6) и шайбу
(7) пла-
стичной смазкой, чтобы они
не выпали.
После сборки проверьте,
чтобы шайба (7) была уста-
новлена прямо.
3. Установите кольцевые уплотнения (4, 5, 8) на
гильзу (3).
4. Установите кольцевое уплотнение (9) в корпус
(14).
5. Установите электромагнит (1) на корпус (14) и
закрепите винтами с углублением под ключ (2)
(2 шт.).
: 4 мм
: 5+2 Н⋅м (0,5+0,2 кгс⋅м)
W2-4-63
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

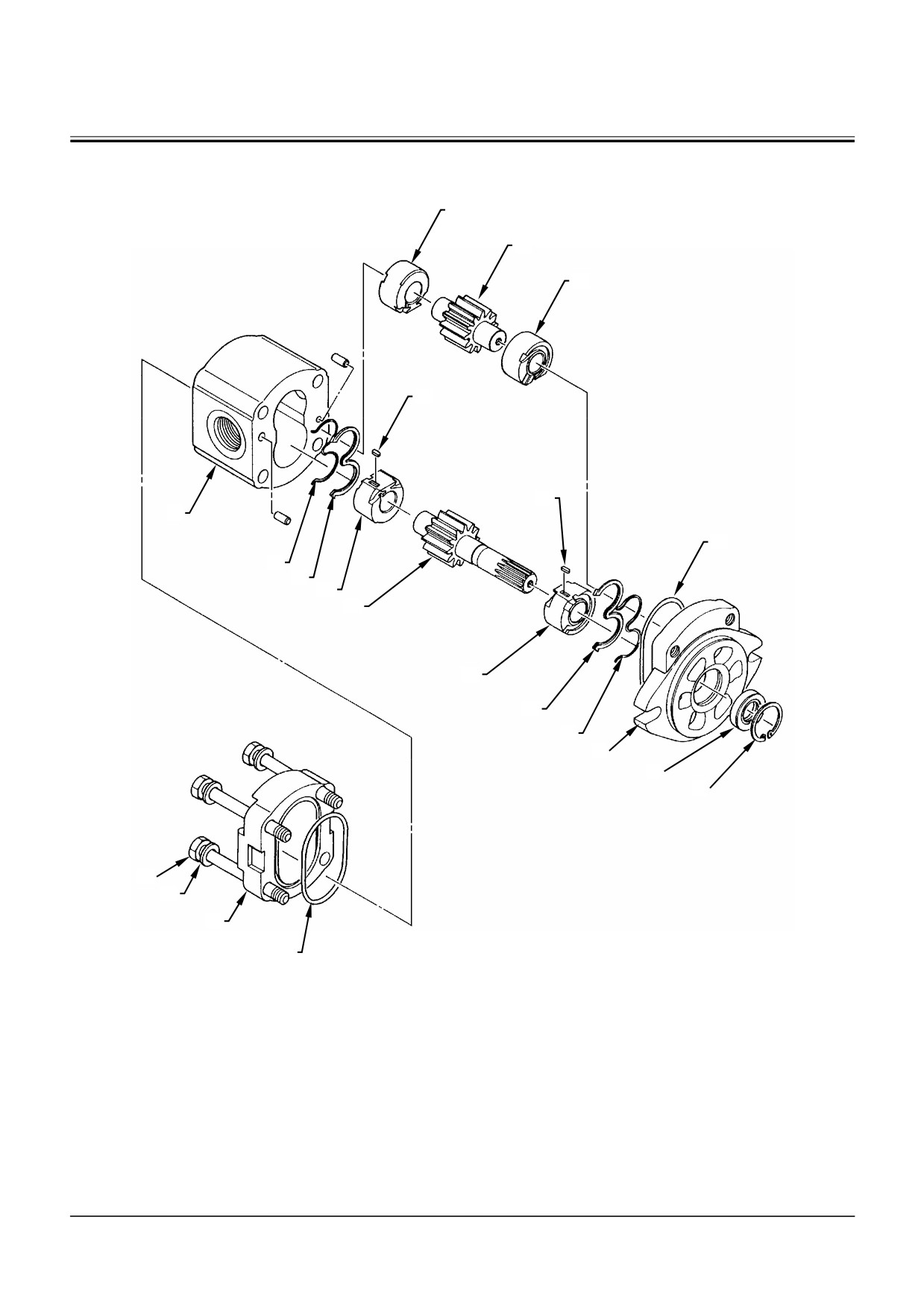

УСТРОЙСТВО НАСОСА СИСТЕМЫ УПРАВЛЕНИЯ
6
14
4
15
15
1
10
2
3
4
5
6
3
2
7
8
9
13
12
11
10
W137-02-04-034
W2-4-64
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
ВАЖНО: Корпус изготовлен из алюминия. Не
повредите корпус. Будьте чрезвычай-
но осторожны, контролируя затяжку
резьбовых соединений.
Номер
Наименование
Размер ключа
Момент затяжки
Количество
Примечание
позиции
детали
(мм)
Н⋅м
(кгс⋅м)
1
Корпус
1
2
Кольцо опорное
2
При сборке смажьте пластичной смазкой
3
Уплотнение
2
При сборке смажьте пластичной смазкой
4
Втулка
2
При сборке смажьте рабочей жидкостью
5
Шестерня
1
6
Втулка
2
При сборке смажьте рабочей жидкостью
7
Фланец
1
Масляное
При сборке смажьте рабочую кромку пластичной
8
1
уплотнение
смазкой
Кольцо
9
1
стопорное
Кольцевое
При сборке смажьте пластичной смазкой
10
2
уплотнение
11
Крышка
1
12
Шайба
4
13
Болт
4
:
17
39…44
(4…4,5)
14
Шестерня
1
15
Шпонка
2
W2-4-65
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

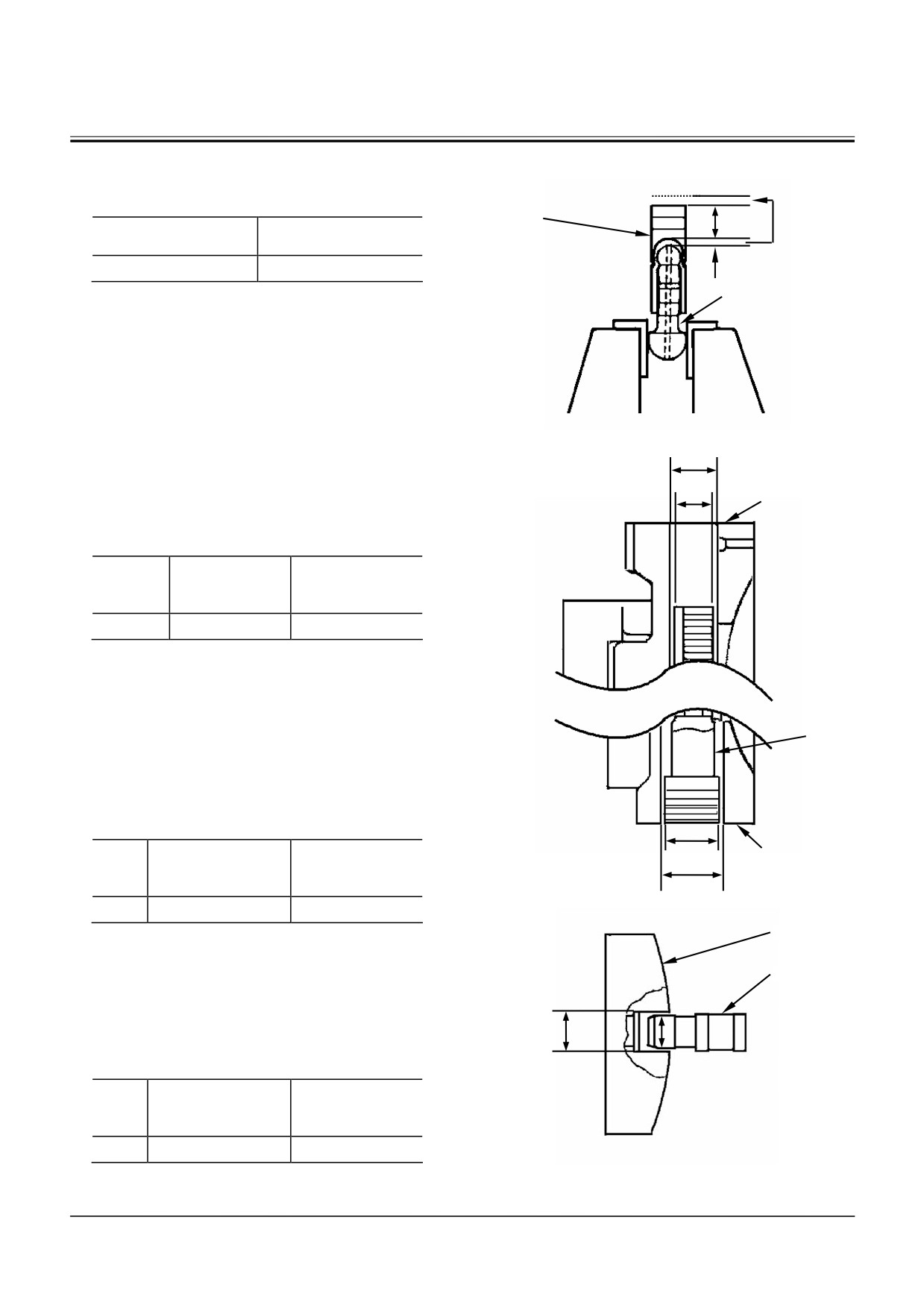

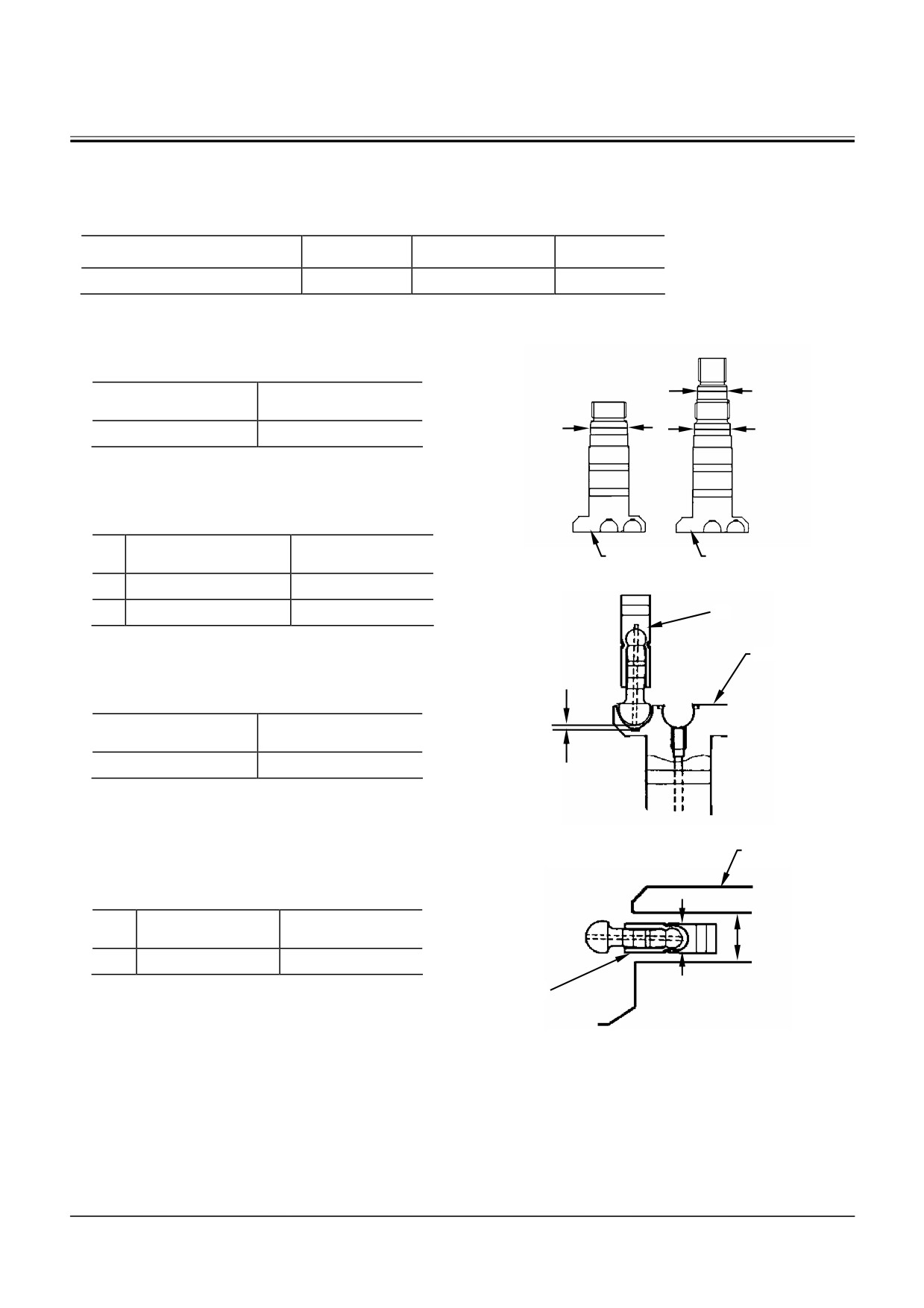

РЕМОНТНЫЕ НОРМАЛИ
Насосный агрегат
Размеры: мм
Стандартное
Предельно
Способ
значение
допустимое значение
устранения
Зазор шестерен (27, 29, 43)
0,68
1,5
Замена

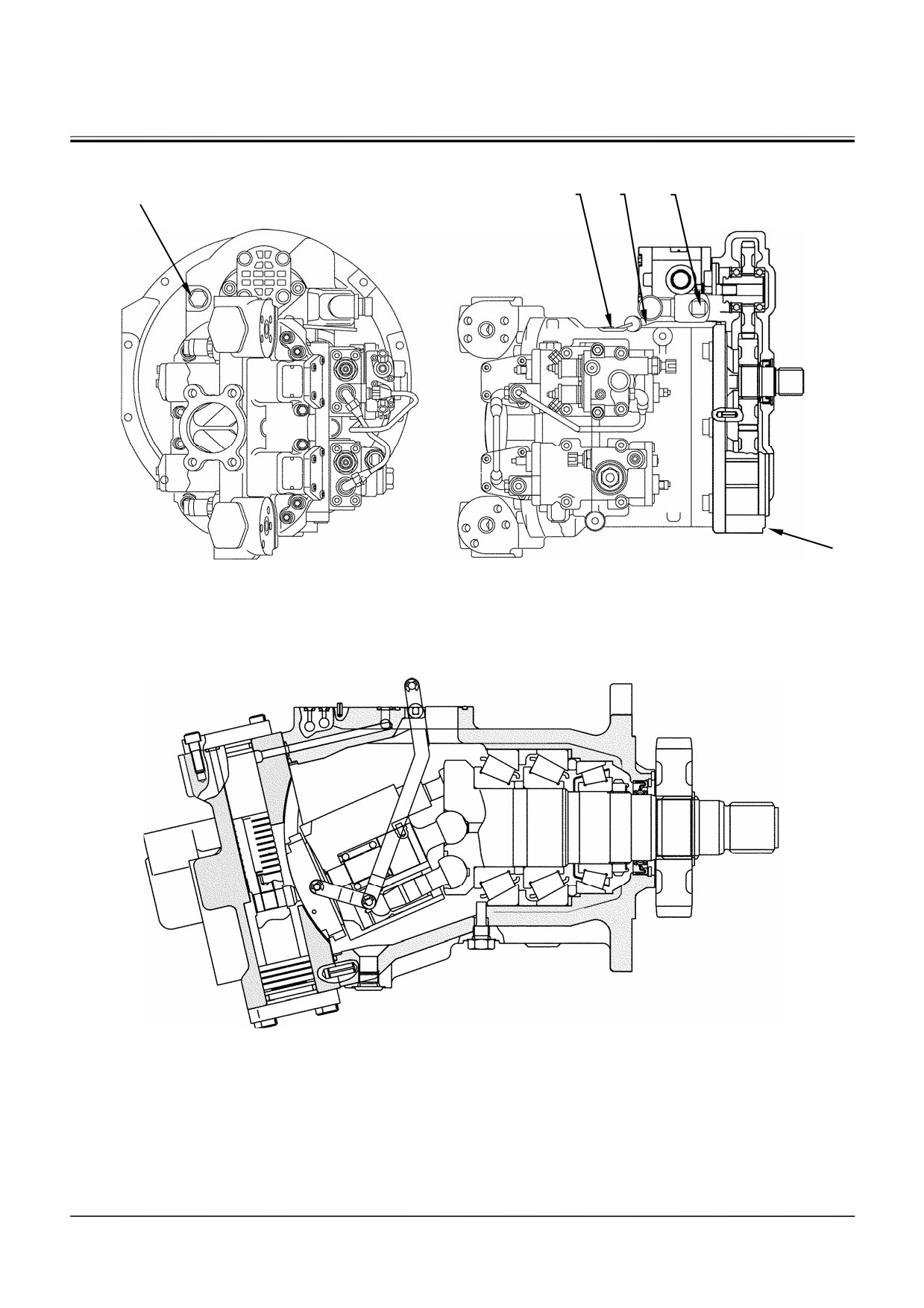

Основной насос
1. Валы (13, 19): толщина шлицев.
Размеры: мм
Стандартное значение
Предельно допустимое
46
значение
49
49
5,4
3,8
2. Валы (13, 19): Наружный диаметр масляного
уплотнения.
Размеры: мм
Стандартное значение
Предельно
13
19
W157-02-04-015
допустимое значение
46
45
44,8
49
55
54,8
17
13, 19
3. Сферическое соединение: зазор между
поршнем (17) и валами (13, 19):
Размеры: мм
Предельно допустимое
Стандартное значение
значение
0,058
0,4
4. Цилиндровый блок: зазор между наружным
диаметром поршня (17) и отверстием в ци-
W178-02-11-105
линдровом блоке (18).
18
Размеры: мм
Стандартное
Предельно
значение
допустимое значение
D
D-a
0,043
0,08
a
17
W178-02-11-106
W2-4-66
ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат
5. Поршень: зазор между поршнем (17) и со-
единительным штоком.
Размеры: мм
17
Стандартное значение
Предельно допустимое
значение
0,15
0,4
Соединительный
шток
W178-02-11-107
D
6. Зазор между внутренним диаметром малой
полости для сервопоршня
(D) и внешним
a
Торец малой
диаметром (a) сервопоршня
полости для
сервопоршня
Размеры: мм
Стандартное
Предельно
значение
допустимое
значение
D-a
0,083
0,2
73
7. Зазор между внутренним диаметром большой
полости для сервопоршня
(D) и внешним
диаметром (а) сервопоршня (73)
Размеры: мм
Торец большой
Стандартное
Предельно
a
полости для
сервопоршня
значение
допустимое
значение
D
W178-02-11-108
D-a
0,079
0,2
77
61
8. Зазор между пальцем
(61) и распредели-
тельным диском (77)
D
a
Размеры: мм
Стандартное
Предельно
значение
допустимое
значение
D-a
0,051
0,3
W178-02-11-109
W2-4-67

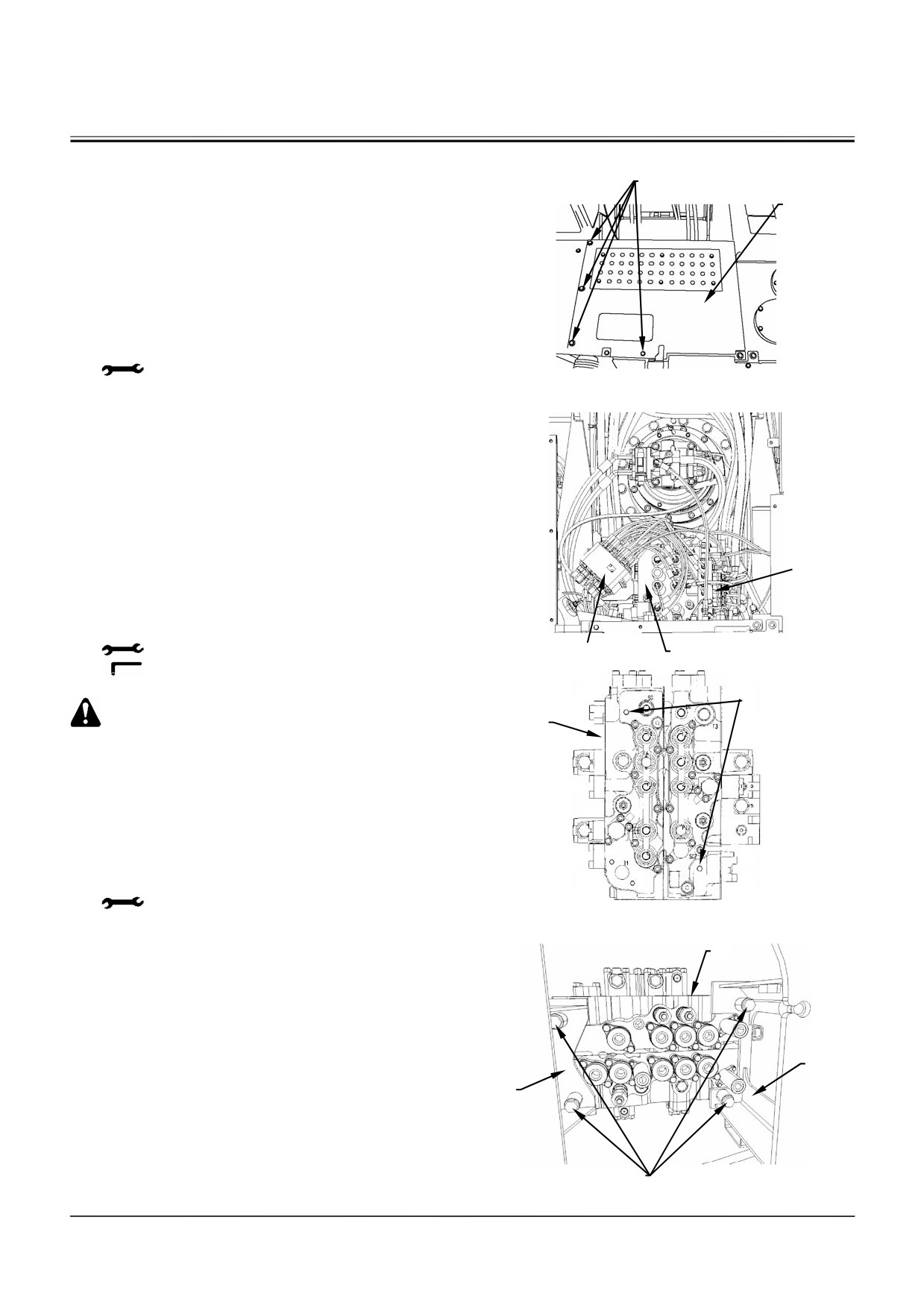

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель

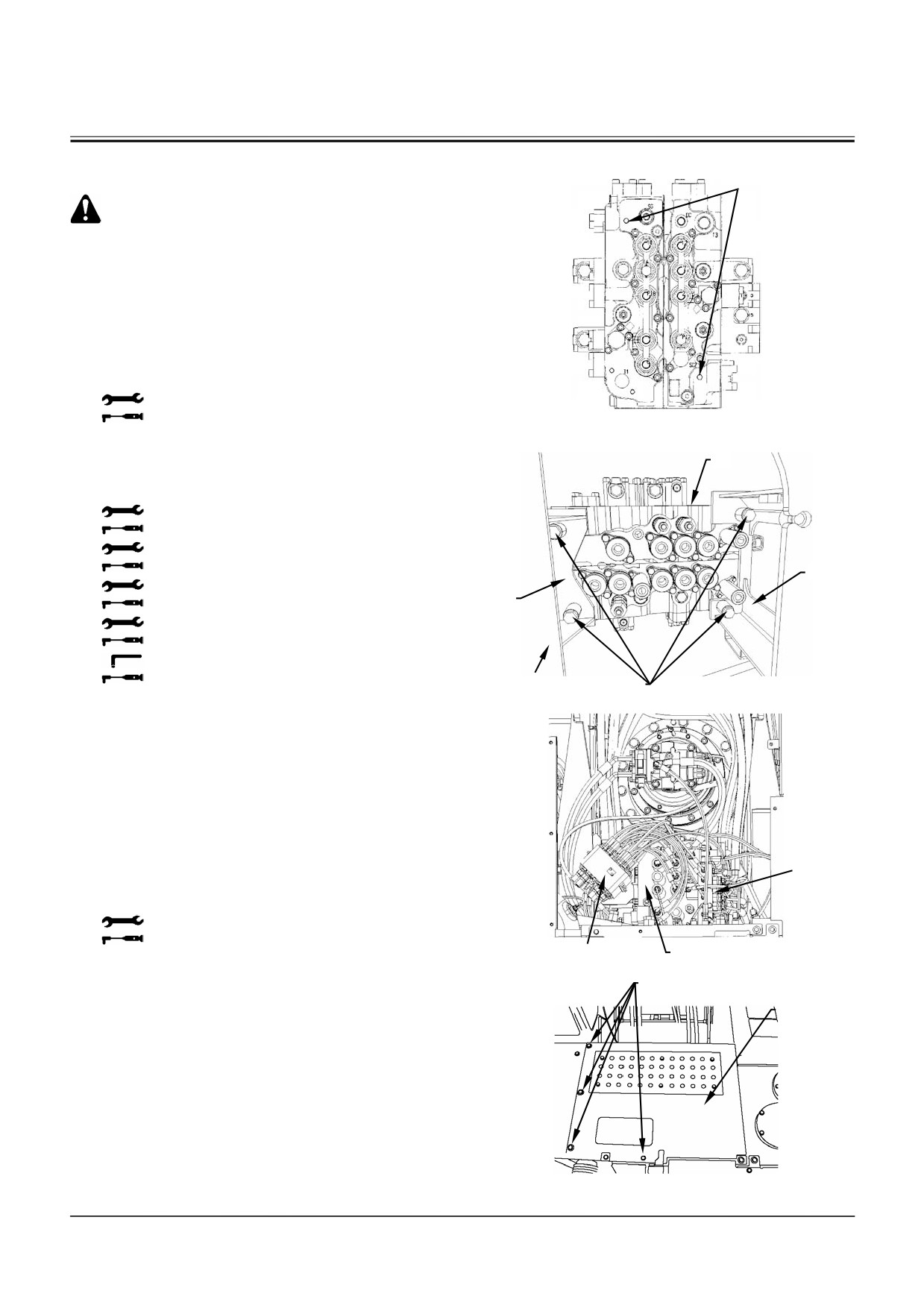

СНЯТИЕ И УСТАНОВКА ГИДРОРАС-
ПРЕДЕЛИТЕЛЯ (КЛАСС ZX200-3, КЛАСС
1
ZX240-3, КЛАСС ZX270-3)
2
ВАЖНО: Прежде чем приступать к работе,
сбросьте давление в гидробаке
(смотрите тему "ВЫПУСК ВОЗДУХА
ИЗ ГИДРОБАКА" на стр. W1-4-1).
Снятие
1. Удалите болты (1) (4 шт.). Удалите крышку (2).
: 17 мм
W1V1-02-10-003
2. Удалите 4-золотниковый блок электромагнит-
ных клапанов и гидрораспределитель системы
управления. Смотрите темы "Снятие и уста-
новка
4-золотникового блока электромагнит-
ных клапанов" (стр. W2-9-1) и "Снятие и уста-
новка гидрораспределителя системы управ-
ления" (стр. W2-10-1) соответственно.
4-золотниковый
3. Удалите все соединительные разъемы, шланги
блок электро-
и трубопроводы из гидрораспределителя (3).
магнитных кла-
панов
Прикрепите идентификационные таблички к
снятым шлангам, чтобы облегчить последую-
щую сборку. Закройте крышками открытые
концы шлангов.
: 17 мм, 19 мм, 22 мм, 36 мм
W1V1-02-05-021
3
: 8 мм
Гидрораспре-
делитель сис-
Отверстия для ус-
темы управле-
тановки рым-болтов
ния
(М10, шаг резьбы
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидрорас-
3
1,75 мм)
пределителя (3): 216 кг
4. Установите рым-болты
(М10, шаг резьбы
1,75 мм) (2 шт.) на гидрораспределитель (3)
и удержите гидрораспределитель (3).
5. Удалите болты (5) (4 шт.) из днища основной
рамы. Поднимите гидрораспределитель (3) и
удалите его с кронштейнов (4, 6).
: 24 мм
W1V1-02-05-063
3
4
6
5
W1V1-02-05-022
W2-5-1
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
Установка
Отверстия для
установки
рым-болтов (М10,
шаг резьбы
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидрорас-
1,75 мм)
пределителя (3): 216 кг
1. Установите рым-болт (М10, шаг резьбы 1,75 мм)
на гидрораспределитель (3). Удержите гидрорас-
пределитель (3).
2. Установите гидрораспределитель (3) на крон-
штейны (4, 6) через днище основной рамы и
зафиксируйте его болтами (5) (4 шт.).
: 24 мм
: 270 Н·м (2,7 кгс·м)
W1V1-02-05-063
3. Установите все соединительные разъемы,
3
шланги и трубопроводы на гидрораспредели-
тель (3).
: 17 мм
: 25 Н·м (2,5 кгс·м)
: 19 мм
: 30 Н·м (3,0 кгс·м)
4
: 22 мм
6
: 40 Н·м (4,0 кгс·м)
: 36 мм
: 180 Н·м (18 кгс·м)
: 8 мм
: 50 Н·м (5,0 кгс·м)
Основная рама
5
W1V1-02-05-022
4. Установите 4-золотниковый блок электромаг-
нитных клапанов и гидрораспределитель сис-
темы управления в гидрораспределитель (3).
Смотрите соответственно темы "Снятие и ус-
тановка
4-золотникового блока электромаг-
нитных клапанов" (стр. W2-10-1) и "Снятие и
установка гидрораспределителя системы
управления" (стр. W2-9-1).
4-золотниковый
блок электро-
5. Установите крышку
(2) и зафиксируйте ее
магнитных
болтами (1) (4 шт.).
клапанов
: 17 мм
: 50 Н·м (5,0 кгс·м)
Гидрораспре-
3
W1V1-02-05-021
делитель сис-
темы управле-
1
ния
2
W1V1-02-10-003
W2-5-2
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель

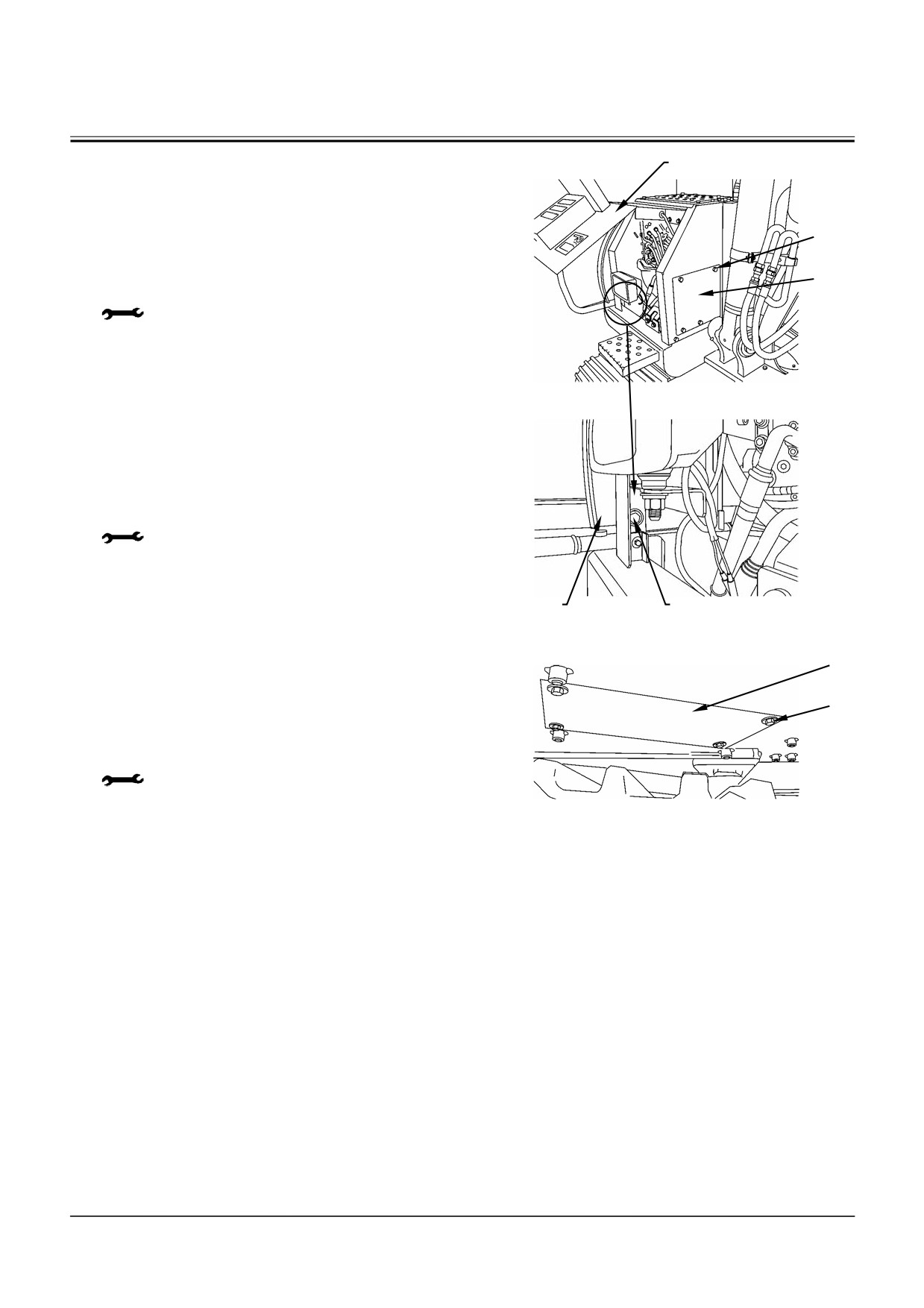

СНЯТИЕ И УСТАНОВКА ГИДРОРАС-
1
ПРЕДЕЛИТЕЛЯ
(КЛАСС ZX225USR-3, КЛАСС 225US-3)
Снятие
2
1. Удалите болты (2) (4 шт.). Удалите крышку (3).
Откройте и заблокируйте переднюю крышку
3
(1).
: 17 мм
W1V1-02-05-075
2. Удалите болт (4). Откройте боковую крышку
(5).
: 17 мм
5
4
W1V1-02-05-076
6
7
3. Удалите болты (7) (4 шт.) из днища основной
рамы. Удалите крышку (6).
: 17 мм
W1V1-02-05-077
W2-5-3
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель

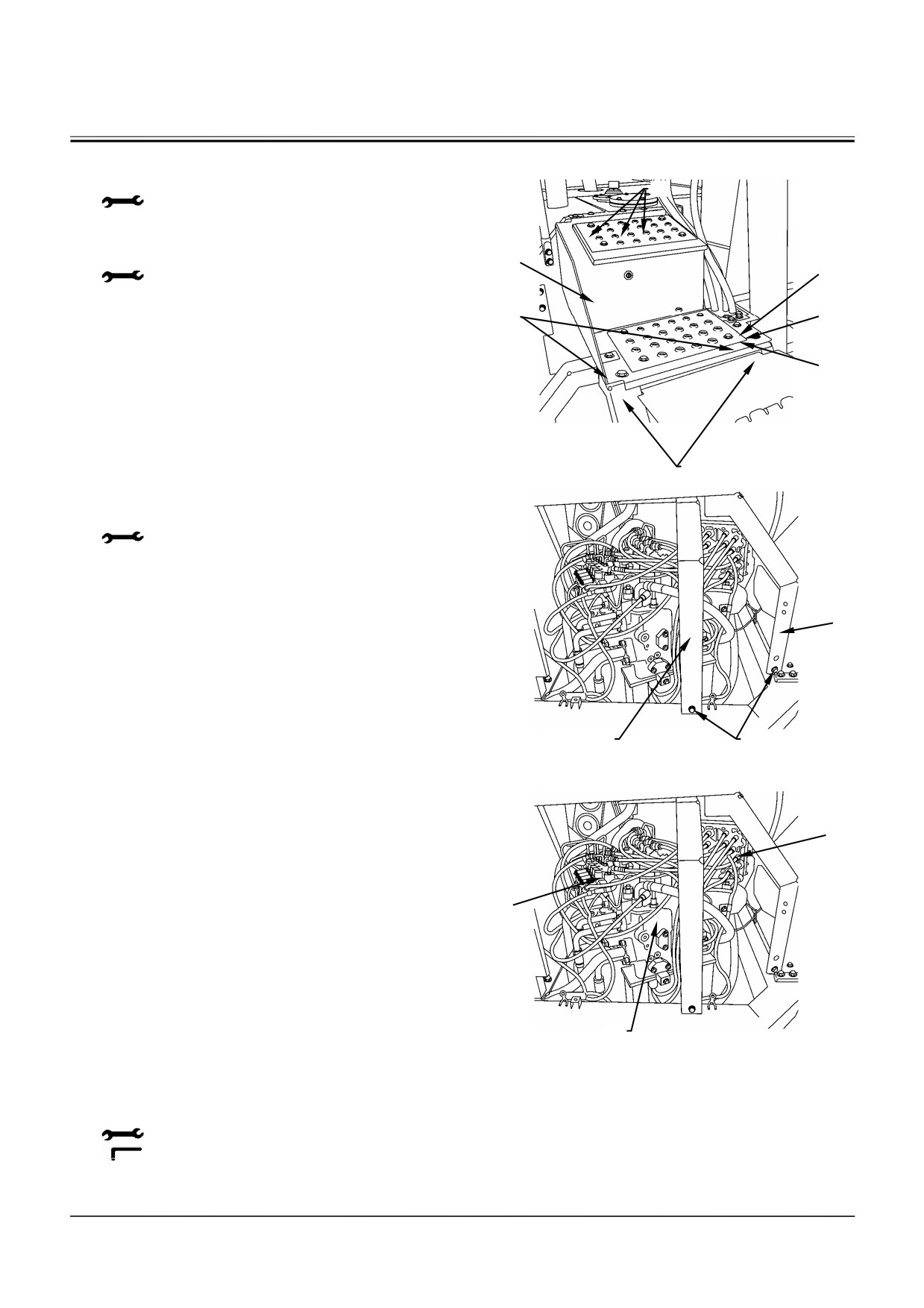

4. Удалите болты
(9,
11)
(по
2 шт.). Удалите
кронштейны (10) (2 шт.).
8
: 17 мм
5. Удалите болты (8) (5 шт.). Снимите нижнюю
крышку (13).
13
: 17 мм
9
12
10
11
W1V1-02-05-078
8
6. Удалите болты (12, 15) (по 2 шт.). Удалите
кронштейны (14, 16).
: 17 мм
14
16
15
W1V1-02-05-079
7. Удалите
гидрораспределитель
системы
управления (17) из гидрораспределителя (18).
17
Что касается снятия гидрораспределителя
системы управления (17), обратитесь к стр.
W2-9-1.
19
8. Удалите 4-золотниковый блок электромагнит-
ных клапанов (19) из гидрораспределителя (18).
Что касается снятия
4-золотникового блока
электромагнитных клапанов (19), обратитесь к
стр. W2-10-1.
18
9. Удалите все шланги и разъемы из гидрорас-
W1V1-02-05-079
пределителя
(18). На все отсоединенные
шланги прикрепите идентификационные бирки
для последующей сборки. На открытые концы
шлангов установите крышки.
: 17 мм, 19 мм, 22 мм, 36 мм
: 8 мм
W2-5-4

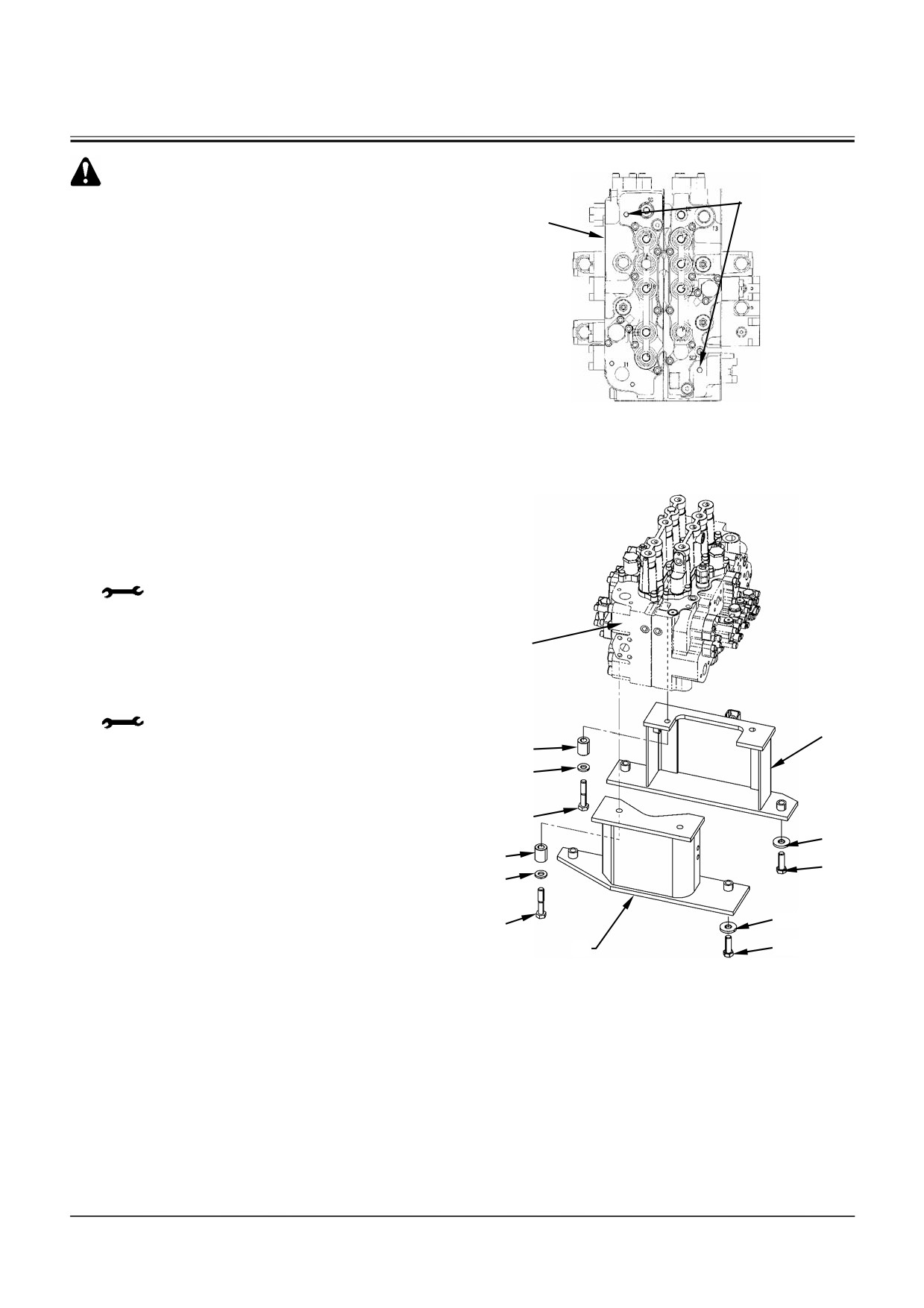

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидрорас-
пределителя (18) в сборе: 230 кг
18
10. Установите рым-болты (М10, шаг резьбы 1,75 мм)
(2 шт.) на гидрораспределитель (18). Удерживайте
гидрораспределитель (18).
W1V1-02-05-063
11. Удалите шайбы (21А) (4 шт.) и болты (21В) (4 шт.)
из днища основной рамы. Поднимите и удалите
кронштейны (20, 24) и гидрораспределитель (18)
из основной рамы.
: 24 мм
12. Удалите болты (22А) (по 2 шт.), шайбы (22В)
(по 2 шт.) и промежуточные кольца (23) (по
18
2 шт.) из кронштейнов
(20,
24). Удалите
кронштейны (20,
24) из гидрораспредели-
теля (18).
: 24 мм
20
23
22B
22A
21A
23
21B
22B
21A
22A
24
21B
W1V1-02-05-086
W2-5-5
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель

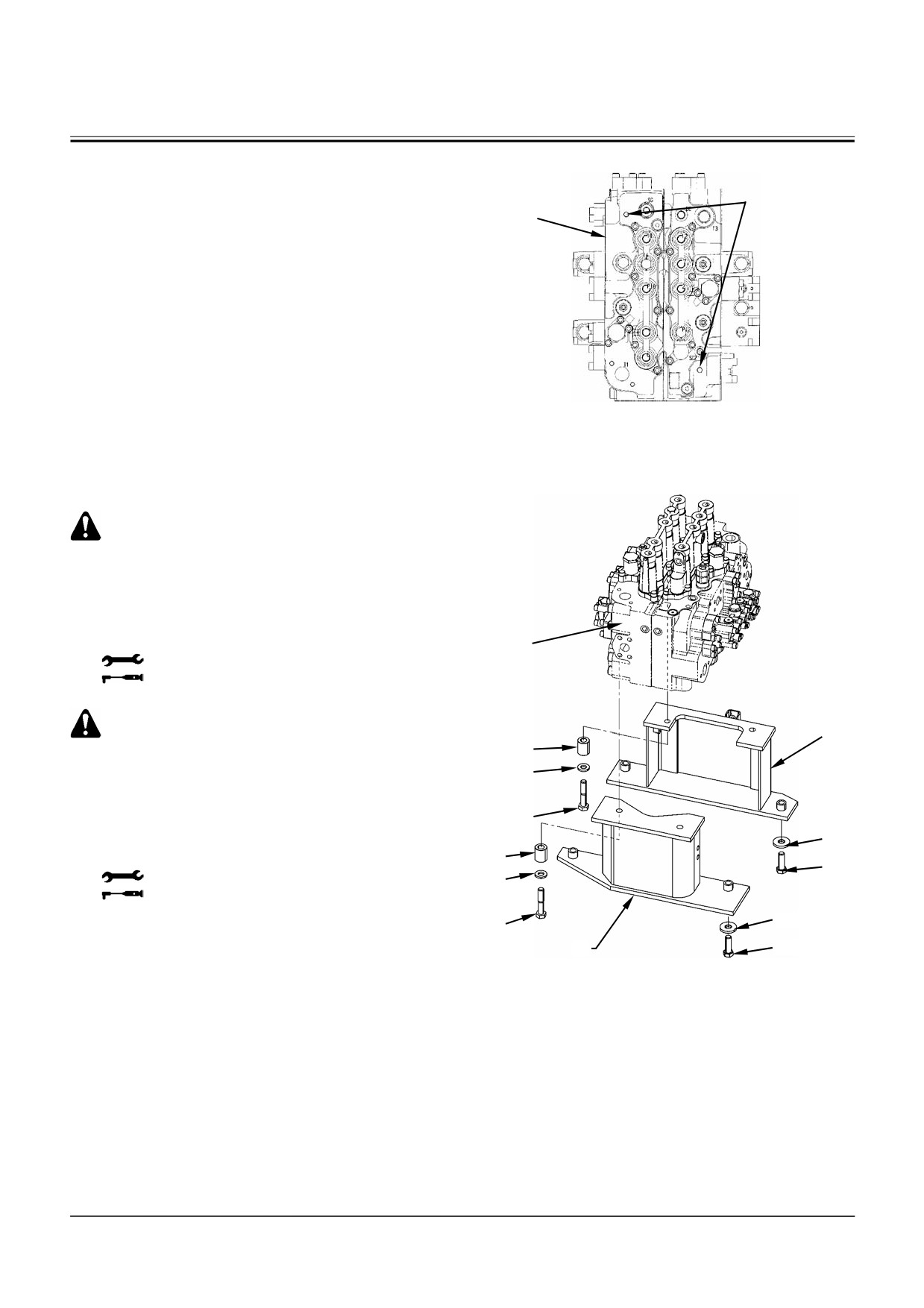

Отверстие для крепле-
Установка
ния рым-болтов (M10,
1. Установите рым-болты
(М10, шаг резьбы
шаг резьбы 1,75 мм)
1,75 мм) (2 шт.) на гидрораспределитель (18)
и удерживайте гидрораспределитель (18).
18
W1V1-02-05-063
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидрорас-
пределителя (18): 216 кг
2. Установите кронштейны (20, 24) на гидрорас-
пределитель (18), пользуясь болтами (22А) (по
2 шт.), шайбами (22В) (по 2 шт.) и промежу-
точными кольцами (23) (по 2 шт.).
18
: 24 мм
: 270 Н·м (27 кгс·м)
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидрорас-
20
пределителя (18) в сборе: 230 кг
23
22B
3. Поднимите и переместите гидрораспредели-
тель (18) в установочное положение на ос-
новной раме. Установите кронштейны (20, 24),
22A
пользуясь болтами (21В) (по 2 шт.) и шайбами
21A
(21А) (по 2 шт.).
23
21B
: 24 мм
22B
: 270 Н·м (27,5 кгс·м)
21A
22A
24
21B
W1V1-02-05-086
W2-5-6
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель

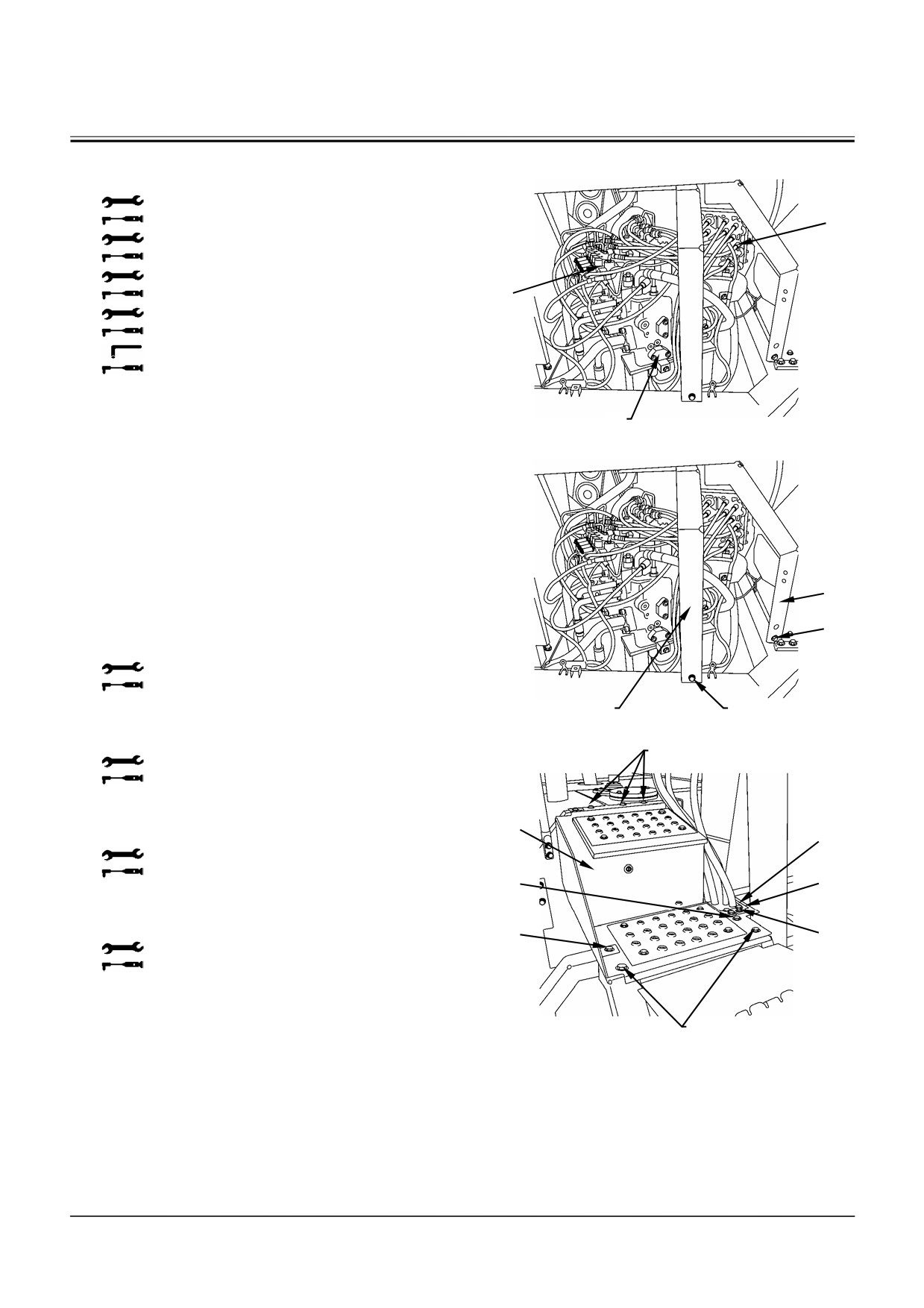

4. Установите все разъемы, шланги и трубопро-
воды на гидрораспределитель (18).
: 17 мм
: 25 Н·м (2,5 кгс·м)
17
: 19 мм
: 30 Н·м (3,0 кгс·м)
: 22 мм
: 40 Н·м (4,0 кгс·м)
19
: 36 мм
: 180 Н·м (18 кгс·м)
: 8 мм
: 50 Н·м (5,0 кгс·м)
5. Установите 4-золотниковый блок электромаг-
18
нитных клапанов (19) на гидрораспределитель
W1V1-02-05-079
(18). Что касается установки 4-золотникового
блока электромагнитных клапанов (19), обра-
титесь к стр. W2-10-1.
6. Установите гидрораспределитель системы
управления (17) на гидрораспределитель (18).
Что касается установки гидрораспределителя
системы управления (17), обратитесь к стр.
W2-9-1.
14
7. Установите кронштейн (16) на основную раму,
15A
пользуясь болтами (12В, 15В).
: 17 мм
: 50 Н·м (5,2 кгс·м)
16
15B
W1V1-02-05-079
8. Установите кронштейн (14) на основную раму,
пользуясь болтами (12А, 15А).
8
: 17 мм
: 50 Н·м (5,2 кгс·м)
9. Установите верхнюю крышку (13), пользуясь
13
болтами (8) (5 шт.).
9
: 17 мм
: 50 Н·м (5,2 кгс·м)
12B
10
10. Установите кронштейны (10) (2 шт.), пользуясь
болтами (9, 11) (по 2 шт.).
12A
11
: 17 мм
: 50 Н·м (5,2 кгс·м)
8
W1V1-02-05-078
W2-5-7
содержание .. 57 58 59 60 ..
