Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 42

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ), ТОПЛИВНАЯ СИСТЕМА

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) 157,

633, 1239, 1240

Код неис-

Неисправность

Код неисправности (Tech 2)

Страница для справки в

правности

Руководстве поиска не-

исправностей в двигателе

157-0

Ненормальное давление в топлив-

P0088

1E-215

ном коллекторе (Первая ступень)

157-0

Ненормальное давление в топлив-

P0088

1E-215

ном коллекторе (Вторая ступень)

157-2

Ненормальное давление в топлив-

P0089

1E-220

ном коллекторе

(Чрезмерное дав-

ление насоса)

633-7

Открыт ограничитель давления

P1095

1E-443

1239-1

Не подается давление к насосу

P0087

1E-207

(Утечка топлива)

1240-1

Не подается давление к насосу

P1093

1E-434

(Утечка топлива)

T5-6-103

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ), ЗАЩИТА ДВИГАТЕЛЯ

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) 110,

190

Код неис-

Неисправность

Код неисправности (Tech 2)

Страница для справки в

правности

Руководстве поиска не-

исправностей в двигателе

110-0

Перегрев

P1173

1E-466

190-0

Разнос

P0219

1E-339

T5-6-104

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ), ЗАЩИТА ДВИГАТЕЛЯ

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) 987,

1485

Код неис-

Неисправность

Код неисправности (Tech 2)

Страница для справки в

правности

Руководстве поиска не-

исправностей в двигателе

987-3

Неисправность контрольной лампы

P0650

1E-429

двигателя

1485-2

Неисправность системы основного

P1625

1E-529

реле (Отсутствует)

T5-6-105

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ), СИСТЕМА ВНУТРЕННИХ ЦЕПЕЙ

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) 628,

1077, 1079, 1080, 10003, 10004, 10005

Код неис-

Неисправность

Код неисправности (Tech 2)

Страница для справки в

правности

Руководстве поиска не-

исправностей в двигателе

628-2

Неисправность ROM

(Постоянная

P0601

1E-417

память)

1077-2

Неисправность IC

(Интегральная

P0606

1E-421

схема) для контроля CPU

(Цен-

тральный процессор)

1079-2

Ненормальное напряжение

5 В-го

P1631

1E-538

источника питания 1

1080-2

Ненормальное напряжение

5 В-го

P1632

1E-541

источника питания 2

10003-2

Неисправность системы привода

P1261

1E-476

топливных форсунок в топливном

коллекторе 1

10004-2

Неисправность системы привода

P1262

1E-487

топливных форсунок в топливном

коллекторе 2

10005-1

Неисправность в цепи зарядки (Ак-

P0611

1E-423

кумуляторная батарея 1)

T5-6-106

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ)

10006, 10007, 10008, 10009, 10010, 10011, 10013

Код неис-

Неисправность

Код неисправности (Tech 2)

Страница для справки в

правности

Руководстве поиска не-

исправностей в двигателе

10006-1

Неисправность в цепи зарядки (Ак-

P0612

1E-426

кумуляторная батарея 2)

10007-2

Неисправность CPU (Центральный

P0606

1E-421

процессор)

10008-2

Неисправность преобразователя A/D

P1630

1E-536

(Переменный/постоянный ток)

10009-2

Ненормальное напряжение

5 В-го

P1633

1E-544

источника питания 3

10010-2

Ненормальное напряжение

5 В-го

P1634

1E-547

источника питания 4

10011-2

Ненормальное напряжение

5 В-го

P1635

1E-550

источника питания 5

10013-2

Неисправность EEPROM

(Элек-

P0603

1E-419

тронно перепрограммируемая па-

мять)

T5-6-107

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

КОДЫ НЕИСПРАВНОСТЕЙ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ), СИСТЕМЫ СВЯЗИ

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ЕСМ (БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) 639

Код неис-

Неисправность

Код неисправности (Tech 2)

Страница для справки в

правности

Руководстве поиска не-

исправностей в двигателе

639-2

Неисправность в магистрали CAN

U2104

1E-553

(Сеть связи контроллеров)

639-3

Ошибка времени ожидания CAN

U2106

1E-558

(Сеть связи контроллеров)

T5-6-108

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

КОДЫ НЕИСПРАВНОСТЕЙ 14000 - 14003 В ФУНКЦИИ СПУТНИКОВОГО ТЕРМИНАЛА И

ICF (ИНФОРМАЦИОННЫЙ КОНТРОЛЛЕР)

Код неис-

Неисправность

Коррекция

правности

14000-2

Ненормальная связь в CAN (Сеть

Повторно проведите автоматическую диагностику В.

связи контроллеров)

Если этот код ошибки отображается после повторной

попытки, проверьте следующий пункт.

• Проверьте линию связи CAN (Сеть связи контрол-

леров) (электропроводка).

14001-2

ICF (Информационный контроллер):

Проведите автоматическую диагностику В и выполните

Флэш-память: Ошибка при считы-

следующий пункт.

вании/записи

• Выполните операцию "Информационный контрол-

14002-2

ICF (Информационный контроллер):

лер: Инициализация".

Внешняя RAM

(Оперативная па-

мять): Ошибка при считывании/ за-

писи

14003-2

ICF (Информационный контроллер):

Проведите автоматическую диагностику B.

EEPROM: Ошибка при контроле по

Если этот код ошибки отображается после повторной

сумме

попытки, проверьте следующий пункт.

• Выполните операцию "Контрольные данные: Ини-

циализация".

• Выполните операцию "Введите модель и серийный

номер".

Затем проведите автоматическую диагностику и снова

выполните повторную попытку.

T5-6-109

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы A

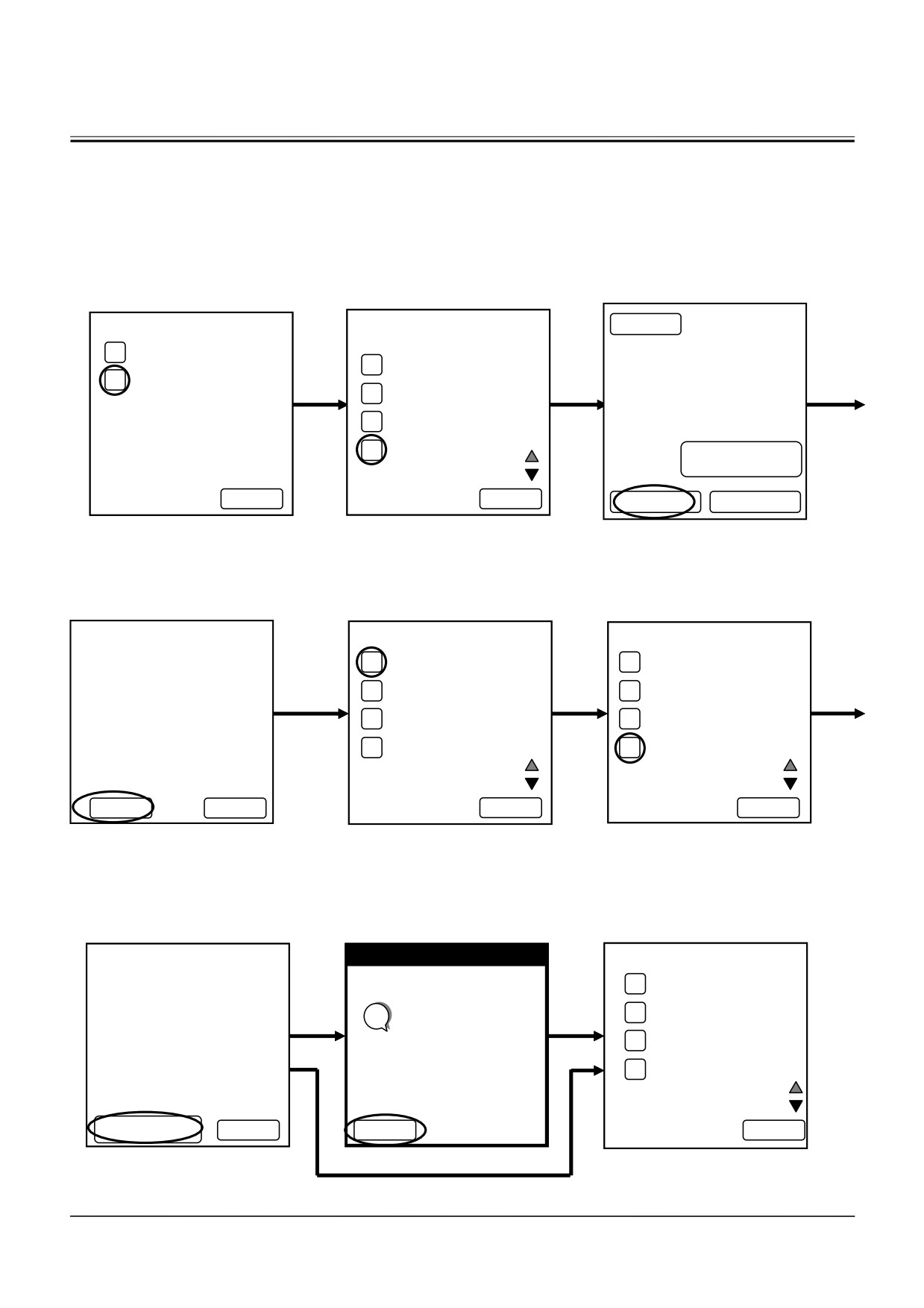

Информационный контроллер: Инициализация

После запуска Dr. Zx нажмите

Нажмите кнопку "Информацион-

кнопку "Выбор контроллера".

ный контроллер"

Нажмите кнопку Start (Пуск)

Выберите функцию

Выберите контроллер для ди-

Пароль

агностики неисправности

Результаты самодиагнос-

Контроллер

тики

двигателя

Сервисные программные

средства Dr. Zx

Выберите контроллер

Основной

(С) Hitachi Construction

контроллер

Machinery Co., ltd

Контроллер мони-

тора

Ручн. управл.

Информационный

контроллер

Возврат

Выход

Пуск

Экран выбора функции

Экран выбора контроллера

Титульный экран

Нажмите кнопку "Информационный

Нажмите кнопку «Информационный

контроллер: Разные настройки".

контроллер: Инициализация".

Нажмите кнопку OK

Выберите пункт

・ ICF (Информационный

контроллер)

Информационный

контроллер: Ини-

Версия

контроллер: Разные

циализация

контроллера:

XXYY

настройки

・ Спутниковый терминал

Версия

Введите модель и

Загрузка данных

серийный номер

контроллера:

XXYY

Это правильно?

Введите дату и

время

Контрольные дан-

ные: Инициализа-

ция

Выход

Экран ICF (Информационный

Экран главного меню

Информационный контроллер: эк-

контроллер)

ран разных настроек

Нажмите кнопку Init (Инициализация), после

Нажмите кнопку OK и вернитесь к

чего будут инициализированы операционные

пункту "Информационный контрол-

данные контроллера. Нажмите кнопку ESC

Нажмите кнопку ESC (Выход) и

(Выход) и вернитесь к пункту "Информаци-

лер: экран разных настроек".

вернитесь к экрану главного меню

онный контроллер: экран разных настроек"

Информационный контрол-

Ини-

Выберите пункт

лер: Инициализация

циа-

лиза-

Информационный

контроллер: Ини-

ция

циализация

Операционные данные

стерты?

Введите модель и

i завершилась.ия

серийный номер

Введите дату и

Выход

время

Контрольные дан-

ные: Инициализа-

ция

Иниц.

Выход

Информационный контроллер:

Экран инициализации

Экран разных настроек

T5-6-110

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

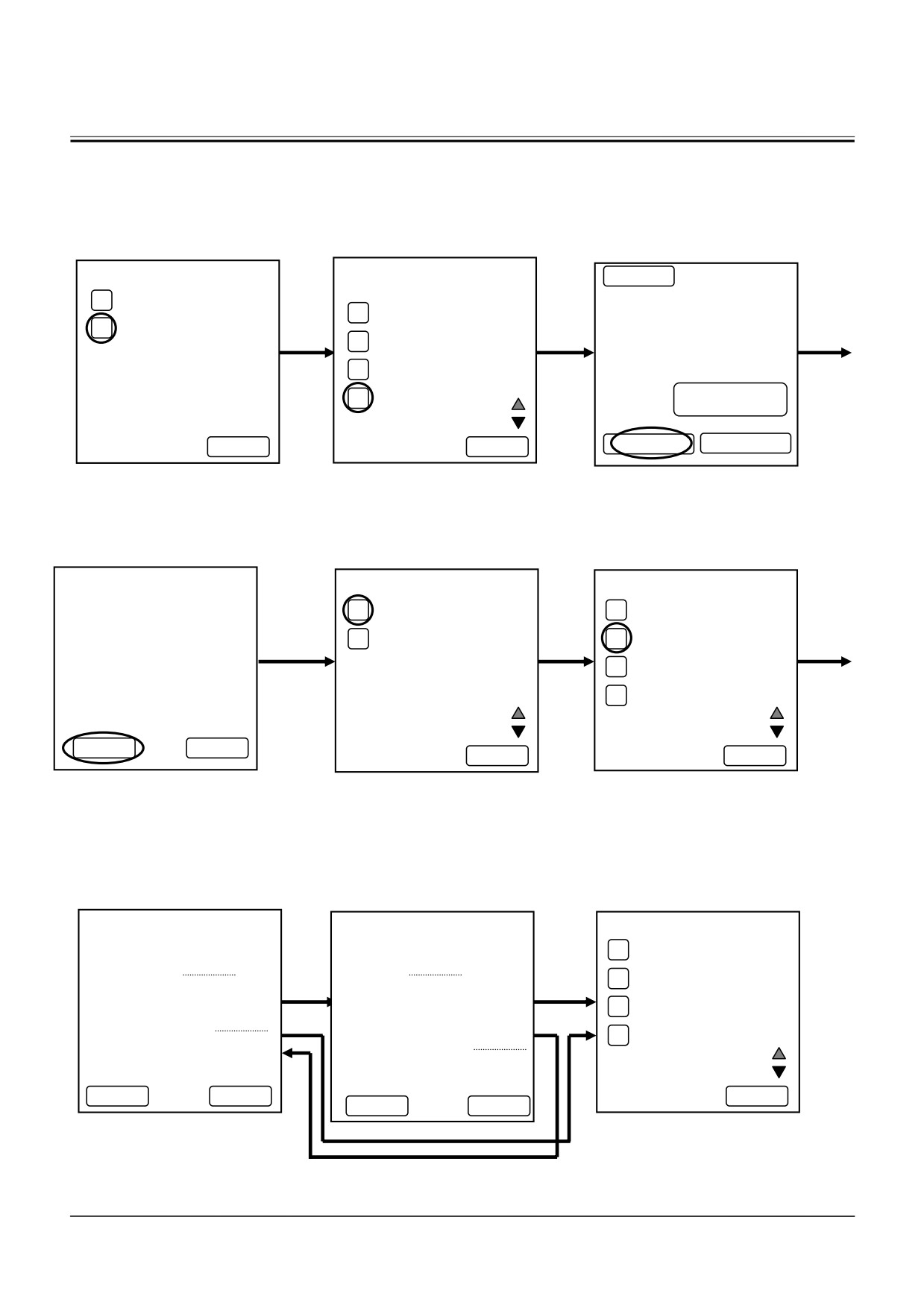

Контрольные данные: Инициализация

После запуска бортовой диагнос-

Нажмите кнопку "Информацион-

тической системы Dr. ZX. нажмите

ный C/U (Контроллер)".

кнопку "Выбор контроллера"

Нажмите кнопку Start (Пуск)

Выберите функцию

Выберите контроллер для ди-

Пароль

агностики неисправности

Результаты автоматиче-

ской диагностики

Контроллер для двига-

Сервисные программные сред-

теля

ства бортовой диагностической

Выберите контроллер

системы Dr. ZX. (С) Hitachi

Основной контроллер

Construction Machinary Co., ltd

Контроллер монитора

Информационный

Сохраните дан-

C/U (Контроллер)

ные проверки

ESC

Выход

Пуск

Экран выбора функции

Заголовочный экран

Нажмите кнопку "Информацион-

ный C/U

(Контроллер): Разные

Нажмите кнопку "Контрольные

настройки".

данные: Инициализация"

Нажмите кнопку ОК.

Выберите пункт

Информационный C/U (Кон-

・ICF (Информационный кон-

Информационный C/U

троллер): Инициализация

троллер)

Версия контроллера: XXYY

Введите модель и серийный

Загрузка данных

номер

・Спутниковый терминал

Версия контроллера: XXYY

Введите дату и время

Подтверждаете установки?

Контрольные данные:

Инициализация

Выход

Экран главного меню

Информационный C/U (Контроллер):

Экран ICF (Информационного

Экран разных настроек

контроллера)

Нажмите кнопку Init (Инициализация),

после чего будут инициализированы

Нажмите кнопку OK и вернитесь

контрольные данные контроллера.

к пункту "Информационный C/U

Нажмите кнопку ESC (Выход) и верни-

тесь к пункту "Информационный С/U

(Контроллер): Экран разных

Нажмите кнопку ESC (Выход) и

(Контроллер): Экран разных настроек".

настроек"

вернитесь к экрану главного меню.

Контрольные данные: Ини-

Выберите пункт

циализация

Информационный C/U (Кон-

троллер): Инициализация

Ини-

циали-

Ведите модель и серийный

Контрольные данные инициа-

Инициализация

зация

номер

лизированы?

завершилась.

Введите дату и время

Выход

Контрольные данные:

Инициализация

Выход

Контрольные данные: Экран

инициализации

T5-6-111

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

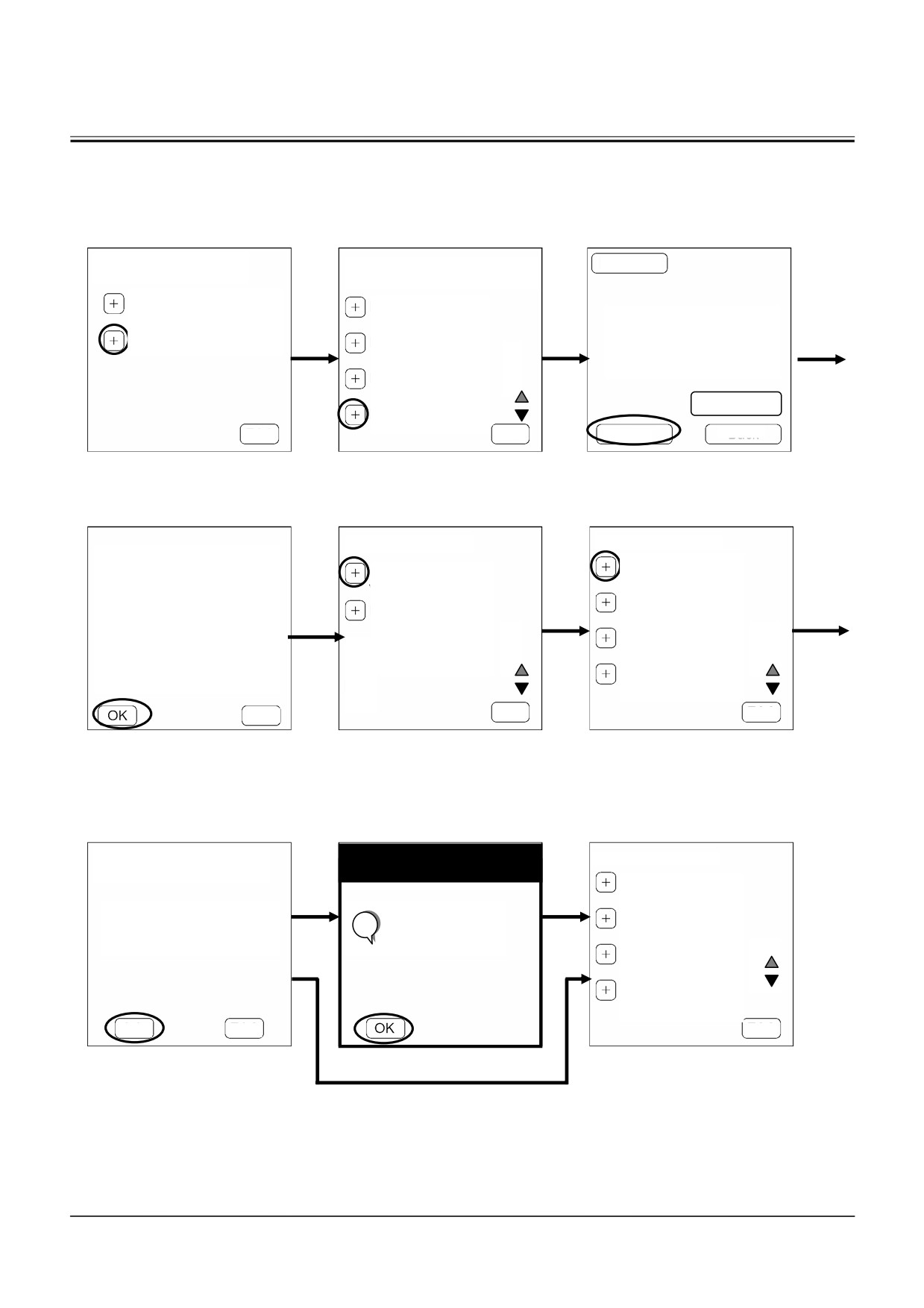

Ввод модели и серийного номера

После запуска бортовой диагности-

ческой системы Dr. ZX. нажмите

Нажмите кнопку "Информаци-

кнопку "Выбор контроллера"

онный C/U (Контроллер)".

Нажмите кнопку Start (Пуск)

Выберите функцию

Выберите контроллер для ди-

Пароль

агностики неисправности

Результаты автоматиче-

ской диагностики

Контроллер двигателя

Сервисные программные сред-

Выберите контроллер

ства бортовой диагностической

Основной контроллер

системы Dr. ZX. (С) Hitachi

Construction Machinary Co., ltd

Монитор

ICF (Информационный

Сохраните дан-

ные проверки

контроллер)

Пуск

Выход

Экран выбора функции

Экран выбора контроллера

Заголовочный экран

Нажмите кнопку "Информа-

ционный C/U

(Контроллер):

Разные настройки"

Нажмите кнопку "Введите модель и

Нажмите кнопку OK.

серийный номер"

Выберите пункт

Информационный C/U

Информационный C/U (Кон-

・ICF (Информационный кон-

(Контроллер): Разные

троллер): Инициализация

троллер)

настройки

Версия контроллера: XXYY

Введите модель и серийный

Загрузка данных

номер

・Спутниковый терминал

Версия контроллера: XXYY

Введите дату и время

Подтверждаете установки?

Контрольные данные:

Инициализация

Выход

Экран ICF (Информационного

Экран главного меню

Информационный C/U (Контрол-

контроллера)

лер): Экран разных настроек

После ввода модели и серийного

Нажмите кнопку Exec (Исполне-

номера нажмите кнопку OK и

ние), после чего могут быть вве-

вернитесь к экрану ввода модели

дены модель и серийный номер.

и серийного номера

Нажмите кнопку ESC (Выход) и

вернитесь к пункту "Информа-

Нажмите кнопку ESC (Выход) и

ционный С/U (Контроллер): Эк-

ционный C/U (Контроллер): Экран

ран разных настроек"

вернитесь к экрану главного меню.

разных настроек".

Введите модель и серийный

Выберите пункт

номер

Информационный C/U

(Контроллер): Инициа-

Модель

01G6

Модель |

Испол-

лизация

Зав. номер машины (HCM1

Выход

нение

Введите модель и се-

G600P123456) Модель (01G6)

рийный номер

Выход

Введите дату и время

Серийный номер 900005

Серийный номер

Контрольные данные:

Зав. номер машины (HCM1

Инициализация

G600P123456) Серийный но-

мер (123456)

Исполн.

Выход

Экран ввода модели и серийного

Информационный C/U (Кон-

номера

троллер): Экран разных настроек

T5-6-112

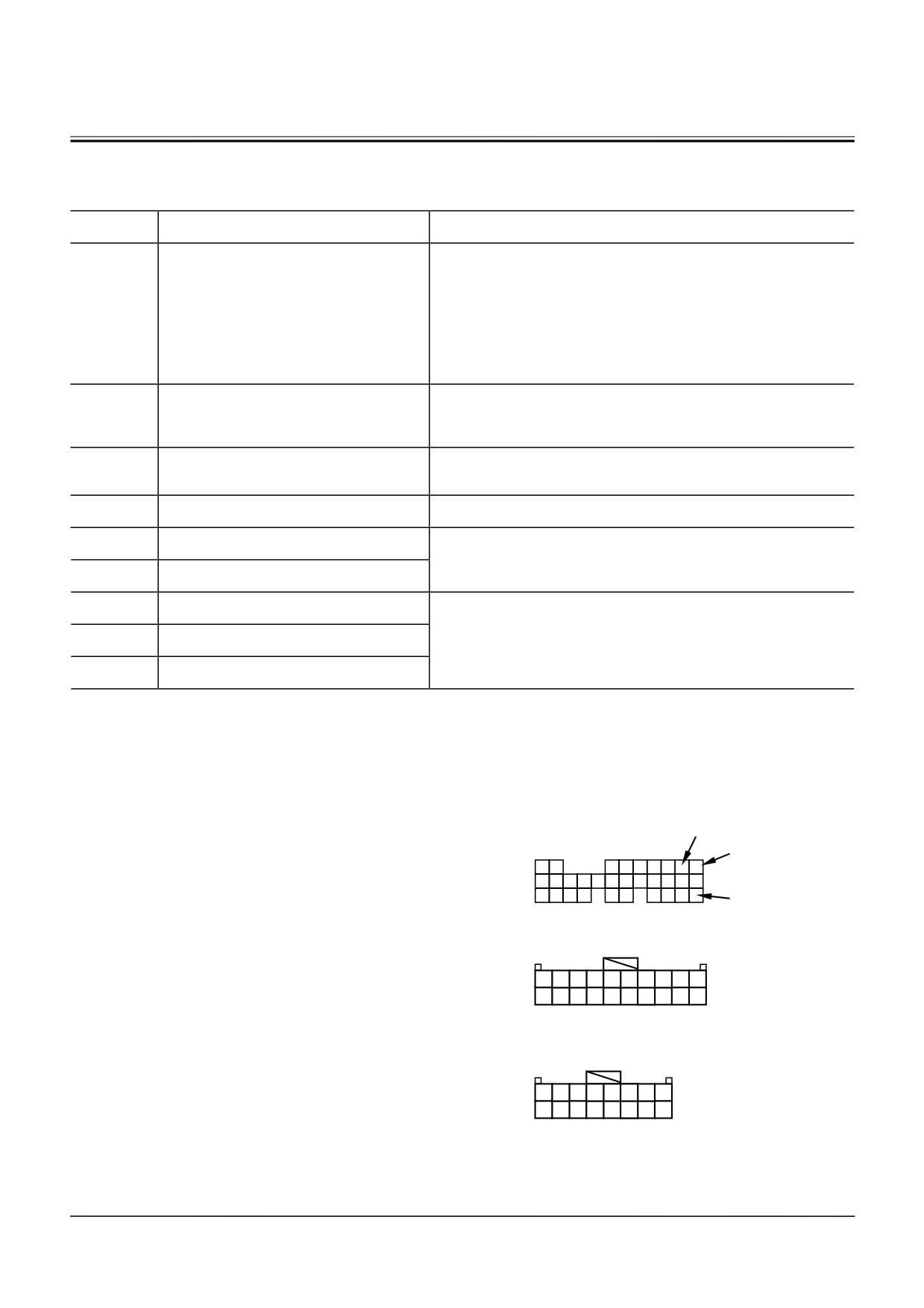

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ СПУТНИКОВОГО ТЕРМИНАЛА И БЛОКА ICF

(ИНФОРМАЦИОННОГО КОНТРОЛЛЕРА) 14006, 14008, 14100 - 14106

Код неис-

Коррекция

Неисправность

правности

14006-2

ICF (Информационный контроллер): Неис-

Повторите проведение автоматической диагностики В.

правность на линии связи со спутниковым

Если после повторной диагностики этот код неисправности отобража-

терминалом

ется на экране, проведите проверку по следующим пунктам.

Проверьте линию связи.

Проверьте цепь источника питания для спутникового терминала.

Проверьте плавкие предохранители.

Затем проведите автоматическую диагностику и диагностическую

операцию В.

14008-2

ICF (Информационный контроллер): Неис-

Выполните диагностическую операцию В в режиме автоматической

правная работа внутренней RAM

(Опера-

диагностики.

тивная память)

Если этот код ошибки отображается на экране после повторного про-

ведения диагностики, замените контроллер.

14100-2

Терминал спутниковой связи: Неисправная

работа EEPROM

(Электронно перепро-

граммируемая память)

14101-2

Терминал спутниковой связи: Нарушение

очереди IB/OB (Ввод/вывод)

14102-2

Терминал спутниковой связи: Ненормальный

Проверьте антенну для связи со спутниковым терминалом. (Обрати-

возврат по местной линии связи

тесь к странице Т5-6-13.)

14103-2

Терминал спутниковой связи: Спутник не

найден

14104-2

Терминал спутниковой связи: Отказ 1 при

Выполните диагностическую операцию В в режиме автоматической

возврате через дистанционную линию связи

диагностики.

14105-2

Терминал спутниковой связи: Отказ 2 при

Если этот код ошибки отображается на экране после повторного про-

возврате через дистанционную линию связи

ведения диагностики, замените контроллер.

14106-2

Терминал спутниковой связи: Несогласо-

ванность в передаче и приеме данных

Код неисправности 14006-2

• Проверка линии связи

1. Проверьте проводимость между контактом

Разъем (Разъем на конце жгута проводов, как он

№А8 разъема ICF-А на конце жгута проводов в

виден со стороны открытого конца)

ICF (Информационный контроллер) и контак-

том №10 разъема А на конце жгута проводов

спутникового терминала.

2. Проверьте проводимость между контактом

Разъем IСF-A в IСF

№А9 разъема ICF-А на конце жгута проводов в

(Информационный контроллер)

ICF (Информационный контроллер) и контак-

№A8

том №20 разъема А на конце жгута проводов

спутникового терминала.

№A9

3. Проверьте проводимость между контактом

№А31 разъема ICF-А на конце жгута проводов

в ICF (Информационный контроллер) и кон-

№A31

тактом №2 разъема В на конце жгута проводов

спутникового терминала.

• Проверка линии источника питания для спут-

Разъем А спутникового терминала

никового терминала

1. Проверьте мощность батареи

Проверьте напряжение между контактом №2

на конце жгута проводов разъема А спутнико-

вого терминала и рамой машины, которое

должно быть равно 24 В.

2. Проверьте основной источник питания

Разъем В спутникового терминала

Повернув выключатель электросистемы в по-

ложение ON (Включено), проверьте напряжение

между контактом №1 на конце жгута проводов

разъема А спутникового терминала и рамой

машины, которое должно быть равно 24 В.

3. Проверьте мощность заземления

Проверьте проводимость между контактами

№11 и №12 на конце жгута проводов разъема

А спутникового терминала.

T5-6-113

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

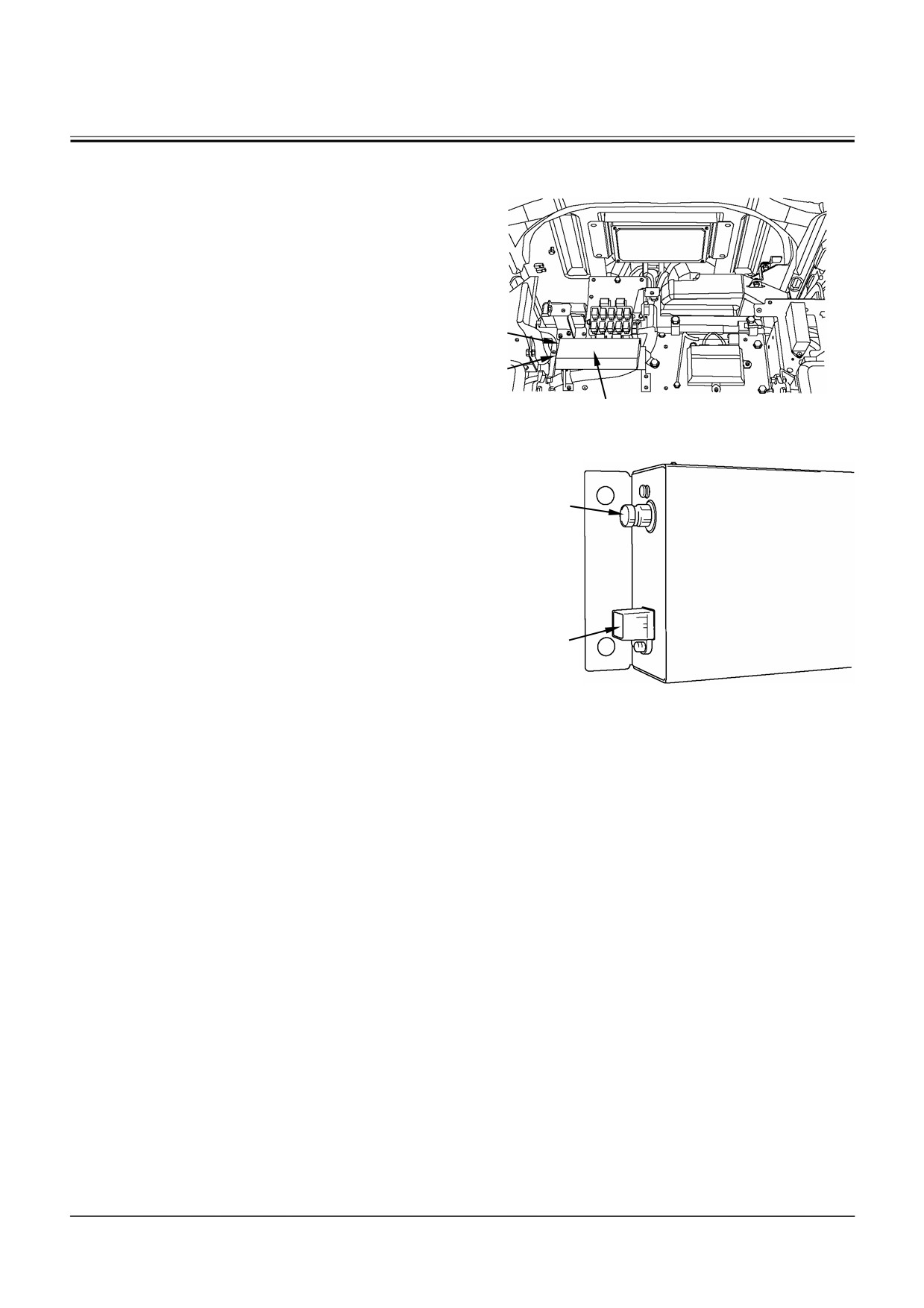

Коды неисправности 14102-2, 14103-2

Антенна связи

(Антенна

GPS)

Спутниковый

T1V1-05-07-001

терминал

Антенна связи

(Антенна

GPS)

T1V1-05-06-004

T5-6-114

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ БЛОКА МОНИТОРА 13303

Код неис-

Неисправность

Коррекция

правности

13303-2

Ненормальная температура тер-

Охладите блок монитора настолько, чтобы температура

мистора

внутри монитора была не более 85°С.

Экран монитора темнеет

ДА

Нормальный.

Охладите блок монитора.

Проверьте, становится ли

ДА

экран монитора нормаль-

ным.

Монитор неисправен

Проверьте температуру

НЕТ

вокруг блока монитора,

которая может быть

высокой.

Монитор неисправен.

НЕТ

T5-6-115

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ БЛОКА МОНИТОРА 13304

Код неис-

Неисправность

Коррекция

правности

13304-2

Ненормально высокий уровень Н

Обратитесь к следующей информации.

(Высокий) входного сигнала REG

(Регулятора)

• Сначала проверьте соединения проводов.

ПРИМЕЧАНИЕ: Так как контакт L регуля-

тора находится на разъеме водоне-

проницаемого типа, поэтому трудно

измерить напряжение на нем. Из-

мерьте напряжение на контакте R в

реле стартера 2. Проверьте прово-

димость контакта R в реле стар-

тера 2 и контакта L в регуляторе.

Не выше 33,5 В

Неисправен монитор

Измерьте напряжение

Не выше 33,5 В

на контакте №С7

разъема монитор-С.

Обрыв провода между

· Двигатель: работает

контактом L в регуляторе и

Измерьте напряжение

блоком монитора

Не ниже 33,5 В

на контакте L в регу-

ляторе

Неисправен регулятор или

генератор

Не ниже 33,5 В

Разъем (Разъем на конце жгута проводов,

как он виден со стороны открытого конца)

Реле 2 стартера

Блок монитора

Разъем Монитор-С

№ C7

T5-6-116

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ БЛОКА МОНИТОРА 13306, 13308

Код неис-

Неисправность

Коррекция

правности

13306-2

Ненормальная работа EEPROM

Если после повторной попытки этот код отображается на

(Электронно перепрограммируе-

дисплее, замените блок монитора

мая постоянная память)

13308-2

Ненормальная связь в CAN (Сеть

Обратитесь к теме "Проверка электропроводки CAN"

связи контроллеров)

(Т5-6-54).

T5-6-117

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ БЛОКА МОНИТОРА 13310

Код неис-

Неисправность

Коррекция

правности

13310-2

Замыкание в цепи датчика темпе-

Проверьте датчик температуры охлаждающей жидкости и

ратуры охлаждающей жидкости

электропроводку.

Отсоедините контакт датчика

температуры

охлаждающей

Замыкание в электропроводке

жидкости. Затем отсоедините

ДА

между блоком монитора и дат-

разъем Монитор-С блока мо-

чиком.

нитора.

ДА

Проверьте проводимость между

контактом №С8 на конце жгута

проводов разъема монитора и

Неисправен блок монитора.

рамой машины.

Проверьте, соответствует ли

техническим условиям со-

НЕТ

противление датчика тем-

пературы охлаждающей

жидкости.

Неисправен датчик темпера-

туры охлаждающей жидкости.

НЕТ

Датчик температуры охлаждающей жидкости

Температура охлаждаю-

Сопротивление

щей жидкости (°С)

(кОм)

7,6±0,76

4,0±0,35

2,7±0,22

0,92±0,07

0,56±0,04

105

0,42±0,03

120

0,28±0,01

Разъем (Разъем на конце жгута проводов, как он

виден со стороны открытого конца)

Разъем Монитор-С в блоке

монитора

· 6

· 1

· 7

№C8

T5-6-118

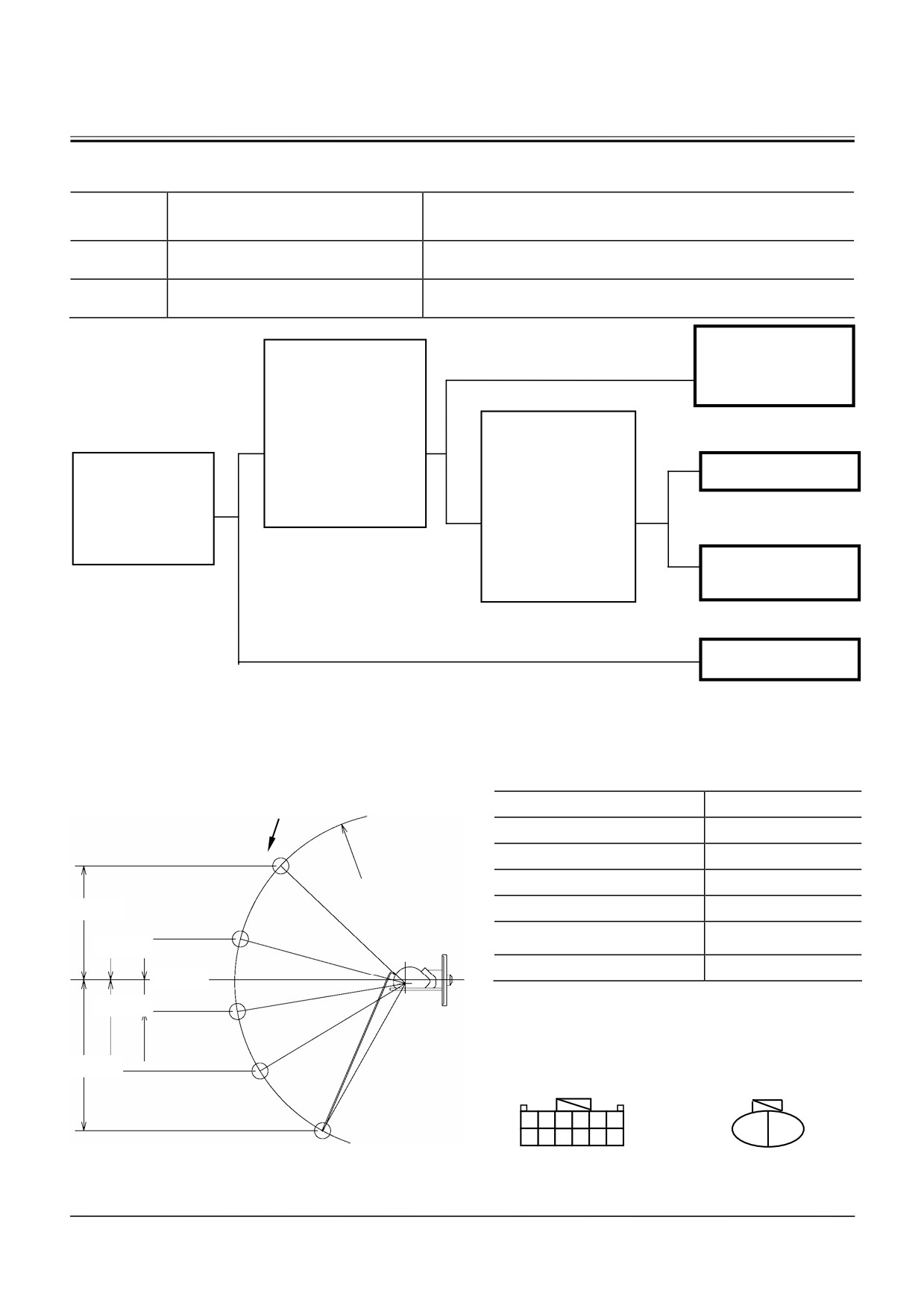

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ БЛОКА МОНИТОРА 13311

Код неис-

Неисправность

Коррекция

правности

13311-3

Замыкание в цепи датчика уров-

Проверьте датчик уровня топлива и электропроводку.

ня топлива

13311-4

Обрыв провода в цепи датчика

Проверьте датчик уровня топлива и электропроводку.

уровня топлива

Замыкание в электропро-

Отсоедините разъем дат-

водке между блоком мо-

чика уровня топлива. Затем

ДА

нитора и датчиком.

отсоедините разъем мони-

тор-С блока монитора.

Проверьте проводимость

Присоедините контакт №1

между контактом №С2 на

на конце жгута проводов

ДА

конце жгута проводов

разъема на датчике уров-

разъема в блоке монитора

ДА

Проверьте, соответст-

Неисправен блок монито-

ня топлива к раме маши-

вует ли техническим

и рамой машины.

ра.

ны. Проверьте

условиям сопротивле-

проводимость между кон-

ние датчика уровня

тактом №С2 на конце

топлива.

жгута проводов разъема в

НЕТ

блоке монитора и рамой

Обрыв провода между

машины.

НЕТ

блоком монитора и датчи-

ком.

Неисправен датчик уровня

топлива

НЕТ

Датчик уровня топлива

Поплавок

Положение поплавка

Сопротивление (Ом)

Верхняя граница (ПОЛНЫЙ)

10^+0-4

ПОЛНЫЙ

3/4

R370

1/2

38±5

257 мм

3/4

1/4

Уровень, при котором

85±3

93 мм

включается сигнализация

Нижняя граница (ПУСТОЙ)

90^+10-0

70,5 мм

204 мм

1/2

Разъем (Разъем на конце жгута проводов, как он

виден со стороны открытого конца)

1/4

338 мм

Блок монитора

Разъем Монитор-С

Датчик уровня топлива

ПУСТОЙ

·6

·1

·7

T178-05-05-001

T5-6-119

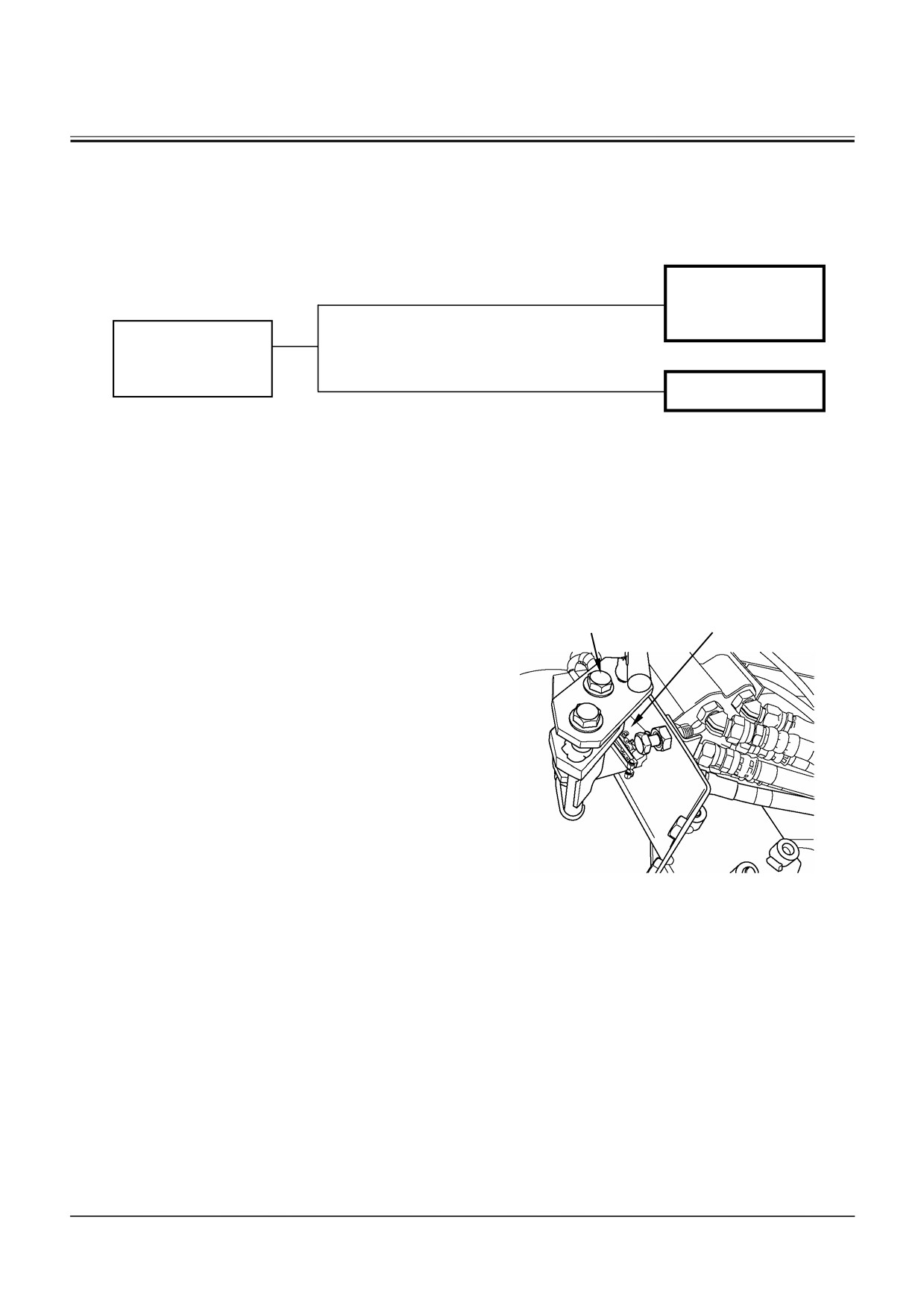

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы А

СИГНАЛИЗАТОР РЫЧАГА БЛОКИРОВКИ

СИСТЕМЫ УПРАВЛЕНИЯ

Сигнализатор рычага блокировки системы

управления отображается на экране монитора.

Неисправен выключатель

блокировки системы

ДА

управления.

Проверьте, не согнут или

не поврежден выключатель

блокировки системы управ-

ления

Неисправна электропро-

НЕТ

водка.

Рычаг блоки-

Выключатель

ровки системы

блокировки сис-

управления

темы управления

T1V1-05-06-005

T5-6-120

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы В

ПРОЦЕДУРА ПОИСКА НЕИСПРАВНО-

СТЕЙ ТИПА B

В случае отсутствия отображения каких-либо ко-

дов неисправностей на экране дисплея Dr. ZX (или

встроенной системы диагностирования), хотя на-

блюдается отклонение от нормальной работы ма-

шины, обратитесь к изложенному в подразделе

«Неисправности типа В» алгоритму.

На первых страницах подраздела приведены таб-

лицы соответствия между признаками неисправ-

ности машины и сопряженными компонентами,

которые могут послужить причиной зафиксиро-

ванной неисправности.

Начните поиск неисправностей с наиболее веро-

ятных причин, определенных с помощью приве-

денных ниже таблиц.

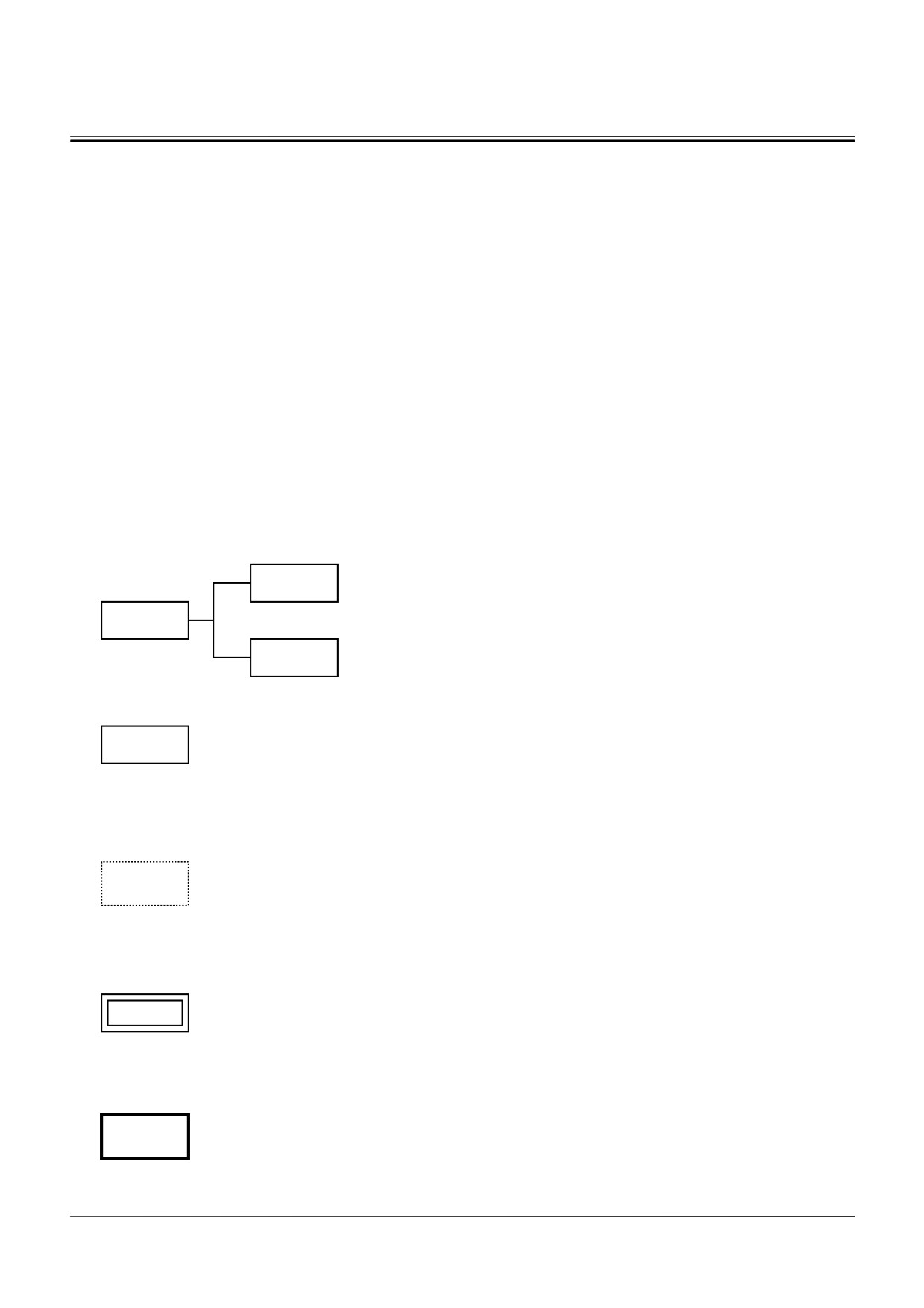

• Как правильно пользоваться схемой последова-

тельности операций поиска неисправностей.

ДА (OK)

(2)

• После проверки или проведения измерений согласно

・

пункта (1), выберите или ДА (В порядке) или НЕТ (Не в по-

(1)

рядке) и переходите к пункту (2) или (3), соответственно.

(3)

НЕТ (Не OK)

・

• В отдельных случаях, специальные инструкции или ссылки приводятся под

прямоугольником блок-схемы. Проверка, выполненная с нарушением поряд-

· Выключатель

ка, или некорректные измерения могут стать причиной невозможности про-

электросистемы:

ведения процедуры поиска неисправностей, а в некоторых случаях могут

ON (Вкл.)

привести даже к повреждению компонентов системы.

• Необходимо пояснение порядка использования комплекта измерительных

・

кабелей. Обратитесь к подразделу "Проверка электрической системы" (под-

раздел 8) данного раздела.

• Для получения описания содержания двойных прямоугольников обратитесь к

・

Dr. ZX (или встроенной системе диагностирования).

• Причины неисправностей машины приводятся в прямоугольниках, ограни-

・

ченных толстой линией. Оперативный просмотр такого рода блоков позволит

Вам определить наиболее вероятные причины перед последующим просмот-

ром блок-схемы.

T5-7-1

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы В

ВЗАИМОСВЯЗЬ МЕЖДУ ПРИЗНАКАМИ

НЕИСПРАВНОСТИ МАШИНЫ И СВЯ-

ЗАННЫМИ С НИМИ ДЕТАЛЯМИ

В данной таблице показана взаимосвязь между

признаками неисправности машины и вероятными

компонентами машины, которые приводят к неис-

правности в случае их отказа, а также методы по-

иска этих компонентов.

Пункт

Признаки, проявляющиеся в

Функция

системе управления, когда

работе машины, когда случа-

случается неисправность.

ется неисправность.

Компоненты

• Выключатель управления дви-

• Задает назначенную частоту

• Частота вращения двигателя

гателем

вращения двигателя.

удерживается на минимальной

частоте вращения холостого

хода, когда неисправность слу-

чается при выключателе пуска

двигателя в положении ON

(Включено).

• Частота вращения двигателя

удерживается на том же уров-

удерживается на том же уровне,

не, какой она была до неис-

какой она была до неисправ-

правности, когда неисправ-

ности, когда неисправность

ность случается во время ра-

случается во время работы.

боты.

Датчик давления управления на-

• Контролирует давление

• Управление режимом Е

сосом

управления насосом, чтобы

В нормальном состоянии, все-

управлять регулирующим эле-

гда происходит переключение

ментом гидромотора привода

на режим Р (Нормальной мощ-

передвижения.

ности). Переключение на ре-

ности). Переключение на режим

жим Р не происходит, когда

Р не происходит, когда случа-

случается данная неисправ-

ется данная неисправность.

ность.

• Когда задан медленный режим

• Управление обогревателем

скорости передвижения, ско-

Управление обогревателем

рость не переключается на бы-

работает не эффективно.

стрый режим, автоматически.

• Управление

регулирующим

элементом гидромотора при-

вода передвижения

Машина передвигается в ре-

жиме медленной скорости.

Датчик давления подачи насоса 1

• Контролирует давление подачи

•

Управление режимом НР (Вы-

• Во время совмещения операций

насоса, чтобы управлять ре-

сокой мощности)

подъема стрелы и движения

жимом НР (Высокой мощно-

Частота вращения двигателя не

рукояти к стреле, или движения

сти), увеличением крутящего

увеличивается.

рукояти к стреле и вращения

момента в режиме медленного

•

Управление режимом НР (Вы-

поворотной части, скорость

передвижения, подъемом

стрелы в автоматическом ре-

сокой мощности) при передви-

движения рукояти замедлена.

жиме мощности и регулирую-

жении

• Во время операции подъема

щим элементом гидромотора

Данное управление осуществ-

стрелы мощность слабая.

привода передвижения.

ляется давлением, помимо на-

• Когда задан медленный режим

соса Р1.

скорости передвижения, ско-

•

Коррекция крутящего момента

рость не переключается на бы-

P-Q

стрый режим

Крутящий момент не увеличи-

вается.

•

Управление крутящим момен-

том в приводе передвижения

Может наблюдаться неравно-

мерность хода гусениц.

•

Рекуперативный контур рукояти

не эффективен.

•

Рекуперативный контур копания

не эффективен.

•

Управление подъемом стрелы в

автоматическом режиме мощ-

ности

Управление подъемом стрелы в

автоматическом режиме мощ-

ности не эффективно

•

Управление регулирующим эле-

ментом гидромотора привода

передвижения

•

Машина передвигается на мед-

ленном режиме скорости.

T5-7-2

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности группы В

Поиск неисправно-

сти при помощи

Поиск неисправности

Поиск неисправности при

Описание управления

кода неисправно-

при помощи функции

помощи проверочного жгу-

Примечание

(Принцип работы, раздел в

сти, в функции МС

мониторов

та проводов

Техническом руководстве)

(Основной кон-

троллер)

11101-3, 11101-4

Пункт контроля: Устано-

T2-2

вочная частота враще-

ния двигателя, угловое

положение выключателя

управления двигателем

(возможен контроль при

помощи сервисного ме-

ню и показаниями на

блоке мониторов)

11206-3, 11206-4,

Пункт контроля: Давле-

T2-2

ние управления насосом

11208-3, 11208-4

1, давление управления

насосом

(возможен

контроль

при помощи

сервисного меню и по-

казаний на блоке мони-

торов)

Пункт контроля: Давле-

T2-2

11200-3, 11200-4

ние подачи насоса

(возможен контроль при

помощи сервисного ме-

ню и показаниями на

блоке мониторов)

T5-7-3

содержание .. 40 41 42 43 ..
