Гусеничный экскаватор Hyundai R450LC-7. Руководство по эксплуатации и обслуживанию - часть 20

7-2

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

2. ЭЛЕКТРОСИСТЕМА

Неисправность                                   Метод устранения                                Примечание

Лампы не горят ярко даже при           Проверьте электропроводку на предмет

работе двигателя на высоких             отсутствия контактов или короткого замыкания

оборотах. Лампы мигают при ра-       Отрегулируйте натяжение ремня вентилятора

боте двигателя.



Лампы разрядки аккумуляторной      Проверьте генератор

батареи не гаснет, даже когда           Проверьте и устраните неисправности в

двигатель работает на высоких         электропроводке

оборотах.





Генератор издает необычный шум       Проверьте генератор

Стартер не проворачивается             Проверьте и устраните неисправности в

при повороте ключа в                         электропроводке

положение ВКЛ.                                  Зарядите аккумуляторную батарею

                                                             Проверьте стартер

                                                             Проверьте реле безопасности

Периодически нарушается кон-        Зарядите аккумуляторную батарею

такт в зацеплении стартера             Проверьте реле безопасности

Стартер очень слабо проверты-       Зарядите аккумуляторную батарею

вает двигатель ·

                       Проверьте стартер

Лампа нагрева двигателя не             Проверьте и устраните неисправности в

загорается



                       электропроводке

                                                             Проверьте датчик

Лампа недостаточного давления      Проверьте датчик

масла в двигателе не горит при        Проверьте выключатель лампы

неработающем двигателе и на-

хождении ключа зажигания в по-

ложении ВКЛ.



Лампа недостаточного давления      Проверьте датчик

масла в двигателе не горит при        Проверьте и устраните неисправности в

неработающем двигателе и на-        электропроводке

хождении ключа зажигания в

положении ВКЛ.



7-3

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

3. ДРУГИЕ НЕИСПРАВНОСТИ

Неисправность                                   Метод устранения                                Примечание

Гусеницыпроскальзывают на мес-      Отрегулируйте натяжение гусениц

те. Избыточный износ звездочки.

Ковш либо поднимается слишком     Добавьте рабочей жидкости до требуемого уровня

медленно, либо не поднимается

вообще.

Слишком малая скорость                   Добавьте рабочей жидкости до требуемого уровня

передвижения, вращения

поворотного круга, перемещения

стрелы, рукояти, ковша.



Насос издаёт необычный шум.          Очистите фильтрующий элемент гидробака

Избыточное повышение темпе-         Очистите маслоохладитель

ратуры рабочей жидкости                  Отрегулируйте натяжение ремня вентилятора

                                                              Добавьте рабочей жидкости до требуемого уровня









8-1

ГИДРАВЛИЧЕСКИЙ МОЛОТ

1. ВЫБОР ГИДРАВЛИЧЕСКОГО МОЛОТА

1) Ознакомьтесь с настоящим руководством и выберите

    гидромолот, соответствующий техническим характери-

    стикам машины.

2) Для обеспечения заложенных характеристик проведи-

    те тщательный выбор, принимая во внимание расход

    рабочей жидкости, давление, удар и силу удара.

3) При использовании гидромолота с базовой машиной

    проконсультируйтесь с местным дилером фирмы

    «ХЁНДЭ» для уточнения деталей.

8-2

  2. КОНФИГУРАЦИЯ ГИДРАВЛИЧЕСКИХ КОНТУРОВ

1) Для подключения гидромолота к гидролинии ис-

    пользуйте дополнительную секцию главного зо-

    лотника.

2) Установите требуемое давление для гидромоло-

    та на клапане сливной линии.

3) Давление в гидросистеме экскаватора

    РОБЕКС 450 ЛС-7 составляет 330 кг/см2

    (4700 фунтов/кв. дюйм).

4) Регулировка потока рабочей жидкости

(1) Используйте вид гидромолота, согласно виду работы.

     Нехватка масла начинается, когда его количество не

     превышает 323 лпм на 1900 оборотов. Используйте

     индикатор для контроля за уровнем масла.

(2) Если давление рабочей жидкости не контролируется

     должным образом, то в результате увеличения

     силы удара или частоты ударов гидромолота возмож-

     но уменьшение срока службы гидромолота и экскава-

     тора в целом.

5) В напорной и сливной линиях гидромолота следует использовать гидроаккумуляторы.

    При отсутствии гидроаккумуляторов возможны повреждения гидросистемы из-за пульса-

    ций рабочей жидкости в напорной линии.

6)

Не подсоединяйте сливную линию гидромолота к главному золотнику. Подсоединение про-

    водите к сливной линии перед маслоохладителем.

7) Не подсоединяйте сливную линию гидромолота к сливным линиям мотора поворота пово-



ротной платформы, транспортного мотора, или насоса, так как такое подсоединение может



    вызвать повреждение этих устройств.

8) Одна из секций главного подразделяющего золотника должна быть соединения с баком.

9) Выбирайте размер трубопроводов, исходя из действующих давлений.

10) Для трубопроводов следует использовать трубки без регулировочных прокладок.

      В качестве рукавов высокого давления и уплотнений следует применять оригинальные,

      производства фирмы "ХЁНДЭ", или эквивалентные им.

11) Приварите кронштейн для скобы с трубопроводами высокого давления во избежание их

      повреждения.

Поток рабочей жидкости в соответствии

с давлением срабатывания

редукционного клапана

Эта величина используется

при работе с новой машиной

при давлении слива 200

Двигатель

Поток

л/мин.

Поток

(гал США)

1800

1700

1600

1500

306

289

272

255

80.8

76.4

71.9

67.4

8-3

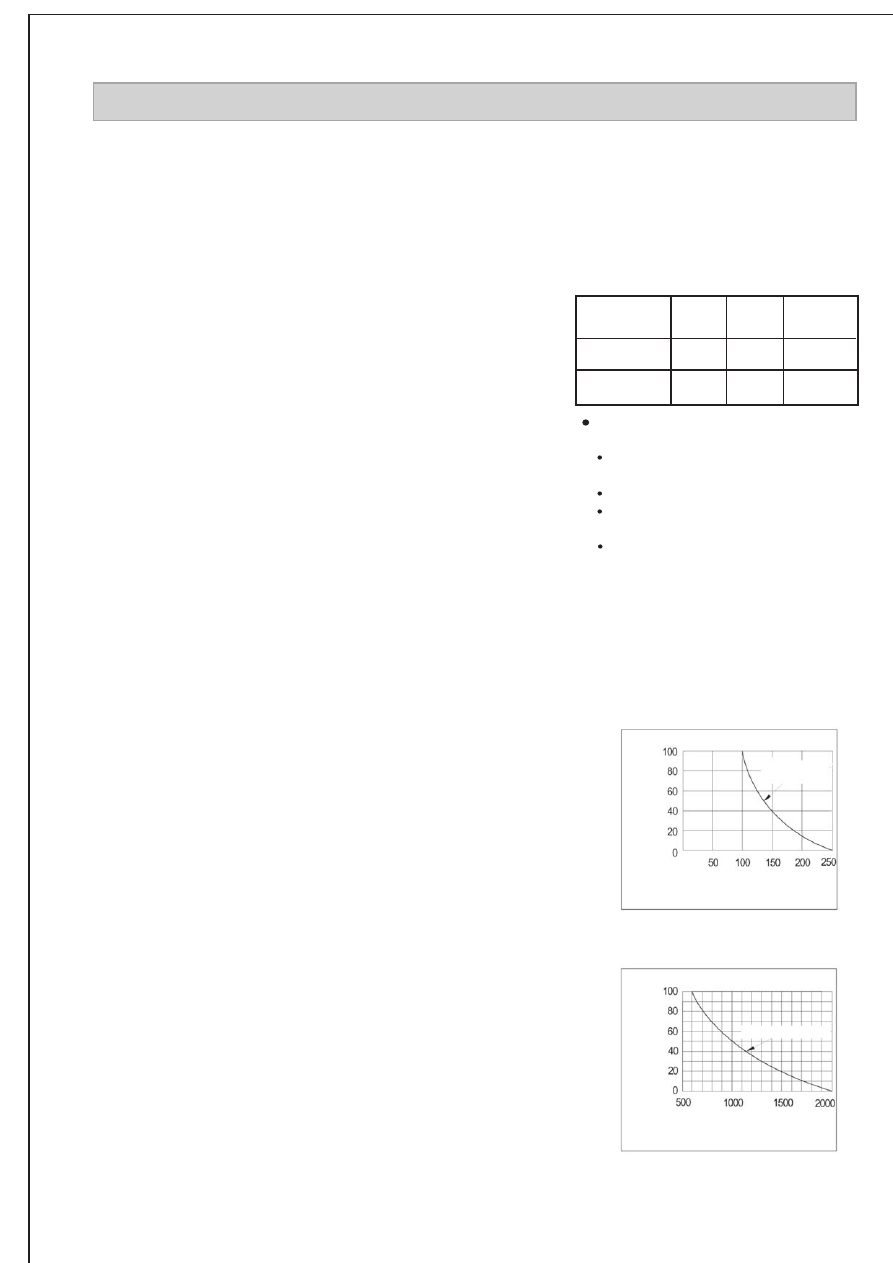

  3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАБО-

    ЧЕЙ ЖИДКОСТИ И ФИЛЬТРА

(1) При работе экскаватора с гидромолотом

     рабочая жидкость загрязняется доволь-

     но быстро.

(2)

Поэтому при не проведении сравнитель-

     но частого технического обслуживания,

     машина может быстро выйти из строя.

(3) Для увеличения срока службы экскавато-

     ра проверяйте и заменяйте рабочую жид-

     кость и особенно 4 типа фильтрующих

     элементов.

(4) При работе экскаватора с гидромолотом



в течение непродолжительного срока заме-

     ну рабочей жидкости и фильтрующих эле-

     ментов производите в соответствии с при-

     веденной ниже таблицей:

2) СБРОС ДАВЛЕНИЯ В КОНТУРЕ ГИДРОМОЛОТА

По окончании работы гидромолота заглушите двигатель

и нажмите ни педаль или выключатель гидромолота с це-

лью сброса давления из контура гидромолота. Если пос-

ле этих действий давление полностью не сбросится, то

это означает, что срок службы диафрагмы в гидроаккуму-

ляторе сокращается.

3) Будьте особенно внимательны на предмет предотвра-

    щения засорения рабочей жидкости пылью, песком и

    другими включениями. При попадании посторонних ча-

    стиц в рабочую жидкость движущиеся части    насоса

    будут подвержены избыточному износу, что вызовет

    уменьшение срока службы насоса или его поломку.

4) При работе с гидромолотом, вследствие вибрационных

    нагрузок, возможно, само отвинчивание болтов и гаек

    крепления. Поэтому необходимо периодически их прове-

    рять и подтягивать.

Время для

смены фильтра

Средняя

норма

работы

машины

Отработанные часы

Время для  смены

масла

Средняя

норма

работы

машины

Отработанные часы

Замена фильтра в гидросистеме

Замена масла в гидросистеме

Интервал обслуживания (моточасы)

Нагрузка Рабочая

жидкость

Фильтрую-

щий элемент

1800

1700

306

289

80.8

76.4

Тип рабочего

оборудования

Ковш

Гидромолот

Заменяйте следующие фильтрующие

элементы одновременно

   Фильтр в сливной линии гидросисте-

   мы

   Фильтр в линии пилота

   Фильтрующий элемент воздушного

   сапуна гидробака

   Картридж сливного фильтра гидробака

8-4

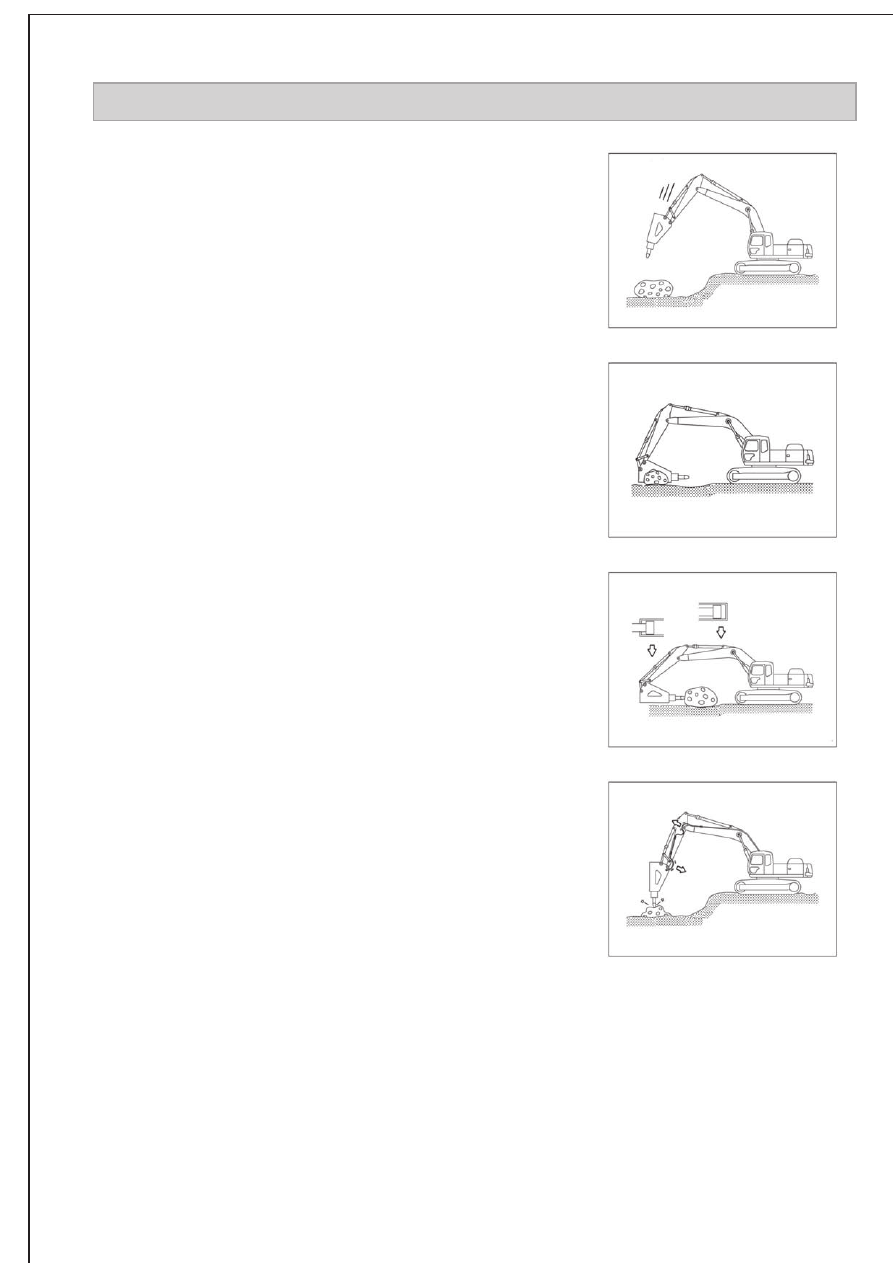

4. ПРАВИЛА БЕЗОПАСНОСТИ ПРИ РАБОТЕ ГИДРОМОЛОТА

1) НЕ РАЗБИВАЙТЕ КАМНИ ИЛИ КУСКИ ТВЁРДОЙ

ПОРОДЫ ПРИ ОПУСКАНИИ ГИДРОМОЛОТА

Поскольку вес гидромолота больше, чем вес ковша,

им необходимо управлять медленнее. При слишком

большом опускании гидромолота можно повредить

рабочее оборудование.

2) НЕ РАБОТАЙТЕ ГИДРОМОЛОТОМ ВО ВРЕМЯ

ВРАЩЕНИЯ ПОВОРОТНОГО КРУГА И НЕ ПРИМЕ-

НЯЙТЕ ЕГО ДЛЯ ПЕРЕМЕЩЕНИЯ КАМНЕЙ И ДРУ-

ГИХ КУСКОВ ТВЁРДОЙ ПОРОДЫ.

При этом может произойти повреждение рабочего

оборудования или механизм поворота.

3) ПРИ ИСПОЛЬЗОВАНИИ ГИДРОМОЛОТА НЕ РА-

БОТАЙТЕ ГИДРОЦИЛИНДРАМИ НА ПОЛНОМ ХОДУ.

СОБЛЮДАЙТЕ ЗАЗОР МЕЖДУ ПОРШНЕМ ГИДРО-

ЦИЛИНДРА И ЕГО СТЕНКОЙ НЕ МЕНЕЕ 100 мм.

Работа гидромолотом на полных ходах гидроцилин-

дров может вызвать их повреждение.

4) ЕСЛИ ИМЕЕТ МЕСТО ИЗБЫТОЧНАЯ

ВИБРАЦИЯ РУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ

Постоянная вибрация рукавов высокого давления от-

рицательно скажется на техническом состоянии ма-

шины, а именно приведет к ослаблению болтов, утеч-

кам масла, повреждениям насосного трубопровода и т.д.

неправильно

неправильно

неправильно

неправильно

8-5

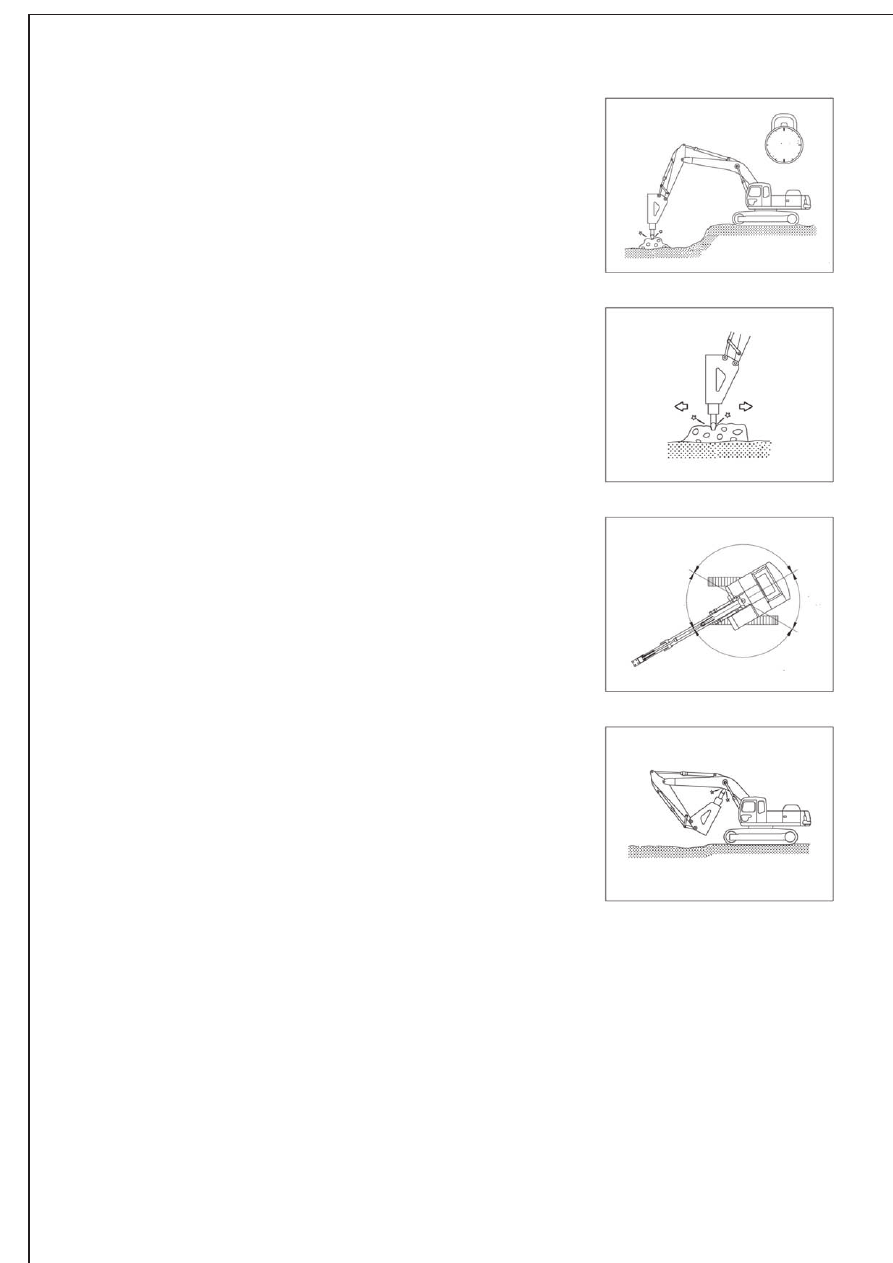

5) ПРОДОЛЖИТЕЛЬНОСТЬ НЕПРЕРЫВНОЙ РАБОТЫ

ГИДРОМОЛОТОМ ПРИ ФИКСИРОВАННОМ ПОЛОЖЕ-

НИИ СТРЕЛЫ И РУКОЯТИ - НЕ БОЛЕЕ ОДНОЙ МИНУТЫ

При превышении этого предела происходит повышение

температуры рабочей жидкости, а также повреждаются

аккумуляторная батарея и уплотнения.

6) ПРИ НАНЕСЕНИИ УДАРОВ ГИДРОМОЛОТОМ НЕ

ПЕРЕМЕЩАЙТЕ МАШИНУ ИЛИ САМ ГИДРОМОЛОТ

Не изменяйте положение гидромолота во время нане-

сения им ударов. Это может привести к повреждению

рабочего оборудования и механизма поворота.

7) НЕ РАБОТАЙТЕ ГИДРОМОЛОТОМ В ПОВЕРНУТОМ

ПОЛОЖЕНИИ

Не работайте гидромолотом в повернутом положении

поворотной платформы экскаватора. Это вызывает стя-

жку гусеничных колодок и утечки масла в катках.

8) БУДЬТЕ ВНИМАТЕЛЬНЫ, ЧТОБЫ НЕ ПОВРЕДИТЬ

СТРЕЛУ РАБОЧИМ ОРГАНОМ ГИДРОМОЛОТА

При работе с гидромолотом будьте внимательны при воз-

действии на рычаг управления рукоятью и ковшом.

неправильно

неправильно

неправильно

работать запрещается

работа

работать запрещается

работа
