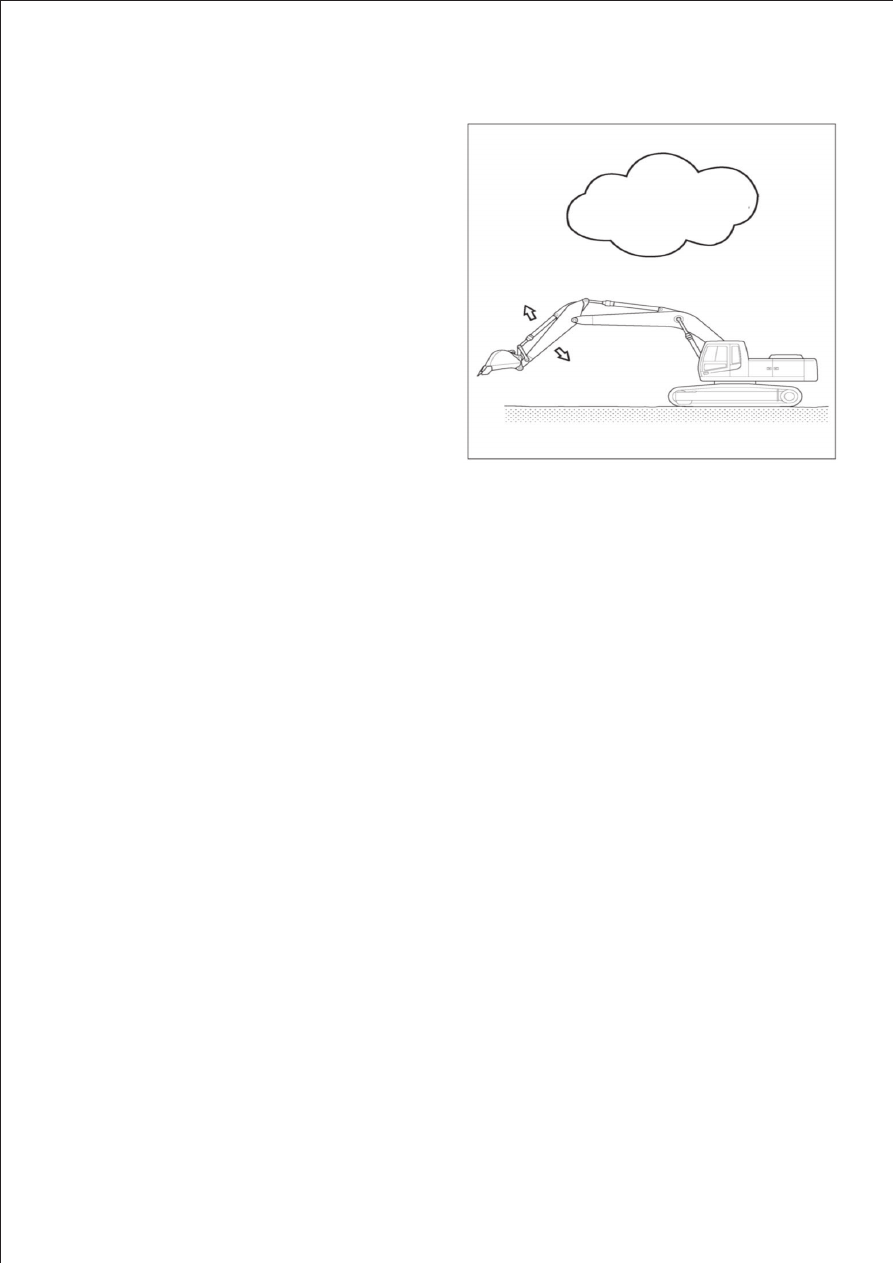

10. ОПУСКАНИЕ РАБОЧЕГО ОБОРУДОВАНИЯ

(при остановленном двигателе)

1) На экскаваторах, оснащенных

    пневмогидроаккумулятором, в течение короткого

    промежутка времени (2 минуты) после остановки д

    вигателя рабочее оборудование будет опускаться под

    действием своего собственного веса, если рычаг

    управления рабочим оборудованием будет переведен

    в положение "ОПУСКАНИЕ". Этот процесс опускания

    произойдет лишь в том случае, если пусковой

    выключатель находится в положении "ВКЛ", а рычаг

    безопасности - в деблокированном положении

   "РАЗБЛОКИРОВАН". После остановки двигателя

    переведите рычаг безопасности в положение блокировки

   "ЗАБЛОКАРОВАН".

Перед тем как поднять стрелу, убедитесь, что никто

не стоит под или рядом с рабочим оборудованием.

2) Аккумулятор заполнен газообразным азотом под

    высоким давлением и является исключительно опасным

    устройством, если он собран или смонтирован

    неправильно. Всегда выполняйте следующие

    правила безопасности:

Никогда не пытайтесь сделать отверстие в

аккумуляторе и не подвергайте аккумулятор

воздействию открытого огня и горячего потока

воздуха.

Ничего не приваривайте к аккумулятору.
При выполнении разборки или технического

обслуживания аккумулятора, а также при его

очистке необходимо удалить сжатый газ из

аккумулятора. Для этой операции необходим

специальный клапан для выпуска воздуха,

поэтому в случае необходимости проведения этих

работ обратитесь к местному дистрибьютору

компании "ХЁНДЭ".

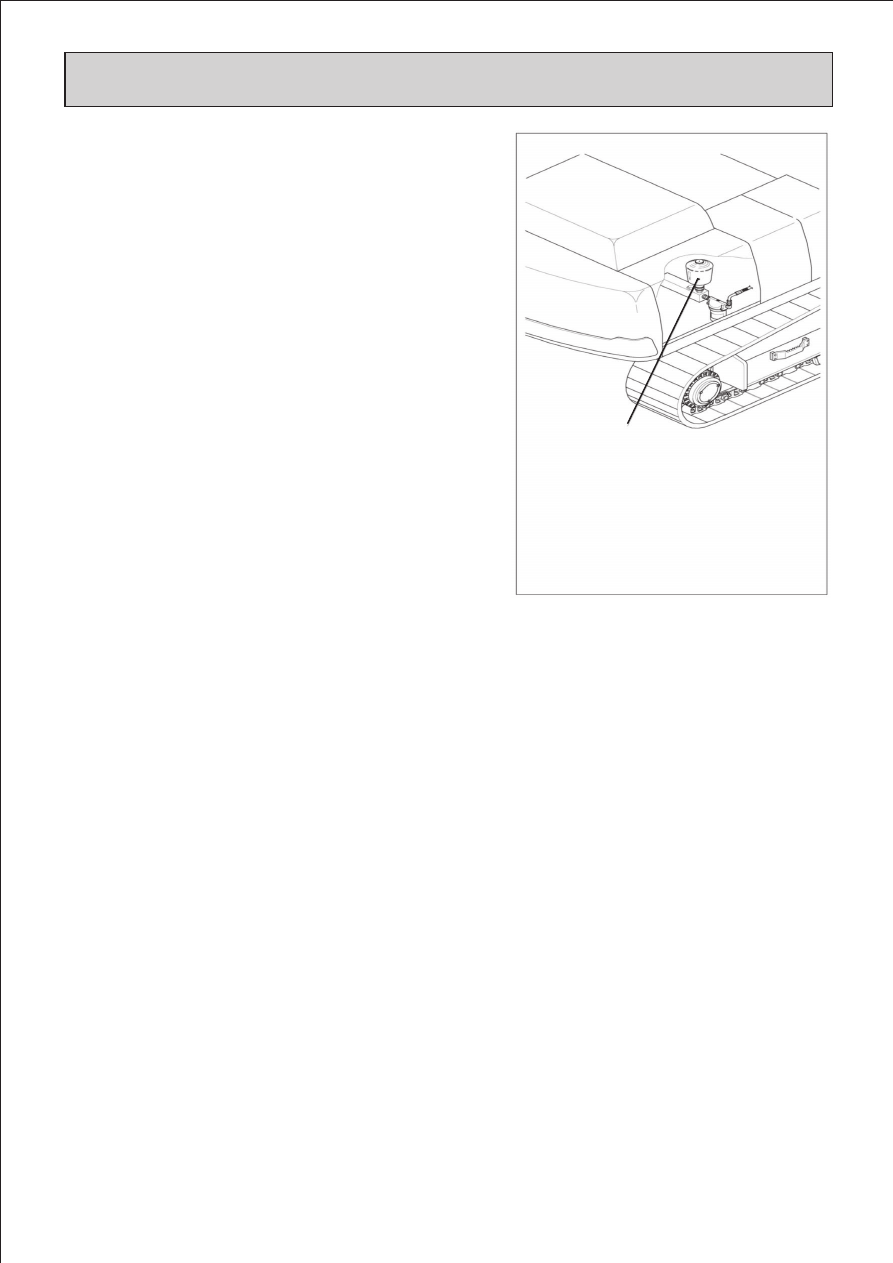

АККУМУЛЯТОР

4-24

При длительном хранении экскаватора в течение 1 месяца

и более с целью сохранения работоспособности машины

необходимо провести следующие работы.

1) ОЧИСТКА МАШИНЫ

Очистить машину от грязи и пыли. Проверить и

отрегулировать гусеницы. Смазать все узлы смазки.

2) ТОЧКИ СМАЗКИ КАЖДОГО ЭЛЕМЕНТА.

Заменить все масло.

Будьте особенно внимательны при вводе машины

в эксплуатацию после хранения. Во время хранения

возможны утечки масла.

Применяйте консистентные смазки с

антикоррозийными присадками для смазки

выступающих частей штоков гидроцилиндров

и в местах, легко подверженных   коррозии.

3) ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ

Выключите главный выключатель находящийся

на электро коробе и заправьте машину.

4) Убедитесь в том, что в радиатор залит антифриз

с антикоррозийной присадкой.

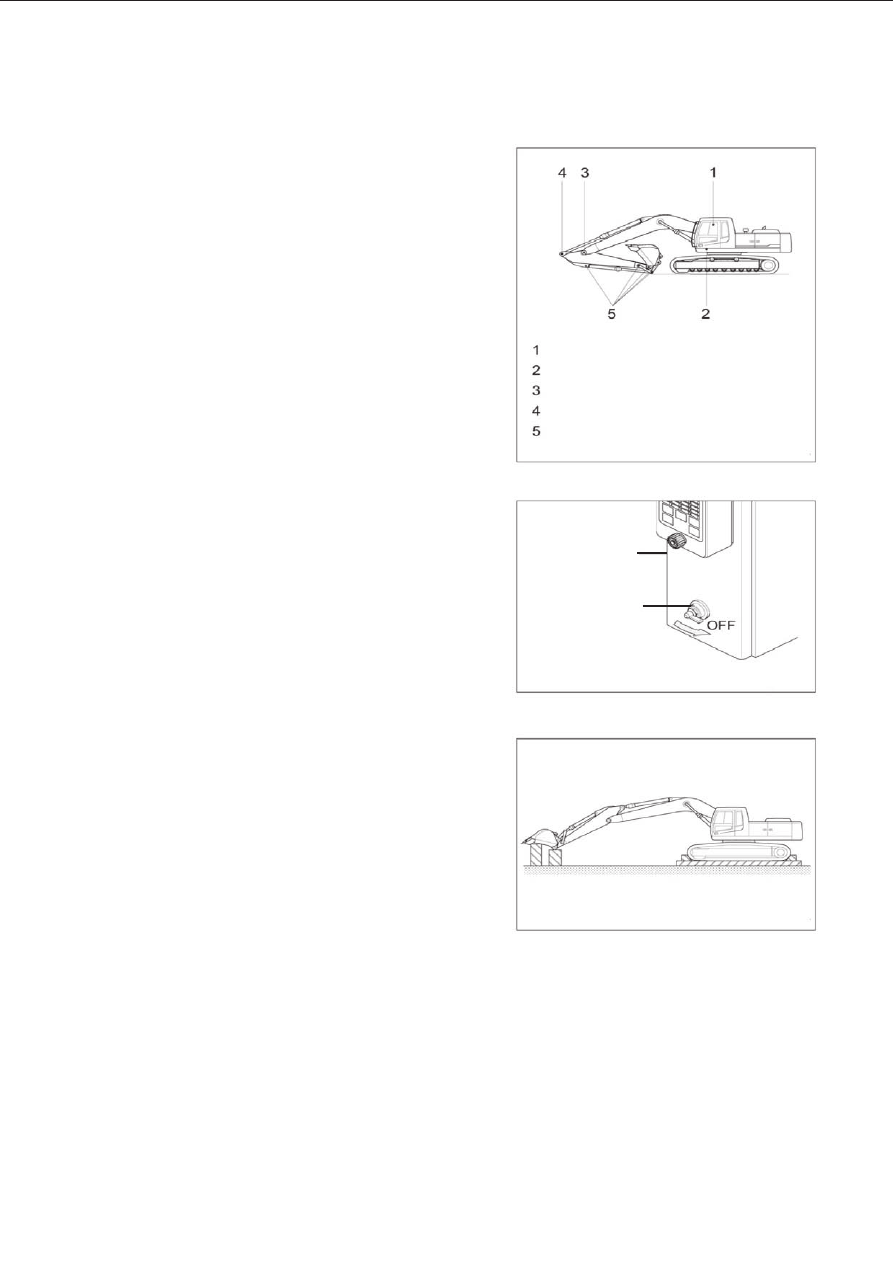

5) ЗАЩИТА ОТ ПЫЛИ И ВЛАГИ.

Содержите машину в сухости.

Установите деревянные опоры под машину при

ее хранении.

Смажьте и закройте выступающие части штоков

поршней гидроцилиндров.
Опустите ковш на землю и подставьте опоры под

ковш и гусеницы, а также упоры под гусеницы.

смазочный коллектор
штырь цилиндра стрелы
штырь соединения рукояти и стрелы
штырь цилиндра рукояти
ковш и рукоять

электрический

короб

главный

выключатель

4-25

Смазывать - раз в месяц

Раз в месяц запускайте двигатель и осуществляйте

движения рабочего оборудования, а также

еремещение машины с целью смазки всех

узлов машины.

При запуске двигателя проверьте уровень моторного

масла и охлаждающей жидкости. При необходимости

долейте.
Очистите штоки поршней гидроцилиндров от

антикоррозийной смазки.

Проведите такие рабочие движения машины, как

передвижение, вращение поворотного круга и

движения элементов рабочего оборудования

(стрела, рукоять, ковш) с целью обеспечения

достаточной смазки всех функциональных

элементов машины.

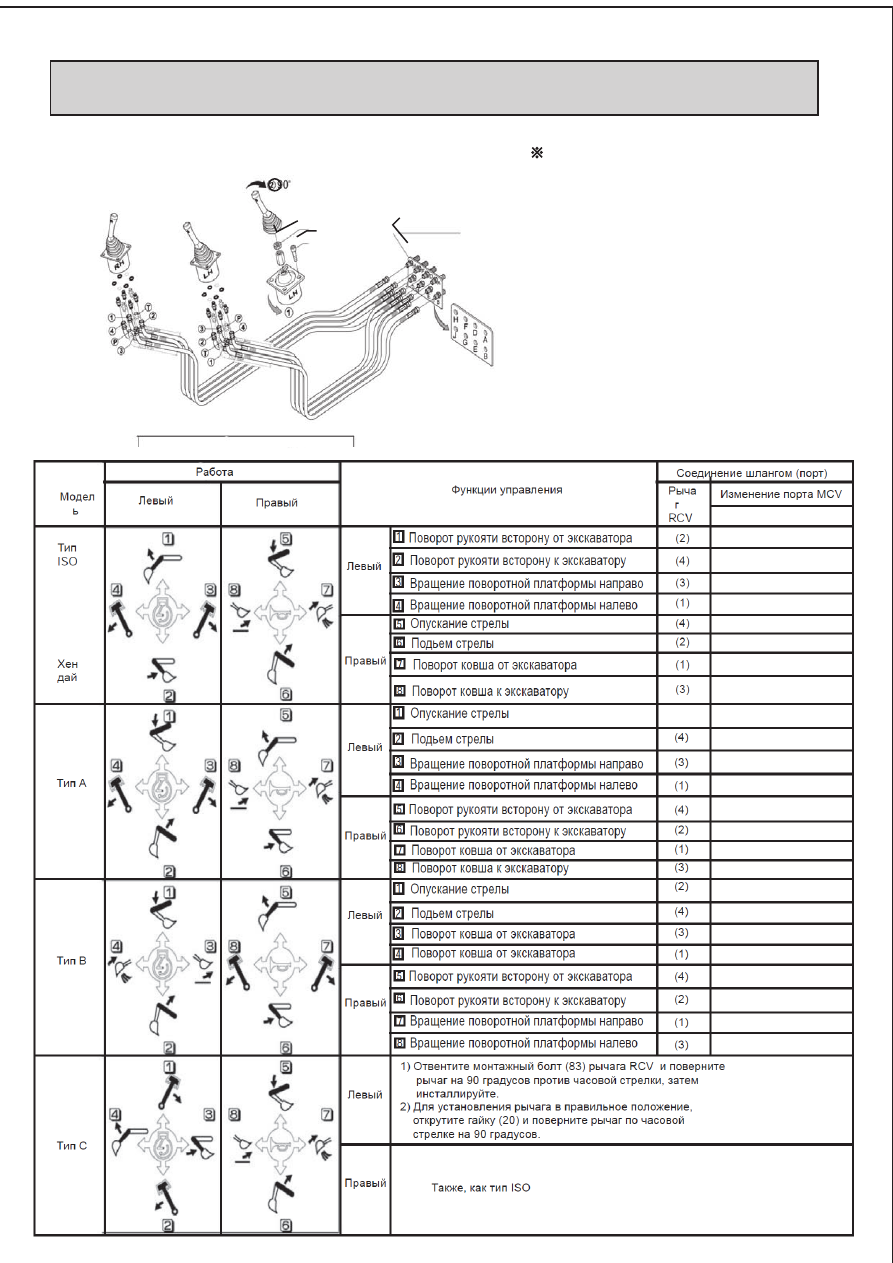

С Тип

2

90 градусов ( только рычаг)

Гайка (20)

Монтажный

болт (83)

Клеммная колодка

При любых изменениях

в модели рычагов

управления, замените

табличку модели в

кабине.

4-27

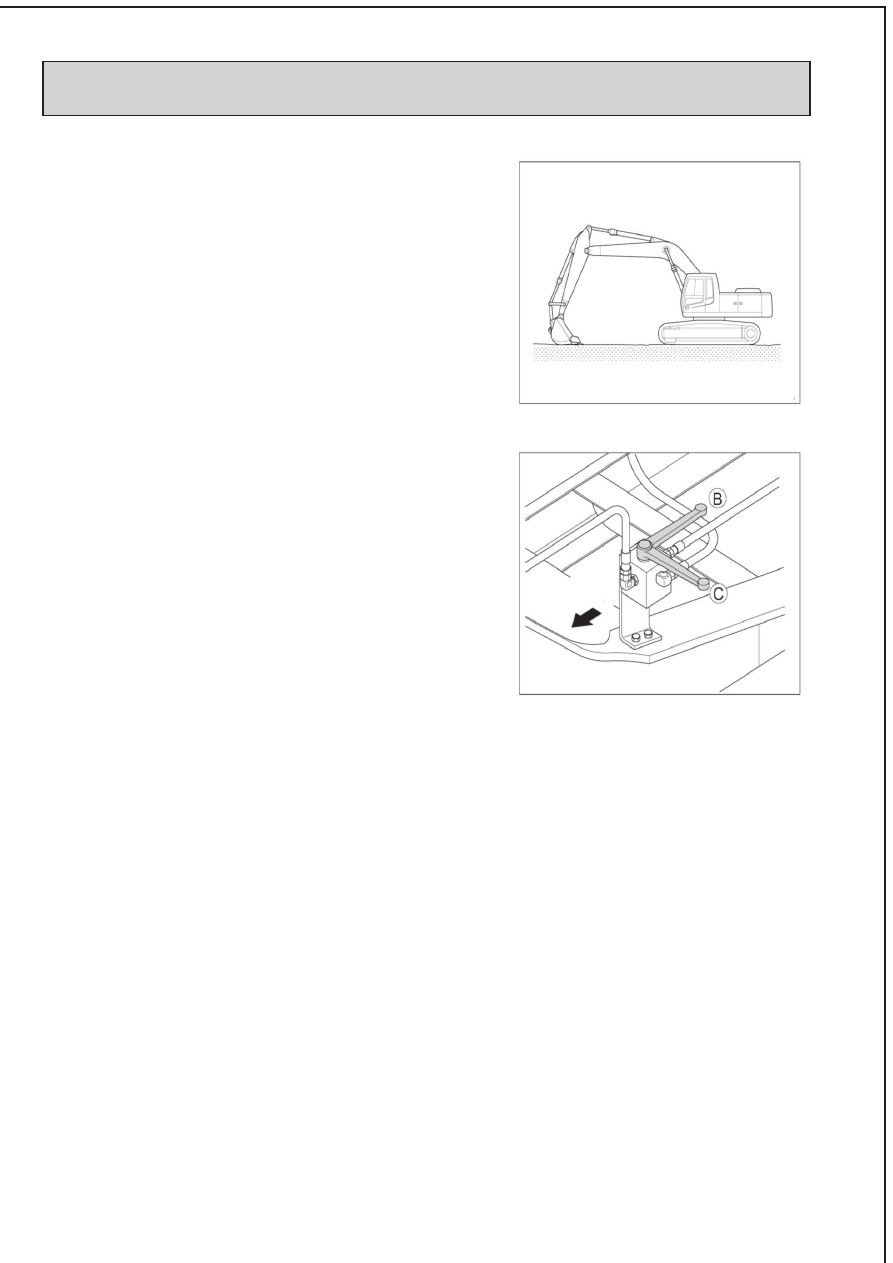

13. ВЫКЛЮЧЕНИЕ СЕТИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

1) Комбинированная сеть гидравлической системы

    способна обеспечивать, как одинарное, так и двойное

    действие.

2) Положение трехстороннего клапана переключает

    одинарное или двойное действие сети гидравлической

    системы.

3) Поставьте машину в позицию обслуживания

    (как на рисунке), прежде чем поменять поток сети

    гидравлической системы. Выключите двигатель.

4) Чтобы повернуть трехсторонний клапан воспользуйтесь

     ключом. Убедитесь, что что вы полностью повернули

     клапан.

(1) Односторонний поток

 (гидромолот)

Ключ должен стоять параллельно трубопроводу.

(2) Двусторонний поток

(грейферный или режущий ковш)

Ключ должен стоять перпендикулярно трубопроводу.

ПРЕДНЯЯ

СТОРОНА

5-1



ТРАНСПОРТИРОВКА

  1. ПОДГОТОВКА К ТРАНСПОРТИРОВКЕ



1) При транспортировке машины необходимо соблюдать

    правила дорожного движения и ограничения, вводимые

    на транспортировку определенных видов техники.

2) Выберите соответствующий трейлер после уточнения

    веса и габаритных размеров экскаватора согласно Раз-

    дела 2 настоящего руководства "Технические характе-

    ристики".

3) Проверьте маршрут движения на предмет длины марш-

рута, высоты мостов и ограничения полной массы, по ко-

торому будет производиться транспортировка экскаватора.

4) При необходимости получите необходимые разрешения



на следование по данному маршруту от соответствующих

    организаций.

5) Подготовьте необходимые средства для крепления экс-

    каватора на трейлере в ходе транспортировки.

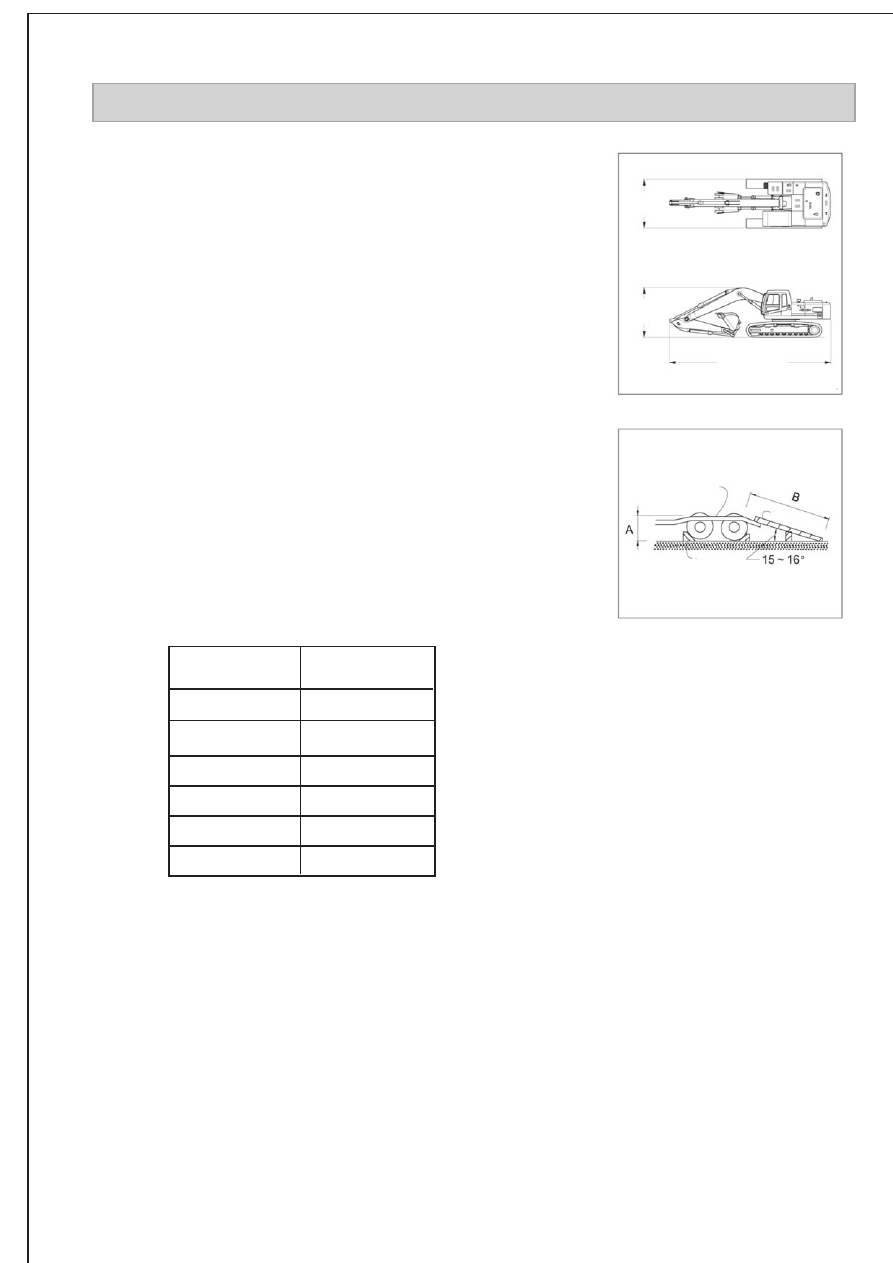

6) Подготовьте сходни для безопасной погрузки в соответ-

    ствии с приведенной ниже таблицей и рисунком справа:

Общая

ширина

Общая

высота

Общая

длина

Загрузочная площадка

трейлера

мост на лодках

постаме

нт

А

В

1.0

1.2

1.3

3.65~3.85

4.00~4.25
4.35~4.60
4.75~5.00

1.1

1.4

1.5

5.10~5.40

5.50~5.75

5-2

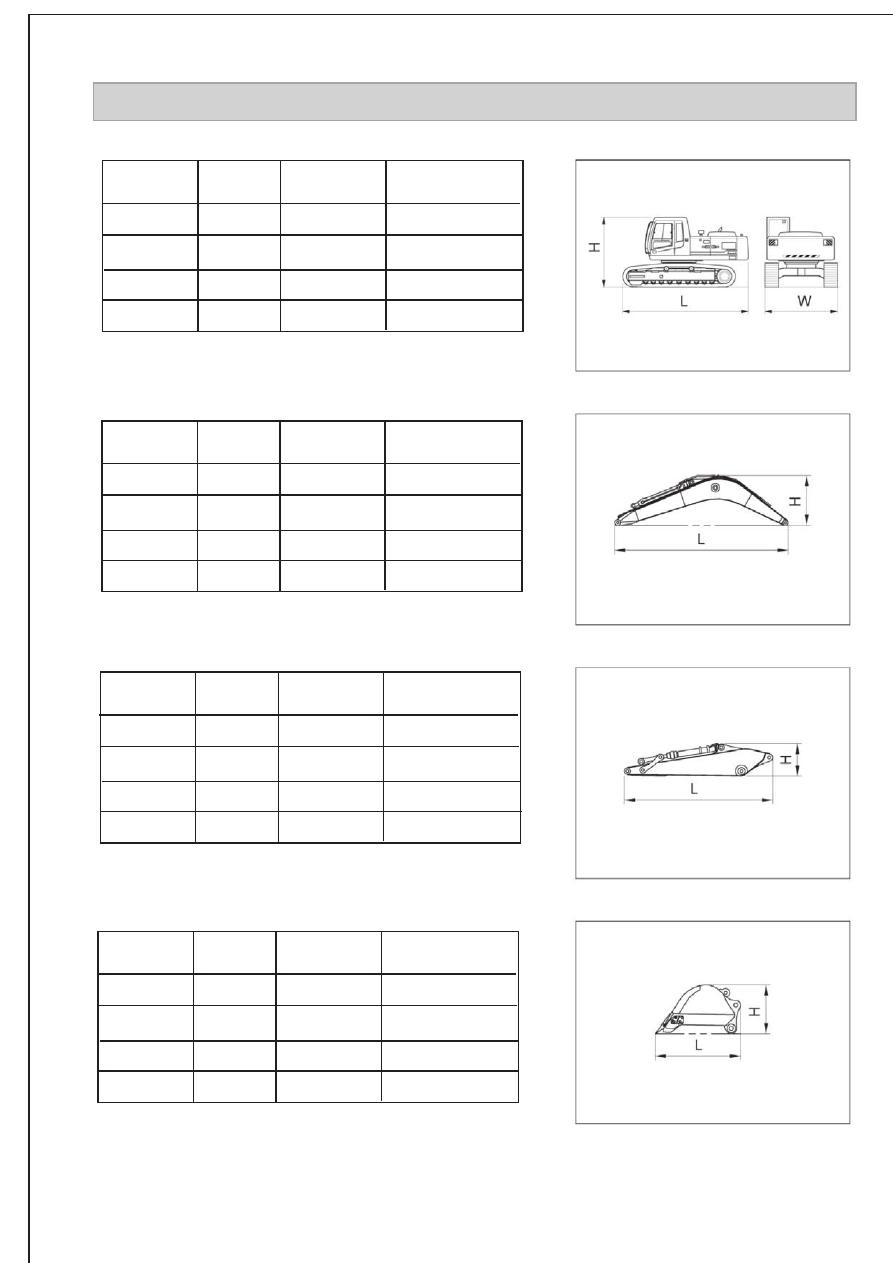

  2. РАЗМЕРЫ И ВЕС

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

6396(21'0'')

3230(10'7'')

3340(10'11'')

35790(78900)

C 600 мм (24'') трехзвенными гусеничными траками

и 9200 кг (20280 фунтов) противовесом.

1) Базовая машина

2) Стрела в сборе

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

7290(23'11'')

1710(5'7'')

830(2'9'')

3910(8620)

7.06 м (23'2") стрела с гидроцилиндром рукояти

(включая трубопроводы и пальцы)

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

4600(15'1'')

1010(3'4'')

620(2'0'')

2100(4630)

3) Рукоять в сборе

3.38 m (11'0") рукоять с гидроцилиндром ковша

 (включая рычажный механизм и пальцы)

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

4600(15'1'')

1010(3'4'')

620(2'0'')

2100(4630)

Стандартный ковш, ёмкостью 2.10 м3 (2,75 ярда3)

 (включая зубья и боковые ножи

5-3

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

1960(6'5'')

230(0'9'')

330(1'1'')

380(840)

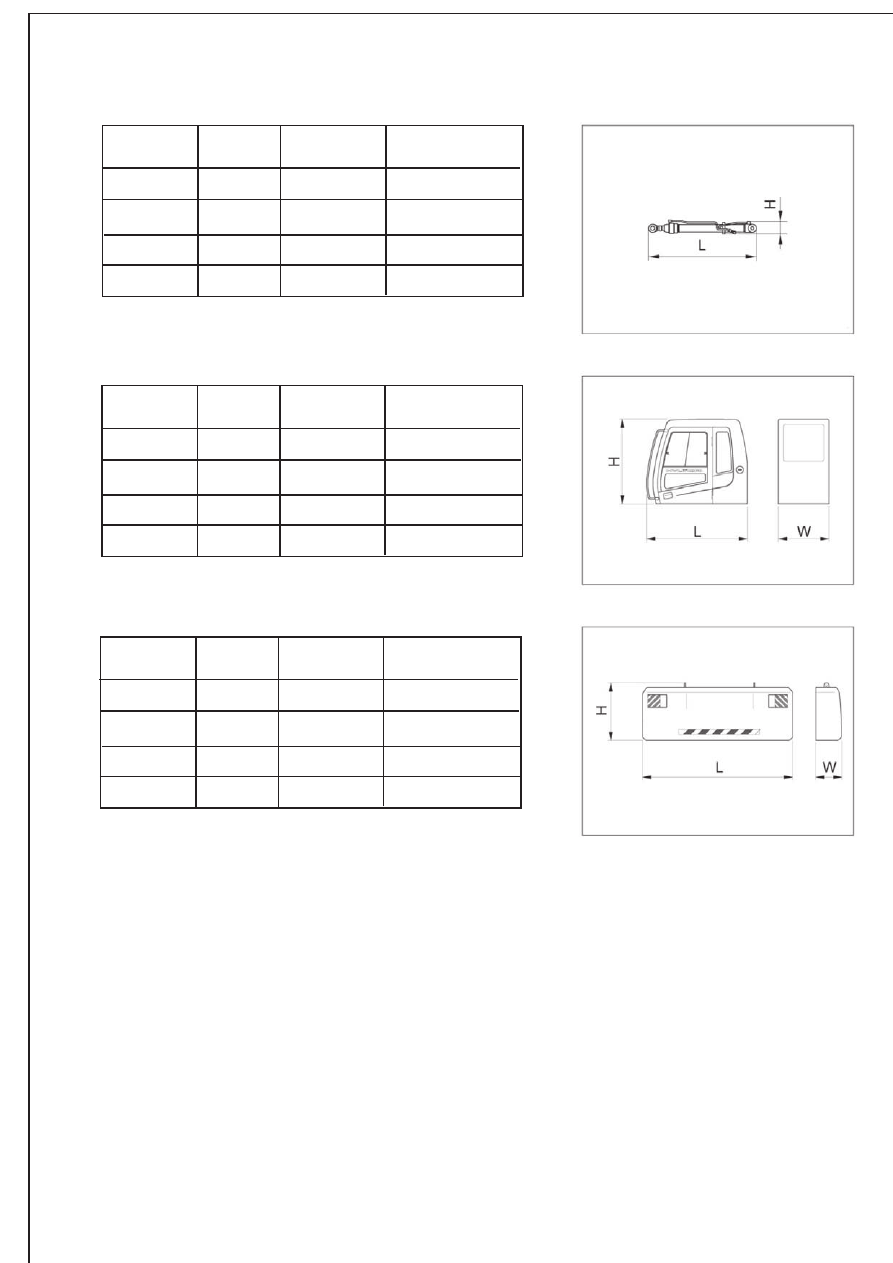

5) Гидроцилиндр стрелы

6) Кабина в сборе

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

1962(6'4'')

1676(5'5'')

1288(4'2'')

310(680)

Обозначение Описание Размерность

L

H

W
Wt

Длина

Высота

Ширина

Вес

мм (футы)

Величина

мм (футы)

мм (футы)

кг (фунты)

2700(8'10'')

1050(3'5'')

560(1'10'')

3800(8380)

7) Противовес
