Гусеничный экскаватор Hyundai R450LC-7. Руководство по эксплуатации и обслуживанию - часть 11

4-7

2. Для того чтобы изменить высокие обороты холостого

    хода, нажмите на кнопки режим ПОЛЬЗОВАТЕЛЯ и

    ВЫБОР одновременно, тогда лампочка УСКОРЕНИЕ

    начнет мигать с интервалом 1/2 секунды.

  - С помощью нажатия стрелок, показатель будет

     увеличиваться или уменьшаться.

3. Для того, чтобы изменить обороты ТОРМОЖЕНИЯ

    (экономного режима двигателя), нажмите на кнопку

    режим ПОЛЬЗОВАТЕЛЯ и кнопку ВЫБОР повторно

    и лампочка ТОРМОЖЕНИЯ начнет мигать с интервалом

    1/2 секунды.

   - С помощью нажатия стрелок, показатель будет

      увеличиваться или уменьшаться.

4. Для того, чтобы изменить поступающий электроток

    EPPR, нажмите на кнопку режим ПОЛЬЗОВАТЕЛЯ

    и кнопку ВЫБОР повторно и лампочка EPPR начнет

    мигать с интервалом 1/2 секунды.

  - С помощью нажатия стрелок, показатель будет

     увеличиваться или уменьшаться.

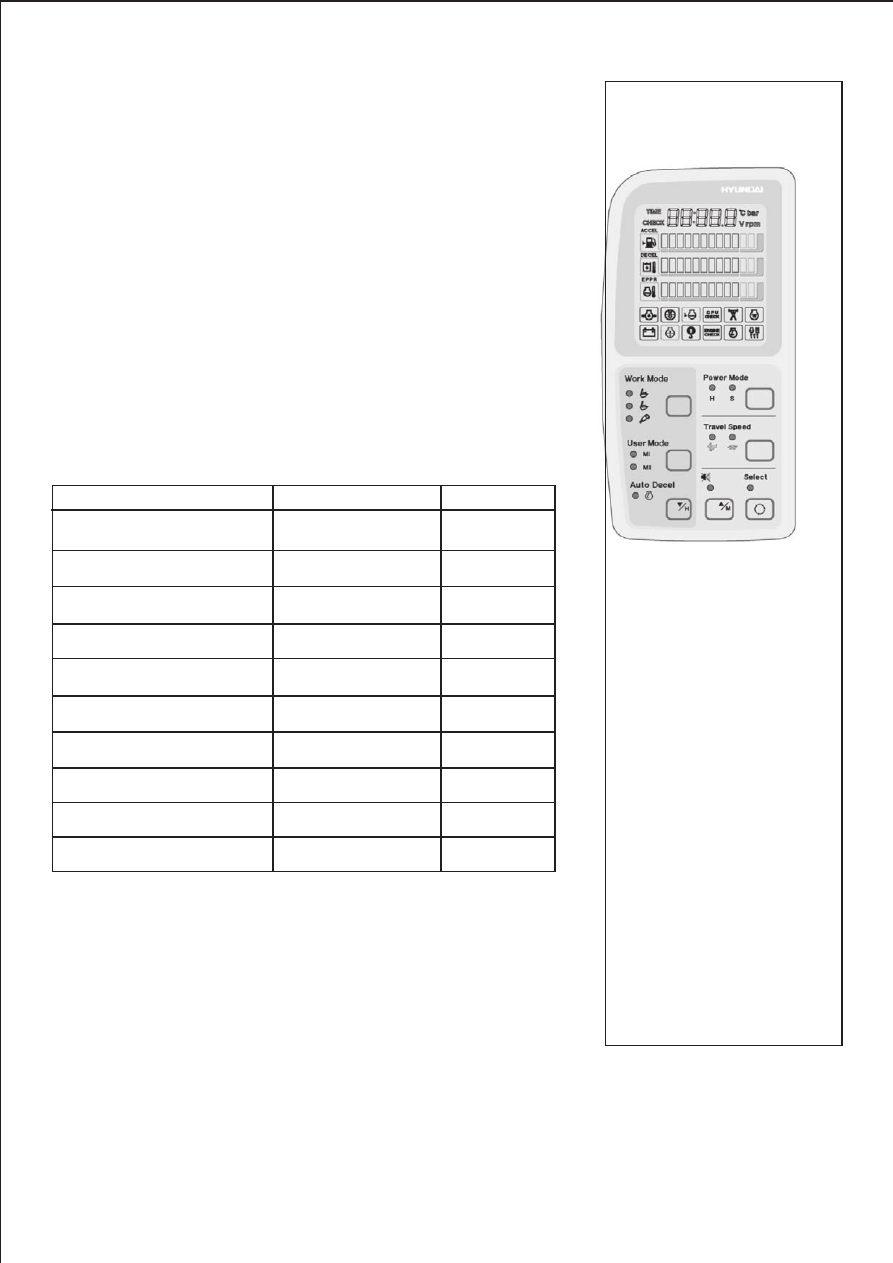

Сегмент            Ускорение

        Торможение                         EPPR(мА)

Посегментная установка параметров на

жидкокристаллического индикатора.

Высокие обороты

холостого хода - 900

     Низкие обороты

холостого хода 800 150

  Высокие обороты

холостого хода - 800

850

900

950

1050

1150

1250

1100

1200

150

200

250

300

350

400

450

550

500

600

  Высокие обороты

холостого хода -700
Высокие обороты

холостого хода - 600

Высокие обороты

холостого хода - 500

  Торможение

1000 оборотов

Высокие обороты

холостого хода - 400
Высокие обороты

холостого хода - 300
Высокие обороты

холостого хода - 200

Высокие обороты

холостого хода - 100
Высокие обороты

холостого хода

5  Чтобы запомнить выбранные установки, еще

    раз нажмите кнопку ПОЛЬЗОВАТЕЛЬ и ВЫБРАТЬ

4) Режим автоматического замедления двигателя

    Быстрое уменьшение частоты вращения двигателя

5) Режим движения

: Малая скорость
: Большая скорость

4-8

8) Система защиты от перезапуска двигателя

За детальной информацией обратитес к

странице 4-11 днного руководства.

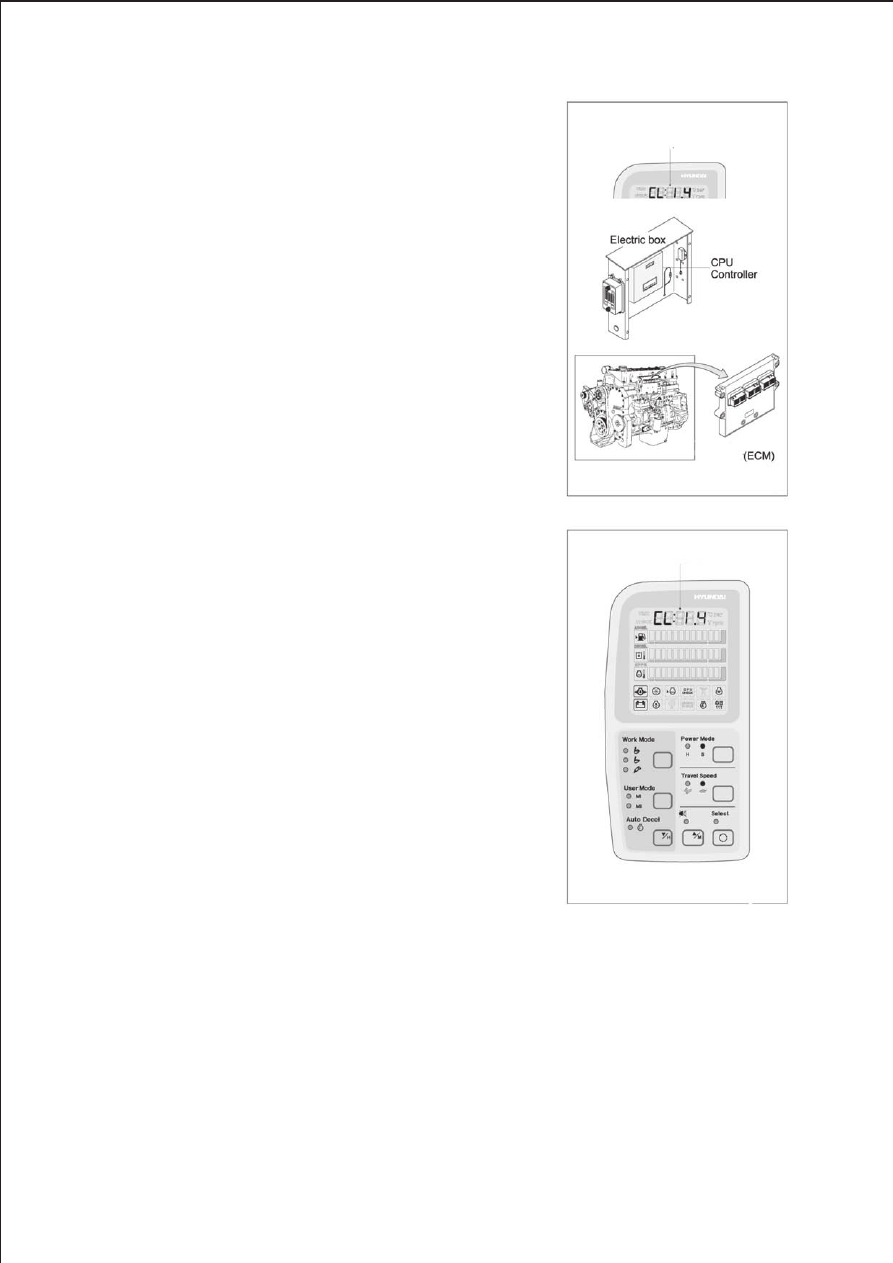

7) Самодианостика отображающей системы

CPU контроллер диагностирует проблемы,

вызванные в компьютернерной системе КАПО

повреждениями электрических деталей, отображая

коды ошибок на мониторе дисплея.

Система защищает стартер от непреднамеренного

повторного запуска двигателя при уже работающем

двигателе.

2) КАК ПРОИЗВОДИТЬ ВЫБОР РЕЖИМОВ РБОТЫ

1) Когда стартовый ключ повернут в положения ВКЛ

Когда стартовый ключ повернут в положения ВКЛ.,

загораются все зеленые лампы, а затем все лампы

гаснут автоматически через 2 секунды. Толко

лампа зарядки аккумулятора и лампа давления

масла остаются горящими до тех пор.пока

двигатель не запущен.
После того как прошла проверка ламп

CSL : 1.2,

версия набора программ, то это указывается на

дисплее монитора через 2 секунды.
После того как показалась версия программы,

то другие версии дают сбой. Точнее обороты

двигателя, лампа зарядки батереи, лампа давления

масла включаются, а Скоростной режим, авто

десел, малая скорость ( черепаха ) отображаются

на дисплее.
В ситуации сбоя функция самодиагностики

включает указание на неполадки в электрической

системе.

За подробной информацией обратитес к

странице 4-11 натоящего руководства.

(

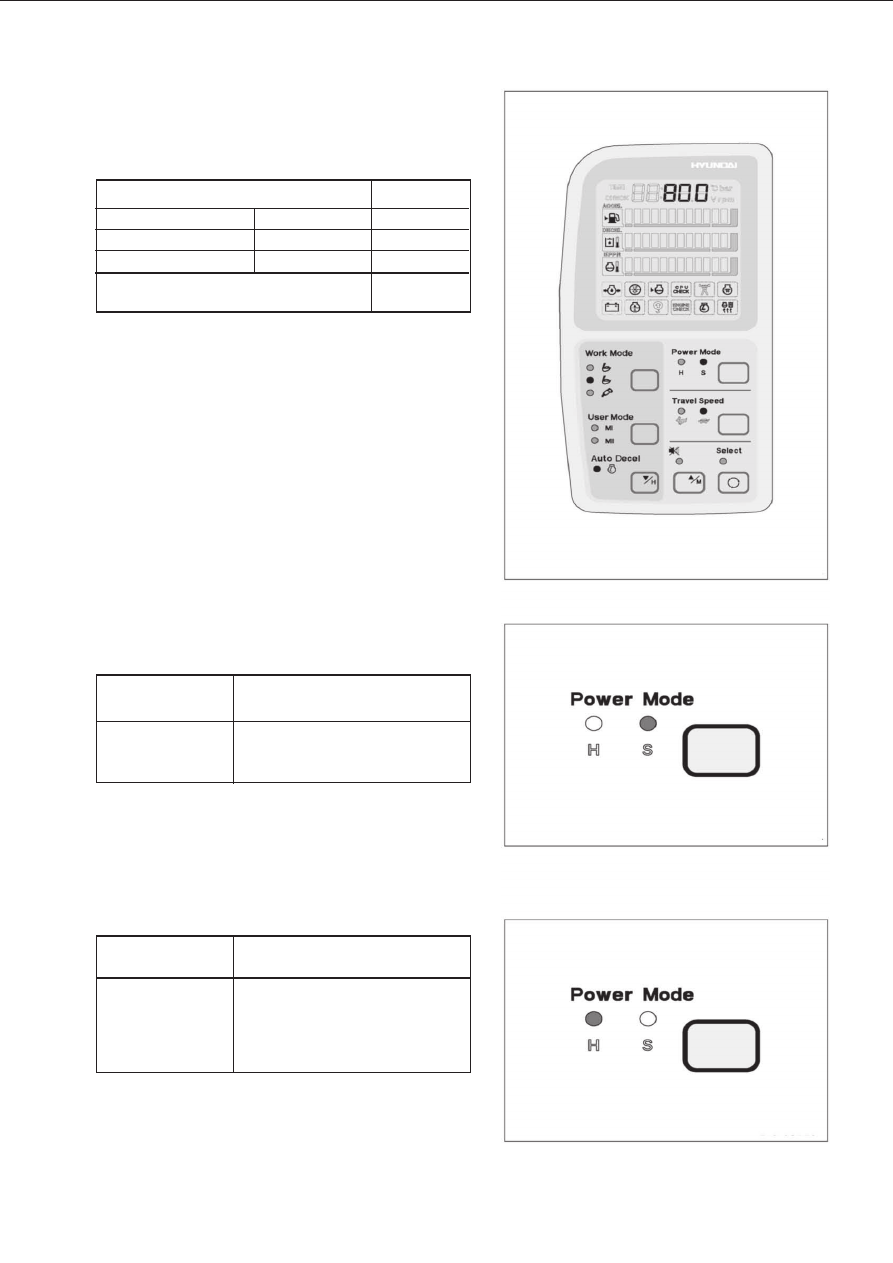

2) После запуска двигателя



ф После запуска двигателя горят 3 нижеотмеченные

           лампы:

Режим

Состояниe

Режим работы

ГОРИТ
ГОРИТ
ГОРИТ
ГОРИТ

Мощностной режим

Стандартная

Режим движения

Низкая

Режим автоматического замедления

двигателя

  В этом состоянии тахометр показывает низкие

    обороты холостого хода (950±100 об/мин).

  Если температура ниже 30 градусов по Цельсию,

  то через 10 секунд скорость оборотов увеличится

  до 1200+100 об/мин, что автоматически будет

  обогревать машину.

 Через 2-3 минуты Вы можете выбрать любой режим,

  который потребуется для выполнения работ.

   Самодиагностика производится после того, как

   стартовый ключ поставлен в положение ВКЛ.

  За подробной информацией обратитесь к

   странице 4-11 настоящего руководства.

3) Выбор мощностного режима

(1) Режим обычной работы (S)

Автоматический режим отменяется, и включается

режима обычной работы (S), когда круговая шкала

ускорителя показывает 10.

Обороты

двигателя

Обороты

двигателя

Характеристика режима

Характеристика режима

1 850 ±50 об/мин

1 950 ±50 об/мин

Та же мощность, что для

экскаватора без изменения

режимов работы

Когда круговая шкала ускорителя показывает

ниже 9 скорость двигателя снижается на 100

оборотов через каждую шкалу.

Когда круговая шкала ускорителя показывает

ниже 9 скорость двигателя снижается на 100

оборотов через каждую шкалу.

(2) Режим тяжёлой работы (Н)



 Режима тяжёлой работы (Н) включается, когда

      круговая шкала ускорителя показывает 10, а

      автоматический режим работы отменен.

Приблизительно 110%

мощности и скорости по

сравнению с экскаваторами

без изменения режимов или

при режиме S

4-9

4-10

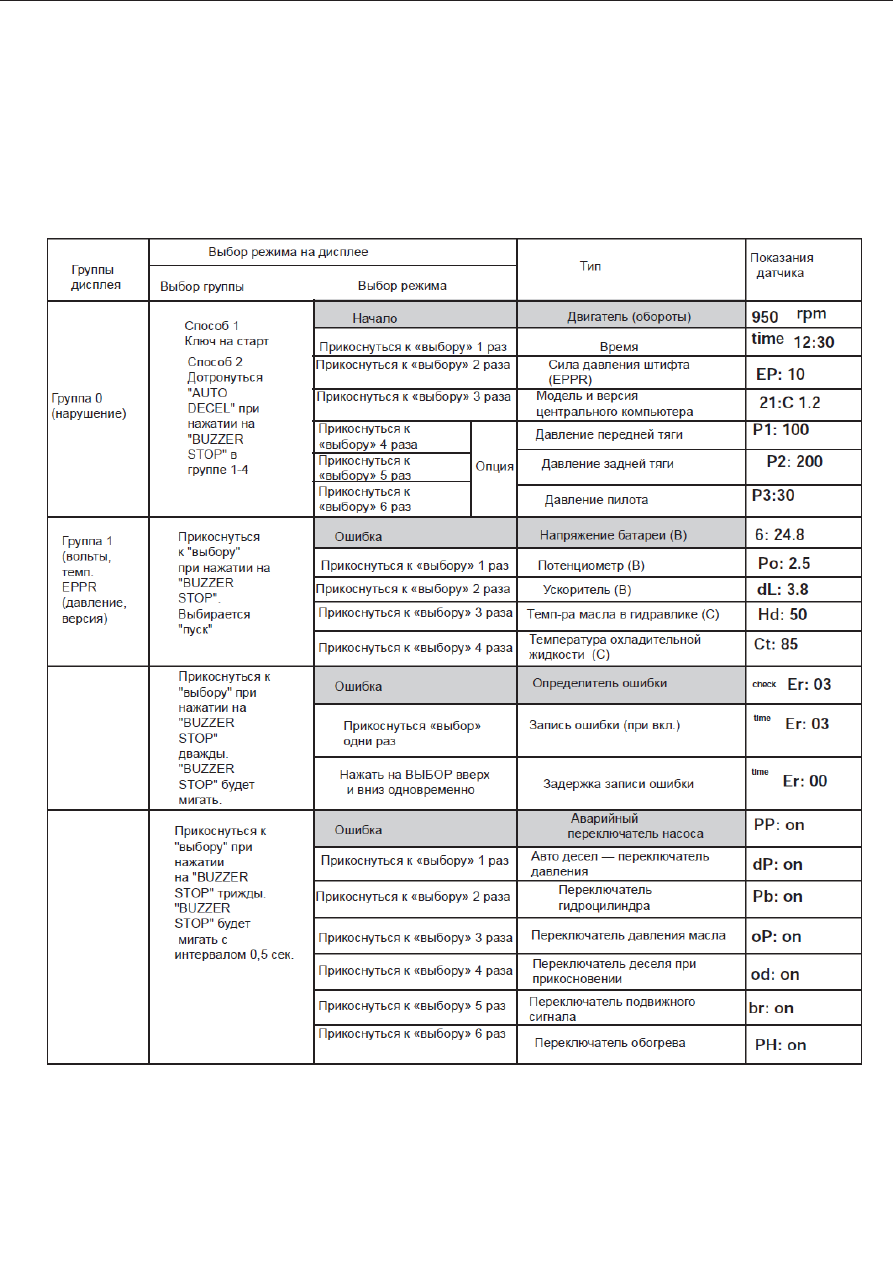

4) ДИСПЛЕЙ МОНИТОРА

Информация о работе машины указываемая контроллером CPU может отображаться на дисплее

монитора, когда оператор выбирает режим в «ВЫБОРЕ РЕЖИМА» или с «СИГНАЛОМ

ОСТАНОВКИ» как указывается ниже.

4-11

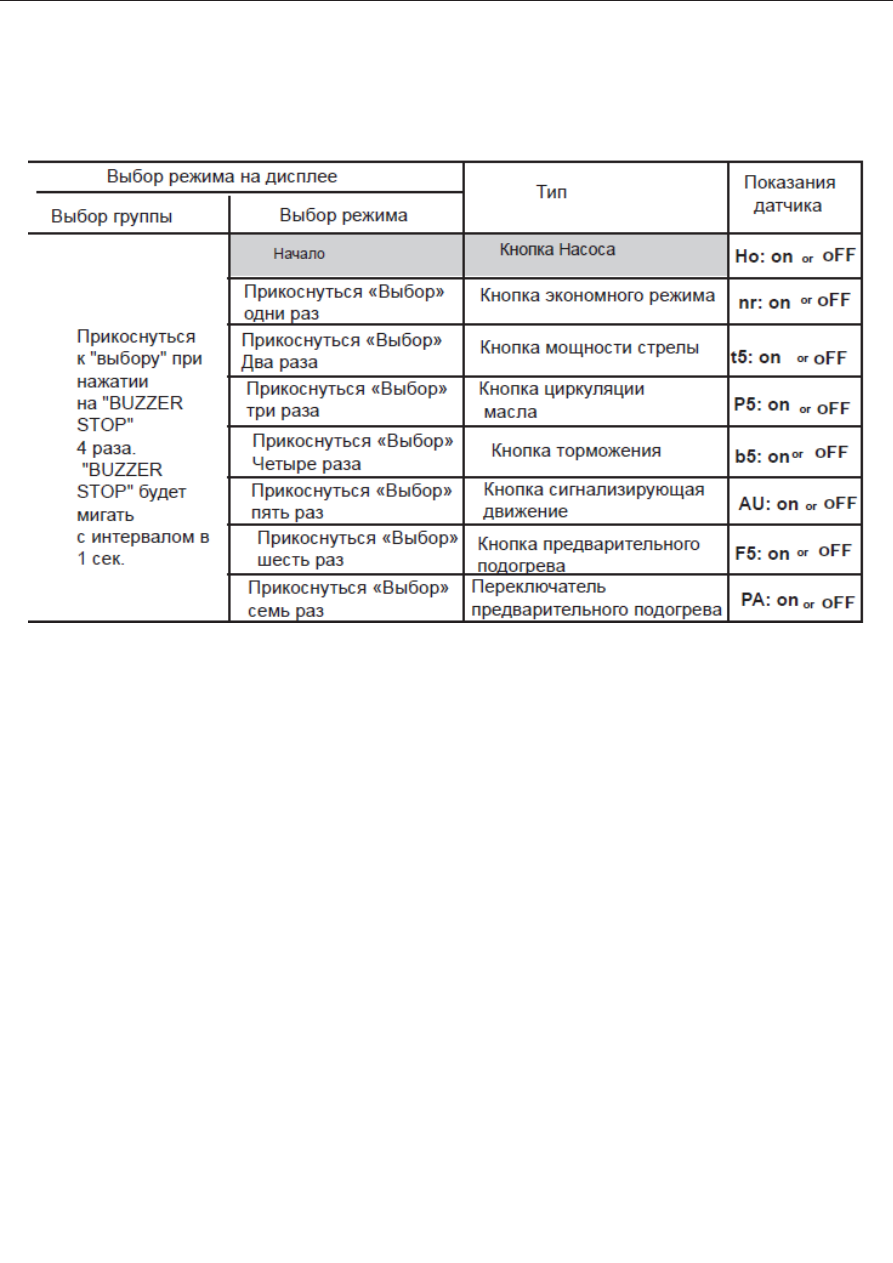

происходит изменение группы дисплея.

Например: Группа 0->1->2->3->4->0

Нажимая кнопку ИЗМЕНИТЬ, при нажатой кнопке ОСТАНОВКА ЗУММЕРА,

4-12

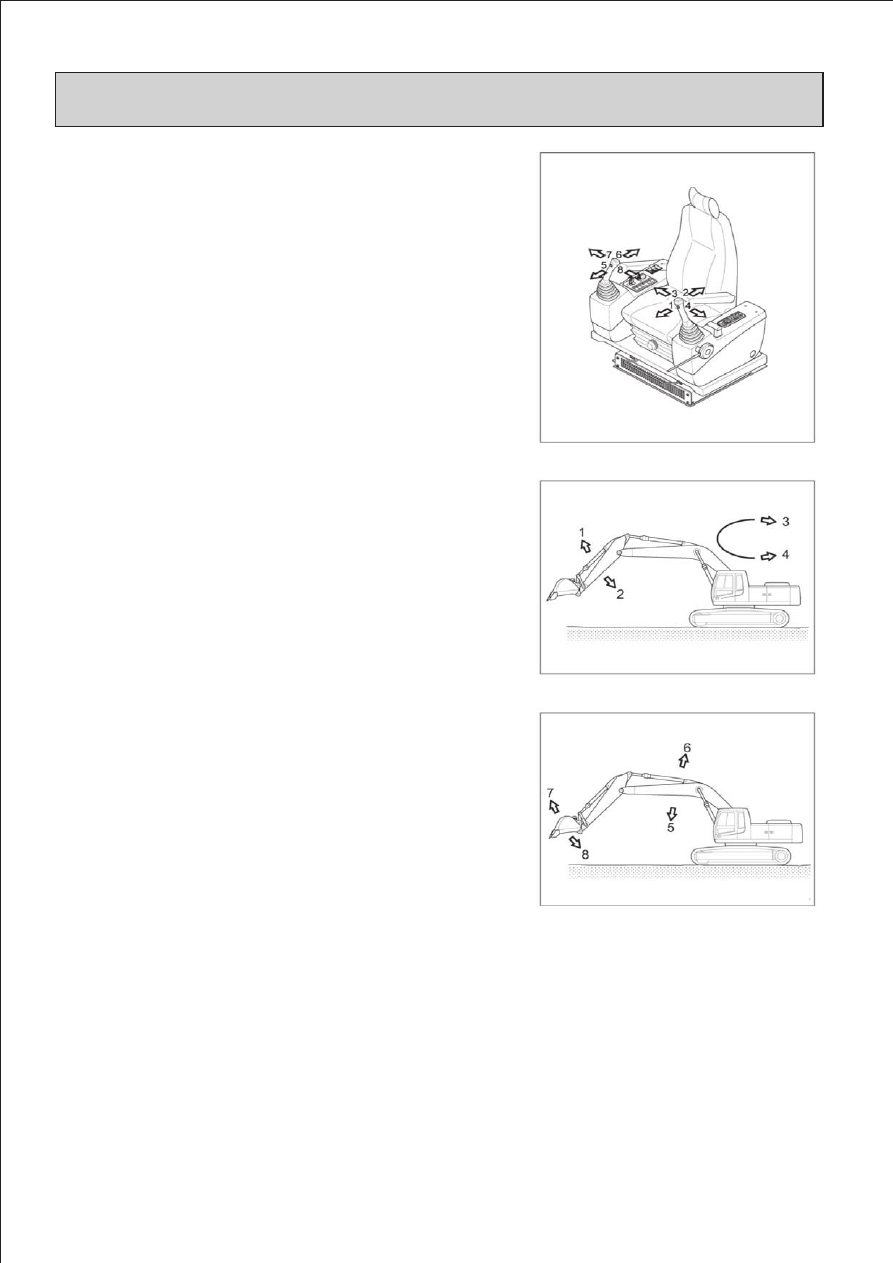

5. УПРАВЛЕНИЕ РАБОЧИМ ОБОРУДОВАНИЕМ

Убедитесь в работоспособности рычагов

управления и рабочего оборудования.

1) Левый рычаг управления служит для управления

    рукоятью и поворота платформы.

2) Правый рычаг управления служит для управления

    стрелой и ковшом.

3) Когда Вы отпускаете рычаг управления, он

    автоматически возвращается в нейтральное положение.

При управлении поворотом платформы принимайте

во внимание расстояние, дополнительно проходящее

поворотной платформой вследствие ее инерции.

Левый рычаг управления

1  Поворот рукояти в сторону от экскаватора

    (по часовой стрелке)

2 Поворот рукояти в сторону к экскаватору

   (против часовой стрелки)

3 Вращение поворотной платформы направо

   (по часовой стрелке)

4 Вращение поворотной платформы налево

   (против часовой стрелки)

Правый рычаг управления

5 Опускание стрелы

6 Подъем стрелы

7 Поворот ковша от экскаватора

   (по часовой стрелке)

8 Поворот ковша к экскаватору

   (против часовой стрелки)

4-13

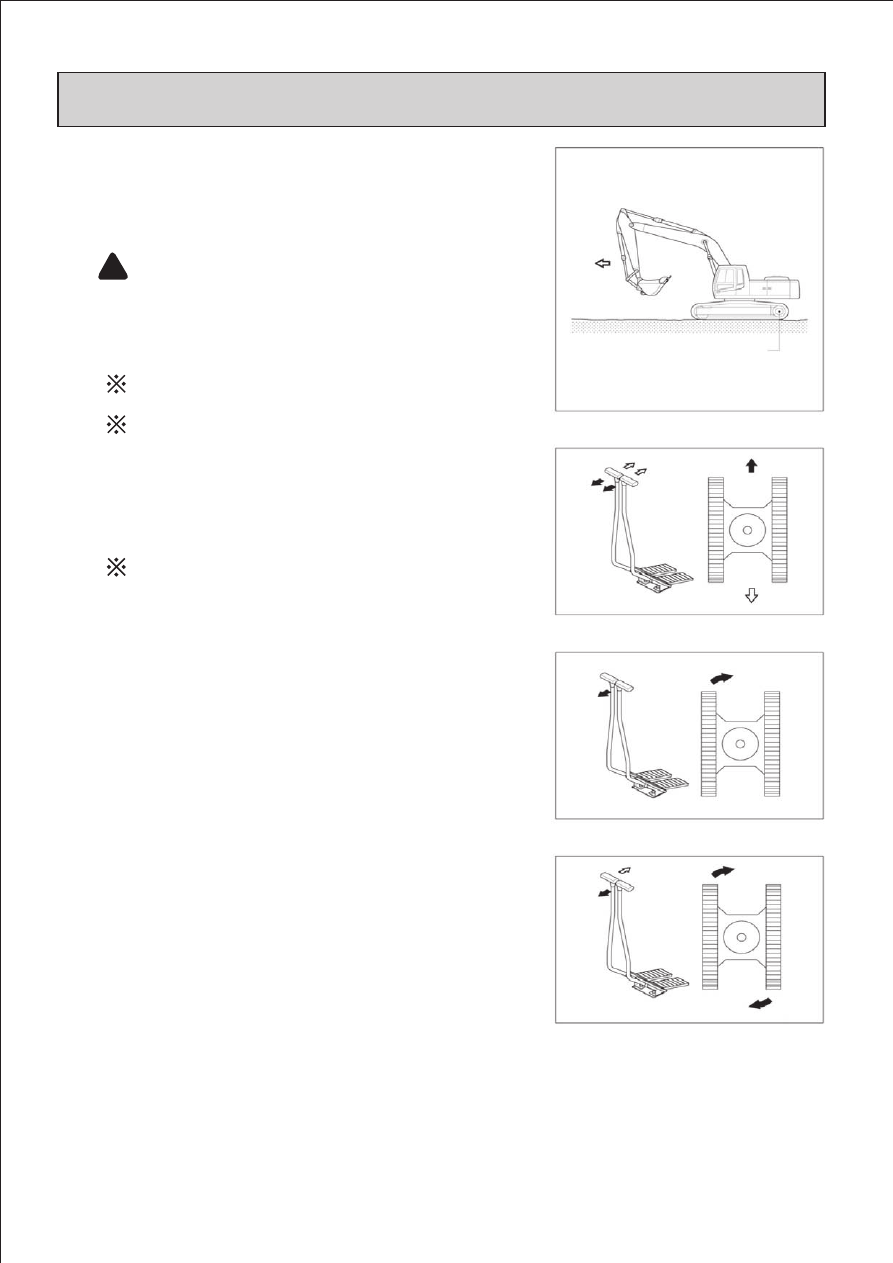

6. ПЕРЕДВИЖЕНИЕ МАШИНЫ

1) ОСНОВНЫЕ ОПЕРАЦИИ

(1) Транспортное положение

Это положение, при котором двигатель перемещения

расположен сзади, а рабочее оборудование спереди

от экскаватора.

Будьте осторожны, так как при повороте

платформы на 180 град, изменяется на

противоположное.

(2) Осуществление движения

Перемещение машины осуществляется с помощью

либо рычага, либо педали движения.

Не следует двигаться непрерывно в течение

длительного времени.

Уменьшите обороты двигателя и двигайтесь

с малой скоростью при перемещении по неровной

поверхности.

(3) Движение вперед и назад

Когда левый и правый рычаги или педали нажаты

одновременно, экскаватор будет двигаться вперед

или назад.

Скорость движения определяется ходом нажатых

педалей или рычагов движения, а направление

движения - направлением воздействия

(вперед или назад) на рычаг или педаль движения.

(4) Поворот экскаватора

При нажатии на один рычаг или педаль происходит

изменение направления движения экскаватора за

счет вращения только одной гусеницы.

(5) Разворот на месте

Применяется для изменения направления движения

от первоначального места благодаря вращению левой

и правой гусениц в противоположные стороны.

Это достигается одновременным нажатием на левый

и правый рычаги или педали в разные стороны.

!

4-14

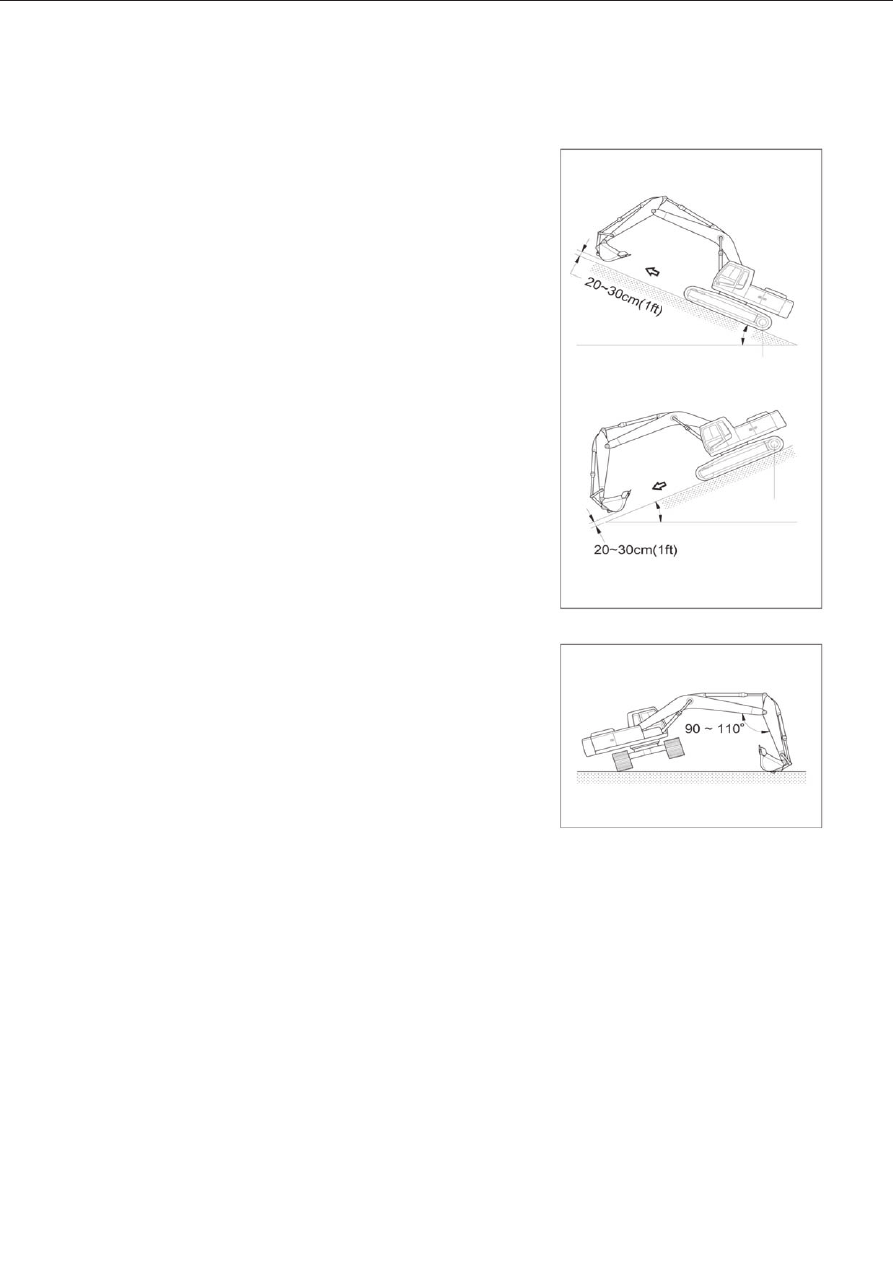

(1) Убедитесь в правильном положении рычагов

     движения и транспортного двигателя

     (сзади по ходу движения).

(2) Опустите ковш на высоту 20-30 см от поверхности

     земли, чтобы в экстренных случаях его можно было

     использовать в целях торможенья.

(3) Если машина начинает скользить или терять

     устойчивость, немедленно опустите ковш и

     затормозите движение машины.

(4) При парковке на уклонах используйте ковш в

     качестве тормоза и подложите опоры под гусеницы

     для предотвращения скольженья.

Экскаватор не может эффективно передвигаться

по уклону при низкой температуре рабочей

жидкости. Перед движением на уклонах произведите

прогрев рабочей жидкости в гидросистеме.
Будьте осторожны при работе на уклонах,

так как при этом возможна потеря равновесия

машины и ее переворот.

 Будьте уверены, что передвигаясь по наклонной

местности индикатор скорости передвижения

находится на отметке НИЗКАЯ (значок черепахи)

3) ДВИЖЕНИЕ ПО МЯГКОМУ ГРУНТУ

(1) Двигайтесь вперед до тех пор, пока машина может

     двигаться собственным ходом.

(2) Будьте осторожны, чтобы машина не засела слишком

     глубоко на мягком грунте, где ее буксирование

     невозможно.

(3) Когда движение машины своим ходом невозможно,

     опустите ковш и используйте стрелу и рукоять для

     вытаскивания машины. Одновременно работайте

     стрелой, рукоятью и рычагами движения с целью

     предотвращения увязания машины.

По возможности избегайте работы на мягких

грунтах.
