Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 26

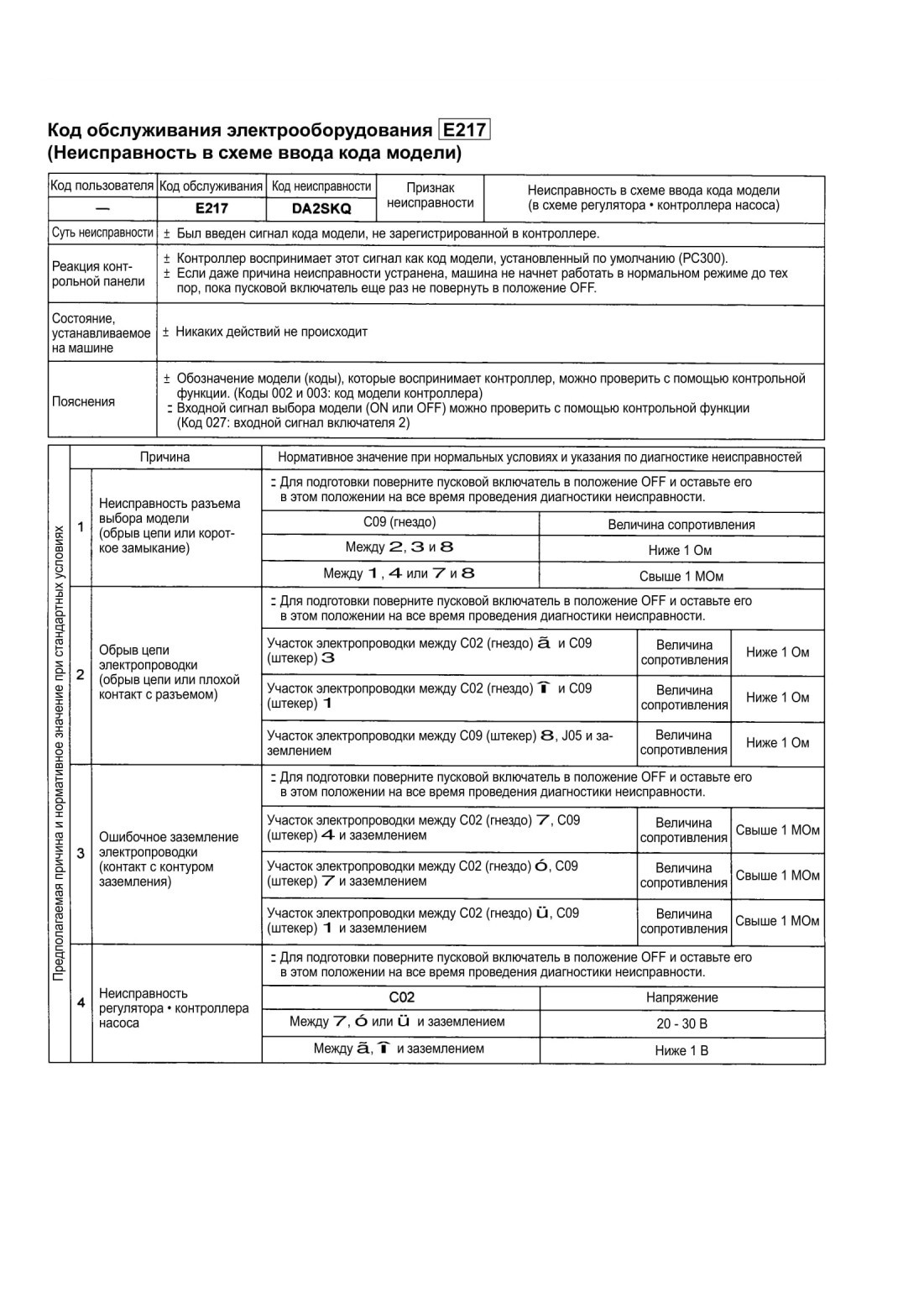

Код обслуживания электрооборудования Е217 (Неисправность в схеме ввода кода модели)

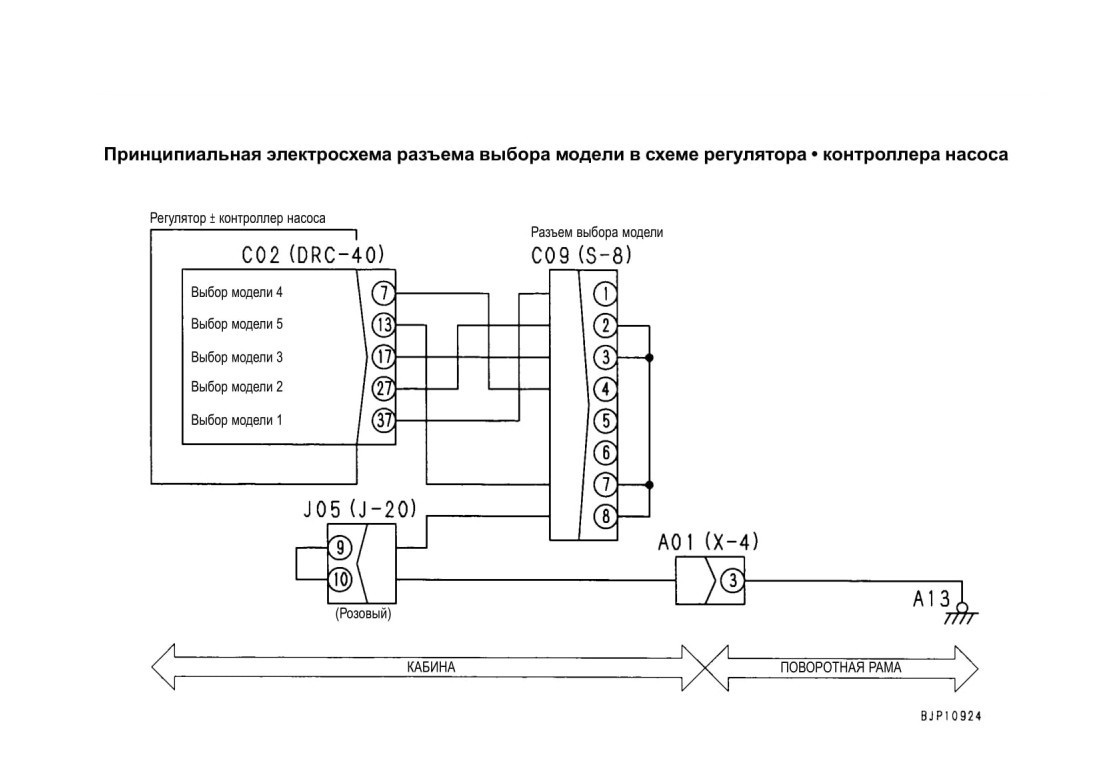

Принципиальная электросхема разъема выбора модели в схеме регулятора • контроллера насоса

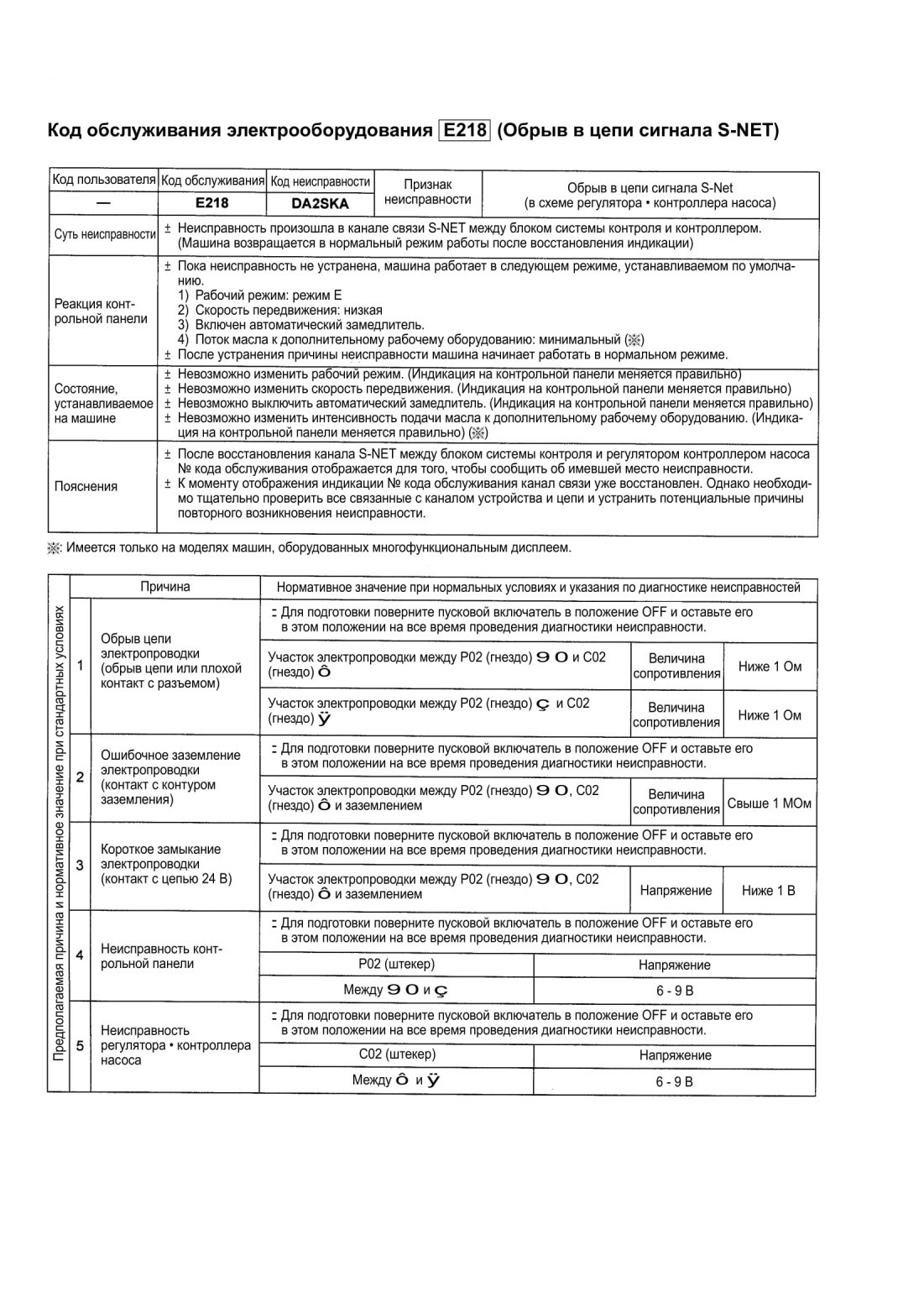

Код обслуживания электрооборудования Е218(Обрыв в цепи сигнала S-NET)

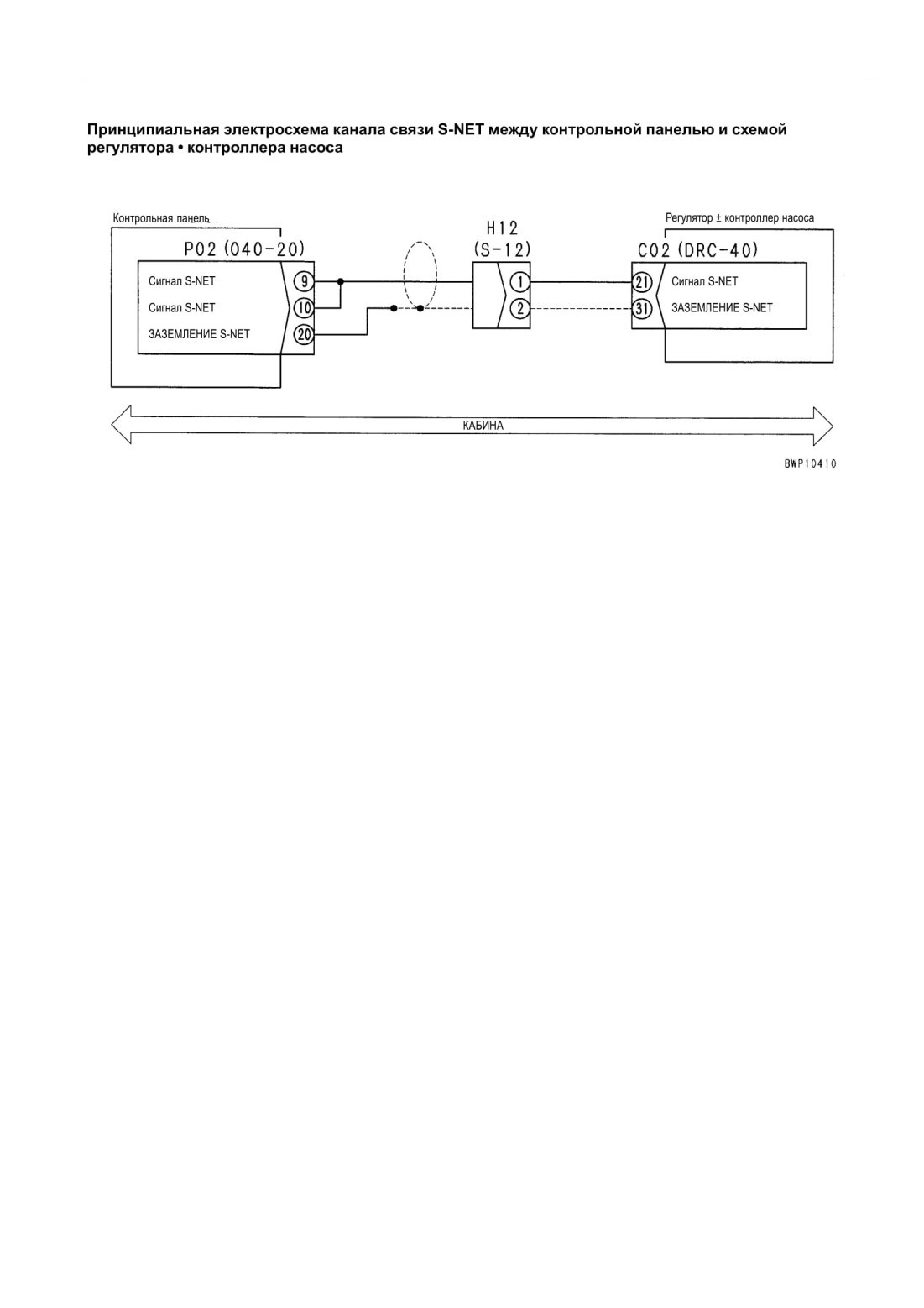

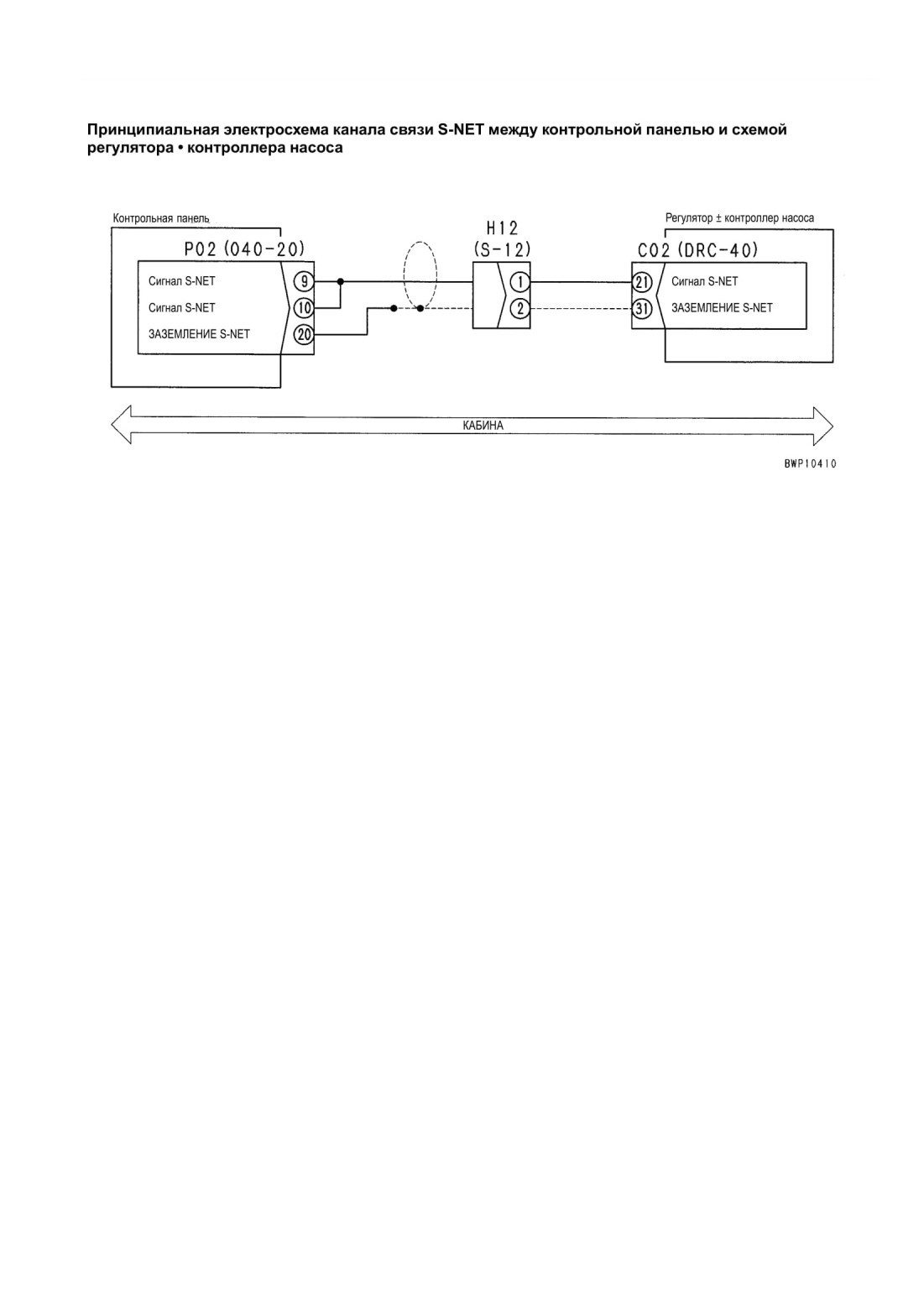

Принципиальная электросхема канала связи S-NET между контрольной панелью и схемой регулятора • контроллера насоса

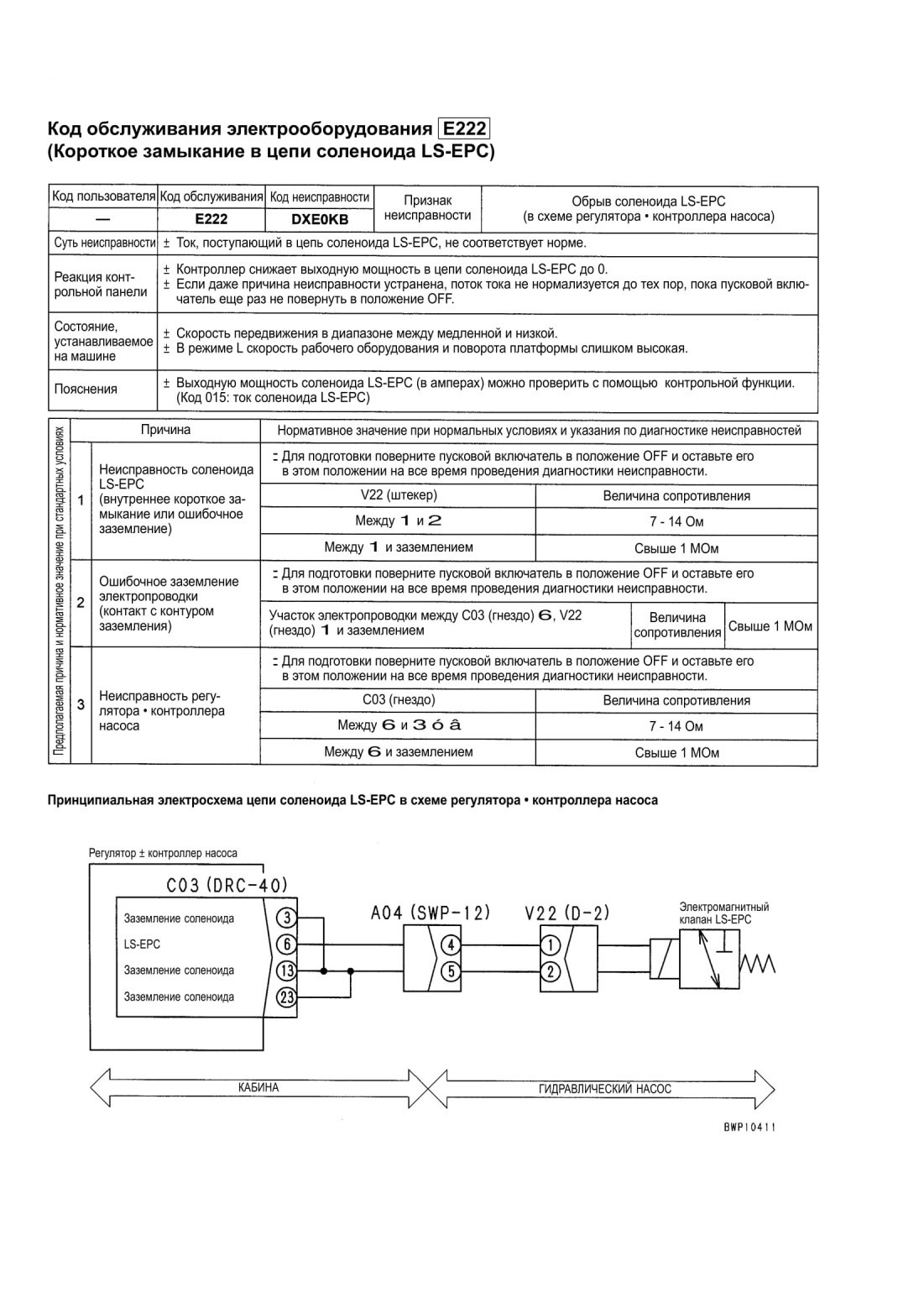

Код обслуживания электрооборудования Е222 (Короткое замыкание в цепи соленоида LS-EPC)

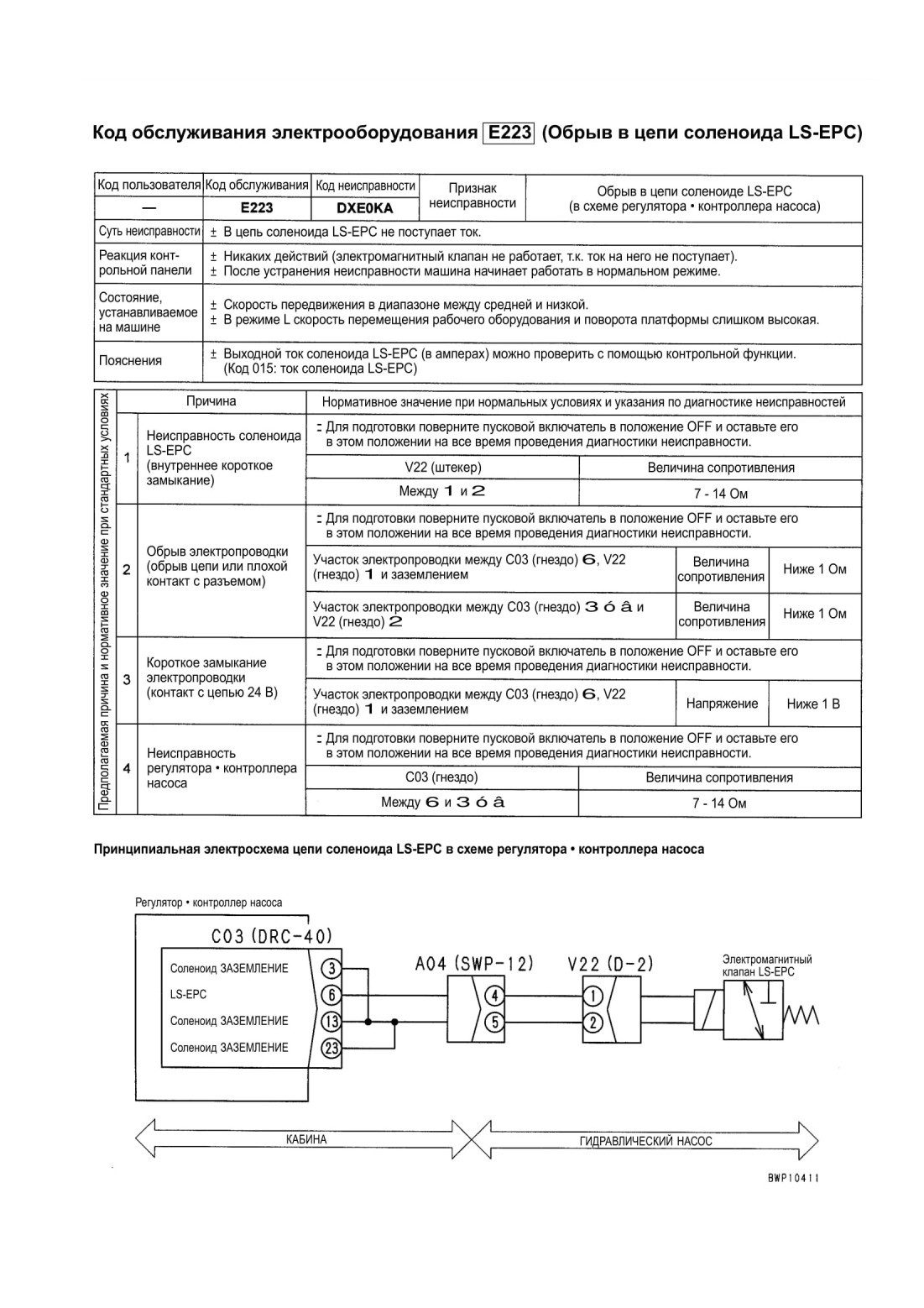

Код обслуживания электрооборудования ] Е223] (Обрыв в цепи соленоида LS-EPC)

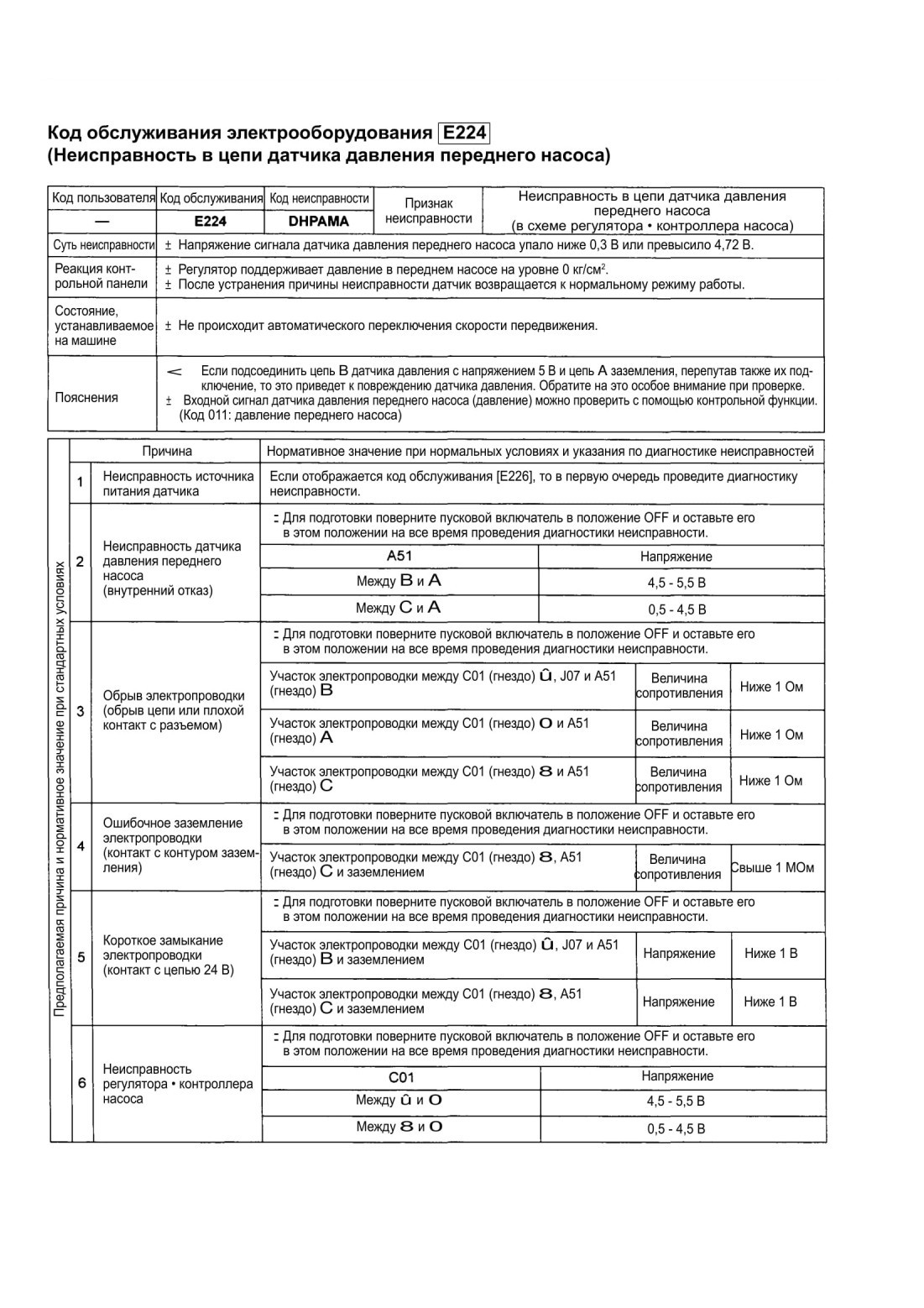

Код обслуживания электрооборудования Е224 (Неисправность в цепи датчика давления переднего насоса)

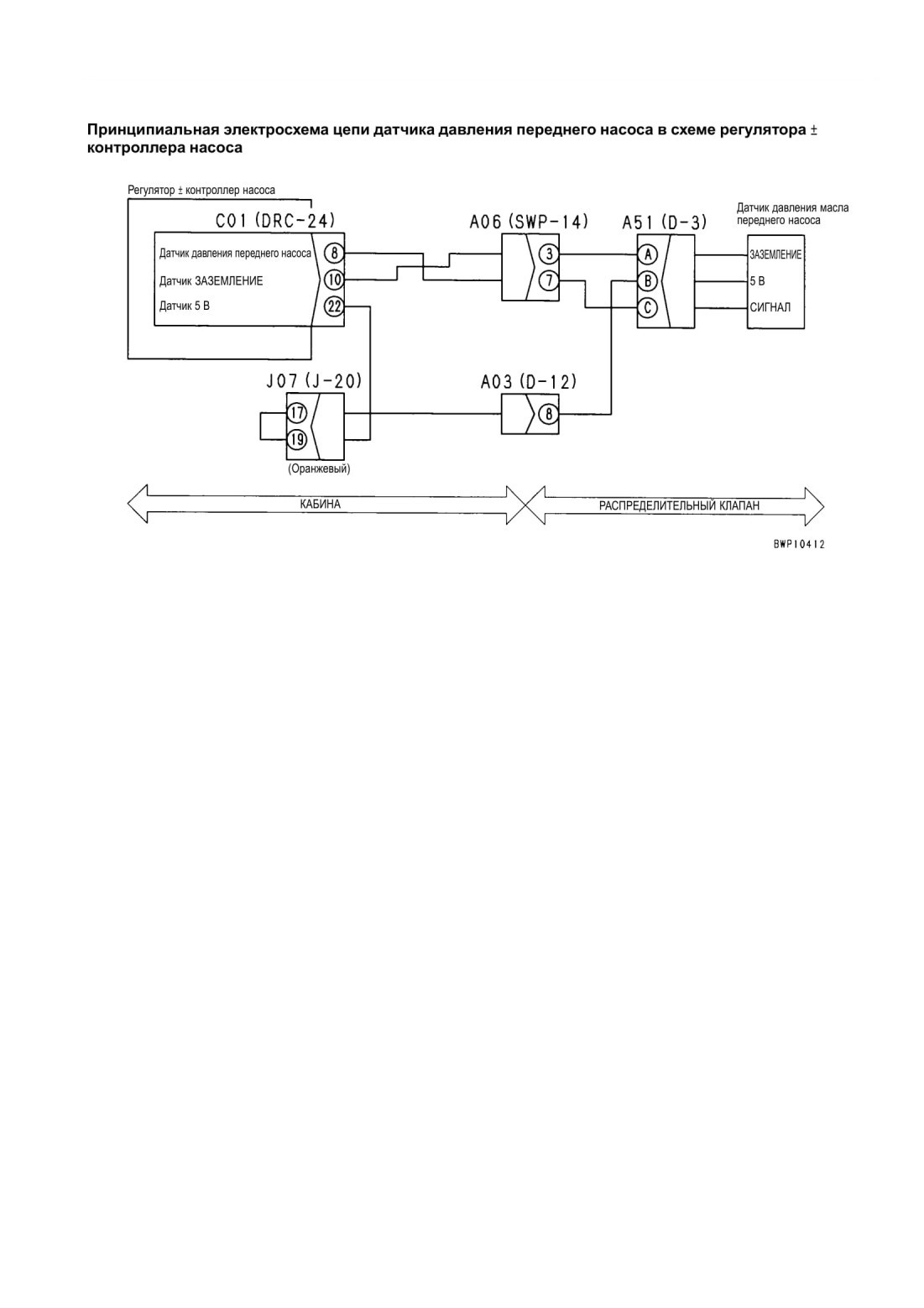

Принципиальная электросхема цепи датчика давления переднего насоса в схеме регулятора +- контроллера насоса

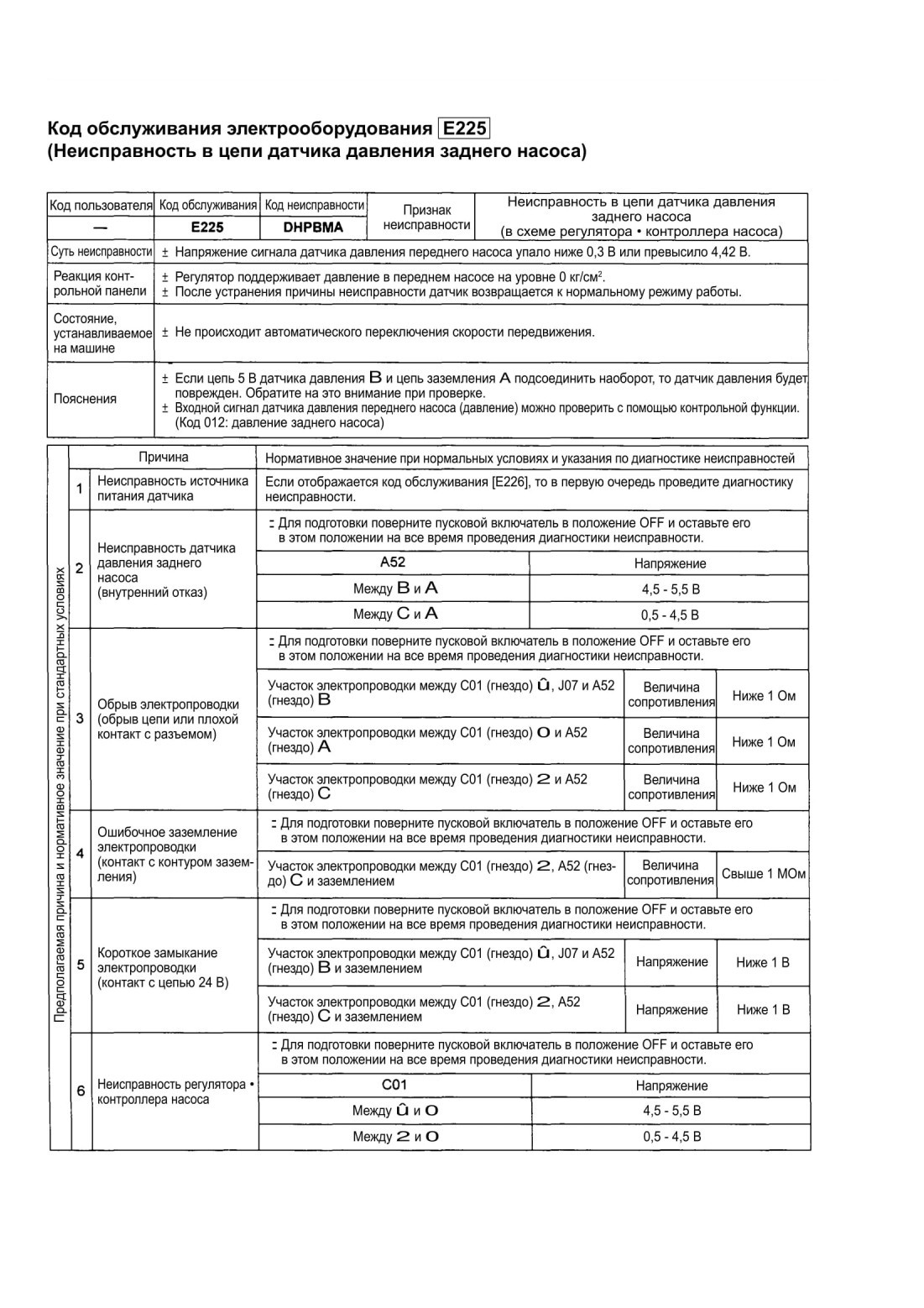

Код обслуживания электрооборудования Е225 (Неисправность в цепи датчика давления заднего насоса)

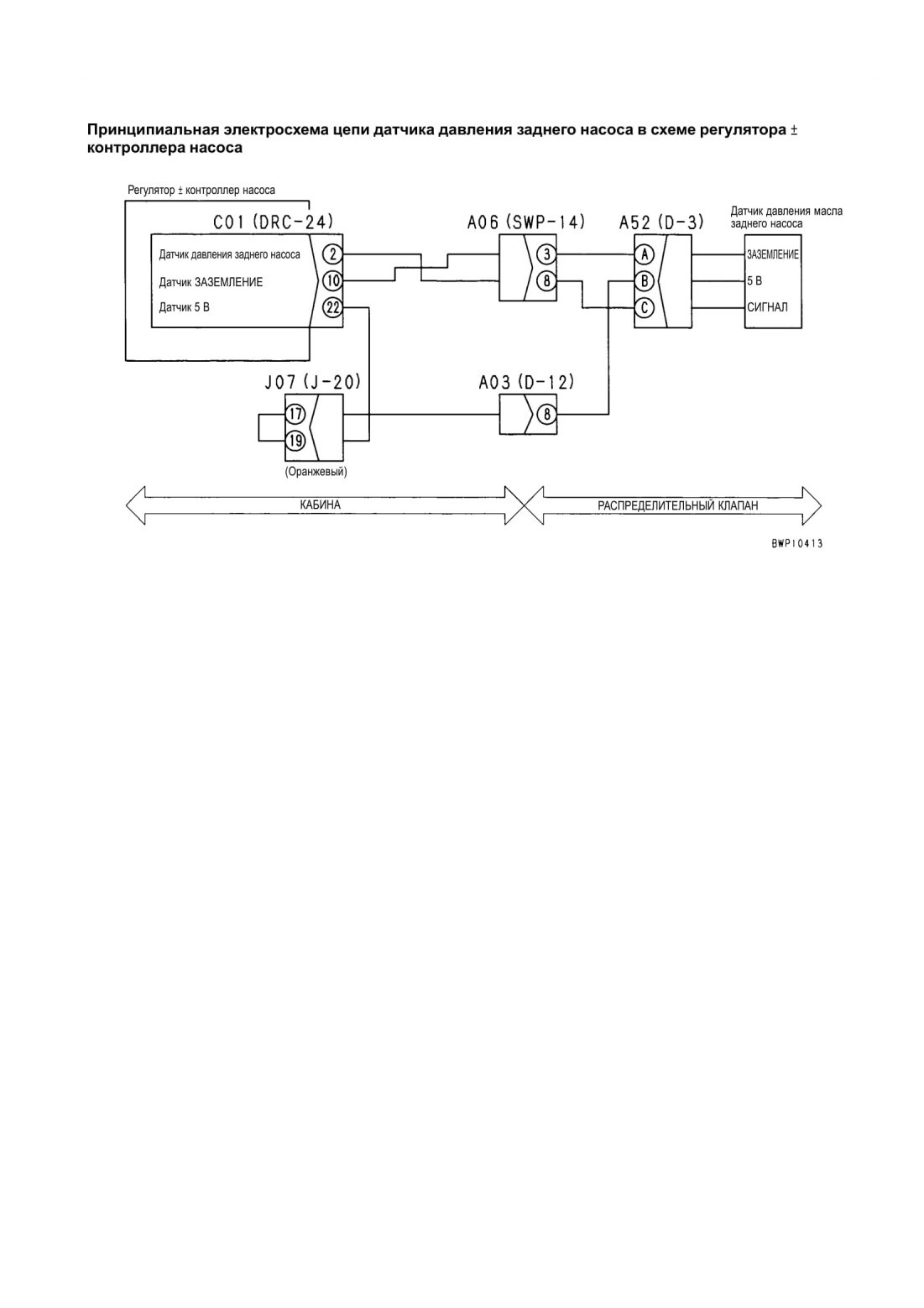

Принципиальная электросхема цепи датчика давления заднего насоса в схеме регулятора +- контроллера насоса

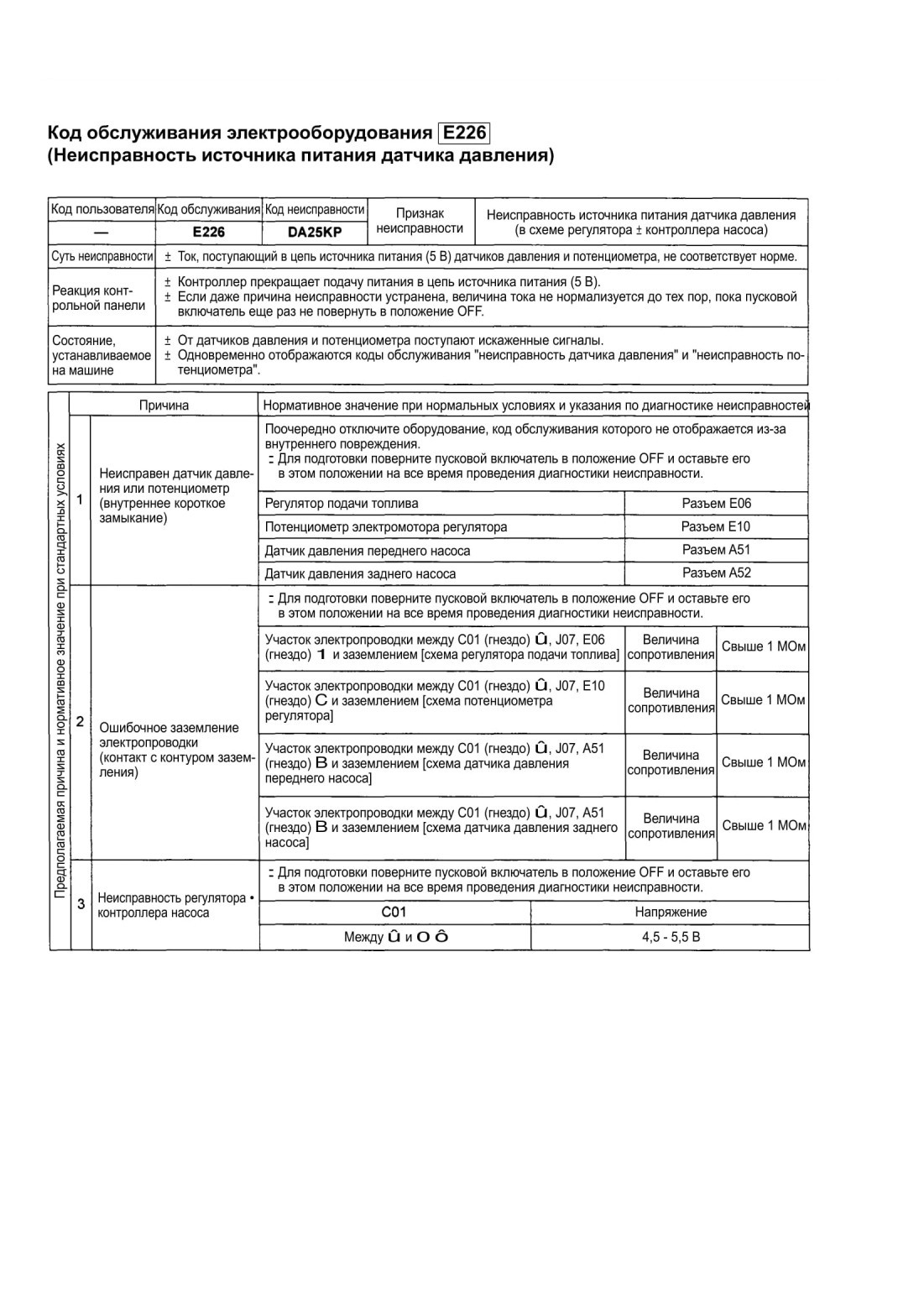

Код обслуживания электрооборудования Е226 (Неисправность источника питания датчика давления)

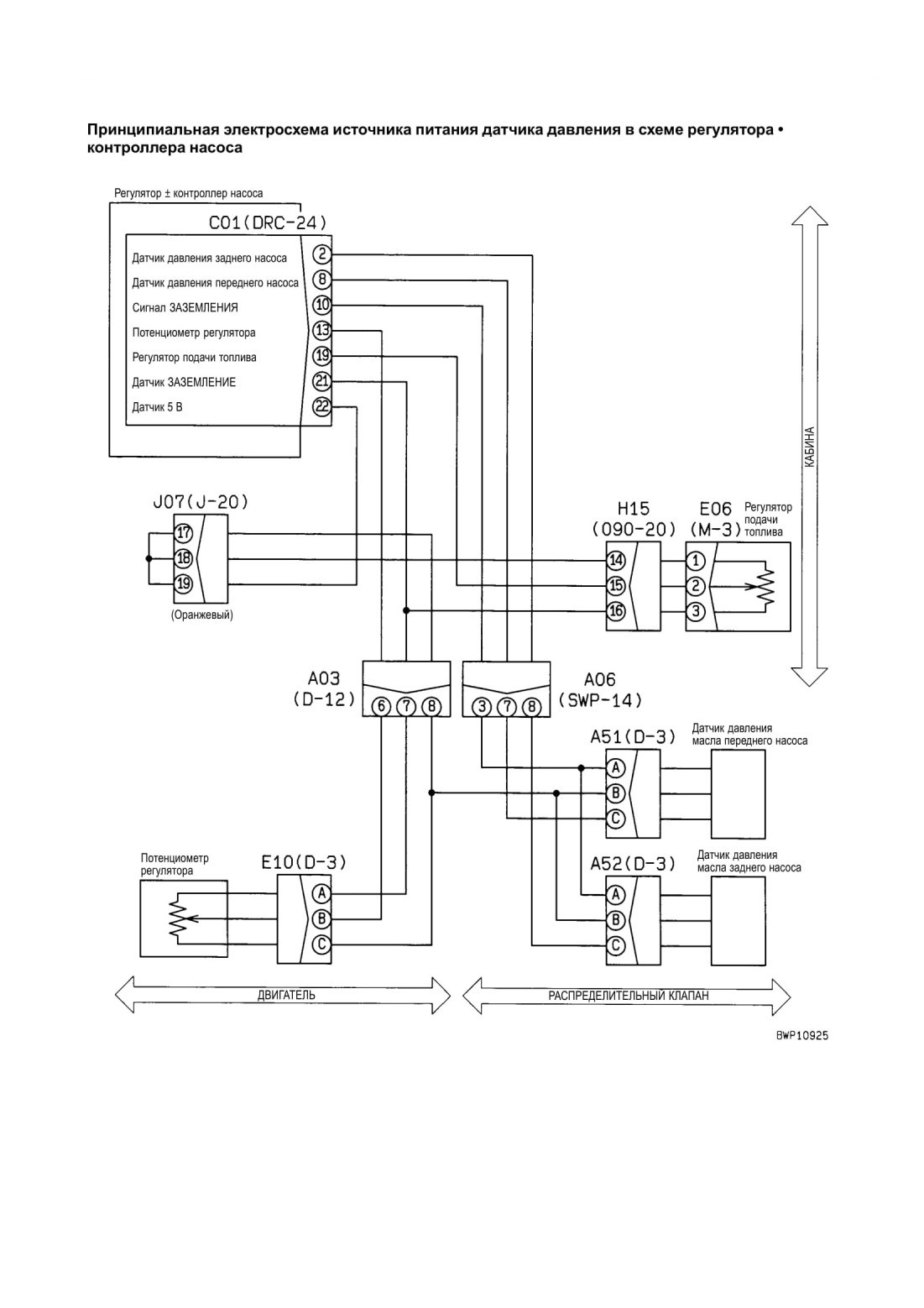

Принципиальная электросхема источника питания датчика давления в схеме регулятора контроллера насоса

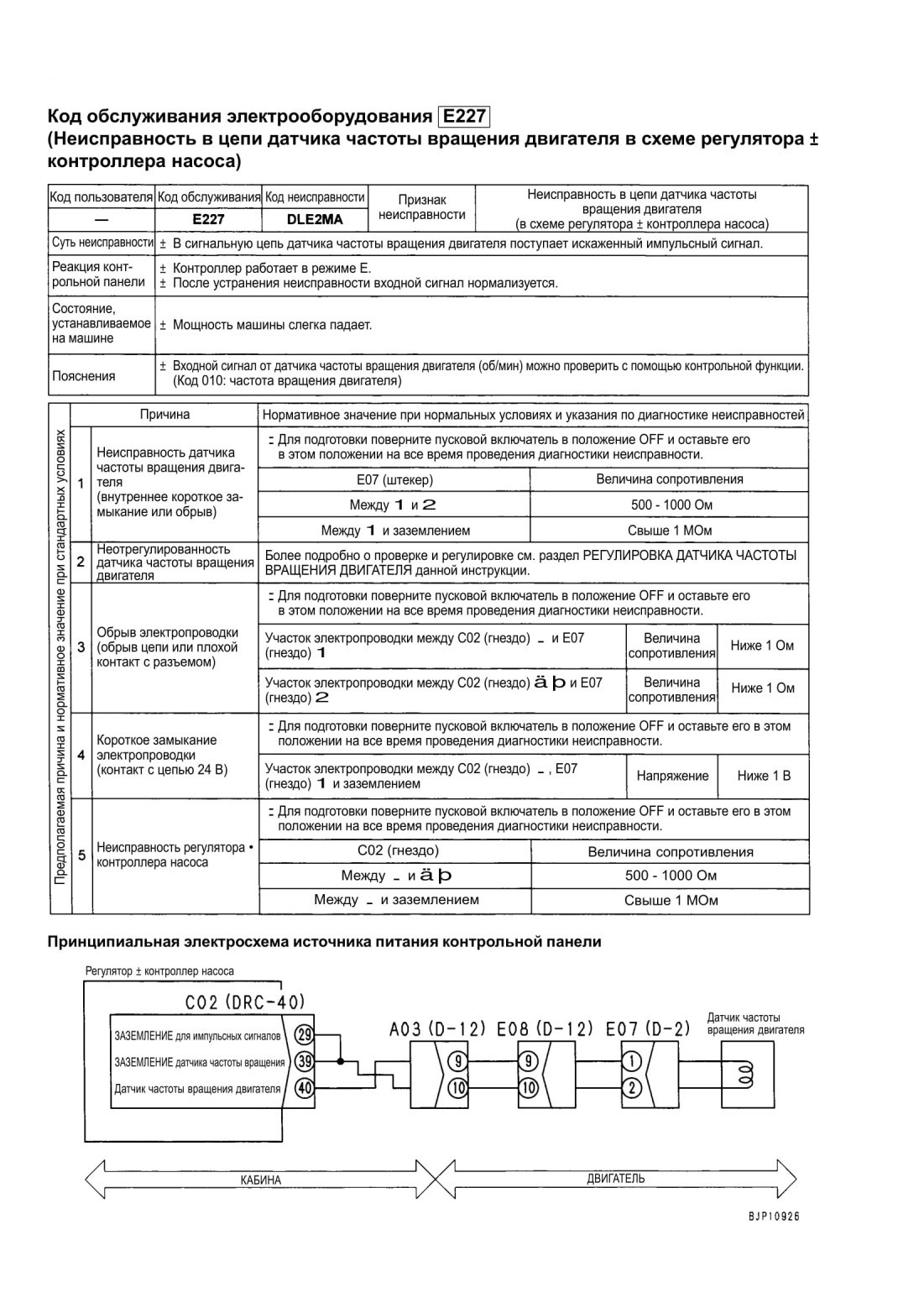

Код обслуживания электрооборудования Е227 (Неисправность в цепи датчика частоты вращения двигателя в схеме регулятора ± контроллера насоса)

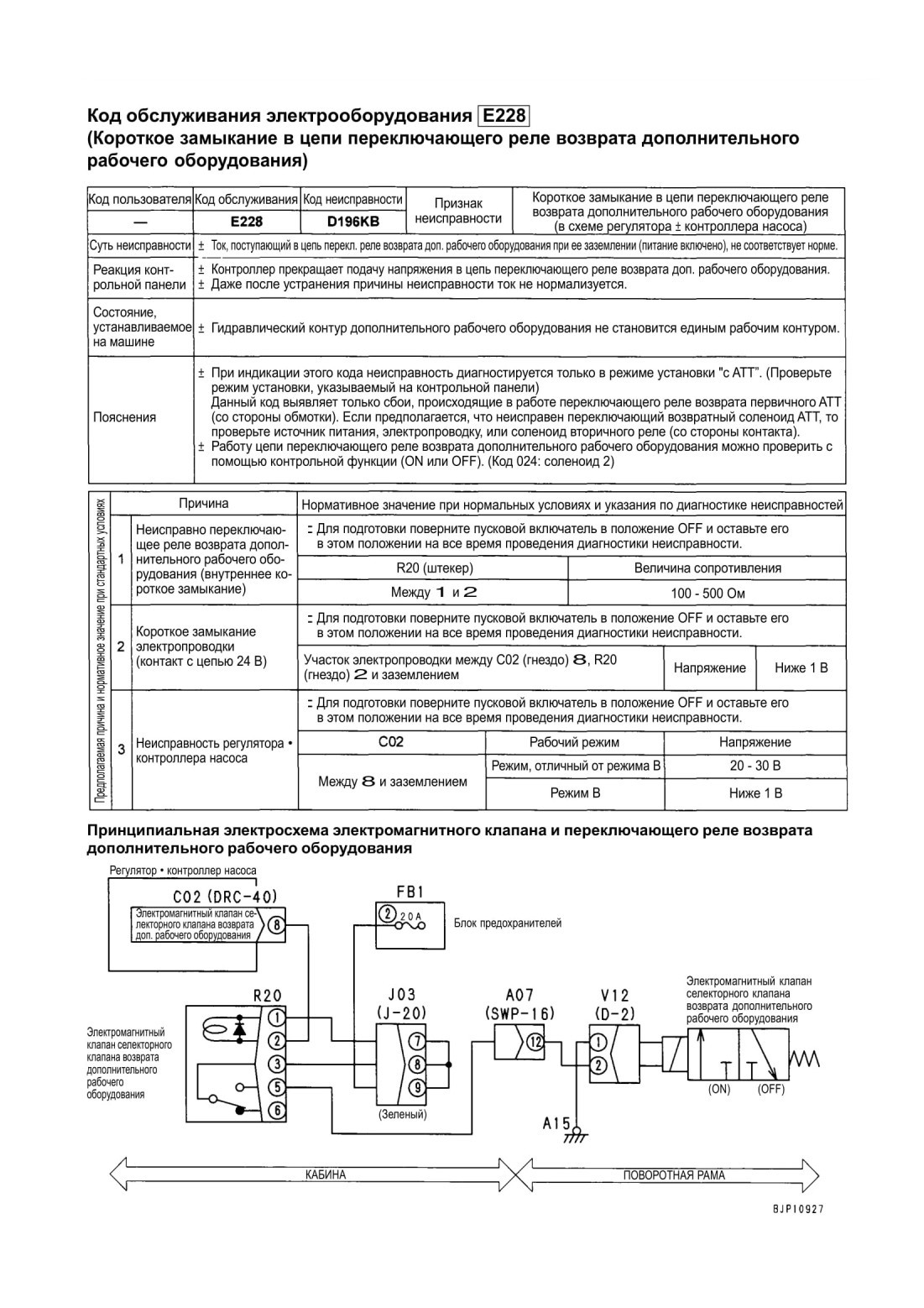

Код обслуживания электрооборудования Е228 (Короткое замыкание в цепи переключающего реле возврата дополнительного рабочего оборудования)

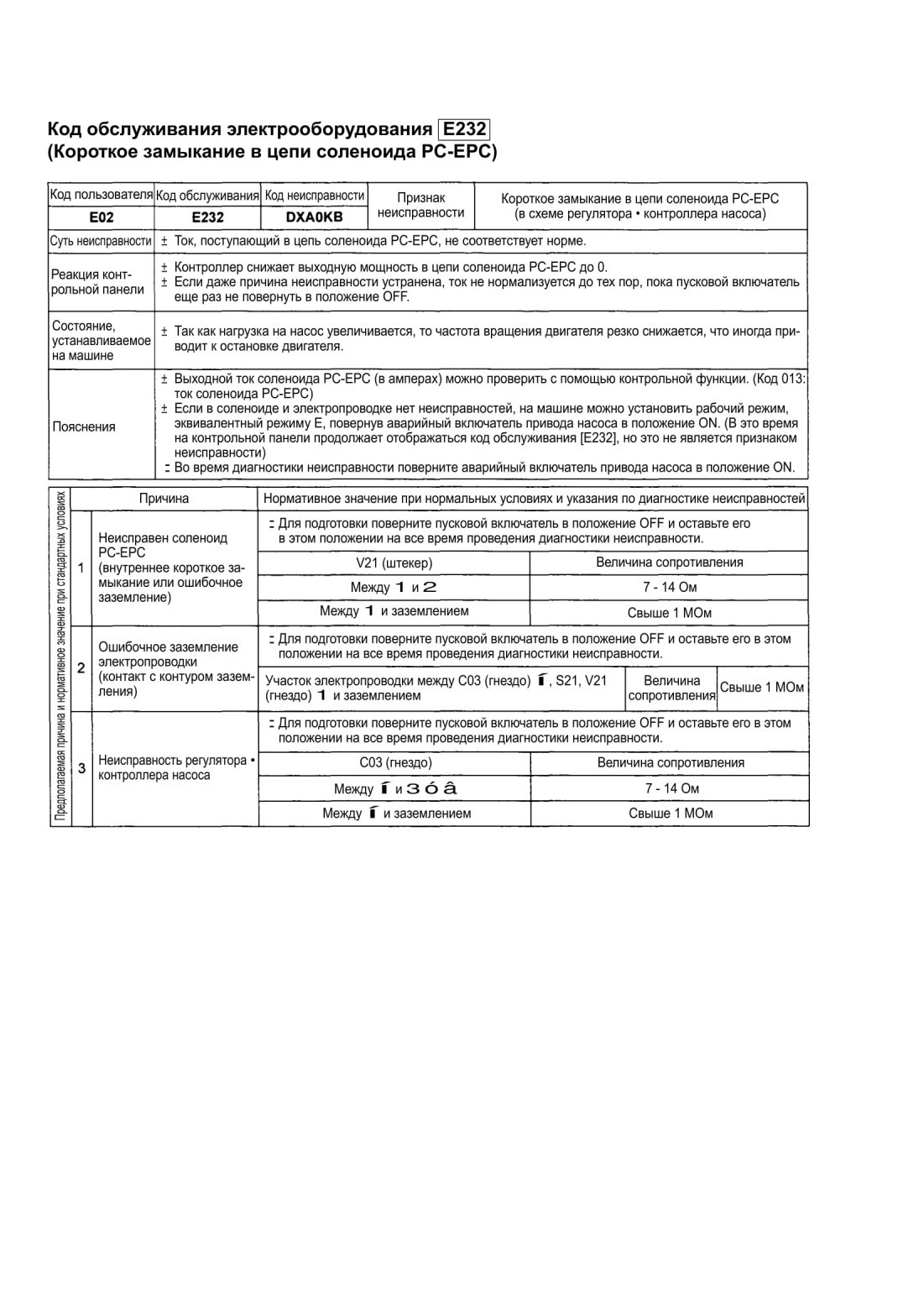

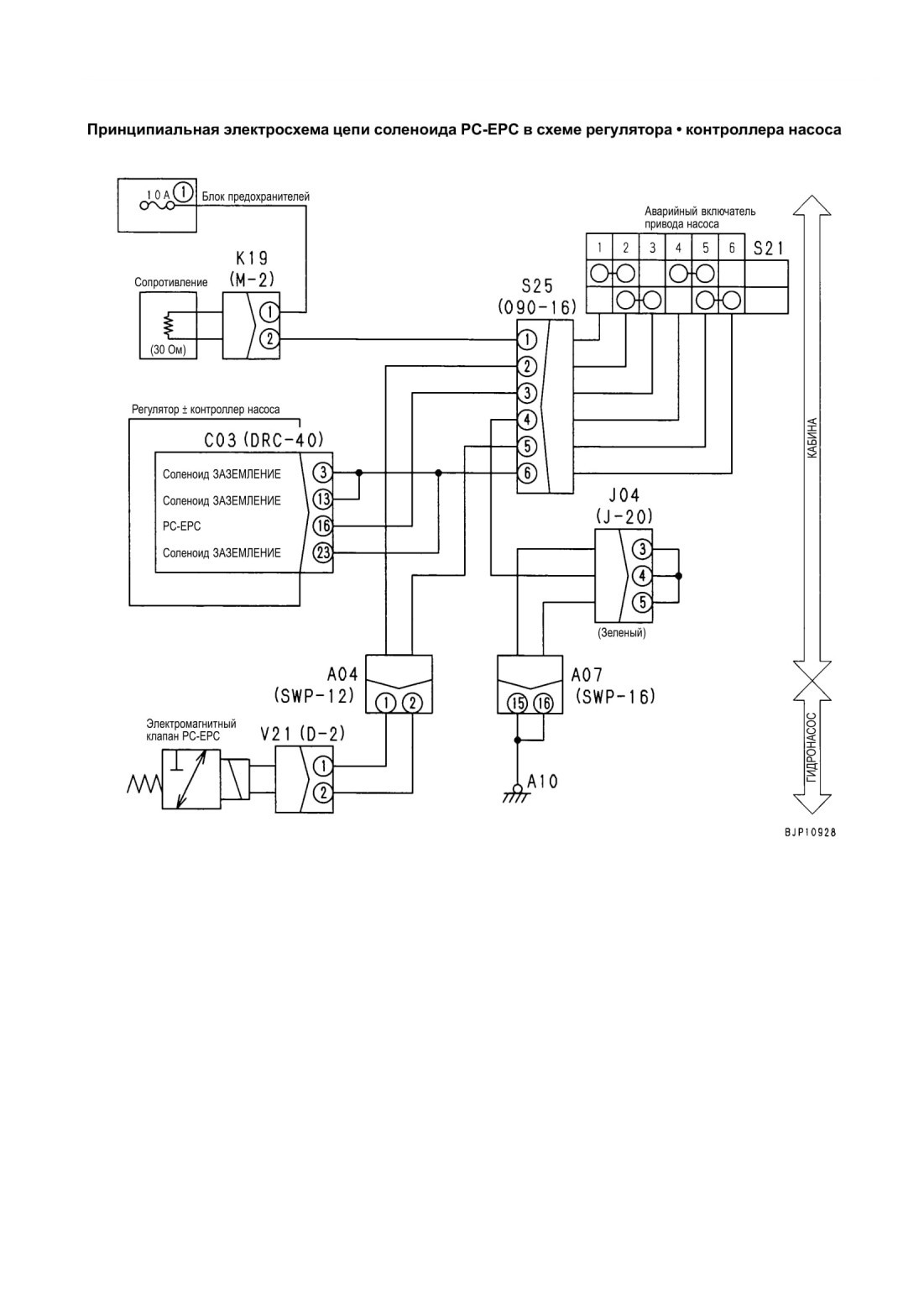

Код обслуживания электрооборудования E232 (Короткое замыкание в цепи соленоида РС-ЕРС)
