Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 25

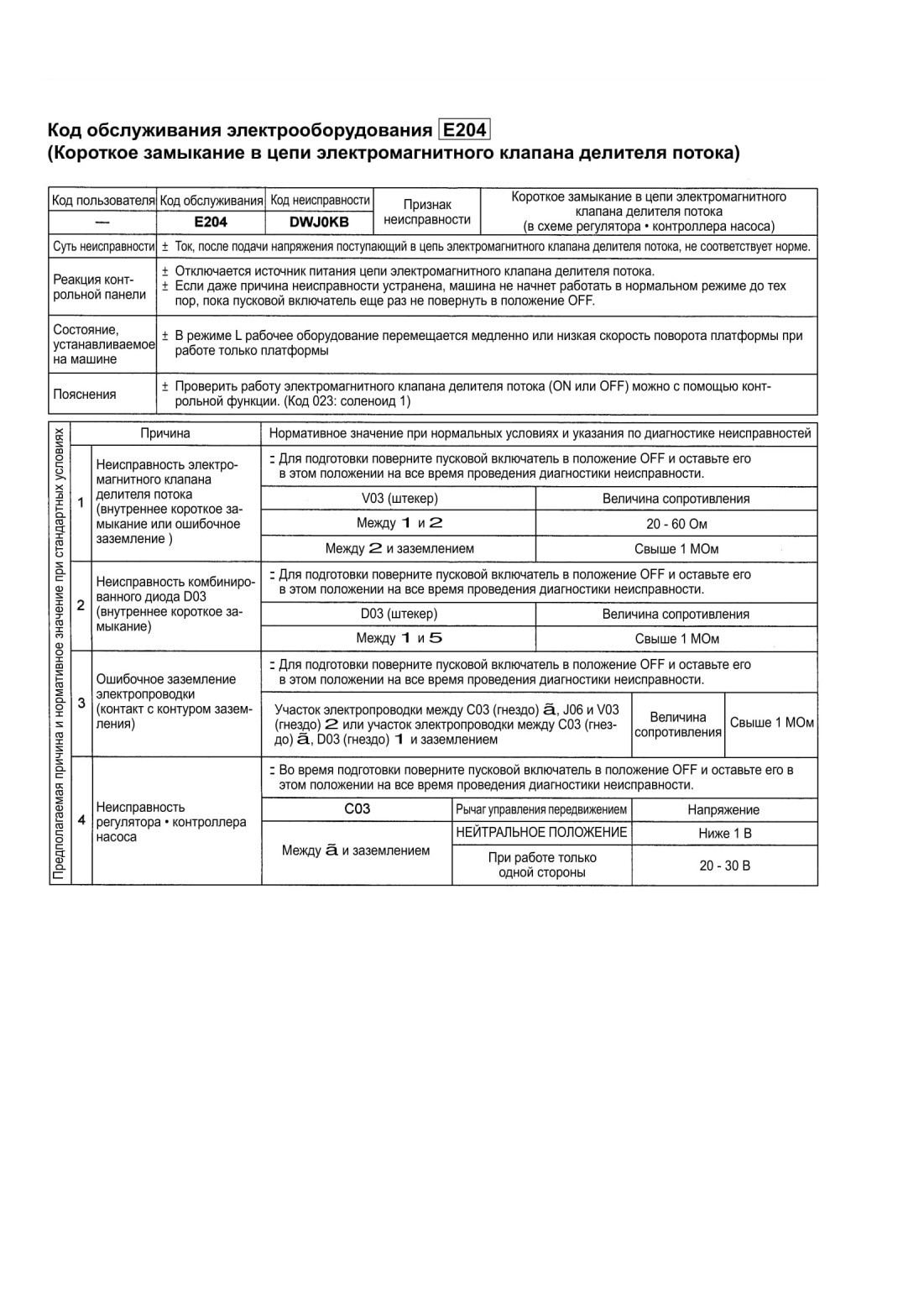

Код обслуживания электрооборудования Е204 (Короткое замыкание в цепи электромагнитного клапана делителя потока)

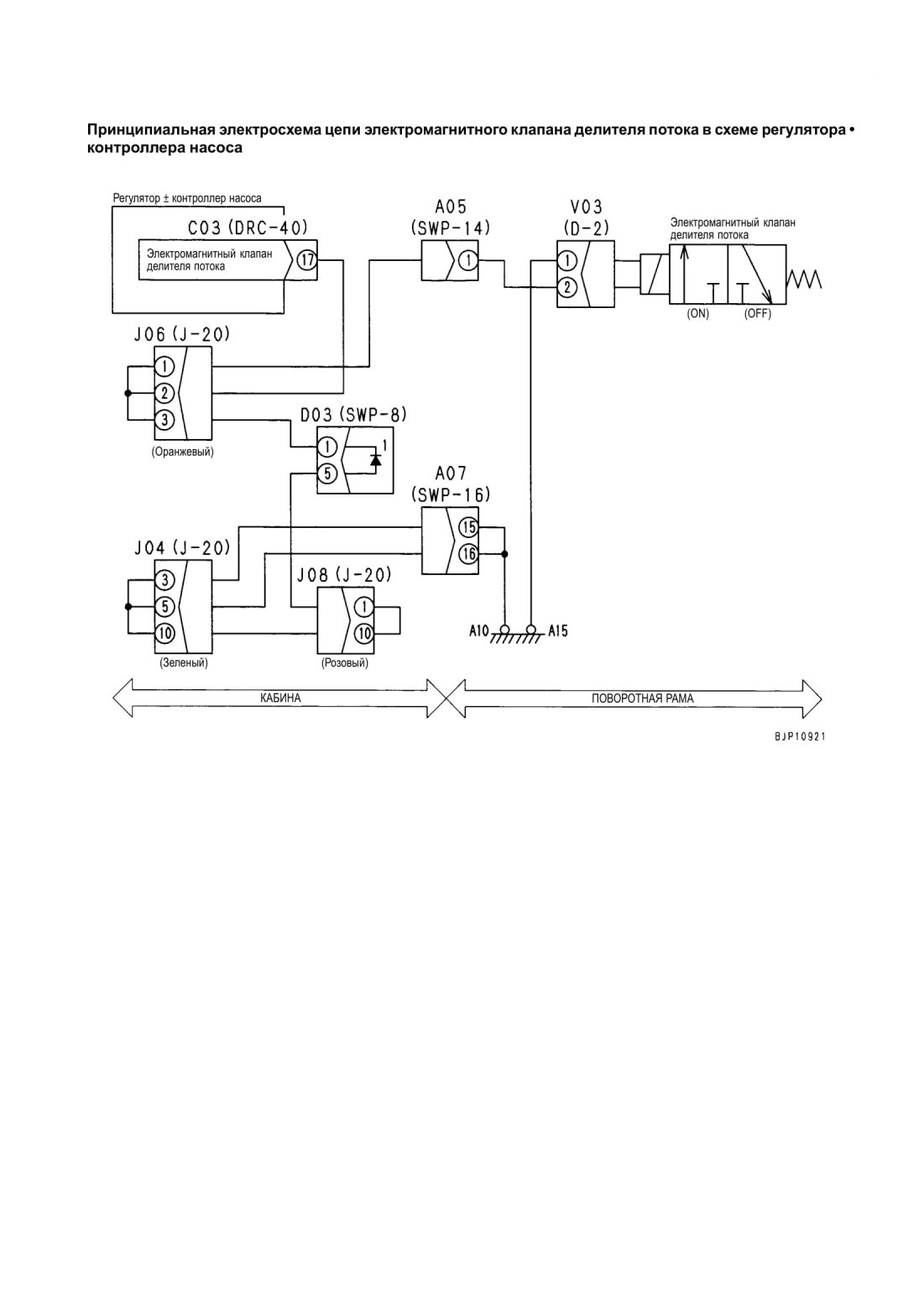

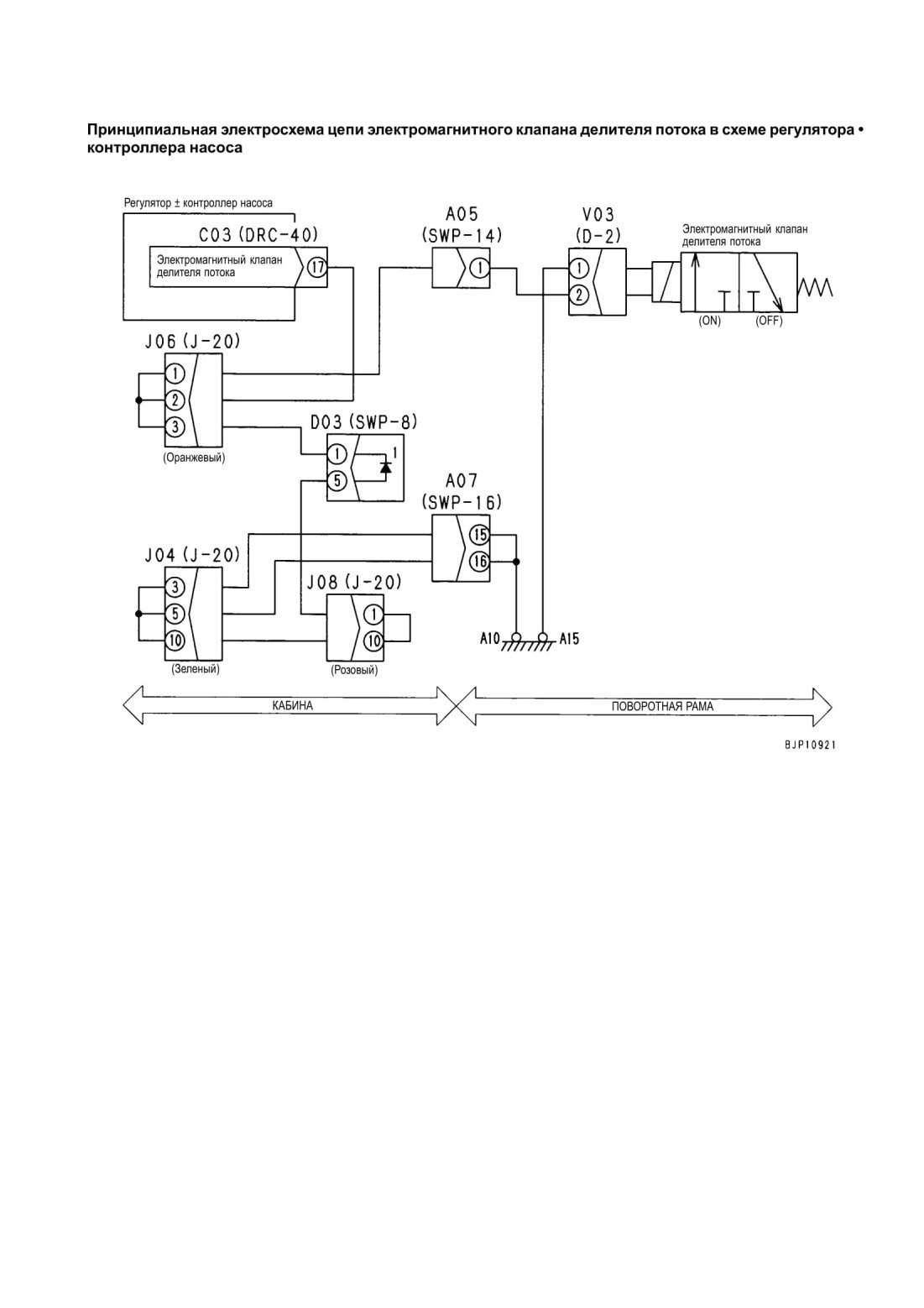

Принципиальная электросхема цепи электромагнитного клапана делителя потока в схеме регулятора контроллера насоса

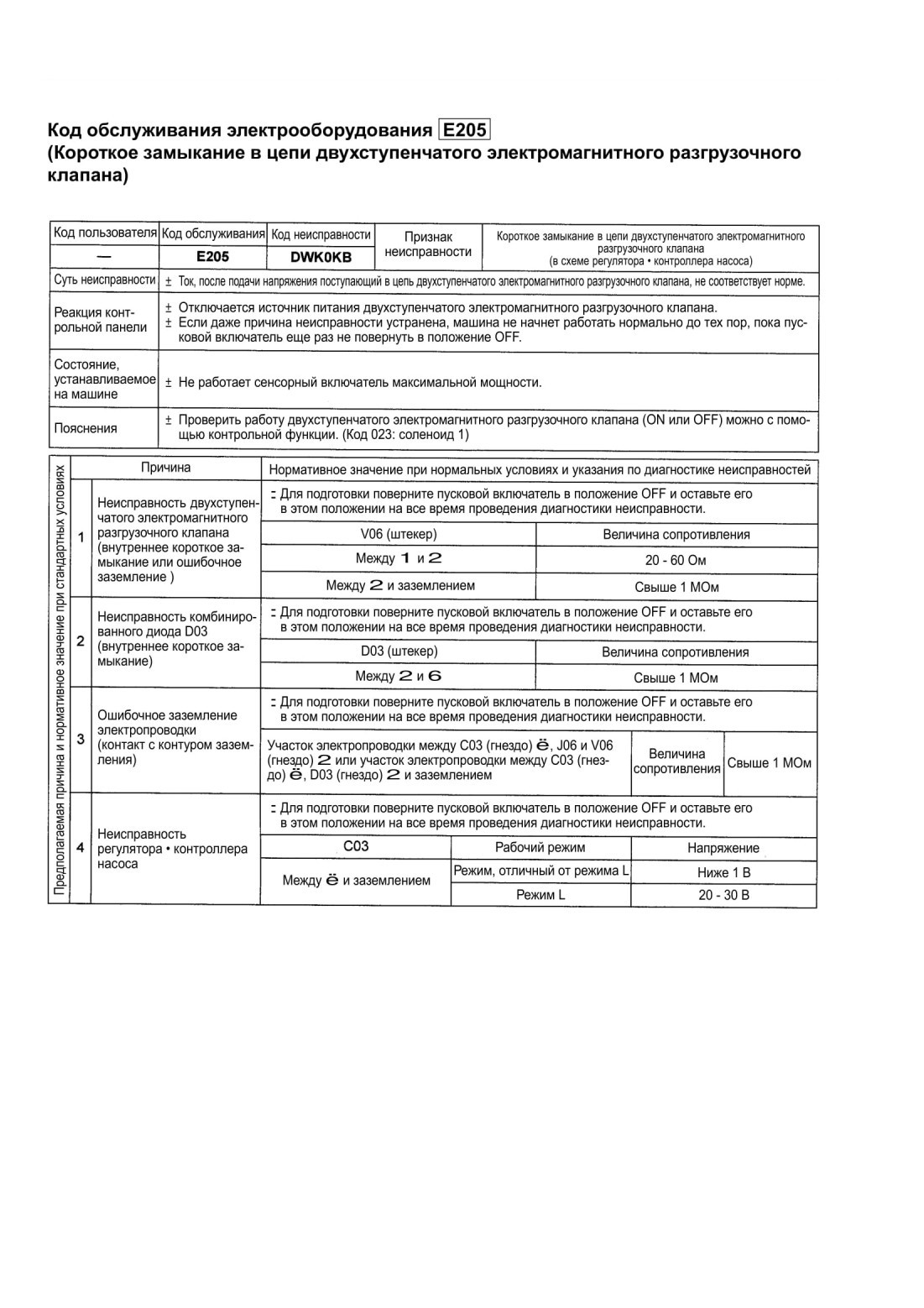

Код обслуживания электрооборудования Е205 (Короткое замыкание в цепи двухступенчатого электромагнитного разгрузочного клапана)

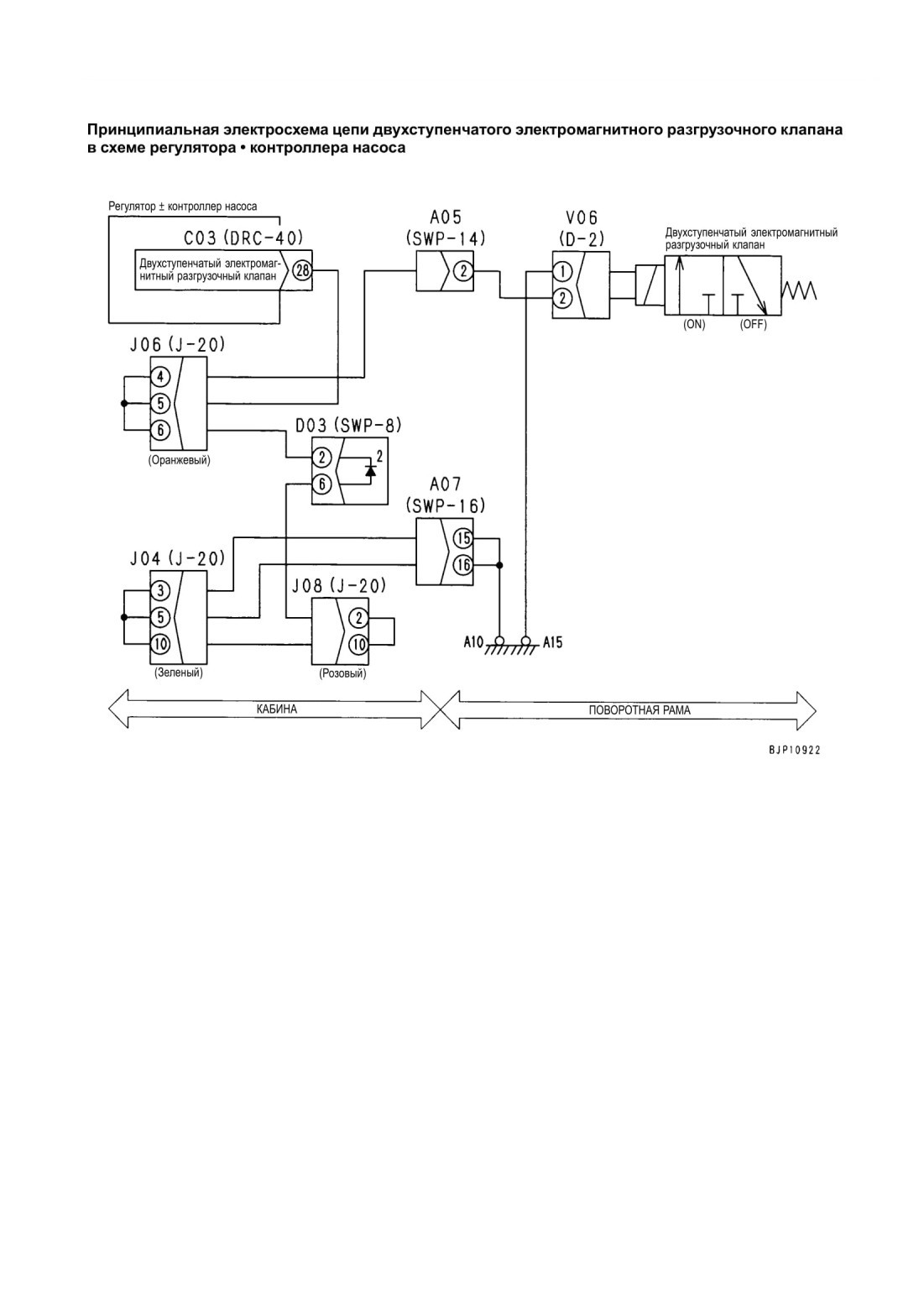

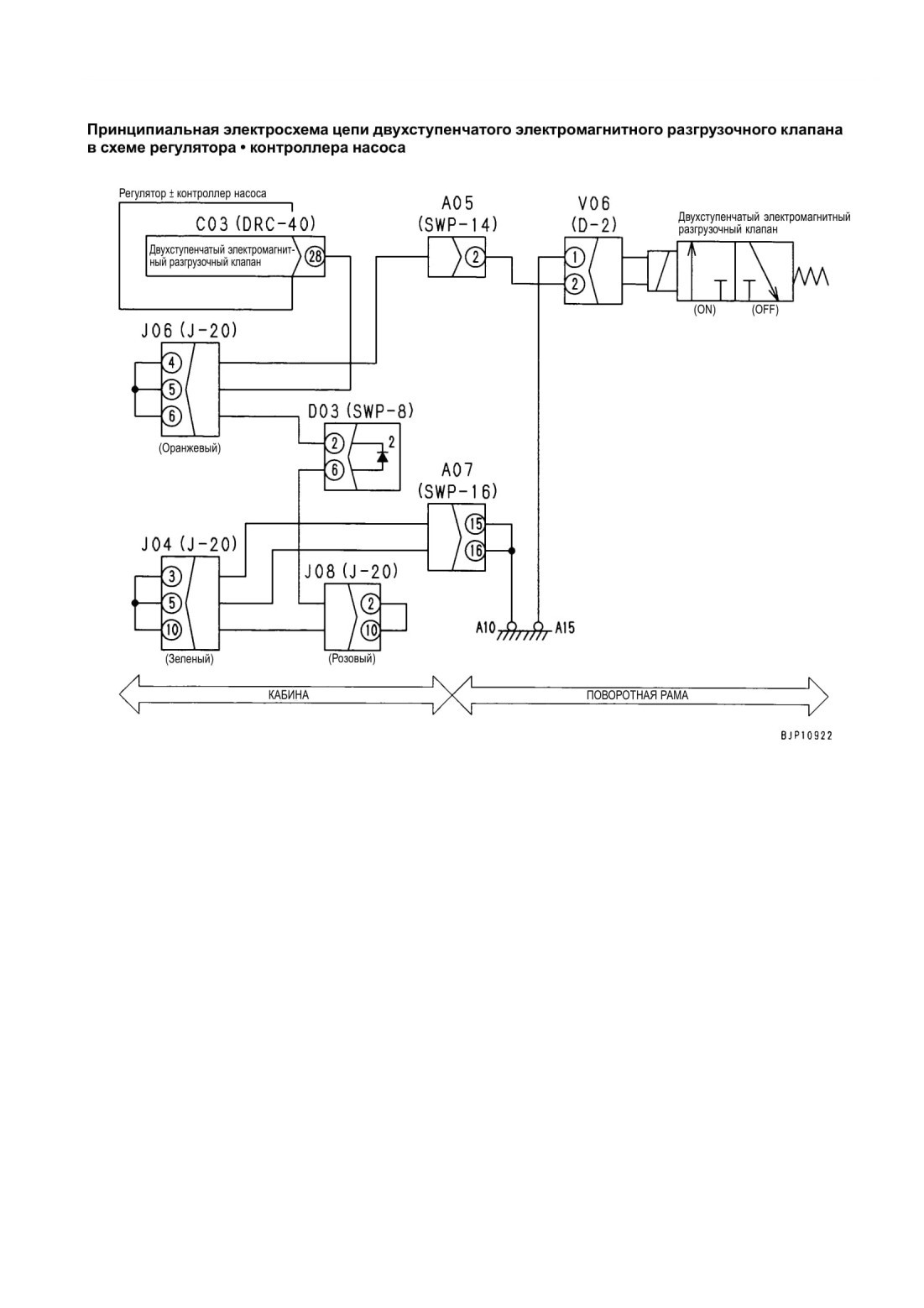

Принципиальная электросхема цепи двухступенчатого электромагнитного разгрузочного клапана в схеме регулятора контроллера насоса

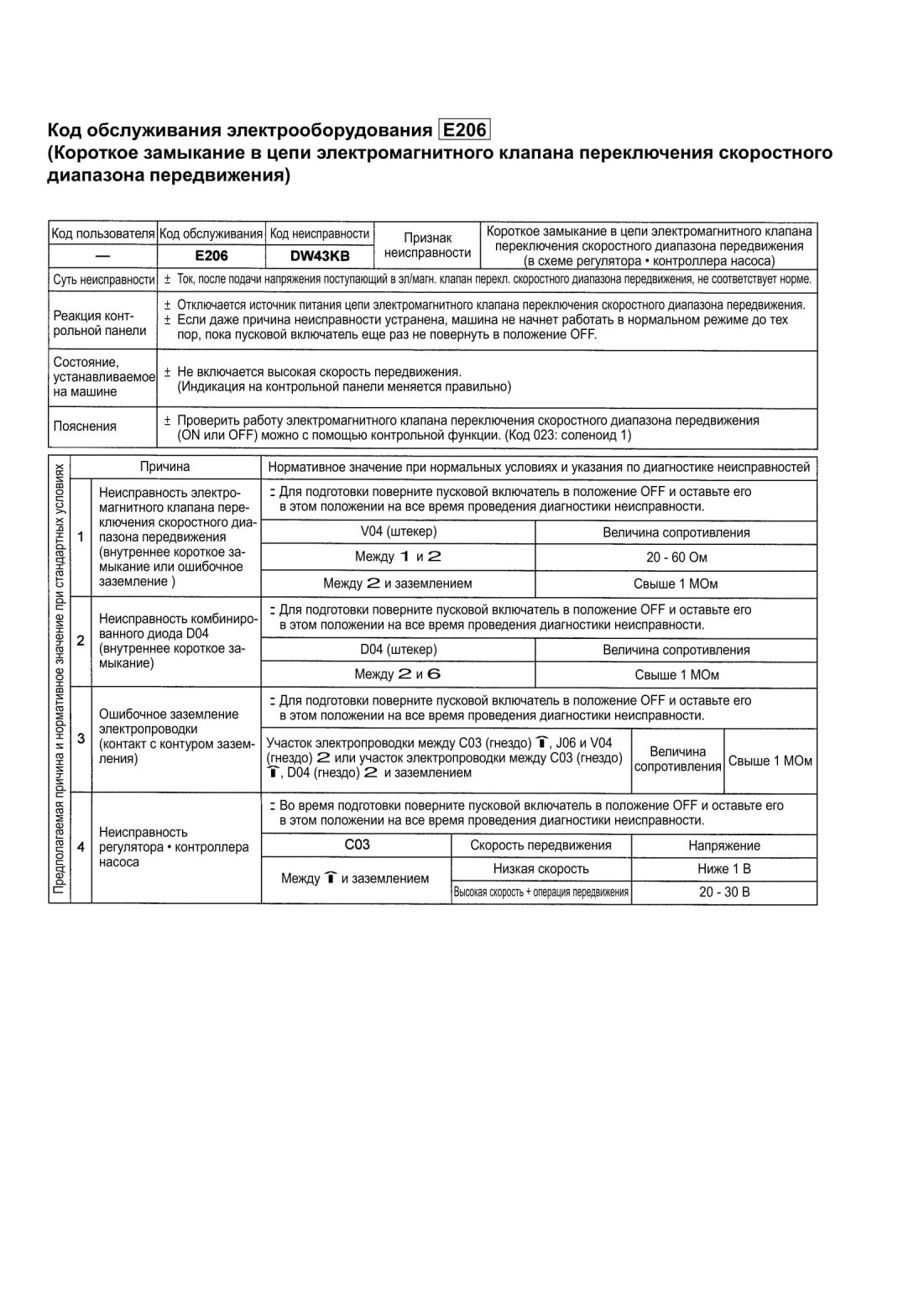

Код обслуживания электрооборудования Е206 (Короткое замыкание в цепи электромагнитного клапана переключения скоростного диапазона передвижения)

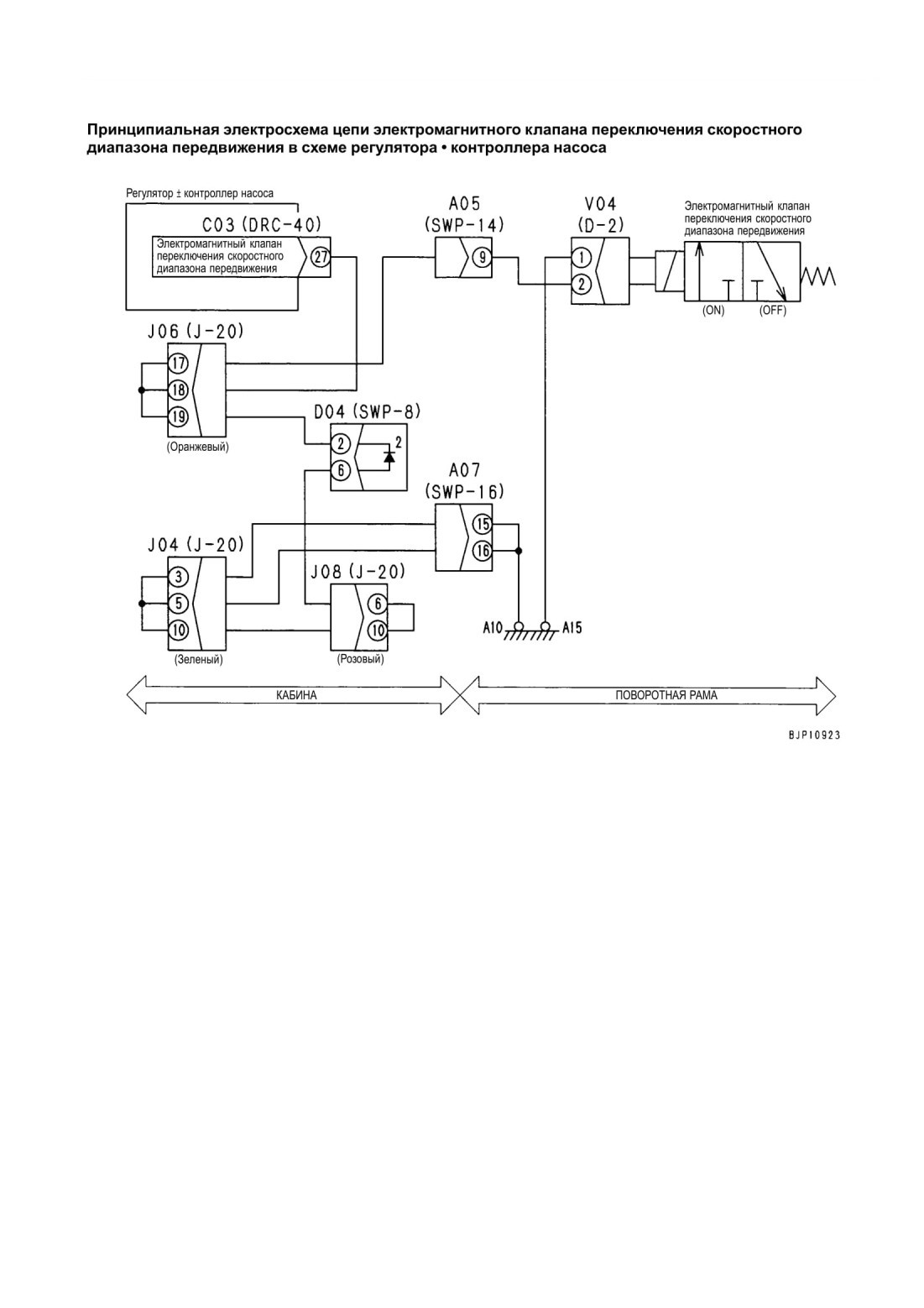

Принципиальная электросхема цепи электромагнитного клапана переключения скоростного диапазона передвижения в схеме регулятора контроллера насоса

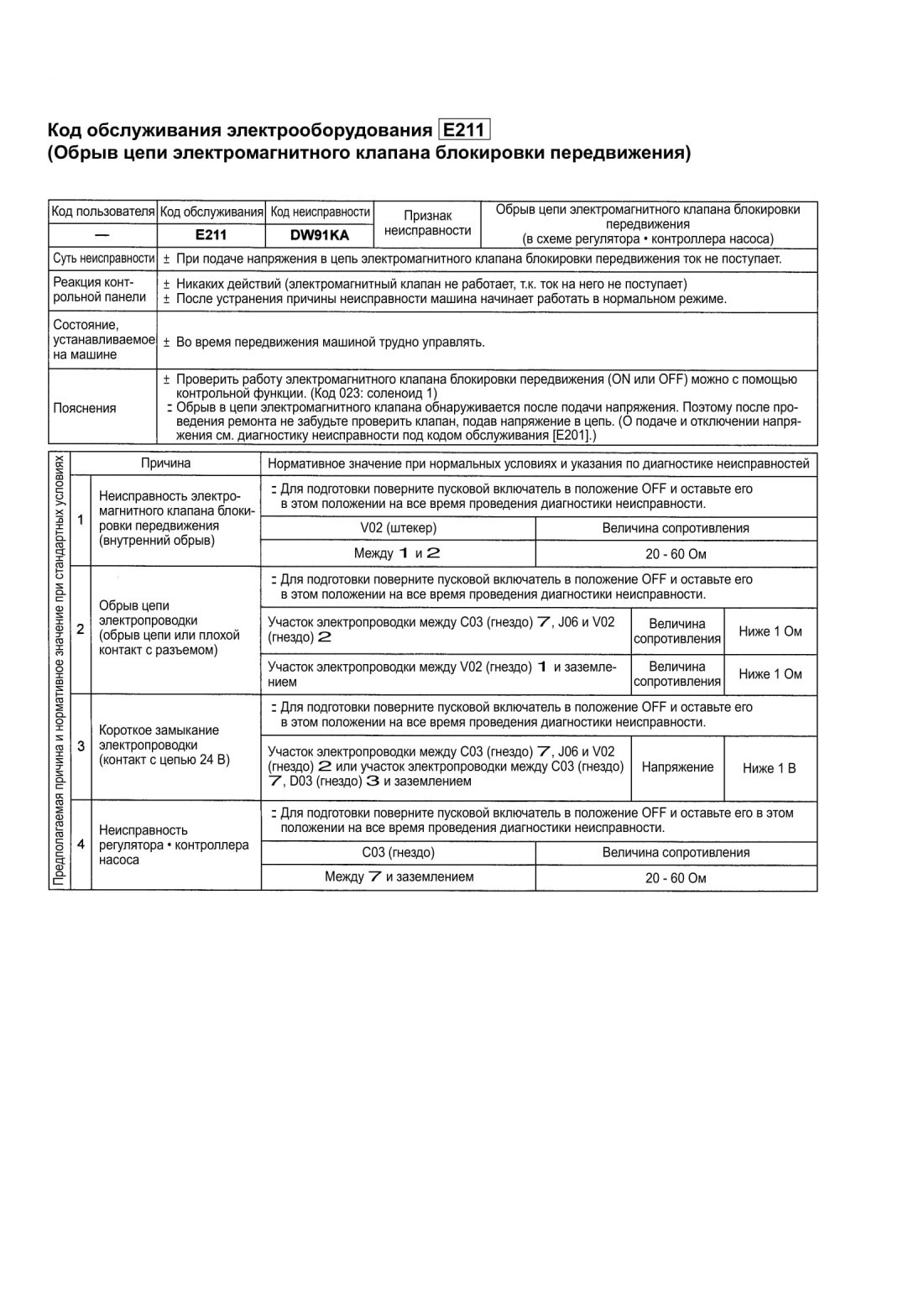

Код обслуживания электрооборудования Е211 (Обрыв цепи электромагнитного клапана блокировки передвижения)

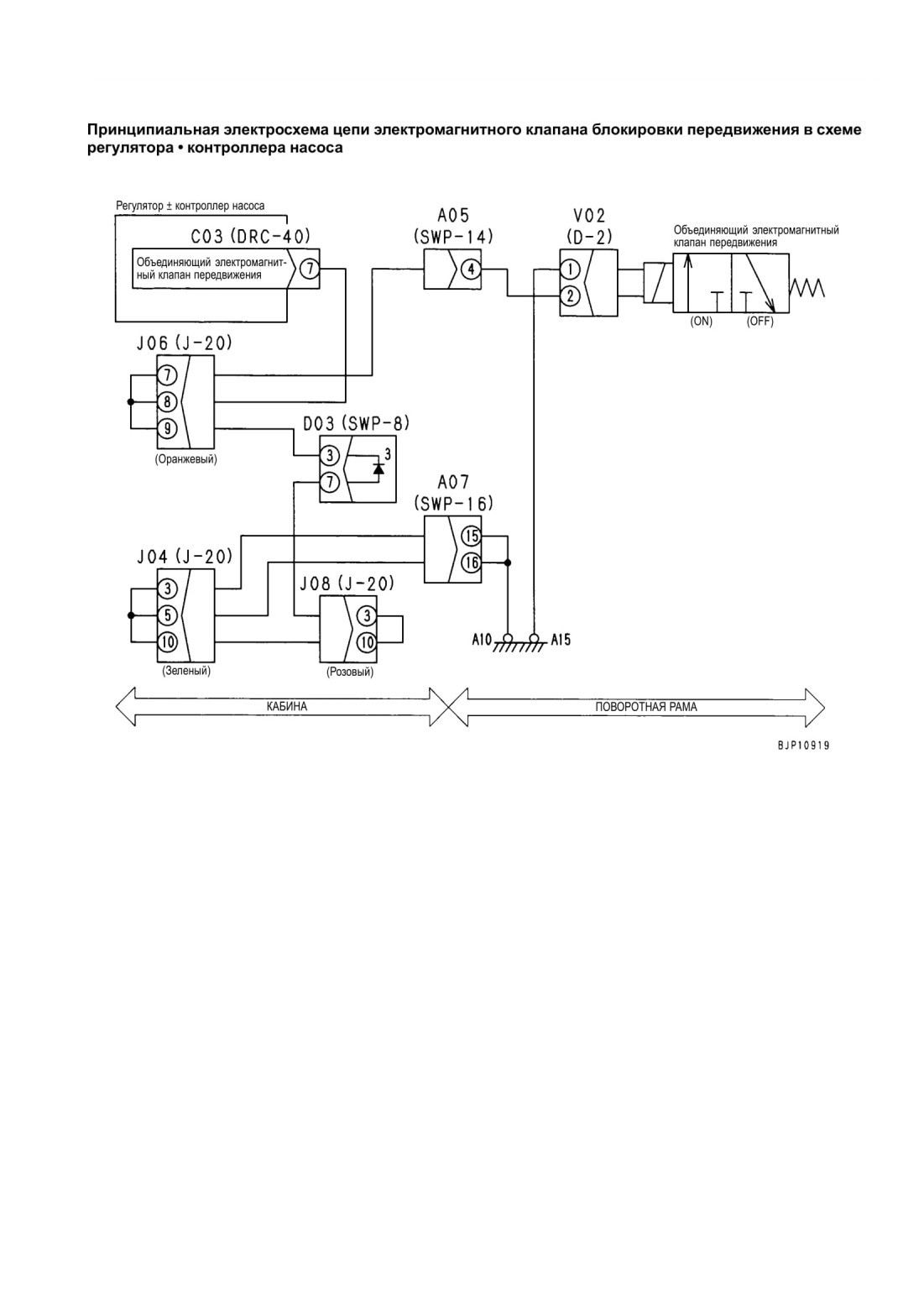

Принципиальная электросхема цепи электромагнитного клапана блокировки передвижения в схеме регулятора контроллера насоса

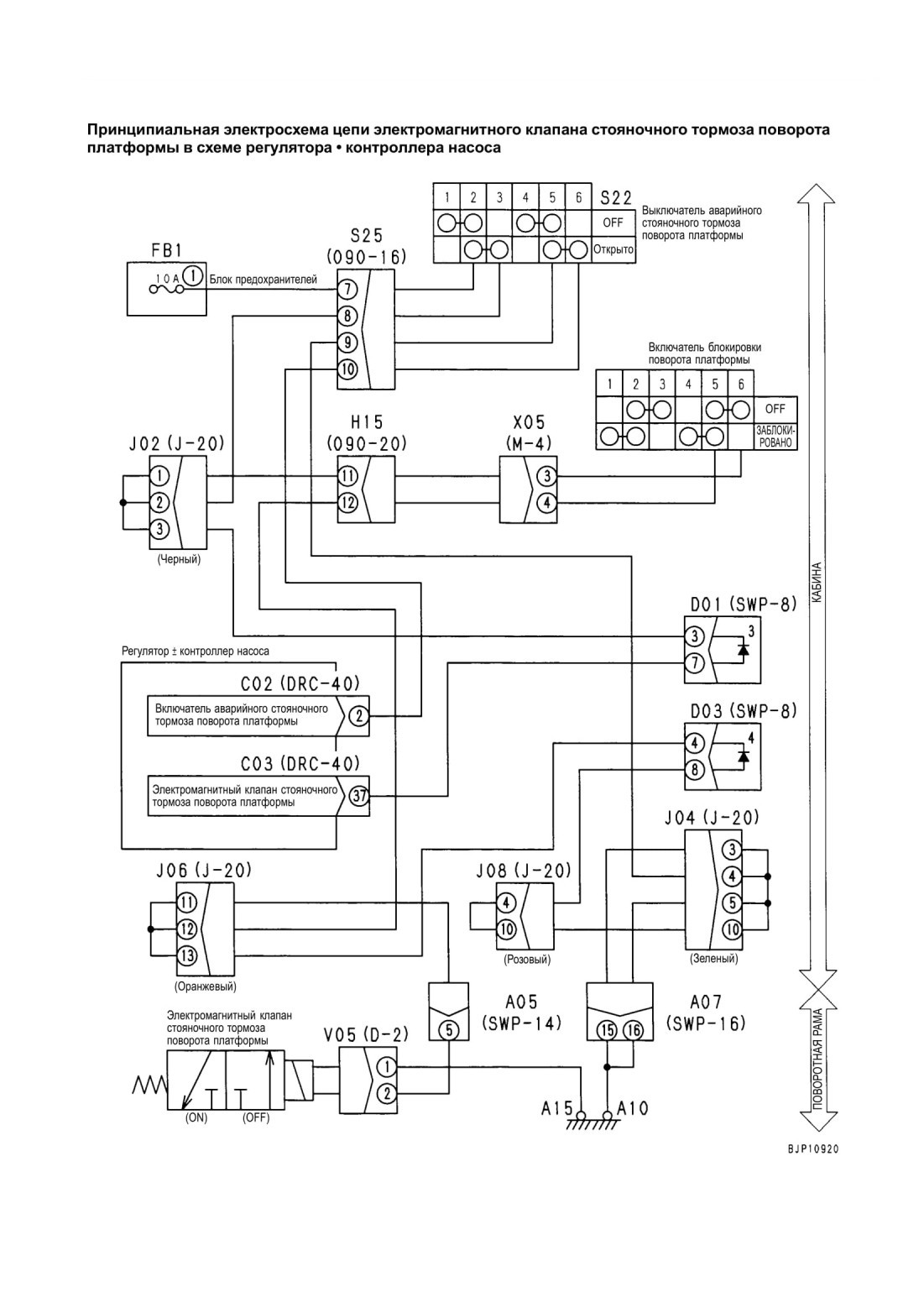

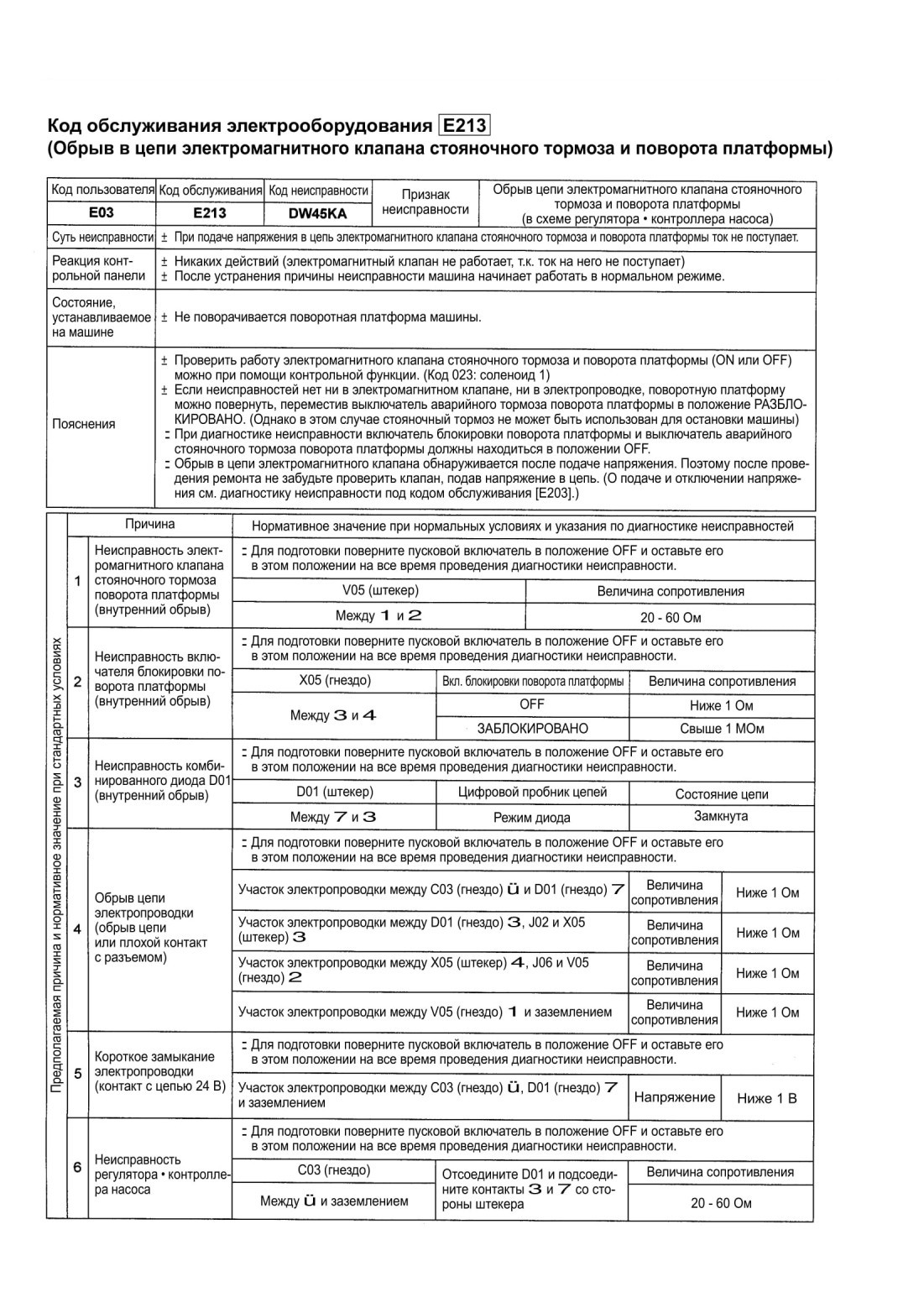

Код обслуживания электрооборудования Е213 (Обрыв в цепи электромагнитного клапана стояночного тормоза и поворота платформы)
