Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 21

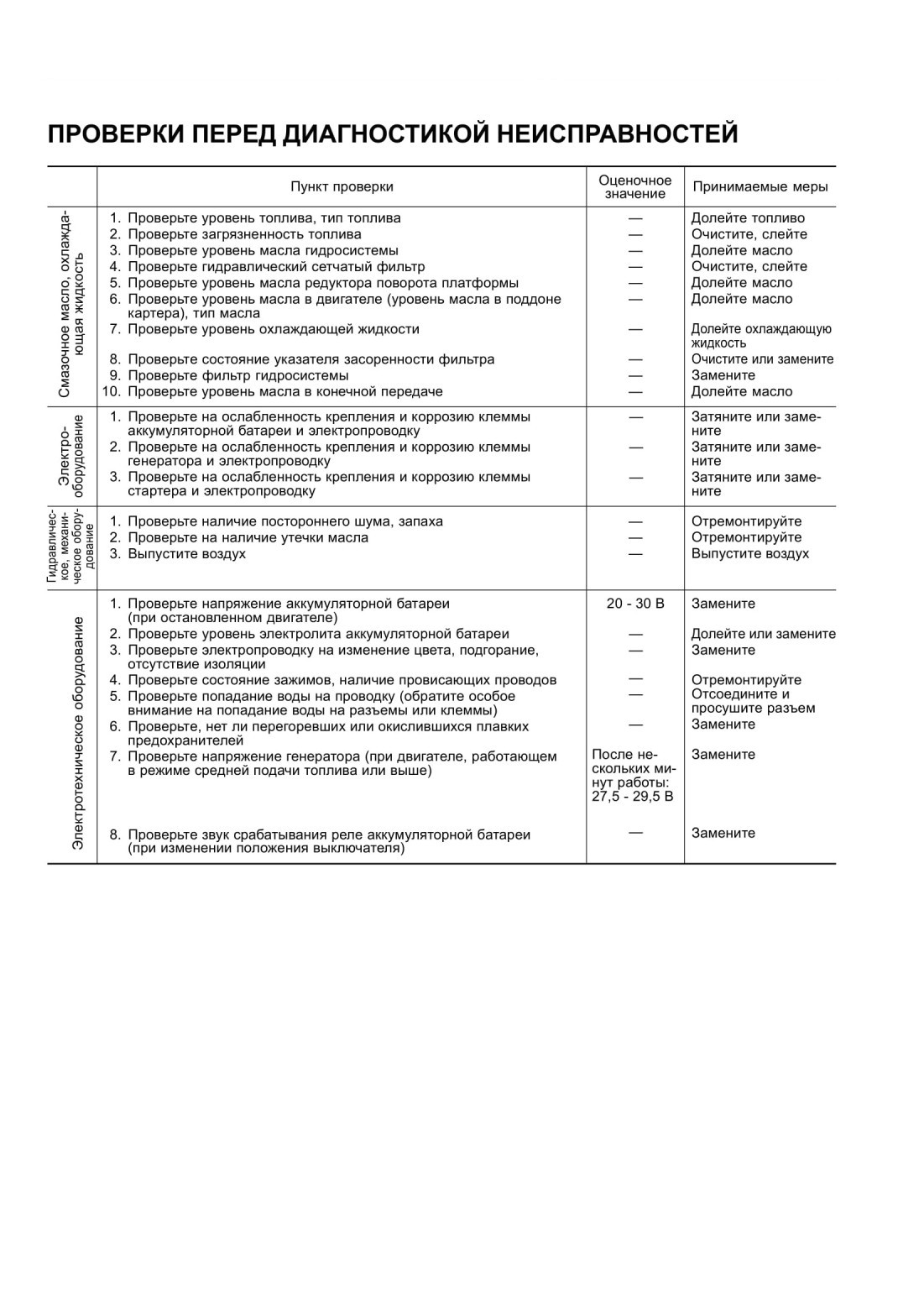

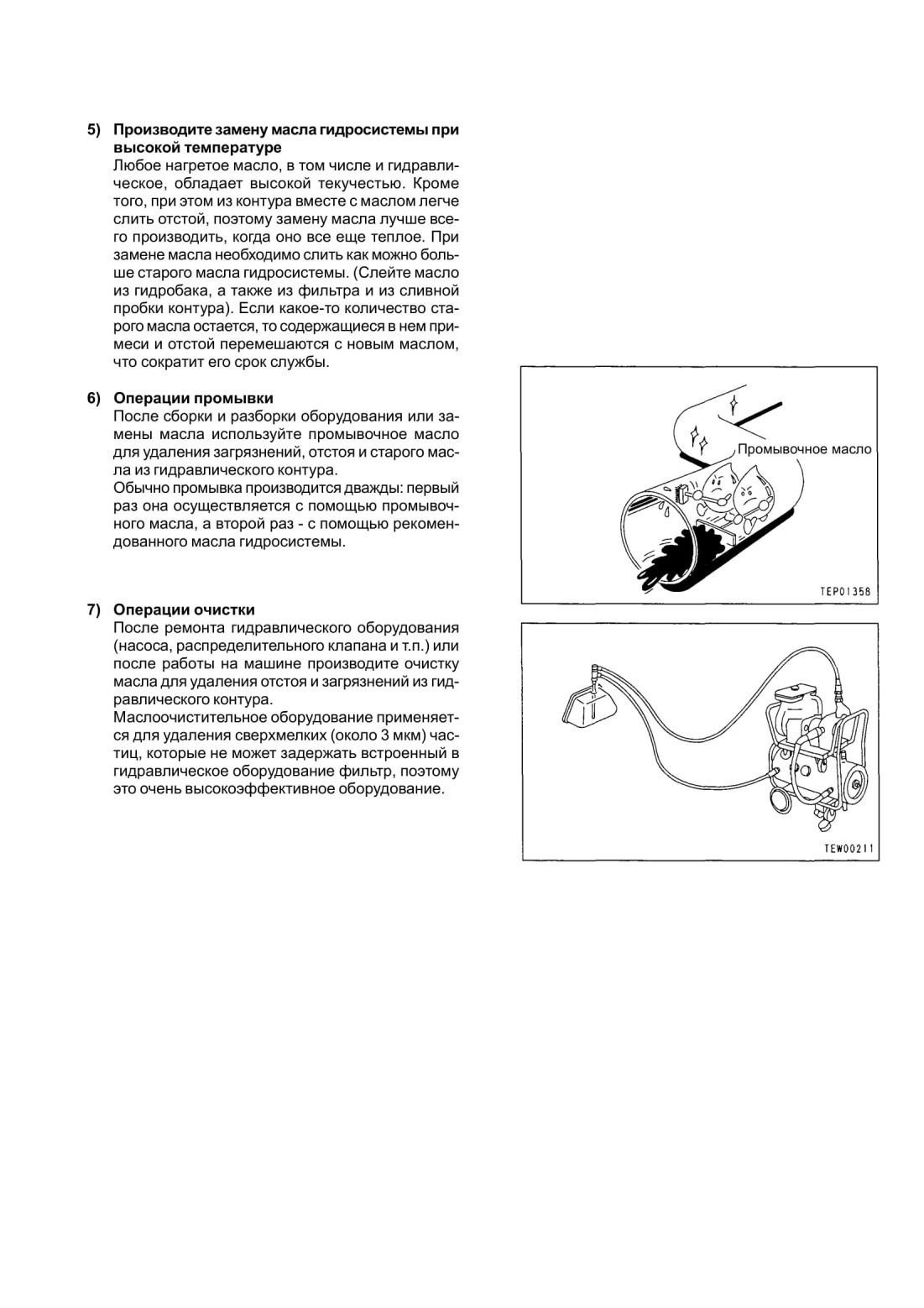

Проверка перед диагностикой неисправностей

КЛАССИФИКАЦИЯ НЕИСПРАВНОСТЕЙ И ЭТАПЫ ИХ ДИАГНОСТИКИ

Классификация неисправностей

Режим	Описание
Индикация кода	Диагностика неисправностей при индикации кода обслуживания (электрооборудования) и кода неисправности (механической системы).
Раздел Е	Диагностика неисправностей электрооборудования
Раздел Н	Диагностика неисправностей гидравлической и механической систем
(Двигатель)	Диагностика неисправностей двигателя (см. Заводскую инструкцию для двигателей серии 114).

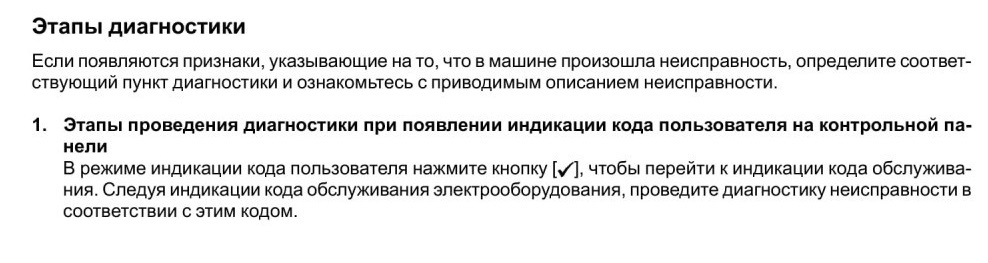

2. Этапы проведения диагностики, если код обслуживания электрооборудования или код неисправности механической системы хранятся в архиве неисправностей

Если код пользователя не отображается на контрольной панели, проверьте наличие кода обслуживания электрооборудования или кода неисправности механической системы в архиве неисправностей при помощи соответствующей функции контрольной панели.

: При обнаружении кода обслуживания электрооборудования удалите все коды, а затем вновь восстановите код на экране и проверьте, сохранилась ли та же неисправность.

: Код неисправности механической системы удалить нельзя.

3. Этапы проведения диагностики, если отсутствует индикация кода пользователя и недоступен архив неисправностей

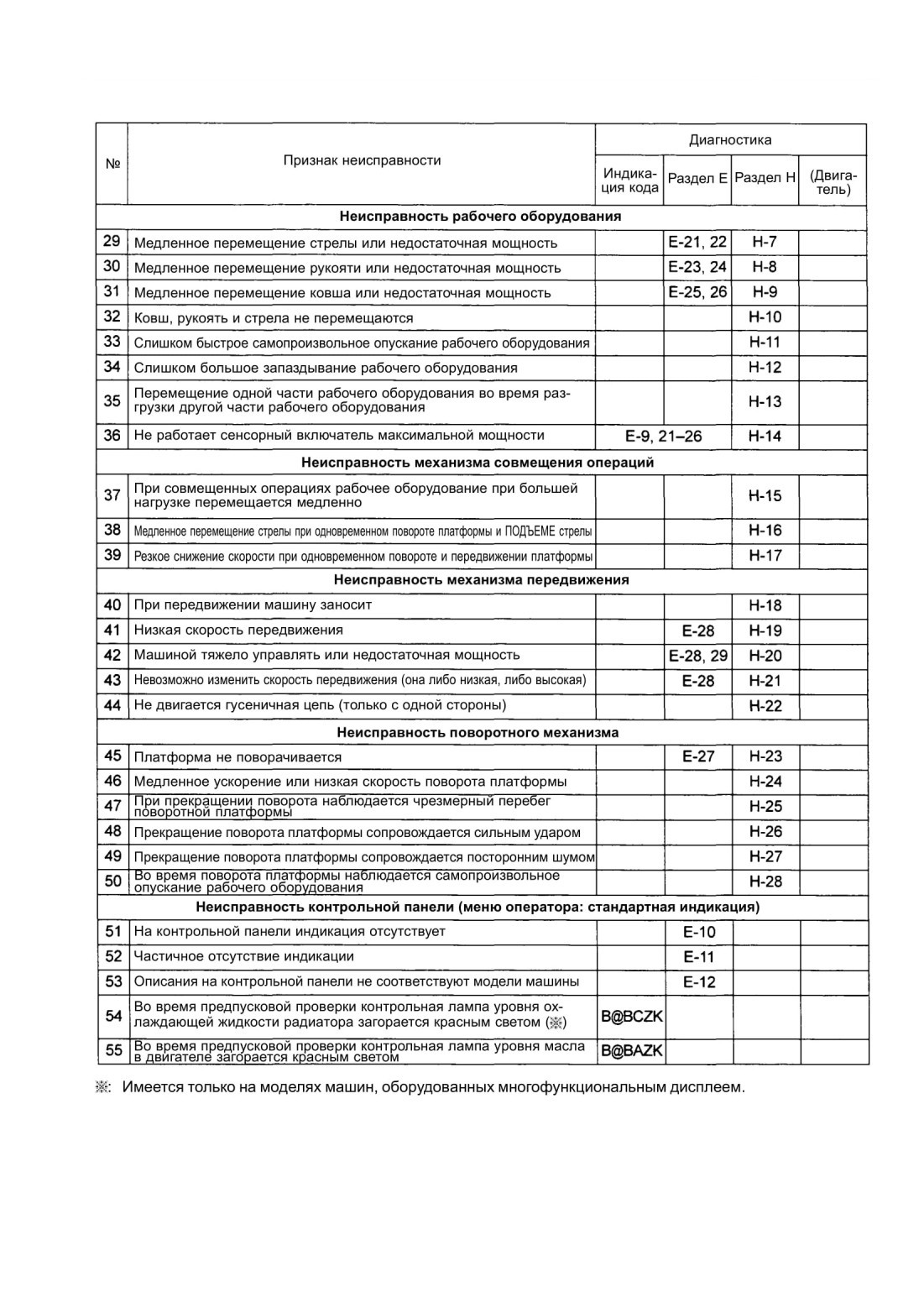

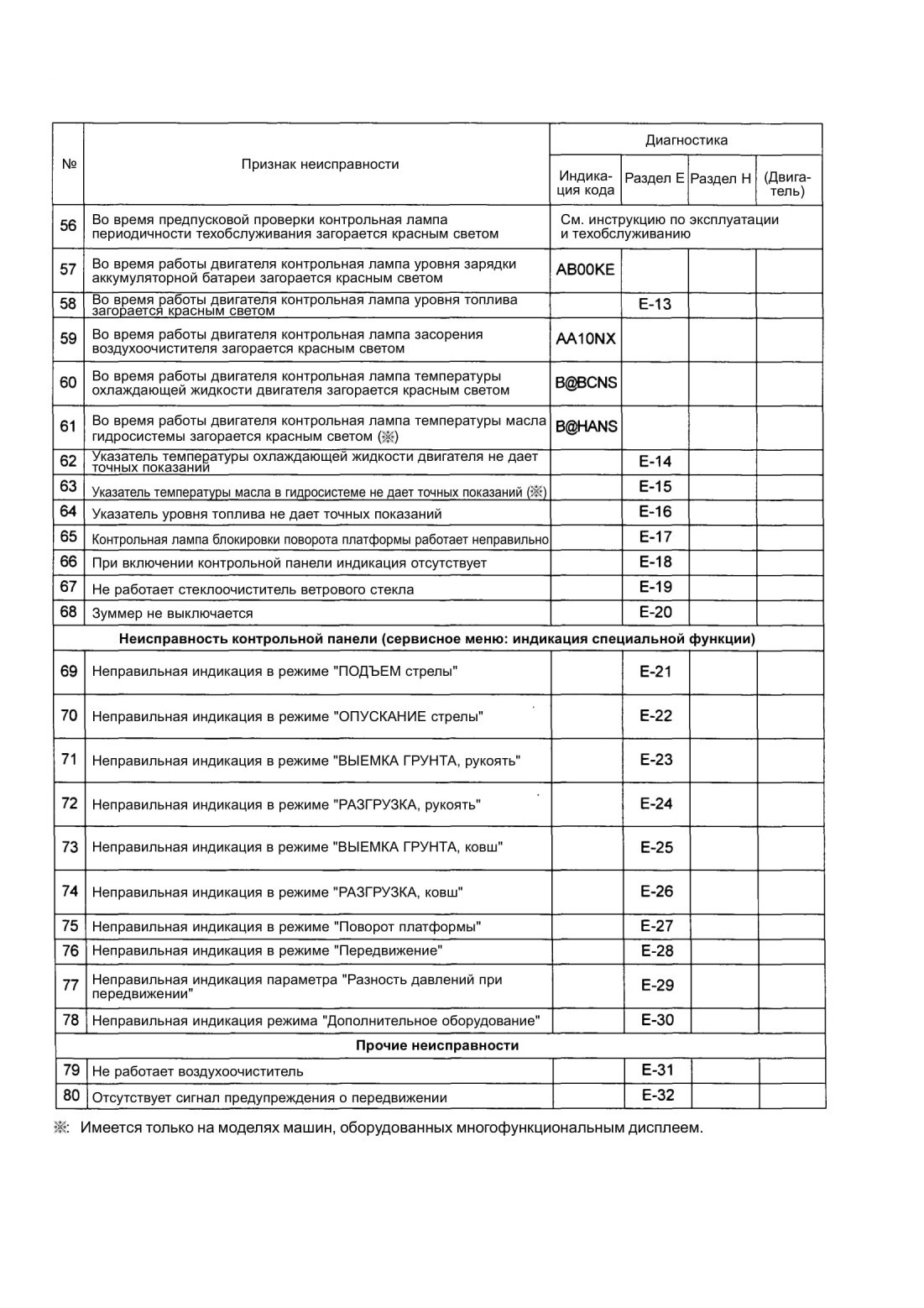

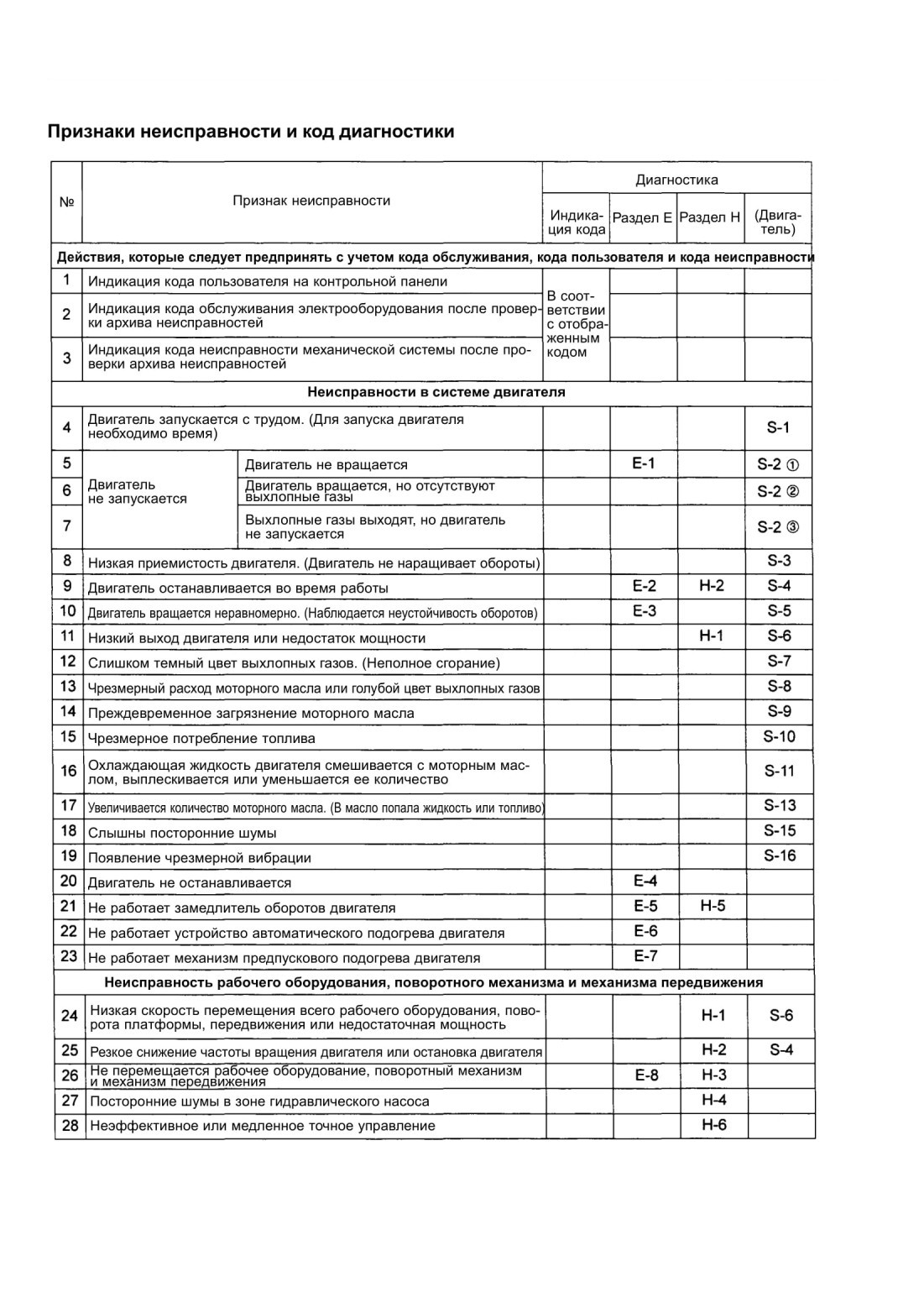

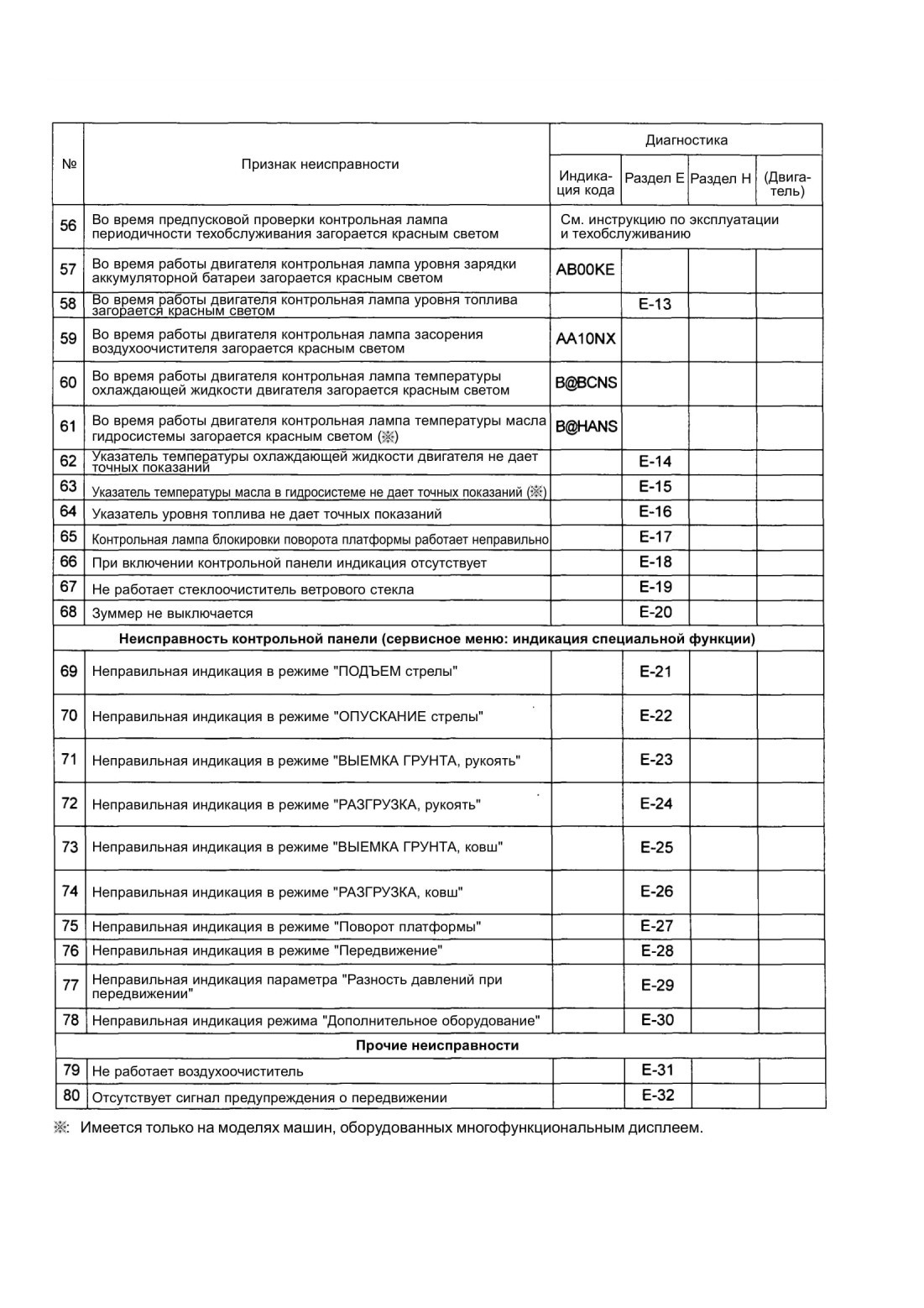

Если на контрольной панели отсутствует индикация кода пользователя и содержимое архива неисправностей, то возможно, что неисправность, которую не может диагностировать контрольная панель, произошла в электрооборудовании, гидравлической или механической системе. В таком случае еще раз проверьте признаки неисправности и найдите в таблице "Признаки неисправности и код диагностики" наиболее похожие признаки и проведите соответствующую диагностику неисправностей в разделе Е или Н.

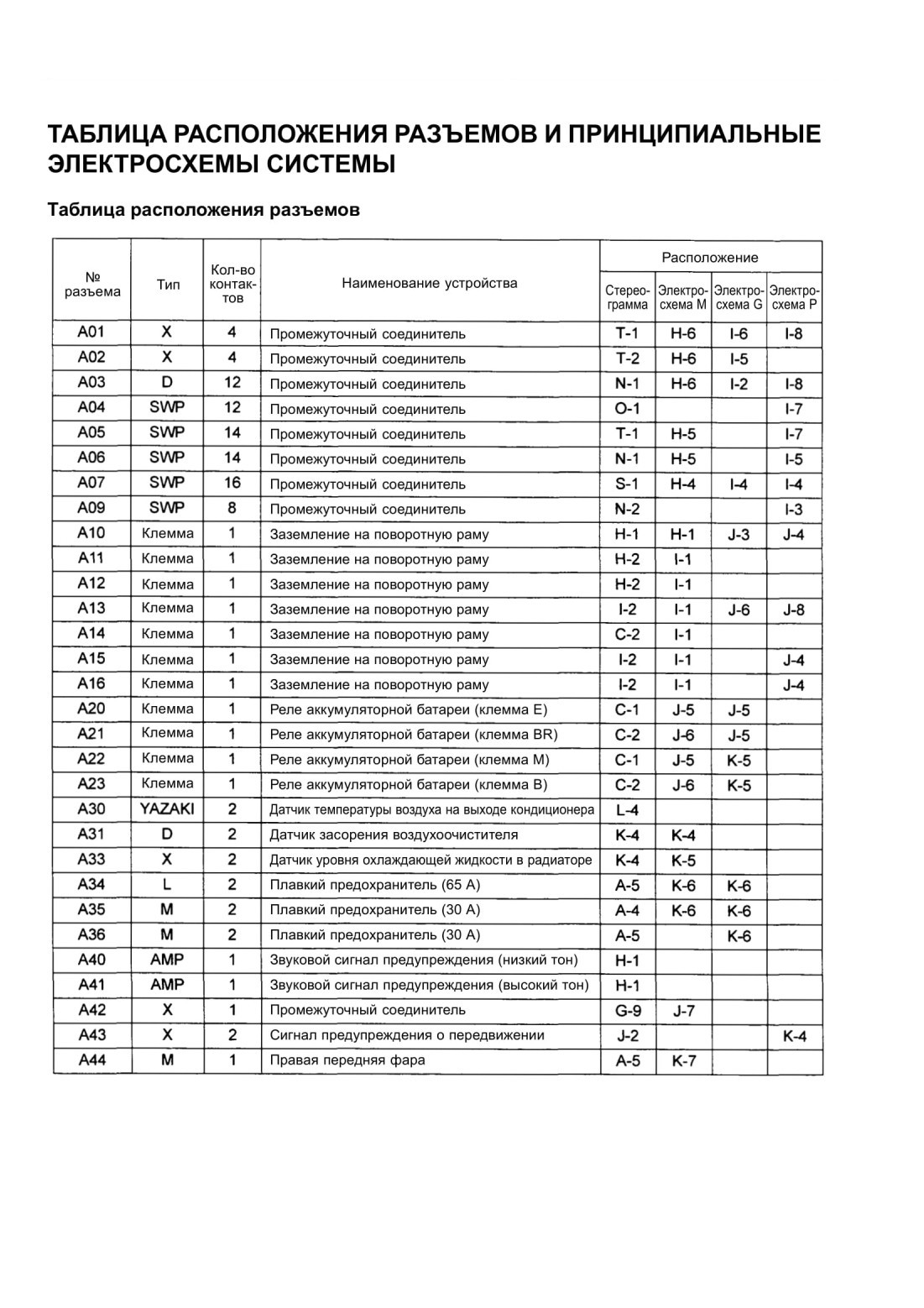

ТАБЛИЦА РАСПОЛОЖЕНИЯ РАЗЪЕМОВ И ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРОСХЕМЫ СИСТЕМЫ

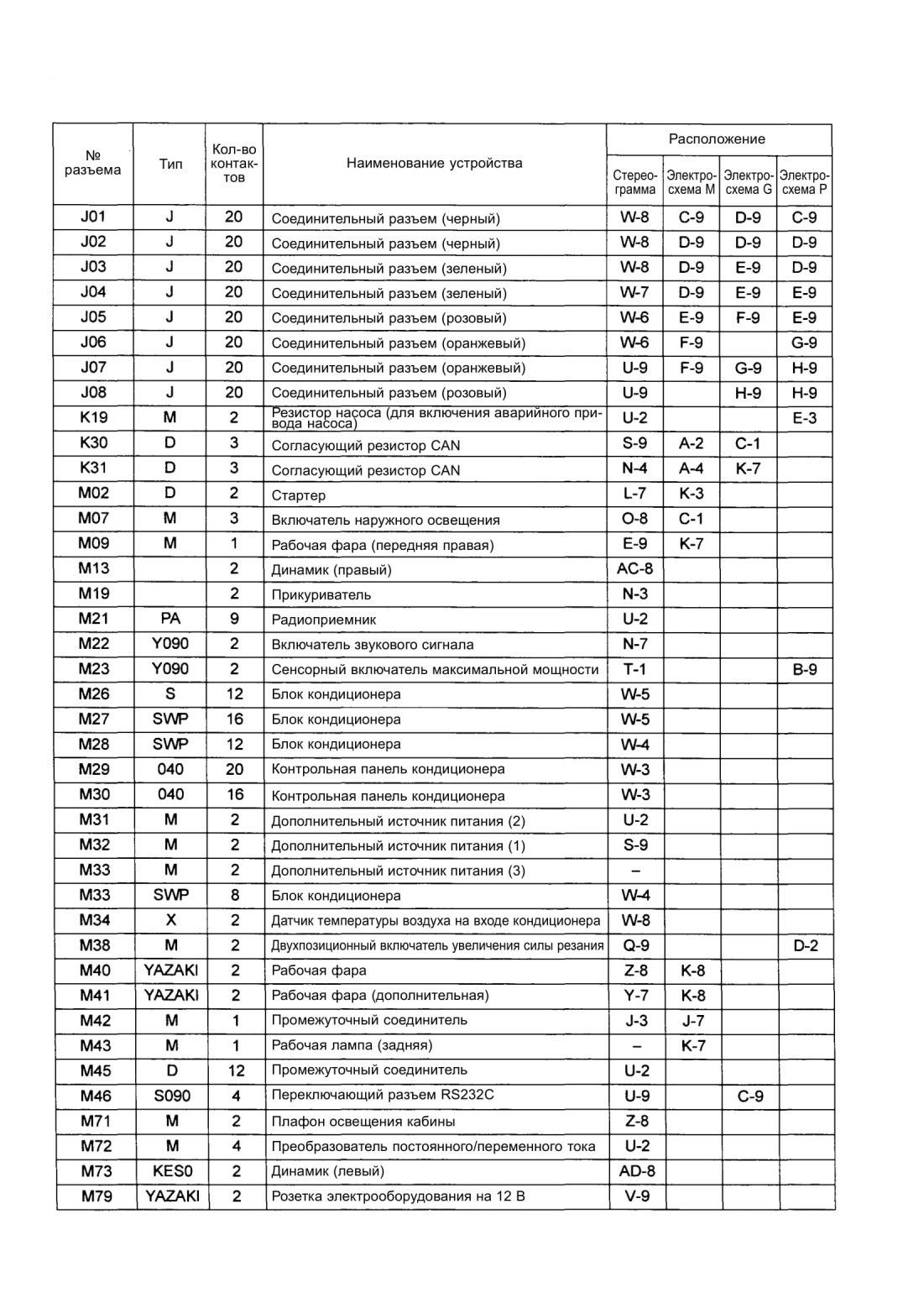

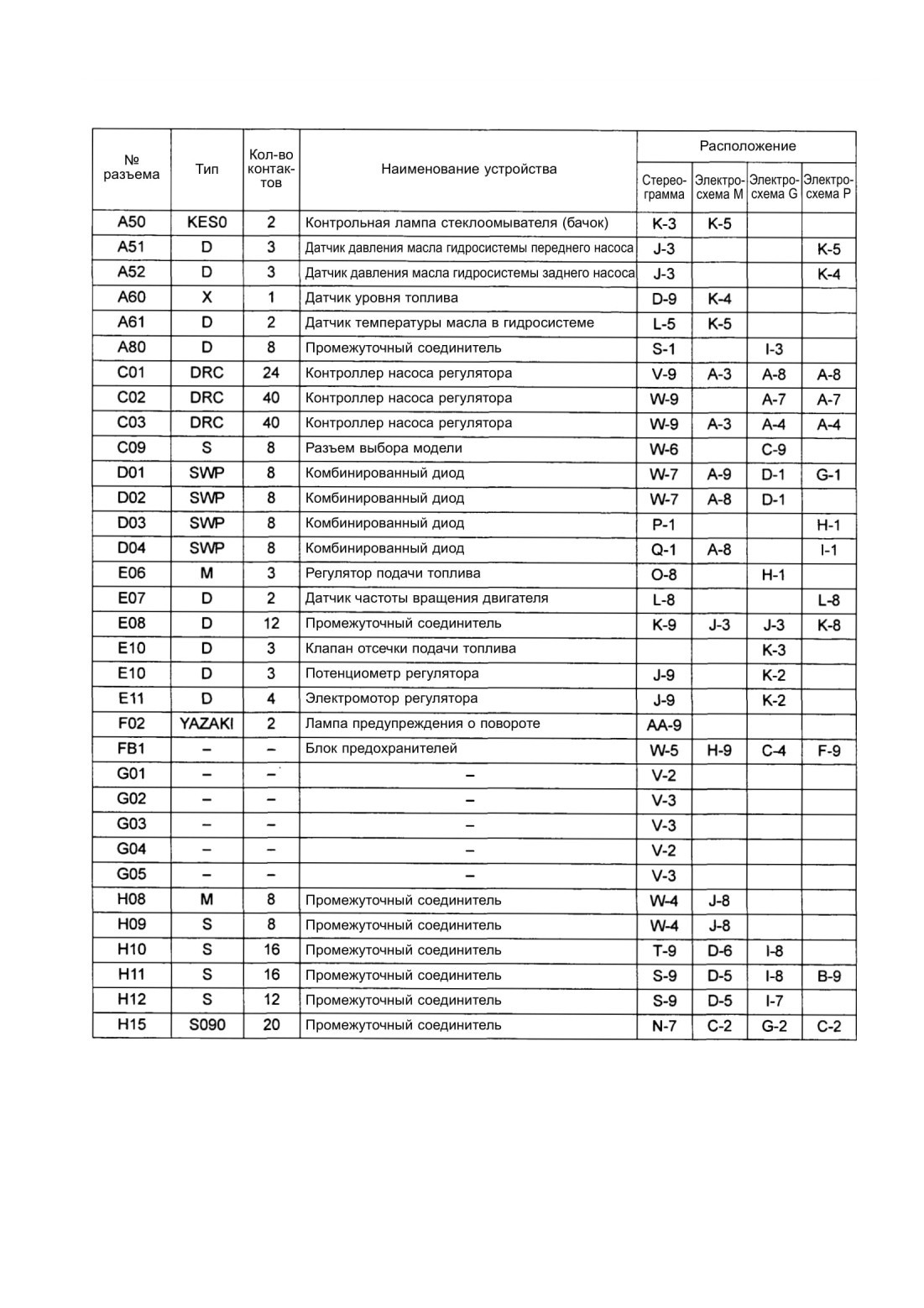

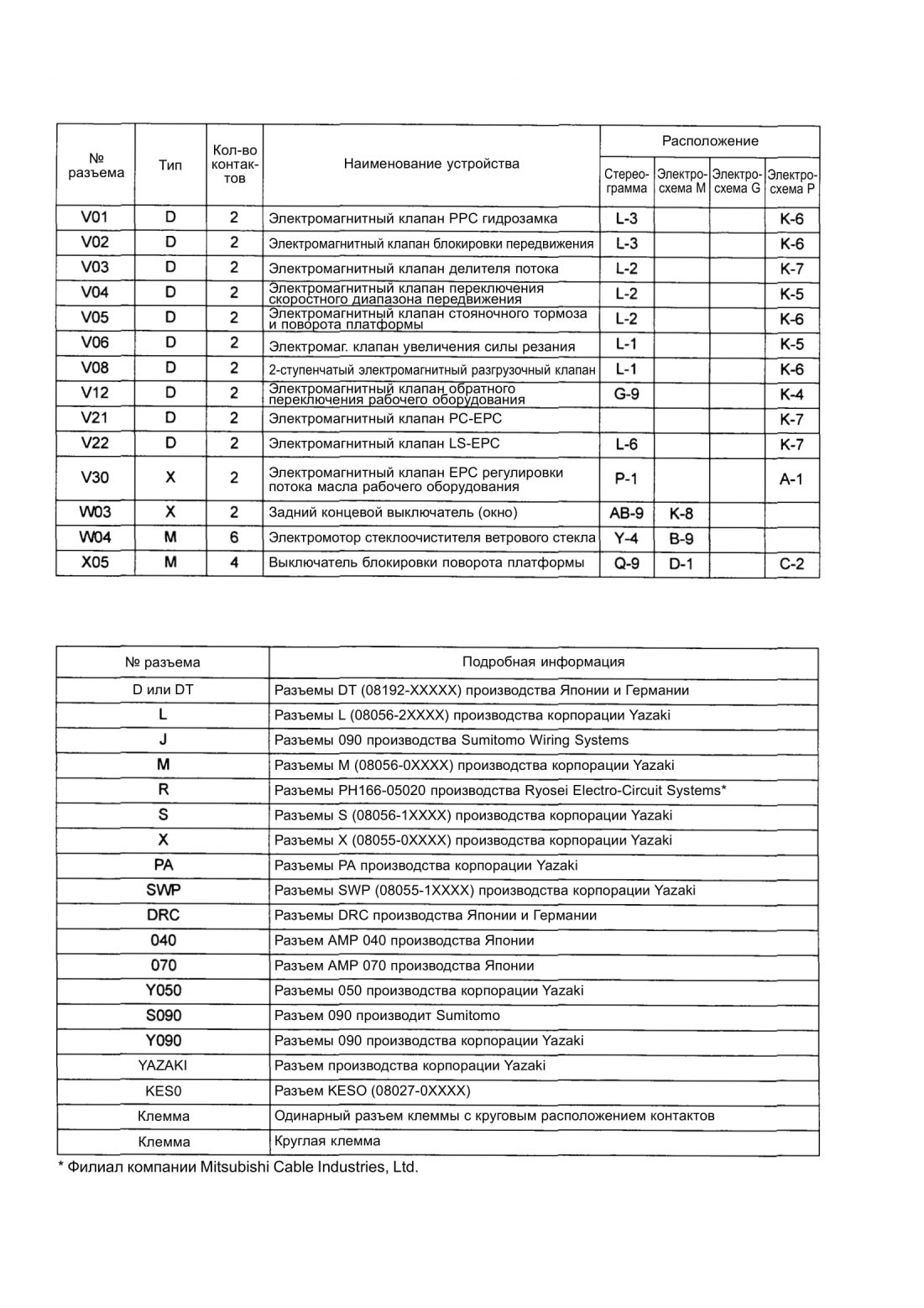

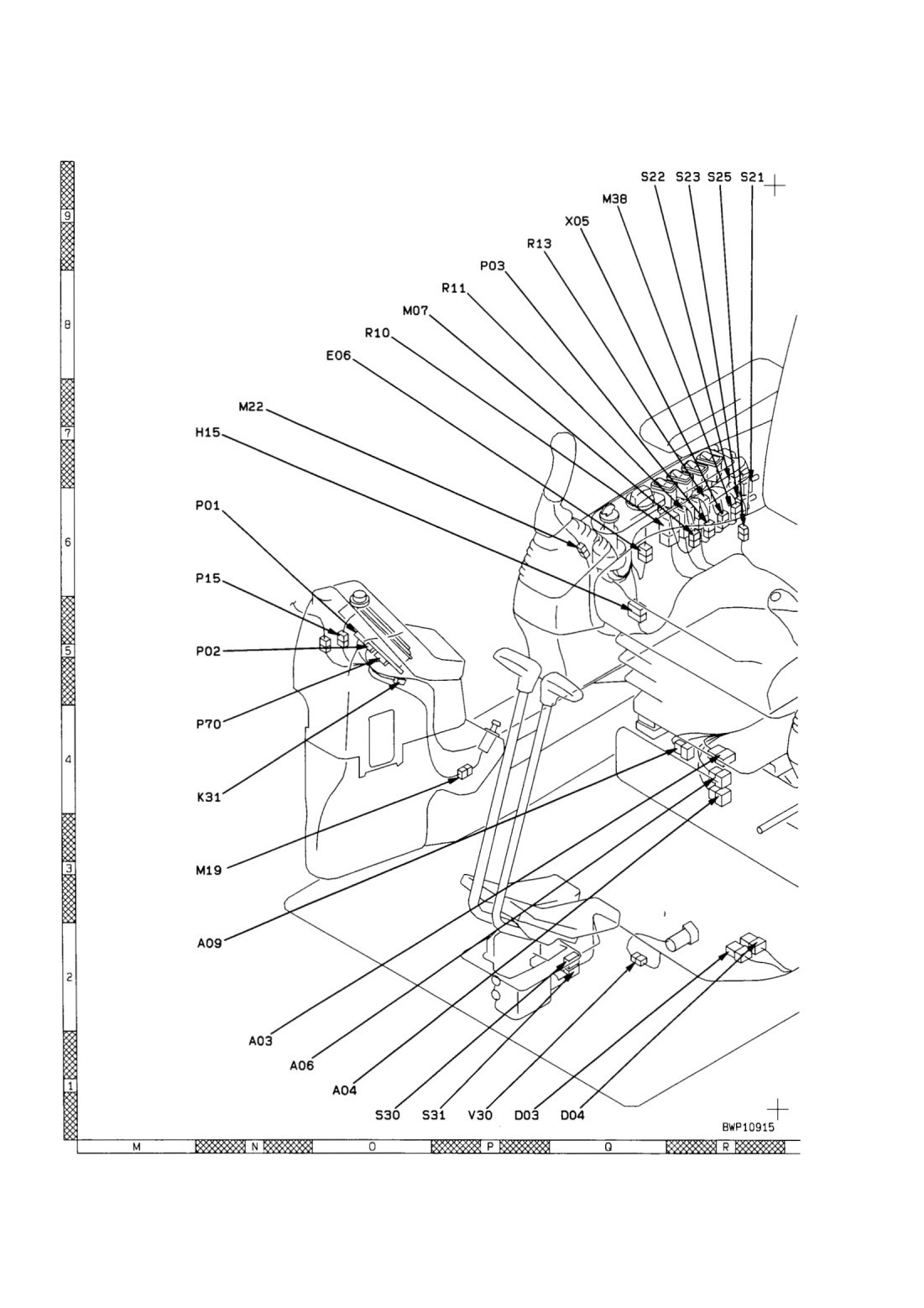

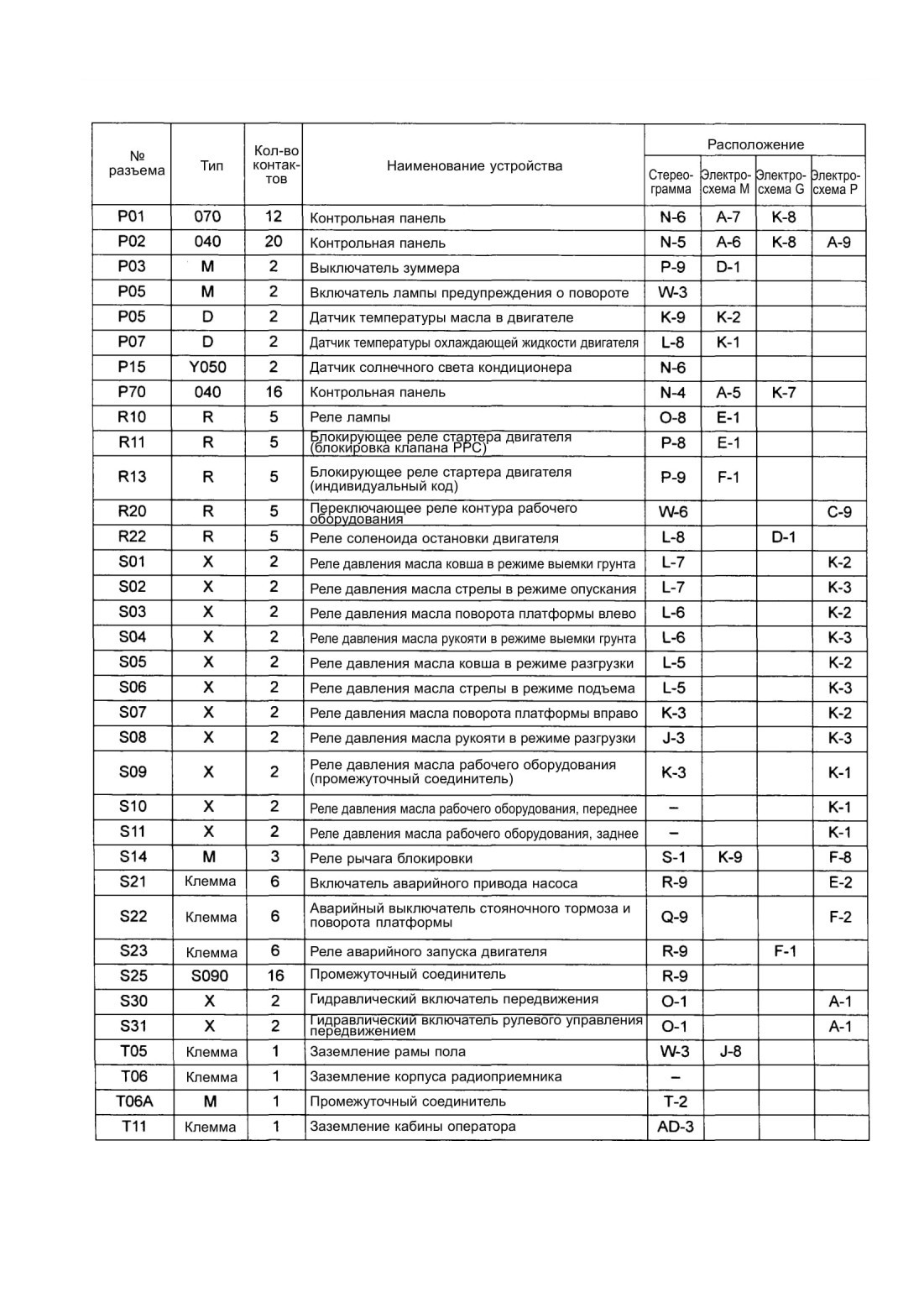

Таблица расположения разъемов

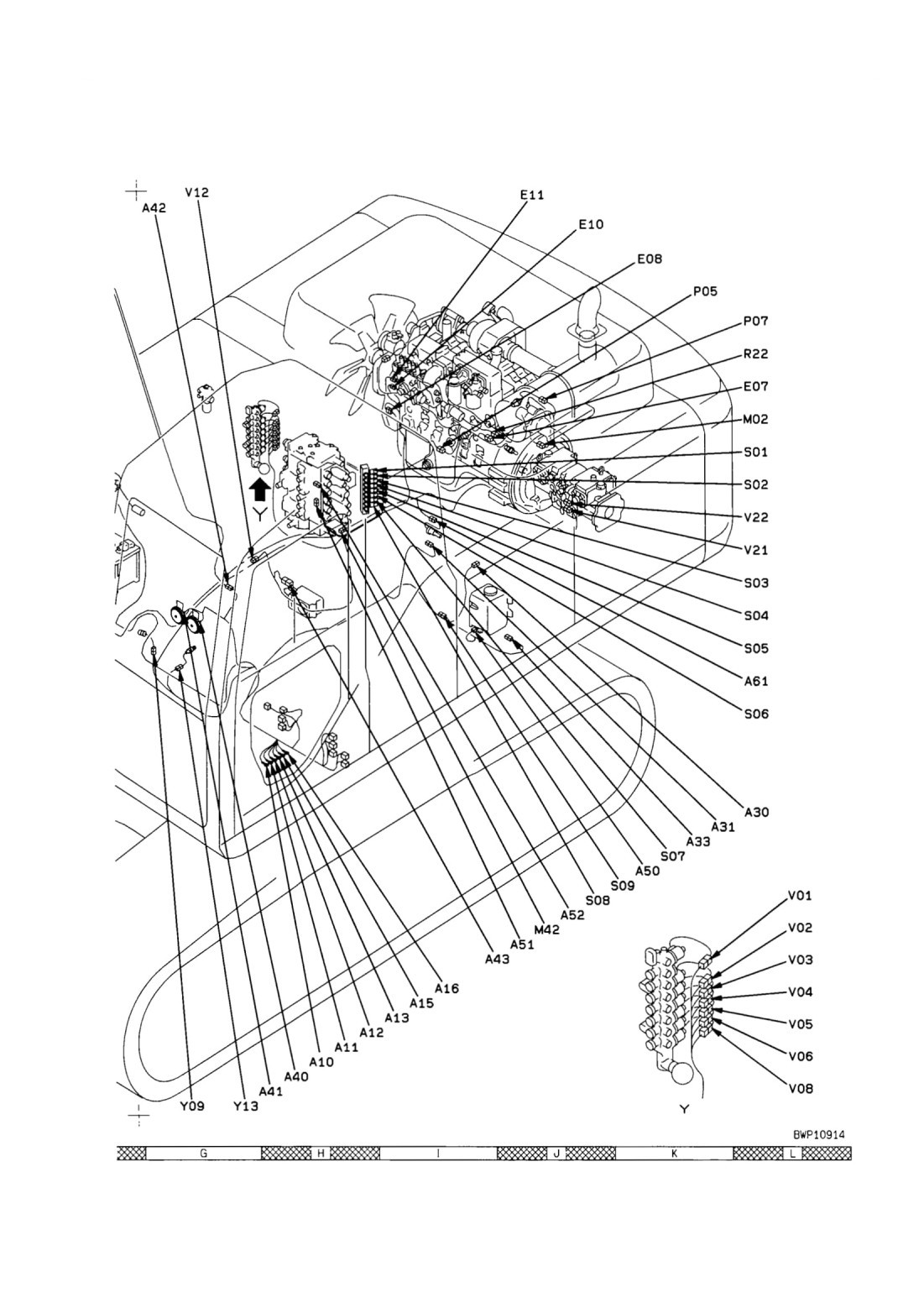

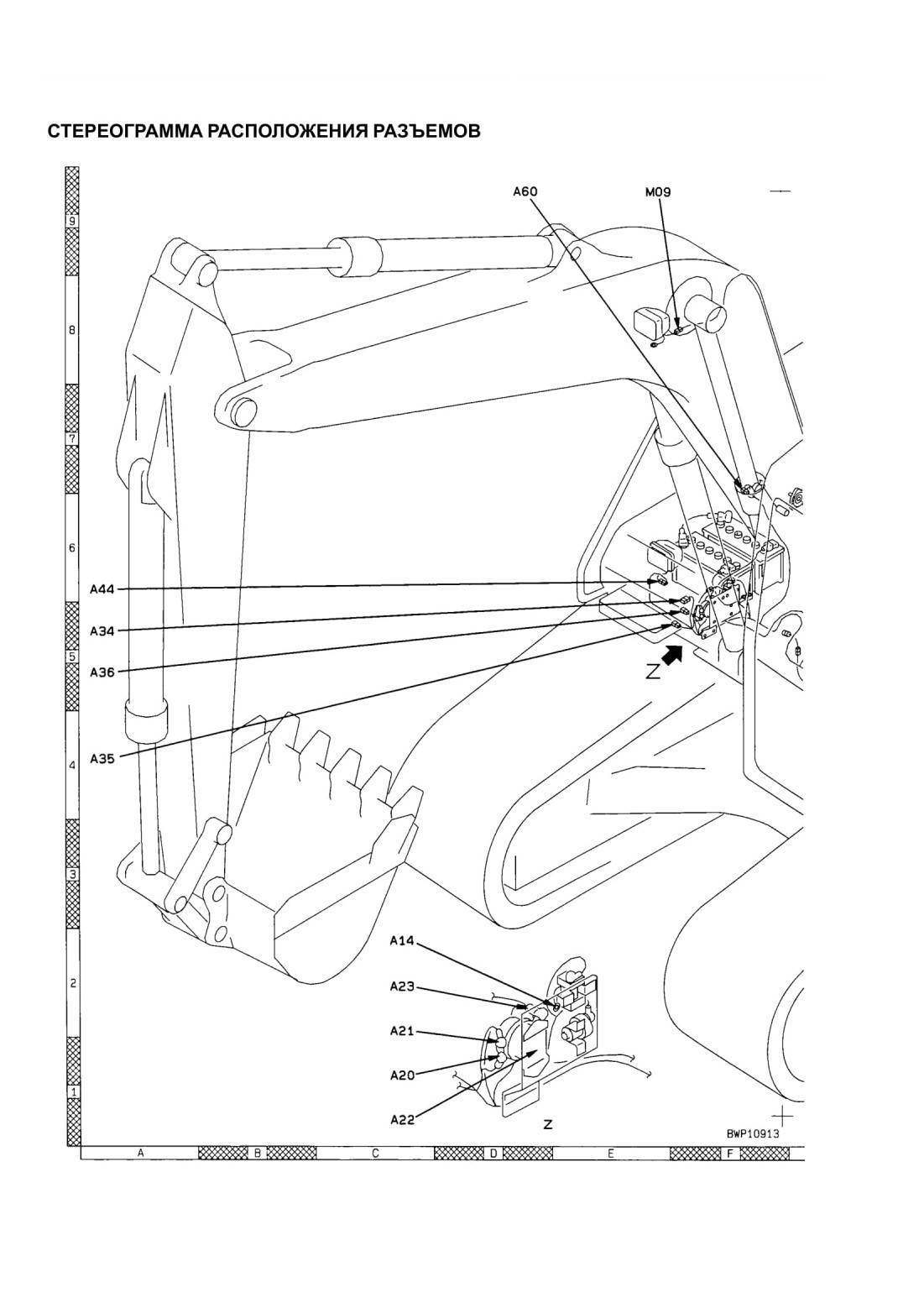

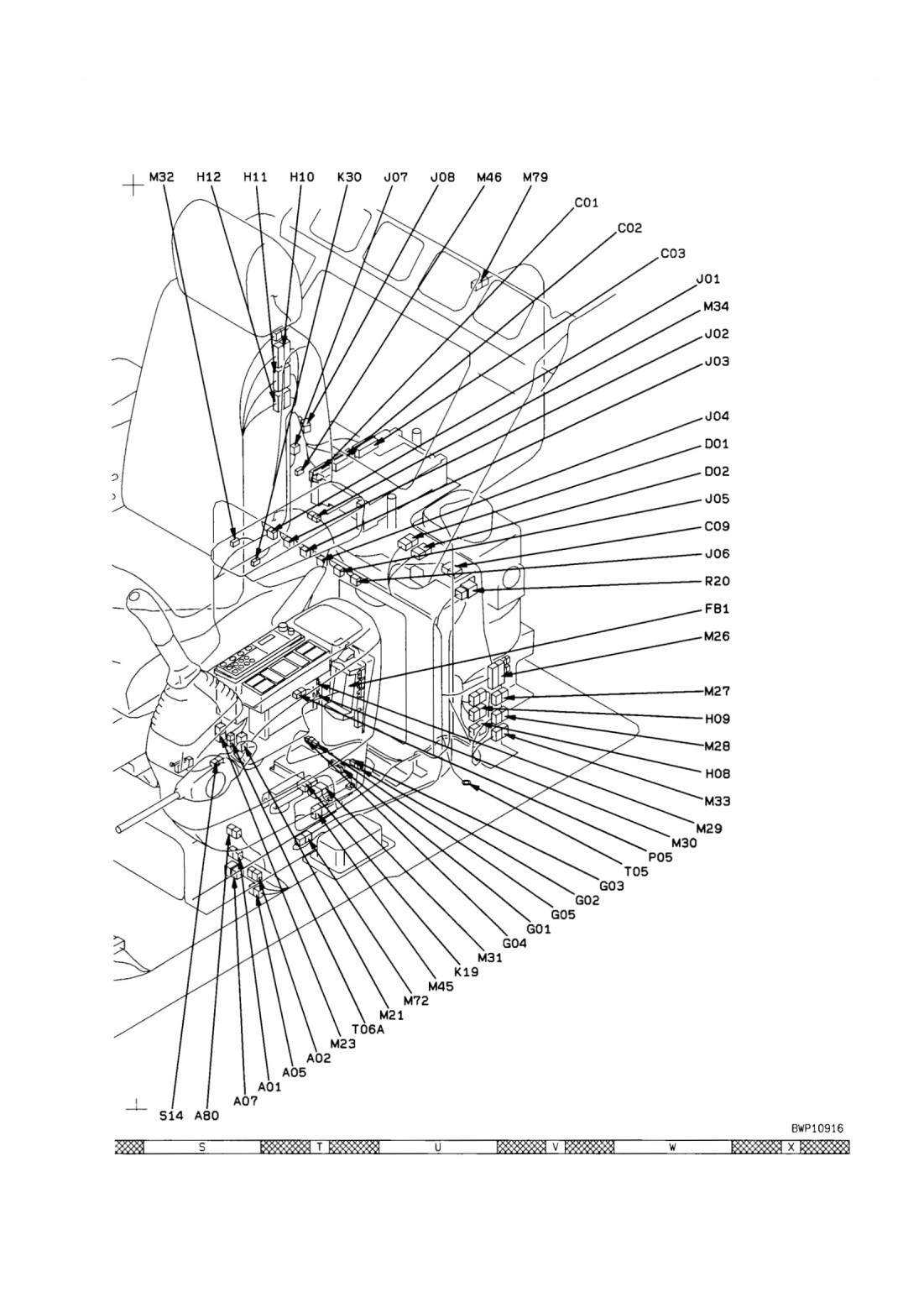

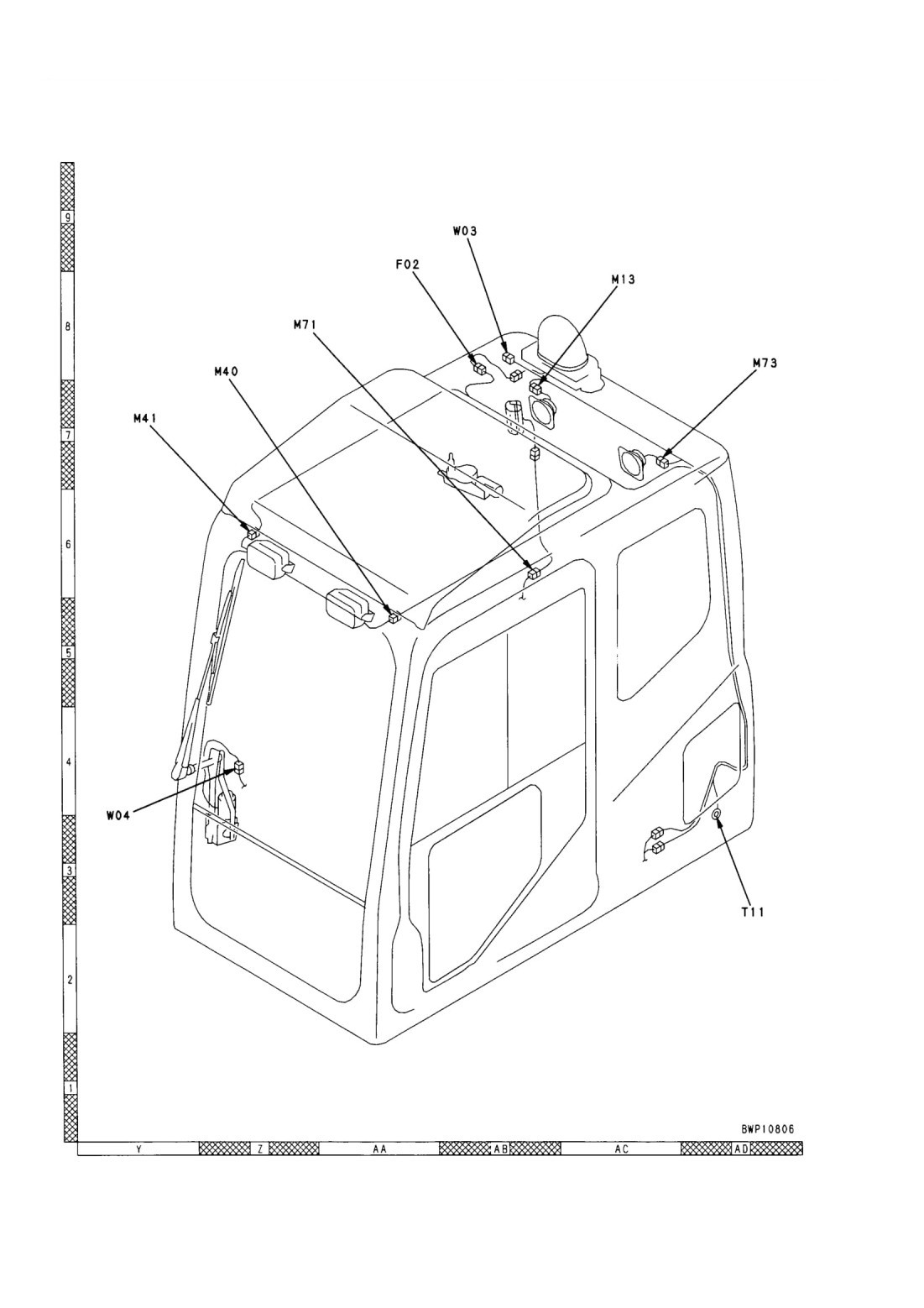

Стенограмма расположения разъёмов

содержание .. 19 20 21 22 ..
