Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 20

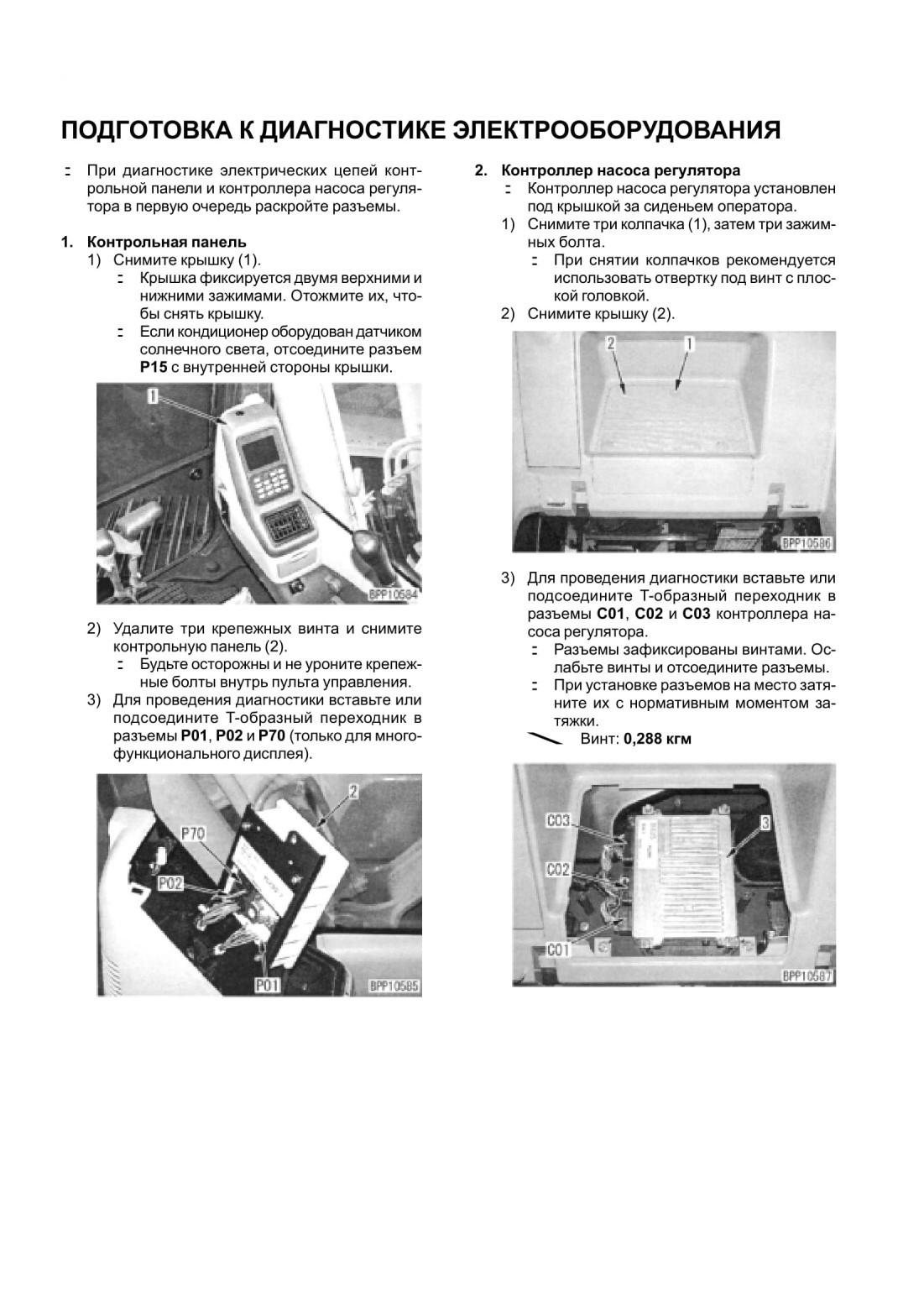

ПОДГОТОВКА К ДИАГНОСТИКЕ ЭЛЕКТРООБОРУДОВАНИЯ

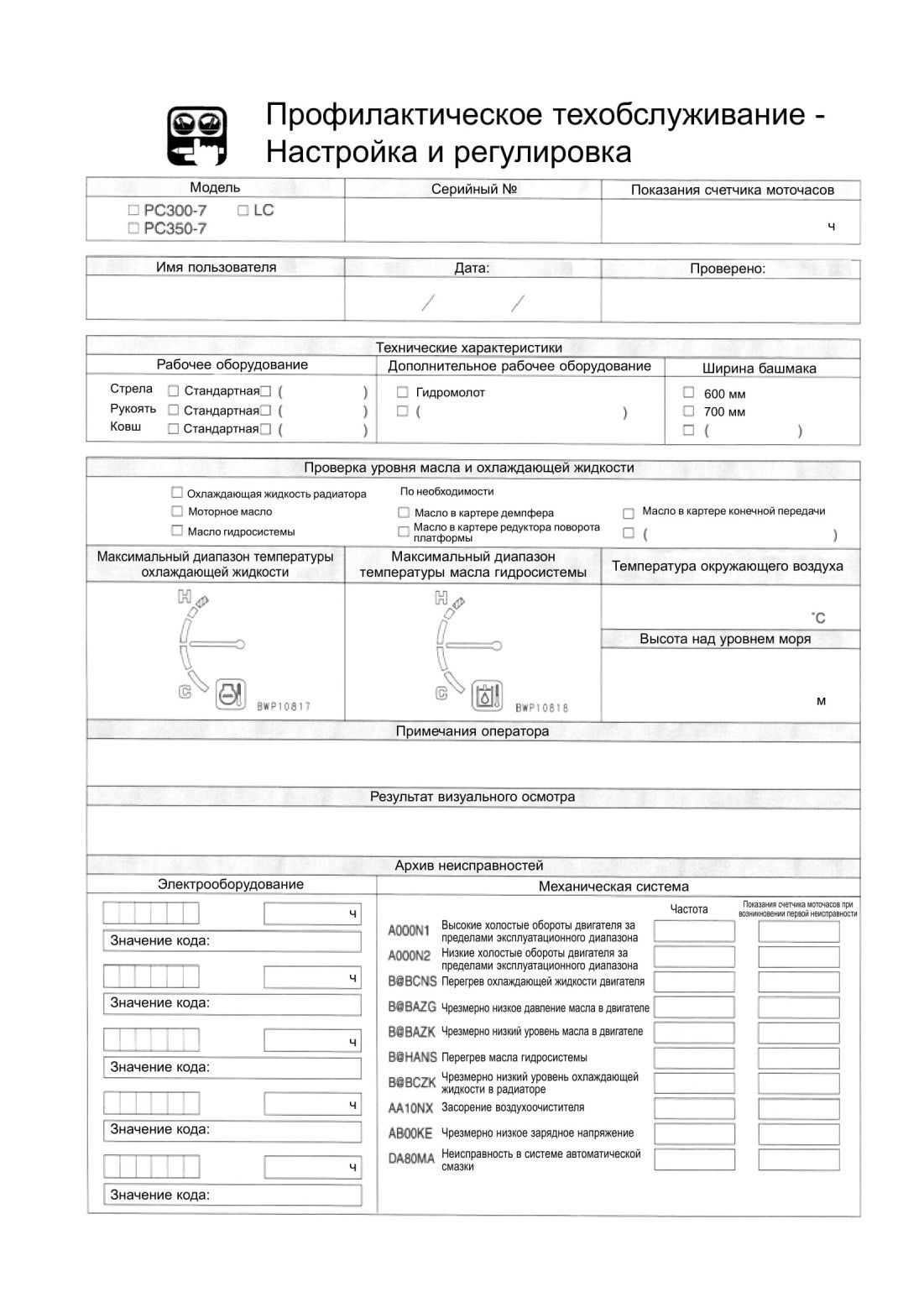

Профилактическое техобслуживание -Настройка и регулировка

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ЧТО СЛЕДУЕТ ПОМНИТЬ ПРИ ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ..................................................... 20-202

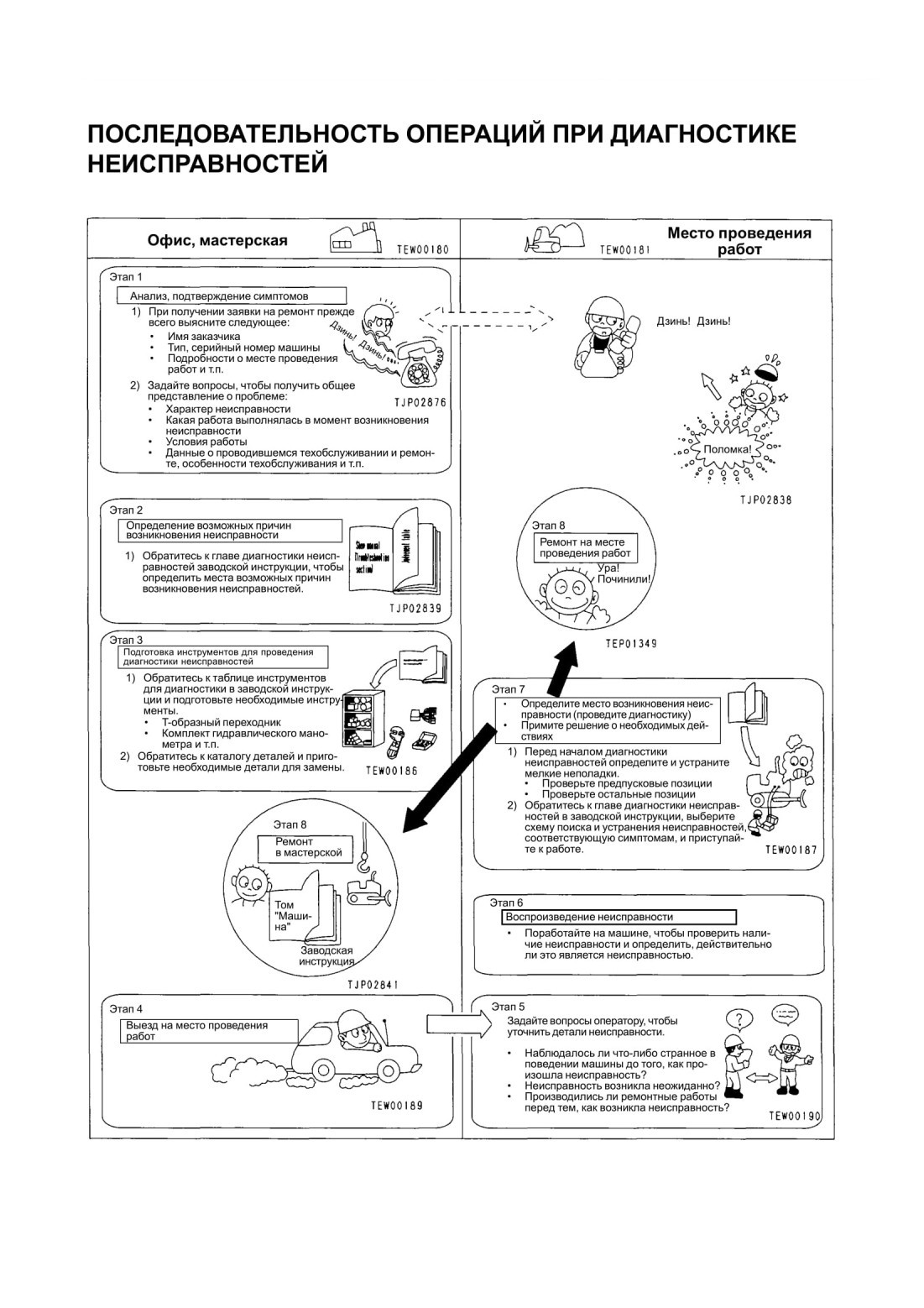

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ ПРИ ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ ................................ 20-203

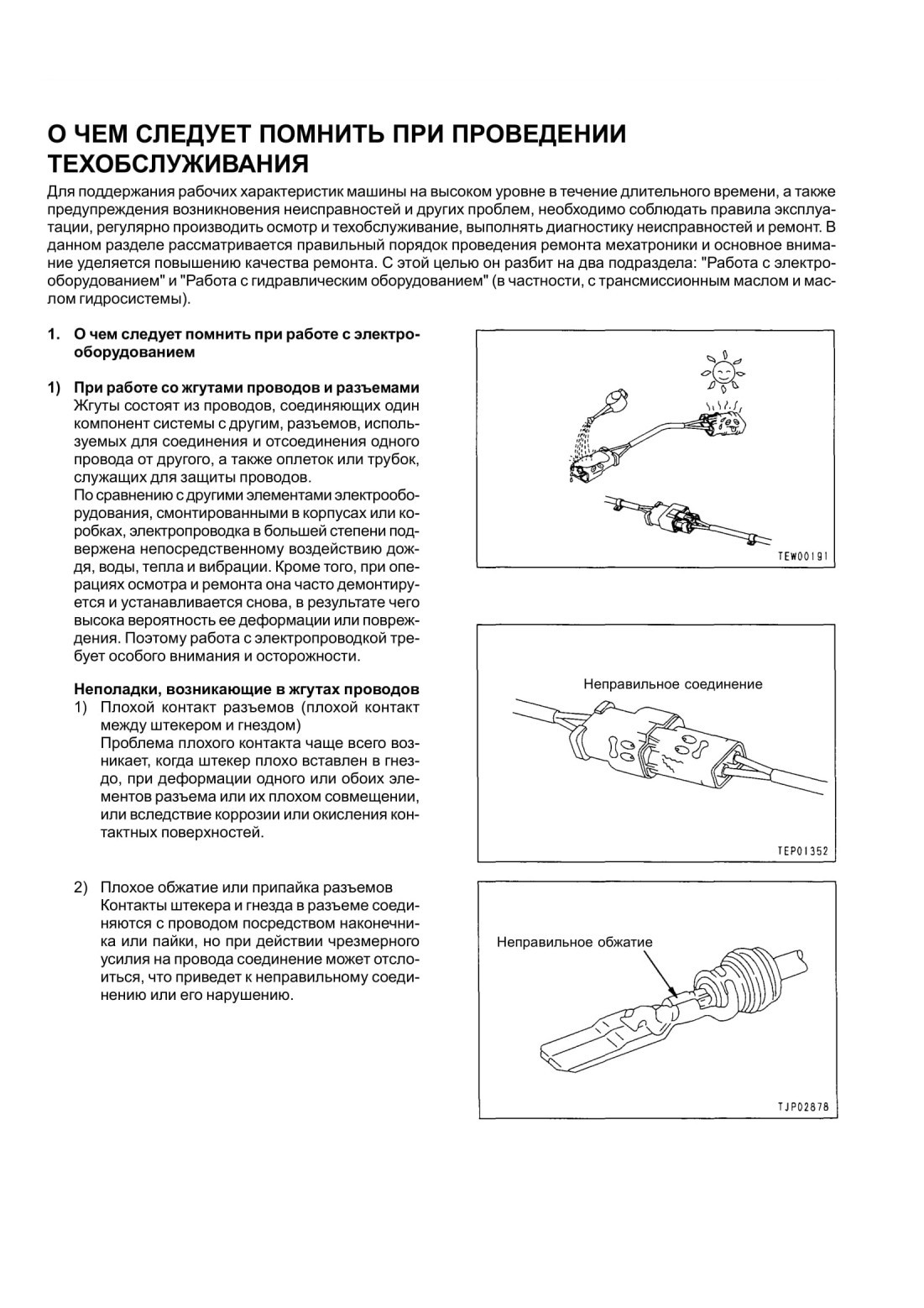

О ЧЕМ СЛЕДУЕТ ПОМНИТЬ ПРИ ПРОВЕДЕНИИ ТЕХОБСЛУЖИВАНИЯ................................................ 20-204

ПРОВЕРКИ ПЕРЕД ДИАГНОСТИКОЙ НЕИСПРАВНОСТЕЙ......................................................................20-212

КЛАССИФИКАЦИЯ НЕИСПРАВНОСТЕЙ И ЭТАПЫ ИХ ДИАГНОСТИКИ..................................................20-213

ТАБЛИЦА РАСПОЛОЖЕНИЯ РАЗЪЕМОВ И ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРОСХЕМЫ СИСТЕМЫ.........20-218

ТАБЛИЦА НУМЕРАЦИИ КОНТАКТОВ РАЗЪЕМОВ..................................................................................... 20-236

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ПРИ ИНДИКАЦИИ КОДОВ ОБСЛУЖИВАНИЯ

ЭЛЕКТРООБОРУДОВАНИЯ И КОДОВ НЕИСПРАВНОСТИ МЕХАНИЧЕСКОЙ СИСТЕМЫ................. 20-301

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЭЛЕКТРООБОРУДОВАНИЯ (РАЗДЕЛ Е)....................................... 20-501

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ГИДРАВЛИЧЕСКОЙ И МЕХАНИЧЕСКОЙ СИСТЕМ (РАЗДЕЛ Н).......20-601

ЧТО СЛЕДУЕТ ПОМНИТЬ ПРИ ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ

< Остановите машину на ровной горизонтальной площадке и убедитесь в том, что предохранительный штифт, блоки и стояночный тормоз надежно закреплены.

< При выполнении операций с двумя и более рабочими строго придерживайтесь установленных сигналов и не позволяйте посторонним лицам приближаться к месту работ.

с Если снять крышку радиатора при горячем двигателе, то горячая жидкость может выплеснуться наружу и обжечь, поэтому всегда подождите, пока двигатель остынет, прежде чем приступать к диагностике неисправностей.

< Будьте предельно внимательны и осторожны, не прикасайтесь к горячим деталям и старайтесь не попасть во вращающиеся детали.

< При отсоединении электропроводки в первую очередь отключайте отрицательную (-) клемму аккумуляторной батареи.

с Перед снятием заглушки или крышки с узла, находящегося под давлением масла, охлаждающей жидкости или воздуха, всегда вначале сбросьте внутренее давление. При установке измерительного оборудования убедитесь в том, что оно подсоединено правильно.
Задача диагностики неисправностей заключается в том, чтобы установить основную причину неисправности, быстро произвести ремонт и предотвратить возникновение подобных неисправностей в будущем.

Важным моментом при диагностике неисправностей, безусловно, является понимание особенностей конструкции и работы системы.

Однако рациональный способ проведения эффективной диагностики неисправностей заключается также в том, чтобы, задавая оператору различные вопросы, получить определенное представление о возможных причинах появления описываемых признаков неисправности.

1. Не спешите сразу разбирать узлы при диагностике неисправностей.

Если при возникновении неисправности сразу же приступать к разборке, то:

+ Разобранными могут оказаться узлы, не имеющие отношения к данной неисправности, а также другие детали, которые можно было и не разбирать.

± Теряется возможность обнаружить действительную причину неисправности.

Кроме того, это приводит к потерям рабочего времени, расходу деталей, масла и консистентной смазки, а также потере доверия со стороны пользователя или оператора.

Поэтому при диагностике неисправностей необходимо вначале произвести тщательное обследование, а затем осуществить диагностику неисправностей в соответствии с установленными процедурами.

2. О чем следует спросить пользователя или оператора

1) Имели место какие-либо другие неполадки помимо той, о которой он сообщает?

2) Не были ли замечены какие-либо странности перед тем, как возникла неисправность?

3) Неисправность возникла неожиданно или состояние машины вызывало опасения до неисправности?

4) При каких условиях возникла неисправность?

5) Проводились ли какие-нибудь ремонтные работы перед этим отказом?

Когда проводились эти работы?

6) Возникали ли неполадки такого типа ранее?

3. Проверки перед поиском и устранением неисправностей

1) Проверьте уровень масла.

2) Проверьте, нет ли наружных утечек масла из трубопроводов или гидравлического оборудования.

3) Проверьте ход рычагов управления.

4) Проверьте ход золотника распределительного клапана.

5) Другие позиции, подлежащие техобслуживанию, можно проверить внешним осмотром, поэтому проверьте любую позицию, которую считаете необходимой.

4. Подтверждение наличия неисправности

+ Выясните степень неполадки сами и примите решение о том, является ли она действительно неисправностью, или же ее следует считать особенностью выбранного режима эксплуатации и т.п.

: При попытке воспроизвести на машине признаки неисправности не предпринимайте действий, которые могут усугубить проблему.

5. Диагностика неисправностей

+ Используйте результаты осмотра и обследования, полученные в п.п. 2 - 4, чтобы сузить круг возможных причин неисправности, а затем используйте схему диагностики неисправностей для точного определения местонахождения неисправности.

: Основные правила диагностики неисправностей:

1) Начинайте с простых причин.

2) Начинайте с наиболее вероятных причин.

3) Исследуйте другие детали или сведения, имеющие отношение к делу.

6. Меры устранения основной причины неисправности

± Даже если неисправность ликвидирована, но основная ее причина не устранена, та же самая неисправность может произойти снова. Чтобы предотвратить это, всегда анализируйте, почему возникла данная проблема. Затем устраняйте ее основную причину.
