Komatsu PC200, 200LC-7 GALEO, PC210, 210LC-7 GALEO. Parts book - page 42





FIG NO. ：Y1600-04A0

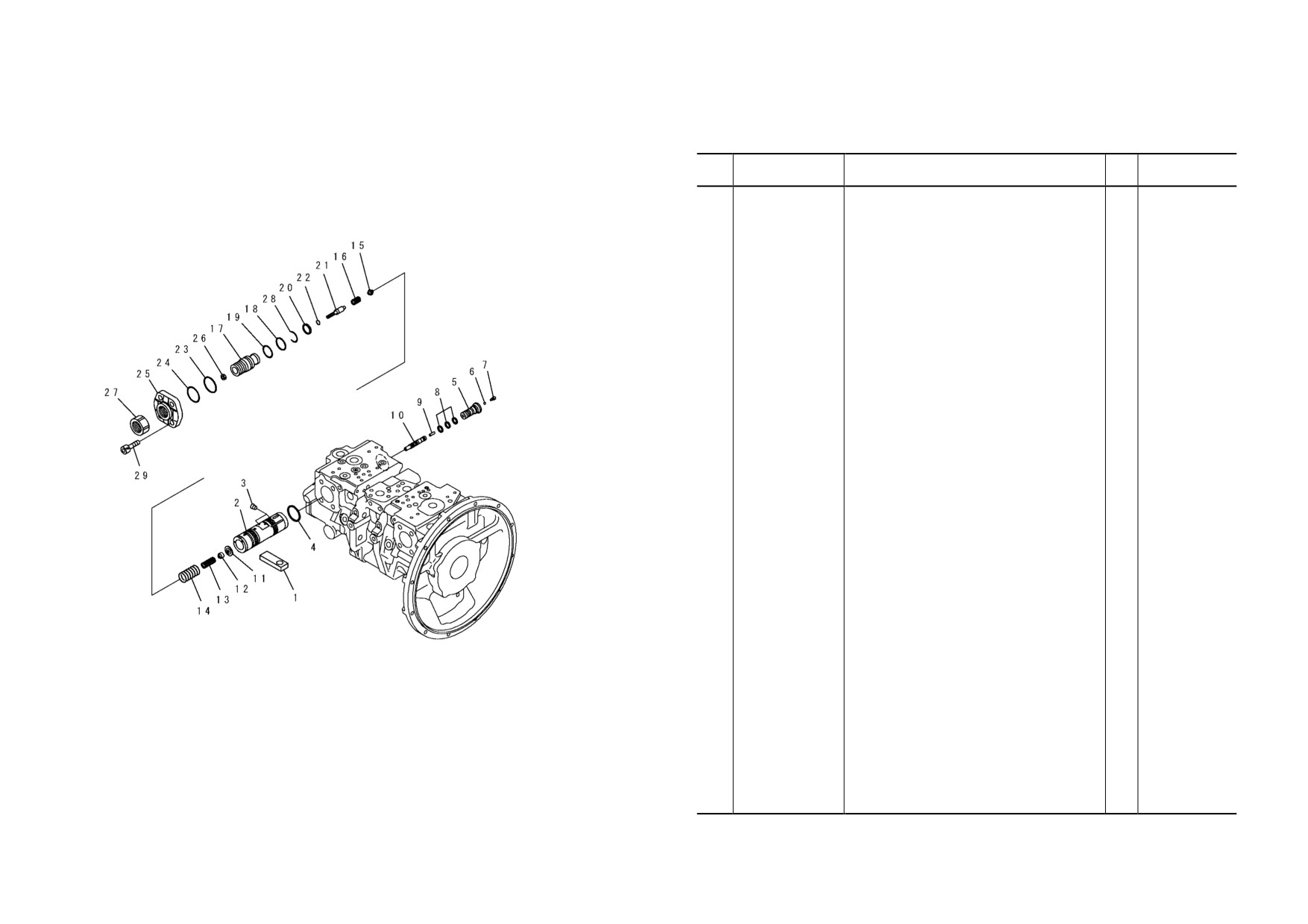

FIG. Y1600-04A0 MAIN PUMP (4/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
（708-2L-01301）
. PUMP SUB ASS' Y
1
DBB0001~
1
（★708-2L-34120）
.. SLIDER
1
DBB0001~
（★708-2L-06610）
.. VALVE ASS' Y, PC
1
DBB0001~
（★708-2L-06520）
... PISTON ASS' Y, SERVO
1
DBB0001~
2
☆
.... PISTON, SERVO
1
DBB0001~
3
☆
.... SCREW
9
DBB0001~
4
（★708-2L-35680）
... SEAL
1
DBB0001~
5
（★708-2L-35621）
... PLUG
1
DBB0001~
6
（★708-2L-35760）
... BALL
1
DBB0001~
7
（★708-2L-35770）
... PLUG
1
DBB0001~
8
（★708-2L-35690）
... SEAL
3
DBB0001~
9
（★708-2L-35170）
... PIN
1
DBB0001~
10
（★708-2L-35860）
... SPOOL
1
DBB0001~
11
（★708-2L-35630）
... RETAINER
1
DBB0001~
12
（★708-2L-35641）
... SEAT
1
DBB0001~
13
（★708-2L-35720）
... SPRING
1
DBB0001~
14
（★708-2L-35730）
... SPRING
1
DBB0001~
15
（★708-2L-35650）
... SEAT
1
DBB0001~
16
（★708-2L-35740）
... SPRING
1
DBB0001~
17
（★708-2L-34250）
... SCREW
1
DBB0001~
18
（★07000-B3034）
... O-RING
1
DBB0001~
19
（★07001-03034）
... RING
1
DBB0001~
20
（★708-2L-35710）
... SEAL
1
DBB0001~
21
（★708-2L-35660）
... PLUG
1
DBB0001~
22
（★07000-B2010）
... O-RING
1
DBB0001~
23
（★07000-B3045）
... O-RING
1
DBB0001~
24
（★708-2L-35750）
... RING
1
DBB0001~
25
（★708-2L-34230）
... COVER
1
DBB0001~
26
（★01580-10806）
... NUT
1
DBB0001~
27
（★708-2L-35870）
... NUT
1
DBB0001~
PW5A028
28
（★708-2L-35670）
... RING, WIRE
1
DBB0001~
29
（★01252-61440）
.. BOLT
4
DBB0001~
YO- 24
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 25
FIG NO. ：Y1600-05A0

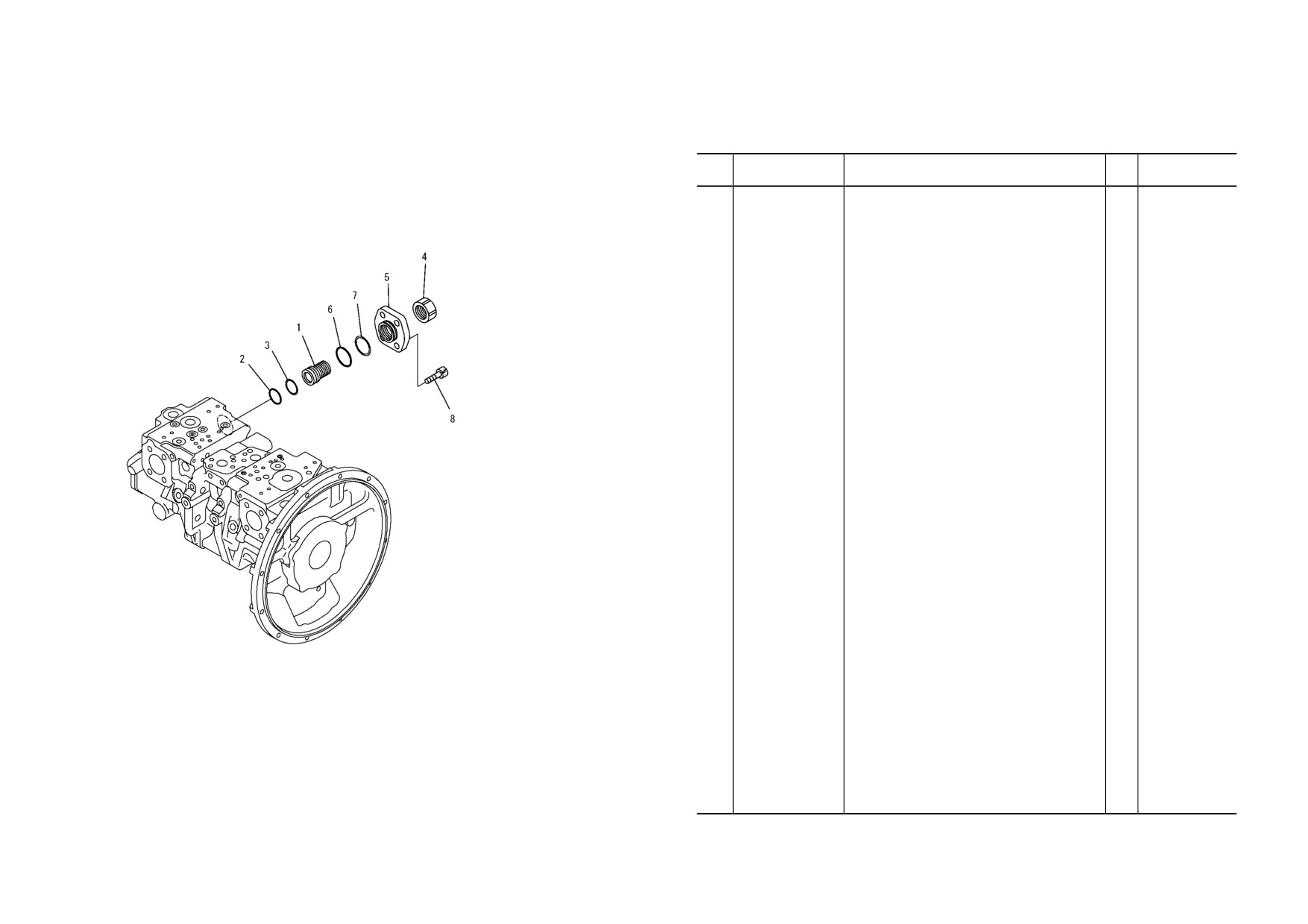

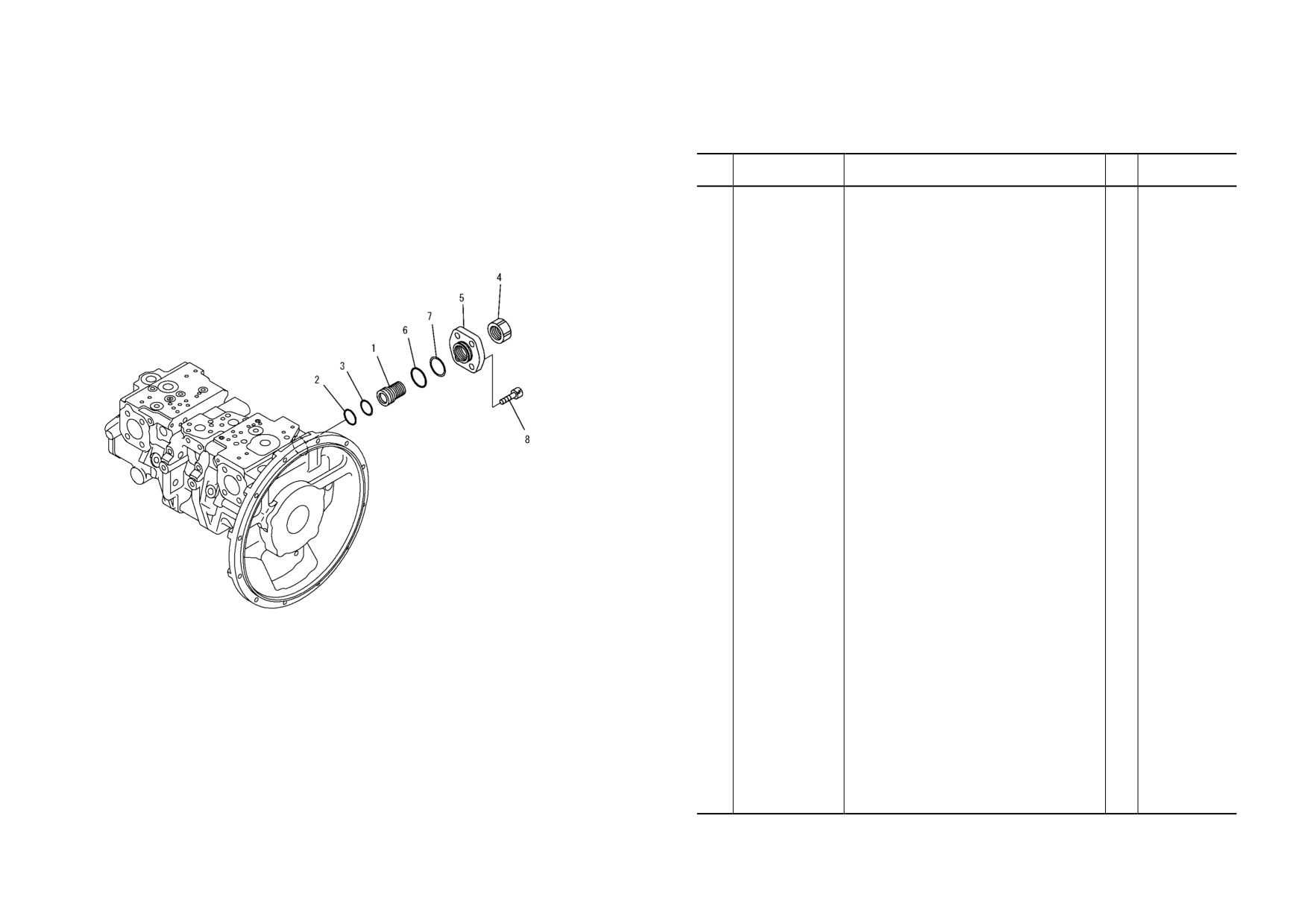

FIG. Y1600-05A0 MAIN PUMP (5/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
（708-2L-01301）
. PUMP SUB ASS' Y
1
DBB0001~
（★708-2L-06530）
.. COVER ASS' Y
1
DBB0001~
1
（★708-2L-34270）
... SCREW
1
DBB0001~
2
（★07000-B3034）
... O-RING
1
DBB0001~
3
（★708-2L-35210）
... RING
1
DBB0001~
4
（★708-2L-35870）
... NUT
1
DBB0001~
5
（★708-2L-34260）
... COVER
1
DBB0001~
6
（★07000-B3045）
... O-RING
1
DBB0001~
7
（★708-2L-35750）
... RING
1
DBB0001~
8
（★01252-61440）
.. BOLT
4
DBB0001~
PW5A029
YO- 26
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 27
FIG NO. ：Y1600-06A0

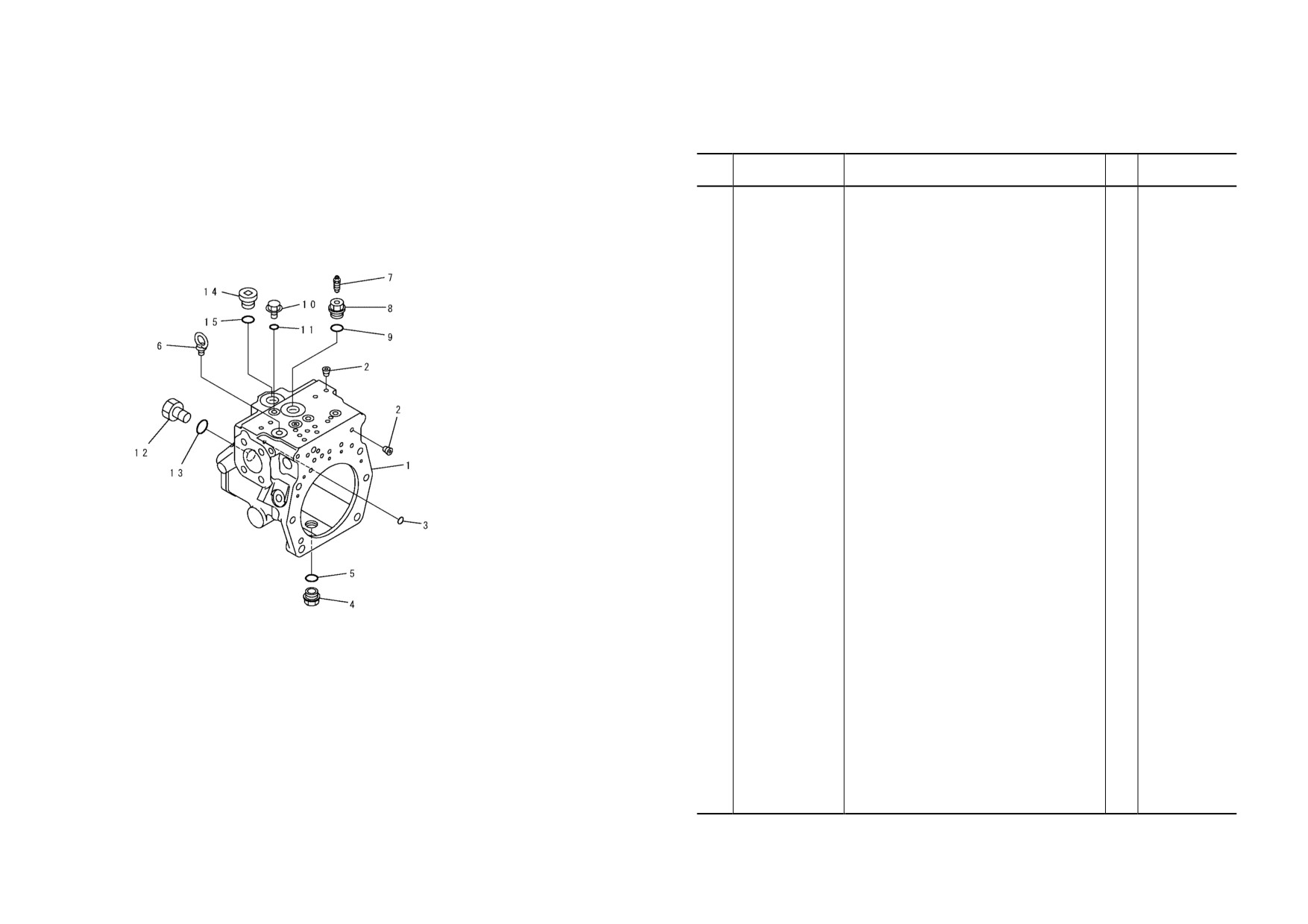

FIG. Y1600-06A0 MAIN PUMP (6/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
（708-2L-01301）
. PUMP SUB ASS' Y
1
DBB0001~
（★708-2L-06211）
.. CASE ASS' Y, REAR
1
DBB0001~
1
☆
... CASE, REAR
1
DBB0001~
2
☆
... PLUG
35
DBB0001~
3
（★07000-B1009）
.. O-RING
1
DBB0001~
4
07044-12412
.. PLUG
1
DBB0001~
5
708-1W-28910
.. O-RING
1
DBB0001~
6
04530-01222
.. BOLT, EYE
1
DBB0001~
7
20B-27-11210
.. BLEEDER
1
DBB0001~
8
706-87-40150
.. PLUG
1
DBB0001~
9
708-1W-28910
.. O-RING
1
DBB0001~
10
708-8E-16150
.. PLUG
4
DBB0001~
11
708-2L-23920
.. O-RING
4
DBB0001~
12
723-26-15230
.. PLUG
1
DBB0001~
13
708-1W-28910
.. O-RING
1
DBB0001~
14
07040-12414
.. PLUG
1
DBB0001~
15
708-1W-28910
.. O-RING
1
DBB0001~
PW5A030
YO- 28
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 29
FIG NO. ：Y1600-07A0

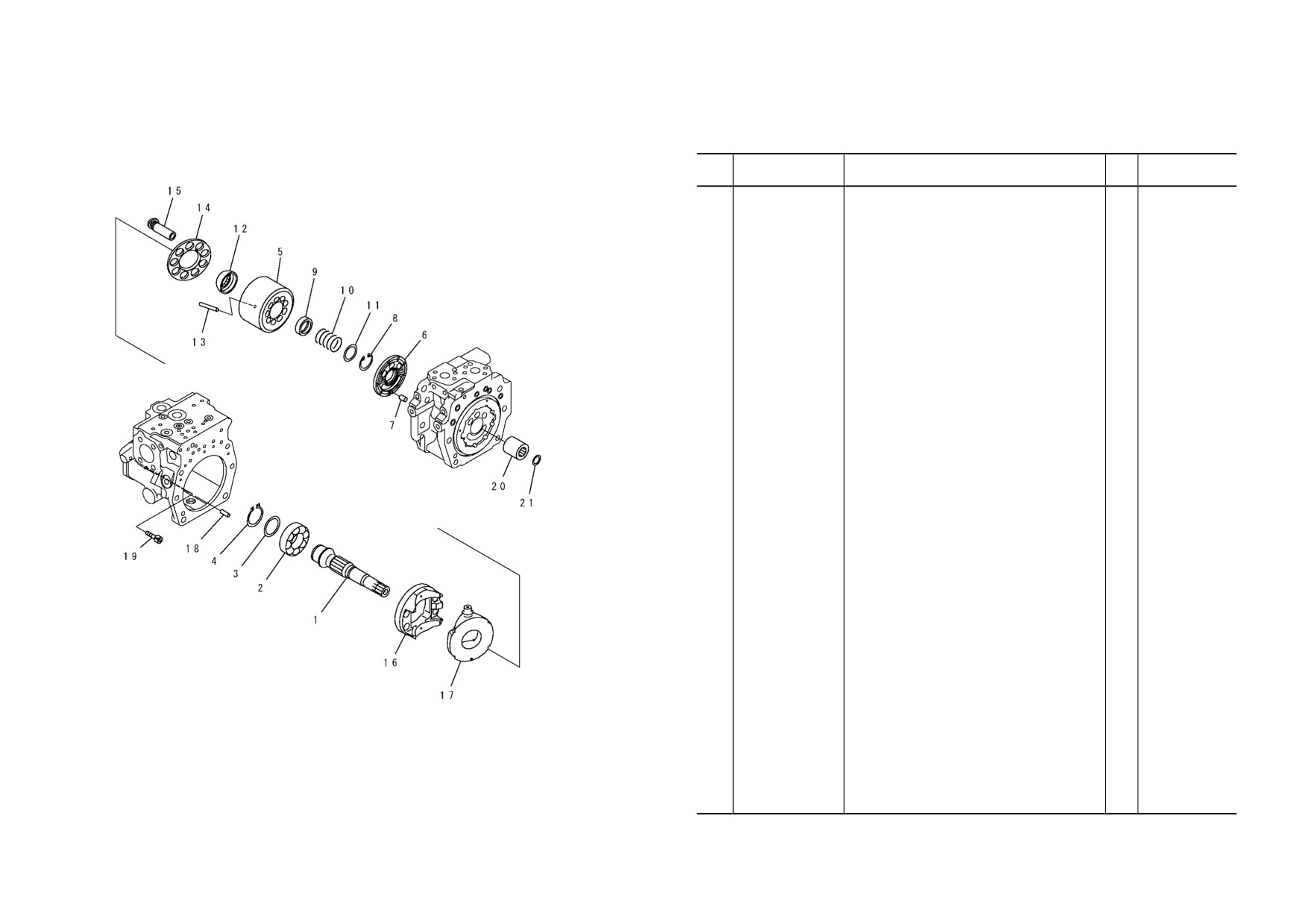

FIG. Y1600-07A0 MAIN PUMP (7/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
（708-2L-01301）
. PUMP SUB ASS' Y
1
DBB0001~
1
（★708-2L-32130）
.. SHAFT, REAR
1
DBB0001~
2
（★708-2L-32150）
.. BEARING
1
DBB0001~
3
（★708-2E-05040）
.. WASHER KIT
1
DBB0001~
4
（★708-25-12790）
.. RING, SNAP
1
DBB0001~
（★708-2L-06180）
.. BLOCK ASS'Y, REAR
1
DBB0001~
5
☆
... BLOCK, CYLINDER
1
DBB0001~
6
☆
... PLATE, VALVE
1
DBB0001~
7
（★720-68-19610）
.. PIN
1
DBB0001~
8
（★04065-04818）
.. RING, SNAP
1
DBB0001~
9
（★708-2L-23131）
.. SEAT
1
DBB0001~
10
（★708-2L-33160）
.. SPRING
1
DBB0001~
11
（★708-7L-13140）
.. SEAT
1
DBB0001~
12
（★708-2L-23351）
.. GUIDE, RETAINER
1
DBB0001~
13
（★708-2L-23360）
.. PIN
3
DBB0001~
14
（★708-2L-33350）
.. RETAINER, SHOE
1
DBB0001~
15
（★708-2L-33310）
.. PISTON SUB ASS' Y
9
DBB0001~
（★708-2L-06190）
.. CRADLE ASS' Y
1
DBB0001~
16
☆
... CRADLE
1
DBB0001~
17
☆
... CAM, ROCKER
1
DBB0001~
18
（★04020-01228）
.. PIN
1
DBB0001~
19
（★01252-61230）
.. BOLT
4
DBB0001~
20
（★708-2L-22130）
.. COUPLING
1
DBB0001~
21
（★708-2E-12140）
.. RING
1
DBB0001~
PW5A031
YO- 30
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 31
FIG NO. ：Y1600-08A0

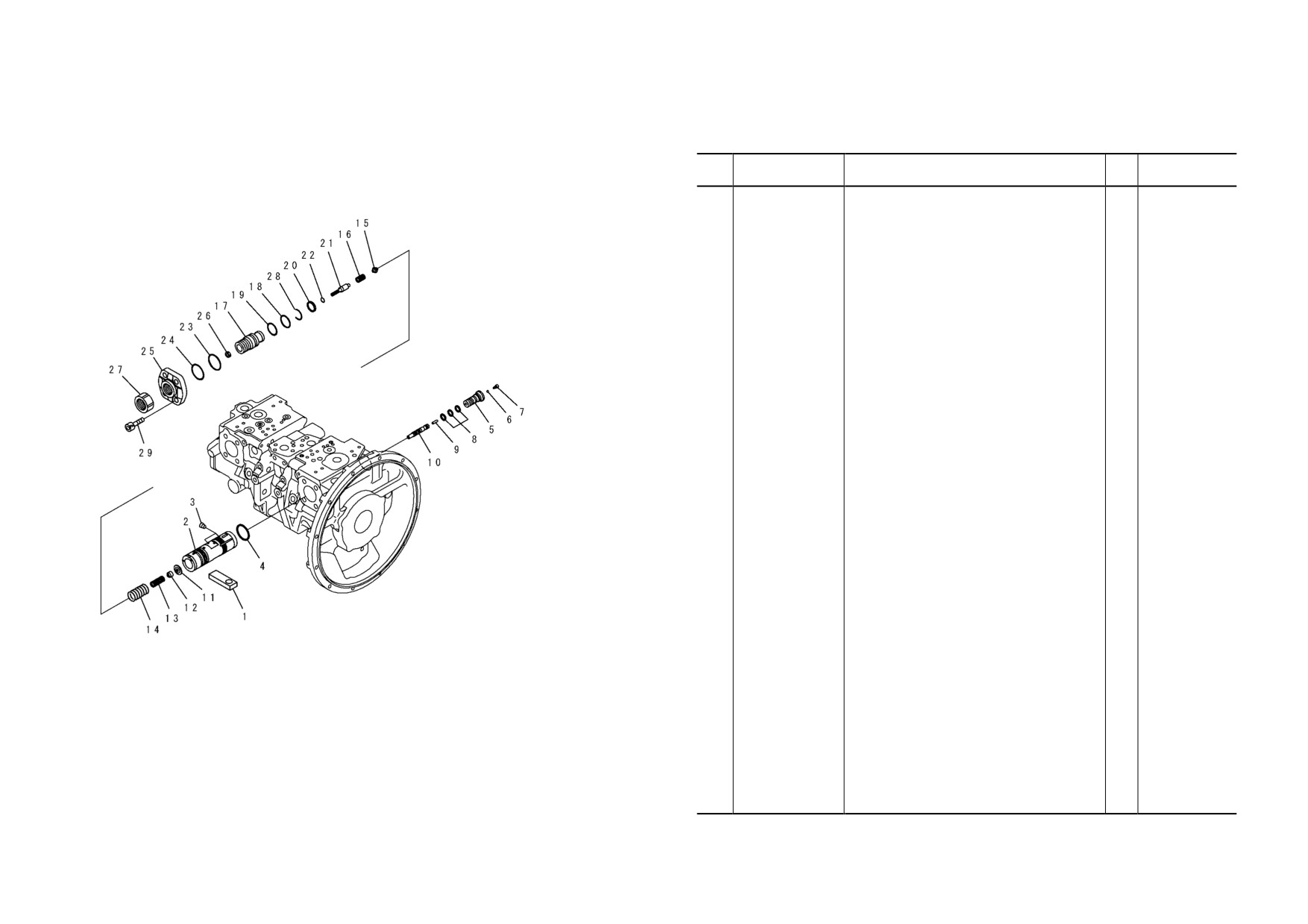

FIG. Y1600-08A0 MAIN PUMP (8/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
（708-2L-01301）
. PUMP SUB ASS' Y
1
DBB0001~
1
（★708-2L-34120）
.. SLIDER
1
DBB0001~
（★708-2L-06610）
.. VALVE ASS' Y, PC
1
DBB0001~
（★708-2L-06520）
... PISTON ASS' Y, SERVO
1
DBB0001~
2
☆
.... PISTON, SERVO
1
DBB0001~
3
☆
.... SCREW
9
DBB0001~
4
（★708-2L-35680）
... SEAL
1
DBB0001~
5
（★708-2L-35621）
... PLUG
1
DBB0001~
6
（★708-2L-35760）
... BALL
1
DBB0001~
7
（★708-2L-35770）
... PLUG
1
DBB0001~
8
（★708-2L-35690）
... SEAL
3
DBB0001~
9
（★708-2L-35170）
... PIN
1
DBB0001~
10
（★708-2L-35860）
... SPOOL
1
DBB0001~
11
（★708-2L-35630）
... RETAINER
1
DBB0001~
12
（★708-2L-35641）
... SEAT
1
DBB0001~
13
（★708-2L-35720）
... SPRING
1
DBB0001~
14
（★708-2L-35730）
... SPRING
1
DBB0001~
15
（★708-2L-35650）
... SEAT
1
DBB0001~
16
（★708-2L-35740）
... SPRING
1
DBB0001~
17
（★708-2L-34250）
... SCREW
1
DBB0001~
18
（★07000-B3034）
... O-RING
1
DBB0001~
19
（★07001-03034）
... RING
1
DBB0001~
20
（★708-2L-35710）
... SEAL
1
DBB0001~
21
（★708-2L-35660）
... PLUG
1
DBB0001~
22
（★07000-B2010）
... O-RING
1
DBB0001~
23
（★07000-B3045）
... O-RING
1
DBB0001~
24
（★708-2L-35750）
... RING
1
DBB0001~
25
（★708-2L-34230）
... COVER
1
DBB0001~
26
（★01580-10806）
... NUT
1
DBB0001~
27
（★708-2L-35870）
... NUT
1
DBB0001~
28
（★708-2L-35670）
... RING, WIRE
1
DBB0001~
PW5A032
29
（★01252-61440）
.. BOLT
4
DBB0001~
YO- 32
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 33
FIG NO. ：Y1600-09A0
FIG. Y1600-09A0 MAIN PUMP (9/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
（708-2L-01301）
. PUMP SUB ASS' Y
1
DBB0001~
（★708-2L-06530）
.. COVER ASS' Y
1
DBB0001~
1
（★708-2L-34270）
... SCREW
1
DBB0001~
2
（★07000-B3034）
... O-RING
1
DBB0001~
3
（★708-2L-35210）
... RING
1
DBB0001~
4
（★708-2L-35870）
... NUT
1
DBB0001~
5
（★708-2L-34260）
... COVER
1
DBB0001~
6
（★07000-B3045）
... O-RING
1
DBB0001~
7
（★708-2L-35750）
... RING
1
DBB0001~
8
（★01252-61440）
.. BOLT
4
DBB0001~
PW5A033
YO- 34
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 35
FIG NO. ：Y1600-10A0

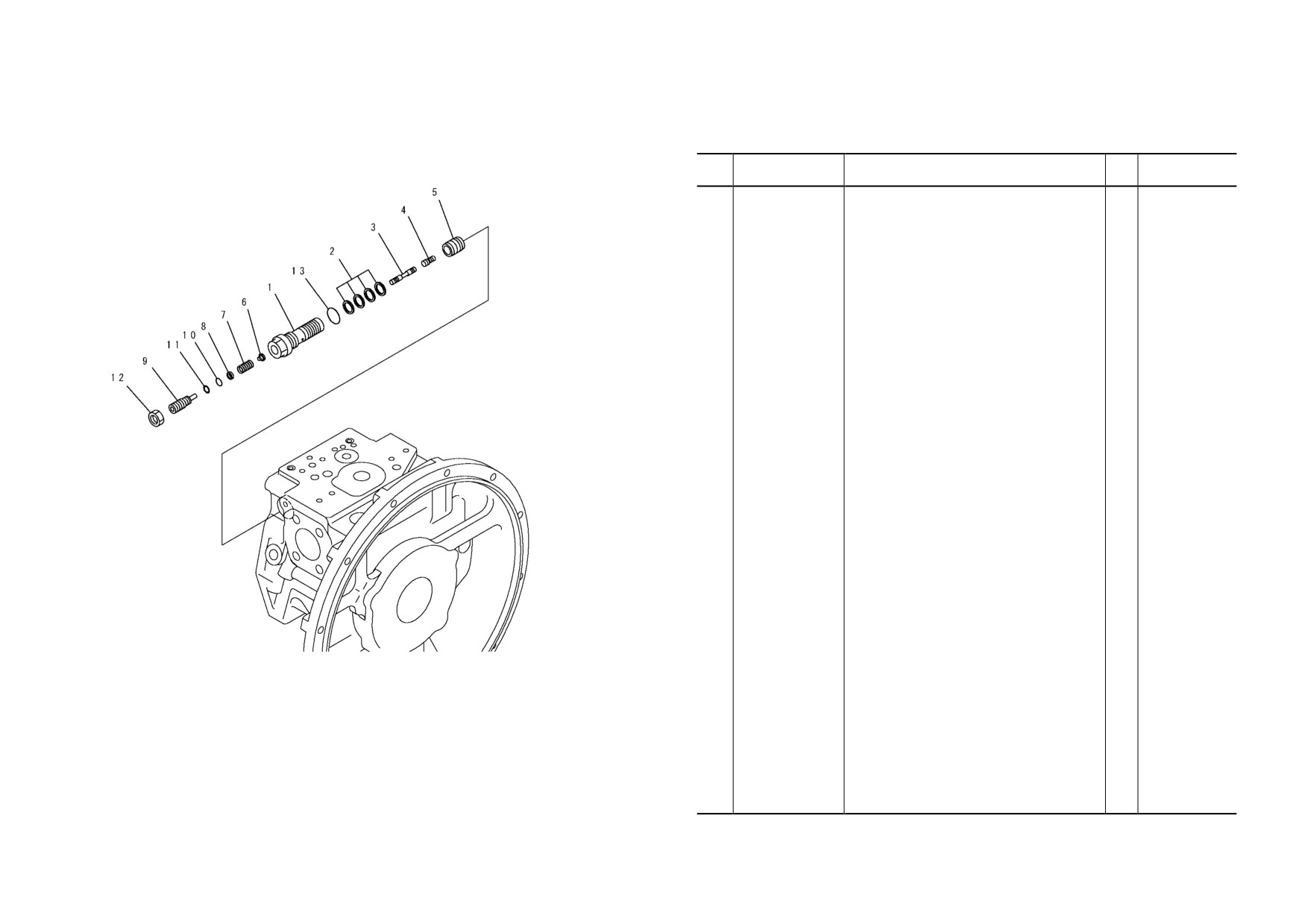

FIG. Y1600-10A0 MAIN PUMP (10/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
708-2L-06710
. VALVE ASS' Y, LS
2
DBB0001~
1
（★708-2L-35311）
.. SLEEVE
1
DBB0001~
2
708-2L-24680
.. SEAL
4
DBB0001~
3
（★708-2L-35430）
.. SPOOL
1
DBB0001~
4
（★708-2L-28540）
.. PISTON
1
DBB0001~
5
（★708-2L-35360）
.. SLEEVE
1
DBB0001~
6
（★708-2L-35331）
.. SEAT
1
DBB0001~
7
（★708-2L-35410）
.. SPRING
1
DBB0001~
8
（★708-2L-35341）
.. SEAT
1
DBB0001~
9
（★708-2L-35351）
.. PLUG
1
DBB0001~
10
（★07000-B1009）
.. O-RING
1
DBB0001~
11
（★07001-01009）
.. RING, BACK-UP
1
DBB0001~
12
01583-11408
.. NUT
1
DBB0001~
13
708-1W-28910
.. O-RING
1
DBB0001~
PW5A034
YO- 36
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 37
FIG NO. ：Y1600-11A0

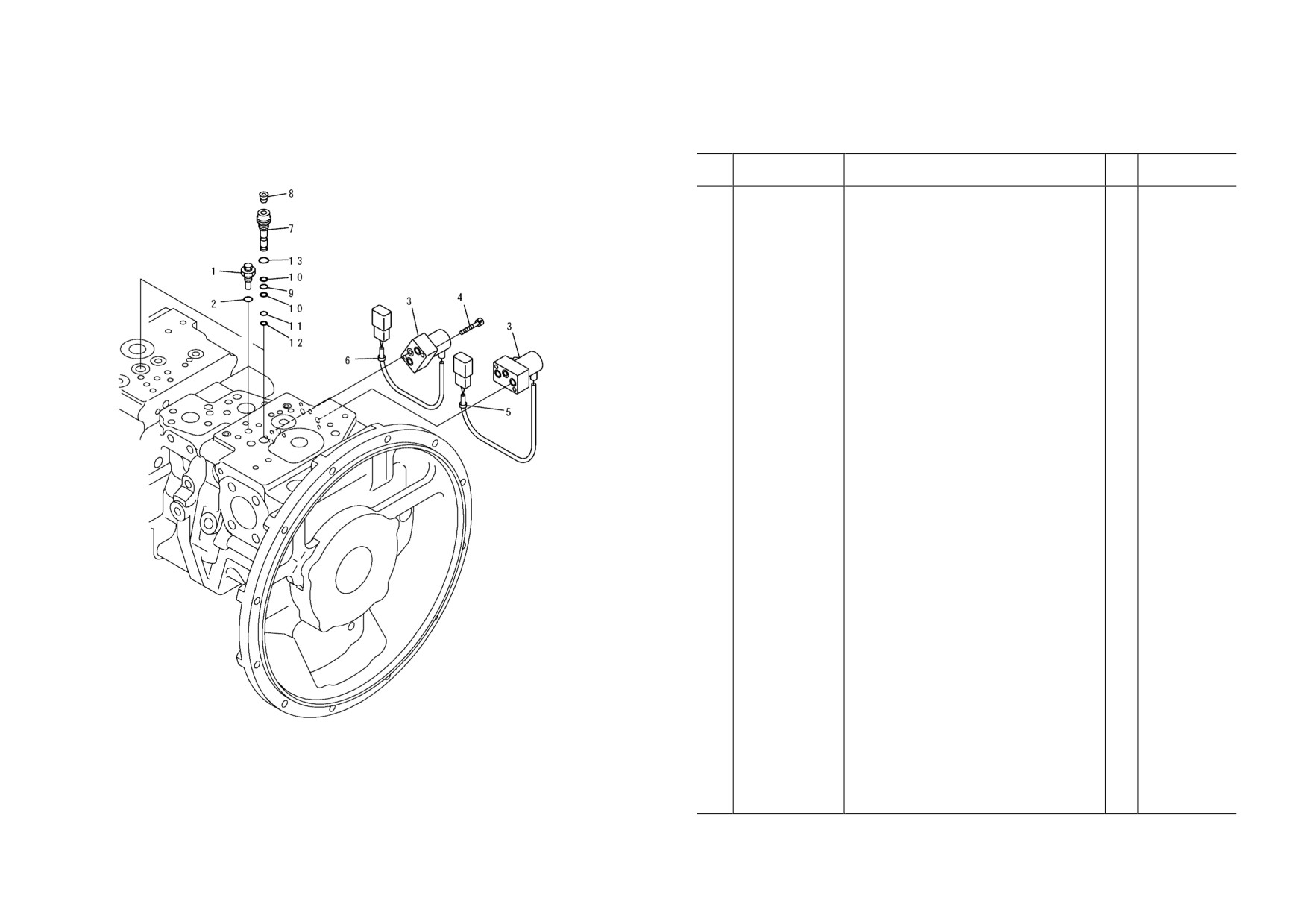

FIG. Y1600-11A0 MAIN PUMP (11/11)
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
（708-2L-00300）
PUMP ASS' Y
1
DBB0001~
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS. Y1600-01A0 TO Y1600-11A0
1
708-2L-35530
. PLUG
1
DBB0001~
2
708-2L-23920
. O-RING
1
DBB0001~
3
702-21-55901
. PILOT VALVE
2
DBB0001~
4
01252-60635
. BOLT
4
DBB0001~
5
20Y-62-22790
. BAND, RED
1
DBB0001~
6
20Y-62-22830
. BAND, WHITE
1
DBB0001~
708-2L-06821
. PLUG SUB ASS' Y
2
DBB0001~
7
（★708-2L-35921）
.. PLUG
1
DBB0001~
8
☆
.. PLUG
1
DBB0001~
9
07000-B1008
.. O-RING
1
DBB0001~
10
07001-01008
.. RING
2
DBB0001~
11
07000-B1007
.. O-RING
1
DBB0001~
12
07001-01007
.. RING, BACK-UP
1
DBB0001~
13
708-2L-23950
.. O-RING
1
DBB0001~
PW5A093
YO- 38
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 39
FIG NO. ：Y1620-01A0

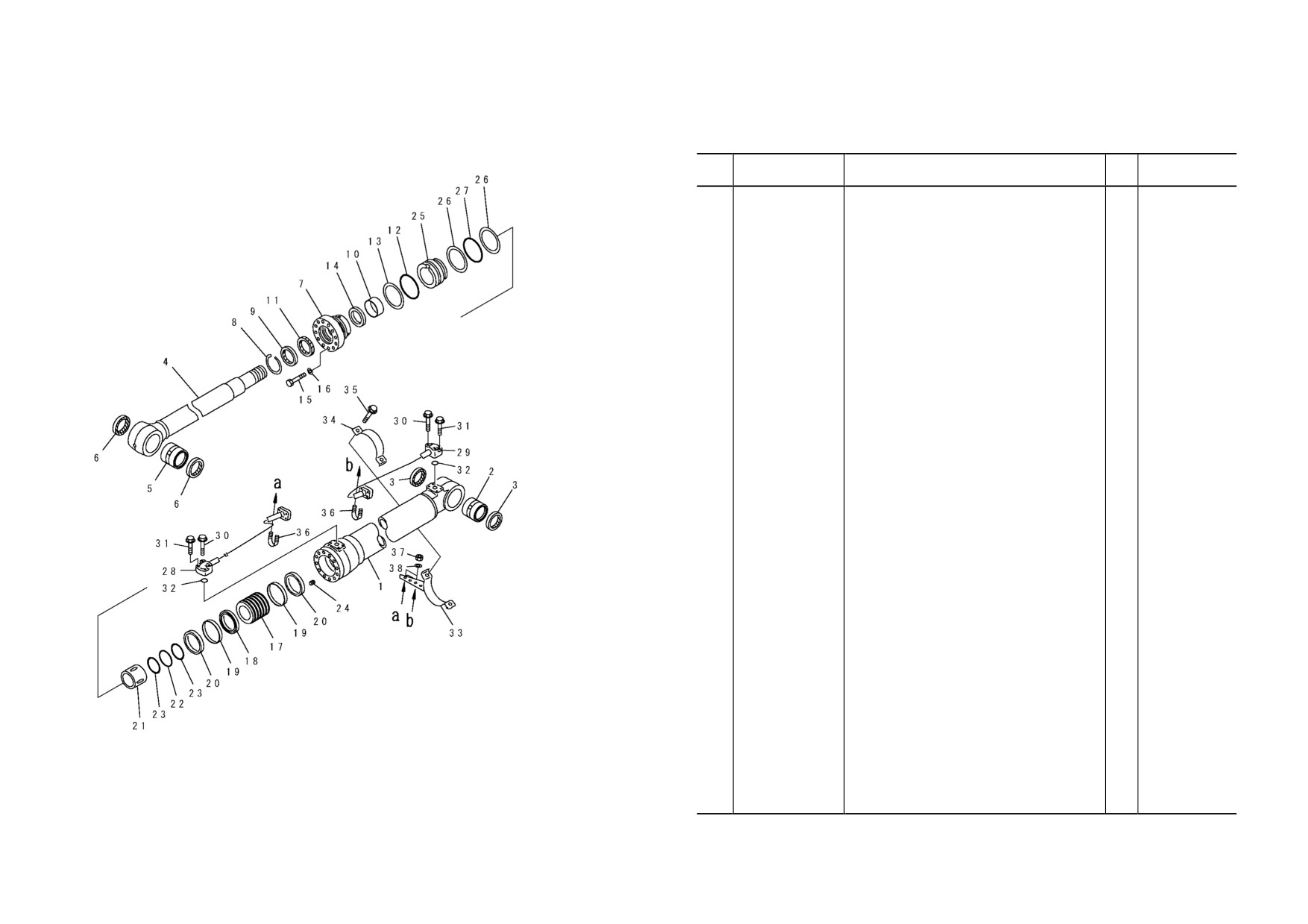

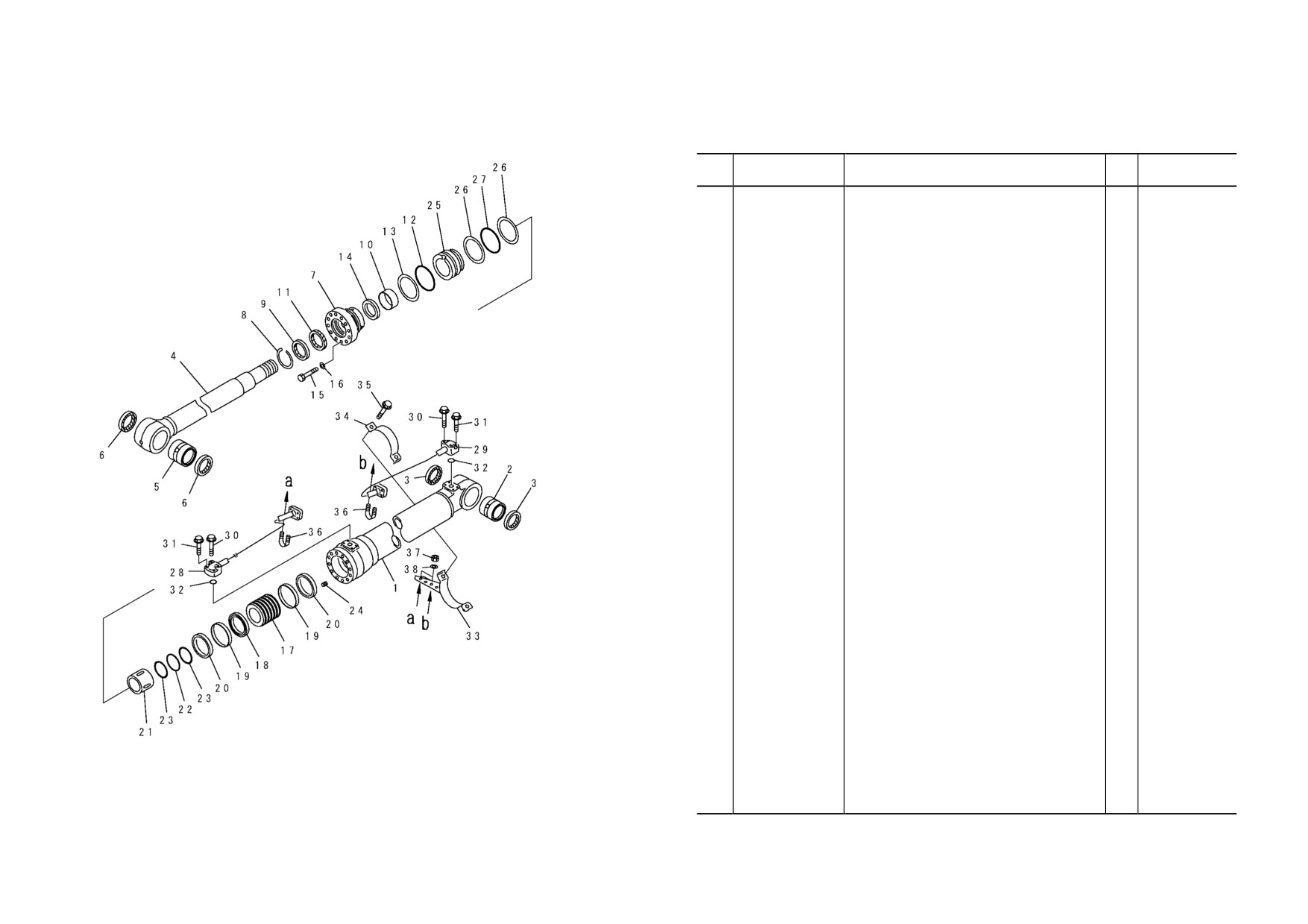

FIG. Y1620-01A0 BOOM CYLINDER
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
G-1
(⊙707-01-XZ820)
CYLINDER GROUP, L. H. (FINAL COAT)
1
DBB0001~
(⊙707-01-XA960)
CYLINDER GROUP, L. H. (UNDER COAT)
1
DBB0001~
G-2
(⊙707-01-XZ830)
CYLINDER GROUP, R. H. (FINAL COAT)
1
DBB0001~
(⊙707-01-XA970)
CYLINDER GROUP, R. H. (UNDER COAT)
1
DBB0001~
============
707-01-XA290
CYLINDER ASS' Y
1
DBB0001~
707-13-12260
. CYLINDER
1
DBB0001~
1
707-76-70651
. BUSHING
1
DBB0001~
2
07145-00070
. SEAL, DUST (KIT)
2
DBB0001~
3
707-58-85221
. ROD, PISTON
1
DBB0001~
4
707-76-80431
. BUSHING
1
DBB0001~
5
07145-00080
. SEAL, DUST (KIT)
2
DBB0001~
6
707-27-12921
. HEAD, CYLINDER
1
DBB0001~
7
07179-13099
. RING, SNAP
1
DBB0001~
8
707-56-85510
. SEAL, DUST (KIT)
1
DBB0001~
9
707-52-90610
. BUSHING
1
DBB0001~
10
707-51-85030
. PACKING, ROD (KIT)
1
DBB0001~
11
07000-15110
. O-RING (KIT)
1
DBB0001~
12
707-35-91220
. PING, BACK-UP (KIT)
1
DBB0001~
13
707-51-85640
. RING, BUFFER (KIT)
1
DBB0001~
14
01010-81670
. BOLT
12
DBB0001~
15
01643-51645
. WASHER
12
DBB0001~
16
707-36-12851
. PISTON
1
DBB0001~
17
707-44-12180
. RING, PISTON (KIT)
1
DBB0001~
18
707-39-12140
. RING, WEAR (KIT)
2
DBB0001~
19
707-44-12911
. RING
2
DBB0001~
20
707-71-70800
. PLUNGER
1
DBB0001~
21
07000-15075
. O-RING (KIT)
1
DBB0001~
22
707-35-90930
. RING, BACK-UP (KIT)
2
DBB0001~
23
01310-01216
. SCREW
1
DBB0001~
24
707-71-34621
. COLLAR
1
DBB0001~
25
707-35-91220
. RING, BACK-UP (KIT)
2
DBB0001~
26
07000-15110
. O-RING (KIT)
1
DBB0001~
27
707-86-66250
TUBE, L. H
1
DBB0001~
PWL5545
28
707-86-66260
TUBE, R. H
1
DBB0001~
YO- 40
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 41
FIG NO. ：Y1620-01A0
FIG. Y1620-01A0 BOOM CYLINDER
INDEX
PART NO.
DESCRIPTION
Q’TY
SERIAL NO.
29
20Y-62-24580
TUBE, L. H
1
DBB0001~
20Y-62-24610
TUBE, R. H
1
DBB0001~
30
01435-01055
BOLT
4
DBB0001~
31
01435-01040
BOLT
4
DBB0001~
32
07000-13030
O-RING (KIT)
2
DBB0001~
33
707-88-22550
BRACKET, L. H
1
DBB0001~
707-88-22560
BRACKET, R. H
1
DBB0001~
34
707-88-21251
BAND
1
DBB0001~
35
01435-01030
BOLT
2
DBB0001~
36
07283-22738
CLIP
2
DBB0001~
37
01599-01011
NUT
4
DBB0001~
38
01643-31032
WASHER
4
DBB0001~
==========
707-99-46130
SERVICE KIT
2
DBB0001~
PWL5545
YO- 42
PC200, 210(LC)-7
PC200, 210(LC)-7
YO- 43















Content      ..     40      41      42      43     ..
