Экскаватор одноковшовый ЭО-3322Д. Техническое описание и инструкция по эксплуатации - часть 7

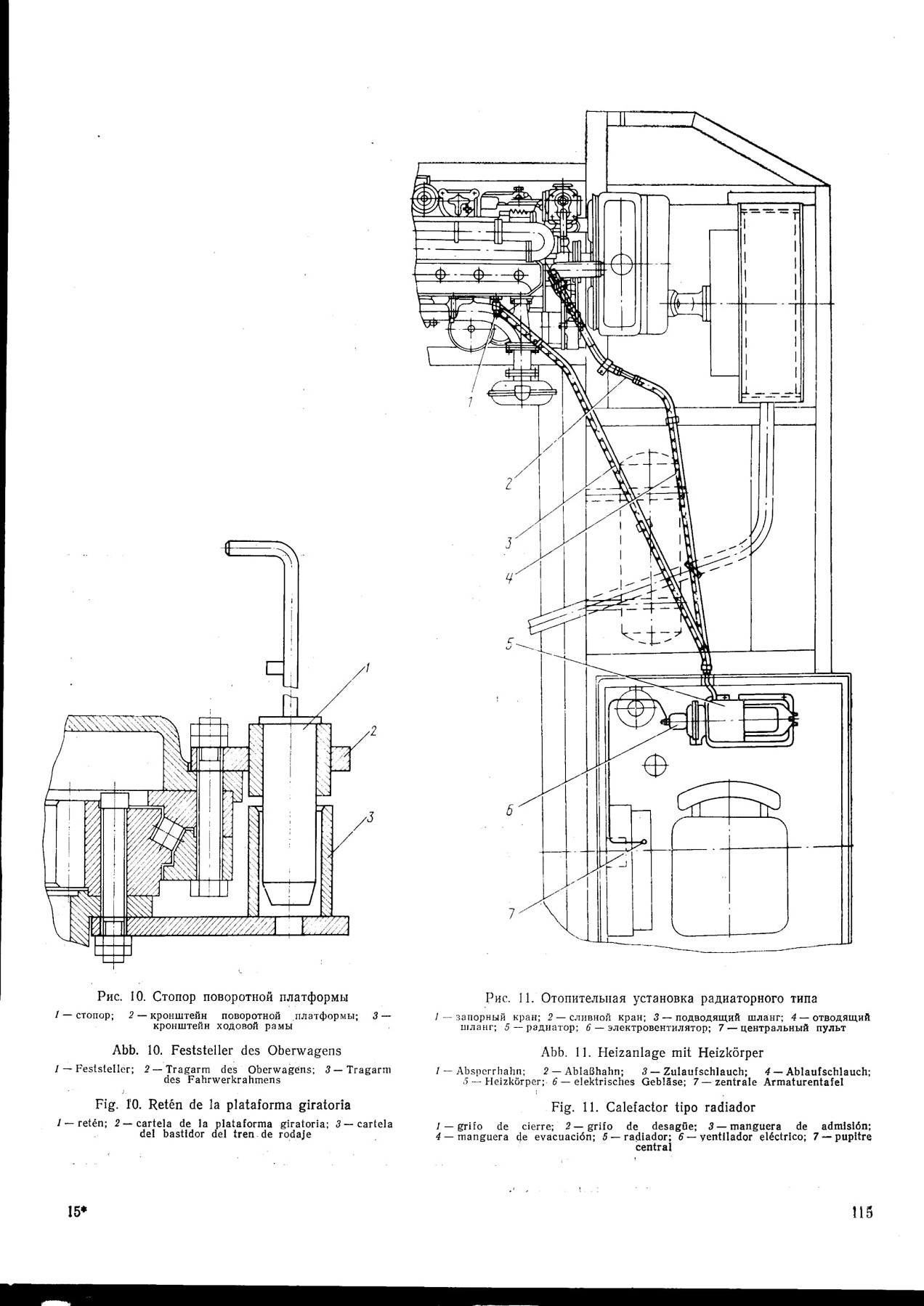

Рис. 10. Стопор поворотной платформы

1 — стопор; 2 — кронштейн поворотной платформы; 3 — кронштейн ходовой рамы

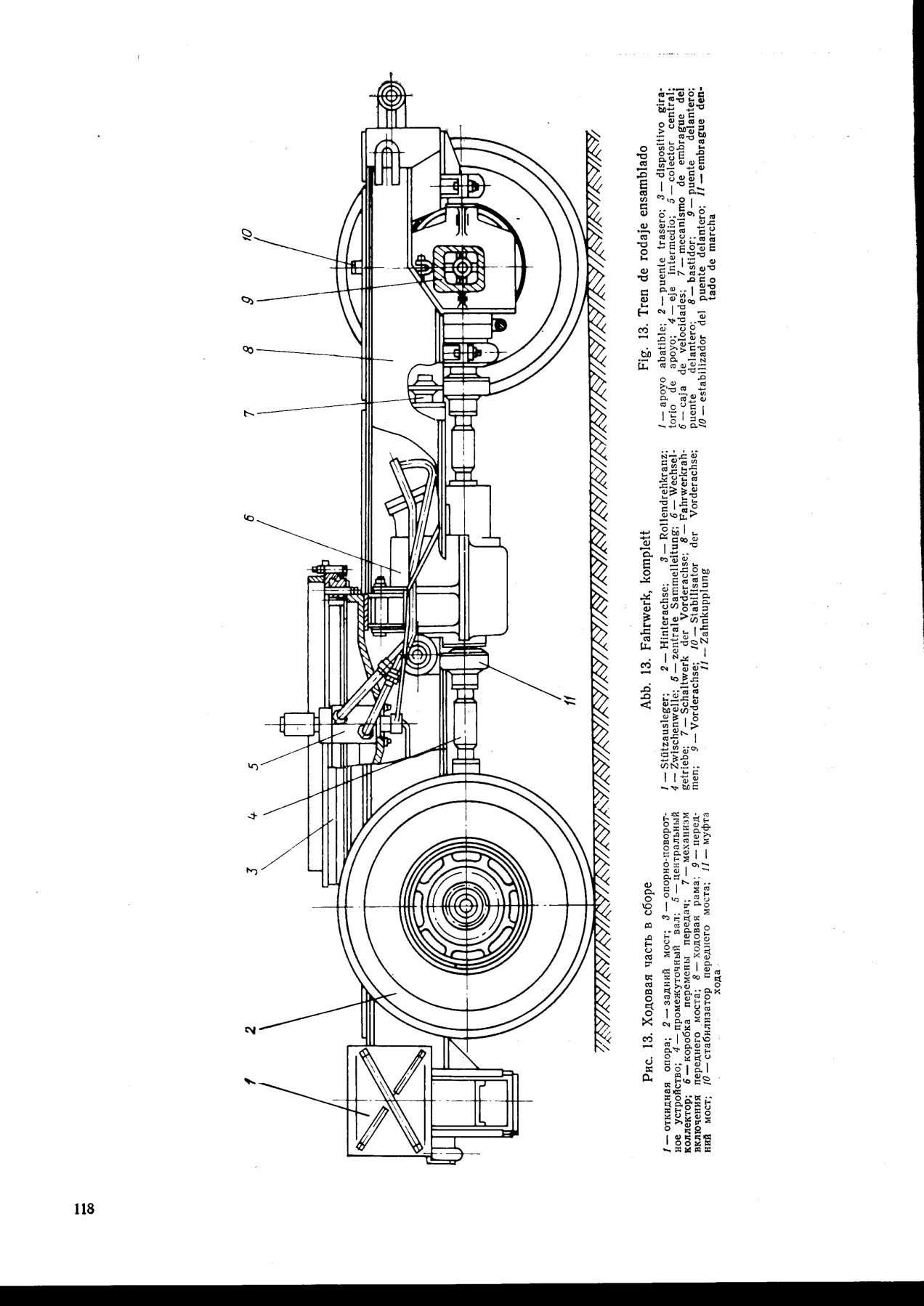

Рис. 13. Ходовая часть в сборе

1 — откидная опора; 2 —задний мост; 3 — опорно-поворотное устройство; 4 — промежуточный вал; 5 — центральный коллектор; 6 — коробка перемены передач; 7 — механизм включения переднего моста; 8 — ходовая рама. 9 — передний мост; 10 — стабилизатор переднего моста; 11—муфта хода

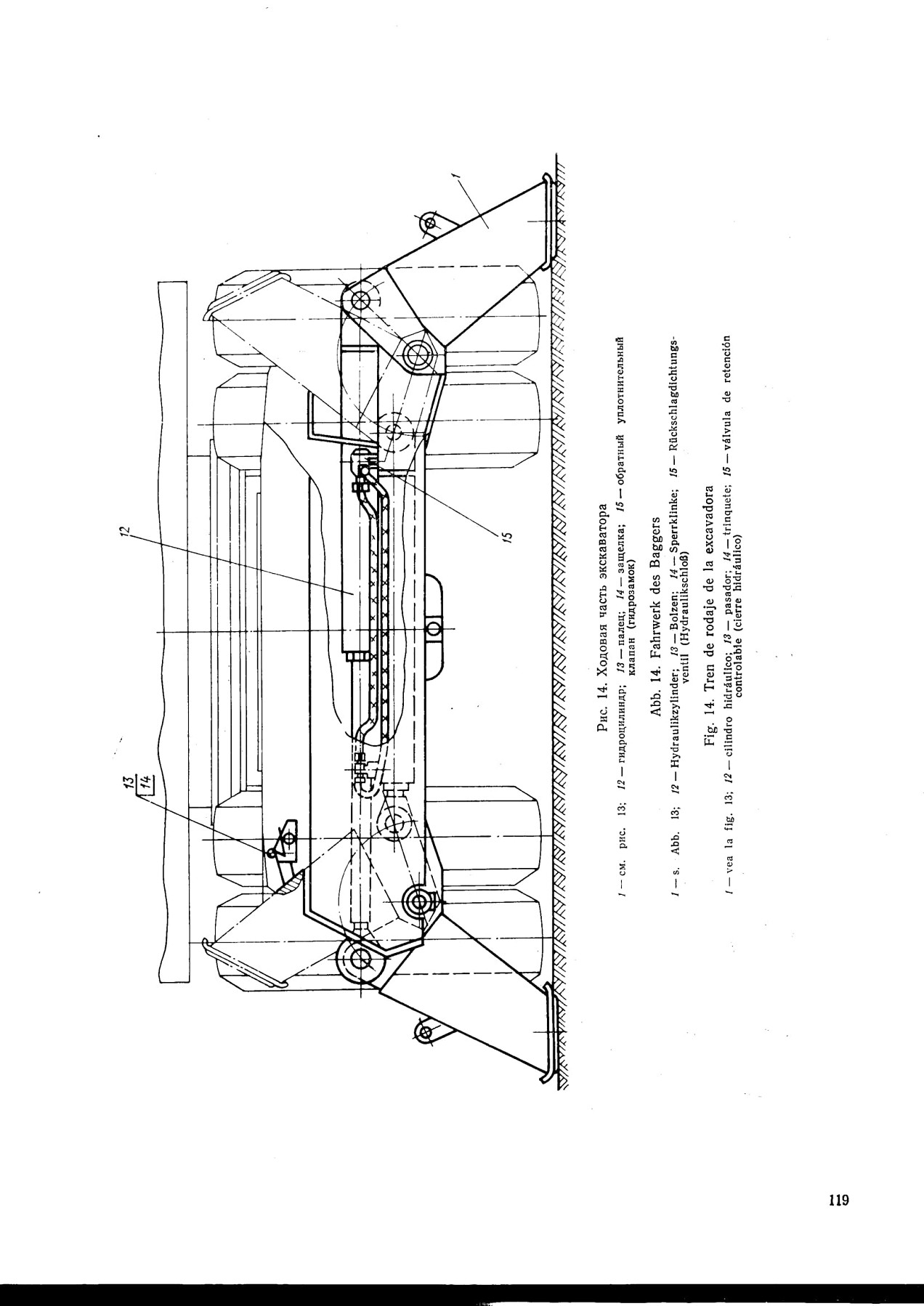

Рис. 14. Ходовая часть экскаватора
1 — см. рис. 13; 12 — гидроцилиндр; 13 — палец; 14 — защелка; 15 —обратный уплотнительный клапан (гидрозамок)

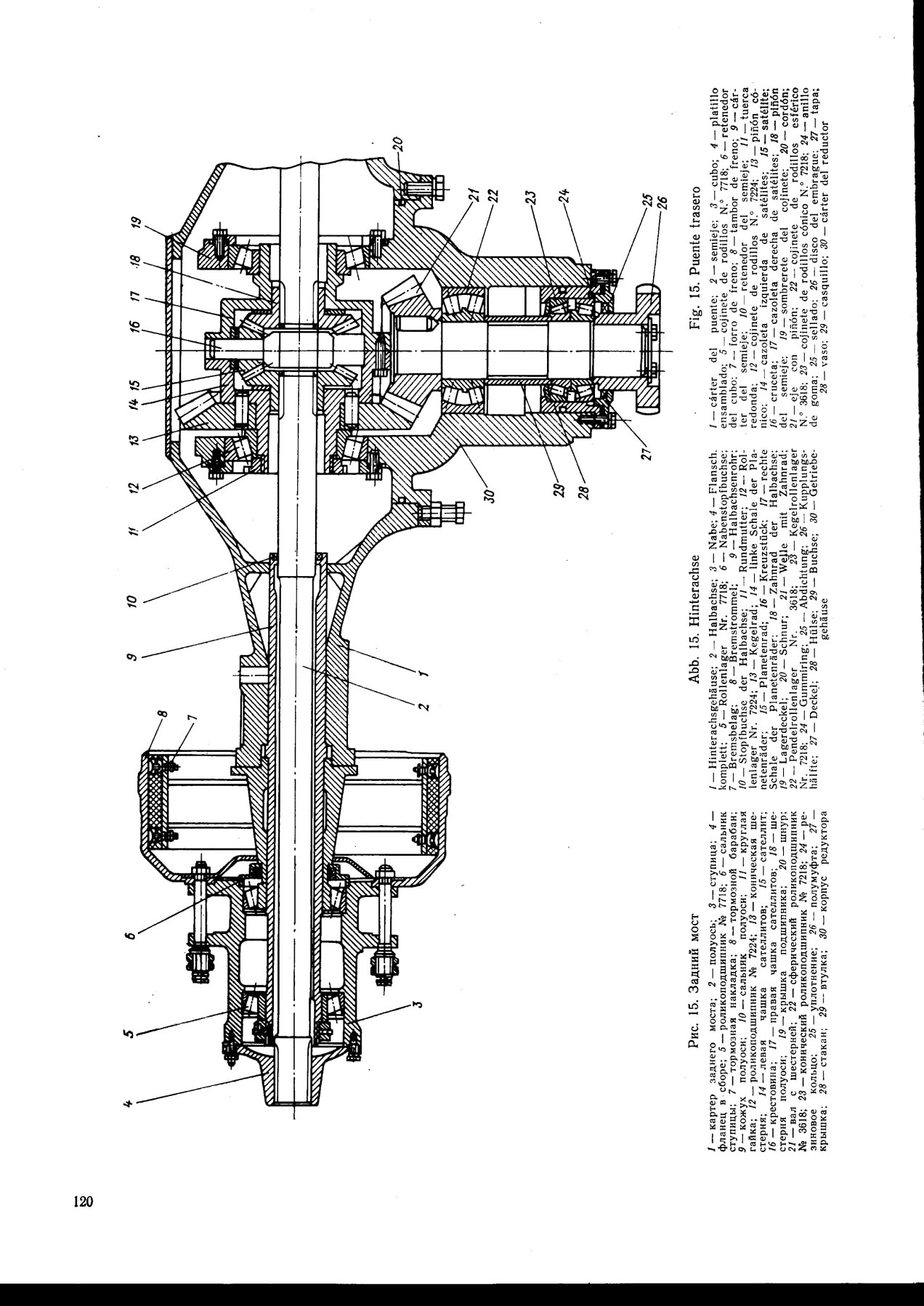

Рис. 15. Задний мост
1 — картер заднего моста; 2 — полуось; 3— ступица; 4— фланец в сборе; 5 — роликоподшипник 7718; 6 — сальник ступицы; 7 —тормозная накладка; 8 — тормозной барабан; 9 — кожух полуоси; 10 — сальник полуоси; 11 — круглая гайка; 12 — роликоподшипник № 7224; 13 — коническая шестерня; 14 — левая чашка сателлитов; 15 — сателлит; 16 — крестовина; 17 — правая чашка сателлитов; 18 — шестерня полуоси; 19 — крышка подшипника; 20 — шнур: 21 — вал с шестерней; 22 — сферический роликоподшипник № 3618; 23 — конический роликоподшипник № 7218; 24—резиновое кольцо; 25 — уплотнение; 26 — полумуфта; 27 — крышка: 28 — стакан; 29 — втулка; 30 — корпус редуктора
