Экскаватор одноковшовый КЭЗ ЭО-4121Б. Техническое описание и инструкция по эксплуатации - часть 9

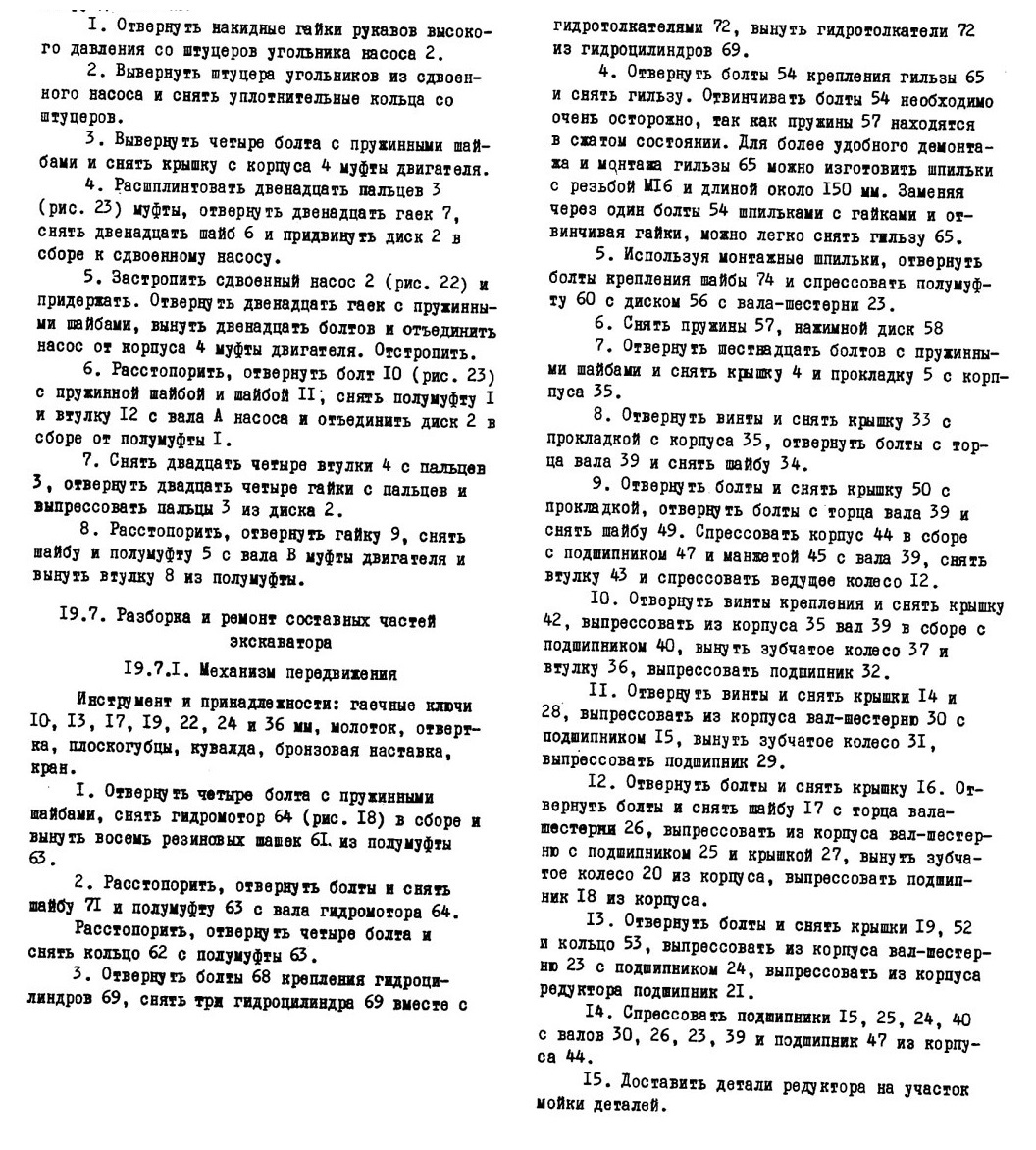

19.6.8. Снятие сдвоенного насоса с разборкой соединительной муфты

Инструмент и принадлежности: гаечные ключи 41x46; 32x36; I7XI9; 13;50х55 мм, зубило, молоток, отвертка, плоскогубцы, бронзовая наставка, съемник, кран.

Если силовая установка не демонтирована и находится на экскаваторе, то перед снятием насоса необходимо выполнить следующие операции:

а) снять капот дизеля;

б) демонтировать гидравлический бак;

в) отвернуть болты крепления задних опор 5 (рис. 22) двигателя и поднять краном двигатель вместе с насосом 2 на высоту, обеспечивающую постановку бруса толщиной 40...50 мм под заднюю опору двигателя.

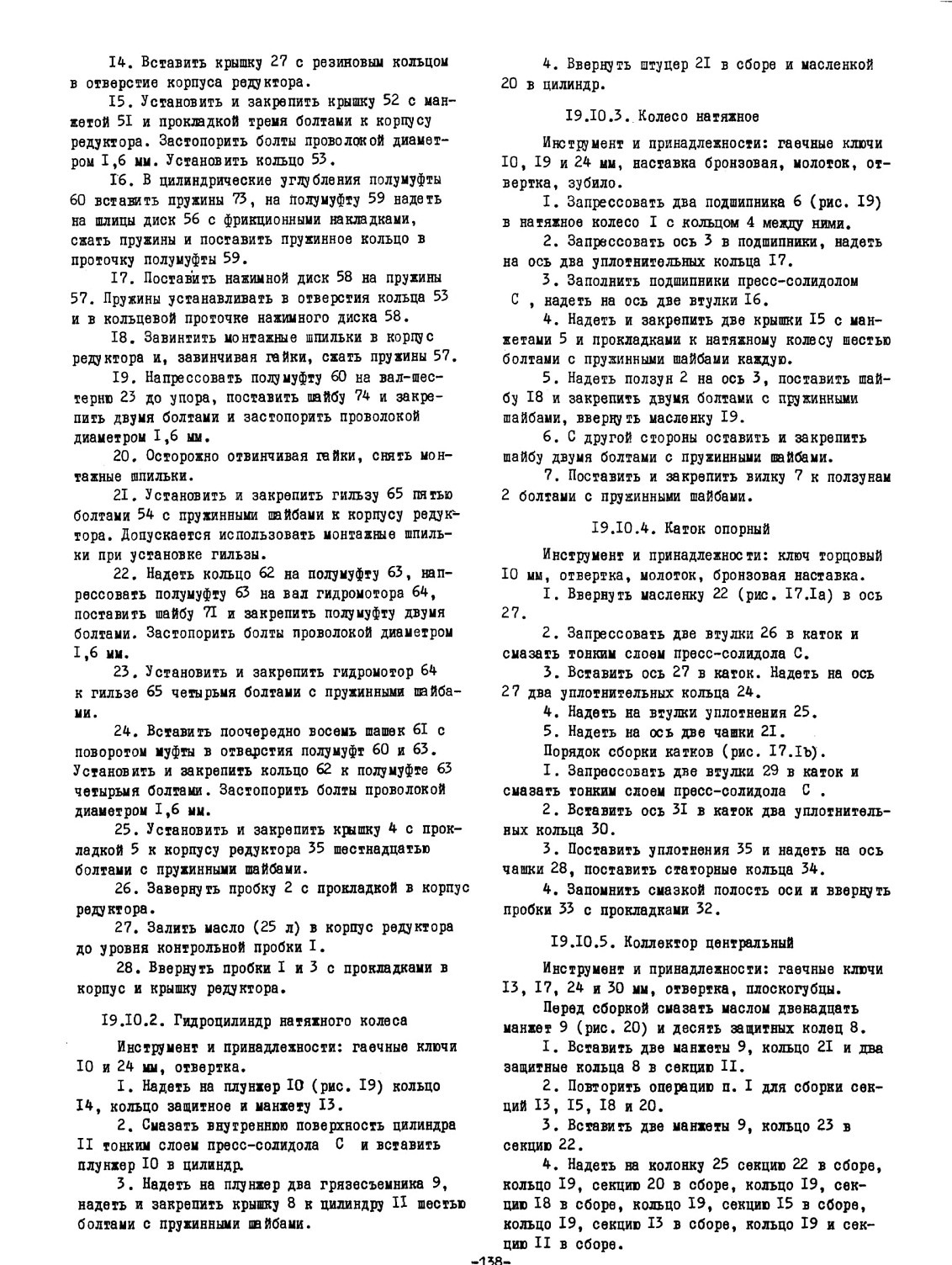

19.7.2. Гидроцилиндр натяжного колеса

Инструмент и принадлежности: гаечные ключи 10, 24 им, отвертка.

1. Вывернуть штуцер 21 (рис. 19) с масленкой 20.

2. Отвернуть болты крепления крышки 8 гидроцилиндра II, снять крышку и два грязесъемника 9.

3. Вынуть плунжер 10 из гидроцилиндра Ив снять с плунжера кольцо 14, кольцо защитное и манжету 13.

снятие с экскаватора и подготовку к хранению составных частей, подлежащих хранению в специально оборудованных складах; герметизацию отверстий (после снятия составных частей), щелей, полостей от проникновения влаги, пыли;

консервацию экскаватора, составных частей (или восстановление лакокрасочного покрытия).

1. При длительном хранении экскаватора на открытых площадках должны быть сняты, подготовлены к хранению и сданы на склад следующие составные части: электрооборудование (аккумуляторные батареи, генераторы, стартер, магнето, блок-корректор, фары и др.) приводные ремни, шланги гидросистемы, инструмент и приспособления. Детали для крепления снимаемых составных частей машины должны быть установлены на свои места.

2. При хранении экскаватора в закрытом помещении составные части, указанные в п. I (кроме аккумуляторных батарей), допускается не снимать с машин при условии их консервации и герметизации.

3. Снятые аккумуляторные батареи полностью заливают электролитом и хранят заряженными в неотапливаемом, вентилируемом помещении. В период хранения необходимо ежемесячно проверять плотность электролита и, при необходимости, производить подзарядку.

4. Приводные ремни должны быть промыты теплой мыльной водой или обезжирены неэтилированным бензином, просушены, припудрены тальком и связаны в комплекты.

5. Наружные поверхности гибких шлангов гидросистемы должны быть очищены от масла, просушены, припудрены тальком. Рабочая жидкость из шлангов должна быть слита, отверстия закрыты пробками-заглушками.

6. Все отверстия и полости, через которые могут попасть атмосферные осадки во внутренние полости сборочных единиц, должны быть плотно закрыты крышками, пробками, заглушками.

Для обеспечения свободного выхода воды из систем охлаждения, сливные краны должны быть оставлены открытыми.

Капоты, дверцы и дверь кабины должны быть закрыты и опломбированы.

7. Металлические неокрашенные поверхности экскаватора, инструкционные и указательные таблички экскаватора, узлы трения, штоки гидроцилиндров, золотники гидрораспределителей, винтовые и резьбовые поверхности деталей и других сборочных единиц должны быть подвергнуты консервации.

Подлежащие консервации поверхности экскаватора должны быть очищены от механических загрязнений, обезжирены и высушены.

8. Поврежденная окраска на металлических деталях и сборочных единицах должна быть восстановлена посредством нанесения на поверхности лакокрасочного покрытия.

9. Состояние экскаватора следует проверять в период хранения в закрытых помещениях не реже одного раза в два месяца, а на открытых площадках и под навесами - ежемесячно.

Результаты периодических проверок оформляют в журнале проверок.

10. В период хранения проверяется:

надежность герметизации (состояние заглушек

и плотность их прилегания);

состояние антикоррозионных покрытий (наличие защитной смазки, целость окраски, отсутствие коррозии);

Обнаруженные дефекты должны быть устранены.

11. При снятии с хранения необходимо:

произвести очистку и, при необходимости,

расконсервацию экскаватора, составных частей; снятие герметизирующих устройств; установку на экскаватор снятых составных частей, инструмента и принадлежностей;

проверку работы и регулировку составных частей и экскаватора в целом;

снятие экскаватора с подкладок.
