Экскаватор одноковшовый КЭЗ ЭО-4121Б. Техническое описание и инструкция по эксплуатации - часть 1

Введение

1. При изучении устройства экскаватора, его составных частей и правил эксплуатации следует руководствоваться всеми документами, входящими в комплект эксплуатационной документации, перечисленной в паспорте экскаватора.

Техническое описание и инструкция по эксплуатации экскаватора Э0-4121Б содержат основные сведения по конструкции, регулированию, управлению и эксплуатации, указания мер безопасности, необходимые для обслуживания машины и работы на ней.

Констдокция экскаватора непрерывно совершенствуется, поэтому возможны незначительные несоответствия изделия рисункам и описанию его в прилагаемых эксплуатационных документах.

2. Безотказная работа экскаватора и высокая его производительность обеспечиваются при соблюдении следующих условий:

- правильного управления экскаватором;

- регулярного и тщательного выполнения операций технического обслуживания;

- своевременного ремонта и замены изношенных деталей,

3. Перед запуском двигателя экскаватора необходимо проверить:

- уровень рабочей жидкости в баке гидросистемы;

- выключена ли муфта сцепления двигателя;

- находятся ли рычаги управления в нейтральном положении.

4. К работе на экскаваторе допускаются лица, прошедшие обучение и имеющие удостоверение на право управления данным экскаватором.

5. Завод-изготовитель не принимает претензий

от э кс а тирующих организаций в случаях нарушения

правил эксплуатации экскаватора, изложенных в инстанции по эксплуатации, и в случаях применения сменного оборудования, не предусмотренных паспортом экскаватора.


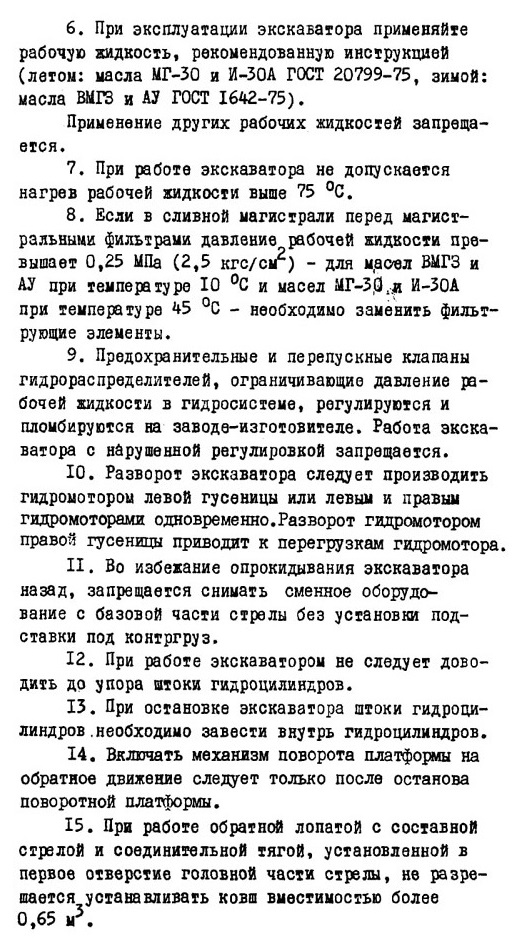

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

I. НАЗНАЧЕНИЕ ЭКСКАВАТОРА

Одноковшовый универсальный экскаватор ЭO-4121Б на гусеничном ходу с гидравлическим приводом (рис ) предназначен для разработки грунтов 1...1У групп по приложению к ГОСТ 17343-71 и предварительно разрыхленных скальных и мерзлых грунтов группы I...УI (см. приложение) с величиной кусков не более 400 мм в диапазоне температур окружающей среды от -АО до +40 °С, а в тропическом исполнении до +55 °С.

Экскаваторы могут выпускаться в исполнении У категории I и в исполнении Т по ГОСТ 15150-69.

Экскаватор применяется для разработки карьеров, рытья котлованов, траншей, каналов, погрузки грунта и сыпучих материалов.

Специальные рабочие органы: гидромолот, клещевой захват и рыхлитель позволяют производить вскрышные работы на мерзлых и скальных грунтах.

Конструкция экскаватора предусматривает возможность работы со следующими видами сменного рабочего оборудования: обратная лопата, обратная лопата с удлиненной рукоятью, прямая лопата, прямая лопата с поворотным ковшом, погрузочное оборудование, грейфер, грейфер с удлинителем, рыхлитель, гидромолот, обратная лопата с моноблочной стрелой, оборудование захватно-клещевого типа с однозубым или трегубым рыхлителем.

Конструкция ходовой части экскаватора предусматривает возможность установки уширенных башмаков, что обеспечивает снижение удельного давления на грунт и улучшает условия передвижения и работы экскаватора на слабых и переувлажненных грунтах.

С экскаватором поставляется не более трех видов рабочего оборудования и рабочих органов.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

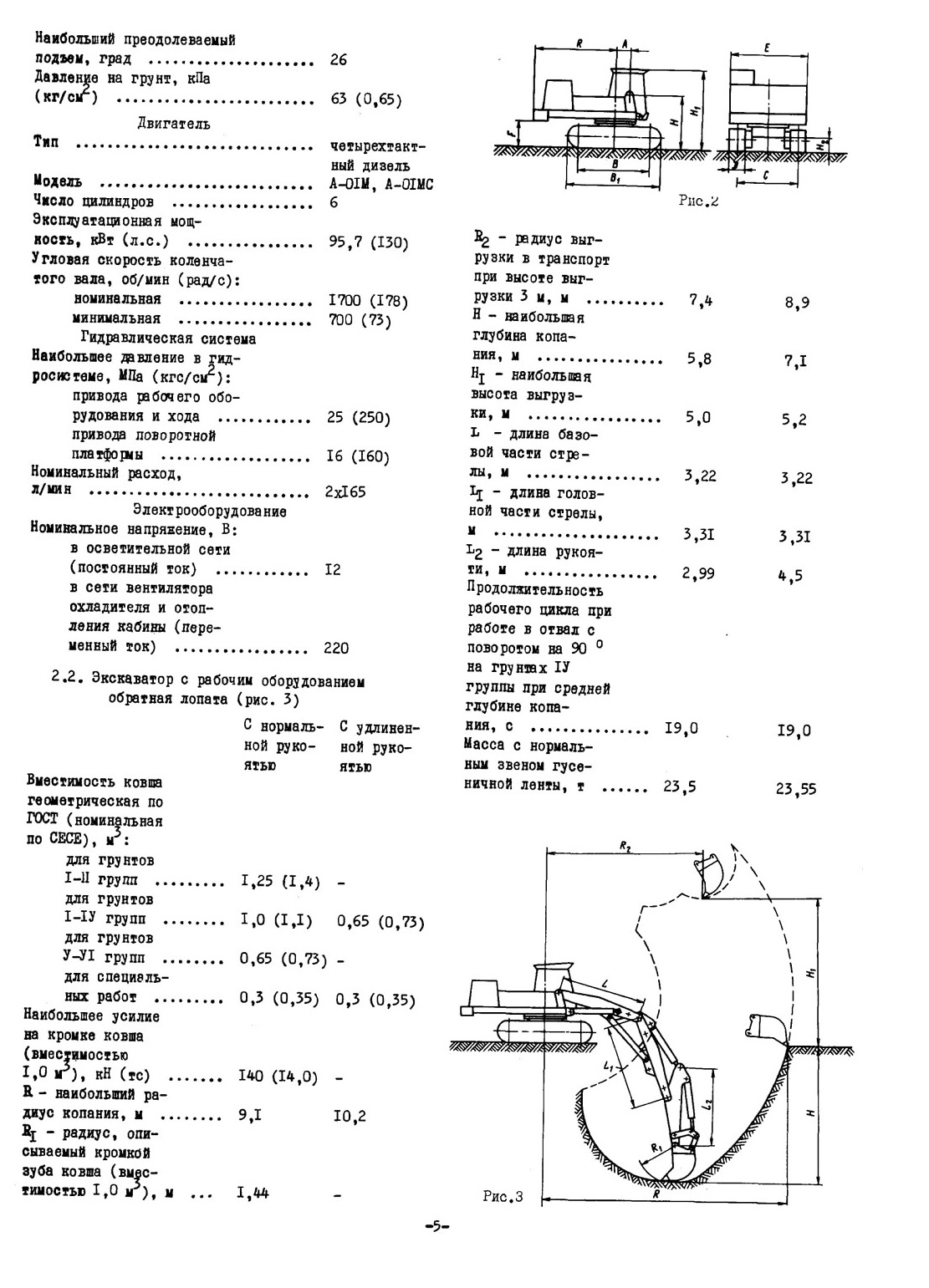

2.1. Экскаватор без рабочего оборудования
(рис. 2)

А - расстояние от оси пяты

стрелы до оси вращения, м ........ 0,52

В - база гусеничного ходового

устройства, м .................... 2,75

Вх - длина гусеничного ходового устройства, м ............... 3,48

С - колея гусеничного ходового устройства, м ................. 2,35

D - ширина гусеничной ленты, м:

с нормальным звеном ......... 0,59

с уширенным звеном .......... 0,92

Е - ширина поворотной платформы, м ......................... 3,0

F - просвет под поворотной

платформой, м..................... 0,93

Н - высота до оси пяты

стрелы, м ........................ 2,01

Hi - высота до крыши

кабины, м ........................ 3,0

Н2 - просвет под ходовой рамой, м ......................... 0,52

Н. - радиус вращения хвостовой части платформы, м ........... 3,15

Наибольшее тяговое усилие

на гусеницах, кН (тс) ............ 164 (16,4)

Наибольшая скорость передвижения, км/ч ................... 2,50

Угловая скорость поворотной

платформы, об/мин (рад/с) ........ 5,6 (0,59)

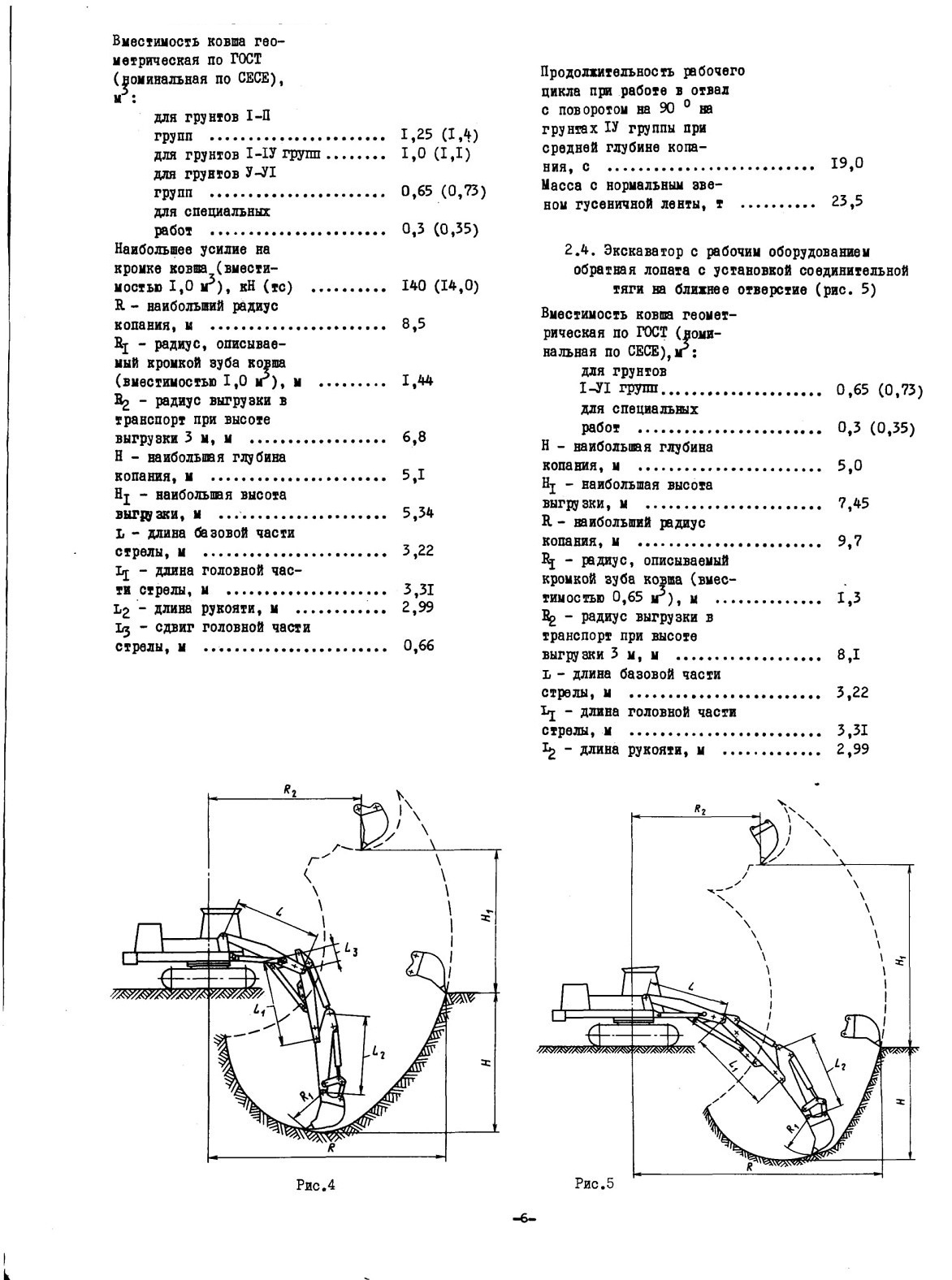

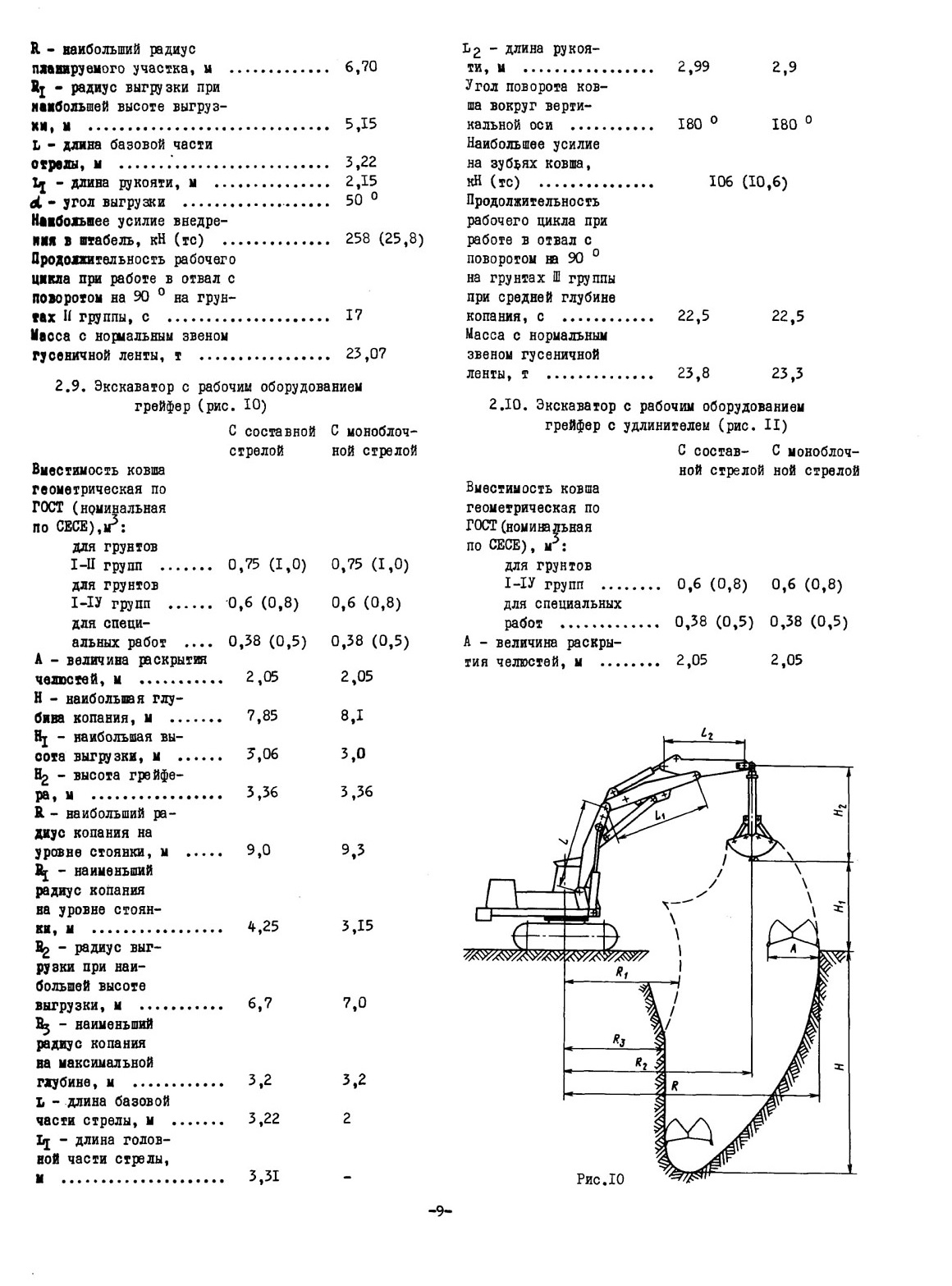

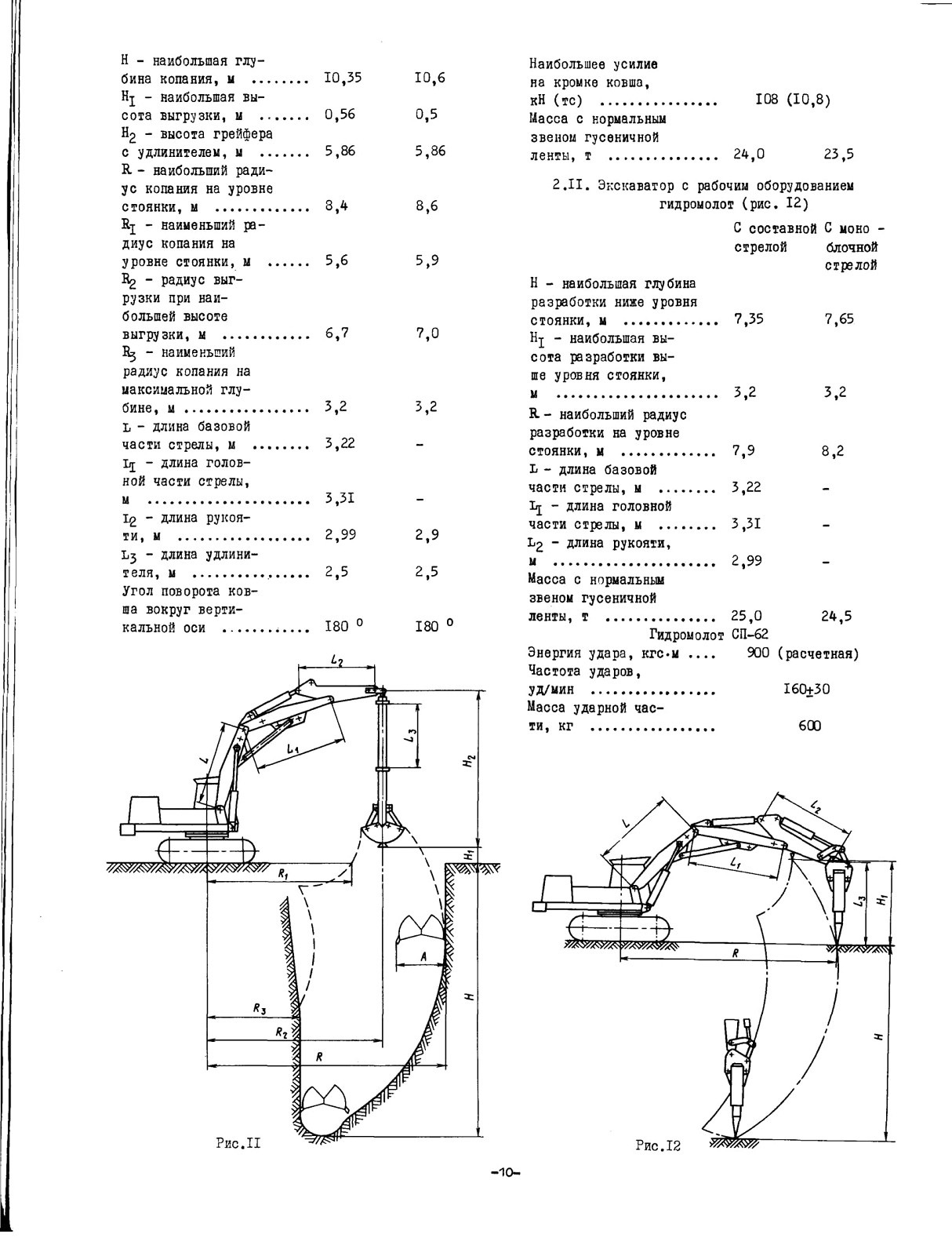

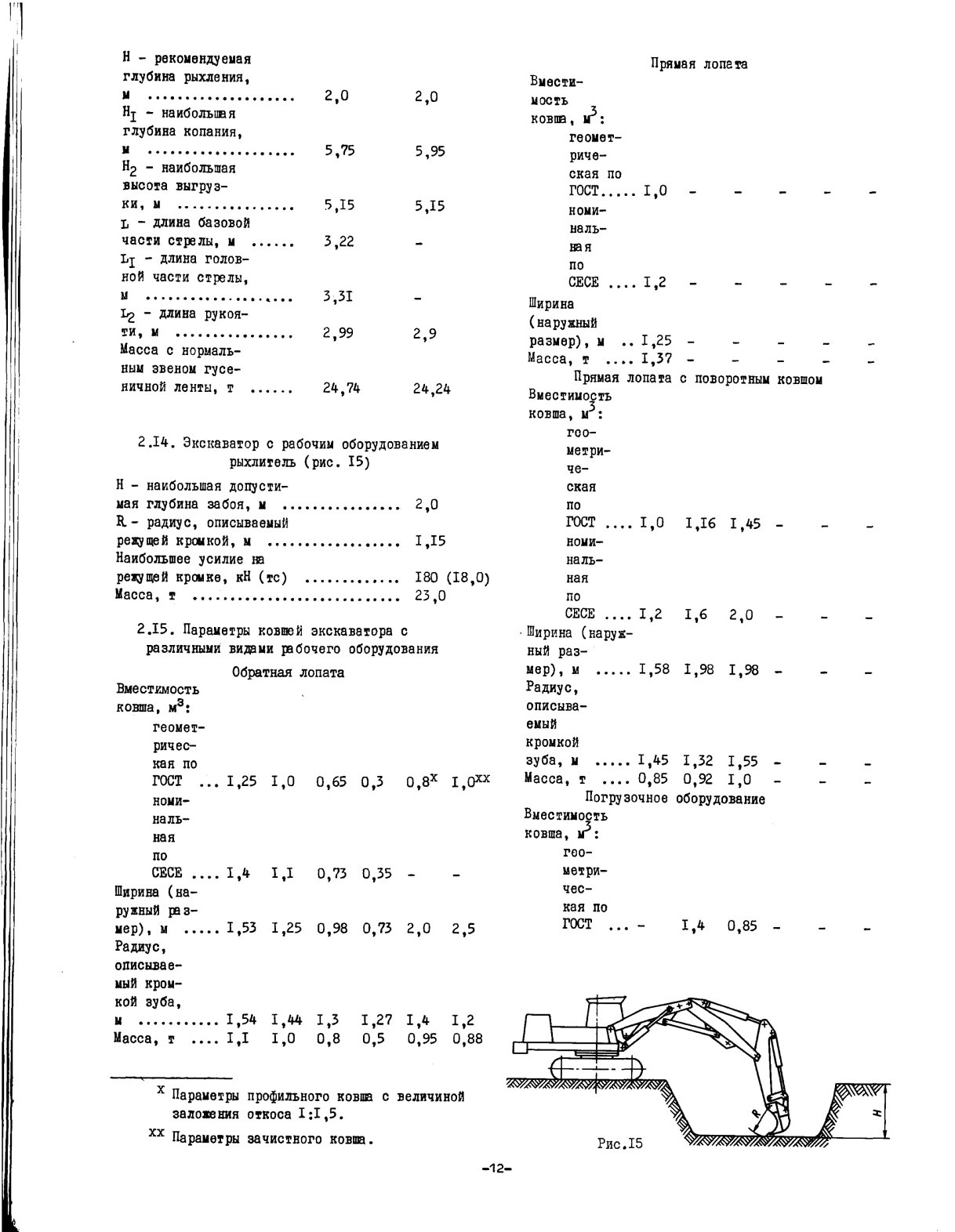

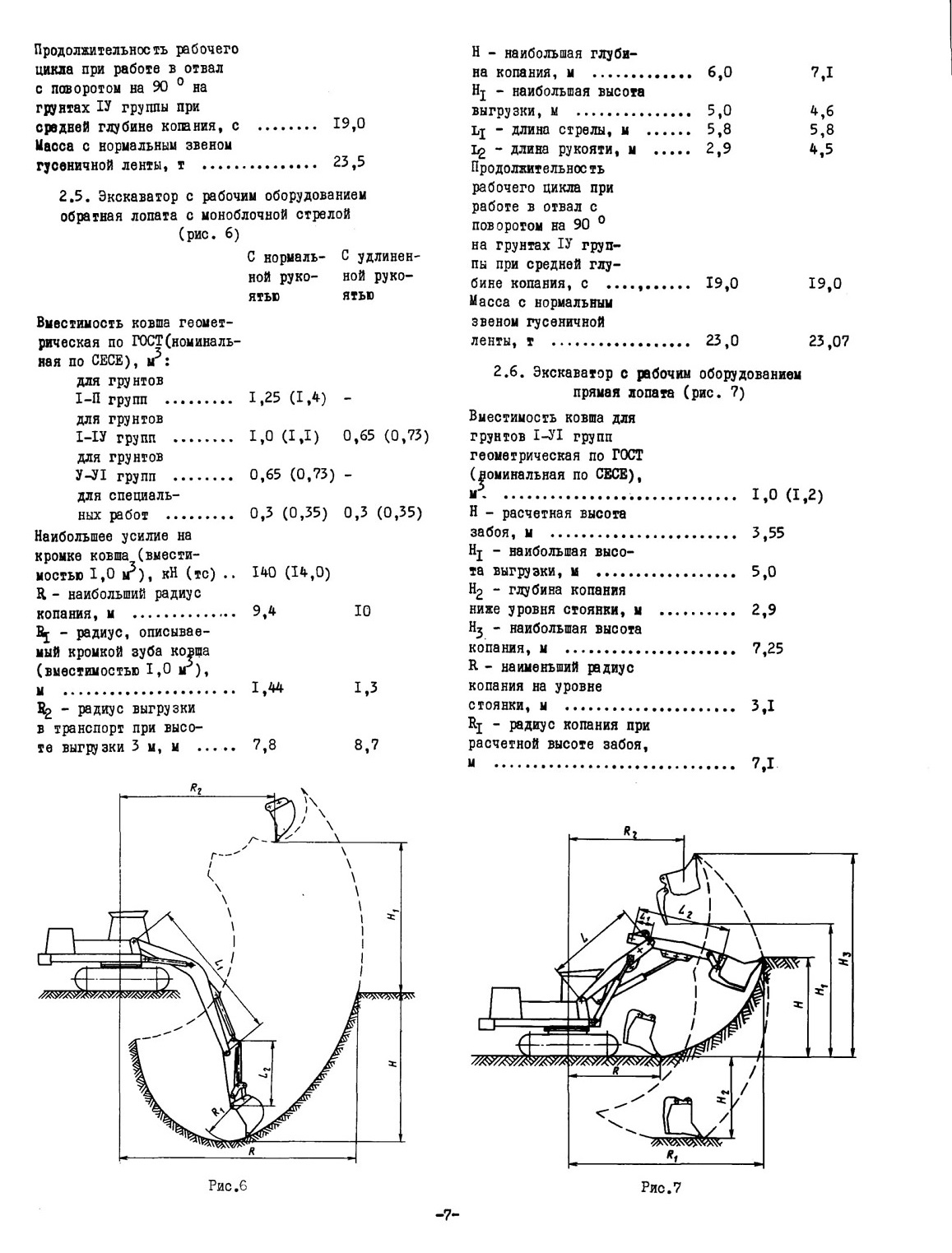

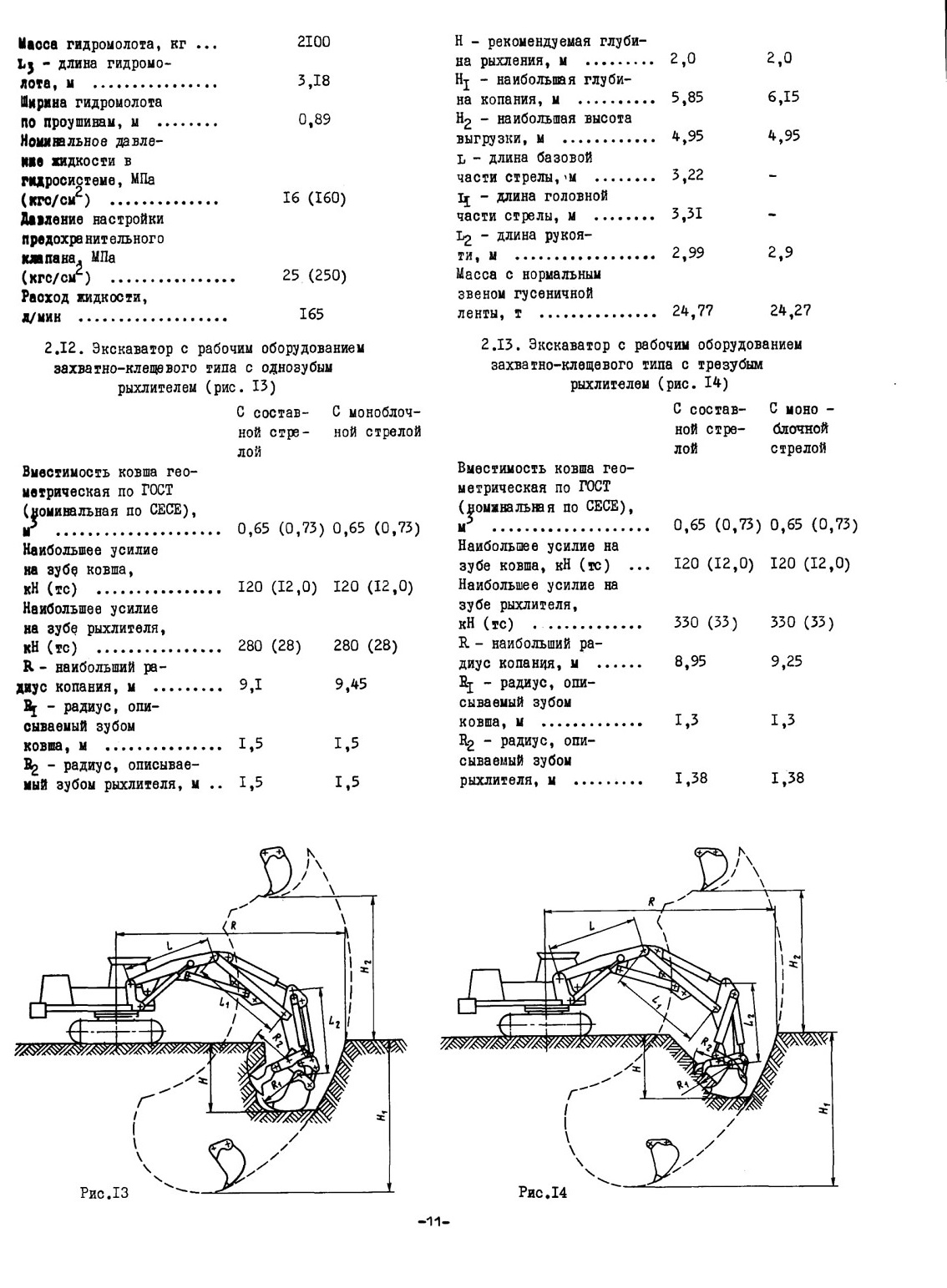

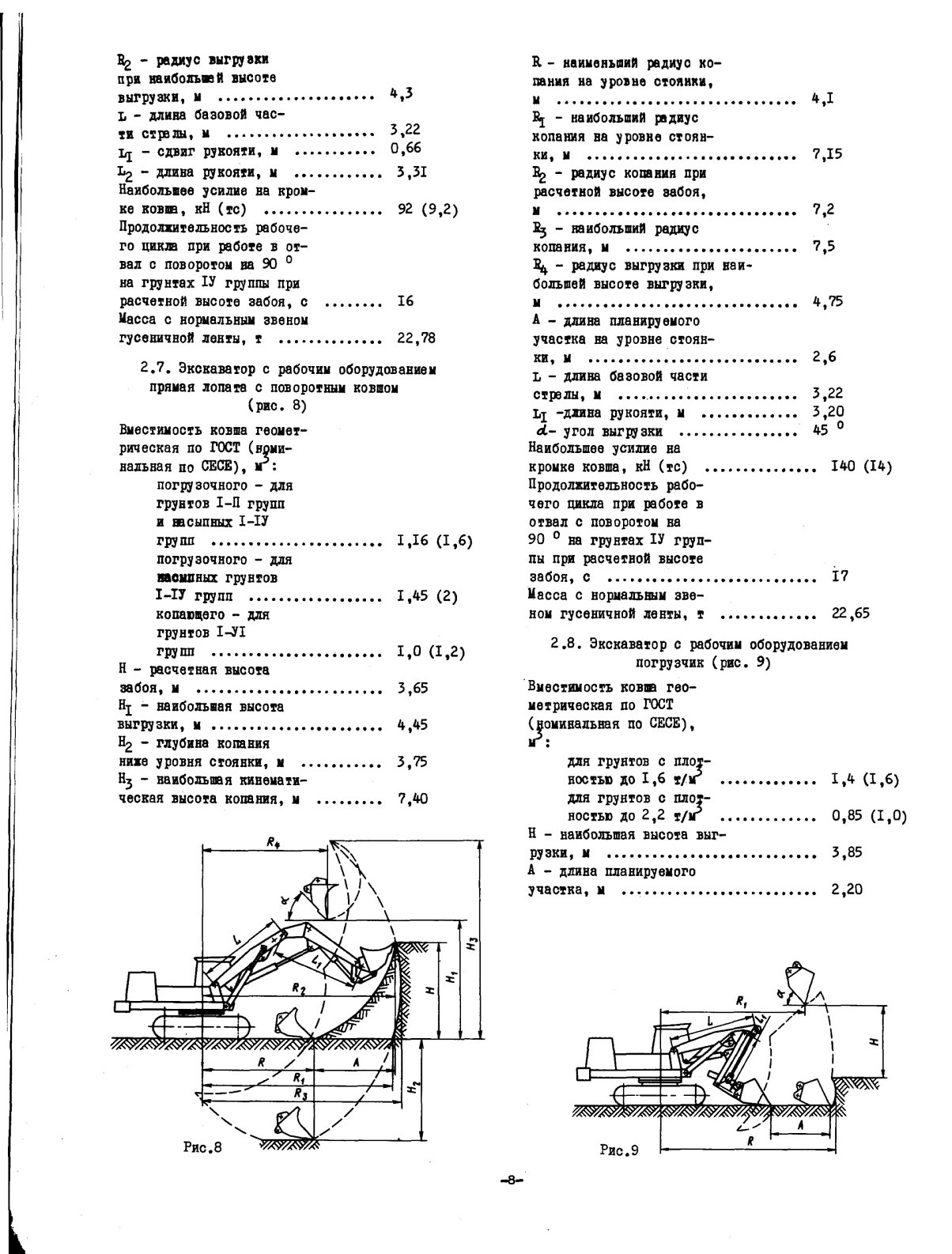

2.3. Экскаватор с рабочим оборудованием обратная лопата со сдвигом головной части стрелы (рис. 4)

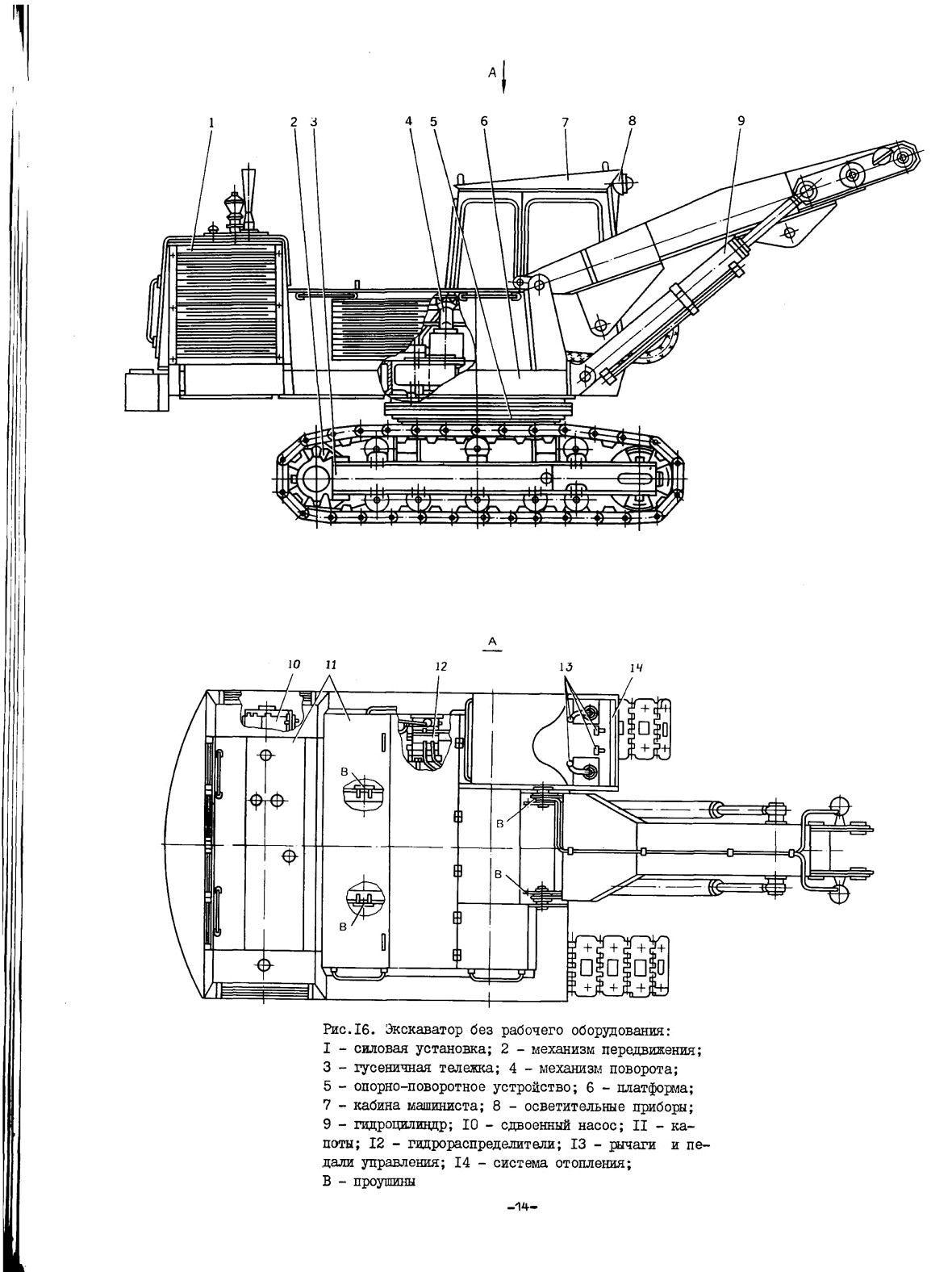

Рис.16. Экскаватор без рабочего оборудования:
1 - силовая установка; 2 - механизм передвижения;
3 - гусеничная тележка; 4 - механизм поворота;
5 - опорно-поворотное устройство; 6 - платформа;
7 - кабина машиниста; 8 - осветительные приборы;
9 - гидроцилиндр; 10 - сдвоенный насос; 11 - капоты; 12 - гидрораспределители; 13 - рычаги и педали управления; 14 - система отопления; В - проушины

Базовые узлы экскаватора и рабочее оборудование изготовлены из низколегированных сталей.

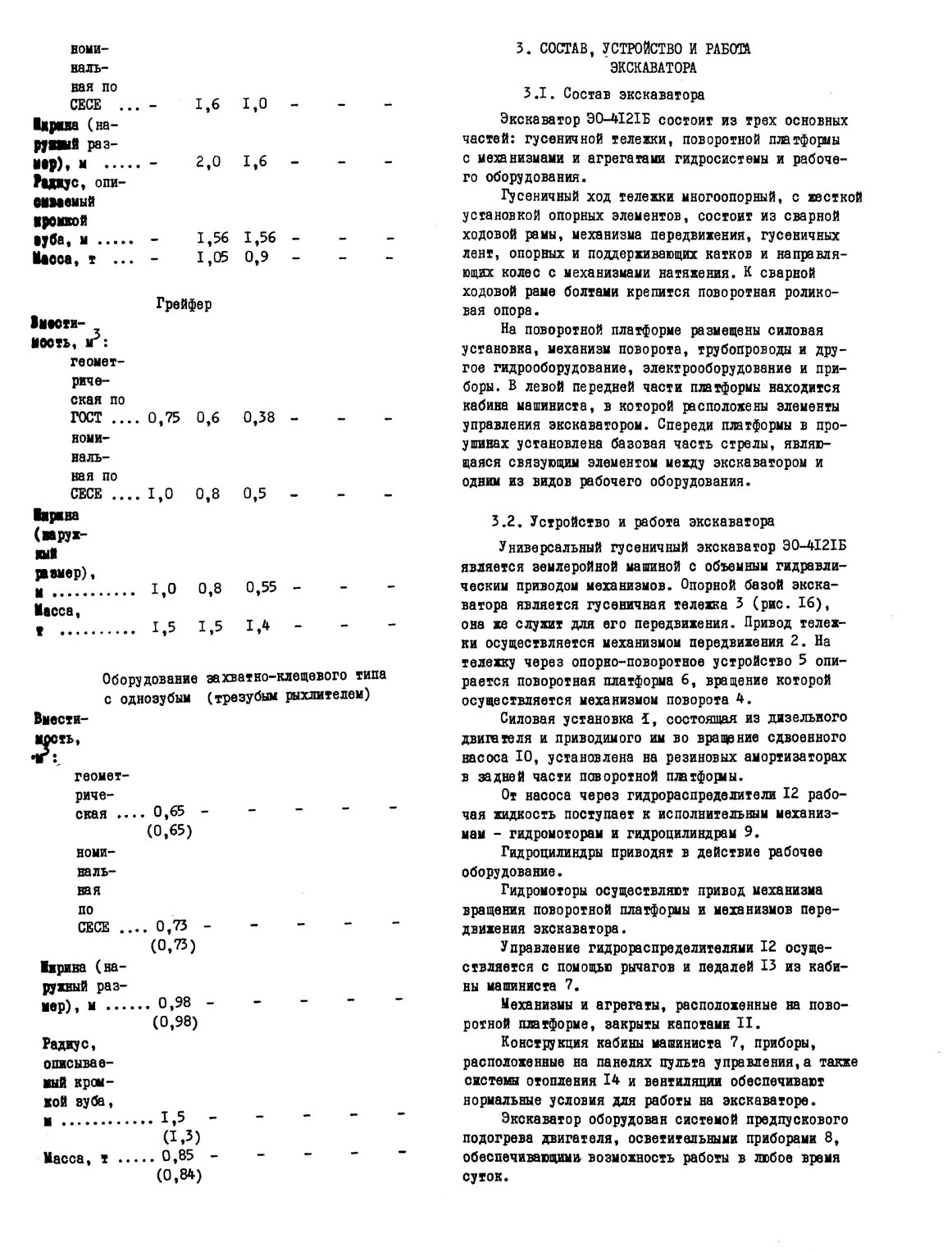

4. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ЭКСКАВАТОРА

4.1. Тележка гусеничная

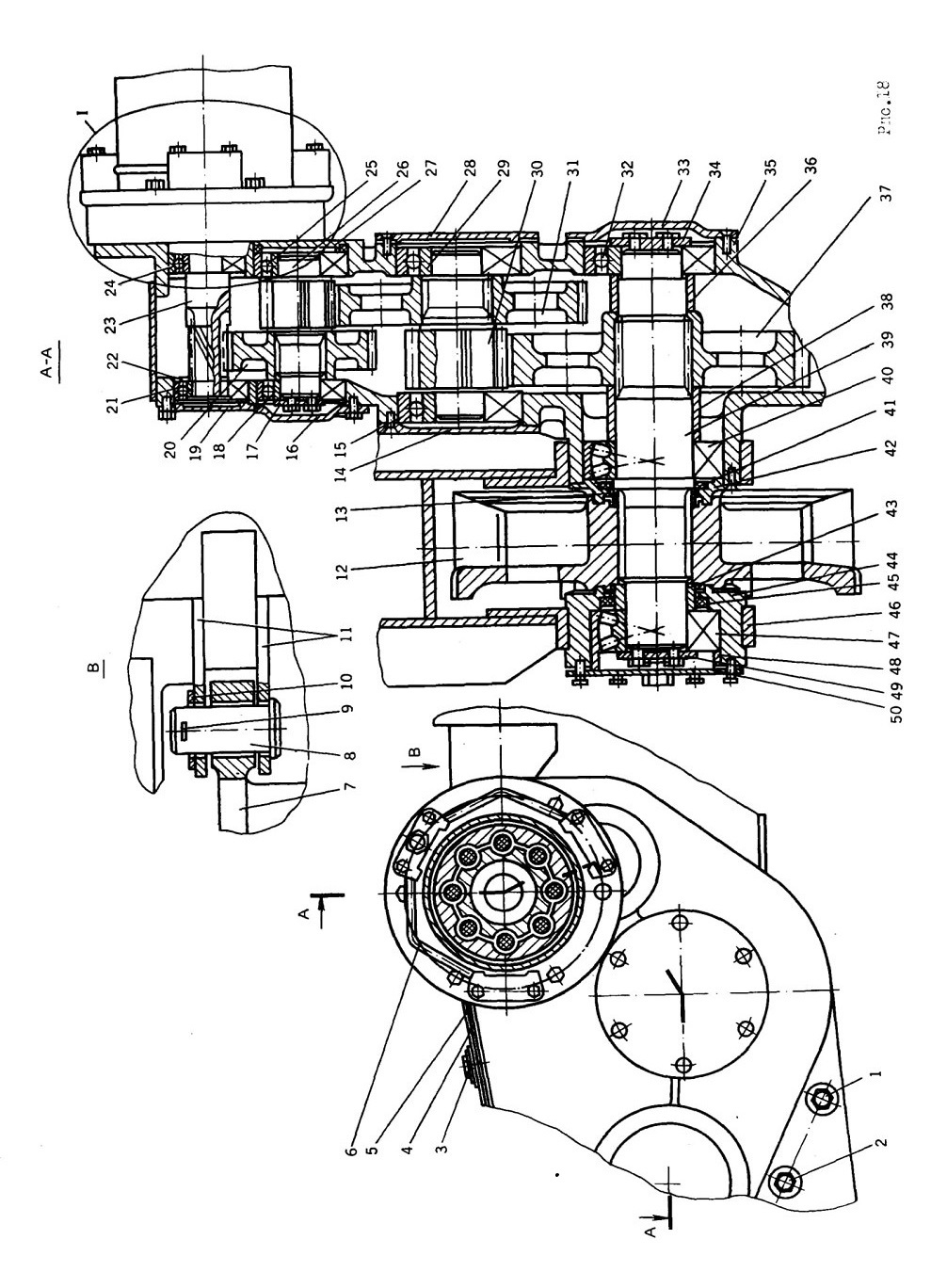

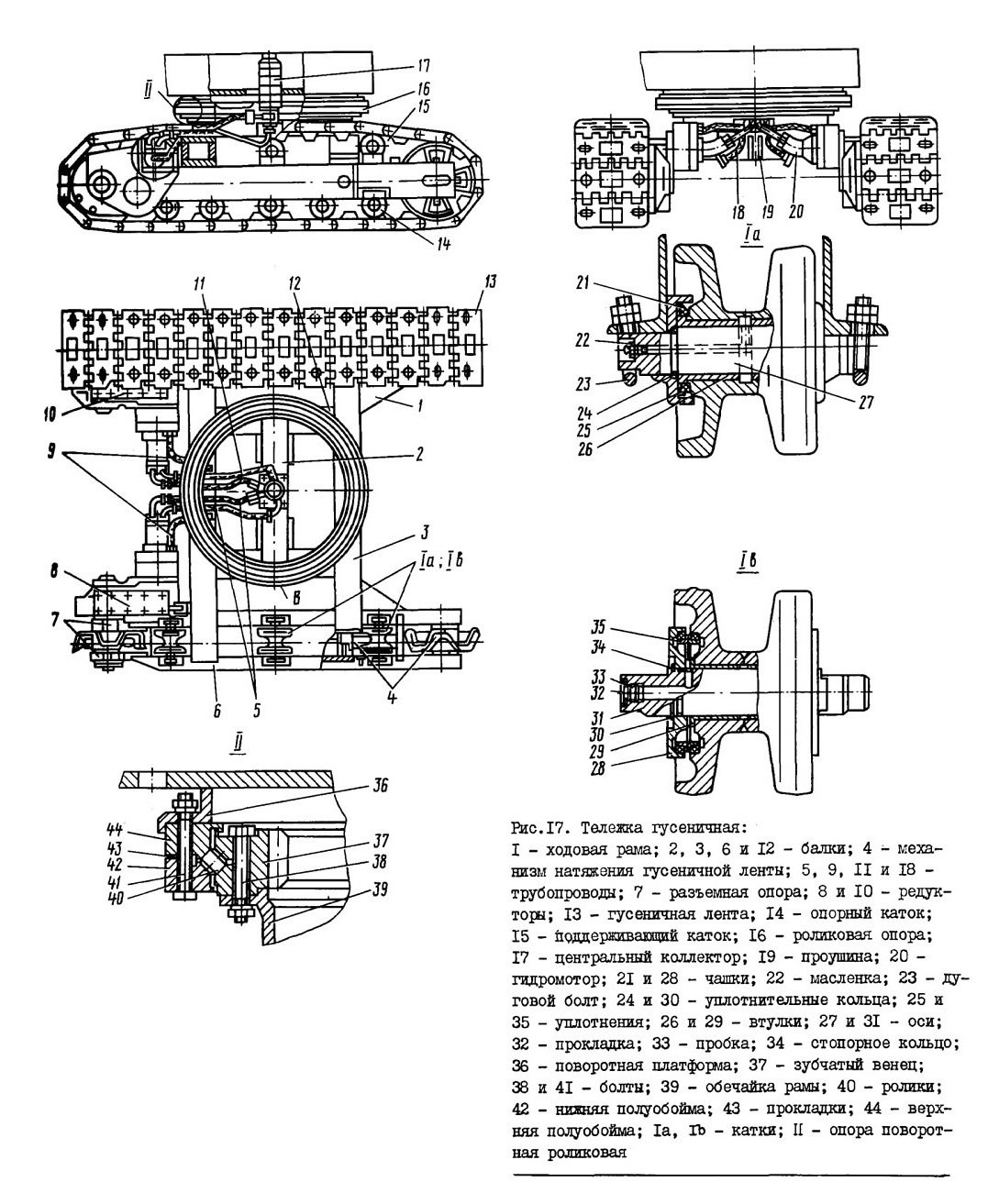

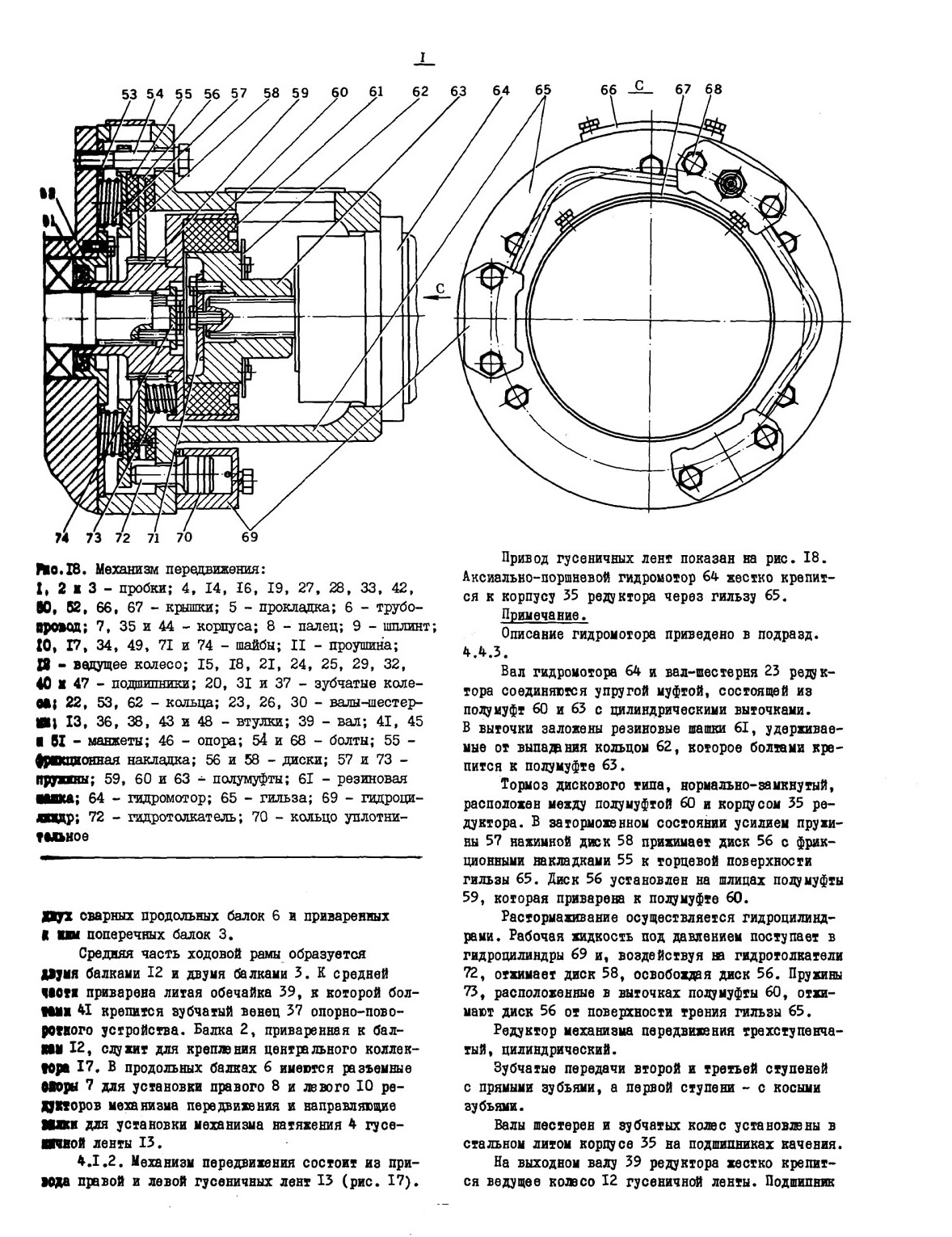

Гусеничная тележка состоит из ходовой рамы I (рис. 17)б  механизма передвижения (редукторы 8 и 10), механизма натяжения 4 гусеничной ленты. Поддерживающих 15 и опорных 14 катков, гусеничной ленты 13, поворотной роликовой опоры 16 и гидро-системы, включающей в себя центральный коллектор 17 и трубопроводы, соединяющие его с исполнительными гидроагрегатами (с гидромоторами механизма передвижения - трубопровода 5 и 11, с гидроразмыкателями тормозов - трубопровода 9), а также с дренажными отверстиями гидромоторов через трубопроводы 18.

4.1.1. Ходовая рама I (рис. 17) является базовым элементом экскаватора. Она состоит из
