РАДИОСТАНЦИЯ «ПРИМА-400». Руководство по технической эксплуатации ЛНВК.464511.010-03 РЭ - часть 2
3.6.1.2
Работа в режиме канального пульта (режим ЗУ)
Для включения режима канального пульта необходимо установить нижнюю ручку
переключателя режимов в положение ЗУ, при этом в верхней строке отображается
номер канала и частота канала, в нижней строке отображается вид модуляции и мощ-
ность радиостанции.
К
1
2
2
3
,
3
6
4
7
О М
М щ
2
5
%
Вращением верхней ручки НАБОР изменяется номер канала радиостанции, причем
вращение ручки по часовой стрелке увеличивает значение номера канала, а вращение
против часовой стрелки уменьшает номер канала. Диапазон изменения номера канала
от 01 до 99, при этом номера незаписанных каналов не отображаются. При смене но-
мера канала изменяется соответствующая каналу отображаемая частота и вид моду-
ляции, значение мощности не изменяется.
3.6.1.3
Управление мощностью (режим Мщ)
Для оперативного управления мощностью необходимо установить нижнюю ручку
переключателя режимов в положение Мщ. При переходе в режим Мщ из положения
ЗУ, на индикаторе продолжают отображаться соответствующие характеристики режи-
ма ЗУ, при этом на нижней строке индикатора отображается мигающее значение уста-
новленной ранее мощности радиостанции.
К
1
2
2
3
,
3
6
4
7
О М
М щ 1* 0* 0* %
Здесь и далее «*» означает мигание символа.
При переходе в режим Мщ из положения НУ на верхней строке индикатора отобража-
ются соответствующие характеристики режима НУ, при этом на нижней строке индика-
тора отображается установленная ранее мощность радиостанции (мигающее значе-
ние).
О М
_
1
2
,
3
4
5
6
М щ
2*
5*
%
Вращением ручки НАБОР устанавливают значение разряда мощности:
25%
- пониженная мощность (на 6 дБ ниже номинальной), на индикаторе отобража-
ется « _ »;
100% - номинальная (полная) мощность, на индикаторе отображается « ».
После изменения мощности выход из режима Мщ осуществляется переводом пере-
ключателя режима в положение ЗУ или НУ.
3.6.1.4 Работа в режиме всеволнового пульта (режим НУ)
Для включения режима всеволнового пульта необходимо установить нижнюю ручку
переключателя режимов в положение НУ, при этом в верхней строке отображается
надпись, например, ОМ 23,3647 , где ОМ - обозначает вид модуляции,
- полная
мощность радиостанции, 23,3647 - рабочая частота, установленные ранее. В нижней
строке отображается надпись АМэ 02,9999 , означающая предварительно установлен-
ные ранее вид модуляции и частоту.
О М
2
3
,
3
6
4
7
А М э
0
2
,
9
9
9
9
Для подготовки нового вида модуляции и (или) частоты настройки необходимо нажать
кнопку ВВОД, при этом пульт переходит в режим предварительной подготовки радио-
данных. При этом начинают мигать разряды нижней строки индикатора, отображаю-
щие вид модуляции.
О М
2
3
,
3
6
4
7
А* М* э*
0
2
,
9
9
9
9
Вращением ручки НАБОР устанавливают значение вида модуляции из числа рабочих.
Примечание - Виды модуляции из числа обеспечиваемых радиостанцией можно раз-
решать или запрещать через неоперативные режимы УСТАН-МОД в предполетной
подготовке.
Далее после нажатия кнопки ВВОД начинают мигать разряды нижней строки индика-
тора, отображающие десятки и единицы МГц. Вращением ручки НАБОР устанавлива-
ется требуемое значение указанных выше разрядов индикатора от 02 до 29. Фиксация
установленных значений осуществляется нажатием кнопки ВВОД, после чего начинает
мигать следующий, более младший разряд индикатора.
Аналогично, от 0 до 9, устанавливаются показания частоты на остальных разрядах ин-
дикатора. Если не требуется изменять значение каких-либо разрядов (или значения)
частоты, то отображаемое значение фиксируется нажатиями кнопки ВВОД сразу, без
вращения ручки НАБОР.
О М
2
3
,
3
6
4
7
А М э
1
2
,
3
4
5
6
Для изменения основной рабочей частоты и вида модуляции на предварительно уста-
новленные, необходимо в режиме «НУ» нажать кнопку , при этом на экране отобра-
жаются новое значение основной рабочей частоты и вида модуляции.
А М э
1
2
,
3
4
5
6
О М
2
3
,
3
6
4
7
При последующем нажатии кнопки
происходит возврат к прежним рабочим значе-
ниям вида модуляции и частоты.
3.6.1.5 Управление ПШ
Для включения ПШ радиостанции необходимо установить нижнюю ручку переключа-
теля ПШ в положение ПШ. При этом в нижней строке ПУ отображается надпись
ПШ ВКЛ, которая сохраняется в течение 1 с после прекращения вращения ручки ПШ.
К
1
2
2
3
,
3
6
4
7
О М
П Ш В К Л
При выводе ручки ПШ из положения ПШ в нижней строке ПУ отображается надпись
ПШ ОТКЛ, которая сохраняется в течение 1 с после прекращения вращения ручки ПШ.
3.6.1.6 Ручное управление громкостью радиостанции
Регулировка громкости радиостанции производится верхней ручкой громкости пово-
ротного переключателя ГРОМК на 12 положений. При вращении ручки по часовой
стрелке происходит увеличение громкости, при вращении ручки против часовой стрел-
ки происходит уменьшение громкости.
При этом в нижней строке ПУ отображается шкала уровня громкости, которая сохра-
няется в течение 1 с после прекращения вращения ручки ГРОМК.
К
1
2
2
3
,
3
6
4
7
Знак « » означает свечение знакоместа.
3.6.1.7 Регулировка тона слухового приема сигналов амплитудного телеграфа
Регулировка тона слухового приема сигналов амплитудного телеграфа возможна
только при включении класса излучения АТ и работе пульта управления в режиме все-
волнового (НУ) или канального (ЗУ). Для регулирования тона необходимо нажать
кнопку и, удерживая ее нажатой, вращением ручки НАБОР установить предпочти-
тельный тон. При этом в правом углу нижней строки отображается условный номер
тона (от 00 до 15). Большее значение номера соответствует большей высоте тона.
Условный номер тона начинает отображаться на пульте сразу после начала вращения
ручки НАБОР.
3.6.2 Установка неоперативных режимов
3.6.2.1 Предполетная установка неоперативных режимов (режим УСТАН)
Для вхождения в меню неоперативных режимов УСТАН в предполетной подготовке
необходимо установить переключатель режимов работ в положение УСТАН. После че-
го на индикаторе отображается меню режимов УСТАН, которое включает в себя:
- режим ЯРК
- установка начального уровня яркости индикаторов;
- режим КНТ
- включение контроля радиостанции;
- режим ЗКАН
- запись информации по каналам;
- режим МОД
- выбор рабочих режимов модуляции;
- режим СПРС
- установка уровня громкости самопрослушивания.
Я* Р* К*
К Н Т
З К А Н
С П Р С
М О Д
Вращением ручки НАБОР по часовой стрелке происходит перемещение мигающего
значения надписи по верхней строке слева направо и справа налево на нижней строке.
Выбор режима из представленных в меню производится нажатием кнопки ВВОД.
3.6.2.2 Установка начального уровня яркости индикаторов (режим ЯРК)
При вызове данного режима на индикаторе ПУ должно отображаться ранее введенное
значение начального уровня яркости индикаторов экрана, установленное в соответ-
ствии с индивидуальными требованиями оператора.
Я Р К
4*
Вращением ручки НАБОР осуществляется установка нового начального уровня ярко-
сти в диапазоне от 1 до 7 (1 - минимальное значение яркости). Одновременно соот-
ветствующим образом изменяется яркость свечения индикаторов. Выход из режима
установки начальной яркости осуществляется с помощью кнопки .
3.6.2.3 Включение контроля радиостанции (режим КНТ)
При вызове режима КНТ ПУ выдает сигнал на включение инициируемого контроля ра-
диостанции. Во время проведения контроля на индикаторе ПУ должна высвечиваться
надпись КВ КОНТРОЛЬ.
К В
К О Н Т Р О Л Ь
/
Вращающийся символ « / » означает, что радиостанция находится в процессе кон-
троля.
При этом радиостанция (в том числе ПУ) выходит из рабочего режима и проходит
углубленный контроль работоспособности. После проведения полного контроля, при
исправности радиостанции, в верхней строке высвечивается надпись КВ ИСПРАВНО:
К В
И С П Р А В Н О
В случае обнаружения неисправности в верхней строке высвечивается надпись
КВ НЕИСПР, а в нижней строке - обозначение отказавшего блока.
К В
Н Е И С П Р
Б* 1*
Б
5
Б
7
В случае, если надпись Б1 мигает, возможно вхождение в режим одновременного
углубленного просмотра неисправностей до модуля (ВИП, ВХД, УМ, ПРС, ПРМ, ПРД)
нажатием кнопки ВВОД.
В И П
В Х Д
У М
П Р С
П Р М
В случае, если надпись Б1 не мигает, это означает невозможность локализации отказа
блока приемопередатчика с точностью до модуля.
Выход из режима отображения результатов контроля осуществляется с помощью
кнопки .
3.6.2.4 Запись информации на каналах (режим ЗКАН)
При вызове данного режима на индикаторе высвечиваются:
- в верхней строке - мигающее значение первого номера канала,
- в нижней строке - вид модуляции на канале и значение рабочей частоты радио-
станции, записанное на данном канале.
К
0*
1*
О М
2
3
,
3
6
4
7
Для изменения номера канала необходимо вращать ручку НАБОР, при этом вращение
ручки по часовой стрелке увеличивает значение номера канала, вращение ручки про-
тив часовой стрелки уменьшает значение номера канала.
После установки канала и нажатия кнопки ВВОД начинают мигать разряды нижней
строки индикатора, отображающие вид модуляции. Набор вида модуляции и частоты
производится аналогично описанному для режима НУ.
После набора информации на канале и нажатия кнопки ВВОД установленная инфор-
мация канала записывается в ОЗУ и на индикаторе вновь начинают мигать разряды
номера канала. Далее вращением ручки НАБОР переходят к следующему каналу и
устанавливают необходимую информацию канала.
Возможна установка разрядов МГц на канале в нулевое значение, при этом нули отоб-
ражаются на всех последующих разрядах частоты. В этом случае канал записывается
как нерабочий и номер этого канала не отображается в режиме ЗУ.
После записи всех 99 или необходимого числа каналов выход из режима ЗКАН в меню
более высокого уровня осуществляется нажатием кнопки .
3.6.2.5 Выбор рабочих режимов модуляции (режим МОД)
Указанный режим используется для выбора дополнительных видов модуляции из все-
го диапазона обеспечиваемых радиостанцией. При вызове данного режима и враще-
нии ручки НАБОР на индикаторе высвечиваются неиспользуемые в рабочем режиме
виды модуляции и знак «+» или «-», где:
+ выбранный вид модуляции,
- невыбранный вид модуляции.
А Т
+
В В О Д
Нажатием кнопки ВВОД устанавливается «+» или «-» для выбранного вида модуля-
ции. Все выбранные знаком «+» виды модуляции становятся рабочими и отображают-
ся при установке вида модуляции в рабочем режиме. Выход из режима МОД в меню
более высокого уровня осуществляется нажатием кнопки .
3.6.2.6 Установка уровня громкости самопрослушивания (режим СПРС)
При вызове данного режима на индикаторе отображается надпись СПРС и ранее вве-
денное значение уровня громкости самопрослушивания, установленное в соответ-
ствии с индивидуальными особенностями слуха пилота.
С П Р С
3*
Вращением ручки НАБОР осуществляется установка нового значения уровня громко-
сти самопрослушивания в диапазоне от 00 до 03 (00 - минимальное значение громко-
сти самопрослушивания). Выход из режима СПРС в меню более высокого уровня осу-
ществляется нажатием кнопки .
3.6.2.7 Запись режимов УСТАН
После установки неоперативных параметров переключатель режима работы перево-
дят из положения УСТАН в любое другое. При этом установленные значения перепи-
сываются в энергонезависимое ППЗУ пульта, где сохраняются, в том числе и при от-
ключении питания.

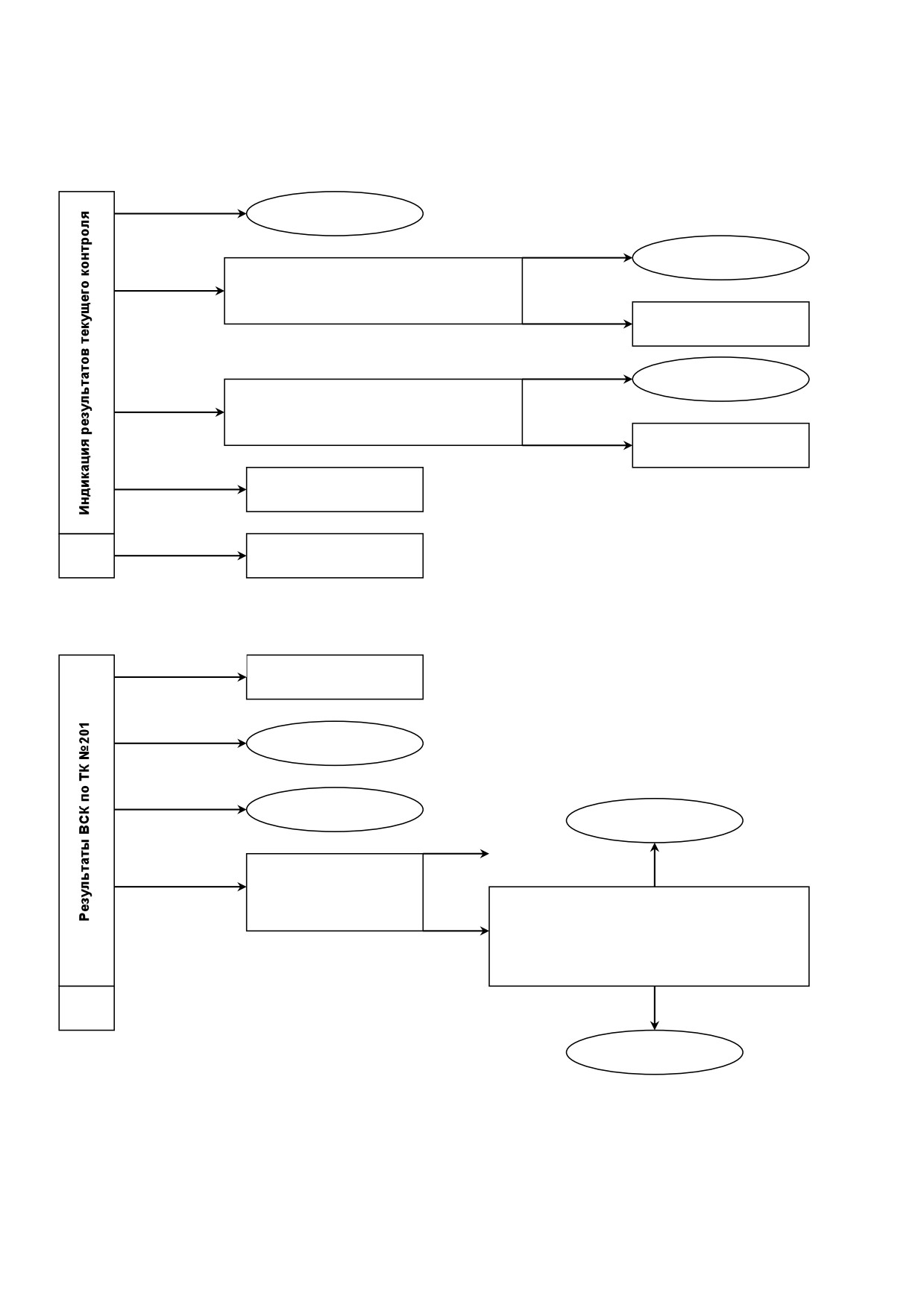

3.6.3 Отображение режимов работы и результатов текущего контроля
При настройке радиостанции на индикаторе отображается надпись НАСТР:
К
1
2
2
3
,
3
6
4
7
О М
Н А С Т Р
При выходе радиостанции на передачу аналогично на индикаторе отображается
надпись ИЗЛУЧ.
К
1
2
2
3
,
3
6
4
7
О М
И З Л У Ч
В любом из рабочих режимов при снижении питания радиостанции (из-за обрыва фазы)
или работе на рассогласованную нагрузку (из-за ухудшения параметров антенны), или
срабатывании первой ступени термозащиты происходит снижение мощности радио-
станции, отображаемое на индикаторе ПУ:
О М
2
3
,
3
6
4
7
А М э
П И Т
М щ
К
1
2
2
3
,
3
6
4
7
О М
А Н Т
М щ
О М
2
3
,
3
6
4
7
Т
П Р Е Д
М щ
Примечания
1 В режиме НУ при переходе в предварительный набор радиоданных надпись о режи-
ме работы на пониженной мощности заменяется на подготавливаемую частоту до окон-
чания набора при крайнем нажатии кнопки ВВД.
2 При выходе радиостанции на передачу при нажатой тангенте РАДИО на индикаторе
вместо надписей ПИТ, АНТ, Т ПРЕД отображается надпись ИЗЛУЧ.
Неисправностям, обнаруживаемым в текущем режиме контроля, соответствуют надписи
ТЕРМО 1 (перегрев блока приемопередатчика), ТЕРМО 5 (перегрев блока АСУ), БАРО
(в режиме приема), например:
К
1
2
2
3
,
3
6
4
7
О М
Т Е Р М О
1
При попытке перевести радиостанцию в режим передачи в нижней строке индикатора
высвечивается надпись НЕИСПР.
Если в течение более 5 с связь между ПУ и приемопередатчиком отсутствует, на инди-
каторе сохраняется ранее установленная информация и высвечивается надпись
НЕТ УПР, радиостанция при этом работает на ранее установленных режимах.
К
1
2
2
3
,
3
6
4
7
О М
Н Е Т
У П Р
3.6.4 Управление сдвоенным режимом работы радиостанций
Сдвоенный режим работы радиостанций, использующих одну КВ антенну, имеет рабо-
чие состояния, приведенные в таблице 9.
Таблица 9
Состояние
РС1
Отображение на
РС2
Отображение на
ПУ1
ПУ2
ДЕЖ ПРМ 1, 2
Дежурный
Канал - ЗУ
Дежурный
Канал - ЗУ
прием
(Модуляция - НУ)
прием
(Модуляция - НУ)
Частота - НУ, ЗУ
Частота - НУ, ЗУ
ДЕЖУР ПРМ*
ДЕЖУР ПРМ*
НЕГОТОВ***
НЕГОТОВ***
РАБОТА1
Передача или
Нормальный
Отключена
БЛОКИР**
(ПРД1 или
прием настроен-
режим
от антенны
ПРМ1)
ной РС1
РАБОТА2
Отключена
БЛОКИР**
Передача или прием
Нормальный режим
(ПРД2 или
от антенны
настроенной РС2
ПРМ2)
*ДЕЖУР ПРМ
- заблокирована смена частоты во всех режимах
**БЛОКИР
- заблокированы все режимы кроме ПрдУ и ОТКЛ
***НЕГОТОВ
- при переключении РАБОТА-ДЕЖУР ПРМ ненастроенной радиостанции
Управление каждой радиостанцией зависит от текущего состояния сдвоенной системы.
Управление, описанное в пп. 3.6.1-3.6.3, характерно для каждой радиостанции сдвоен-
ной системы в нормальном режиме. Дополнительные действия по управлению сдвоен-
ным режимом радиостанций приведены ниже.
3.6.4.1 Включение дежурного приема ДЕЖ ПРМ 1,2
Включение дежурного приема ДЕЖ ПРМ 1,2 осуществляется подачей внешней разо-
вой команды ДЕЖ ПРМ («Корпус») на контакт Н5 разъема Х1.2 (середина) блока
Б1А-ПрП радиостанций РС1 и РС2. Радиостанции при этом переходят в дежурный
прием на установленной ранее частоте режимов НУ или ЗУ.
В указанном режиме в верхней строке индикатора на ПУ радиостанций высвечивается
канал в ЗУ (вид модуляции в НУ) и частота, на нижней строке - надпись ДЕЖУР ПРМ.
К
1
2
2
3
,
3
6
4
7
Д Е Ж У Р
П Р М
В указанном состоянии ПУ допускает установку следующих режимов:
- выключение питания (ОТКЛ);
- передача управления (ПрдУ);
- регулировка громкости (ГРОМК);
- включение-отключение подавителя шума (ПШ).
3.6.4.2 Включение блокировки радиостанции
Включение блокировки радиостанции осуществляется подачей внешней разовой ко-
манды БЛОКИР («Корпус») на контакт 3 разъема Х1 блока Б5А1-ПрП радиостанции
РС1 или РС2. В верхней строке индикатора на ПУ заблокированной радиостанции вы-
свечивается канал в ЗУ (вид модуляции в НУ) и частота, на нижней строке - надпись
БЛОКИР.
К
1
2
2
3
,
3
6
4
7
Б Л О К И Р
В указанном состоянии отключается громкость заблокированной радиостанции, а ее
ПУ допускает установку следующих режимов:
- выключение питания (ОТКЛ);
- передача управления (ПрдУ).
3.6.5 Сервисный режим ПУ
Сервисный режим используется подготовленным техническим персоналом для отобра-
жения текущей версии ПО блоков радиостанции, установки и подстройки ее режимов.
Для вхождения в сервисный режим необходимо предварительно установить ручки гром-
кости и ПШ в крайнее левое положение, ручку режима в положение УСТАН. При вклю-
чении питания радиостанции должны быть одновременно нажаты кнопки ВВОД и .
При этом на индикаторе отображается номер версии программного обеспечения ПУ ра-
диостанции.
П О
П* У*
1
0
0
1
Примечание - Номер версии ПО блока приведен условно.
При нажатии кнопки отображается меню сервисного режима.
П* О*
Р Е Г
И С П
Я З Ы К
После завершения процесса включения и настройки радиостанции, который длится до
30 с, вращением ручки НАБОР и нажатием кнопки ВВОД выбирается необходимый сер-
висный режим радиостанции.
При вызове режима ПО на индикаторе отображается номер версии программного обес-
печения ПУ радиостанции.
Вращением ручки НАБОР осуществляется просмотр версии ПО приемопередатчика и
антенного согласующего устройства.
При вызове режима РЕГ на индикаторе отображается надпись РЕГ, мигающая надпись
ВЫХ СПУ и ранее введенное значение уровня выходного сигнала радиостанции, уста-
новленное в соответствии с параметрами сопряжения конкретной АВСК.
Р Е Г
В* Ы* Х*
С* П* У*
1
1
Вращением ручки НАБОР осуществляется выбор мигающего значения надписи из сле-
дующих: ВЫХ СПУ, ВЫХ СА, МОД АГ, МОД СПУ, МОД СА. Выбор режима из указанных
производится нажатием кнопки ВВОД.
Далее начинает мигать значение уровня регулируемого сигнала. Вращением ручки
НАБОР осуществляется установка мигающего значения уровня регулируемого сигнала
в диапазоне от 0 до 11 и фиксация его нажатием кнопки ВВОД.
При вызове режима ИСП на индикаторе ПУ отображается ранее введенное исполнение
радиостанции, например гражданское - ГРАЖД.
И С П Г* Р* А* Ж* Д*
Вращением ручки НАБОР устанавливается необходимое исполнение радиостанции
ГРАЖД или СПЕЦ.
При вызове режима ЯЗЫК на индикаторе отображается ранее введенный язык, на кото-
ром предъявляются сообщения на индикаторе ПУ, например РУССК.
Я З Ы К
Р* У* С* С* К*
Вращением ручки НАБОР устанавливается необходимый язык - русский (РУССК) или
английский (ENGL).
Выход из каждого режима в меню более высокого уровня осуществляется нажатием
кнопки .
Соответствие английских надписей русским приведено в таблице 10.
Таблица 10
Русский
Английский
Русский
Английский
Русский
Английский
АМэ
H3E
К
CH
АСУ
ATU
ОМ
J3E
ТОН
TONE
МДМ
MDM
ПрдУ
EXT
ЯРК
BRT
ГРАЖД
CIVIL
ПШ ВКЛ
SQ ON
КНТ
TST
СПЕЦ
MIL
ПШ ОТКЛ
SQ OFF
ЗКАН
PROG
НАСТР
TUNE
ЗАГРУЗКА
LOAD
МОД
MOD
ТЕРМО
OVHT
АНТ
ANT
СПРС
ST
БАРО
BARO
БЛОКИР
DISABLE
КВ
HF
ИЗЛУЧ
XMIT
Мщ
Pw
НЕИСПР
FAULT
ПО
S/W
ПОДГ(ОТОВКА)
PREPARE
НЕТ УПР
NO CTRL
ИСП
OPT
Т ПРЕД
Т МАХ
ВИП
PSM
ЯЗЫК
LANG
НЕГОТОВ
UNREADY
ВХД
INP
ВВОД
ENT
ПУ
CP
УМ
PA
РЕГ
REG
ДЕЖУР ПРМ
DUAL RCVR
ПРС
PSL
ВЫХ
OUT
В
V
ПРМ
RCVR
СПУ
ICS
КОНТРОЛЬ
TEST
ПРД
XMTR
СА
GD
ИСПРАВНО
OK!
ПП
XCVR
АГ
HS
АТ
А1А
ПИТ
PS
3.6.6 Соответствие обозначений видам модуляции
АМэ (H3E/А3Е)
- однополосная модуляция на верхней боковой полосе с полной не-
сущей с полосой НЧ сигнала (300 - 2700) Гц в режиме передачи и амплитудная модуля-
ция в режиме приема с полосой НЧ сигнала (300 - 2700) Гц.
ОМ (J3E)
- однополосная модуляция на верхней боковой полосе с полностью
подавленной несущей с полосой НЧ сигнала (300 - 2700) Гц.
АТ (А1А)
- амплитудная телеграфия со скоростью передачи информации до
24 бод.
РАДИОСТАНЦИЯ «ПРИМА-400ª - ОТЫСКАНИЕ И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
1 ОБЩИЕ УКАЗАНИЯ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ
Для проверки работоспособности радиостанции и обнаружения неисправностей в блоках
необходимо пользоваться встроенной системой контроля (ВСК) и штатной контрольно-
измерительной аппаратурой для проверки бортовой проводки.
На борту объекта производится:
- проверка работоспособности радиостанции и определение неисправности блоков с
помощью встроенной системы контроля;
- поиск неисправности при неработающем пульте;
- поиск неисправности при срабатывании защиты по цепям питания;
- поиск неисправности электровентиляторов блока Б10А-ПрП.
Восстановительный ремонт неисправных блоков радиостанции производится на пред-
приятии-изготовителе.
2 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ РАДИОСТАНЦИИ С ПОМОЩЬЮ ВСК
Отыскание неисправностей радиостанции с помощью ВСК производится по схеме, изоб-
раженной на рисунке 101.
3 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ ПРИ НЕРАБОТАЮЩЕМ ПУЛЬТЕ
Если при включении радиостанции пульт управления не работает так, как указано в раз-
деле 3 данного руководства по эксплуатации и проведение ВСК невозможно, то отыска-
ние неисправностей производится по схеме, изображенной на рисунке 102.
4 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ ПРИ СРАБАТЫВАНИИ ЗАЩИТЫ ПО ЦЕПЯМ
ПИТАНИЯ
Если при включении радиостанции срабатывает защита по цепям питания, то неисправ-
ным является блок Б1.
ОБНАРУЖЕНИЕ НЕИСПРАВНОСТИ ЭЛЕКТРОВЕНТИЛЯТОРОВ
Если при работе радиостанции часто происходит срабатывание первой ступени термо-
защиты, отображаемое на индикаторе ПУ надписью Т ПРЕД, то неисправными являются
электровентиляторы блока Б10А-ПрП.
БАРО
Неисправен Б5
ТЕРМО 5 есть
Неисправен Б5
ТЕРМО 5
Дождитесь остывания блока Б5 ниже
85оС (переведите радиостанцию в режим
ПРМ или выключите)
ТЕРМО 5 нет
Перейти к 1-2
ТЕРМО 1 есть
Неисправен Б1
ТЕРМО 1
Дождитесь остывания радиатора блока
Б1 ниже 85оС (переведите радиостанцию
в режим ПРМ или выключите)
ТЕРМО 1 нет
Перейти к 1-2
НЕИСПР
Перейти к 1-2
Текущий
режим
1-1
Перейти к 1-2
КВ ИСПРАВНО
Радиостанция
исправна
КВ НЕИСПР Б7
Неисправен Б7
КВ НЕИСПР Б1
Неисправен Б1
Неисправен Б5
Антенна
неисправна
115В есть
КВ НЕИСПР Б5
Проверка антенны
(антенного ввода, за-
Проверьте цепь подачи питания на блок Б5
земления по ТК №209)
с блока Б1 и наличие напряжения 115В на
ней при включенном питании радиостанции,
Антенна
а также линию информационного обмена
исправна
между ними
1-2
115В нет
Неисправен Б1
Рисунок 101
Индикаторы Б7 светятся при
включении радиостанции
да
нет
Надписи на Б7 или реакция на измене-
Проверьте цепь подачи питания +27В
ние положения органов управления не
на блок Б7 из блока Б1 и наличие
соответствует логике работы ПУ, при-
напряжения на ней при включенной
веденной в данном РЭ
радиостанции
Питание
Питания
есть
нет
Неисправен Б7
Неисправен Б7
Неисправен Б1
Рисунок 102
РАДИОСТАНЦИЯ «ПРИМА-400ª - ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ
Обслуживание радиостанции проводится в соответствии с единым регламентом на объект по
технологическим картам, приведенным в настоящем руководстве по технической эксплуатации.
Техническое обслуживание проводится персоналом, эксплуатирующим радиостанцию.
Для проведения входного контроля, эксплуатации, контрольно-восстановительного обслужива-
ния и контрольно-восстановительных работ радиостанции рекомендуется применять пульт
эксплуатационно-ремонтный ЭРП1-ПрП.
Для радиостанций, в состав которых входит блок Б5«1-ПрП, применяется пульт ЭРП1-ПрП
ЛНВК.467997.012. Для радиостанций, в состав которых входит блок Б5«2-ПрП, применяется
пульт ЭРП1-ПрП ЛНВК.467997.012-01.
ЭРП1-ПрП представляет собой совокупность отдельных блоков и кабелей, необходимых для
проведения проверок радиостанции. ЭРП1-ПрП при управлении от персонального компьютера
с установленным на нем программным обеспечением выполняет следующие функции:
- обеспечивает проверку приемного тракта радиостанции;
- обеспечивает проверку передающего тракта радиостанции.
Примечание - ЭРП1-ПрП поставляется по отдельному договору.
ЗАПРЕЩАЕТСЯ НАРУШЕНИЕ ЗАВОДСКИХ ПЛОМБ И ВСКРЫТИЕ БЛОКОВ РАДИОСТАНЦИИ
ПРЕДСТАВИТЕЛЯМИ ЭКСПЛУАТАЦИИ В ПЕРИОД ГАРАНТИЙНОГО СРОКА.
ПЕРЕЧЕНЬ ТЕХНОЛОГИЧЕСКИХ КАРТ
Номер карты,
Наименование
пункт РО
№201
Проверка работоспособности радиостанции встроенной системой
023.10.00д
контроля
203
№202
Проверка работоспособности приемника и передатчика радио-
023.10.00е
станции
207
№203
Проведение предварительной записи каналов
209
023.10.00ж
№204
Снятие блоков радиостанции с объекта
213
№205
Установка блоков радиостанции на объект
217
№206
Установка уровня громкости самопрослушивания
221
023.10.00и
№207
Установка начального уровня яркости индикаторов
223
023.10.00к
№208
Проверка состояния органов управления и световых указателей
023.10.00г
на пульте управления
225
№209
Проверка состояния кабелей, металлизации, крепления и амор-
023.10.00а
тизации блоков и состояния антенного ввода
227
№210
Проверка состояния электрических разъемов
231
023.10.00б
№211
Проверка состояния электровентиляторов
233
023.10.00в
№212
Очистка и окраска блоков радиостанции
235
РАДИОСТАНЦИЯ «ПРИМА-400ª - ПРАВИЛА ХРАНЕНИЯ
1 ХРАНЕНИЕ
Хранение радиостанции производится в упаковке изготовителя.
Радиостанцию допускается хранить в закрытых неотапливаемых хранилищах при температуре
воздуха от минус 50 до плюс 40 ºС, относительной влажности воздуха до 98 % при температу-
ре плюс 25 ºС.
Техническое обслуживание законсервированной радиостанции сводится к проверке соблюде-
ния условий и сроков хранения. Такая проверка производится по графику работниками склада,
о чем делается отметка в журнале склада. Срок хранения радиостанции в упаковке предприя-
тия-изготовителя указан в сводном паспорте на радиостанцию. Переконсервация радиостан-
ции в течение указанного срока производится при повреждении упаковки. Расконсервирован-
ная радиостанция, подготовленная для установки на объект, может кратковременно храниться
рядом с объектом в полевых условиях с соблюдением следующих правил:
- площадка должна быть сухой, исключающей скопление воды;
- радиостанция должна быть надежно защищена от дождя и воздействия солнечных лучей.
2 КОНСЕРВАЦИЯ
Перед консервацией радиостанции необходимо просушить чехлы, упаковочную бумагу, короб-
ки. Просушить силикагель при температуре от 150 до 250 ºС в течение 3 ч. Консервацию про-
водить в помещении при температуре не менее 15 ºС с относительной влажностью не более
70 %. Массовая доля влаги в силикагеле после сушки должна быть не более 2 %.
Перед упаковкой блоки обернуть упаковочной бумагой, поместить в коробки и заклеить лентой.
В ящик поместить полиэтиленовый чехол, установить туда коробки с блоками, свободные ме-
ста заполнить картоном, поместить мешочек с силикагелем, закрыть чехол и заварить, удалив
из него предварительно воздух (обжатием). Закрыть ящик крышкой.
3 РАСКОНСЕРВАЦИЯ
Вскрыть ящик, вскрыть полиэтиленовый чехол, извлечь коробку с радиостанцией, вскрыть ко-
робку, извлечь радиостанцию.
РАДИОСТАНЦИЯ «ПРИМА-400ª - ТРАНСПОРТИРОВАНИЕ
Транспортирование радиостанции в упаковке предприятия-изготовителя при размещении в за-
крытом транспортном средстве способом, исключающим перемещение во время транспорти-
рования, должно осуществляться:
- железнодорожным, водным, воздушным (в негерметичных отсеках, при этом нижнее значе-
ние атмосферного давления должно быть не менее 90 мм рт.ст. (12000 Па) транспортом без
ограничения скорости и расстояния;
- автомобильным транспортом в условиях транспортирования Жт по ГОСТ В 9.001-72 на рас-
стояние до 2000 км.
Температура окружающего воздуха при транспортировании не должна превышать предельно
допустимых значений от минус 60 до плюс 50 ºС.
При транспортировании железнодорожным, автомобильным и воздушным транспортом необ-
ходимо следить, чтобы в грузовом отсеке было исключено свободное перемещение ящиков.
Тару необходимо закрепить для предотвращения механических перемещений и падений во
время транспортирования.
Погрузка и выгрузка ящиков должна осуществляться с соблюдением правил, отвечающих тре-
бованиям нанесенных манипуляционных знаков на ящиках. Резкие удары и толчки недопусти-
мы.
ПРИЛОЖЕНИЕ А
(справочное)

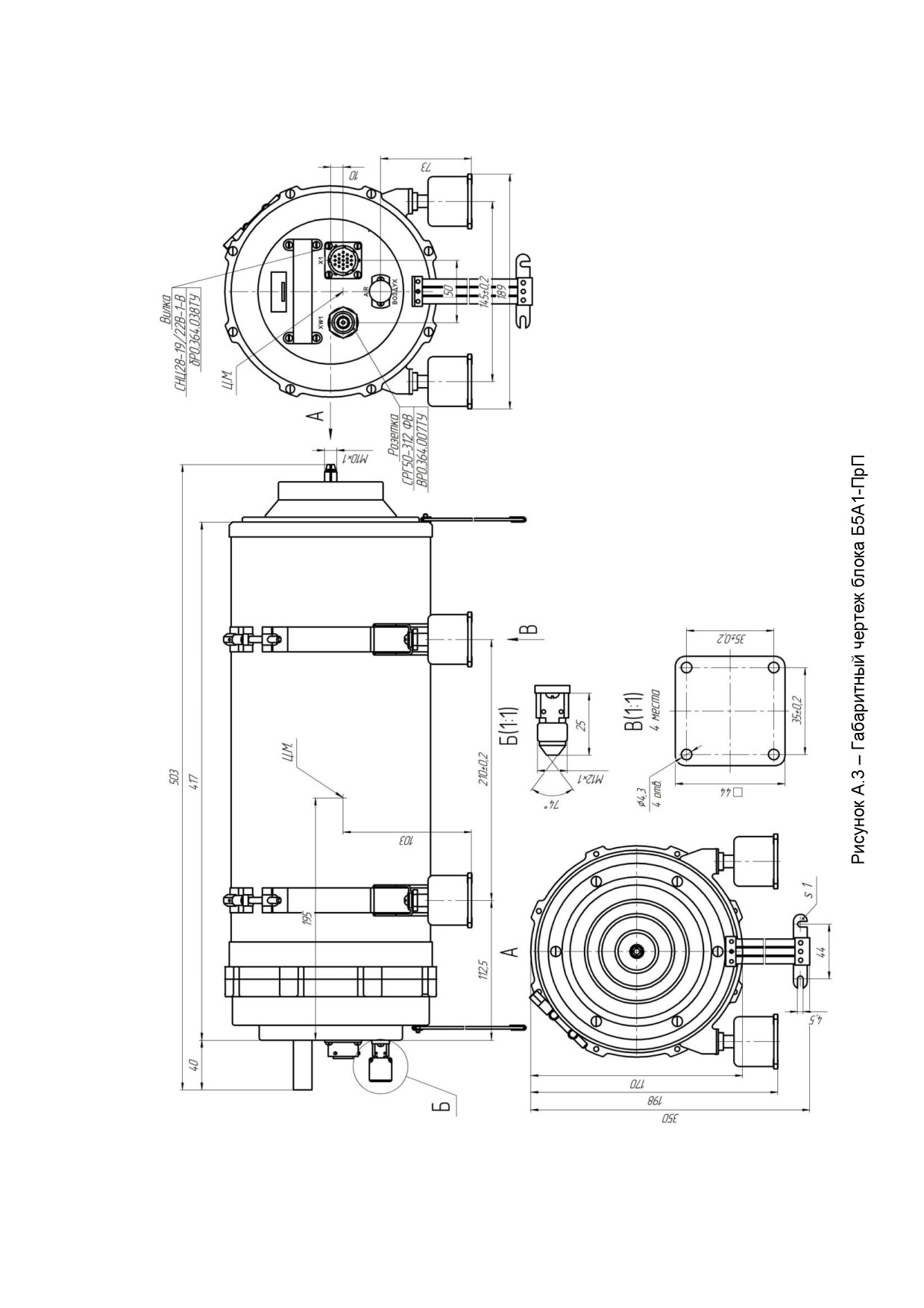

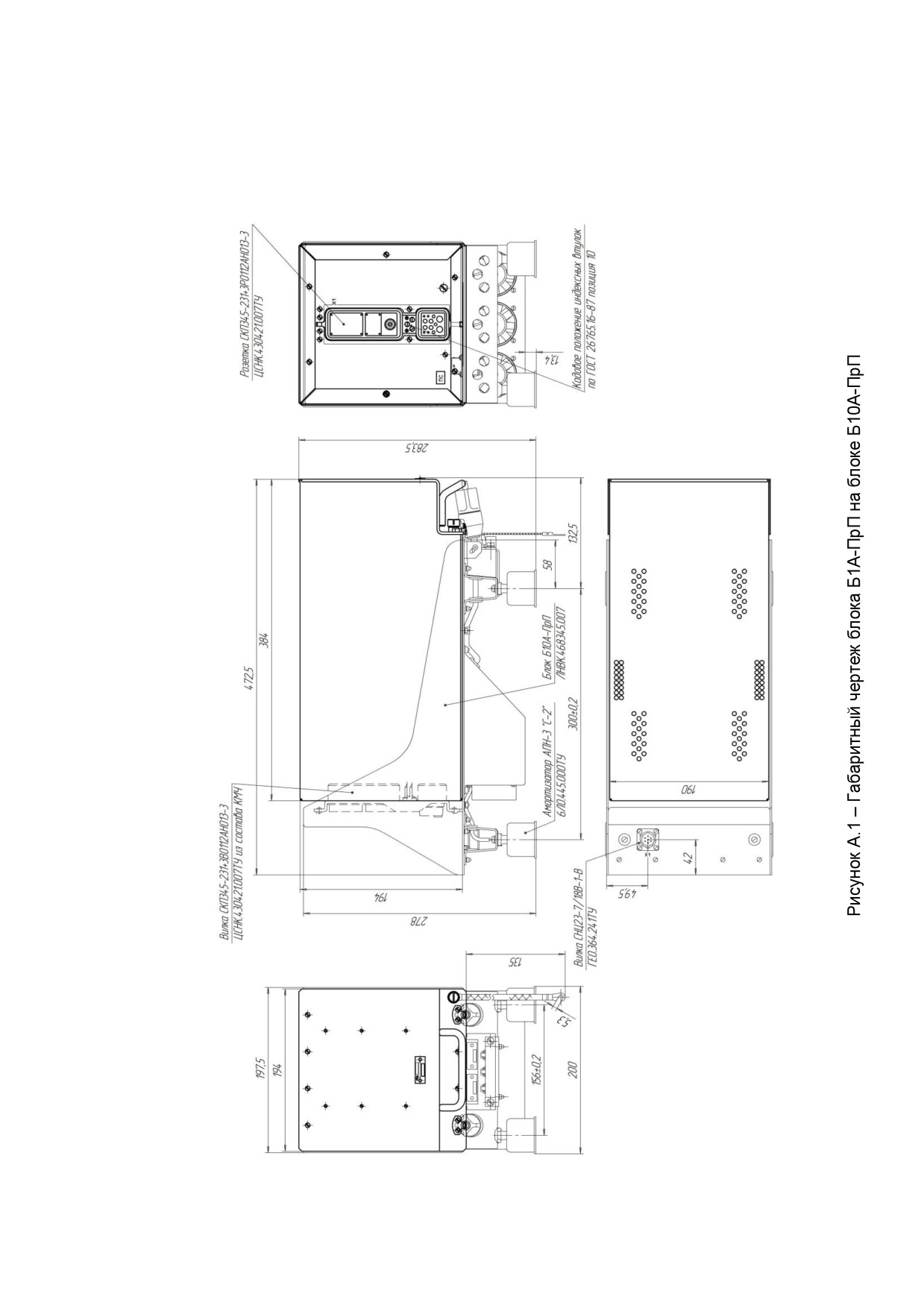

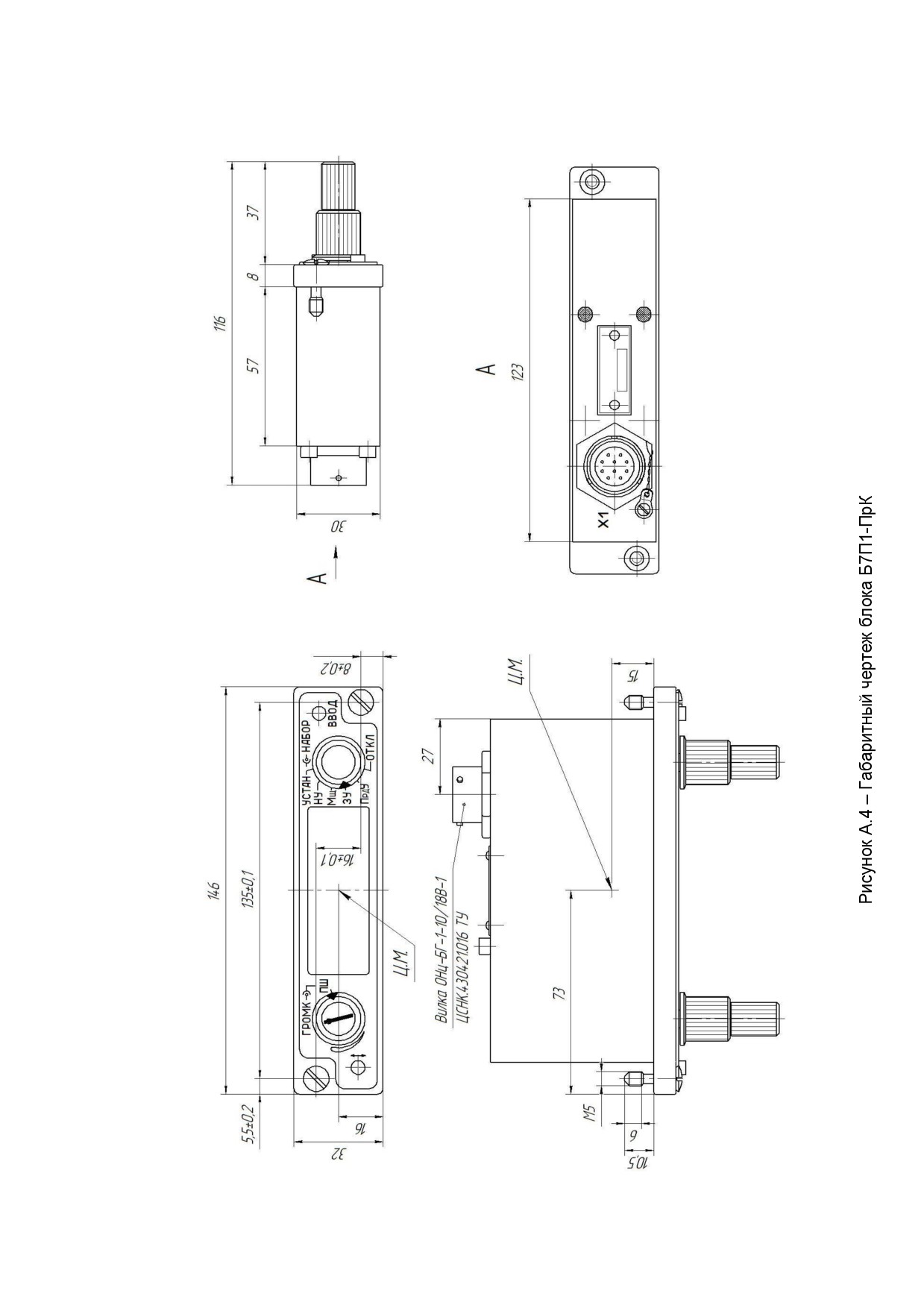

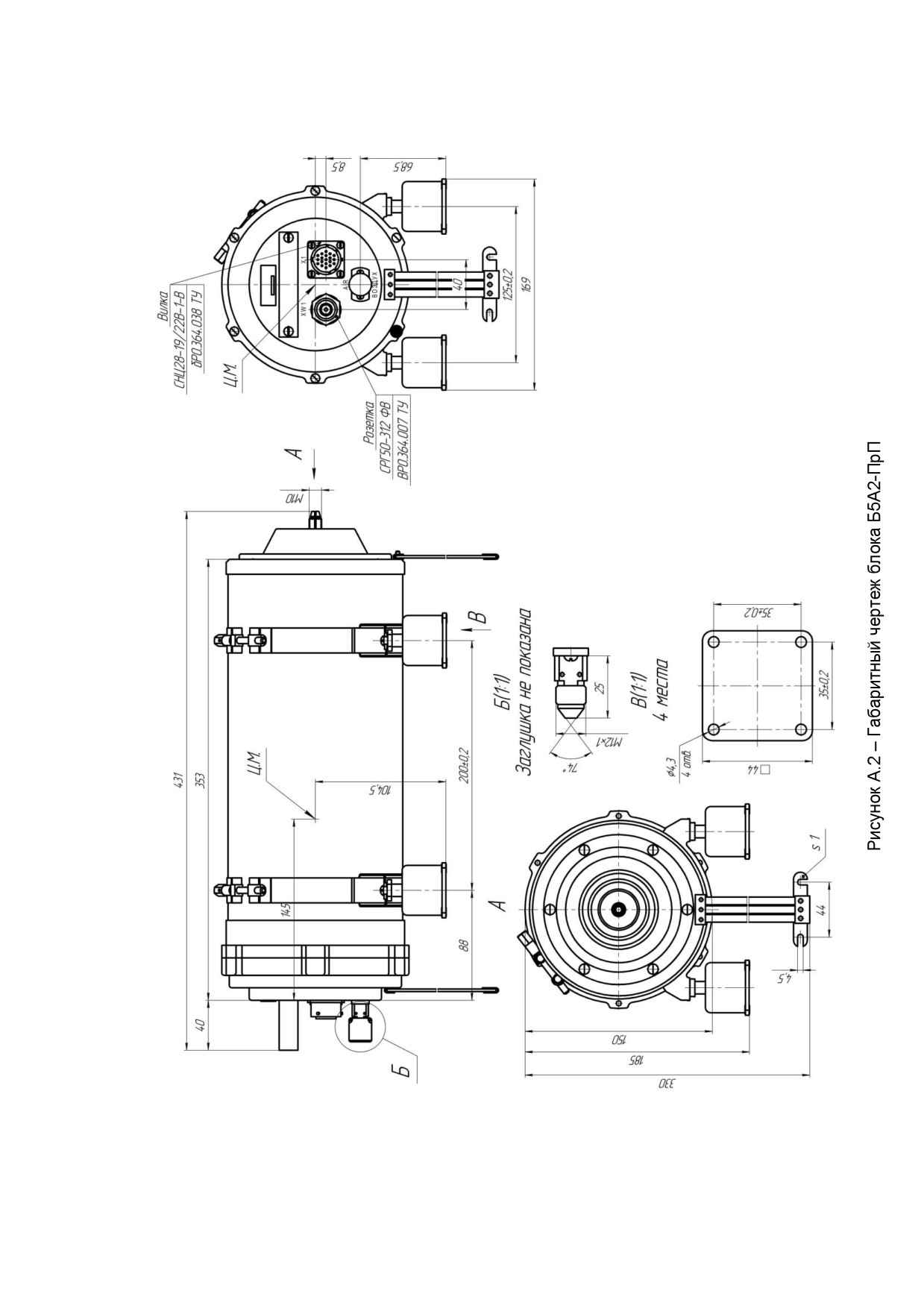

Габаритные чертежи
ПРИЛОЖЕНИЕ В
(справочное)
Протокол обмена по интерфейсам ГОСТ 18977-79
Передача информации из комплексных пультов управления №1 и №2 (далее по тексту -
КПРТС1 и КПРТС2) в радиостанцию (далее по тексту - ДКМВ РС) по управлению частотой ра-
диостанции, ее идентификации, видам ее работы, включению встроенного контроля при рас-
ширенном наземном контроле и состоянию ПШ осуществляется по двум электрически развя-
занным линиям связи двумя 32 разрядными цифровыми словами.
Выдача разовых команд (РК) из КПРТС в ДКМВ РС и из ДКМВ РС в КПРТС осуществляется
сигналами типа «Корпус/разрыв».
Из КПРТС1 в ДКМВ РС выдается РК на переключение информационных входов
ДКМВ РС - «А/В».
ДКМВ РС выдает РК «Настройка» в оба КПРТС (для индикации режима настройки радиостан-
ции).
Управление ДКМВ РС производится: по каналу «А» от КПРТС1, по каналу «В» от КПРТС2.
Канал «А» ДКМВ РС - основной, канал «В» - резервный. Переключение на управление по ка-
налу «А» или по каналу «В» осуществляется выдачей из КПРТС1 в ДКМВ РС РК типа «кор-
пус/разрыв».
При состоянии РК в КПРТС1 «корпус» (замкнуто) ДКМВ РС работает по каналу «А», при состо-
янии РК в КПРТС1 «разрыв» (разомкнуто) ДКМВ РС работает по каналу «В».
РК «А/В» (состояние «замкнуто») формируется в КПРТС1 автоматически при исправной работе
КПРТС1. При отказе КПРТС1 РК «А/В» снимается (состояние «разрыв»).
РК «А/В» также отсутствует (обеспечено состояние «разрыв») при обесточивании КПРТС1 или
при ручном отключении КПРТС1.
При снятии РК
«А/В»
(состояние
«разрыв») управление ДКМВ РС обеспечивается по
каналу «В» от КПРТС2.
По каждому выходу КПРТС1 или КПРТС2 - выход 1 («А») и выход 2 («В»), для управления и
настройки ДКМВ РС формируется два слова «Управление ДКМВ РС». Состав информации и
структура слов представлены в таблице В.1.
Таблица В.1
Номер
Наименование сигналов
бита
1 слово
2 слово
1
«0» (первый бит в слове)
«0» (первый бит в слове)
2
«0»
«0»
3
«0»
«0»
4
«1»
«1»
5
«1»
- адрес слова
«1»
- адрес слова
6
«1»
00011111(037)8
«1»
00011111(037)8
7
«1»
«1»
8
«1»
«1»
9
«0» - 1 слово
«1» - 2 слово
10
Вид работы: А3Е/Н3Е - «0»
Резерв
J3E - «1»
11
Резерв
Идентификатор комплекта:
ДКМВ РС1 - «0»
12
Частота -
(мл. разр.)
Резерв
13
тысячные доли
Вкл. ПШ («0/1» - ВЫКЛ/ВКЛ)
14
(0,001) МГц
Резерв
15
Резерв
16
Частота -
(мл. разр.)
Резерв
17
сотые доли
Резерв
18
(0,01) МГц
Резерв
19
Резерв
20
Частота -
(мл. разр.)
Резерв
21
десятые доли
Резерв
22
(0,1) МГц
Резерв
23
Резерв
24
Частота -
(мл. разр.)
Резерв
25
единицы
Резерв
26
(1) МГц
27
Частота -
десятитысячные доли
28
Частота -
(мл. разр.)
(0,0001) МГц
29
десятки
(10) МГц
30
«0»
«0»
31
Включение контроля («0/1» - ВЫКЛ/ВКЛ)
Включение контроля («0/1» - ВЫКЛ/ВКЛ)
Бит нечетности
Бит нечетности
32
Передача информации осуществляется последовательным цифровым кодом асинхронным
способом в соответствии с требованиями ГОСТ 18977-79 и РТМ 1495-75 с изменением 3.
Скорость передачи информации от 12,0 кбит/с до 14,5 кбит/с.
Второе слово должно следовать за первым словом с паузой в четыре периода тактовой часто-
ты. Интервал между парами слов от 100 до 200 мс.
Для передачи слова состояния от ДКМВ РС в модуль технического обслуживания использует-
ся слово с адресом 0378 с информационным содержанием (11-29 разряды), и значением мат-
рицы состояния согласно таблице В.2.
ДКМВ РС формирует в 11 и 12 разрядах своего слова 0378 информацию об исправности линий
связи с КПРТС.
ДКМВ РС формирует во всех режимах работы в 29 разряде своего слова 0378 информацию о
том, с каким входом ДКМВ РС («А» или «В») работает КПРТС (значение 29 разряда:
«0» - вход «А», «1» - вход «В»).
Для индикации режима «Контроль» ДКМВ РС при переходе в режим «Контроль» изменяет со-
стояние 13 разряда своего слова 0378 с «0» на «1» и удерживает его на протяжении режима
«Контроль».
Таблица В.2
Номер
Содержание слова
Состояние
бита
1-8
Адрес 0378
00011111
9
Идентификатор комплекта
«0» - ДКМВ РС1
10
Резерв
«0»
11
Исправность линии связи от КПРТС по входу «А»
«0»
«0» - испр.,
12
Исправность линии связи от КПРТС по входу «В»
«0»
«1» - отказ
13
Индикация «Контроль»
«1»
14
Индикация «Настройка»
«1»
15
Индикация ПРД
«1»
«0» - выкл., «1» - вкл.
16
Индикация ПРМ
«1»
17
Индикация ИЗЛУЧ
«1»
18
Отказ радиостанции
«0»
«0» - испр., «1» - отказ
19
Барозащита (срабатывание)
«0»
«0» - испр.,
20
Термозащита (срабатывание)
«0»
«1» - срабатывание
21
Контроль блоков
№ бита
21
22
23
Б1
1
0
0
22
Контроль блоков
Б5
1
0
1
23
Контроль блоков
Б7
1
1
1
Испр.
0
0
0
24
Резерв
«0»
25
Контроль субблоков
№ бита
25
26
27
28
СБ1
1
0
0
0
26
Контроль субблоков
СБ2
0
1
0
0
27
Контроль субблоков
СБ3
1
1
0
0
СБ4
0
0
1
0
28
Контроль субблоков
СБ5
1
0
1
0
СБ6
0
1
1
0
СБ7
1
1
1
0
Испр.
0
0
0
0
29
Вход ДКМВ РС
«0» - «А», «1» - «В»
30
Матрица состояния
«00» - нормальная работа;
31
«11» - отказ,
«10» - Тест-контроль
32
Бит нечетности
023.10.00
Приложение В
Сент 27/12
Примечание - Условные обозначения блоков и субблоков радиостанции, приведенные в слове
0378, означают:
- блок Б1 - приемопередатчик;
- блок Б5 - антенное согласующее устройство;
- субблок СБ1 - модуль приема;
- субблок СБ2 - переселектор;
- субблок СБ3 - модуль передачи;
- субблок СБ4 - усилитель мощности;
- субблок СБ5 - ВИП;
- субблок СБ6 - плата управления;
- субблок СБ7 - плата входов.
023.10.00
Приложение В
Сент 27/12
