РАДИОСТАНЦИЯ «ПРИМА-400». Руководство по технической эксплуатации ЛНВК.464511.010-03 РЭ - часть 1

Таблица 1

Обозначе-

Класс излучения

Примечание

ние

Однополосная телефония на верхней

J3E

Полоса частот НЧ

боковой полосе с ослаблением несу-

от 300 до 2700 Гц

щей не менее чем на 40 дБ

ПРД - однополосная телефония на

H3E/A3E

Полоса частот НЧ

верхней боковой полосе с полной не-

от 300 до 2700 Гц

сущей

ПРМ - АМ телефония

Амплитудная телеграфия

А1А (АТ)

Скорость манипуляции 24 бода

1.2.5 Количество предварительно программируемых каналов связи

Количество предварительно программируемых каналов связи - 99.

1.2.6 Чувствительность приемника

Чувствительность приемника в нормальных условиях при соотношении

20 lg{(c+ш)/ ш}=10 дБ,

- в телефонном виде работы АМ не более 4 мкВ;

- в остальных видах работы не более 1 мкВ.

Примечание - Допускается ухудшение чувствительности приемника в 3 раза на часто-

тах 10 МГц + 10 кГц, 20 МГц + 10 кГц и 30 МГц + 10 кГц.

1.2.7 Полоса пропускания приемника

Ширина полосы пропускания приемника по уровню минус 3 дБ, не менее

300 Гц

- нижняя в J3E;

2700 Гц

- верхняя в J3E.

При работе в А3Е:

минус 2700 Гц

- нижняя в А3E;

2700 Гц

- верхняя в А3E.

1.2.8

Избирательность приемного тракта по побочным каналам

Избирательность приемного тракта по побочным каналам не менее:

-

80 дБ - на зеркальных частотах;

-

80 дБ - на промежуточных частотах;

-

60 дБ - при отстройке от ±7 кГц до ±50 кГц относительно рабочей частоты Fр;

-

70 дБ - при отстройке от ±50 кГц до ±0,1∙Fр;

-

80 дБ - при отстройке от ±0,1∙Fр.

1.2.9

Уровни напряжения на выходах приемного тракта радиостанции

Уровни напряжения на выходах приемного тракта радиостанции при сопротивлении

нагрузки (600±90) Ом приведены в таблице 2.

Таблица 2

Номинальное выходное

Выход

Примечание

напряжение, В

СА

0,52±0,25

АВСК

0,42-0,765

ТЛФ

10, не менее

Оперативная регулировка

АСВ

0,52±0,07

При КНИ не более 15%

1.2.10 Коэффициент нелинейных искажений приемного тракта

Коэффициент нелинейных искажений приемного тракта радиостанции в видах работы

J3E и А3Е не должен превышать 5 %.

1.2.11 Мощность передатчика

Мощность в режиме передачи, измеренная на выходе передающего тракта приемопе-

редатчика на согласованном нагрузочном сопротивлении 50 Ом и длине высокочастот-

ного кабеля (3±0,5) м составляет:

- в телефонных режимах (пиковая):

(400±40) Вт в диапазоне от 4,0000 до 29,9999 МГц;

(200±30) Вт в диапазоне от 2,0000 до 3,9999 МГц.

- в телеграфных режимах (средняя):

(200±30) Вт в диапазоне от 4,0000 до 29,9999 МГц;

(100±25) Вт в диапазоне от 2,0000 до 3,9999 МГц.

1.2.12 Нелинейность передающего тракта

Комбинационные частоты, обусловленные нелинейностью передающего тракта при ис-

пытаниях методом двухтонового сигнала, должны быть ослаблены не менее, чем на

31 дБ по отношению к пиковой мощности огибающей.

1.2.13 Номинальные уровни напряжения на входах передающего тракта радиостанции

Таблица 3

Номинальное входное

Вход

Примечание

напряжение, В

СА

0,52+0,05

АВСК

0,52+0,05

МКФ

0,25+0,05

Напряжение питания микрофонной цепи при со-

противлении нагрузки 400 Ом (5±1) В, при отклю-

ченной нагрузке не более 10 В

1.2.14 Управление радиостанцией

Управление радиостанцией может производиться по следующим интерфейсам управ-

ления:

- первый интерфейс по ГОСТ 18977;

- второй интерфейс по ГОСТ 18977;

- первый интерфейс RS-422;

- второй интерфейс RS-422;

- RS-232.

Управление радиостанцией осуществляется по любым двум из перечисленных интер-

фейсов по приоритетной логике.

1.2.15 Источники питания и мощность потребления

Питание радиостанции осуществляется от трехфазной сети переменного тока частотой

(400±20) Гц с напряжением от 104 до 122 В с мощностью потребления не более

1400 ВА.

Таблица 4

Исполнение

радиостанции

ЛНВК.464511.010

-03

-04

-05

-07

-10

Обозначение

Наименование составной части

составной части

1 Блок Б1А-ПрП

ЛНВК.464511.009-01

1

1

1

1

1

2 Блок Б10А-ПрП

ЛНВК.468345.007

1

1

1

1

1

3 Блок Б5А2-ПрП

ЛНВК.468567.006

-

1

-

1

1

4 Блок Б5А1-ПрП

ЛНВК.468567.005

1

-

1

-

-

5 Блок Б7П1-ПрК

(подсвет надписей белый)

ЛНВК.468381.035-02.03

2

2

1

-

1

6 Комплект монтажных частей

ЛНВК.464951.003-ХХ

1

1

1

1

1

7 Руководство по технической

эксплуатации

ЛНВК.464511.010-03 РЭ

1

1

1

1

1

8 Регламент технического

обслуживания

ЛНВК.464511.010 РО

1

1

1

1

1

9 Паспорт сводный

ЛНВК.464511.010-ХХ ПС

1

1

1

1

1

10 Этикетка

ЛНВК.464511.009-01 ЭТ

1

1

1

1

1

11 Этикетка

ЛНВК.468345.007 ЭТ

1

1

1

1

1

12 Этикетка

ЛНВК.468567.006 ЭТ

-

1

-

1

1

13 Этикетка

ЛНВК.468567.005 ЭТ

1

-

1

-

-

14 Этикетка

ЛНВК.468381.035-02.03 ЭТ

2

2

1

-

1

Примечание - ХХ соответствует номеру исполнения радиостанции.

023.10.00

Дек 16/14

2 ОПИСАНИЕ

2.1 Описание структурной схемы радиостанции

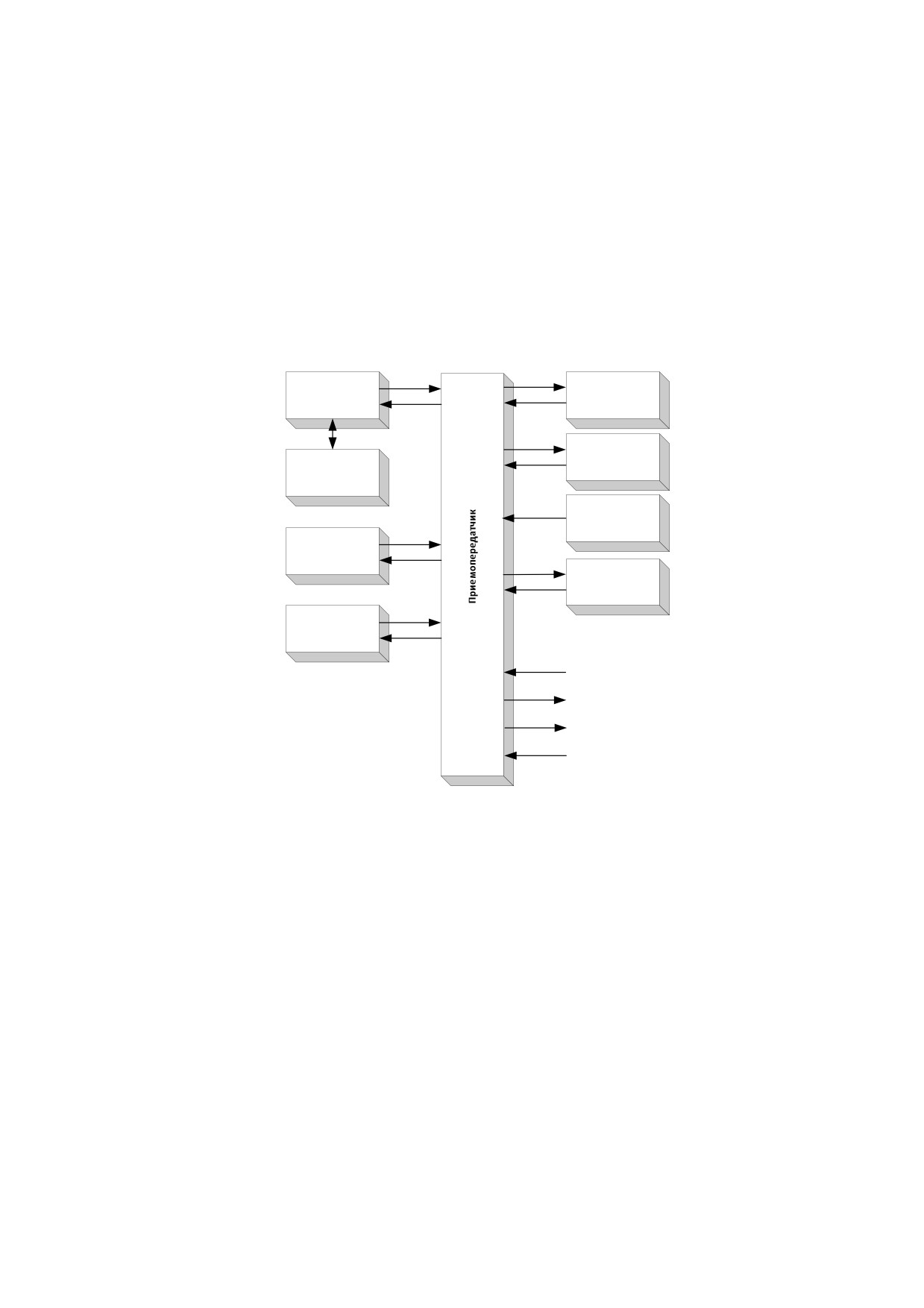

Структурная схема основного варианта исполнения радиостанции и ее взаимодействие

со смежными системами приведены на рисунке 1.

Кроме радиостанции на рисунке представлены авиагарнитура, аппаратура АВСК, аппара-

тура амплитудной телеграфии, аппаратура СА.

Антенное

согласующее

АГ

устройство

АВСК

Антенна

Ключ А1А

Пульт

управления

СА

Пульт

управления

Тангента

Готов

Настройка

Включена СА

Рисунок 1 - Структурная схема подключения радиостанции

Пульты управления обеспечивают управление режимами работы радиостанции, а авиа-

гарнитура, аппаратура СА, АВСК, аппаратура амплитудной телеграфии служат источни-

ками и приемниками передаваемой и принимаемой информации.

Таблица 5

Наименование параметра

Значение параметра

1 Число каналов последовательного ввода/вывода

5/5

2 Обмен информацией между приемопередатчиком и

ГОСТ 18977 (ARINC-429),

устройством управления

RS-422, RS-232

3 Напряжение питания от бортсети переменного трех-

фазного тока постоянной частоты (400±20) Гц, В

104 - 122

4 Потребляемая мощность, ВА, не более

1400

5 Масса, кг, не более

14,4

Блок выполнен в негерметичном исполнении для самолетов с высотой полета до

28000 м.

2.1.2 Блок Б10А-ПрП

Блок Б10А-ПрП (рама) предназначен для установки блока приемопередатчика, защиты

(амортизации) его от внешних механических воздействий, принудительного воздушного

охлаждения и подключения к электрической разводке самолета.

Блок Б10А-ПрП выполнен в негерметичном исполнении для самолетов с высотой поле-

та до 15000 м.

Остальные технические данные блока Б10А-ПрП приведены в таблице 6.

Таблица 6

Наименование параметра

Значение параметра

1 Напряжение питания переменного трехфазного тока ча-

стотой 400 Гц (от блока Б1А-ПрП), В

115

2 Масса, кг, не более

2,9

Таблица 7

Наименование параметра

Значение параметра

1 Число каналов последовательного ввода/вывода

1

2 Обмен информацией с приемопередатчиком

последовательный диффе-

ренциальный код по RS-485

3 Напряжение питания от однофазной сети перемен-

ного тока частотой 400 Гц (от блока Б1А-ПрП), В

115

4 Масса, кг, не более:

Б5А1-ПрП

6,9

Б5А2-ПрП

5,8

2.1.4 Пульт управления

Блок Б7П1-ПрК (пульт управления) предназначен для ручного управления радиостан-

цией и обеспечивает:

- регулировку громкости радиостанции;

- включение и отключение ПШ;

- включение и выключение радиостанции;

- передачу управления на другой источник управления;

- выбор рабочих режимов канального или всеволнового пульта и регулировка мощно-

сти;

- регулировку тона слухового приема сигналов амплитудного телеграфа;

- установку неоперативных предполетных режимов;

- выбор режимов работы радиостанции в сервисном режиме;

- отображение режимов работы радиостанции.

Основные технические характеристики пульта управления приведены в таблице 8.

Таблица 8

Наименование параметра

Значение параметра

1 Число каналов последовательного ввода/вывода

1/1

2 Обмен информацией с приемопередатчиком

последовательный дифферен-

циальный код по RS-422

3 Напряжение питания от сети постоянного тока (от

блока Б1А-ПрП), В

27

4 Напряжение питания цепей подсвета, В, не более

6

5 Масса, кг, не более

0,35

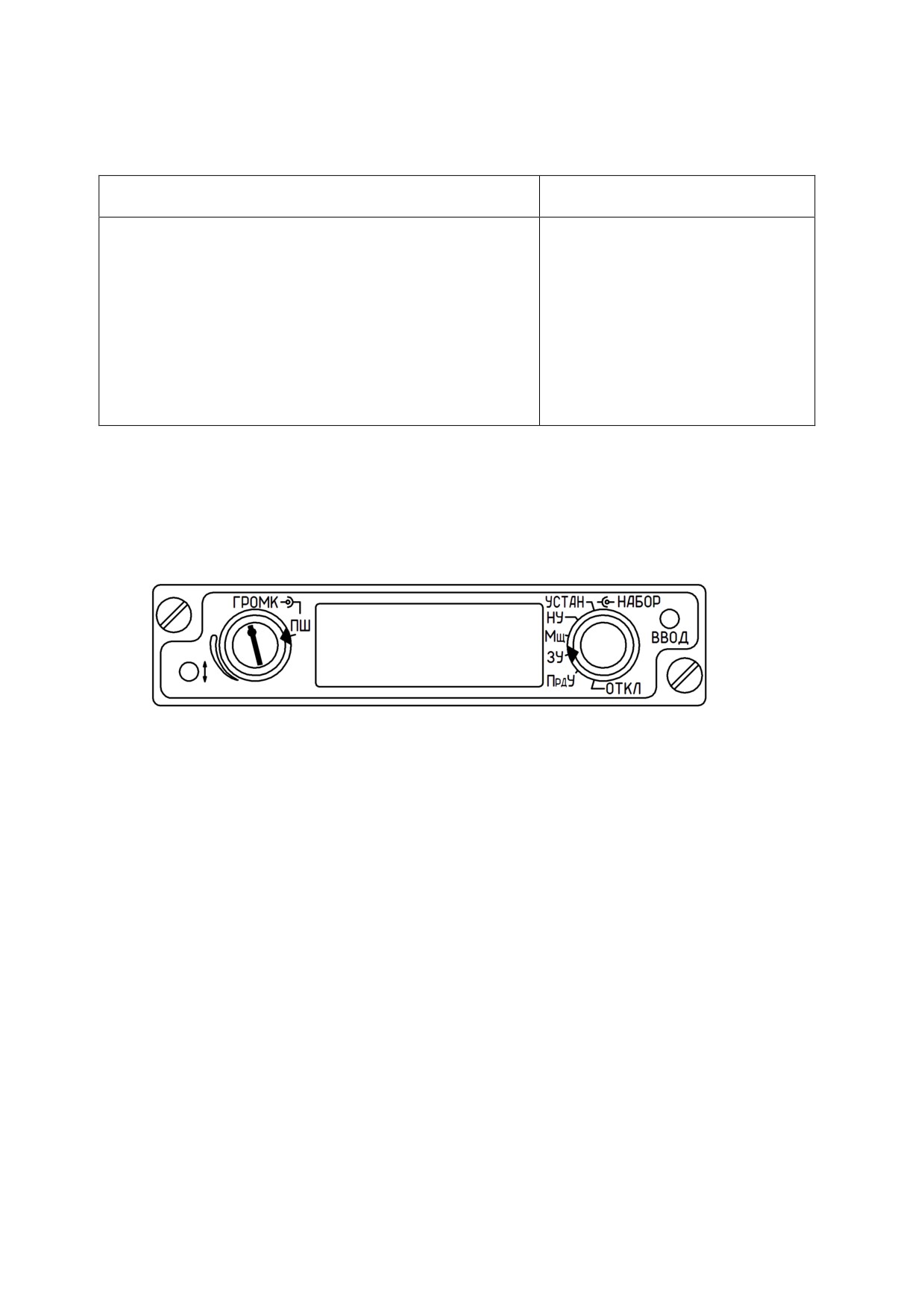

Внешний вид лицевой панели пульта управления приведен на рисунке 2. Цвет пульта -

черный, подсвет надписей - белый.

Примечание - Цвет пульта управления может быть серо-голубым (определяется дого-

вором).

Рисунок 2 - Внешний вид лицевой панели пульта управления

На лицевой панели ПУ расположены следующие органы управления и индикации:

- экран с двумя строками 12-разрядных буквенно-цифровых индикаторов режимов ра-

боты радиостанции;

- нижняя ручка сдвоенного поворотного переключателя для включения и отключения

ПШ, верхняя ручка - для регулировки громкости радио;

- нижняя ручка сдвоенного поворотного переключателя ОТКЛ-ПрдУ-ЗУ-Мщ-НУ-УСТАН

- для отключения, передачи управления на пульт-дублер (ОПУ), выбора режимов рабо-

ты радиостанции, верхняя ручка НАБОР - для оперативного ввода и коррекции пара-

метров работы радиостанции;

- кнопка

 (трансфер) для быстрой смены рабочей и предварительно установленной

частоты в режиме НУ, выхода из меню режимов, включения регулировки тона слухового

приема сигналов амплитудного телеграфа;

- кнопка ВВОД для ввода установленной информации.

2.2 Описание конструкции радиостанции

Радиостанция состоит из приемопередатчика, устанавливаемого на амортизационной

раме, блока АСУ и пульта управления (или без него) в соответствии с вариантом испол-

нения изделия. Варианты исполнения радиостанции приведены в таблице 4 настоящего

РЭ.

2.2.1 Описание конструкции приемопередатчика

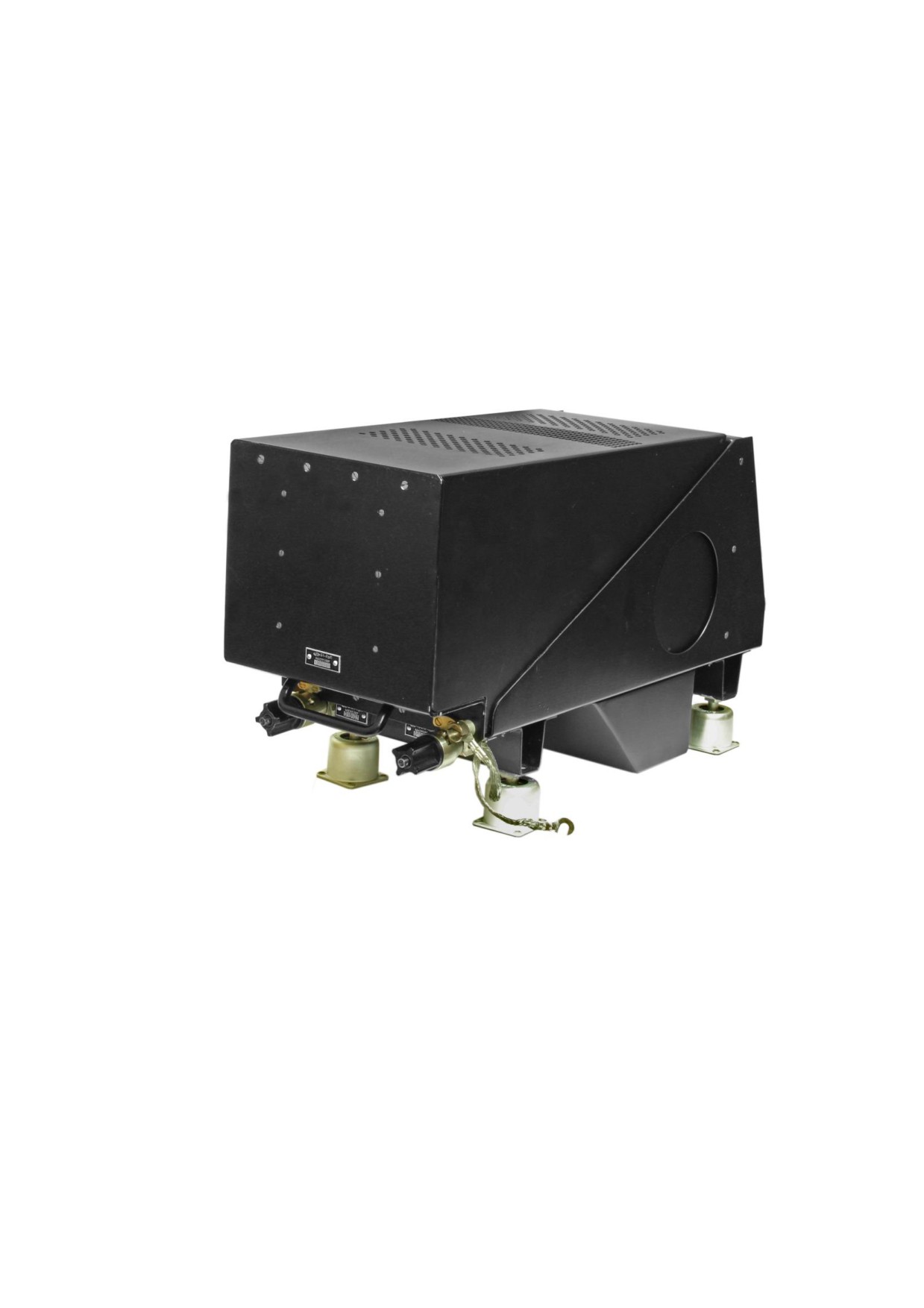

Внешний вид приемопередатчика на раме приведен на рисунке 3.

Рисунок 3 - Внешний вид приемопередатчика на раме

Корпус приемопередатчика представляет собой каркас, состоящий из шасси с закреп-

ленными в нем составляющими модулями и встроенными вентиляторами для охлажде-

ния. Снаружи блок закрывается кожухом, в котором выполнена перфорация для обес-

печения охлаждения конструкции.

На передней панели блока установлены клемма заземления, упоры для закрепления

блока на раме и ручка для переноски блока.

На задней панели блока приемопередатчика установлен комбинированный соединитель

типа СКП-345 для осуществления внешних электрических соединений блока. Блок уста-

навливается на раме и фиксируется на ней с помощью зажимов специальной конструк-

ции.

Рама представляет собой платформу, на которой закреплены зажимы для фиксации

блока. На задней стенке рамы при монтаже ее на объекте устанавливается соедини-

тель, автоматически сочленяющийся при установке блока на раму с ответной частью,

расположенной на задней панели блока. Для защиты блока от механических нагрузок на

раме имеются четыре амортизатора типа АПН.

Габаритный чертеж блока приведен в приложении А.

2.2.2 Описание конструкции блока Б5А2-ПрП

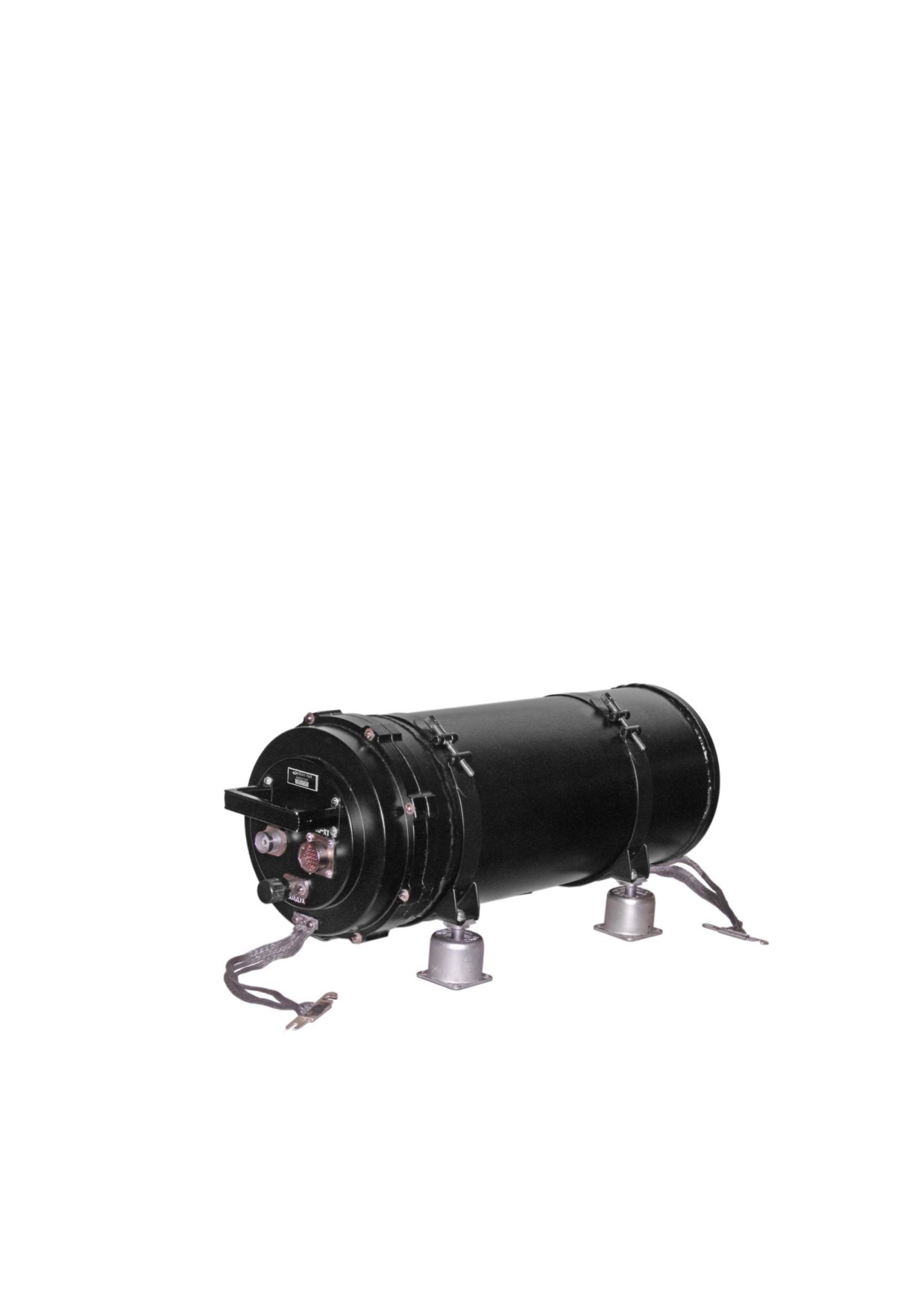

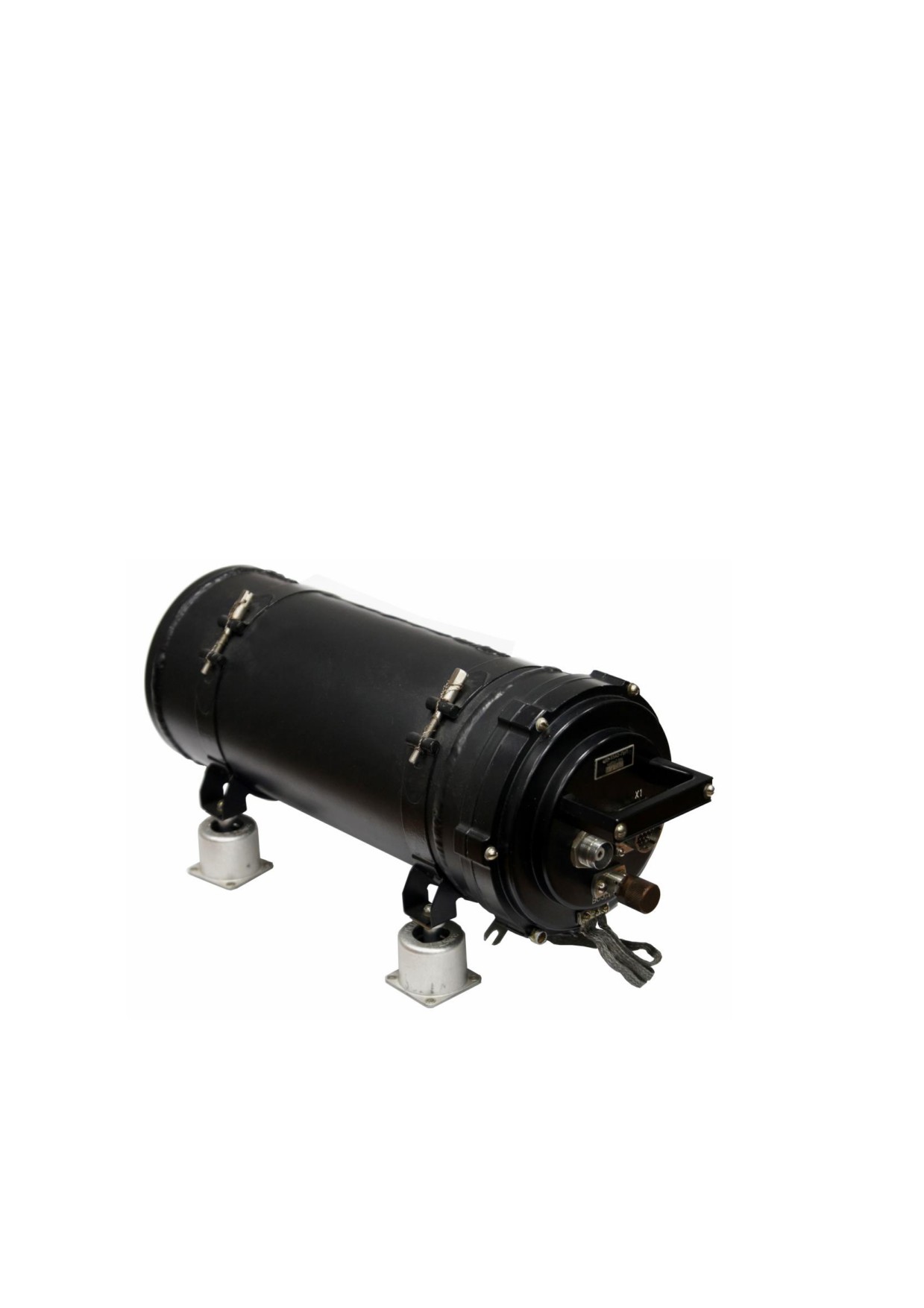

Внешний вид блока Б5А2-ПрП приведен на рисунке 4.

Рисунок 4 - Внешний вид блока Б5А2-ПрП

Блок выполнен в круглом герметичном корпусе, который закреплен хомутами на крон-

штейнах с четырьмя амортизаторами типа АПН.

Несущей частью блока является шасси, с установленными на нем стеклотекстолитовой

платой с катушками индуктивности. Кронштейны с высокочастотными реле и платами

конденсаторов закрыты экранами, а трансформатор и барометрическое реле находятся

около передней панели.

В нижней части шасси расположены плата управления, кронштейн с катушками индук-

тивности и высокочастотное реле.

К передней панели крепится крышка, с установленной на ней вилкой СНЦ28/19, розет-

кой СРГ50-312, ручкой, шиной заземления и штуцером для подключения наддува с при-

соединительной резьбой М12х1.

Шасси с крышкой устанавливаются в кожух, на задней части которого находится антен-

ный ввод и шина заземления.

Крышка и кожух крепятся между собой герметично через уплотнительные прокладки

винтами М4.

Габаритный чертеж блока приведен в приложении А.

2.2.3

Описание конструкции блока Б5А1-ПрП

Внешний вид блока Б5А1-ПрП приведен на рисунке 5.

Рисунок 5 - Внешний вид блока Б5А1-ПрП

Блок Б5А1-ПрП выполнен в круглом герметичном корпусе, который закреплен хомутами

на кронштейнах с четырьмя амортизаторами типа АПН.

содержание      ..      1       2         ..

///////////////////////////////////////
