ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ ППКОП 019-1-15 "ПИКЕТ-2". РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДАЭ 100.237.000 РЭ

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ ППКОП 019-1-15 "ПИКЕТ-2". РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДАЭ 100.237.000 РЭ - часть 3

ПРИЛОЖЕНИЕ Б схема электрическая принципиальная составных частей прибора

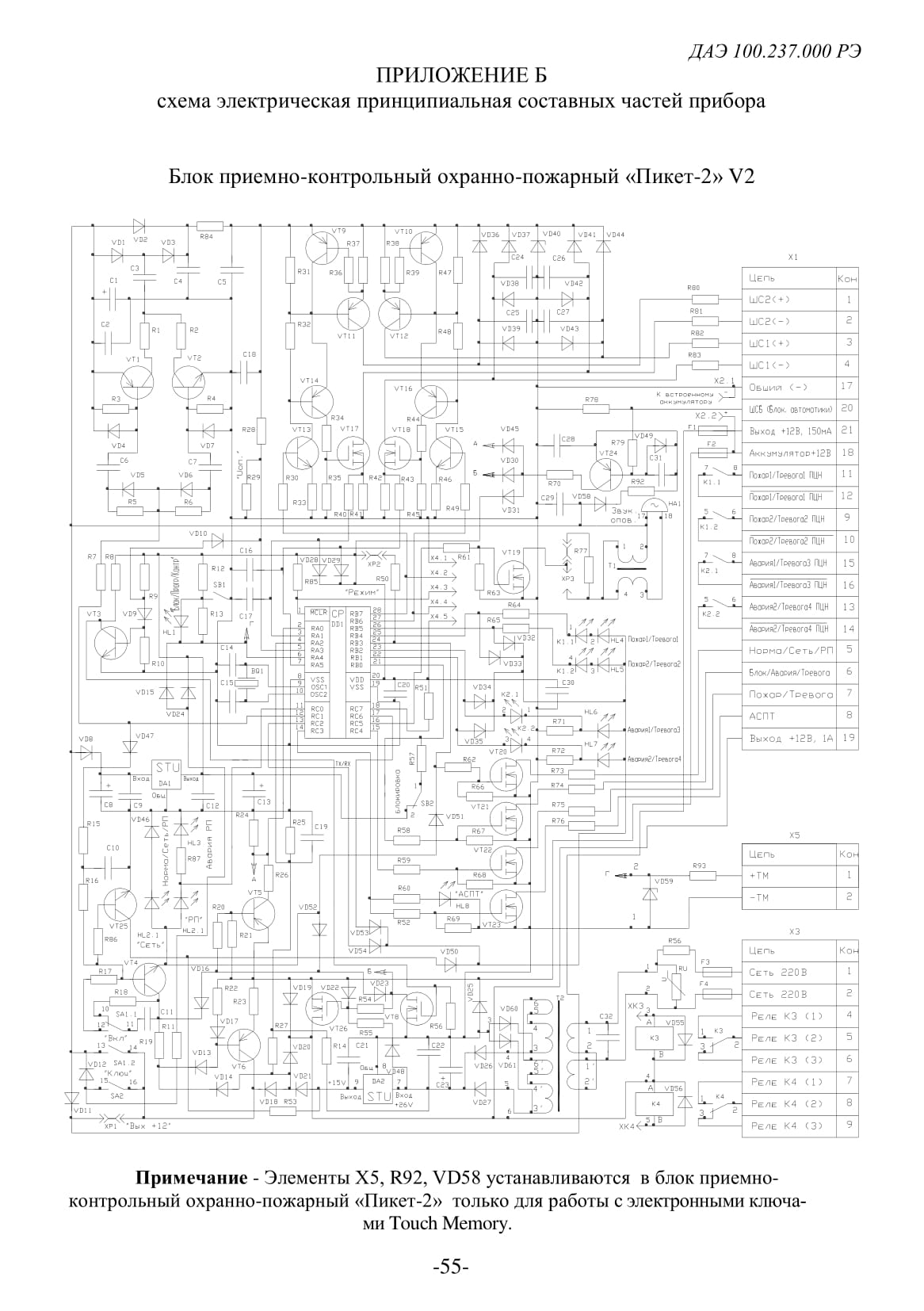

Блок приемно-контрольный охранно-пожарный «Пикет-2» V2

ДАЭ 100.237Л
Примечание - Элементы Х5, R92, VD58 устанавливаются в блок приемноконтрольный охранно-пожарный «Пикет-2» только для работы с электронными ключами Touch Memory.

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Б схема электрическая принципиальная составных частей прибора

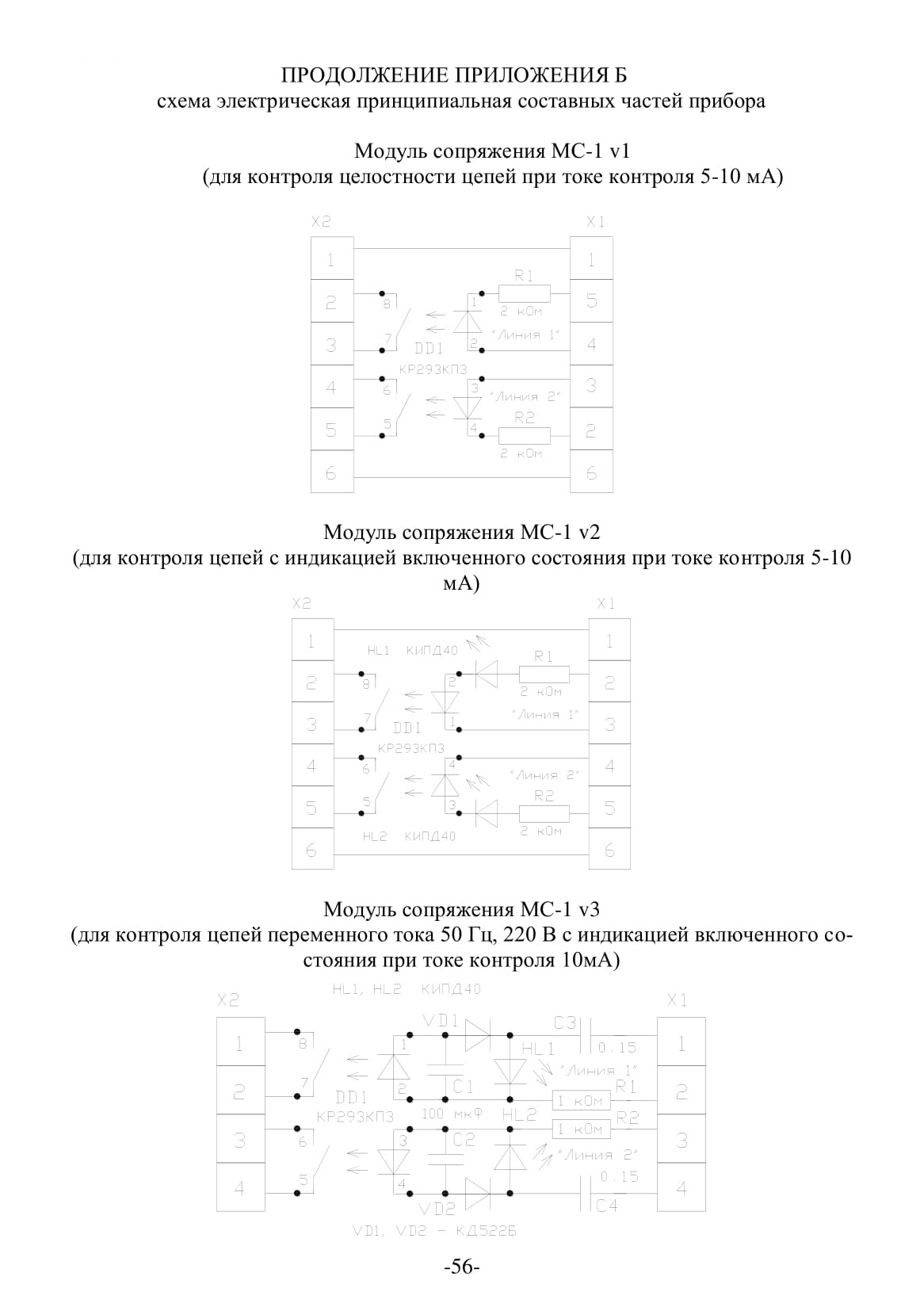

Модуль сопряжения МС-1 vl (для контроля целостности цепей при токе контроля 5-10 мА)

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Б схема электрическая принципиальная составных частей прибора

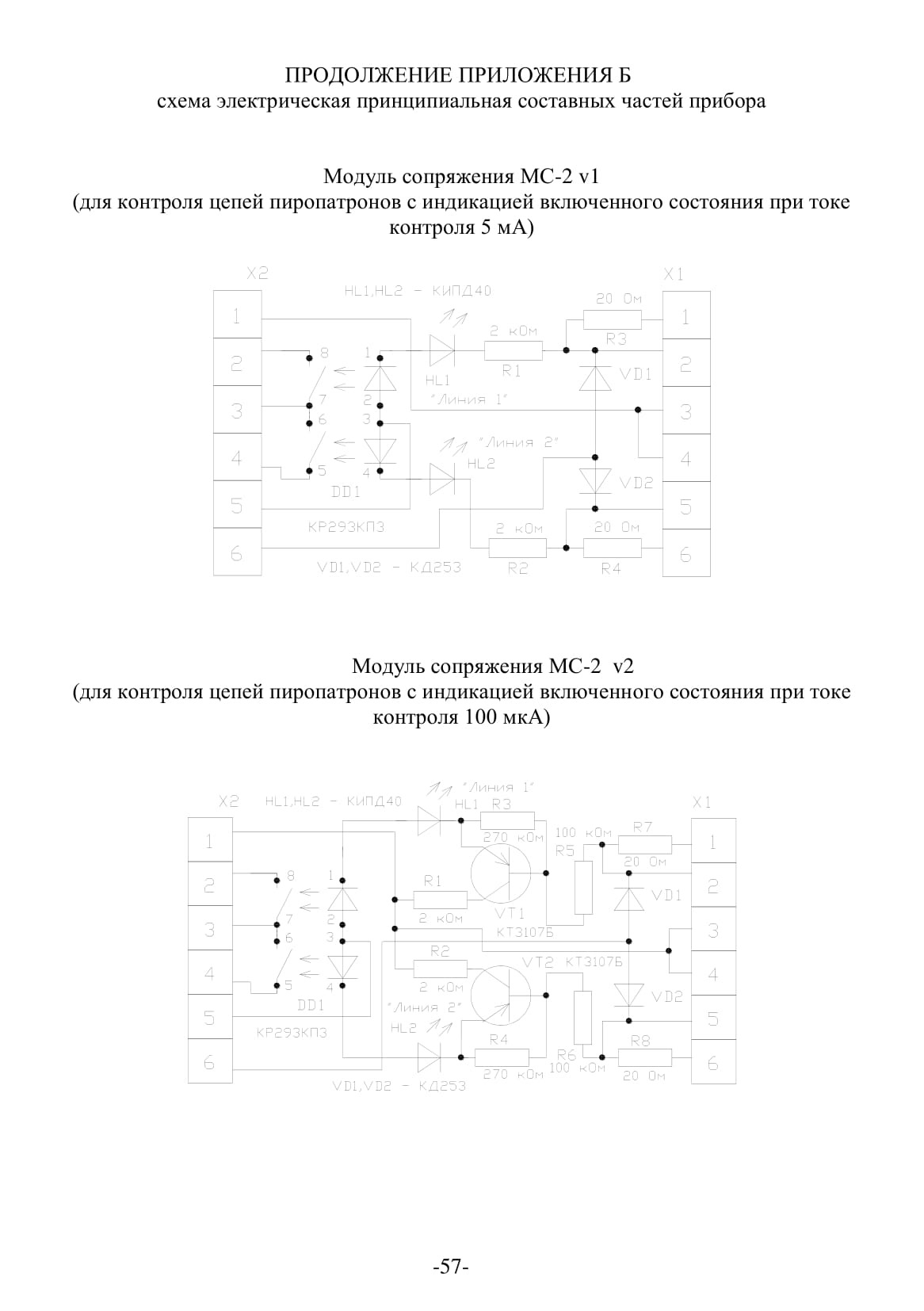

Модуль сопряжения МС-2 vl (для контроля цепей пиропатронов с индикацией включенного состояния при токе контроля 5 мА)

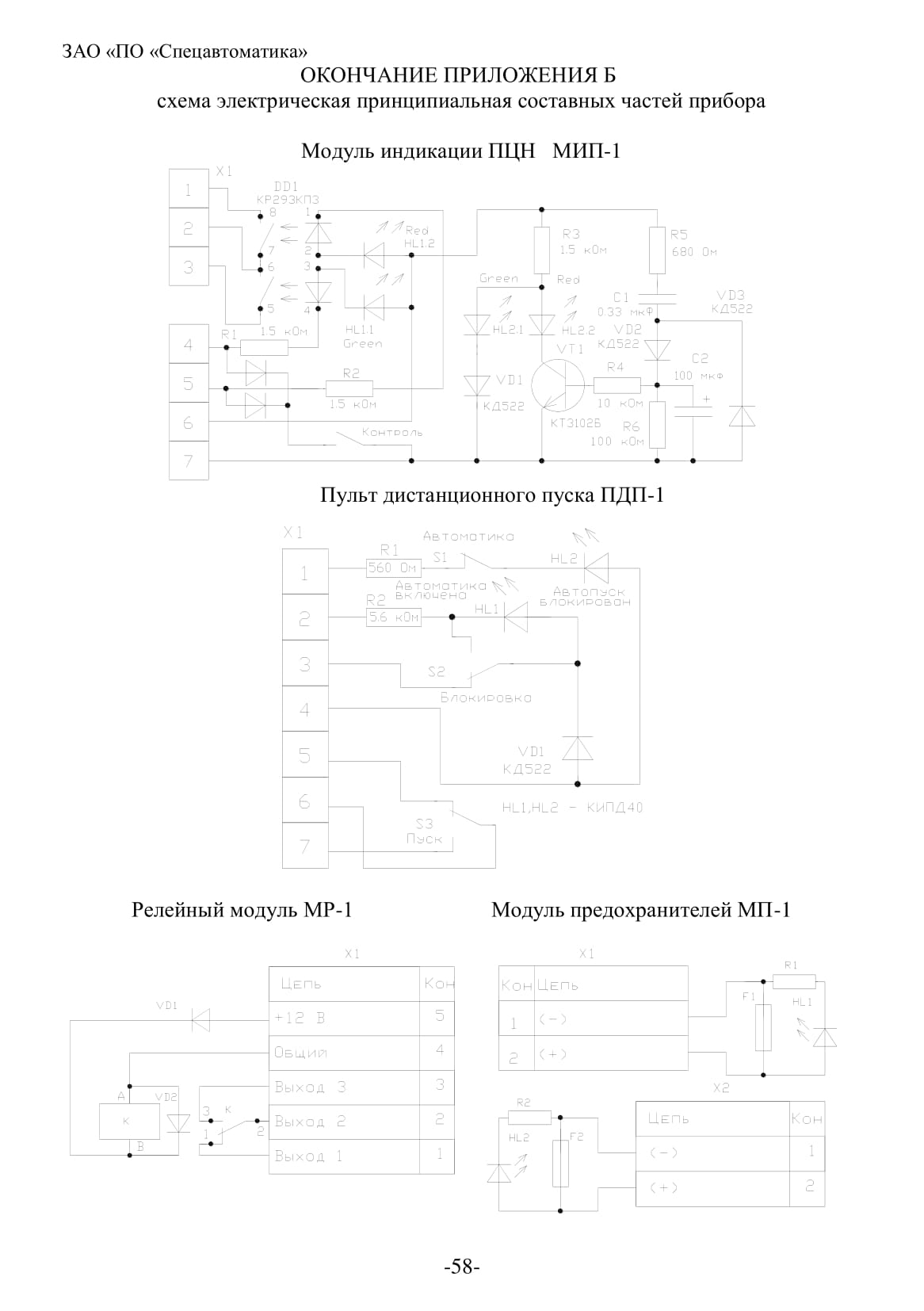

ОКОНЧАНИЕ ПРИЛОЖЕНИЯ Б схема электрическая принципиальная составных частей прибора

ПРИЛОЖЕНИЕ Г

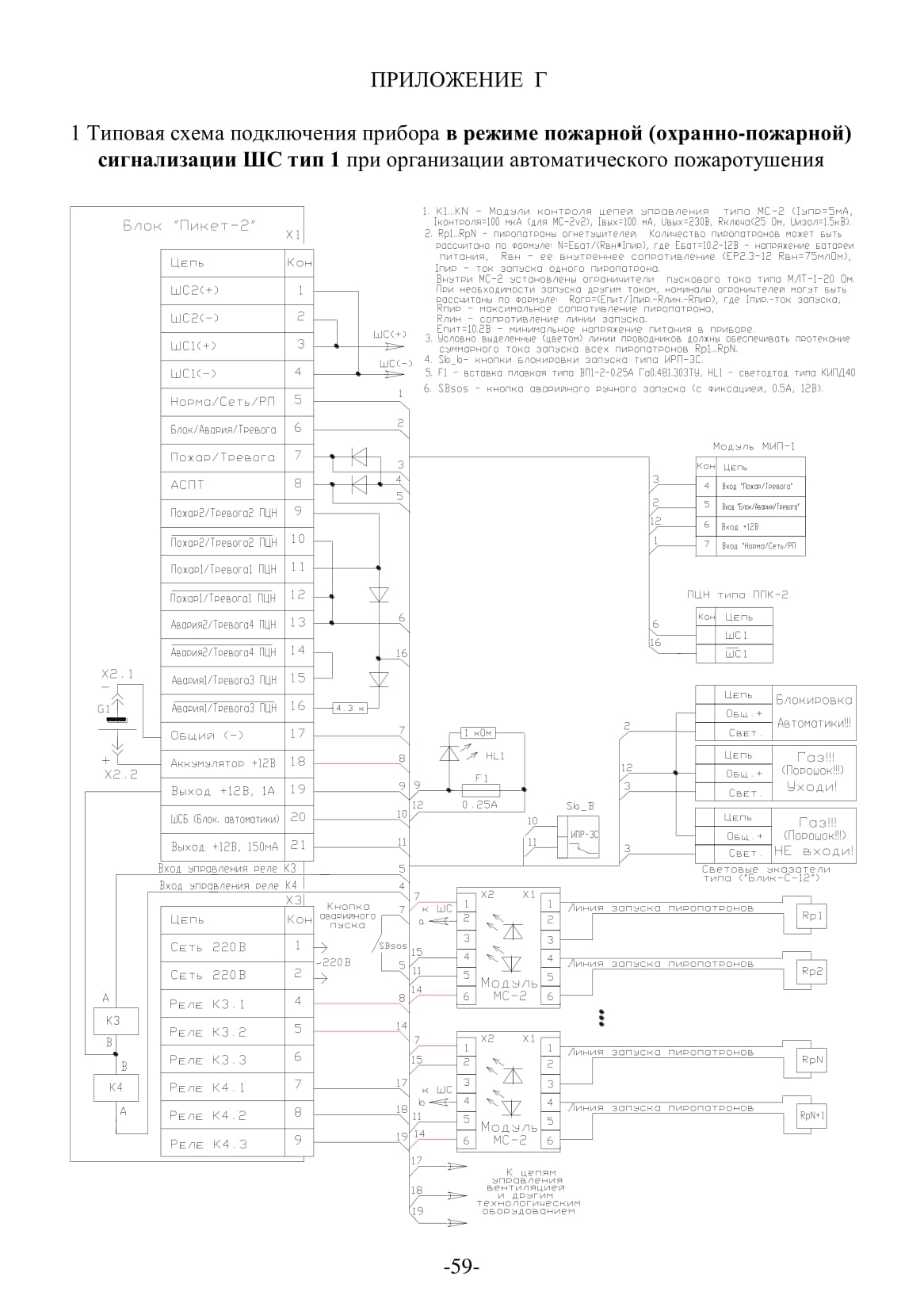

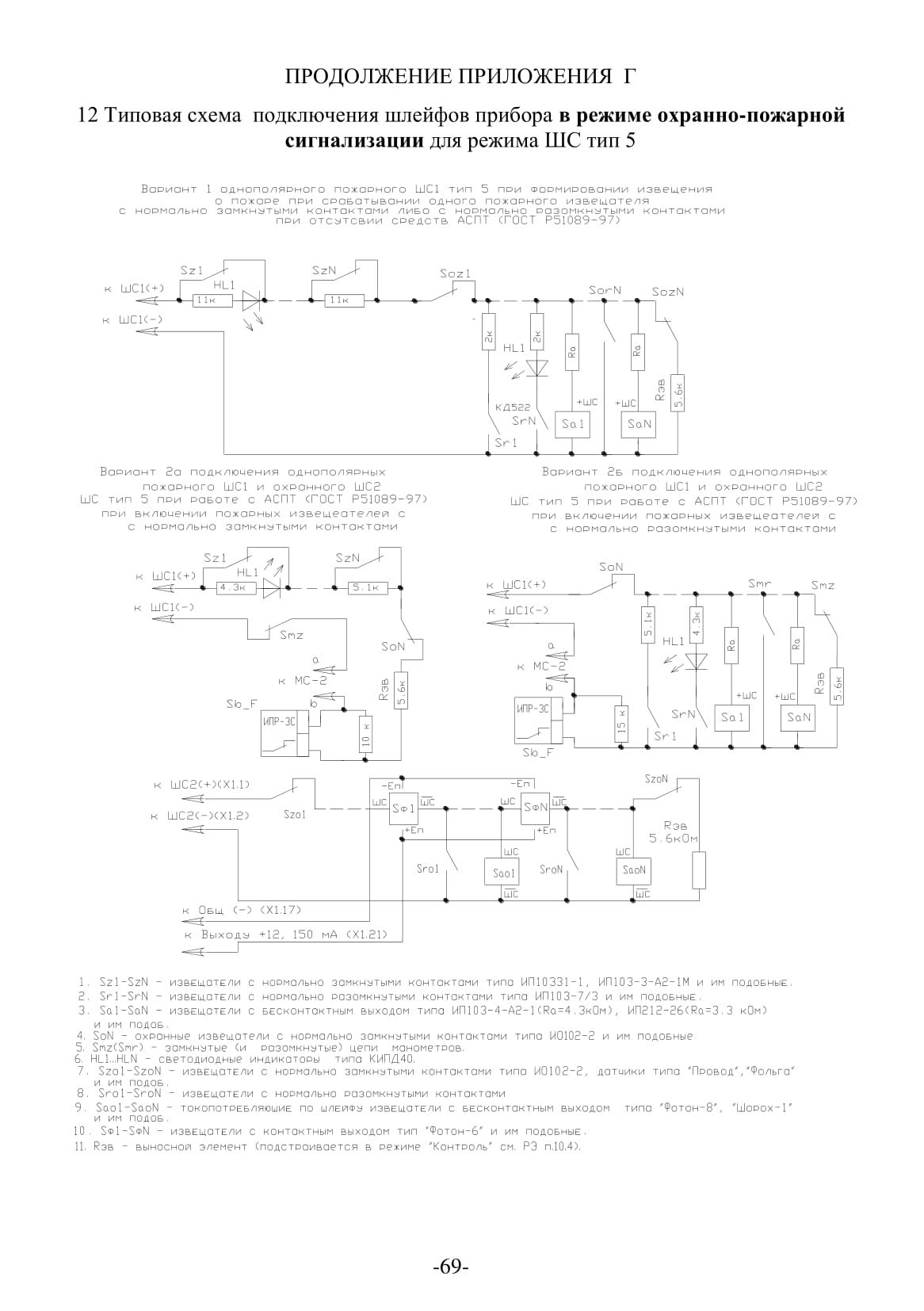

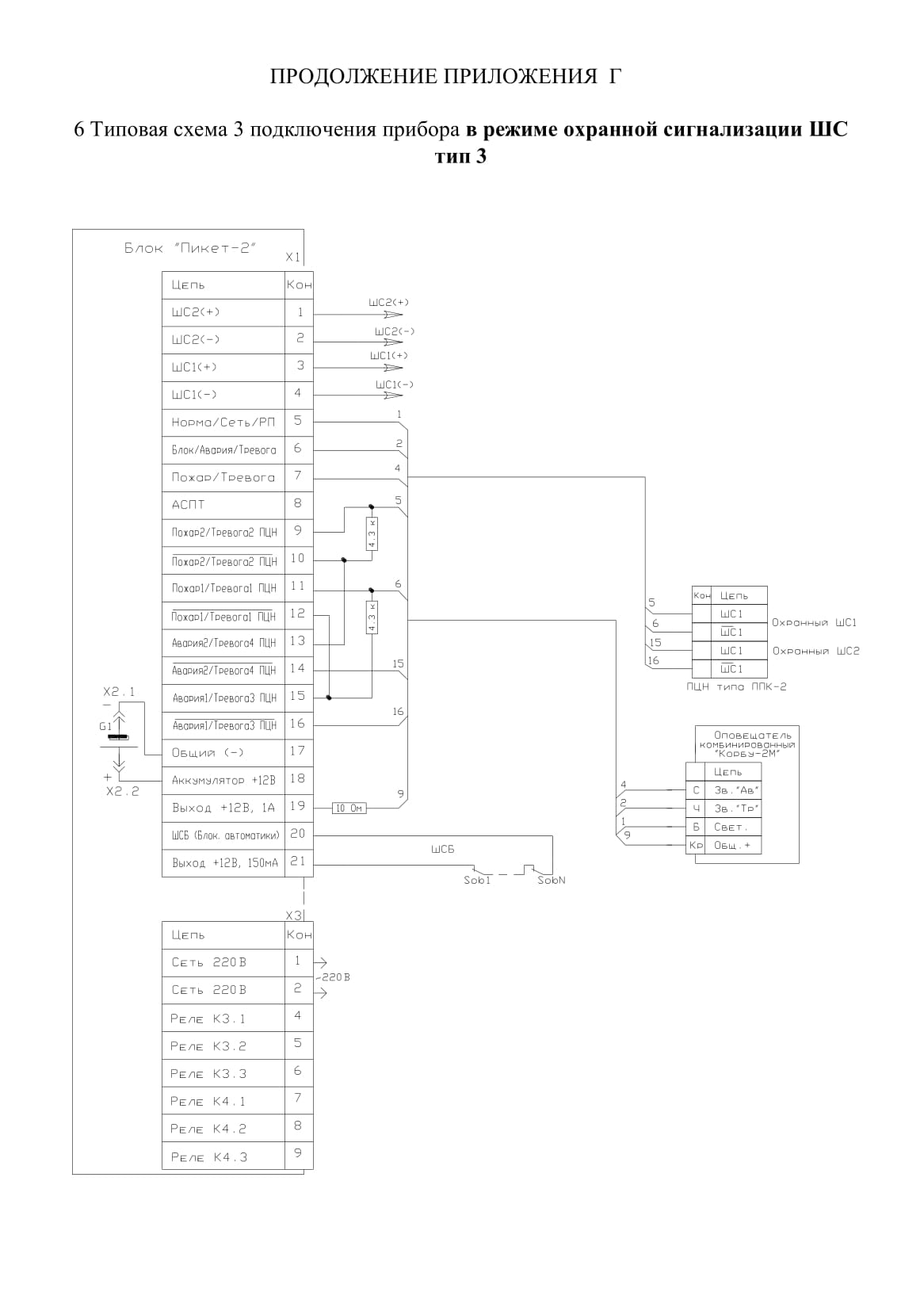

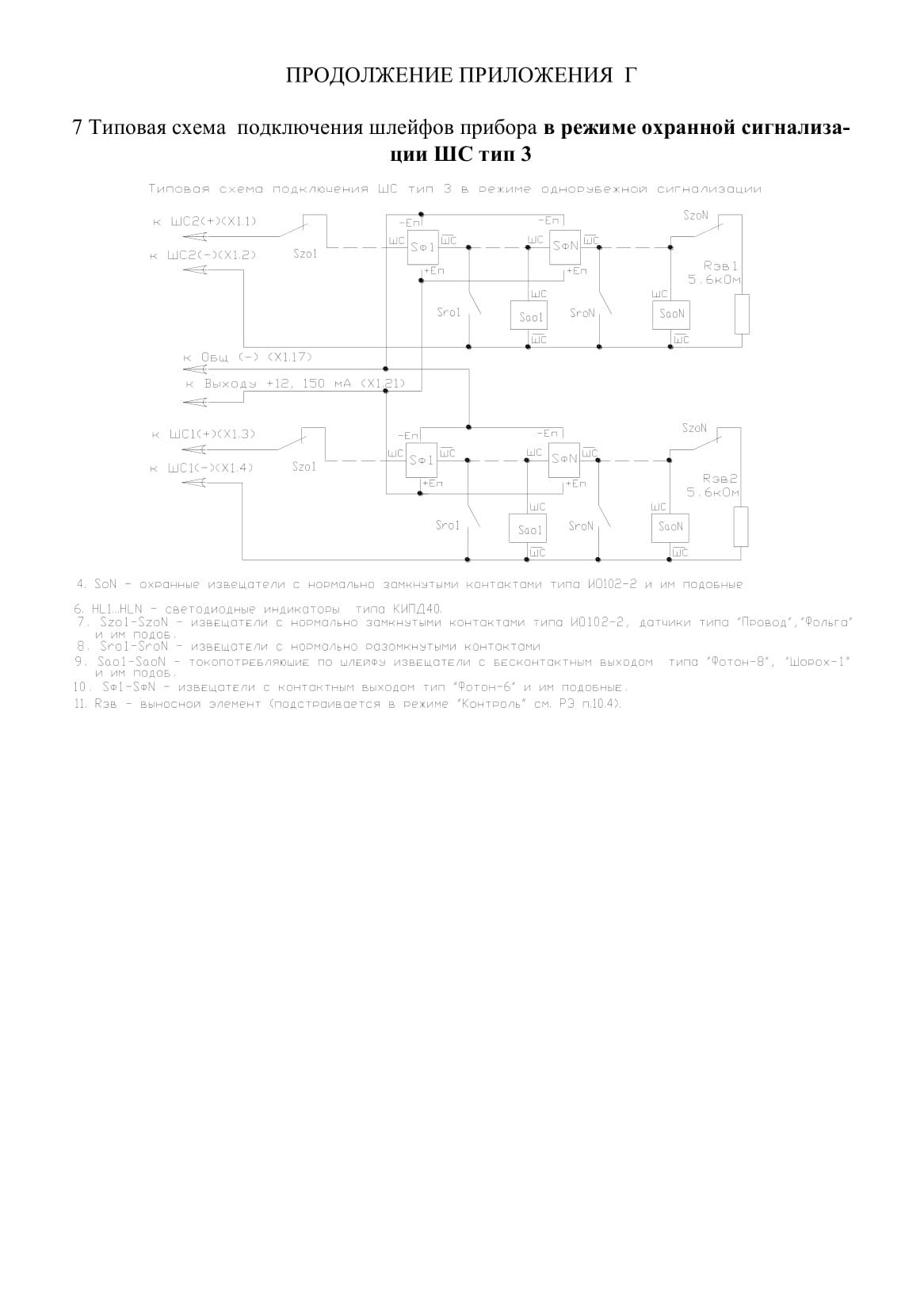

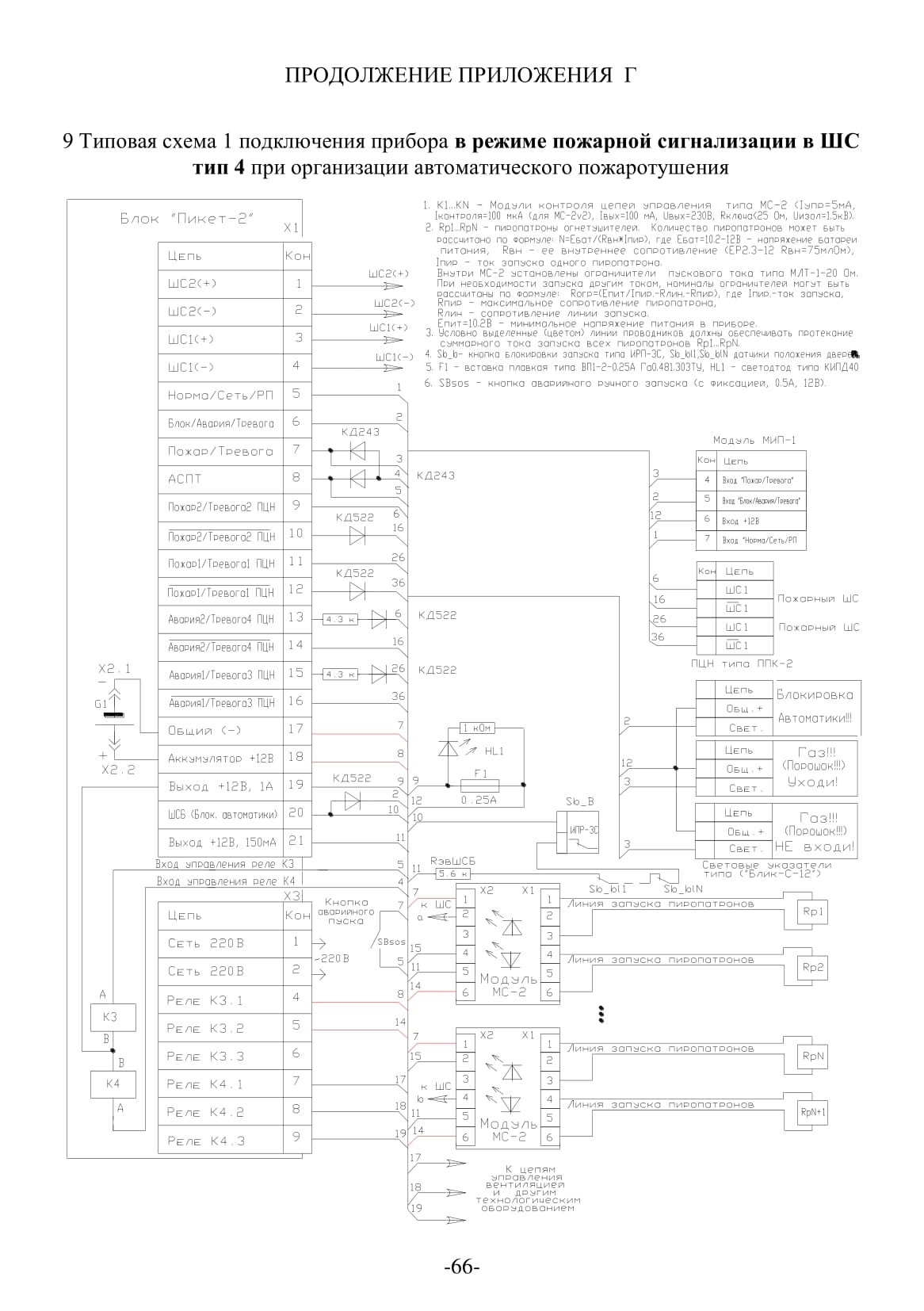

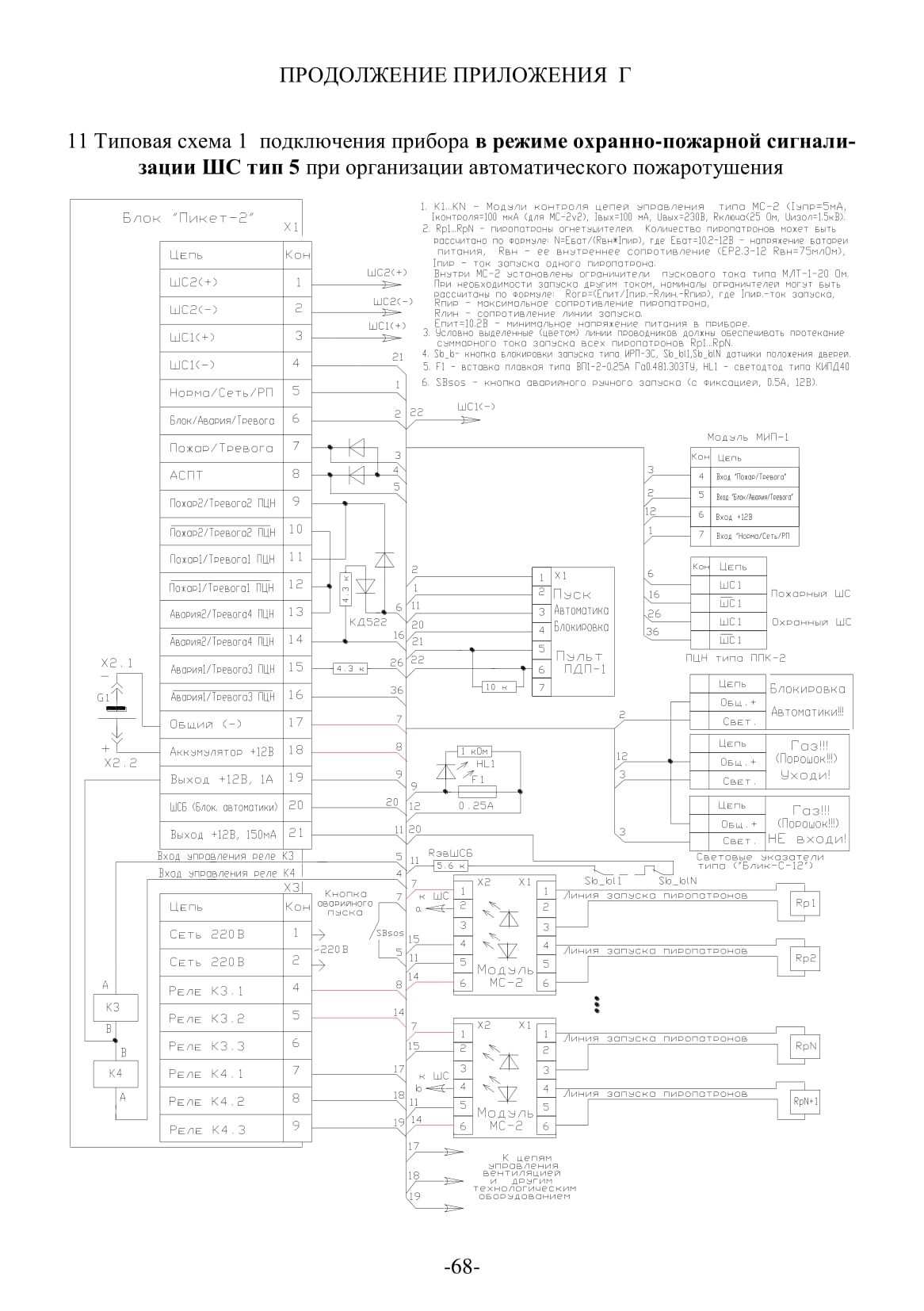

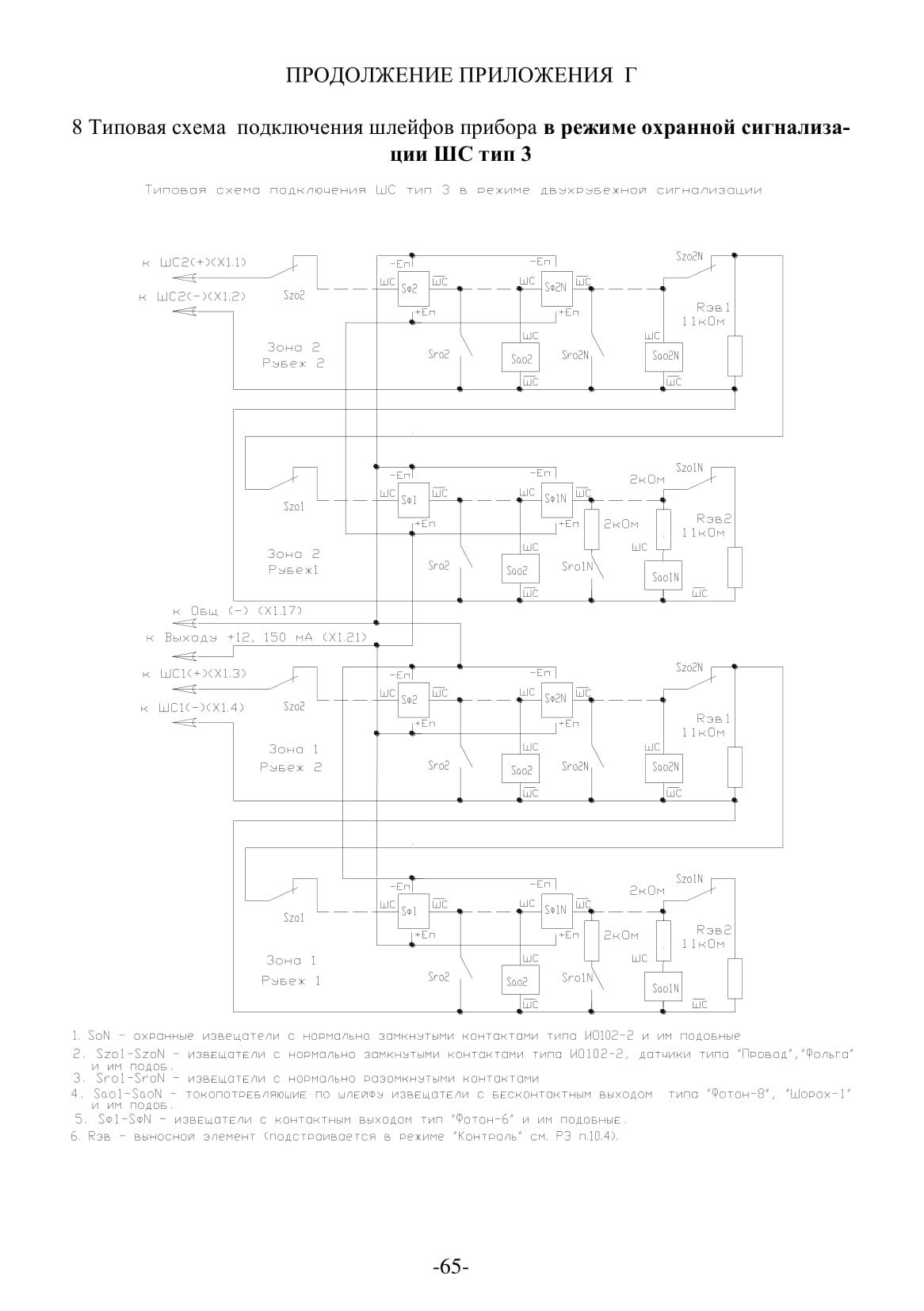

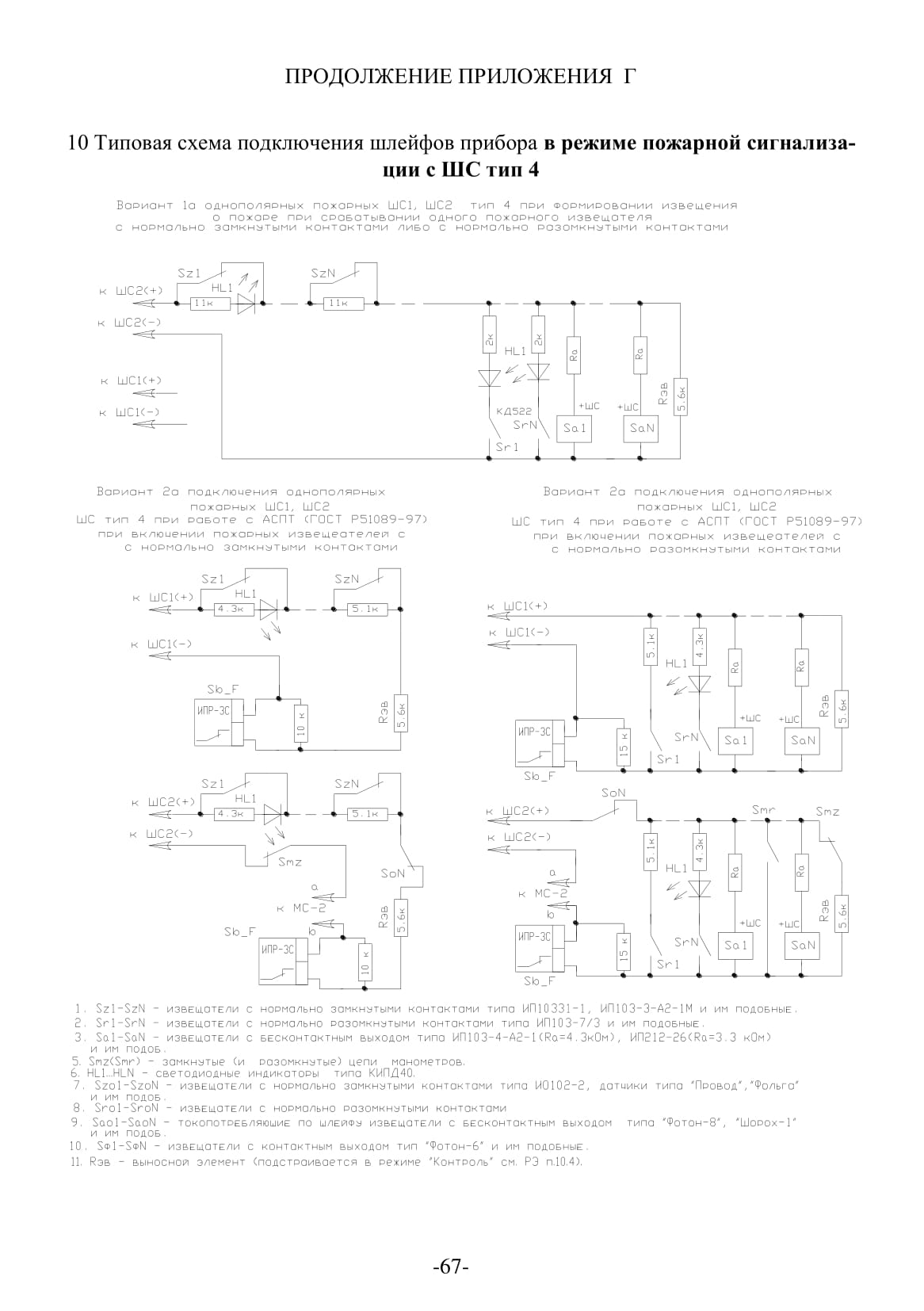

1 Типовая схема подключения прибора в режиме пожарной (охранно-пожарной) сигнализации ШС тип 1 при организации автоматического пожаротушения

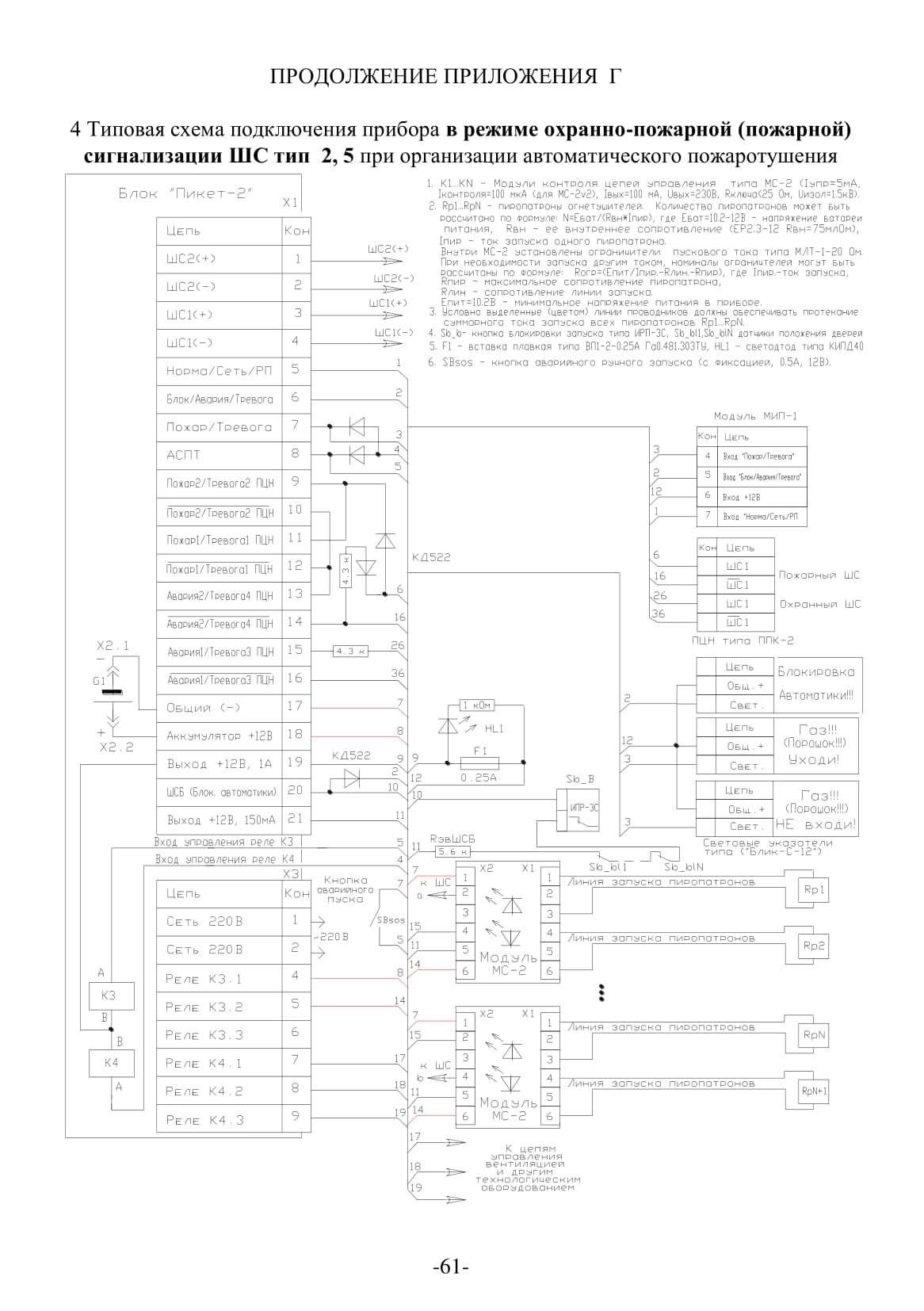

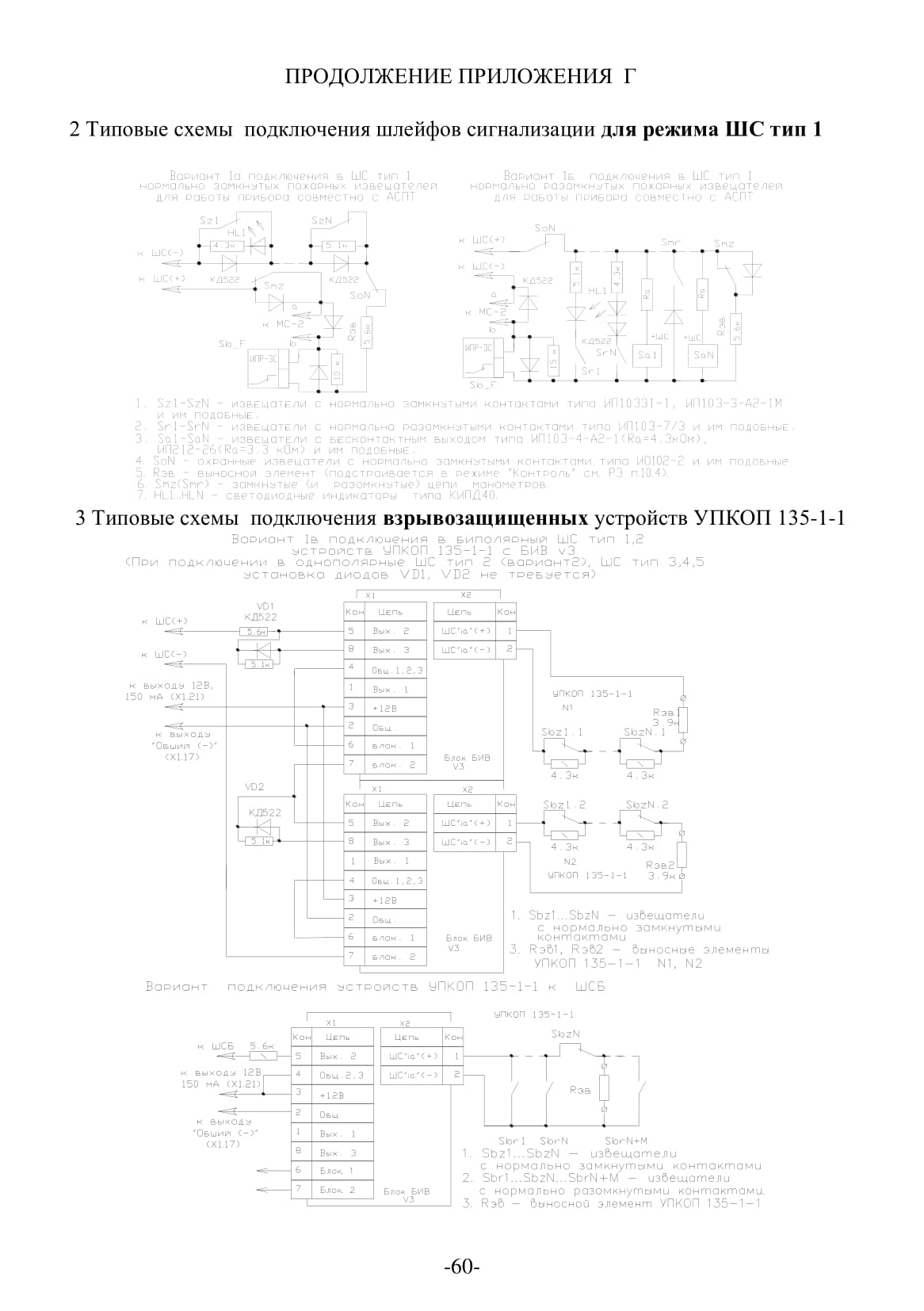

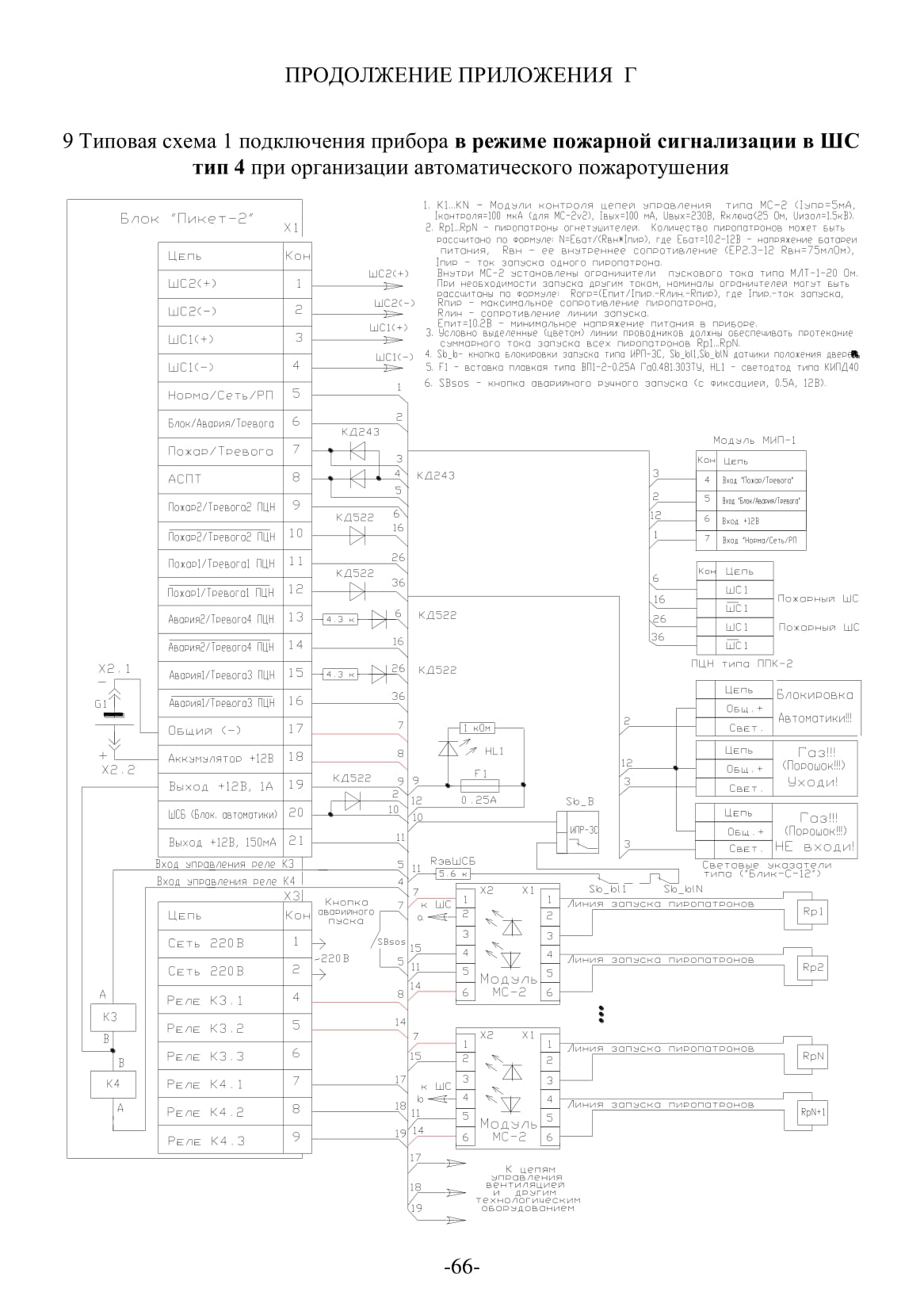

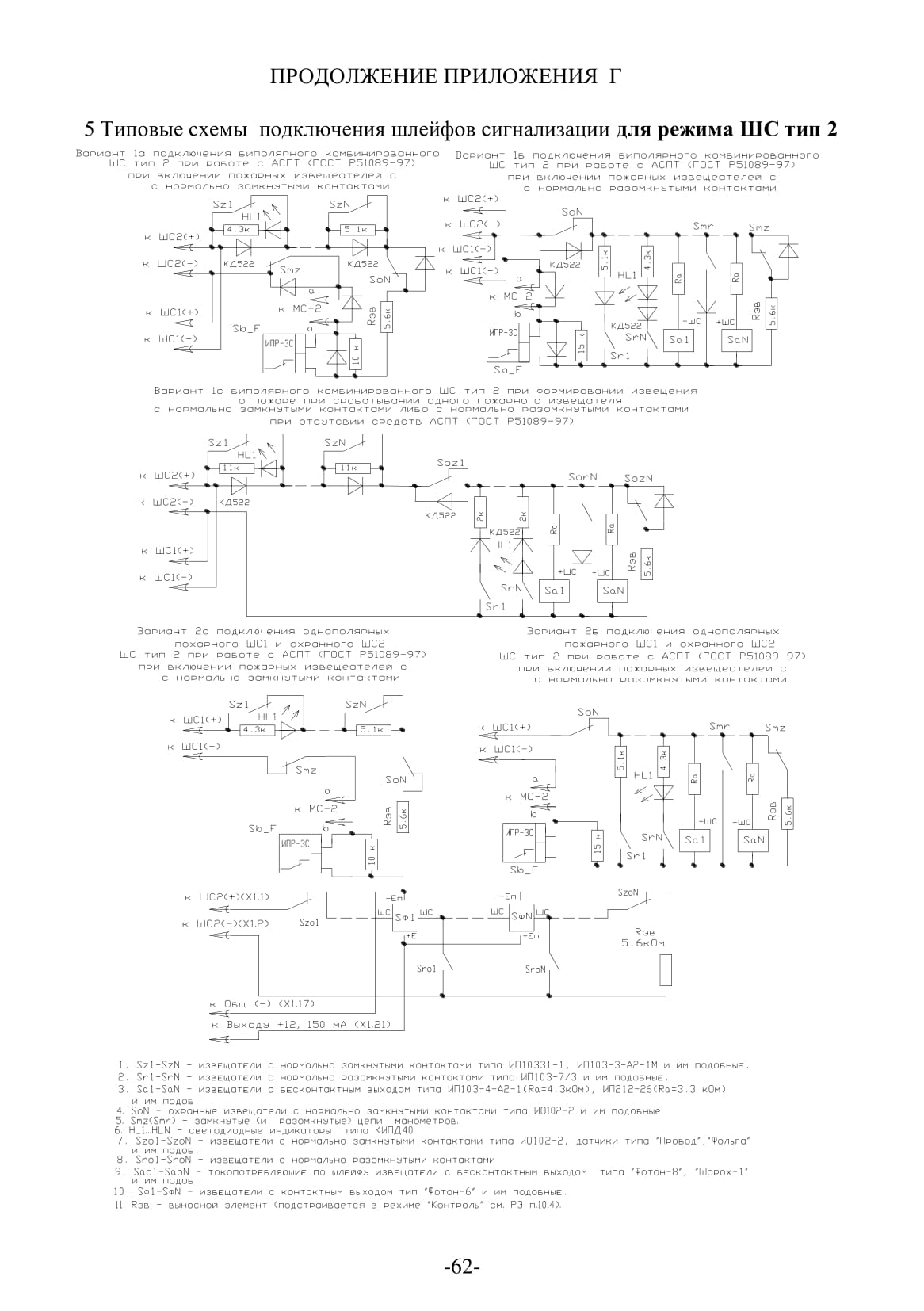

ПРИЛОЖЕНИЕ Д работа прибора «Пикет-2» с электронными ключами Touch Memory

1 Установка электронных ключей Touch Memory и дополнительные возможности прибора "Пикет-2 (по требованию потребителя).

При установке (программировании) электронных ключей в приборе активизируется дополнительный режим работы - цифровой шлейф ТМ. В подтверждение его включения в дежурном режиме работы прибора должны появится короткие световые сигналы индикатора "Блокировка/Программирование/Контроль" с интервалом примерно 1-2с. В данном режиме прибор обеспечивает адресное дистанционное (до 200м) управление по линии ТМ с функциями аналогично работе кнопки "Сброс".

Примечание - В исходном состоянии в приборе не установлен режим работы с электронными ключами. После установки электронных ключей Touch Memory (при записи данных о ключах (их серийных номеров) в EEPROM) функции управления от кнопки "Сброс" при отключении звука, восстановлении режимов ШС блокируются (т.е. прибор управляется в данных режимах только от электронных ключей).

В приборе реализована возможность установки до 28 ключей, по своим функциям делящихся на три типа:

1) тип ключей 1 (до 2 шт.) - данными ключами в режиме пожарной и охранно-пожарной сигнализации обеспечивается режим "Контроль оповещения", т.е. обеспечивается проверка работоспособности световых и звуковых оповещателей (с автоматической проверкой исправности линий связи).

В режиме охранной сигнализации данным типом ключей регулируется доступ в зоны контроля ШС1 и ШС2 (т.е. одновременное снятие, постановка на охрану, включение/выключение дверных замков в обе зоны). В режиме двухрубежной охранной сигнализации снимается с охраны только первый рубеж. Второй рубеж остается в режиме "охрана". В режиме однорубежной сигнализации зоны контролируемые ШС1 и ШС2 полностью снимаются с охраны.

2) тип ключей 2 (до 13 шт.) - данными ключами в режиме пожарной и охранно-пожарной сигнализации при кратковременном касании считывателя обеспечивается выключение режима "Блокировки автоматического пуска" и восстановление ШС. При более длительном удержании (более 10 с) ключа в считывателе обеспечивается восстановление ШС. В режиме формирования извещения "Пожар" данный тип ключей обеспечивает включение/отключение режима блокирования пуска АСПТ.

В режиме охранной сигнализации данный тип ключей обеспечивает порядок доступа в зону контроля ШС1 (т.е. снятие, постановка на охрану, включение/выключение дверных замков). В режиме двухрубежной охранной сигнализации ШС1 снимается с охраны только первый контролируемый рубеж. Второй рубеж, контролируемый ШС1, остается в режиме "охрана". В режиме однорубежной сигнализации контролируемая шлейфом ШС1 зона полностью снимется с охраны.

3) тип ключей 3 (до 13 шт.) - данными ключами в режиме пожарной и охранно-пожарной сигнализации обеспечивает включение режима "ПУСК АСПТ".

Обеспечиваются два режима пуска:

1) При кратковременном касании ключа считывателя (и последующем отпускании) выполняется автоматический пуск АСПТ. В случае открывания дверей (либо открытых дверях) в защищаемое помещение (НПБ-88) режим пуска будет блокирован.

2) При длительном удержании ключа в считывателе (временной интервал примерно 30 с, т.е. до момента пуска средств АСПТ) блокировка пуска от дверей снимется (т.е. выполняется аварийный пуск не зависимо от состояния датчиков положения дверей).

В режиме охранной сигнализации данный тип ключей обеспечивает доступ к охраняемой зоне ШС2 (т.е. снятие, постановка на охрану, включение/выключение дверных замков). В режиме двухрубежной охранной сигнализации ШС2 снимается с охраны только первый контролируемый рубеж. Второй рубеж остается в режиме "охрана". В режиме однорубежнои сигнализации контролируемая шлейфом ШС2 зона полностью снимется с охраны.

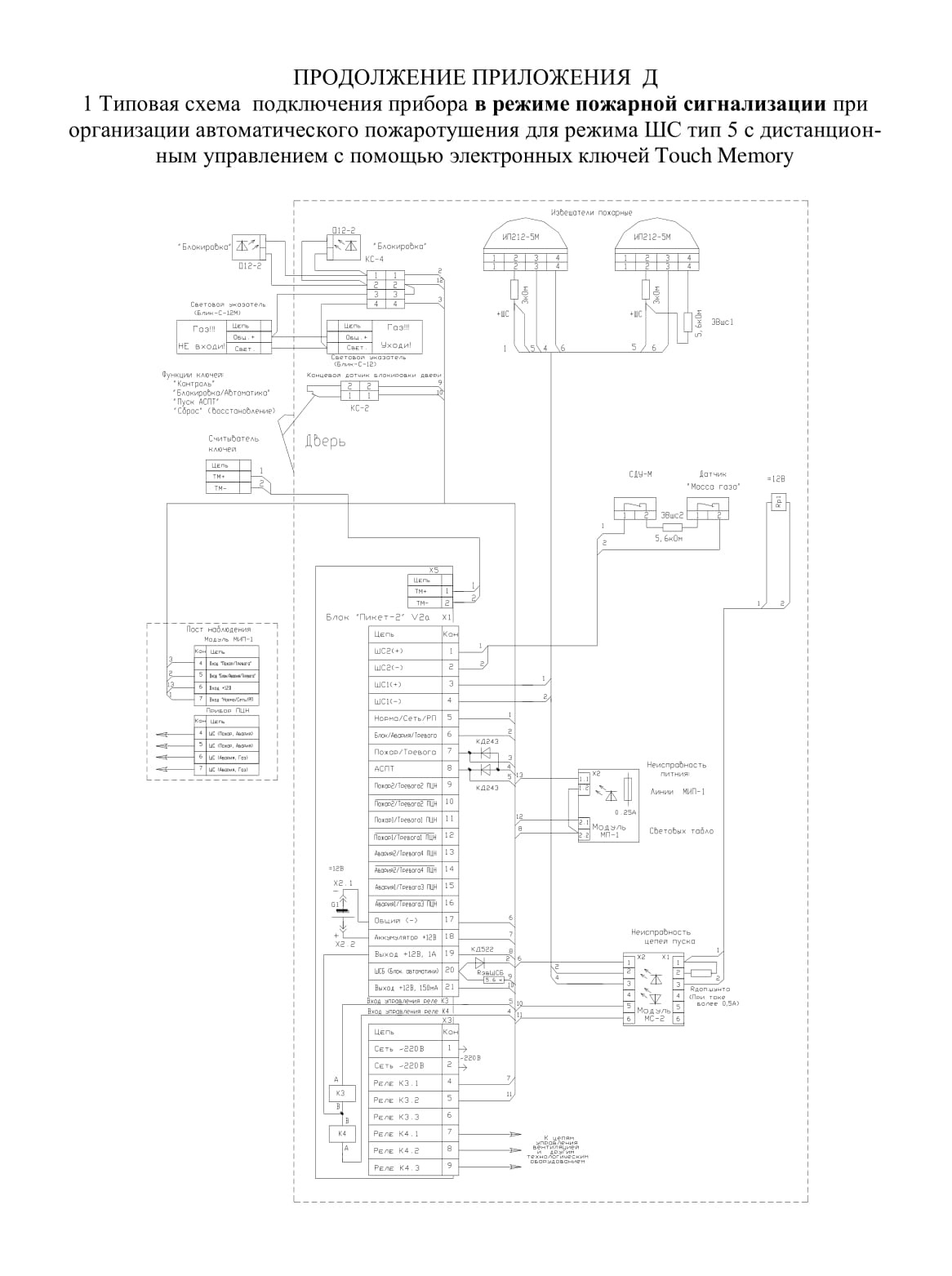

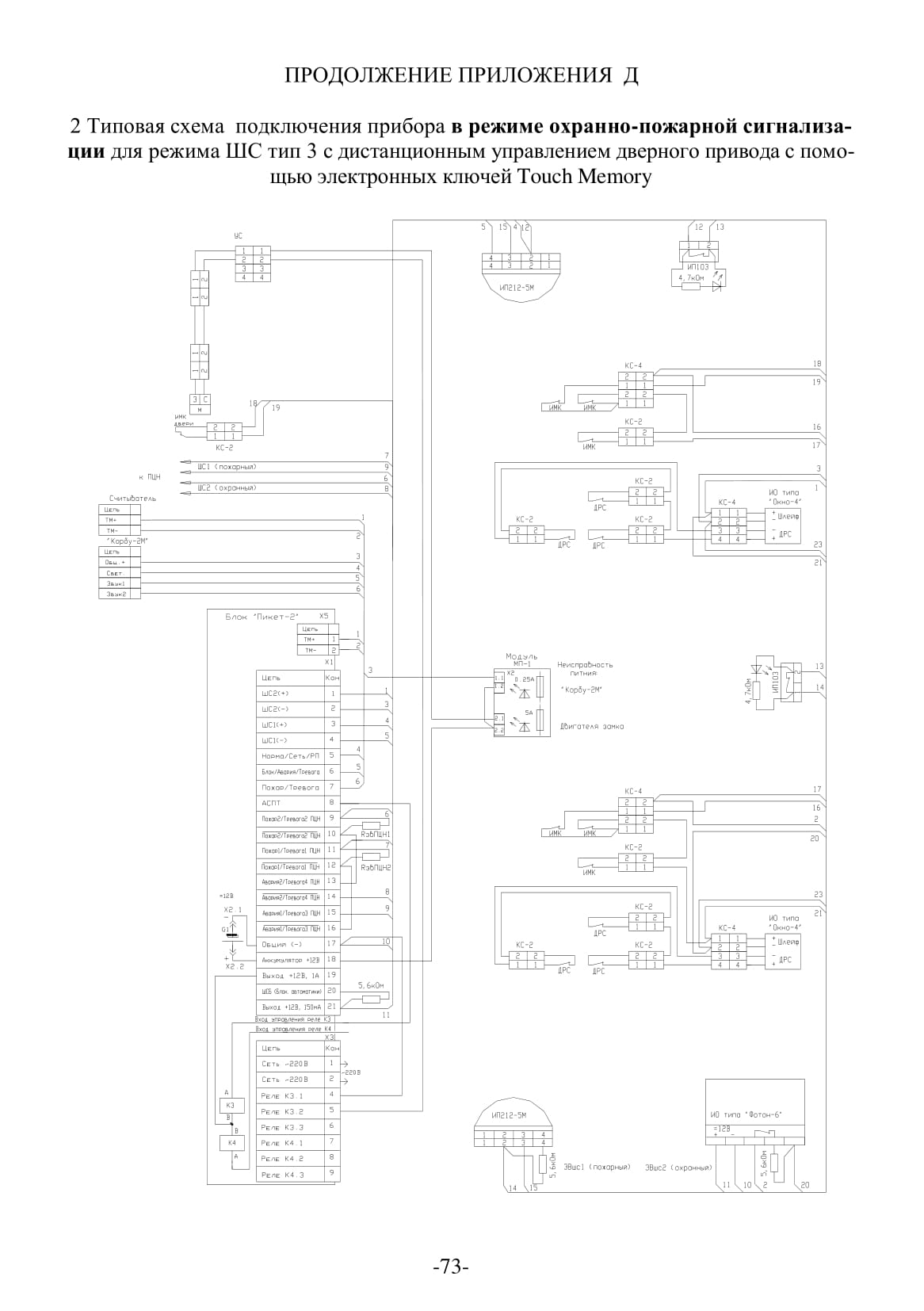

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Д
2 Порядок установки (программирования) электронных ключей Для перехода в режим программирования электронных ключей Touch Memory следует выполнить:

1) войти в режим программирования параметров ШС согласно п.9.8. стр.26 РЭ;

2) при записи дополнительных ключей к уже запрограммированным ключам, необходимо коснуться считывателя одним из зарегистрированных (установленных) ключей. В подтверждение принятой команды должен прозвучать звуковой сигнал "Управление от ключей включено" (однотональный сигнал с длительностью 1 -2 с). В противном случае все ключи, установленные ранее, стираются из энергонезависимой памяти (EEPROM).

3) подтвердить установку типа ШС (нажимать кнопку "Блокировка" 6 раз, т.е. вернуть установленный тип ШС по циклу 6);

4) снять миниджампер с ХР2.

5) выйти из режима программирования параметров ШС путем удержания в нажатом положении кнопки "Блокировка" на время не менее 5 с. При переходе в режим программирования ключей будет выдан звуковой сигнал и затем должен выключиться индикатор "Норма/Сеть/РП".

Переключение типа ключей выполняется кнопкой "Блокировка"

Индикация выбранного типа ключей (1,2,3) обеспечивается с помощью включения светодиодного индикатора "Авария РП":

1) тип ключей 1- индикатор "Авария РП" выключен.

2) тип ключей 2 - индикатор "Авария РП" светится непрерывно.

3) тип ключей 3 - индикатор "Авария РП" светится периодически.

Индикация свободного места в EEPROM обеспечивается включением индикаторов "Пожар 1","Пожар2", "Авария 1", "Авария2" (где Пожар 1 - младший разряд, Авария2 - старший разряд двоичного числа).

При попытке записи нового ключа и отсутствии свободного места (индикаторы выключены) будет выдан короткий низкочастотный сигнал предупреждения "Все заполнено".

При повторной установке ключа в считыватель (т.е. при наличии уже данных о ключе) выдается короткий звуковой сигнал, что подтверждает "ключ был установлен".

Для выхода из режима программирования ключей следует удерживать в нажатом положении кнопку "Блокировка" на время не менее 5 с либо просто выключить питание.

ПРИЛОЖЕНИЕ Е

перечень средств измерения и оборудования, необходимых для проведения испытаний

Наименование	Обозначение документа	Пределы измерения, характеристика	Кол. шт.
Цифровой мультиметр М 3640 D (или М4660А, Protek 506, TES-2712)	фирма МЕТЕХ	Напряжение от 0,2 мВ до 1000 В, ток от 2 мкА до 20А, тест транзисторов, сопротивление от 0,20м до 20МОм, частота до 3 МГц, емкость до 200 мкф	1
Секундомер	ГОСТ 5072-77	Измерение временных интервалов от 0,5с до 30 мин, погрешность не более 5%	1
Примечание - Допускается применение других средств измерения и оборудования, обеспечивающих полноту испытаний и заданную точность измерений.

Прибор приемно-контрольный охранно-пожарный ППКОП 019-1-15 мПИКЕТ-2" изготовлен согласно ТУ 4372-037-00226827-2000.

Качество и безопасность изделия подтверждено сертификатами:

Сертификат соответствия № C-RU.ITE>68.B.01872 действителен до 21.09.2020 г. СМК сертифицирована по международному стандарту ISO 9001:2015.

СМК сертифицирована на соответствие требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
