ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ ППКОП 019-1-15 "ПИКЕТ-2". РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДАЭ 100.237.000 РЭ

При поставке прибора в комплекте с комбинированным (светозвуковым)

оповещателем, оповещатель поставляется в индивидуальной упаковке согласно

ТУ4372-038-00226827-2000.

При поставке прибора в комплекте с устройствами приемно-контрольными

охранно-пожарными взрывозащищенными УПКОП135-1-1, УПКОП135-1-2П,

устройства поставляются в отдельной индивидуальной упаковке с руководствами

по эксплуатации согласно ТУ 4372-023-00226827-97, ТУ 4372-060-00226827-2003

соответственно.

Модули сопряжения МС-1 (ДАЭ100.237.600), МС-2 (ДАЭ100.237.900), модули

индикации МИП-1 (ДАЭ100.237.700), релейные модули МР-1 (ДАЭ100.237.650),

модули предохранителей МП-1 (ДАЭ100.237.670), пульты дистанционного пуска

ПДП-1 (ДАЭ100.237.800) поставляются по заказу потребителя.

Примечание - По требованию потребителя исходная тактика работы и комплект постав-

ки прибора могут быть изменены.

9.8 Для установки требуемой тактики работы необходимо перевести при-

бор в режим программирования. Для этого следует:

- открыть верхнюю крышку прибора (т.е. должна быть отпущена блокировочная

кнопка "Блокировка");

- установить мини-джампер на ХP2 "Режим";

- подключить сетевое питание 220 В (и (или) резервное питание);

- нажать кнопку "Сброс" и включить прибор.

Режим программирования включается после отпускания кнопки "Сброс", о чем

должен свидетельствовать переход в режим коротких световых вспышек индикато-

ра "Блок/Прогр/Контр".

Переключение выбранного типа ШС (1,2,3,4,5) следует выполнять путем

нажатия (с последующим отпусканием) кнопки "Блокировка".

Переключение подрежимов работы (1,2,3,4,5) для выбранного тип ШС вы-

полнять путем нажатия (с последующим отпусканием) кнопки "Сброс".

Выход из режима программирования БЕЗ ЗАПИСИ изменений в энергонезави-

симую память (EEPROM) обеспечивается путем отключения питания прибора.

Выход из режима программирования с ЗАПИСЬЮ ИЗМЕНЕНИЙ обеспечива-

ется при удержании в нажатом положении кнопки "Блокировка" на время не менее

5 с и при условии, что был изменен тип ШС.

Отключение подрежима 5 ШС обеспечивается при отпущенной кнопке "Сброс"

в момент записи. Включается данный режим путем удержания кнопки "Сброс" и

кнопки "Блокировка" в нажатом положении и отпускания кнопки "Сброс" после

перехода в режим одновременных пульсаций индикаторов "Пожар1/Тревога1",

"Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4". (При этом по состо-

янию индикаторов следует следить за тем, чтобы тип ШС и его подрежимы соот-

ветствовали выбранным).

Индикация выбранного типа ШС (1,2,3,4,5,6) обеспечивается с помощью

включения/отключения светодиодных индикаторов "Авария РП", "Норма/Сеть/РП".

Индикация включения подрежимов работы (1,2,3,4,5) обеспечивается вклю-

чением/отключением индикаторов "Пожар1/Тревога1", "Пожар2/Тревога2", "Ава-

рия1/Тревога3", "Авария2/Тревога4".

Индикация включения подрежима работы 5 обеспечивается при входе в ре-

жим программирования в момент нажатия кнопки "Сброс" путем изменения режи-

ма свечения индикаторов "Пожар1/Тревога1", "Пожар2/Тревога2", "Ава-

рия1/Тревога3", "Авария2/Тревога4". (При включенном подрежиме 5 указанные

индикаторы должны переходить в режим одновременных пульсаций).

-28-

Программируемые режимы работы шлейфов сигнализации:

а) ШС тип 1 - "Один биполярный пожарный либо охранно-пожарный ШС". При

включении режима должен непрерывно светиться зеленым цветом один индикатор

"Норма/Сеть/РП".

Программируемые подрежимы:

1) тактика временной селекции длительности извещения "Внимание" включена (отключе-

на), если индикатор "Пожар1/Тревога1" включен (отключен);

2) тактика селекции временного интервала между извещениями "Внимание" и "Пожар"

включена (отключена), если индикатор "Пожар2/Тревога2" включен (отключен);

3) длительность включения внутреннего звукового оповещателя 240 c (непрерывно), ес-

ли индикатор "Авария1/Тревога3" включен (отключен);

4) задержка включения выхода АСПТ 30 с включена (отключена), если индикатор "Ава-

рия2/Тревога4" включен (отключен);

5) расширенный диапазон контроля изменения сопротивления ШС в режиме "Пожар"

включен (отключен), если при включении режима программирования индикаторы "По-

жар1/Тревога1", "Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4" переходят в

режим одновременных пульсаций (или, соответственно, не переходят в режим одновремен-

ных пульсаций);

б) ШС тип 2 - "Один биполярный комбинированный охранно-пожарный ШС".

При включении должен непрерывно светиться индикатор "Авария РП" и непрерыв-

но светиться зеленым цветом индикатор "Норма/Сеть/РП".

Программируемые подрежимы:

1) тактика временной селекции длительности извещения "Внимание" включена (отклю-

чена), если индикатор "Пожар1/Тревога1" включен (отключен);

2) задержка включения звукового оповещения "Тревога ШC2" 30 с включена (отключе-

на), если индикатор "Пожар2/Тревога2" включен (отключен);

3) длительность включения внутреннего звукового оповещателя 240 c (непрерывно), ес-

ли индикатор "Авария1/Тревога3" включен (отключен);

4) задержка включения выхода АСПТ 30 с включена (отключена), если индикатор "Ава-

рия2/Тревога4" соответственно включен (или отключен);

5) время интегрирования входного извещения охранного ШС в пределах 500-1000мс

(или

50-70мс), если при включении режима программирования индикаторы "По-

жар1/Тревога1", "Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4" переходят в

режим одновременных пульсаций (или, соответственно, не переходят в режим одновремен-

ных пульсаций);

в) ШС тип 3 - "Два однополярных охранных ШС". При включении должен све-

титься в пульсирующем режиме индикатор "Авария РП" и непрерывно светиться

зеленым цветом индикатор "Норма/Сеть/РП".

Программируемые подрежимы:

1) тактика задержки на выход ШC1 и ШC2 86 с отключена (включена), если индикатор

"Пожар1/Тревога1" включен (отключен);

2) задержка включения звукового оповещения

30 с включена (отключена), если инди-

катор "Пожар2/Тревога2" включен (отключен);

3) длительность включения внутреннего звукового оповещателя 240 c (непрерывно), ес-

ли индикатор "Авария1/Тревога3" включен (отключен);

4) режим двухрубежной сигнализации включен (отключен), если индикатор "Ава-

рия2/Тревога4" включен (отключен);

5) время интегрирования входного извещения охранного ШС в пределах 500-1000мс

(или

50-70мс), если при включении режима программирования индикаторы "По-

жар1/Тревога1", "Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4" переходят в

режим одновременных пульсаций (или, соответственно, не переходят в режим одновремен-

ных пульсаций);

-29-

г) ШС тип 4 - "Два однополярных пожарных ШС". При включении должен

непрерывно светиться красным цветом один индикатор " Норма/Сеть/РП".

Программируемые подрежимы:

1) тактика временной селекции длительности извещения "Внимание" включена (отключе-

на), если индикатор "Пожар1/Тревога1" включен (отключен);

2) тактика селекции временного интервала между извещениями "Внимание" и "Пожар"

включена (отключена), если индикатор "Пожар2/Тревога2" включен (отключен);

3) длительность включения внутреннего звукового оповещателя 240 с (непрерывно), ес-

ли индикатор "Авария1/Тревога3" включен (отключен);

4) задержка включения выхода АСПТ 30 с включена (отключена), если индикатор "Ава-

рия2/Тревога4" включен (отключен);

5) режим пуска АСПТ "Два из двух" установлен (не установлен), если при включении ре-

жима программирования индикаторы "Пожар1/Тревога1", "Пожар2/Тревога2", "Ава-

рия1/Тревога3", "Авария2/Тревога4" переходят в режим одновременных пульсаций (или, соот-

ветственно, не переходят в режим одновременных пульсаций);

д) ШС тип 5 - "Один пожарный и один охранный однополярный ШС". При

включении должен поочередно светиться красным/зеленым цветом один индикатор "

Норма/Сеть/РП".

Программируемые подрежимы:

1) тактика временной селекции длительности извещения "Внимание" включена (отключе-

на), если индикатор "Пожар1/Тревога1" включен (отключен);

2) задержка включения звукового оповещения "Тревога ШC2" 30 с включена (отключе-

на), если индикатор "Пожар2/Тревога2" включен (отключен);

3) длительность включения внутреннего звукового оповещателя 240c (непрерывно), если

индикатор "Авария1/Тревога3" включен (отключен);

4) задержка включения выхода АСПТ 30 с включена (отключена), если индикатор "Ава-

рия2/Тревога4" включен (отключен);

5) время интегрирования входного извещения охранного ШС в пределах 500-1000мс

(или

50-70мс), если при включении режима программирования индикаторы "По-

жар1/Тревога1", "Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4" переходят в

режим одновременных пульсаций (или, соответственно, не переходят в режим одновремен-

ных пульсаций);

е) ШС тип 6 - "Два однополярных пожарных ШС" для КПУ УПТ. Программи-

рование выполнять согласно п.6.1.2 ДАЭ 100.359.000ПС "Контрольно пусковой

узел установки пожаротушения КПУ УПТ". При включении режима должен непре-

рывно светиться один индикатор "Авария РП".

После выполнения операций по конфигурированию (программированию)

прибора отключить (снять) мини-джампер ХР2.

Примечание - Рекомендуется при снятии мини-джампера для удобства его хранения

оставлять мини-джампер на одном из штыревых выводов.

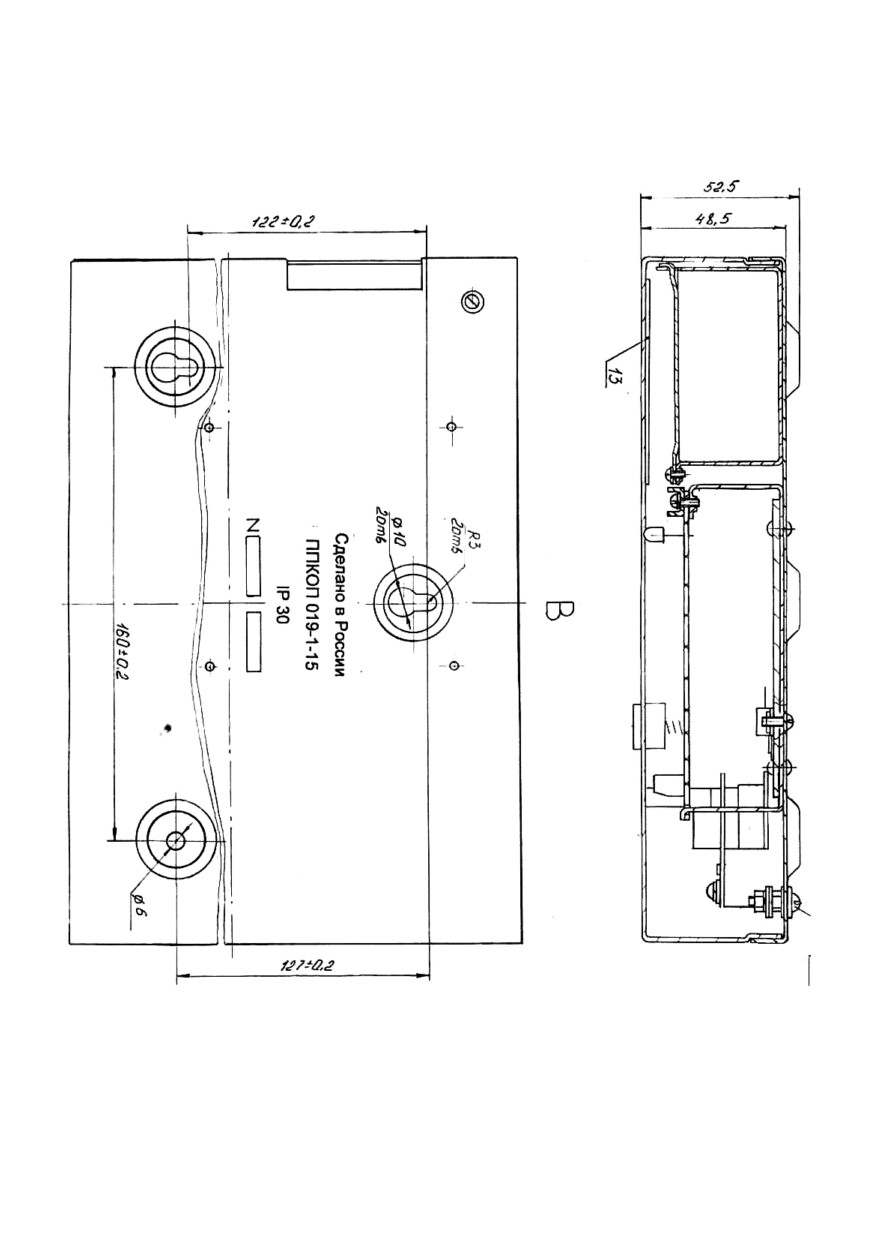

9.9 Прибор устанавливается на стене или другой конструкции помещения в

следующей последовательности:

- установить щиток приборный ЩП-2 ТУ4372-040-00226827-2000 или произве-

сти разметку крепления в соответствии с приложением B;

- смонтировать прибор путем навешивания на головки двух шурупов (винтов) и

фиксации через основание третьим шурупом (винтом);

- подключить к корпусу прибора защитное заземление;

- при организации режима однополярных ШС (режим ШС тип 2 (вариант2), тип 3,

тип4, тип 5) подключить к прибору (к клеммам X1.1 (ШC2(-)) и X1.2 (ШC2(+)) линию

-30-

ДАЭ 100.237.000 РЭ

ШС2, к X1.3 (ШC1(-)) и X1.4(ШC1(+)) линию ШС1) шлейфы сигнализации с уста-

новленными выносными элементами с сосредоточенным или с распределенным со-

противлением (при необходимости защиты отдельных участков ШС от "выкорачива-

ния" внешним сопротивлением) и извещателями в соответствии со схемой

приложении Г ;

- при организации режима биполярного ШС (режим ШС тип 1, тип 2 (вариант1))

соединить проводниками клеммы Х1.1 (ШС2(+)) с Х1.4 (ШС1(-)), Х1.2 (ШС2(-)) с

Х1.3 (ШС1(+)) и подключить к клеммам Х1.3 (ШС1(+)) и Х1.4 (ШС1(-)) шлейф

сигнализации;

- для совместной работы с устройствами приёмно-контрольными охранно-

пожарными взрывозащищёнными с видом взрывозащиты "Искробезопасная элек-

трическая цепь" УПКОП

135-1-1 подключить клеммы X1.2

("Общий"), X1.3

("+12В") обеспечивающие питание устройства к клеммам X1.17 "Общий (-)", X1.21

"Выход +12В, 150 мА" прибора;

- подключить к прибору цепи питания активных извещателей к клемме Х1.21

"Выход +12В, 150 мА", клемме Х1.17 "Общий (-)";

- подключить ПЦН к клеммам Х1.15, Х1.16 ("Авария1/Тревога2 ПЦН"), Х1.13,

Х1.14 ("Авария2/Тревога3 ПЦН"), Х1.11, Х1.12

("Пожар1/Тревога1"), Х1.9, Х1.10

("Пожар2/Тревога2") с требуемыми для данного ПЦН оконечными резисторами со-

гласно схеме подключения ПЦН (допускается объединять любые выходы Х1.9-Х1.16);

- подключить к клеммам Х1.6 ("Блокировка/Авария/Тревога"), Х1.7 ("Трево-

га/Пожар"), Х1.5 ("Норма/Сеть/РП"), Х1.8 ("АСПТ") и Х1.19 (Выход +12В, 1А) све-

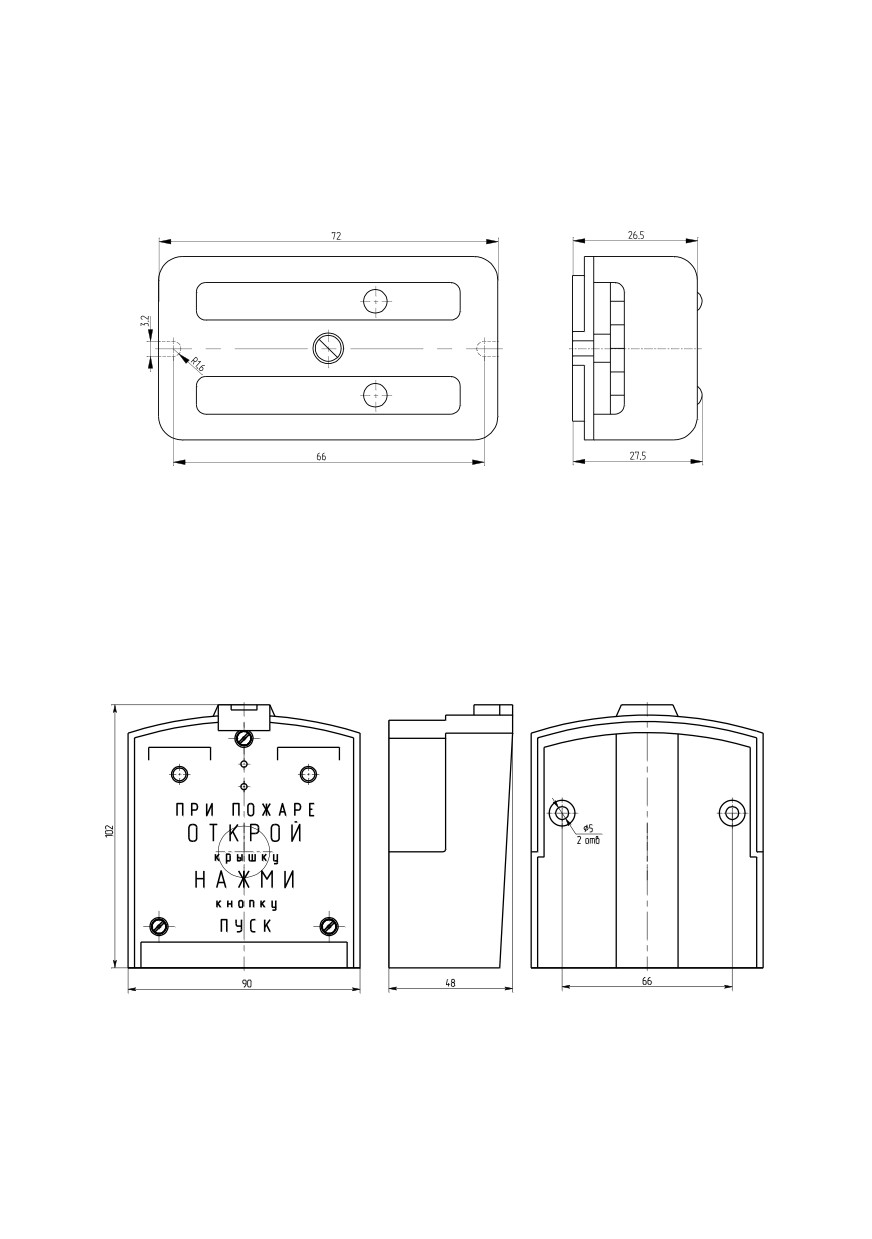

тозвуковые оповещатели, световые табло, цепь запуска ППУ АСПТ, пульты ди-

станционного пуска ПДП-1 (клеммы Х1, Х2, Х3, Х4 всех пультов подключаются

параллельно), модули индикации МИП-1 (при необходимости допускается объеди-

нять любые выходы Х1.5-Х1.8 и подключать к выходам диодные сумматоры);

- для управления мощными нагрузками (включение сирен, ламп оповещения,

устройств пожарной автоматики и других устройств) к любым из выходов Х1.5-

Х1.8 (в зависимости от тактики работы прибора) подключить управляющие выводы

реле К3, К4 с переключающими контактными группами, исходно Х3.4 и Х3.5, X3.7

и X3.8 разомкнуты, Х3.5 и Х5.6, X3.8 и X3.9 замкнуты (при необходимости к вы-

ходам Х1.5-Х1.8 допускается подключать дополнительные реле, с шунтирую-

щими обратными диодами и другие нагрузки, на напряжение до 50 В и током

управления до 1 A (на каждый выход) относительно выхода клеммы X1.17

"Общий (-)");

- установить мини-джамперы ХР1-ХР3 в соответствии с выбранным режимом работы;

- ввести провода сети 220 В через изолированное диэлектрической втулкой от-

верстие в основании корпуса и подключить к клеммам Х3.1, Х3.2;

- освободить от защитной упаковки и надеть на плюсовой вывод аккумулятора

розетку (типа SG57644) с соединительным проводом красного цвета, надеть на ми-

нусовой вывод аккумулятора розетку (типа SG57644) с соединительным проводом

черного (синего) цвета либо (при необходимости) подключить к разъему Х1.17,

X1.18 прибора внешний резервный источник питания (аккумулятор).

9.10 Для обеспечения (дополнительного наружного) оповещения людей нахо-

дящихся в охраняемой зоне с установленными средствами АСПТ, к выходу транзи-

сторного ключа "Тревога/Пожар" Х1.7 либо посредством управляющего реле под-

ключенного к данному выходу может быть подключено световое табло, типа "Блик-

-31-

С-12" ("Газ уходи", "Порошок уходи") или подобное. Для оповещения и предупре-

ждения людей, находящихся вблизи зоны, работы при срабатывании автоматиче-

ских средств пожаротушения параллельно выходу ключа АСПТ (Х1.8) либо по-

средством управляющего реле может быть подключено информационное табло ти-

па "Блик-С-12" ("Газ не входи", "Порошок не входи") или подобное. В режиме ШС

тип 1,4 после команды "АСПТ" и прохождении огнетушащего вещества в защища-

емое помещение (срабатывании пиропатронов) выход транзисторного ключа "Тре-

вога/Пожар" Х1.7 переходит в режим периодического включения/отключения. При

необходимости установления непрерывности включенного состояния нагрузки в

режиме ШС тип 1,4 подключенной к выходу "Тревога/Пожар" Х1.7 (и во время ра-

боты ППУ АСПТ), следует установить дополнительный диод типа КД243 (КД226 и

т.д.) анодом к выходу Х1.7 катодом к выходу Х1.8.

9.11 Для обеспечения необходимой информативности звукового оповещения реко-

мендуется использовать трехсигнальные светозвуковые оповещатели, типа "Корбу-

2М", "Бия-С" вариант 4 или подобные, которые следует подключить к выходам Х1.7

("Тревога/Пожар"), Х1.5 ("Норма/Сеть/РП"), Х1.8 ("АСПТ") и Х1.19 (Выход +12В, 1А).

9.12 При совместном использовании прибора в режиме двух рубежной охранной

сигнализации при контроле двух зон с двумя рубежами и в режиме контроля и управ-

ления средствами пожаротушения в взрывоопасных зонах с устройствами приёмно-

контрольными охранно-пожарными взрывозащищёнными с видом взрывозащиты "Ис-

кробезопасная электрическая цепь" УПКОП 135-1-1 с БИВ v4, УПКОП 135-1-1 с

БИВ v3, УПКОП 135-1-2 необходима установка:

- для режима ШС тип 1, тип 2 (вариант 1) дополнительных диода и резистора (необ-

ходимо соединить параллельно диод типа КД522 и резистор типа МЛТ-0.125-5,1 кОм и

подключить к клеммам в соответствии со схемой приложении Г ;

- для режима ШС тип 2 (вариант 2), тип 3 (для двухрубежной охранной сиг-

нализации), тип 4, тип5 дополнительного резистора типа МЛТ-0.125-5,1 кОм в

соответствии со схемой приложении Г .

В режиме охранной двухрубежной сигнализации при срабатывании извещателей в

искробезопасных ШС "ia" прибором формируется извещение "Тревога" согласно п.2.3:

- "Тревога зона 1 рубеж 1" в ШС1 "ia" должен включиться индикатор "По-

жар1/Тревога1" (нарушен ШС1) в приемно-контрольном блоке прибора;

- "Тревога зона 1 рубеж 2" в ШС2 "ia" должен включиться индикатор "Ава-

рия1/Тревога3" (нарушен ШС1) в приемно-контрольном блоке прибора;

- "Тревога зона 2 рубеж 1" в ШС3 "ia" должен включиться индикатор "По-

жар2/Тревога2" (нарушен ШС2) в приемно-контрольном блоке прибора;

- "Тревога зона 2 рубеж 2" в ШС4 "ia" должен включиться индикатор "Ава-

рия2/Тревога4" (нарушен ШС2) в приемно-контрольном блоке прибора.

Примечание - При отображении тревожных извещений в приборе согласно п.2.3 изве-

щение "Тревога" рубеж 2 имеет приоритет по отношению к извещению "Тревога" рубеж 1.

10 ПОРЯДОК РАБОТЫ С ПРИБОРОМ

10.1 Перед началом работы прибора необходимо проверить правильность под-

ключения всех внешних цепей.

Для исключения ложного запуска средств автоматического пожаротушения

связанных с ошибками монтажа следует при отладке системы включать вме-

сто пиропатронов их имитаторы. С этой целью рекомендуется применять ми-

ниатюрные лампы накаливания на 12 В.

10.2 Проверить наличие сетевого питания 220 В прибора. Отключить блокиров-

ку органов управления. Для этого необходимо вставить в замок и повернуть в вер-

тикальное положение блокировочный ключ (поставляется в комплекте ЗИП прибо-

ра). При исправном сетевом питании и положении "отключено" переключателя

"Вкл/Откл" на передней панели приемно-контрольного блока прибора должны

непрерывно светиться индикаторы "Авария1/Тревога3" и "Авария2/Тревога4".

Примечание - При перерывах сетевого питания более 6-7 месяцев для обеспечения за-

щиты аккумулятора от дополнительного разряда (около 0,5 мкА) цепями прибора (при

транспортировании, хранении, отправки в ремонт и т. д.) необходимо снять клемму с акку-

мулятора или вынуть плавкий предохранитель F2 в приемно-контрольном блоке.

10.3 Прибор включается переключателем "Вкл/Откл". При включении прибор

переходит в режимы работы согласно п.2.2. Сброс принятых сигналов осуществля-

ется путем нажатия кнопки "Сброс" или путем отключения питания прибора пере-

ключателем "Вкл/Откл" (при отсутствии блокировки органов управления).

10.4 Перед началом эксплуатации прибора провести его тестовую проверку ра-

ботоспособности и проверку исправности подключенных внешних цепей в режиме

автоматического контроля функционирования. Для этого необходимо:

- снять мини-джампер с ХP2 (только в случае, если снята верхняя крышка прием-

но-контрольного блока прибора, при установленной верхней крышке, т.е. при разо-

мкнутой цепи блокировочной кнопки, требование данного пункта не обязательно);

- нажать и удерживать в нажатом положении кнопку "Сброс";

- включить прибор.

После отпускания кнопки "Сброс" прибор должен перейти в режим "Контроль" с

одновременным включением в режим непрерывного свечения индикатора

"Блок/Прогр/Контр" и путем последовательной имитации основных режимов рабо-

ты выполнить проверки:

- исправности соединительных линий между приемно-контрольным блоком

прибора и внешними нагрузками (светозвуковыми оповещателями на обрыв и ко-

роткое замыкание) согласно п.2.3;

- формирования внутренних и внешних светозвуковых сигналов согласно п.2.22 (за

исключением управляющих сигналов в цепи АСПТ, которые должны блокироваться);

- исправности входных цепей ШС согласно п.2.6.

Контроль исправности соединительных линий между приемно-контрольным

блоком прибора и внешними нагрузками выполнять путем наблюдения их включе-

ния в ходе выполнения тестовой проверки.

В конце цикла контроля функционирования прибор должен выполнить автома-

тическую проверку работы входных цепей ШС (после проверки работоспособности

цепей индикации, оповещения и управления).

-33-

При исправной работе ШC1 и ШC2 (при отсутствии аварийных отклонений в

параметрах входных цепей) прибор должен перейти в дежурный режим с включе-

нием в режим непрерывного свечения индикатора "Норма/Сеть/РП".

При неисправности в цепях ШС прибор должен выдать звуковой сигнал "Авария" и

дополнительно в зависимости от вида неисправности включить световой сигнал:

- при завышенном напряжении питания ШС - индикатором "Пожар1/Тревога1";

- при заниженном напряжении питания ШС - индикатором "Пожар2/Тревога2";

- при неисправности цепей ШC1 - индикатор "Авария1/Тревога3";

- при неисправности цепей ШC2 - индикатор "Авария2/Тревога4";

- при ошибке подключения цепей ШС (только при работе прибора в режиме ШС тип 1) -

индикаторы "Авария1/Тревога3", "Авария2/Тревога4".

Примечание - При не закрытой верхней крышке прибора после проверки входных цепей прибор

должен выдать тревожный сигнал "Взлом аппаратуры" (непрерывным свечением индикаторов "Ава-

рия1/Тревога3", "Авария2/Тревога4", прерывистым свечением индикатора "Норма/Сеть/РП" и с за-

держкой не более 35 с звуковым сигналом "Авария/Тревога").

Проверку выполнить при питании от сетевого и от резервного источника.

10.5 В приборе предусмотрена автоматическая компенсация дрейфа тока

ШС, обусловленного медленным изменением тока потребления питаемых от линии

ШС извещателей и изменениями собственных параметров соединительной линии.

С целью обеспечения надежной и устойчивой работы прибора с токопотребляю-

щими извещателями, в приборе реализована возможность настройки оптимального

значения тока дежурного режима в линии ШС при выполнении функции проверок в

режиме "Контроль тока ШС". В данном режиме автоматически устанавливается ве-

личина отклонения сопротивления ШС, которая в последующем учитывается при

формировании извещений, а так же реализована возможность ручной подстройки тока

дежурного режима ШС путем изменения сопротивления выносного элемента с раз-

дельной индикацией направления и предела отклонения величины тока от номинала.

Проверку работы прибора в режиме "Контроль тока ШС" выполнять в следу-

ющей последовательности.

Перевести прибор в режим "Контроль", затем в дополнительный режим "Кон-

троль тока ШС". Для этого (до истечения примерно 5 с времени после включения

прибора в режим "Контроль") еще раз нажать и отпустить кнопку "Сброс".

При переходе в режим "Контроль тока ШС" (проверки номинального тока

ШC1, ШC2) прибор должен сформировать короткий звуковой сигнал, свидетель-

ствующий о переходе в заданный режим.

Режим сетевого или резервного питания прибора должен отображаться свечени-

ем индикатора "Норма/Сеть/РП" зеленым или красным цветом, состояние резервно-

го питания ("Авария" либо "Заряд") - включением индикатора "Авария РП" (в ре-

жим периодического либо непрерывного свечения соответственно) согласно п.2.3.2.

Убедиться в работоспособности входных цепей ШC1, ШC2, выполняя при по-

мощи кнопки "Сброс" их поочередное включение.

Переключение каналов ШC1, ШC2 должно отображаться индикаторами "По-

жар1/Тревога1", "Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4".

Непрерывное свечение индикаторов "Авария1/Тревога3", "Авария2/Тревога4" свиде-

тельствует о соответствии сопротивлений шлейфов номинальным значениям и нахождении

величин токов в ШC1, ШC2 в пределах установленного допуска (согласно п.2.6, п.2.7).

-34-

Пульсирующее свечение данных индикаторов свидетельствует о выходе токов

ШC1 и (или) ШC2 за пределы допустимых значений (согласно п.п.2.5, 2.6), обеспечи-

вающих устойчивую работу прибора в дежурном режиме. При отклонении тока де-

журного режима ШС (сопротивления линии ШС в пределах  1 кОм) от номинально-

го, прибор в течение времени от 10 до 200 с автоматически компенсирует данное от-

клонение путем коррекции значений порогов формирования извещений (согласно

п.2.7). При непрерывном свечении индикаторов "Авария1/Тревога3" и (или) "Ава-

рия2/Тревога4" по истечении данного временного интервала следует проверить ис-

правность ШС и убедиться, что отклонение сопротивления ШС не превышает вели-

чин согласно п.2.6. В противном случае, необходимо в ручном режиме подстроить

номинал выносного элемента (скомпенсировать суммарный ток потребления актив-

ными извещателями).

Свечение (или отсутствие свечения) индикатора "Пожар1/Тревога1" при контро-

ле параметров ШС1, индикатора "Пожар2/Тревога2" - ШС2 дополнительно указы-

вают на направление изменения сопротивления (тока) ШС. При отсутствии свече-

ния - сопротивления ШС больше номинального, при наличии свечения - сопротив-

ления ШС меньше номинального (5,6 кОм±0,5%).

Оптимальной следует считать величину сопротивления ШС при которой обеспечивается

момент перехода индикаторов "Пожар1/Тревога1", "Пожар2/Тревога2" из отключенного со-

стояния во включенное состояние (индикаторы находятся в состоянии близком к порогу пере-

ключения или неустойчивому равновесию), при этом сопротивление ШС соответствует но-

минальному значению 5,6 кОм и в ШС обеспечивается номинальный ток дежурного режима.

Для выхода из режима "Контроль" БЕЗ ЗАПИСИ результатов контроля в энер-

гонезависимую память прибора необходимо отключить питание прибора.

Для выхода С ЗАПИСЬЮ результатов контроля в энергонезависимую память прибора

необходимо дважды нажать и отпустить кнопку блокировки и затем ее удерживать не менее

10 с. После чего прибор автоматически выполнит запись измеренных значений в ячейки

энергонезависимой памяти и в последующих включениях, при контроле ШС для определе-

ния порогов формирования извещений и компенсации медленных изменений тока

дежурного режима ШС согласно п.2.7 будет учитывать данное значение как исходное.

10.6 Работа с прибором в режиме с одним биполярным (с переполюсовкой

тока) пожарным или охранно-пожарным ШС тип 1.

В данном режиме работы прием и передача раздельных извещений выполняется по

двухпроводной линии с питанием линии разной полярностью (т.е. линии биполярного

ШС). Для работы ШС должны быть соединены встречно-параллельно согласно п.9.9 вы-

ходы ШC1 (X1.3, X1.4) для питания линии ШС током положительной полярности с вы-

ходами ШC2 (X1.1, X1.2) для питания линии ШС током отрицательной полярности.

Прибор постоянно контролирует состояние ШС положительной полярности и

периодически (с частотой, примерно один раз в 30 с) проверяет исправность цепи

ШС обратной полярности.

При срабатывании ШС положительной полярности прибор переполюсует пита-

ние линии для выполнения дополнительной проверки в ШС обратной полярности и

при подтверждении полученного извещения отключает переполюсовку тока в ШС

(подтверждает прием извещений от ручных извещателей).

В данном режиме по биполярному ШС прибор выполняет прием извещений о

срабатывании извещателей по двухступенчатому способу (с разделением срабаты-

-35-

ЗАО «ПО «Спецавтоматикаª

вания одного и двух пожарных извещателей ("Пожар1" ("Внимание"), "Пожар2")) с

одновременной проверкой ШС, как в прямой полярности (контроль исправности

лини ШС, контроль пожарных извещателей, контроль ручных извещателей, кон-

троль кнопки "Пожар" пультов ПДП-1), так и в обратной полярности тока ШС (кон-

троль исправности линии ШС, контроль датчиков технологического оборудования,

контроль состояния линий запуска).

Одновременно по ШС и ШСБ прибор выполняет контроль положения дверей,

ручных извещателей "Блокировка автоматики", кнопок "Блокировка". При получе-

нии извещения "Пожар" по линии ШС от ручных извещателей или пультов ПДП-1

прибор подтверждает получение команды управления и выполняет передачу обрат-

ного извещения (путем переполюсовки полярности тока в ШС) согласно п.п.2.3.1,

2.3.6.

Прибор обеспечивает отображение и передачу тревожных извещений о пожаре,

запуск средств АСПТ, выдачу сигнала о прохождении огнетушащего вещества в

защищаемое помещение согласно п.п.2.3.2-2.3.7.

При срабатывании одного извещателя выполняется переход в режим "Внима-

ние" (или "Пожар1"), при срабатывании двух (и более) извещателей - переход в ре-

жим "Пожар" (или "Пожар2"), при обрыве или коротком замыкании ШС - переход в

режим "Авария" (или "Авария1", "Авария2").

Для контроля состояния давления в пусковых баллонах, состояния цепей запуска и т.д.

цепи модулей МС-1, МС-2, должны включаться в цепь ШС отрицательной полярности.

При организации охранно-пожарной сигнализации в ШС могут быть включены

охранные контактные извещатели согласно схеме приложении Г .

При возникновении неисправности цепей запуска, цепей контактных маномет-

ров, срабатывании охранных извещателей и т.д. прибор отключает режим "Автома-

тический пуск" переходит в режим "Авария" ШС (обратной полярности) или "Тре-

вога" для охранной части ШС. В случае последующего срабатывания не менее двух

пожарных извещателей прибор переходит в режим "Пожар" с включением режима

"Блокировка автоматики".

Восстановить дежурный режим работы из режима "Авария" можно кнопкой

"Сброс". При возникновении пожара восстановить режим "Автоматический пуск"

можно как с пультов дистанционного пуска ПДП-1, так и с помощью управления

кнопкой "Сброс" (при отключенной блокировке органов управления) согласно п.2.19.

При срабатывании пожарных извещателей и переходе прибора в режим "Авто-

матический пуск" через интервал времени не менее 30с (при установленной вре-

менной задержке для обеспечения эвакуации людей из защищаемого помещения)

выдается сигнал на запуск средств АСПТ.

После чего производится дополнительная проверка цепей контролирующих обо-

рудование запуска и цепей линий запуска (пиропатронов) с целью определения дей-

ствительности подачи огнетушащего вещества в защищаемую зону (помещение). В

случае если после команды пуска АСПТ происходит обрыв либо короткое замыка-

ние в ШС обратной полярности, то выдается команда "Работа АСПТ" (т.е. прибор

устанавливает, что огнетушащее вещество подано в защищаемую зону).

10.6.1 Порядок работы с прибором (при пусконаладочных работах) в режиме с

одним биполярным (с переполюсовкой тока) пожарным или охранно-пожарным

ШС тип 1.

-36-

ДАЭ 100.237.000 РЭ

Запрограммировать в приборе режим ШС тип 1 согласно п.9.8. В зависимости от

особенностей и требований к организации пожарной охраны объекта скорректировать

начальные значения режима работы прибора. Для этого следует установить:

- тактику временной селекции длительности извещения "Внимание";

- тактику селекции временного интервала между извещениями "Внимание" и "Пожар";

- длительность включения внутреннего звукового оповещателя 240c либо непрерывно;

- задержку включения выхода АСПТ 30 с для помещений, в которых предусмот-

рено пребывание людей;

- диапазон изменения сопротивления ШС при формировании извещения "Пожар".

Отключить блокировку органов управления с помощью установки и поворота в

вертикальное положение ключа блокировки согласно п.2.12.

Включить прибор переключателем "Вкл/Откл".

При включении прибор должен проверить исправность ШС и правильность под-

ключения линий прямой и обратной полярности. При неисправности ШС прибор

должен включить световой индикатор "Норма/Сеть/РП" на передней панели прием-

но-контрольного блока в режим периодического включения/отключения и допол-

нительно в зависимости от вида неисправности включить световые индикаторы

"Авария1/Тревога3" либо "Авария2/Тревога4" согласно п.2.3. При восстановлении

ШС прибор должен автоматически перейти в дежурный режим.

Постановка ШС, ШСБ "на охрану" (в дежурный режим) выполняется по тактике

"с открытой дверью".

После установки прибора в дежурный режим работы прибор должен функцио-

нировать согласно п.2.13.

При срабатывании пожарных извещателей в ШС прибором без задержки долж-

ны быть сформированы сигналы "Пожар1", "Пожар2" согласно п.п.2.3, 2.14.

Необходимо убедиться в работоспособности всех пожарных (и охранных) изве-

щателей, модулей МС-1, МС-2, установленных в цепях ШС прямой и обратной по-

лярности, а так же модулей МИП-1, МР-1, МП-1, пультов ПДП-1 путем имитации

их сработанных состояний и функциональной проверки их работы.

В дежурном режиме работы (режим "Автоматический пуск") на передней панели

приемно-контрольного блока и модуле МИП-1 должны непрерывно светиться зеле-

ным цветом индикаторы "Норма /Сеть/РП". При отключении сетевого питания при-

бора должны измениться с зеленого на красный цвет свечение индикатора "Норма

/Сеть/РП" и режим свечения одноименного индикатора в модуле МИП-1, который

должен переходить в режим периодического свечения зеленым либо красным цветом.

При отключении источника резервного питания (аккумуляторной батареи) и от-

ключенном питании прибора от сети одновременно с включением индикатора

"Авария РП" в непрерывный режим свечения, на передней панели приемно-

контрольного блока и в модуле МИП-1 (на ПЦН) должны включаться одноименные

индикаторы "Норма/Сеть/РП" в режим свечения красным цветом.

Необходимо проверить цепи запуска средств АСПТ. Для чего по очереди отключить

все имитаторы пиропатронов. При отключении должен погаснуть световой индикатор

("Линия") МС-2 с соответствующим номером и через интервал времени не более 40 с

прибором должно быть выдано извещение "Авария2" (неисправность в цепи запуска).

Следует восстановить ШС кнопкой "Сброс" и повторить проверку для следующей линии

запуска путем ее отключения и т.д. После чего необходимо убедиться в работоспособно-

сти пультов ПДП-1 (и ручных извещателей), для этого установить прибор в дежурный

-37-

ЗАО «ПО «Спецавтоматикаª

режим и нажать кнопку "Пожар" пульта дистанционного пуска ПДП-1 (ручного извеща-

теля). Прибор должен перейти в режим "Пожар" - "Автоматический пуск" с отображени-

ем режима согласно п.2.14.

Разорвать любую из цепей запуска. Прибор должен перейти в режим "Блокиров-

ка автоматики" с отображением режима согласно п.2.3. Восстановить кнопкой

"Сброс" режим "Пожар" - "Автоматический пуск". Через интервал времени не более

40 с прибор должен выполнить команду пуска средств АСПТ. При этом должен

включиться индикатор "АСПТ" на передней панели приемно-контрольного блока,

но извещение "Работа АСПТ" должно отсутствовать.

Восстановить и затем разомкнуть любую из цепей запуска. Прибор данное изме-

нение в состоянии линии запуска должен воспринять как срабатывание пиропатро-

нов и выдать извещение "Работа АСПТ". Одновременно в модуле МИП-1 индика-

тор "Пожар" должен перейти в режим периодического включения. Восстановить

кнопкой "Сброс" дежурный режим в приборе.

Нажать кнопку "Пожар" пульта дистанционного пуска (ПДП-1) или ручного изве-

щателя установленного в ШС. Прибор должен перейти в режим "Пожар", с отображе-

нием состояния согласно п.2.3.

Нажать кнопку "Блокировка" пульта ПДП-1. Прибор должен обеспечить отключе-

ние режима "Автоматический пуск" и переход в режим "Блокировки (или режим от-

ключения) автоматического пуска" (с отображением состояния согласно п.2.19). Вос-

становить режим "Автоматический пуск" нажатием кнопки "Автоматика" (или "Вос-

становление пуска"). Прибор должен перейти в режим "Пожар" - "Автоматический

пуск" с отображением состояния согласно 2.19. После включения индикатора "АСПТ"

при исправной работе цепи запуска прибор должен перейти в режим "Работа АСПТ" с

отображением режима согласно п.2.3, должны погаснуть световые индикаторы модулей

МС-2 и в модуле МИП-1 должен включиться световой индикатор "Пожар" в режим

пульсирующего включения, свидетельствующий о переходе прибора в режим "Работа

АСПТ".

Восстановить ШС кнопкой "Сброс" согласно п.2.11. Повторить проверку, ими-

тируя согласно п.2.19:

- переход прибора в режим "Пожар" - "Автоматический пуск";

- нарушение ШСБ (нажатием кнопки "Блокировка" пульта ПДП-1 либо ручного

извещателя "Блокировка" и т.д., открытием дверей) и переход прибора в режим "Бло-

кировка автоматики";

- восстановление кнопкой "Сброс".

10.7 Работа с прибором в режиме с одним биполярным комбинированным

охранно-пожарным (вариант1) или с одним пожарным и с одним охранным од-

нополярными (вариант 2) шлейфами с поочерёдным несимметричным включением

питания ШС тип 2.

В данном режиме работы ШС прибор обеспечивает поочередное включение пи-

тания пожарного ШС1 и охранного ШС2. Длительность включенного состояния

ШC1 (клеммы подключения Х1.3 и Х1.4) находится в пределах 700-800 мс, дли-

тельность включенного состояния ШС2 (клеммы подключения Х1.1 и Х1.2) в пре-

делах 100-150 мс. Для передачи по двухпроводной линии (по линии биполярного

ШС) раздельных извещений необходимо соединить ШС1 и ШС2 встречно-

параллельно согласно п.9.9.

-38-

ДАЭ 100.237.000 РЭ

При срабатывании ШС1 и (или) ШС2 прибор отключает переполюсовку тока в ШС,

тем самым обеспечивает подтверждение приема извещений от ручных извещателей.

При получении извещений от пожарных извещателей прибор формирует изве-

щения "Пожар1", "Пожар2" либо при неисправности в линии ШС1 (пожарной части

биполярного ШС) извещение "Авария1" без задержки, при срабатывании извещате-

лей в ШС2 (охранной части биполярного ШС) прибор формирует извещение с за-

держкой либо без задержки "Тревога" с включением индикатора "Ава-

рия2/Тревога4" и отображением состояния согласно п.2.3.

Отключить звуковую сигнализацию и восстановить работу ШС можно с помо-

щью нажатия кнопки "Сброс" согласно п.2.11.

При срабатывании двух и более пожарных извещателей и формировании извещения

"Пожар" прибор обеспечивает, как и в случае режимов ШС тип 1,4,5 автоматическое и

ручное (местное и дистанционное) блокирование режима "Автоматический пуск" с пе-

реводом режима работы прибора в режим "Блокировка автоматики", а также ручное

(местное и дистанционное) восстановление режима "Автоматический пуск" с формиро-

ванием обратного сигнала, подтверждающего полученную команду управления, с отоб-

ражением режимов на приемно-контрольном блоке прибора, на ручных извещателях и

на пультах дистанционного пуска тип ПДП-1. При переходе прибора в режим "Блоки-

ровка автоматики" прибор отображает состояние согласно п.2.3 включением световой и

звуковой сигнализации. Отключить данный режим можно как с пультов дистанционно-

го пуска (в режиме "Пожар"), так и с помощью кратковременного нажатия на кнопку

"Сброс" (при отключенной блокировке органов управления) согласно п.2.19.

В данном режиме прибор по шлейфу сигнализации ШС2 может обеспечивать

охрану либо дополнительный контроль за технологическим оборудованием, це-

пями управления, цепями пуска АСПТ и т.д. без разделения на зоны нарушения с

постановкой на охрану " и снятием с охраны по тактике "Открытая дверь" независимо

от состояния ШС1 и без отключения питания прибора путем управления кнопкой

"Сброс".

Восстановление ШС (ШС1 и (или) ШС2) выполняется путем нажатия кнопки

"Сброс" приемно-контрольного блока согласно п.п.2.11, 2.18. При восстановлении

автоматически включается сработавшая часть ШС, выполняется проверка ее ис-

правности, затем восстанавливается режим поочередного включения ШС1 и ШС2.

Для повышения надежности при приеме извещений (кроме режима включения восстановле-

ния ложносработавших извещателей в ШС1 согласно п.2.17) в ШС2 (охранной части ШС) реа-

лизована возможность программирования времени интегрирования полученных извещений

согласно п.9.8. В данном режиме при получении извещения о срабатывании ШС2 прибор изме-

няет длительность его включения от (100-150) до (500-800) мс при проверке действительности

данного нарушения. В случае если извещение "ложно", прибор восстанавливает режим перепо-

люсующих включений ШС (длительность включенного/отключенного состояния ШС1, ШС2).

10.7.1 Порядок работы с прибором (при пусконаладочных работах) в режиме с

одним биполярным комбинированным охранно-пожарным или с одним пожар-

ным и с одним охранным однополярными шлейфами с поочерёдным несиммет-

ричным включением питания ШС тип 2.

Запрограммировать в приборе режим ШС тип 2 согласно п.9.8. В зависимости от

особенностей и требований к организации пожарной охраны объекта скорректиро-

вать начальные значения режима работы прибора:

- установить тактику временной селекции длительности извещения "Внимание";

-39-

ЗАО «ПО «Спецавтоматикаª

- установить тактику селекции временного интервала между извещениями

"Внимание" и "Пожар";

- установить длительность включения внутреннего звукового оповещателя 240c

либо непрерывно;

- установить задержку включения выхода АСПТ 30 с для помещений в которых

предусмотрено пребывание людей;

- установить необходимый интервал времени интегрирования входных извеще-

ний ШC2 (50-70 или 500-1000 мс).

Отключить блокировку органов управления с помощью установки и поворота в

вертикальное положение ключа блокировки согласно п.2.1.2.

Включить прибор переключателем "Вкл/Откл".

При нарушенном ШС1 (прямой полярности или пожарной части ШС) световой

индикатор "Норма/Сеть/РП" должен перейти в режим периодического включе-

ния/отключения и дополнительно в зависимости от вида нарушения должен быть

сформирован сигнал оповещения на ПЦН, внешние и внутренние оповещатели без

задержки согласно п.2.3. Устранить нарушение в ШС1 (проверить состояние руч-

ных извещателей и т.д.).

При нарушенном ШС2 (обратной полярности или охранной части ШС) световой

индикатор "Норма/Сеть/РП" должен перейти в режим периодического включе-

ния/отключения с периодом включенного и отключенного состояния примерно

равным двум секундам (с визуально пониженной частотой по сравнению с режимом

"Тревога"). При этом, должен непрерывно светиться индикатор "Авария2/Тревога4"

свидетельствующий о нарушении ШС2.

Установить извещатели включенные в ШС2 в состояние "Норма". (Закройте

двери, окна, фрамуги и т. п. (т.е. там, где установлены извещатели)).

Постановка ШСБ "на охрану" выполняется по тактике "с открытой дверью" по-

сле установки ШС2 в состояние "Норма".

Прибор должен обеспечить постановку ШС (ШС1, ШС2) на охрану с отображе-

нием режима согласно п.2.18.

При установке ШC2 в состояние "Норма" должен погаснуть светодиод "Ава-

рия2/Тревога4".

После установки ШC2, ШСБ в состояние "Норма" через одну две секунды инди-

катор "Норма/Сеть/РП" должен перейти в режим непрерывного свечения и прибор

должен автоматически установиться в состояние "Норма". При использовании ак-

тивных извещателей следует учитывать время, необходимое для перехода извеща-

телей из выключенного состояния в режим "Норма".

После установки прибора в дежурный режим работы прибор должен функцио-

нировать согласно п.2.13.

При срабатывании пожарных извещателей в ШС1 прибором должны быть сфор-

мированы сигналы "Пожар1", "Пожар2" согласно п.п.2.3, 2.14.

Необходимо убедиться в работоспособности всех пожарных извещателей, уста-

новленных в шлейфы ШС1, ШС2 путем имитации их сработанного состояния.

Проверку работы модулей МИП-1, МС-2, пультов ПДП-1 выполнять согласно

п.10.6.1.

10.8 Работа с прибором в режиме с двумя однополярными охранными ШС тип 3

В данном режиме прибор обеспечивает охрану по двум шлейфам сигнализации

ШС1 и ШС2 (с разделением на зоны нарушения "Зона 1" (ШС1) и "Зона 2"

(ШС2) с дополнительным уточнением места нарушения "Тревога рубеж1" и

-40-

ДАЭ 100.237.000 РЭ

"Тревога рубеж2") с постановкой на охрану " и снятием с охраны ШС1 и (или)

ШС2 по тактике "Открытая дверь" и "Задержка на выход" независимо друг от друга

путем управления кнопкой "Сброс" без отключения питания прибора либо одно-

временно ШС1 и ШС2 путем выключения и последующего включения питания

прибора переключателем "Вкл/Откл".

Восстановление ШС1 и (или) ШС2 выполняется путем автоматического отклю-

чения питания сработавшего шлейфа на время от 5 до 6 с (после нажатия кнопки

"Сброс"), с последующей постановкой на охрану согласно п.п.2.11, 2.18.

Прибор в режиме двухрубежной охранной сигнализации при срабатывании извеща-

телей в ШC1 и (или) ШC2 рубежа 1 выполняет переход в режим "Тревогa1" и (или)

"Тревогa2", при срабатывании извещателей в ШC1 и (или) ШC2 рубежа 2 - переход в

режим "Тревога3" и (или) "Тревогa4" с отображением данных извещений индикаторами

"Пожар1/Тревога1", "Авария1/Тревога3", "Пожар2/Тревога2" "Авария2/Тревога4".

Извещение "Тревога рубеж 2" имеет приоритет по отношению к извещению "Тре-

вога рубеж1". В случае если параметры шлейфа сигнализации (п.2.6) не позволяют

реализовать контроль, двух рубежей рекомендуется использовать режим "1 рубеж".

При необходимости обеспечить функцию самоохраны прибора (или функцию

"Звонок") следует использовать дополнительный шлейф ШСБ. При размыкании

ШСБ формируется извещение "Тревога5" согласно п.2.3.

При восстановлении ШСБ формирование извещения "Тревога 5" не отключает-

ся. При необходимости, можно в ручном режиме отключить данное извещение пу-

тем кратковременного нажатия кнопки "Сброс".

10.8.1 Порядок работы с прибором (при пусконаладочных работах) в режиме с

двумя однополярными охранными ШС тип 3.

Запрограммировать в приборе режим ШС тип 3 согласно п.9.8. В зависимости от

особенностей и требований к организации охраны объекта скорректировать началь-

ные значения режима работы прибора:

-установить требуемую тактику постановки ШС на охрану (одновременно для

двух ШС1 и ШС2) без задержки "С открытой дверью" либо установить дополнитель-

но режим "Задержка на выход ШC1 и ШC2" (без задержки либо с задержкой 86с).

- установить требуемую задержку включения звукового оповещения (без за-

держки либо с задержкой 30 с);

- установить длительность включения внутреннего звукового оповещателя при

формировании извещения "Тревога" (240 с либо непрерывно);

- выбрать количество рубежей контроля (2 рубежа или 1 рубеж);

- установить необходимый интервал времени интегрирования входных извеще-

ний ШС (50-70 или 500-1000 мс);

Отключить блокировку органов управления с помощью установки и поворота в

вертикальное положение ключа блокировки согласно п.2.12.

Включить прибор переключателем "Вкл/Откл".

При нарушенном ШС1 и (или) ШС2 световой индикатор "Норма/Сеть/РП" дол-

жен перейти в режим периодического включения/отключения с периодом включен-

ного и отключенного состояния примерно равным двум секундам (с визуально по-

ниженной частотой по сравнению с режимом "Тревога"). При этом, должны непре-

рывно светиться индикатор "Авария1/Тревога3" и

(или) индикатор "Ава-

рия2/Тревога4", свидетельствующие о нарушении ШС1 и (или) ШС2.

-41-

ЗАО «ПО «Спецавтоматикаª

Установить извещатели включенные в ШС1 и (или) ШС2 в состояние "Норма".

(Закройте двери, окна, фрамуги и т. п. (т.е. там, где установлены извещатели)).

Прибор должен обеспечить постановку ШС (ШС1, ШС2) на охрану с отображе-

нием режима согласно п.2.18.

При установке ШC1 в состояние "Норма" должен погаснуть светодиод "Ава-

рия1/Тревога2", при установке ШС2 - "Авария2/Тревога4".

После установки ШC1, ШC2 в состояние "Норма" при отключенной тактике

"Задержка на выход" (тактика выхода "с открытой дверью") через 1-2 секунды ин-

дикатор "Норма/Сеть/РП" должен перейти в режим непрерывного свечения и при-

бор должен автоматически установиться в состояние "Норма". При использовании

активных извещателей следует учитывать время, необходимое для перехода изве-

щателей из выключенного состояния в режим "Норма".

Постановка ШСБ "на охрану" выполняется по тактике "с открытой дверью"

независимо от ШС1, ШС2 с индикацией состояния индикатором

"Блок/Прогр/Контр".

При установленной тактике "Задержка на выход" после установки ШС1 и ШС2 в

состояние "Норма" прибор должен выполнить программную задержку на выход (так-

тика выхода "С закрытой дверью с задержкой на выход"). Световой индикатор "Нор-

ма/Сеть/РП" на панели прибора и одноименный выносной световой оповещатель

должны перейти в режим коротких световых вспышек на время задержки 86±10 с.

После установки прибора в дежурный режим работы прибор должен функцио-

нировать согласно п.2.13.

Вызовите нарушение в ШС1 и (или) ШС2 , например, открыв дверь и т.д. Прибор

должен перейти в режим "Тревога1", "Тревога2" (при нарушении зоны контроля 1)

либо "Тревога3", "Тревога4" (при нарушении зоны контроля 2) согласно п.п.2.14,

2.15.

Отключите звуковую сигнализацию, а затем восстановите сработавшие ШС

кнопкой "Сброс" согласно п.2.11.

При входе в охраняемое помещение при установленной задержке звукового

оповещения должна обеспечиваться задержка включения выносного и встроенного

звукового оповещателя на время не менее 30 с.

При нарушении ШС1 и (или) ШС2 прибором должен формироваться сигнал

тревоги согласно п.п.2.14, 2.15.

Необходимо убедиться в работоспособности всех установленных в шлейф ШС

извещателей, выполнив проверку формирования извещений.

10.9 Работа с прибором в режиме с двумя однополярными пожарными ШС тип 4

В данном режиме прибор обеспечивает пожарную охрану по двум шлейфам сиг-

нализации ШС1 и ШС2 с разделением срабатывания одного и двух пожарных изве-

щателей ("Пожар1" ("Внимание"), "Пожар2") с постановкой на охрану и снятием с

охраны ШС1 и (или) ШС2 одновременно при включении питания либо независимо

друг от друга путем управления кнопкой "Сброс" без отключения питания прибора

либо одновременно ШС1 и ШС2 путем отключения и последующего включения

питания прибора переключателем "Вкл/Откл". Извещения о срабатывании одного

извещателя в ШС1 и (или) ШС2 отображаются индикатором "Норма/Сеть/РП" и

разнотоновыми звуковыми сигналами встроенного оповещателя. Извещения о сра-

батывании (одного ручного извещателя либо двух и более автоматических извеща-

телей) отображаются индикаторами "Пожар1/Тревога1/ и (или) "Пожар2/Тревога2".

-42-

ДАЭ 100.237.000 РЭ

Одновременно прибор при проверке срабатывания извещателей выполняет про-

верку исправности ШС1, ШС2 с отображением состояния при неисправности индика-

торами "Авария1/Тревога3", "Авария2/Тревога4" согласно п.2.3. При возникновении

неисправности в одном ШС прибор продолжает контролировать состояние другого

ШС с обеспечением приоритета формирования и трансляции извещения "Пожар".

При необходимости отключения части автоматических пожарных извещателей с

сохранением режима автоматического и дистанционного пуска в ШС1 рекомендуется

включать автоматические пожарные извещатели, в ШС2 включать ручные извещате-

ли дистанционного пуска, цепи контроля за состоянием технологического оборудова-

ния, цепи контроля целостности линий запуска, цепи охранной сигнализации и т.д.

При срабатывании пожарных извещателей и переходе прибора в режим "Авто-

матический пуск" через интервал времени не менее 30с (при установленной вре-

менной задержке для обеспечения эвакуации людей из защищаемого помещения)

выдается сигнал на запуск средств АСПТ.

Непосредственно после сигнала запуска АСПТ производится дополнительная

проверка технологического оборудования, цепей контролирующих запуск АСПТ,

цепей линий запуска (пиропатронов) подключенных в ШС2 с целью определения

действительности подачи огнетушащего вещества в защищаемую зону (помеще-

ние). В случае если после команды пуска АСПТ происходит изменение в цепи ШС2

(обрыв либо короткое замыкание в ШС2), то выдается команда "Работа АСПТ" (т.е.

прибор устанавливает, что огнетушащее вещество подано в защищаемую зону).

Для обеспечения повышенной надежности при запуске автоматических средств

пожаротушения в данном режиме ШС кроме возможности включения восстановле-

ния ложносработавших извещателей согласно п.2.17 реализована возможность про-

граммирования команды пуска АСПТ (при срабатывании двух извещателей в одном

ШС либо при срабатывании двух ШС "Два из двух") согласно п.9.8.

Восстановление ШС1 и (или) ШС2 выполняется путем автоматического отклю-

чения питания сработавшего шлейфа на время от 5 до 6 с, с последующей поста-

новкой на охрану согласно п.2.11.

При срабатывании двух и более пожарных извещателей и формировании изве-

щения "Пожар" прибор обеспечивает, как и в случае режимов ШС тип 1,2,5 автома-

тическое и ручное (местное и дистанционное) блокирование режима "Автоматиче-

ский пуск" с переводом режима работы прибора в режим "Блокировка автоматики",

а также ручное (местное и дистанционное) восстановление режима "Автоматиче-

ский пуск" с формированием обратного сигнала, подтверждающего полученную

команду управления, с отображением режимов на приемно-контрольном блоке при-

бора, на ручных извещателях и на пультах дистанционного пуска типа ПДП-1.

При переходе прибора в режим "Блокировка автоматики" прибор отображает со-

стояние согласно п.2.3 включением световой и звуковой сигнализации. Отключить

данный режим можно как с пультов дистанционного пуска ПДП-1, так и с помощью

кратковременного нажатия на кнопку "Сброс" (при отключенной блокировке орга-

нов управления) согласно п.2.19.

При необходимости организации автоматического тушения по двум независи-

мым направлениям следует последовательно с пусковыми управляющими обмотка-

ми реле направлений (К3 и К4) для направления 1 (ШС1) включить контакты сиг-

нального реле К1.1 ("Пожар1/Тревога1"), а для направления 2 (ШС2) включить

контакты сигнального реле К1.2 ("Пожар2/Тревога2"). В данном подключении при-

-43-

ЗАО «ПО «Спецавтоматикаª

бор обеспечивает раздельный пуск по двум раздельным направлениям, а при сраба-

тывании ШСБ либо при нажатии кнопки "Сброс" включение и отключение одно-

временно для обоих направлений режима "Блокировка автоматики" с отображением

состояния согласно п.2.3.

10.9.1 Порядок работы с прибором (при пусконаладочных работах) в режиме с

двумя однополярными пожарными ШС тип 4

Запрограммировать в приборе режим ШС тип 4 согласно п.9.8. В зависимости от

особенностей и требований к организации пожарной охраны объекта скорректиро-

вать начальные значения режима работы прибора:

- установить тактику временной селекции длительности извещения "Внимание";

- установить тактику селекции временного интервала между извещениями

"Внимание" и "Пожар";

- установить длительность включения внутреннего звукового оповещателя 240 c

либо непрерывно;

- установить задержку включения выхода АСПТ 30 с для помещений в которых

предусмотрено пребывание людей;

- установить режим пуска АСПТ "Два из двух" (при срабатывании не менее двух

извещателей в одном ШС либо при срабатывании извещателей (по одному или по два

в зависимости от схемы подключения извещателей) в каждом ШС).

Отключить блокировку органов управления с помощью установки и поворота в

вертикальное положение ключа блокировки согласно п.2.1.2.

Включить прибор переключателем "Вкл/Откл".

При нарушенном ШС1, ШС2 или ШСБ световой индикатор "Норма/Сеть/РП" должен

перейти в режим периодического включения/отключения и дополнительно в зависимости

от вида нарушения должен быть сформирован сигнал оповещения согласно п.2.3.

При срабатывании пожарных извещателей прибор должен выдать извещение на ПЦН,

внешние и внутренние оповещатели тревожные сигналы без задержки согласно п.2.3

Постановка ШСБ "на охрану" выполняется по тактике "с открытой дверью"

независимо от ШС1, ШС2 с индикацией состояния индикатором

"Блок/Прогр/Контр".

После установки прибора в дежурный режим работы прибор должен функцио-

нировать согласно п.2.13.

При срабатывании пожарных извещателей в ШС1, ШС2 прибором должен быть

сформированы сигналы "Пожар1", "Пожар2" согласно п.п.2.3, 2.14.

Необходимо убедиться в работоспособности всех пожарных извещателей уста-

новленных в ШС1, ШС2 путем имитации их сработанного состояния.

Выдача сигнала на выходе ключа АСПТ (Х1.8) программируется в зависимости

от выбранной тактики формирования управляющего сигнала (при срабатывании

двух извещателей в одном ШС либо при срабатывании двух ШС) согласно п.9.8.

Проверку работы модулей МИП-1, МС-2, пультов ПДП-1 выполнять согласно

п.10.6.1.

10.10 Работа с прибором в режиме с одним пожарным и одним охранным од-

нополярными c постоянным питанием ШС тип 5.

Работа прибора в данном режиме во многом похожа на работу в режиме ШС тип

2. Главным отличием является независимое постоянное питание линий ШС1 и

ШС2.

-44-

ДАЭ 100.237.000 РЭ

В данном режиме прибором обеспечивается постоянный раздельный контроль

за состоянием ШС1 и ШС2, а при их срабатывании раздельное восстановление

(ШC1 и (или) ШC2) путем отключения питания сработавшего шлейфа на время от

5 до 6 с с помощью кнопки "Сброс", с последующей постановкой на охрану со-

гласно п.п.2.11, 2.18.

10.10.1 Порядок работы с прибором (при пусконаладочных работах) в режиме с

одним пожарным и одним охранным однополярными c постоянным питанием

ШС тип 5. Порядок работы с прибором в данном режиме работы ШС аналогичен

режиму ШС тип 2 (п.10.7.1).

Необходимо запрограммировать в приборе режим ШС тип 5 согласно п.9.8. В

зависимости от особенностей и требований к организации пожарной охраны объек-

та скорректировать начальные значения режима работы прибора:

- установить тактику временной селекции длительности извещения "Внимание";

- установить тактику селекции временного интервала между извещениями

"Внимание" и "Пожар";

- установить длительность включения внутреннего звукового оповещателя 240c

либо непрерывно;

- установить задержку включения выхода АСПТ 30 с для помещений в которых

предусмотрено пребывание людей;

- установить необходимый интервал времени интегрирования входных извеще-

ний ШC2 (50-70 или 500-1000 мс).

Отключить блокировку органов управления с помощью установки и поворота в

вертикальное положение ключа блокировки согласно п.2.1.2.

Включить прибор переключателем "Вкл/Откл". Далее руководствоваться п.10.7.1.

11 ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПРИБОРА

11.1 При поступлении прибора к потребителю проверка качества и комплектно-

сти поставки должна проводиться в соответствие с "Инструкцией о порядке прием-

ки продукции производственно-технического назначения и товаров народного по-

требления по качеству", утвержденной Госарбитражем СССР 25.04.66.

11.2 Проверка технического состояния прибора должна проводиться с целью

оценки технического состояния, выявления в нем скрытых дефектов и несоответ-

ствия техническим параметрам, для определения необходимости его ремонта.

11.3 Все виды испытаний, проверок и измерения параметров прибора должны

проводиться в нормальных условиях по ГОСТ 15150-69, если это не оговорено особо.

11.4 Применяемое оборудование должно быть поверено. Перечень рекомендуе-

мого оборудования приведен в приложении Д.

Допускается применение других средств измерения и оборудования, обеспечи-

вающих полноту испытаний и заданную точность измерений.

11.5 Погрешность измерения параметров при проведении испытаний не должна

превышать 5%, если иные требования не установлены в пункте испытаний.

11.6 Проверить внешний вид прибора, убедиться: в отсутствии внешних повре-

ждений, в наличии пломбы предприятия изготовителя в приемно-контрольном бло-

ке и в соответствии номера прибора номеру, указанному в руководстве.

11.7 Проверить на соответствие комплектности поставки прибора по таблице 1.

11.8 Соединить проводниками клеммы приемно-контрольного блока Х1.1

(ШС2(+)) с Х1.4 (ШС1(-)), Х1.2 (ШС2(-)) с Х1.3 (ШС1(+)) и подключить к клеммам

-45-

ЗАО «ПО «Спецавтоматикаª

Х1.3 (ШС1(+)) и Х1.4 (ШС1(-)) шлейф сигнализации с выносным элементом - рези-

стор 5,6 кОм±5% , входящий в комплект поставки прибора.

Подключить (при комплекте поставки с прибором) комбинированный (светозву-

ковой) оповещатель "Корбу-2М" к клеммам Х1.6 "Блокировка/Авария/Тревога",

Х1.7 "Тревога/Пожар", Х1.5 "Норма/Сеть/РП" и Х1.19 "Выход +12В, 1А".

Подключить (при наличии) встроенный либо внешний резервный источник пи-

тания. Для подключения встроенного источника необходимо надеть на плюсовой

вывод аккумулятора розетку (типа SG57644) соединенную проводом красного цвета

(параллельно клемме разъема Х1.18) со схемой прибора, надеть на минусовой вы-

вод аккумулятора розетку (типа SG57644), соединенную проводом черного (синего)

цвета, параллельно клемме разъема Х1.17 со схемой прибора).

Подключить к прибору сетевые провода 220В через изоляционную втулку кор-

пуса к клеммам Х3.1, Х3.2 "Сеть". Для этого предварительно снять защитную

крышку силового блока (с надписью "220 В"), ввести провода. Установить на место

защитную крышку и зафиксировать ее винтом.

Примечание - При поставке прибора в комплекте со щитком приборным ЩП-2

ТУ4372-040-00226827-2000 сетевые провода подключить к клеммам Х1.1 и Х1.2 щитка.

Подать на прибор сетевое питание 220 В. При этом (при положении "Откл" пе-

реключателя "Вкл/Откл" и отключенной блокировке органов управления (при вер-

тикальном положении "прорези" блокировочного замка) на передней панели при-

емно-контрольного блока прибора должны включиться световые индикаторы "Ава-

рия1/Тревога3" и "Авария2/Тревога4".

Измерить напряжение между клеммами Х1.17 "Общий (-)" и Х1.19 "Выход

+12В, 1А". Напряжение (согласно п.2.20) должно быть 12 ±1,2 В (при питании от

сети переменного тока от 187 до 242 В) или от 10,2 до 14,8 В (при питании от ре-

зервного источника (аккумулятора) напряжением от 10,8 до 15 В).

Проверку прибора следует проводить в режиме автоматического контроля

функционирования (согласно п.2.22) в следующей последовательности.

Установить (если был изменен) режим ШС тип 1. При необходимости вариант

установленного режима можно проверить согласно п.10.4. Снять мини-джамперы

ХР1 ("Выход +12 В") и ХР2 ("Режим"). Установить мини-джампер ХР3 в положе-

ние соответствующее уровню громкости не менее 95 дБ.

Примечание - По умолчанию в приборе установлен режим пожарной сигнализации ШС тип 1.

Перевести прибор в режим "Контроль". Для этого выполнить следующие операции:

- снять мини-джампер с ХP2 (только в случае, если снята верхняя крышка прием-

но-контрольного блока прибора, при установленной верхней крышке, т.е. при разо-

мкнутой цепи блокировочной кнопки, требование данного пункта не обязательно);

- нажать и удерживать в нажатом положении кнопку "Сброс";

- включить прибор.

После отпускания кнопки "Сброс" прибор должен перейти в режим "Контроль" с

одновременным включением в режим непрерывного свечения индикатора

"Блок/Прогр/Контр" и последовательно (путем имитации режимов) выполнить проверки:

- формирования внутренних и внешних светозвуковых сигналов согласно

п.2.2.22 (за исключением управляющих сигналов в цепи АСПТ, которые должны

блокироваться);

- исправности входных цепей ШС согласно п.2.2.6.

Проверку состояния выходных цепей реле и транзисторных ключей выполнять

путем подключения к выходам прибора согласно п.2.10 контрольно-измерительного

прибора и наблюдения за его показаниями.

-46-

ДАЭ 100.237.000 РЭ

Примечание - При необходимости звуковые сигналы, формируемые внутренним звуко-

вым оповещателем можно отключить кратковременным нажатием кнопки "Сброс".

В конце цикла автоматического контроля прибор должен выполнить проверку

работы входных цепей ШС (после проверки работоспособности цепей индикации,

оповещения и управления). При исправной работе ШC1 и ШC2 (при отсутствии

аварийных отклонений в параметрах входных цепей) прибор должен перейти в де-

журный режим с включением в режим непрерывного свечения индикатора "Нор-

ма/Сеть/РП".

При неисправности во входных цепях прибор должен выдать звуковой сигнал "Ава-

рия" и дополнительно в зависимости от вида неисправности включить световой сигнал:

- при завышенном напряжении питания ШС - индикатором "Пожар1/Тревога1";

- при заниженном напряжении питания ШС- индикатором "Пожар2/Тревога2";

- при неисправности цепей ШC1 - индикатором "Авария1/Тревога3";

- при неисправности цепей ШC2 - индикатором "Авария2/Тревога4";

- при ошибке подключения цепей ШС - индикаторами "Авария1/Тревога3",

"Авария2/Тревога4".

Выключить сетевое питание прибора. Повторить цикл проверок функциониро-

вания прибора в режиме "Контроль" при питании от резервного источника.

Проверку работы прибора в режиме настройки (контроля) номинального тока

ШС (или "Контроль тока ШС") выполнять в следующей последовательности.

Перевести прибор в режим "Контроль", затем в дополнительный режим "Кон-

троль тока ШС". Для этого (до истечения примерно 5с времени после включения

прибора в режим "Контроль") еще раз нажать и отпустить кнопку "Сброс".

При переходе в режим "Контроль тока ШС" (проверки номинального тока

ШC1, ШC2) прибор должен сформировать короткий звуковой сигнал, свидетель-

ствующий о переходе в заданный режим.

Режим сетевого или резервного питания прибора должен отображаться свечени-

ем индикатора "Норма/Сеть/РП" зеленым или красным цветом, состояние резервно-

го питания ("Авария" либо "Заряд") - включением индикатора "Авария РП" (в ре-

жим периодического либо непрерывного свечения соответственно) согласно п.2.3.2.

Убедиться в работоспособности входных цепей ШC1, ШC2, выполняя при по-

мощи кнопки "Сброс" их поочередное включение.

Переключение каналов ШC1, ШC2 должно отображаться индикаторами "По-

жар1/Тревога1", "Пожар2/Тревога2", "Авария1/Тревога3", "Авария2/Тревога4".

Непрерывное свечение индикаторов "Авария1/Тревога3", "Авария2/Тревога4"

свидетельствует о соответствии сопротивлений шлейфов номинальным значениям и

нахождении величин токов в ШC1, ШC2 в пределах установленного допуска (со-

гласно п.2.6, п.2.7).

Пульсирующее свечение данных индикаторов свидетельствует о выходе токов

ШC1 и (или) ШC2 за пределы допустимых значений, обеспечивающих устойчивую

работу прибора в дежурном режиме.

Кратковременно (на время от 0,5 до 5 с) замкните выводы ШС1 (ШС2). При вы-

полнении контроля ШC1 должен включиться в режим пульсирующих включений

индикатор "Авария1/Тревога3", а при контроле ШС2 - "Авария2/Тревога4". За тем,

разомкните шлейф. При этом индикатор "Норма/Сеть/РП" должен перейти в режим

прерывистого свечения, а по истечении интервала времени от 5 до 10 с восстано-

виться в режим непрерывного свечения.

Прибор считают выдержавшим испытания, если обеспечивается исправная рабо-

та его входных цепей согласно требованиям п.2.22.

-47-

ЗАО «ПО «Спецавтоматикаª

Дополнительная проверка точности измерения величин сопротивления ШС

и величины отклонения измеренного значения тока (сопротивления) от номи-

нального (согласно п.2.6) может быть выполнена при выяснении причин неисправ-

ностей во входных цепях, выявленных в ходе тестовых проверок.

Проверку выполнять в следующей последовательности:

Соединить проводниками клеммы Х1.1 (ШС2(+)) с Х1.4 (ШС1(-)), Х1.2 (ШС2(-))

с Х1.3 (ШС1(+)) и подключить к клеммам Х1.3 (ШС1(+)) и Х1.4 (ШС1(-)) перемен-

ный резистор типа СП4-2М 56-68 кОм и выставить номинальное значение сопро-

тивления 5,6 кОм±0,5%;

Перевести прибор в режим "Контроль тока ШС".

Свечение (или отсутствие свечения) индикатора "Пожар1/Тревога1" при контро-

ле параметров ШС1, индикатора "Пожар2/Тревога2" - ШС2, дополнительно указы-

вают на направление изменения сопротивления (тока) ШС. При отсутствии свече-

ния - сопротивление ШС больше номинального, при наличии свечения - сопротив-

ление ШС меньше номинального (5,6кОм±0,5%).

Убедиться в работоспособности входных цепей прибора путем имитации откло-

нений величин сопротивлений ШC1, ШC2.

Оптимальным следует считать величину сопротивления ШС при котором обес-

печивается момент перехода индикаторов "Пожар1/Тревога1", "Пожар2/Тревога2"

из отключенного состояния во включенное состояние.

Для выхода из режима "Контроль" необходимо отключить питание прибора.

Установить номинальное сопротивление ШС 5,6кОм±0,5%. Включить прибор

при снятой верхней крышке. Прибор должен перейти в режим "Взлом аппаратуры"

согласно п.2.3.

Отключить питание прибора переключателем "Вкл/Откл". Установить верхнюю

крышку на приемно-контрольный блок. Включить прибор.

Прибор должен перейти в дежурный режим, при этом должен включиться в ре-

жим непрерывного свечения индикатор на передней панели приемно-контрольного

блока прибора "Норма/Сеть/РП".

Снять клемму с аккумуляторной батареи (при наличии). С задержкой времени

не более 5 минут должен включиться световой индикатор "Авария РП" в режим

непрерывного свечения. Выключить прибор и повторно включить. Убедиться в ра-

ботоспособности автоматического контроля резервного питания по включению све-

тового индикатора "Авария РП".

Надеть клемму на аккумуляторную батарею. С задержкой времени не более

5 минут должен выключиться световой индикатор "Авария РП". Выключить сете-

вое питание 220 В.

Примечание - При не полном заряде аккумуляторной батареи индикатор "Авария РП"

должен переходить в режим периодического включения/отключения согласно п.2.3.

При исправном резервном источнике прибор должен автоматически перейти на

резервное питание, с включением светового индикатора "Норма/Сеть/РП" в режим

красного свечения.

Включить сетевое питание 220 В, прибор должен автоматически выполнить об-

ратный переход с питанием от сети, без выдачи сигналов ложной тревоги. Световой

индикатор "Норма/Сеть/РП" должен включиться в режим зеленого свечения.

Выполнить проверку блокировки органов управления ключом. Для этого вста-

вить специальный ключ в блокировочный замок и повернуть в горизонтальное по-

ложение. Отключить питание прибора переключателем "Вкл/Откл". Прибор не

должен отключаться. Повернуть ключ в вертикальное положение прибор должен

выключиться. Прибор считают выдержавшим испытание, если выполняются

все перечисленные пункты проверок.

-48-

ДАЭ 100.237.000 РЭ

12 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

12.1 Перечень возможных неисправностей и способов их устранения приведен

в таблице 2.

Таблица 2

Наименование неисправ-

Вероятная причина

Способы устранения

ности

1 При подключении при-

Нет напряжения сети.

Проверить наличие напря-

бора к сети 220 В не

Неисправны предохра-

жения

включаются индикаторы

нители F3 или F4 0,25 А,

Проверить и при необходи-

HL6, HL7

расположенные в сило-

мости заменить предохрани-

"Авария1/Треовга3",

вом блоке под крышкой

тели

"Авария2/Тревога4"

"220В"

Неисправен прибор

Проверить прибор

2 Не включается вынос-

Неправильно подключе-

Проверить наличие управ-

ной комбинированный

ны выводы оповещателя

ляющих сигналов в приборе

светозвуковой оповеща-

к прибору

и правильность подключе-

тель "Корбу-2М"

ния

Неисправен оповещатель

Проверить оповещатель

Неисправен прибор

Проверить прибор

3 Отсутствует напряжение на

Неисправен предохрани-

Проверить и при неисправ-

Х1.21 ("Вход+12В, 150мА")

тель F1 0,25A

ности заменить предохрани-

относительно клеммы

тель F1

Х1.17 ("Общий (-)")

Замыкание в цепях под-

Проверить цепи подключе-

ключения

ния

Неисправен прибор

Проверить прибор

4 Прибор не работает от

Неисправен предохрани-

Проверить и при неисправ-

резервного источника

тель F2 1,25A

ности заменить предохрани-

питания, постоянно

тель F1

светится индикатор

Неисправен резервный

Проверить источник, при

"Авария РП"

источник

необходимости заменить

Ошибка подключения к

Проверить правильность

прибору

подключения

Неисправен прибор

Проверить прибор

5 Постоянное нарушение

Разомкнута цепь блоки-

Проверить цепь блокировки

ШС, индикатор "Нор-

ровочной кнопки

ма/Сеть/РП" светится с

повышенной частотой

включения/отключения

Неисправен прибор

Проверить прибор

6 Постоянное нарушение ШС

Неисправна цепь под-

Проверить цепь ШС в режи-

(ШС1, ШС2), индикатор

ключения ШС (ШС1,

ме "Контроль"

"Норма/Сеть/РП" находится в

ШС2)

режиме периодического

включения/отключения,

прибор не переходит в дежур-

ный режим

Неисправен прибор

Проверить прибор

-49-

ЗАО «ПО «Спецавтоматикаª

13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

13.1 Техническое обслуживание прибора должно проводиться по планово-

предупредительной системе, предусматривающей работы по годовому техническо-

му обслуживанию.

13.2 Техническое обслуживание прибора должен осуществлять персонал не ни-

же 5 разряда, прошедший соответствующий инструктаж.

13.3 Все работы по техническому обслуживанию прибора должны проводиться

с соблюдением всех мероприятий, обеспечивающих безопасность, в соответствии с

требованиями разделов 6 и 7 настоящего руководства.

13.4 При эксплуатации прибора рекомендуется выполнять работы по техническому об-

служиванию согласно РД 009-01-96 ("Типовой регламент N3 технического обслуживания

систем пожарной сигнализации, систем пожарно-охранной сигнализации" Приложение 3).

13.5 В процессе эксплуатации устройства обслуживающий персонал должен осо-

бенно внимательно следить за состоянием средств, обеспечивающих безопасность.

1) проводить внешний осмотр, проверять отсутствие вмятин, видимых механи-

ческих повреждений на корпусах, в линии ШС, заземляющих проводов и при необ-

ходимости очищать их от загрязнения;

2) проверять сохранность пломб на корпусе;

3) проверять отсутствие подключенных к разъемам посторонних цепей;

4) измерять сопротивление заземления прибора.

13.6 Сведения о проведении регламентных работ заносят в таблицу 3 учета регламентных

работ и контроля технического состояния средств охранно-пожарной сигнализации.

13.7 После проведения работ по регламенту прибор должен быть опломбирован.

Таблица 3

Вид технического

Замечания о техниче-

Должность, фамилия и под-

Дата

обслуживания

ском состоянии

пись ответственного лица

14 ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ РЕМОНТЕ

14.1 Ремонтные работы, связанные со вскрытием прибора, с нарушением пломб

предприятия изготовителя, выполняются только по истечении гарантийного срока.

14.2 Ремонт устройства проводят в специализированной ремонтной мастерской

или на предприятии изготовителе.

14.3 Все контрольно-измерительные приборы должны быть поверены.

14.4 После ремонта трансформатора необходимо проверить изоляцию между

обмотками. Она должна выдерживать испытательное напряжение 2500 В.

14.5 После ремонта обязательной проверке подлежат:

- правильность и качество монтажа;

- изоляция электрических цепей;

- техническое состояние прибора.

14.6 После ремонта прибор пломбируется организацией, выполнявшей ремонт.

-50-

15 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

15.1 Транспортирование

15.1.1 Приборы в упаковке предприятия-изготовителя могут транспортировать-

ся любым видом закрытого транспорта (железнодорожные вагоны, закрытые авто-

машины, контейнеры, герметизированные отсеки самолетов, трюмы и т.д.) при пе-

ревозке открытым транспортом, транспортные ящики с изделиями должны быть

надежно укрыты водонепроницаемыми материалами (например, брезентом).

15.1.2 Условия транспортирования должны соответствовать условиям хранения

5 по ГОСТ 15150-69.

15.1.3 Срок транспортирования не должен превышать 3 месяцев.

15.1.4 При транспортировании приборов должны выполняться правила, изло-

женные в следующих документах:

- "Правила перевозки грузов автомобильным транспортом",

2 изд. М.:

"Транспорт", 1984г;

- "Правила перевозки грузов", МПС СССР, М.: "Транспорт", 1985 г;

- "Технические условия погрузки и крепления грузов", МПС СССР, М.:

"Транспорт", 1988 г;

- "Правила перевозки грузов", МРФ СССР, М.: "Транспорт", 1989г;

- "Правила перевозки грузов в прямом смешанном железнодорожно-водном

сообщении", ММФ СССР, М.: "Транспорт", 1985 г;

- "Руководство по грузовым перевозкам на внутренних воздушных линиях

СССР", М.:МГА, 28.03.75 г;

- "Технические условия размещения и крепления грузов в крытых вагонах",

М.: "Транспорт", 1969 г.

15.1.5 После транспортирования приборов при отрицательных температурах

воздуха, перед включением они должны быть выдержаны в течение 6 часов в по-

мещении с нормальными климатическими условиями.

15.2 Хранение

15.2.1 Хранение приборов изготовителем и потребителем в упаковке для транс-

портирования в складах должно соответствовать условиям хранения I по

ГОСТ 15150-69.

15.2.2 Срок хранения приборов без переконсервации должен быть не более 3 лет.

15.2.3 Хранить приборы следует в соответствии с ГОСТ 12997-84.

15.2.4 В помещении должны отсутствовать пары агрессивных веществ.

16 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ИЗГОТОВИТЕЛЯ

16.1 Предприятие-изготовитель гарантирует соответствие прибора требованиям

технических условий ТУ 4372-03700226827-2000 при соблюдении потребителем

установленных условий эксплуатации, транспортирования и хранения, монтажа.

16.2 Гарантийный срок эксплуатации 18 месяцев с момента ввода прибора в

эксплуатацию, но не более 24 месяцев со дня приемки ОТК.

16.3 Гарантийный срок хранения не более 24 месяцев со дня приемки ОТК.

16.4 Срок службы не менее 10 лет.

-51-

17 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Прибор приемно-контрольный охранно-пожарный ППКОП 019-1-15 "ПИКЕТ-2"

упакован согласно требованиям, предусмотренным техническими условиями

ТУ 4372-037-00226827-2000.

Упаковку произвёл _____________

_________________

_______________

должность

личная подпись

расшифровка подписи

Дата упаковки

______________

число, месяц, год

18 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

Прибор приемно-контрольный охранно-пожарный ППКОП 019-1-15 "ПИКЕТ-2"

заводской

№ V2

соответствует техническим условиям

модификация

индивидуальный номер

ТУ 4372-037-00226827-2000 и признан годным для эксплуатации.

Подпись представителя ОТК ______________

_____________

личная подпись

расшифровка подписи

МП

Дата приёмки

______________

число, месяц, год

19 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

19.1 При отказе в работе или неисправности прибора и необходимости его от-

правки предприятию-изготовителю в период гарантийного срока потребителем дол-

жен быть составлен акт о предъявлении рекламации.

19.2 В таблице 4 регистрируются все предъявляемые рекламации и их краткое

содержание.

Таблица 4

Должность,

Содержание ре-

Дата

Принятые меры

фамилия и подпись

кламации

ответственного лица

-52-

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ ППКОП 019-1-15 "ПИКЕТ-2". РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДАЭ 100.237.000 РЭ - часть 2
