После программирования ключей пользователей одной группы для пере-

хода к программированию ключей пользователей следующей группы необхо-

димо удержать кнопку ОХРАНА нажатой в течение более 2 с.

В режиме программирования второй группы при удержании кнопки ОХ-

РАНА, нажатой в течение более 2 с, осуществляется выход из режима про-

граммирования ключей.

Следует иметь в виду, что если интервалы между операциями при про-

граммировании ключей превышают 1 мин, то прибор автоматически переходит

в рабочий режим.

Если происходит нарушение круглосуточного ШС, то прибор также пере-

ходит из режима программирования ключей в рабочий режим с формированием

соответствующих извещений.

8 ПОРЯДОК УСТАНОВКИ

8.1 Прибор поставляется заводом-изготовителем в следующей конфигу-

рации:

- встроенный аккумулятор отключен;

- на плате МПК перемычки П1 - П6 сняты.

8.2 Запрограммировать прибор на требуемый алгоритм работы по разделу

7. Таблица программирования приведена в приложении Г.

8.3 Прибор устанавливается на охраняемом объекте в местах, где он за-

щищен от воздействия атмосферных осадков и механических повреждений. В

воздухе не должны содержаться пары кислот и щелочей, а также газы, вызы-

вающие коррозию.

8.4 Прибор крепится на стене навешиванием на два шурупа. Для фикса-

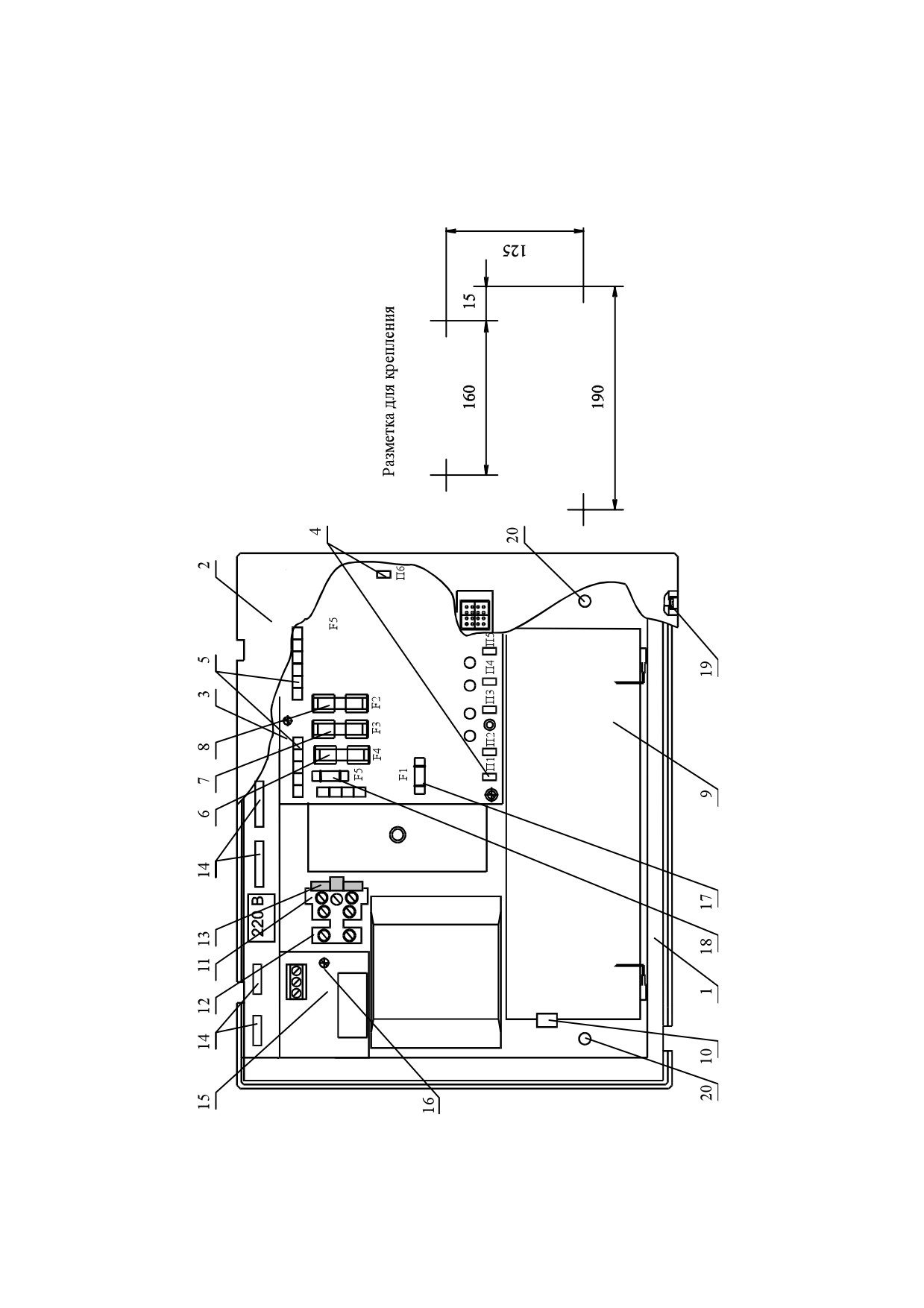

ции прибора необходимо снять его крышку 2 и ввернуть через отверстие 20 в

основании 1 третий шуруп (приложение А).

8.5 Подключить извещатели к прибору (приложения Б и В), например:

ШС1 - к извещателю охранному входной двери либо аналогично ШС4 - к

извещателям охранным или пожарным;

- ШС2 - к охранным извещателям, контролирующим объем (и/или пери-

метр) помещения (к ШС может быть подключено до двух извещателей типа

"Волна-5", питающихся по шлейфу), либо к пожарным извещателям (может

быть подключено до 14 извещателей типа "ИП 212-3СУ" или аналогичных) или

к кнопке тревожной сигнализации;

- ШС3 - к охранным извещателям, контролирующим объем (и/или пери-

метр) помещения (к ШС может быть подключено до двух извещателей типа

"Волна-5", питающихся по шлейфу), либо к пожарным извещателям (может

быть подключено до 14 извещателей типа "ИП 212-3СУ" или аналогичных) или

к кнопке тревожной сигнализации;

- ШС4 - к охранным извещателям, контролирующим объем (и/или пери-

метр) помещения (к ШС может быть подключено до двух извещателей типа

"Волна-5", питающихся по шлейфу), либо к пожарным извещателям (может

быть подключено до 14 извещателей типа "ИП 212-3СУ" или аналогичных).

При включении в ШС различного количества пожарных извещателей ти-

па "ИП 212-3С" и аналогичных (более 4 штук) необходимо увеличить номинал

оконечного резистора так, чтобы общее сопротивление ШС с извещателями со-

ставляло 5 - 6 кОм. Типичное значение оконечного резистора при включении

от 5 до 8 извещателей типа "ИП 212-3СУ" - 9,1 кОм. Вследствие значительного

разброса величин токов, потребляемых извещателями, может потребоваться

подбор величины оконечного резистора. Для подбора оптимального номинала

резистора целесообразно подключить к ШС номинальный оконечный резистор

5,6 кОм при отключенных извещателях и измерить напряжение на клеммах

ШС. Затем подключить ШС с извещателями и, изменяя номинал оконечного

резистора, добиться того же значения напряжения на клеммах ШС.

При включении в ШС активных пожарных извещателей (например, 2151)

с низким падением напряжения в режиме "Пожар" (менее 6 В) последовательно

с каждым извещателем целесообразно включить резистор сопротивлением

около 510 Ом (это исключит формирование извещение "Неисправность ШС"

при одновременном срабатывании нескольких извещателей в одном ШС).

При необходимости включения в ШС совместно с активными пожарными

извещателями типа "ИП 212-3СУ" и подобными тепловых электроконтактных

извещателей они должны иметь нормально разомкнутые выходные контакты

("ИП 103-7/1" и аналогичные). Последовательно с каждым электроконтактным

извещателем с нормально разомкнутой выходной цепью необходимо включить

резистор сопротивлением 4,3 кОм.

8.6 Провод ШС(+) цепей ШС должен быть подключен к клеммам

"ШО(+)" или "ШП(+)". ШС, подключенные к клеммам "ШО(+)", находятся под

напряжением постоянно, а ШС, подключенные к клеммам "ШП(+)", отключа-

ются для сброса активных пожарных извещателей.

Провода ШС(+) с охранными извещателями, а также с пассивными по-

жарными извещателями (тепловыми с нормально замкнутыми контактами) или

с пожарными извещателями, имеющими на выходе реле (с отдельной цепью

питания), подключить к клеммам "ШО(+)", а провода ШС(-) - к соответствую-

щим клеммам "ШС1" - "ШС4".

Привода "ШС(+)" с активными пожарными извещателями, питающимися

по шлейфу, которые должны отключаться для сброса, подключить к клеммам

"ШП(+)" и к соответствующим клеммам "ШС1" - "ШС4".

Если в приборе нет пожарных ШС, то извещатели охранных и тревожных

ШС могут быть подключены как к ШО(+), так и к ШП(+).

8.7 В случае применения в ШС извещателей с нормально замкнутыми

контактами сопротивление оконечного резистора в данном ШС должно состав-

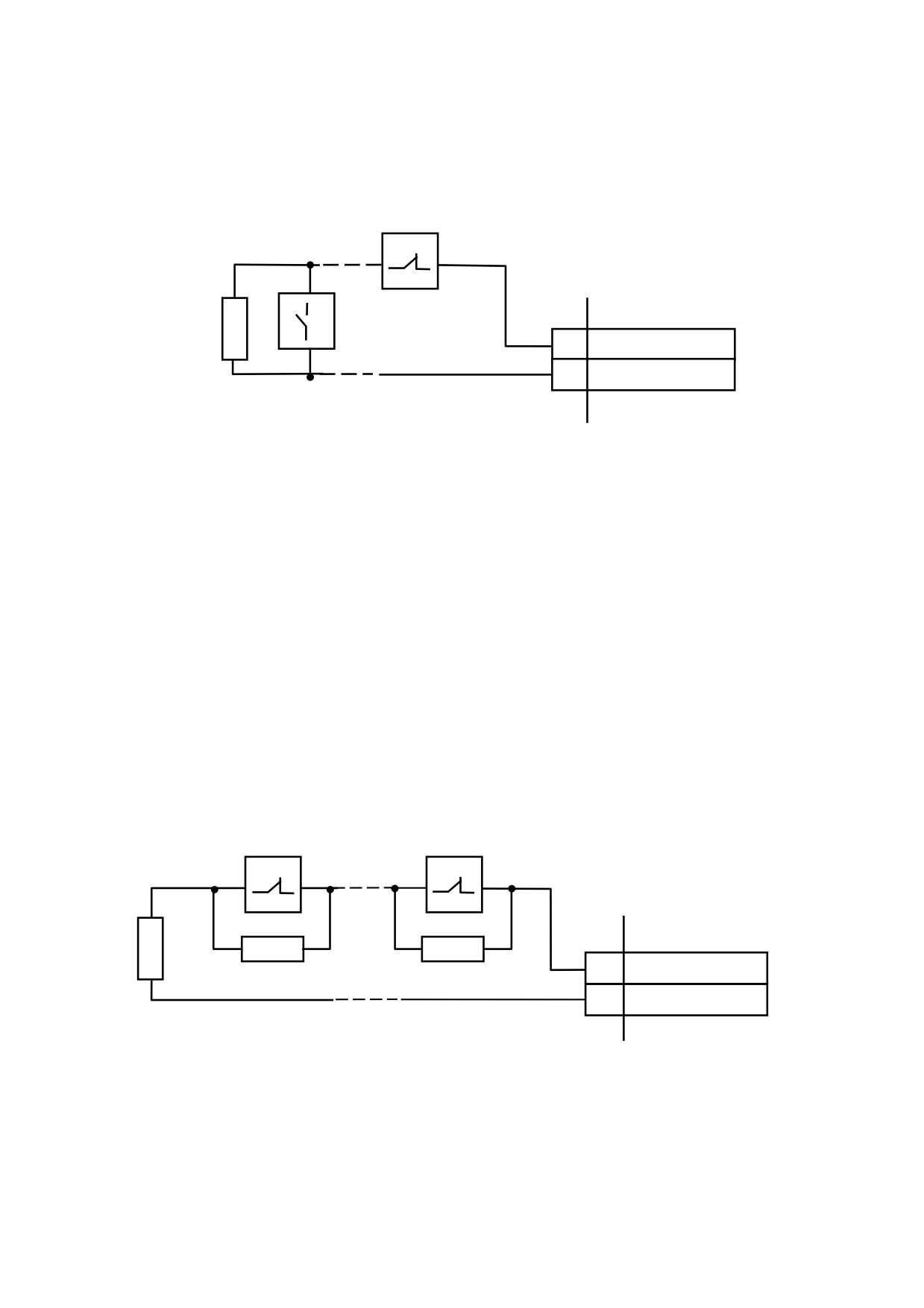

лять 2,2 кОм±5 %, а параллельно контактам каждого извещателя должен быть

включен шунтирующий резистор сопротивлением 2,2 кОм±5 % (см. схему под-

ключения в приложении В).

8.8 Если какой-либо из шлейфов на объекте не используется, то его целе-

сообразно запрограммировать как охранный без выдачи сигнала на ПЦН, а к

его клеммам "ШС" подключить номинальный оконечный резистор (5,6 кОм).

8.9 Подключить цепи питания активных извещателей (с общим током по-

требления до 120 мА) к клеммам "+12 В" и "-12 В".

8.10 При использовании выходов на ПЦН контактами реле подключить

линии ПЦН к клеммам "ПЦН" последовательно с необходимым для ПЦН око-

нечным элементом.

Клеммы прибора "ПЦН" являются выходами "сухих" контактов реле.

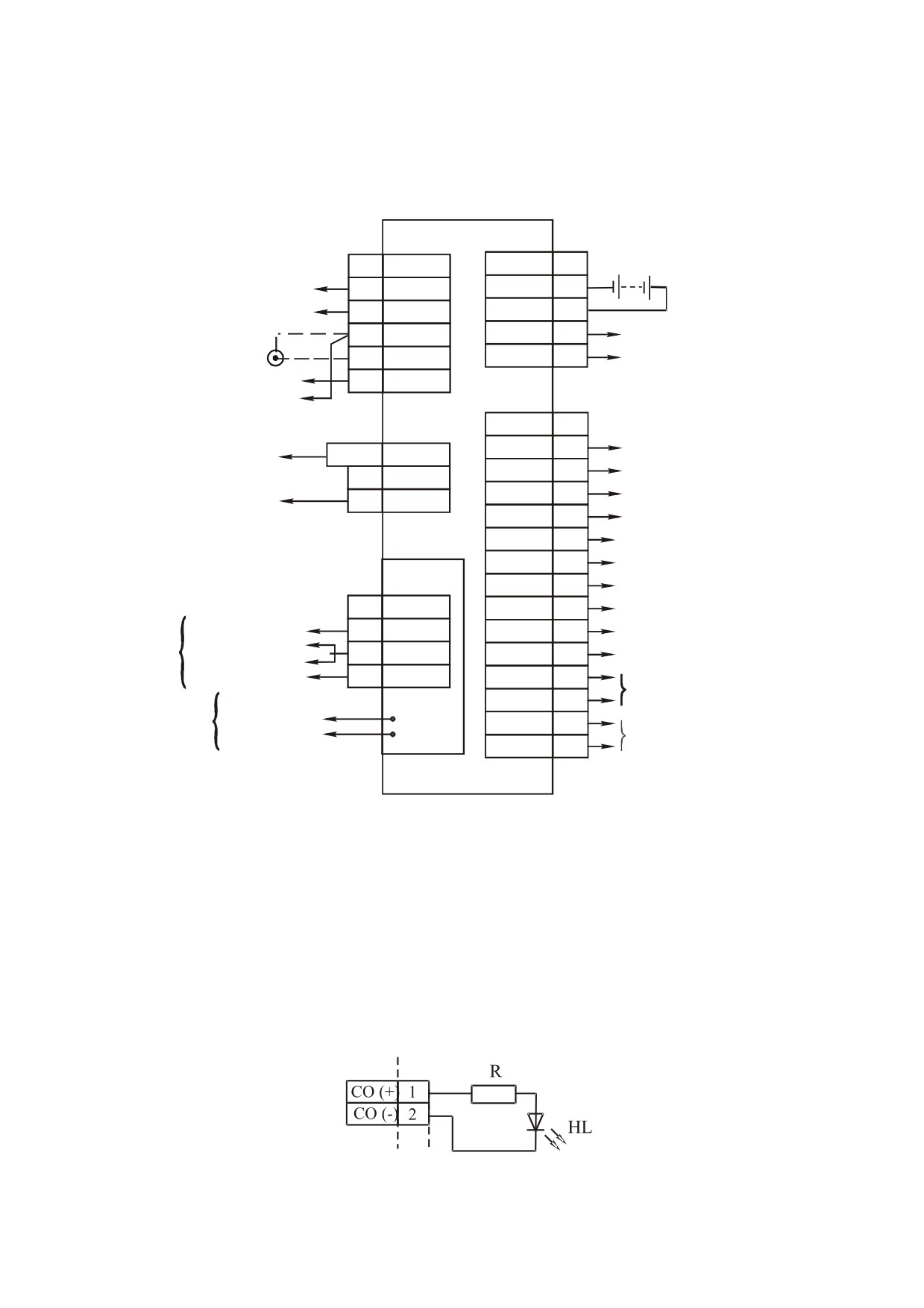

8.11 Подключить к клеммам "СО(+)" и "СО(-)" прибора световой опове-

щатель СО с номинальным рабочим напряжением 12 В и током потребления до

100 мА (например, "Маяк" либо светодиод последовательно с токоограничи-

вающим резистором сопротивлением от 1,5 до 3,6 кОм и т.п.).

Подключить к клеммам "ЗО(+)" и "ЗО(-)" звуковые оповещатели ЗО с но-

минальным рабочим напряжением 12 В и током потребления до 0,5 А при на-

личии в приборе аккумулятора РП. Если прибор эксплуатируется без аккумуля-

тора, то ЗО подключить к клеммам "СО(+)" и "ЗО(-)",

при этом ЗО

должны потреблять ток не более 150 мА (общее потребление ЗО и СО не долж-

но превышать 150 мА).

Возможно подключение ЗО, питающихся от внешнего источника напря-

жением до 30 В - в этом случае клемма "-" источника должна быть соединена с

клеммой "АКК"(-)" (или "-12 В") прибора, а ЗО подключены к клеммам "+" ис-

точника и "ЗО(-)" прибора. В этом случае ток потребления ЗО должен быть не

более 1,5 А.

8.12 При необходимости коммутации напряжений переменного тока до

220 В или постоянного до 30 В при токах до 5 А необходимо использование

блока реле БР (поставляется по отдельному заказу - см. таблицу 3.1).

Установить БР в соответствии с приложением А в корпусе прибора и за-

фиксировать его шурупом 14 (входит в комплект поставки прибора).

Подключить провода БР к соответствующим клеммам прибора "ЗО" или

"СО", причем красный провод подключить к клемме "ЗО(+)" или "СО(+)" соот-

ветственно. При подключении БР и других оповещателей к выходам ЗО или СО

необходимо учитывать, что ток потребления БР составляет (50±10) мА.

Нормально разомкнутые контакты "ВО-Р" и "ВО-П" реле БР могут ис-

пользоваться для включения оповещения и других устройств автоматики.

Нормально замкнутые контакты "ВО-П" и "ВО-3" реле БР могут быть ис-

пользованы для отключения (размыкания цепи) вентиляции и других уст-

ройств.

8.13 Для управления прибором с помощью внешних контактов (шифруст-

ройством с релейным выходом, электромеханическим ключом, "секретным"

герконом и т.п.) их необходимо подключить к клеммам "ТМ" прибора.

Управление прибором с помощью внешних контактов аналогично управ-

лению переключателем "ОХРАНА": разомкнутое состояние контактов соот-

ветствует режиму "Взят", а замкнутое - режиму "Снят".

8.14 Для управления прибором электронными ключами DS1990А под-

ключить считыватели электронных ключей (в комплект прибора не входит) к

клеммам "ТМ" прибора. Средний контакт ("+") считывателей подключить к

клемме "ТМ(+)". Сопротивление проводов подключения считывателей не

должно превышать 100 Ом, а их взаимная емкость не должна превышать

3000 пФ. При наличии на считывателе светодиодного индикатора возможно его

подключение к клеммам "СО(+)" и "СО(-)" через резистор (сопротивлением от

2 до 4 кОм). В этом режиме кнопка ОХРАНА используется для выключения

звукового сигнализатора, а также для взятия/снятия ШС, запрограммированных

на управление переключателем.

8.15 При использовании последовательного логического выхода прибора

(уровень логической единицы 4,5±0,5 В) подключить клеммы "Тх" и "ТМ(-)"

или "-12В"(общий провод) к приемному оборудованию: УОО-АВ исполнение 2,

МС-3.00 и т.п. На выходе "Тх" присутствует информация о состоянии каждого

ШС (взят/снят, тревога, пожар, неисправность), о состоянии источников пита-

ния и номер пользователя, осуществившего взятие или снятие.

При использовании МС-3.00 в режиме "Атлас-3" цепь "Тх" к МС-3.00

не подключается. В этом случае необходимо подключить входы МС-3.00 "Нар"

к выходу "ПЦН1"или "ПЦН2" прибора.

Цепь питания УОО-АВ исполнение 2 или МС-3.00 подключить к клемме

"+12В" прибора.

8.16 Подключить встроенный аккумулятор резервного питания к клеммам

"АКК(+)" и "АКК(-)" с соблюдением полярности.

При разряде аккумулятора ниже уровня (10,8±0,8) В он автоматически

отключается, что предотвращает его глубокий разряд и преждевременный вы-

ход из строя. Отключение аккумулятора может также произойти при отсутст-

вии напряжения в сети питания и замыкании (перегрузке) выхода "12 В" при-

бора.

При отсутствии напряжения в сети питания 220 В для повторного вклю-

чения прибора от аккумулятора надо снять и (через несколько секунд) надеть

провод "АКК(-)" на его клемму. При наличии напряжения в сети питания 220 В

прибор включается автоматически.

8.17 Подключить клеммы "220 В" прибора, к автоматическому выключа-

телю сети "220 В". Провод фазы сети должен быть подключен к длинному

контакту 11 колодки (около предохранителя 13), а нулевой провод к край-

нему короткому контакту 12 колодки - см. приложение А.

8.18 При хранении прибора отключить аккумулятор, сняв клемму с его

контакта " - " для предотвращения разряда аккумулятора.

9 ПОДГОТОВКА К РАБОТЕ

9.1 Перед работой с прибором необходимо изучить органы управления и

индикации, а также технические данные прибора по разделу 2.

9.2 Прибор имеет следующие органы управления:

ОХРАНА

- кнопка включения режима "Взят" (кнопка нажата) и "Снят"

(кнопка отжата), а также сброса режима "Тревога", памяти

индикации нарушения ШС и звука

9.3 Прибор имеет вход "ТМ" для подключения внешних устройств управ-

ления:

- контакта: замкнутое состояние контакта - режим "Снят", ра-

зомкнутое - режим "Взят";

- электронных ключей DS1990А, обеспечивающих переклю-

чение режимов "Взят"/"Снят", а также сброса режима "Трево-

га".

9.4 Прибор имеет следующие индикаторы:

"ШС1" - "ШС4"

- индикаторы состояния и памяти тревог ШС1 - ШС4;

"ПИТАНИЕ"

- индикатор наличия основного питания (сети 220 В) и со-

стояния резервного источника (аккумулятора);

9.4.1 В режиме "Снят" включены индикаторы круглосуточных ШС и ин-

дикаторы охранных ШС, по которым была тревога (до сброса памяти индика-

ции тревог). В режиме "Взят" индикаторы ШС могут быть выключены или

включены (режим программируется).

9.4.2 Индикаторы "ШС1" - "ШС4" имеют следующие режимы работы:

- непрерывное свечение индикатора зеленым цветом - ШС охраняется и

находится в состоянии "Норма";

- прерывистое свечение индикаторов охранных ШС зеленым цветом с

частотой 2 Гц - режим постановки на охрану (до окончания задержки или за-

крытия двери), причем свечение с длительными паузами соответствует нару-

шенному состоянию ШС;

- прерывистое свечение красным цветом с частотой 1 Гц - "Тревога", или

"Внимание" по данному ШС (при снятии с охраны индикация сохраняется до

сброса кнопкой "ОХРАНА" или электронным ключом);

- непрерывное свечение индикатора красным цветом - "Пожар" по данно-

му ШС (при снятии с охраны индикация сохраняется до сброса кнопкой "ОХ-

РАНА" или электронным ключом);

- чередующиеся красные и зеленые включения с частотой 1 Гц - "Неис-

правность" пожарного ШС;

- кратковременные включения индикатора красного свечения (для пожар-

ных ШС) - режим перепроверки срабатывания пожарного извещателя после его

первого срабатывания ("Предупреждение);

- кратковременные включения индикатора зеленого свечения (для охран-

ных ШС) при отсутствии тревоги по данному ШС - индикация в режиме "Снят"

состояния ШС "Норма"

(если ШС нарушен, то индикатор выключен);

- кратковременные выключения индикатора ШС2 или ШС3 зеленого све-

чения (для тревожных ШС) при отсутствии тревоги по данному ШС - индика-

ция несбрасываемой памяти тревожной сигнализации (15 мин).

9.4.3 Индикатор "ПИТАНИЕ" (зеленый) имеет следующие режимы рабо-

ты:

- включен - ОП в норме;

- выключен - ОП отсутствует;

9.4.4 Индикатор "ПИТАНИЕ" (желтый) имеет следующие режимы рабо-

ты:

- выключен - работа прибора от ОП и РП исправен;

- включен непрерывно - работа прибора от РП (ОП отсутствует) и РП ис-

правен;

- светится прерывисто - РП неисправно (аккумулятор отсутствует или

разряжен).

9.4.5 При вскрытии прибора все индикаторы зеленого свечения находятся

в режиме синхронного прерывистого свечения.

9.4.6 При работе прибора с СПИ "Атлас-20" индикатор "ПИТАНИЕ" преры-

вистым свечением с повышенной частотой (5 Гц) индицирует отсутствие связи

прибора с ретранслятором СПИ.

В режиме "Атлас-6" аналогичным образом индицируется отсутствие связи

МС-3.00 с прибором.

9.5 Прибор имеет встроенный звуковой сигнализатор, работающий в сле-

дующих режимах (по охранным и тревожным ШС возможен режим без вклю-

чения сигнализатора по выбранным ШС):

- однотональный прерывистый высокочастотный сигнал - тревога по ох-

ранным или тревожным ШС;

- двухтональный непрерывный сигнал - "Пожар";

- двухтональный прерывистый сигнал - "Внимание" (при программиро-

вании режима "Пожар" по двум ШС);

- кратковременный (с периодом 6 с) высокочастотный сигнал - неисправ-

ность ШС пожарной сигнализации;

- кратковременный (с периодом 6 с) низкочастотный сигнал - неисправ-

ность ОП или РП;

- двухкратный повторяющийся низкочастотный сигнал - режим задержки

на вход;

- одиночный высокочастотный сигнал - начало режима постановки на

охрану при управлении электронным ключом;

- двухкратный высокочастотный сигнал - снятие с охраны или сброс тре-

вог при управлении прибором электронным ключом;

- одиночный высокочастотный сигнал длительностью около 3 с - "Преду-

преждение" (первое нарушение пожарного ШС с перепроверкой);

- непрерывный низкочастотный сигнал - вскрытие прибора.

9.6 Перед началом эксплуатации прибора необходимо провести проверку

технического состояния прибора, проверку

запрограммированного

режима работы прибора и проверить правильность соединения всех внешних

цепей.

10 ПОРЯДОК РАБОТЫ

10.1 К работе с прибором допускаются лица, изучившие настоящее "Ру-

ководство по эксплуатации" или прошедшие инструктаж и практические заня-

тия под руководством лиц, изучивших данный документ.

10.2 Подключить резервное питание (встроенный аккумулятор), закрыть

крышку прибора и подключить прибор к сети 220 В.

10.3 При включении прибора все его индикаторы включаются на 1 с. По-

сле выключения индикаторов, при необходимости, перевести прибор в режим

"Снят", отжав кнопку ОХРАНА или с помощью электронного ключа.

10.4 В режиме "Снят" индикаторы круглосуточных ШС (пожарных и тре-

вожного) должны находиться в режиме непрерывного свечения зеленым цве-

том.

Прерывистое свечение индикатора показывает о предшествующем нару-

шении ШС с выдачей сигнала тревоги. Для сброса памяти нажать и отжать

кнопку ОХРАНА или прикоснуться к считывателю электронным ключом (при

этом формируется двойной звуковой сигнал). При использовании электронных

ключей сброс тревог в режиме "Снят" производится ключами с правом снятия

либо снятия/взятия соответствующих ШС.

Если индикатор ШС2 и/или ШС3 тревожной сигнализации находится в

режиме кратковременных выключений (зеленое свечение), это означает, что с

момента срабатывания тревожной сигнализации (нарушения ШС) не истекло

15 мин (эта индикация исчезает автоматически).

10.4.1 Перед постановкой прибора на охрану можно проконтролировать

состояние охранных ШС: если ШС находится в состоянии "Норма", то его ин-

дикатор кратковременно включается зеленым свечением, а если ШС нарушен,

то индикатор выключен.

10.5 Проверить состояние аккумулятора - индикатор "ПИТАНИЕ" дол-

жен светиться зеленым цветом. Если индикатор желтого свечения светится

прерывисто - аккумулятор не подключен или разряжен. Если непрерывно

включен индикатор желтого свечения - РП исправен, а ОП отсутствует.

10.5.1 При работе прибора с МС-3.00 совместно с СПИ "Атлас-20" инди-

катор "ПИТАНИЕ" частым прерывистым свечением (с частотой 5 Гц) индици-

рует отсутствие связи прибора с ретранслятором СПИ.

В режиме "Атлас-6" аналогичным образом индицируется отсутствие свя-

зи МС-3.00 с прибором.

10.6 Сообщить на ПЦН о постановке прибора на охрану (либо эта опера-

ция выполняется после выхода из помещения).

10.7 Поставить прибор на охрану одним из следующих способов.

10.7.1 По тактике "с закрытой дверью" после нажатия кнопки ОХРАНА

или прикосновении электронным ключом к считывателю (формируется оди-

ночный звуковой сигнал) при закрытой двери

(ШС1 в норме)

необходимо выйти из помещения и закрыть дверь в течение интервала времени

задержки на выход.

С момента начала отсчета задержки на выход до ее окончания на приборе

включаются индикаторы ставящихся на охрану ШС в режиме прерывистого

свечения (контроля ШС). Формирование сигнала "Тревога" по охранным ШС (с

блокировкой на вход/выход) в течение задержки блокируется. По окончании

интервала задержки, если все ШС прибора взяты, включается СО - прибор пе-

решел в режим "Взят".

10.7.2 По тактике "с открытой дверью" после включения переключателя

ОХРАНА (или прикосновении электронным ключом к считывателю) при от-

крытой двери (нарушенном ШС1) время до закрытия двери не ограничено (если

выход ПЦН в режиме "Снят" установлен в состояние "Норма", то время на вы-

ход ограничено пятью минутами и после их окончания при "открытой двери"

выход ПЦН перейдет в состояние "Тревога"). После закрытия двери (переходе

ШС1 в состояние "Норма") через несколько секунд прибор переходит в режим

"Взят" и включается индикатор СО.

Данный способ постановки на охрану целесообразно применять при за-

трате большого времени от включения переключателя ОХРАНА до выхода из

помещения и закрытия двери, контролируемой ШС1.

10.8 После взятия прибором объекта под охрану включаются СО ("Вы-

носная лампа") в режим непрерывного свечения (независимо от наличия не-

сбрасываемой 15 мин памяти тревожной сигнализации - эта информация на СО

не выводится).

В режиме "Взят" индикаторы ШС прибора могут быть выключены или

включены в зависимости от запрограммированного режима.

10.8.1 При работе прибора с СПИ "Атлас-20" СО при взятии переходит в

режим непрерывного свечения и после получения квитанции от ПЦН о регист-

рации извещения "Взят" СО переходит в режим свечения короткими вспышка-

ми с периодом 3 с.

Аналогично, при передаче извещений о снятии, тревогах и неисправно-

стях, непрерывное свечение СО индицирует ожидание квитанции от ретрансля-

тора.

Если СО находится в режиме непрерывного свечения более 30 с, то необ-

ходимо сообщить на ПЦН о нарушении работы системы.

10.9 При нарушении любого из ШС в режиме "Взят" сигнал тревоги на

ПЦН выдается без задержки (по ШС1 может быть установлена задержка выда-

чи сигнала на ПЦН). При нарушении ШС2 - ШС4 сигнал тревоги на звуковой

сигнализатор и ЗО также формируется без задержки (либо с запрограммиро-

ванной задержкой по пожарным ШС). При нарушении первым ШС1 сигнал

тревоги по ШС1 и другим ШС (в охранном режиме с блокировкой на вход) на

звуковой сигнализатор и ЗО формируется через установленный интервал за-

держки на вход. При этом СО переводится в режим прерывистого свечения. ЗО

включается на 3 мин для охранных ШС и до сброса для пожарных ШС (если по

данному ШС запрограммировано включение ЗО).

10.10 При входе в охраняемое помещение необходимо снять прибор с ох-

раны (перевести в режим "Снят") выключением переключателя ОХРАНА (или

с помощью электронного ключа) в течение интервала задержки на вход после

нарушения ШС1 для предотвращения включения ЗО. В течение задержки на

вход формируется периодический двойной звуковой сигнал (если запрограм-

мировано включение звукового сигнализатора на вход по ШС1).

10.11 Сообщить на ПЦН о снятии объекта с охраны.

10.12 После снятия прибора с охраны память о нарушениях ШС в режиме

"Взят" сохраняется, что позволяет проверить, нарушался ли какой-нибудь ШС

за время охраны по прерывистому (красному) свечению индикаторов ШС.

10.13 Для сброса памяти о нарушении ШС необходимо нажать и отжать

кнопку ОХРАНА.

Следует иметь в виду, что дополнительная несбрасываемая память о на-

рушении ШС тревожной сигнализации не отключается (она характеризуется

кратковременными выключениями индикатора ШС2 или ШС3). Данная инфор-

мация исчезает на индикаторе через (15±2) мин.

10.14 После снятия прибора с охраны убедиться, что контролируемые в

дежурном режиме ШС, находятся в состоянии "Норма" по непрерывному све-

чению соответствующих индикаторов.

10.15 В режиме "Снят" для выключения звуковой сигнализации, ЗО и

сброса передаваемого на ПЦН сигнала тревоги (возникшего при срабатывании

тревожной или пожарной сигнализации) необходимо нажать и отжать кнопку

ОХРАНА (или прикоснуться к считывателю электронным ключом с правом

снятия - формируется двойной звуковой сигнал).

10.16 При управлении прибором только с помощью электронных ключей

кнопкой ОХРАНА сбрасывается только звуковая сигнализация и индикация

памяти тревог.

В этом случае взятие прибора на охрану осуществляется только ключами

с правом взятия. Если же прибор находится в состоянии "Тревога" в режиме

"Взят", то ключом с правом взятия (без права снятия) может быть осуществлено

перевзятие прибора, а ключом с правом снятия прибор (или группа ШС) может

быть только снят (со сбросом тревог).

При управлении прибором только с помощью электронных ключей воз-

можна частичная постановка объекта на охрану по первой и/или второй группе

ШС. Если прибор частично стоит на охране, то при предъявлении ключа с пра-

вами на взятие и снятие не поставленных ШС они будут взяты на охрану.

Если прибор частично стоит на охране, и находится в состоянии "Трево-

га", то при предъявлении ключа с правами на взятие и снятие всех ШС будет

осуществлено снятие ШС с охраны со сбросом тревог.

При управлении прибором с помощью электронных ключей интервал

между считываниями ключей не может быть менее 6 с.

10.17 При управлении прибором с помощью электронных ключей и кноп-

ки ОХРАНА возможно находясь в охраняемом помещении поставить на охрану

(снять с охраны) любой заранее запрограммированный набор ШС для

охраны части объекта с помощью кнопки ОХРАНА.

10.18 При регистрации срабатывания пожарного извещателя формируется

двухтональный звуковой сигнал (непрерывный в режиме "Пожар" или преры-

вистый в режиме "Внимание"). При этом включается красный индикатор соот-

ветствующего ШС (непрерывно в режиме "Пожар" или прерывисто в режиме

"Внимание").Если ШС запрограммирован с перепроверкой срабатывания изве-

щателя, то перед этим формируется однократный однотональный звуковой сиг-

нал (длительностью около 3 с), а индикатор соответствующего ШС переходит в

режим кратковременных включений (красный).

В случае неисправности (обрыве или коротком замыкании) пожарного

ШС соответствующий индикатор ШС переходит в режим поочередного вклю-

чения красного и зеленого индикаторов с формированием однотональных крат-

ковременных звуковых сигналов (без включения ЗО).

Снятие напряжения с пожарных извещателей, питающихся по шлейфу,

для перевода их в состояние "Норма" осуществляется автоматически при сбро-

се тревог кнопкой ОХРАНА или электронным ключом (при подключении дан-

ных извещателей к клемме "ШП(+)") без выключения прибора.

10.19 При неисправности ОП или РП формируется кратковременный низ-

кочастотный сигнал, который может быть сброшен кнопкой ОХРАНА или он

прекращается автоматически при нормализации питания прибора.

10.20 Для удобства эксплуатации предусмотрена возможность работы

прибора с включенными индикаторами ШС прибора в режиме "Взят" (режим

программируется).

10.21 Если в приборе нет охранных ШС (пожарные и тревожные ШС), то

СО включается одновременно с включением ЗО по пожарным ШС.

10.22 Отключение прибора осуществляется отключением сети 220 В и ре-

зервного питания (аккумулятора). Для отключения аккумулятора необходимо

снять провод с его клеммы "-".

11 ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

11.1 Прибор при поступлении в отдел (отделение) вневедомственной ох-

раны подвергается проверке по качеству и комплектности.

11.2 Настоящая методика предназначена для персонала, обслуживающего

технические средства охранно-пожарной сигнализации и осуществляющего

входной контроль.

Методика включает в себя проверку работоспособности прибора и оценку

его технического состояния с целью выявления скрытых дефектов. Несоответ-

ствие прибора требованиям, указанным в данной методике, является основани-

ем для предъявления претензий предприятию-изготовителю.

11.3 Проверка технического состояния должна проводиться при нормаль-

ных климатических условиях по ОСТ 25 1099-83.

11.4 Последовательность

операций при проверке технического

состояния прибора, запрограммированного на предприятии-изготовителе, при-

ведена в таблице 11.1.

Таблица 11.1

Используе-

Наименова-

мая

Методика проверки

ние параметра

аппаратура

Внешний

Провести внешний осмотр. Убедиться в от-

вид

сутствии внешних повреждений прибора, в

наличии и целостности пломбы предпри-

ятия-изготовителя на плате МПК, в соответ-

ствии номера прибора указанному в паспорте.

Комплект-

Убедиться внешним осмотром в соответст-

ность

вии состава прибора таблице 3.1.

Длительность проверки: 5 мин.

Подключить к ШС1 - ШС4 магазины сопро-

Подготовка

Магазин со-

к испыта-

противлений

тивлений или резисторы 5,6 кОм±5 %.

ниям

Р33;

Подключить к выходам СО оповещатель

"Маяк" или его эквивалент (сопротивлением

Прибор

не менее 120 Ом).

Ц4352 или

При проверке прибора с аккумулятором под-

аналогичный;

ключить к выходу ЗО оповещатель (сирену)

Резисторы

или его эквивалент (сопротивлением не ме-

МЛТ-2

нее 24 Ом). Если прибор проверяется без ак-

120 Ом±5 %

кумулятора, то ЗО или его эквивалент (со-

24 Ом±5 %

противлением не менее 120 Ом) подключить

к клеммам "СО(+)" и "ЗО(-)".

Подключить к клеммам ПЦН1 и ПЦН2 омметры.

Отжать кнопку ОХРАНА.

Подключить аккумулятор и основное питание

(220 В).

Все индикаторы прибора должны включить-

ся примерно на 1 с и затем должны вклю-

читься индикаторы ШС4 (зеленый) и ПИ-

ТАНИЕ (зеленый) - непрерывно (при нали-

чии заряженного аккумулятора) или преры-

висто чередуясь с желтым (при отсутствии

аккумулятора).

Длительность проверки: 12 мин.

Продолжение таблицы 11.1

Исполь-

Наименование

зуемая

Методика проверки

параметра

аппаратура

Проверка

Прибор

Нажать и отжать кнопку ОХРАНА.

напряжения

Ц4352 или

Измерить напряжение на ШС1 и ШС2 - они

в ШС

аналогич-

должны быть в пределах от 10 до 14 В.

ный

Длительность проверки:1 мин.

Кнопка ОХРАНА должна быть отжата

Проверка

("Снят").

реакции на

Установить на входе ШС4 сопротивление

нарушение

4 кОм и затем 7 кОм - режим работы изме-

ШС4 (ре-

ниться не должен.

жим по-

Цепи выходов на ПЦН1 и ПЦН2 должны

жарной

быть разомкнуты - омметр в цепи ПЦН дол-

сигнализа-

жен показывать высокое сопротивление (бо-

ции с изве-

лее

100 кОм), а напряжение на ЗО и СО

щателями с

должно отсутствовать.

разомкну-

Установить сопротивление

2,8 кОм

("По-

тыми кон-

жар") - должен включиться звуковой сигна-

тактами)

лизатор (двухтональный режим) и индикатор

ШС4 в режиме непрерывного свечения

(красный).

Подключить к ШС1 сопротивление 5,6 кОм.

На ЗО должно появиться напряжение

(12±2 В).

Подключить к ШС2 сопротивление 5,6 кОм.

Нажать и отжать кнопку ОХРАНА (сброс).

Не ранее чем через 10 с установить сопро-

тивление в ШС4 10 кОм ("Неисправность") -

должен включиться звуковой сигнализатор

(однотональный прерывистый) и индикатор

ШС2 в режим поочередного включения зе-

леного и красного свечения. На ЗО напряже-

ние должно отсутствовать.

Подключить к ШС2 сопротивление 5,6 кОм.

Нажать и отжать кнопку ОХРАНА.

Длительность проверки: 3 мин.

Продолжение таблицы 11.1

Используе-

Наименование

мая

Методика проверки

параметра

аппаратура

Нажать кнопку ОХРАНА - индикатор ШС1

Проверка

должен перейти в режим прерывистого свече-

постановки

ния с повышенной частотой (зеленого свече-

на охрану с

ния), и примерно через 5 с выход ПЦН2 дол-

закрытой

жен замкнуться

- омметр должен показать

дверью

низкое сопротивление (менее 10 Ом).

Через 30 с с момента нажатия кнопки ОХРА-

НА индикаторы ШС должны выключиться, а

на СО должно появиться напряжение (12±2 В).

Длительность проверки: 3 мин.

Установить в ШС1 сопротивление 4 кОм и за-

Проверка

тем 7 кОм - прибор не должен изменить ре-

реакции на

жим работы.

нарушение

Установить в ШС1 сопротивление

2,8 кОм

ШС1 - ШС3

(или 10 кОм) - выход ПЦН2 должен разомк-

в режиме

нуться (омметр должен показать высокое со-

"Взят"

противление), а звуковой сигнализатор должен

включиться в режим формирования двойных

кратковременных низкочастотных сигналов

(режим входа).

Индикатор ШС1 должен быть в режиме пре-

рывистого свечения (красный), а через 15 с

индикаторы ШС должны выключиться, а зву-

ковой сигнализатор должен формировать пре-

рывистый высокочастотный сигнал. Напряже-

ние на СО должно периодически исчезать.

Отжать кнопку ОХРАНА.

Напряжение на СО должно исчезнуть, звуко-

вой сигнализатор должен выключиться, а ин-

дикатор ШС1 должен быть в режиме прерыви-

стого свечения (красный) - память тревоги.

Нажать и отжать кнопку ОХРАНА - красный

индикатор ШС1 должен выключиться.

Установить прибор в режим "Взят" по поз.6

настоящей таблицы.

Установить в ШС2 сопротивление 4 кОм и за-

тем 7 кОм - прибор не должен изменить ре-

жим работы.

Установить в ШС2 сопротивление 2,8 кОм

Продолжение таблицы 11.1

Используе-

Наименование

мая

Методика проверки

параметра

аппаратура

(или 10 кОм) - выход ПЦН2 должен разомк-

нуться (омметр должен показать высокое со-

противление), а звуковой сигнализатор должен

включиться в режим формирования прерыви-

стого высокочастотного сигнала ("Тревога").

Должен включиться выход ЗО, а напряжение

на СО должно периодически исчезать.

Установить в ШС2 сопротивление 5,6 кОм.

Отжать кнопку ОХРАНА.

Напряжение на СО и ЗО должно исчезнуть,

звуковой сигнализатор должен выключиться, а

индикатор ШС2 должен быть в режиме пре-

рывистого свечения (красный) - память трево-

ги.

Нажать и отжать кнопку ОХРАНА - красный

индикатор ШС2 должен выключиться.

Установить прибор в режим "Взят" по поз.6

настоящей таблицы.

Установить в ШС3 сопротивление 4 кОм и за-

тем 7 кОм - прибор не должен изменить ре-

жим работы.

Установить в ШС3 сопротивление

2,8 кОм

(или 10 кОм) - выход ПЦН2 должен разомк-

нуться (омметр должен показать высокое со-

противление)., а звуковой сигнализатор дол-

жен включиться в режим формирования пре-

рывистого высокочастотного сигнала ("Трево-

га").

Должен включиться выход ЗО, а напряжение

на СО должно периодически исчезать.

Установить в ШС3 сопротивление 5,6 кОм.

Отжать кнопку ОХРАНА.

Напряжение на СО и ЗО должно исчезнуть,

звуковой сигнализатор должен выключиться, а

индикатор ШС3 должен быть в режиме пре-

рывистого свечения (красный) - память трево-

ги.

Нажать и отжать кнопку ОХРАНА - красный

индикатор ШС3 должен выключиться.

Длительность проверки: 15 мин.

Продолжение таблицы 11.1

Используе-

Наименование

мая

Методика проверки

параметра

аппаратура

Отключить сеть 220 В от прибора (при нали-

Проверка

чии аккумулятора)

- индикатор ПИТАНИЕ

контроля

должен перейти в режим свечения желтым

аккумулято-

цветом. При этом должен формироваться ред-

ра и основ-

кий низкочастотный звуковой сигнал. Под-

ного пита-

ключить сеть 220 В - индикатор ПИТАНИЕ

ния

должен перейти в режим свечения зеленым

цветом.

Отключить аккумулятор - не позднее, чем че-

рез 10 мин индикатор РП должен перейти в

режим прерывистого

свечения

зеле-

ным/желтым цветом и должен формироваться

редкий низкочастотный звуковой сигнал.

Длительность проверки: 12 мин.

Подключить к выходу "12 В" нагрузку 100 Ом

Проверка

Резистор

и измерить на ней напряжение - оно должно

напряжения

МЛТ-2

на выходе

100 Ом±5 %

составлять 12 В±10 % при питании прибора от

"12 В

сети напряжением 180 В - 242 В и от 10,2 до

Прибор

13,6 В при питании от аккумулятора и отсут-

Ц4352 или

ствии сети.

аналогич-

Длительность проверки: 5 мин.

ный

Установить БР в прибор и подключить его вы-

Работа БР

воды к клеммам ЗО или СО (красный провод к

(поставляет-

клемме "+"), отключив от указанных клемм

ся по заказу)

внешнюю нагрузку. Провести проверки с

включением ЗО или СО, контролируя пере-

ключение контактов БР при включении ЗО

или СО соответственно с помощью омметра.

Длительность проверки: 5 мин.

12 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

12.1 Перечень возможных неисправностей и способов их устранения при-

веден в таблице 12.1

Таблица 12.1

Наименование

Вероятная причина

Способ устранения

неисправности

При подключе-

Нет напряжения сети.

Проверить наличие напря-

нии к сети не

жения в сети

включен инди-

Неисправен предохранитель

Проверить и заменить пре-

катор ПИТА-

0,25 А (в контактной колодке

дохранитель

НИЕ (зеленый)

"220 В").

При переходе в

Неисправен предохранитель

Проверить и заменить пре-

режим "Взят" не

поз.8

(приложение А) на

дохранитель

включается СО

0,5 А

Отсутствует на-

Неисправен предохранитель

Проверить и заменить пре-

пряжение

на

поз.7 на 0,5 А

дохранитель

выходе "+12 В"

Не включается

Неисправен предохранитель

Проверить и заменить пре-

ЗО

поз.6 на 1 A

дохранитель

Прибор не ра-

Неисправен предохранитель

Проверить и заменить пре-

ботает от ре-

поз.6 на 1 A

дохранитель

зервного пита-

Неисправен резервный ис-

Проверить источник, при

ния

12 В или

точник

необходимости заменить

встроенного ре-

зервного акку-

мулятора

Постоянное на-

Неисправен извещатель.

Проверить и заменить из-

рушение по ка-

вещатель

кому-либо ШС

Оборвана или закорочена ли-

Проверить линию, устра-

ния ШС

нить нарушение

Неверный номинал оконеч-

Установить резистор необ-

ного резистора

ходимого номинала

При сдаче на

Нет контакта на клеммах

Подтянуть винты на кон-

ПЦН прибор не

подключения оконечного ре-

тактной колодке

берется на ох-

зистора и линий ПЦН

рану

Неправильно выбран оконеч-

Установить резистор необ-

ный резистор

ходимого номинала

Продолжение таблицы 12.1

Наименование

Вероятная причина

Способ устранения

неисправности

8 Прибор

не

Неверная полярность под-

Проверить и подключить в

управляется

ключения считывателя

соответствии со схемой

электронными

Загрязнены контакты считы-

Удалить грязь с контактов

ключами

вателя

9 При включении

Повреждение информации в

Выключить прибор, уста-

прибора в рабо-

энергонезависимой памяти

новить перемычку П6 (пе-

чем режиме со

прибора вследствие внешних

ремычки П1-П5 сняты) и

снятыми пере-

воздействий на схему МПК

при открытой крышке

мычками П1-П6

включить питание прибо-

все индикаторы

ра. Затем провести про-

синхронно пре-

граммирование прибора по

рывисто светят-

настоящей инструкции.

ся

двойными

вспышками

13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

13.1 Эксплуатационно-технический персонал, в обязанности которого

входит техническое обслуживание прибора, должен знать конструкцию и пра-

вила эксплуатации прибора.

13.2 Ремонтные работы, связанные со вскрытием прибора с нарушением

пломбы завода-изготовителя выполняются только по истечении гарантийного

срока.

13.3 Сведения о проведении регламентных работ заносятся в журнал уче-

та регламентных работ и контроля технического состояния средств охранно-

пожарной сигнализации.

13.4 Соблюдение периодичности, технологической последовательности и

методики выполнения регламентных работ являются обязательными.

13.5 При производстве работ по техническому обслуживанию следует ру-

ководствоваться разделом "Указания мер безопасности" данной инструкции, а

также "Руководством по техническому обслуживанию установок охранно-

пожарной сигнализации".

13.6 Предусматриваются следующие виды и периодичность технического

обслуживания:

плановые работы в объеме регламента №1 - один раз в месяц;

плановые работы в объеме регламента №2 - при поступлении с охраняе-

мого объекта двух и более ложных тревог в течение 30 дней.

Работы проводит электромонтер охранно-пожарной сигнализации с ква-

лификацией не ниже 5 разряда.

13.7 Перечень работ для регламентов приведены в таблице 13.1 и таблице

13.2.

13.8 Перед

началом

работ отключить

прибор

от

сети

переменного тока и резервного питания.

13.9 Вся контрольно-измерительная аппаратура должна быть поверена.

13.10 Не реже одного раза в год проводить проверку сопротивления изо-

ляции прибора в соответствии с таблицей 13.2.

Таблица 13.1 - Перечень работ по регламенту №1 (технологическая карта №1)

Приборы,

Нормы и

Содержание

Порядок

инструмент,

наблюдаемые

работ

выполнения

оборудование,

явления

материалы

Внешний

1.1 Отключить прибор

Ветошь, кисть

Не должно быть

осмотр, чи-

от сети переменного

флейц

следов грязи и

стка прибо-

тока и удалить с его по-

влаги

ра

верхности пыль, грязь и

влагу

1.2 При наличии ре-

Ветошь, кисть

Напряжение

зервного источника пи-

флейц, прибор

должно соответ-

тания

(аккумулятора)

Ц4352

ствовать

пас-

удалить с его поверхно-

портным данным

сти пыль, грязь, влагу.

на батарею

(не

Измерить напряжение

менее 12,6 В).

резервного источника.

В случае необходимо-

сти зарядить или заме-

нить батареи

1.3 Снять крышку при-

Отвертка, ве-

Не должно быть

бора и удалить с по-

тошь,

кисть

следов коррозии,

верхности клемм, кон-

флейц, бензин

грязи

тактов перемычек, пре-

Б-70

дохранителей

пыль,

грязь, следы коррозии

1.4 Проверить соответ-

ствие номиналу и ис-

правность предохрани-

телей

Продолжение таблицы 13.1

Приборы,

Нормы и

Содержание

Порядок

инструмент,

наблюдаемые

работ

выполнения

оборудование,

явления

материалы

1.5 Проверить соответ-

Отвертка

Должно быть

ствие

подключения

соответствие

внешних цепей к клем-

схеме внешних

мам прибора

соединений

1.6 Подтянуть винты на

Отвертка

Не должно быть

клеммах, где крепление

повреждений

ослабло.

изоляции и об-

Восстановить соедине-

рывов проводов.

ние, если провод обор-

ван.

Заменить провод, если

нарушена изоляция

Проверка

Провести

проверку

Включение со-

работоспо-

прибора

имитацией

ответствующей

собности

срабатывания извеща-

индикации

телей в режиме "Снят"

звуковой сигна-

и "Взят" в соответствии

лизации.

запрограммирован-

Формирование

ным режимом работы

сигналов на СО,

прибора.

ЗО и ПЦН

Таблица 13.2 - Перечень работ по регламенту №2 (технологическая карта №2)

Приборы, инст-

Нормы и на-

Содержание

Порядок выпол-

румент, оборудо-

блюдаемые

работ

нения

вание, материалы

явления

Внешний

1.1 Выполнить по

осмотр, чи-

1.1 - 1.6 технологи-

стка прибора

ческой карты №1

Проверка ра-

2.1 Выполнить ра-

ботоспособ-

боты в соответст-

ности прибо-

вии с разделом 12 в

ра

соответствии с за-

программирован-

ным режимом рабо-

ты прибора

Измерение

3.1 Отключить при-

сопротивле-

бор от сети и ре-

ния изоляции

зервного источника

питания

3.2 Соединить меж-

ду собой клеммы

ШС(-),

ШС(+),

АКК(-), АКК(+)

3.4 Измерить

со-

Мегаомметр типа

Сопротивле-

противление изоля-

М4100/3, отвертка

ние должно

ции между соеди-

быть не менее

ненными клеммами

20 МОм

и сетевыми клем-

мами

Проверка ра-

Выполнить провер-

ботоспособ-

ки по плану пунк-

ности прибо-

тов

3-10 таблицы

ра

11.1 с учетом за-

программированно-

го режима работы

прибора и его под-

ключения к внеш-

ним цепям

14 ПРАВИЛА ХРАНЕНИЯ

14.1 Условия хранения должны соответствовать условиям

1 по

ГОСТ 15150-69. Приборы должны храниться упакованными.

14.2 Хранить приборы следует на стеллажах.

14.3 При складировании приборов в штабели разрешается укладывать не

более шести коробок с приборами.

14.4 В помещении должны отсутствовать пары агрессивных веществ и

токопроводящей пыли.

15 ТРАНСПОРТИРОВАНИЕ

15.1 Приборы могут транспортироваться всеми видами транспорта в кры-

тых транспортных средствах и в герметизированных отсеках самолета.

15.2 Условия транспортирования должны соответствовать условиям хра-

нения 5 по ГОСТ 15150-69.

15.3 Прибор в упаковке выдерживает при транспортировании:

- температуру окружающего воздуха от минус 50 до плюс 50 °С;

- относительную влажность воздуха до 95 % при температуре 35 °С.

15.4 Срок транспортирования и промежуточного хранения не должен

превышать 3 мес.

Допускается увеличивать срок транспортирования и промежуточного

хранения приборов при перевозках за счет сроков сохраняемости в стационар-

ных условиях.

15.5 После транспортирования при отрицательных температурах или по-

вышенной влажности воздуха приборы непосредственно перед установкой на

эксплуатацию должны быть выдержаны без упаковки в течение не менее 24 ч в

помещении с нормальными климатическими условиями.

Адрес предприятия-изготовителя:

197342, Санкт-Петербург, Сердобольская, д.65А

ЗАО "Аргус-Спектр".

тел./факс: 703-75-01, 703-75-05, тел.: 703-75-00.

Е-mail: mail@argus-spectr.ru

www.argus-spectr.ru

05.04.11

ПРИЛОЖЕНИЕ Б

Схема внешних подключений ППКОП "Нота-4"

GB1

Конт.

Цепь

Конт.

Выход ЗО

ЗО(+)

Акк(-)

12 В/0,5 А

ЗО(-)

Акк(+)

ТМ(-)

-12 В

Питание извещателей

ТМ(+)

+12 В

12 В/120 мА

Последовательный

Т_х

выход

Цепь

Конт.

Выход СО

фаза

СО(+)

220 В(ф)

12 В/100 мА

К автоматическому

СО(-)

выключателю сети

нейтраль

ПЦН1

220 В

220 В(н)

Контакты выхода

ПЦН1

на ПЦН1

ПЦН2

Контакты выхода

на ПЦН2

ПЦН2

БР

ШС1(-)

"-" ШС1

Конт.

Цепь

ШС2(-)

"-" ШС2

Выходы

К цепям управления

ВО-Р

ШС3(-)

"-" ШС3

силового

оповещателем

ВО-П

ШС4(-)

"-" ШС4

реле

К цепям управления

(до 220 В/5 А)

вентиляцией и т.п.

ВО-З

ШП(+)

"+" пожарных ШС

К контакту

ШП(+)

(отключаемый)

Входы

ЗО(-) или СО(-)

силового

красный

ШО(+)

"+"охранных и тревожных ШС

К контакту

реле (12 В)

(неотключаемый)

ЗО(+) или СО(+)

ШО(+)

GB1 - аккумуляторная батарея 12 В, 2 А⋅ч (в комплект поставки 1.00 не вхо-

дит);

S1 - считыватель электронных ключей или внешний ключ управления (в

комплект поставки не входит);

БР - блок реле (поставляется по отдельному заказу);

В состоянии "Норма" контакты ВО-З и ВО-П замкнуты, а контакты ВО-П и

ВО-Р разомкнуты.

При использовании в качество СО светодиода HL (в том числе встроен-

ного в считыватель электронных ключей) его необходимо подключить через

токоограничивающий резистор R сопротивлением от 2 до 4 кОм.

ПРИЛОЖЕНИЕ В

Схема подключения извещателей охранной или тревожной сигнализации

Е2

Е1

ШО(+)

ШС1(-) - ШС4(-

)

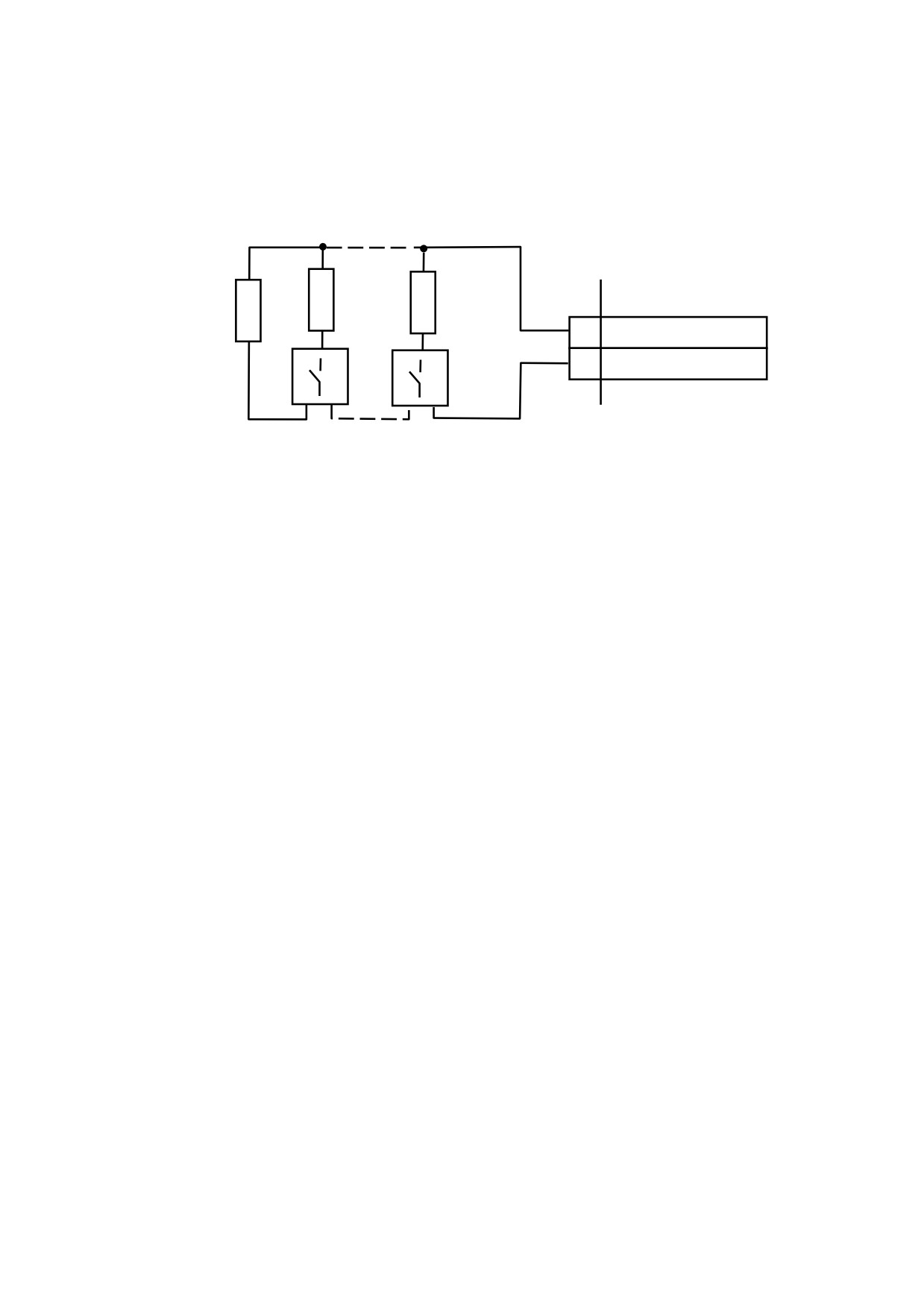

Е1 - извещатели с нормально разомкнутой выходной цепью;

Е2 - извещатели с нормально замкнутой выходной цепью;

R1 - резистор С2-33Н-0,25-5,6 кОм±5 % ОЖО.467.173 ТУ;

При применении энергопотребляющих извещателей Е1 ("Волна-5" до

2 шт. и т.п.), питающихся по ШС, номинал оконечного резистора R1 должен

быть увеличен так, чтобы суммарное сопротивление извещателей и оконечного

резистора составило 5,6 кОм±10 % (подбор резистора производится по 8.5).

При наличии в приборе ШС пожарной сигнализации извещатели охранной и

тревожной сигнализации ШС1 или ШС2 должны подключаться к клемме

ШС1(-).

Если в приборе отсутствуют ШС пожарной сигнализации, то извещатели,

могут быть подключены не только к клеммам "ШО(+)" а и к клеммам "ШП(+)".

Схема подключения пожарных извещателей с нормально замкнутой

выходной цепью

Е1

Е2

ШО(+) или ШП(+)

ШС1(-) - ШС4(-)

Е1, Е2 - извещатели с нормально замкнутой выходной цепью;

R1-R3 - резистор С2-33Н-0,25-2,2 кОм±5 % ОЖО.467.173 ТУ.

Схема подключения пожарных энергопотребляющих (активных)

извещателей или извещателей с нормально разомкнутой выходной цепью

ШП(+)

Е1

Е2

ШС1(-) - ШС4(-)

При применении в ШС энергопотребляющих (активных) пожарных из-

вещателей, питающихся по ШС, их вывод "+" должен быть подключен к клем-

ме "ШП(+)" для обеспечения их автоматического сброса.

Е1, Е2 - энергопотребляющие пожарные извещатели или извещатели с

нормально разомкнутой выходной цепью;

R1 - резистор С2-33Н-0,25-5,6 кОм±5 % ОЖО.467.173 ТУ;

При применении энергопотребляющих извещателей номинал оконечного

резистора R1 должен быть увеличен так, чтобы суммарное сопротивление из-

вещателей и оконечного резистора составило 5,6 кОм±10 % (подбор резистора

производится по 8.5);

R2, R3 - резистор С2-33Н-0,25-4,3 кОм±5 % ОЖО.467.173 ТУ при приме-

нении электроконтактных извещателей (ИП 103-7/1 и т.п.).

При применении энергопотребляющих извещателей (ИП 212-3СУ и т.п.),

питающихся по ШС, резисторы R2, R3 отсутствуют. При применении энерго-

потребляющих извещателей с низким (менее 6 В) падением напряжения в ре-

жиме "Пожар" (например, 2151): R2, R3 - резистор С2-33Н-0,25-510 Ом±5 %

ОЖО.467.173 ТУ

ПРИЛОЖЕНИЕ Г

Параметры ШС1 (ШС1 закорочен)

П1

П2

П3

П4

П5

0 - охранный

Звук на вход

Звук в тревоге

Включение ЗО

0 - нет

1 - есть

1 - пожарный

0 - дымовой

0 - пожар по ШС1

1 - тепловой

1 - пожар по ШС1

совместно с ШС2

Вывод на

Перепроверка по-

ПЦН-1

ПЦН2

жарного

0 - нет

1 - есть

Параметры ШС2 (ШС2 закорочен)

П1

П2

П3

П4

П5

0 - охранный

0 - охран-

Звук в тревоге

Включение ЗО

или тревож-

ный

0 - нет

ный

1 - тревож-

1 - есть

ный

1 - пожарный

0 - дымовой

1 - тепловой

Вывод на

Блокировка на

ПЦН-1

ПЦН2

вход/выход охранного

0 - нет

1 - есть

Перепроверка

пожарного

0 - нет

1 - есть

Параметры ШС3 (ШС3 закорочен)

П1

П2

П3

П4

П5

0 - охранный

Звук в тревоге

Включение

или тревожный

1 - тревожный

0 - нет

ЗО

1 - есть

0 - нет

1 - пожарный

0 - дымовой

0 - пожар по ШС3

1 - есть

1 - тепловой

1 - пожар по ШС3 со-

вместно с ШС4

Вывод на

Блокировка на

ПЦН-1

ПЦН2

вход/выход охранно-

го:

0 - нет

1 - есть

Перепроверка

пожарного

0 - нет

1 - есть

Параметры ШС4 (ШС4 закорочен)

П1

П2

П3

П4

П5

0 - охранный

Звук в тревоге

Включение

0 - нет

ЗО

1 - есть

0 - нет

1 - пожарный

0 - дымовой

1 - есть

1 - тепловой

Вывод на

Блокировка на

ПЦН-1

ПЦН2

вход/выход охранно-

го:

0 - нет

1 - есть

Перепроверка по-

жарного

0 - нет

1 - есть

Неисправность пожарных ШС всегда выводится на ПЦН2, а "Пожар" -

программируется на ПЦН1 и/или ПЦН2.

Общие параметры (ШС1 - ШС4 разомкнуты)

П1

П2

П3

П4

П5

Задержка на вход/выход

Управление

00 - 0/5 с

00 - кнопкой ОХРАНА

10 - 15/30 с

10 - внешним ключом

01 - 30/60 с

01 - электронными ключами

11 - 60/120 с

11 - электронными ключами и кноп-

кой ОХРАНА

ПЦН1 только с

ПЦН2 в

Перевзятие ПЦН

Индикаторы ШС

пожарными ШС

"Снят"

в режиме "Взят"

в норме

0 - замкнут

0 - тревога

0 - нет

0 - выключены

1 - разомкнут

1 - норма

1 - есть

1 - включены

ПЦН1 с охран-

ным ШС

(или без ШС)

в "Снят"

0 - тревога

1 - норма

Дополнительные параметры (ШС1 и ШС4 закорочены)

П1

П2

П3

П4

П5

Задержка

Сигнал ЗО

0- обычная ра-

На ПЦН1 и

включения

при взя-

бота ПЦН1

ПЦН2 при

ЗО при пожа-

тии/снятии

1 - инверсная

задержке на

ре

0 - нет

работа ПЦН1

вход

0 - без за-

1 - есть

0 - тревога

без ШС

держки

1 - норма

("Взят"-

1 - с задерж-

разомкнут)

кой 35 с

ШС1 входит в

ШС2 входит

ШС3 входит в

ШС4 входит

группу 1

в группу 1

группу 2

в группу 2

(при пара-

0 - нет

метрах

1 - да

"Управление"

- 01)

кнопкой ОХРАНА управляются

ШС1

ШС2

ШС3

ШС4

(при пара-

0 - нет

метрах

1 - да

"Управление"

- 11)

Параметры типа СПИ (ШС2 и ШС3 закорочены)

Режим

П1

П2

П3

П4

П5

Без МС-3.00

С МС-3.00 в ре-

жиме "Атлас-3"

С МС-3.00

СПИ "Атлас-20"

С МС-3.00

тип устройства (рекомендуется 000)

СПИ "Фобос-3"

код направления от 0 до 15

С МС-3.00 в ре-

В "Снят"и

00 - К1: ШС1;2 /К2: ШС3;4

жиме "Атлас-6"

"Вход":

01 - К1: ШС1;2;4 /К2: ШС3

1 -тревога

10 - К1: ШС4 /К2: ШС3

0 -норма

11 - К1: ШС1;2 /К2: ШС3

Примечания:

1) "0" - перемычка снята

2) "1" - перемычка установлена

3) "-" - любое состояние перемычки

4) жирным шрифтом указаны параметры, запрограммированные на пред-

приятии-изготовителе

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ "НОТА-4" ППКОП 0104059-4-1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СПНК.425513.026 РЭ - часть 2
