Wilo Насосы для бытового применения. Каталог - часть 3

Информация для продавцов и монтажников

Насосы для бытового применения

Водоснабжение, водоотведение и отопление

3

Насосы для отопления, кондиционирования

и охлаждения

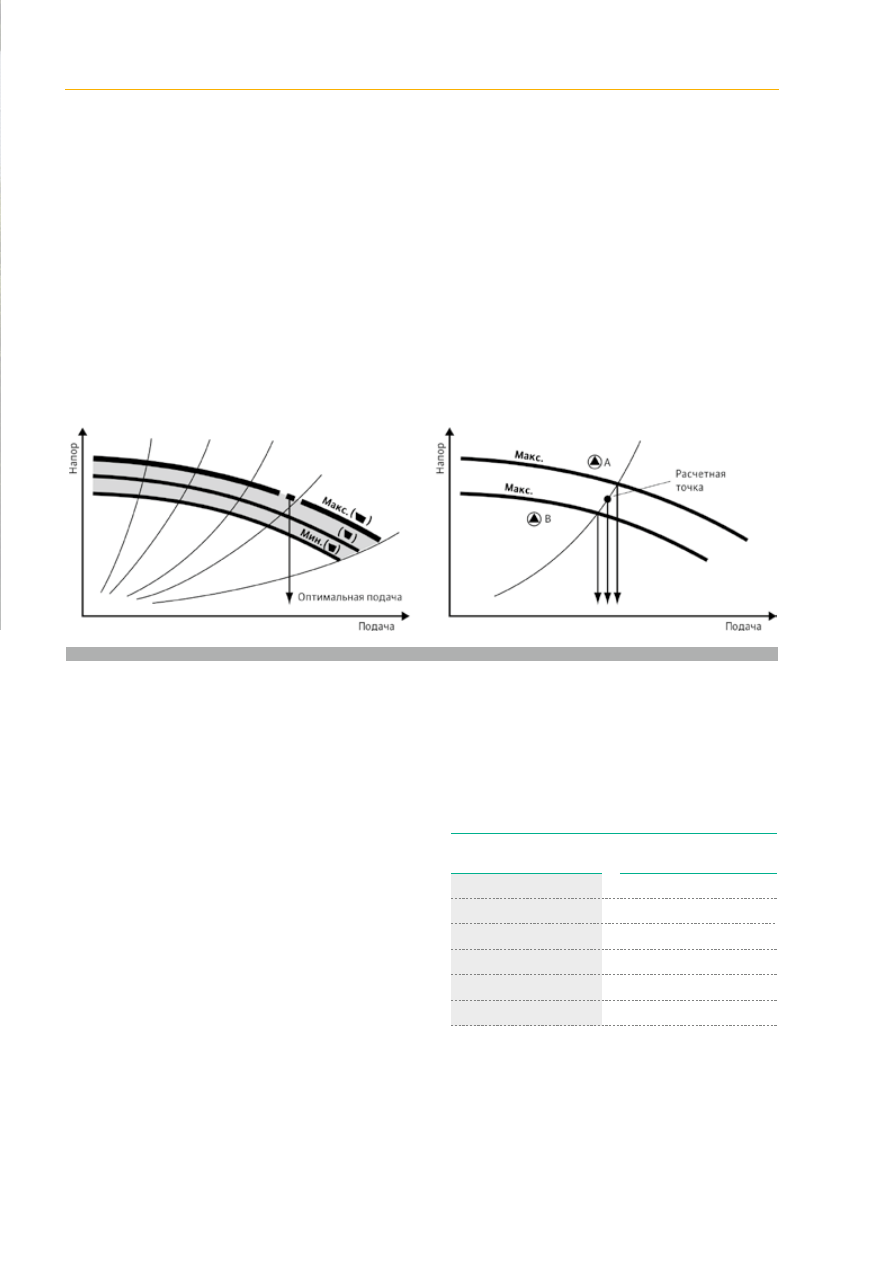

Рекомендации по выбору

При выборе циркуляционного насоса следует исхо

-

дить из того, что заданная расчетная точка должна

лежать на характеристике макс. частоты вращения

электродвигателя в точке максимального КПД или

находиться вблизи этой точки.
Если заданная рабочая точка лежит между двумя

Отопление, кондиционирование, охлаждение

Рекомендации по подбору и монтажу

характеристиками насосов, то следует выбирать

насос меньшей мощности.
В системах отопления снижение подачи насоса, свя

-

занное с таким выбором, не оказывает существен

-

ного влияния на эффективность отопления. Однако,

в системах охлаждения/холодильных установках

такое снижение подачи следует учитывать.

Для подбора циркуляционного насоса, необходимо

знать требуемые расход и напор.

Чтобы их найти существует много способов, приведем

несколько простейших:

Q = 0,86 x P/dt

Q

 – необходимая производительность насоса м

3

 в час

Р

 – тепловая мощность системы в кВт (мощность котла)

dt

 – дельта температур – разница температур теплоно

-

сителя в подающем и обратном трубопроводе. Обычно

принимается равной 20 градусам.
Для определения напора H, воспользуемся упрощенной

формулой:

H = N x K

N

 – количество этажей здания, включая подвал

K

 – усредненные гидравлические потери на один этаж

здания. Коэффициент

К

 принимается 0,7-1,1 метра

водяного столба для двухтрубных систем отопления

и 1,16-1,85 – для коллекторно-лучевых систем.
Напор – это вторая и важнейшая характеристика цир

-

куляционного насоса. Каждая гидравлическая система

имеет сопротивление пропускаемому по ней потоку

воды. Каждый угол, тройник, редуцирующий переход,

каждый подъем – все это местные гидравлические

сопротивления, сумма которых и составляет гидравли

-

ческое сопротивление отопительной системы. Циркуля

-

ционный насос должен преодолеть это сопротивление,

с сохранением расчетной производительности.

Это упрощенный расчет и подойдет тем, кто выби

-

рает регулируемый энергосберегающий насос.

Обратите внимание, что любое завышение пара

-

метров при подборе насоса в будущем влечет за

собой лишние затраты на электроэнергию.

Для точного подбора и получения максимальной

выгоды от экономии электроэнергии рекомендуем

пользоваться программой Wilo-Assistant.

Отапливаемая

площадь, м

2

80-120
120-160
160-200
200-240
240-280
300-350

Радиаторная система

отопления, м

3

/час

0,4
0,5
0,6
0,7
0,8
1,2-1,5

Обратите внимание, что каждая отопительная си

-

стема является равновесной, насосу не нужно под

-

нимать воду, он только преодолевает сопротивле

-

ние системы, поэтому выбирать насос с заведомо

большим напором не имеет смысла.

Для быстрого определения необходимой произво

-

дительности вы можете воспользоваться следую

-

щей таблицей:

4

Отопление, кондиционирование, охлаждение

Рекомендации по подбору и монтажу

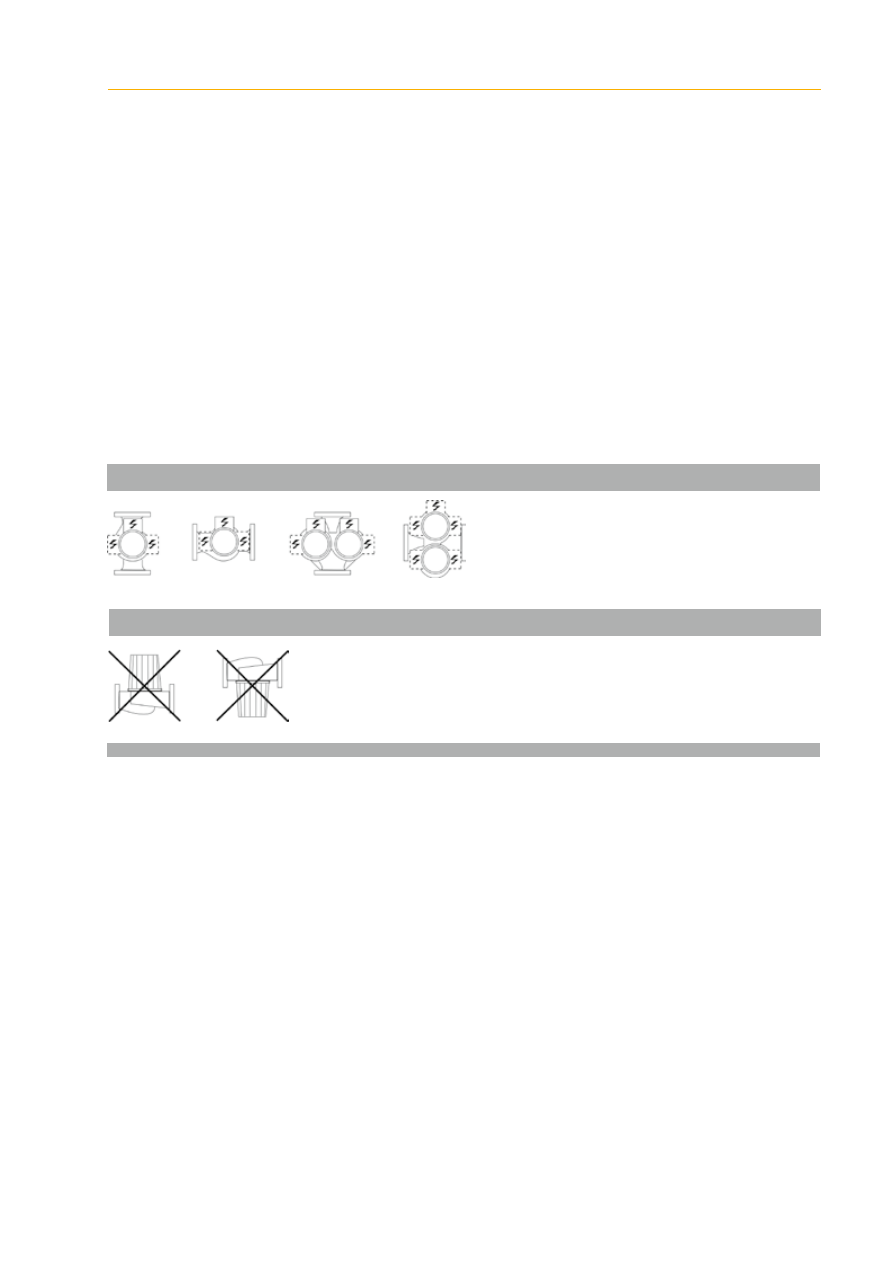

Разрешенные варианты монтажа

Допустимы без ограничений

Все циркуляционные насосы для систем отопления

и ГВС

Недопустимые варианты монтажа

Выбор насосов: Циркуляционные системы питьево-

го водоснабжения



 Если расчетная точка гидравлических параметров

лежит между двумя характеристиками, следует

выбрать циркуляционный насос большей мощно

-

сти или с большей частотой вращения.



 Потери тепла в системе нагнетательных и циркуля

-

ционных трубопроводов ГВС следует сократить до

минимума за счет качественной теплоизоляции.

В большинстве циркуляционных систем ГВС пред

-

усмотрено периодическое выключение циркуляци

-

онного насоса (преимущественно ночью), поэтому

дополнительно к стандартной комплектации должен

приобретаться таймер для автоматического включе

-

ния/ выключения насоса.

Циркуляционный трубопровод

Wilo рекомендует установить гравитационный кла

-

пан, чтобы исключить циркуляцию в неправильном

направлении и течение жидкости под действием

силы тяжести при выключенном насосе.

Переключение частоты вращения

Исходя из опыта, переключение частоты вращения

циркуляционного насоса в циркуляционной системе

ГВС необходимо только для первоначальной на

-

стройки мощности. Автоматическое переключение

частоты вращения при этом не требуется. Однако,

при каждом монтаже необходимо предусмотреть

возможность включения/выключения насоса по

установленному времени.

Защита электродвигателя

Насосы устойчивые к токам блокировки и насосы со

встроенной защитой обмотки от перегрева не нужда

-

ются в дополнительной защите электродвигателя.
Все другие насосы имеют встроенную полную защиту

электродвигателя, включая электронную систему раз

-

мыкания, или полную защиту электродвигателя (WSK)

в сочетании с внешним устройством отключения.
Все насосы имеют встроенный самоочищающийся

бронзовый фильтр ротора, который предохраняет

насос от повреждения песком и увеличивает срок

эксплуатации.

Регулирование мощности

Циркуляционные насосы для систем центрального

отопления и кондиционирования здания, а также ги

-

дравлическая трубопроводная система должны быть

рассчитаны на максимальную нагрузку, зависящую от

климатических условий.
Однако, максимальная нагрузка имеет место лишь в

течение нескольких дней периода отопления. В ре

-

зультате большую часть отопительного сезона насосы

работают с завышенным потреблением мощности.

Нередко мощность насосов завышается в 2-5 раз.



Это приводит завышенному потреблению электро

-

энергии, и, в итоге, к значительному увеличению

затрат клиента.



Использование в системах отопления регулируемых

насосов (Stratos/Yonos PICO) дает нам следующие

преимущества:



 оптимизация работы. Согласование показателей

объема подачи/количества тепла с необходимым

расходом, в частности, для стабилизации гидрав

-

лических характеристик системы и снижения

потерь при циркуляции.



 экономичность. Уменьшение расхода электроэ

-

нергии и сокращение эксплуатационных затрат,

прежде всего, в периоды частичной или малой

нагрузки (т.е. более 80 % рабочего времени).



 комфорт. Предотвращение шума в оборудовании,

в частности в трубах и термостатических вентилях.

Применение высокоэффективных насосов позволя

-

ет за счет автоматического регулирования мощно

-

сти сократить расходы на электроэнергию до 90 %

по сравнению со стандартными насосами Wilo.

5

Отопление, кондиционирование, охлаждение

Рекомендации по подбору и монтажу

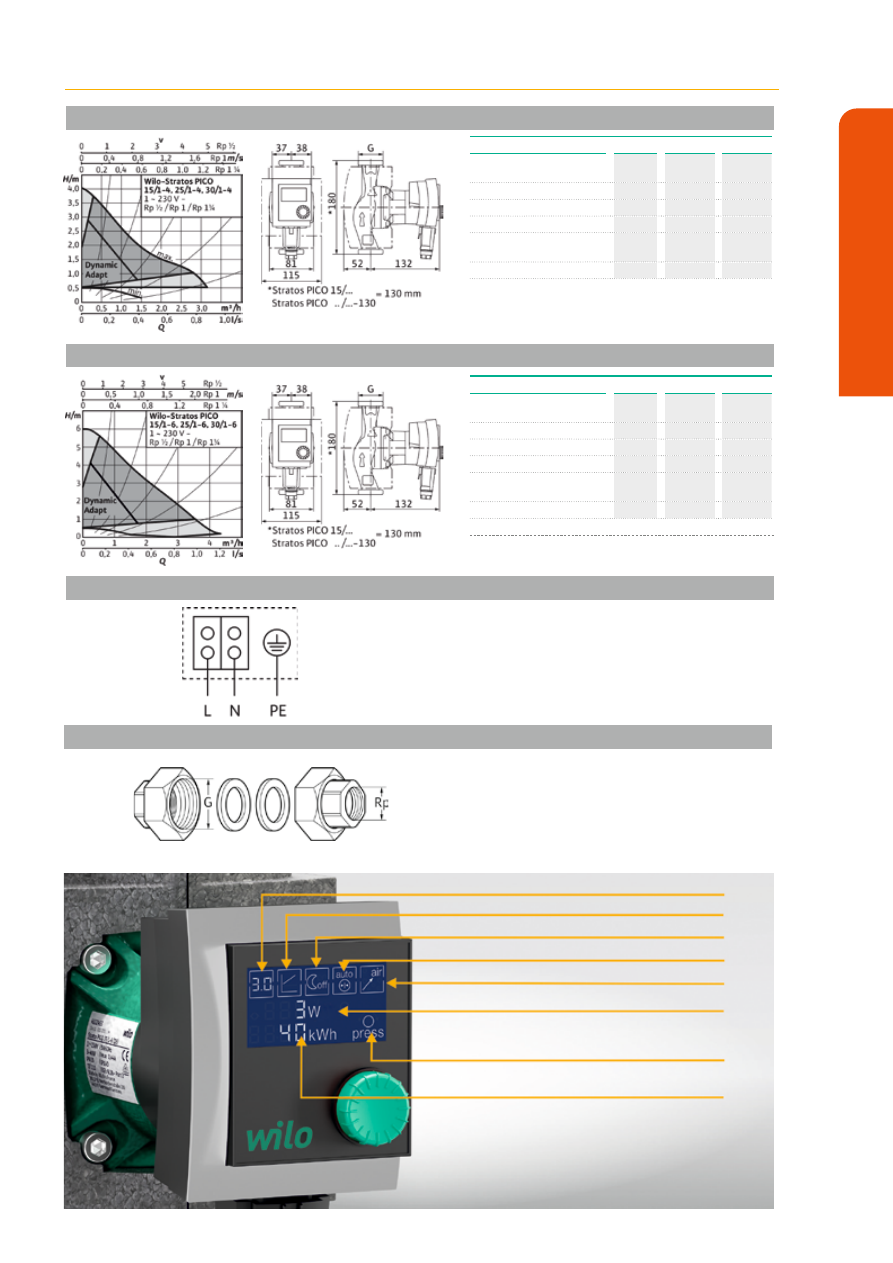

Интуитивное управление электронным насосом Wilo



 Зеленая кнопка управления

Управление всеми насосами серии Wilo-Stratos PICO

и Wilo-Yonos PICO осуществляется при помощи

«зеленой кнопки». Благодаря этому обеспечивается

удобство при настройке основных функций.



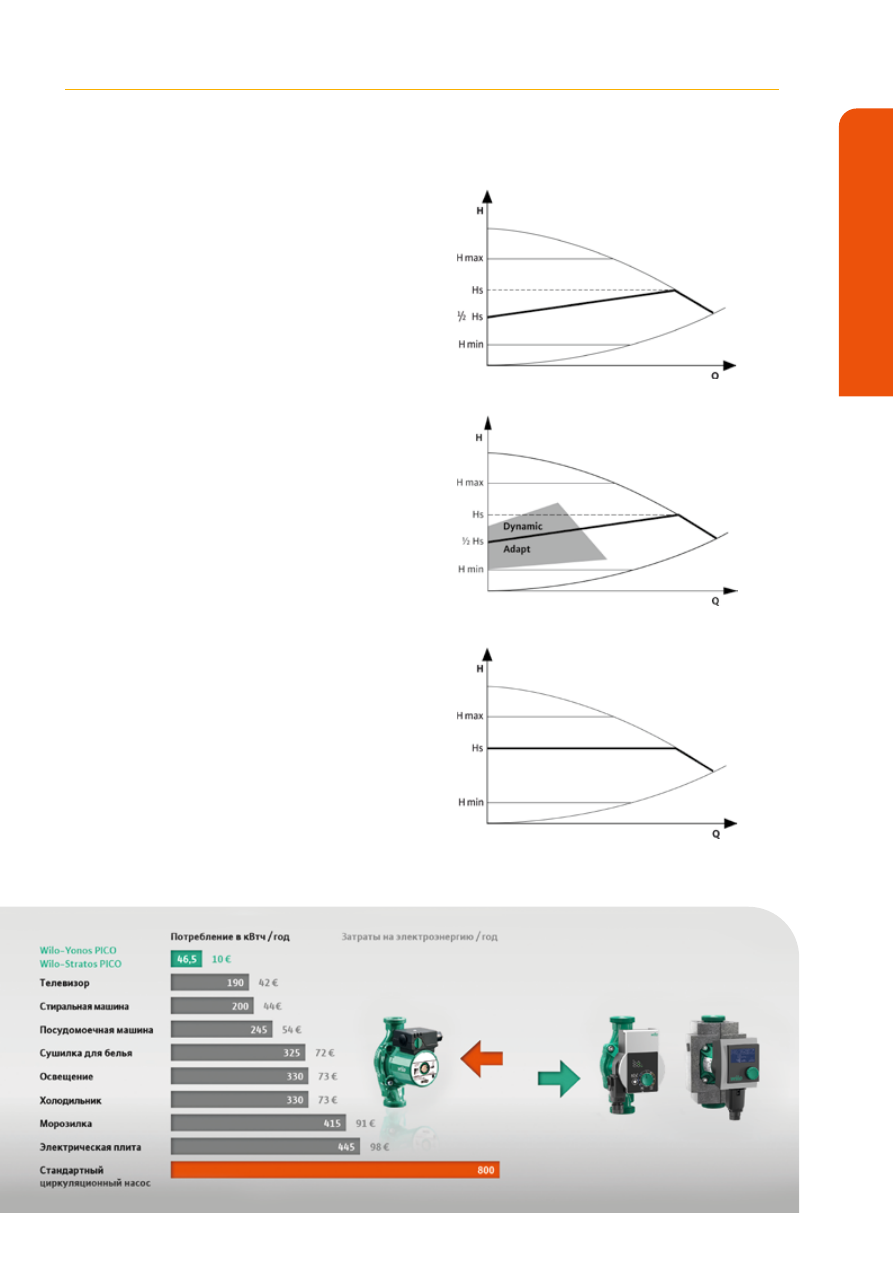

 Способ регулирования Δp-v

При способе регулирования Δp-v электроника линей

-

но изменяет заданное значение перепада давления,

поддерживаемого насосом, в пределах диапазона

между Hs и ½ Hs. Заданное значение перепада давле

-

ния изменяется вместе с расходом Q.



 Способ регулирования Δp-v с Dynamic Adapt

(только Stratos PICO)

Dynamic Adapt является динамическим согласованием

заданного значения в диапазоне частичных нагрузок

насоса при менее чем половине расчетного объем

-

ного расхода. Исходя из настроенного заданного

значения, насос анализирует теплопотребление и на

базе данного анализа выполняется текущая коррек

-

тировка заданного значения в режиме частичных

нагрузок. Тем самым, выполняется постоянная опти

-

мизация мощности насоса в диапазоне регулирова

-

ния «Dynamic Adapt» до энергетического минимума.

При очень низких расходах насос переходит в режим

ожидания. Если расход увеличивается по причине

возросшего теплопотребления, то мощность уве

-

личивается автоматически и благодаря короткому

времени реакции удается избежать недостаточного

снабжения в системе отопления.



 Способ регулирования Δp-c

При способе регулирования Δp-c электроника под

-

держивает создаваемый насосом перепад давления

на постоянном уровне заданного значения Hs в допу

-

стимом диапазоне расхода.

Энергосберегающие насосы Wilo экономят на электроэнергии до 90% по сравнению со стандартными насосами Wilo.

 Способ регулирования Δp-v

Способ регулирования Δp-v с Dynamic

Adapt

Способ регулирования Δp-c

От

опление, к

ондиционирование,

охлаждение

6

4

3

2

1

0

Q/m³/h

0

1

3

4

5

6

7

2

H/m

Wilo-Atmos PICO

25, 30/1-8

25/1-4

15, 25,

             30/1-6

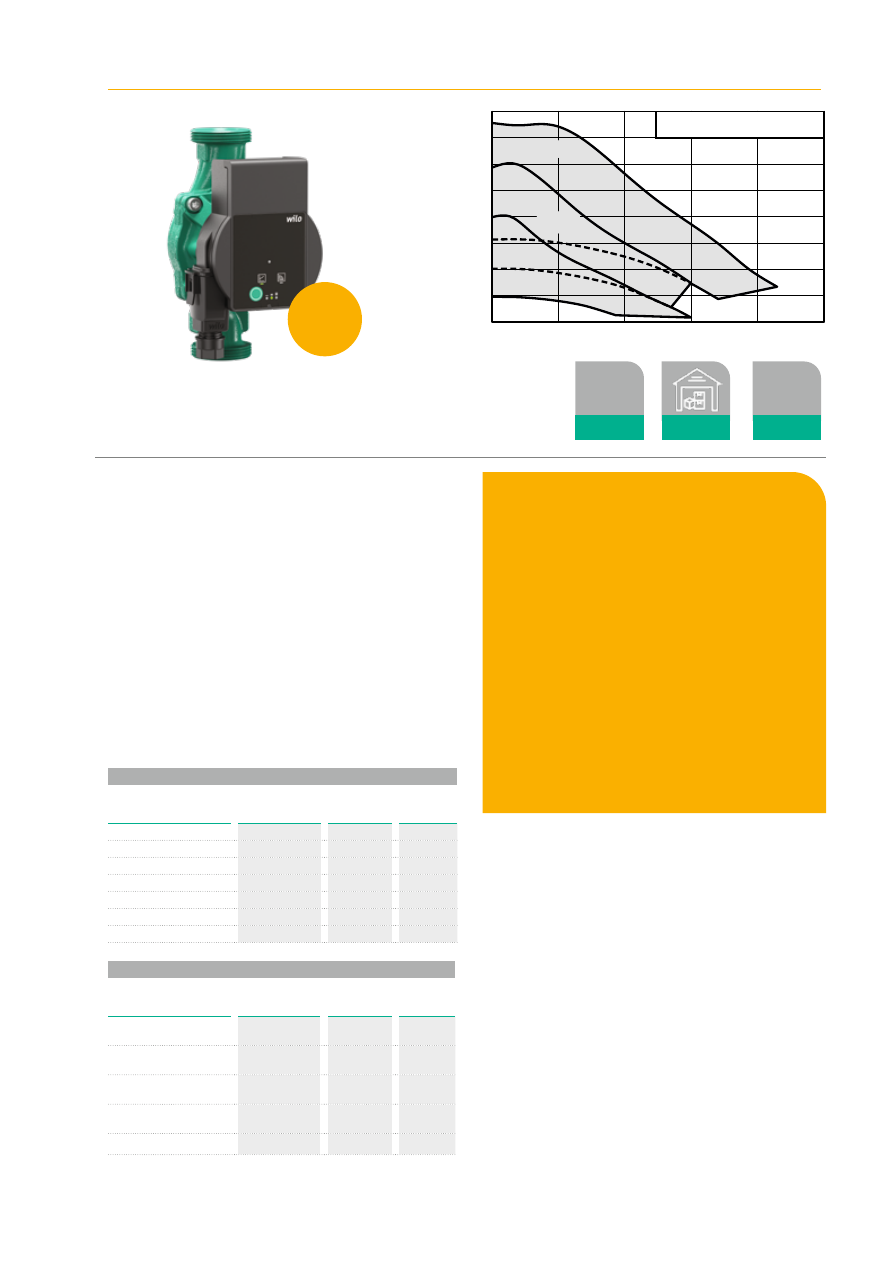

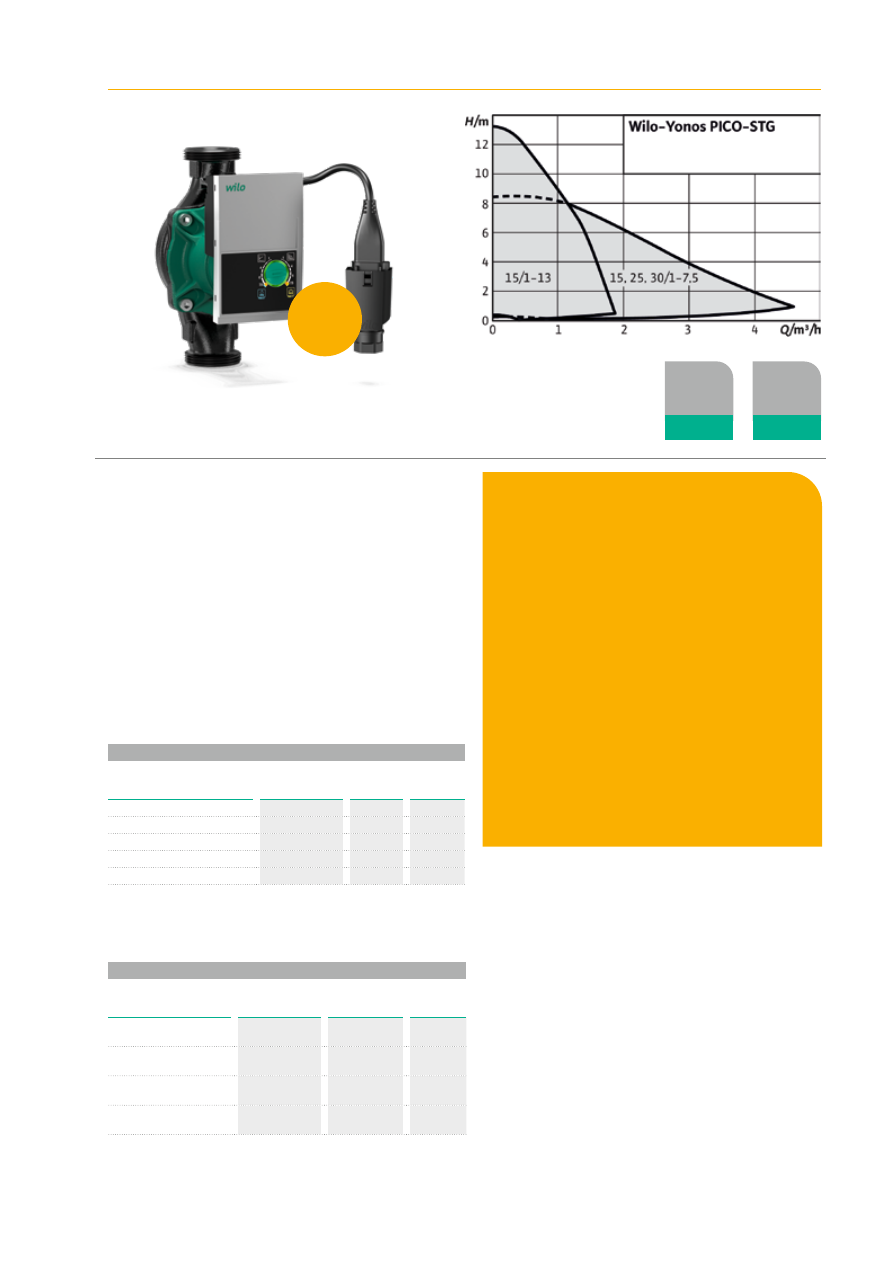

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

Wilo-Atmos PICO

Тип

Циркуляционный насос с мокрым ротором с резьбовым

соединением, электронно-коммутируемым мотором EC,

устойчивым к токам блокировки, и встроенным электрон-

ным регулированием частоты вращения.

Применение

Любые системы водяного отопления, системы теплого

пола, системы кондиционирования, промышленные

циркуляционные установки.

Разработан специально для частных домов и коттеджей.

Обозначение

Пример:

Wilo-Atmos PICO 25/1-6

Atmos

Высокоэффективный насос (с резьбовым

PICO

соединением) с электронным регулированием

25/



Ном. внутренний диаметр подключения

1-6



Номинальный напор, м

130



Монтажная длина

Технические характеристики



ƒ

Температура перекачиваемой жидкости от -10 °C

до +95 °C



ƒ

Подключение к сети 1~230 В, 50 Гц



ƒ

Класс защиты IP X2D



ƒ

Резьбовое соединение Rp ½, Rp 1 и Rp 1 ¼



ƒ

Макс. рабочее давление 10 бар

Опции



ƒ

Исполнения Atmos PICO 25/1-6-130 с короткой

монтажной длиной 130 мм

Комплект поставки



ƒ

Насос



ƒ

Wilo-Connector



ƒ

Уплотнения



ƒ

Инструкция по монтажу и эксплуатации

Преимущества



ƒ

Автоматическое регулирование частоты
вращения



ƒ

Энергопотребление от 4 Вт



ƒ

Высокоэффективный электронно-
коммутируемый мотор



ƒ

Экономия электроэнергии до 90% по сравнению
со стандартными насосами Wilo



ƒ

Подключение при помощи Wilo-коннектор
(электрический разъем для удобного и
безопасного подключения без инструментов)



ƒ

Функция автоматического перезапуска



ƒ

Высокий пусковой момент



ƒ

6 режимов работы (3 режима Δp-v и 3 режима с
постоянной частотой)



ƒ

Простота выбора режима работы в зависимости
от типа системы

Информация для заказа

Тип

Подсоед. к

трубопроводу Артикул

Цена, €

с НДС

Atmos PICO 15/1-6

Rp ½

4232692

188

Atmos PICO 25/1-4

Rp 1

4232691

150

Atmos PICO 25/1-6

Rp 1

4232694

174

Atmos PICO 25/1-6-130

Rp 1

4232693

194

Atmos PICO 25/1-8

Rp 1

4232696

216

Atmos PICO 30/1-6

Rp 1 ¼

4232695

184

Atmos PICO 30/1-8

Rp 1 ¼

4232697

226

Принадлежности

Тип

Описание

Артикул

Цена, €

с НДС

Wilo Угловой штекер

Угловое соед-ние

с кабелем 2 м

4150229

21

Rp ½ x G 1

Резьб. соед-ние

DN 15 (чугун)

4090808

13

Rp 1 x G 1 ½

Резьб. соед-ние

DN 25 (чугун)

112046890

24

Rp 1 ¼ x G 2

Резьб. соед-ние

DN 30 (чугун)

112046992

12

Кожух изоляционный

Термоизоляция

4206066

8

Гарантия

2 года

Участвует в

программе

WILO

BONUS

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

7

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

Wilo-Atmos PICO 25/1-4

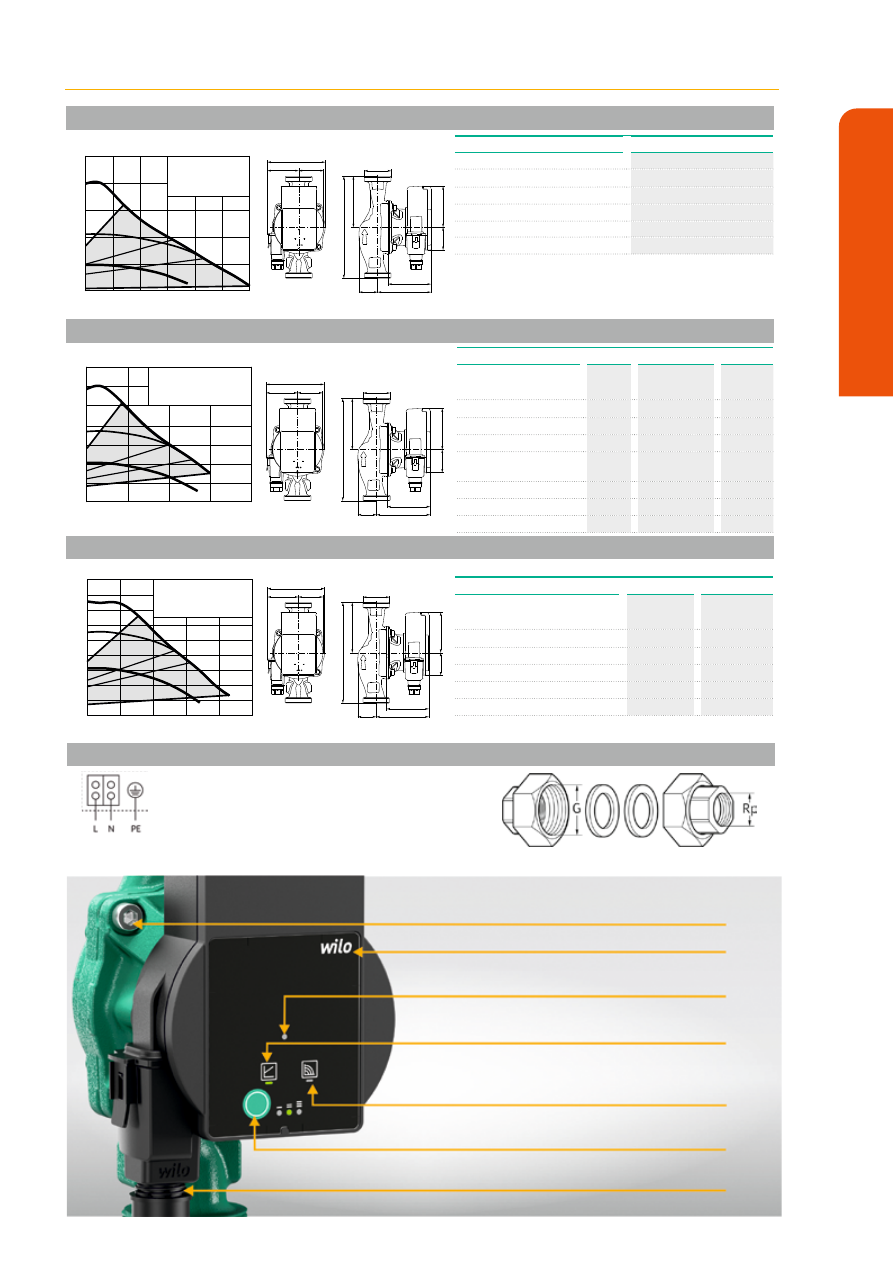

Wilo-Atmos PICO 15/1-6, 25/1-6 и 30/1-6

Устойчивый к токам блокировки

Мотор переменного тока (EM)



1~230 В, 50 Гц

Резьбовое соединение из ковкого чугуна и схема подключения

Wilo-Atmos PICO 25/1-8 и 30/1-8-130

Легкий доступ к винтам двигателя спереди насоса

Простой и понятный дисплей с 6 LED-диодами

Нажимная кнопка для управления всеми функциями насоса

Индикатор работы



(красный - ошибка, зеленый - штатная работа)

Режим для системы радиаторного отопления

(∆p-v)

Выбор одной из трех фиксированных скоростей

вращения (подходит для системы отопления с

теплыми полами)

Электрическое подключение без инструментов Wilo-коннектором
(располагается сбоку, для удобства монтажа насоса в систему)

G

41

73

33

76

94

45

56

102

180

90

G

41

73

33

76

94

45

56

102

L0

L3

Тип

15/1-6

25/1-6 (-130)

30/1-6

Индекс энергоэффектив

-

ности (EEI)

≤ 0,23

≤ 0,23

≤ 0,23

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1

G 1 ½

G 2

Потребл. мощность P1

4-40 Вт

4-40 Вт

4-40 Вт

Потребляемый ток I

макс.

0,44 A

макс. 0,44 A

макс.

0,44 A

Вес нетто

1,8 кг

2,0 (1,9) кг

2,2 кг

L0

130

180(130)

180

L3

65

90(65)

90

Тип

25/1-4

Индекс энергоэффективности (EEI)

≤ 0,23

Подcоед. к трубопроводу

Rp 1

Резьба

G 1 ½

Потребл. мощность P1

4-20 Вт

Потребляемый ток I

макс. 0,26 A

Вес нетто

2,0 кг

G

41

73

33

87

106

45

56

102

180

90

Тип

25/1-8

30/1-8

Индекс энергоэффективности

(EEI)

≤ 0,23

≤ 0,23

Подcоед. к трубопроводу

Rp ½

Rp 1 ¼

Резьба

G 1 ½

G 2

Потребл. мощность P1

4-75 Вт

4-75 Вт

Потребляемый ток I

макс. 0,66 A

макс. 0,66 A

Вес нетто

2,2 кг

2,4 кг

∆p-v

max.

Wilo-Atmos PICO

15/1-6, 25/1-6, 30/1-6,

25/1-6-130

0

4

3

6

5

2

1

H

/m

0

1,0

2,0

3,0

m

3

/h

∆p-v

max.

Wilo-Atmos PICO

25/1-4

0

4

3

2

1

H

/m

0

1,0

1,5

2,0

2,5

0,5

m

3

/h

3

4

2

0

1

m

3

/h

0

2

3

4

5

6

7

8

1

H

/m

Wilo-Atmos PICO

25/1-8, 30/1-8

∆p-v

max.

От

опление, к

ондиционирование,

охлаждение

8

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

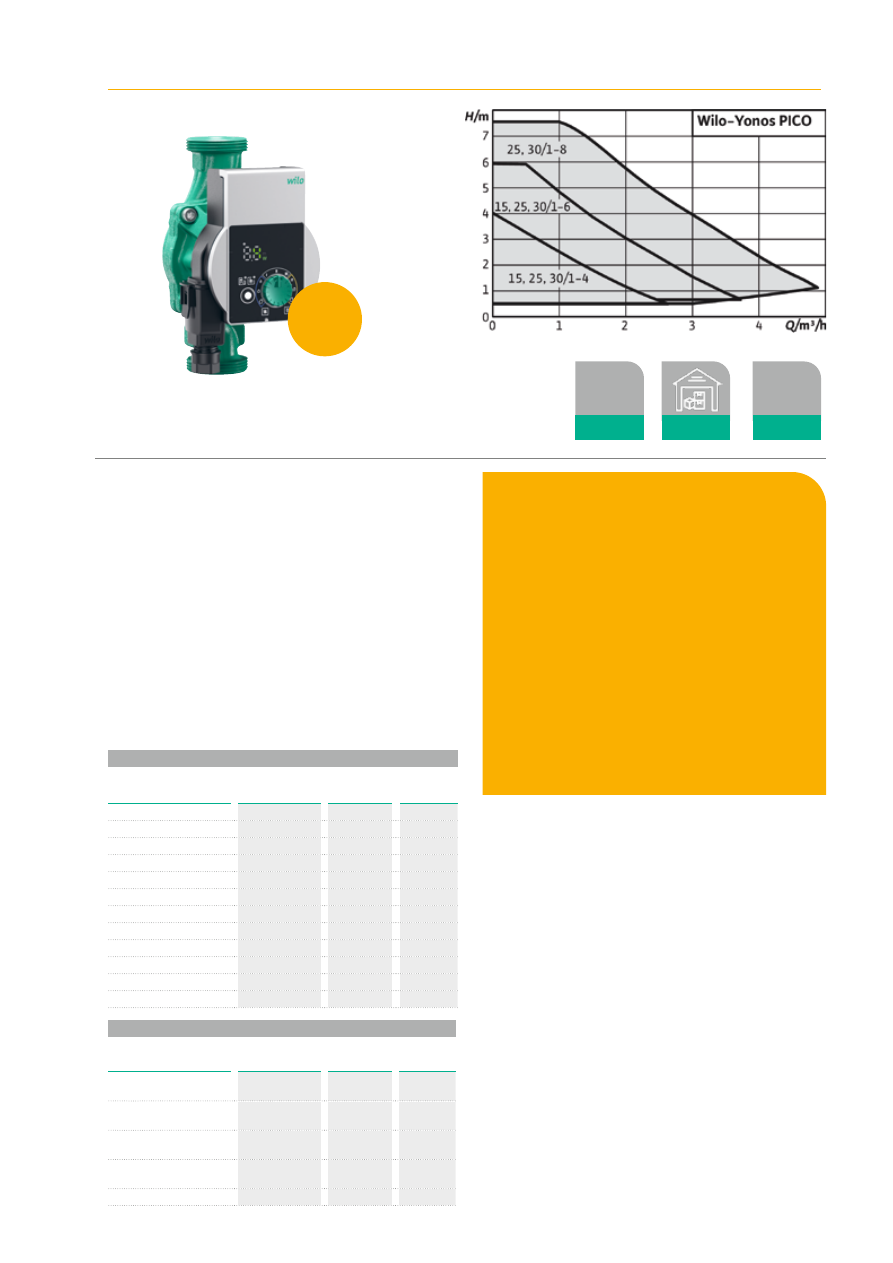

Wilo-Yonos PICO

Тип

Циркуляционный насос с мокрым ротором с резьбовым

соединением, электронно-коммутируемым мотором EC,

устойчивым к токам блокировки, и встроенным электрон

-

ным регулированием частоты вращения.

Применение

Любые системы водяного отопления, системы кондици

-

онирования, промышленные циркуляционные установки.

Разработаны специально для частных домов и коттеджей.

Обозначение

Пример:

Wilo-Yonos PICO 30/1-4

Yonos

Высокоэффективный насос (с резьбовым

PICO

соединением) с электронным регулированием

30/



Ном. внутренний диаметр подключения

1-4



Номинальный напор, м

130



Монтажная длина

Технические характеристики



ƒ

Температура перекачиваемой жидкости от -10 °C

до +95 °C



ƒ

Подключение к сети 1~230 В, 50 Гц



ƒ

Класс защиты IP X2D



ƒ

Резьбовое соединение Rp



½, Rp 1 и Rp 1



¼



ƒ

Макс. рабочее давление 10 бар

Опции



 Исполнения Yonos PICO...130 с короткой монтажной

длиной 130 мм

Комплект поставки



ƒ

Насос



ƒ

Wilo-Connector



ƒ

Уплотнения



ƒ

Инструкция по монтажу и эксплуатации

Преимущества



ƒ

Автоматическое регулирование частоты
вращения



ƒ

Энергопотребление от 4 Вт



ƒ

Высокоэффективный электронно-

коммутируемый мотор



ƒ

Экономия электроэнергии до 90% по сравнению

со стандартными насосами Wilo



ƒ

Подключение при помощи Wilo-коннектор

(электрический разъем для удобного и

безопасного подключения без инструментов)



ƒ

Индикатор текущего потребления

электроэнергии



ƒ

Функция отвода воздуха и ручной перезапуск



ƒ

Простота выбора режима работы в зависимости

от типа системы

Информация для заказа

Тип

Подсоед. к

трубопроводу Артикул

Цена, €

с НДС

Yonos PICO 15/1-4-130

Rp ½

4215511

190

Yonos PICO 15/1-6-130

Rp ½

4215512

218

Yonos PICO 25/1-4

Rp 1

4215513

170

Yonos PICO 25/1-4-130

Rp 1

4215514

204

Yonos PICO 25/1-5-130

Rp 1

4215522

215

Yonos PICO 25/1-6

Rp 1

4215515

192

Yonos PICO 25/1-6-130

Rp 1

4215516

226

Yonos PICO 25/1-8

Rp 1

4215517

237

Yonos PICO 25/1-8-130

Rp 1

4215518

258

Yonos PICO 30/1-4

Rp 1



¼

4215519

181

Yonos PICO 30/1-6

Rp 1



¼

4215520

205

Yonos PICO 30/1-8

Rp 1



¼

4215521

249

Принадлежности

Тип

Описание

Артикул

Цена, €

с НДС

Wilo Угловой штекер

Угловое соед-ние

с кабелем 2 м

4150229

21

Rp ½ x G 1

Резьб. соед-ние

DN 15 (чугун)

4090808

13

Rp 1 x G 1 ½

Резьб. соед-ние

DN 25 (чугун)

112046890

24

Rp 1 ¼ x G 2

Резьб. соед-ние

DN 30 (чугун)

112046992

12

Кожух изоляционный

Термоизоляция

4206066

8

Гарантия

5 лет

Участвует в

программе

WILO

BONUS

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

9

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

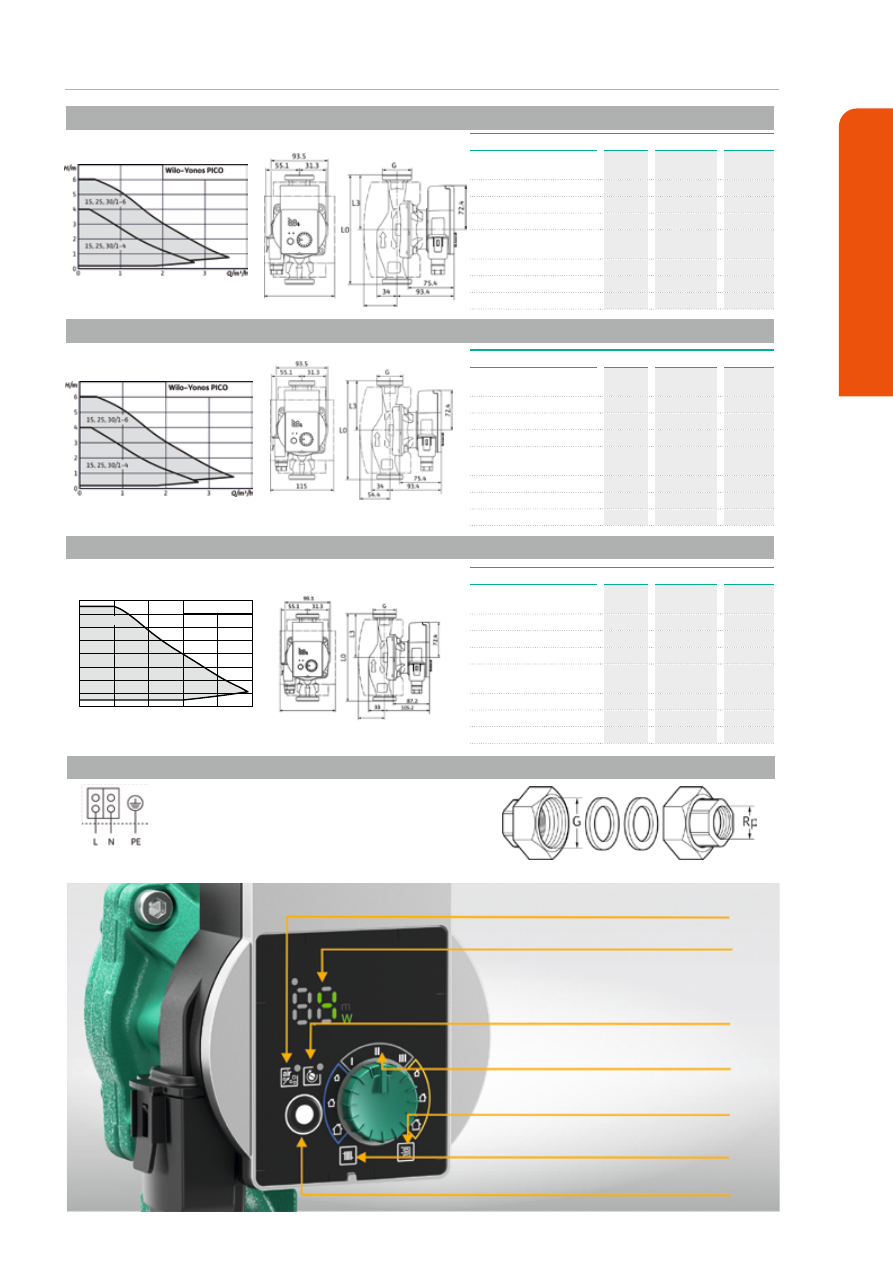

Wilo-Yonos PICO 15/1-4, 25/1-4 и 30/1-4

Wilo-Yonos PICO 15/1-6, 25/1-6 и 30/1-6

Устойчивый к токам блокировки

Мотор переменного тока (EM)



1~230 В, 50 Гц

Резьбовое соединение из ковкого чугуна и схема подключения

Wilo-Yonos PICO 25/1-8, 25/1-8-130 и 30/1-8-130

0

1

2

3

4

Q/m³/h

0

1

2

3

4

5

6

7

H/m

25, 30/1-8

Wilo-Yonos PICO

Индикация автоматического удаления воздуха

Многофункциональный дисплей

Режим для системы радиаторного

отопления

Индикация активированной функции

перезапуска

Выбор одной из трех фиксированных

скоростей вращения

Режим для системы отопления с

теплым полом

Функциональная кнопка для запуска

дополнительных программ

Тип

15/1-4

25/1-4 (-130) 30/1-4

Индекс энергоэффектив

-

ности (EEI)

≤ 0,18

≤ 0,18

≤ 0,18

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1

G 1 ½

G 2

Потребл. мощность P

1

4-20 Вт

4-20 Вт

4-20 Вт

Потребляемый ток

I

макс.

0,26 A

макс. 0,26 A

макс.

0,26 A

Вес нетто

1,7 кг

2,1 (1,9) кг

2,1 кг

L0

130

180(130)

180

L3

65

90(65)

90

Тип

15/1-6

25/1-6 (-130) 30/1-6

Индекс энергоэффектив

-

ности (EEI)

≤ 0,20

≤ 0,20

≤ 0,20

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1

G 1 ½

G 2

Потребл. мощность P

1

4-40 Вт

4-40 Вт

4-40 Вт

Потребляемый ток

I

макс.

0,44 A

макс. 0,44 A

макс.

0,44 A

Вес нетто

1,8 кг

2,1 (1,9) кг

2,2 кг

L0

130

180(130)

180

L3

65

90(65)

90

Тип

25/1-8

25/1-8 -130

30/1-8

Индекс энергоэффектив

-

ности (EEI)

≤ 0,23

≤ 0,23

≤ 0,23

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1 ½

G 1 ½

G 2

Потребл. мощность P

1

4-75 Вт

4-75 Вт

4-75 Вт

Потребляемый ток

I

макс.

0,66 A

макс. 0,66 A

макс.

0,66 A

Вес нетто

1,8 кг

2,1 кг

2,2 кг

L0

180

130

180

L3

90

65

90

От

опление, к

ондиционирование,

охлаждение

10

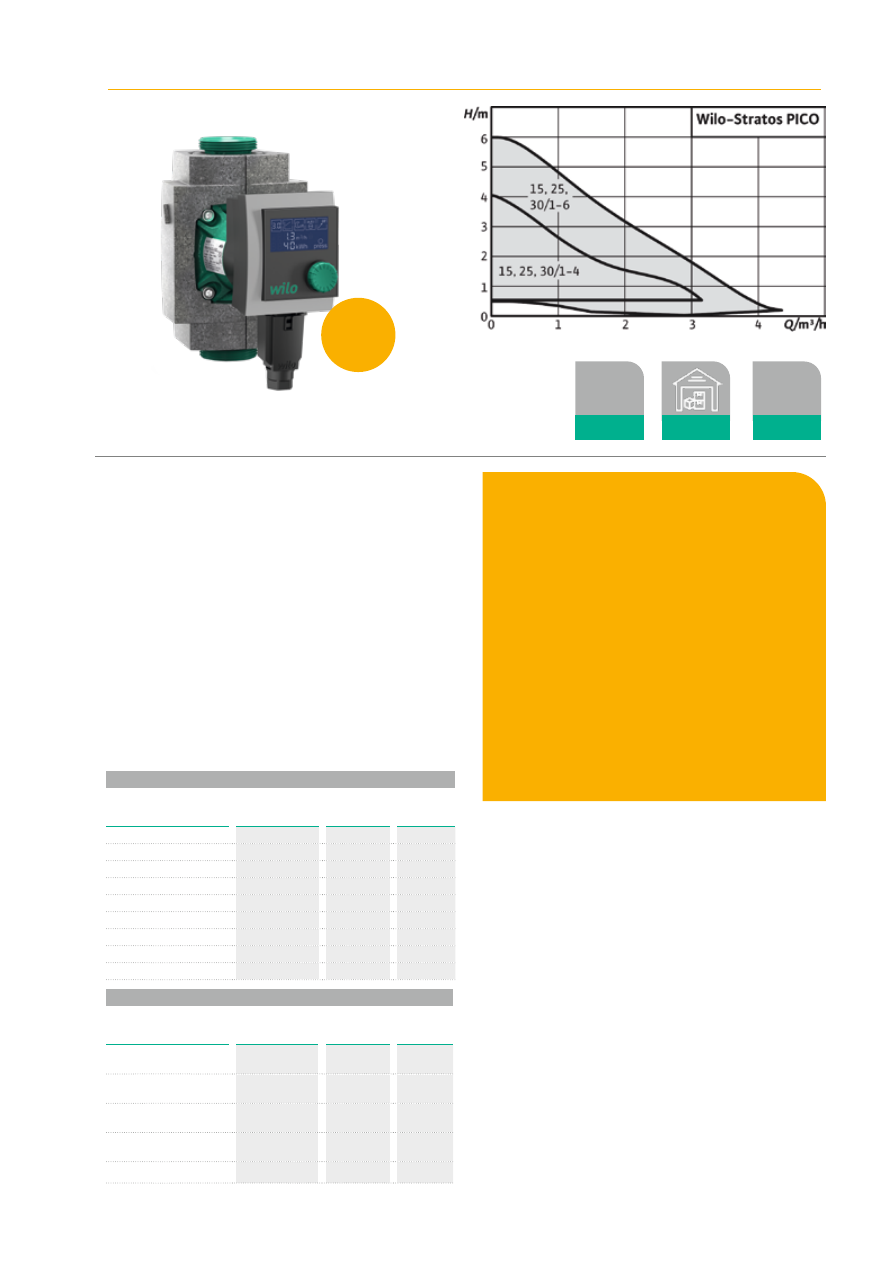

Wilo-Stratos PICO

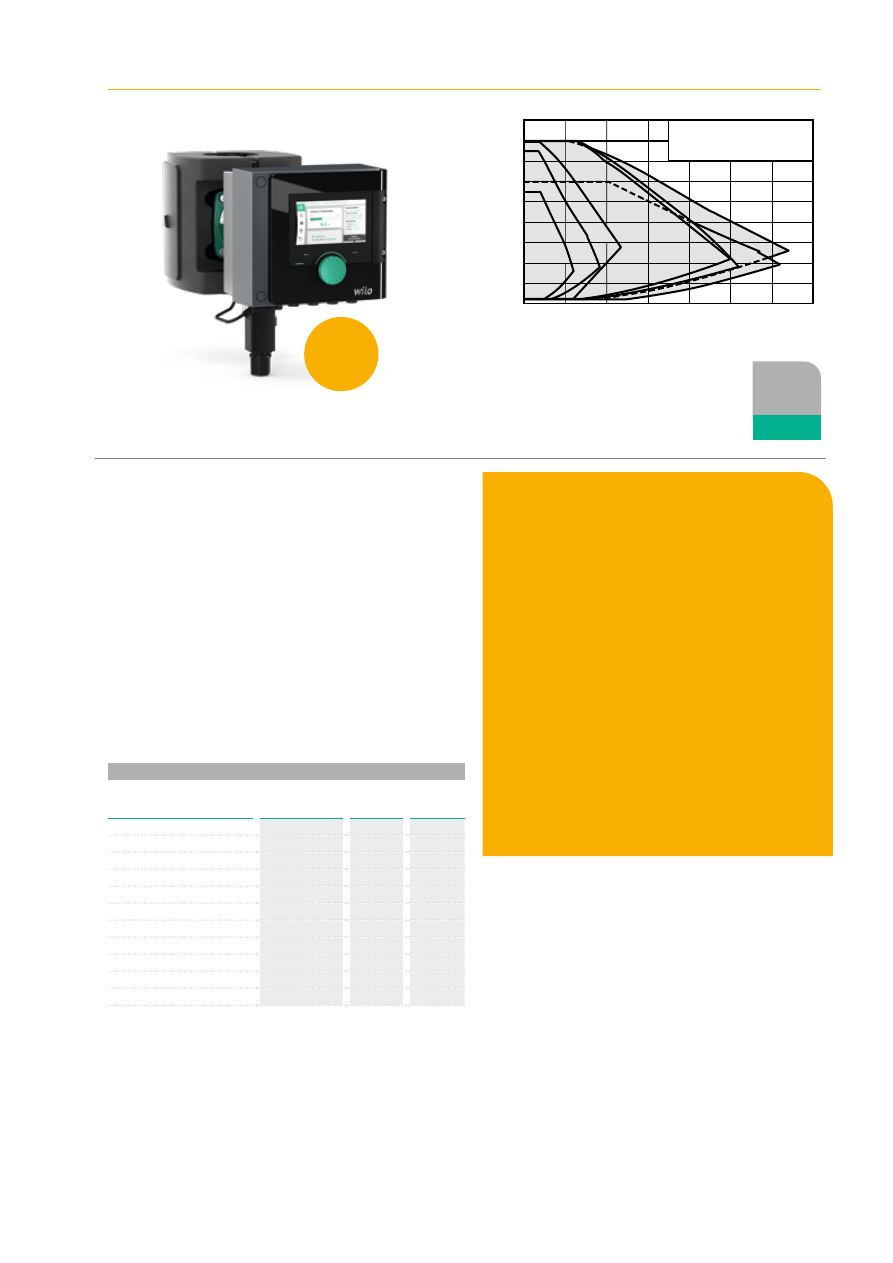

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы премиум-класса с мокрым ротором

Тип

Циркуляционный насос с мокрым ротором с резьбовым

соединением, электронно-коммутируемым мотором EC,

устойчивым к токам блокировки, и встроенным электрон

-

ным регулированием частоты вращения.

Применение

Любые системы водяного отопления, системы кондици

-

онирования. Разработаны специально для частных домов

и коттеджей.

Обозначение

Пример:

Wilo-Stratos PICO 30/1-4

Stratos

Высокоэффективный насос (с резьбовым

PICO

соединением) с электронным регулированием

30/



Ном. внутренний диаметр подключения

1-4



Номинальный напор, м

130



Монтажная длина, мм

N



Корпус из нержавеющей стали

Технические характеристики



ƒ

Температура перекачиваемой жидкости от +2 °C

до +110 °C



ƒ

Подключение к сети 1~230 В, 50 Гц



ƒ

Класс защиты IP X4D



ƒ

Резьбовое соединение Rp



½, Rp 1 и Rp 1



¼



ƒ

Макс. рабочее давление 10 бар

Опции



ƒ

Исполнение Stratos PICO...N с корпусом из

нержавеющей стали для использования в системах

напольного отопления



ƒ

Исполнения Stratos PICO...130 с короткой монтажной

длиной 130 мм

Комплект поставки



ƒ

Насос



ƒ

Теплоизоляция



ƒ

Wilo-Connector



ƒ

Уплотнения



ƒ

Инструкция по монтажу и эксплуатации

Преимущества



ƒ

Автоматическое регулирование частоты

вращения



ƒ

Минимальное энергопотребление: всего 3 Вт



ƒ

Высокоэффективный электронно-

коммутируемый мотор



ƒ

Экономия электроэнергии до 90% по сравнению

со стандартными насосами Wilo



ƒ

Теплоизоляционный кожух в комплекте



ƒ

Подключение при помощи Wilo-коннектор

(электрический разъем для удобного и

безопасного подключения без инструментов)



ƒ

Интерактивное меню управления насосом на ЖК-

дисплее



ƒ

Встроенный счетчик энергопотребления



ƒ

Индикация потребляемой текущей мощности



ƒ

Режим автоматического отвода воздуха

Информация для заказа

Тип

Подсоед. к

трубопроводу Артикул

Цена, €

с НДС

Stratos PICO 15/1-4

Rp ½

4216610

287

Stratos PICO 15/1-6

Rp ½

4216611

322

Stratos PICO 25/1-4

Rp 1

4216612

237

Stratos PICO 25/1-4-130

Rp 1

4216616

263

Stratos PICO 25/1-6

Rp 1

4216613

263

Stratos PICO 25/1-6-130

Rp 1

4216617

288

Stratos PICO 25/1-6-N

Rp 1

4216618

356

Stratos PICO 30/1-4

Rp 1 ¼

4216614

261

Stratos PICO 30/1-6

Rp 1 ¼

4216615

286

Принадлежности

Тип

Описание

Артикул

Цена, €

с НДС

Wilo Угловой штекер

Угловое соед-ние

с кабелем 2 м

4150229

21

Rp ½ x G 1

Резьб. соед-ние

DN 15 (чугун)

4090808

13

Rp 1 x G 1 ½

Резьб. соед-ние

DN 25 (чугун)

112046890

24

Rp 1 ¼ x G 2

Резьб. соед-ние

DN 30 (чугун)

112046992

12

Кожух изоляционный

Термоизоляция

4206066

8

Гарантия

5 лет

Участвует в

программе

WILO

BONUS

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

11

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы премиум-класса с мокрым ротором

Wilo-Stratos PICO 15/1-4, 25/1-4 и 30/1-4

Wilo-Stratos PICO 15/1-6, 25/1-6 и 30/1-6

Пожалуйста, обратите внимание на значение EEI также

на заводской табличке

Пожалуйста, обратите внимание на значение EEI также

на заводской табличке

Схема подключения

Устойчивый к токам блокировки

Мотор переменного тока (EM)



1~230 В, 50 Гц

Резьбовое соединение из ковкого чугуна

Резьбовое соединение для циркуляцион-

ных насосов

Накидные гайки с внутренней резьбой

для соединения со стальными трубами

(DIN 2440) с резьбой Витворта согласно

DIN EN 10226-1.

Режим работы

Напор

Счетчик электроэнергии

Ночной режим

Функция Dynamic Adapt

Функция автом. удаления воздуха

Текущее потребление электроэнергии

или текущая подача

Индикатор действия

Тип

15/1-4

25/1-4

30/1-4

Индекс энергоэффектив

-

ности (EEI)

≤ 0,20

≤ 0,20

≤ 0,20

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1

G 1 ½

G 2

Потребл. мощность P

1

3-25 Вт

3-25 Вт

3-25 Вт

Потребляемый ток

I

макс.

0,33 A

макс.

0,33 A

макс.

0,33 A

Вес нетто

1,7 кг

2,1 кг

2,1 кг

Тип

15/1-6

25/1-6

30/1-6

Индекс энергоэффектив

-

ности (EEI)

≤ 0,20

≤ 0,20

≤ 0,20

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1

G 1

1

/

2

G 2

Потребл. мощность P

1

3-40 Вт

3-40 Вт

3-40 Вт

Потребляемый ток

I

макс.

0,44 A

макс.

0,44 A

макс.

0,44 A

Вес нетто

1,7 кг

2,0 кг

2,1 кг

От

опление, к

ондиционирование,

охлаждение

12

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

Wilo-Yonos PICO...-STG

Тип

Циркуляционный насос с мокрым ротором с резьбовым

соединением, электронно-коммутируемым мотором EC,

устойчивым к токам блокировки, и встроенным электрон

-

ным регулированием частоты вращения.

Применение

Первичные контуры солнечных и геотермальных установок.

Обозначение

Пример:

Wilo-Yonos PICO-STG 25/1-5

Yonos

Высокоэффективный насос (с резьбовым

PICO

соединением) с электронным регулированием

STG

Для солнечных и геотермальных установок

25/



Номинальный внутренний диаметр подключения

1-7.5



Номинальный напор, м

180



Монтажная длина

Технические характеристики



ƒ

Подключение к сети 1~230 В, 50 Гц



ƒ

Класс защиты IP X4D



ƒ

Резьбовое соединение Rp



½, Rp 1 и Rp 1



¼



ƒ

Макс. рабочее давление 10 бар

Опции



ƒ

Исполнения Yonos PICO-STG...130 с короткой

монтажной длиной 130 мм

Комплект поставки



ƒ

Насос



ƒ

Wilo-Connector



ƒ

Уплотнения



ƒ

Инструкция по монтажу и эксплуатации

Преимущества



ƒ

Автоматическое регулирование частоты
вращения



ƒ

Корпус насоса с катафорезным покрытием
защищает от коррозии при образовании
конденсата



ƒ

Высокоэффективный электронно-
коммутируемый мотор



ƒ

Экономия электроэнергии до 90% по сравнению
со стандартными насосами Wilo



ƒ

Подключение при помощи Wilo-коннектор



ƒ

Подключение к автоматизирыванной системе
управления зданием



ƒ

Кольцевой светодиод для индикации рабочего
режима и неисправностей



ƒ

Режим регулирования по управляющему сигналу
геотермической системы



ƒ

Режим регулирования по управляющему сигналу
гелиотермической системы

Информация для заказа

Тип

Подсоед. к

трубопроводу Артикул

Цена, €

с НДС

Yonos PICO-STG 15/1-7.5

Rp ½

4527505

331

Yonos PICO-STG 15/1-13-130

Rp ½

4527506

354

Yonos PICO-STG 15/1-13

Rp ½

4527507

346

Yonos PICO-STG 25/1-7.5

Rp 1

4527504

300

Yonos PICO-STG 30/1-7.5

Rp 1



½

4527214

340

Принадлежности

Тип

Описание

Артикул

Цена, €

с НДС

Wilo Угловой штекер

Угловое соед-ние

с кабелем 2 м

4150229

21

Rp ½ x G 1

Резьб. соед-ние

DN 15 (чугун)

4090808

13

Rp 1 x G 1 ½

Резьб. соед-ние

DN 25 (чугун)

112046890

24

Rp 1 ¼ x G 2

Резьб. соед-ние

DN 30 (чугун)

112046992

12

Гарантия

5 лет

Участвует в

программе

WILO

BONUS

Доступен в

приложении

WILO

ASSISTANT

13

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

Wilo-Yonos PICO-STG 15/1-7.5, 25/1-7.5, 30/1-7.5

Wilo-Yonos PICO-STG 15/1-13, 15/1-13-130

Пожалуйста, обратите внимание на значение EEI также

на заводской табличке

Пожалуйста, обратите внимание на значение EEI также

на заводской табличке

Схема подключения

Устойчивый к токам блокировки

Мотор переменного тока (EM)



1~230 В, 50 Гц

Резьбовое соединение из ковкого чугуна

Резьбовое соединение для циркуляцион-

ных насосов

Накидные гайки с внутренней резьбой

для соединения со стальными трубами

(DIN 2440) с резьбой Витворта согласно

DIN EN 10226-1.

*180

93,5

G

35,535,5

106

33

*Yonos PICO 15/...

  Yonos PICO   .. /...-130

= 130 мм

*180

93,5

G

35,535,5

106

33

*Yonos PICO 15/...

  Yonos PICO   .. /...-130

= 130 мм

Тип

15/1-7,5

25/1-7,5

30/1-7,5

Индекс энергоэффектив

-

ности (EEI)

≤ 0,23

≤ 0,23

≤ 0,23

Подcоед. к трубопроводу

Rp ½

Rp 1

Rp 1 ¼

Резьба

G 1

G 1 ½

G 2

Потребл. мощность P

1

4-75 Вт

4-75 Вт

4-75 Вт

Потребляемый ток

I

макс.

0,66 A

макс.

0,66 A

макс.

0,66 A

Вес нетто

1,8 кг

1,8 к г

1,8 кг

Тип

15/1-13

15/1-13-130

Индекс энергоэффектив

-

ности (EEI)

≤ 0,23

≤ 0,23

Подcоед. к трубопроводу

Rp ½

Rp 1



½

Резьба

G 1

G 1

Потребл. мощность P

1

4-75 Вт

4-75 Вт

Потребляемый ток

I

макс.

0,66 A

макс. 0,66 A

Вес нетто

1,8 кг

1,8 кг

От

опление, к

ондиционирование,

охлаждение

Уровень внешнего управляющего сигнала должен лежать в диапазоне 4,5-24 В.

Запрещено подавать более высокое напряжение на управляющий вход.

Внимание: если на управляющий вход было подано напряжение 230 В, насос

необходимо заменить.

Допускается перекачивание водно-гликолевой смеси в пропорции 1:1.

!

Полезные

советы

14

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы премиум-класса с мокрым ротором

Wilo-Stratos MAXO

Тип

Умный циркуляционный насос с мокрым ротором, с

резьбовым или фланцевым соединением, электронно-

коммутируемым двигателем с встроенной электронной

регулировкой мощности.

Применение

Любые системы водяного отопления, системы

кондиционирования, закрытые контуры охлаждения,

промышленные циркуляционные установки.

Обозначение

Пример:

Wilo-Stratos MAXO 30/0,5-12

Stratos

Высокоэффективный насос (с резьбовым или

MAXO

фланцевым соединением) с электронным



регулированием

30/



Ном. внутренний диаметр подключения

0,5-12

  Номинальный напор, м

Опции



ƒ

Специальное исполнение для рабочего давления

PN 16

Принадлежности



ƒ

Резьбовые соединения



ƒ

Изоляция для применения в холоде



ƒ

Датчики PT1000



ƒ

Датчик перепада давления



ƒ

Модули Wilo-CIF: Modbus RTU, BACnet MS/TP, CAN

-

open, LON TP/FT-10, PLR

Преимущества



ƒ

Интуитивное управление за счет прикладной

настройки с Setup Guide вместе с новым

дисплеем и кнопкой управления с «технологией

зеленой кнопки».



ƒ

Наивысшая энергоэффективность за счет

взаимодействия оптимизированных и

инновационных энергосберегающих функций

(напр. No-Flow Stop).



ƒ

Оптимальная эффективность системы за счет

новых, инновационных интеллектуальных

функций регулировки, таких как Dynamic Adapt

plus, Multi-Flow Adaptation, T-const. и ΔT-const.



ƒ

Новейшие коммуникационные интерфейсы

(например, Bluetooth) для подключения к

мобильным терминалам и прямого объединения

насосов в сеть посредством Wilo Net для

управления несколькими насосами.



ƒ

Наивысший комфорт электромонтажа за счет

понятной и просторной клеммной коробки и

улучшенного Wilo-Connector.

Комплект поставки



ƒ

Насос



ƒ

Оптимизированный Wilo-Connector



ƒ

2 кабельных ввода M16 x 1,5



ƒ

Подкладные шайбы фланцевых болтов (при номинальных

диаметрах для подсоединения DN 32-DN 65)



ƒ

Уплотнения при резьбовом подсоединении



ƒ

Теплоизоляция



ƒ

Инструкция по монтажу и эксплуатации

50

60

40

30

20

10

0

Q/m³/h

40/...

50/...

32/...

0

2

6

8

10

12

14

16

4

H/m

80/...

65/...

100/...

25, 30/...

Wilo-Stratos MAXO

Информация для заказа

Тип

Подсоед. к

трубопроводу Артикул

Цена, €

с НДС

Stratos MAXO 25/0,5-4 PN10

Rp 1

2164567

812

Stratos MAXO 25/0,5-6 PN10

Rp 1

2164568

999

Stratos MAXO 25/0,5-8 PN10

Rp 1

2164569

1 114

Stratos MAXO 25/0,5-10 PN10

Rp 1

2164570

1 209

Stratos MAXO 25/0,5-12 PN10

Rp 1

2164571

1492

Stratos MAXO 30/0,5-4 PN10

Rp 1

1

/

4

2164572

957

Stratos MAXO 30/0,5-6 PN10

Rp 1

1

/

4

2164573

1 076

Stratos MAXO 30/0,5-8 PN10

Rp 1

1

/

4

2164574

1 198

Stratos MAXO 30/0,5-10 PN10

Rp 1

1

/

4

2164575

1 307

Stratos MAXO 30/0,5-12 PN10

Rp 1

1

/

4

2164576

1 692

Stratos MAXO 30/0,5-14 PN10

Rp 1

1

/

4

2164577

1 926

Гарантия

5 лет

Доступен в

приложении

WILO

ASSISTANT

15

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы премиум-класса с мокрым ротором

Оснащение/функции

Насос позволяет провести точную настройку способа

регулирования для специфических условий применения

на конкретной установке (напр., нагреватели, напольное

отопление, потолочное охлаждение) при эксплуатации

с наивысшей эффективностью.

В зависимости от выбранного применения возможны

следующие

способы регулирования

:



ƒ

Постоянная частота вращения (режим управления)



ƒ

Δp-c для постоянного перепада давления



ƒ

Δp-v для переменного перепада давления



ƒ

Dynamic Adapt plus для непрерывной (динамической)

адаптации производительности текущим

потребностям



ƒ

T-const. для постоянного регулирования температуры



ƒ

ΔT для регулирования перепада температуры



ƒ

Константа Q для постоянного регулирования расхода



ƒ

Multi-Flow Adaptation: Определение суммарного

расхода через подающий насос для необходимого

питания вторичных насосов в распределителях

отопительного контура



ƒ

Определенный пользователем ПИД-регулятор

Опциональные функции



ƒ

Q-Limit

макс.

 для ограничения максимального расхода



ƒ

Q-Limit

мин.

 для ограничения минимального расхода



ƒ

No-Flow Stop (отключение при отсутствии потока)



ƒ

Автоматическое ночное понижение



ƒ

Регулирование точки пессимума (Δp-c с внешним

датчиком реального состояния)



ƒ

Переменная крутизна характеристики Δp-v

Ручные настройки



ƒ

Выбор области применения через Setup Guide



ƒ

Настройка соответствующих рабочих параметров



ƒ

Номинальная рабочая точка: прямой ввод расчетной

рабочей точки при Δp-v



ƒ

Индикация статуса и истории (расход, температура,

потребление электроэнергии, напор, индикация

ошибок, диагностические сообщения)



ƒ

Настройка и сброс счетчика количества энергии

(количество теплоты и охлаждение)



ƒ

Функция вентиляции насоса



ƒ

Блокировка клавиш для запрещения настроек



ƒ

Функция для сброса на заводские установки или

сохраненные параметры



ƒ

Конфигурация/параметрирование аналоговых входов



ƒ

Конфигурация/параметрирование двоичных входов



ƒ

Конфигурация и параметрирование выходов реле



ƒ

Работа сдвоенного насоса (при двух одинарных

насосах, которые должны работать как сдвоенный

насос)

Автоматическое управление



ƒ

Оптимизированная по потребности регулировка

мощности для энергоэффективной эксплуатации в

зависимости от режима работы



ƒ

Автоматический режим снижения частоты вращения



ƒ

Автоматическое отключение при обнаружении

отсутствия расхода (No-Flow Stop)



ƒ

Автоматической функции деблокировки



ƒ

Плавный пуск



ƒ

Автоматические алгоритмы устранения ошибок

(автоматический перезапуск)



ƒ

Автоматическое переключение режимов обогрева/

охлаждения



ƒ

Полная защита электродвигателя со встроенной

электронной системой отключения

Внешние управляющие входы и их функции

2 аналоговых входа:



ƒ

Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА,

PT1000



ƒ

Применение: Дистанционное регулирование заданного

значения для каждого режима работы, входы

датчиков для температуры, перепада давления или

произвольный датчик в заданном пользователем ПИД-

режиме

2 цифровых входа:



ƒ

Для беспотенциальных управляющих выходов или

переключателей



ƒ

Параметрируемые функции:



–

внешн. ВЫКЛ



–

внешн. МИН



–

внешн. МАКС



–

РУЧНОЙ (система управления зданием-ВЫКЛ)



–

Блокировка клавиш



–

Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами из 2 оди

-

нарных насосов, связь нескольких насосов между собой и

дистанционным регулированием насосами

Сигнализация и индикация



ƒ

Статус дисплея — индикация режима работы:



ƒ

Заданное значение текущего значения напора



ƒ

Фактический расход



ƒ

Счетчики количества тепла и холода



ƒ

Потребление электроэнергии



ƒ

Температуры



ƒ

Индикация статуса светодиодом: Безошибочная

эксплуатация (зеленый светодиод), коммуникация

насоса (синий светодиод)



ƒ

Статус дисплея — диагностическая индикация (цвет

дисплея красный):



ƒ

Коды ошибок и их описание полным текстом



ƒ

Коррективные меры



ƒ

Обобщенная сигнализация неисправности SSM

(беспотенциальный переключающий контакт)



ƒ

Обобщенная сигнализация рабочего состояния (SBM)

(беспотенциальный нормальноразомкнутый контакт)

Обмен данными



ƒ

Интерфейс Bluetooth для беспроводного обмена

данными, а также дистанционного управления насосом

через смартфон или планшет.



ƒ

Последовательный цифровой интерфейс Modbus RTU

для подсоединения к автоматизированной системе

управления зданием посредством системы шин RS485

(возможно с модулем Wilo CIF Modbus RTU).



ƒ

Последовательный цифровой интерфейс BACnet MS/

TP для подсоединения к автоматизированной системе

управления зданием посредством системы шин RS485

(возможно использование модуля Wilo-CIF BACnet MS/

TP).



ƒ

Последовательный цифровой интерфейс CANopen

для подсоединения к автоматизированной системе

управления зданием посредством системы шин CAN

-

open (возможно с модулем Wilo CIF CANopen).



ƒ

Последовательный цифровой интерфейс LON TP/FT-

10 для подсоединения к автоматизированной системе

управления зданием посредством системы шин LON

-

Works (возможно с модулем Wilo CIF LON TP/FT).



ƒ

Последовательный цифровой интерфейс PLR для

подсоединения к автоматизированной системе

управления зданиями через характерные для фирмы

модули связи (возможно с модулем Wilo CIF PLR).

От

опление, к

ондиционирование,

охлаждение

16

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы премиум-класса с мокрым ротором

Оснащение



ƒ

Множество интегрированных интерфейсов

коммуникации и опционально используемый разъем

модулей CIF



ƒ

5 кабельных вводов для подсоединения интерфейсов

коммуникации



ƒ

Интерфейс Bluetooth



ƒ

Графический экран с высоким разрешением с зеленой

кнопкой и 2 кнопками



ƒ

Удобная клеммная коробка



ƒ

Встроенный датчик расхода и температуры



ƒ

Серийная теплоизоляция для насосов, используемых в

системах отопления



ƒ

Быстроразъемное электросоединение с

оптимизированными штекерами Wilo-Connector для

источника питания

Материалы



ƒ

Корпус насоса: серый чугун с покрытием KTL



ƒ

Теплоизоляция: полипропилен



ƒ

Вал: Нержавеющая сталь



ƒ

Подшипники: графит



ƒ

Рабочее колесо: синтетический материал

Сеть Wilo-Net и межсетевой интерфейс

Удобная возможность подключения через смартфон или планшет для настройки и полноценного обслуживания

насоса, а также одновременного получения полезной информации для диагностики или эксплуатации. Наряду с

диагностикой и управлением приложение дает также возможность загружать и осуществлять обновления системы.

Одновременно оно является прекрасным инструментом в случаях, когда видимость дисплея ограничена из-за

особенностей монтажа. Эти функции возможны также через автоматизированную систему управления зданием.

Wilo-Stratos MAXO 25…

Wilo-Stratos MAXO 30…

17

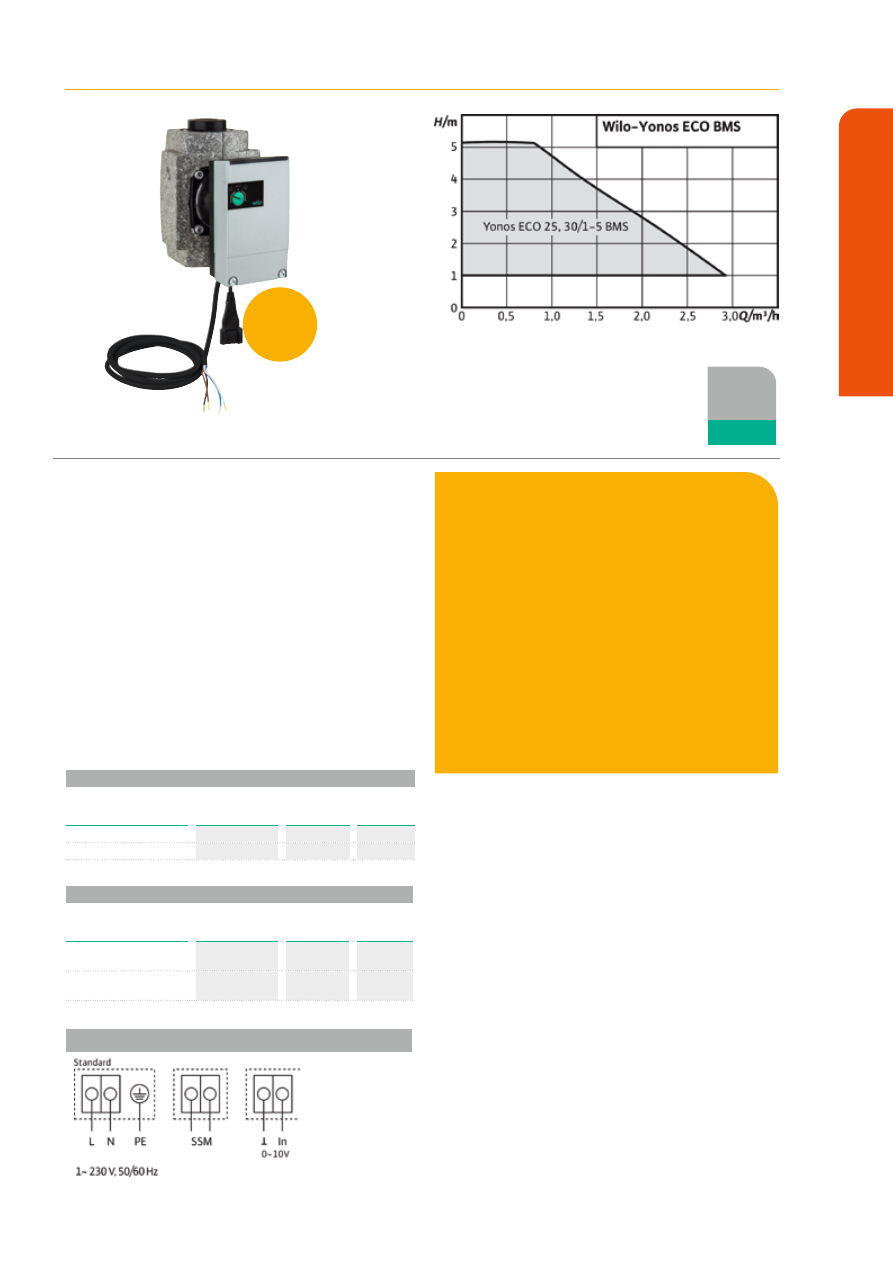

Wilo-Yonos ECO-BMS

Тип

Циркуляционный насос с мокрым ротором с резьбовым

соединением, электронно-коммутируемым мотором EC,

устойчивым к токам блокировки, и встроенным

электронным регулированием частоты вращения.

Применение

Любые системы водяного отопления, системы

кондиционирования, промышленные циркуляционные

установки

Обозначение

Пример:

Wilo-Yonos ECO 30/1-5-BMS

Yonos

Высокоэффективный насос (с резьбовым

ECO

соединением) с электронным регулированием

25/



Ном. внутренний диаметр подключения

1-5



Номинальный напор, м

BMS



 Подключение к автоматизированной системе

зданий

Технические характеристики



ƒ

Температура перекачиваемой жидкости от -10 °C

до +95 °C



ƒ

Подключение к сети 1~230 В, 50 Гц



ƒ

Класс защиты IP X4D



ƒ

Резьбовое соединение Rp



1

¼

, Rp 1



ƒ

Макс. рабочее давление 10 бар

Комплект поставки



ƒ

Насос



ƒ

Wilo-Connector



ƒ

Теплоизоляция



ƒ

Кабель цепи управления



ƒ

Уплотнения



ƒ

Инструкция по монтажу и эксплуатации

Преимущества



ƒ

Автоматическое регулирование частоты

вращения



ƒ

Корпус насоса с катафорезным покрытием

защищает от коррозии при образовании

конденсата



ƒ

Высокоэффективный электронно-

коммутируемый мотор



ƒ

Экономия электроэнергии до 90% по

сравнению со стандартными насосами Wilo



ƒ

Подключение при помощи Wilo-коннектор



ƒ

Подключение к автоматизирыванной системе

управления зданием



ƒ

Серийная теплоизоляция

Схема подключения

Отопление, кондиционирование, охлаждение

Высокоэффективные насосы с мокрым ротором

Информация для заказа

Тип

Подсоед. к

трубопроводу Артикул

Цена, €

с НДС

Yonos ECO 25/1-5 BMS

Rp 1

2150700

358

Yonos ECO 30/1-5 BMS

Rp 1



¼

2150701

382

Принадлежности

Тип

Описание

Артикул

Цена, €

с НДС

Wilo Угловой штекер

Угловое соед-ние

с кабелем 2 м

4150229

21

Rp 1 x G 1 ½

Резьб. соед-ние

DN 25 (чугун)

112046890

24

Гарантия

5 лет

Доступен в

приложении

WILO

ASSISTANT

От

опление, к

ондиционирование,

охлаждение
