КАТАЛОГ ПРОДУКЦИИ
Установки погружных электроцентробежных насосов
Установки погружных
электроцентробежных насосов
ПОЛНОКОМПЛЕКТНЫЕ УСТАНОВКИ ЭЦН
НАСОСЫ
ГИДРОЗАЩИТЫ
• Модульные гидрозащиты
• Тандемные гидрозащиты
ПОГРУЖНЫЕ ЭЛЕКТРОДВИГАТЕЛИ
• Асинхронные электродвигатели
• Вентильные электродвигатели
СТАНЦИИ УПРАВЛЕНИЯ
СИСТЕМЫ ТЕЛЕМЕТРИИ
КАБЕЛЬНАЯ ПРОДУКЦИЯ
КЛАПАНЫ

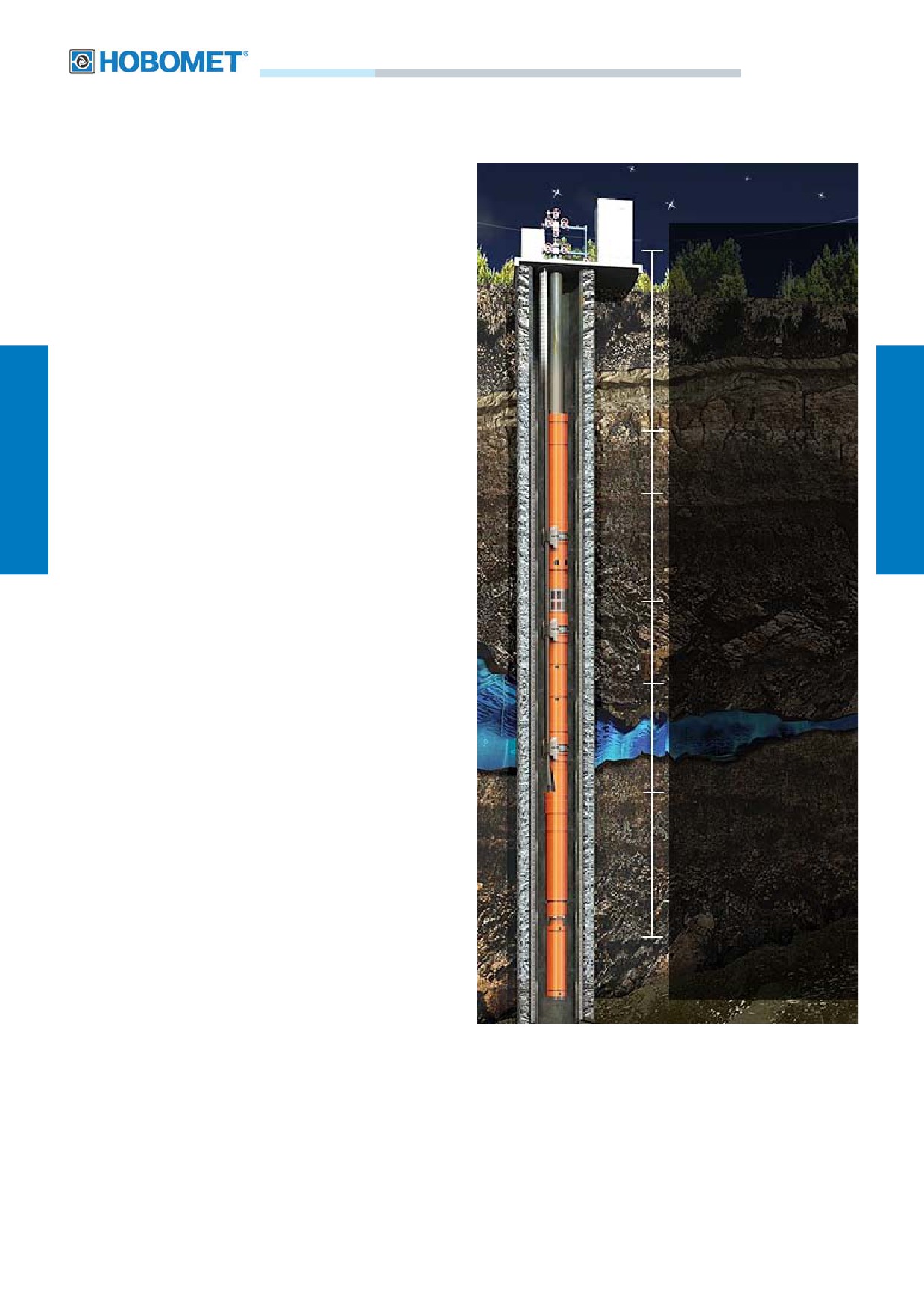

Полнокомплектные установки погружных
электроцентробежных насосов
Компания «Новомет» осуществляет разработку,
производство и поставку полнокомплектных по-
гружных установок электроцентробежного насоса
Станция управления
УЭЦН (УВНН), предназначенных для откачки пла-
Наземный блок
стовой жидкости из нефтяных скважин. Диапазон
ТМС
номинальных подач установок от 15 до 6300 м3/
сут.
В состав установки помимо самого насоса, в за-
висимости от условий эксплуатации и пожеланий
заказчика, могут входить:
Станции управления.
Спускной клапан
Обратный клапан
Погружные центробежные и центробежно-вих-
ревые насосы.
Асинхронные и вентильные погружные электро-
Насос
двигатели.
Гидрозащиты.
Входные модули/ Газосепараторы/ Газостабили-
заторы/ Мультифазные насосы.
Входной модуль
или газосепаратор,
Скважинные фильтры.
фильтр
Наземные фильтры для обработки технических
жидкостей.
Гидрозащита
Системы ТМС.
Кабельные линии: силовой кабель, срощенный с
кабельным удлинителем.
Контейнеры скважинные с ингибитором для за-
щиты от солеотложений.
Кабельный удлинитель
Электродвигатель
Байпасные системы, дуальные системы для ОРЭ.
Компания Новомет осуществляет индивидуальный
подбор УЭЦН к каждой скважине по специализиро-
ванной программе с учетом характеристик пласто-
вой жидкости и параметров скважины:
Погружной блок ТМС
- обычного исполнения (до 0,1 г/л КВЧ),
Скважинный контейнер
- износостойкого (от 0,5 до 1,0 г/л),
- коррозионностойкого,
- коррозионноизностостойкого исполнения.
Характеристика пластовой жидкости:
1) пластовая жидкость - смесь нефти, попутной воды и газа;
2) максимальная плотность жидкости -1400 кг/м3;
3) максимальная кинематическая вязкость однофазной жидкости, при которой обеспечивается рабо-
та насоса без изменения напора и КПД,
-1 мм2/с;
57
4)
водородный показатель попутной воды для
насосов:
- базовой конструкции - рН 5,0-8,5;
- коррозионностойкой модификации - рН 3,0-9,0;
- модификация с повышенной коррозионной стойкостью - рН 3,0-9,0;
5)
максимальная концентрация агрессивных компонентов для насосов:
- базовой конструкции, г/л Н2S 0,01;
- коррозионностойкой модификации, г/л Н2S 1,25;
- модификация с повышенной коррозионной стойкостью, г/л Н2S - 1,25; СО2 - 0,15; Сl- - 20; НСО3 -
1; Са2+ - 2.
6)
максимальная массовая концентрация взвешенных частиц (КВЧ) для насосов:
- базовой конструкции - 0,02 % (0,2 г/л);
- износостойкой модификации - 0,05 % (0,5 г/л);
- модификация с повышенной коррозионной и абразивной стойкостью 0,1% (1,0 г/л);
7)
микротвердость частиц, не более 7 баллов по Моосу;
8)
максимальное содержание попутной воды - 99 %;
9)
максимальное содержание свободного газа на входе в насос
35
1− В
– для ВНН;
25
1− В
– для ЭЦН, где В - обводлненность в относительных единицах.
С применением газосепаратора содержание свободного газа на приеме насоса оговаривается особо;
10) температура откачиваемой жидкости, не более - 160°С.
Приводом насосов являются погружные электродвигатели.
Установки в соответствии с ГОСТ 27.003-90 относятся к изделиям вида 1, невосстанавливаемым, ре-
монтируемым.
Климатическое исполнение погружного оборудования - В.
Категория размещения погружного оборудования установок - 5, наземного электрооборудования -
I, ГОСТ 15150
58

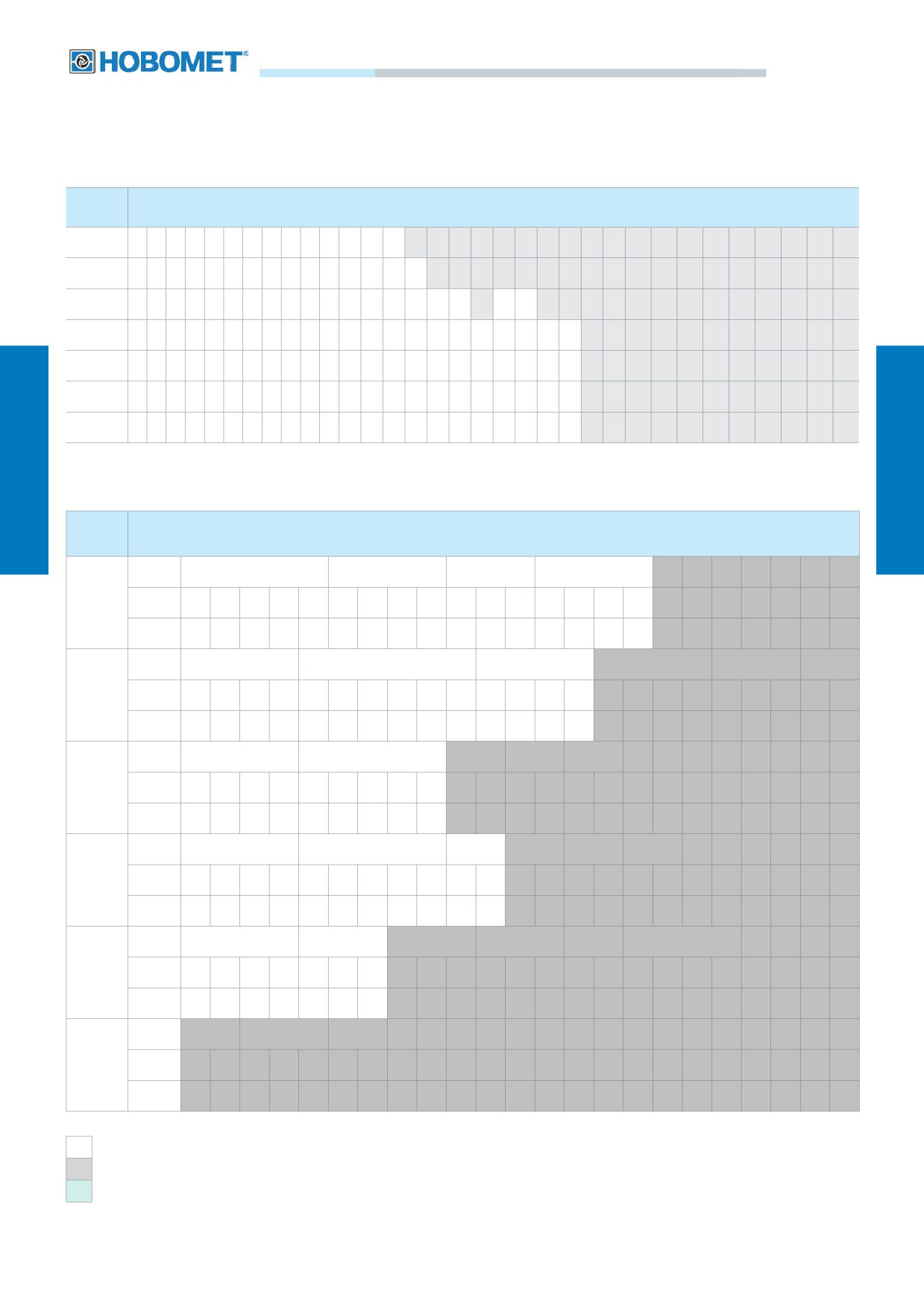

ТИПОРАЗМЕРЫ УСТАНОВОК
Обычные ступени
Условный
Подача, м3/сут
габарит
4
20
30
50
80
160
200
5
15
20
25
30
35
45
50
59
79
80
100
125
160
200
500
5А
25
34
50
60
80
100
124
159
199
200
250
240
280
400
500
700
6
800
1000
1250
6А
130
250
8
500
750
1000
1600
2000
2500
3000
4000
9
5000
6300
Энергоэффективные ступени
Условный
Подача, м3/сут / частота, об/мин
габарит
2А-20Э
2А-30Э
2А-50Э
2А-100Э
2А
Подача
20
25
30
35
40
45
50
60
65
70
80
100
125
160
180
200
Частота
2910
3640
4365
5090
5820
3855
4280
5140
5565
4070
4660
5820
3640
4660
5240
5820
3-25Э
3-40Э
3-80Э
3-140Э
3-200Э
3-320Э
3
Подача
25
30
35
40
45
50
55
60
70
80
100
125
140
160
180
200
250
280
300
320
350
450
500
Частота
2700
3240
3780
4320
3200
3550
3920
4280
5000
5700
3230
4040
4530
5170
3740
4160
5200
5820
4160
5200
5820
4370
4855
5-20Э
5-140Э
5-210Э
5-320Э
5-400Э
5
Подача
20
25
30
35
140
160
180
200
220
250
320
400
500
500
600
Частота
2910
3640
4370
5100
2910
3330
3740
4160
4570
3470
4430
3640
4550
3640
4365
5А-100Э
5А-180Э
5А-225Э
5А-320Э
5А-410Э
5А-500Э
5А
Подача
100
125
140
160
180
200
225
250
280
320
400
500
600
700
800
Частота
2910
3640
4070
4660
3175
3530
3970
4410
4940
4140
5170
4550
4370
4080
4660
7А-300Э
7А-500Э
7А-650Э
7А-750Э
7А-1000Э
7А-1600Э
7А
Подача
300
320
360
400
500
600
700
700
800
900
800
900
1000
1250
1600
1800
2000
2200
2400
Частота
2910
3110
3500
3880
2910
3500
4080
3140
3590
4030
3110
3500
3880
3640
4660
3270
3640
4000
4370
8-1600Э
8-2000Э
8-2500Э
8
Подача
1600
1800
2000
2200
2500
2500
3000
Частота
2910
3280
2910
3200
3640
2910
3500
–

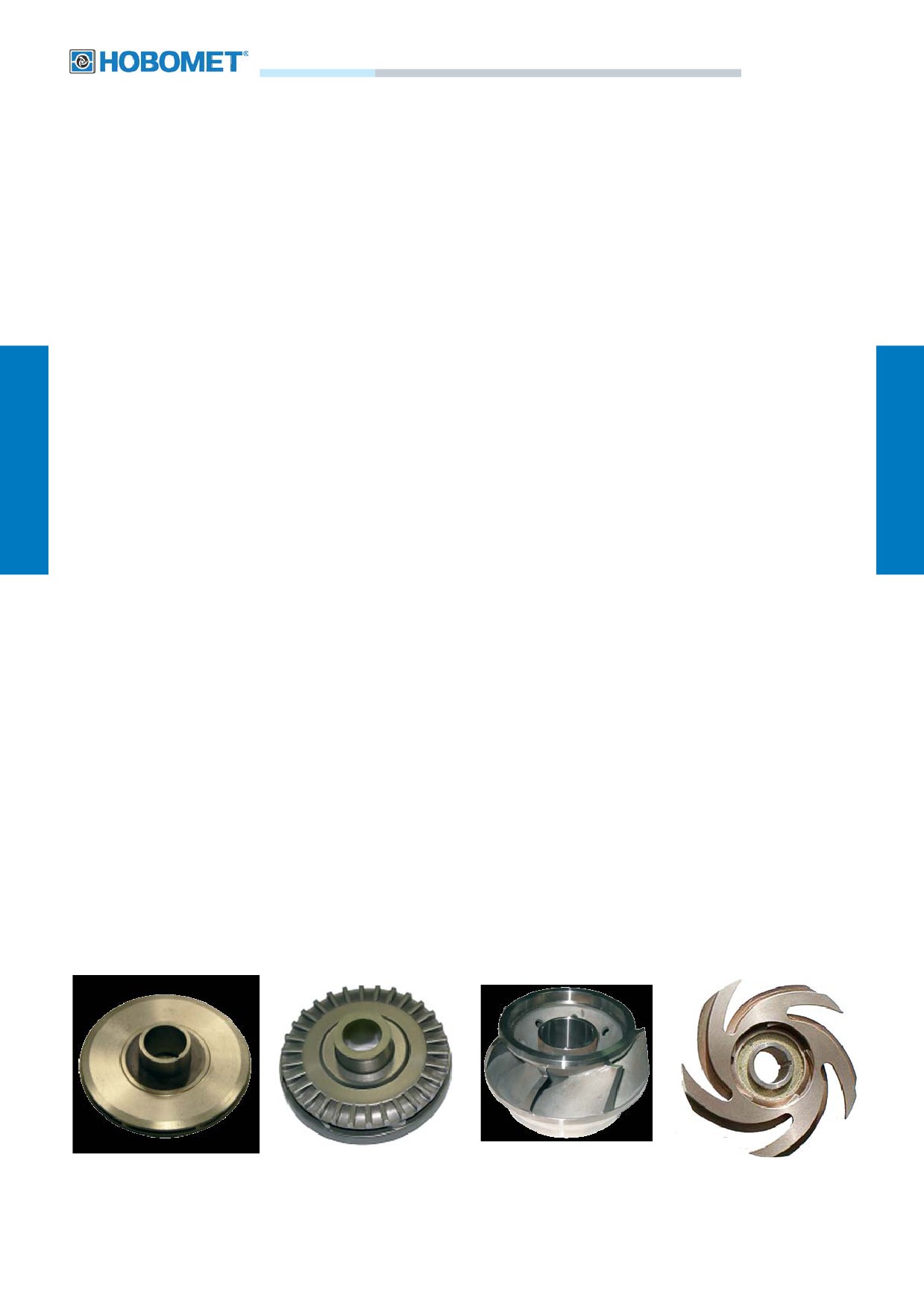

Порошковые ступени
–
Литые ступени
–
Литые или порошковые ступени
59

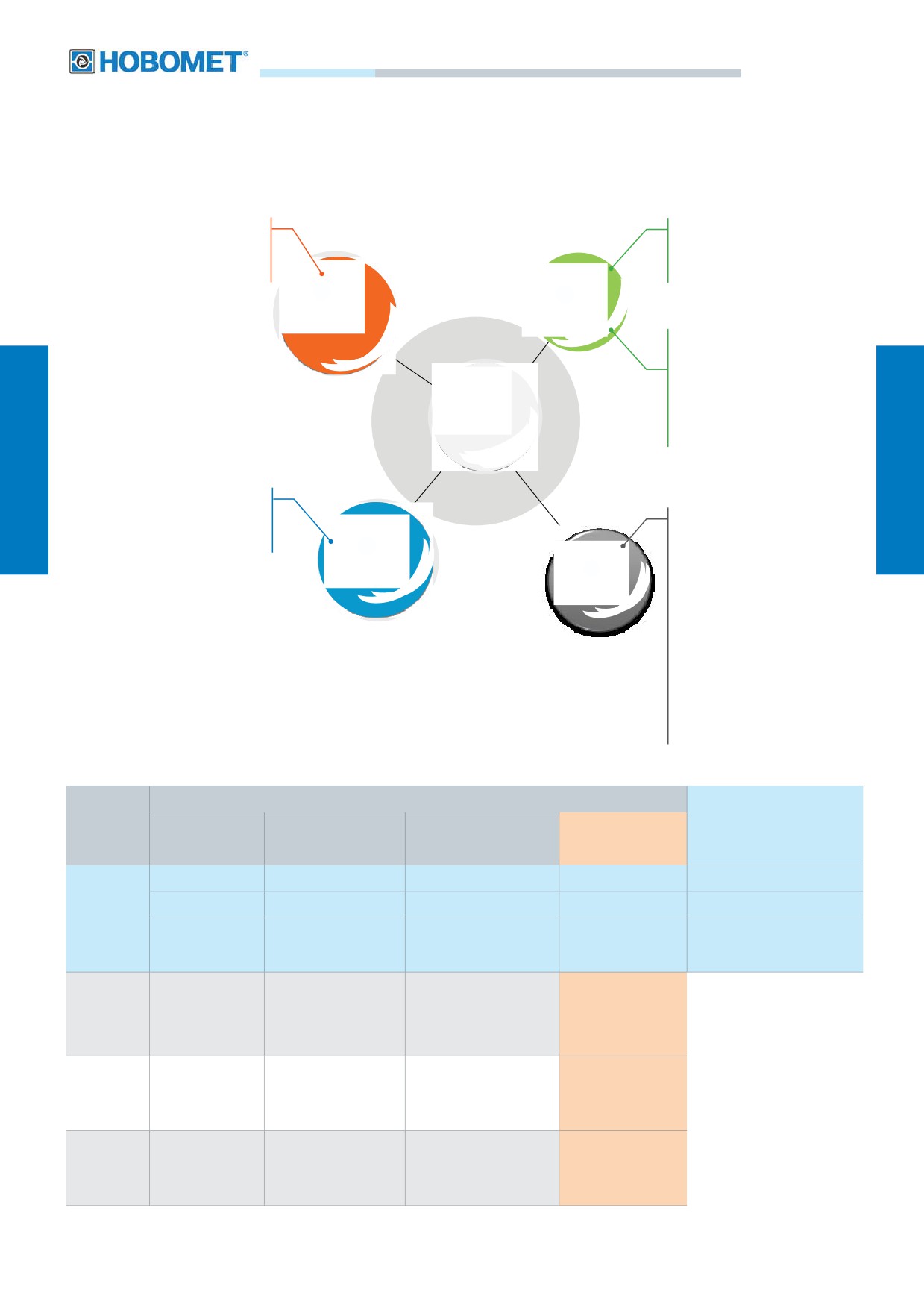

ПОГРУЖНЫЕ НАСОСЫ
Компания «Новомет» выпускает широкую линейку погружных насосов производительностью от 10 до
6300 м3/сут. и напором до 3500 м.
Тип
Базовая
ЭЦН
(для работы в скважинах с
выносом механических
ЭЦНО
примесей до 200 мг/л)
ВНН
Радиально-устойчивая
Схемы
Ступени
(до 500 мг/л)
сборки
Материал
Пакетая
Порошковые
(до 1000 мг/л)
(ЖГр, нержавеющая сталь)
Компрессионая
(до 1000 мг/л)
Литые
НАСОС
(чугун типа нирезист,
нержавеющая сталь типа ВНЛ)
2А, 3, 4, 5, 5А, 6, 6А,
Базовая
7, 7А, 8, 9
(рН от 5,0 до 8,5 включительно
Н2S 0,01 г/л)
Габарит
Модифи-
Коррозионностойкая
(рН от 4,0 до 8,5 включительно
кация
Н
2
S 1,25 г/л)
Повышенной
коррозионностойкости
(рН от 3,0 до 9,0 включительно
Н2S 1,25 г/л)
Стойкая к СКРН
(рН от 3,0 до 9,0 включительно
Н2S - не регламентируется)
Исполнение по коррозионной стойкости
Исполнение по износо-
Коррозионно-
Повышенной коррози-
стойкости
Базовое
Стойкое к СКРН
стойкое
онной стойкости
Плавающая
Плавающая
Плавающая
Плавающая
Базовое - до 0,5 мг/л
-
Пакетная
Пакетная
Пакетная
Износостойкое - до 1 мг/л
Тип сбор-
ки насоса
Повышенной износостой-
-
Компрессионная
Компрессионная
Компрессионная
кости - до 1 мг/л
Легированная сталь:
Материал
Конструкцион-
Конструкционные
Ст12Х18НЮГ
Легированная
корпуса и
ные стали:
стали:
Конструкционная
сталь
концевых
Ст22ГЮ
Ст22ГЮ
сталь с покрытием:
Ст08Х18Н10Т
деталей
Ст.35
Ст.35
Ст22ГЮ+ТСЗП
Легированные не-
Материал
Высоколегированная
Высоколегиро-
ржавеющие стали:
рабочих
ЖГР
сталь: X11Н8Д20Пр
ванная сталь:
SRN; X11Н8Д20Пр
органов
Чугун Ni-Rezist
X11Н8Д20Пр
Чугун Ni-Rezist
Конструкционная
Конструкционная
Конструкци-
Материал
сталь: 03Х16НИД2Б
сталь: 03Х16НИД2Б
Сплавы K-Monel,
онная сталь:
валов
Сплавы K-Monel,
Сплавы K-Monel,
Inkonel
03Х16НИД2Б
Inkonel
Inkonel
60
Варианты размещения узла осевой опоры:
в насосе;
в гидрозащите.
Материалы промежуточных подшипников - абразивостойкие (SiC, WC, и другие). Материалы для
уплотнительных шайб-карбонит, специальный эластомер. Материалы валов - коррозионностойкие
стали и сплавы с требуемой прочностью.
Для работы в агрессивных средах необходимые элементы насоса изготавливаются из коррозионно-
стойких сталей и сплавов.

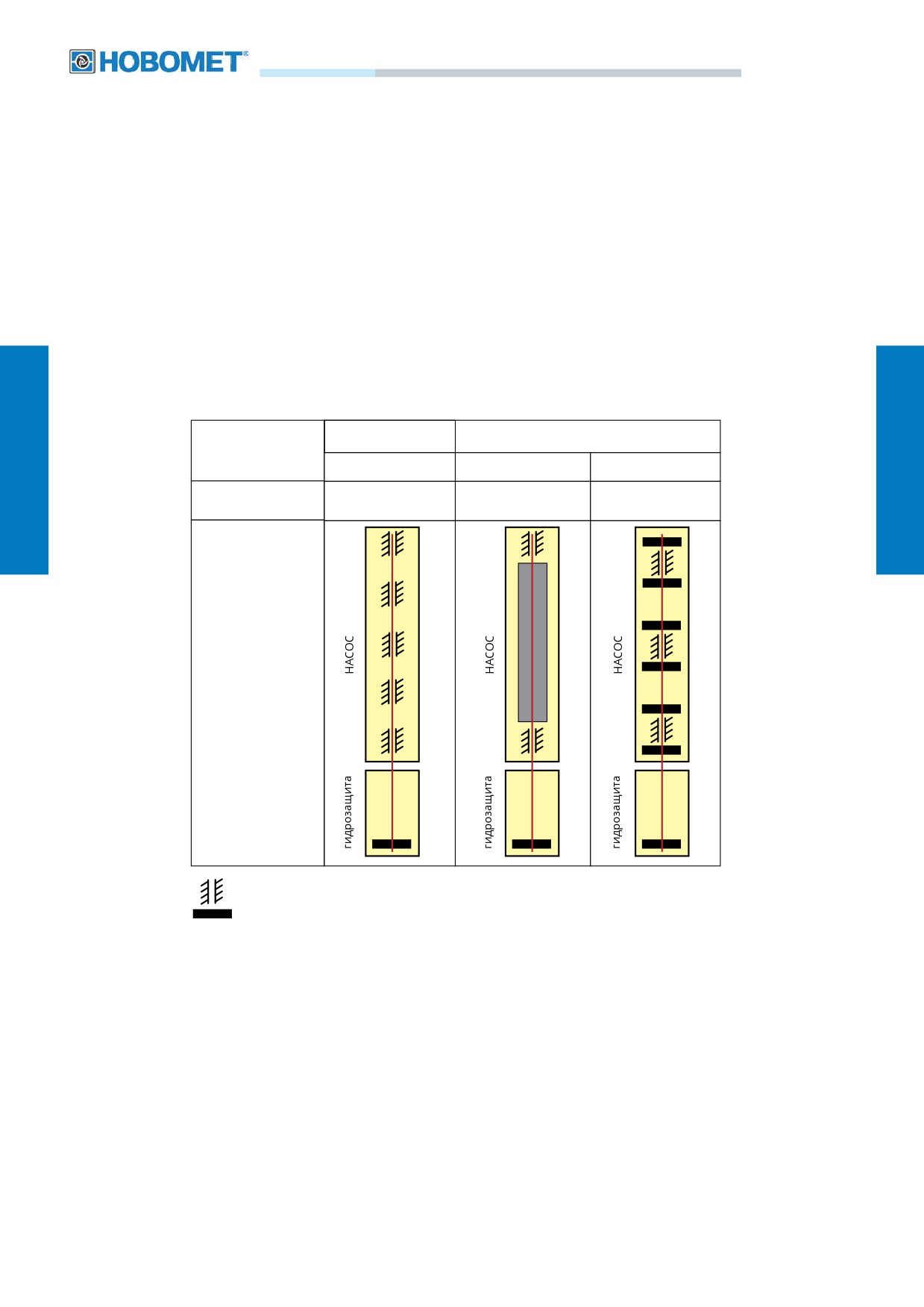

Три типа компоновки насоса:
Плавающая, пакетная, компрессионная
Базовая
Износостойкая
Комплектация
плавающая
компрессионная
пакетная
КВЧ
0,5
1,0
1,0
Схема
- радиальный
- осевой подшипник
Плавающая схема сборки насоса
В плавающей сборке насоса каждое рабочее колесо свободно перемещается вверх и вниз по валу.
Свободное перемещение колес называется «плаванием», отсюда и название - плавающая сбор-
ка. При работе центробежного насоса вследствие разности давлений на входе в рабочее колесо и
выходе из него возникает осевая сила, действующая на него. В насосах плавающей конструкции в
каждой ступени осевая сила воспринимается опорной шайбой рабочего колеса и буртом направля-
ющего аппарата и предается на корпус. Это усилие не передается на пяту гидрозащиты. Единствен-
ным усилием, передаваемым на упорный подшипник гидрозащиты, будет усилие, которое возни-
кает от воздействия дифференциального давления, развиваемого насосом, действующим на торец
вала и вес вала (усилие от веса вала, как правило, незначительно.)
61
Пакетная схема сборки насоса
Модуль-секции пакетной сборки представляют собой сбоку определенного количества модулей
«пакетов», которые устанавливаются последовательно друг за другом.
Каждый пакет имеет как радиальную, так и осевую опору, причем и верхнюю и нижнюю, выполнен-
ную из износостойкого материала, как правило, либо карбида кремния, либо твердого сплава. Все
входящие в состав пакета рабочие колеса опираются ступицами друг на друга и далее опираются на
осевую опору. Таким образом, возникающая в процессе работы осевая сила от рабочих колес вос-
принимается осевой опорой и предается также как и в плавающей сборке на корпус насоса. Также
в пакете существует и верхняя осевая опора, которая необходима для предотвращения «всплытия»
рабочих колес. В состав одного пакета может входить до 15 ступеней.
Во избежание зазора между шайбой рабочего колеса и буртом направляющего аппарат (вследствие
набегания размерных допусков) между ступицами рабочих колес делается зазор 0,1 мм. Таким об-
разом, первоначальная сборка работает как плавающая.
После износа шайбы на 0,1 мм осевая сила первого колеса через ступицу передает следующему и
так далее, пока вся осевая сила не будет восприниматься осевой опорой пакета.
Количество ступеней в пакете определяется исходя из двух условий:
1. Минимальный размер нижней опорный шайбы после приработки должен быть не менее 0,5 мм.
2. Проводится оценка характеристики PV осевого подшипника. Осевой подшипник должен выдер-
живать усилие от входящих в состав пакета рабочих колес.
Пята гидрозащиты так же как и в насосах плавающей сборки воспринимает усилие, которое возни-
кает от воздействия дифференциального давления.
Компрессионная схема сборки насоса
Все детали расположенные на валу стянуты гайкой в единый пакет и нагрузка, создаваемая всеми
деталями секции, через валы ниже стоящих секций передается на пяту гидрозащиты. Для передачи
данного усилия между валами секции недолжно быть зазоров т.к. это повлечет за собой проседание
вала и как следствие повышенный износ и преждевременный выход из строя оборудования.
Преимущества компрессионной схемы сборки:
работа с большим содержанием КВЧ
Надежность
отсутствие взаимодействия вала и пластовой жидкости
Ступень
Ступень
Ступень
Ступень
центробежного типа
центробежно-
диагонального типа
с рабочим колесом
вихревого типа
открытого типа
62
Структура условного обозначения погружных насосов
ХХХ
ХХ - XXXХ
Х - XXХХ / ХХ - X*
Х*
Х* ( ХХХХ**/ХХХХ** Х** ) - Х
Тип насоса:
ВНН - Насос центробежно-вихревой
ВННПТ - Насос центробежно-вихревой перевернутого типа
ЭЦН - Насос электроцентробежный
ЭЦНПТ - Насос электроцентробежный перевернутого типа
ЦОН - Насос центробежно-осевой
ЭЦНО - Насос электроцентробежный открытого типа
ЭЦНД - Насос электроцентробежный перевернутого типа для
установок двойного действия
ВННД - Насос центробежно-вихревой перевернутого типа для
установок двойного действия
ВННО - Насос центробежно-вихревой открытого типа
Габарит - 2А, 3, 4, 5, 5А, 6, 6А, 7, 7А, 8, 9
Номинальная подача
Тип ступеней по конструкции:
Отсутствие знака - Базовый
Э - Энергоэффективный
М1 - Модернизированный. С улучшенными напорно-
расходными характеристиками
Напор при номинальной подаче
Модификация для различных условий
эксплуатации
Тип сборки:
0 - Плавающий
1 - Пакетный
2 - Компрессионный
3 - Компрессионный, с лабиринтным уплотнением
Модификация по конструкции
Тип межсекционного соединения
Фактическая частота вращения
Номинальная подача фактически установленных
ступеней
Тип конструкции фактически установленных
ступеней:
Отсутствие знака - Базовая
Э - Энергоэффективная
М1 - Базовый, модернизированный. С улучшенными напорно-
расходными характеристиками
Отсутствие знака - Базовый вариант
1 - Изменение конструкции головки, подшипника верхнего
и основания, уменьшение монтажной длины промежуточных
подшипников, унификация втулок защитных и втулок
подшипника
63
Пример записи обозначения центробежно-вихревого насоса (ВНН) базовой конструкции (КВЧ до
0,2 г/л), плавающая ступень, осевая опора в насосной секции, условный габарит 5, с номинальной
подачей 25 м3/сут, напором при номинальной подаче 500 м при заказе, переписке и другой доку-
ментации:
ВНН5-25-500/00-01Х ТУ 3665-015-12058737-2014.
Пример записи обозначения центробежно-вихревого насоса (ВНН) износостойкой модификации
(КВЧ до 0,5 г/л) (01), плавающая ступень, осевая опора в насосной секции, условный габарит 5, с
номинальной подачей 59 м3/сут, напором при номинальной подаче 1450 м при заказе, переписке и
другой документации:
ВНН5-59-1450/03-01X ТУ 3665-015-12058737-2014.
Пример записи обозначения центробежно-вихревого насоса (ВНН) износокоррозионностойкой кон-
струкции (КВЧ до 0,5 г/л, рН 3,0-9,0) (02), условного габарита 5А, с номинальной подачей 240 м3/сут,
с осевой опорой в гидрозащите, плавающая ступень напором при номинальной подаче 1000 м при
заказе, переписке и другой документации:
ВНН5А-240-1000/04-00Х ТУ 3665-015-12058737-2014.
Верхняя секция насосов изготовлена с ловильной головкой.
64
Установки погружных электроцентробежных насосов
Ступени с открытым рабочим колесом
Область применения:
Для добычи нефти в осложненных скважинных условиях компани-
в добывающих скважинах:
ей Новомет разработана ступень центробежного насоса с рабочим
- с большим содержанием
колесом без верхнего и нижнего дисков (открытое рабочее колесо).
свободного газа
По сравнению с серийными ЭЦН, насосы с открытым РК характери-
зуются меньшим монтажным весом и габаритами, более устойчи-
- с большим количеством
вой работой с газом, пониженной склонностью к солеотложениям.
механических примесей
Применение открытых рабочих колес позволяет с успехом решать
- осложненных солеотложе-
проблему «заклинивания» твердых частиц и пузырьков газа между
ниями
стенками проточных каналов, поскольку в осевом направлении в
открытых рабочих колесах этих стенок нет. Течение в осевых зазо-
- с нестабильным притоком
рах открытых рабочих колес диспергирует как пузырьки газа, так и
твердые частицы, гомогенизирует скважинную жидкость.
Установки с такими насосами успешно прошли промысловые
Особенности и
испытания, и показали хорошую эффективность на подачах от
преимущества:
10 м3/сут, что позволяет рекомендовать использование ЭЦНО как
замену ШГН в соответствующем диапазоне подач.
Благодаря отсутствию непро-
точной пазухи между нижним
диском рабочего колеса и
Q, м3/сут
Н, м
КПД, %
N, кВт
донышком направляющего
0
4.52
0
0.021
аппарата, ступени с открытым
5
4.47
13
0.021
колесом меньше подвержены
10
4.21
23
0.021
засорению механическими
примесями и солеотложению.
15
3.81
29
0.023
20
3.30
32
0.024
Открытое колесо имеет
25
2.68
30
0.026
меньший вес в сравнении
30
1.97
25
0.028
с колесами ЭЦН (ВНН), что
благоприятно сказывается на
40
0
0
0.039
величине вибрации;

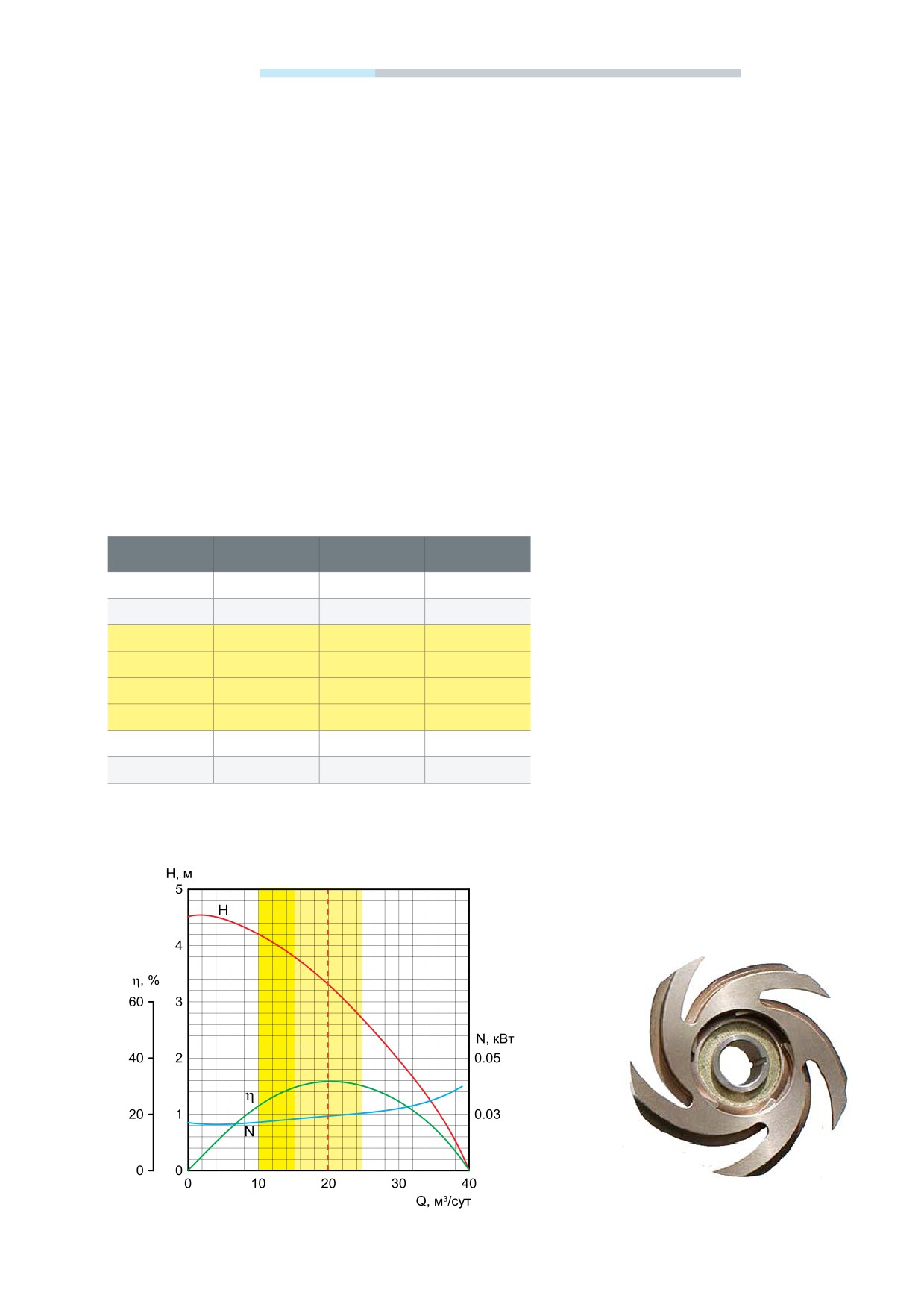

Характерстика ступени ЭЦНО 5-20
Все узлы и детали (кроме сту-
на воде плотностью 1000 кг/м3 при 2910 об/мин.
пени) насоса ЭЦНО взаимо-
заменяемы со стандартными
ЭЦН (ВНН).
65
Приложение А: Серийные насосы
Приложение Б: Энергоэффективные насосы
Приложение В: Литые насосы
Приложение Г: Мультифазные насосы
66
