Novomet Каталог продукции для добычи нефти (2016 год) - часть 5

Комплексные решения

Технические данные систем байпасных:

Диаметр

Применяемый габарит УЭЦН

Max. диаметр измерительных

Максимальный диаметр

колонны, мм

(макс. подача, м³/сут)

приборов, мм

применяемой ГНКТ, мм

146

3 (280)

30

25,4

168

3 (280)

47

38

168

4 (200)

32

25,4

178

3 (280)

52

38

178

4 (200)

40

25,4

178

5 (500)

36

25,4

178

5А (900)

32

25,4

245

7А (1600)

57

44,5

Гильза

Каротажная пробка

опрессовочная

(геофизическая)

Патрубок

развилки

Развилка

Пробка

опрессовочная

Труба

байпасная

Узел опоры

Пробка

заглушающая

Хомут НС-НС

Узел соединения с

Хомут ПЭД-ГЗ

байпасной линией

Тройник

Узел соединения

с установкой

45

Комплексные решения

КОМПОНОВКИ ДЛЯ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ДОБЫЧИ

Эксплуатационные

колонны от 146 мм

Диаметр

обсадной

146

168

178

245

колонны

Дуальная

3

система

Габарит

3

3

до 5А

4

с герметичной

Наружный диаметр

байпсаной

Верхняя

122

142

152

210

компановки

линией

установка

Диаметр байпасной трубы

42/26

56/40

56/60

73/50

(нар./внутр.), мм

280

Производительность, м³/день

280

28/0

до 800

200

Габарит

5, 5А

5, 5А

5, 5А

7А

Разъединитель колонн

Производительность, м³/день

800

800

800

до 1000

Якорь

Верхний пласт

Пакер с проходом кабеля

Клапан

срезной

Эксплуатационные

колонны от 146 мм

Нижняя

установка

Дуальная

система

Верхняя

с герметичной

установка

байпсаной

линией

Нижний пласт

Разъединитель колонн

Диаметр

Якорь

обсадной

146

168

178

245

колонны

Клапан срезной

3

Габарит

3

3

до 5А

4

Герметичный

Наружный диаметр

кожух с

122

142

152

210

компановки

пенетратором

Диаметр байпасной трубы

42/26

56/40

56/60

73/50

(нар./внутр.), мм

Производительность, м³/день

280

28/0

280/200

до 800

Верхний пласт

3

Габарит

3

3

до 5А

4

Пакер

Диаметр кожуха

121/100

121/100

121/100

190/140

механический

(нар./внутр.), мм

140/117

280

Производительность, м³/день

280

280

до 800

200

Нижний пласт

47

Комплексные решения

КОМПОНОВКИ ДЛЯ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ДОБЫЧИ И

ЗАКАЧКИ С КОНЦЕНТРИЧНЫМ ЛИФТОМ

Добыча с верхнего пласта

Закачка в нижний пласт

Диаметр обсадной

168

178

245

колонны

Наружная НКТ 102

Внутренняя НКТ 60

3

Габарит

3

до 5А

4

Наружный диаметр компановки

142

152

210

Дуальная

система с узлом

Диаметр байпасной трубы

герметизации

56/40

56/60

73/50

(нар./внутр.), мм

концентричных

280

колонн

Производительность, м³/день

28/0

до 800

УЭЦН

200

Нижний

объект -

Объем, м³/день

до 600

до 600

до 1500

закачка

Верхний пласт

Добыча с нижнего пласта

добыча

Закачка в верхний пласт

Посадочный узел

Якорь гидравлический

Наружная НКТ 102

Пакер

Внутренняя НКТ 60

Разъединитель колонн

Пакер

Нижний пласт

закачка

Клапан обратный

срезной

Пенетратор

Диаметр

УЭЦН в герметич-

обсадной

168

178

245

ном кожухе

колонны

Верхний пласт

зачака

Объем, м³/день

1000

1000

1500

3

Габарит

3

до 5А

4

Диаметр кожуха

121/100

121/100

190/140

(нар./внутр.), мм

140/117

280

Производительность, м³/день

280

до 800

200

Пакер

Нижний пласт

добыча

48

Комплексные решения

Интеллектуальная скважина

Область применения:

Комплексный подход компании к интеллектуализации механизиро-

ƒƒ

Скважины, эксплуатируемые

ванной добычи нефти включает:

ЭЦН с приводом от ПЭД или

ƒƒ

Интеллектуальная станция управления с адаптивными режима-

вентильного двигателя.

ми работы ИСУ-Новомет

ƒƒ

Телеметрия с погружным расходомером ТМСР

ƒƒ

Система удаленного мониторинга и управления Novomet

Особенности и

SmartNet

преимущества:

ƒƒ

Минимизация присутствия

персонала на скважине.

ƒƒ

Оптимизация процесса не-

фтедобычи через интеллекту-

альное управление погруж-

ным насосом.

ƒƒ

Автоматическая настройка

станции на конкретную

скважину.

ƒƒ

Управление производится на

основе показаний погруж-

ного расходомера или без

него, при отказе какого-либо

Станции управления с интеллектуальной системой призваны опре-

датчика алгоритмы продол-

делять оптимальный режим работы УЭЦН для текущих условий

жают управление.

эксплуатации и обеспечивать работу насоса в этом режиме. В ИСУ

производства Новомет устанавливается мощный контроллер на

ƒƒ

Автоматизированная система

базе ОС Windows, позволяющий применять сложные адаптивные

удаленного контроля и управ-

режимы работы:

ления оборудованием, по-

ƒƒ

Выход на режим:

зволяющая в режиме онлайн

- щадящий

управлять нефтедобычей из

- за минимальное время

любой точки.

- оптимизация режима работы

ƒƒ

по дебиту

- по КПД

- по давлению на приеме

ƒƒ

Циклическая эксплуатация

ƒƒ

Исследования скважины: КВД, КВУ

ƒƒ

Уход от аварийных режимов работы:

- срыв подачи по газу

- срыв подачи по напору

- подклинивание

– перегрев ПЭД

49

Комплексные решения

Интеллекуальные станции Новомет автоматически настраиваются на конкретную скважину. Управ-

ление производится на основе показаний погружного расходомера или без него, при отказе какого-

либо датчика алгоритмы продолжают управление.

Следующим этапом интеллектуализации системы добычи на месторождении является необхо-

димость сбора информации о работе каждой скважины. На решение данной задачи направлена

автоматизированная система удаленного контроля и управления оборудованием, позволяющая

в режиме онлайн управлять нефтедобычей практически из любой точки земного шара. При этом

минимизируется присутствие обслуживающего персонала, как при запуске, так и при работе уста-

новки.

Система удаленного мониторинга и управления Novomet SmartNet включает:

ƒƒ

Облачное хранилище данных

ƒƒ

Компьютер с выходом в интернет

ƒƒ

Программное обеспечение на СУ и ПК

Система позволяет осуществлять сбор информации обо всех параметрах работы станции, в т.ч.

получение архивов, дистанционно управлять режимом ее работы, настраивать систему защиты,

диагностировать режим работы и выдавать предупреждения.

NOVOMET SmartNet

Настраиваемый

фильтр

Панель «Сводка»

Сводная

информация

по объектам

Доступ по паролю

Оформление отчетов Настройка уставок СУ

50

Программные продукты

Специалисты компании «Новомет» оказывают услуги по внедре-

нию, установке и обслуживанию программных продуктов для

подбора УЭЦН к скважинам и статистической оценки результатов

эксплуатации УЭЦН.

Оказанию услуг предшествует выезд специалистов с подробной

презентацией о возможностях программных продуктов, проводит-

ся обучение работе с программами.

NovometSel-Pro

ПРОГРАММА ПОДБОРА ПОГРУЖНЫХ УСТАНОВОК И ОПТИМИЗАЦИИ

СИСТЕМЫ «ПЛАСТ-СКВАЖИНА-УСТАНОВКА».

Программа ориентирована на решение широкого спектра задач,

возникающих в технологии нефтедобычи.

Основу программы образует блок вычисления зависимости эффек-

тивных физических свойств добываемой жидкости (вязкость, плот-

ность, теплоёмкость) от обводнённости, газосодержания, темпера-

туры, характеристик нефти, структуры потока и режимов течения.

При необходимости все зависимости визуализируются.

Функциональные возможности программы «NovometSel-Pro»:

1. Построение индикаторной кривой проводится с учётом измене-

ния проницаемости призабойной зоны из-за выделения в ней

свободного газа.

2. Расчёт коэффициента продуктивности и забойного давления

может проводиться через:

ƒƒ

типоразмер ЭЦН;

ƒƒ

динамический уровень;

ƒƒ

давление на входе в насос.

3. Расчёт периодически работающей скважины.

52

КАТАЛОГ ПРОДУКЦИИ / Программные продукты

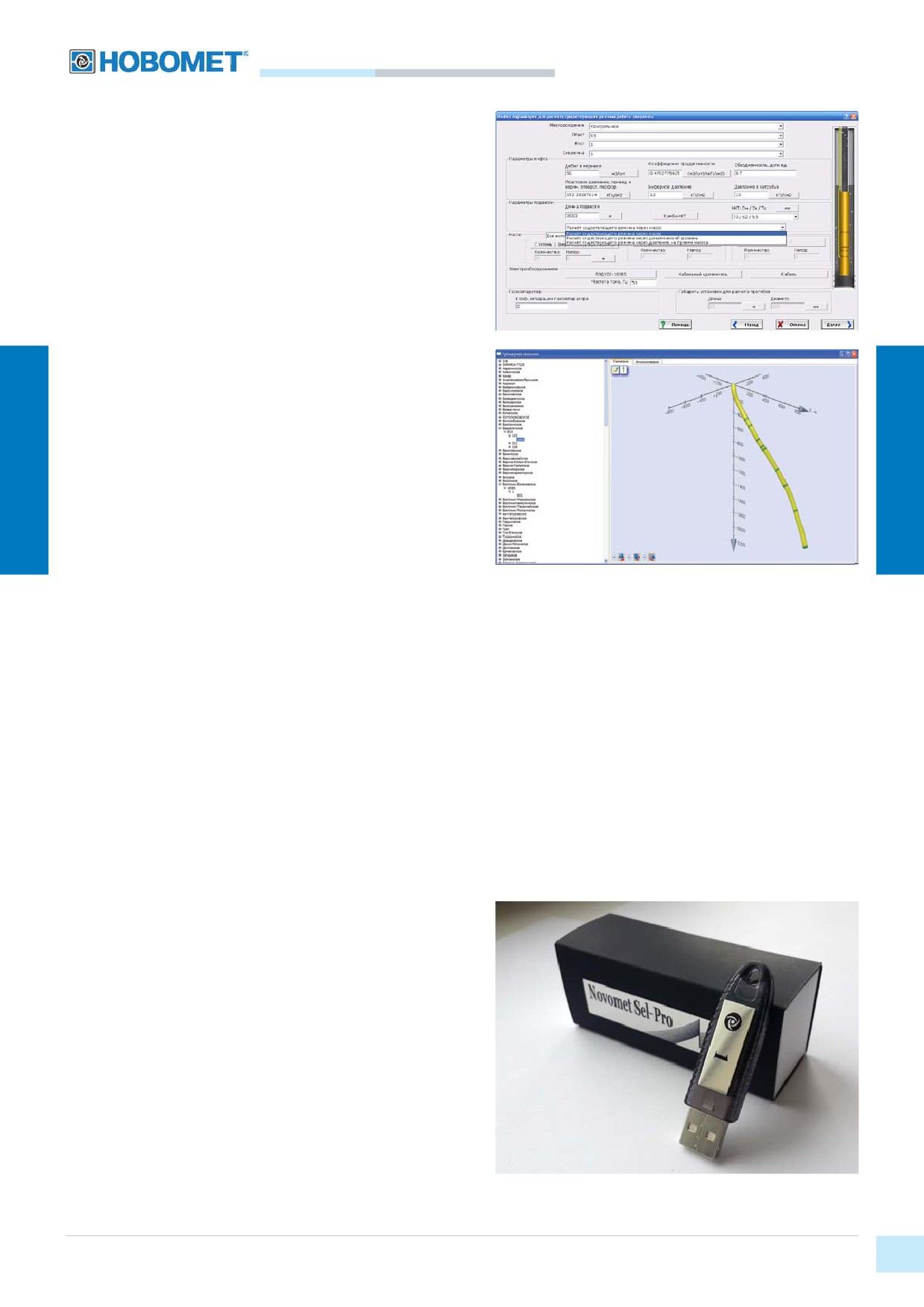

4.

Пересчёт динамического уровня через давление

на приёме (по данным телеметрии).

5.

Ориентация в расчете на максимальный КПД

ЭЦНа.

6.

Анализ работы ЭЦН в скважине.

7.

Расчёт вывода на режим подобранной установки.

8.

Расчёт оптимальной компоновки конического на-

соса ЭЦН.

9.

Расчёт комбинированной обсадной колонны и

НКТ.

10. Расчёт прогиба установки при спуске в скважину с

учётом изгиба НКТ.

11. Расчёт КСТР и КСКР.

12. Расчёт работы УЭЦН на высоковязких нефтях.

13. Возможность подбора УЭЦН как со значениями

дебита и подвески, заданными пользователем,

так и с вычислением их оптимальных значений.

14. Графическое отображение изменений 39 параме-

тров перекачиваемой газожидкостной смеси на

протяжении всего проточного тракта.

15. Расчёт количества ступеней вне рабочего диапа-

зона.

16. Прогноз изменений параметров работы УЭЦН при изменении

условий работы.

17. Построение 3D модели скважины.

18. Удобство и простота интерфейса пользователя.

Программа «NovometSel-Pro» содержит обновляемую базу данных

не только по насосам и двигателям, но также базу данных по НКТ,

обсадной колонне, кабелю - наиболее распространённых в России.

Программа имеет полноценную англоязычную версию, может ра-

ботать как с единицами СИ, так и с Американской системой единиц.

Все базы данных программы являются открытыми, т.е. пользова-

тель сам может вносить в них изменения.

Программа может предоставляться по принципу

«плавающих лицензий» на определенное число ком-

пьютеров. Для работы программы необходим ключ

доступа, поставляемый в комплекте с ПО.

Прилагается инструкция:

ƒƒ

с описанием основных опций;

ƒƒ

с приемами расчётов;

ƒƒ

с ответами на типичные вопросы.

53

Программные продукты

Novomet Stat Pro

Программа для оценки результатов эксплуатации погружного обо-

рудования

Программа предоставляет инструменты для расчет оценок надеж-

ности УЭЦН по эксплуатационным данным, а именно:

ƒƒ

вероятность безотказной работы;

ƒƒ

средней наработки до отказа гарантированного ресурса (време-

ни, до которого дорабатывают 50% установок);

ƒƒ

прогнозирование результатов эксплуатации УЭЦН;

ƒƒ

прогнозирование динамики отказов УЭЦН с заданной даты;

ƒƒ

структурный анализ надежности УЭЦН (расчет вероятность воз-

никновения каждой причины отказа);

ƒƒ

поузловой анализ надежности УЭЦН (отдельный расчет надежно-

сти для любого узла УЭЦН).

Преимущества:

ƒƒ

В программе используются методы статистической теории на-

дежности, учитывающие при расчетах наработки как отказав-

ших, так и работающих установок.

ƒƒ

Точность расчетов определяется количеством запущенных уста-

новок и периодом их эксплуатации.

Программа позволяет:

ƒƒ

получать точные значения оценок надежности на начальном

этапе эксплуатации, когда число работающих установок суще-

ственно превышает число отказавших.

ƒƒ

получать точные значения оценок надежности отдельных узлов

УЭЦН

Для удобства пользователя прилагаются инструкции:

ƒƒ

с описанием основных опций

ƒƒ

с примерами расчетов

ƒƒ

с ответами на типичные вопросы

ƒƒ

В 2010 г. разработана и внедрена оценка надежности малых партий

оборудования. Данная методика позволяет сделать заключение о

надежности нескольких единиц оборудования, находящегося на

опытно-промысловых испытаниях за непродолжительный период

эксплуатации.

54

Программные продукты

Калькулятор ЭЦН

Специалистами компании «Новомет» в помощь нефтяникам разра-

ботана программа, представляющая собой, по сути, интерактивный

каталог ЭЦН, который позволяет при вводе минимума параметров

отследить изменения характеристик, как ступени, так и погружного

насоса в целом, не привлекая для этого специалистов других от-

раслей.

Основные возможности:

ƒƒ

Поддержка русского и английского языка пользовательского

интерфейса;

ƒƒ

Поддержка систем единиц измерения СИ и американской;

ƒƒ

Наличие базы данных с характеристиками всех ступеней произ-

водства ЗАО «Новомет-Пермь» от 2А до 9 габарита (с возможно-

стью обновления через Интернет);

ƒƒ

Изменение количества ступеней либо напора насоса;

ƒƒ

Изменение частоты либо оборотов в минуту вращения вала уста-

новки; Изменение плотности перекачиваемой жидкости;

ƒƒ

Выбор типа и предела текучести вала;

ƒƒ

Выбор диапазона частот с интересующим шагом по частоте либо

по оборотам в минуту вращения вала установки;

ƒƒ

Масштабирование графиков характеристик ступени;

ƒƒ

Всплывающая по наведению мыши подсказка, которая отобра-

жает основные параметры характеристики насоса в указанной

пользователем точке;

ƒƒ

Возможность вывести на печать, а также сохранить как в форма-

те *.pdf, так и в любом из распространённых графических форма-

тов интересующую характеристику выбранного насоса;

С программой предоставляется подробное руководство пользова-

теля.

Имея поддержку обновления базы данных через Интернет, про-

грамма содержит только последнюю информацию по выпускаемому

оборудованию компании ЗАО «Новомет-Пермь». Квалификация

специалистов для работы с программой минимальна и.не требует

специальной подготовки. «Калькулятор» укомплектован подробным

«Руководством пользователя», где в случае возникновения трудно-

стей можно найти ответ на любой вопрос. Также любой вопрос или

предложение по развитию данного продукта можно задать специ-

алистам компании как по телефону, так и по электронной почте.

Имея данный инструмент для работы с характеристиками ЭЦН,

специалисты на месторождениях смогут значительно облегчить

себе работу, придя к пониманию по вопросам работы насосного

оборудования самостоятельно, без привлечения для этого других

специалистов.

30-дневную демо-версию можно скачать на сайте Новомет.

55

содержание      ..     3      4      5      6     ..
