Shantui БУЛЬДОЗЕР SD22, SD22E, SD22S, SD22D. Каталог запчастей - часть 10
№
Условное
наименование
количество
п/п
наименование
1
D2320-00000
индикатор температуры масла
1
2
08036-11214
провододержатель
4
4
01010-51220
болт
5
5
01643-31232
шайба
5
6
D2401-07000
большая лампа
1
12
08036-01814
провододержатель
4
13
01010-51220
болт
3
14
01643-31232
шайба
3
15
23Y-07С-00008
опора
1
16
01010-51020
болт
4
17
01643-31032
шайба
4
38
154-06-36860
опора
1
41
D2590-00800
включатель заднего хода
1
43
08036-11214
провододержатель
7
44
01010-51220
болт
6
45
01643-31232
шайба
6
55
08036-11214
провододержатель
2
56
01010-51220
болт
2
57
01643-31232
шайба
2
58
D2401-07000
большая лампа
2
63
08036-11214
провододержатель
2
64
01010-51220
болт
2
65
01643-31232
шайба
2
66
23Y-07В-10000
группа проводов
1

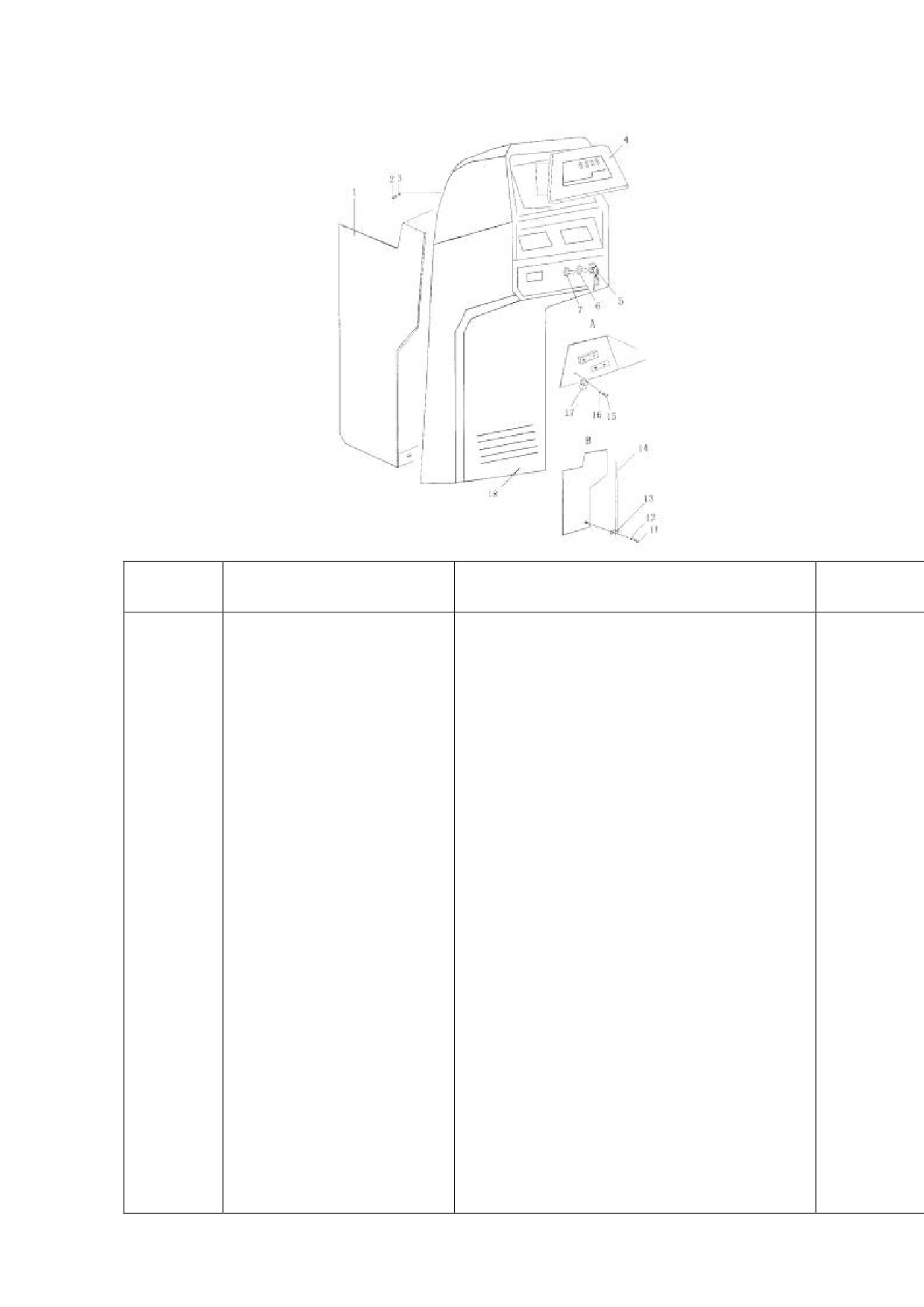

ПАНЕЛЬ ИНСТРУМЕНТОВ
№
Условное
наименование
количество
п/п
наименование
1
23Y-07В-11000
коробка
1
2
01220-30512
винт
4
3
01641-20508
шайба
4
4
D2210-00000
комбинированная панель
1
инструментов
4А
D2102-01000
индикатор давления машинного
1
масла
4В
D2112-12000
индикатор температуры воды
1
4С
D2122-15000
индикатор температуры масла
1
4D
D2140-03200
вольтметр
1
4E
D2170-00000
счетчик
1
4F
D2460-0000
контрольный блок
1
5
D2500-00000
пусковой выключатель
1
6
D2530-01500
выключатель передних фар
1
7
D2530-01500
выключатель задних фар
1
11
01010-51016
болт
1
12
01643-31032
шайба
1
13
08035-02510
провододержатель
1
14
17Y-07В-10000
группа проводов
1
15
01220-30412
винт
1
16
01641-20405
шайба
1
17
D2660-02000
реле
1
18
17Y-91-01000
крышка
1

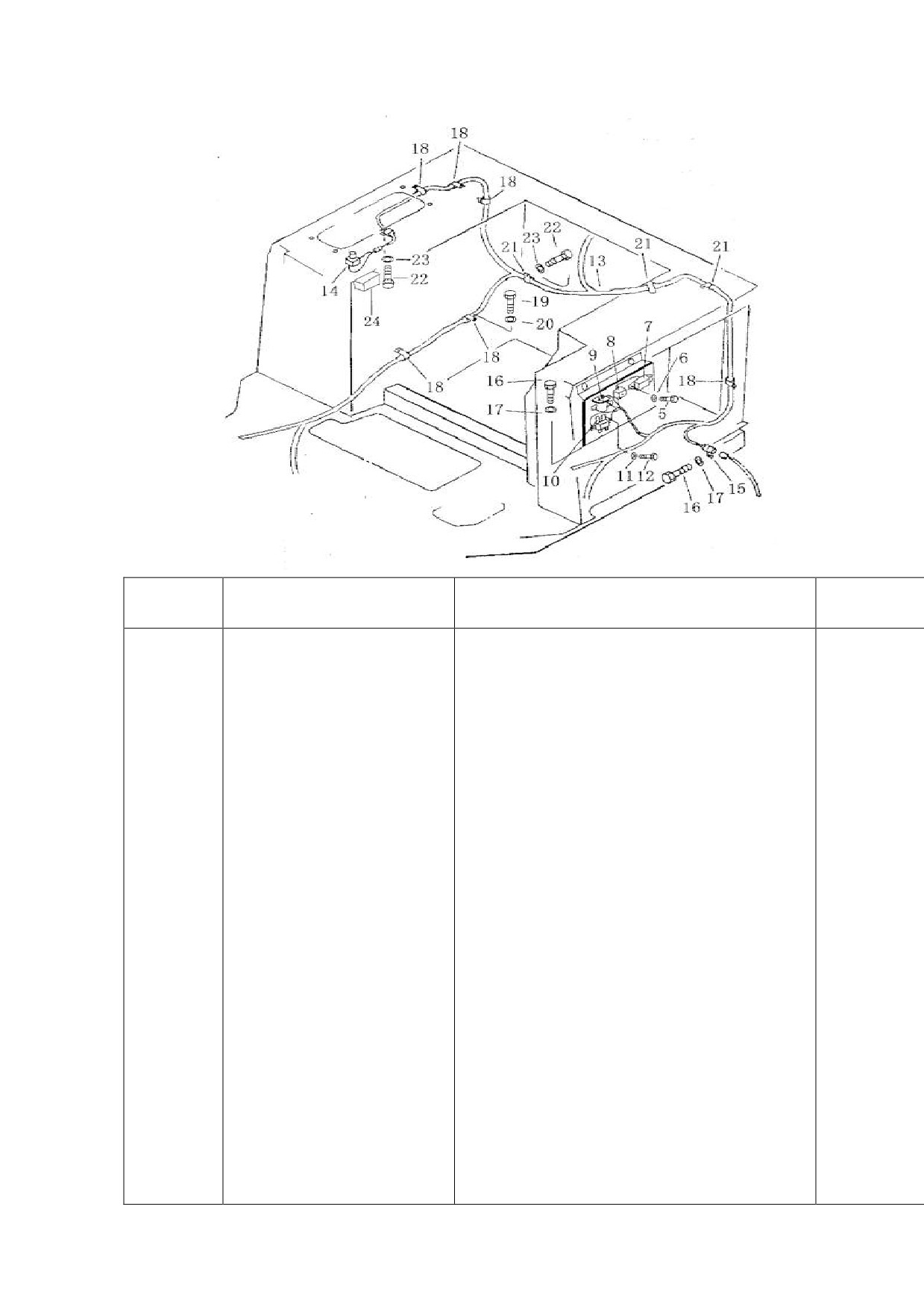

РЕЛЕ И ПРЕДОХРАНИТЕЛЬ
№
Условное
наименование
количество
п/п
наименование
5
01220-30512
болт
2
6
01641-20508
прокладка
2
7
D2763-00900
предохранитель
1
8
D2762-00100
предохранитель
1
9
216537
пусковое реле
1
10
3006300
предохранительное реле
1
11
01643-30623
прокладка
4
12
01220-30612
болт
4
13
23Y-07В-05000
группа проводов
1
14
D2510-06000
выключатель клаксона
1
15
08035-02512
провододержатель
1
16
01010-51220
болт
1
17
01643-31232
прокладка
1
18
08035-02512
провододержатель
6
19
01010-51220
болт
6
20
01643-31232
прокладка
6
21
08035-02512
провододержатель
4
22
01010-51220
болт
4
23
01643-31232
прокладка
4
24
D2650-01100
реле включения звукового сигнала
1

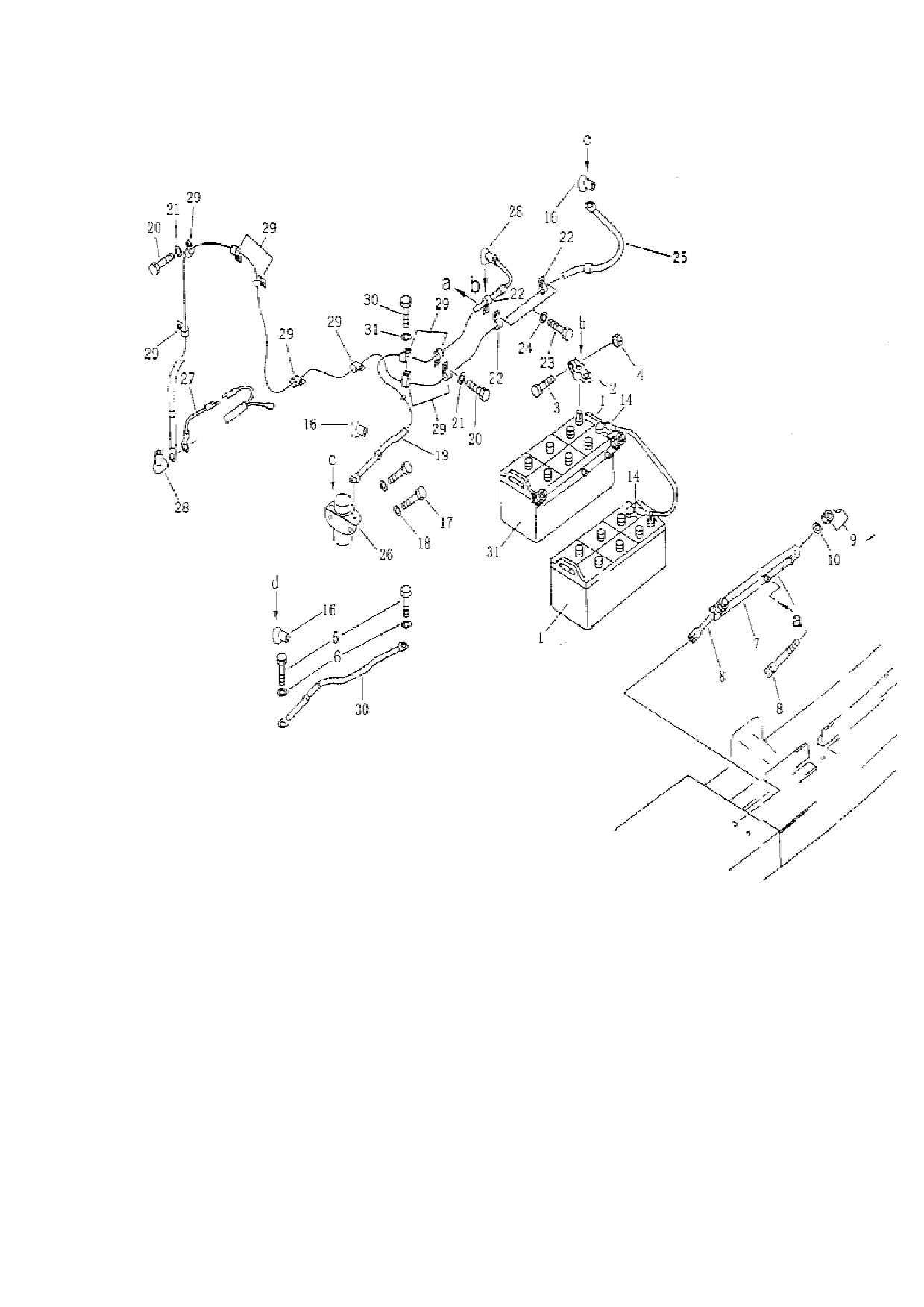

АККУМУЛЯТОР И РЕЛЕЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
№
Условное
наименование
количество
п/п
наименование
1
01010-20000
Аккумулятор (200)
2
2
08000-00000
Клемма “+”
2
08000-00001
Клемма “-”
2
3
01010-30830
болт
1
4
01580-00806
гайка
1
5
01050-31018
болт
2
6
01640-01016
прокладка
2
7
195-06-19461
держательная планка
2
8
175-06-39621
тяговая штанга
4
9
01580-11008
гайка
8
10
01643-31032
прокладка
4
14
08038-22511
колпак
2
15
195-06-18581
электрокабель
1
16
08038-00518
колпак
3
17
01010-50820
болт
2
18
01643-30823
прокладка
2
19
23Y-07В-02000
электрокабель
1
20
01010-51220
болт
8
21
01643-31232
прокладка
8
22
08035-03010
провододержатель
3
25
23Y-07В-01000
электрокабель
1
26
D2601-60000
релейный переключатель
1
28
08038-00518
колпак
2
29
08035-03012
провододержатель
10
30
23Y-07В-03000
электрокабель
1
31
154-06-13263
резиновая прокладка
1

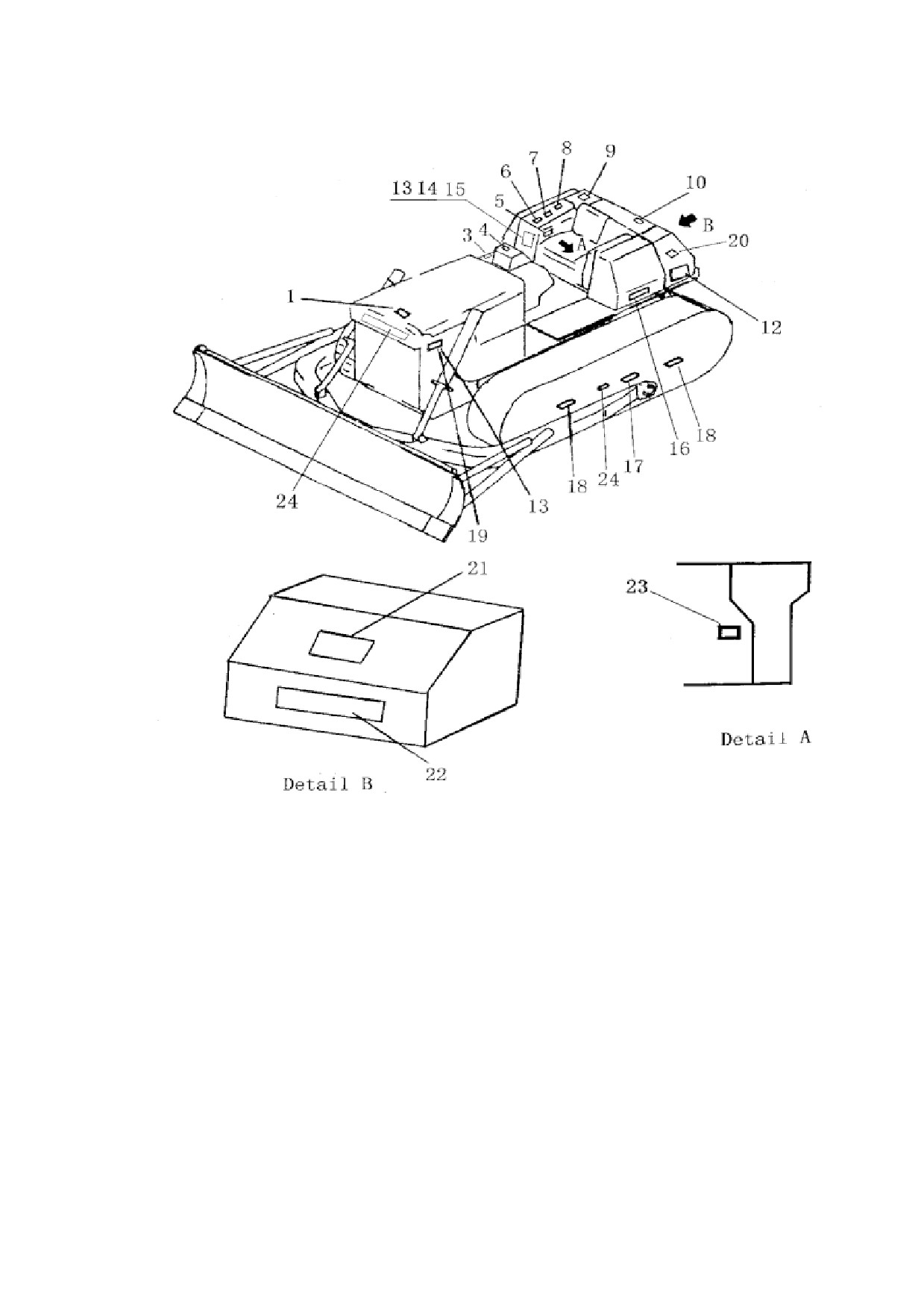

МАРКИРОВКА
МАРКИРОВКА
№
Условное
наименование
количество
п/п
наименование
SD22
SD22S
1
09966-00100
маркировка радиатора
1
1
3
17Y-74В-00004
Маркировка централизованного
1
1
давления
4
09967-00100
Заводская табличка
1
1
5
09685-00004
Маркировка рулевой и тормозной
1
1
системы
6
09670-00001
маркировка управления куном
1
1
7
09685-00002
маркировка рычага управления
4
4
8
09671-31683
маркировка управления
1
1
рыхлителем
9
09965-00100
инструкция по эксплуатации
1
1
рабочего гидробака
10
09656-90080
инструкция по эксплуатации
1
1
рабочего топливного бака кольцо
12
09964-13000
логотип Шаньтуй
3
3
13
04418-00306
заклепка
8
8
14
D85-18-01
смазочная таблица
1
1
15
23Y-90-00005
смазочная таблица (на
1
1
английском языке)
16
23Y-90В-00001
заводская табличка
2
158-90-00001
заводская табличка
2
17
09960-01012
центральная заводская табличка
1
1
18
09663-00100
заводская табличка
2
2
19
09962-00100
фирменная этикетка
1
1
20
09961-00100
маркировка обслуживания
1
1
21
17Y-90В-00006
заводская табличка
1
1
22
09685-00002
маркировка рычага переключения
1
1
скорости
23
09657-00100
предохранительная табличка
2
2
регулировки гусеничной ленты
24
23Y-90В-00002
заводская табличка
1
1
