Shantui БУЛЬДОЗЕР SD22, SD22E, SD22S, SD22D. Каталог запчастей - часть 9

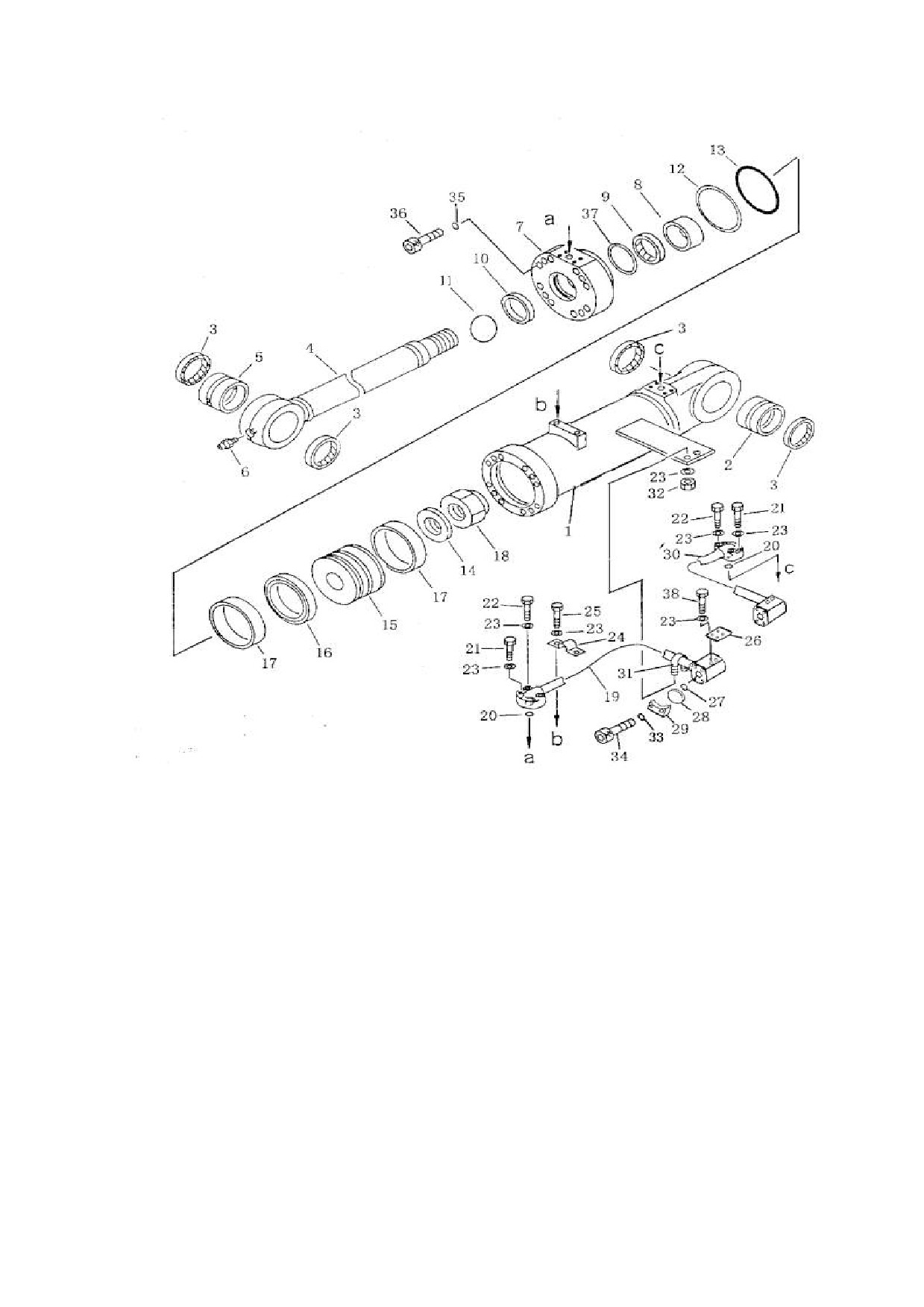

ГИДРОЦИЛИНДР РЫХЛИТЕЛЯ
№
Условное
наименование
количество
п/п
наименование
708-1
23Y-64B-01100
Корпус цилиндра
1
2
154-63-42320
втулка
1
3
07145-00075
пылеулавливающее кольцо
4
4
23Y-64B-01200
поршневой шток
1
5
154-63-42420
втулка
1
6
07020-01021
масленка
1
7
23Y-64B-01003
голова цилиндра
1
8
23Y-64B-01003
направляющее кольцо
1
9
23Y-64B-01100
герметик
1
10
23Y-64B-01001
пылеулавливающее кольцо
1
11
07000-12070
кольцо
1
12
07146-02146
защитное кольцо
1
13
07000-12145
кольцо
1
14
144-63-42170
шайба
1
15
23Y-64B-01001
поршень
1
16
23Y-64B-01300
кольцо
1
17
23Y-64B-01002
опорное кольцо
2
18
144-63-42182
гайка
1
19
154-63-42780
труба (левая)
1
154-63-42880
труба (правая)
1
20
07000-13035
кольцо
1
21
01010-51050
болт
4
22
01010-51055
болт
4
23
01643-31032
шайба
16
24
154-63-42870
вкладыш
1
25
01010-51040
болт
2
26
154-63-42770
пластина
1
27
07000-13025
кольцо
2
28
07378-10600
пылезащитная крышка
2
ГИДРОЦИЛИНДР РЫХЛИТЕЛЯ
№
Условное
наименование
количество
п/п
наименование
708-29
07371-30638
фланец
4
30
154-63-42791
труба (левая)
1
154-63-42891
труба (правая)
1
31
07283-23450
зажим трубы
1
32
01599-01011
гайка
2
33
01643-30823
шайба
8
34
01010-50830
болт
8
35
01643-31645
шайба
12
36
01252-61680
винт
12
37
23Y-62B-01002
кольцо KY
1
38
01010-51025
болт
4

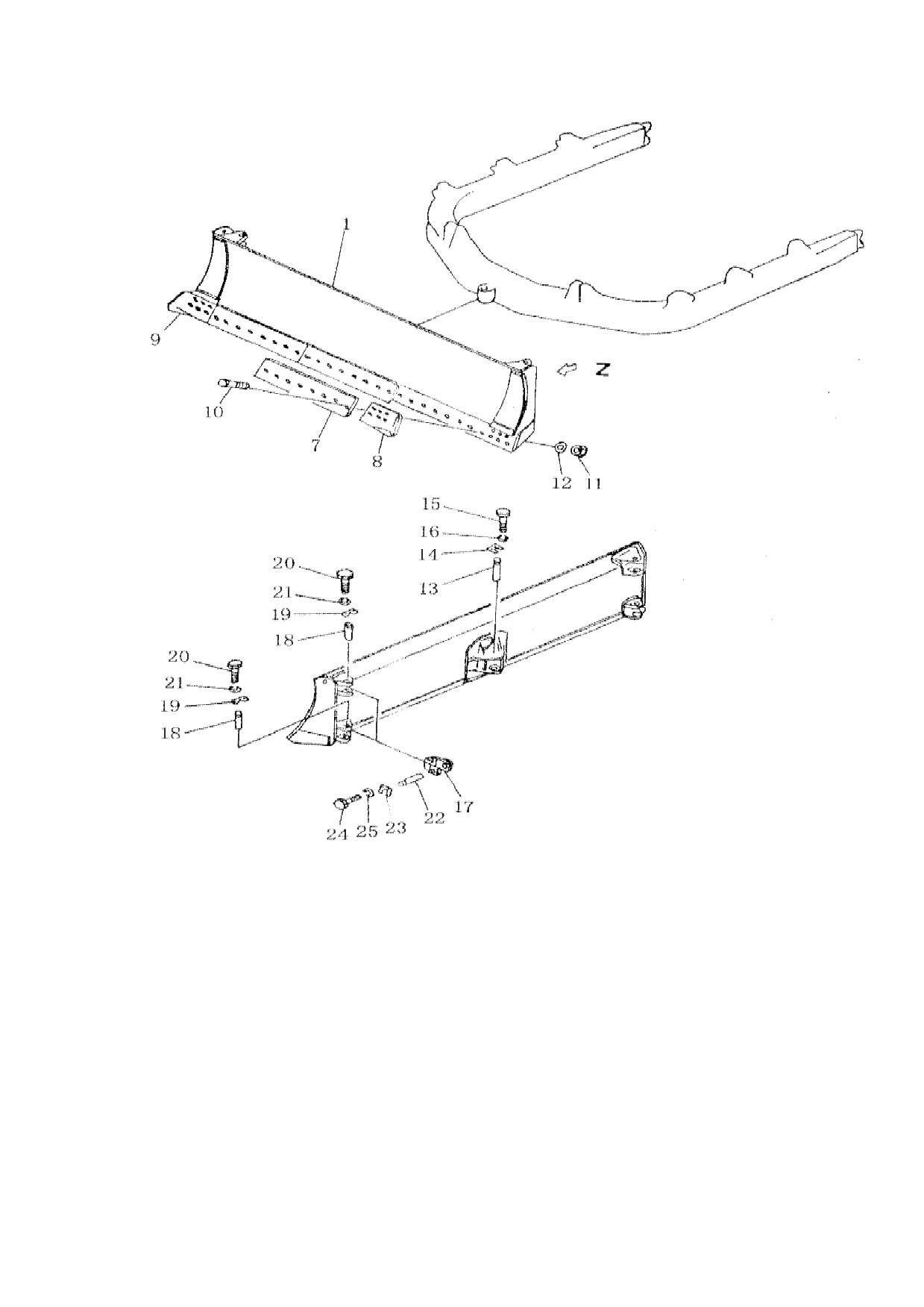

УГЛОВОЙ ОТВАЛ
№
Условное
наименование
количество
п/п
наименование
709-1
154-70-11116
отвал
1
7
154-70-11314
режущая пластина
3
8
150-70-21356
левый резец
1
9
150-70-21346
правый резец
1
10
154-70-11143
Болт
36
11
154-70-22270
гайка
36
12
01643-21845
шайба
36
13
150-70-23333
задвижка
1
14
09257-06009
замковая прокладка
1
15
01010-51435
болт
4
16
01643-31445
шайба
4
17
150-70-16280
соединение
4
18
154-70-16270
штифт
4
19
154-70-16290
замковая прокладка
4
20
01010-51435
болт
8
21
01643-31445
шайба
8
22
09255-01125
штифт
4
23
09257-05009
замковая прокладка
4
24
01010-51435
болт
16
25
01643-31445
шайба
16

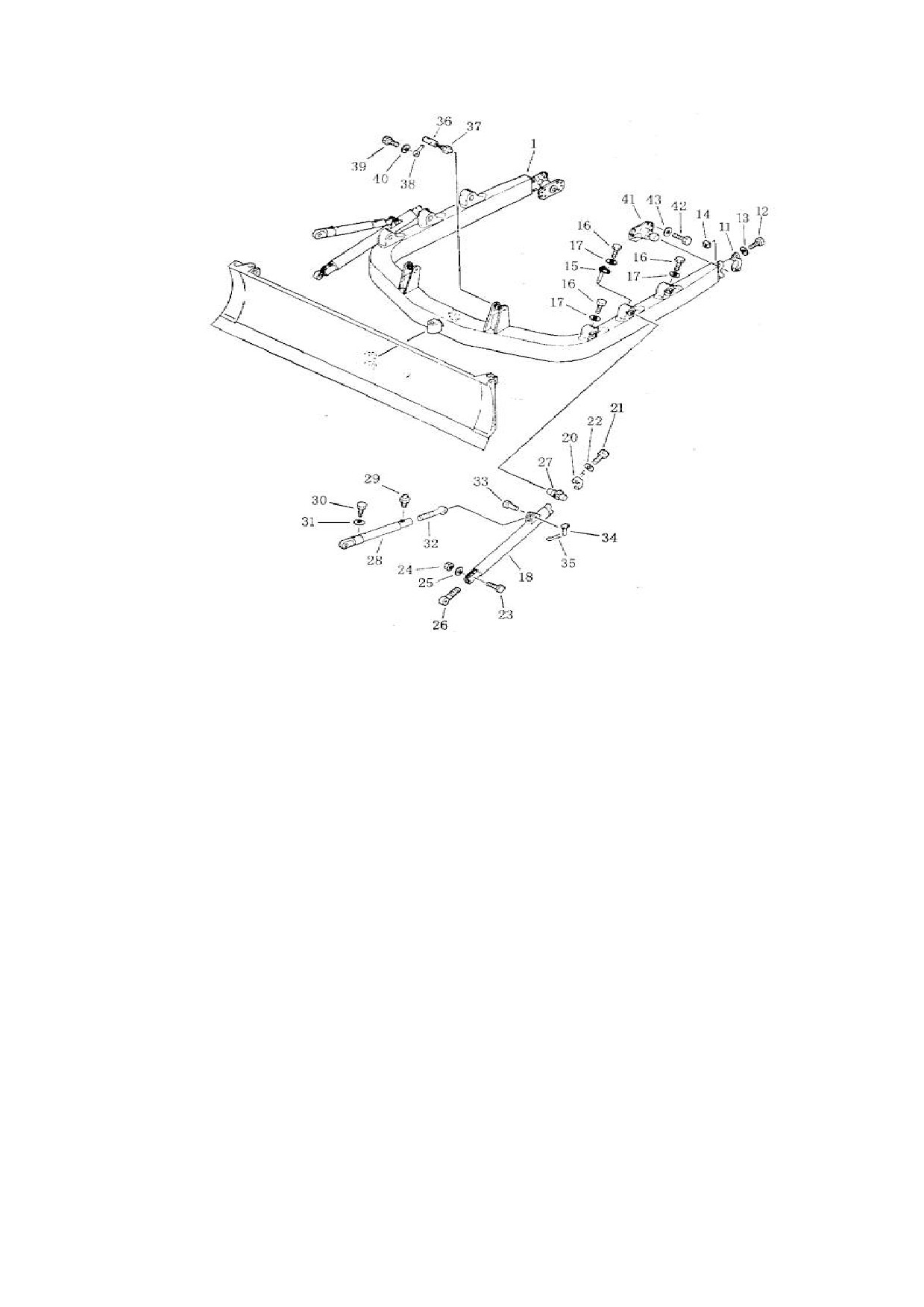

ДУГООБРАЗНАЯ РАМА ОТВАЛА
№
Условное
наименование
количество
п/п
наименование
710-1
154-70-31111
Дугообразная рама отвала
1
11
150-70-23244
Колпачковая гайка
2
12
154-71-31420
болт
4
13
01643-32780
шайба
4
14
170-70-13141
гайка
4
15
154-70-19181
задвижка
2
16
01010-51420
болт
6
17
205-06-62270
шайба
6
18
154-70-12116
подпорка
2
20
175-70-12160
заглушка вала
2
21
01010-52095
болт
8
22
01643-32060
шайба
8
23
01010-51880
болт
4
24
01580-11815
гайка
4
25
01643-31845
шайба
4
26
175-70-12130
винтовой болт
2
27
154-70-12162
вал
2
28
154-70-17160
подпорка
2
29
07020-00000
масленка
4
30
175-70-12221
болт
2
31
01643-31445
шайба
2
32
154-70-12251
винт
2
33
150-70-13411
задвижка
2
34
170-70-12240
задвижка
2
35
04050-04025
разводной шплинт
2
36
154-71-22511
штифт
2
37
07020-00000
масленка
2
38
195-71-11520
задвижка
2
39
01010-51435
болт
2
40
01643-31445
шайба
2
41
154-70-13214
цапфа
2
42
01010-52250
болт
12
43
01643-32260
шайба
12

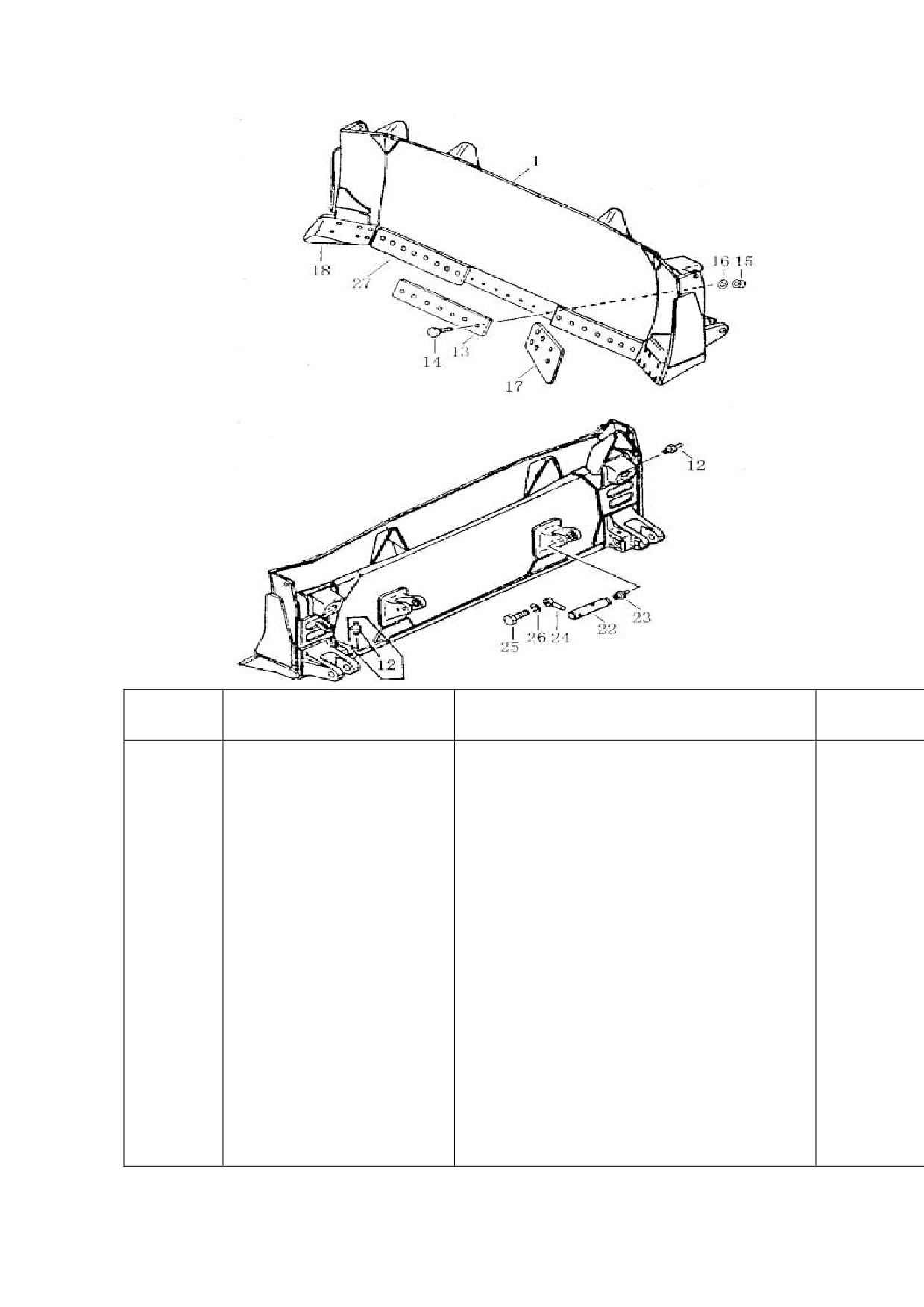

У-ОБРАЗНЫЙ ОТВАЛ
№
Условное
наименование
количество
п/п
наименование
711-1
23Y-82B-00000
У-образный отвал
1
12
07020-00000
масленка
4
13
23Y-82B-00001
режущая пластина 1
1
14
154-70-11143
болт
33
15
154-70-22270
гайка
33
16
01643-21845
уплотнительная шайба
33
17
150-70-21356
левый резец
1
18
150-70-21346
правый резец
1
22
154-71-22511
вал
2
23
07020-00000
масленка
2
24
195-71-11520
штифт
2
25
01010-51435
болт
2
26
01643-31445
уплотнительная шайба
2
27
23Y-82B-00002
режущая пластина 2
2

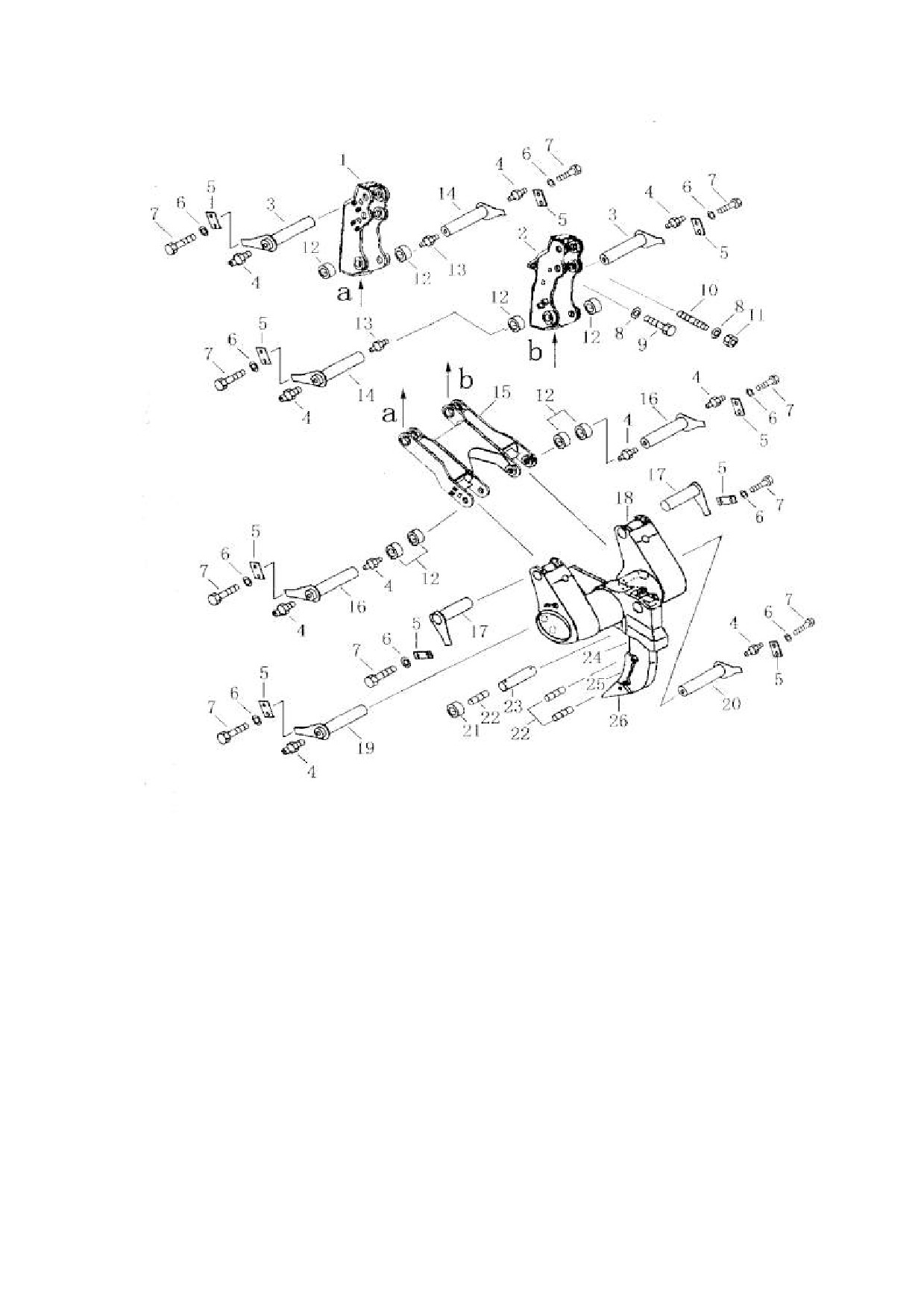

РЫХЛИТЕЛЬ С ОДИНОЧНОЙ СТОЙКОЙ
№
Условное
наименование
количество
п/п
наименование
1
23Y-89-70000
Левый держатель
1
2
23Y-89-60000
Правый держатель
1
3
23Y-89-90000
палец
4
4
07020-01018
масленка М10×1
12
5
154-78-14290
пластина
12
6
01643-31845
шайба
24
7
01010-51840
болт
24
8
01643-33380
шайба
12
9
01018-13390
болт М33×3×90
8
10
154-78-14281
двойной болт
4
11
01582-03326
гайка
4
12
154-78-14223
втулка
8
13
07021-01060
масленка 60˚
2
14
23Y-89-00300
палец
2
15
23Y-89-00200
шарнир
1
16
23Y-89-80000
палец
2
17
23Y-89-30000
палец
2
18
23Y-89-20000
поперечное крепление
1
19
23Y-89-20000
палец
1
20
23Y-89-50000
палец
1
21
23Y-89-00004
втулка
2
22
09244-02508
распорная втулка
5
23
23Y-89-00005
штифт
1
24
23Y-89-00100
стойка рыхлителя
1
25
154-78-31330
защитная пластина
1
26
175-78-31230
острие зубца
1

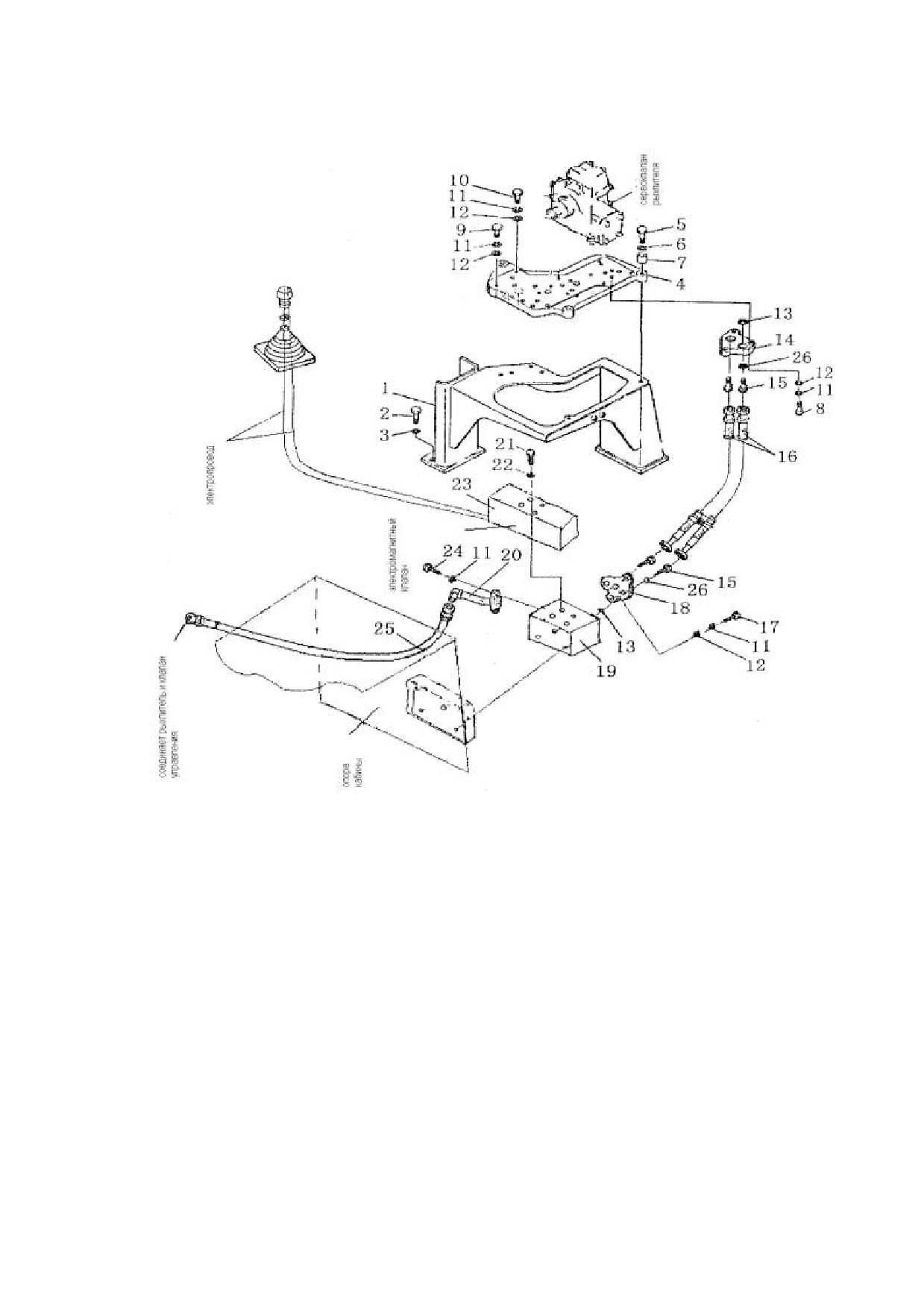

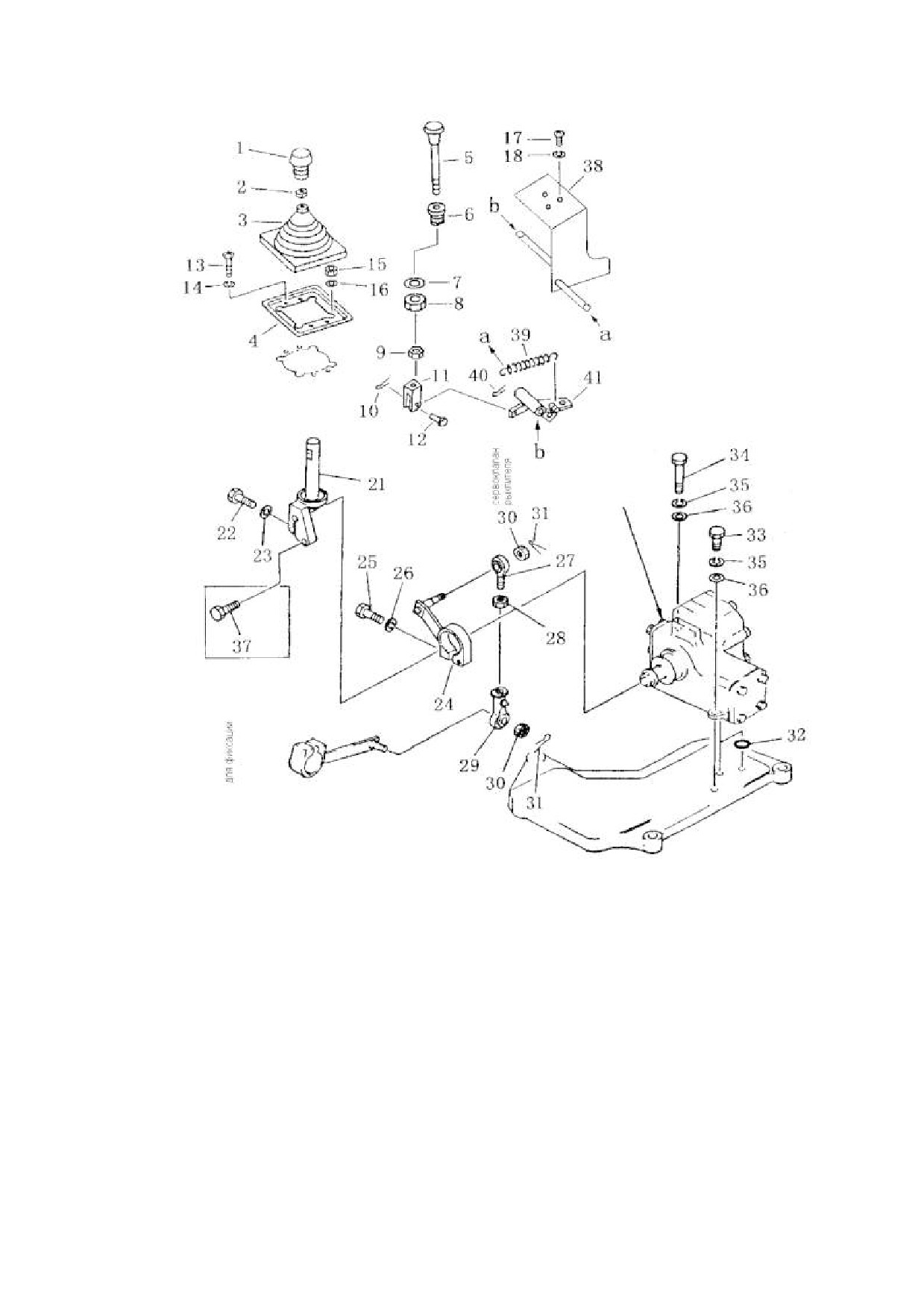

РЫЧАГ УПРАВЛЕНИЯ РЫХЛИТЕЛЕМ С ОДИНОЧНОЙ СТОЙКОЙ
№
Условное наименование
наименование
количество
п/п
1
171-87-02000
рукоятка
1
2
195-43-44220
гайка
1
3
195-61-45140
защитная камера
1
4
23Y-89-00002
основа
1
5
23Y-89-02000
кнопка
1
6
175-61-31750
гайка
1
7
01640-22232
шайба
1
8
195-61-45230
гайка
1
9
01580-10806
гайка
1
10
04050-13018
разводной шплинт
1
11
04211-20844
вилка
1
12
04205-10822
палец
1
13
01220-40508
гайка
4
14
01601-20513
шайба
4
15
01580-10806
гайка
4
16
01643-30823
шайба
4
17
01010-50816
болт
3
18
01643-30823
шайба
3
21
23Y-87В-01000
рычаг управления
1
22
01010-50835
болт
1
23
01602-20825
шайба
1
24
154-71-16531
рычаг
1
25
01010-50840
болт
1
26
01602-20825
шайба
1
27
04252-01269
наконечник
1
28
01582-11210
гайка
1
29
04250-51265
наконечник
1
30
01593-11210
гайка
2
31
04050-13020
разводной шплинт
2
32
07000-03022
кольцо
2
33
01011-51045
болт
1
34
01010-51040
болт
2
35
01602-21030
шайба
3
36
01643-31032
шайба
3
*37
01010-50835
болт
1
38
23Y-86В-03000
опора
1
39
195-61-45290
рессора
1
40
04050-12015
разводной шплинт
1
41
23Y-86В-04000
рычаг
1
Внимание: Запчасти, помеченные знаком * устанавливаются во время
комплектации, не устанавливаются вместе с машиной.

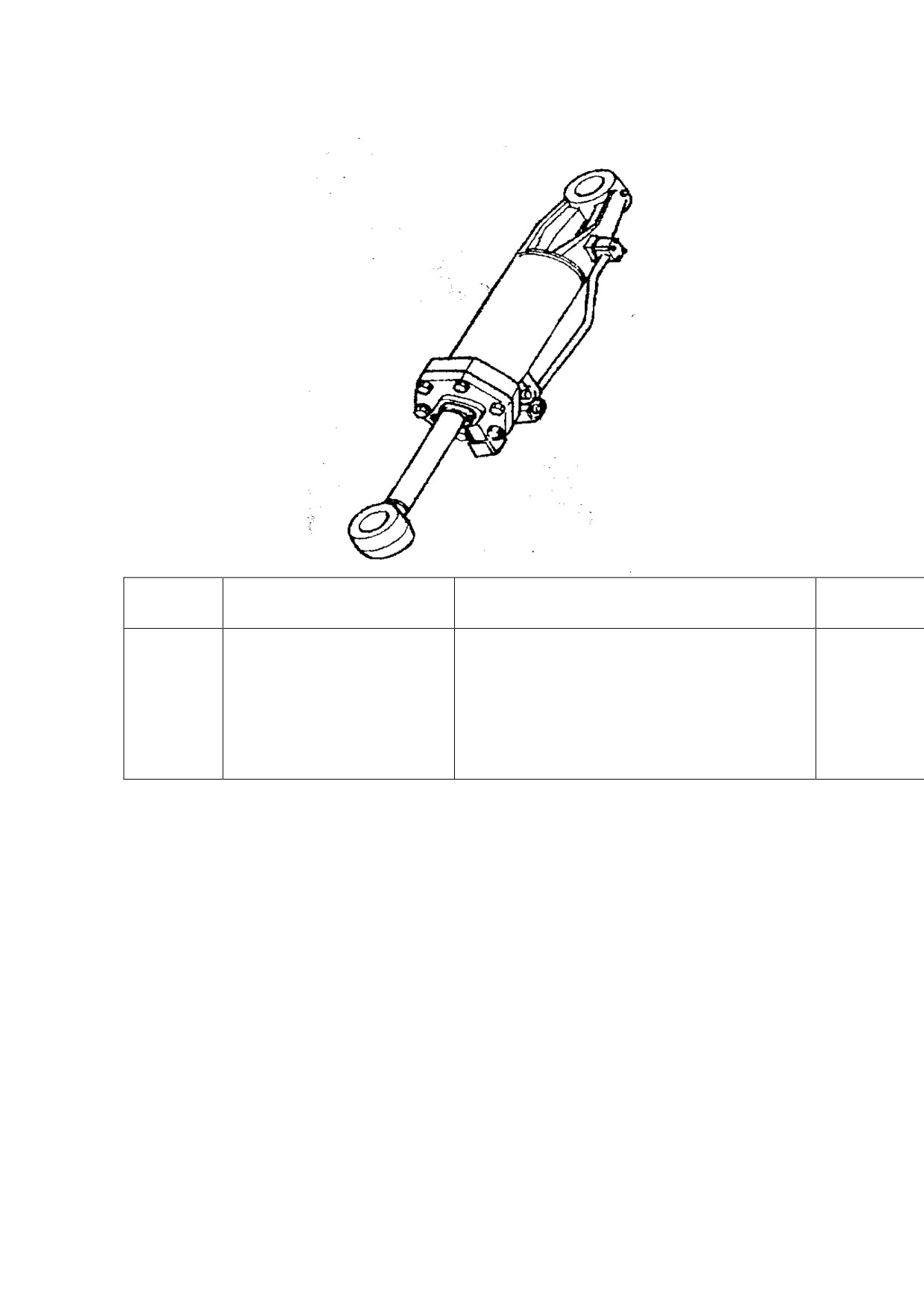

ПОДЪЕМНЫЙ ГИДРОЦИЛИНДР РЫХЛИТЕЛЯ С ОДИНОЧНОЙ
СТОЙКОЙ
№
Условное
наименование
количество
п/п
наименование
23Y-89В-01500
Подъемный гидроцилиндр
1
рыхлителя с одиночной стойкой
(левый)
23Y-89В-01600
Подъемный гидроцилиндр
1
рыхлителя с одиночной стойкой
(правый)

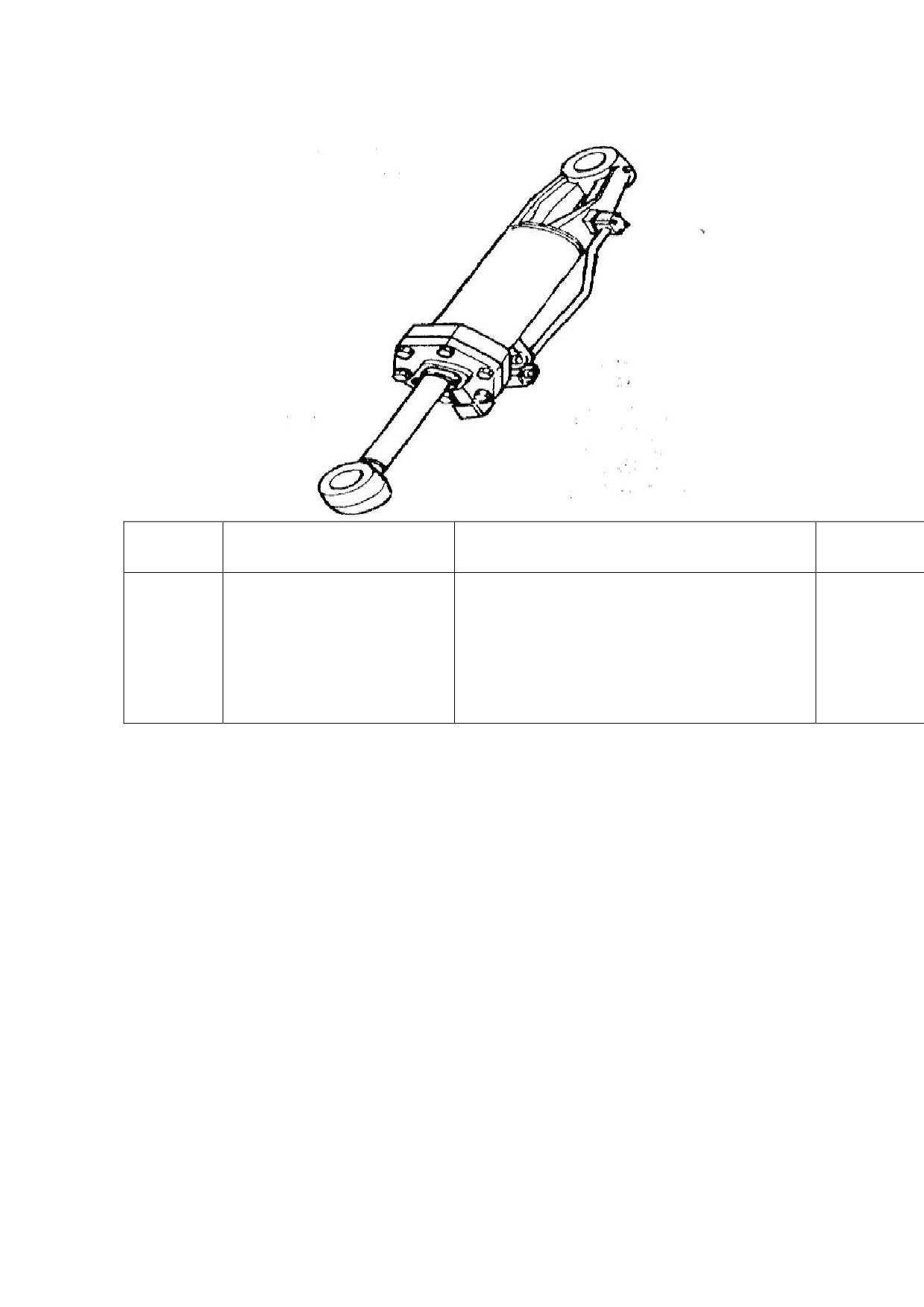

ГИДРОЦИЛИНДР, РЕГУЛИРУЮЩИЙ УГОЛ НАКЛОНА,
РЫХЛИТЕЛЯ С ОДИНОЧНОЙ СТОЙКОЙ
№
Условное
наименование
количество
п/п
наименование
23Y-89В-01300
Гидроцилиндр, регулирующий угол
1
наклона, рыхлителя с одиночной
стойкой (левый)
23Y-89В-01400
Гидроцилиндр, регулирующий угол
1
наклона, рыхлителя с одиночной
стойкой (правый)

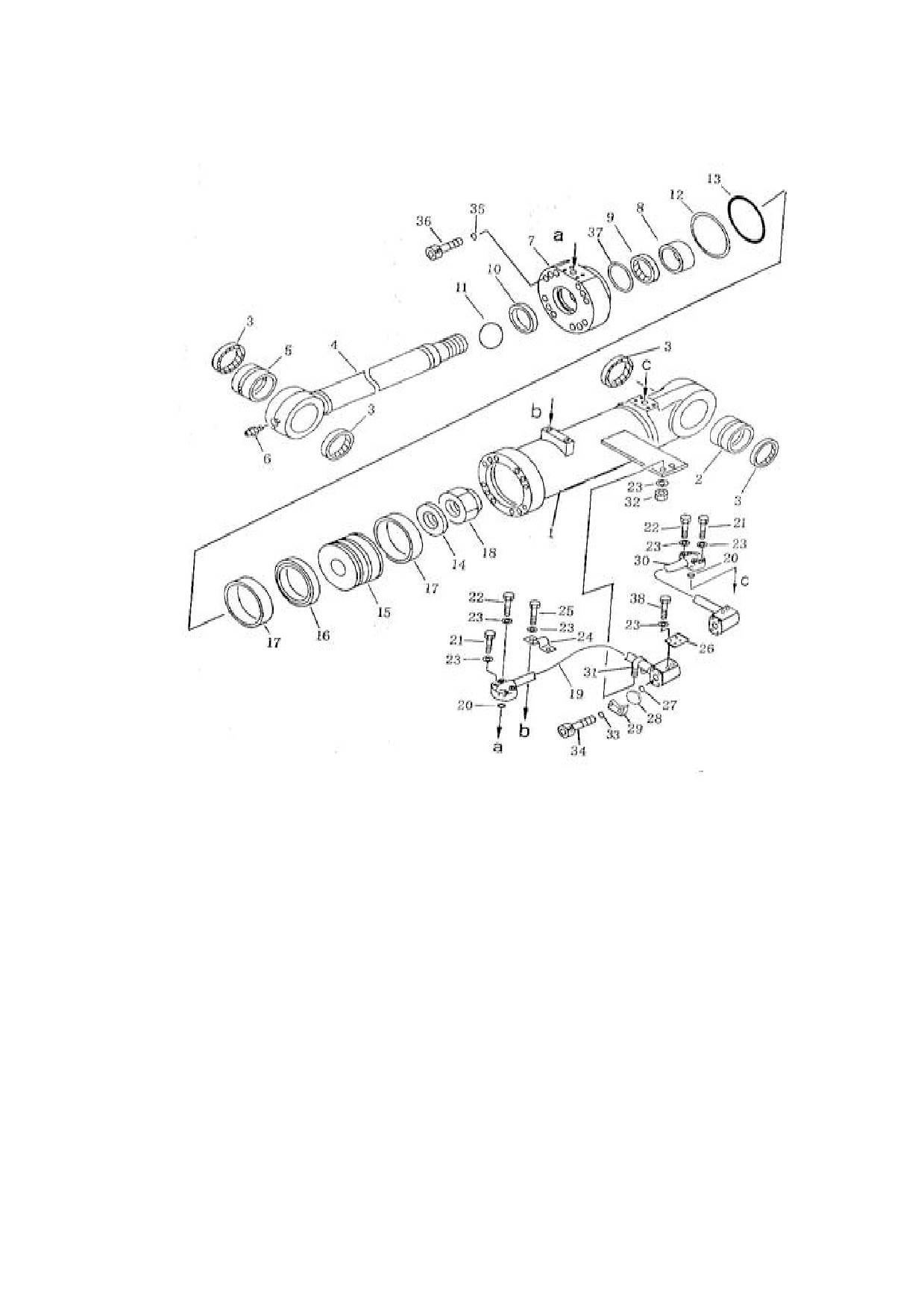

ГИДРОЦИЛИНДР, РЕГУЛИРУЮЩИЙ УГОЛ НАКЛОНА,
РЫХЛИТЕЛЯ С ОДИНОЧНОЙ СТОЙКОЙ (ЛЕВЫЙ)
№
Условное
наименование
количество
п/п
наименование
1
23Y-89В-01340
Корпус цилиндра (левый)
1
2
154-63-42320
втулка
1
3
23Y-62В-01001
пылеулавливающее кольцо
4
4
23Y-89В-01310
поршневой шток
1
5
154-63-42420
втулка
1
6
07020-01021
масленка
1
7
23Y-64В-01003
голова цилиндра
1
8
23Y-62В-01003
направляющее кольцо
1
9
23Y-62В-01100
герметик
1
10
23Y-62В-01001
пылеулавливающее кольцо
1
11
07000-12070
кольцо
1
12
07146-02146
защитное кольцо
1
13
07000-12145
кольцо
1
14
144-63-42170
шайба
1
15
23Y-64В-01001
поршень
1
16
23Y-64В-01300
кольцо
1
17
23Y-64В-01002
опорное кольцо
2
18
144-63-42182
гайка
1
19
23Y-89В-01320
труба (левая)
1
20
07000-13035
кольцо
1
21
01010-51050
болт
4
22
01010-51055
болт
4
23
01643-31032
шайба
16
24
154-63-42870
вкладыш
1
25
01010-51040
болт
2
26
154-63-42770
пластина
1
27
07000-13025
кольцо
2
28
07378-10600
пылезащитная крышка
2
29
07371-30638
фланец
4
30
23Y-89В-01330
труба (левая)
1
31
07283-23450
зажим трубы
1
32
01599-01011
гайка
2
33
01643-31645
шайба
8
34
01010-50830
болт
8
35
01643-31645
шайба
12
36
01252-61680
винт
12
37
23Y-62В-01002
кольцо KY
1
38
01010-51025
болт
4
ГИДРОЦИЛИНДР, РЕГУЛИРУЮЩИЙ УГОЛ НАКЛОНА,
РЫХЛИТЕЛЯ С ОДИНОЧНОЙ СТОЙКОЙ (ПРАВЫЙ)
№
Условное
наименование
количество
п/п
наименование
1
23Y-89В-01430
Корпус цилиндра (правый)
1
2
154-63-42320
втулка
1
3
23Y-62В-01001
пылеулавливающее кольцо
4
4
23Y-89В-01310
поршневой шток
1
5
154-63-42420
втулка
1
6
07020-01021
масленка
1
7
23Y-64В-01003
голова цилиндра
1
8
23Y-62В-01003
направляющее кольцо
1
9
23Y-62В-01100
герметик
1
10
23Y-62В-01001
пылеулавливающее кольцо
1
11
07000-12070
кольцо
1
12
07146-02146
защитное кольцо
1
13
07000-12145
кольцо
1
14
144-63-42170
шайба
1
15
23Y-64В-01001
поршень
1
16
23Y-64В-01300
кольцо
1
17
23Y-64В-01002
опорное кольцо
2
18
144-63-42182
гайка
1
19
23Y-89В-01410
труба (правая)
1
20
07000-13035
кольцо
1
21
01010-51050
болт
4
22
01010-51055
болт
4
23
01643-31032
шайба
16
24
154-63-42870
вкладыш
1
25
01010-51040
болт
2
26
154-63-42770
пластина
1
27
07000-13025
кольцо
2
28
07378-10600
пылезащитная крышка
2
29
07371-30638
фланец
4
30
23Y-89В-01420
труба (правая)
1
31
07283-23450
зажим трубы
1
32
01599-01011
гайка
2
33
01643-30823
шайба
8
34
01010-50830
болт
8
35
01643-31645
шайба
12
36
01252-61680
винт
12
37
23Y-62В-01002
кольцо KY
1
38
01010-51025
болт
4

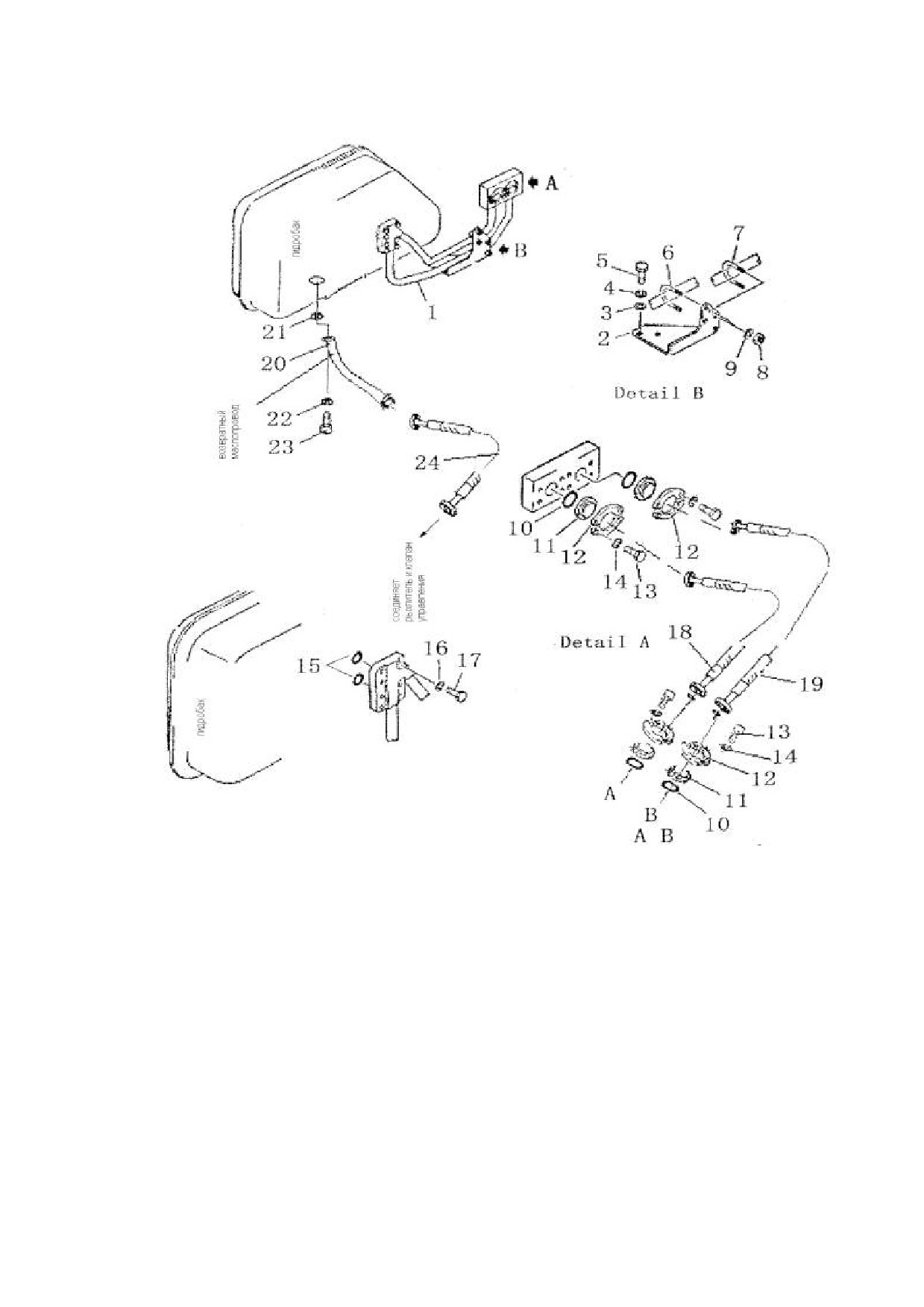

СИСТЕМА ГИДРАВЛИЧЕСКОГО ТРУБОПРОВОДА РЫХЛИТЕЛЯ С
ОДИНОЧНОЙ СТОЙКОЙ (1/5)
№
Условное
наименование
количество
п/п
наименование
1
154-61-16840
держатель
1
2
01010-51645
болт
6
3
01643-31645
шайба
6
4
195-61-21230
гнездо клапана
1
5
01010-51480
болт
3
6
01643-31445
шайба
3
7
198-21-12240
3
8
01011-51030
болт
4
9
01011-51045
болт
1
10
01010-51040
болт
2
11
01602-21030
шайба
11
12
01643-31032
шайба
9
13
07000-03022
кольцо
4
14
23Y-89В-00001
фланец
1
15
07230-20210
штуцер
4
16
07102-20204
рукав
2
17
01011-51005
болт
4
18
23Y-89В-00002
фланец
1
19
171-86-04000
гнездо клапана
1
20
23Y-89-12100
штуцер
2
21
01252-30640
болт
4
22
01602-50619
шайба
4
23
171-86-05000
электромагнитный клапан
1
24
01010-51025
болт
2
25
07113-00322
рукав
1
26
07005--01412
герметичная шайба
4

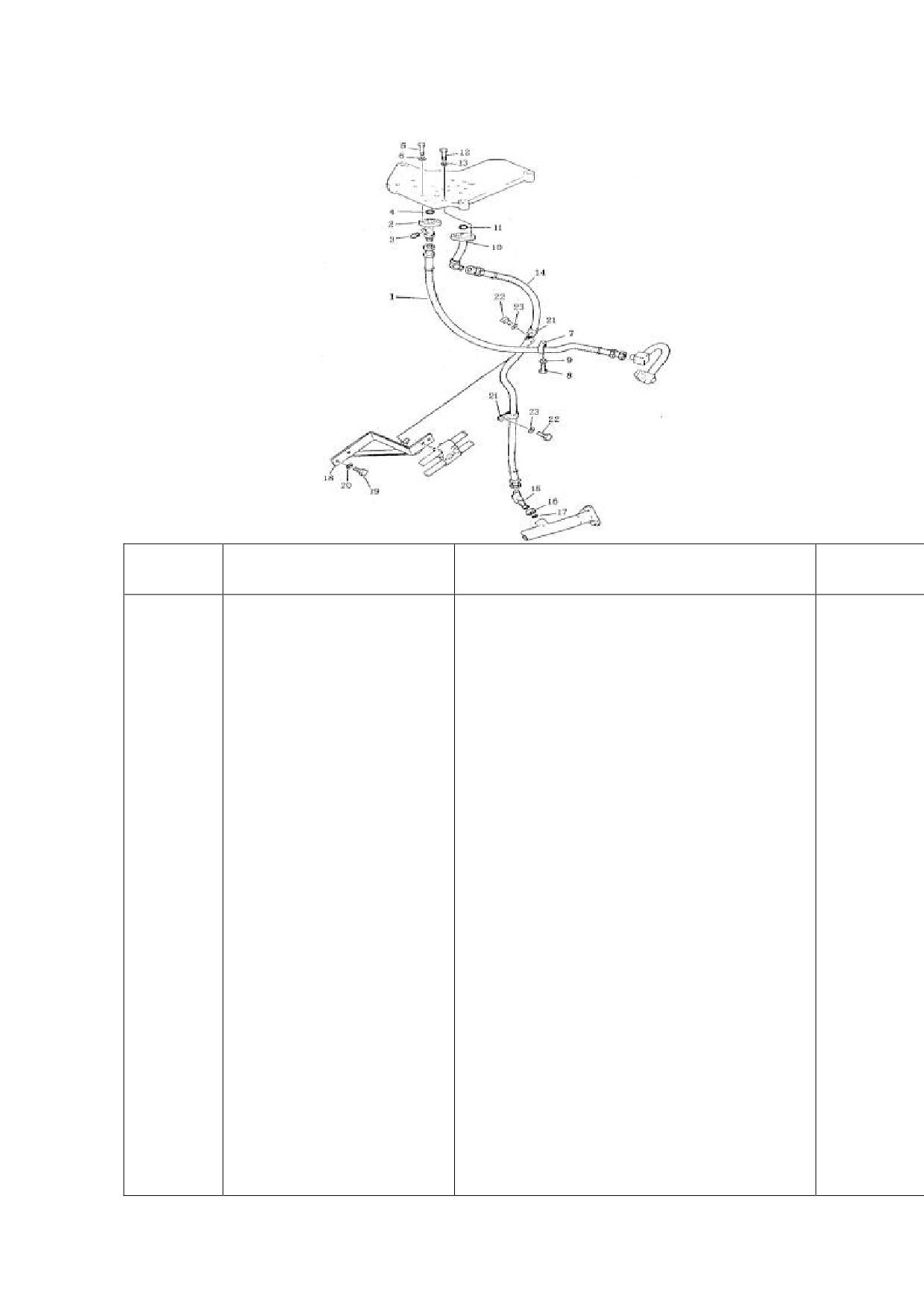

СИСТЕМА ГИДРАВЛИЧЕСКОГО ТРУБОПРОВОДА РЫХЛИТЕЛЯ С
ОДИНОЧНОЙ СТОЙКОЙ (2/5)
№
Условное
наименование
количество
п/п
наименование
1
07102-20410
рукав
1
2
154-61-17150
труба
1
3
07042-20108
заглушка
1
4
07000-03025
кольцо
1
5
01010-51045
болт
2
6
01602-21030
шайба
2
7
08035-02508
зажим
1
8
01011-51016
болт
1
9
01602-21030
шайба
1
10
154-61-17131
труба
1
11
07000-03025
кольцо
1
12
01010-51045
болт
1
13
01602-21030
шайба
1
14
07102-20412
рукав
1
15
07234-10422
штуцер
1
16
07239-12009
гайка
1
17
07002-02034
кольцо
1
18
154-61-17140
держатель
2
19
01010-51225
болт
2
20
01602-21236
шайба
2
21
08035-02508
зажим
2
22
01010-51016
болт
2
23
01602-21030
шайба
СИСТЕМА ГИДРАВЛИЧЕСКОГО ТРУБОПРОВОДА РЫХЛИТЕЛЯ С
ОДИНОЧНОЙ СТОЙКОЙ (3/5)
№
Условное
наименование
количество
п/п
наименование
SD22
SD22E
SD22D
1
23Y-89-10600
Труба
1
1
2
23Y-63-05000
держатель
1
1
3
01643-31232
шайба
2
2
4
01602-21236
рессорная шайба
2
2
5
01010-51240
болт
2
2
6
07283-23450
зажим
1
1
7
07283-23450
зажим
1
1
8
01599-01011
гайка
4
4
9
01643-31032
шайба
4
4
10
07000-13038
кольцо
4
4
11
07378-11000
сплошная крышка
4
4
12
07371-31049
разъемный фланец
8
8
13
07372-21030
болт
16
16
14
01602-21030
рессорная шайба
16
16
15
07000-13048
кольцо
2
2
16
01602-21236
рессорная шайба
7
7
17
01010-51225
болт
7
7
18
07114-01006
труба
1
1
19
07114-01007
труба
1
1
20
23Y-89-11700
труба
1
1
21
JB1002-77
шайба
1
1
22
23Y-88-10001
шайба
1
1
23
23Y-88-10200
болт
1
1
24
07102-20315
труба
1
1

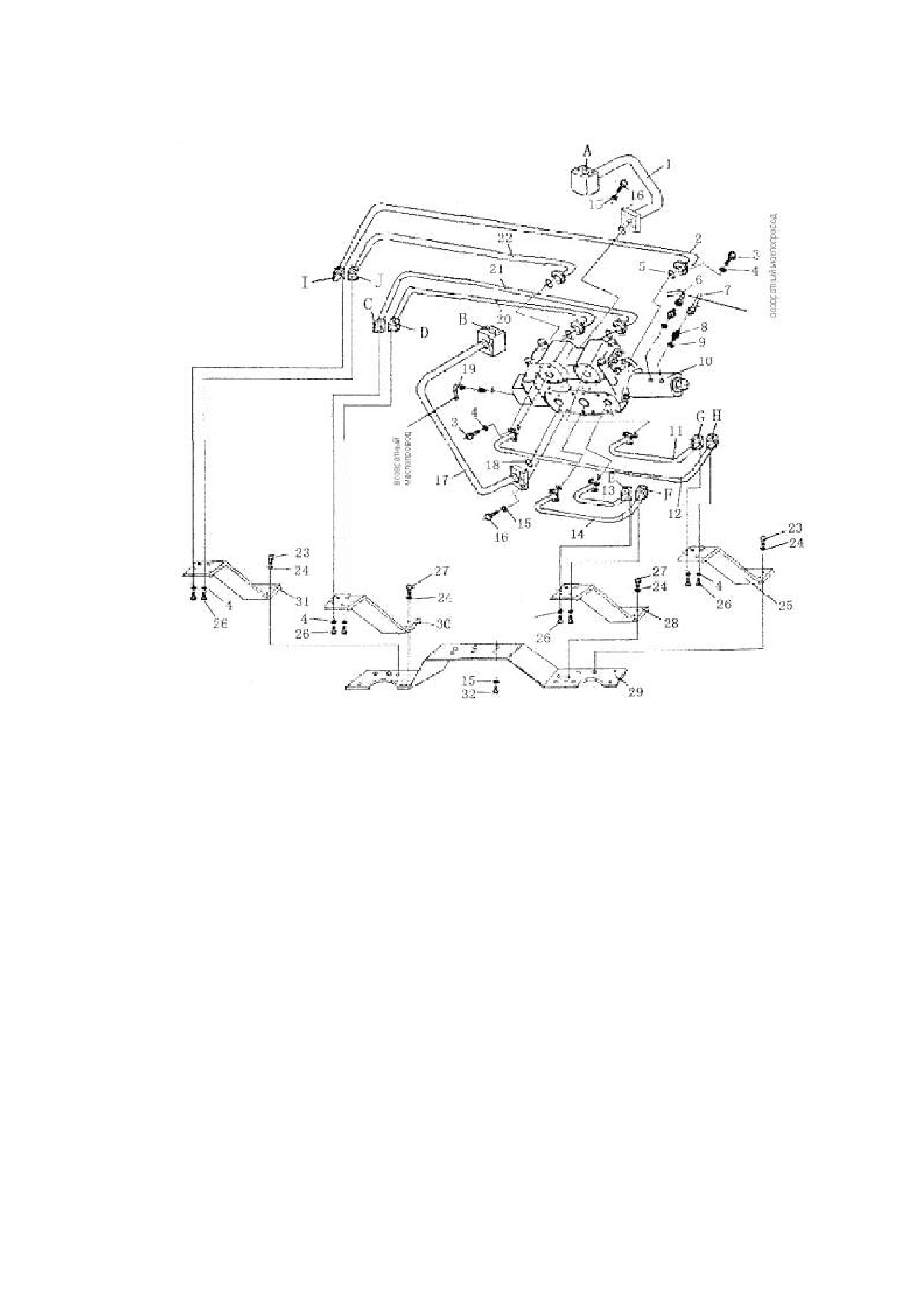

СИСТЕМА ГИДРАВЛИЧЕСКОГО ТРУБОПРОВОДА РЫХЛИТЕЛЯ С
ОДИНОЧНОЙ СТОЙКОЙ (4/5)
№
Условное
наименование
количество
п/п
наименование
1
23Y-89-12600
труба
1
2
23Y-89-12700
труба
1
3
01010-50830
болт
32
4
01602-20825
шайба
32
5
07000-13025
кольцо
8
6
07102-20322
труба
1
7
07113-00322
труба
1
8
23Y-89-10007
штуцер трубы
3
9
JB1002-77
шайба
3
10
23Y-89-13400
селекторный клапан
1
11
23Y-89-11300
труба
1
12
23Y-89-11400
труба
1
13
23Y-89-11200
труба
1
14
23Y-89-11100
труба
1
15
01602-21030
шайба
16
16
01010-51035
болт
22
17
23Y-89-12600
труба
1
18
07000-13032
кольцо
2
19
07102-20315
труба
1
20
23Y-89-13200
труба
1
21
23Y-89-13300
труба
1
22
23Y-89-12800
труба
1
23
01010-51250
болт
6
24
01602-21236
шайба
18
25
23Y-89-11600
держатель
1
26
01010-50825
болт
16
27
01010-51225
болт
8
28
23Y-89-11500
держатель
1
29
23Y-89-13100
держатель
1
30
23Y-89-12900
держатель
1
31
23Y-89-13000
держатель
1
32
01010-51025
болт
6

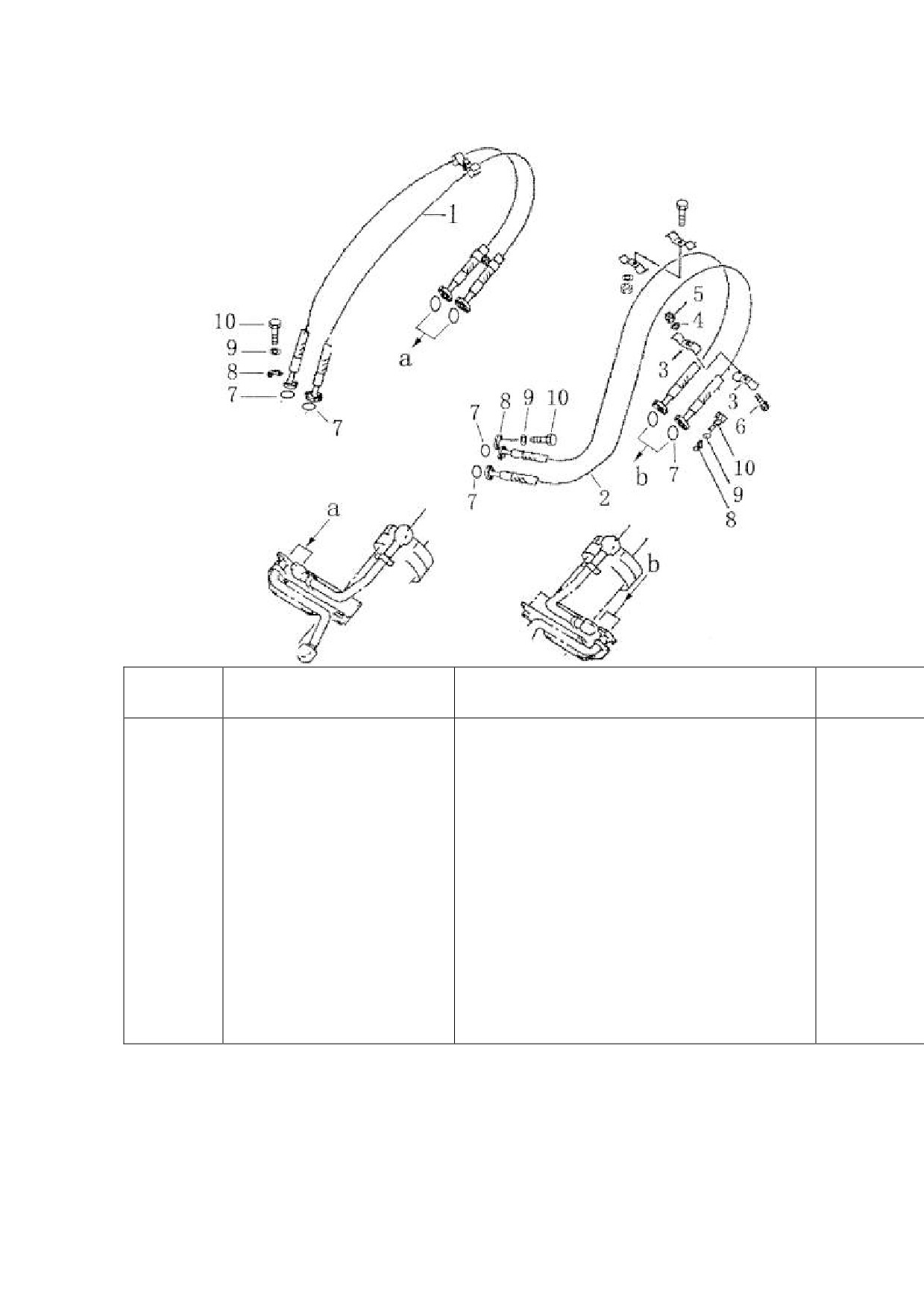

СИСТЕМА ГИДРАВЛИЧЕСКОГО ТРУБОПРОВОДА РЫХЛИТЕЛЯ С
ОДИНОЧНОЙ СТОЙКОЙ (5/5)
№
Условное
наименование
количество
п/п
наименование
1
07115-00613
рукав
4
2
07115-00616
рукав
4
3
23Y-64-00001
зажим
12
4
01602-21030
шайба
6
5
01580-01008
гайка
6
6
01010-51025
болт
6
7
07000-13025
кольцо
16
8
07371-30638
разделительный фланец
32
9
01602-20825
шайба
64
10
01010-50830
болт
64
ЭЛЕКТРОСИСТЕМА

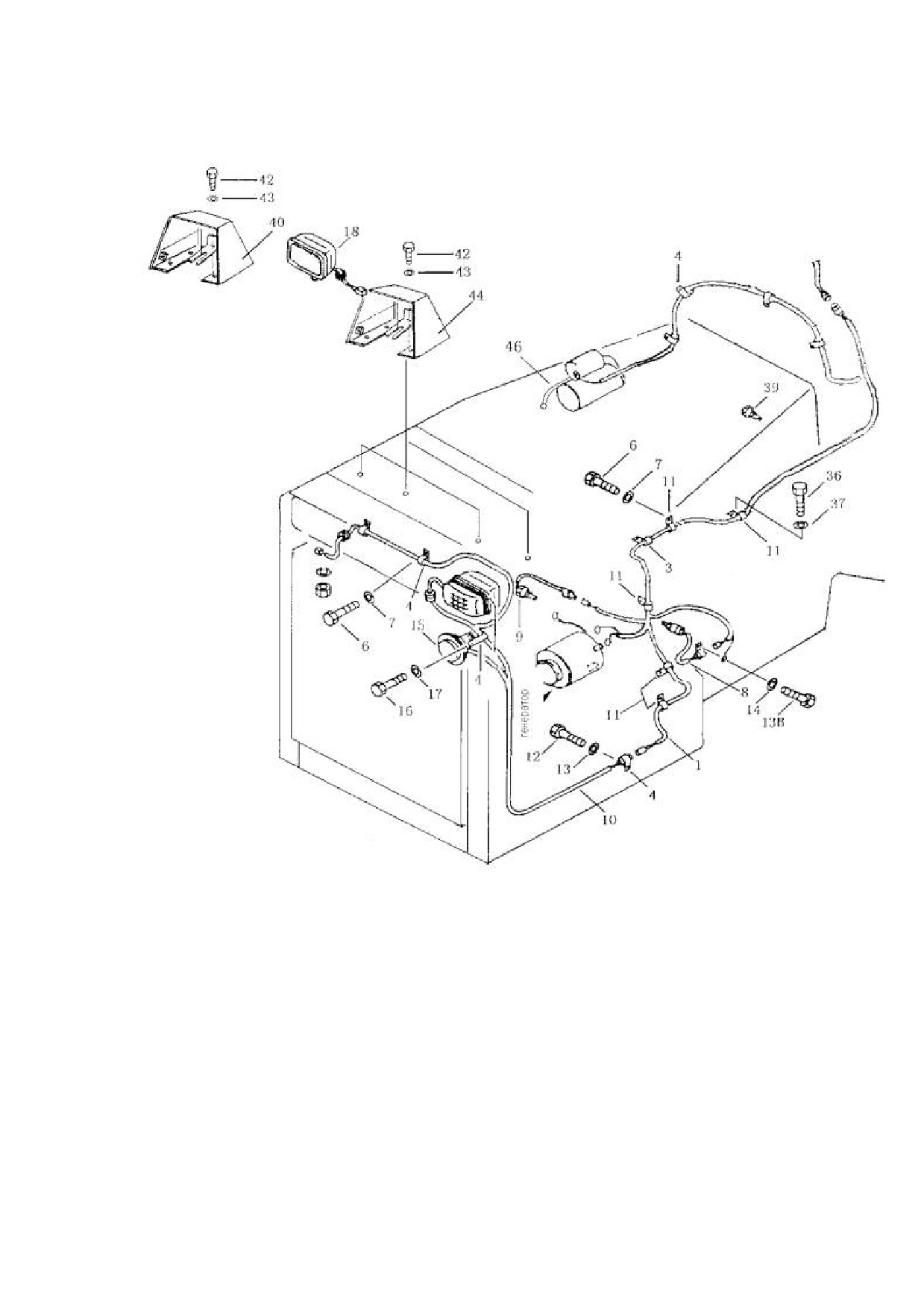

ЭЛЕКТРОСИСТЕМА (1/2)
№
Условное
наименование
количество
п/п
наименование
1
17Y-07В-02000
Провододержатель
1
3
08035-02514
Провододержатель
1
4
08035-01512
Провододержатель
5
6
01010-51220
болт
4
7
01643-31232
шайба
4
8
D2300-00000
индикатор давления
1
9
D2320-00000
индикатор температуры воды
1
10
23Y-07В-07000
группа проводов
1
11
08035-02510
провододержатель
5
12
01010-51220
болт
1
13
01643-31232
шайба
1
14
01643-31032
шайба
1
15
D2711-10500
клаксон
1
16
01010-50820
болт
2
17
01643-30823
шайба
2
18
D2401-07000
большая лампа
2
36
01010-51050
болт
1
37
01643-31032
шайба
1
39
D2160-00800
индикатор воздушного фильтра
1
40
23Y-07В-13000
крышка фары (правой)
1
42
01010-51220
болт
6
43
01643-31232
шайба
6
44
23Y-07В-12000
крышка фары (левой)
1
45
23Y-07С-10000
защитная пластина
2
46
23Y-07В-08000
провод заземления
1

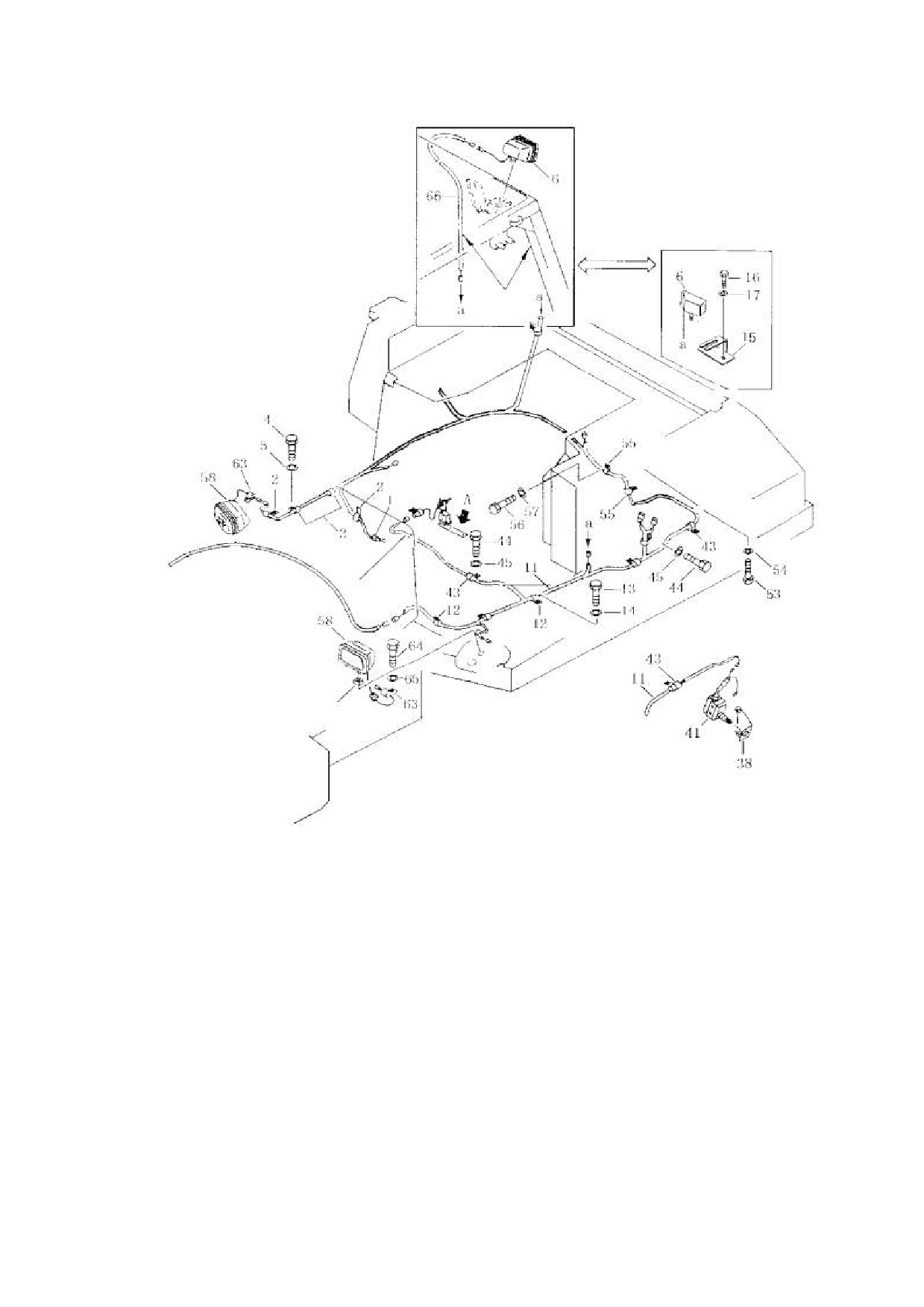

ЭЛЕКТРОСИСТЕМА (2/2)
содержание .. 7 8 9 10 ..
