Shantui каток SR12 / SR12P / YZ12B / YZK12B. Каталог запчастей - часть 2

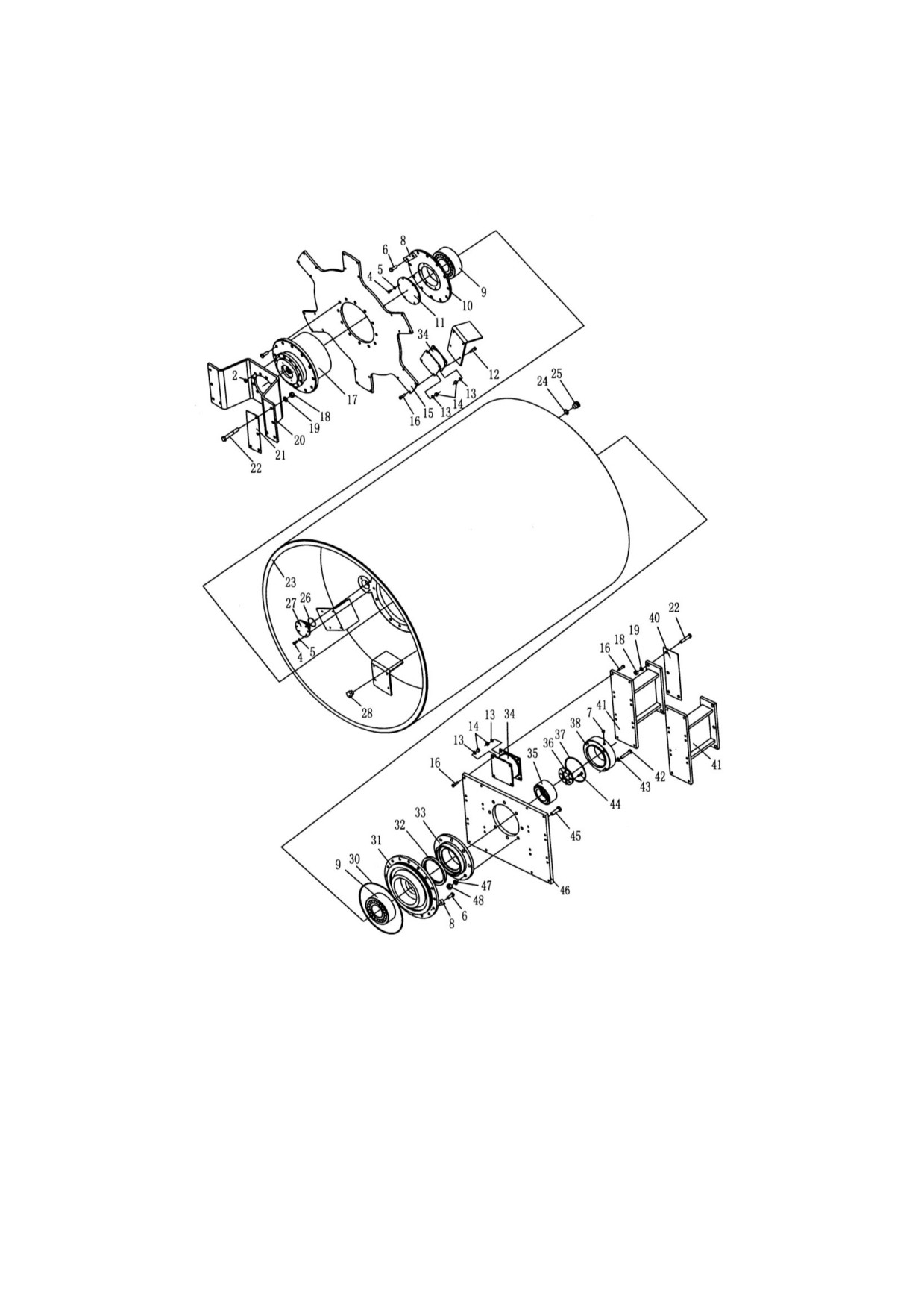

FIG.303
DRUM ASSEMBLY
第 304 图
振动轮总成（2/2）

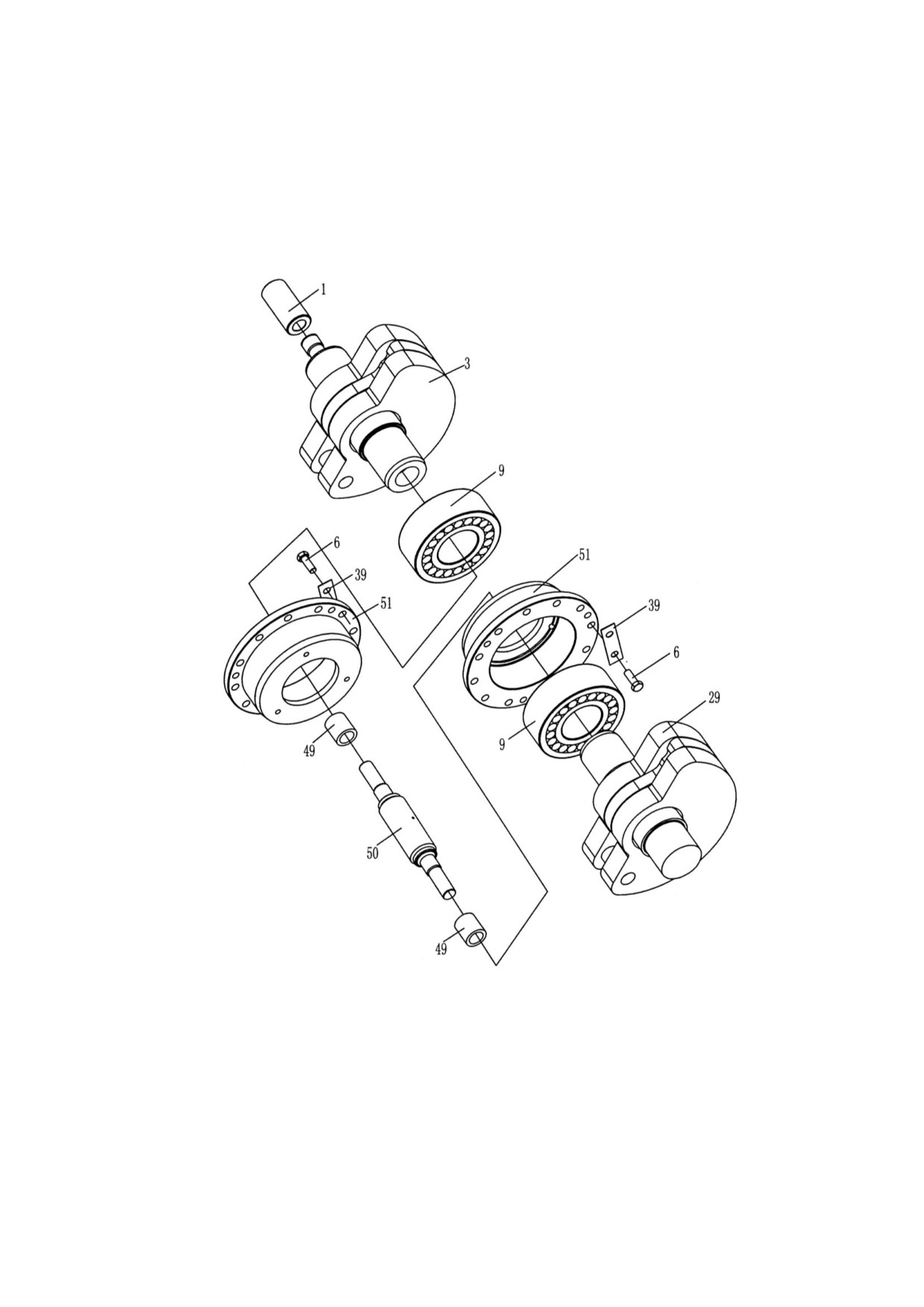

FIG.304
DRUM ASSEMBLY
振动轮总成
DRUM ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
SR12-02-00007
花键套
Spline sheath
1
2
01602-52060
弹簧垫圈
Spring Washer
12
3
SR12-02-40000
右偏心轴
Eccentric shaft right
1
4
01016-31025
螺栓 M10×25
Bolt
10
5
01643-51032
垫圈 10
Washer
10
6
01050-62045
螺栓 M20×1.5×45
Bolt
36
7
07030-00252
通气塞
Plug
1
8
12ZB-09-00005
止动垫片
Stop washer
12
9
SKF
调心滚子轴承 22317
Bearing
4
10
SR12-02-00002
外轴承罩
Hosing
1
11
12ZB-09-00004
轴承盖
Bearing cover
1
12
01016-31235
螺栓 M12×35
Bolt
24
13
01643-31232
垫圈 12
Washer
96
14
01580-01210
螺母 M12
Nut
96
15
12ZB-09-00003
驱动板
Drive plate
1
16
01010-61240
螺栓 M12×40
Bolt
72
17
12ZB-09-10000
减速器
Speed reducer
1
18
01580-02016
螺母 M20
Nut
16
19
01643-32060
垫圈 20
Washer
16
20
SR12-02-00001
转鼓
Torque
1
21
12ZB-09-00024
调整垫片
Regulating washer
3 组
22
01011-62000
螺栓 M20×100
Bolt
16
23
SR12-02-10000
滚轮
Drum
1
24
JB982-77*12
组合垫圈 12
Washer
1
25
16Z-02-00020
六角螺塞 M12*1.25
Hexagonal head
1
26
07000-22065
O 型圈
O-ring
2
27
18JC-02-80000
放油塞
Plug
2
28
18Z-02-90000
视油螺塞
Plug
2
29
SR12-02-20000
左偏心轴
Eccentric shaft left
30
07000-25370
O 型圈
O-ring
2
振动轮总成
DRUM ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
31
SR12-02-00004
右外轴承罩
Housing
1
32
HG4-692-67
油封 SD170×200×18
Seal ring
1
33
SR12-02-00005
轴承罩
Housing
1
34
12ZB-09-30000
减振器
Shock absorber
12
35
GB299-85
双列圆锥滚子轴承 2097722
Bearing
1
36
12ZB-09-00015
盖
Cover
1
37
07000-25185
O 型圈
O-ring
1
38
SR12-02-00008
马达托架
Bracket
1
39
12ZB-09-00007
止动垫圈
Stop washer
6
40
SR12-02-00009
调整垫片
Regulating washer
3 组
41
SR12-02-50000
减振器托架
Bracket
2
42
01016-31250
螺栓 M12×50
Bolt
4
43
01602-51236
垫圈 12
Washer
4
44
01252-61025
内六角螺钉 M10×25
Screw
8
45
01010-61660
螺栓 M16×60
Bolt
8
46
SR12-02-00006
固定板
Fixed plate
1
47
01643-31645
垫圈 16
Washer
8
48
01580-01613
螺母 M16
Nut
8
49
12ZB-09-00010
衬套
Bushing
2
50
SR12-02-30000
驱动轴
Drive shaft
1
51
SR12-02-00003
内轴承罩
Bearing housing inner
1

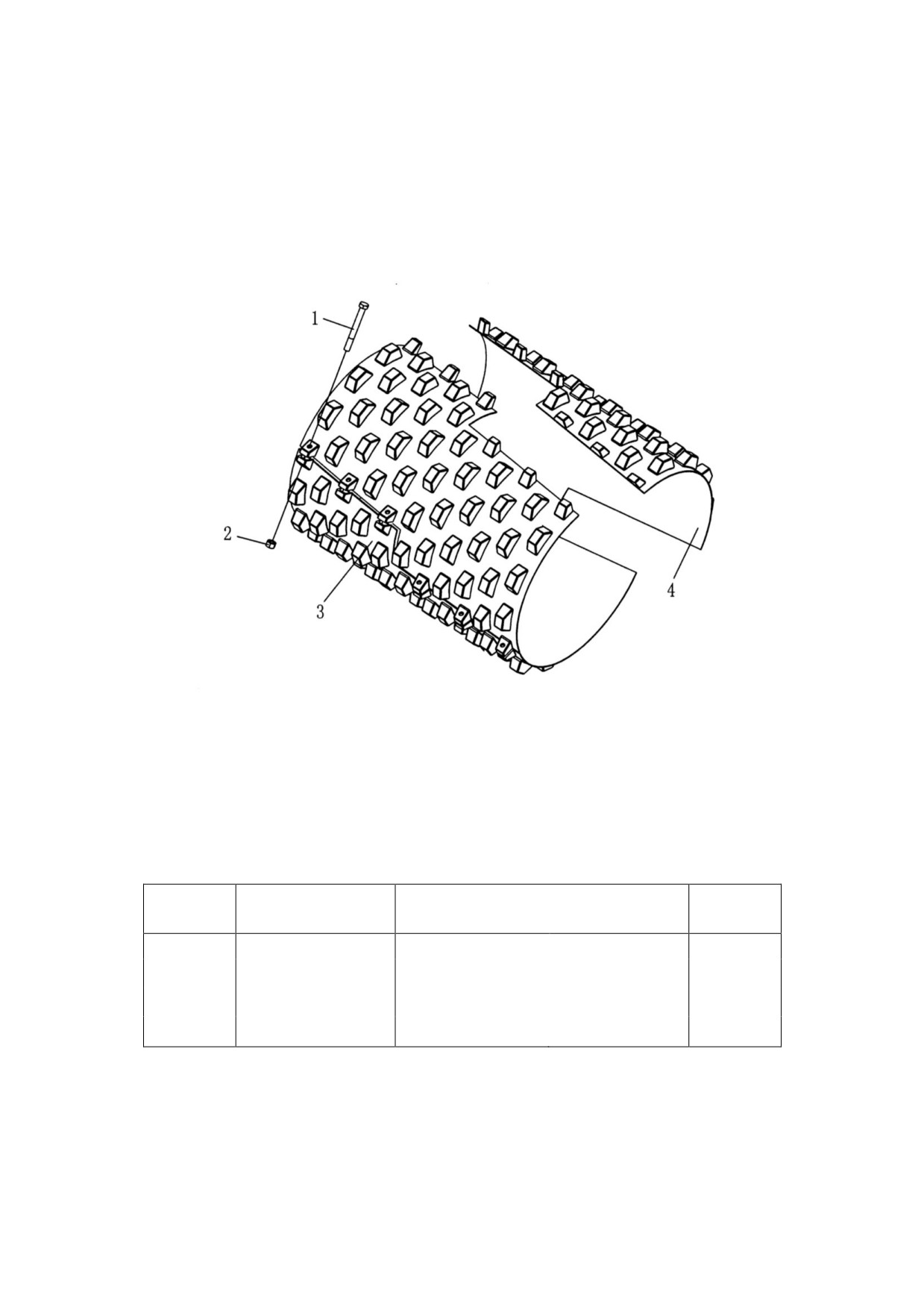

第 305 图 凸块轮总成（SR12P、YZK12B）
FIG.305
PAD FEET DRUM ASSEMBLY
凸块轮总成（SR12P、YZK12B）
PAD FEET DRUM ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
19ZK-03-00001
螺栓
Bolt
18
2
19ZK-03-00002
螺母
Nut
18
3
12ZB-24K-01000
弯板(1)
Plate
2
4
12ZB-24K-02000
弯板(2)
Plate
1

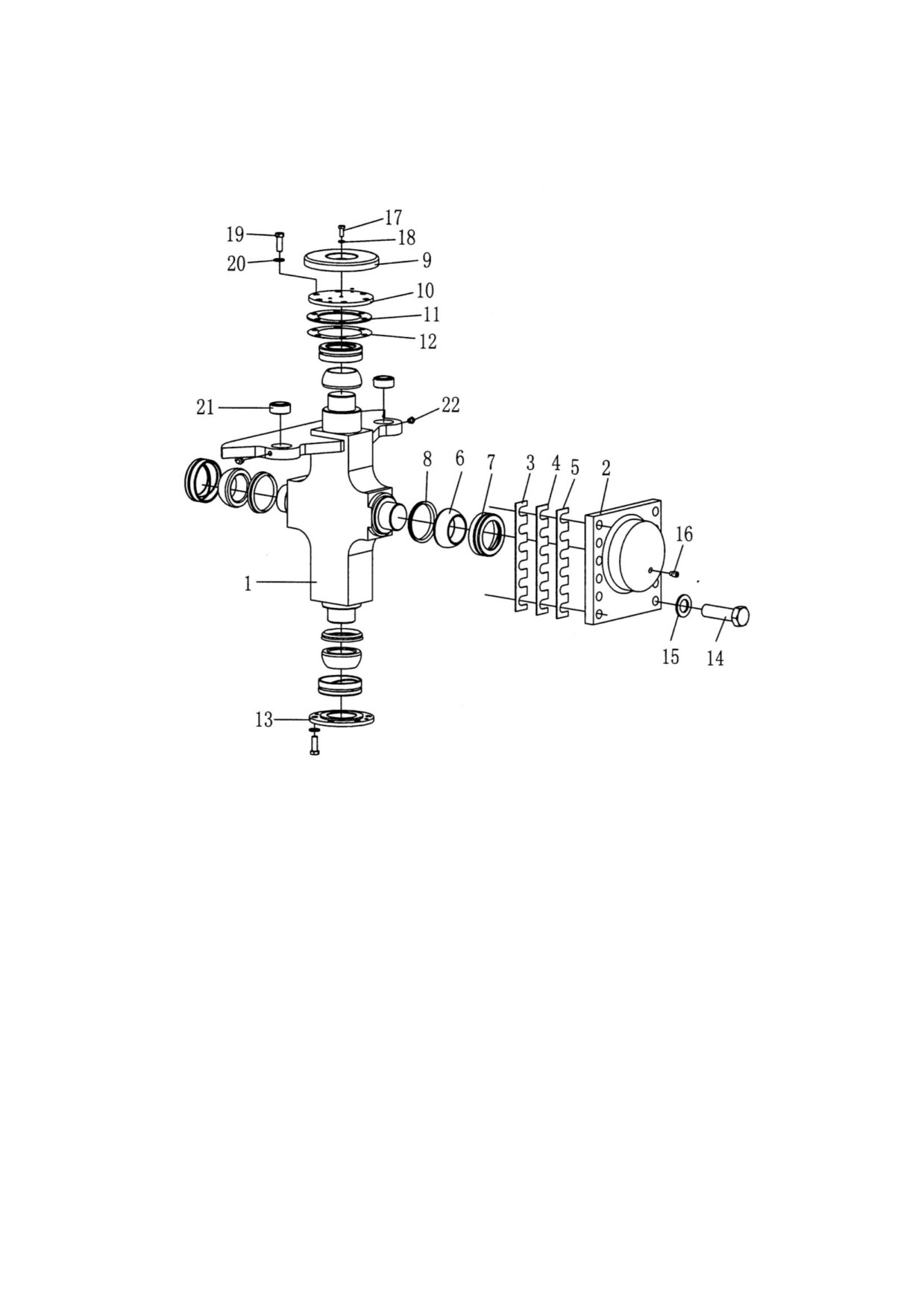

第 306 图
铰接总成
FIG.306 ARTICULATE DEVICE
铰接总成
ARTICULATE DEVICE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
18J-06-10000
转向铰链
Steering hitch
1
2
16Z-06-00001
转向铰链盖
Cover
1
3
16Z-06-00002
调整垫片
Regulating shim
2
4
16Z-06-00003
调整垫片
Regulating shim
2
5
16Z-06-00004
调整垫片
Regulating shim
2
6
16Z-06-00005
转向较
Steering hitch
4
7
16Z-06-00006
转向较盖
Steering hitch
4
8
16Z-06-00007
V 形密封圈
V-seal ring
3
9
16Z-06-00008
罩盖
Cover
1
10
12ZB-07-00012
盖
Cover
1
11
16Z-06-00010
调整垫片
Regulating shim
2
12
12ZB-07-00011
调整垫片
Regulating shim
1 组
13
12ZB-07-00009
盖
Cover
1
14
01010-32070
螺栓 M20×70
Bolt
12
15
01643-32060
垫圈 20
Washer
12
16
01310-21216
螺钉 M12×16
Screw
3
17
01010-30810
螺栓 M8×10
Bolt
1
18
01643-30823
垫圈 8
Washer
1
19
01010-31230
螺栓 M12×30
Bolt
12
20
01643-31232
垫圈 12
Washer
12
21
GB304.6-81
关节轴承 GE30ES-2RS
Bearing
2
22
07020-10121
油杯 M10×1
Grease fitting
2

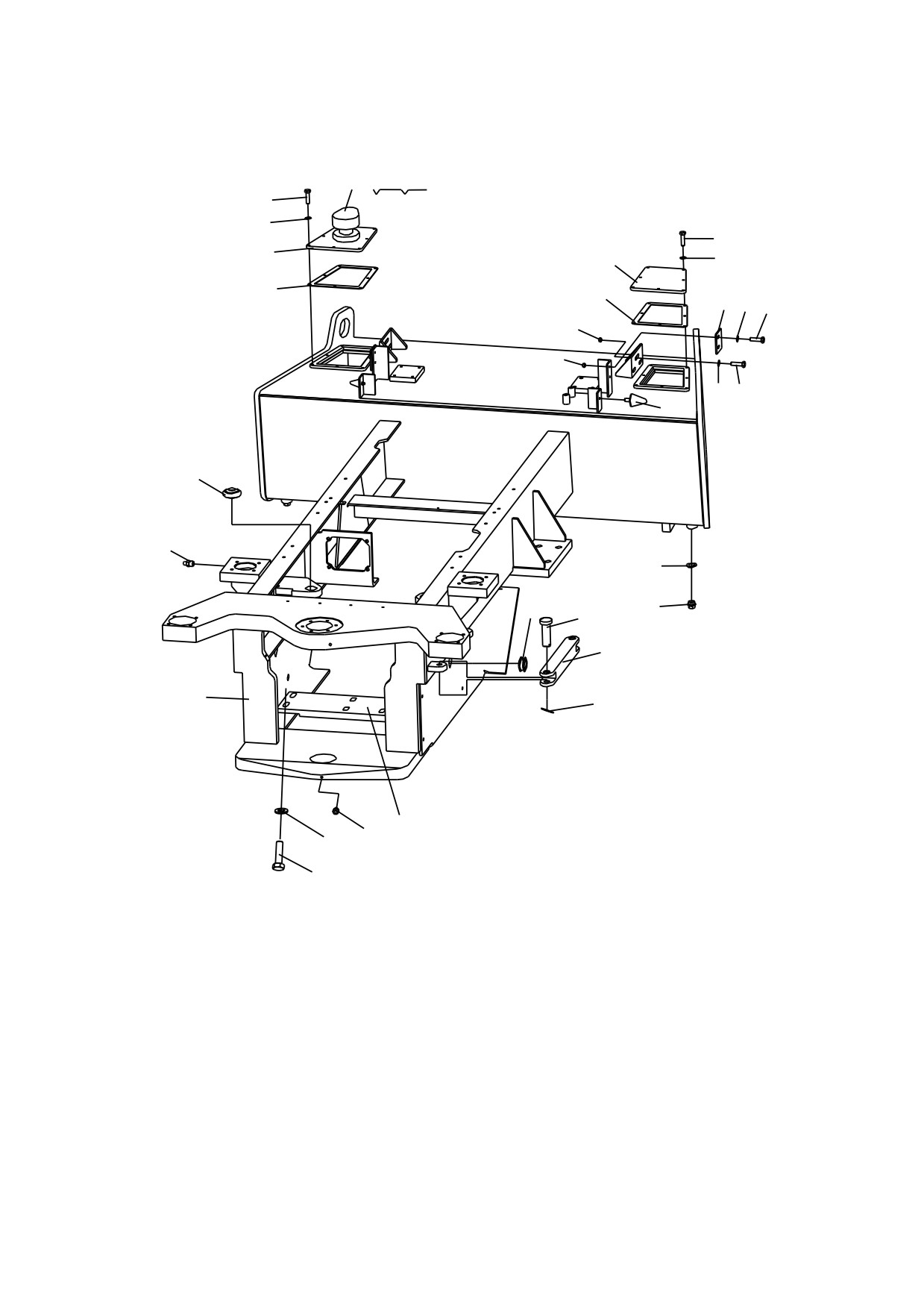

第 307 图 后机架总成
FIG.307
REAR FRAME
12 13
8
8
7
8
6
9
7
5
5
15 7 14
16
17
2425
10
4
3
18
23
19
20
21
2
22
11
1
27
26
后机架总成
REAR FRAME
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
07021-01090
油杯 M10×1
Grease fitting
2
2
12ZB-06-20000
后机架
Rear frame
1
3
07020-01021
油杯 M10×1
Grease fitting
2
4
GB304.6-81
关节轴承 GE30ES-2RS
Rod end bearing
2
5
12ZB-06-00006
密封垫
Rubber washer
2
6
12ZB-06-50000
注油口
Fuel lock
1
7
07056-16461
滤网
strainer
1
8
01010-50816
螺栓 M8×16
Bolt
14
9
12ZB-06-00007
盖板
Plate
1
10
18J-05-04000
减振座
Shock absorber seat
2
11
12ZB-06-00009
连接板
plate
1
12
16Y-04C-02000
锁
Lock
13
12ZB-06-30000
油尺
Oil level
14
01010-50820
螺栓 M8×20
Bolt
4
15
12ZB-06-00004
锁扣
Lock
2
16
01580-11008
螺母 M10
Nut
6
17
01580-00806
螺母 M8
Nut
6
18
07002-02434
O 型圈
O-ring
2
19
07044-12412
螺塞
Bolt
2
20
16Z-05-00002
销轴
Lock shaft
2
21
12ZB-06-00008
转向锁
Turning lock
1
22
04052-11664
弹簧销
Spring Pin
2
23
12ZB-06-00001
胶套
Sheath
2
24
01643-31032
垫圈 10
Washer
6
25
01010-51035
螺栓 M10×35
Bolt
6
26
01010-51645
螺栓 M16*45
bolt
4
27
01643-31645
垫圈 16
Washer
4

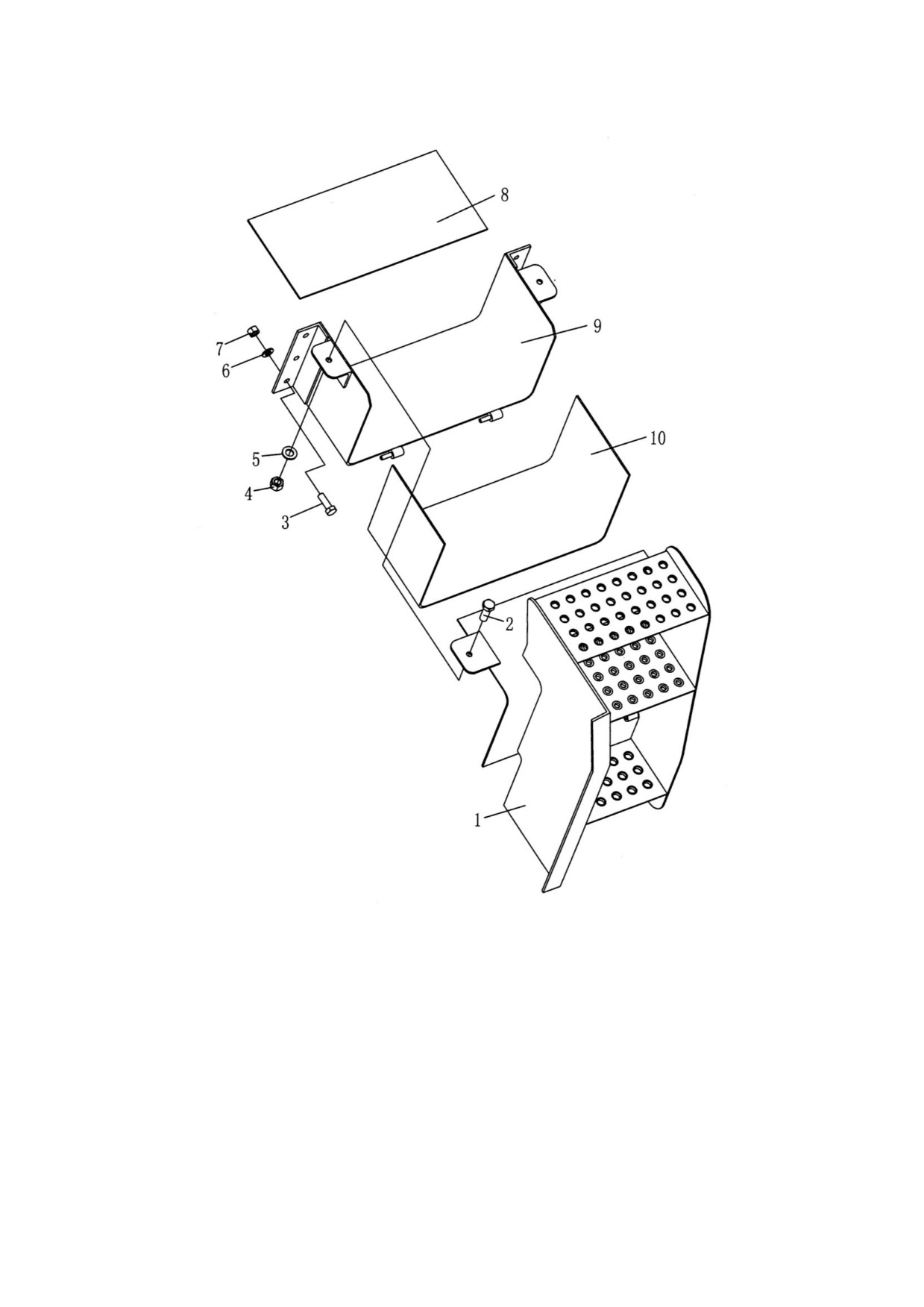

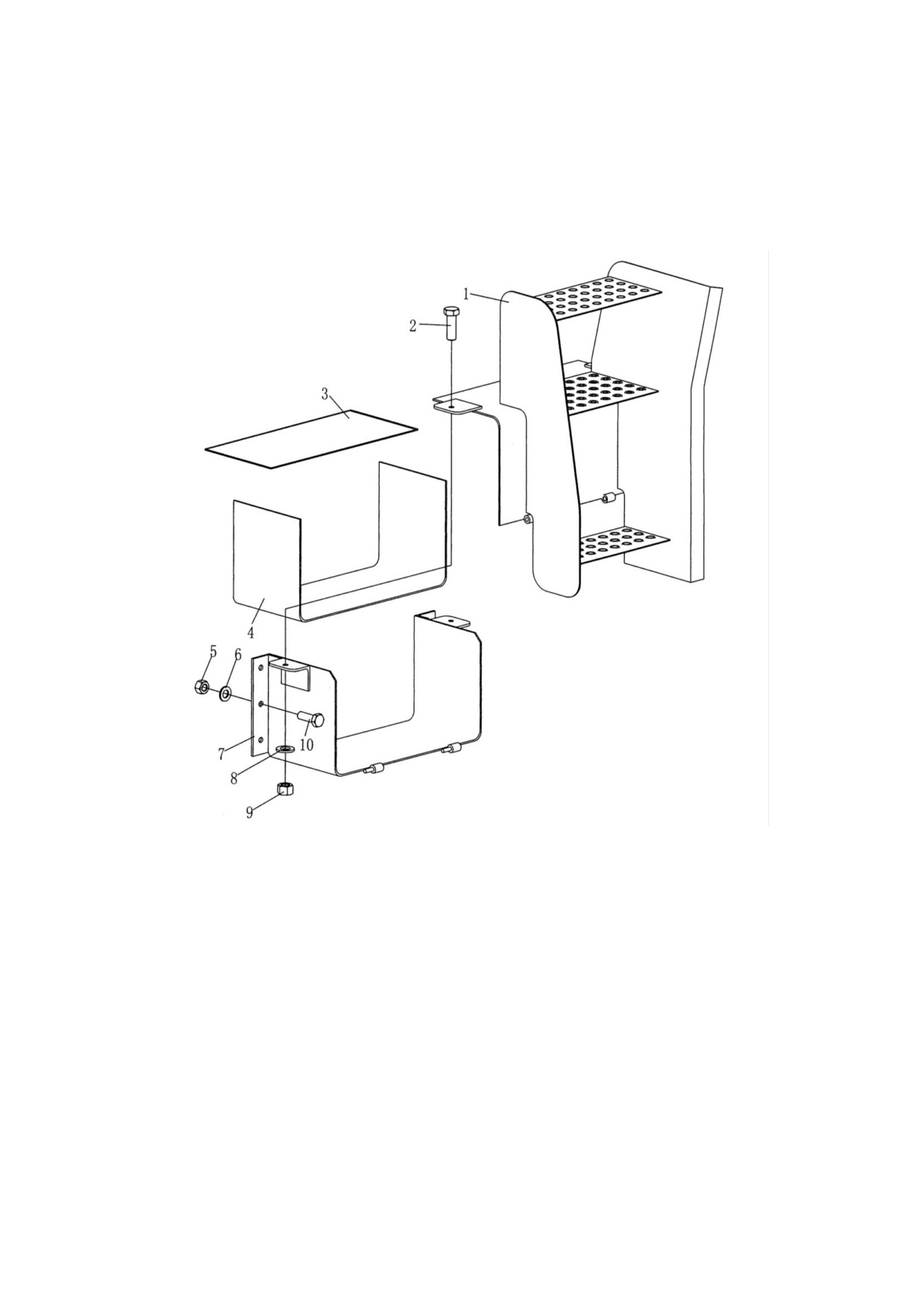

第 308 图
左踏板
FIG.308 LEFT FOOTPLATE
左踏板
LEFT FOOTPLATE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-23-01000
箱盖
Cover
1
2
01010-51235
螺栓 M12×35
Bolt
2
3
12ZB-23-00001
橡胶垫
Washer
1
4
12ZB-23-00002
橡胶垫
Washer
1
5
01580-31008
螺母 M10
Nut
4
6
01643-31032
垫圈 10
Washer
4
7
12ZB-23-02000
箱体
Housing
1
8
01643-31232
垫圈 12
Washer
2
9
01580-31210
螺母 M12
Nut
2
10
01010-51030
螺栓 M10×30
Bolt
4
第 309 图
右踏板
FIG.309 RIGHT FOOTPLATE
右踏板
RIGHT FOOTPLATE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-24-01000
箱盖
Cover
1
2
01010-51235
螺栓 M12×35
Bolt
2
3
01010-51030
螺栓 M10×30
Bolt
4
4
01580-31210
螺母 M12
Nut
2
5
01643-31232
垫圈 12
Washer
2
6
01643-31032
垫圈 10
Washer
4
7
01580-31008
螺母 10
Nut
4
8
12ZB-23-00001
橡胶垫
Washer
1
9
12ZB-24-02000
箱体
Housing
1
10
12ZB-23-00002
橡胶垫
Washer
1
传动部件
DRIVER ASSEMBLY

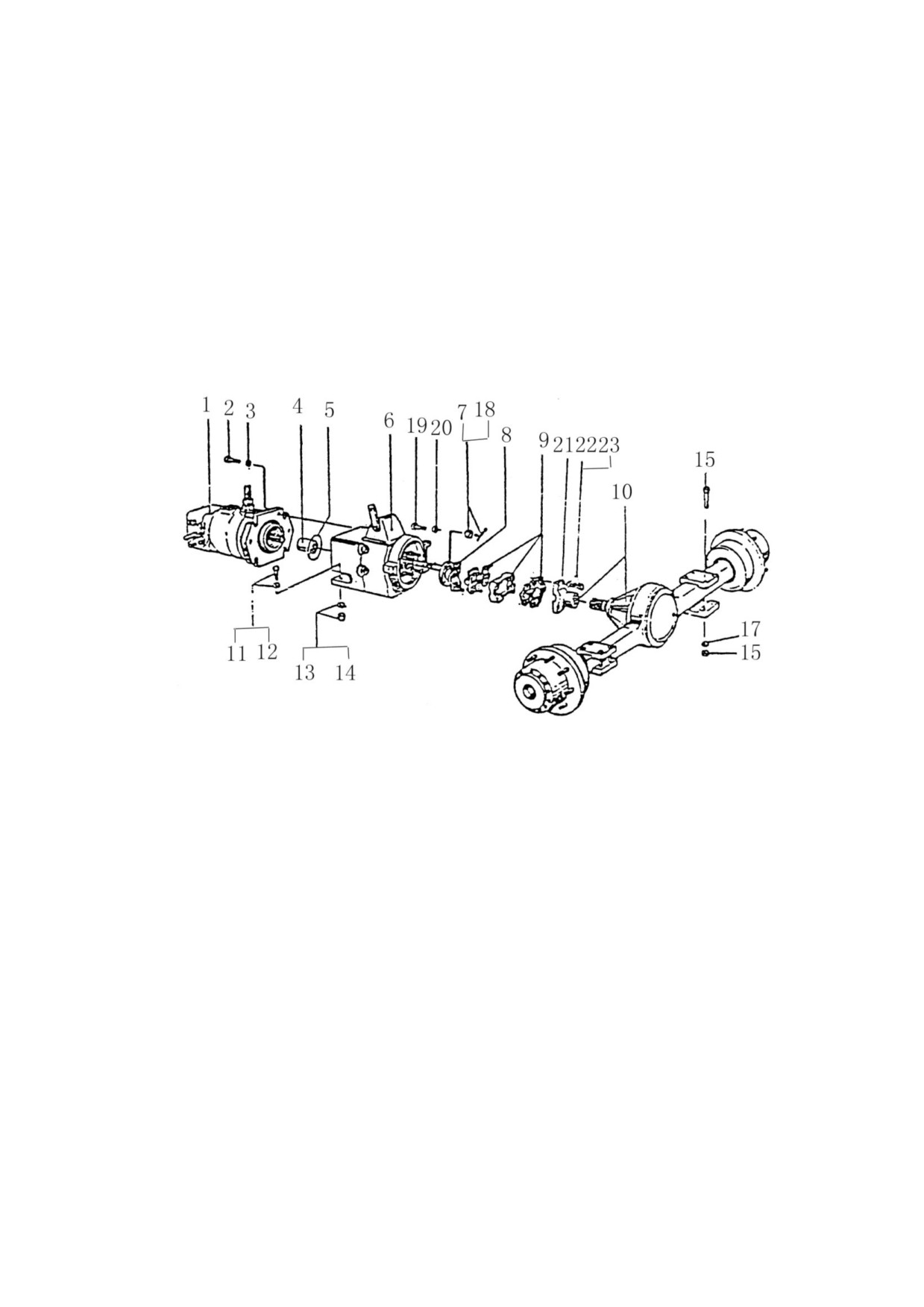

第 201 图
传动系统
FIG.201 TRANSMISSION SYSTEM
传动系统
TRANSMISSION SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-05-07000
驱动马达
Hydr motor
1
2
01010-51245
螺栓 M12*45
Bolt
4
3
01602-51236
垫圈 12
Washer
4
4
12Z-14-00008
花键套
Splined sleeve
1
5
07000-12125
O 型圈 D125*3.1
O-ring
1
6
12Z-14-00000
三速变速箱总成
Three-speed gear box
1
7
01582-01008
螺母 M10
Nut
4
8
12Z-14-00010B
联接法兰
Connecting flange
1
9
12ZB-04-00000
万向节总成
Universal joint
1
10
12ZB-03-01000
驱动桥总成
Wheel axle
1
11
01010-31680
螺栓 M16*80
Bolt
4
12
01602-21648
垫圈 16
Spring washer
4
13
01641-21626
垫圈 16
Washer
4
14
01582-01613
螺母 M16
Nut
4
15
12ZB-03-00003
螺栓
Bolt
8
16
GB6171-86
螺母 M24*2
Nut
8
17
01602-12472
垫圈 24
Spring washer
8
18
04050-12526
销 2.5*55
Pin
4
19
01010-31055
螺栓 M10*55
Bolt
4
20
01602-11030
垫圈 10
Washer
4
21
12ZB-03-00010
联接盘总成
Connecting flange
1
22
01602-51030
垫圈 10
Spring washer
8
23
01016-31030
螺栓 M10*30
Bolt
8

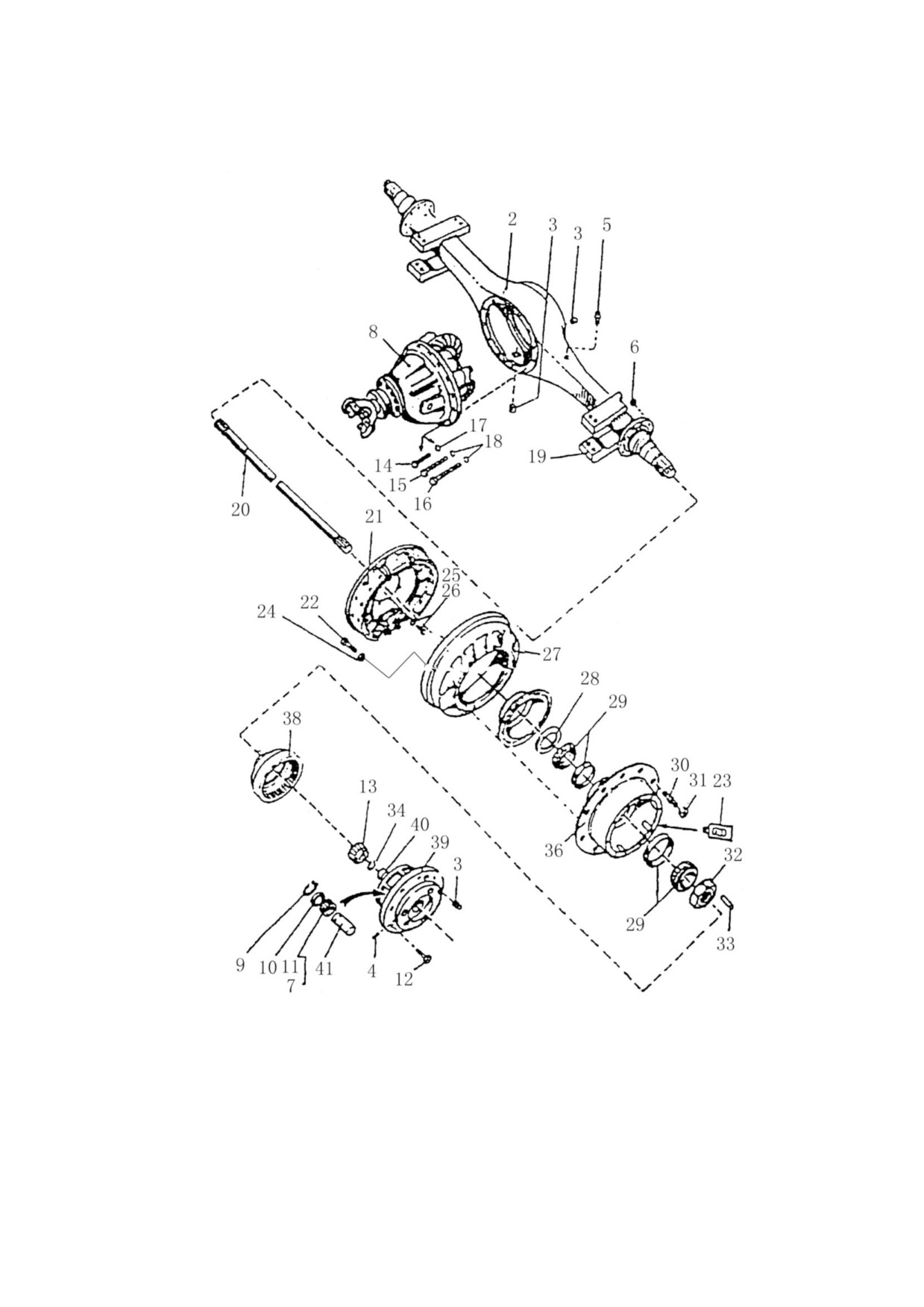

第 202 图
驱动桥
FIG.202 DRIVE BRIDGE
驱动桥
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
驱动桥
Drive bridge
1
2
桥体
Drive bridge
1
3
加油螺塞 ZG3/4
Filling plug
4
4
GB78-76
螺钉 M8*12
Stop screw
6
5
排气阀
Discharge valve
1
6
GB52-76
螺母 M14
Nut
16
7
ZBH46001-87
轴承 JH-4035
Bearing
6
8
主减速器
Main speed reducer
1
9
GB894-76
拦圈 40
Retainer ring
6
10
挡圈 40
Retainer ring
6
11
行星轮
Planet gear
6
12
GB30-70
螺栓 M12
Bolt
32
13
太阳轮
Sun gear
2
14
GB21-76
螺栓 M12*35
Bolt
12
15
GB21-76
螺栓 M10*35
Bolt
2
16
GB21-76
螺栓 M10*55
Bolt
2
17
GB97-76
垫圈 12
Washer
12
18
GB97-76
垫圈 10
Washer
4
19
托块
Support or plate
2
20
传动轴
Shaft
2
21
NJ130-3502040/3502140
制动器
Break
2
22
GB52-76
螺栓 M16*40
Bolt
2
23
密封胶
Seal gum
按需
24
GB97-76
垫圈 16
Washer
20
25
GB848-76
垫圈 14
Washer
16
26
GB21-76
螺母 M14
Nut
16
27
01.4.1.2-1
制动鼓
Break drum
2
28
HG4-602-67
油封 PG100*140*12
Oil seal
4
29
GB297-64
轴承 2007117
Bearing
16
30
轮辋螺栓
Wheel bolt
16
31
轮辋螺母
Wheel nut
2
32
销紧螺母
lock nut
1
DRIVE BRIDGE
驱动桥
DRIVE BRIDGE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
33
GB297-64
销 6*22
Pin
2
34
弹性挡圈
Critic
2
35
轮毂
Hub
2
36
内齿轮
Internal gear
2
37
行星架
Planet carrier
2
38
止推块
Thrust block
2
39
行星轴
Shaft
6

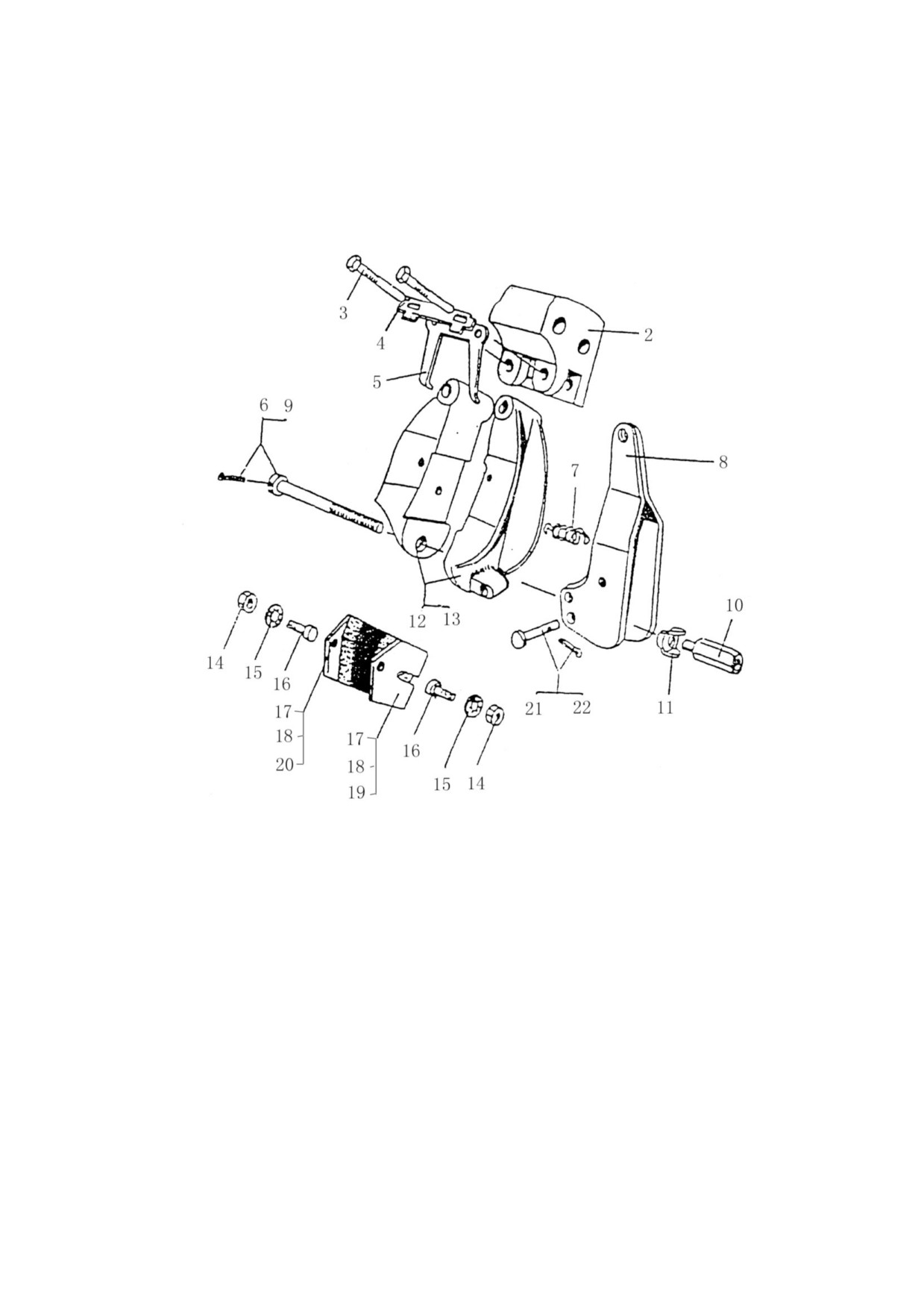

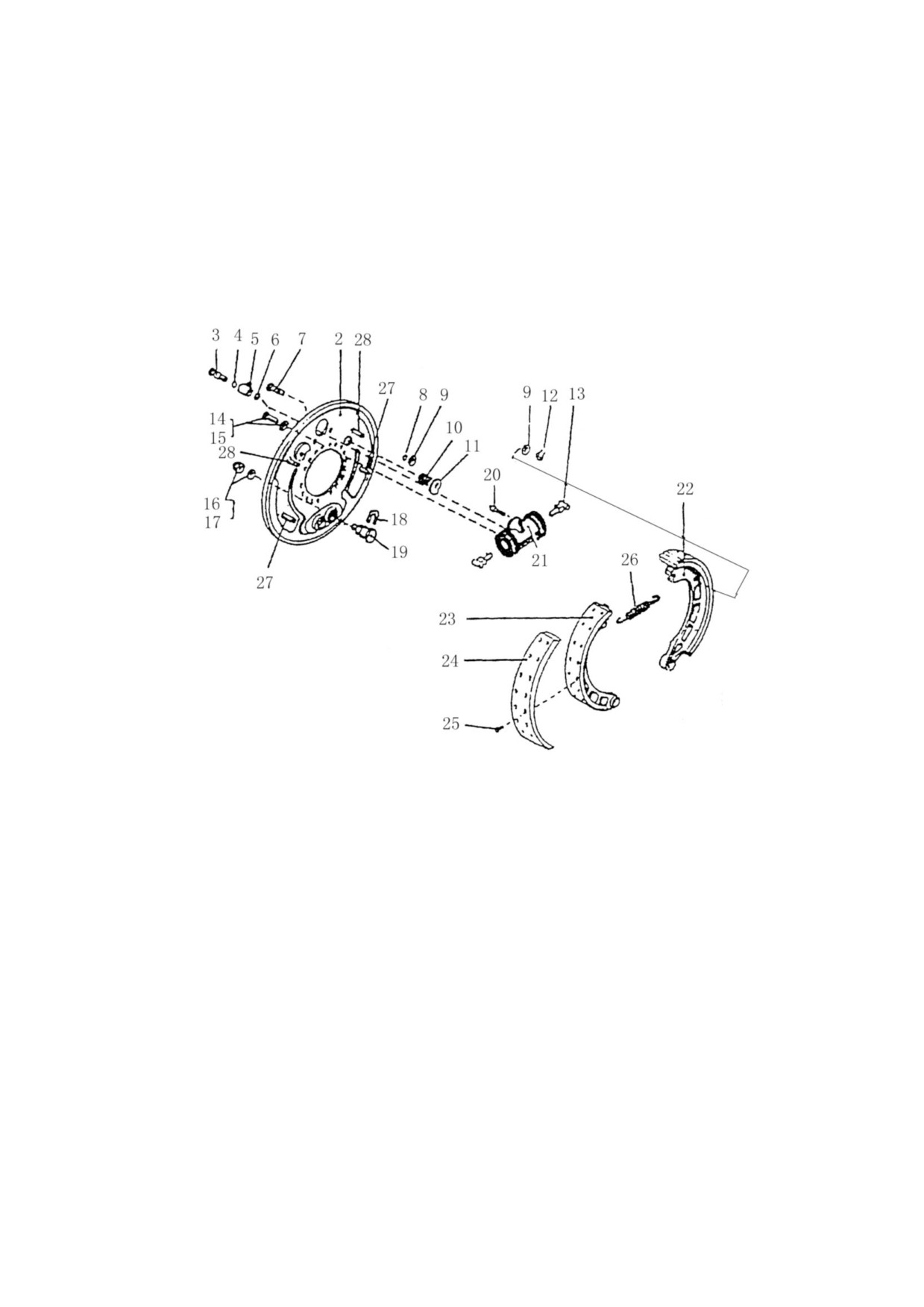

第 203 图 制动器
FIG.203
BRAKE
制动器
BRAKE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
NJ30-3502040/3502140
制动器
Brake
2
2
制动盘总成
Brake disc assembly
2
3
螺套
Bush
2
4
垫圈
Washer
2
5
进油接头
Oil inlet
2
6
垫圈
Washer
2
7
凸轮固定销
Pin
4
8
GB96-76
垫圈 12
Washer
4
9
GB96-76
垫圈 18
Washer
16
10
弹簧
Spring
11
凸轮
Cam
4
12
挡环
Retainer ring
4
13
推杆
Handspike
8
14
GB21-76
螺栓 M10*20
Bolt
4
15
GB848-76
垫圈 10
Washer
4
16
GB52-76
螺母 M20*1.5
Nut
4
17
GB93-76
垫圈 20
Washer
4
18
挡圈
Washer
4
19
偏心轴
Centric shaft
4
20
回油接头
Joint
2
21
制动分泵
Brake pump
2
22
制动蹄总成
Brake shoe assembly
4
23
制动蹄
Brake shoe
4
24
摩擦带
Belt
4
25
GB875-76
铆钉 4*12
Rivet
72
26
复位弹簧
Spring
2
27
制动蹄支销
Pin
4
28
制动蹄支销
Pin
4

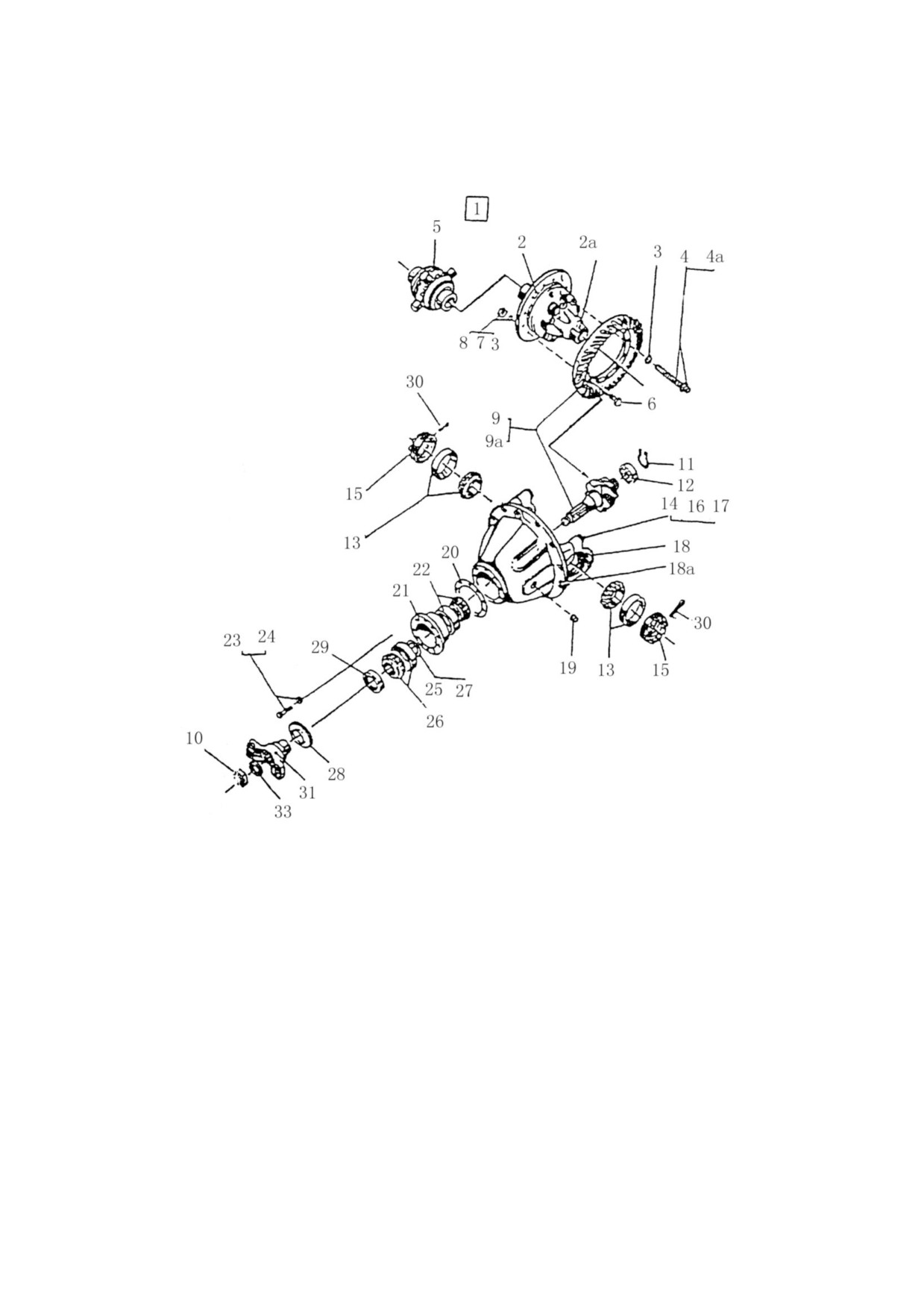

第 204 图
主减速器
FIG.204
MAIN SPEED REDUCER
主减速器
MAIN SPEED REDUCER
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
主减速器
Main speed reducer
1
2
差速器(左)
Differential case
1
2a
差速器(右)
Differential case
1
3
GB848-76
垫圈 12
Washer
20
4
GB52-76
螺栓 M12*80
Bolt
8
4a
GB343-82
钢丝φ1.8*300
Steel wire
4
5
差速器
Differential case
1
6
GB30-76
螺钉 M12*1.5*40
Screw
12
7
止动垫圈
Stop washer
6
8
GB52-76
螺母 M12*1.5
Nut
12
9
主动齿轮
Drive gear
1
10
螺母
Nut
1
11
GB894-76
挡圈 25
Snap ring
1
12
轴承 102305
Bearing
1
13
轴承 7813
Bearing
1
14
GB32-76
螺栓 M16*85
Bolt
4
15
调整螺母
Adjusting nut
2
16
GB97-76
垫圈 16
Washer
4
17
GB343-76
钢丝φ1.8*350
Steel wire
2
18
轴承盖
Cover
2
18a
轴承座
Bearing housing
1
19
磁性螺塞
Filling plug
1
20
调整垫
Shim
1
21
轴承座体
Bearing housing
1
22
GB298-64
轴承 27709
Bearing
1
23
GB30-76
螺栓 M10*40
Bolt
8
24
GB93-76
垫圈 10
Washer
8
25
调整垫
Shim
8
26
GB298-64
轴承 27308
Bearing
1 组
27
调整垫
Shim
1
28
后罩壳
Cover
1
29
HG4-692-69
油封 SG55*82*12.7
Seal ring
1
30
开口销
Cotter pin
2
31
法兰
Connecting flange
1
32
调整垫
Shim
1
第 205 图
手刹车装置
FIG.205
HAND BRAKE
手刹车装置
HAND BRAKE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12Z-14-02000
刹车装置
Disc brake equipment
1
2
12Z-14-02017
支架
Bracket
1
3
12Z-14-02018
螺钉
Screw
2
4
12Z-14-02019
压板
Lock plate
1
5
12Z-14-02020
叉
Fork
1
6
12Z-14-02015
销钉
Pin
1
7
12Z-14-02014
弹簧
Spring
1
8
12Z-14-02016
控制杆
Control lever
1
9
04050-02040
销 2*40
Pin
1
10
12Z-14-02011
连接螺母
Link Nut
1
11
12Z-14-02012
连接套
Link sleeve
1
12
12Z-14-02002
刹车板(左)
Brake shoe
1
13
12Z-14-02007
刹车板(右)
Brake shoe
1
14
01580-00504
螺母 M5
Nut
2
15
GB856-88
垫圈 5
Washer
2
16
12Z-14-02002
螺钉
Screw
2
17
12Z-14-02006
垫板
Washer
2
18
GB869-76
铆钉
River
6
19
12Z-14-02005
刹车块(右)
Brake lining
1
20
12Z-14-02003
刹车块(左)
Brake lining
1
21
04050-02016
销 2*16
Pin
1
22
12Z-14-02010
销钉
Pivot
1

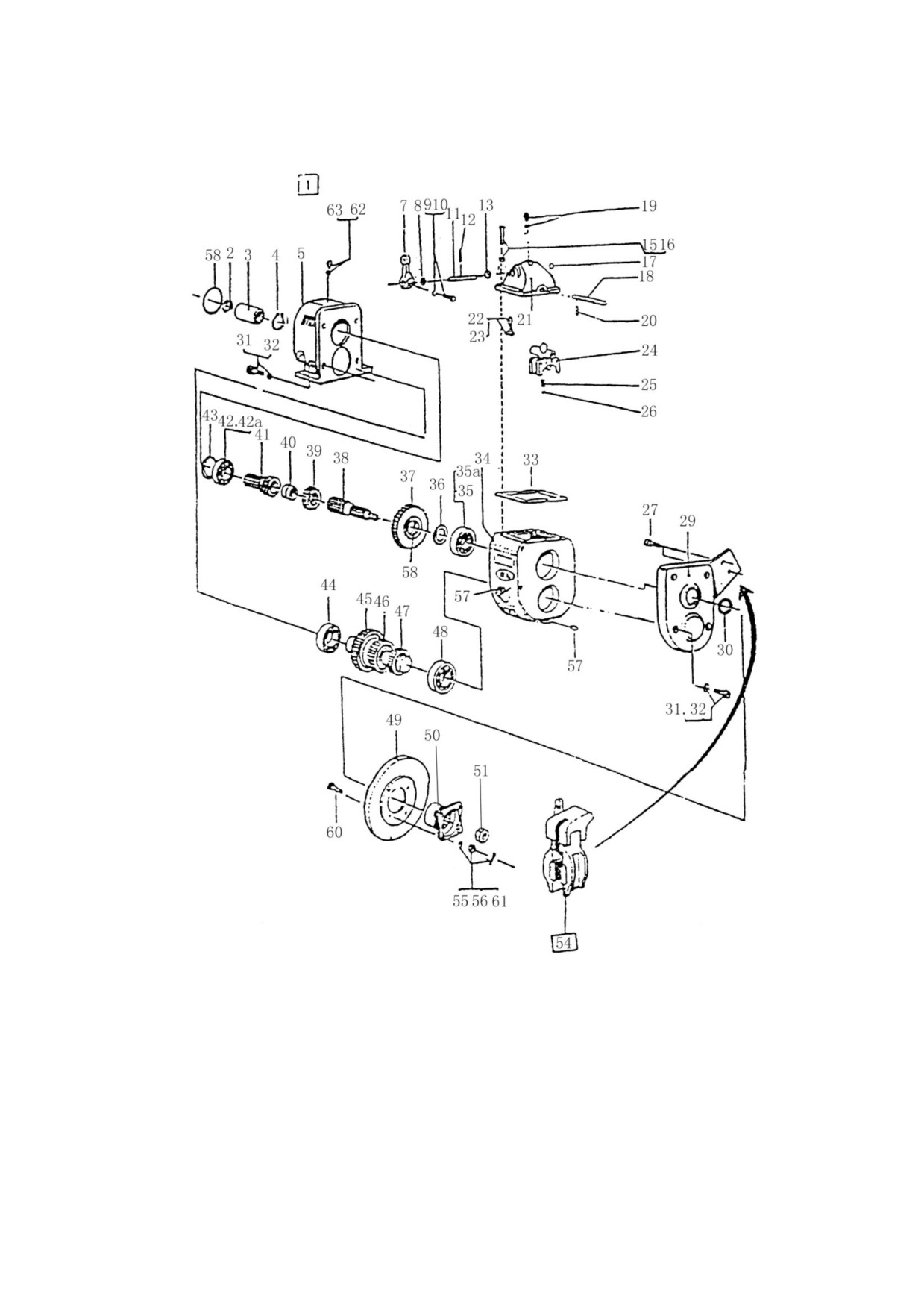

第 206 图
三速变速箱总成
FIG.206
THREE-SPEED GEAR BOX
三速变速箱总成
THREE-SPEED GEAR BOX
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12Z-14-00000
三速变速箱总成
Three-speed gear box
1
2
04065-03212
挡圈 32
Retainer ring
1
3
12Z-14-00020
花键套
Splined sleeve
1
4
04064-06020
挡环 60
Retainer ring
1
5
12Z-01-00021
壳体
Housing
1
7
12Z-14-01012
拨叉操纵柄
Control lever
1
8
HG4-692-67
油封 PD18*30*10
Oil seal
1
9
01016-31022
螺栓 M10*22
Bolt
1
10
01602-01030
垫圈 10
Spring
1
11
12Z-14-01007
轴
Shaft
1
12
04025-00635
弹性销 6*35
Spring pin
1
13
12Z-14-01009
垫圈
Shin
3
15
01010-30818
螺栓 M8*18
Bolt
8
16
01602-00825
垫圈 8
Spring washer
8
17
12Z-14-01006
堵盖
Plug
3
18
12Z-14-01001
拨叉滑动轴
Slide shaft
1
19
07030-00252
通气塞
Valve rivet
1
20
04400-00636
铆钉 6*36
Rivet
1
21
12Z-14-01004
顶盖
Cover
1
22
12Z-14-01001
钢套
Sleeve
1
23
12Z-14-01010
销
Pin
1
24
12Z-14-01011
操纵杆
Fork
1
25
12Z-14-01005
弹簧
Spring
1
26
04260-00952
钢球φ9.5
Ball
1
27
01252-31235
螺钉 M12*35
Screw
2
29
12Z-14-00011
盖板
Cover
1
30
HG4-692-67
油封 PG55*75*12
Oil seal
1
32
01602-21648
垫圈 16
Spring washer
8
31
01010-31680
螺栓 M16*80
Bolt
8
三速变速箱总成
THREE-SPEED GEAR BOX
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
33
12Z-14-00022
密封垫
Gasket
1
34
12Z-14-00012
箱体
Housing
1
35
GB277-89
轴承 50309
Ball bearing
1
35a
GB305-89
弹性卡环 100
Stop ring
1
36
12Z-14-00013
隔离圈
Spacer
1
37
12Z-14-00015
大齿轮
Gear
1
38
12Z-14-00016
花键轴
Splined shaft
1
39
12Z-14-00017
变速齿轮
Gear
1
40
滚针轴承 64805
Needle bearing
1
41
12Z-14-00019
齿轮轴
Shaft with gear
1
42
GB277-89
轴承 50212
Ball bearing
1
42a
04064-06020
挡环 60
Stop ring
1
43
12Z-14-00018
垫片
Washer
1
44
GB276-86
轴承 307
Ball bearing
1
45
12Z-14-00002
大齿轮
Gear
1
46
12Z-14-00003
中齿轮
Gear
1
47
12Z-14-00004
齿轮轴
Gear shaft
1
48
GB276-86
轴承 308
Ball bearing
1
49
12Z-14-00009
制动盘
Break disc
1
50
12Z-14-00008
连接套
Flange
1
51
12Z-14-00004
螺母
Nut
1
54
12Z-14-02000
手刹车机构
Hand brake
1
55
01592-01012
螺母 M10
Nut
4
56
01602-01030
垫圈 10
Washer
4
57
07042-20415
油塞
Plug
2
58
07000-02130
O 型圈
O-ring
1
60
01092-51040
螺栓 M10*1.25*40
Bolt
4
61
04050-02018
销 2*18
Pin
4

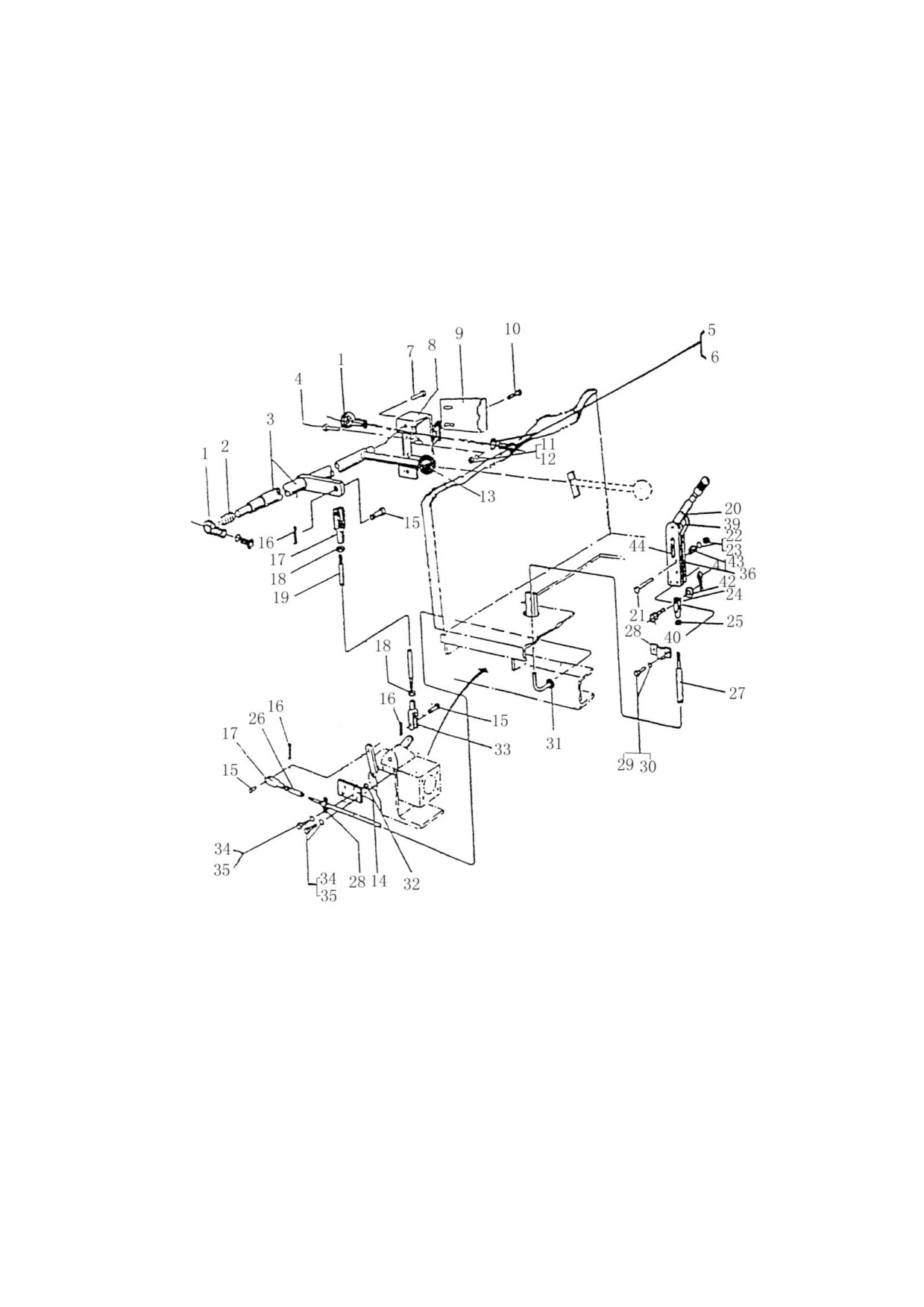

第 207 图
变速操纵系统
FIG.207
SPEED CONTROL SYSTEM
变速操纵系统
SPEED CONTROL SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
04250-51683
关节轴承
Bearing
2
2
12ZB-21-00007
弹簧
Spring
1
3
12ZB-21-10000
连杆臂
Lind arm
1
5
01016-31635
螺栓 M16*35
Bolt
2
6
01643-11660
垫圈 16
Washer
2
7
01016-30816
螺栓 M8*16
Bolt
2
8
12ZB-21-20000
定位块
Bracket
1
9
12ZB-21-00005
挡板
Bracket
1
10
01016-30816
螺栓 M8*16
Bolt
2
11
01643-40823
垫圈 8
Washer
2
12
01580-10806
螺母 M8
Nut
2
13
12ZB-21-00008
手球柄 M16*50
Handle ball
1
14
12ZB-16-00011
板
Clamp
1
15
04205-11026
销轴 10*26
Pivot
2
16
04050-13220
开口销 3.2*20
Cotter pin
2
17
12ZB-16-00012
长叉口板
Fork
1
18
GB6170
六角螺母 M10(左)
Nut
2
19
12ZB-21-00002
杆
Handle
1
20
手柄
Handle
1
21
01016-31055
螺栓 M10*55
Bolt
2
22
01643-31032
垫圈 10
Washer
5
23
01580-01008
螺母 M10
Nut
2
24
12ZB-16-00007
短叉口板
Fork link
1
25
01580-10806
螺母 M8
Nut
2
27
12ZB-16-00013
软轴总成
Brake cable
1
28
12ZB-16-00014
压板
Clamp
2
29
01016-30816
螺栓 M8*16
Bolt
2
变速操纵系统
SPEED CONTROL SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
30
01643-40823
垫圈 8
Washer
4
32
01580-10806
螺母 M8
Nut
1
33
12ZB-21-00004
连杆叉(左旋)
Fork
1
34
01643-30823
垫圈 8
Washer
4
35
01016-50825
螺栓 M8*25
Bolt
4
36
12ZB-16-30000
支板
Support plate
1
39
12ZB-16-00004
推拉板
Link
1
40
12ZB-16-00006
销轴
Pivot
1
41
04050-13216
开口销 3.2*16
Cotter pin
2
42
01643-31032
垫圈 10
Washer
3
43
12ZB-16-00005
隔套
Sleeve
2
44
12ZB-16-00008
支板
Support plate
1

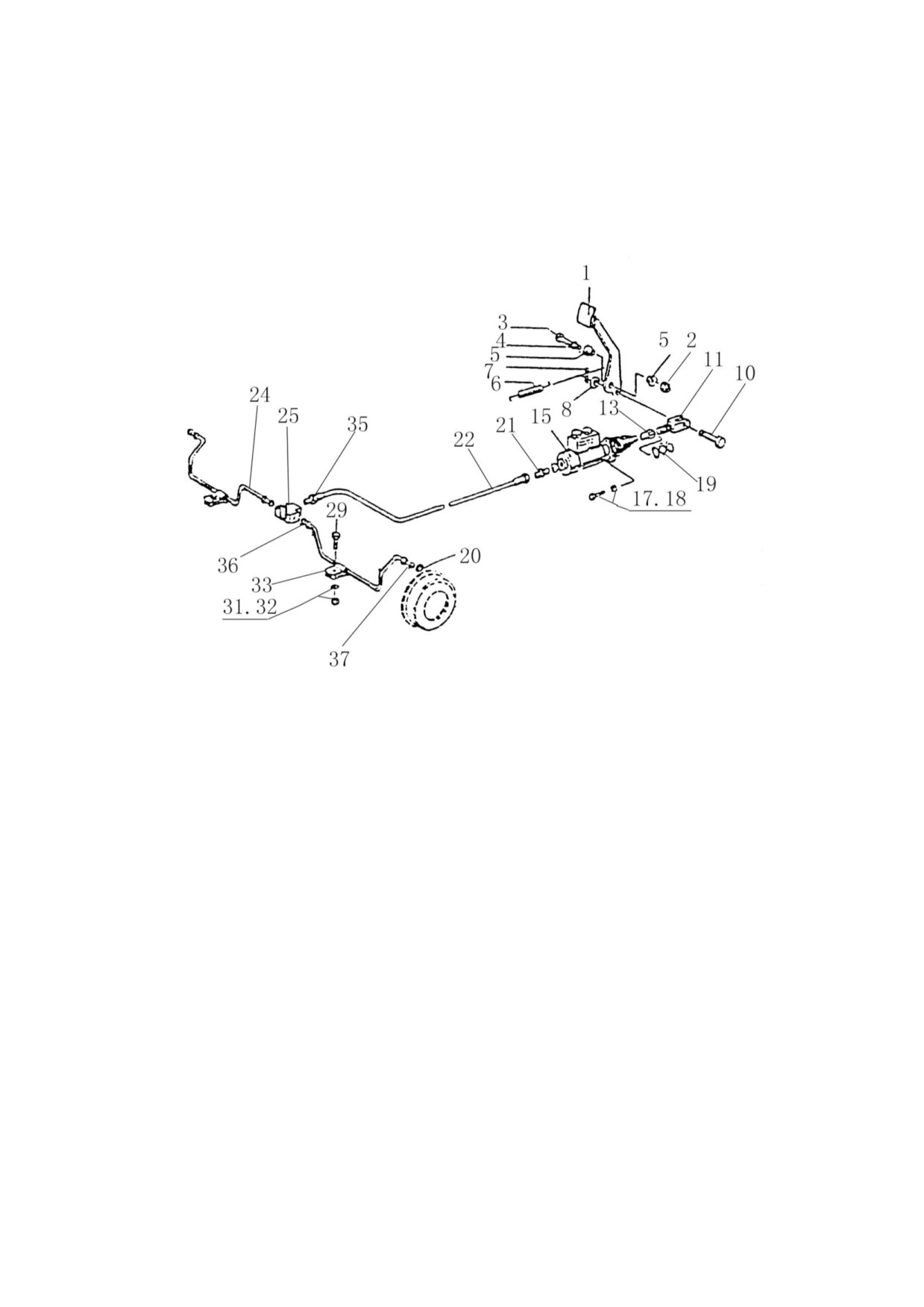

第 208 图
脚刹车总成
FIG.208
FOOT BRAKE
脚刹车总成
FOOT BRAKE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-17-01000
脚踏板
Brake pedal
1
2
01590-11215
螺母 M12
Nut
1
3
01013-51225
螺栓 M12*125
Bolt
1
4
01640-21223
垫圈 12
Washer
2
5
12ZB-17-00002
衬套
Bushing
2
6
12ZB-17-00001
拉簧
Spring
1
7
04050-13020
开口销 3*20
Cotter pin
1
8
01643-31223
垫圈 12
Washer
2
10
04205-11235
销轴 A12*35
Pin
1
11
04210-21248
叉口板
Link
1
13
01582-11210
螺母 M12*1.5
Nut
1
15
12ZB-17-02000
制动泵总成
Brake pump
1
17
01643-30823
垫圈 8
Washer
3
18
01016-50825
螺栓 M8*25
Bolt
3
19
01643-31223
垫圈 12
Washer
3
20
JB982-77
垫圈 12
Washer
1
21
12ZB-17-00005
异径接头
Adapter
1
22
12ZB-17-05000
软管总成
Hose
1
24
12ZB-17-03000A
刹车支管
Hose
2
25
12ZB-17-04000
三通接头
Adapter
1
29
01016-50616
螺栓 M6*16
Bolt
2
31
01580-10605
螺母 M6
Nut
2
32
01602-20619
垫圈 6
Washer
2
33
08036-20614
线夹
Nip washer
2
36
12ZB-17-00007A
接头 1CT-12-02SP
Adapter
2
37
18J-19-00002
管接头
Adapter
2

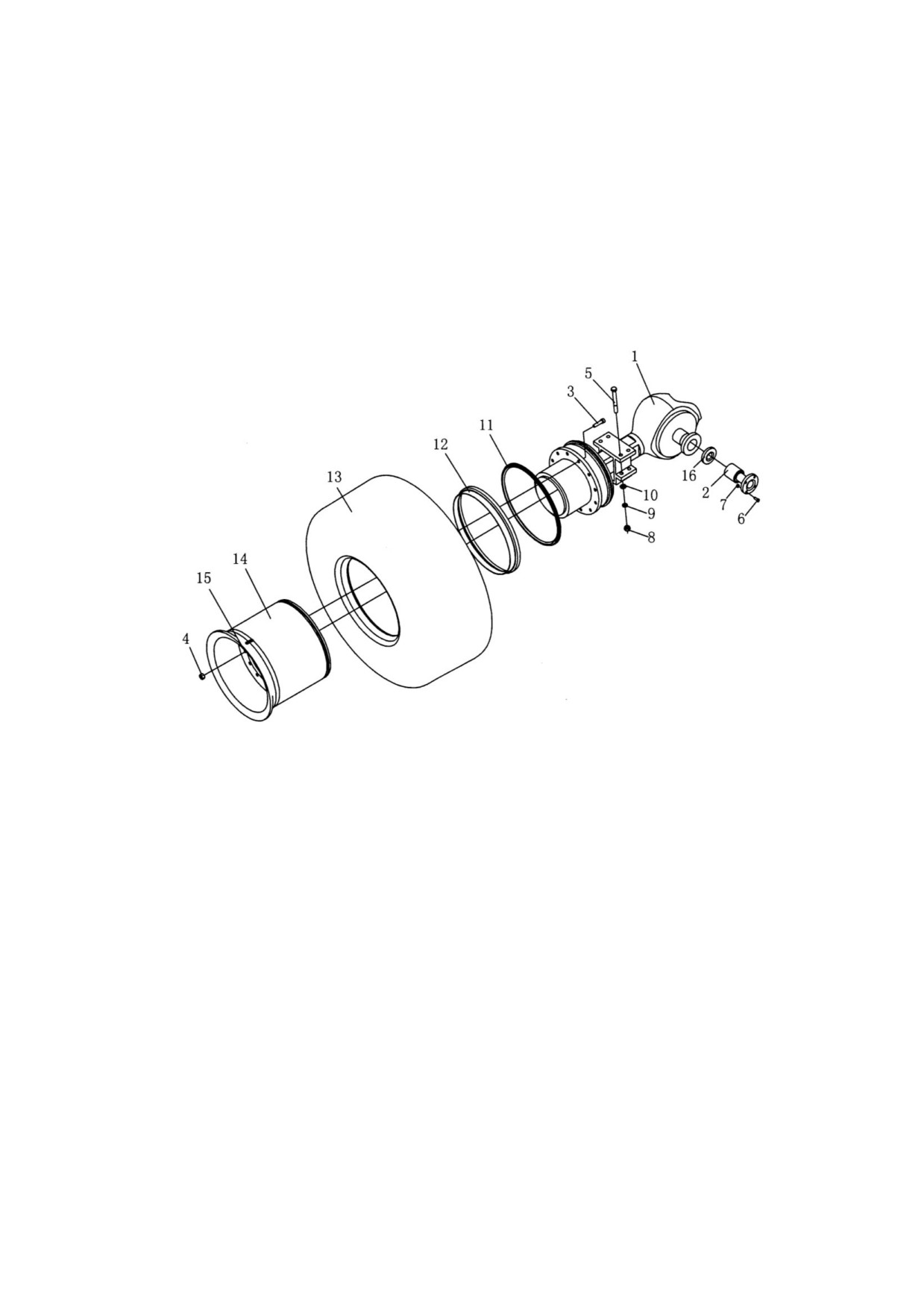

第 209 图
后轮总成
FIG.209 WHEELS ASSEMBLY
后轮总成
WHEELS ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-03-01000
驱动桥总成
Wheel axle
1
2
12ZB-03-00010
联接盘总成
Flange
1
3
12ZB-03-00001
铰制孔螺栓
Bolt
12
4
12ZB-03-00002
球面螺母
Nut
12
5
12ZB-03-00003
螺栓
Bolt
8
6
01010-31055
螺栓 M10×55
Bolt
4
7
SPL6177.1-2000
螺母 M10
Nut
4
8
GB6171-86
螺母 M24×2
Nut
8
9
01602-12472
弹簧垫圈 24
Washer
8
10
01643-32460
垫圈 24
Washer
16
11
12ZB-22-00002
锁环
Lock ring
2
12
12ZB-22-00003
内轮缘
Snap ring
2
13
12ZB-26-00000
轮胎总成
Tyre assembly
2
14
12ZB-22-00001
轮辋体
Rim
2
15
12ZB-22-00004
护罩
Shield
1
16
12ZB-03-00012
防护网
Dustproof cover
1
电气系统
ELECTRICAL SYSTEM

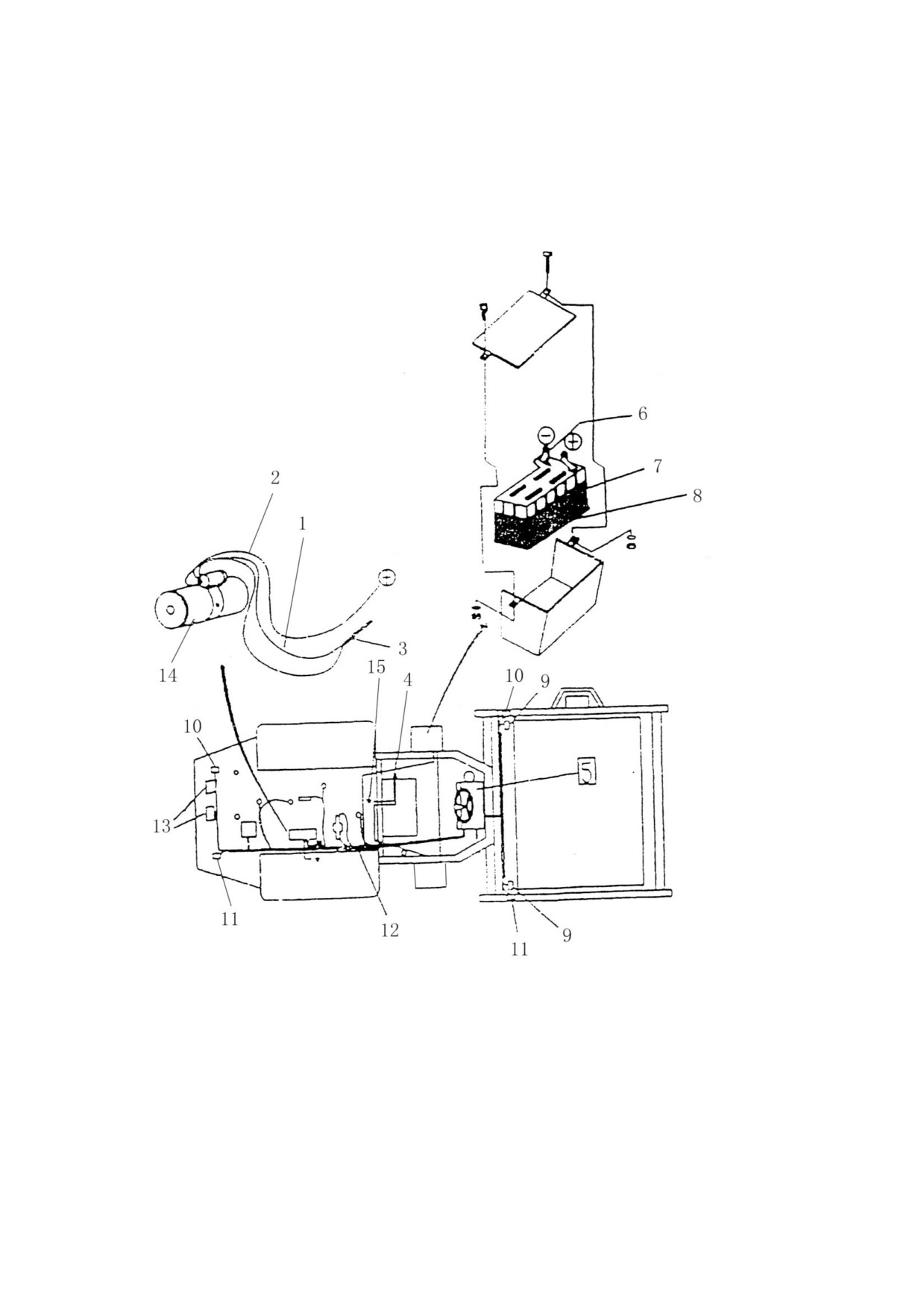

第 601 图
电器系统
FIG.601 ELECTRICAL SYSTEM
电器系统
ELECTRICAL SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
起动导线
Staring cable
1
2
电瓶线
Coble
1
3
线束
Wire harness
1
4
16Z-18-04040
电源开关
Battery switch
1
5
仪表柜总成
Instruction case
1
6
接地线
Ground cable
1
7
12Z-18-03010
电瓶
Battery
2
8
橡胶垫
Rubber
2
9
16Z-08-10000
前大灯
Front lamp
2
10
16Z-19-05000
左转向灯
Turn-left lamp
1
11
16Z-19-05000
右转向灯
Turn-right lamp
1
12
线束
Wire harness
1
13
16Z-08-10000
后大灯
Back light
2
14
12ZB-18-04010
起动电机
Staring motor
1
15
接地线
Ground cable
1

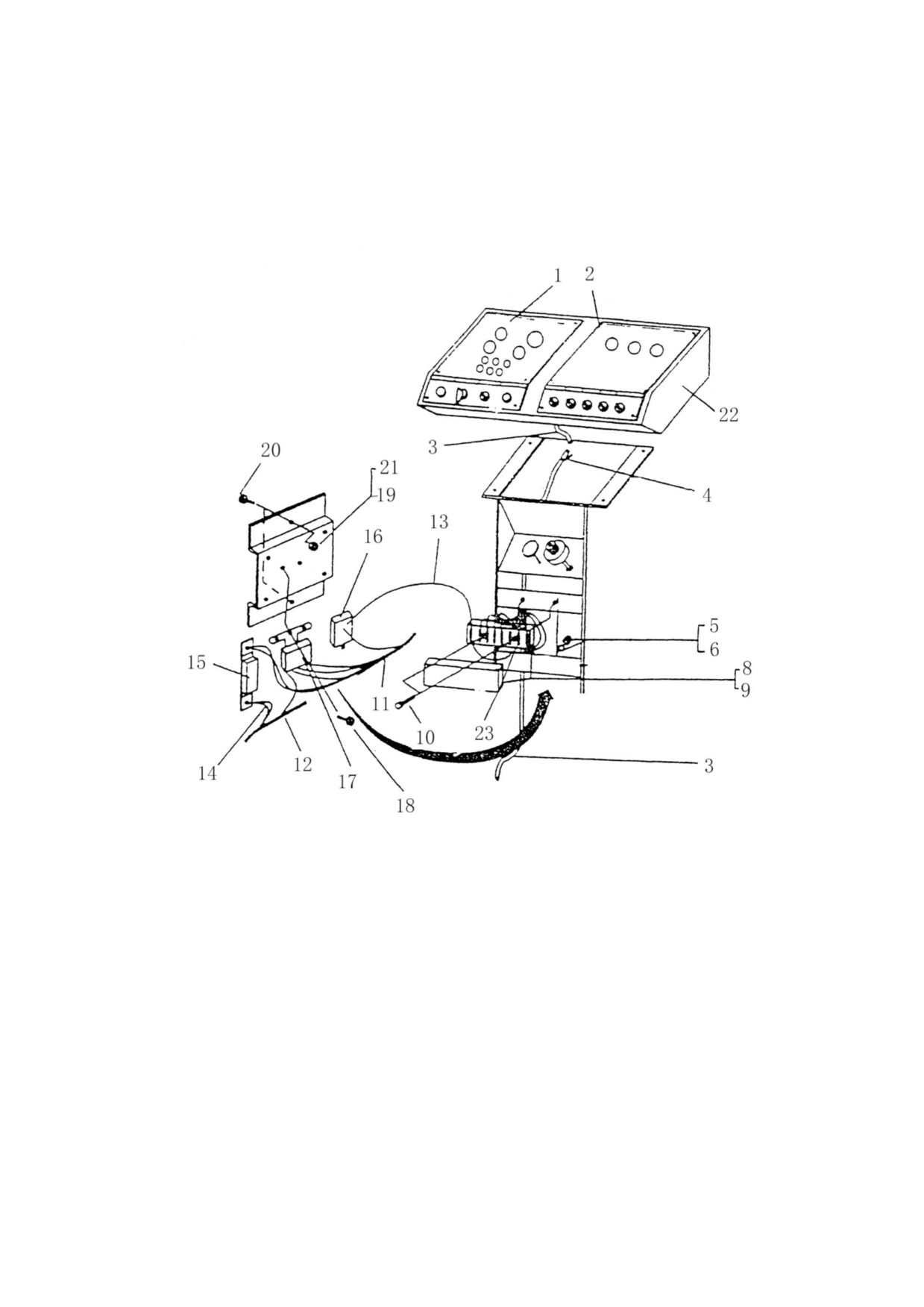

第 602 图
仪表柜总成
FIG.602 INSTRUMENT CASE
仪表柜总成
INSTRUMENT CASE
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
左仪表板
Instrument board left
1
2
右仪表板
Instrument board right
1
3
线束
Wire harness
1
4
线扎
Fie
8
5
GB6170-86
螺母 M5
Nut
2
6
GB95-85
垫圈 5
Washer
2
7
BX508
连接板
Joint
1
8
BX308
保险盒
Fuse box
1
9
BX509
保险管
Fuse
8
10
GB67-85
螺钉 M5*10
Screw
2
11
线束
Wire harness
1
12
线束
Wire harness
1
13
线束
Wire harness
1
14
导线
Conductor
1
15
16Z-18-03040
延时继电器
Delay relay
1
16
16Z-18-03030
闪光器
Flash relay
1
17
16Z-18-03010
起动继电器
Staring relay
1
18
GQ5781-86
螺栓 M6*25
Bolt
5
19
GB93-87
螺栓 M8*35
Bolt
2
20
GB5781-86
螺栓 M8*35
Bolt
2
21
GB41-86
螺母 M8
Nut
2
22
仪表盘总成
Instrument box
1
23
16Z-18-03020
振动继电器
Librations relay
1

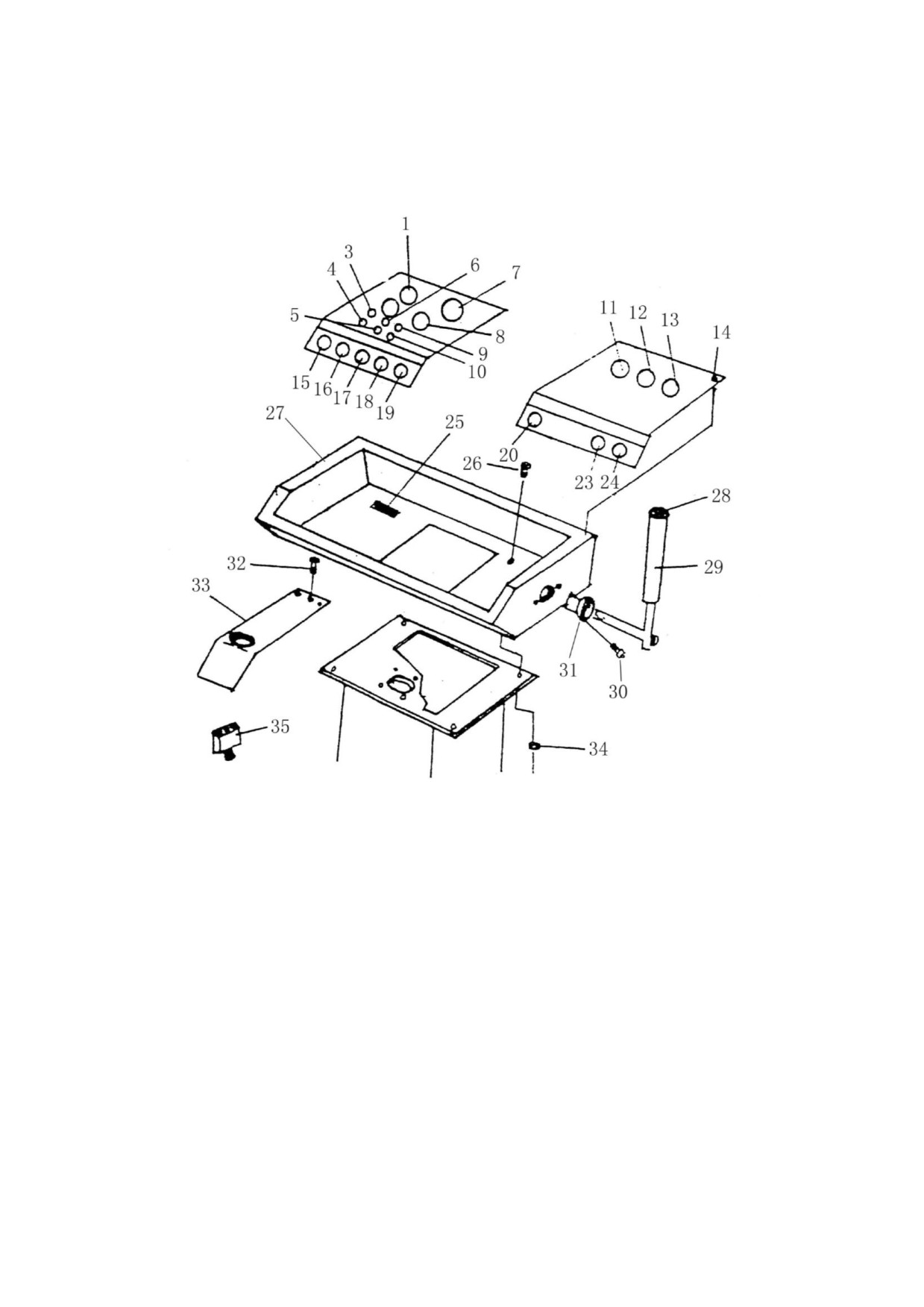

第 603 图
仪表盘总成
FIG.603 INSTRUMENT BOX
仪表盘总成
INSTRUMENT BOX
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
16Z-18-03200
电压表
Volt meter
1
3
16Z-18-03140
机油压力指示灯
Oil-press lamp
1
4
16Z-18-03140
左转指示灯
Left lamp
1
5
16Z-18-03140
预热指示灯
Heating lamp
1
6
16Z-18-03140
手刹指示灯
Grip brake lamp
1
7
12ZB-18-03050
转速计时表
Watch
1
8
16Z-18-03170
液压油温表
Hy Oil temp
1
9
16Z-18-03140
充电指示灯
Change lamp
1
10
16Z-18-03140
右转指示灯
Right lamp
1
11
12ZB-18-03040
机油温度表
En Oil temp
1
12
12ZB-18-03030
机油压力表
Oil press
1
13
12ZB-18-03020
缸盖温度表
Jar cover temp meter
1
14
GB65-85
螺钉 M6*12
Screw
12
15
12ZB-18-03010
起动开关
Starter switch
1
16
16Z-18-03080
喇叭按钮
Horn button
1
17
16Z-18-03130
前大灯开关
Front light switch
1
18
16Z-18-03130
后大灯开关
Back light switch
1
19
16Z-18-03120
转向灯开关
Steering switch
1
20
16Z-18-03130
前雨刮器开关
On-off
1
23
16Z-18-03120
振幅选择开关
On-off
1
24
16Z-18-03130
电风扇开关
Fan On-off
1
25
12ZB-18-04070
预热控制器
Fuse
1
26
GB5781-86
螺栓 M8*20
Screw
4
27
仪表箱体
Box
1
28
16Z-18-03110
振动开关
Vibration switch
1
29
手柄
Handle
1
30
螺栓 M6*25
Screw
2
31
套
Bush
1
32
GB65-85
螺钉 M6*14
Bolt
11
33
空心架
Hollow box
1
34
GB889-86
螺母 M8
Nut
4
35
16Z-18-03090
中位开关
On-off
1

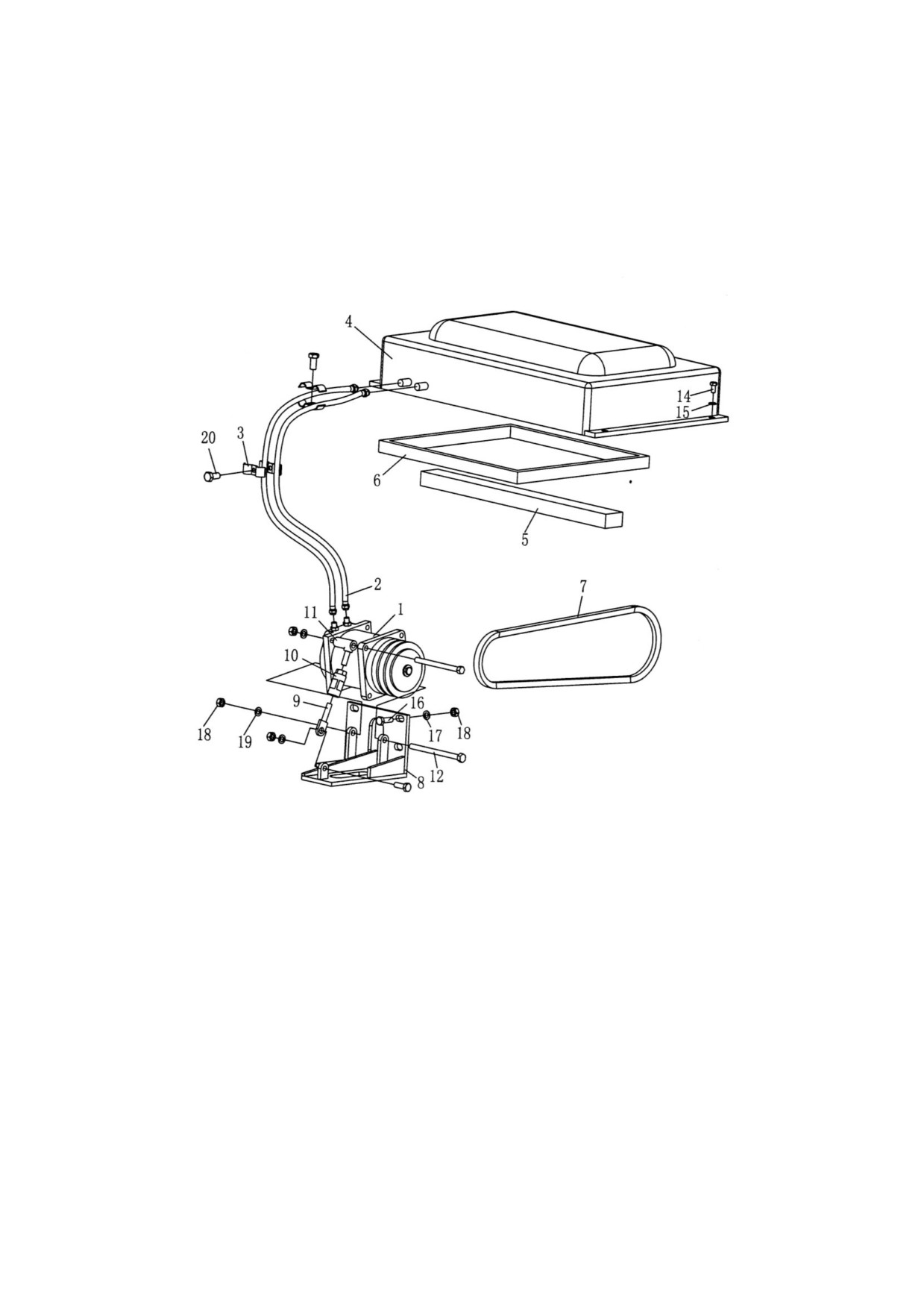

第 604 图 制冷系统（选装件）
FIG.604 COOL SYSTEM（OPTIONS）
制冷系统（选装件）
COOL SYSTEM（OPTIONS）
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-25C-00001
压缩机
Compressor
1
2
12ZB-25C-00002
软管总成
Hose
1
3
08035-11510
夹箍
Hose clip
6
4
12ZB-25C-00004
顶置空调
Air-condition
1
5
12ZB-25C-00005
隔离板
Partition
1
6
12ZB-25C-00006
密封垫
Gasket
1
7
12ZB-25C-00007
皮带
Triangle cincture
1
8
12ZB-25C-01000
固定板
Plate
1
9
12ZB-25C-00008
压缩机锁紧轴
Shaft
1
10
12ZB-25C-02000
压缩机调整轴
Shaft
1
11
12ZB-25C-03000
压缩机固定管
Canal
1
12
16Z-10-00002
压缩机固定轴
Shaft
1
13
01220-40620
螺钉M6×20
Bolt
4
14
01010-50816
螺栓M8×16
Bolt
4
15
01641-20812
垫圈8
Washer
4
16
01010-51025
螺栓M10×25
Bolt
4
17
01641-21008
垫圈10
Washer
4
18
01580-01008
螺母M10
Nut
9
19
01602-51020
垫圈10
Washer
4
20
01010-51020
螺栓M10×20
Bolt
4
