Shantui каток SR12 / SR12P / YZ12B / YZK12B. Каталог запчастей - часть 1
目 录
CONTENTS
1．发动机及关联部件 Engine Related Parts

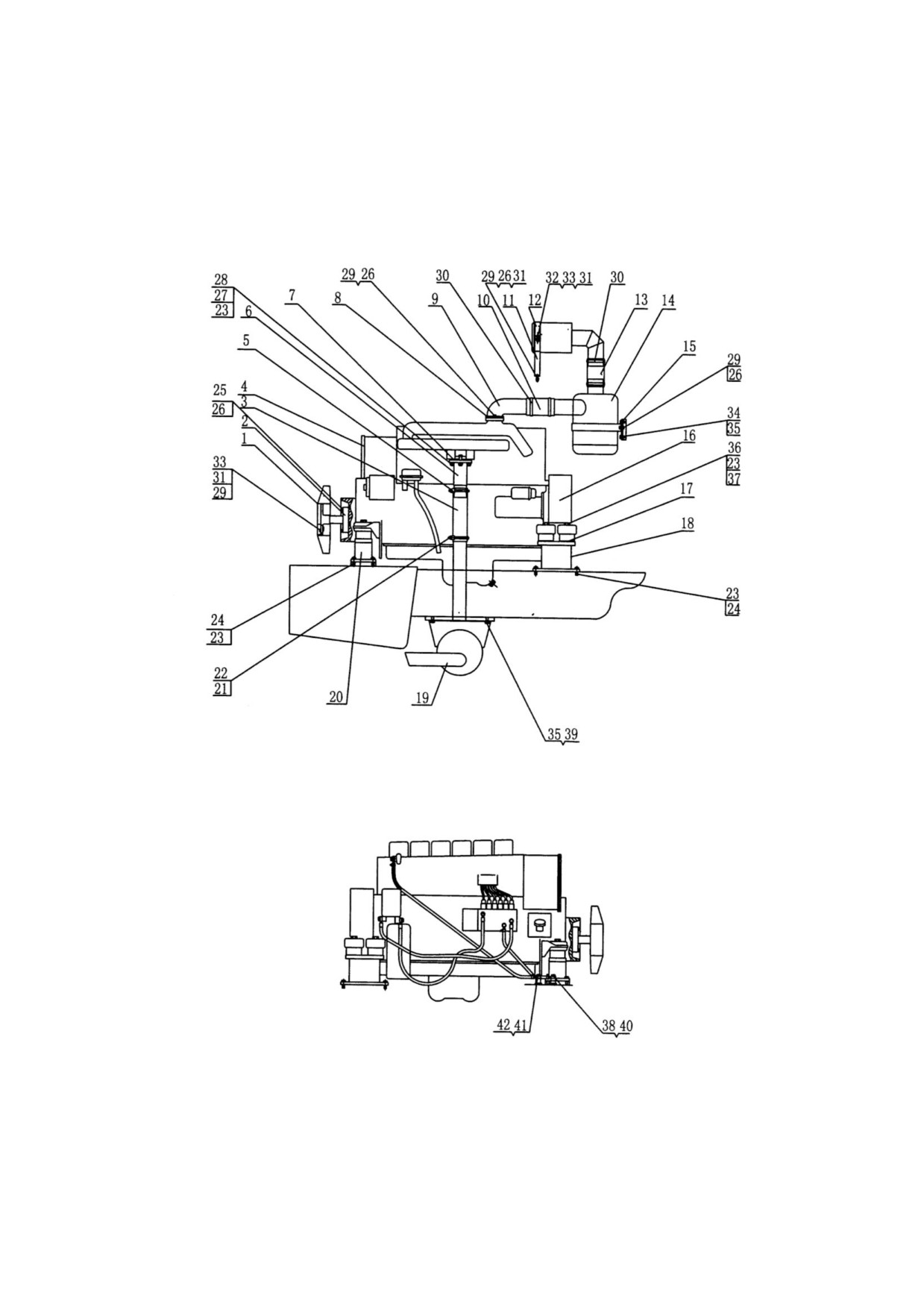

发动机附件及安装 ------------------------------------------------------------------------101
Engine assembly

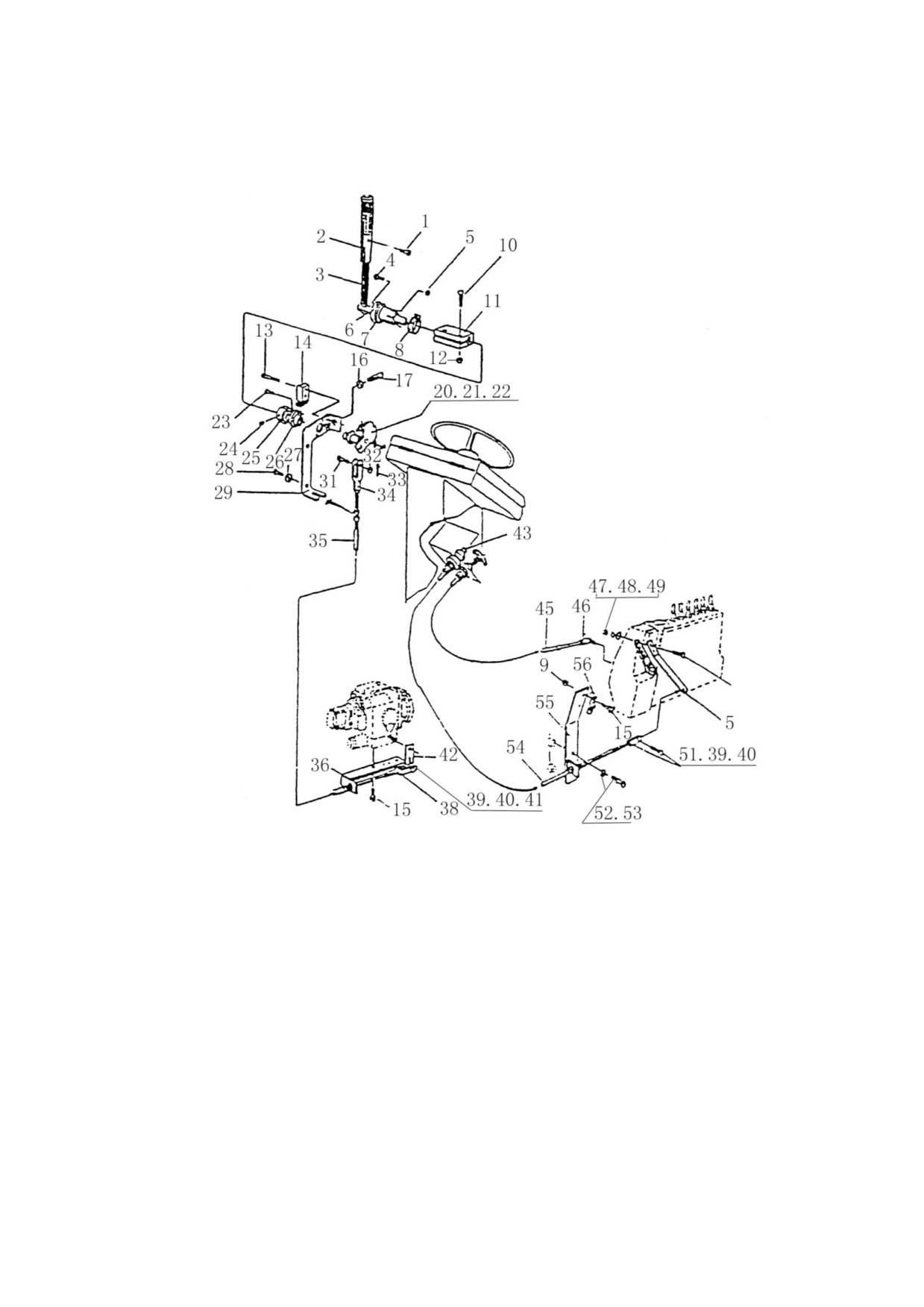

操纵系统 ------------------------------------------------------------------------------------102
Control system

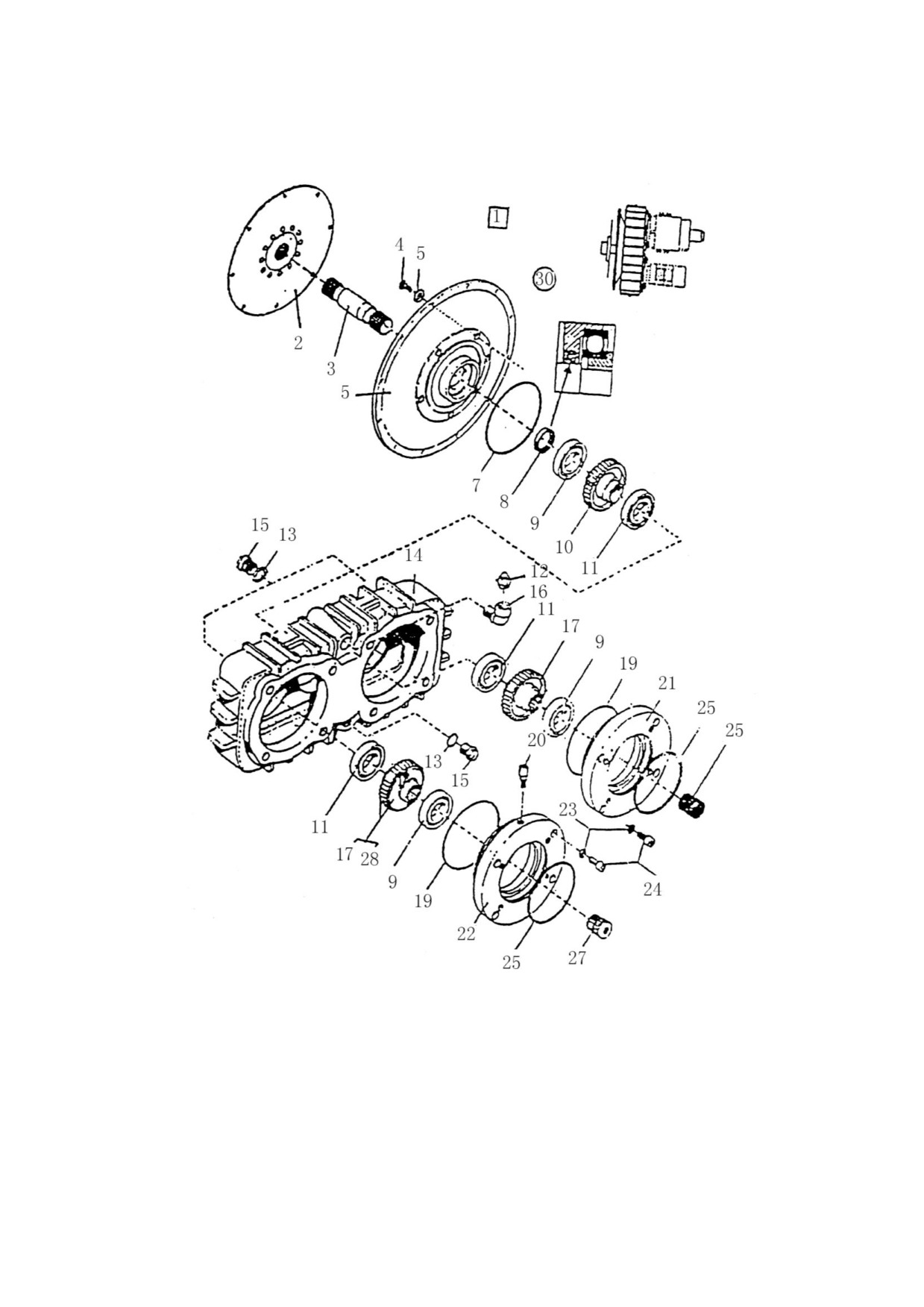

分动箱装配 ---------------------------------------------------------------------------------103
Wheel box assembly
2．传动及操纵部件 Drive and control assembly
传动系统 ------------------------------------------------------------------------------------201
Transmission system
驱动桥 ---------------------------------------------------------------------------------------202
Drive bridge
制动器 --------------------------------------------------------------------------------------203
Brake
主减速器--------------------------------------------------------------------------------------204
Main speed reducer
手刹车装置 ---------------------------------------------------------------------------------205
Hand brake
三速变速箱总成 ---------------------------------------------------------------------------206
Three-speed gear box
手刹车及变速操纵系统--------------------------------------------------------------------207
Hand brake and speed-control
脚刹车总成-----------------------------------------------------------------------------------208
Foot brake
后轮总成--------------------------------------------------------------------------------------209
Wheels Assembly
3．主机架及工作装置 Main Frame and work equipment
前机架总成 (SR12、YZ12B)------------------------------------------------------------301
Drum Frame assembly
前机架总成 (SR12P、YZK12B)---------------------------------------------------302
Drum Frame assembly
振动轮总成(1/2) --------------------------------------------------------------------------- 303
Drum assembly
振动轮总成(2/2) --------------------------------------------------------------------------- 304
Drum assembly
凸块轮 (SR12P、YZK12B)-------------------------------------------------------- 305
Pad feet drum assembly
铰接总成-------------------------------------------------------------------------------------306
Articulate Device Assembly

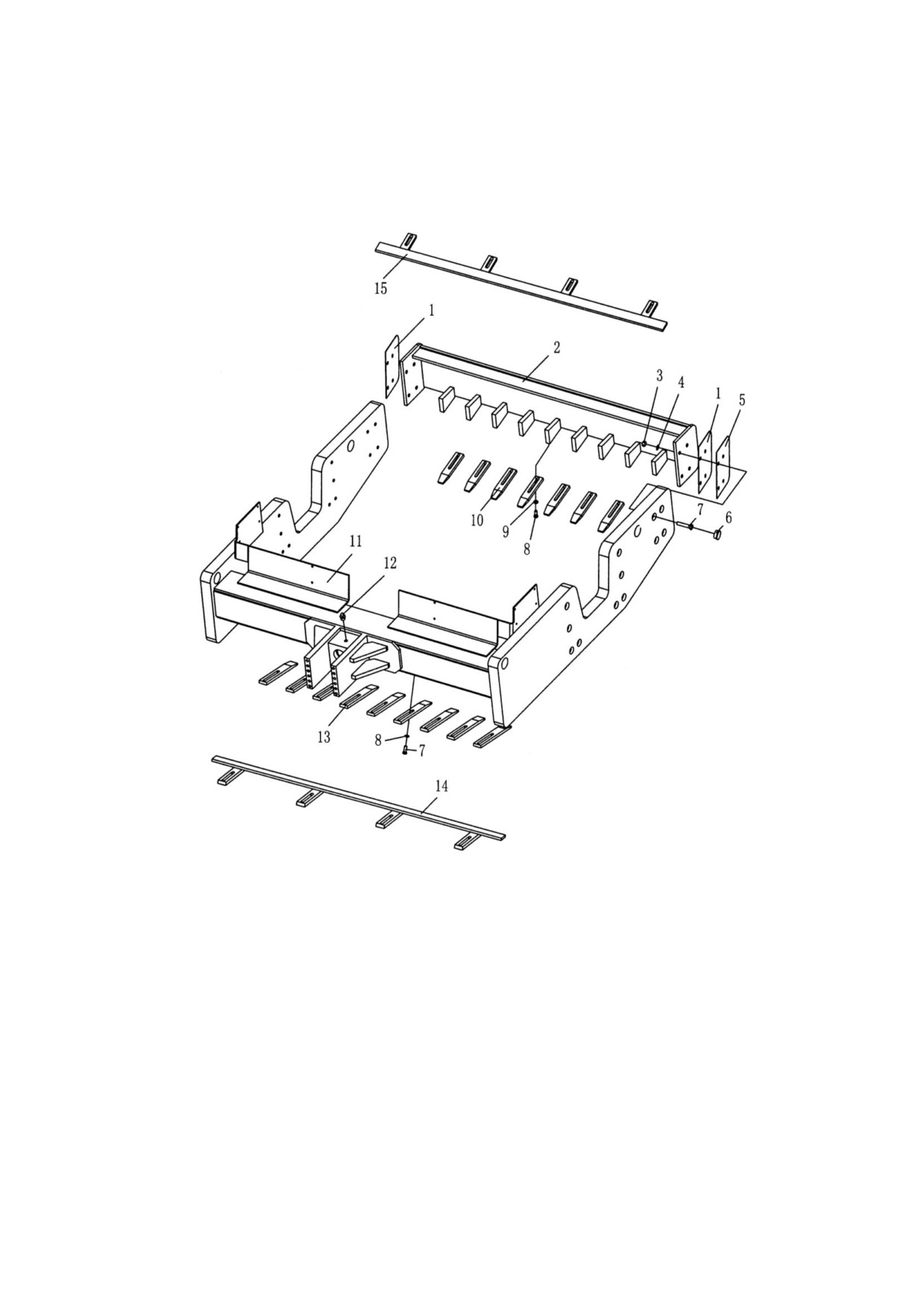

后机架总成 -------------------------------------------------------------------------------- 307
Rear frame assembly
左踏板 ---------------------------------------------------------------------------------------308
Left ladder
右踏板 ---------------------------------------------------------------------------------------309
Right ladder
4、防护装置 Guard equipment

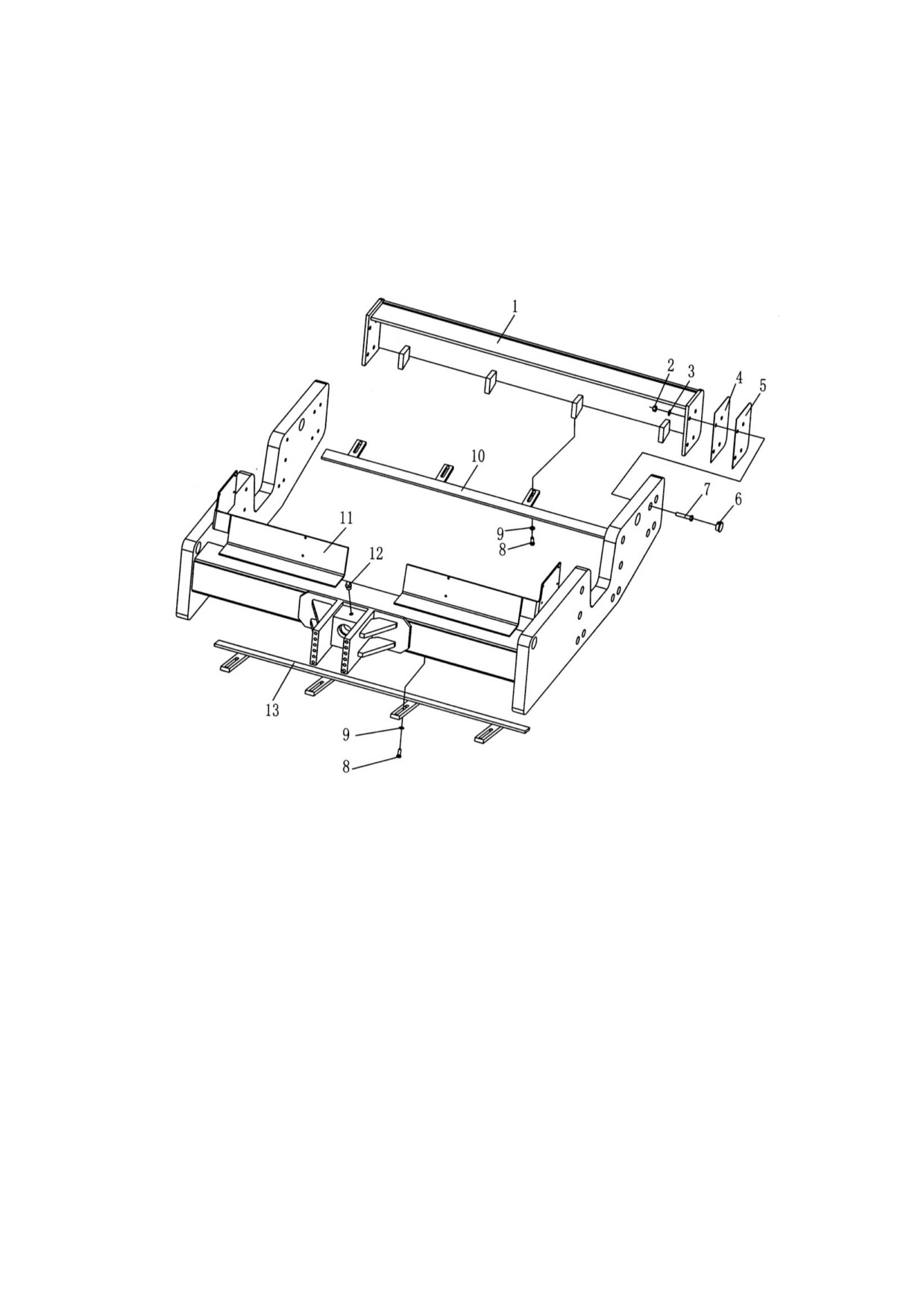

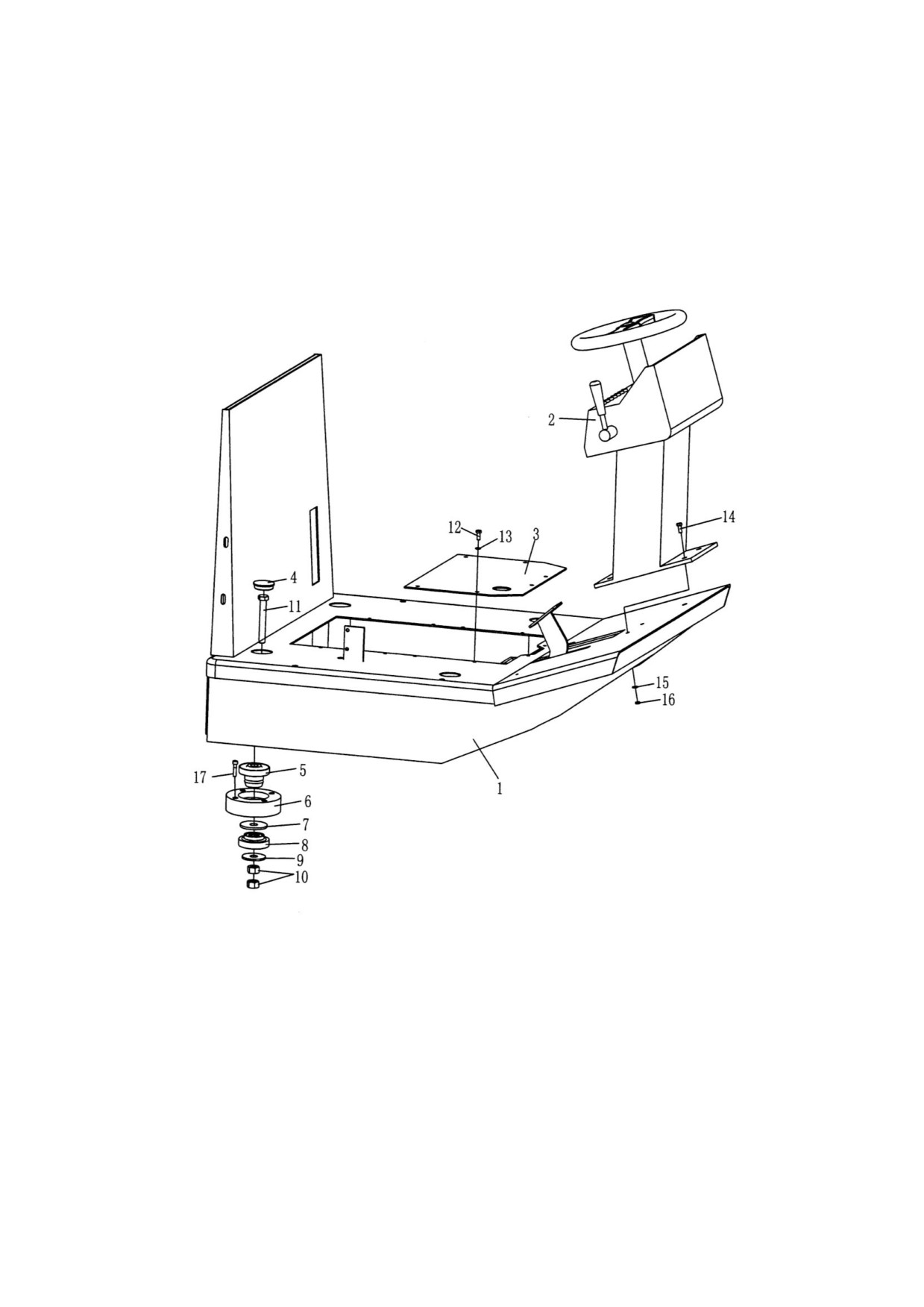

地板架总成 ---------------------------------------------------------------------------------401
Platform assembly

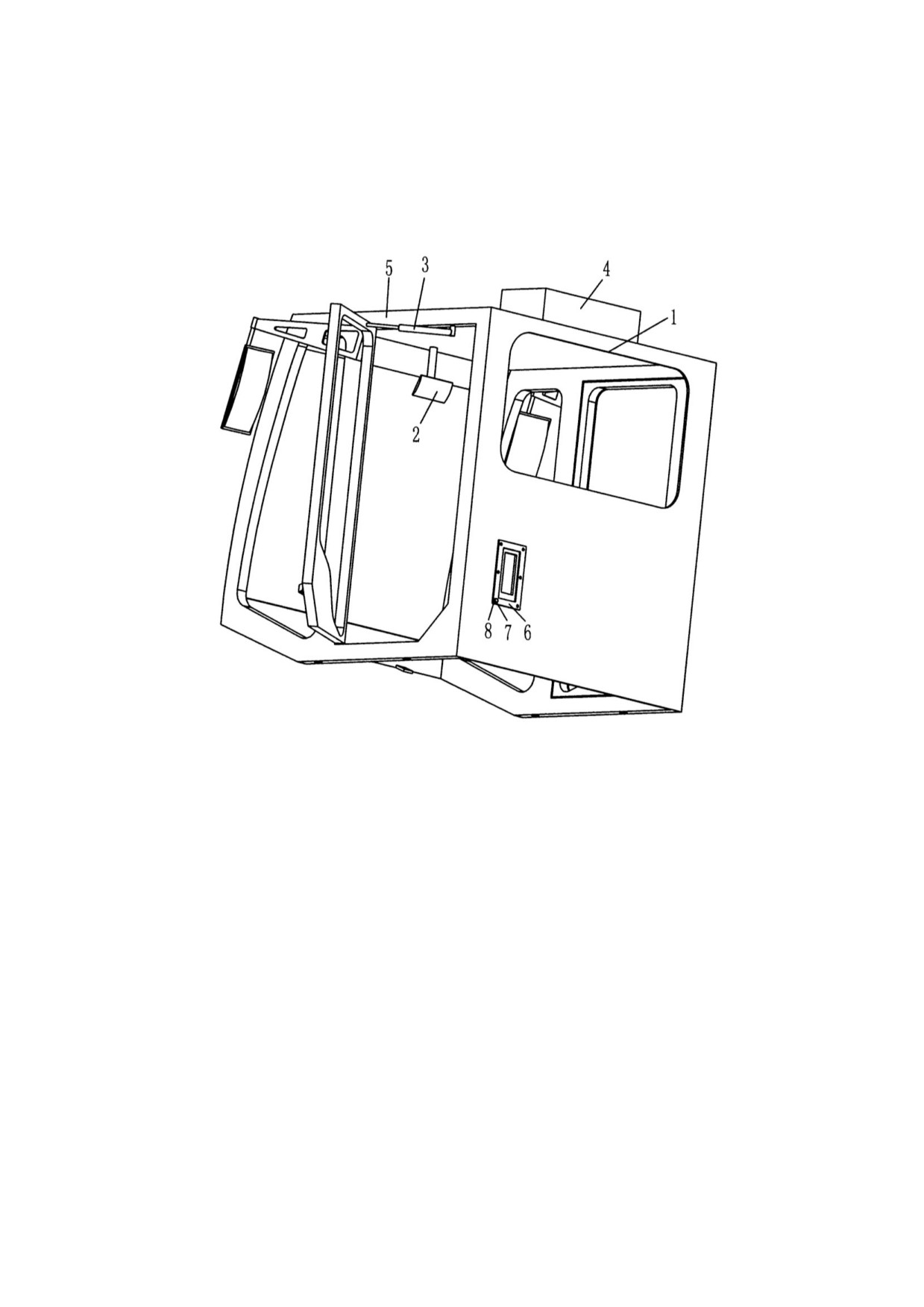

驾驶室 ---------------------------------------------------------------------------------------402
Cab assembly

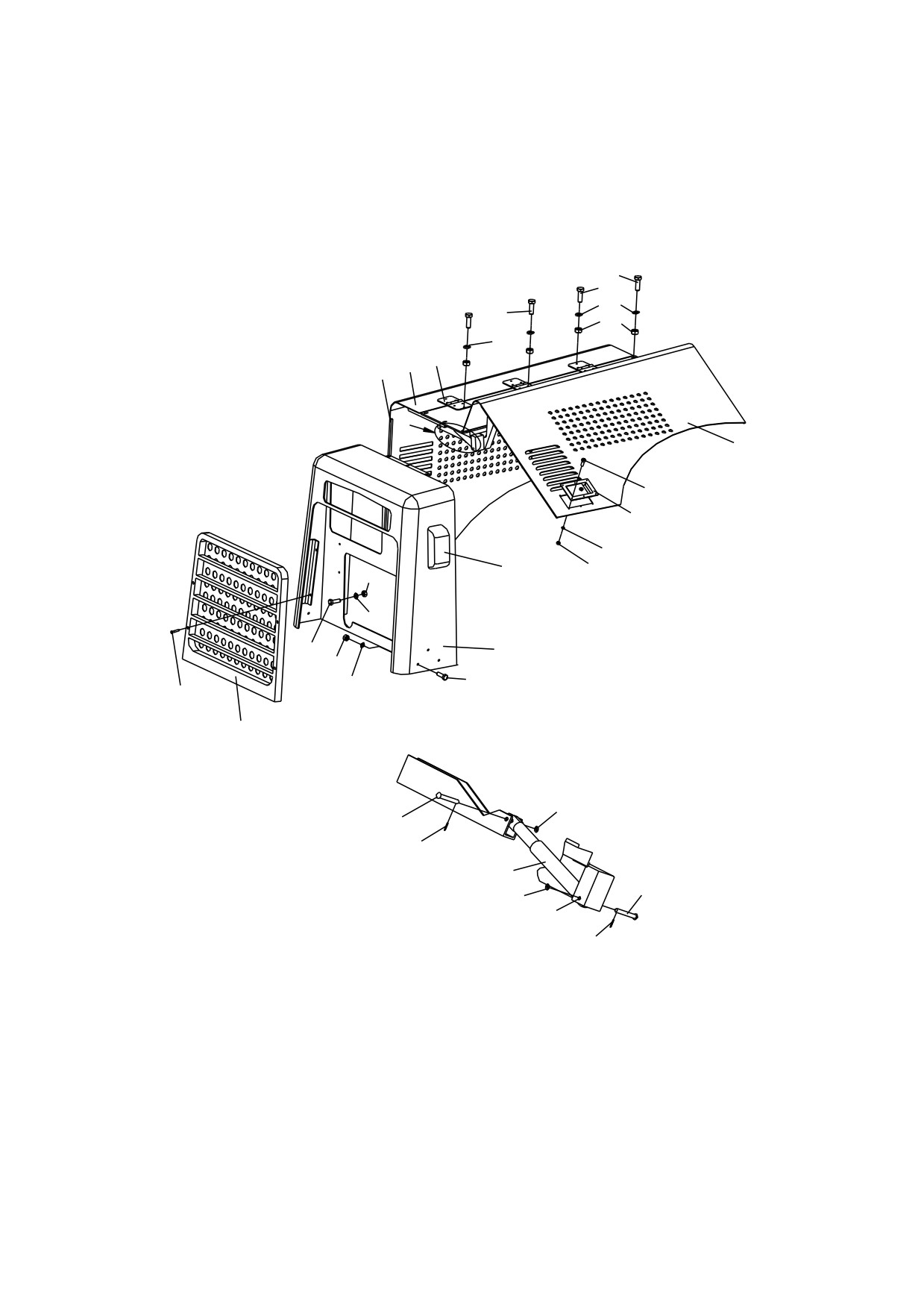

后机罩总成 ---------------------------------------------------------------------------------403
Engine hood assembly

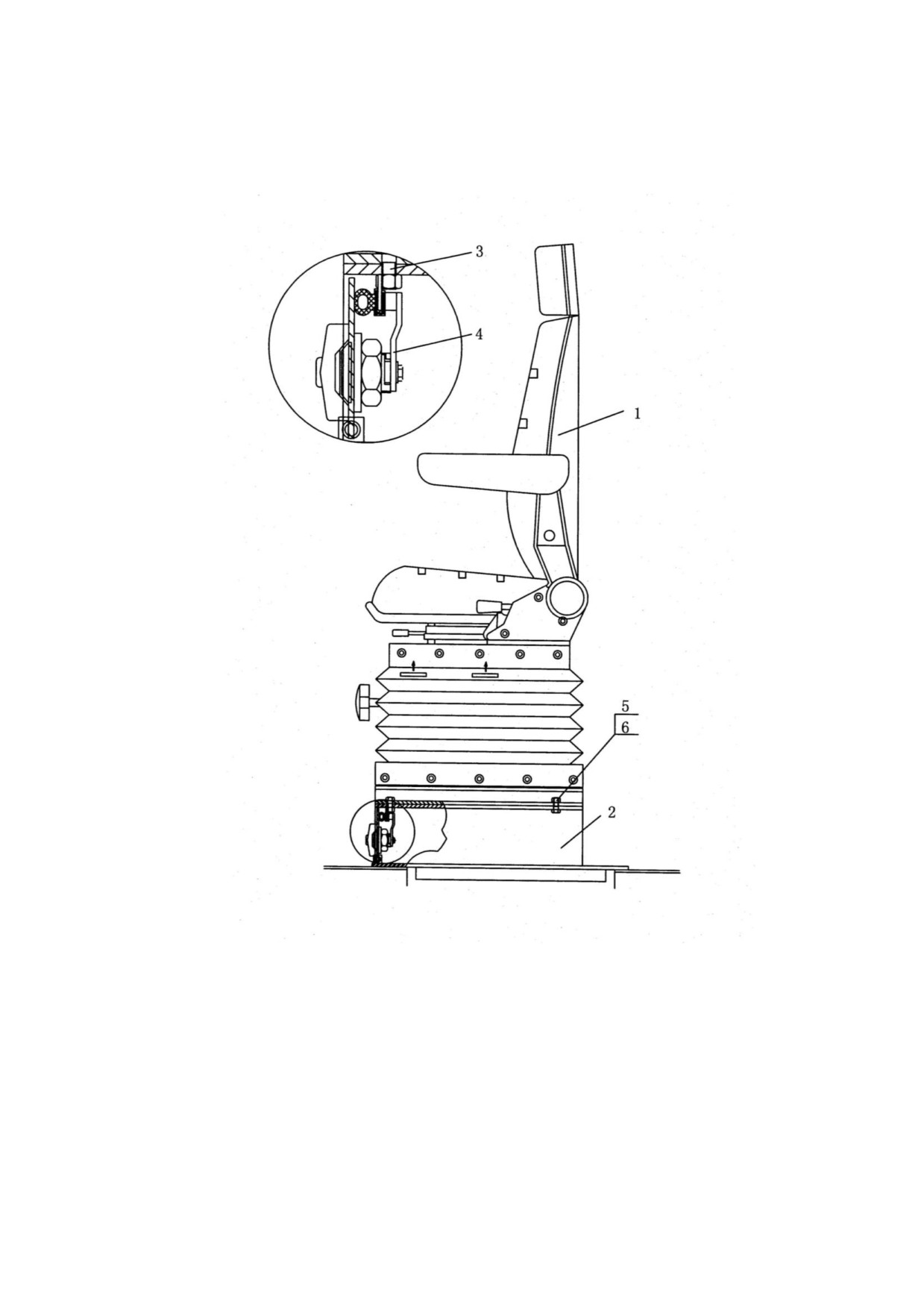

司机座 ---------------------------------------------------------------------------------------404
Seat
5．液压系统 Hydraulic system
液压油箱及安装 ---------------------------------------------------------------------------501
Gasoline tank assembly
行走液压系统-------------------------------------------------------------------------------502
Hy-propulsion system
振动液压系统-------------------------------------------------------------------------------503
Hydraulic vibratory system

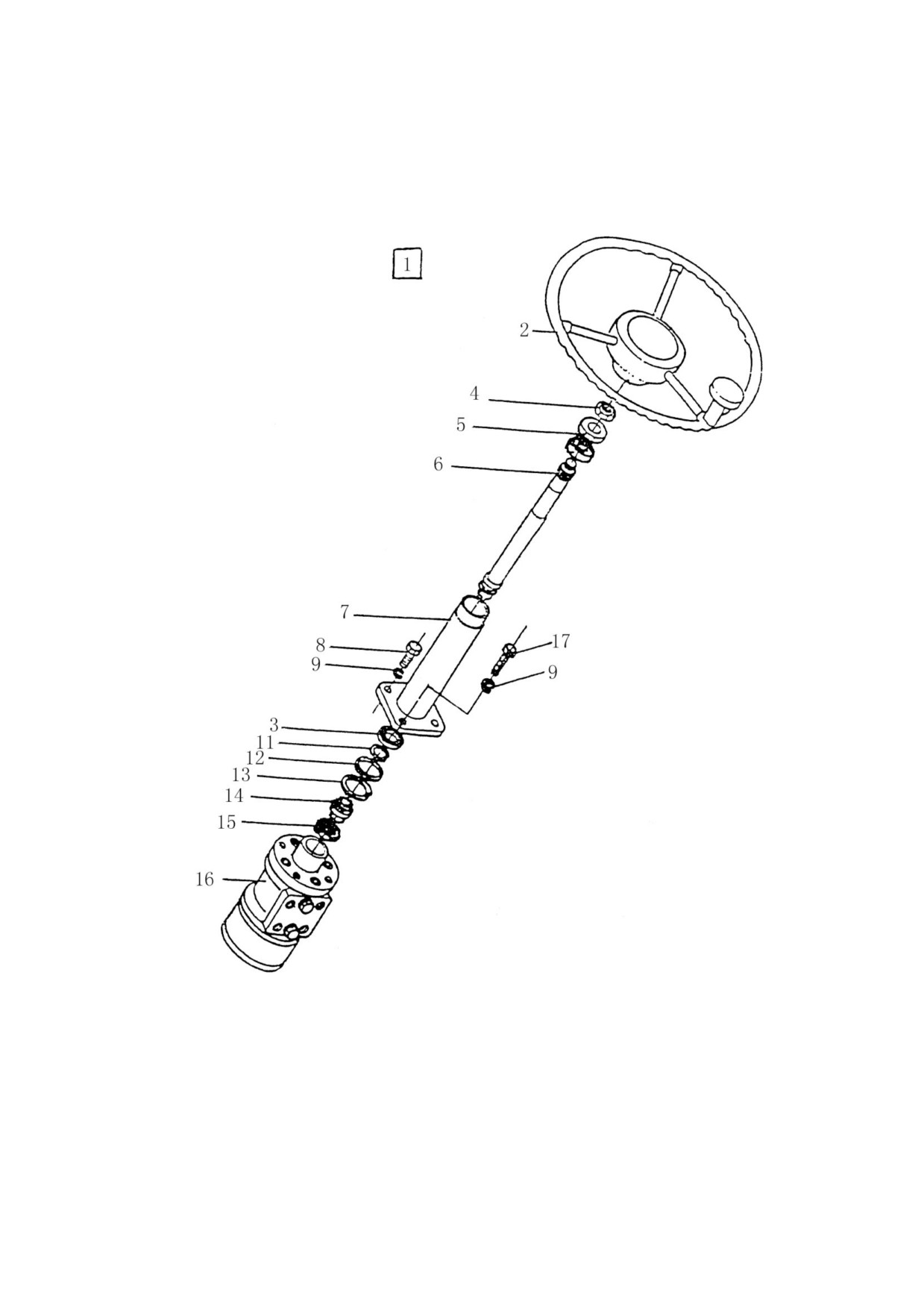

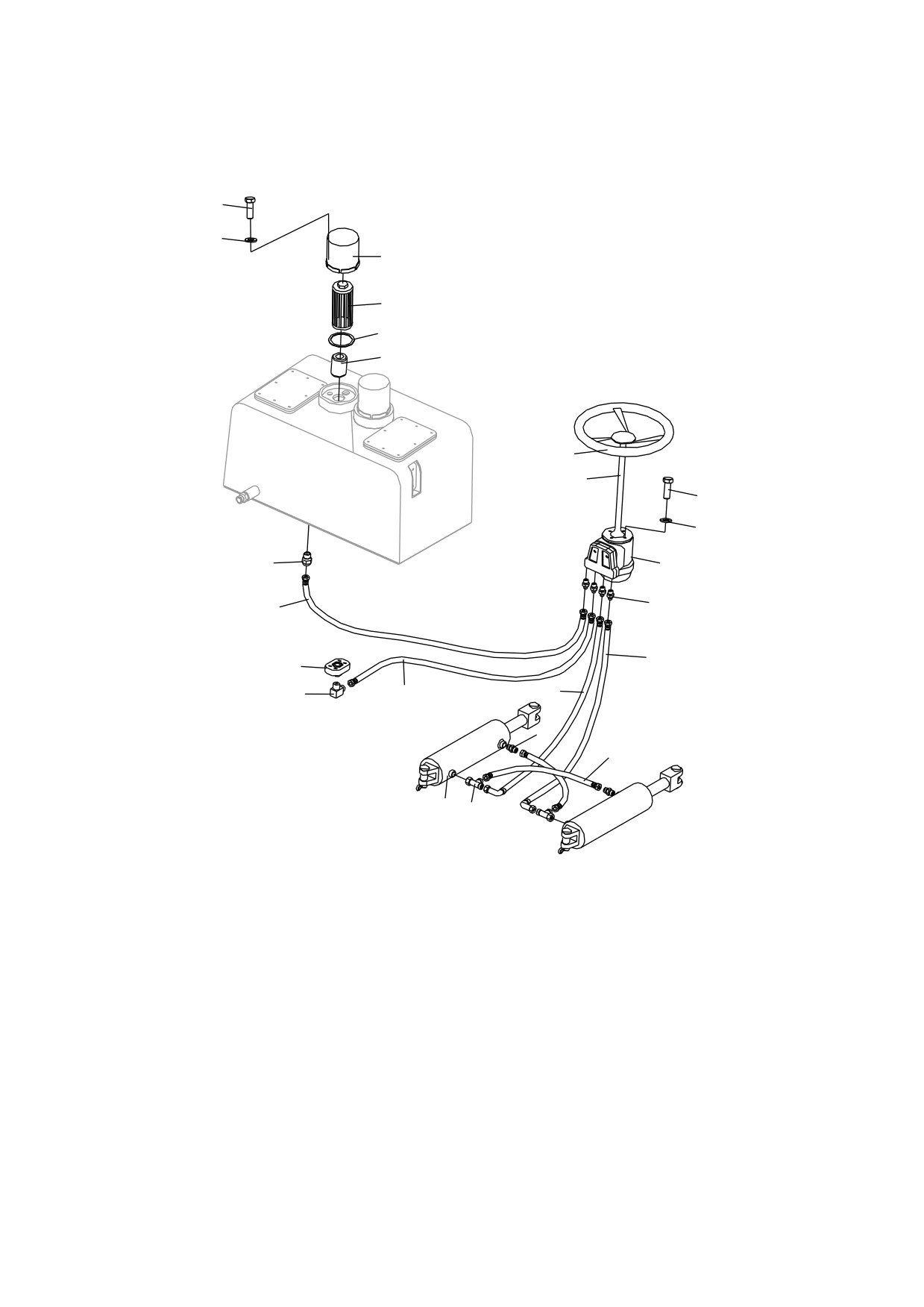

转向液压系统-------------------------------------------------------------------------------504
Hydraulic steering system
连杆装配 ------------------------------------------------------------------------------------505
Link assembly

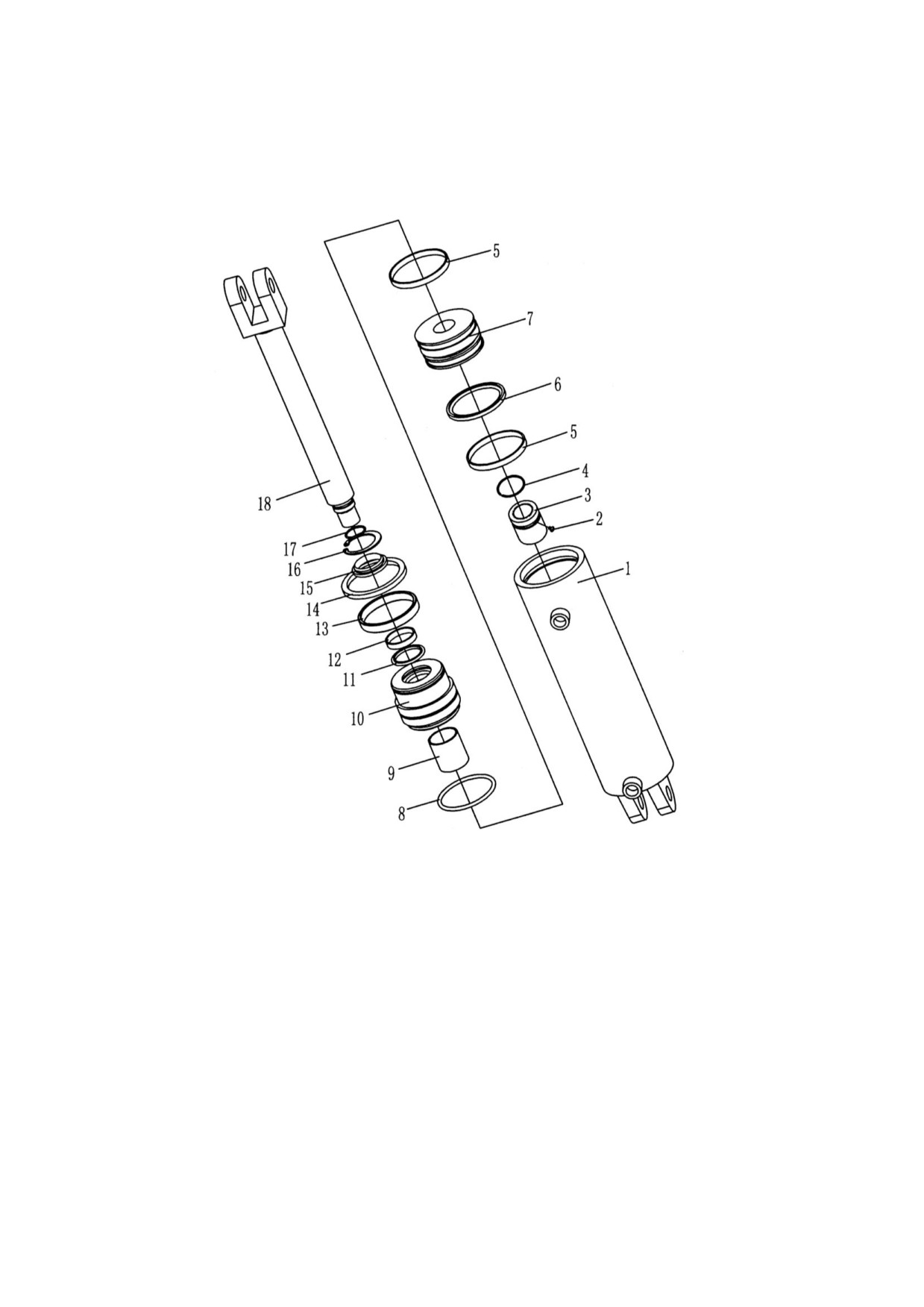

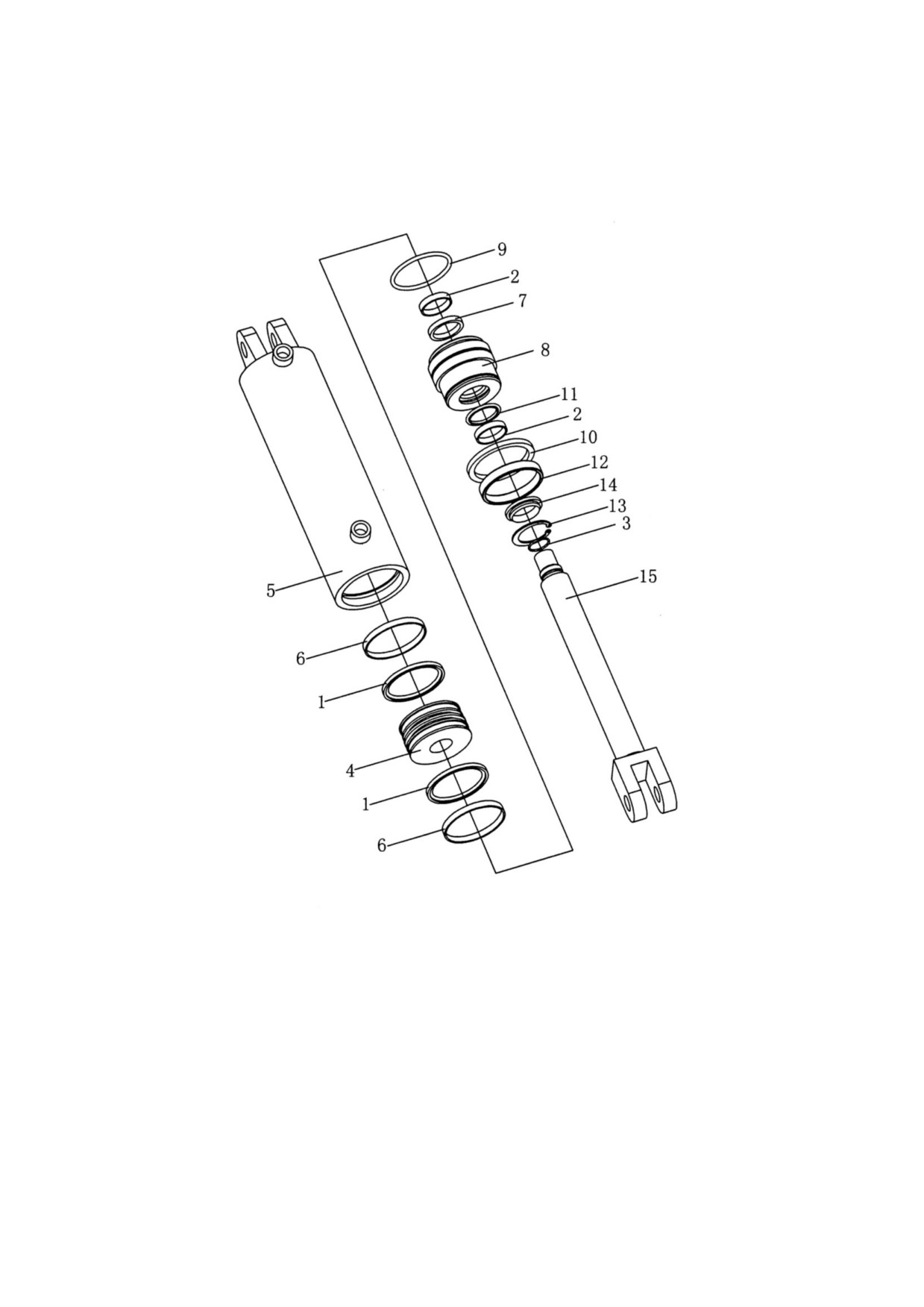

转向油缸总成 (1/2)
-------------------------------------------------------------506
Steering cylinder assembly
转向油缸总成 （2/2） ----------------------------------------------------------------507
Steering cylinder assembly
6．电气系统 Electrical
电器系统 ------------------------------------------------------------------------------------601
Electrical System
仪表柜总成 ---------------------------------------------------------------------------------602
Instrument case
仪表盘总成 ---------------------------------------------------------------------------------603
Instrument box
制冷系统(选装件) --------------------------------------------------------------------------604
Cool system（options）
使用说明
本册零件目录供用户选购我厂生产的标准型或空调型 SR12、SR12P、YZ12B、YZK12B 振动压路机时参考使用。
本目录以压路机为主要叙述对象，对于各种配套件，如：发动机、液压油泵、液压马达、操纵阀、液压转向器等，
见各配套厂家的说明书或零件目录。
本零件目录所包含的内容均为该机可更换的零部件，用户可以采购其中任何一种零部件。
采购零部件时，为避免发生错误，请务必注明以下各项详细资料：
1、 压路机的出厂编号。
2、 压路机的出厂日期。
3、 所采购的零部件的序号、代号、名称。
4、 所需数量。
另外，产品资料会因产品的不断改进而有所变更。采购时请向销售人员详细咨询，以便获得准确信息。
山推工程机械股份有限公司道路机械分公司
Instruction
This catalogue is only preferred for ordering of type SR12,SR12P,YZ12B,YZK12B and air-conditional vibratory roller.
It describes mainly the composition of the rollers. For more and detailed information regarding purchase components, such
as engine、hydraulic pump、hydraulic motor、control valve and steering unit, please look the relevant instruction or spare parts
catalogue from the sub-supplier accordingly.
All the contents of this parts catalog are exchangeable options, the user can order anyone of them.
To avoid wrong delivery, please clarify the following points correctly when you order:
1.
Serial number of the roller.
2.
Manufacture date.
3.
Give clear indication of No., item number, name of the parts.
4.
Quantity.
In addition, Our product’s information at any moment change by reason of our development. If it differ from this book.,
please contact with our sell-man, gain the correct and detailed information.
SHANTUI CONSTRUCTION MACHINERY CO., LTD
液压系统
HYDRAULIC SYSTEM

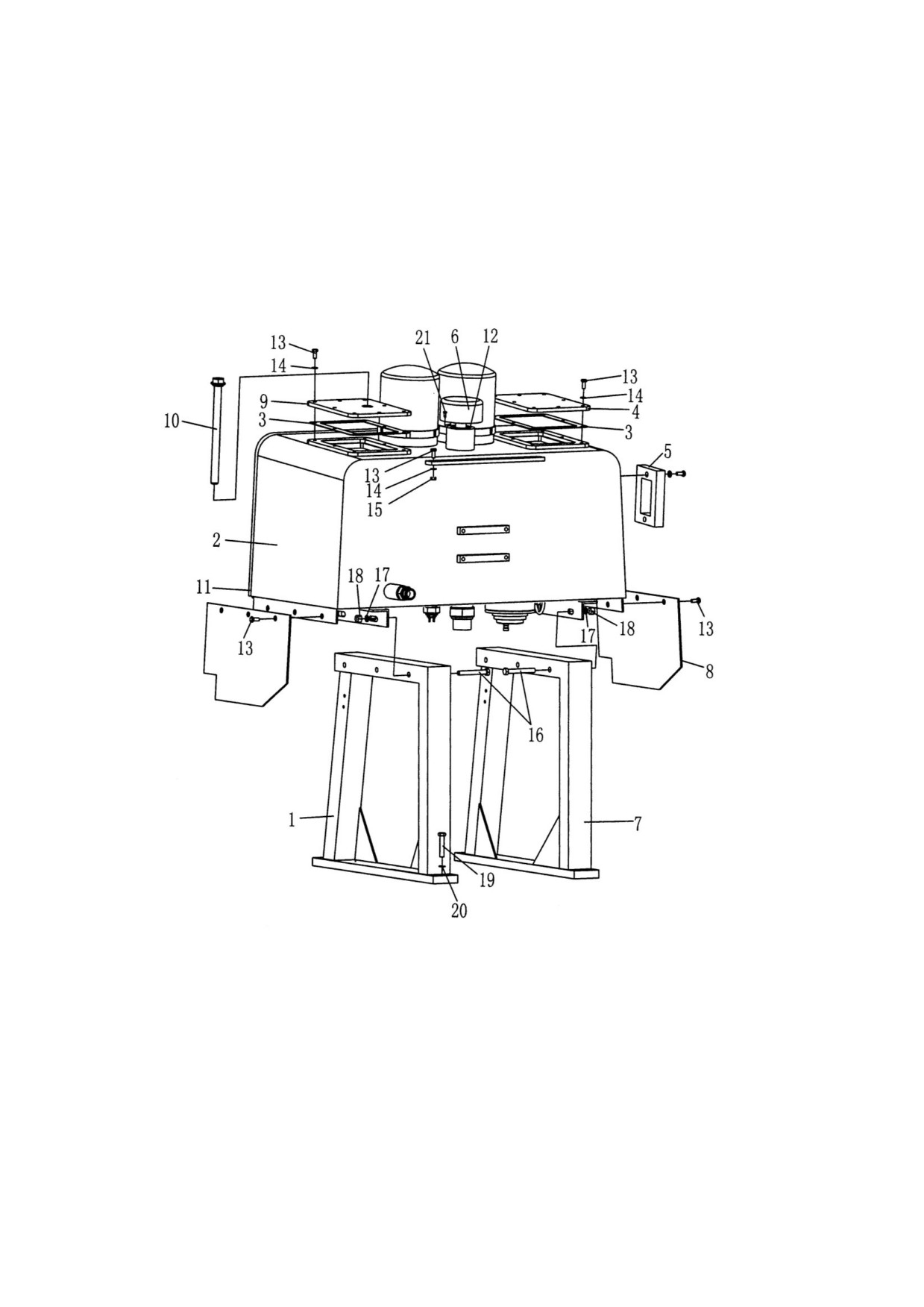

第 501 图
液压油箱及安装
FIG.501 GASOLINE TANK ASSEMBLY
液压油箱及安装
GASOLINE TANK ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-14-01000
支架(1)
Bracket
1
2
12ZB-14-02000
箱体
Gasoline tank
1
3
12ZB-14-00001
密封垫
Gasket
2
4
12ZB-14-00002
盖板(1)
Cover
1
5
12ZB-14-03000
油位计
Gauge
1
6
12ZB-14-04000
空滤器
Aeration filter
1
7
12ZB-14-05000
支架(2)
Bracket
1
8
12ZB-14-00003
板
Plate
2
9
12ZB-14-00004
盖板(2)
Cover
1
10
16Z-05-50000
磁棒
Magnetic core
1
11
12ZB-15-00001
密封条
Gasket
1
12
12ZB-14-00005
密封垫
Gasket
1
13
01010-50820
螺栓 M8*20
Bolt
25
14
01643-30823
垫圈 8
Washer
16
15
01580-00806
螺母 M8
Nut
3
16
01010-51280
螺栓 M12*80
Bolt
6
17
01643-31232
垫圈 12
Washer
6
18
01580-01210
螺母 M12
Nut
6
19
01010-51260
螺栓 M12*60
Bolt
8
20
01235-40516
十字槽盘头螺钉 M5*16
Screw
4

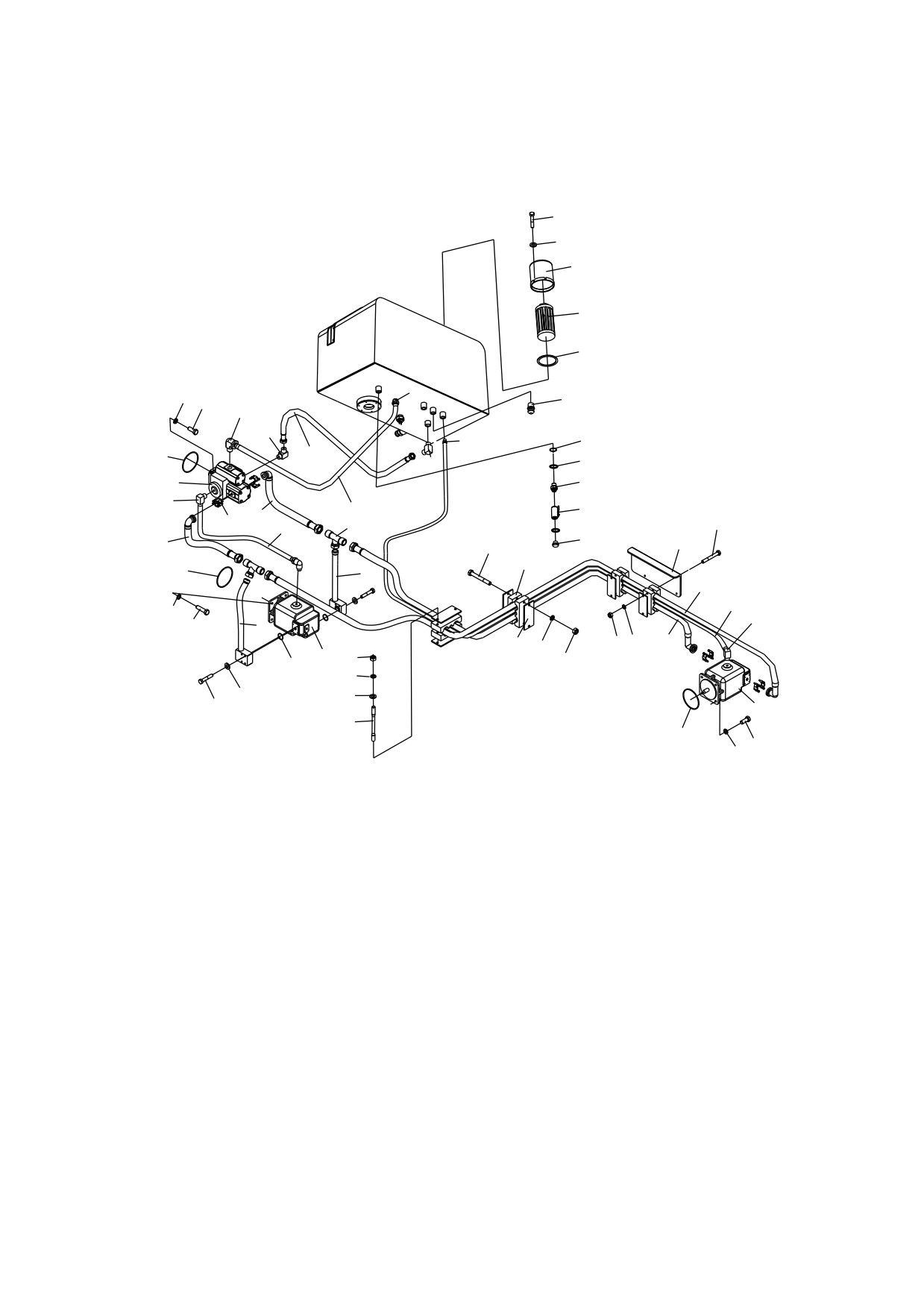

第 502 图
行走液压系统
FIG.502 HYDRAULIC PROPULSION SYSTEM
45
46
16
17
18
15
3 11
19
12
9
20
22
4
14
23
21
10
24
9
13
25
8
6
30
5
7
26
29
6
30
37
4
41
33
3
32 44
2
1
39
31
36
27
39
42
38
27
43
39
39
28
28
34
40
4
35
3
行走液压系统
HYDRAULIC PROPULSION SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-05-14000C
管
Hose
1
2
01010-51245
螺栓
Bolt
4
3
01643-31232
垫圈
Washer
12
4
07000-12125
O 型圈
O-ring
3
5
12ZB-05-21000A
接头 BD-36
Adapter
2
6
12ZB-05-01000B
软管总成
Hose
1
7
12ZB-05-18000A
软管总成
Hose
1
8
12ZB-05-15000A
分离法兰组件 FL-16
Half-flange
4
9
12ZB-05-05000A
接头 1CO9-30-12OG
Adapter
3
10
12ZB-05-01000
行走泵
Pump
1
11
01010-51230
螺栓
Bolt
4
12
12ZB-05-00002A
接头 1CO9-36-16
Adapter
1
13
12ZB-05-10000A
软管总成
Hose
1
14
12ZB-05-19000A
软管总成
Hose
1
15
12ZB-05-17000A
接头 1CH-36-27
Adapter
1
16
12ZB-12-01000
滤罩
Cover
1
17
12ZB-12-02000
滤油器
Filter
1
18
07000-12120
O型圈
O-ring
1
19
12ZB-05-00006
液压油温发送器
sender
1
20
12ZB-05-16000A
接头1CH-30-12OG
Adapter
1
21
12ZB-05-00001A
接头1CH9-30-27OG
Adapter
1
22
07002-12434
O型圈
O-ring
1
23
12ZB-05-00005
垫圈
Washer
2
24
12ZB-05-00009
接头
Adapter
1
25
12ZB-05-09000
球阀BKH-G3/4-1923
Valve
1
26
12ZB-05-00008
螺塞
Plug
1
27
01580-11008
螺母
Nut
6
28
02010-20657
螺栓
Bolt
8
29
16Z-14-00016
板
Plate
1
30
01010-51080
螺栓
Bolt
6
行走液压系统
HYDRAULIC PROPULSION SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
31
12ZB-05-02000B
软管总成
Hose
1
32
12ZB-05-02000A
软管总成
Hose
1
33
12ZB-05-03000B
软管总成
Hose
1
34
12ZB-05-06000
前驱马达
Hydraulic motor
1
35
02010-20838
螺栓
Bolt
4
36
12ZB-05-00003
板
Plate
2
37
12ZB-05-00004
板
Plate
8
38
01582-11008
螺母
Nut
2
39
01643-31032
垫圈
Washer
18
40
01160-31075
双头螺柱
Bolt
2
41
12ZB-05-13000C
管
Hose
1
42
12ZB-05-07000
后驱马达
Hydraulic motor
1
43
07000-13032
O 型圈
O-ring
2
44
12ZB-05-20000A
接头 1CO-30-12
Adapter
1
45
01010-50825
螺栓 M8*25
Bolt
6
46
01643-30823
垫圈
washer
6
第 503 图

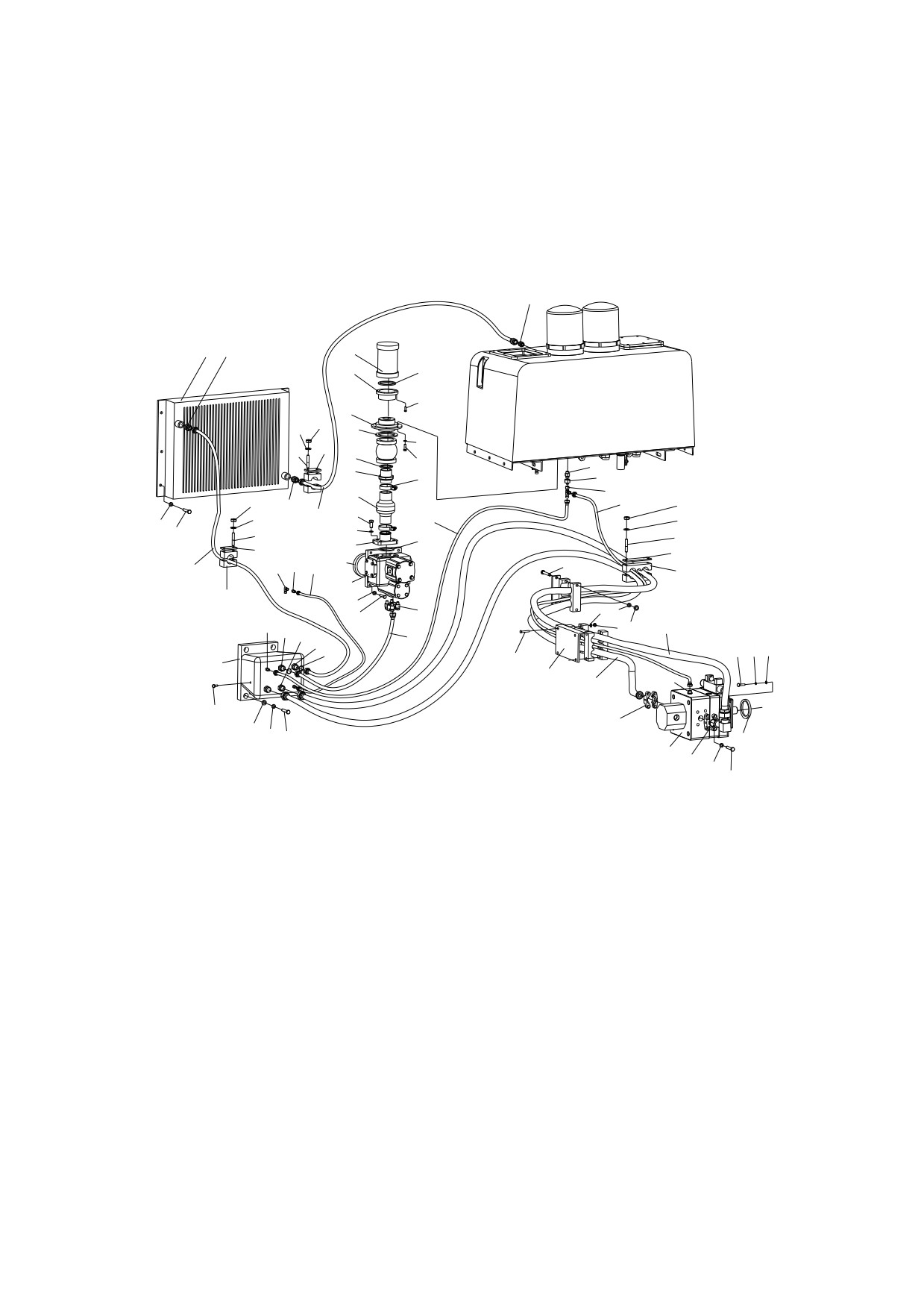

振动液压系统
FIG.503 HYDRAULIC VIBRATORY SYSTEM
6
1
3
7
8
44
43
9
51 53
66
68
46
52
12
45
14
11
47
15
13
16
53
22
53
2
51
4
48
37
51
42
50
41
52
52
49
17
68
23
28393860
55
24
5
18
67
59
19
54
64
3432
56
27
3336
21
6
1
2
69
20
55
25
30
26
35
31
54
5163
60
29
57
59
58
振动液压系统
HYDRAULIC VIBRATORY SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-10-01000A
油冷器
Oil cooler
1
2
12ZB-10-00010B
接头 1CH-36-33
Adapter
1
3
12ZB-10-17000B
接头 1CH9-36-33OG
Adapter
1
4
12ZB-10-02000B
软管总成
Hose
1
5
12ZB-10-03000B
软管总成
Hose
1
6
12ZB-05-17000A
接头 1CH-36-27
Adapter
1
7
12ZB-10-04000
滤油器
Filter
1
8
16Z-13-00003
法兰
Flange
1
9
12ZB-10-06000
法兰
Flange
1
11
12ZB-10-08000
接头
Adapter
1
12
12ZB-10-00007
垫圈
Washer
2
13
12ZB-10-00001
鼓形管
Banjo
1
14
12ZB-10-09001A
接头 1CH-22
Adapter
1
15
12ZB-10-09002A
接头 2C-14-22
Adapter
1
16
12ZB-10-09003A
接头 CC-14
Adapter
1
17
12ZB-10-00003
法兰
Flange
1
18
12ZB-10-10000
双联泵
Double pump
1
19
12ZB-05-15000A
分离法兰组件 FL-16
Half flange
1
20
12ZB-10-11000
振动阀
Valve
1
21
12ZB-10-12000A
软管总成
Hose
1
22
12ZB-10-20000B
软管总成
Hose
1
23
12ZB-05-00003
板
Plate
2
24
12ZB-10-00002
板
Plate
8
25
16Z-13-00011
板
Plate
1
26
12ZB-10-21000B
软管总成
Hose
1
27
12ZB-10-22000B
软管总成
Hose
1
28
12ZB-10-25000A
接头 2C9-14
Adapter
1
29
12ZB-10-13000
振动马达
Hydraulic motor
1
30
12ZB-10-00004A
接头 1CT-14-04SP
Adapter
1
31
12ZB-10-00015B
分离法兰 FL-20
Half flange
4
振动液压系统
HYDRAULIC VIBRATORY SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
32
12ZB-10-00012A
接头
Adapter
2
33
12ZB-10-00005A
接头 1CH-36-30×1.5
Adapter
2
34
12ZB-10-00006A
接头 1CH-12-10
Adapter
2
35
CSH M10*1
堵塞
Plug
1
36
12ZB-10-14000A
接头 2C9-36
Adapter
1
37
12ZB-10-23000A
软管总成
Hose
1
38
12ZB-10-24000A
软管总成
Hose
1
39
12ZB-10-15000A
接头 1CO9-12-04OG
Adapter
1
41
01010-30820
螺栓
Bolt
6
42
01643-50823
垫圈
Washer
6
43
01016-50616
螺栓
Bolt
4
44
07000-12082
O 型圈
O-ring
1
45
01010-50620
螺栓
Bolt
6
46
01643-20623
垫圈
Washer
6
47
07281-00509
喉箍 3×51-70
Hose clamp
2
48
02010-20832
螺栓
Bolt
4
49
07000-13050
O 型圈
O-ring
1
50
01643-31445
垫圈
Washer
4
51
01643-51032
垫圈
Washer
10
52
01160-31075
双头螺柱
Bolt
6
53
01582-11008
螺母
Nut
6
54
01643-31032
垫圈
Washer
16
55
01010-51080
螺栓
Bolt
6
56
01580-11008
螺母
Nut
6
57
07000-13040
O 型圈
O-ring
2
58
02010-20744
螺栓
Bolt
8
59
01643-31232
垫圈
Washer
16
60
07000-12125
O 型圈
O-ring
2
61
01010-51240
螺栓
Bolt
4
62
01643-31232
垫圈
Washer
4
振动液压系统
HYDRAULIC VIBRATORY SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
63
01010-51035
螺栓
Bolt
4
64
01010-51235
螺栓
Bolt
4
66
07000-12120
O 型圈
O-ring
1
67
12ZB-10-00016
管夹
Clamp
4
68
12ZB-10-00017
板
Plate
2
69
07000-13034
O 型圈
O-ring
2
第 504 图
转向液压系统
FIG.504 STEERING CYLINDER ASSEMBLY
22
23
9
8
7
6
18
10
19
20
5
21
4
11
12
2
13
1
3
15
14
1716
转向液压系统
STEERING CYLINDER ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-12-00001A
接头 1CFL9-26-12
Adapter
1
2
12ZB-12-00006A
法兰夹 FL-12
Clamp
1
3
12ZB-12-06000A
软管总成
Hose
1
4
12ZB-12-05000A
软管总成
Hose
1
5
12ZB-12-00002A
接头 1CH-22-20
Adapter
1
6
12ZB-12-05000
单向阀 DIF-L10H
Slide
1
7
12ZB-12-00002
垫圈
Washer
1
8
12ZB-12-02000
滤油器
Return filter
1
9
12ZB-12-01000
滤油罩
Cover
1
10
16Z-15-03000
转向柱
Steering wheel
1
11
12ZB-12-00003A
接头 1CH-22-18
Adapter
4
12
12ZB-12-03000A
软管总成
Hose
1
13
12ZB-12-04000A
软管总成
Hose
1
14
16Z-15-10000
软管总成
Hose
2
15
12ZB-12-00004A
接头 1CH-22-18
Adapter
2
16
12ZB-12-00005A
接头 FL-12
Adapter
2
17
18J-16-20000
转向油缸
Steering cylinder
2
18
16Z-15-04000
方向盘
Steering shaft
1
19
01010-51025
螺栓
Bolt
4
20
01643-51032
垫圈
Washer
4
21
16Z-15-02000
转向器
Steering unit
1
第 506 图
连杆装配
FIG.506
LINK ASSEMBLY
连杆装配
LINK ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
16Z-15-04000
方向盘总成
Steering wheel
1
2
方向盘
Steering
1
3
钢球φ3
Steel ball
54
4
01582-01613
螺母 M16*1.5
Nut
54
5
尼龙套
Nylon cover
1
6
轴
Steering shaft
1
7
支承管
Steering tube
1
8
01010-31020
螺栓 M10*20
Bolt
2
9
01602-51030
弹簧垫圈 10
Washer
4
11
挡圈
Retainer ring
1
12
调整垫圈
Washer
1
13
挡圈φ35
Retainer ring
1
14
球座
Ball joint
1
15
球碗
Socket
2
16
转向阀 BZZ1-500
Steering unit
1
17
01010-31035
螺栓 M10*35
Bolt
2
第 506 图
转向油缸总成（1/2）
FIG.506 STEERING CYLINDER ASSEMBLY
转向油缸总成（1/2）
STEERING CYLINDER ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
CKW100
孔用组合密封
Ring
2
2
WD100×9.4×2.5
支承环
Retaining ring
2
3
GB1235-76/φ35×3.1
O 形圈
Loop ring
1
4
16Z-15-09001-02
活塞
Piston
1
5
16Z-15-09001-03
缸体
Cylinder
1
6
WD50×9.4×2.5
支承环
Retaining ring
2
7
CKG45
轴用 Y 形密封
Y type seal
1
8
16Z-15-09001-04
导向套
Sheath
1
9
GB1235-76/φ100×5.7
O 形圈
Loop ring
1
10
YZ18-14-12-6
孔用卡键
Key for hole
1
11
CKS45
轴用组合密封
Washer for shaft
1
12
YZ18-14-12-7
挡环
Seal ring
1
13
GB894.1-86/φ90
轴用弹性挡圈
Stretch washer
1
14
CK45
防尘圈
Ring
1
15
16Z-15-09001-05
活塞杆
Piston rod
1
第 507 图
转向油缸总成（2/2）
FIG.507 STEERING CYLINDER ASSEMBLY
转向油缸总成（2/2）
STEERING CYLINDER ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
18J-16-20001
缸体
Cylinder
1
2
GB71-85-M10*1
开槽锥端紧定螺钉
Screw
1
3
18J-16-20002
螺母
Nut
1
4
18J-16-20003
钢丝圈φ50×1
Steel wire
1
5
18J-16-20004
支承环 100×9.5×2.5
Retaining ring
2
6
18J-16-20005
格莱圈φ100×6
Seal ring
1
7
18J-16-20006
活塞
Piston
1
8
18J-16-20007
O 型圈 D100×3.1
O-ring
1
9
SF-1-6040
衬套
Sheath
1
10
18J-16-20008
导套
Sheath
1
11
18J-16-20009
斯特封φ45×4
Seal ring
1
12
18J-16-20010
Y 型圈 45x53×6
Y type ring
1
13
18J-16-20011
挡圈
Retaining ring
1
14
18J-16-20012
卡键
Key for hole
1
15
18J-16-20013
除尘圈 45×53×5/6.5
Seal ring
1
16
04069-00902
轴用弹性挡圈
Retaining ring for shaft
1
17
18J-16-20014
O 型圈
O-ring
1
18
18J-16-20015
活塞杆
Piston rod
1
发动机关联部件
ENGINE RELATED PARTS
第 101 图 发动机及附件安装
FIG.101 ENGINE ASSEMBLY
发动机及附件安装
ENGINE ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-01-01000
风扇
Fan
1
2
12ZB-01-02000
风扇轴
Drive shaft
1
3
12ZB-01-00002
膨胀节
Exhaust hose
1
4
12ZB-01-00003
密封条
Seal
1
5
12ZB-01-00010
座
Seat
2
6
12ZB-01-03000
座
Seat
1
7
12ZB-01-00004
密封垫
Washer
1
8
12ZB-01-00005
垫片
Washer
1
9
12ZB-01-04000
弯管
Hose
1
10
12ZB-01-00006
软管
Hose
1
11
12ZB-01-05000
空滤器下支架
Bracket
1
12
12ZB-01-00007
空滤器上支架
Bracket
1
13
12ZB-01-06000
空滤器
Air cleaner
1
14
12ZB-01-00008
软管
Hose
1
15
12ZB-01-00009
板
Plate
1
16
12ZB-01-07000
发动机
Engine
1
17
12ZB-01-00011
垫片
Washer
12
18
12ZB-01-08000
前支座
Engine bracket
2
19
12ZB-01-09000
消音器
Muffler
1
20
12ZB-01-10000
后支座
Engine bracket
2
21
01599-01011
螺母
Nut
4
22
07283-27663
U 型管夹
Clamp
2
23
01602-21236
垫圈
Washer
9
24
01016-51235
螺栓
Bolt
16
25
01010-50830
螺栓
Bolt
8
26
01641-20812
垫圈
Washer
16
27
01580-11210
螺母
Nut
3
28
01016-51250
螺栓
Bolt
3
29
01010-50820
螺栓
Bolt
12
30
07281-00909
喉箍
Hose clip
4
发动机及附件安装
ENGINE ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
31
01580-10806
螺母
Nut
8
32
01010-50830
螺栓
Bolt
2
33
01602-20825
垫圈
Washer
6
34
01010-51020
螺栓
Bolt
4
35
01643-31232
垫圈
Washer
8
36
01010-51290
螺栓
Nut
6
37
01643-21232
垫圈
Washer
22
38
07206-21014
螺栓
Bolt
1
39
01010-51025
螺栓
Bolt
4
40
07005-01412
密封垫圈
Washer
2
41
07005-00812
密封垫圈
Washer
2
42
07206-20508
螺栓
Bolt
1
第 102 图
操纵系统
FIG.102 CONTROL SYSTEM
操纵系统
CONTROL SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
GB65-76
螺钉 M3*6
Screw
1
2
手柄
Handel
1
3
控制杆
Lever
2
4
GB30-76
螺母 M6
Nut
4
5
GB52-76
螺母 M6
Nut
4
6
垫板
Washer
1
7
衬套
Bushing
1
8
OX(19-29)
胶管卡箍
Hose clamp
1
9
GB52-76
螺母 M5
Nut
3
10
GB30-76
螺栓 M8*35
Bolt
2
11
联结器体
Coupling
1
12
GB52-76
螺母 M8
Nut
2
13
GB65-76
螺钉 M5*6
Screw
2
14
JW12-11
微动开关
Switch
1
15
GB65-76
螺钉 M5*16
Screw
2
16
GB52-76
螺母 M6
Nut
2
17
GB72-76
螺钉 M6*40
Screw
2
20
限位器
Limiter
1
21
弹性球头螺钉 M16*1.5
Screw
1
22
GB52-76
螺母 M16*1.5
Nut
1
23
GB30-76
螺栓 M5*10
Bolt
2
24
GB78-76
螺钉 M8*12
Screw
1
25
制子
Ring
1
26
衬套
Bushing
1
27
GB97-76
垫圈 8
Washing
2
28
GB30-76
螺栓 M8*16
Bolt
2
29
支架
Bracket
1
31
GB882-76
销轴φ8*25
Pin
1
32
GB848-76
垫圈 8
Washer
1
33
GB91-76
开口销 3*16
Pin
1
34
12ZB-19-00001
叉口板
Fork link
1
35
12ZB-19-00008
换向软轴总成
Control cable
1
操纵系统
CONTROL SYSTEM
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
36
12ZB-19-10000
固定板
Bracket
1
38
12ZB-19-00002
叉口板
Fork link
1
39
04205-10624
销轴φ6*24
Pin
2
40
04050-12012
开口销 2*12
Pin
2
41
01641-20608
垫圈 6
Washer
2
42
联结板
Link
1
43
12ZB-19-00007
油门软轴总成
Control cable
1
44
01641-20608
垫圈 6
Washer
2
45
12ZB-19-00006
熄火软轴总成
Control cable
1
46
12ZB-19-00004
叉口板
Fork link
1
47
01641-20608
垫圈 6
Washer
2
48
01580-10605
螺母 M6
Bolt
2
49
01016-30620
螺栓 M6*20
Bolt
2
50
12ZB-19-00003
固定板
Bracket
1
51
12ZB-19-00002
叉口板
Fork link
1
52
01016-30820
螺栓 M8*20
Bolt
2
53
01641-20812
垫圈 8
Washer
2
55
12ZB-19-20000
固定板
Bracket
1
56
12ZB-19-00005
压板
Bracket
1
第 103 图
分动箱装配
FIG.103
WHEEL BOX ASSEMBLY
分动箱装配
WHEEL BOX ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12Z-02-00000
分动箱装配
Wheel box assembly
1
2
12Z-02-01000
驱动圆盘
Drive plate
1
3
12Z-02-00007
花键轴
Spline shaft
1
4
01010-31640
螺钉 M16*40
Bolt
6
5
01602-01648
垫圈 16
Spring Washer
6
6
12Z-02-00001
联接盘
Connected cover
1
7
07000-05165
O 型密封圈 165*5.7
O-ring
1
8
07011-60060
骨架油封
Sell ring
1
9
GB276-82
轴承 213
Bearing
3
10
12Z-02-00006
主动斜齿轮
Drive gear
1
11
GB276-82
轴承 211
Bearing
3
12
12Z-02-00013
螺塞
Plug
3
13
07002-02034
O 型圈 16.7*3.4
O-ring
3
14
12Z-02-00002
箱体
Horsing
1
15
07040-12012
螺塞
Plug
3
16
12Z-02-00012
内外弯头
Elbow90
1
17
12Z-02-00004
从动斜齿轮
Gearing
2
19
07000-02145
O 型圈 145*3.1
O-ring
2
20
12Z-02-00011
螺塞
Plug
1
21
12Z-02-00003
轴承盖
Bearing housing
1
22
12Z-02-00009
轴承盖
Bearing housing
1
23
01602-01236
垫圈 12
Spring Washer
8
24
01252-31230
螺钉 M12*30
Screw
8
25
07000-12125
O 型圈 D125*3.1
O-ring
2
26
12Z-02-00005
变量泵联接套
Variable pump sleeve
1
27
12Z-02-00008
齿轮泵联接套
Gearing pump sleeve
1
28
12Z-02-02002
甩油盘
Oil slinger
1
防护装置
GUARD EQUIPMENT
第 401 图 地板架总成
FIG.401 FLOOR ASSEMBLY
地板架总成
FLOOR ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-13-01000
地板架
Floor
1
2
12ZB-13-02000
仪表盘
Instrument box
1
3
12ZB-13-00001
盖板
Plate
1
4
16Z-07-00002
塞子
Plug
6
5
18J-07-03000
上减振器
Shock absorber
4
6
12ZB-13-00002
减振器座
Shock absorber seat
4
7
18J-07-00001
调整垫(1)
Washer
4
8
18J-07-02000
下减振器
Shock absorber
4
9
18J-07-00003
调整垫(2)
Washer
8
10
01580-12419
螺母 M24
Nut
8
11
01011-52450
螺栓 M24×150
Bolt
4
12
01016-30820
螺栓 M8×20
Bolt
6
13
01643-30823
垫圈 8
Washer
6
14
01016-31025
螺栓 M10×25
Bolt
4
15
01643-31032
垫圈 10
Washer
4
16
01580-11008
螺母 M10
Nut
4
17
01252-51045
螺栓 M10×45
Bolt
8
第 402 图 驾驶室总成
FIG.402
CAB ASSEMBLY
驾驶室总成
CAB ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-11-03000
后铝窗
Back window
1
2
16Z-08-06000
内视镜
Inside mirror
1
3
16Z-08-07000
气弹簧
Gas spring
2
4
12ZB-11-04000
天窗
Top window
1
5
12ZB-11-01000A
框架
Frame
1
6
12ZB-11-00001A
圈
Washer
1
7
01010-00620
自攻螺钉
Bolt
6
8
01580-00605
螺母M6
Nut
6
第 403 图
后机罩总成
FIG.403 ENGINE HOOD ASSEMBLY
15
18
17
25
16
26
7
6
8
A
3
20
2
21
9
19
16
17
15
1
22
23
24
14
10
图示A
Detail A
17
12
11
5
13
17
4
11
后机罩总成
ENGINE HOOD ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-15-01000
油冷器罩
Radiator frame
1
2
12ZB-15-02000
门锁
Door lock
2
3
12ZB-15-03000
右护罩
Right roof
1
4
12ZB-15-00004
调整套
Sleeve
2
5
12ZB-15-04000
气弹簧
Pneumatic spring
2
6
12ZB-15-05000
上护罩
Hood roof
1
7
12ZB-15-06000
合页
Hinge
6
8
12ZB-15-07000
左护罩
Left roof
1
9
12ZB-15-09000
转向灯
Lamp
2
10
12ZB-15-10000
格栅
Grid
1
11
04050-02016
开口销
Cotter pin
4
12
04205-10840
销轴 8×40
Pin
2
13
04205-10860
销轴 8×60
Pin
2
14
01252-40845
内六角圆头螺栓 M8×45
Bolt
4
15
01010-30830
螺栓 M8×30
Bolt
16
16
01580-00806
螺母 M8
Nut
46
17
01643-30832
垫圈 8
Washer
56
18
01010-30850
螺栓 M8×50
Bolt
30
19
01580-60403
螺母 M4
Nut
12
20
01212-50412
开槽圆柱头螺钉 M4×12
Screw
12
21
01641-20405
垫圈 4
Washer
12
22
01580-01008
螺母 M10
Nut
6
23
01010-31030
螺栓 M10×30
Bolt
6
24
01643-31032
垫圈 10
Washer
6
25
01010-30845
螺栓 M8×45
Bolt
12
26
01010-30820
螺栓 M8×20
Bolt
6
第 404 图 司机座
FIG.404
SEAT
司机座
SEAT
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
20J-09-01000
司机座
Seat
1
2
12ZB-20-02000
工具箱
Tool box
1
3
20J-09-00001
缓冲橡胶
Rubber washer
1
4
20J-09-03000
工具箱锁
Box lock
1
5
01010-30825
螺栓 M8×25
Bolt
8
6
01643-30823
垫圈 8
Washer
8
主机架及工作装置
MAIN FRAME AND WORK EQUIPMENT
第 301 图 前机架总成（SR12、YZ12B）
FIG.301
DRUM FRAME ASSEMBLY
前机架总成（SR12、YZ12B）
DRUM FRAME ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-08K-30000
前刮泥板支架
Bracket Front
2
2
01580-12016
螺母 M20
Nut
8
3
01643-32060
垫圈 20
Washer
8
4
12ZB-08-00001
垫片
Shim
2
5
12ZB-08-00002
垫片
Shim
2
6
12ZB-08-00003
胶套
Sheath
24
7
01011-52010
螺栓 M20*100
Bolt
8
8
01010-51645
螺栓 M16*45
Bolt
12
9
01643-31645
垫圈 16
Washer
12
10
19ZK-04-30000
刮泥板
Scraper
1
11
SR12-04K-10000
前机架
Frame front
1
12
07020-01021
油杯 M10*1
Grease fitting
1
13
18J-04-30000
前刮泥板
Scraper
1
第 302 图
前机架总成（SR12P、YZK12B）
FIG.302
DRUM FRAME ASSEMBLY
前机架总成（SR12P、YZK12B）
DRUM FRAME ASSEMBLY
序号
代 号
名 称
数量
Index NO.
Par NO.
Name
Q’ty
1
12ZB-08-00001
垫片
Shim
2
2
12ZB-08K-30000
前刮泥板支架
Bracket front
2
3
01580-12016
螺母 M20
Nut
8
4
01643-32060
垫圈 20
Washer
8
5
12ZB-08-00002
垫片
Shim
2
6
12ZB-08-00003
胶套
Sheath
24
7
01011-52010
螺栓 M20×100
Bolt
8
8
01010-51645
螺栓 M16×45
Bolt
36
9
01643-31645
垫圈 16
Washer
36
10
SR12-04K-00001
刮泥板
Scraper
9
11
SR12-04K-10000
前机架
Frame front
1
12
07020-01021
油杯 M10×1
Grease fitting
1
13
19ZK-04-00001
刮泥板
Scraper
9
14
12ZB-08K-40000
刮泥板
Scraper
1
15
12ZB-08K-20000
刮泥板
Scraper
1
第 303 图
振动轮总成（1/2）
содержание .. 1 2 ..
///////////////////////////////////////
