Дизельный двигатель бульдозера SHANTUI-SD16. Каталог запчастей - часть 2
43

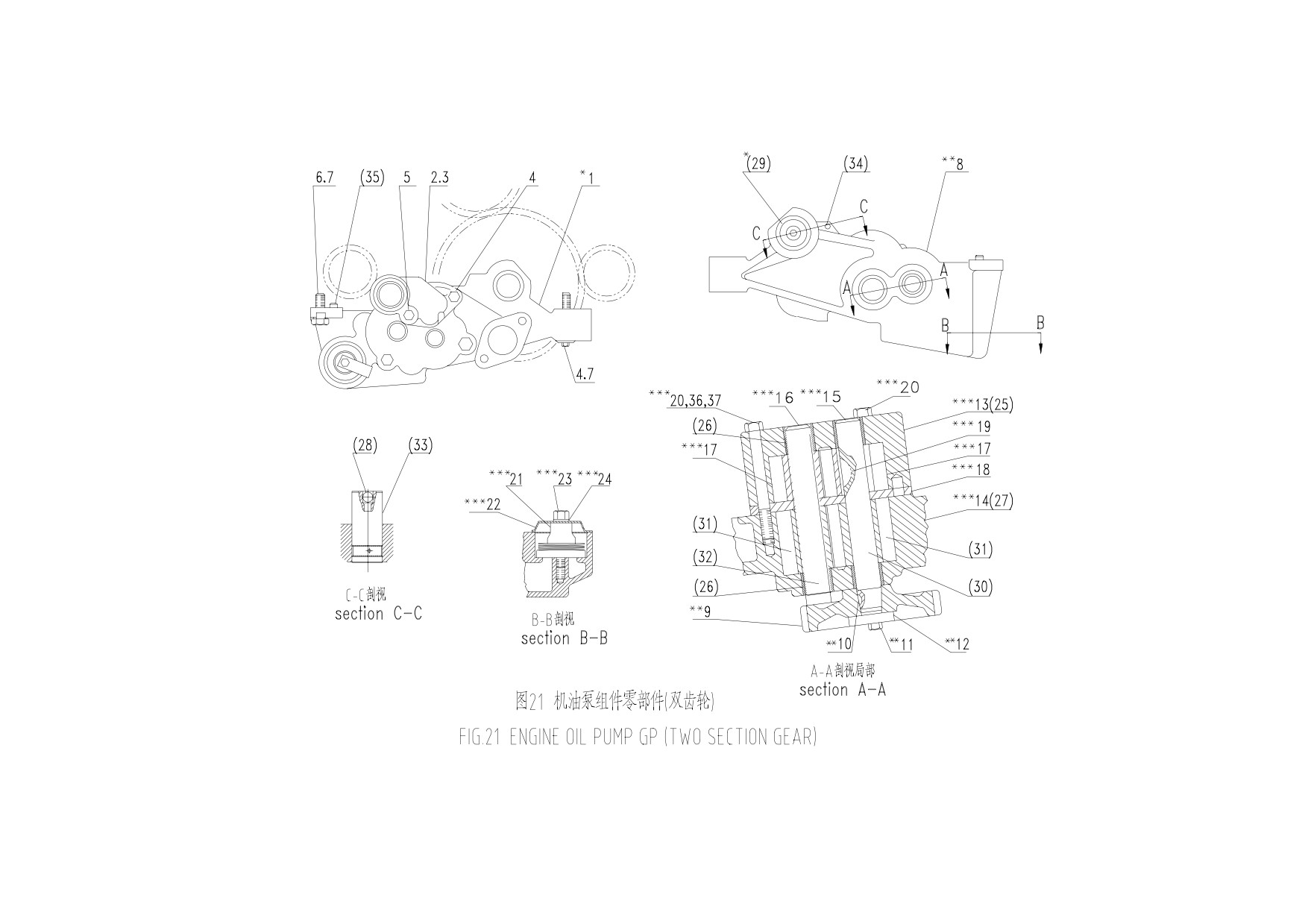

图 21:机油泵组件零部件(双齿轮)/Fig.21: ENGINE OIL PUMP GP (TWO SECTION GEAR)
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
2P1784
*1
机油泵部件 PUMP GP-ENGINE OIL (TWO SECTION GEAR)
6N2642
1
2
吸油管/ELBOW-SCAVENGE LINE
4N5353
1
3
垫片/GASKET
2P8746
1
4
六角头螺栓/BOLT
0S1590(3/8-16×50.8)
3
5
六角头螺栓/BOLT
0S1619(3/8-16×76.2)
1
6
六角头螺栓/BOLT
3B1915(3/8-16×34.92)
2
7
垫圈/WASHER-HARD
5M2894(10.2×18.5×2.5)
4
**8
机油泵试验部件/ENGINE OIL PUMP AS.
4W2448
1
**9
驱动齿轮/GEAR-OIL PUMP DRIVE
7W0507
1
**10
半圆键/KEY-WOODRUFF-10
8M5599
1
**11
六角头螺栓/BOLT
0S1590(3/8-16×50.8)
1
**12
垫圈/WASHER-HARD
1P7346(10.2×35.0×6.0)
1
***13
吸油泵体部件 BODY ASSEMBLY-SCAVENGE PUMP
4W2321
1
***14
泵体部件/BODY AS．-OIL PUMP
4W2322
1
***15
主动轴部件/DRIVE SHAFT AS.
2P6245
1
***16
从动轴部件/SHAFT ASSEMBLY-OIL PUMP
8S0493
1
***17
吸油泵齿轮 GEAR-OIL PUMP(GEAR-SCAVENGE PUMP)
6N1036(2P2546)
2
***18
机油泵隔板/SPACER-OIL PUM
2P1781
1
*1:6N2642 机油组件中包括标号为**8、**9、**10、**11、**12.的零部件
*1: Pump GP.-Engine Oil (Two Section Gear) 6N2642 includes parts of Ref.No.**8、**9、**10、**11、**12.
**8:机油泵试验部件中包括标号为***13、***14、***15、***16、***17、***18、***19、***20、***21、***22、***23、***24
的零部件
**8: Pump GP.-Engine Oil includes parts of Ref.No. ***13、***14、***15、***16、***17、***18、***19、***20、***21、***22、***23、***24.
***13:机油泵体部件中包括标号为(25)、(26)的零部件/***13: Body AS.-Scavenge Pump includes parts of Ref.No.(25)、(26);
***14:机油泵体部件中包括标号为.(26)、
(26)、(27)、*(29)、(34)、(35);
***15:主动轴部件中包括为(30)、(31)的零部件/***15: Drive SHAFT includes parts of Ref.No.(30)、(31);
44
图 21:机油泵组件零部件(双齿轮)/Fig.21: ENGINE OIL PUMP GP (TWO SECTION GEAR)
***16:从动轴部件中包括标号.(31)、(32)的零部件/***16: Driven SHAFT includes parts of Ref.No.(31)、(32).
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
2P1784
***19
半圆键/KEY-WOODRUFF-10
1B8709
1
***20
六角头螺栓/BOLT
GB/T5782-M10×90
3
***21
卸压阀部件 PRESSURE RELIEF VALVE AS.
4N8385
1
***22
卸压阀盖 COVER-OIL PUMP BYPASS VALVE
4N3732
1
***23
六角头螺栓/BOLT
GB/T5782-M8×50
1
***24
垫圈/WASHER-HARD
GB/T97.1-8-200HV
1
(25)
吸油泵体/BODY-SCAVENGE PUMP
4N4054
1
(26)
轴套/BEARING-SLEEVE
8S6511
4
(27)
泵体/BODY-OIL PUMP
8N8635
1
(28)
钢球/STEEL BALL
GB/T308-10
1
*(29)
惰齿轮轴部件 SHAFT ASSEMBLY-OIL PUMP IDLER GEAR
2P1170
1
(30)
主动轴/DRIVE SHAFT
2P0691
1
(31)
机油泵齿轮/GEAR-OIL PUMP
2P2545
2
(32)
从动轴/SHAFT-OIL PUMP
8S0490
1
(33)
惰齿轮轴/SHAFT-OIL PUMP IDLER GEAR
2P1169
1
(34)
钢球/STEEL BALL
GB/T308-8
1
(35)
圆柱销/DOWEL
1F1006(9.368×15.75)
1
36
垫圈/WASHER
GB/T97.1-10-200HV
3
37
弹簧垫圈/SPRING WASHER
GB/T93-10
3
38
碟形弹簧/SPRING-CONED DISC
4N8384
5
39
卸压阀座/PEDESTAL
8N8118
1
40
定位圈/RETAINER
2P7717
1
41
定位套/SHEATH
2
*（29）惰齿轮轴部件中包括标号为(28)、(33)的零部件/*(29): SHAFT AS.-Oil Pump Idler Gear includes parts of Ref.No.(28)、(33).
45
46

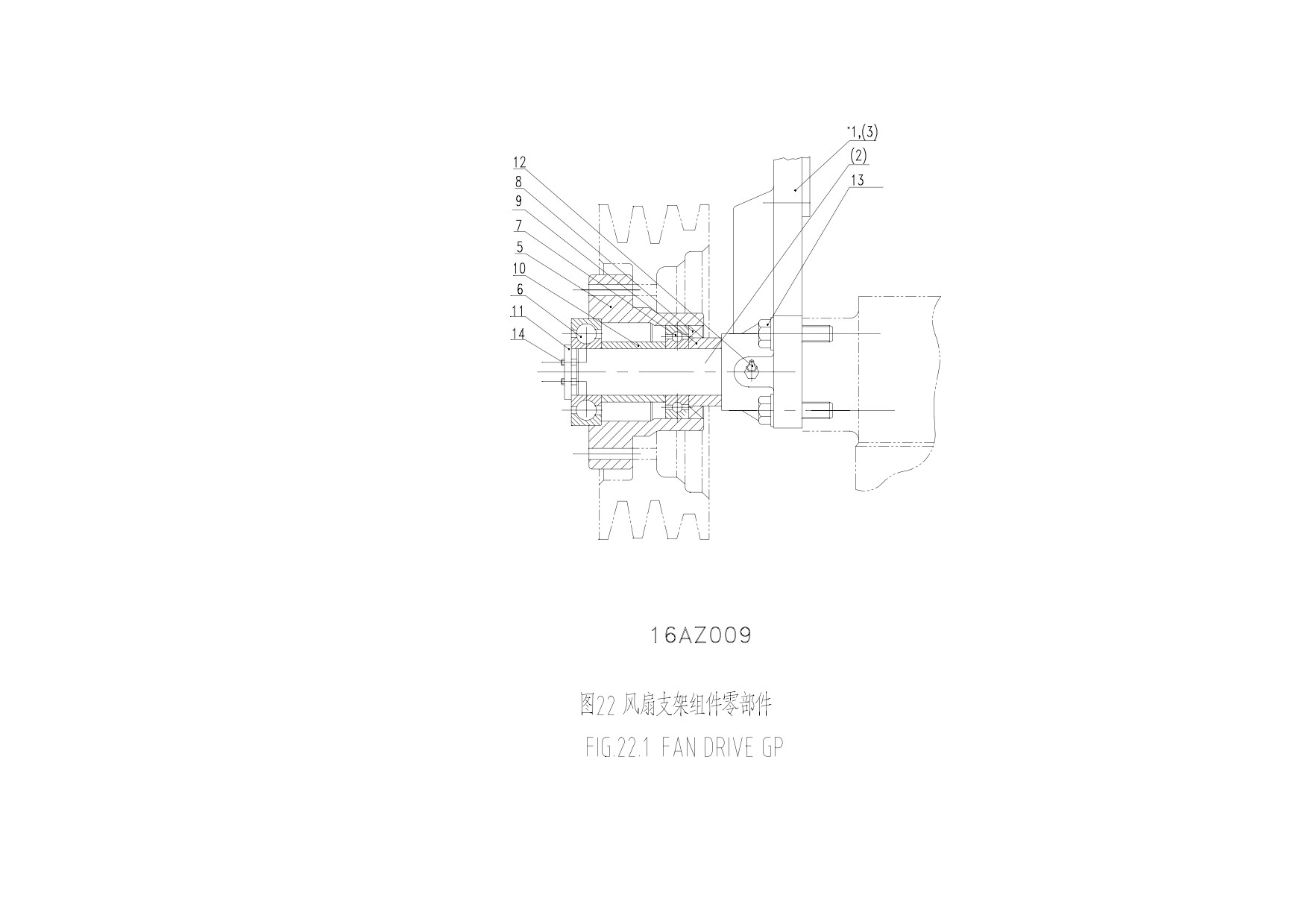

图 22:风扇支架组件零部件/Fig.22: FAN DRIVE GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref. No.
16AZ009
*1
风扇支架加工部件 FAN SHAFT BRACKET AS.
16AB008
1
(2)
风扇轴/SHAFT-FAN
1P9946
1
(3)
风扇轴支架/BRACKER-FAN
1P9899
1
(4)
圆柱销/CYLINDRICAL PIN
GB/T119-B10×18
1
5
风扇法兰/HUB-FAN PULLEY
2P1757
1
6
深沟球轴承/BALL BEARING
GB/T276-6307
1
7
深沟球轴承/BALL BEARING
GB/T276-6207
1
8
骨架式橡胶油封 RUBBER OIL SEAL
HG4-692-SG50×72×12
1
9
隔圈/SPACER
16AL002
1
10
隔圈/SPACER
8N5305
1
11
压紧垫圈/WASHER-RETAINING
5S7264
1
12
直通式压注油环/OIL WREATH
GB/T1152-M10×1
1
13
六角头螺栓/BOLT
5P2566(1/2-13×38.1)
4
14
六角头螺栓/BOLT-SELF LOCKING
6V4626(5/16-24×50.8)
2
*1:16AB003 风扇轴支架加工部件中包括标号为.(2)、(3)、(4)的零部件
*1: BRACKET-Fan SHAFT 16AB003 includes parts of Ref.No.(2)、(3)、(4).
注*2W4546 为调节垫块部件，7C5632 为调节垫块零件号/Note*2W4546 includes parts of 7C5632.
47
图
48

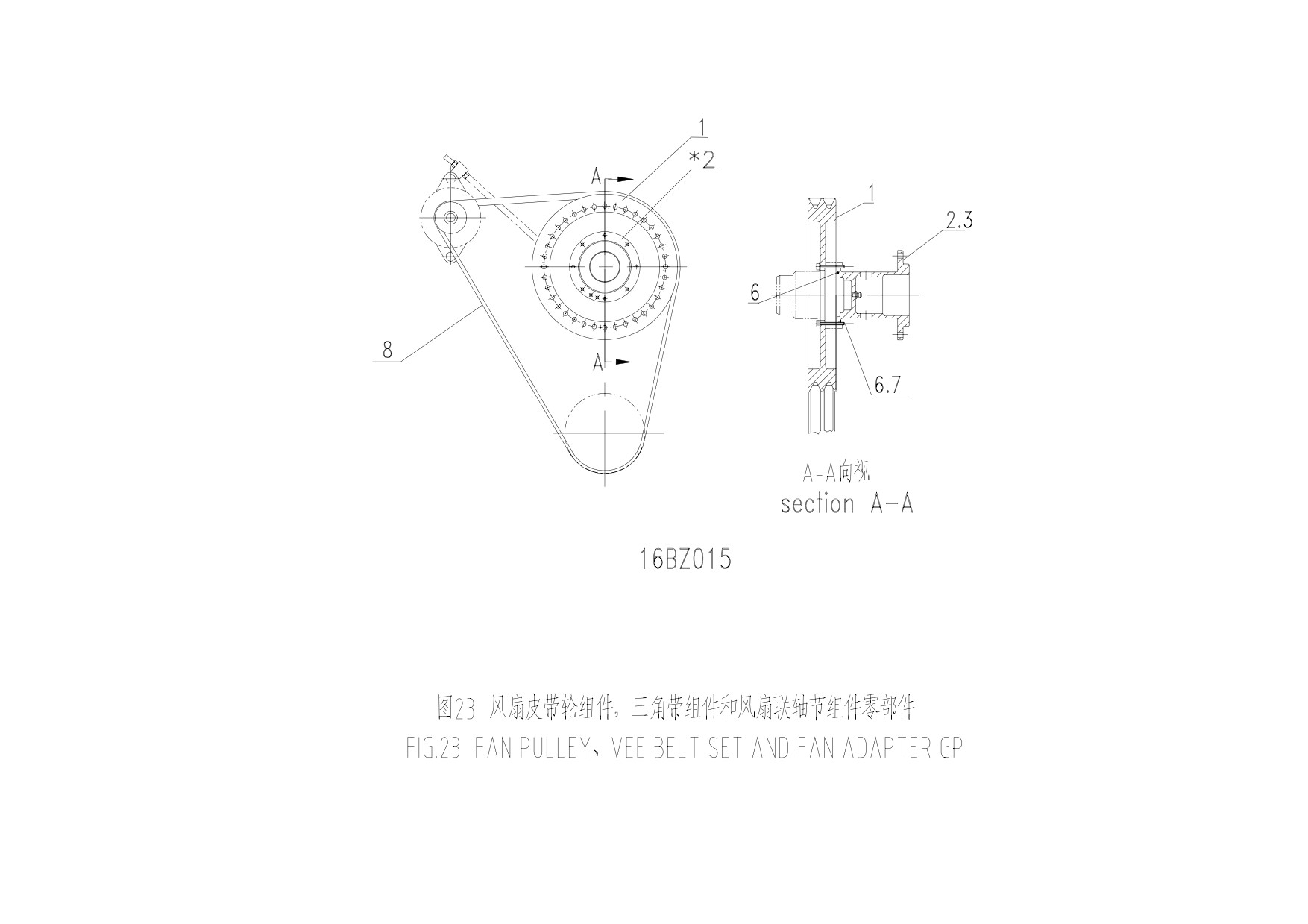

23:风扇皮带轮组件、三角带组件和风扇联轴节组件零部件
Fig.23: FAN PULLEY、VEE BELT SET AND FAN ADAPTER GP
标号
数量 Quantity
Ref.N
名 称 NAME
件号 PART No.
16BZ015
16CZ008
o.
1
风扇皮带轮部件 FAN PULLEY AS.
16BB026
1
风扇皮带轮/FAN PULLEY
16BL045
2
风扇皮带轮/FAN PULLEY
16BL047
1
2
风扇联轴节部件 FAN ADAPTER AS.
16BB013
1
(3)
风扇联轴节/FAN ADAPTER
16BL027
1
(4)
闷头/PLUG
16BL020(同 761G-04-052)
1
5
O 型密封圈/SEAL-O-RING
9F4446(78.74×5.33)
1
6
六角头螺栓/BOLT
0T0573(3/8-16×69.85)
6
7
平垫圈/WASHER-HARD
8T4896(10.2×18.5×2.5)
6
8
三角皮带部件/V-BELT AS.
2W8951
1
(9)
三角皮带/V-BELT
1M7303
2
49
50

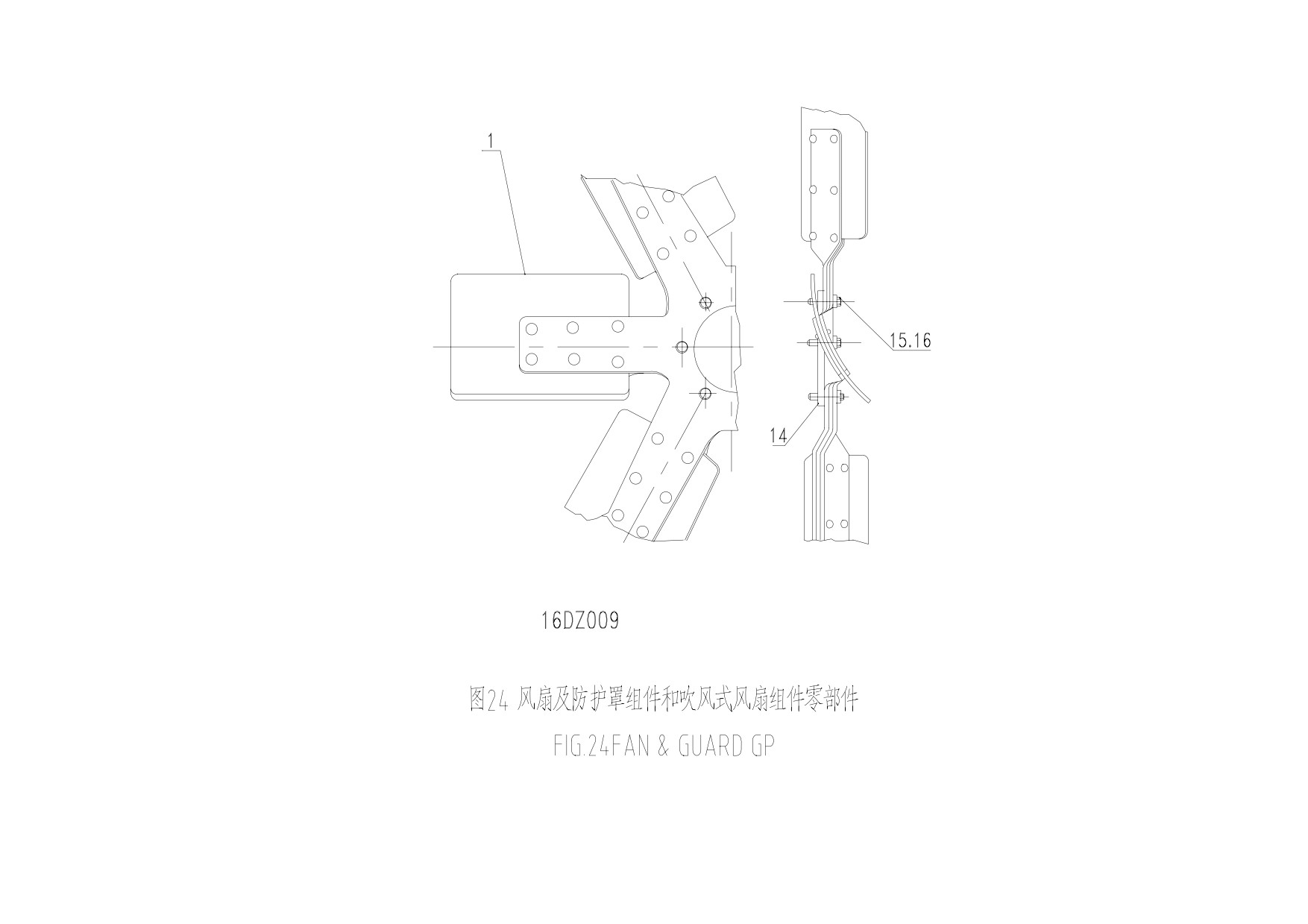

图 24:风扇及防护罩组件和吹风式风扇组件零部件 Fig.24:FAN & GUARD GP
标号
数量 Quantity
Ref.No
名 称 NAME
件号 PART No.
16DZ009
1
风扇铆接部件(吹风式)SPIDER AS.-FAN(BLOWER)
1N3586
1
风扇叶焊接部件 SPIDER AS.-FAN
16DB001
1
8
六角头螺栓/BOLT
5S7382(3/8-16×34.92)
6
9
硬垫圈/WASHER-HARD
8T4896(10.2×18.5×2.5)
6
18
风扇托板与垫板焊接部件/WELD AS.
16DB002
1
20
风扇后托板/PLATE
16DL004
1
铆钉/RIVET
GB/T867-6×26
36
51
120

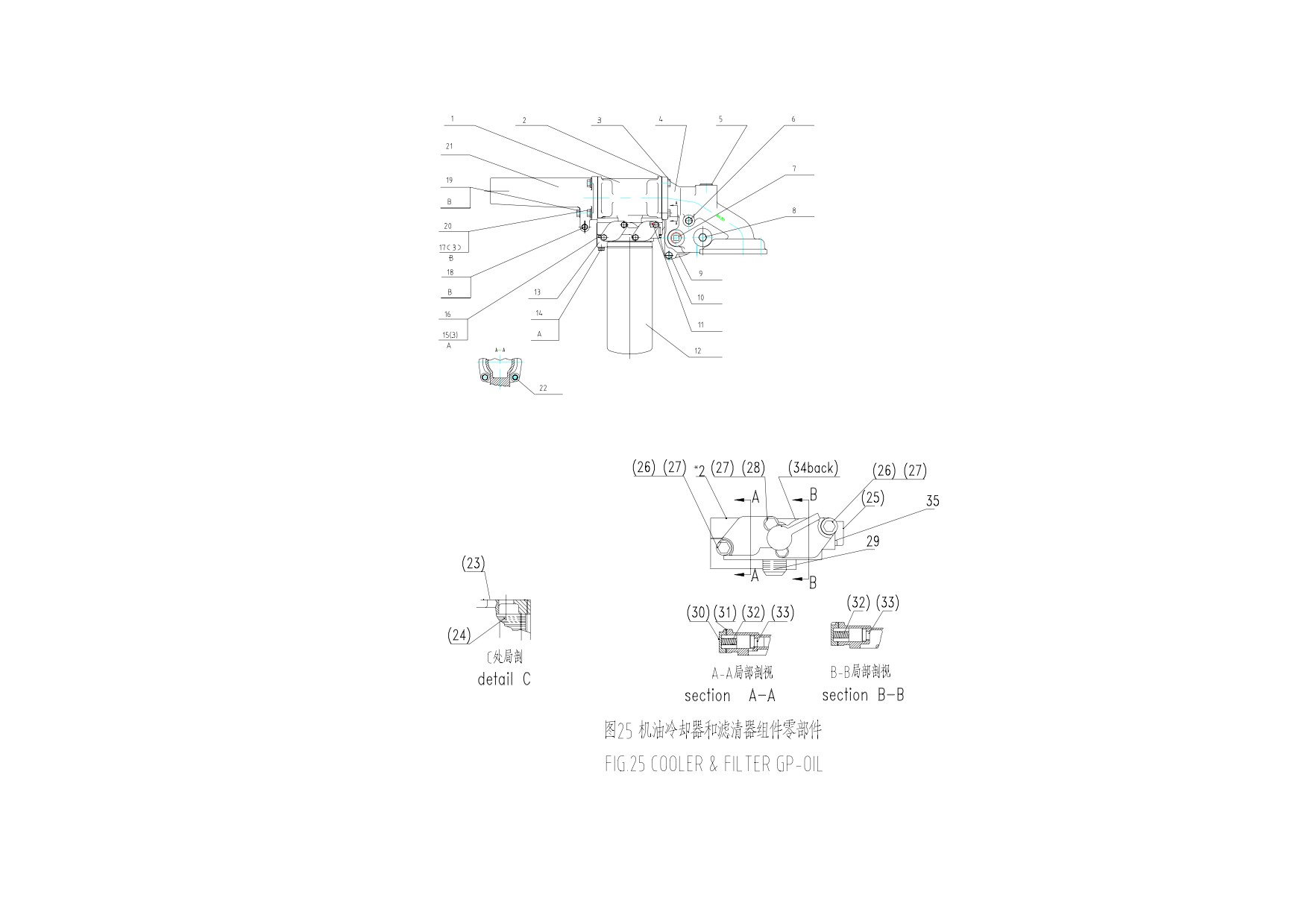

图 25 机油冷却器和滤清器组件零部件 Fig25:COOLER & FILTER GP-OIL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
18AZ009
*1
机油冷却器芯子机加工部件 CORE AS.-OIL COOLER
7N0165
1
2
垫片/GASKET
5S6051
2
3
六角头螺栓/BOLT
1A2029(3/8-16×28.58)
3
4
油冷器盖/COVER
18AL009
1
5
内方头锥管螺塞 PLUG-PIPE (SQUARE COUNTERSUNK)
3B0551
1
6
六角头螺栓/BOLT
5F4899(3/8-16×139.7)
1
7
内方头锥管螺塞 PLUG-PIPE (SQUARE COUNTERSUNK)
1B5174(3/4-14)
1
8
六角锥管螺塞/PLUG-PIPE
3J5390(3/8-18×14.2)
1
9
垫片/GASKET
2W4561
1
10
六角头螺栓/BOLT
0S1591(3/8-16×38.10)
1
11
O 型密封圈/SEAL-O RING
8M4432(26.57×3.53)
2
12
机油滤清器部件/FILTER AS-OIL
2P4004(1R0658\1R0739)
1
*13
机油滤清器座装配部件 BASE GP-FILTER (OIL)
8N4457
1
14
六角头螺栓/BOLT
1D4540(5/16-18×69.85)
1
15
硬垫片/WASHER-HARD
9M1974(8.8×16×2.0)
4
16
六角头螺栓/BOLT
1B9575(5/16-18×44.45)
3
17
硬垫片/WASHER-HARD
5M2894 (10.2×18.5×2.5)
5
18
六角头螺栓/BOLT
3B1915(3/8-16×34.92)
1
19
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
1
20
六角头螺栓/BOLT
0S1588(3/8-16×31.75)
3
21
水泵出水管/PIPE-PUMP OUTLET
2W5240
1
22
十二角头螺栓/BOLT-12 POINT HEAD
1T0765(3/8-16×25.40)
1
*1:7N0165 机油冷却器芯子焊接机加工部
Ref.No.(23)、(24);
*13:8N4457 机油滤清器座装配部件中包括标号为(25)…(35)的零部件/*13: BASe GP.-Filter (Oil) 8N4457 includes parts of Ref.No.(25)…(35).
121
图 25 机油冷却器和滤清器组件零部件 Fig25:COOLER & FILTER GP-OIL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
18AZ009
(23)
壳体/SHELL-CORE
7S6394
1
(24)
管束部件/BUNDLE AS．-TUBE
18AB005
1
(25)
滤清器座部件/BASE AS．-OIL FILTER
9Y7149
1
(26)
六角头螺栓/BOLT
0S1618(5/16-18×25.4)
2
(27)
平垫圈/WASHER-HARD
9M1974(8.8×16×2.0)
4
(28)
六角头螺栓/BOLT
1B2790(5/16-18×34.92)
2
(29)
螺套内接头/CONNECTOR
2P2537
1
(30)
盖/COVER
9Y6859
1
(31)
垫片/GASKET
9Y6860
1
(32)
弹簧/SPRING
8M3182
2
(33)
阀体 PLUNGER-OIL COOLER PELIEF VALVE
9M0853
2
(34)
内方头锥管螺塞 PLUG-PIPE (SQUARE COUNTERSUNK)
3B0551
3
(35)
内方头锥管螺塞 PLUG-PIPE (SQUARE COUNTERSUNK)
2B0858
1
145
146

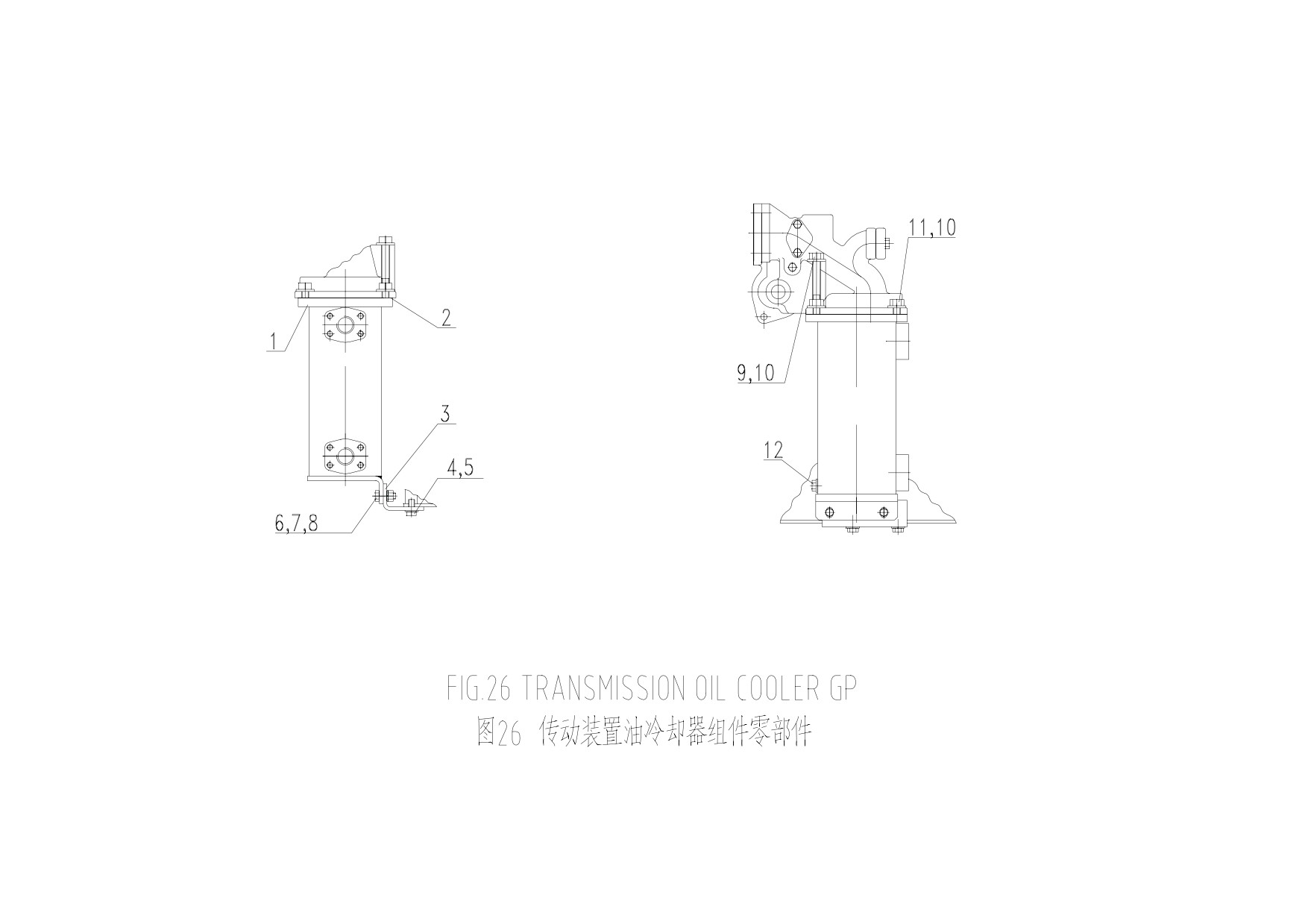

图 26:传动装置油冷却器组件零部件/Fig.26: TRANSMISSION OIL COOLER GP
标
数量 Quantity
号
名 称 NAME
件号 PART No.
18BZ007
Ref.
1
芯子焊接机加工部件/CORE AS.
18BB009
1
2
垫片/GASKET
18BL007a
1
3
托架/BRACKET
18BL008
1
4
六角头螺栓/BOLT
1A2029(3/8-16×28.58)
2
5
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
2
6
六角头螺栓/BOLT
GB/T5783-M10×30
2
7
螺母/NUT
GB/T6170-M10
2
8
平垫圈/WASHER
GB/T93-10
2
9
六角头螺栓/BOLT
GB/T5782-M12×110
1
10
平垫圈/WASHER
GB/T 93-12
4
11
六角头螺栓/BOLT
GB/T5783-M12×30
3
12
放水阀/PLUG
761G-02-105
1
147
148

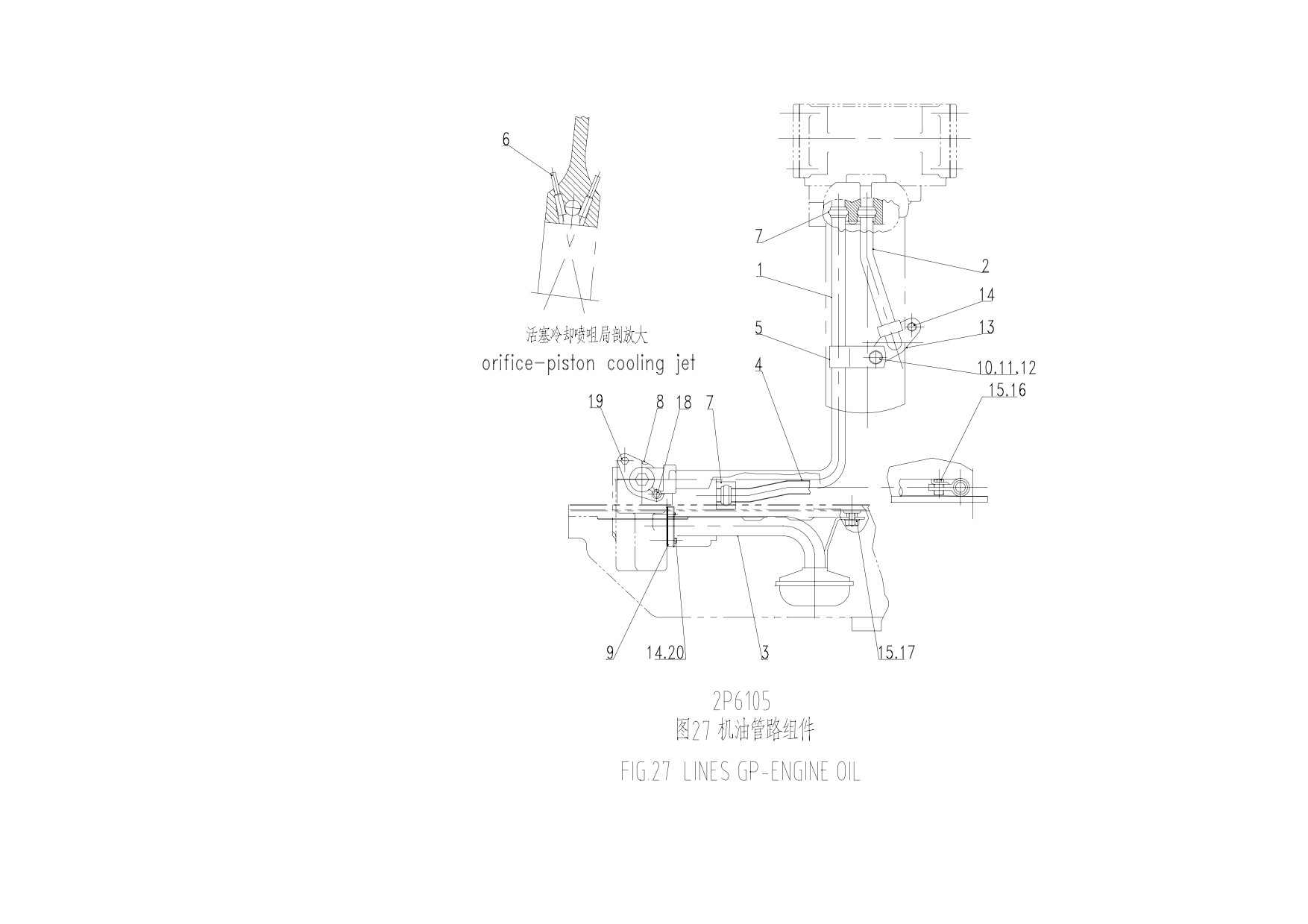

图 27:机油管路组件零部件/Fig.27: LINES GP-ENGINE OIL
数量 Quantity
标号
名 称 NAME
件号 PART No.
Ref.No.
2P6105
1
机油滤清器机油管焊接部件/TUBE AS.
8N7318
1
2
机油滤清器机油管焊接部件/TUBE AS.
8N7315
1
3
机油泵吸油网焊接部件/BELL AS.
7W9020
1
4
机油泵油管加工部件/TUBE AS.
2P1739
1
5
夹头/CLIP
4L3641
1
6
活塞冷却喷嘴/ORIFICE
2S1541
6
7
O 型密封圈/SEAL
1142687(23.16×5.33)
3
8
垫片/GASKET
2M5407
1
9
垫片/GASKET
8M0904
1
10
隔圈/SPACER
1L5081
1
11
六角头螺栓/BOLT
0S1571
1
12
硬垫圈/WASHER
5M2894(10.2×18.5×2.5)
1
13
垫片/GASKET
7F7590
1
14
六角头螺栓/BOLT
0S1594(3/8-16×25.4)
3
15
六角头螺栓/BOLT
0T0102(3/8-16×15.88)
2
16
单耳止动垫片/LOCK
0L0364
1
17
单耳止动垫片/LOCK
5H3204
1
18
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
1
19
六角头螺栓/BOLT
1A2029(3/8-16×28.58)
1
20
止动垫片/LOCK-NUT
1
149
150

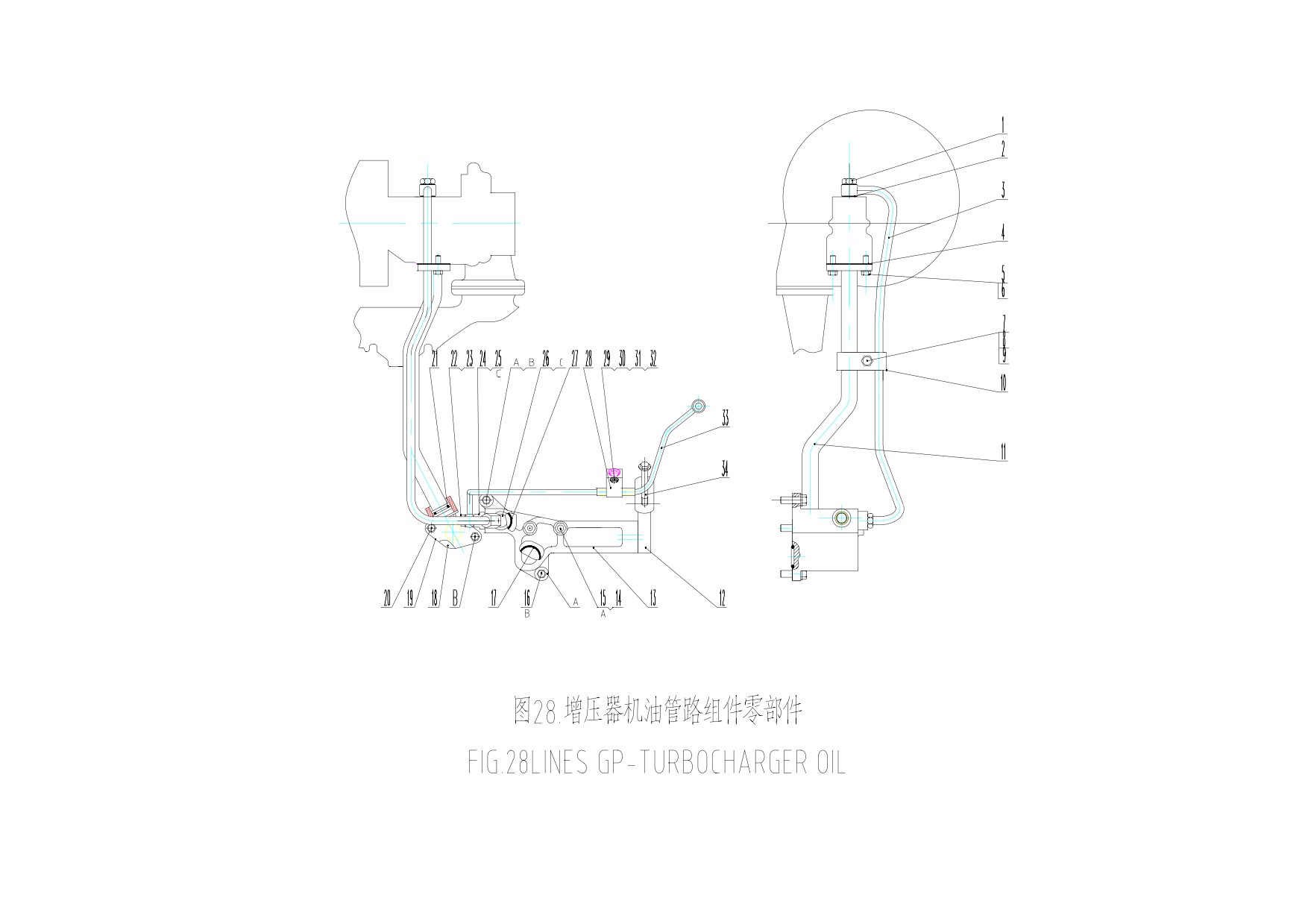

图 28:增压器机油管路组件零部件/Fig.28: LINES GP-TURBOCHARGER OIL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
19BZ202
1
铰接螺栓/BOLT
Q/SC642.3-01-M16×1.5
1
2
复合垫片/WASHER
Q/SC1294-16
2
3
增压器进油管扩口部件/TUBE AS.
19BB027
1
4
回油管垫片/GASKET
1P1255
1
5
六角头螺栓/BOLT
GB/T5783-M10×30
2
6
平垫圈/WASHER
GB/T97.1-10-300HV-Y
2
7
六角头螺栓/BOLT
0S1617(5/16-18×19.05)
1
8
六角螺母/NUT
1D4716(5/16-18)
1
9
平垫圈/WASHER
9M1974(8.8×16×20)
2
10
夹头/CLIP
6N6033
2
11
增压器回油管焊接部件/TUBE AS.
19BB015
1
12
喷油泵支架/SUPPORT
19BL202
1
13
喷油泵支架/SUPPORT
19BL201b
1
14
六角头螺栓/BOLT
0T0055
1
15
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
3
16
六角头螺栓/BOLT
1A2029(3/8-16×28.58)
3
17
O 型橡胶密封圈/SEAL-O-RING
8M5248(28.17×3.53)
2
18
垫片/GASKET
4M6480
1
19
弯管接头/ELBOW
8N1149
1
20
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
1
21
O 型橡胶密封圈/SEAL-O-RING
9M4849(23.16×5.33)
1
22
铰接螺栓/BOLT
Q/SC642.1-01-M10×1
1
23
复合垫圈/WASHER
2
24
机油过渡接头/CONNECTOR
19BL205
1
151
图 28:增压器机油管路组件零部件/Fig.28: LINES GP-TURBOCHARGER OIL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
19BZ202
25
O 型橡胶密封圈/SEAL-O-RING
3K0360(16.36×2.21)
2
26
直接头
8M0505
1
27
O 型橡胶密封圈/SEAL-O-RING
8M5253(18.72×2.62)
1
28
机油管夹头/CLIP
19BL206
1
29
六角头螺栓/BOLT
GB/T5783-M5×16
1
30
螺母/NUT
GB/T6170-M5
1
31
弹簧垫圈/LOCKWASHER
GB/T93-5
1
32
平垫圈/WASHER
Q/SC596-5×12
1
33
喷油泵机油进油管部件/TUBE AS.
19BB204
1
34
六角法兰面螺栓/BOLT
Q/SC622-M10x80-10.9
2
152
153

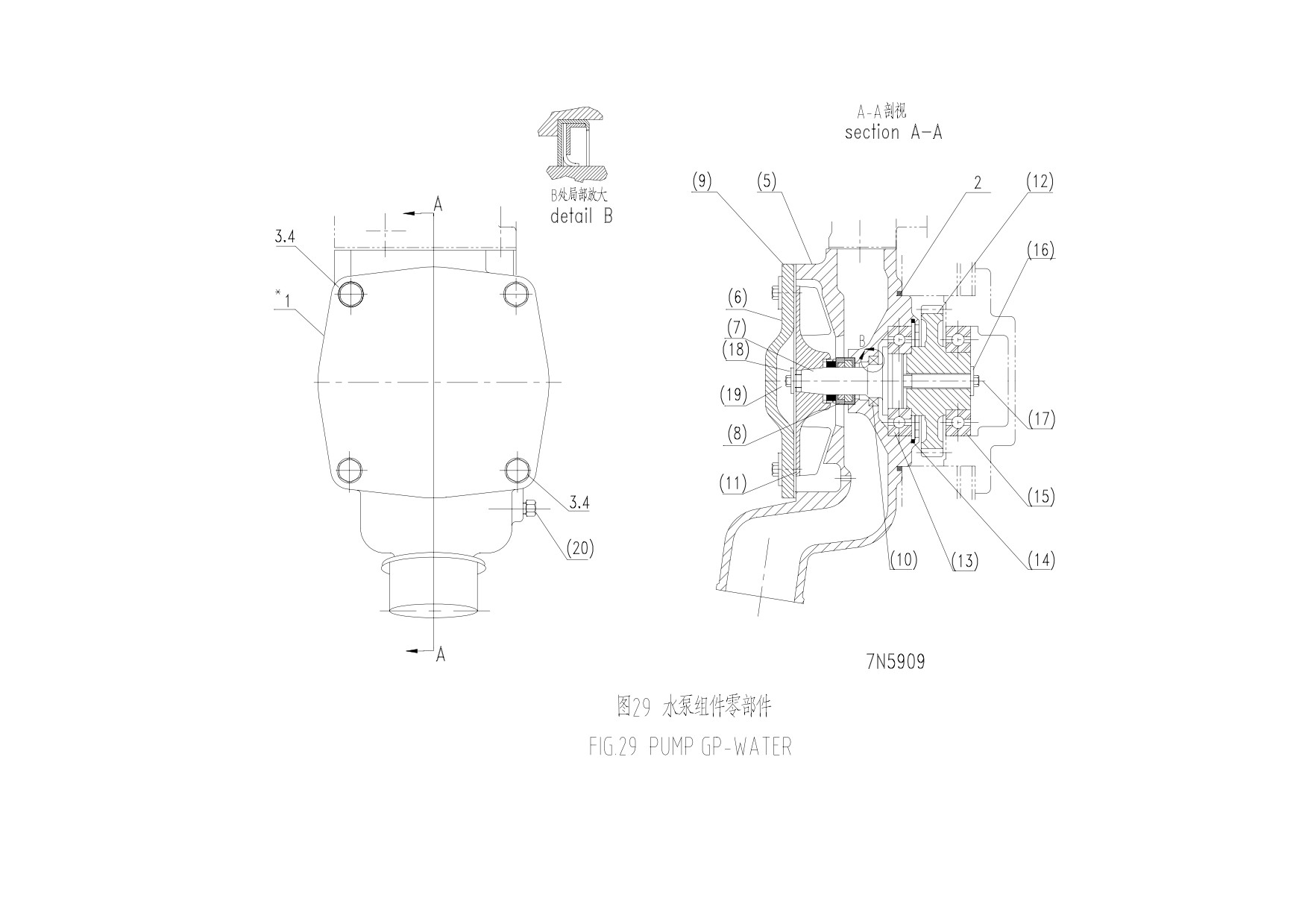

图 29:水泵组件零部件/Fig.29 PUMP GP-WATER
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
7N5909
*1
水泵部件/PUMP AS.
2W8001
1
2
O 型密封圈/SEAL
5F3106(126.59×3.53)
1
3
六角头螺栓/BOLT
0T0055(3/8-16×107.95)
2
4
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
2
(5)
水泵体 HOUSING-WATER PUMP
20AL001
1
(6)
水泵盖/COVER-WATER PUMP
20AL004
1
(7)
水泵轴/SHAFT-WATER PUMP
20AL002
1
(8)
机械密封部件/SEAL GP-BASIC
30419-0
1
(9)
垫片/GASKET
20AL005
1
(10)
骨架油封/SEAL-FRAME TYPE
20AL006a
1
(11)
水泵叶轮/IMPELLER-WATER PUMP
20AL003
1
(12)
水泵齿轮 GEAR ASSEMBLY-WATER PUMP
7W0450
1
(13)
深沟球轴承/BEARING
GB/T276-6208/C3
1
(14)
孔用弹性挡圈 RING-RETAINING(INTERNAL)
GB/T893.1-80
1
15
深沟球轴承/BEARING
GB/T276-6207/C3
1
16
垫圈/WASHER
20AL007
1
(17)
六角头螺栓/BOLT
20AL008
1
(18)
垫圈/WASHER
GB/T93-10
2
(19)
六角头螺栓/BOLT
GB/T5783-M10×25
2
(20)
六角锥管螺塞/FILTER
5M6213(1/4-18NPTF)
1
z
*1:2W8001 水泵部件中包括标号为(5)……(20)的零部件*1: Water Pump 2W8001 includes parts of Ref.No.1
154
155

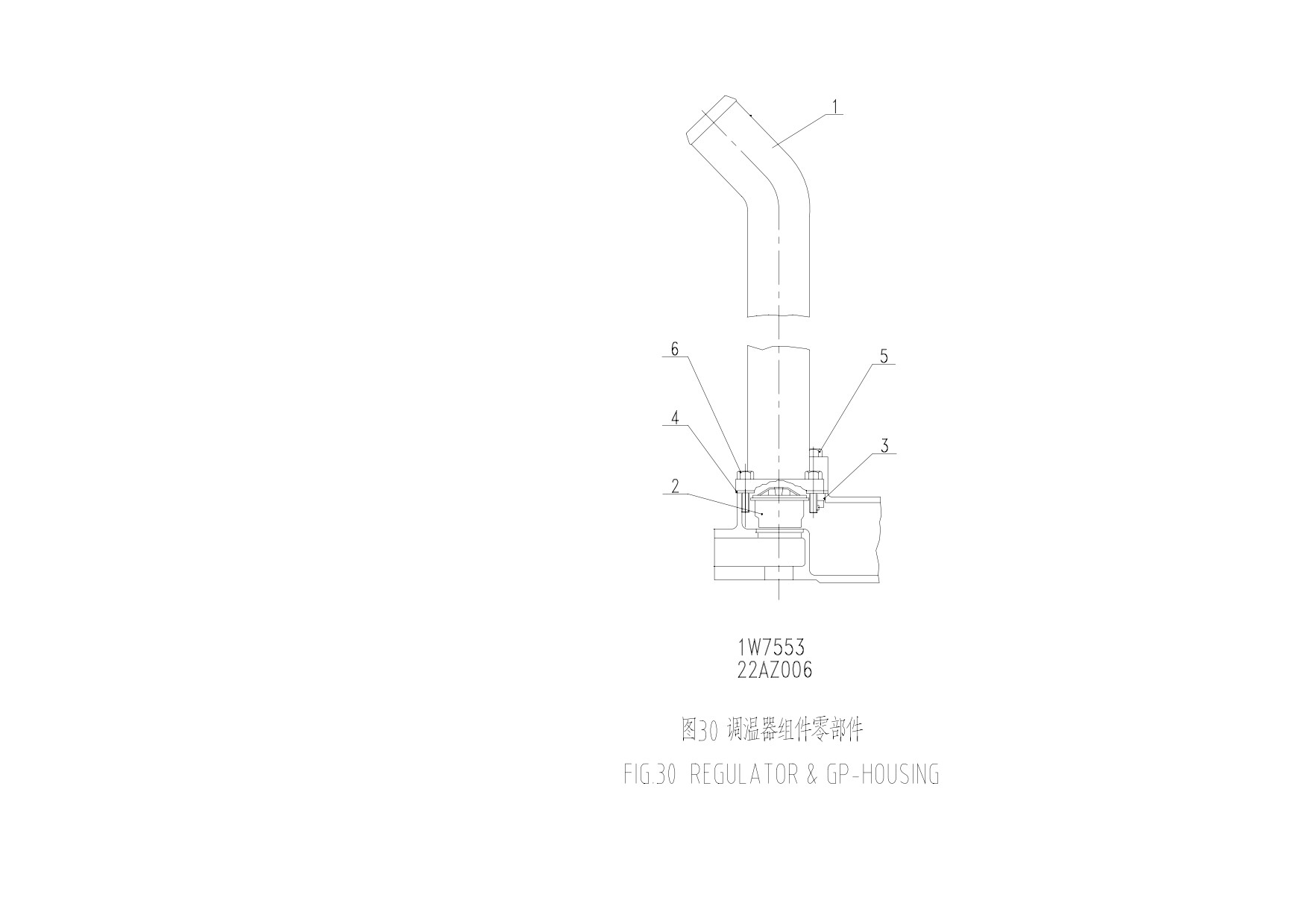

图 30:调温器组件零部件/Fig.30 REGULATOR & GP-HOUSING
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
1W7553
1
出水弯管 ELBOW-REGULATOR HOUSING
1W7529
1
2
调温器/REGUATER GP-HOUSING
1118010
1
3
放气阀部件 VALVE AS.-VENT LINE
8N4485
1
4
垫片/GASKET
7N0944
1
5
六角头螺栓/BOLT
0S1590(3/8-16×50.8)
1
6
六角头螺栓/BOLT
9B7237(3/8-16×31.75)
3
156
157

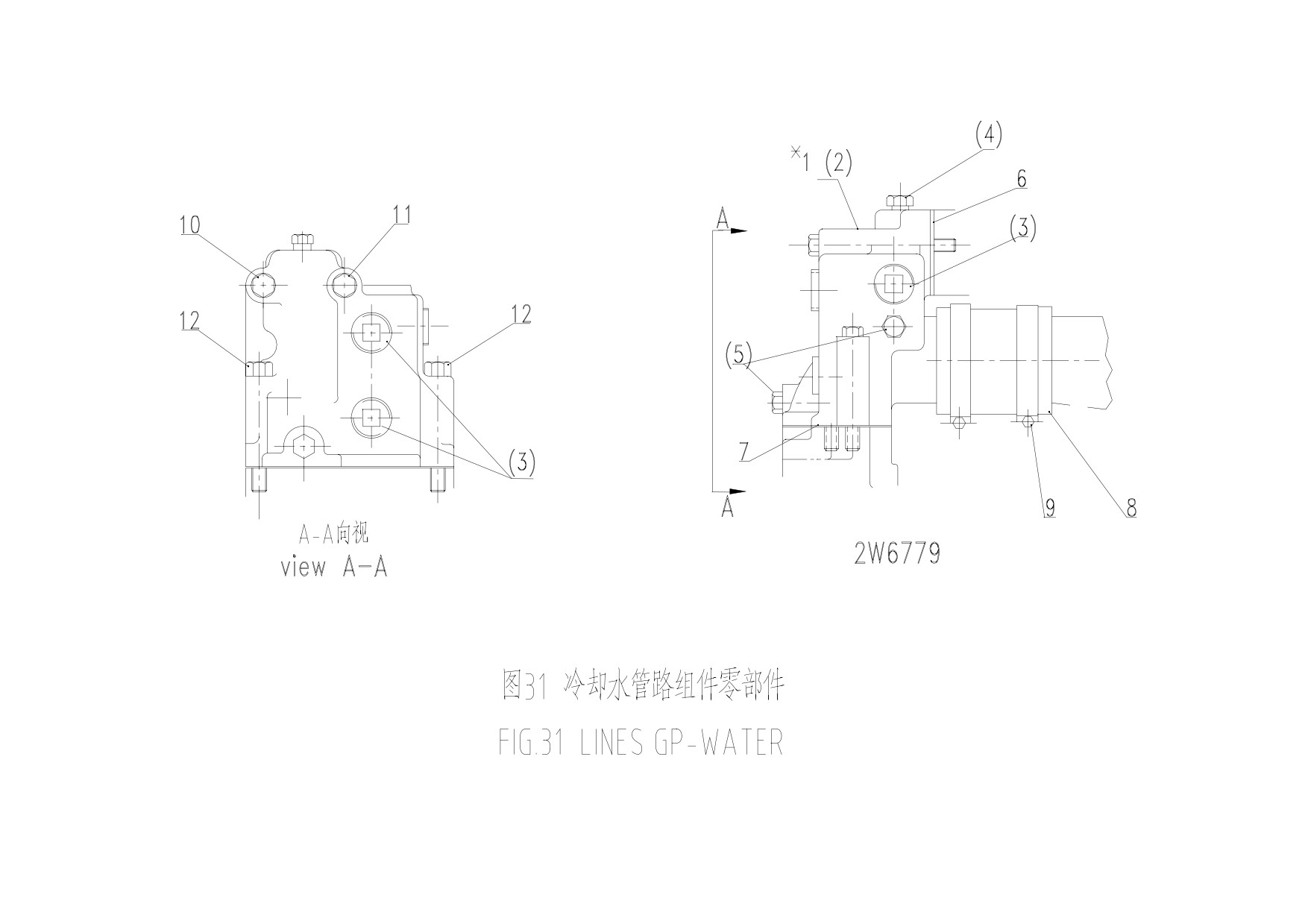

图 31:冷却水管路组件零部件/Fig.31: LINES GP-WATER
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
2W6779
*1
旁通水管路部件/LINES GP
8N4112
1
(2)
分水弯头 ELBOW-OUTLET AND BYPASS
7N0172
1
(3)
内方头锥管螺塞/PLUG
1B5174(3/4-14 NPTF)
2
(4)
六角锥管螺塞/PLUG
3J5390(3/8-18 NPTF)
1
(5)
六角锥管螺塞/PLUG
5M6213(1/4-18 NPTF)
2
6
旁通管垫片/GASKET
2P6132
1
7
垫片/GASKET
7N0200
1
8
连接胶管/HOSE
9L1794
1
9
喉箍/CLAMP
Q/SC1302-52～76
2
10
六角头螺栓/BOLT
0S1590(3/8-16×50.8)
1
11
六角头螺栓/BOLT
0T0065(3/8-1688.9)
1
12
六角头螺栓/BOLT
0S1619(3/8-16×76.2)
2
*1:8N4112 旁通水管部件和 8N4408 旁通水管部件中包括标号为(2)、(3)、(3)、(4)的零件
*1: LINES GP.-Water (By-pASs) 8N4112 includes parts of Ref.No.(2)、(3)、(4)、(5).
158
159

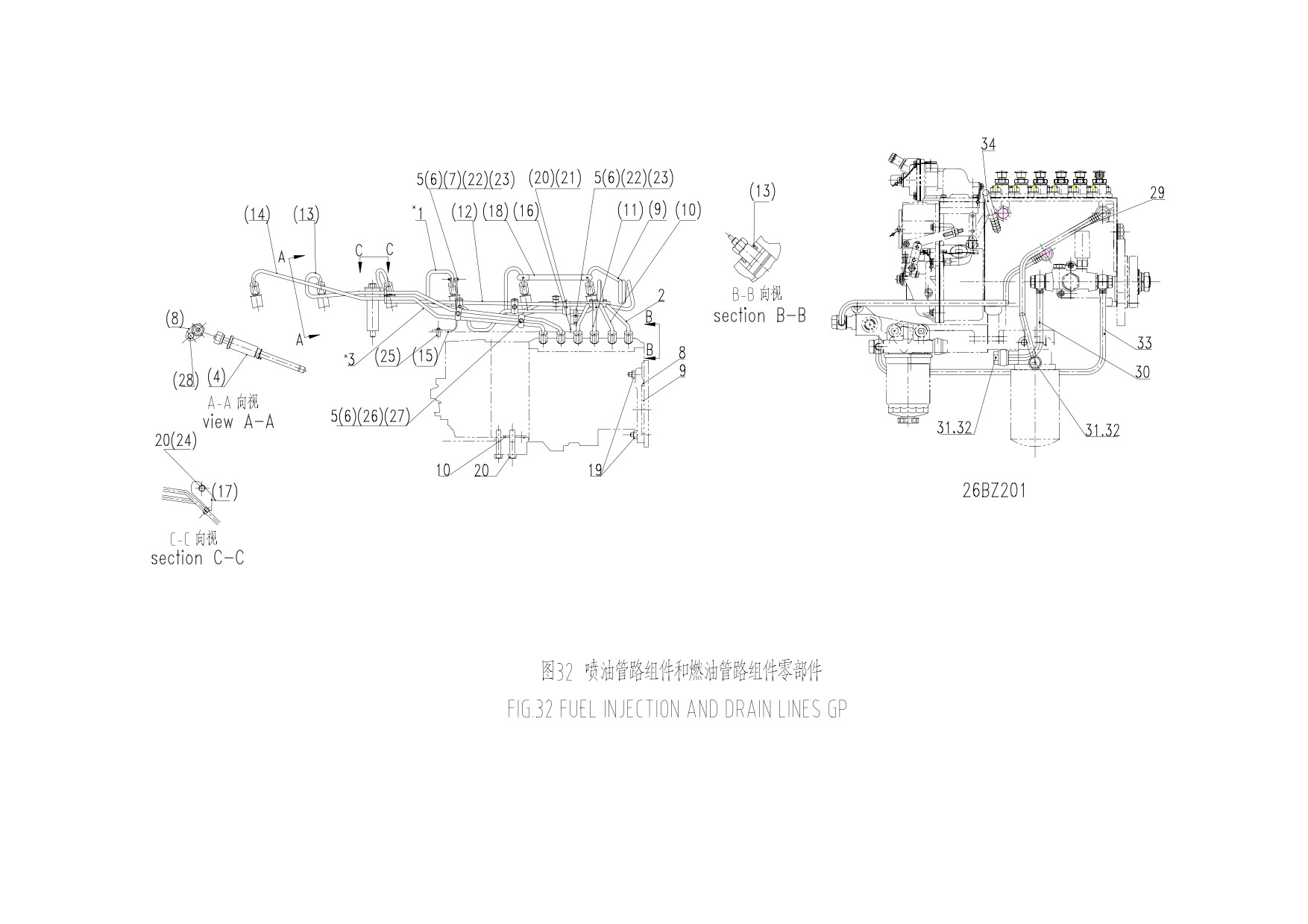

图 32:喷油管路组件和燃油管路组件零部件/Fig.32:FUEL INJECTION AND DRAIN LINES GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
26AZ201
26BZ203
*1
喷油管路/LINES GP
26AB201
1
**2
第 1～4 缸高压油管部件 LINES GP-FUEL INJECTION(D)
26AB202
1
**3
第 5～6 缸高压油管部件 LINES GP-FUEL INJECTION(D)
26AB203
1
(4)
喷油器部件 NOZZLE AS.-DIRECT INJECTION FUEL VALVE
8N7005
6
(5)
上油管夹头/CLAMP-FUEL LINE
1W9168
12
(6)
下油管夹头/CLAMP-FUEL LINE
1W9169
12
(7)
上油管夹头部件/CLAMP AS.-FUEL LINE
1W9167
3
(8)
喷油器压板/CLAMP-NOZZLE
7C3469
6
(9)
第 1 缸高压油管部件 LINE AS.-FUEL INJECTION
26AB204
1
(10)
第 2 高压油管部件 LINE AS.-FUEL INJECTION
26AB205
1
(11)
第 3 缸高压油管部件 LINE AS.-FUEL INJECTION
26AB206
1
(12)
第 4 缸高压油管部件 LINE AS.-FUEL INJECTION
26AB207
1
(13)
第 5 缸高压油管部件 LINE AS.-FUEL INJECTION
26AB208
1
(14)
第 6 缸高压油管部件 LINE AS.-FUEL INJECTION
26AB209
1
(15)
支架/BRACKET
4P2578
1
(16)
支架焊接部件/BRACKET AS.
7C7614
1
(17)
支架焊接部件/BRACKET AS.
1229405
1
(18)
固定钢板/CLAMP
9Y7524
1
19
六角螺母/NUT
3S2713(3/8-24)
3
20
平垫圈/WASHER
5M2894(10.2×12.5×2.5)
2
*1:1W3008 喷油管路部件中包括标号为**2、**3、(4)…(6)、(7)、（8）、（15）、（21）、（22）、（24）、（25）、（28）等零部件
*1: LINES GP.-Fuel Injection1W3008 includes parts of Ref.No.**2、**3、(4)…(8)、（15
、（21）、（22）、（24）、（25）、（28）.
**2:4P9330 第 1～4 缸高压油管部件中包
**2: LINES GP.-Fuel Injection 4P9330 includes parts of Ref.No.(5)…(7)、(9)…(12)、(16)、(18)、(22)、(23)、(26)、(27).
160
**3:4P9331、4P9332 第 5～6 缸高压油管部件中包括标号为(5)…（7）、（13）、（14）、（17、（22）、（26）、（27）.等零部件
**3: LINES GP.-Fuel Injection 4P9331 includes parts of Ref.No.(5)…（7
、（13）、（14）、（17）、（22）、（26）、（27）.
图 32:喷油管路组件和燃油管路组件零部件/Fig.32:FUEL INJECTION AND DRAIN LINES GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
26AZ201
26BZ203
(21)
六角头螺栓/BOLT
0S1591(3/8-16×38.1)
1
(22)
自锁螺钉/LOCK
9N3388(10-24×19.05)
5
(23)
平垫圈/WASHER
4B4274(5.5×13.0×1.2)
4
(24)
六角头螺栓/BOLT
0T0055(3/8-16×107.95)
1
(25)
六角头螺栓/BOLT
2P3200(3/8-16×19.05)
1
(26)
带槽六角螺钉/BOLT
26AL101
8
带槽六角螺钉部件/BOLT
5P4939(10-24×15.88)
8
(27)
标准型弹簧垫圈/SPRING WASHER
GB/T93-5
8
(28)
12 角头螺栓/BOLT
1T0416(5/16-18×19.05)
6
29
喷油泵进油管/PUMP PIPE LINE
26BB201
1
30
输油泵出油管/OUTLET LINE
26BB203
1
31
铰接螺栓/BOLT
Q/SC642.1-01-M12×1.25×25
2
32
复合垫圈/GASKET
Q/SC1294-12
4
33
输油泵进油管/INLET LINE
26BB202
1
34
喷油泵回油管焊接部件/PIPE AS.
26BB206
1
161
162

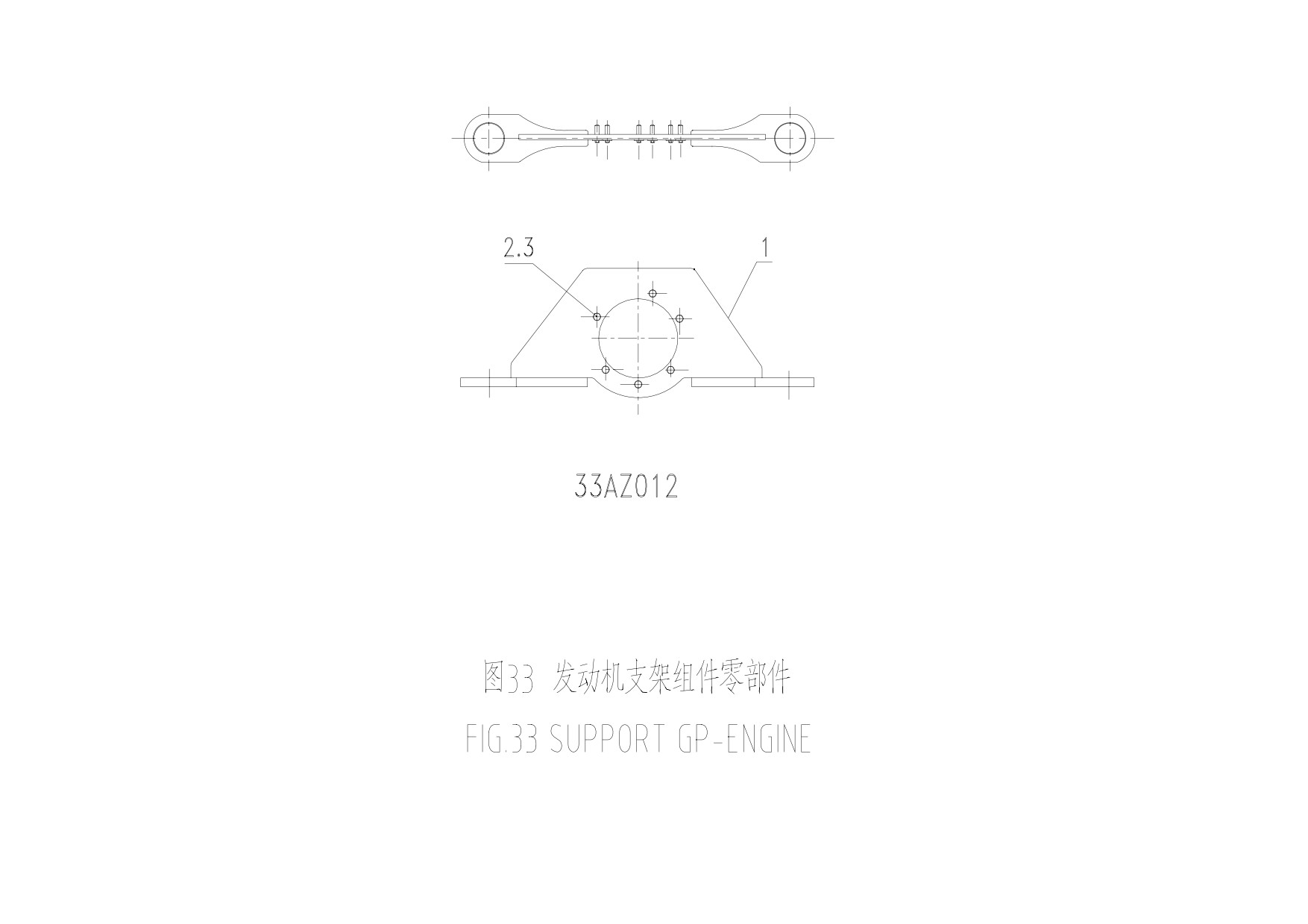

图 33:发动机支承组件、飞轮壳支架组件和发动机安装紧固组件零部件
Fig. 33: ENGINE SUPPORT、FLYWHEEL HOUSING SUPPORT AND BOLT MTG GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
33AZ012
1
发动机前支架焊接部件 SUPPORT AS.-ENGINE
33AB012A
1
2
六角头螺栓/BOLT
0S1585(1/2-13×38.1)
6
3
垫片/WASHER
5P8245(13.5×25.5×3.0)
6
163
164

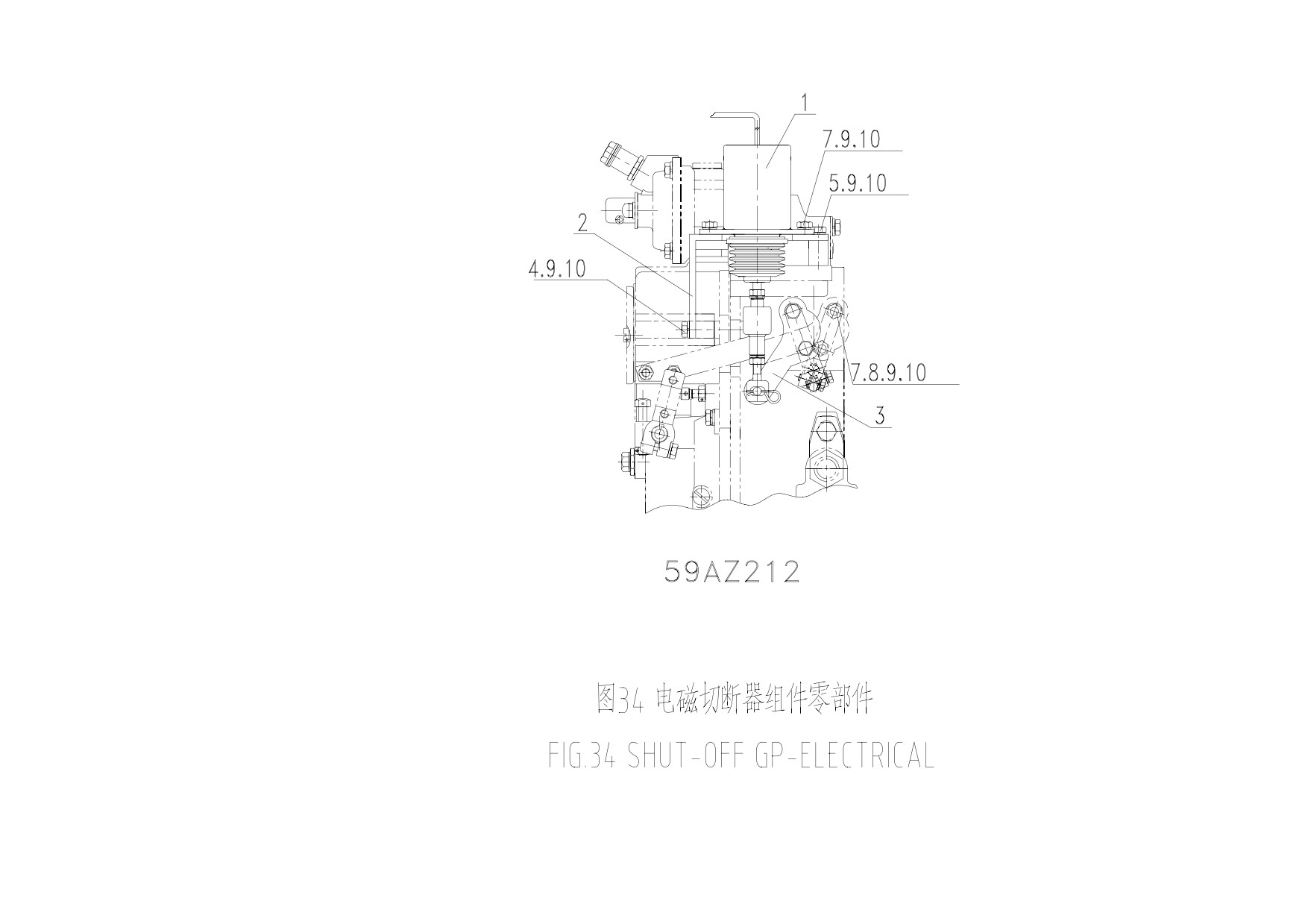

图 34：电磁切断器组件零部件/Fig.34: SHUT-OFF GP-ELECTRICAL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.
59AZ212
N1
停机电磁铁/SOLENOID(ENERGIZED TO SHUT DOWN)
59AL214
1
2
电磁铁支架焊接件/BRACKET
59AL202
1
3
停油手柄铆接件/HANDLE AS.
59AL205
1
4
内六角圆柱头螺钉/BOLT
GB/T70-M6×40
1
5
六角头螺栓/BOLT
GB/T5782-M6×40
2
6
六角头螺栓/BOLT
GB/T5783-M6×16
2
7
六角头螺栓/BOLT
GB/T5783-M6×20
2
8
六角螺母/NUT-FULL
GB/T6170-M6
2
9
标准弹簧垫圈/WASHER-SPRING
GB/T93-6
9
10
平垫圈/WASHER
GB/T97.1-6-200HV
9
165
166

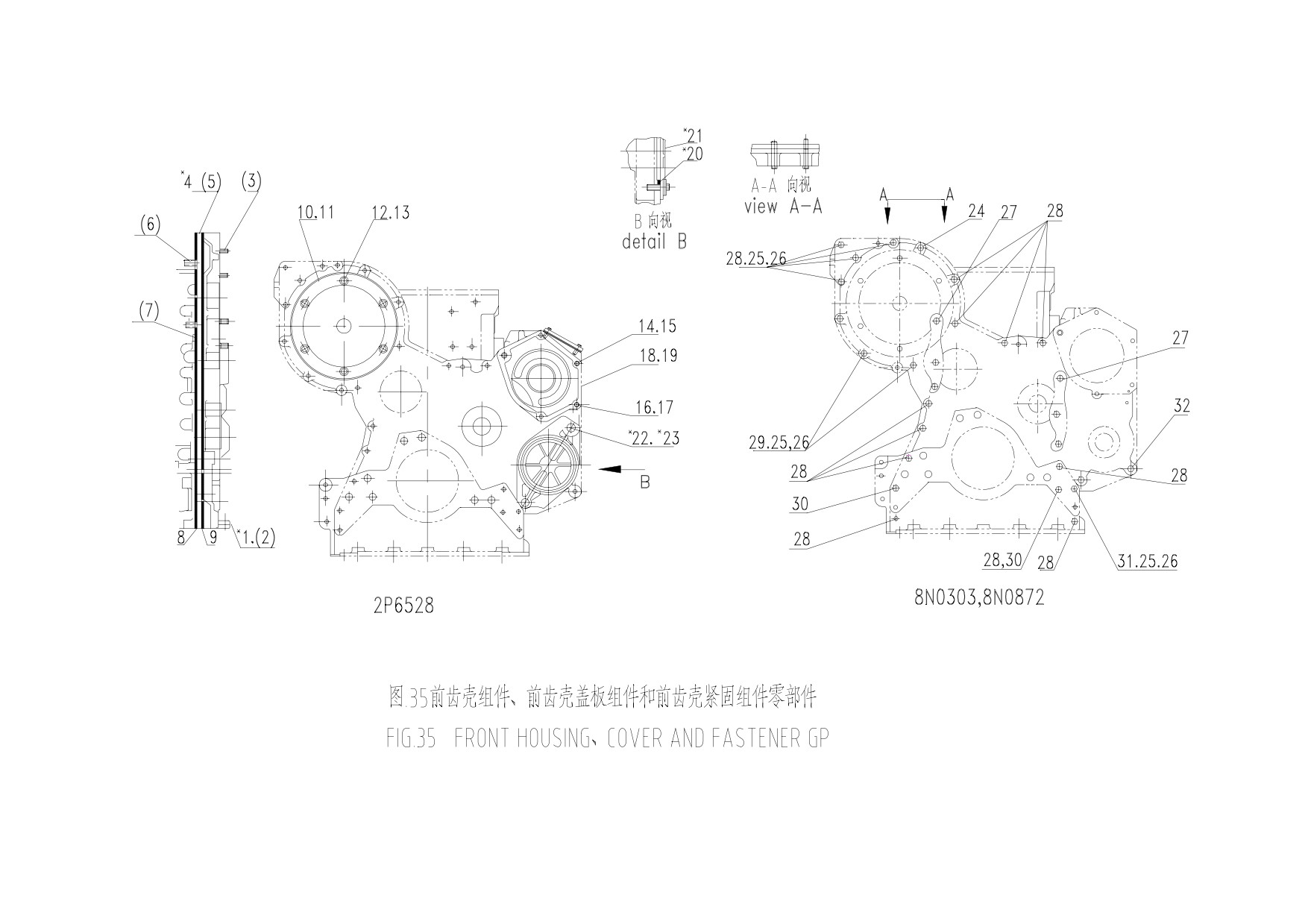

图 35：前齿壳组件、前齿壳盖板组件和前齿壳紧固组件零部件
Fig.35: FRONT HOUSING、COVER AND FASTENER GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
8N0303
2P6528
8N0872
*1
前齿壳部件/HOUSING AS．-FRONT
6I0923
1
(2)
前齿壳/HOUSING-FRONT
4P9863
1
(3)
过盈配合双头螺栓 STUD (TYPE 1)
9X2485
6
*4
过渡板部件/PLATE AS．-FRONT
1W7816
1
(5)
过渡板/PLATE-FRONT
1W7110
1
(6)
过盈配合双头螺栓 STUD (TYPE 1)
6H0192
3
(7)
六角头锥管螺塞/PLUG-PIPE
5M6214(1/8-27 NPTF)
1
8
过渡板密封垫片 GASKET-FRONT PLATE
8N0110
1
9
前齿壳垫片/GASKET-FRONT CORER
1W3900
1
10
喷油泵齿轮孔盖板 COVER-FRONT HOUSING
9N5769
1
11
喷油泵齿轮孔盖板垫片 GASKET-FRONT HOUSING COVER
6N7887
1
12
六角螺母/NUT-FULL
3S2713(3/8-24)
6
13
平垫圈/WASHER-HARD
8M9024(10.2×22.5×5.0)
6
14
六角头螺栓/BOLT
3B1915(3/8-16×34.92)
3
15
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
3
16
六角头螺栓/BOLT
0S1566(5/8-11×38.1)
2
17
平垫圈/WASHER
5P8247(17.0×32.0×3.5)
2
18
水泵盖板/COVER
1W4542
1
19
水泵垫片/GASKET
2P0220
1
*20
O 型橡胶密封圈/SEAL-O-RING
5F3106(126.59×3.53)
1
*21
B 型传动泵孔盖板/COVER
S7N8374
1
*22
六角头螺栓/BOLT
2
*23
平垫圈/WASHER
5P8247(17.0×32.0×3.5)
2
167
图 35：前齿壳组件、前齿壳盖板组件和前齿壳紧固组件零部件
Fig.35: FRONT HOUSING、COVER AND FASTENER GP
数量 Quantity
件号（备注）
标号
名 称
Ref.
PART No.
No.
NAME
（NOTE）
24
六角头螺栓/BOLT
1C2251(3/8-16×47.62)
2
25
平垫圈/WASHER-HARD
5M2894(10.2×18.5×2.5)
8
26
六角螺母/HUT
6V8801(3/8-16)
8
27
六角头螺栓/BOLT
308535(3/8-16×22.22)
6
28
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
15
29
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
2
30
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
2
31
六角头螺栓/BOLT
0L2070(3/8-16×57.15)
1
*1:6I0923 前齿壳部件中包括标号为（2）、（3）的零件。
*4：1W7816 过渡板部件中包括标号为（5）、（6）、（7）的零件。
*1: Housing AS.-Front 6I0923 includes parts of Ref.No.(2)、(3).
*4: PLATE AS.-Front 1W7816 includes parts of Ref.No .(5)、(6)、(7).
*20、*21、*22、*23 标号的零件仅用于发动机试验和运输，当泵和安装组件装配后即予以拆除。
*20、*21、*22、*23 Parts only be used in test and transport, backout these when pump ASsembled.
168
169

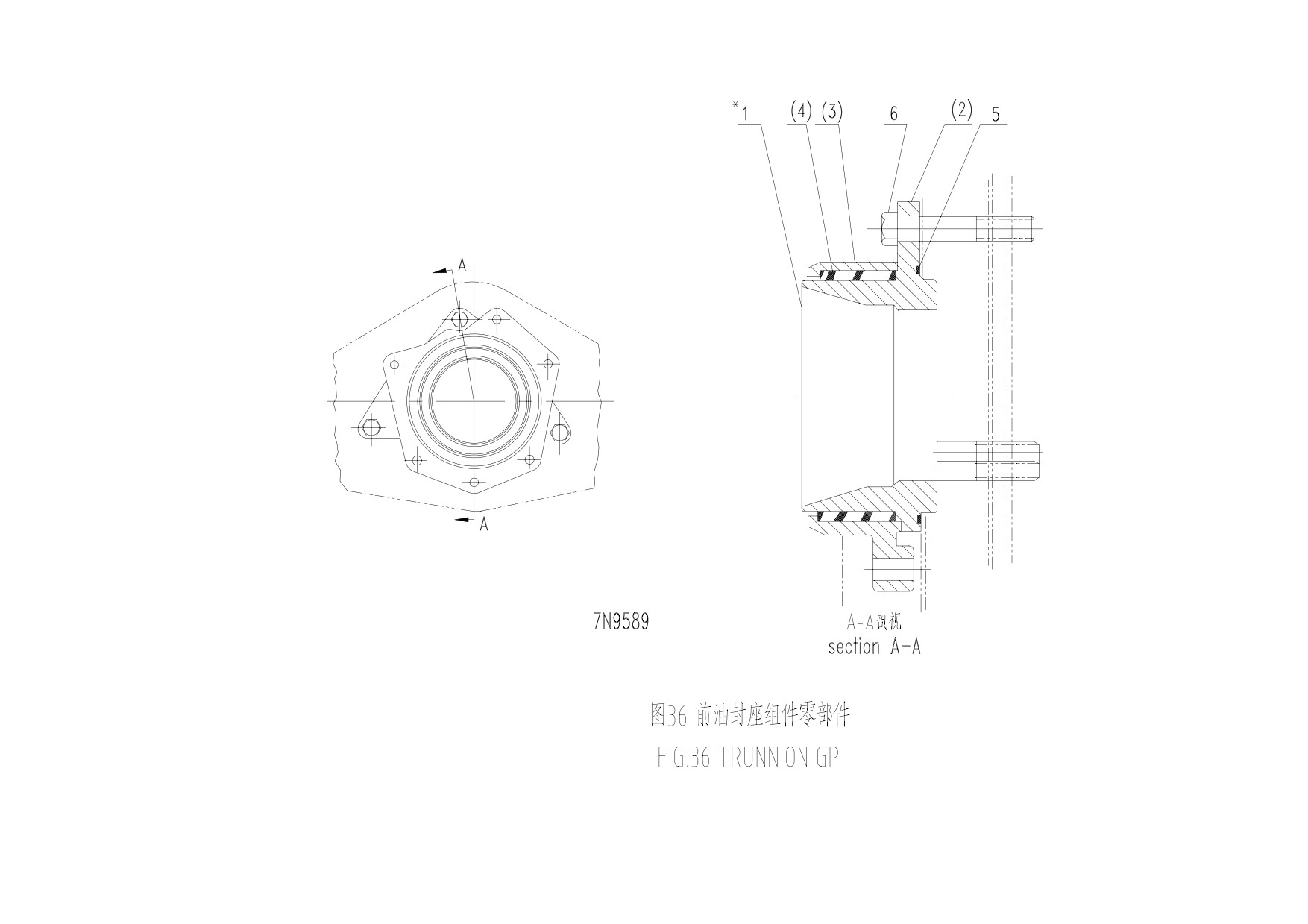

图 36：前油封座组件（耳轴）零部件/Fig.36: TRUNNION GP
数量 Quantity
标号
名 称 NAME
件号 PART No.
Ref.No
7N9589
*1
耳轴部件/TRUNNION AS．
1W1219
1
(2)
耳轴/TRUNNION
8N0081
1
(3)
外支承/SUPPORT-ENGINE
1W1217
1
(4)
橡胶减振圈/RING
2P1487
1
5
O 型密封圈/SEAL-O-RING
2P1692(133.02×2.62)
1
6
六角头螺栓/BOLT
0L1329(1/2-13×76.2)
3
*1:2W6757 耳轴部件中包括标号为（2）、（3）、（4）的零件.
*1: Trunnion AS. 2W6757 includes parts of Ref..No.(2)、（3）、（4）respectively.
170
171

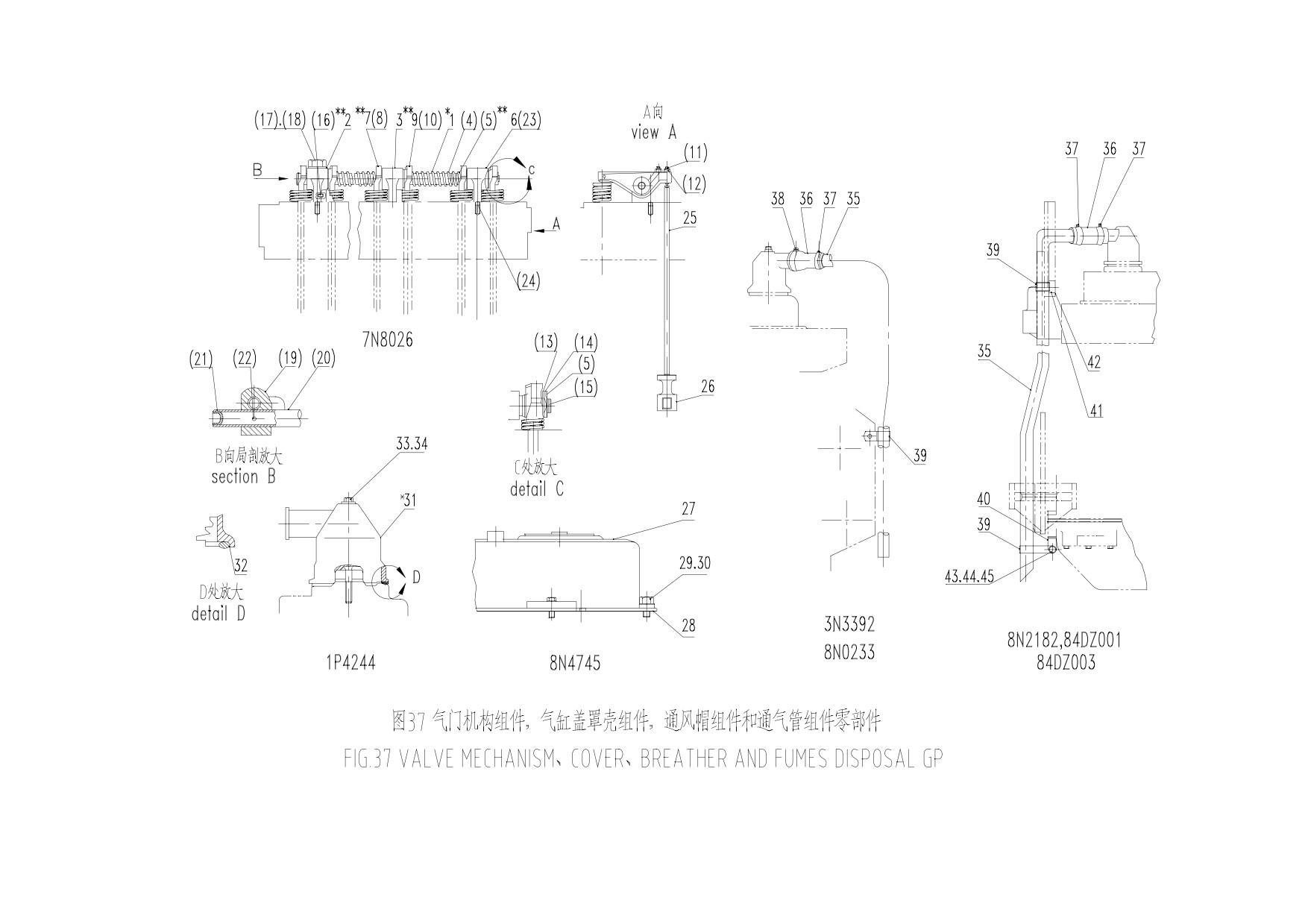

图 37：气门机构组件、气缸盖罩壳组件、通风帽组件和通气管组件零部件
Fig.37: VALVE MECHANISM、COVER、BREATHER AND FUMES DISPOSAL GP
标 号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
7N8026
8N4745
1P4244
84DZ003
*1
配气机构部件 MECHANISM GP．-VALVE(A) (BASIC)
8N4576
1
**2
摇臂轴部件/ARM SHAFT AS. -ROCKER
8N3252
1
(3)
摇臂座 BRACKET-ROCKER ARM SHAFT
5S5878
4
(4)
摇臂轴弹簧/SPRING
4B4910
5
(5)
平垫圈/WASHER
9H1110(19.0×31.5×1.5)
12
**6
摇臂座部件 BRACKET ASSEMBLY-ROCKER ARM SHAFT
8S1499
1
**7
进气门摇臂部件/ARM GP-V ROCKER
8N3327(9Y1519)
6
(8)
进气门摇臂机加工部件 ARM GP-V ROCKER
9Y1521
6
**9
排气门摇臂部件/ARM GP-V ROCKER
8N3325(9Y1515)
6
(10)
排气门摇臂机加工部件 ARM GP-V ROCKER
9Y1516
6
(11)
气门调节螺钉 SCREW-VALVE ROCKER AD JUSTING
5S5917
12
(12)
六角螺母/NUT-FULL
3S2713(3/8-24)
12
(13)
平垫圈/WASHER
9M9886(19.0×31.5×0.8)
2
(14)
弹簧片/SPRING
9H1112
2
(15)
小卡环/RING-RETAINING (EXTERNAL)
9H1113
(16)
O 型密封圈/SEAL-O RING
8M4448(15.47×3.53)
1
(17)
气缸盖螺栓/BOLT
1B7709(5/8-11×203.2)
1
(18)
平垫圈/WASHER-HARD
2S0736(17.0×27.0×3.5)
1
(19)
摇臂座/BRACKET-ROCKER ARM SHAFT
7N8015
1
(20)
摇臂轴（6 缸）/SHAFT AS．-ROCKER ARM
8N3251
1
(21)
螺塞/PLUG
84AL002
2
(22)
圆柱销/DOWEL
(23)
第一档摇臂座 BRACKET-ROCKER ARM SHAFT
(24)
圆柱销/DOWEL
1L5072(4.605×15.75)
1
172
图 37：气门机构组件、气缸盖罩壳组件、通风帽组件和通气管组件零部件
Fig.37: VALVE MECHANISM、COVER、BREATHER AND FUMES DISPOSAL GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
7N8026
8N4745
1P4244
84DZ003
25
气门推杆部件/ROD-VALVE PUSH
5S5918
12
26
气门挺柱/LIFTER-VALVE
7S3161
12
27
气缸盖罩壳部件 COVER AS.-CYLINDER HEAD
2W1086
1
28
气缸盖罩壳垫片 GASKET-CYLINDERHEADCOVER
1331247
1
29
六角头螺栓/BOLT
0S1617(5/16-18×19.05)
15
30
弹簧垫片/LOCKWASHER-5/16
3B4505(7.98×14.58×2.46)
15
*31
通风帽部件/CAP AS.-BREATHE
2W9162
1
32
O 型密封圈/SEAL-O-RING
4L9564(81.92×5.33)
1
33
六角头螺栓/BOLT
3H3243(5/16-18×120.65)
1
34
平垫圈/WASHER-HARD
9N0869(8.8×25.5×2.0)
1
35
通气管/TUBE-FUMES DISPOSAL
84DL003
1
36
连接软管/HOSE
1N4102
37
喉箍/CLAMP
Q/SC1302-21～44
38
喉箍/CLAMP
Q/SC1302-27～51
1
39
夹圈/CLIP
1S4557(1.5/0.8)
40
夹圈/CLIP
84DL002
1
41
隔圈/SPACER
5B0546
42
衬套/BOSS
8B9725
43
六角头螺栓/BOLT
5P2228(1/2-13×25.4)
44
平垫圈/WASHER-HARD
8T4223(13.5×25.5×3.0)
45
六角螺母/NUT-FULL
6V8188(1/2-13)
46
六角头螺栓/BOLT
173
图 37：气门机构组件、气缸盖罩壳组件、通风帽组件和通气管组件零部件
Fig.37: VALVE MECHANISM、COVER、BREATHER AND FUMES DISPOSAL GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
7N8026
8N4745
1P4244
84DZ003
47
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
(48)
轴用弹性挡圈 RING-RETAINING(INTERNAL)
GB/T894.1-18
2
49
卡簧/SPRING
161-1033
*1:8N4576 配气机构部件中包括标号为**2、（3）、（4）、（5）、**6、**9、（13）……（18）的零部件。
*1: Mechanism GP.-VALVE (A) 8N4576 includes parts of Ref.No.**2、(3)、(4)、(5)、**6、**9、(13)…(18).
**2：8N3252 摇臂轴部件中包括标号为（19）……（22）的零件。
**2: Rocker SHAFT GP. 8N3252 includes parts of Ref.No.(19)…(22).
**6：8S1499 摇臂座部件中包括标号为（23）、（24）的零件。
**6: BRACKET ASsembly-Rocker Arm SHAFT 8S1499 includes parts of Ref.No.(23)、(24).
**7：8N3327（9Y1519）进气门摇臂部件中包括标号为（8）、（11）、（12）的零部件；9Y1521 进气门摇臂机加工部件中包括 9Y1520 进气门摇臂和 7W6773 摇臂
衬套。
**7: Arm GP.-V Rocker 8N3327 (9Y1519) includes parts of Ref.No.(8)、（11
、（12）；Arm GP.-V Rocker 9Y1521 includes Arm GP.-V Rocker 9Y1520 and Lining-Arm
Rocker 7W6773.
**9：8N3325（9Y1515）排气门摇臂部件中包括标号为（10）、（11）、（12）的零部件；9Y1516 排气门摇臂机加工部件中包括 9Y1517 排气门摇臂和 7W6773 摇
臂衬套。
**9: Arm GP.-V Rocker 8N3325 (9Y1515) includes parts of Ref.No.(10)、(11)、(12); Arm GP.-V Rocker 9Y1516 includes Arm GP-V Rocker 9Y1517 and Lining-Arm
Rocker 7W6773.
**31：S2W9162 通风帽部件中包括 84CL002 通风帽体，84CL002 通风帽架，84CL003 通风帽滤芯。
**31: Breather GP.S2W9162 includes Breather Body 84CL001、Breather BRACKET 84CL002 and Breather Element 84CL003.
174
175

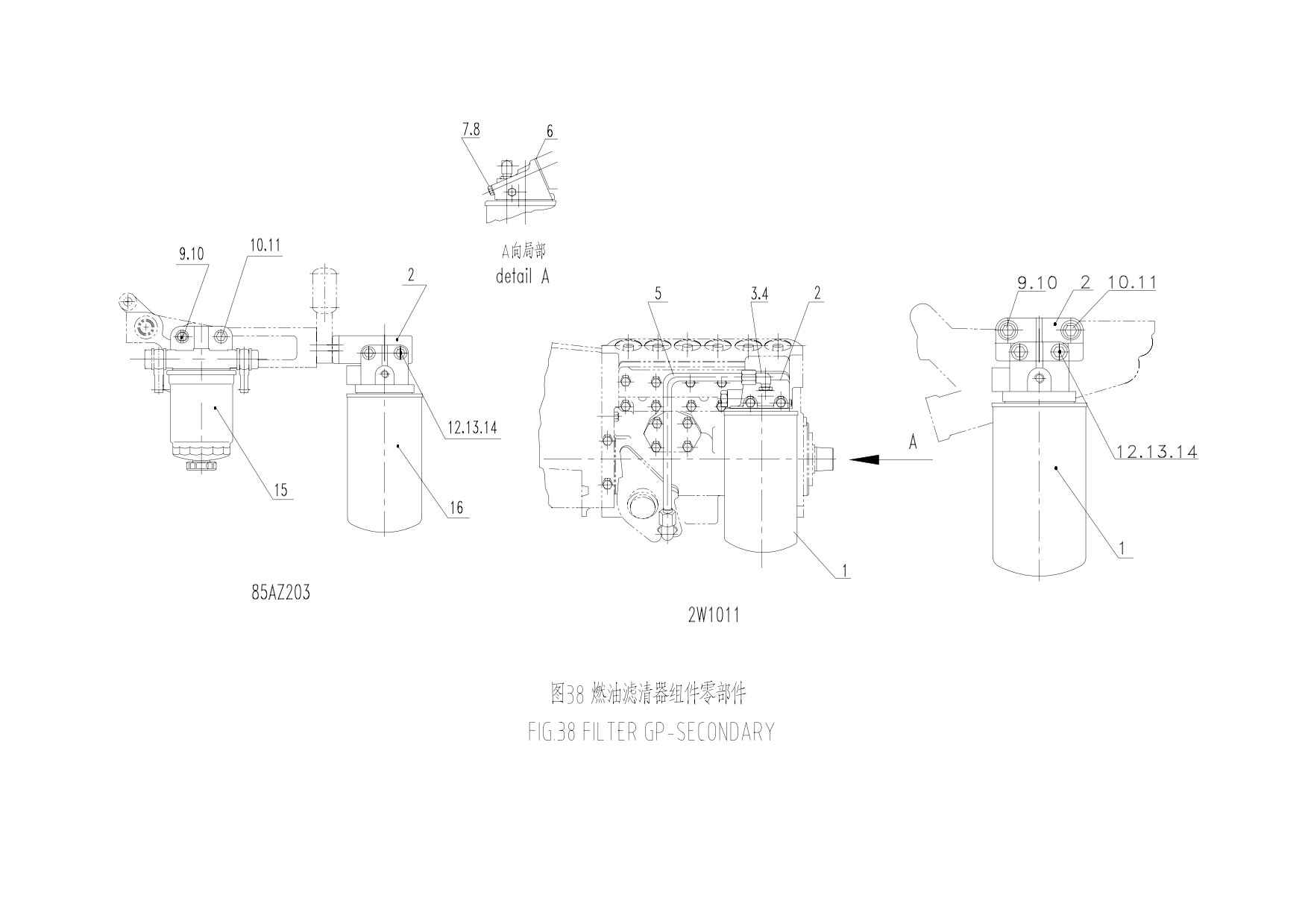

图 38：燃油滤清器组件零部件/Fig.38: FILTER GP-SECONDARY
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
85AZ203
1
滤清器部件/FUEL FILTER AS.
1W8633
2
滤清器座机加工部件 BASE AS．-FUEL FILTER
7N9519
燃油滤清器支架/BRACKET
85AL201b
1
3
O 型密封圈/SEAL-O-RING
3J1907(11.89×1.98)
4
90º 弯管接头/CONNECTOR-ELBOW(90º)
307947
5
管子部件/TUBE AS.-SECONDARY FUELFILTER
4W9057
6
垫片/GASKET-FILTER BASE
7N9520
7
六角头螺栓/BOLT
6B4198(1/4-20×106.36)
8
垫圈/WASHER-HARD
5P0537(7.2×14.5×2.0)
9
六角头螺栓/BOLT
GB/T5783-M10×25
1
10
垫圈/WASHER-HARD
5M2894(10.2×18.5×2.5)
1
垫圈/WASHER-HARD
GB/T97.2-10-200HV-Y
1
11
六角头螺栓/BOLT
0T0055(3/8-16×107.95)
1
12
六角头螺栓/BOLT
GB/T5783-M8×30
2
13
垫圈/WASHER-HARD
GB/T97.1-8-200HV-Y
2
14
螺母/NUT
GB/T6170-M8
2
15
油水分离器装配部件/SEGREGATOR
D00-034-01
1
16
燃油滤清器组件/FUEL FILTER
D638-000-02
1
六角法兰面螺栓/BOLT
Q/SC622-M12×55
2
176
177

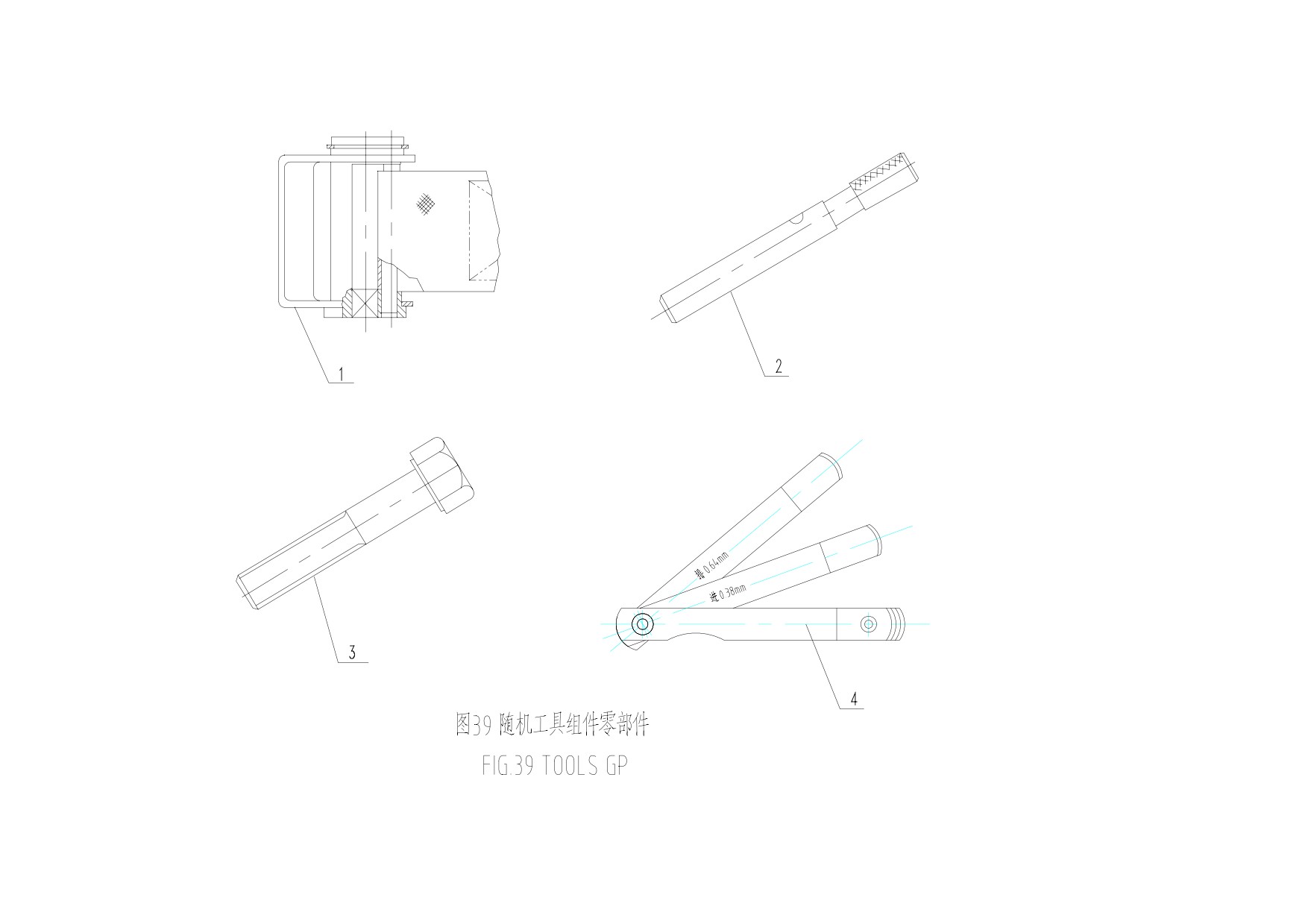

图 39：随机工具组件零部件/Fig.39: TOOLS GP
标号
数量 Quantity
件号 PART No.
名 称 NAME
Ref.No
49AZ002
49AZ202
1
旋装式滤清器装拆工具部件 TOOL(FILTER)
49AB001
1
2
喷油泵定时销 TIMING PIN (PUMP-FUEL INJECTION)
49AL201
1
3
飞轮定时螺栓 FLYWHEEL BOLT (TIMING)
49AL003
1
4
气门间隙量规/GAUGE
49AL013
1
5
随机工具组件 TOOLS GP
1
178
179

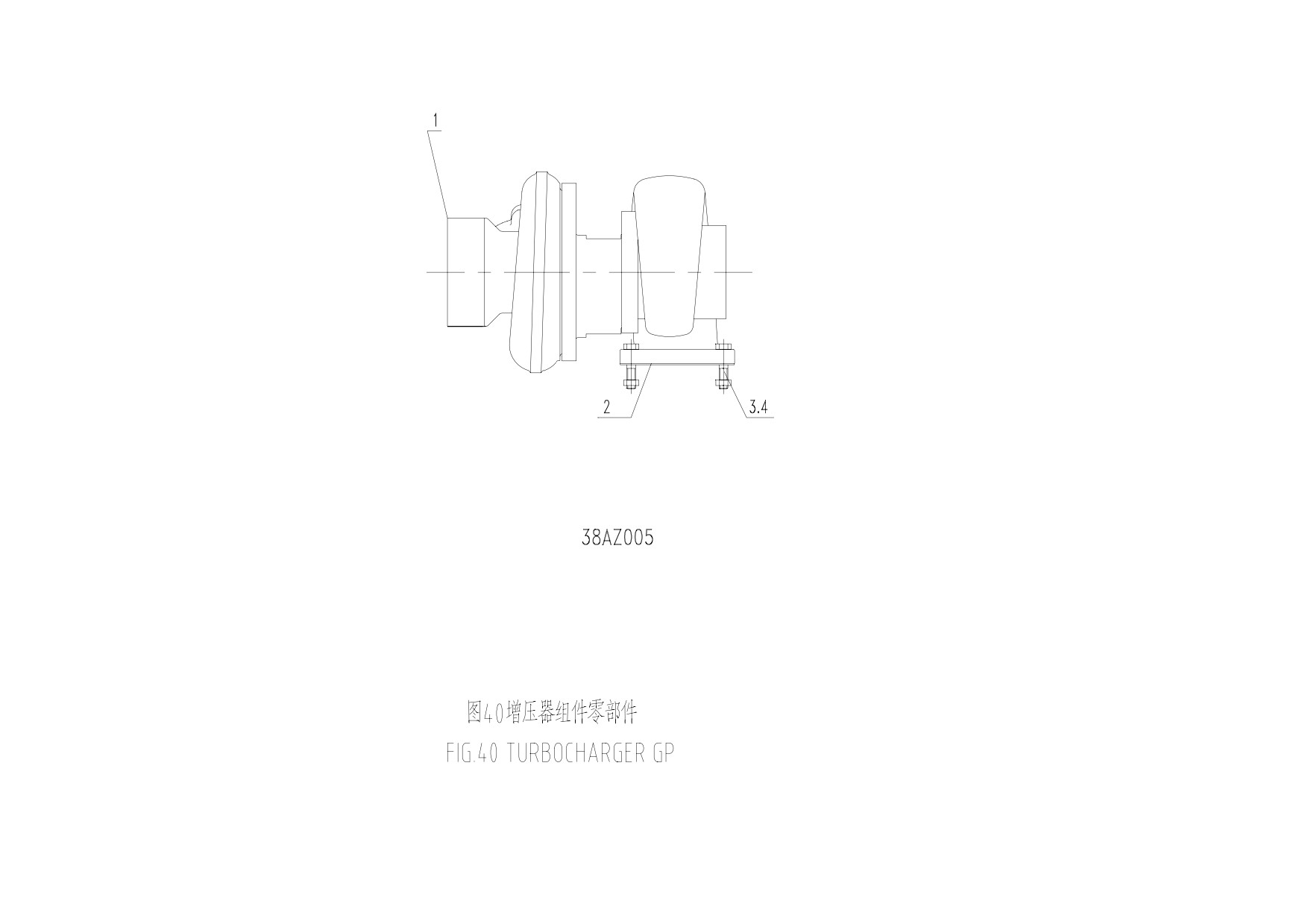

图 40：增压器组件零部件/Fig.40:TURBOCHARGER GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
38AZ005
1
TD08H 型增压器 TD08H TURBOCHARGER GP
38AB006
1
2
涡轮进口垫片 GASKET-TURBOCHARGER
1S4295
1
3
耐热螺栓/BOLT-HIGH TEMP
7L3195(3/8-16×44.45)
4
4
锁紧螺母/LOCKNUT
2N2766(3/8-16)
4
180
181

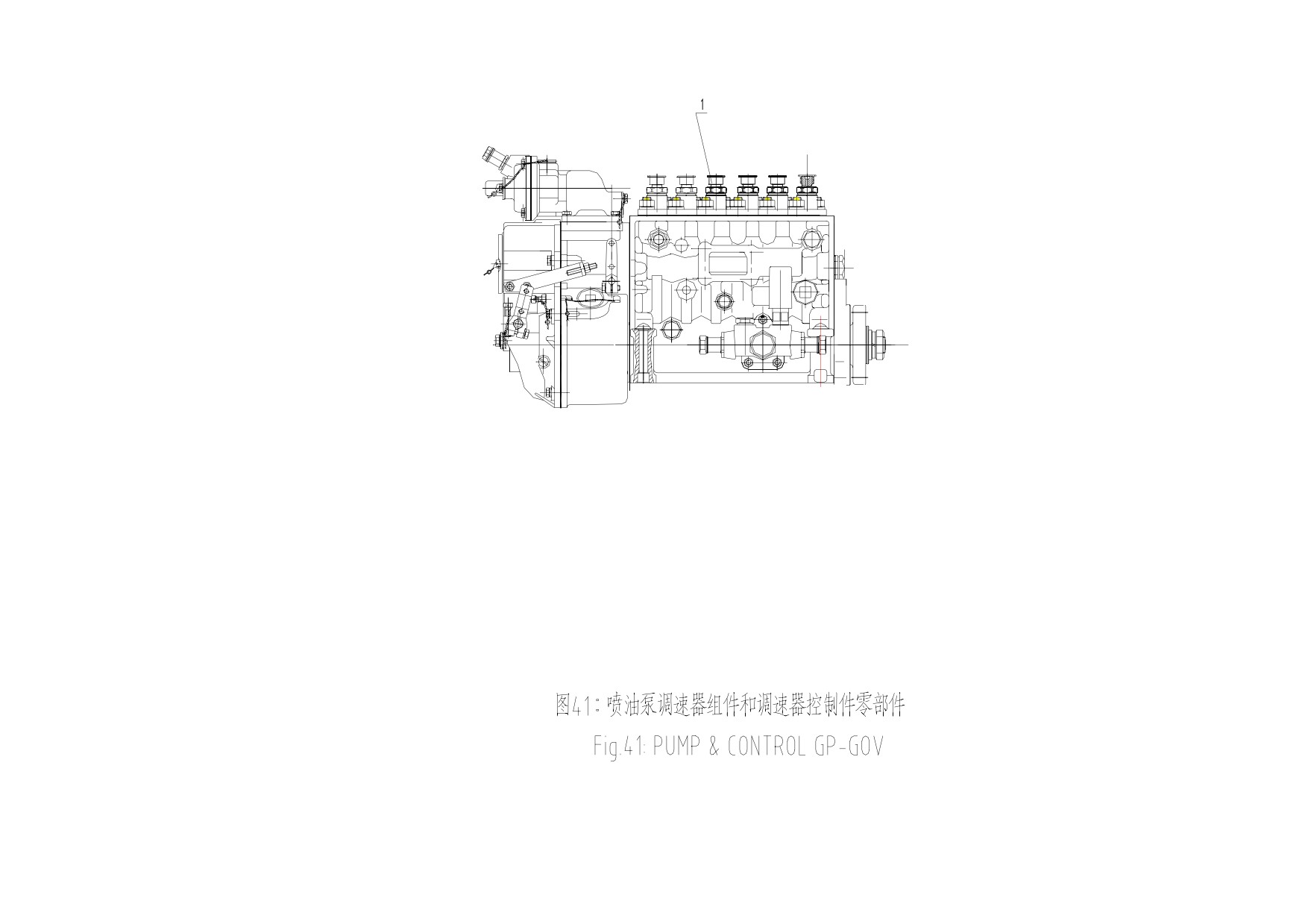

图 41：喷油泵调速器组件和调速器控制件零部件 Fig.41: PUMP & CONTROL GP-GOV
标 号
数量 Quantity
件号 PART No.
名 称 NAME
Ref.No.
P10Z005
1
喷油泵调速器组件/PUMP GP-GOV&FUEL INLECTION
P10Z005-000WX
1
182
183

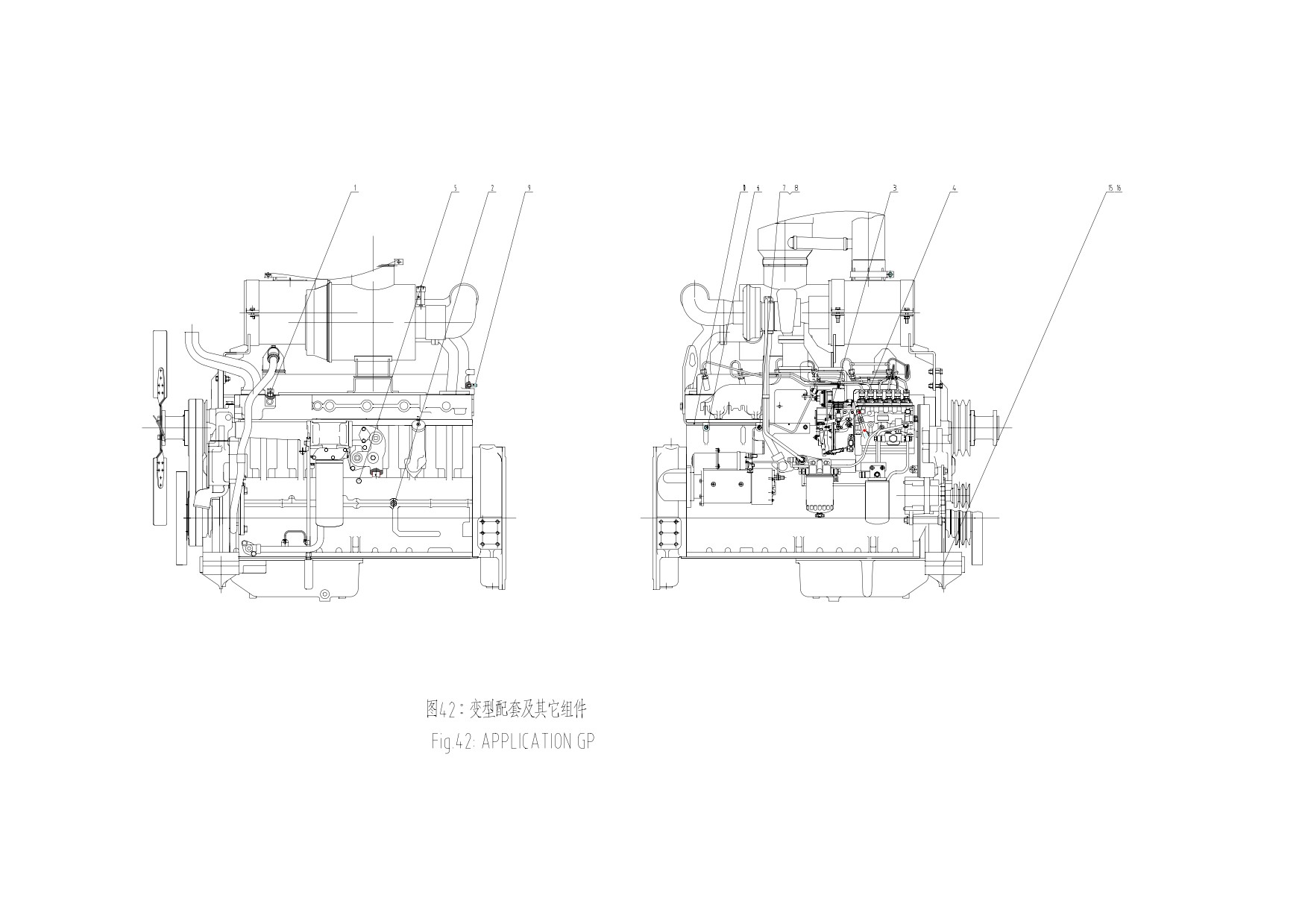

图 42：变型配套及其它组件/Fig.42: APPLICATION GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
00AZ214
1
水温表接头/CONNECTOR
00AL038
1
2
机油压力表接头/CONNECTOR
00AL089
1
3
调速器控制手柄/HANDLE
D26-128-03
1
4
燃油进油接头/CONNECTOR
00AL104
1
5
放水阀/VALVE
00AL095
1
6
夹子/CILP
2B2404
2
7
六角头螺栓/BOLT
2H3755(5/16-18×15.88)
2
8
平垫圈/WASHER
9M1974(8.8×16.0×2.0)
2
9
37°扩口 90°弯管接头 ELBOW-90°-37° FLARED
6K1972
1
10
空燃比通气管部件/TUBE AS.
00AB205
1
（11）
管接螺母/NUT
8L3161
1
（12）
钢管/TUBE
5P0077
1
（13）
护套/SLEEVE
8L3162
1
（14）
管接头体/CONNECTOR
Q/SC642.1-02-10.2
1
15
套筒/SLEEVE
4N4539
2
16
前弹性支承部件/MOUNT AS.
6N3256
2
184
