Дизельный двигатель бульдозера SHANTUI-SD16. Каталог запчастей - часть 1
C6121ZG57a 型 柴 油 机 零 件 目 录
PARTS CATALOG OF C6121ZG57a DIESEL ENGINE
上海柴油机股份有限公司
2008.8
使 用 说 明
随着 C6121 系列柴油机产量的不断提高和变型产品的逐步增加，各变型柴油机的零
部件的品种也随之增加，为适应广大用户选购 C6121ZG57a 型柴油机备件的需求，特编制
本零件目录以供用户使用。
本零件目录册如有不当之处，敬请广大用户批评指正。
编者
2008.8
i
组件名称\组件件号\柴油机型号
C6121ZG57a
NAME\ NO.\ENGINE MODEL
机体组件
/ BLOCK GP-CYLINDER
8N5286
机体盖板组件 / COVER GP(BLOCK-MISE)
02BZ006
曲轴油封组件 / SEAL GP-CRANKSHAFT
2P6226
加油口组件 /FILLER GP-OIL
2P6855
曲轴后油封座组件/SUPPORT GP-REARSEAL CSHAFT
02EZ001
油底壳组件
/ PAN GP-OIL
2P6152
油底壳紧固组件 / FASTENER GP(OIL PAN)
2P6206
油尺组件 / GAGE GP-OIL LEVEL
2P6493
气缸盖组件 / HEAD GP-CYLINDER(A)
7N8876
气缸盖盖板组件/ COVER GP
2P6531
气缸盖紧固组件/FASTENER GP
7N9536
发动机起吊组件 / LIFTING GP-ENGINE
7N7858
iii
组件名称\组件件号\柴油机型号
C6121ZG57a
NAME\ NO.\ENGINE MODEL
活塞连杆组件 / PISTON & GP-ROD
05AZ501
曲轴组件 / CRANKSHAFT GP
06AZ102
曲轴皮带轮组件 / PULLEY GP-CRANKSHAFT
06BZ007
飞轮组件 / FLYWHEEL GP
06CZ002
减震器组件 / DAMPER GP
9N2345
定时齿轮组件 / GEAR GP-FRONT
07AZ202
消声器组件 / MUFFLER GP
08AZ022
排气引射器组件 / EXTENSION GP EXHAUST
7S1784
凸轮轴组件 / CAMSHAFT GP
1N4406
起动电机组件 / MOTOR GP
11AZ003
充电发电机组件/ALTERNATOR GP
11BZ009
进气管路组件 / LINES GP-AIR
12AZ009
iv
组件名称\组件件号\柴油机型号
C6121ZG57a
NAME\ NO.\ENGINE MODEL
进排气管路组件 / LINES GP-AIR
12BZ016
排气歧管组件 / MANIFOLD GP-EXHAUST
2P6573
排气管紧固组件/FASTENER GP
8N1868
空气滤清器组件 / CLEANER GP-AIR
14AZ007
机油泵组件(双节)/ PUMP GP-ENGINE OIL
2P1784
风扇支架组件 / DRIVE GP-FAN
16AZ009
风扇皮带轮组件 / PULLEY GP-(FAN)
16BZ015
三角带组件 / VEE BELT SET(SEE NOTE)
16CZ008
v
组件名称\组件件号\柴油机型号
C6121ZG57a
NAME\ NO.\ENGINE MODEL
风扇及防护罩组件/ FAN & GUARD GP
16DZ009
机油冷却器和滤清器组件/COOLER&FILTER GP-OIL
18AZ009
传动装置油冷却器组件 / COOLER GP- OIL
18BZ007
机油管路组件 / LINES GP-ENGINE OIL
2P6105
增压器机油管路组件/LINES GP-TURBOCHARGER OIL
19BZ202
水泵组件 / PUMP GP-WATER
7N5909
调温器组件 / REGULATOR & GP-HOUSING
1W7553
冷却水管路组件 / LINES GP-WATER
2W6779
vi
组件名称\组件件号\柴油机型号
C6121ZG57a
NAME\ NO.\ENGINE MODEL
喷油管路组件 / LINES GP-FUEL INJECTION
26AZ201
燃油管路组件 / LINES GP-DRAIN
26BZ203
发动机支架组件 / SUPPORT GP-ENGINE
33AZ012
电磁切断器组件 / SHUT-OFF GP-ELECTRICAL
59AZ212
前齿壳组件 / HOUSING GP-FRONT
8N0303
前齿壳盖板组件 / COVER GP(FRONT HOUSING)
2P6528
前齿壳紧固组件 / FASTENER GP(FRONT HOUSING)
8N0872
前油封座组件(耳轴) / TRUNNION GP
7N9589
气门机构组件 / MECHANISM GP-VALVE
7N8026
气缸盖罩壳组件 / COVER GP-VALVE MECHANISM
8N4745
通风帽组件 / BREATHER GP
1P4244
通气管组件 / DISPOSAL GP-FUMES
84DZ003
vii
组件名称\组件件号\柴油机型号
C6121ZG57a
NAME\ NO.\ENGINE MODEL
增压器组件 / TURBOCHARGER GP
38AZ005
喷油泵调速器组件 / PUMP GP-GOV
P10Z005
变型配套及其它组件 / APPLICATION GP
00AZ214
燃油滤清器组件 / FILTER GP-SECONDARY
85AZ203
随机工具组件 / TOOLS GP
49AZ002
viii
1

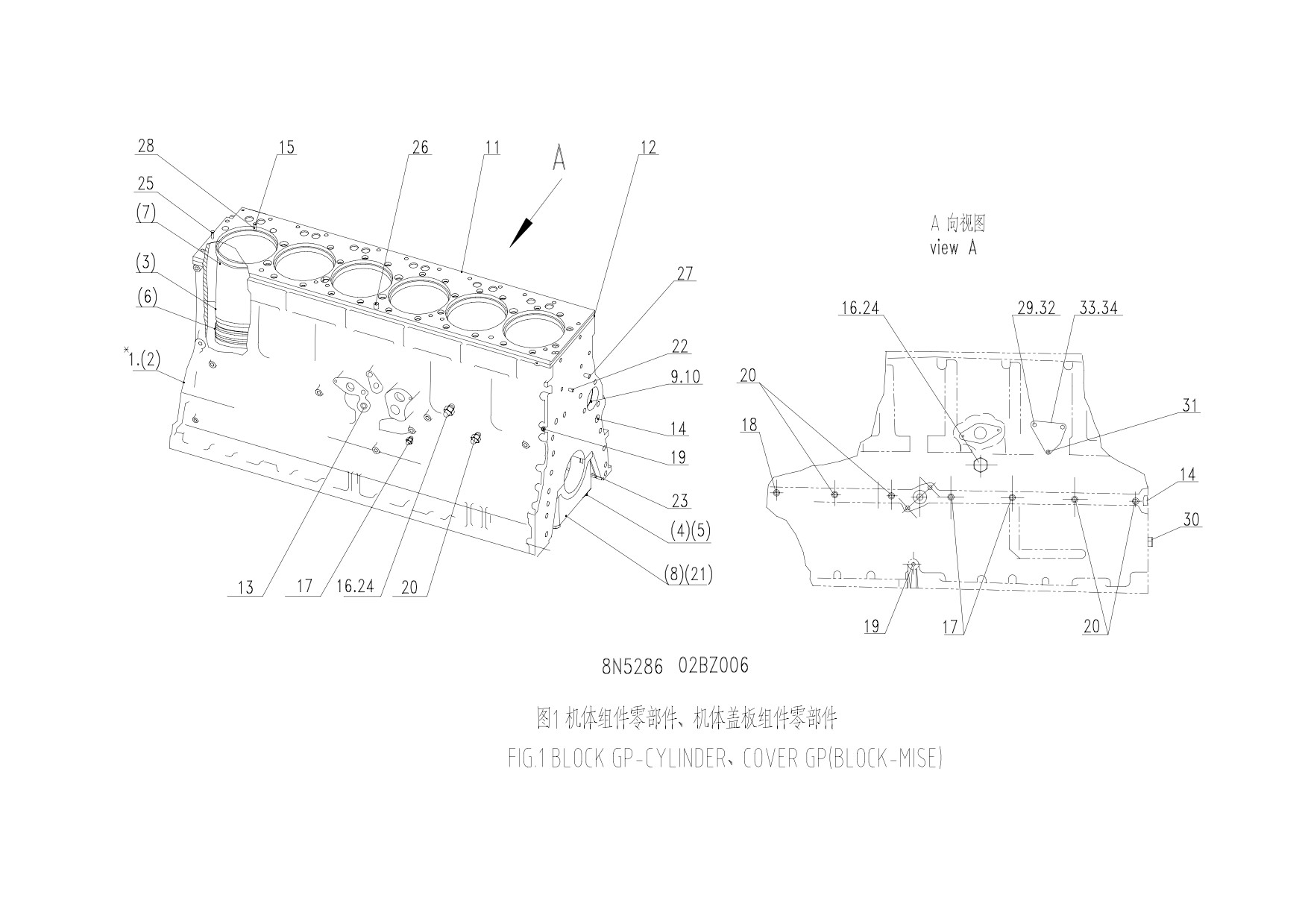

图 1：机体组件和机体盖板组件零部件/ Fig.1:BLOCK AND COVER GP
标号
数量 Quantity
件号 PART No.
名 称 NAME
Ref.No
8N5286
02BZ006
*1
机体装配部件/BLOCK AS.-CYLINDER
7N6550
1
(2)
机体/BLOCK AS-CYLINDER
4P0623
1
(3)
气缸套/LINER-CYLINDER
1105800（2P8889）
6
(4)
主轴承盖（第 1-6 档）CAP-CRANKSHAFT BEARING
6N8001
6
(5)
推力主轴承盖（第 7 档）CAP-CRANKSHAFT BEARING
6N8002
1
(6)
O 形密封圈/SEAL-O-RING
5S6670(117.1×4.39)
18
(7)
密封带/BAND-FILLER
2W6134
6
(8)
主轴承盖螺栓/BOLT
7S3224(5/8-11×133.35)
14
9
凸轮轴轴套（第 2-5 档）/BEARING
7M4046
4
10
凸轮轴前轴套（第 1 档）/BEARING
8N4110
1
11
机体顶板/PLATE
7N7998(1W1410)
1
12
机体顶板垫片/GASKET-PLATE
7W7546(1157550)
1
13
碗形闷头/PLUG
4B5387
1
14
碗形闷头/PLUG
3B0623
1
1
15
空心圆柱销/DOWEL
1S9540(9.368×30.2)
1
16
六角螺塞/PLUG
8M9307(1/2-13)
1
17
内方锥管螺塞 PLUG-PIPE(SQUARE COUNTERSUNK)
2B0858(1/2-14)
3
18
内六角锥管螺塞 PLUG-PIPE(HEX COUNTERSUNK)
7H3171(1/4-18)
1
19
六角锥管螺塞/PLUG-PIPE
5M6214(1/8-27)
1
20
六角锥管螺塞/PLUG-PIPE
5M6213(1/4-18)
4
(21)
硬垫圈/WASHER
2S5658(17×29×3)
14
22
双头螺栓/STUD
5S8462(3/8-24)
1
23
钢球/STEEL SPHERE
GB/T308-9.5250
1
24
铜垫圈/WASHER
25
圆柱销/PIN
8K1207(9.368×32.00)
2
2
图 1：机体组件和机体盖板组件零部件/ Fig.1:BLOCK AND COVER GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
8N5286
02BZ006
26
圆柱销/DOWEL
5B7652(15.716×15.75)
2
27
圆柱销/DOWEL
8B6349(15.718×35.00)
2
28
O 型密封圈/SEAL
3S5496(9.53×4.3)
1
29
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
2
30
圆柱销/DOWEL
362A001(15.718×56）
2
31
内六角沉头螺钉/BOLT
8M3267(3/8-16×13.05)
1
32
六角头螺栓/BOLT
0L1351(3/8-16×22.22)
2
33
盖板/COVER
8L8662
1
34
垫片/WASHER
5S8055
1
*1:机体装配部件中包括标号为(2)……(8)(21)
*1: BLOCK AS.-Cylinder includes parts of Ref.No.(2)…(8)、(21).
3
4

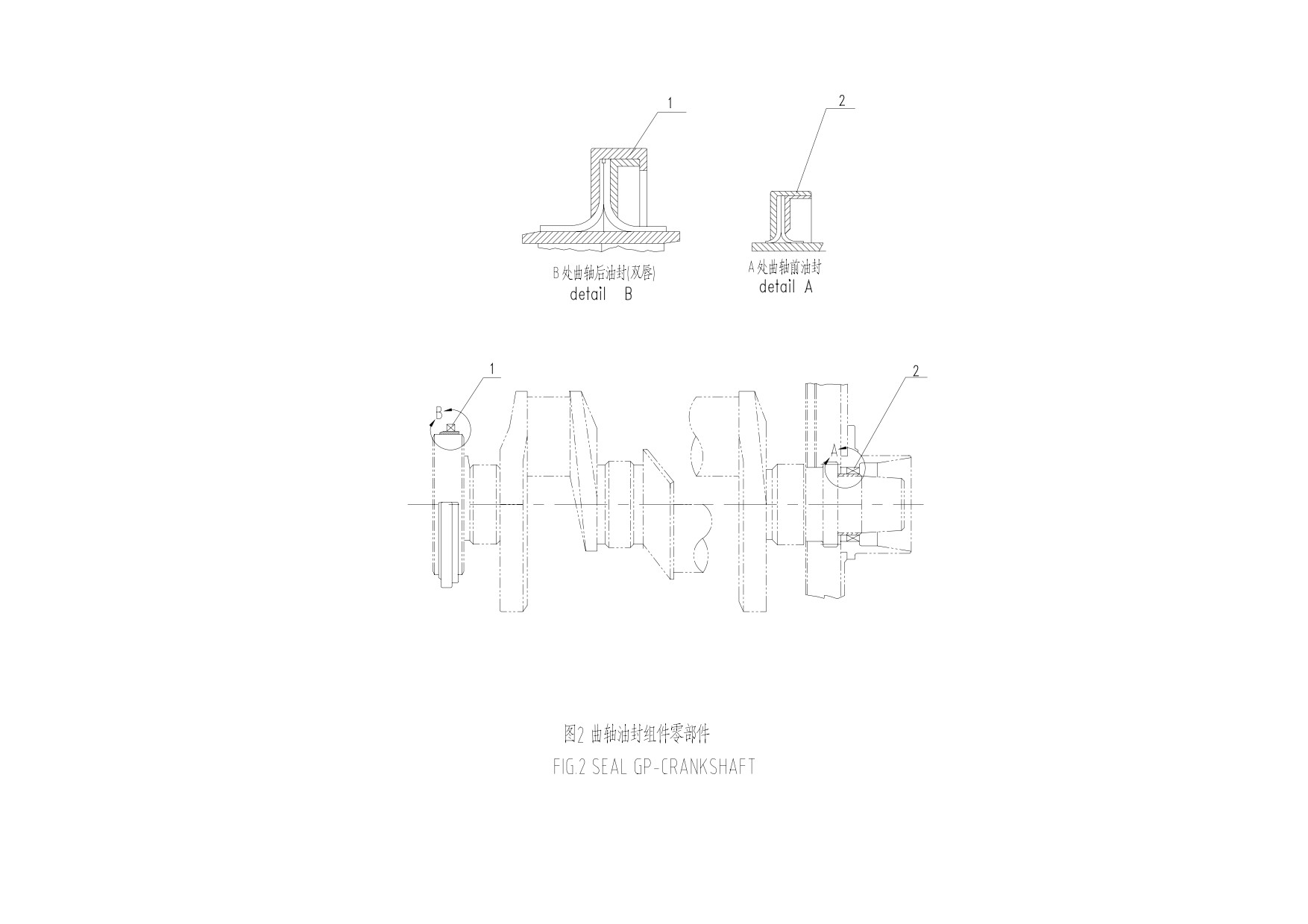

图 2:曲轴油封部件零部件/Fig.2: SEAL GP-CRANKSHAFT
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref No.
2P6226
1
曲轴后油封部件(双唇)SEAL GP-CRANKSHAFT(A)(CCW ROT)
7C3628(7C4297)
1
2
曲轴前油封部件 SEAL GP-CRANKSHAFT(A)(CW ROT)
9Y9895
1
5
6

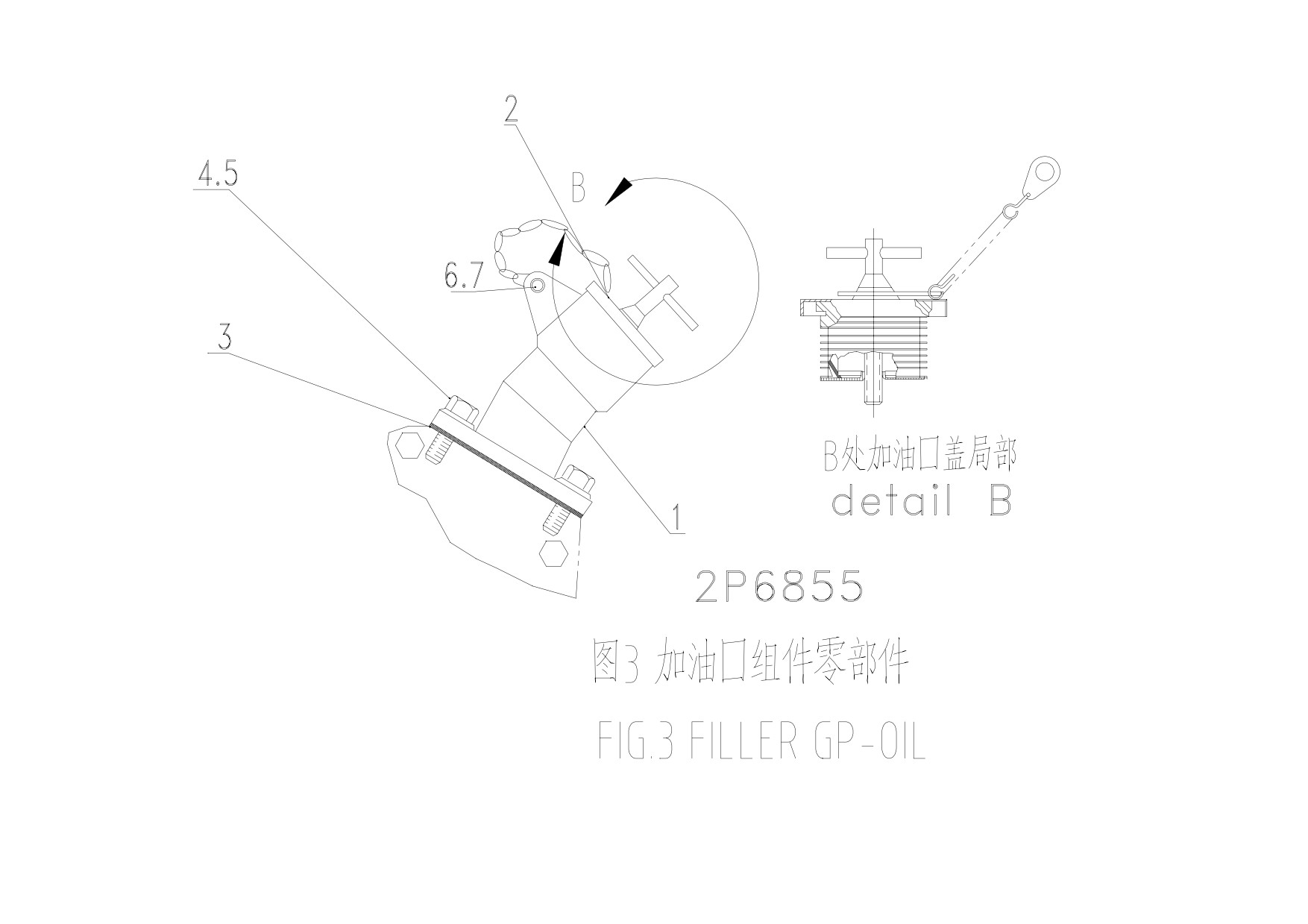

图 3:加油口组件零部件/Fig.3: FILLER GP-OIL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
2P6855
1
加油管/PIPE-OIL FILLER
2P2719
1
2
加油盖部件/CAP AS.-OIL FILLER
6N2985
1
3
垫片/WASHER
2P2720
1
4
六角头螺栓/BOLT
1A2029(3/8-16×28.58)
2
5
垫圈/WASHER
5M2894(10.2×18.5×2.5)
2
6
铆钉/RIVET
GB/T875-5×10-Zn.D
1
7
垫圈/WASHER
GB/T97.1-5-200HV
1
7
8

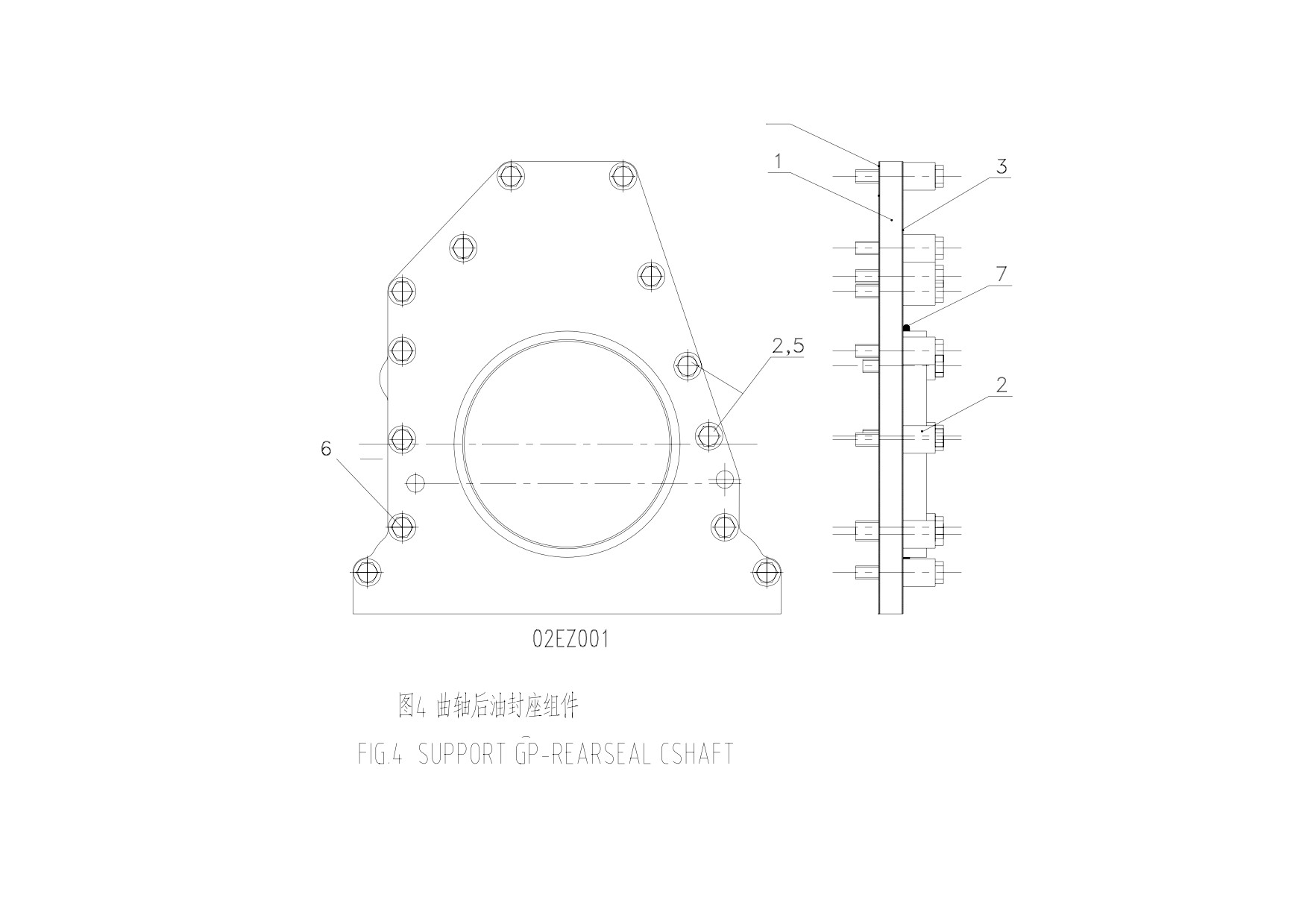

图 4:曲轴后油封座组件/Fig4：SUPPORT GP-REARSEAL CSHAFT
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
02EZ001
1
后油封座/TRUNNION
02EL004a
1
2
隔圈/SPACER
02EL005
4
隔圈/SPACER
02EL006
9
3
垫片/GASKET
02EL007
1
4
飞轮壳垫片/GASKET
9H5921
1
5
六角头螺栓/BOLT
1A5822(1/2-13×69.85)
4
6
六角头螺栓/BOLT
311A004(1/2-13×88.9)
9
7
O 型密封圈/SEAL-O-RING
9M5894(202.56×5.33)
1
9
10

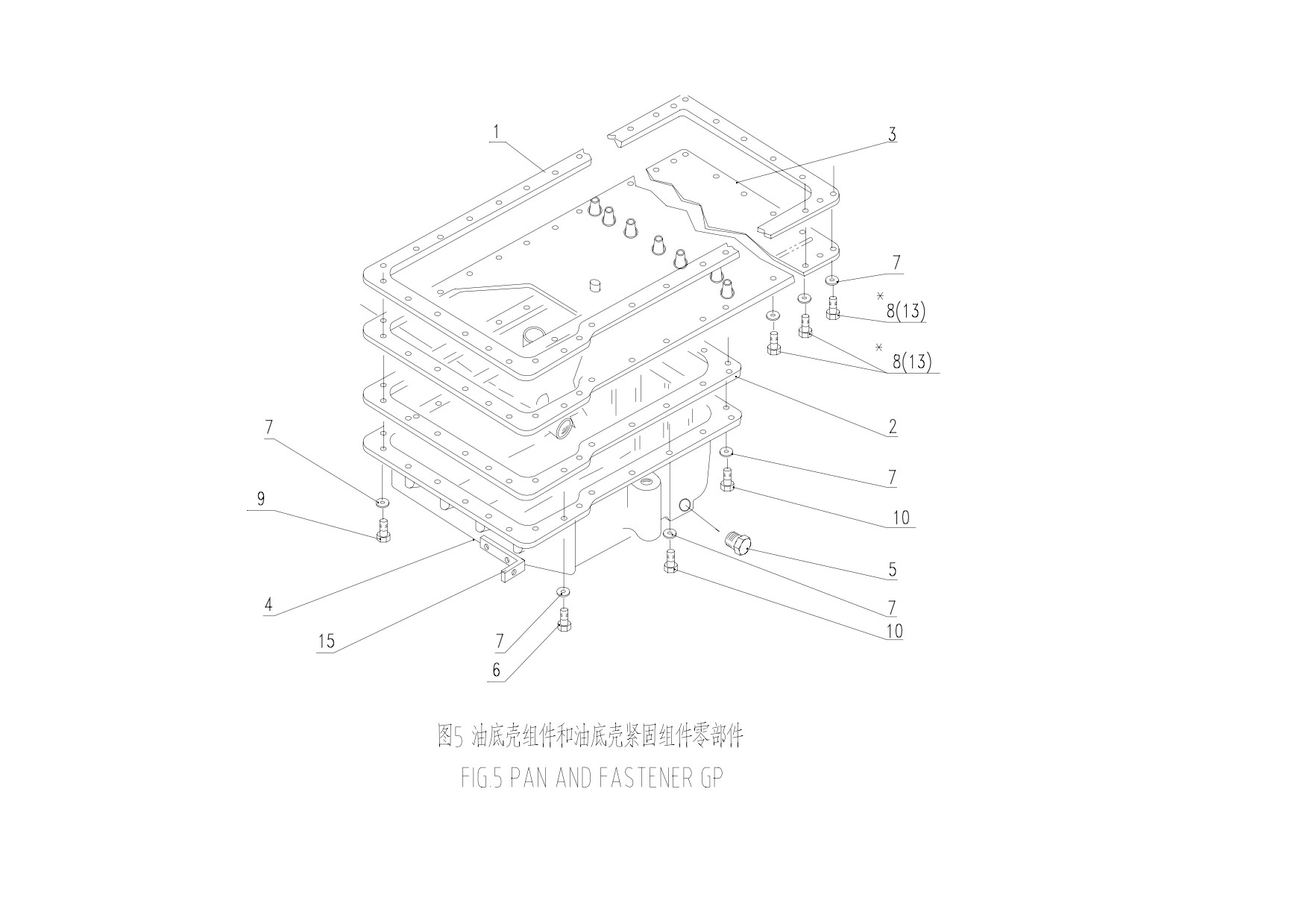

图 5: 油底壳组件和油底壳紧固组件零部件/Fig.5:PAN AND FASTENER GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
2P6152
2P6206
1
油底壳垫片/GASKET
4M2969
1
2
油盘垫片/GASKET
8S1965
1
3
油底壳垫板焊接部件/PLATE AS.
2P1738
1
4
油盘/PAN GP-OIL(BASIC)
8S6086
1
5
放油螺塞/PLUG
5N8780
1
6
六角头螺栓/BOLT
0L1352(3/8-16×82.55)
3
7
垫圈/WASHER
5M2894(10.2×18.5×2.5)
46
8
六角头螺栓/BOLT
0L1351(3/8-16×22.22)
18
9
六角头螺栓/BOLT
0T0573(3/8-16×69.85)
5
10
六角头螺栓/BOLT
0S1591(3/8-16×38.1)
20
11
12

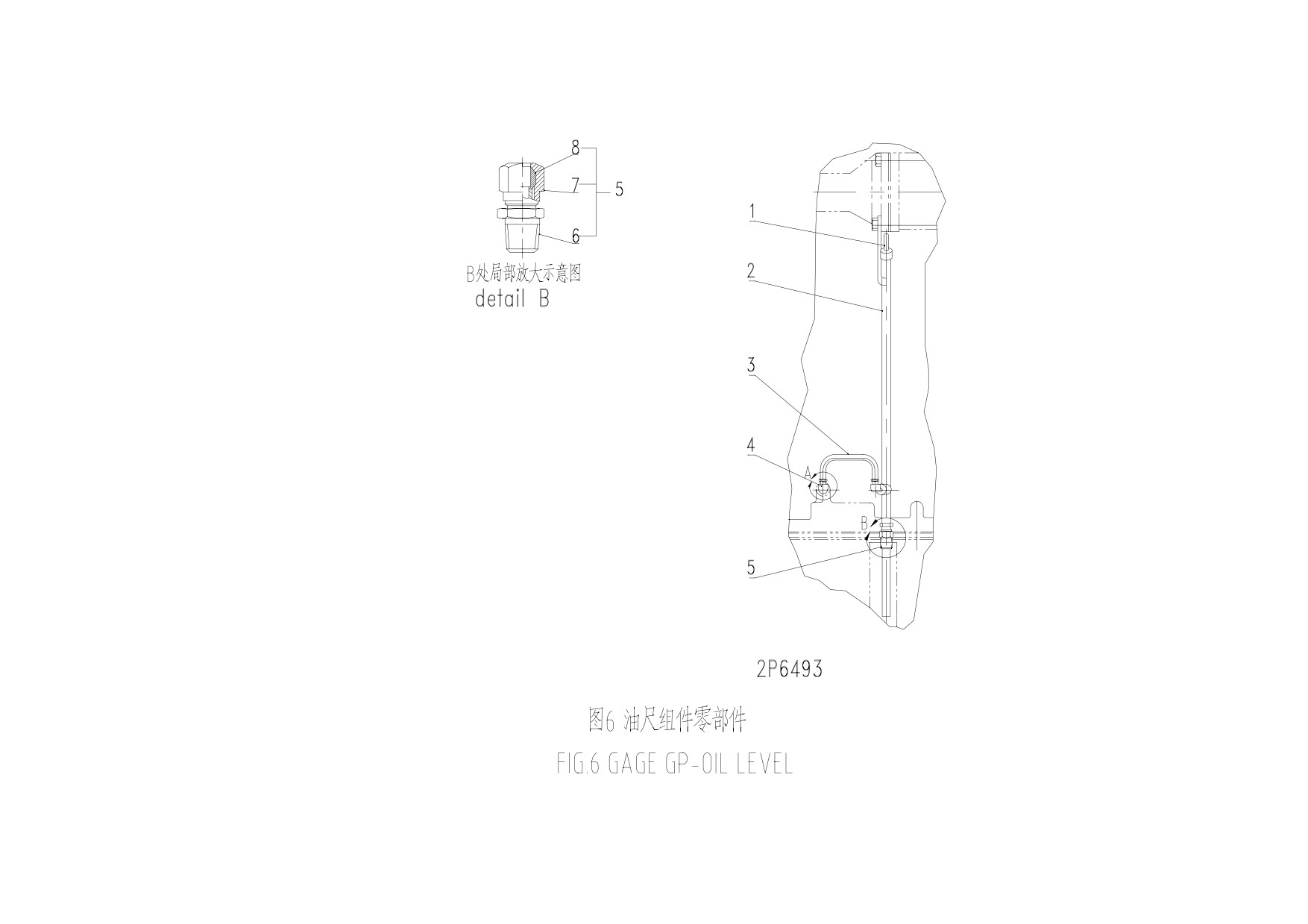

图 6: 油尺组件零部件/Fig.6:GAGE GP-OIL LEVEL
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
2P6493
1*
油尺焊接部件/GAGE AS.
03CB008 (8S3995)
1
2
油尺管焊接部件/TUBE AS.
2P2547
1
3
通气管部件/TUBE AS.
2P2697
1
4
90°弯管接头/ELBOW
5K9243
2
*5
管接头装配部件/CONNECTR AS.
8S1326
1
(6)
管接头/CONNECTOR-AIR BRAKE-SPL
5P4908
1
(7)
管接螺母/NUT-AIR BRAKE
5P4448
1
(8)
密封套/SLEEVE-AIR BRAKE
5P4443
1
1*:8S3995 is used for export.
13
14

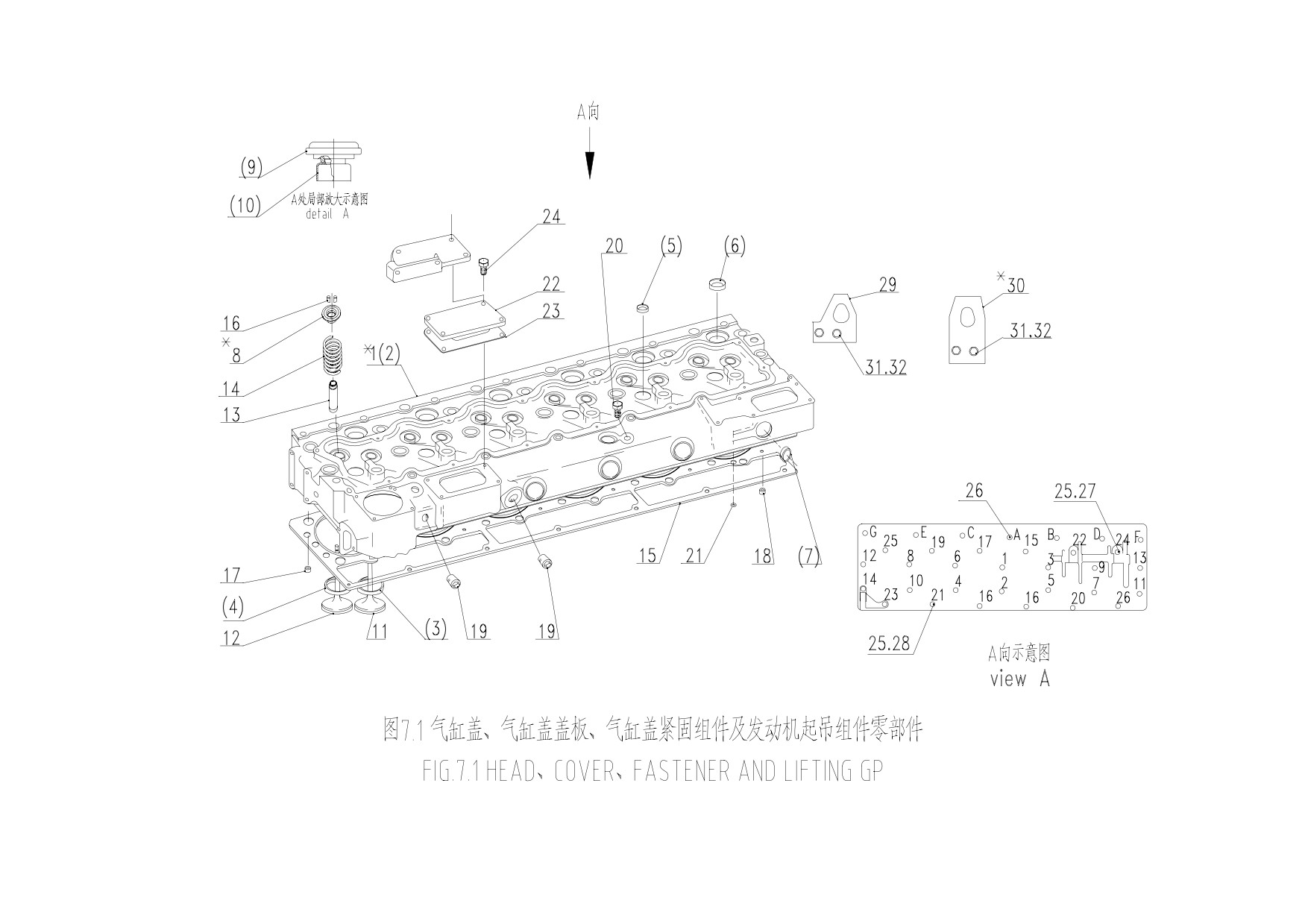

图 7:气缸盖组件、气缸盖盖板组件、气缸盖紧固和发动机起吊组件零部件
Fig.7:HEAD、COVER、FASTENER AND LIFTING GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
7N8876
7N9536
2P6531
7N7858
*1
气缸盖机加工部件/HEAD AS.
7N8866
1
(2)
气缸盖/HEAD-CYLINDER
7C3906
1
(3)
进气门座 INSERT-VALVE SEAT(INLET)
7N4448
6
(4)
排气门座 INSERT-VALVE SEAT(OUTLET)
7N8855
6
(5)
碗型闷头/PLUG
3B0623
6
(6)
碗型闷头/PLUG
3P1896
13
(7)
碗型闷头/PLUG
3S8313
7
*8
旋转弹簧座及挡油罩部件 ROTOCOIL AS.
1W5300
12
(9)
旋转弹簧座部件 ROTOCOIL ASSEMBLY(BASIC)
8N7782
12
(10)
挡油罩/SHIELD-OIL
6N7174
12
11
进气门/VALVE
6N9915
6
12
排气门/VALVE
6N9916
6
13
气门导管/GUIDE
1487425
12
14
气门弹簧/SPRING
7S7144
12
15
气缸盖垫片/GASKET
7E6167
1
16
气门锁夹/LOCK
2A4429
24
17
封水圈/SEAL-WATER
9Y1798
18
18
封水圈/SEAL-WATER
7N8018
6
19
内方头锥管螺塞 PLUG-PIPE(SQUARECOUNTERSUK)
2B0858
3
*1:气缸盖机加工部件中包括标号为(2)…
*8:旋转弹簧座及挡油罩部件中标号为(9)、(10)的零部件/*8: Rotocoil AS. and Oil Retain Housing includes parts of Ref.No.(9)、(10).
15
图 7:气缸盖组件、气缸盖盖板组件、气缸盖紧固和发动机起吊组件零部件
Fig.7:HEAD、COVER、FASTENER AND LIFTING GP
标号
数量 Quantity
Ref.N
名 称 NAME
件号 PART No.
7N8876
7N9536
2P6531
7N7858
o
20
六角锥管螺塞 PLUG-PIPE(HEX COUNTERSUNK)
5M6213
1
21
O 型密封圈/SEAL-O-RING
3S5496
1
22
进气管盖板/COVER
1P6758
1
23
垫片/WASHER
5S6735
1
24
六角头螺栓/BOLT
0S1588
4
25
垫圈/WASHER
2S0736
25
26
气缸盖螺栓/BOLT
5B9603
7
27
气缸盖螺栓/BOLT
1B7709
5
28
气缸盖螺栓/BOLT
1D4595
20
29
后起吊板/PLATE
8N8722
1
*30
前起吊板/PLATE
8N8721
1
31
特种螺栓/BOLT
6V1999
4
*32
硬垫圈/WASHER
8D5054
4
*30:8N8721 起吊板在 6N8336 组件中置于发动机前端面/*30: Lifting PLATE 8N8721 is ASsembled on the surface of Engine fore-side in Gp. 6N8336.
*32:4W8652 起吊板在 6N8336 组件中置于发动机前端面/*32: Lifting PLATE 4W8652 is on the surface of Engine back-side in GP.6N8336.
16
17

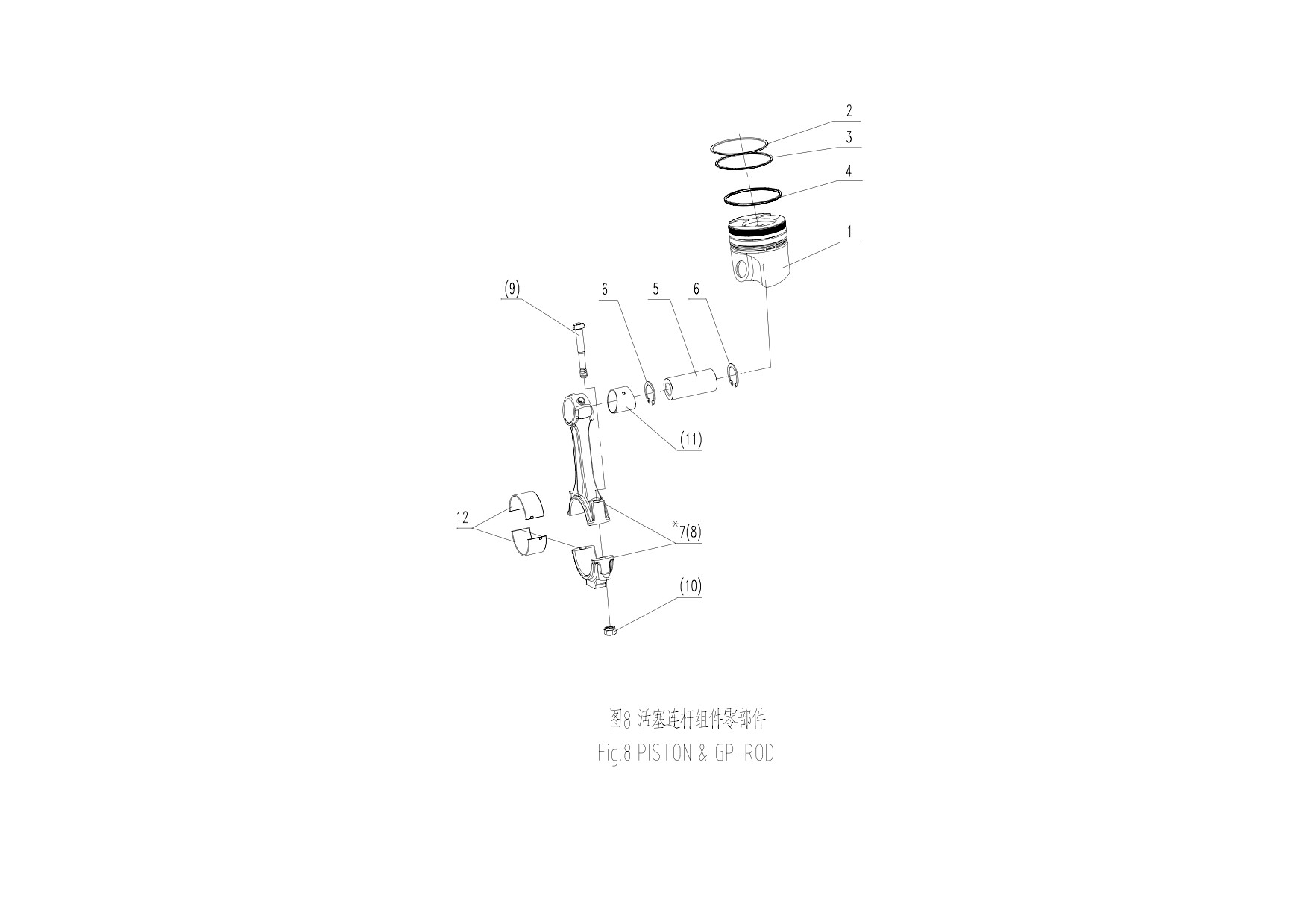

图 8 活塞连杆组件零部件 Fig.8 PISTON & GP-ROD
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
05AZ501
1
活塞/PISTON
05AL502
6
2
第一道气环/RING-PISTON TOP
1006694
6
3
第二道气环 RING-PISTON(INTERMEDIATE)
1006695
6
4
油环/RING- OIL
6I0499
6
5
活塞销/PIN
7N9805
6
6
锁簧/RETAINER
1S9543
12
*7
连杆机械加工部件/ROD ASSEMBLY
8N1721
6
(8)
连杆（锻坯/ROD
8N1720
6
(9)
连杆螺栓/BOLT
1P9956(1/2-20×74.4)
12
(10)
连杆螺母/NUT
5S6348(1/2-20)
12
(11)
连杆衬套/BEARING CONNECTING ROD
8N1849
6
12
连杆轴瓦/BEARING
4W5739
12
*7:连杆机加工部件中包括标号为(8)(9)(10)(11)的零部件/*7: Rod AS. includes parts of Ref.No.(8)、(9)、(10)、(11).
18
19

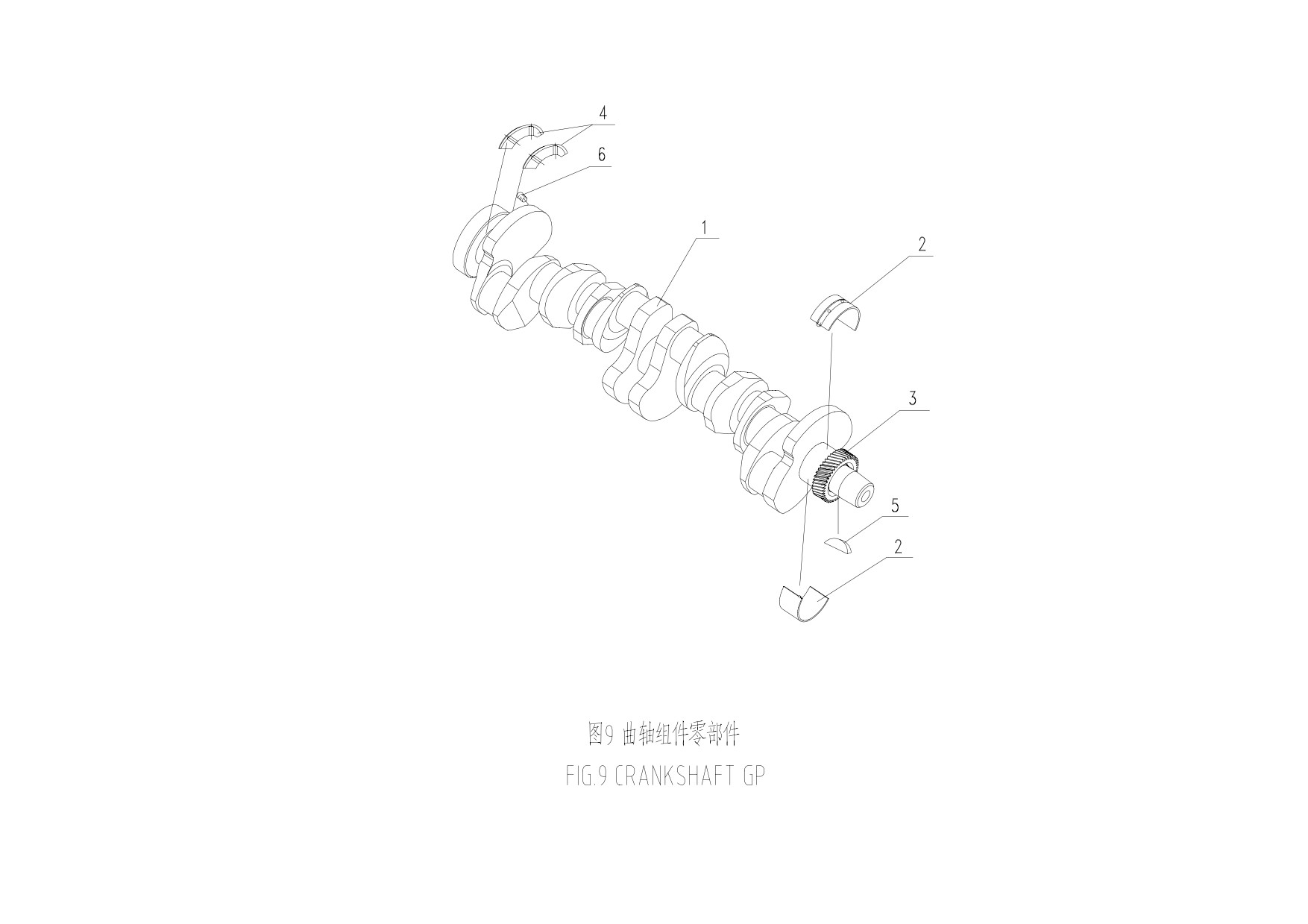

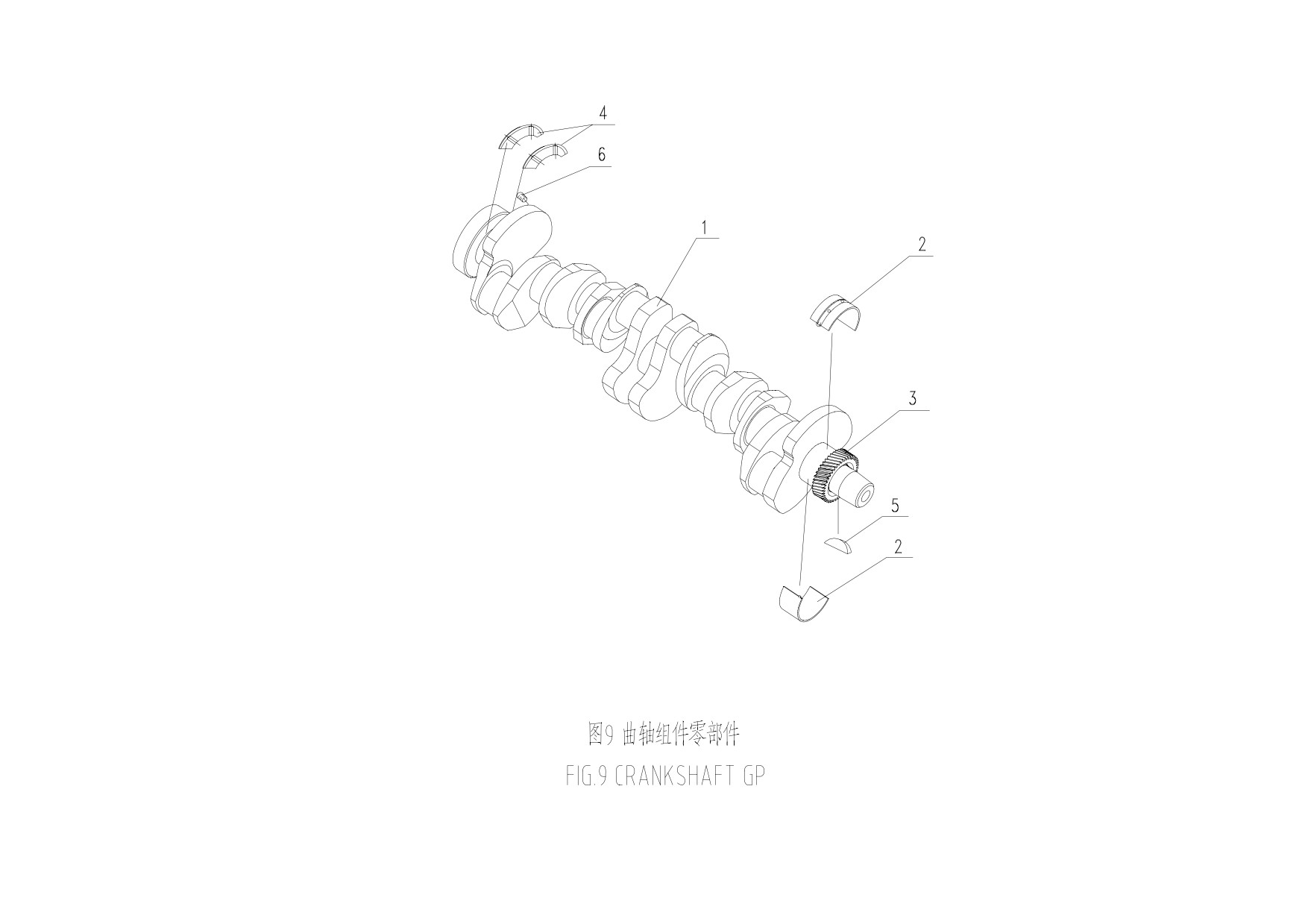

图 9:曲轴组件零部件/Fig.9: CRANKSHAFT GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
06AZ102
1
曲轴/CRANKSHAFT AS.
06AL102
1
2
主轴瓦/BEARING
4W5738
7
3
曲轴齿轮/GEAR(CRANKSHAFT)
1W4405
1
4
推力片/PLATE
1003652
2
5
半圆键 9#KEY-WOODRUFF#9(SPECIAL)
5H2671
1
6
螺塞/PLUG
9F2247(1/8-27)
6
20
21

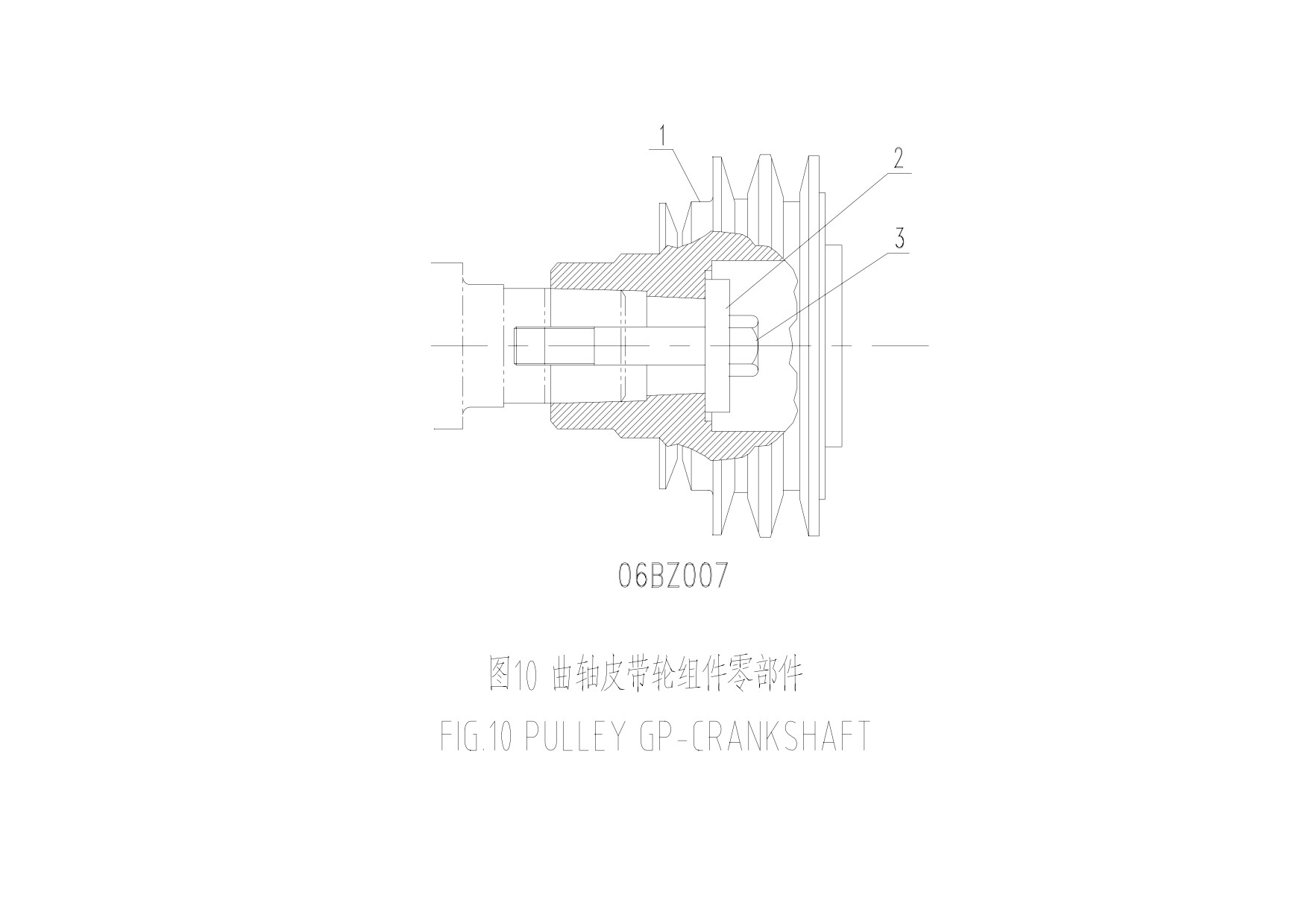

图 10 曲轴皮带轮组件零部件 FIG.10 PULLEY GP-CRANKSHAFT
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
06BZ007
1
曲轴皮带轮/PULLEY
06BL008
1
2
皮带轮垫圈/WASHER
5S9948
1
3
六角头螺栓/BOLT
06BL004(3/4-16×120.65)
1
22
23

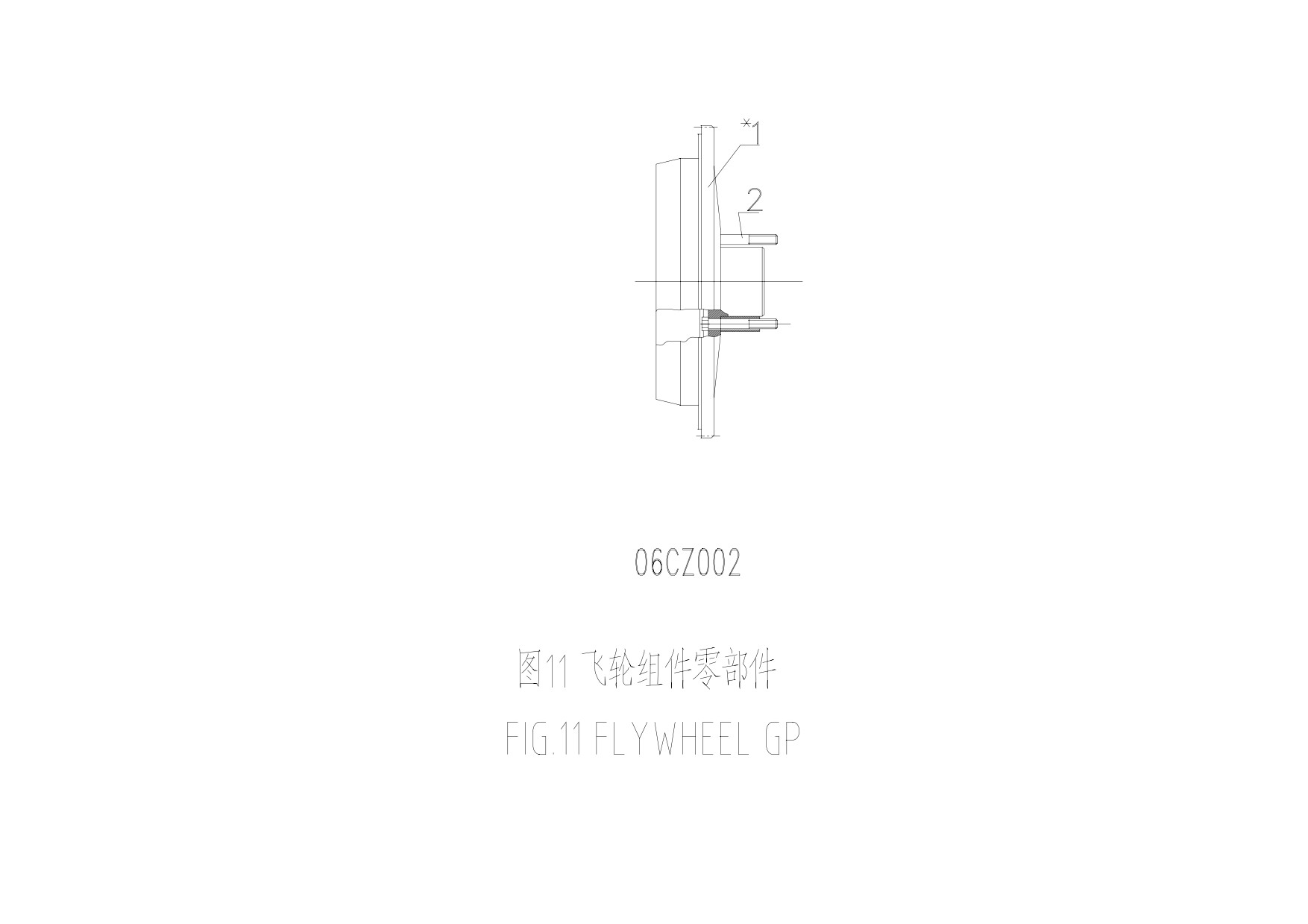

图 11:飞轮组件零部件/Fig.11: FLYWHEEL GP
数量 Quantity
标号
名 称 NAME
件号 PART No.
Ref No.
06CZ002
*1
飞轮与齿圈装配加工部件 FLYWHEEL AS.
06CB002b
1
(2)
飞轮/FLYWHEEL
06CL002b
1
(3)
起动齿圈/GEAR-FLYWHEEL STARTER
06CL003(138 齿)
1
2
六角头螺栓/BOLT
0T0857(5/8-18×114.3)
9
*1:飞轮与齿圈装配部件级加工部件中包括标号为(2)、(3)的零部件/*1: Flywheel AS. includes parts of Ref.No.(2)、(3)
24
25

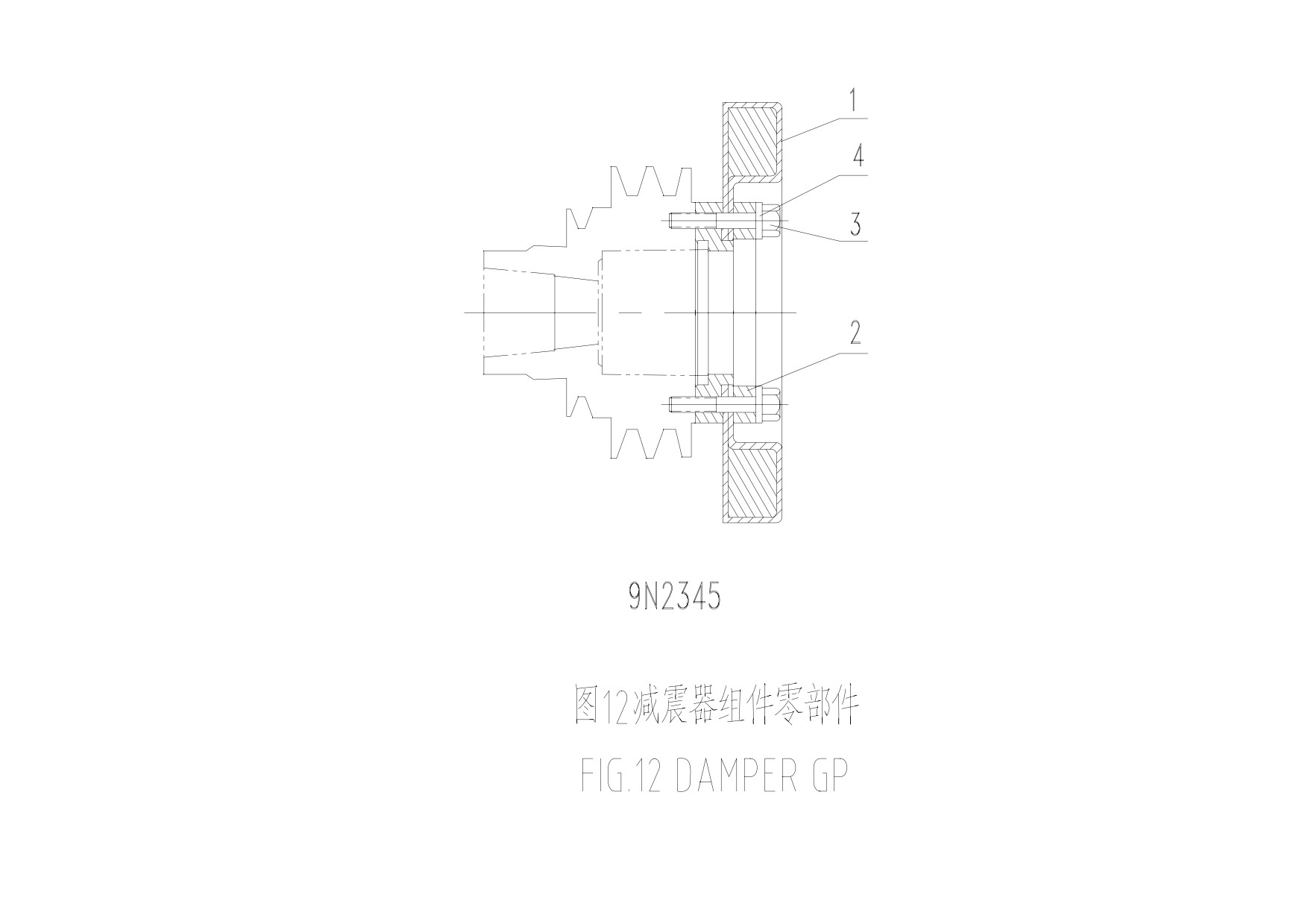

图 12:减震器组件零部件/Fig.12: DAMPER GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
9N2345
1
减震器部件/DAMPER AS
1678123
1
2
接盘/ADAPTER-VISCOUS DAMPER
9L6261
1
3
六角头螺栓/BOLT
0S1587(1/2-13×44.45)
6
4
垫圈/WASHER
5P8245(13.5×25.5×3.0)
6
26
27

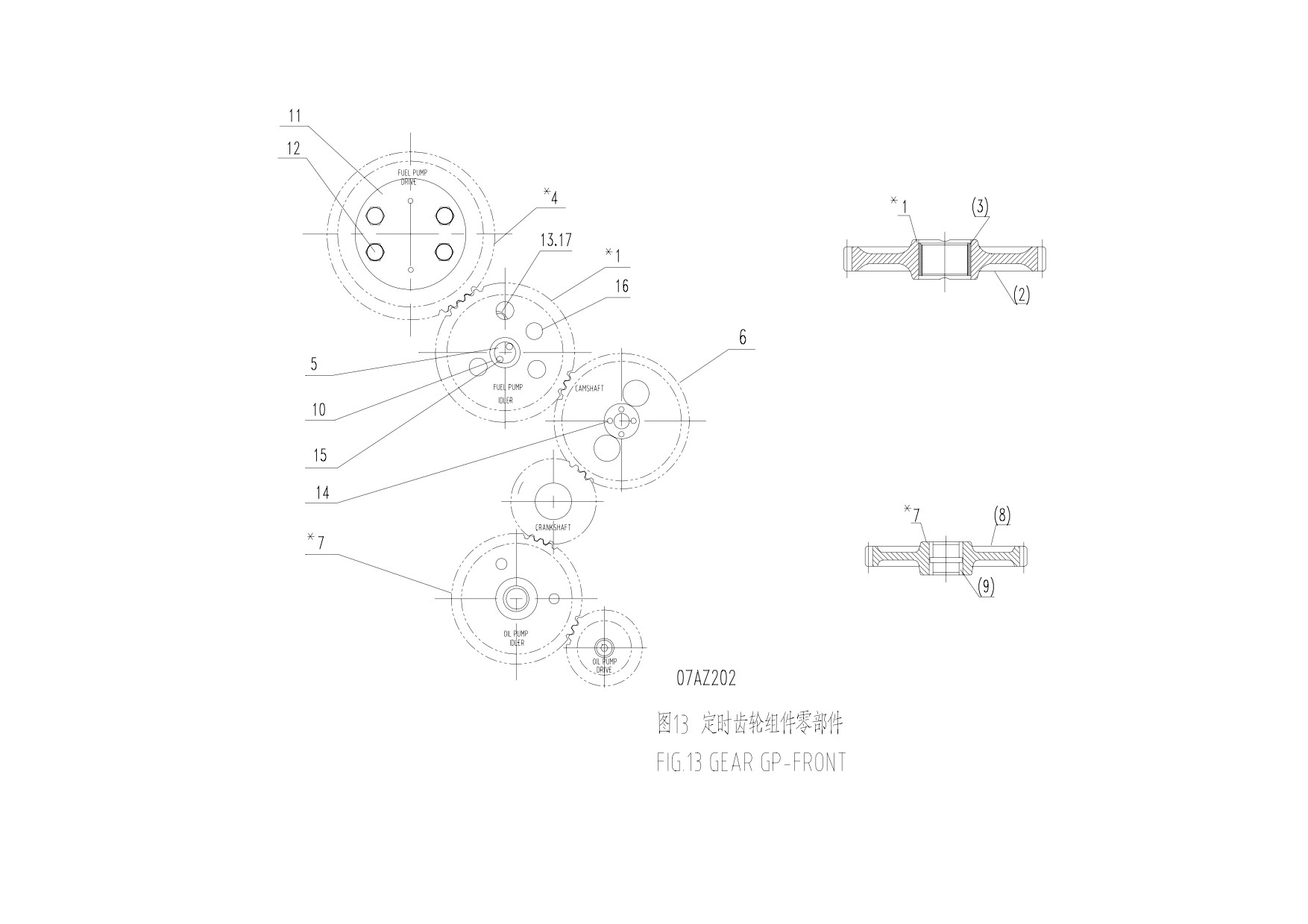

图 13:定时齿轮组件零部件/Fig.13: GEAR GP-FRONT
标
数量 Quantity
名 称 NAME
件号 PART No.
号 Ref.No.
07AZ202
*1
喷油泵惰齿轮装配部件 GEAR AS.-FUEL PUMP IDLER
1064497
1
(2)
喷油泵惰齿轮/GEAR -FUEL PUMP IDLER
7W0546
1
(3)
喷油泵惰齿轮轴套/BEARING-SLEEVE
2S6692
1
*4
喷油泵传动齿轮 GEAR-FUEL PUMP DRIVE
07AL201b
1
5
喷油泵惰齿轮轴 SHAFT -ACCESSORY DRIVE IDLER
1059772
1
6
凸轮轴齿轮/GEAR-CAMSHAFT
1W4402
1
*7
机油泵惰齿轮装配部件 GEAR AS.-OIL PUMP IDLER
7N4722
1
(8)
机油泵惰齿轮/GEAR-OIL PUMP IDLER
7W0449
1
(9)
机油泵惰齿轮轴套/BEARING SLEEVE
2P1168
1
10
止推片/PLATE-THRUST
8N4960
1
11
齿轮压板/PLATE
07AL202b
1
12
六角头螺栓/BOLT
GB/T5783-M10×30-10.9-Y
4
13
六角头螺栓/BOLT
0S1594
2
14
六角头螺栓/BOLT
0S1748
4
15
六角头螺栓/BOLT
0S1618
2
16
六角头螺母/NUT
5B9079
1
17
平垫圈/WASHER-HARD
5M2894
2
*1:喷油泵惰齿轮装配部件中包括标号为(2)、(3)的零部件/*1: Gear-fuel Pump Idler includes parts of Ref.No.(2)、(3).
*7:机油泵惰齿轮装配部件中包括标号为(8)、(9)的零部件/*7: Gear AS.-Oil Pump Idler includes parts of Ref.No.(8)、(9).
28
29

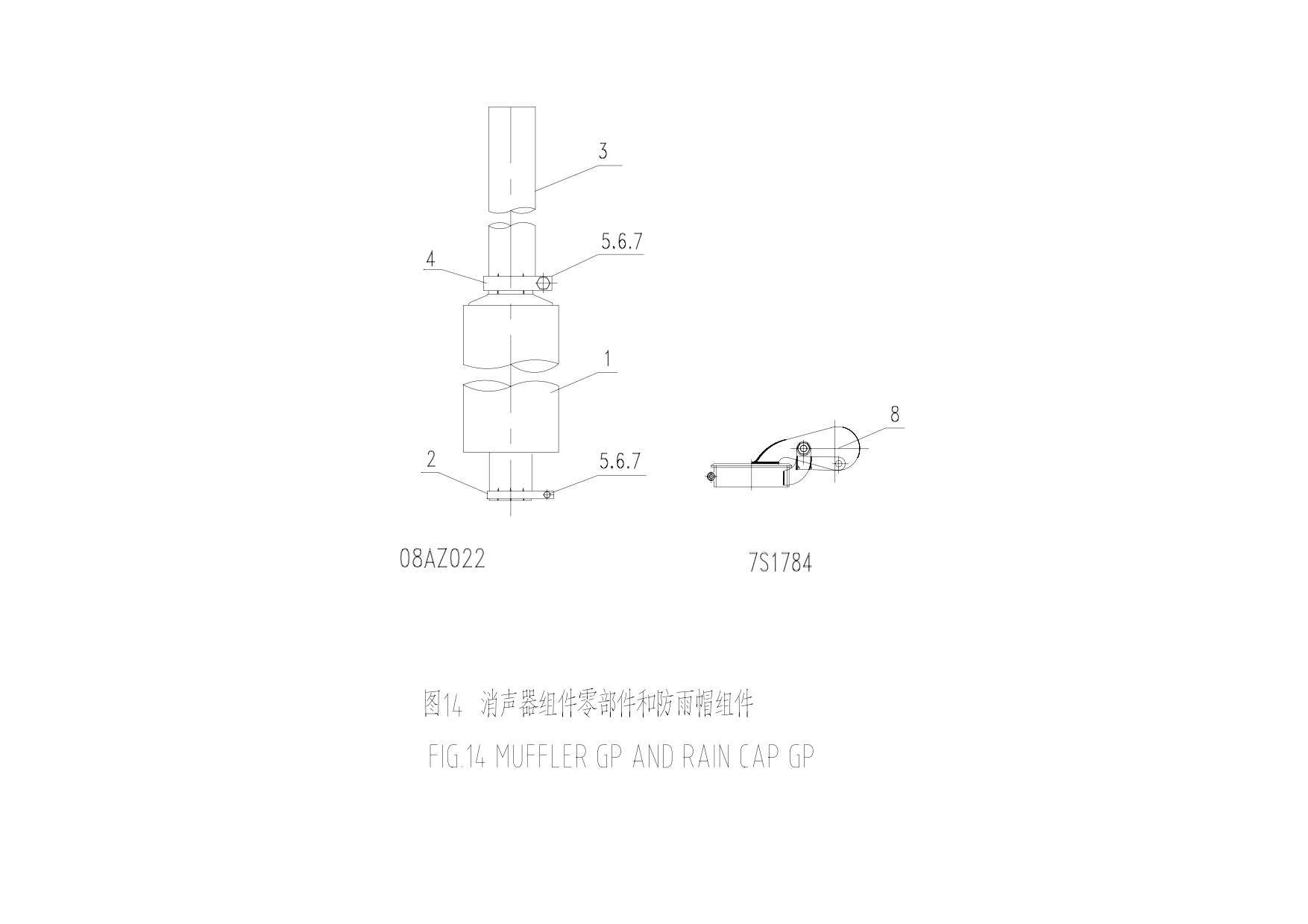

图 14: 消声器组件零部件和防雨帽组件 FIG.14 MUFFLER GP AND RAIN CAP GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
08AZ022
7S1784
1
消声器部件/MUFFLER AS.
7S8443
1
2
夹箍/CLAMP
7H4266
1
3
排气管/PIPE-EXTENSION EXHAUST
08AL047
1
4
夹箍/CLAMP
6F8815
1
5
I 型六角螺母/NUT-FULL
GB/T6170-M10
2
6
六角头螺栓/BOLT
GB/T5783-M10×40
2
7
平垫圈
GB/T97.1-10-200HV
4
*8
排气管防雨帽组件（小）CAP AS.-RAIN(EXHAUST)
7S1784
1
30
31

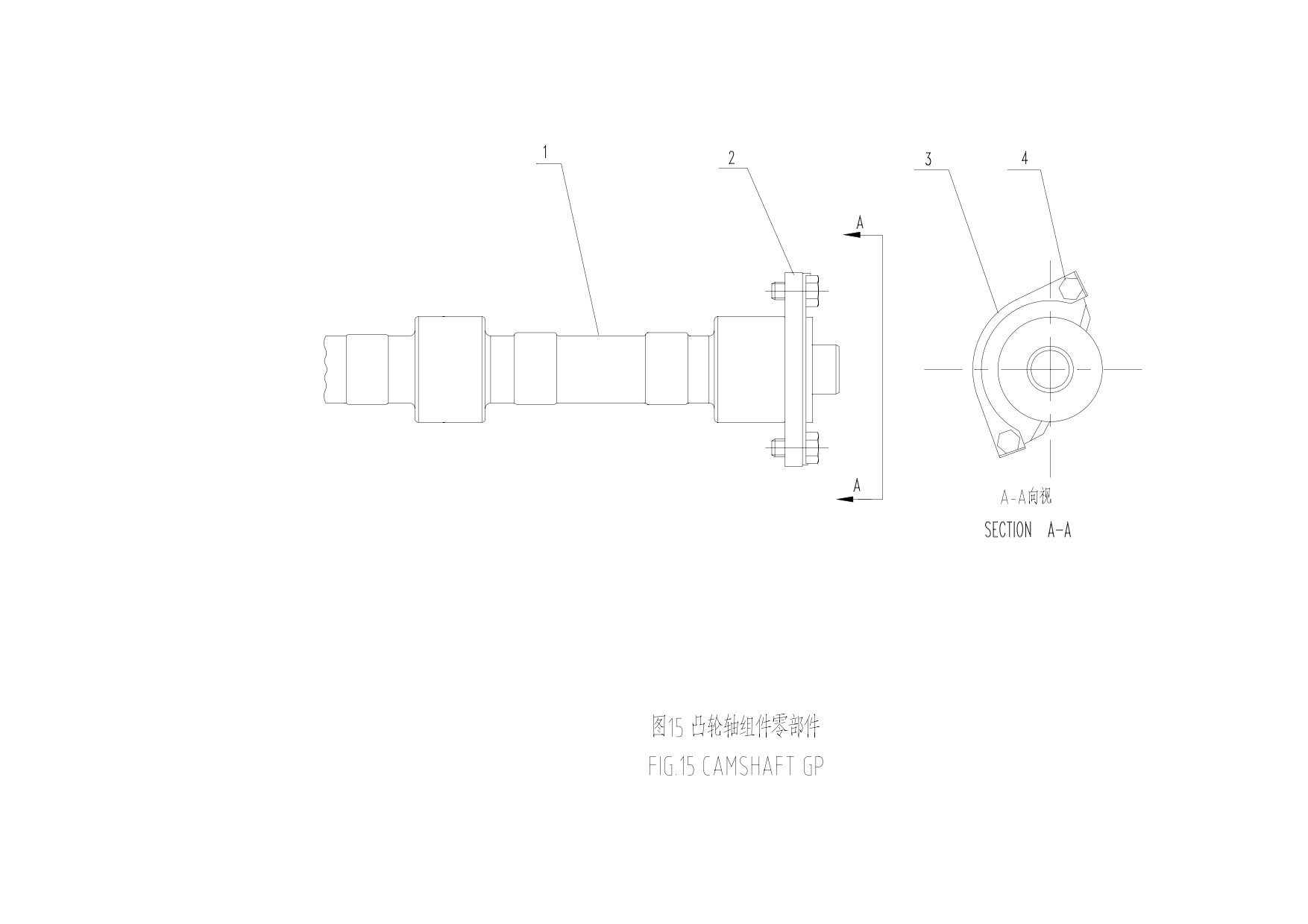

图 15:凸轮轴组件零部件/Fig.15: CAMSHAFT GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
1N4406
1
凸轮轴/CAMSHAFT
7E9980
1
2
推力片 WASHER-THRUST (CAMSHAFT)
7S2204
1
3
止动垫片/LOCK
8S1491
1
4
六角头螺栓/BOLT
0S0509(3/8-16×19.05)
2
32
33

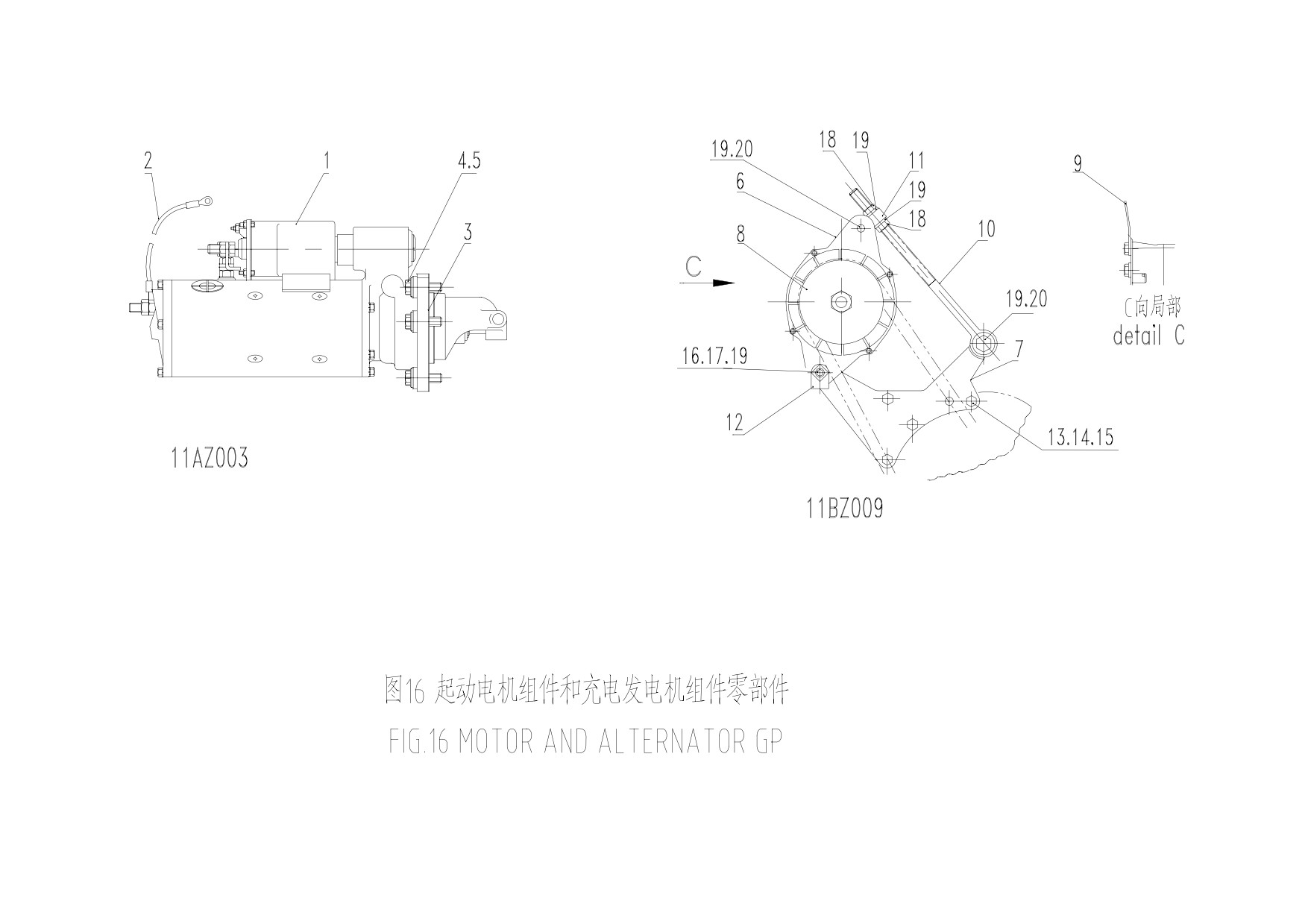

图 16:起动电机组件和充电发电机组件零部件
Fig.16:MOTOR AND ALTERNATOR GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
11AZ003
11BZ009
1
起动电机部件/MOTOR GP.ELECTRIC STARTING BASIC (24V)
4N3181(8C3651)
1
2
电线部件/WIRE AS.
3N0539
1
3
垫片/GASKET
4H7869
1
4
小六角头螺栓/BOLT
Q/SC611.1-M16×40
3
5
平垫圈/WASHER-HEAD
2S0736(17.0×27.0×3.5)
3
6
充电发电机部件 ALTERNATOR GP.-CHARGING(BASIC)(24V-35A)
6N9294
1
7
发电机支架/BRACKET
2W9286
1
8
发电机皮带轮/PULLER
6N0714
1
9
电线部件/WIRE AS.
4N5092
1
10
发电机调节杆 ROD-ALTERNATOR ADJUSTING
9L6371
1
11
滑块/BLOCK
9L6329
1
12
螺母部件/NUT AS.
9S1240
1
13
六角头螺栓/BOLT
8T7008(3/8-16×76.2)
4
14
平垫圈/WASHER-HARD
8T4896(10.2×18.5×2.5)
4
15
六角螺母/NUT-FULL
1D4717(3/8-16)
4
16
平垫圈/WASHER
7X0574(13.5×27.0×3.0)
1
17
六角头螺栓/BOLT
7X0338(1/2-13×152.4)
1
18
六角螺母/NUT
1B4430(1/2-20)
2
19
平垫圈/WASHER-HARD
2M0849(13.5×25.5×5.0)
4
20
六角头螺栓/BOLT
0S1587(1/2-13×44.45)
1
21
六角头螺栓/BOLT
1
34
35

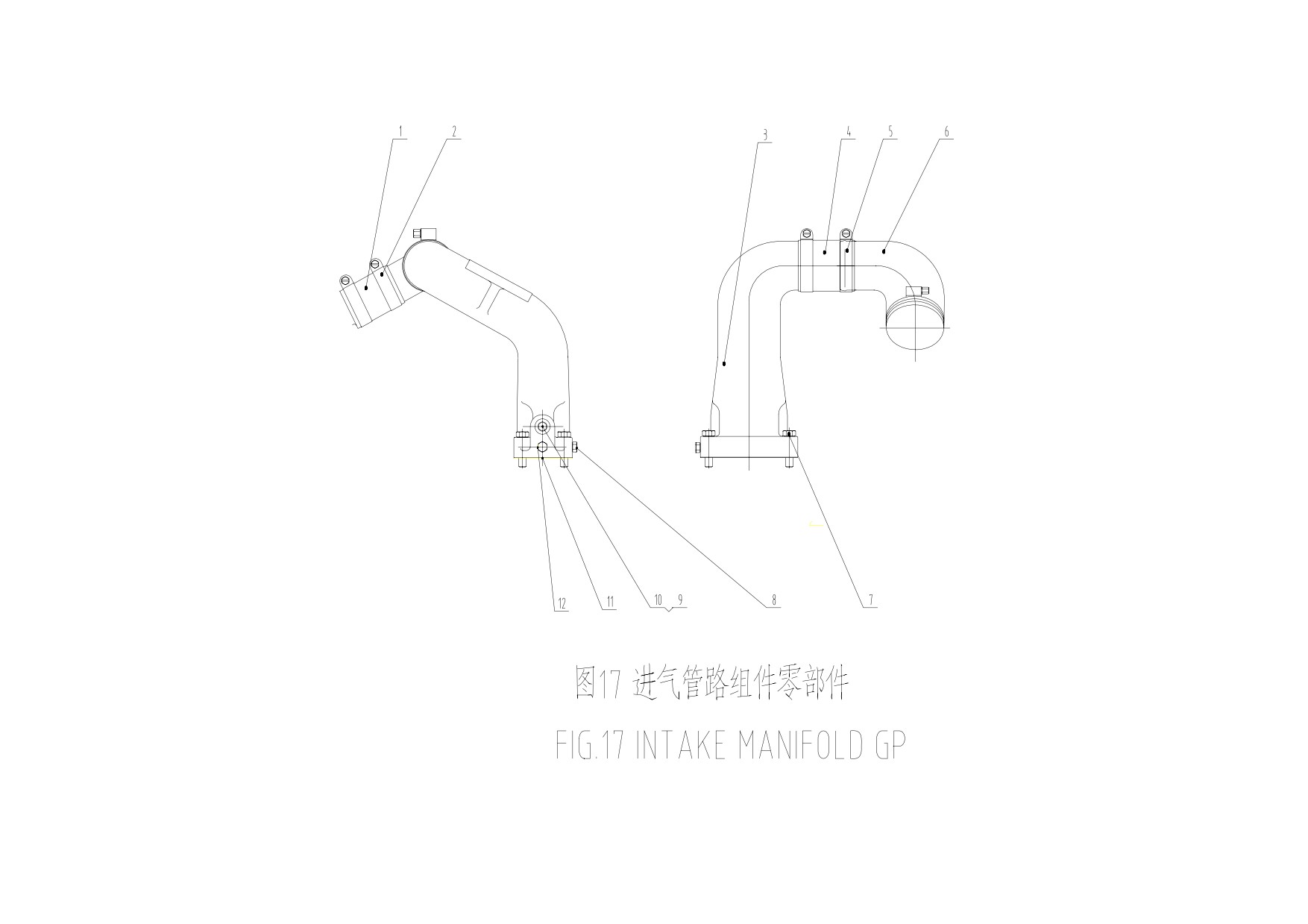

图 17:进气管路组件零部件/Fig.17 INTAKE MANIFOLD GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
12AZ009
1
高温用软接管/HOSE-AIR
9S9736
1
2
喉箍/CLAMP
Q/SC1302-78~101
2
3
气缸盖进气弯管/ELBOW
12AL030
1
4
高温用软接管/HOSE-AIR
4N9215
1
5
喉箍/CLAMP
Q/SC1302-60~83
2
6
进气弯管 ELBOW-AIR TRANSFER
12AL024
1
7
六角头螺栓/BOLT
0S1571(3/8-16×44.45)
4
8
六角锥管螺塞/PLUG-PIPE
5M6214
1
9
内六角螺塞/PLUG-PIPE
Q/SC584.2-M20×1.5
1
10
复合式密封硬垫圈/WASHER
Q/SC1294-20
1
11
垫片/GASKET
5S6735
1
12
六角锥管螺塞/PLUG-PIPE
5M6213
1
36
37

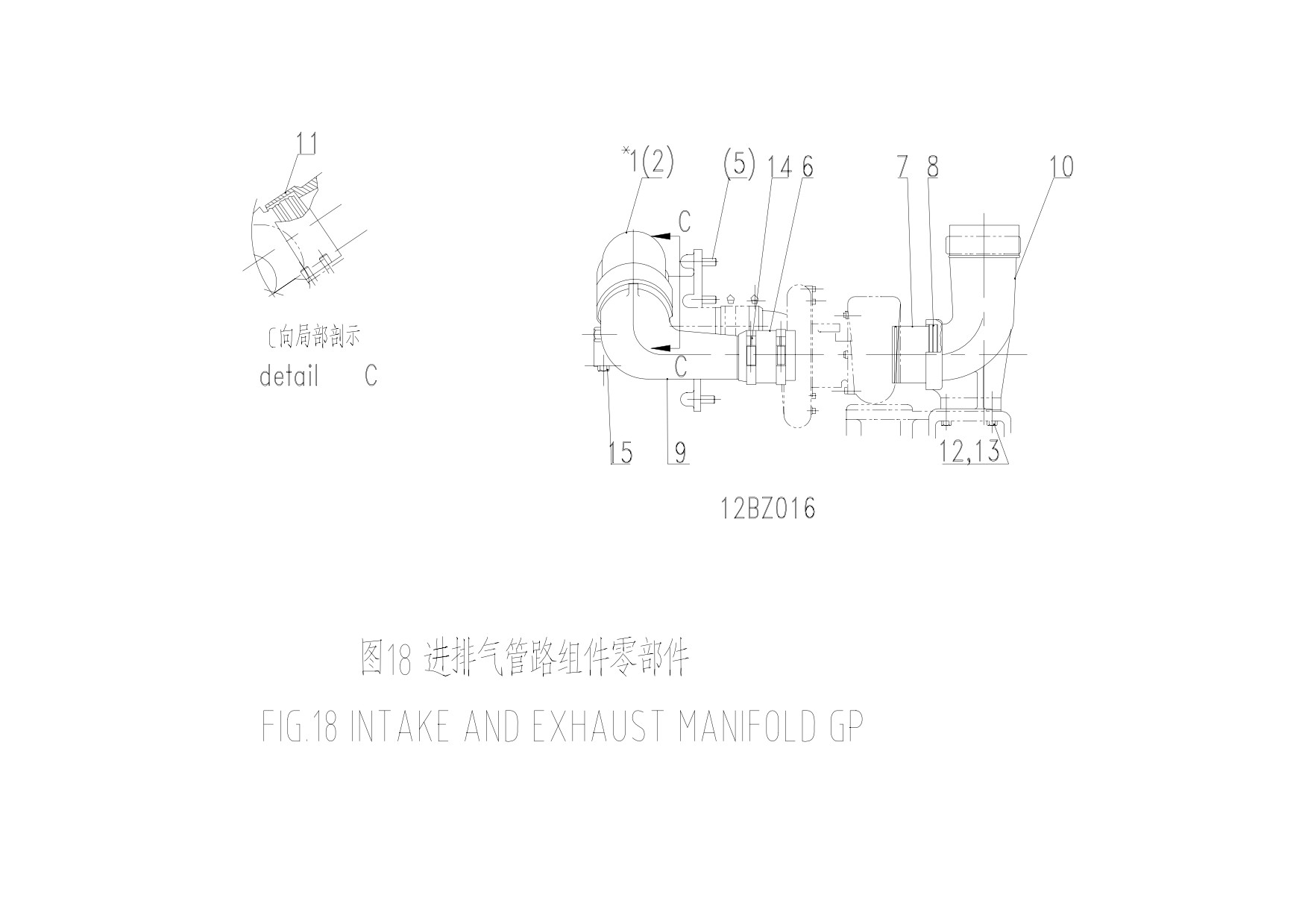

图 18:进排气管路组件零部件/Fig.18: INTAKE AND EXHAUST MANIFOLD GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No.
12BZ016
1*
空滤器出口管部件/PIPE AS
4N8305
1
(2)
吸气管/PIPE-AIR TRANSFER
12BL053
1
(3)
六角锥管螺塞/PLUG-PIPE
5M6214
(4)
小滤芯/ELEMENT-FILTER
7M1674
1
(5)
锥度锁紧双头螺塞/STUD
9M2151
8
6
软接管/HOSE
2S0387
1
7
涡轮出口接管 COUPLING-TURBOCHARGER EXHAUST
12BL052
1
8
金属密封环/SEAL RING-METAL
5L8855
2
9
压气机进口弯管 ELBOW-TURBO. COMPR. INLET
12BL047
1
10
涡轮排气接管 ELBOW-TURBO. COMPR. INLET
12BL046
1
11
O 型密封圈/SEAL-O-RING
5H7704
2
12
六角头螺栓/BOLT
0S1571
4
13
六角螺母/NUT
1B5355
4
14
喉箍/HOOP
Q/SC1302-91~114
2
15
六角头螺栓/BOLT
1A2029(3/8-16×28.58)
3
（40）
螺纹接口/CONNECT
0A2926
1
（41）
空气滤清器保养指示器 INDICATOR-AIR FILTER
1W0613
1
1*:空滤器出口部件中包括标号为(2)、(3)、(4)、(5)、（40）、（41）的零部件./1*:PIPE AS. includes parts of Ref.No.(2)、(3)、(4)、(5)、（40）、（41）.
38
39

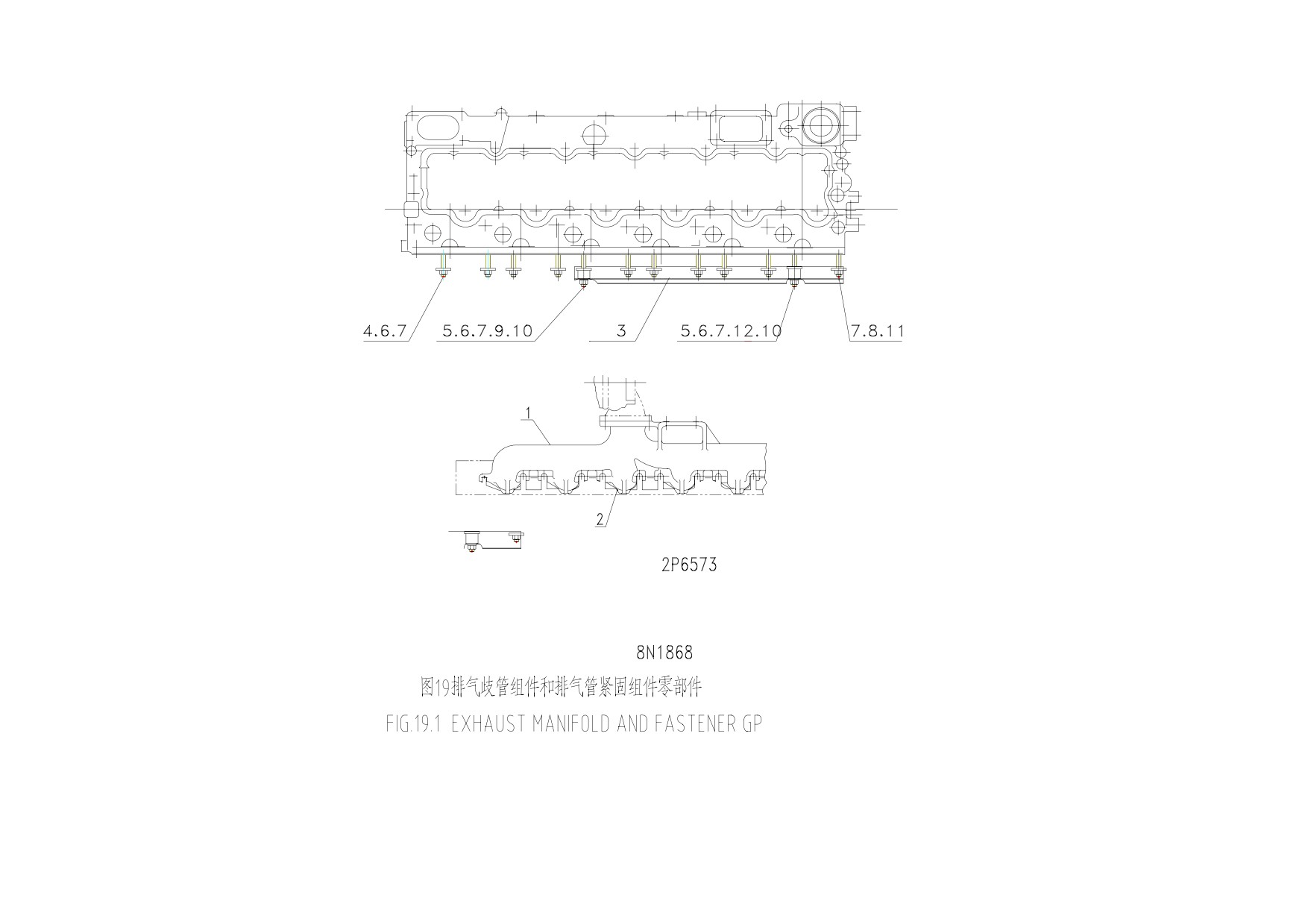

图 19 排气歧管组件和排气管紧固组件零部件 Fig.19: EXHAUST MANIFOLD AND FASTENER GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
2P6573
8N1868
1
排气歧管/MANIFOLD
9S2354
1
2
排气管垫片/GASKET
9Y1979
3
3
隔热板/SHIELD-HEAT
4P3306
1
4
高温锥形锁紧螺栓/STUD
6V1426
9
5
高温锥形锁紧螺栓/STUD
6V1427
2
6
平垫圈/WASHER
2S6160(10.2×32.0×5.0)
11
7
锁紧螺母/LOCKNUT
2N2766(3/8-16)
12
8
锥度锁紧双头螺栓/STUD
1061793
1
9
隔圈/SPACER
1M7643
1
10
平垫圈/WASHER
5M2894(10.2×18.5×2.5)
2
11
平垫圈/WASHER
9M6527
1
12
隔圈/SPACER
6B7469
1
40
41

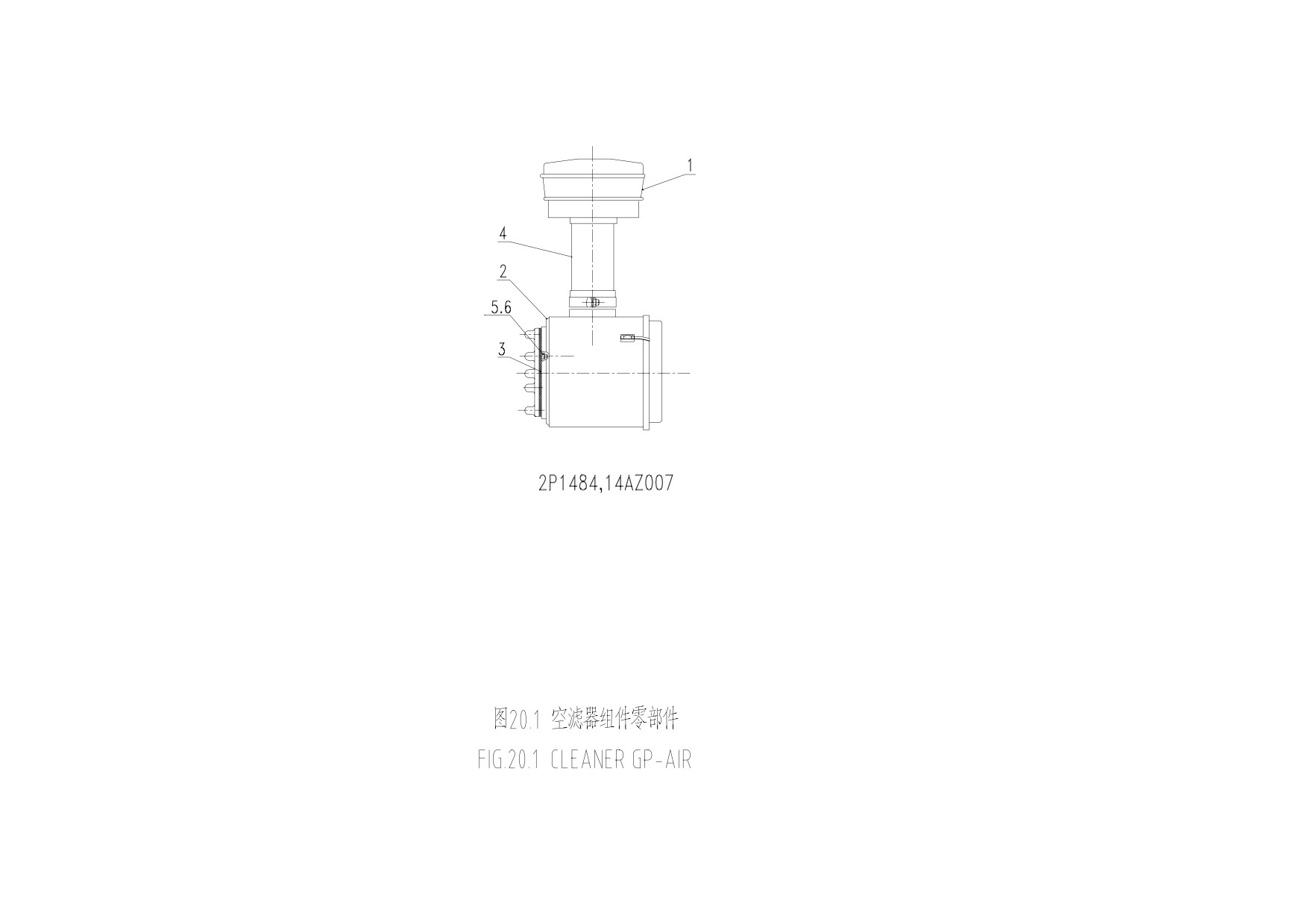

图 20:空气滤清器组件、空滤器保养指示仪组件和灰尘引射管组件零部件
Fig.20: AIR CLEANER、GAGE AND DUST EJECTOR GP
标号
数量 Quantity
名 称 NAME
件号 PART No.
Ref.No
14AZ007
1
粗滤器部件/PRE-CLEANER-AIR
14AB008
1
2
精滤器部件/CLEANER GP-AIR-B
6I2581
1
(主滤芯部件)/ELEMENT AS-PRIM
6I0273
1
(内滤芯部件)/ELEMENT AS-PRIM
6I0274
1
3
垫片/GASKET
1143540
1
4
接管部件/HOSE AS.
14AB009
1
5
平垫圈/WASHER
8T4896(10.2×18.5×2.5)
8
6
锁紧螺母/LOCK NUT
2K4973(3/8-16)
8
42
содержание .. 1 2 ..
///////////////////////////////////////
