АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 11

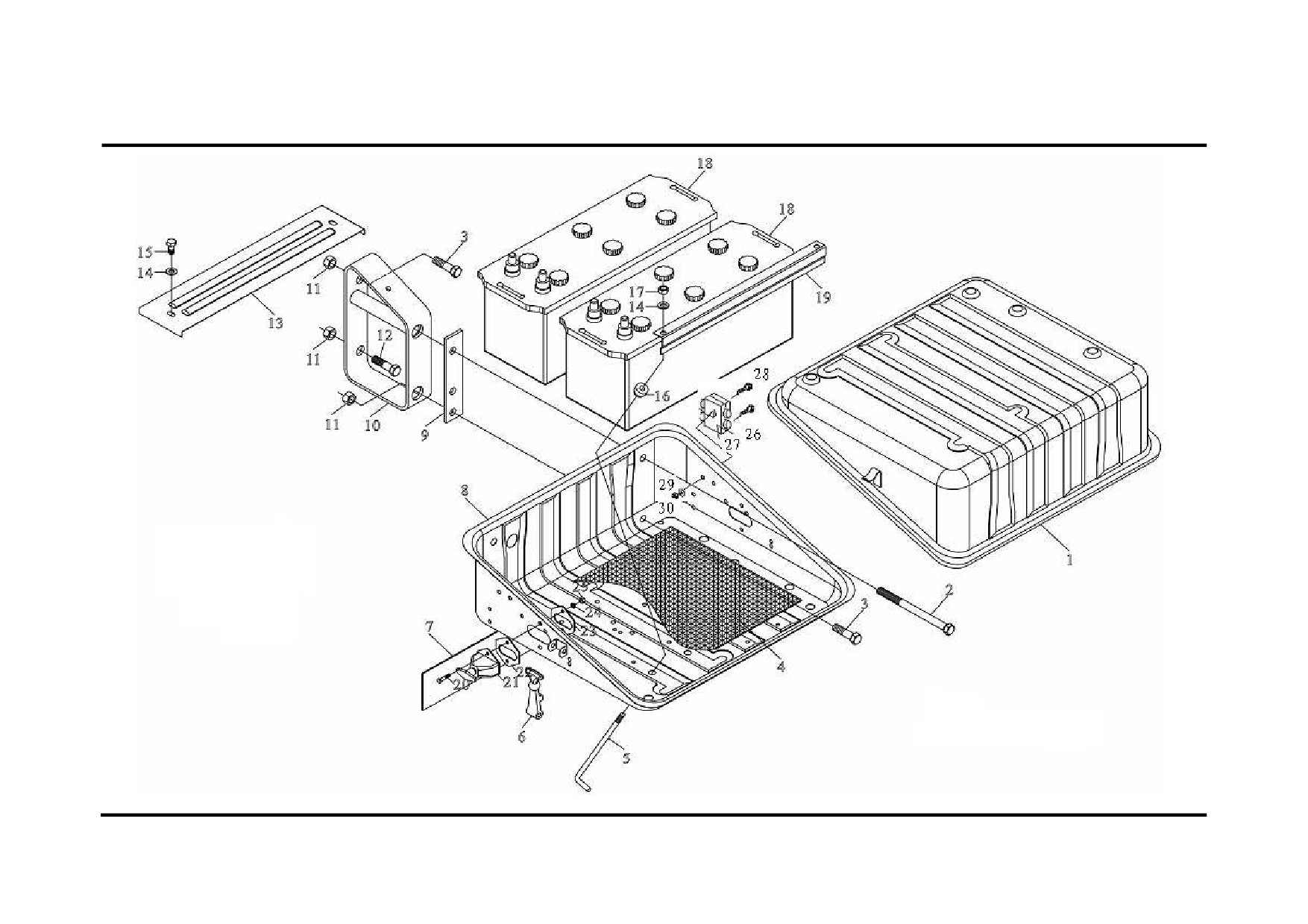

蓄电池箱Ⅰ Ящик аккумуляторных батарей Ⅰ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
199100760008
蓄电池箱盖总成
Крышка ящика в сборе
1
2
Q150B16200
六角头螺栓
Болт
2
3
Q151B1645
六角头螺栓
Болт
4
4
199100760084
下橡胶垫板
Прокладка резиновая
1
5
AZ9100760143
紧固拉杆
Тяга
4
6
199100760121
拉钩总成
Замок фиксатора
2
7
199100760066
隔 板
Пластина
1
8
199100760227
加强的蓄电池箱体总成
Ящик аккумуляторных батарей в сборе
1
9
AZ9100760001
垫 板
Пластина
1
10
199114760004
加强的支架总成
Кронштейн
2
11
Q33216
自锁螺母
Гайка
2
12
Q150B1640
六角头螺栓
Болт
2
13
199100760011
盖
Крышка
1
14
Q40008
小垫圈
Шайба
2
15
190003846410
带切削槽六角螺钉
Болт
2
16
168200110021
缓冲块
Подушка
4
17
Q33408
1 型全金属六角锁紧螺母
Гайка
4
18
2190-3703010
6-JQA-180 型军用蓄电池
Аккумуляторная
2
19
179200760024
夹紧支架
Кронштейн
2
20
Q150B0835
六角头螺栓
Болт
2
21
199100760100
蓄电池总开关
Выключатель массы
1
22
199100760099
密封垫
Прокладка уплотнительная
1
蓄电池箱Ⅱ Ящик аккумуляторных батарей Ⅱ
蓄电池箱Ⅱ Ящик аккумуляторных батарей Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
23
DZ9100766001
电源总开关绝缘垫
Изоляция выключателя массы
1
24
Q40308
弹簧垫圈
Шайба пружинная
2
25
Q340B08
六角螺母
Гайка
2
26
199018710021
保险丝盒
Ящик предохранителя
1
27
199100770080
50A 保险丝
Предохранитель 50A
2
28
Q2140520
十字槽盘头螺钉
Винт
2
29
Q40105
平垫圈
Шайба
2
30
Q340B05
1 型六角螺母
Гайка
2

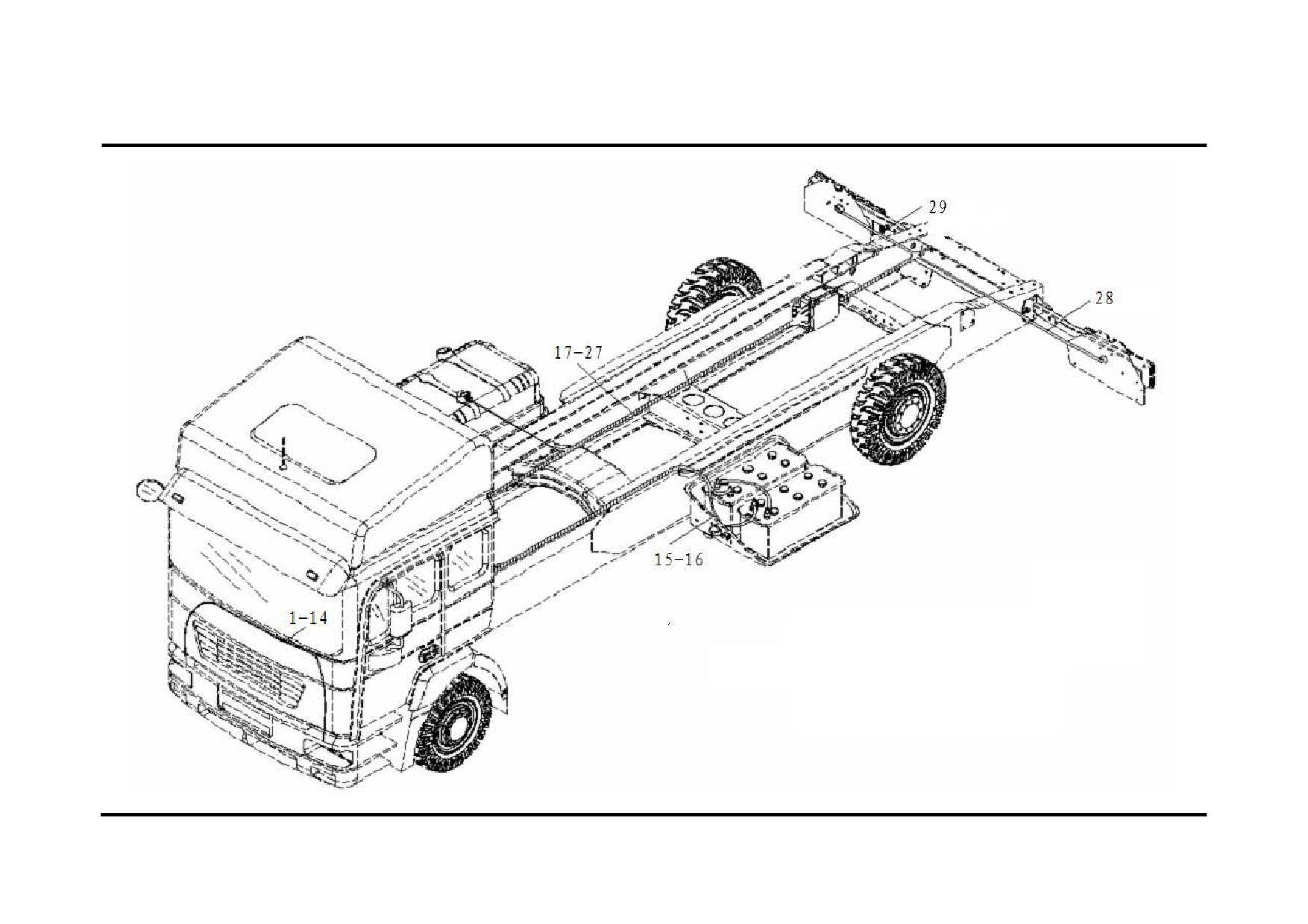

线束Ⅰ Жгут проводовⅠ
线束Ⅰ Жгут проводовⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100776200
加宽加长型驾驶室电线束总成
Жгут проводов двысокой кабины
1
自卸车
2
81.25426.6123
左车门电线束
в сборе
1
3
81.25426.6140
右车门电线束
Жгут правой двери
1
4
DZ9100776310
发动机驾驶室电线束
Жгут левой двери
1
WP12 欧 III 发动机
5
DZ9100776102
ABS 驾驶室电线束
Жгут двигателя в кабине
1
4S/4M（选装）for select
6
DZ9100776109
ABS 驾驶室电线束
Жгут АБС в кабине
1
外协 6S/6M（选装）for
7
DZ9100776810
工作照明灯驾驶室电线束
Жгут АБС в кабине
1
select
8
DZ93189773410
自卸车驾驶室附加线束
Жгут рабочей лампы в кабине
1
9
DZ93189773420
电加热柴滤器驾驶室电线束
Жгут
1
10
DZ9100776234
24V 收放机连接线
Жгут магнитолы(24в)
1
11
DZ9100776277
24V 收放机照明线
Жгут магнитолы
1
12
81.25417.6442
雨刮电机电线束
Жгут стеклоочистителя
1
13
81.28205.0054
天线总成
Антенна в сборе
1
14
81.28104.0033
馈线
Жгут освещения
1

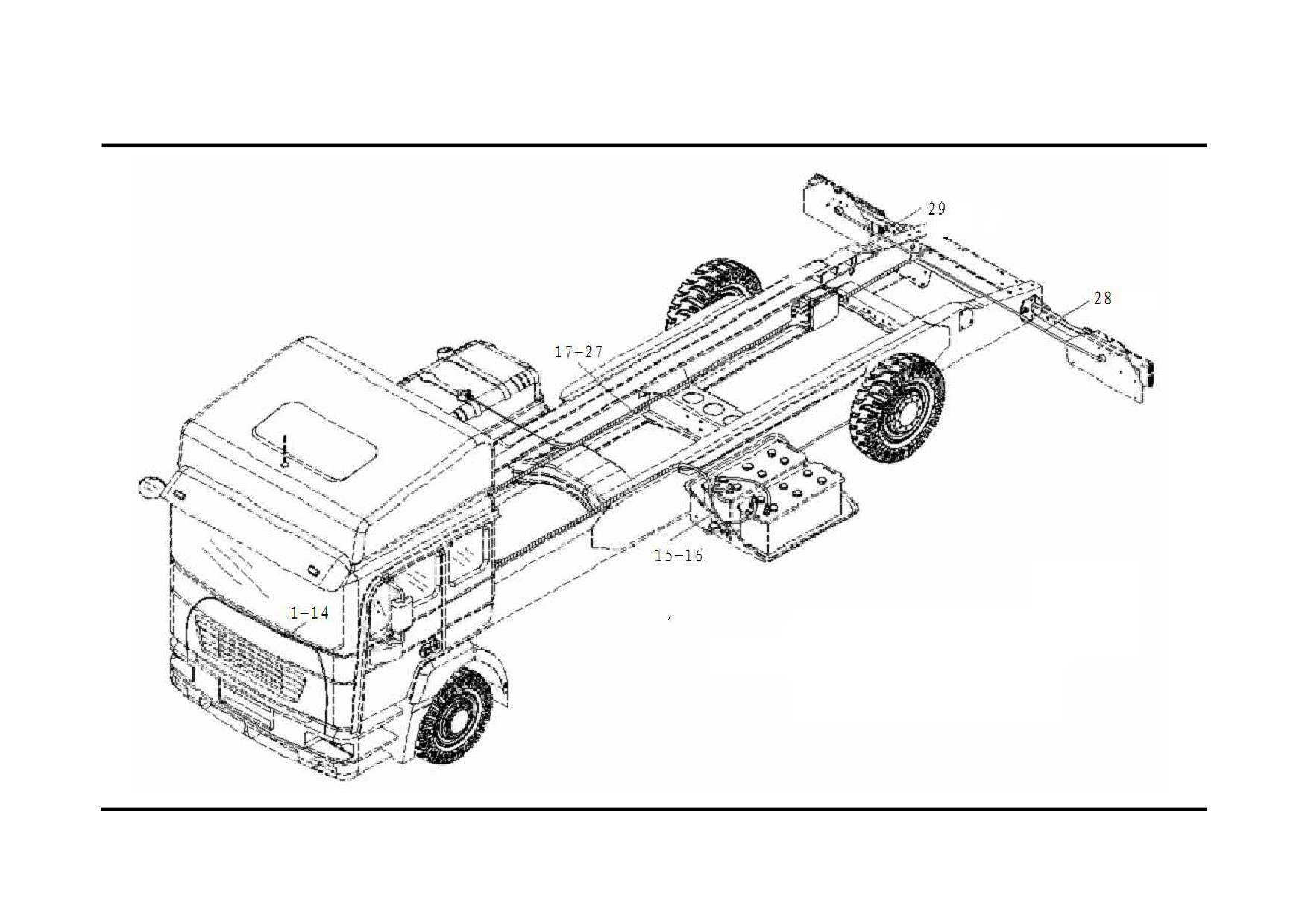

线束Ⅱ Жгут проводовⅡ
线束Ⅱ Жгут проводовⅡ
序
件 号
名 称
数 量
适用车型
备 注
号
Обозначение
Наименование
Количество
Применяемость
Примечание
П/п
15
DZ93319776761
寒区/起动机电线束(WP12)
Жгут стартера
1
8*4
WP12 欧 III 发动机
16
DZ93189776771
寒区/ISM 发动机电源连接线
Жгут двигателя
1
17
DZ93259774163
寒区/底盘线束(一)(K38/6*4,油箱后移 600,WP 发
Жгут на раме
1
6*4
ДигательЕвроIII
动机)
18
DZ93259774682
寒区/发动机变速箱线束(WP12,12JS)
Жгут двигателя и
1
SX3255DV326
WP12 欧 III 发动机
КПП
19
DZ93319774581
寒区/发动机底盘线束(WP12 发动机)
Жгут на раме
1
6*4
WP12 欧 III 发动机
ДигательЕвроIII

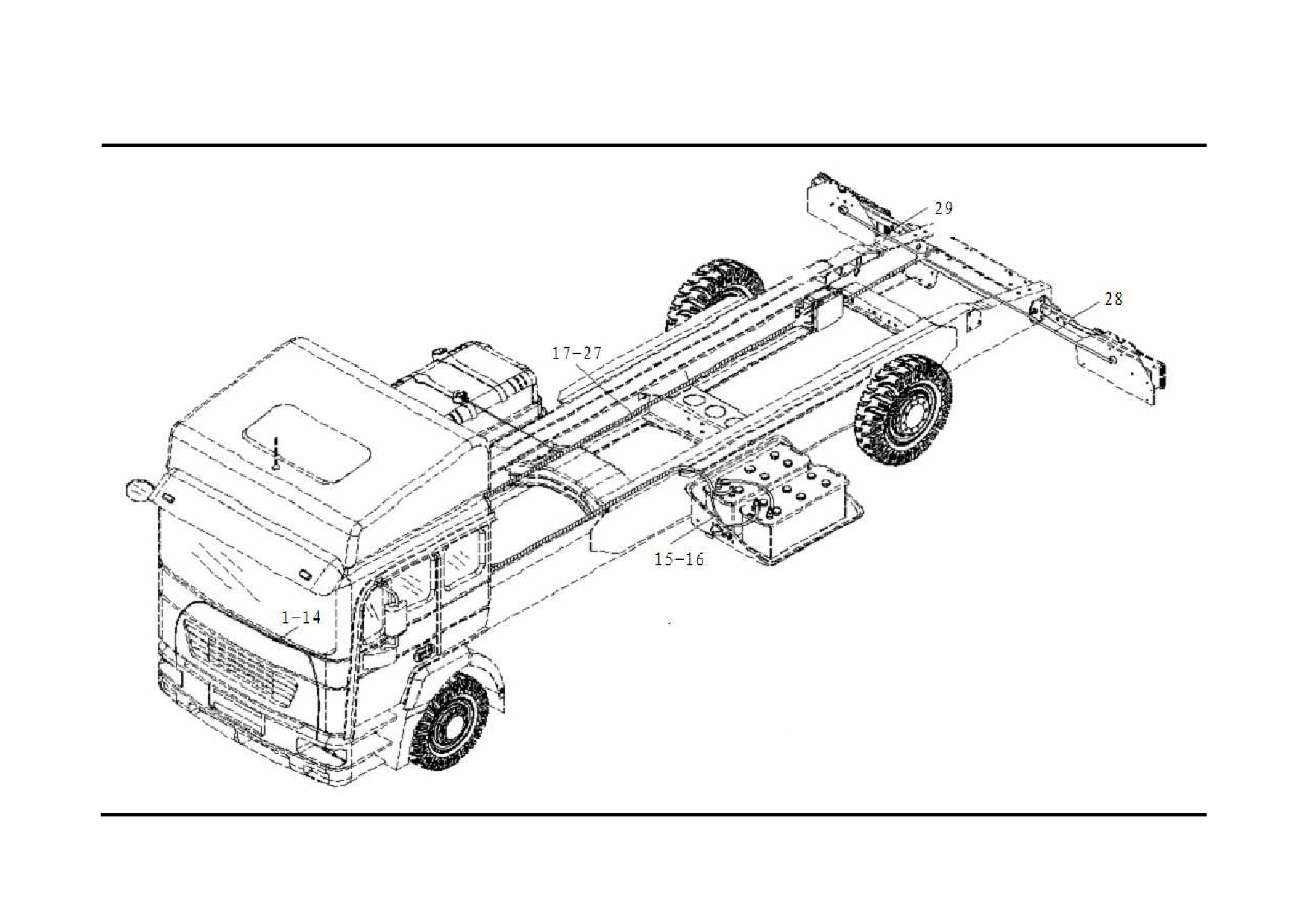

线束Ⅲ Жгут проводовⅢ
线束Ⅲ Жгут проводов Ⅲ
序
件 号
名 称
数 量
适用车型
备 注
号
Обозначение
Наименование
Количество
Применяемость
Примечание
П/п
20
DZ93259776751
寒区/工作照明灯底盘线束(K38/725，后尾梁
Жгут рабочей лампы на раме
1
SX3255DT384
安装)
21
DZ93259776193
寒区/底盘附件线束（850 车架）
Жгут агрегатный шасии
1
8*4 自卸车
22
DZ93319776804
寒区/油中有水传感器连接线
Жгут датчика
1
6*4
23
DZ93259776781
寒区/车下启动/熄火电线束
Жгут бокового указателя
1
K38
24
DZ91189774031
寒区/侧标志灯电线
Жгут бокового указателя
1
25
DZ93259776022
寒区/电加热柴滤器底盘电线束(WP10,8*4)
Жгут дизельного фильтра на
1
6*4
ABS 底盘电线束(6S/6M,K38，6*4,正昌)
шасии
26
DZ93259774871
Жгут на раме
1
6*4
线束Ⅳ Жгут проводов Ⅳ
线束Ⅳ Жгут проводов Ⅳ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
27
DZ93189776651
寒区/轮差和轴差线束
Жгут блокировок
1
SX3255DT384
28
DZ91189774010
寒区/左尾灯电线
Жгут фонаря заднего левого
1
29
DZ91189774020
寒区/右尾灯电线
Жгут фонаря заднего правого
1

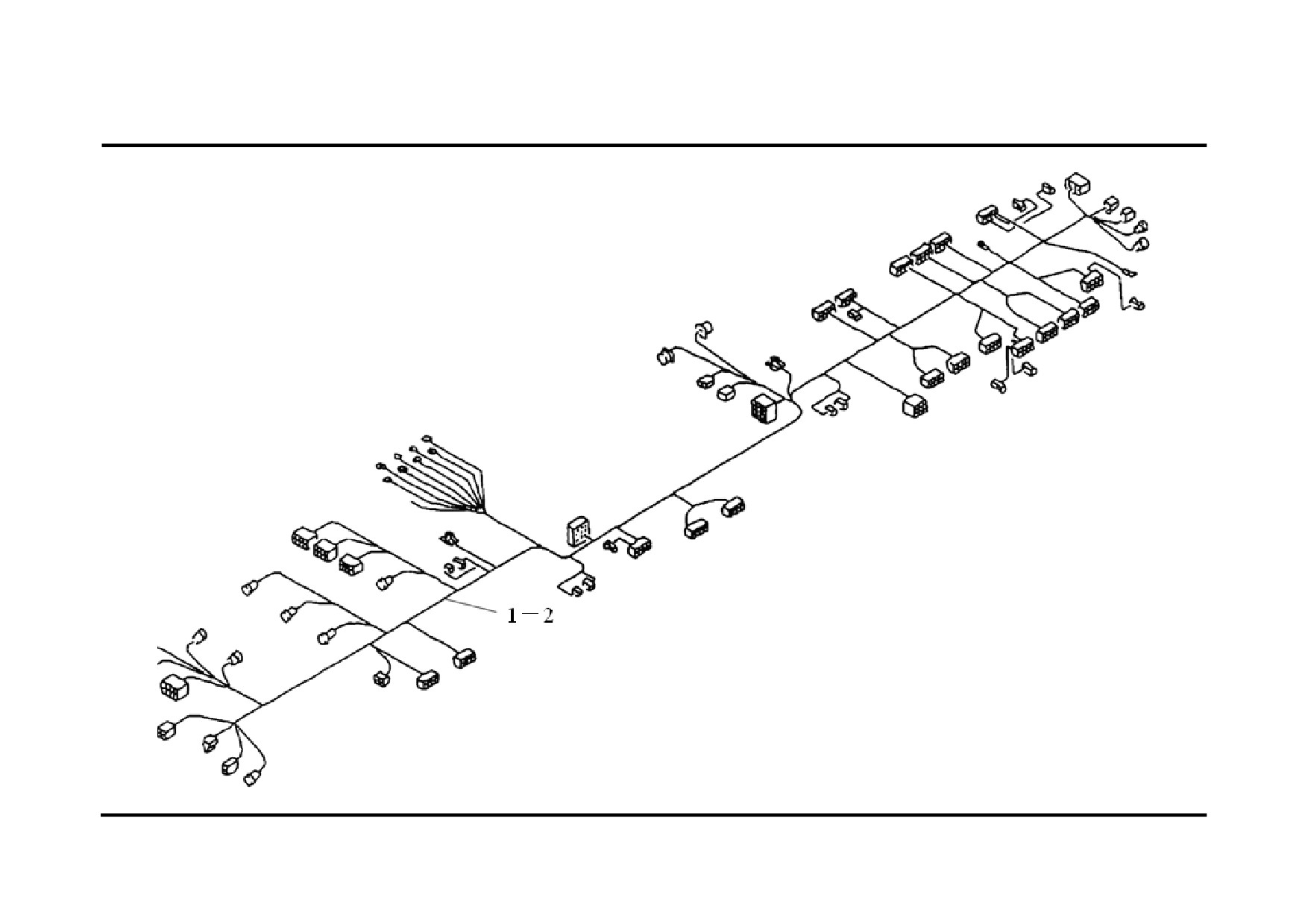

驾驶室电线束(仪表台内) Жгуты внутри панели приборов
驾驶室电线束(仪表台内) Жгуты внутри панели приборов
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100776200
加宽加长型驾驶室电线束总成
Жгут проводов в сборе
1
2
DZ9100776310
发动机驾驶室电线束
Жгут двигателя в кабине
1
WP12 欧 III 发动机
WP12 Евро-3
电动玻璃升降器线束 Жгут электростеклоподъемник
电动玻璃升降器线束 Жгут электростеклоподъемник
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25426.6118
电动玻璃升降器驾驶室线束总成
Жгут электростеклоподъемника в сборе
1

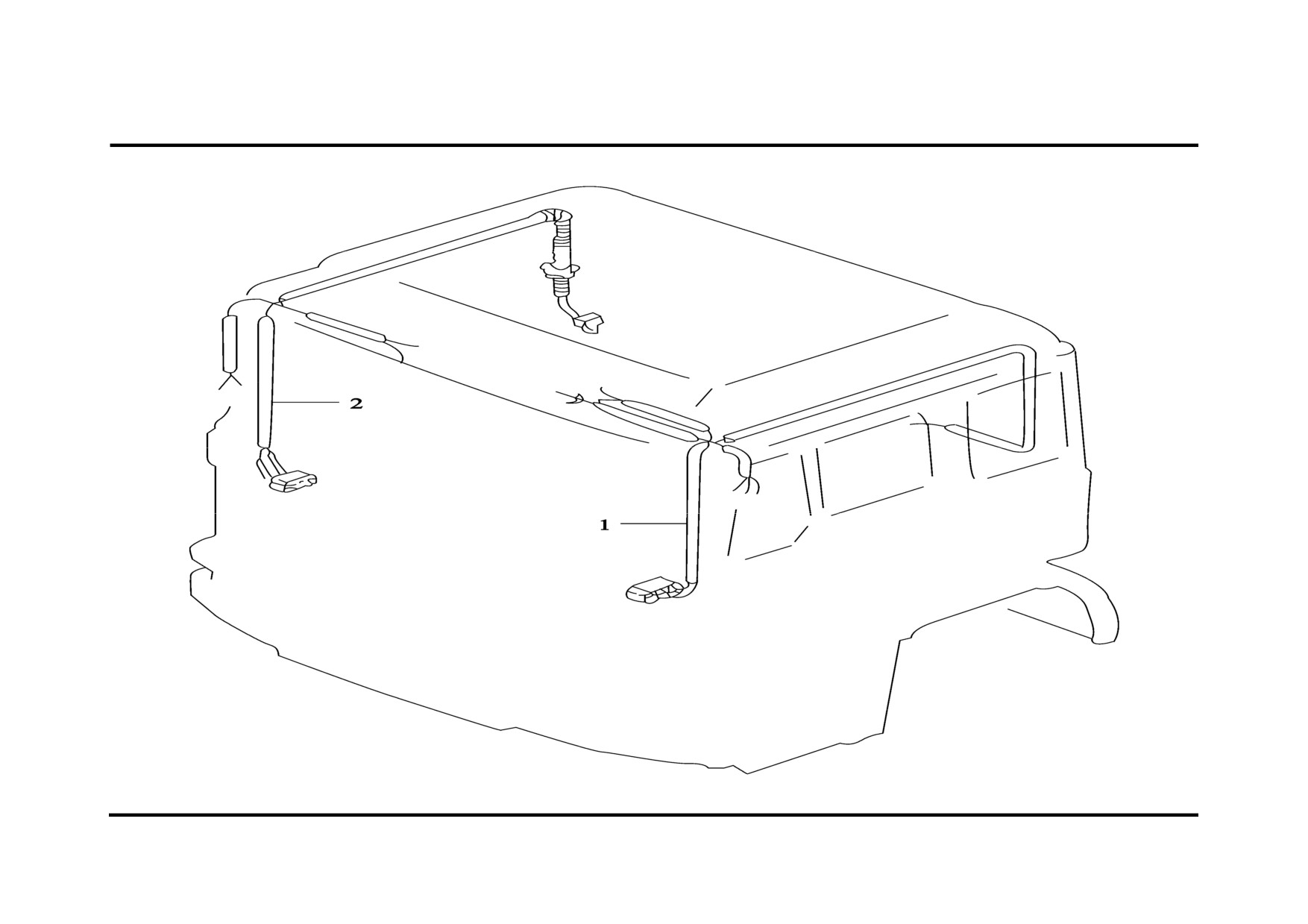

顶蓬电线束 Жгуты в потолке
顶蓬电线束 Жгуты в потолке
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100776085
驾驶室左顶篷电线束
Жгут левый
1
高顶 Высокая кабина
81.25428.6081
驾驶室左顶篷电线束
Жгут левый
1
2
81.25416.6388
驾驶室右顶篷电线束
Жгут правый
1
平顶，半高顶 Низкая кабика

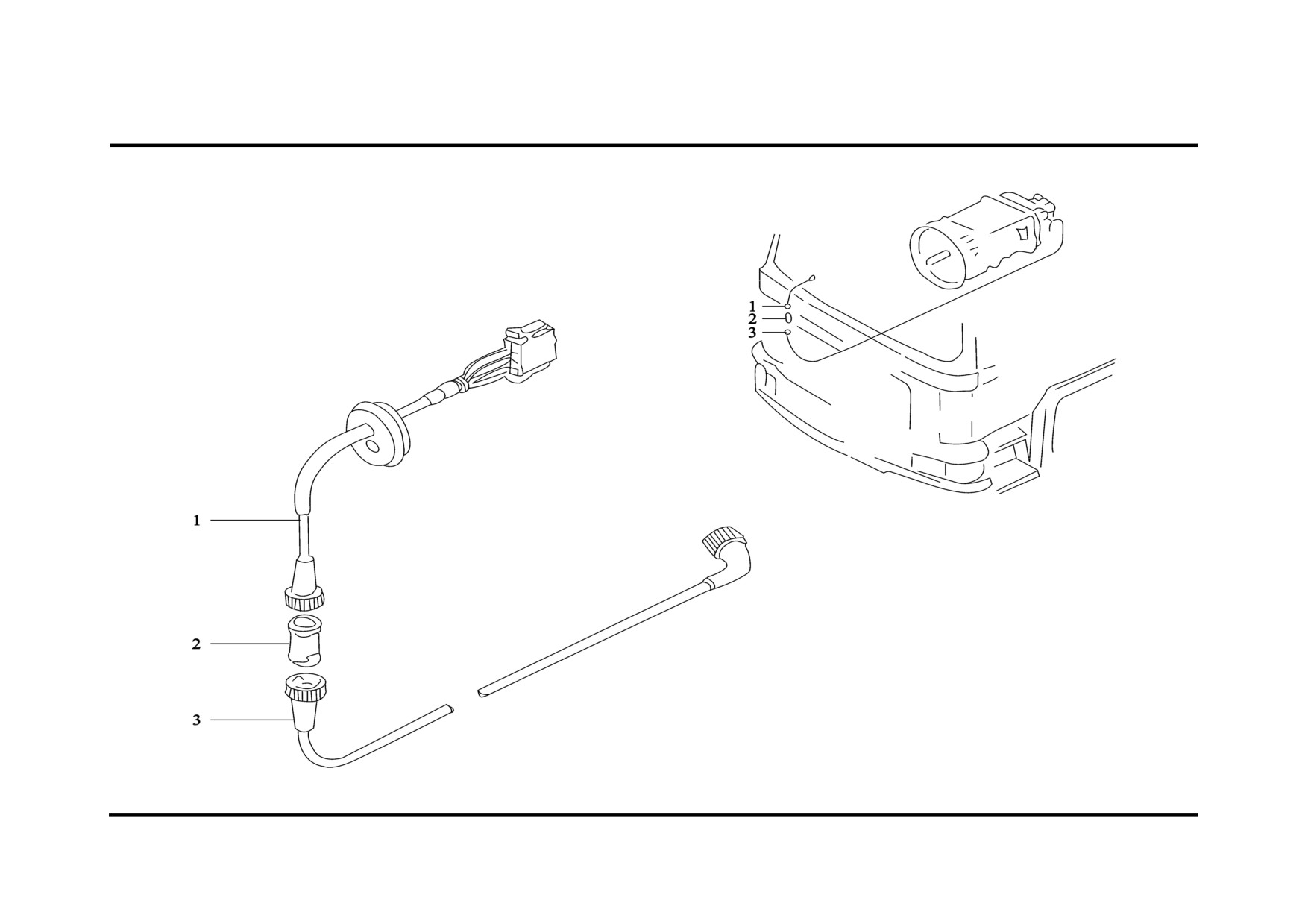

车速里程表、行驶记录仪电缆 Кабель спидометра
车速里程表、行驶记录仪电缆 Кабель спидометра
序 号
件 号
名 称
数 量
适用车型
备 注
Наименование
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.27111.0142
行驶记录仪驾驶室电缆
Кабель спидометра в кабине
1
2800мм
2
81.27131.0007
行驶记录仪电缆连接器
Коннектор кабиля спидометра
1
5100мм
3
81.27111.0144
行驶记录仪底盘电缆
Кабель спидометра на раме
1

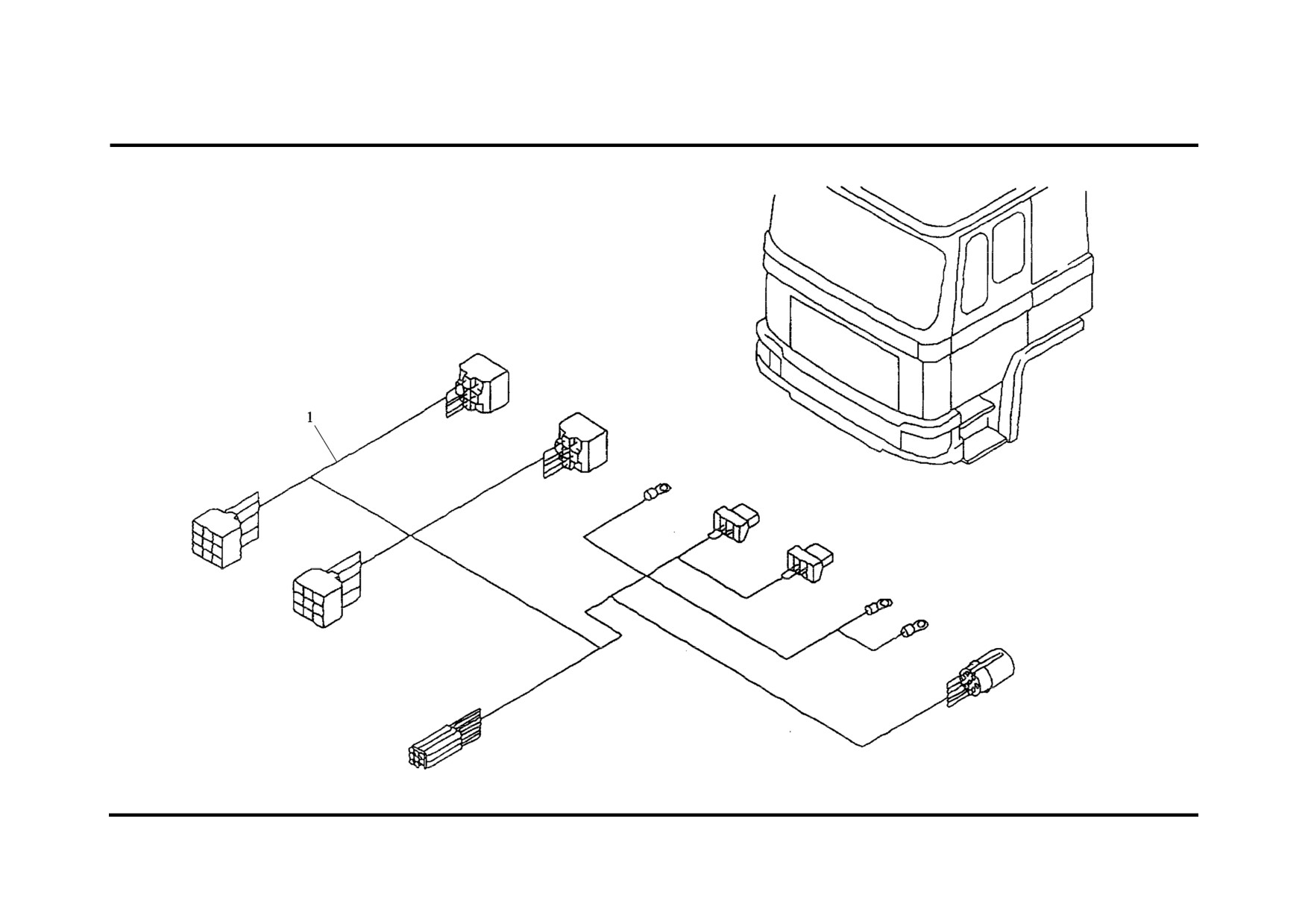

空调电线束 Жгут кондиционера
空调电线束 Жгут кондиционера
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100776340
手动空调驾驶室电线束
Жгут кондиционера в кабине
1
2
DZ93189778211
寒区/压缩机电磁开关电线
Жгут электроклапана компрессора
1
束(WD615)

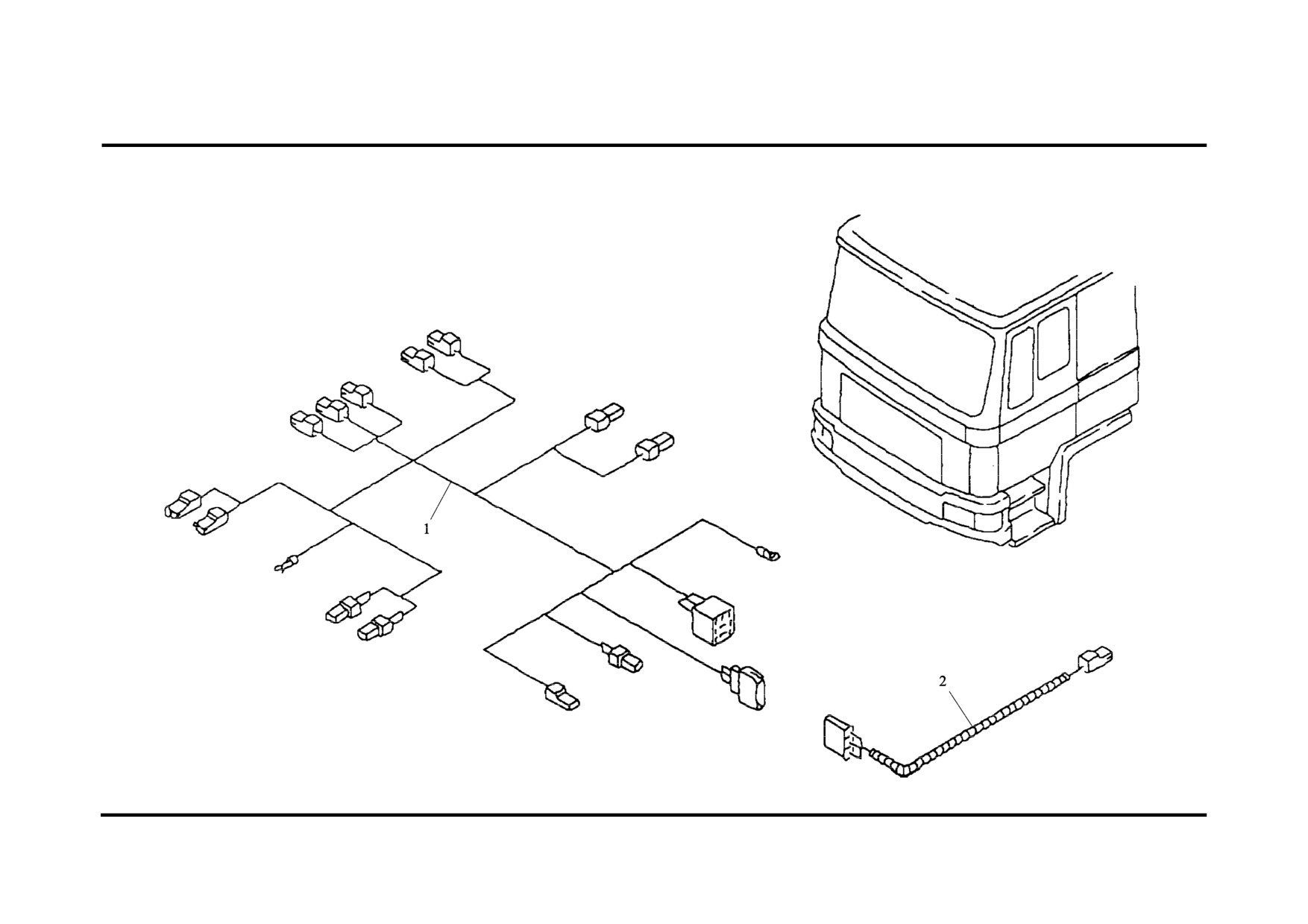

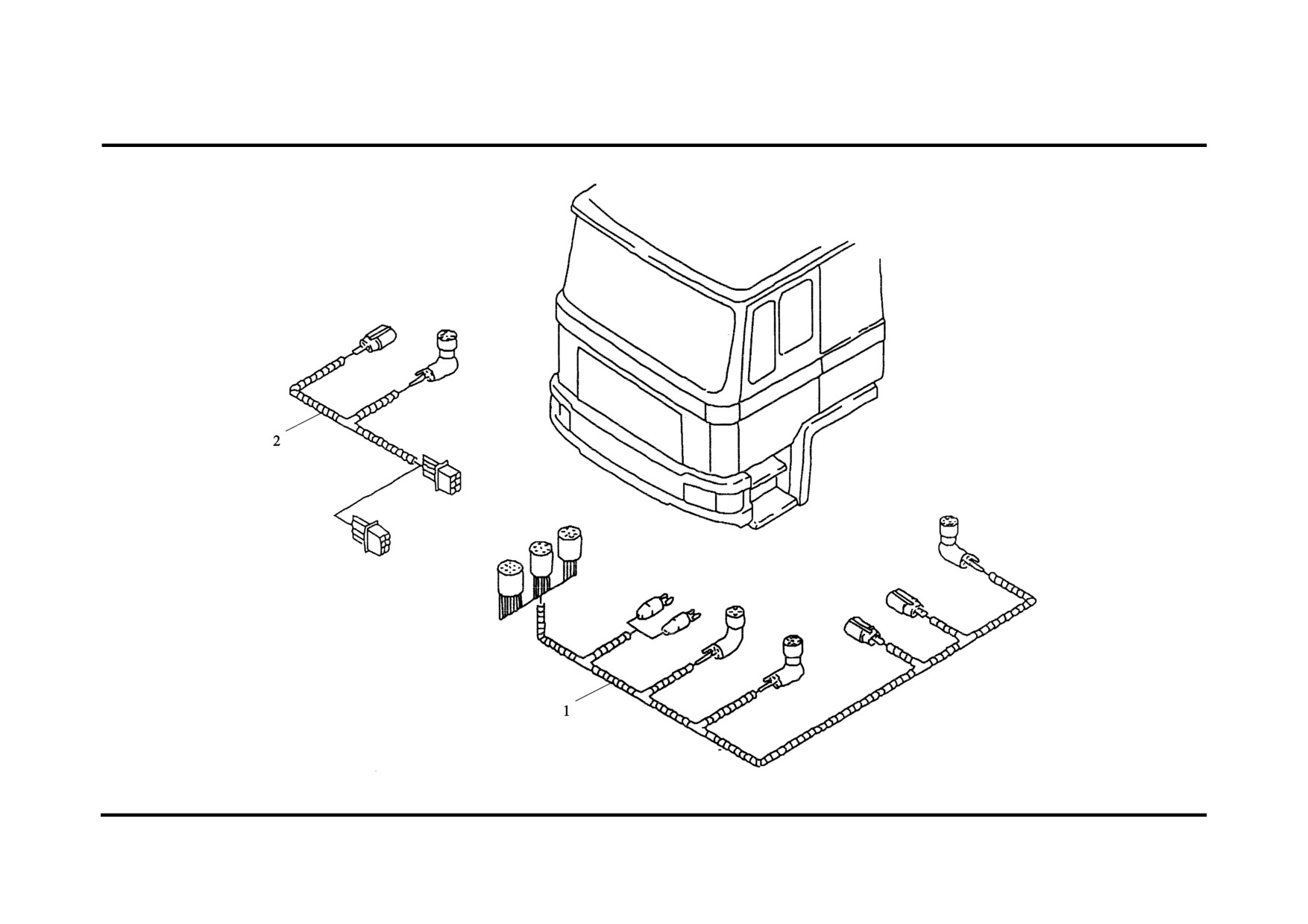

左、右前部分电线束 Жгуты левой и правой передней части
左、右前部分电线束Ⅰ Жгуты левой и правой передней частиⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100772193
左前部分电线束(寒区)
Жгут левой передней части
1
非自卸车
2
DZ93189772154
右前部分电线束(寒区)
Жгут правой передней части
1
自卸车(带副保险杠)
