АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 10
前雾灯 Передние противотуманные фары
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100726050
前雾灯总成(左)
Передняя фара левая в сборе
1
2
DZ9100726040
前雾灯总成(右)
Передняя фара правая в сборе
1
3
DZ9200721026
灯 泡
Лампочка
2
H3 24V70W

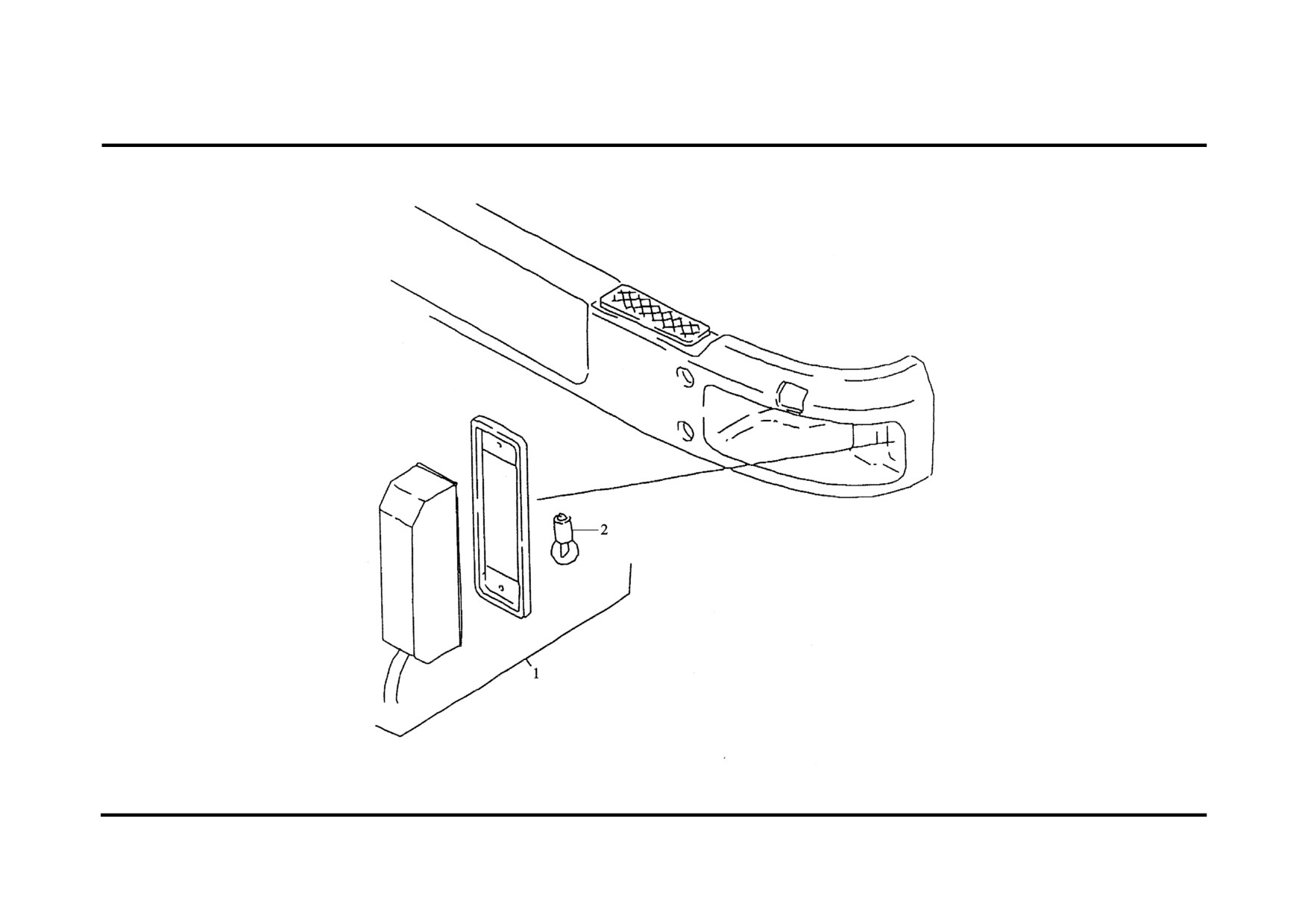

转向灯(保险杠) Указатель поворота на бампере
转向灯(保险杠) Указатель поворота на бампере
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25320.6082
转向灯
Указатель поворота
2
2
81.25901.0075
灯 泡
Лампочка
2
P21W-24V-BAY15S-HD
81.25901.0016
灯 泡
лампочка
2
P21W，24V

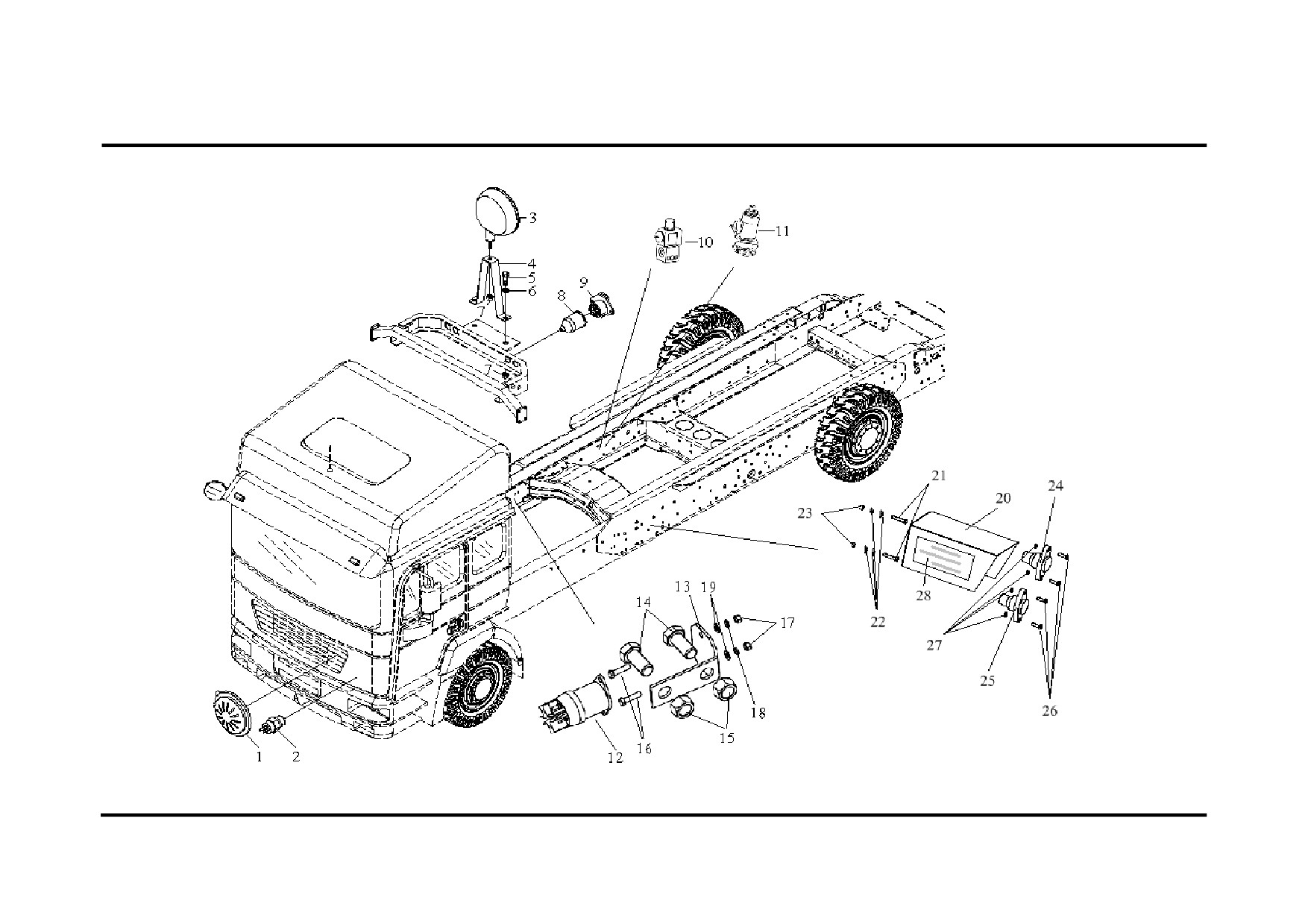

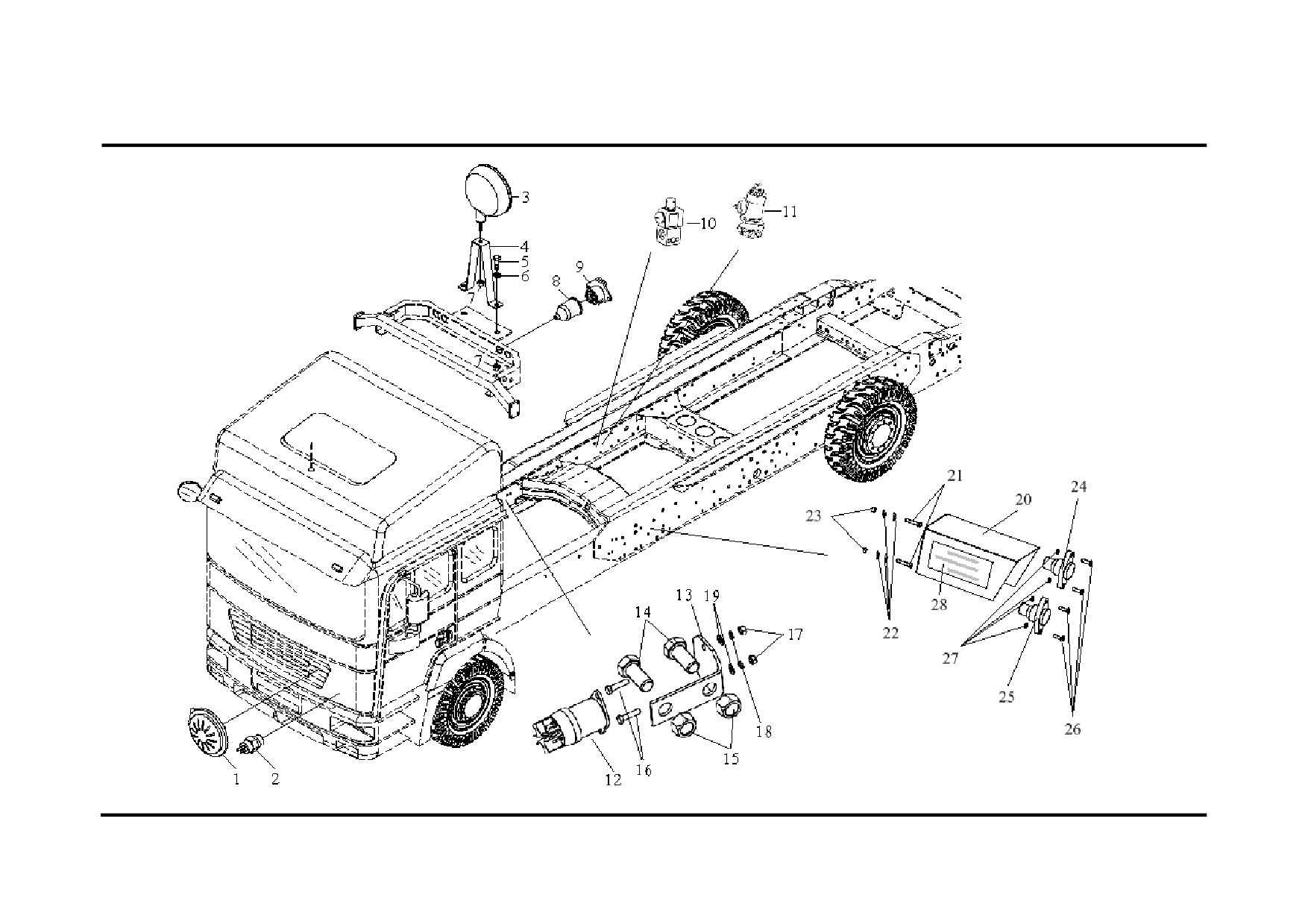

电喇叭及底盘电器Ⅰ Электросигнал и электрооборудование на раме Ⅰ
电喇叭及底盘电器Ⅰ Электросигнал и электрооборудование на раме Ⅰ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25301.6066
电喇叭
Электрический звукосигнал
1
2
179100710005
气压开关
Датчик давления тормозной системы
1
牵引车
3
DZ9100720110
工作灯总成
Рабочая фара в сборе
1
4
DZ9100726010
工作灯支架
Кронштейн рабочей фары
1
тягач
5
Q150B0820
六角头螺栓
Болт
2
6
Q40508
重型弹簧垫圈
Шайба
2
7
Q340B08
六角螺母
Гайка
2
8
199012710014
保护套
Кожух защитный
1
9
190003499855
七孔挂车插座
Розетка
1
24N 型 7 孔插座
10
81.52160.6115
电磁阀
Электромагнитный клапан
По потребности
11
DZ9100716009
电磁阀(常通型)
Электромагнитный клапан
По потребности
12
DZ9100586270
进气加热继电器
Реле подогрева воздуха
1
型号 A331020004
13
DZ9100586271
进气加热继电器支架
Кронштейн реле
1
14
Q150B1425
六角头螺栓
Болт
2
15
06.11251.2005
六角自锁螺母
Гайка
2
M14*1.5-10-MAN183-B1
16
Q150B0520
六角头螺栓
Болт
2
17
Q340B05
1 型六角螺母
Гайка
2
18
Q40105
平垫圈
Шайба
2
19
Q40305
弹簧垫圈
Шайба пружинная
2
电喇叭及底盘电器Ⅱ Электросигнал и электрооборудование на раме Ⅱ
电喇叭及底盘电器Ⅱ Электросигнал и электрооборудование на раме Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
20
DZ93189583500
车下启动/熄火装置支架
Кронштейн
1
21
Q150B0825
六角头螺栓
Болт
2
22
Q40108
平垫圈
Шайба
4
23
Q340B08
1 型六角螺母
Гайка
2
24
DZ93189583130
车下启动开关
Включатель
1
25
DZ93189583131
车下熄火开关
Выключатель
1
26
Q2140516
十字槽盘头螺钉
Винт
4
27
Q350B05
六角薄螺母
Гайка
4
28
DZ93189583504
车下启动/熄火装置警示说明牌
Табличка указания
1

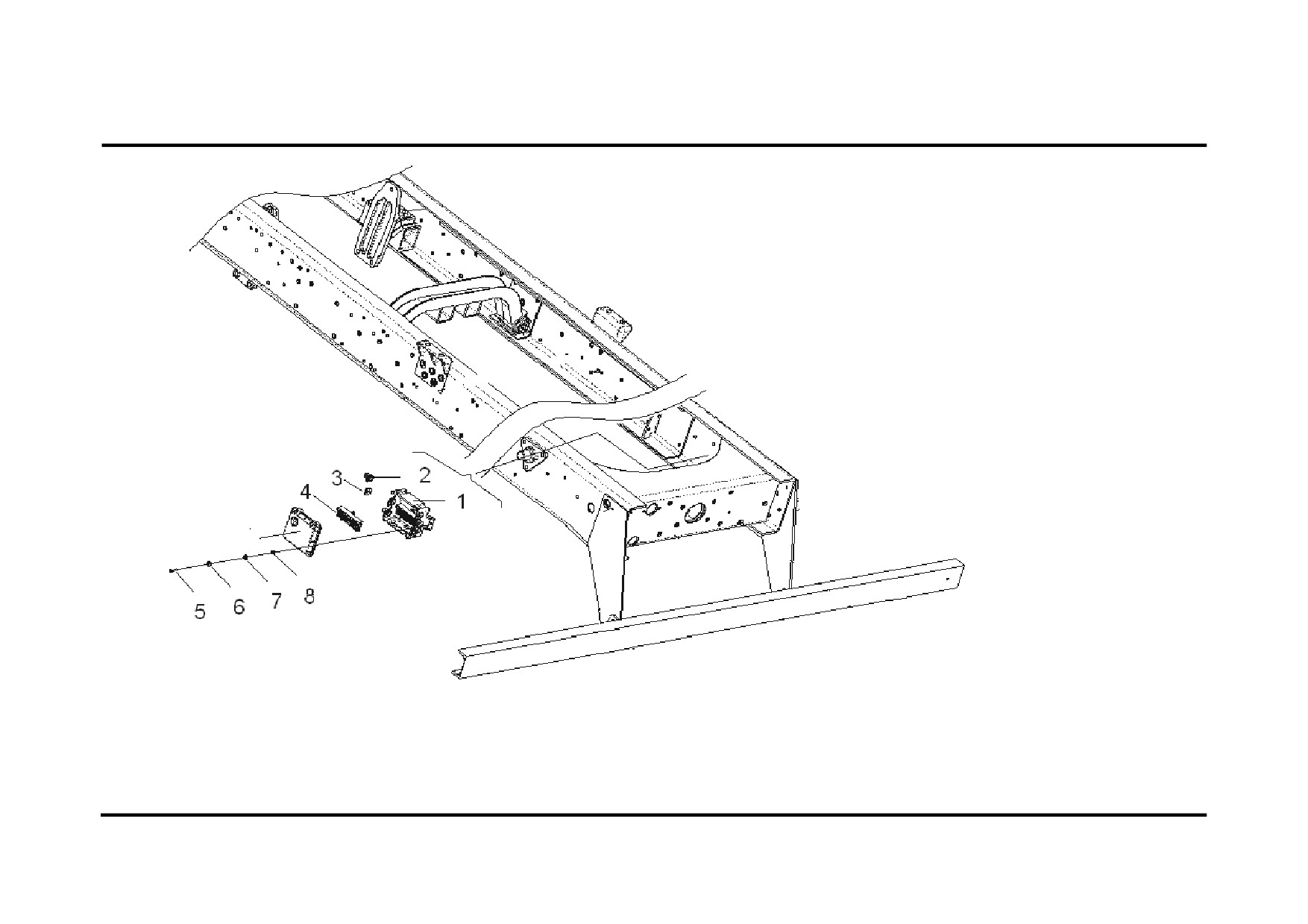

分线盒及倒车蜂鸣器、挂车插座 Бокс распределения、 зуммер заднего хода и розетка для прицепа
分线盒及倒车蜂鸣器、挂车插座 Бокс распределения、 зуммер заднего хода и розетка для прицепа
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
179100770392
分线盒体
Бокс
1
2
179100770395
电线护套
Буж электропровода
По потребности
3
190003120032
园形密封条
Уплотнитель
По потребности
4
179100770391
配电盒
Бокс распределения
1
5
179100770394
分线盒盖
Крышка
1
6
Q150B0630
六角头螺栓
Болт
2
7
Q40506
重型弹簧垫圈
Шайба
2
8
Q40206
大垫圈
Шайба
2
9
Q340B06
1 型六角螺母
Гайка
2
车后灯及尾灯支架 Задние фонари и кронштейн фонаря
3
2
9
7
11
12
1
6
4
5
10
车后灯及尾灯支架 Задние фонари и Кронштейн фонаря
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
DZ93189941030
尾灯防护栅
Защитная рещётка
2
самосвал，грузовик
2
AZ9200810010
T/带侧标志灯 7 功能组合后灯(右)
Блок задного фонаря правый
1
3
DZ93189941020
右尾灯支架总成
Кронштейн фонаря заднего правого
1
4
DZ93189721410
工作灯保护栅总成
Защитная рещётка
1
самосвал，грузовик
5
Q150B0655
六角头螺栓
Болт
4
самосвал，грузовик
6
Q340B06
1 型六角螺母
Гайка
4
7
DZ9100726610
工作灯总成
Рабочая фара в сборе
1
8
Q150B1055
六角头螺栓
Болт
1
9
Q340B10
1 型六角螺母
Гайка
1
10
Q150B0825
六角头螺栓
Болт
4
11
AZ9200810009
T/带侧标志灯 7 功能组合后灯(左)
Блок задного фонаря левый
1
12
Q340B08
平垫圈
Шайба
4
самосвал，грузовик
13
Q340B08
1 型六角螺母
Гайка
4
14
DZ93189941020
右尾灯支架总成
1
Кронштейн фонаря заднего правого
15
Q150B1255
六角头螺栓
6
Болт
16
Q33412
1 型全金属六角锁紧螺母
6
Гайка стопорная

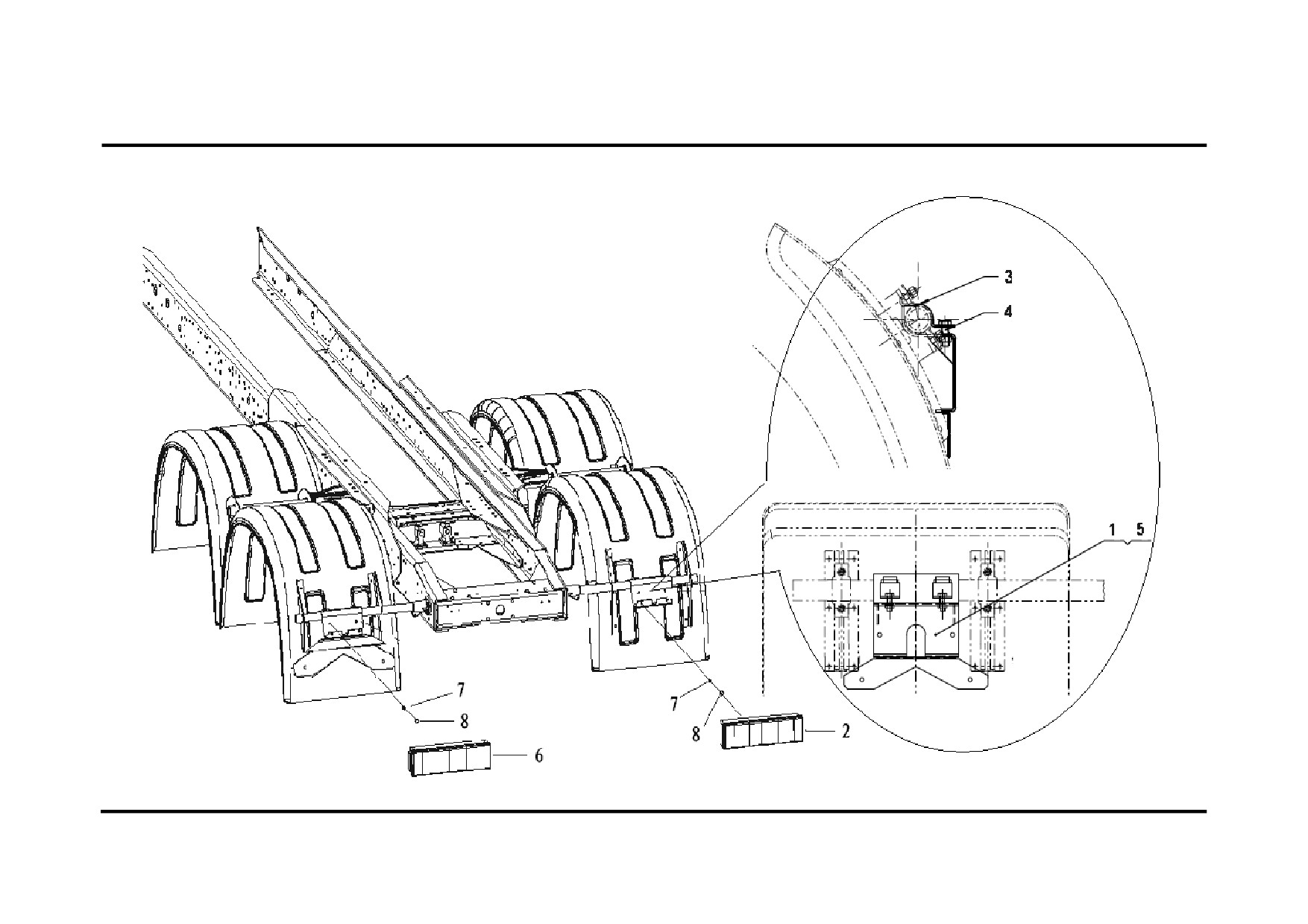

车后灯(整体式档泥板) Задние фонари с одноблочным брызговиком
车后灯(整体式档泥板) Задние фонари с одноблочным брызговиком
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ93189942020
右尾灯支架总成
Кронштейн фонаря заднего правого
1
2
AZ9200810010
T/带侧标志灯 7 功能组合后灯(右)
Блок задного фонаря правый
1
3
DZ9100940130
压板
Прижим
4
4
Q150B1045
六角头螺栓
Болт
4
5
DZ93189942010
左尾灯支架总成
Кронштейн фонаря заднего левого
1
6
AZ9200810009
T/带侧标志灯 7 功能新型组合后灯(左)
Блок задного фонаря левый
1
7
Q40008
小垫圈
Шайба
4
8
Q33208
2 型全金属六角锁紧螺母
Гайка стопорная
4

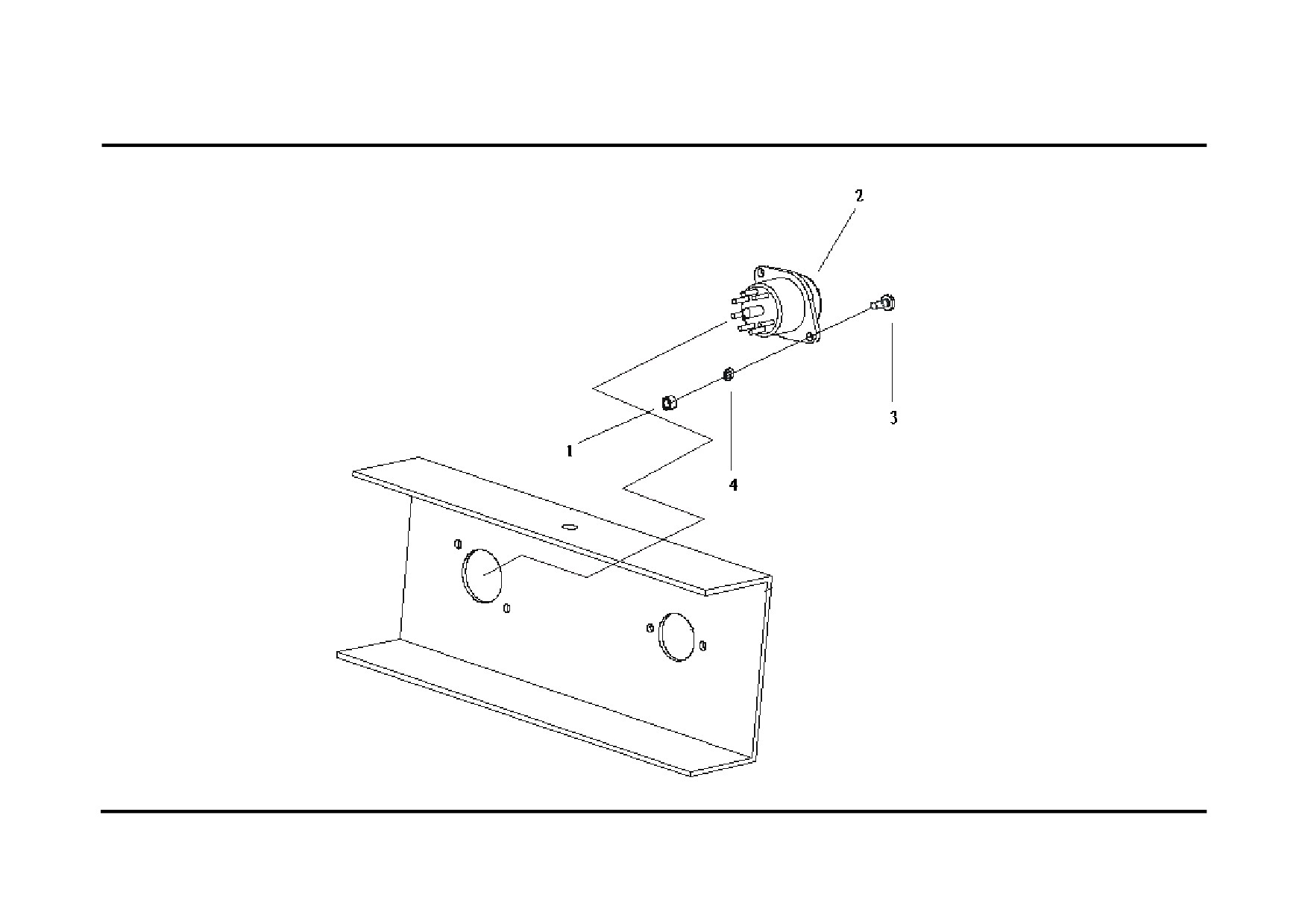

插座 Розетка АБС ABS
ABS 插座 Розетка АБС
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
Q340B08
1 型六角螺母
Гайка
7
2
DZ9100710012
ABS 挂车插头固定座
Штырек АБС
2
安转于驾驶室后
(JAEGE PWOWAY 型号:
对应插头 DZ9100710013
141001)
Штырек
3
Q2140820
开槽园柱头螺钉
Винт
4
4
Q40308
弹簧垫圈
Шайба пружинная
4
防抱死(防滑)系统传感器Ⅰ Датчик системы АБС Ⅰ
2
1
ABS(ASR)防抱死(防滑)Ⅰ 系统传感器 Датчик системы АБС Ⅰ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100580205
传感器总成
Датчик в сборе
По потребности
正昌
DZ9100580313
传感器总成
Датчик в сборе
По потребности
科密
DZ9100580316
传感器总成
Датчик в сборе
По потребности
博华
DZ9100580214
传感器
Датчик
По потребности
WABCO 号:441 032 809 0
2
DZ9100580206
弹簧衬套
Втулка
По потребности
正昌
DZ9100580314
弹簧衬套
Втулка
По потребности
科密
DZ9100580318
弹簧衬套
Втулка
По потребности
博华
DZ9100580215
传感器衬套
Втулка датчика
По потребности
WABCO 号:899 759 815 4
防抱死(防滑)系统电磁阀Ⅱ Электромагнитный клапан системы АБС Ⅱ
1
1
1
5
1
4
3
2
ABS(ASR)防抱死(防滑)系统电磁阀Ⅱ Электромагнитный клапан системы АБС Ⅱ
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100580204
电磁阀
Электромагнитный клапан
По потребности
正昌
DZ9100580312
电磁阀
Электромагнитный клапан
По потребности
科密
DZ9100580315
电磁阀
Электромагнитный клапан
По потребности
博华
DZ9100580213
电磁阀
Электромагнитный клапан
По потребности
WABCO 号:472 195 018 0
DZ9100580217
ASR 电磁阀
Электромагнитный клапан ASR
По потребности
WABCO:4721706060
2
Q150B0880
六角头螺栓
Болт
По потребности
2 шт. По каждому клапану
3
Q40308
弹簧垫圈
Шайба пружинная
По потребности
2 шт. По каждому клапану
4
Q40108
平垫圈
Шайба
По потребности
2 шт. По каждому клапану
4
Q340B08
六角头螺母
Гайка
По потребности
2 шт. По каждому клапану

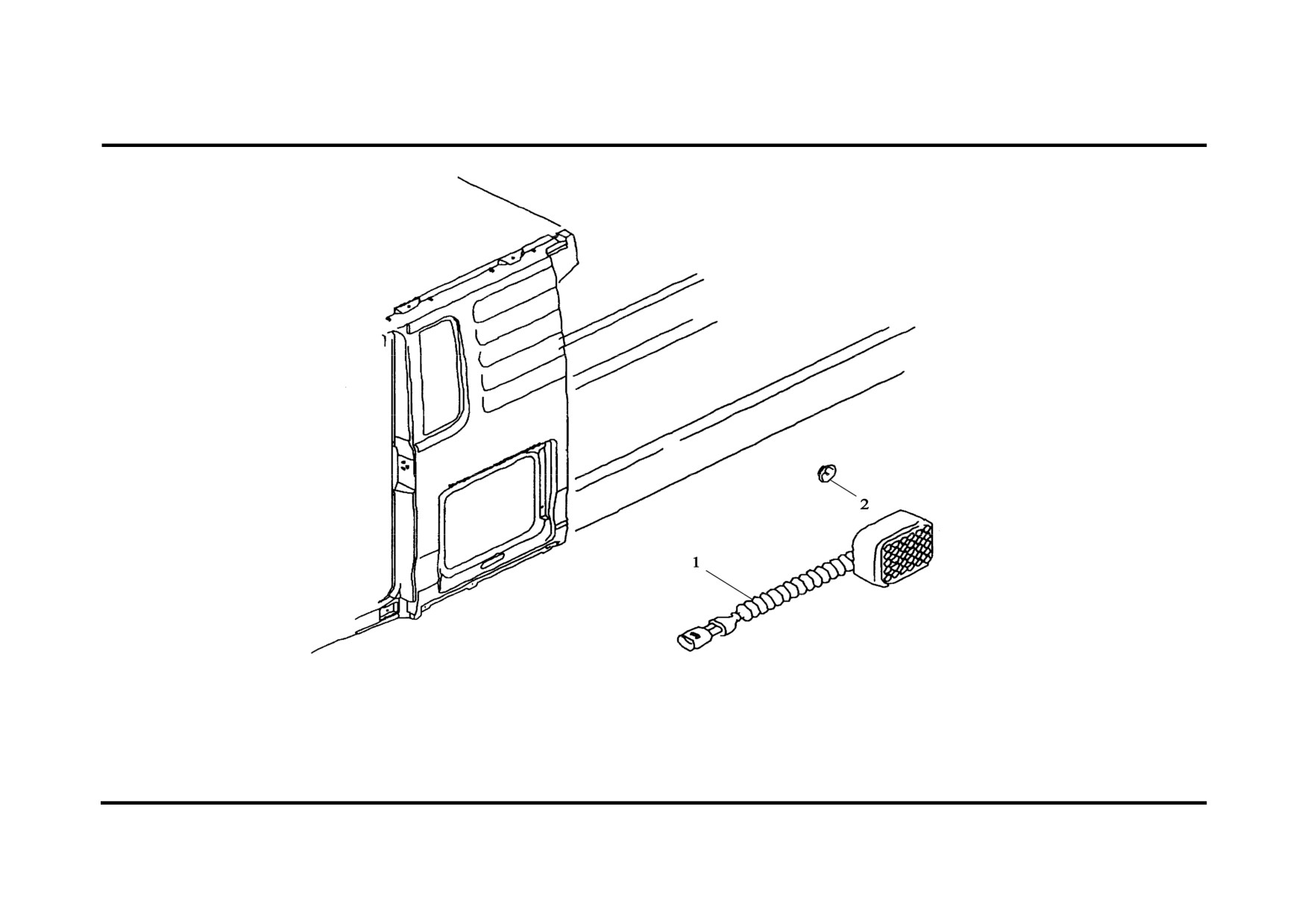

侧标志灯(翼子板) Боковой указатель
侧标志灯(翼子板) Боковой указатель
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25260.6101
侧标志灯
Боковой указатель
2
1250mm 电线 Провод 1250мм
2
81.90820.0340
锁止垫圈
Шайба стопорная
4
5-22-*12CRN1177

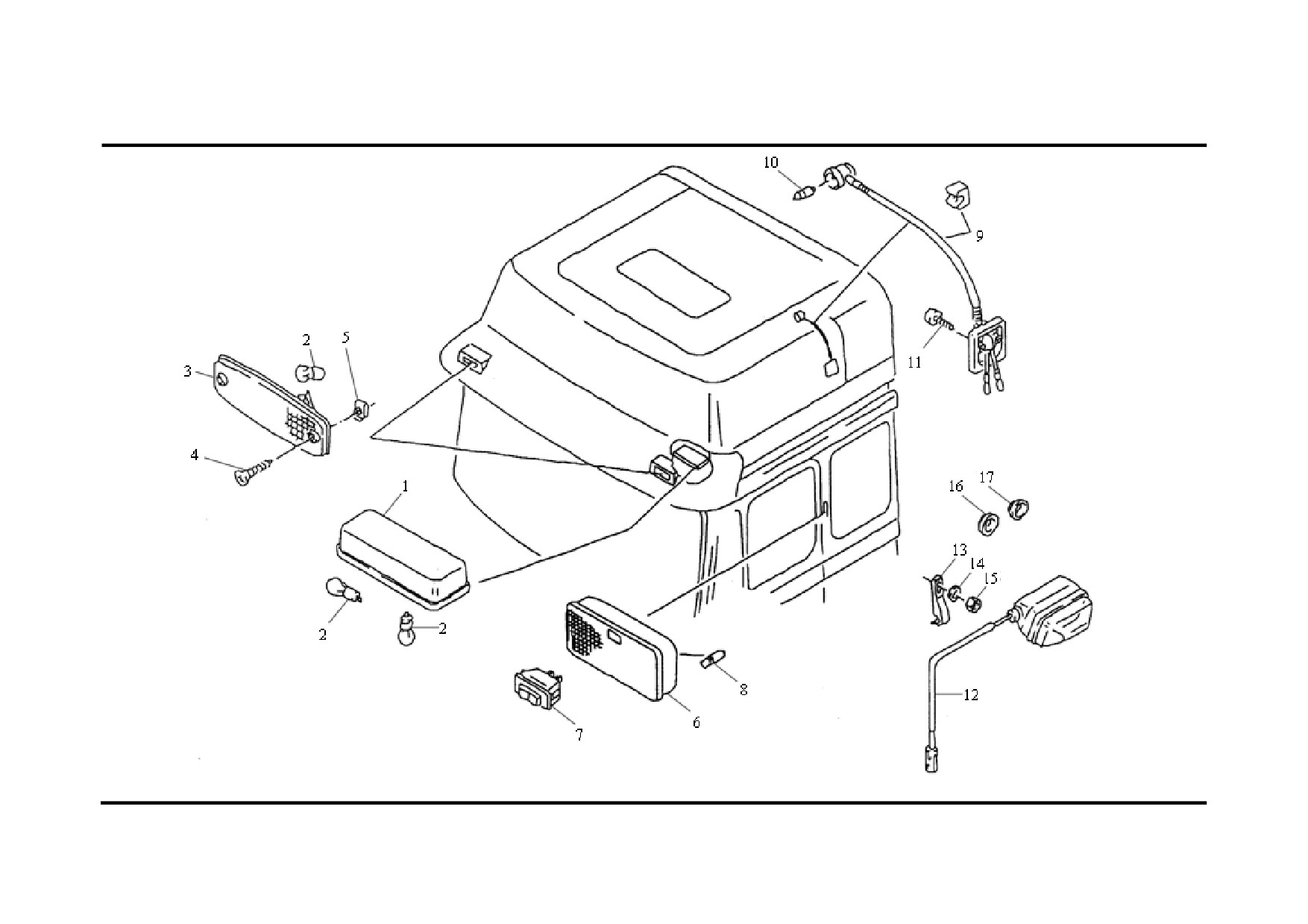

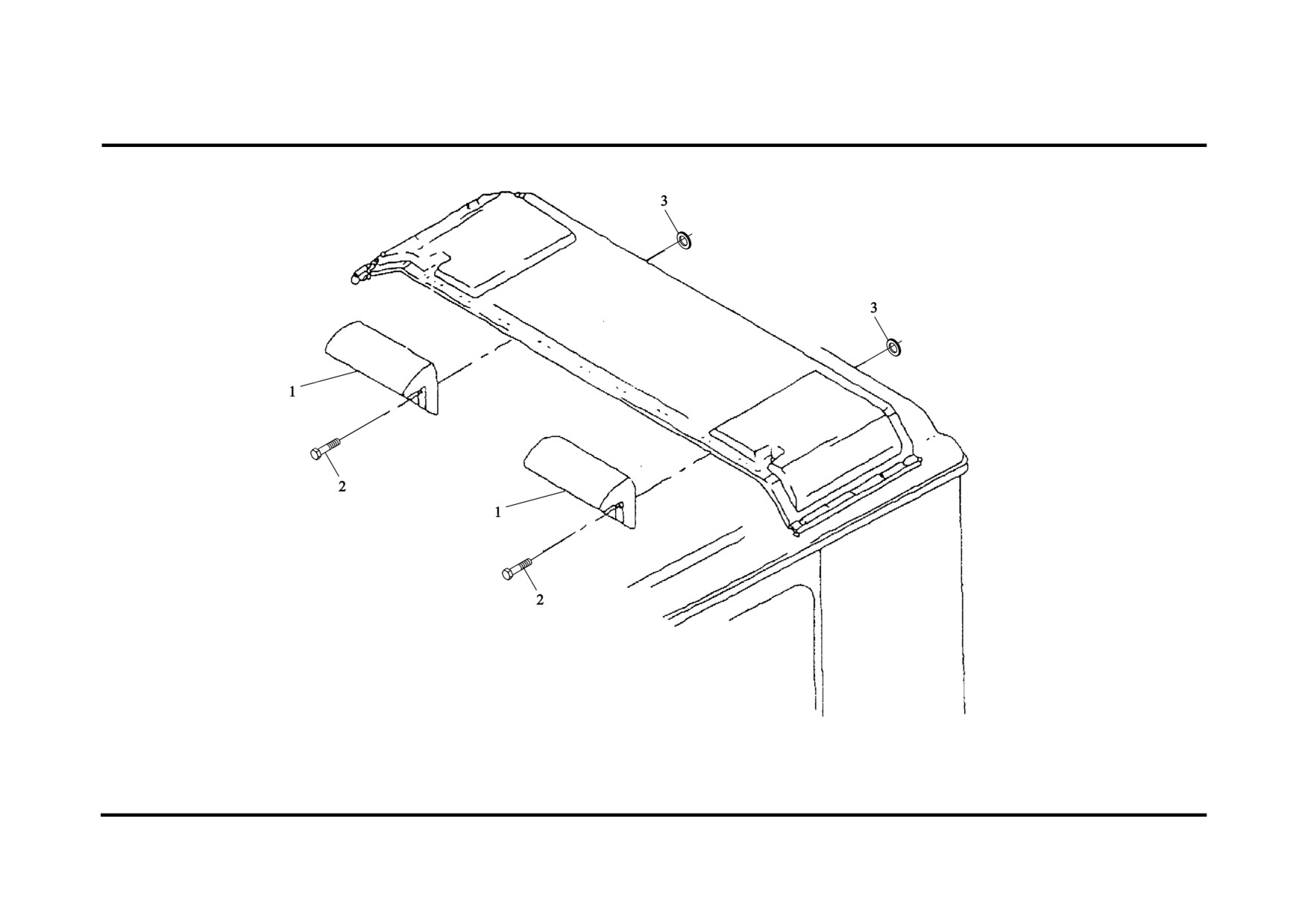

照明灯(高顶) Верхний лампы (на крыше высокой кабины)
照明灯(高顶) Верхний лампы (на крыше высокой кабины)
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25201.6188
驾驶室内照明灯(带阅读灯)
Лампа внутренняя для чтения
2
2
81.25901.0074
灯 泡
Лампочка
6
81.25901.7065
灯 泡
Лампочка
6
R10W-24V-HD.
3
81.25260.6040
示高灯
Габаритный фонарик
2
R10W-24V-BA15S
4
06.07171.1506
自攻螺钉
Болт
4
5
06.13189.0112
簧片螺母
Пластина-гайка
4
6
81.25201.6207
驾驶室后围照明灯
Фонарь заднего освещения
1
7
81.25901.0090
灯 泡
Лампочка
2
8
81.25202.6006
圆形阅读灯
Лампочка для чтения
1
LD12V-6W-W2.1*9.5D
9
81.25901.0069
灯 泡
Лампочка
1
10
Q2204213
十字槽盘头自攻螺钉和平垫圈组合件
Винт и шайба
2
12V-5W-BA9S
11
81.25416.6776
左、右车门踏步灯电线束
Жгуты проводов
2
12
81.97440.0219
电线紧固夹(固定车门线束)
Хомут
2
13
Q40206
大垫圈
Шайба
2
14
Q340B06
1 型六角螺母
Гайка
2
15
81.96001.0481
穿线胶圈(驾驶室本体)
Кольцо уплотнительное
2
16
81.96001.0482
穿线胶圈(车门本体)
Кольцо уплотнительное
2

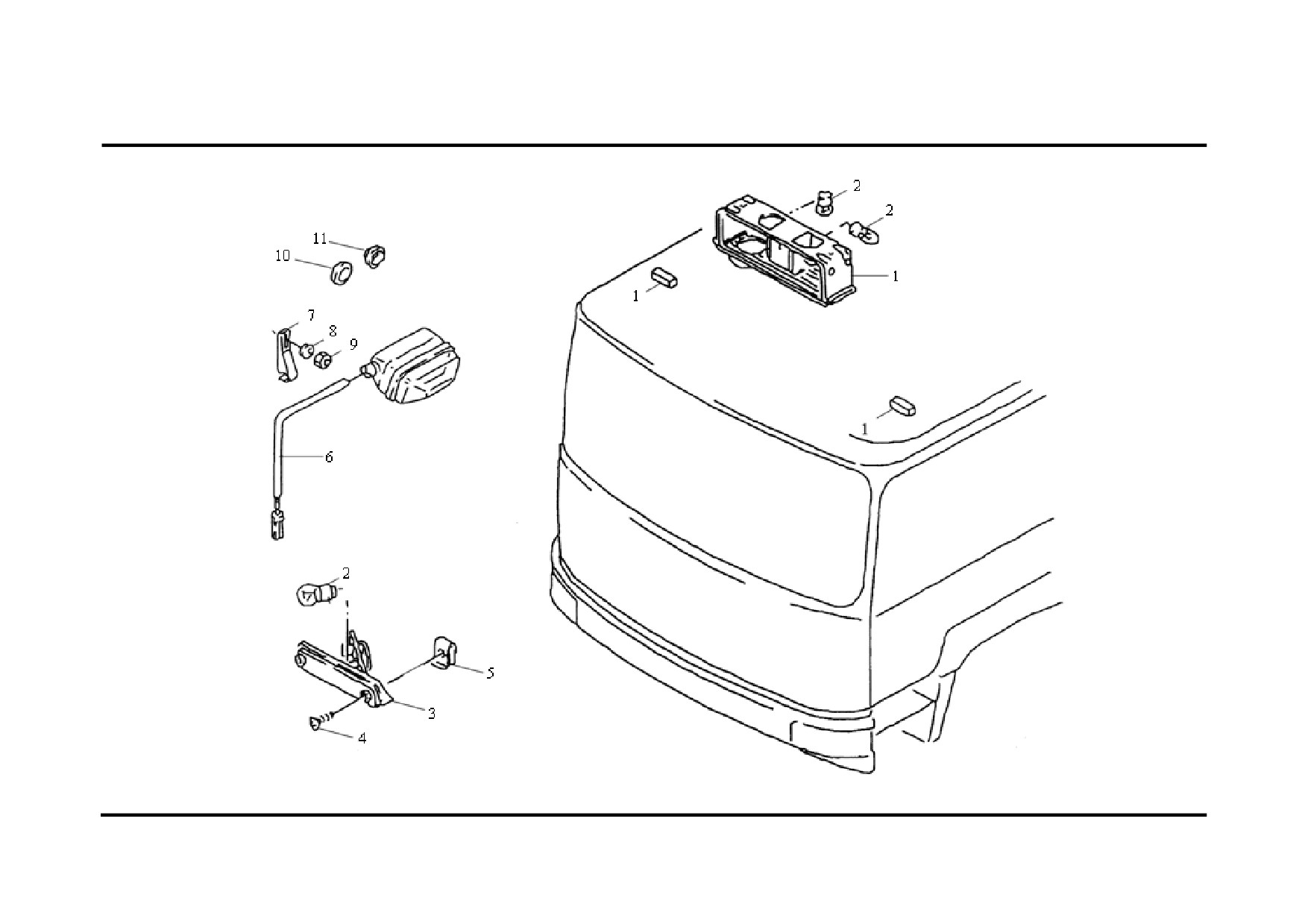

驾驶室内照明灯(平顶) Внутренняя лампа (в низкой кабине)
驾驶室内照明灯(平顶) Внутренняя лампа (в низкой кабине)
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25201.6188
驾驶室内照明灯(带阅读灯)
Внутренняя лампа в кабине
2
2
81.25901.0074
灯 泡
Лампочка
6
81.25901.7065
灯 泡
Лампочка
6
R10W-24V-HD.
3
81.25260.6040
示高灯
Габаритный фонарик
2
R10W-24V-BA15S
4
06.07171.1506
自攻螺钉
Винт
4
5
06.13189.0112
簧片螺母
Пластина-гайка
4
6
81.25416.6776
左、右车门踏步灯电线束
Жгуты проводов
2
7
81.97440.0219
电线紧固夹(固定车门线束)
Хомут
2
8
Q40206
大垫圈
Шайба
2
9
Q340B06
1 型六角螺母
Гайка
2
10
81.96001.0481
穿线胶圈(驾驶室本体)
Кольцо уплотнительное
2
11
81.96001.0482
穿线胶圈(车门本体)
Кольцо уплотнительное
2

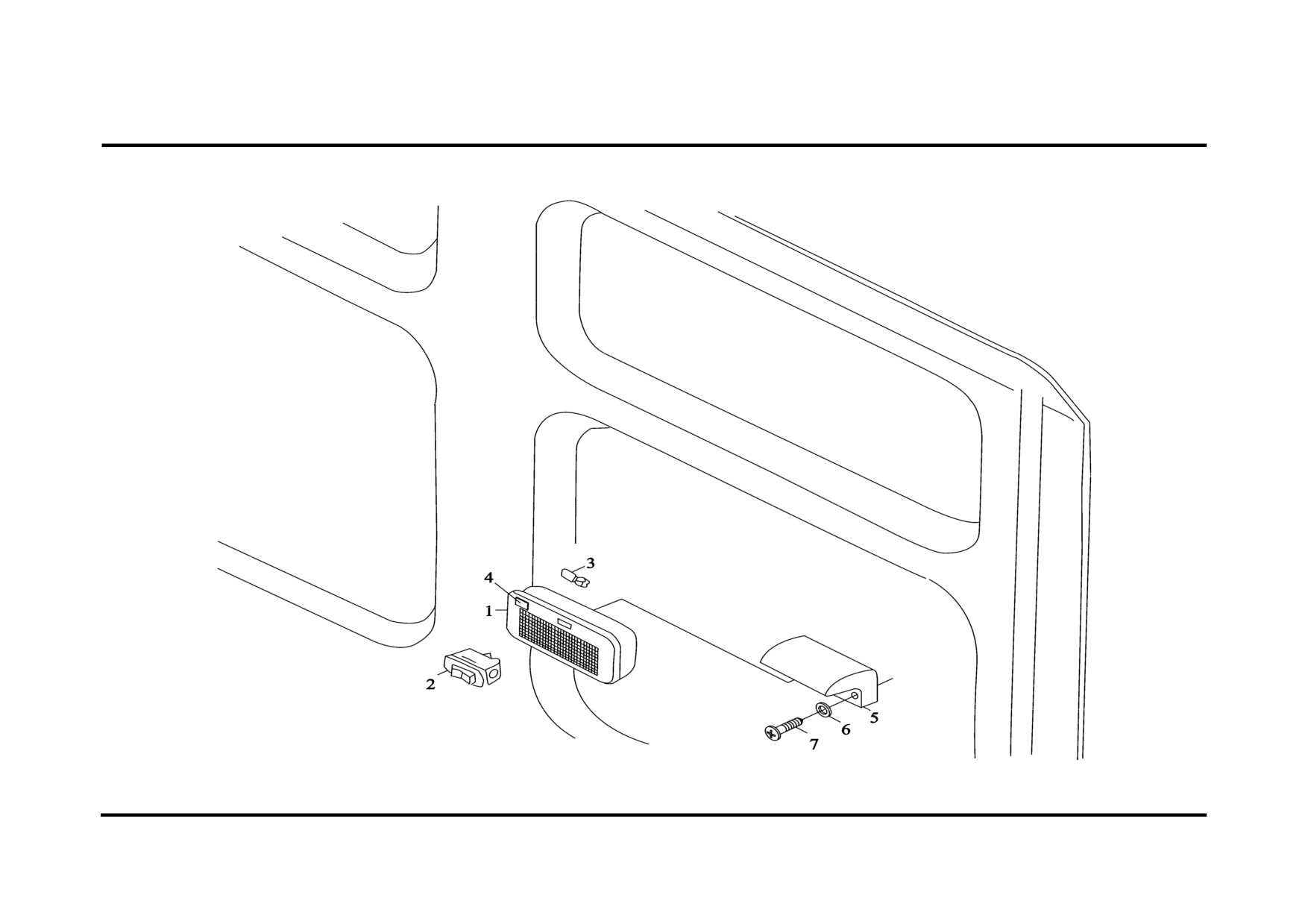

后围照明灯 Фонарь заднего освещения кабины
后围照明灯 Фонарь заднего освещения кабины
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25201.6207
驾驶室后围照明灯
Фонарь заднего освещения
1
2
81.25901.0090
灯 泡
Лампочка
2
LD12V-6W-W2,1×9.5D
3
81.61446.0037
翘板开关盖板
Крышка
2
44MM×24MM
4
81.25245.0143
驾驶室后围照明灯框架
Рамка фонаря
1
5
Q2713938
十字槽盘头自攻螺钉
Болт
2
6
06.15019.0065
垫 圈
Шайба
2
A4.3×9×0.8-200HV-MAN183-B1
后围照明灯框架 Рамка фонарей заднего освещения
后围照明灯框架 Рамка фонарей заднего освещения
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25245.0143
驾驶室后围照明灯框架
Рамка фонаря
1
81.62740.0067
驾驶室后围照明灯框架
Рамка фонаря
1
2
Q2713938
十字槽盘头自攻螺钉
Самонарезающий винт
2
3
06.15019.0065
垫 圈
Шайба
2
A4.3×9×0.8-200HV-MAN183-B1
Q40104T16F9
平垫圈
Шайба
2

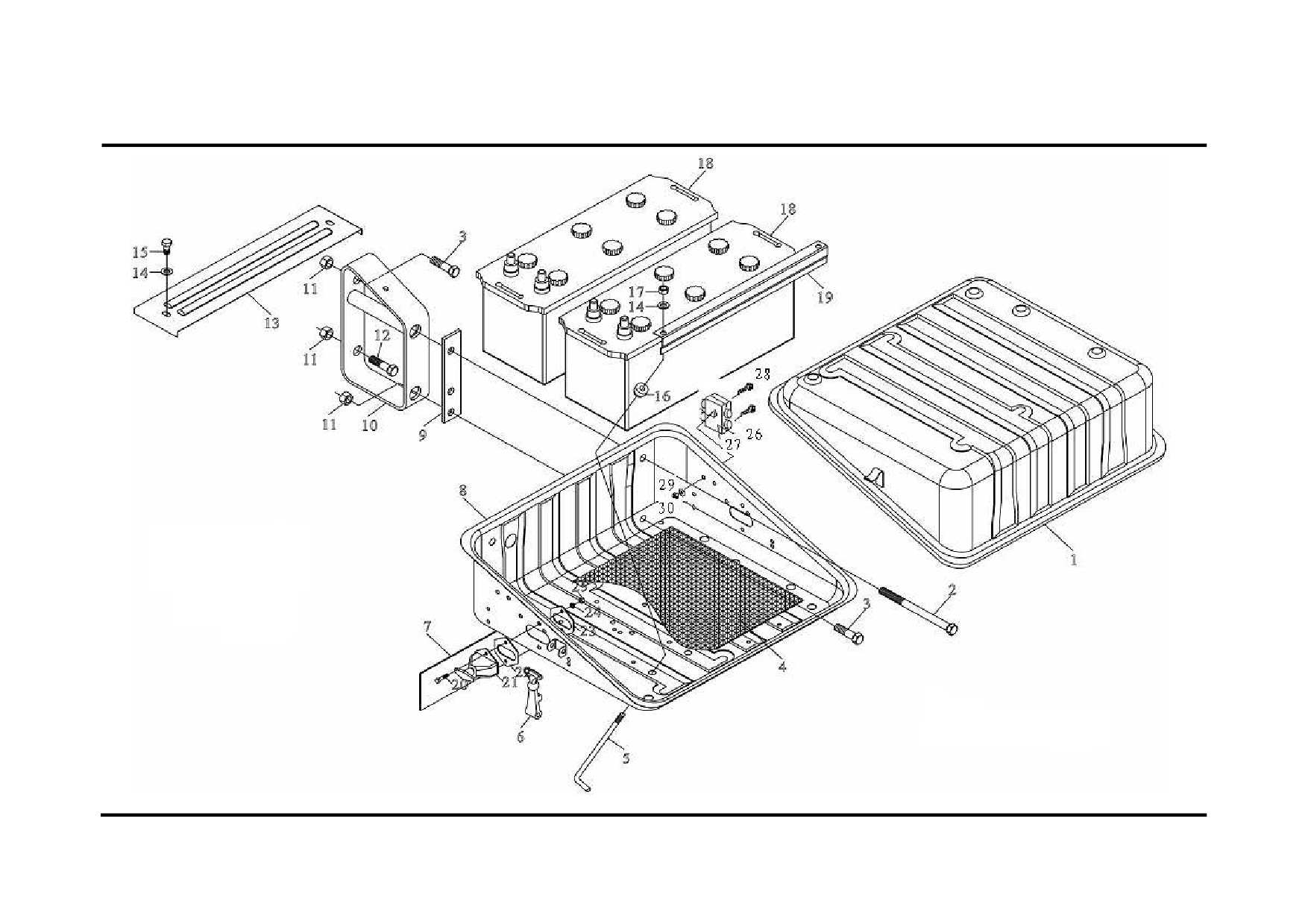

蓄电池箱Ⅰ Ящик аккумуляторных батарей Ⅰ
содержание .. 8 9 10 11 ..
