LG968 Фронтальный погрузчик. Каталог запчастей - часть 2





C7

版权所有  不得翻印

         23

                                          山东临工



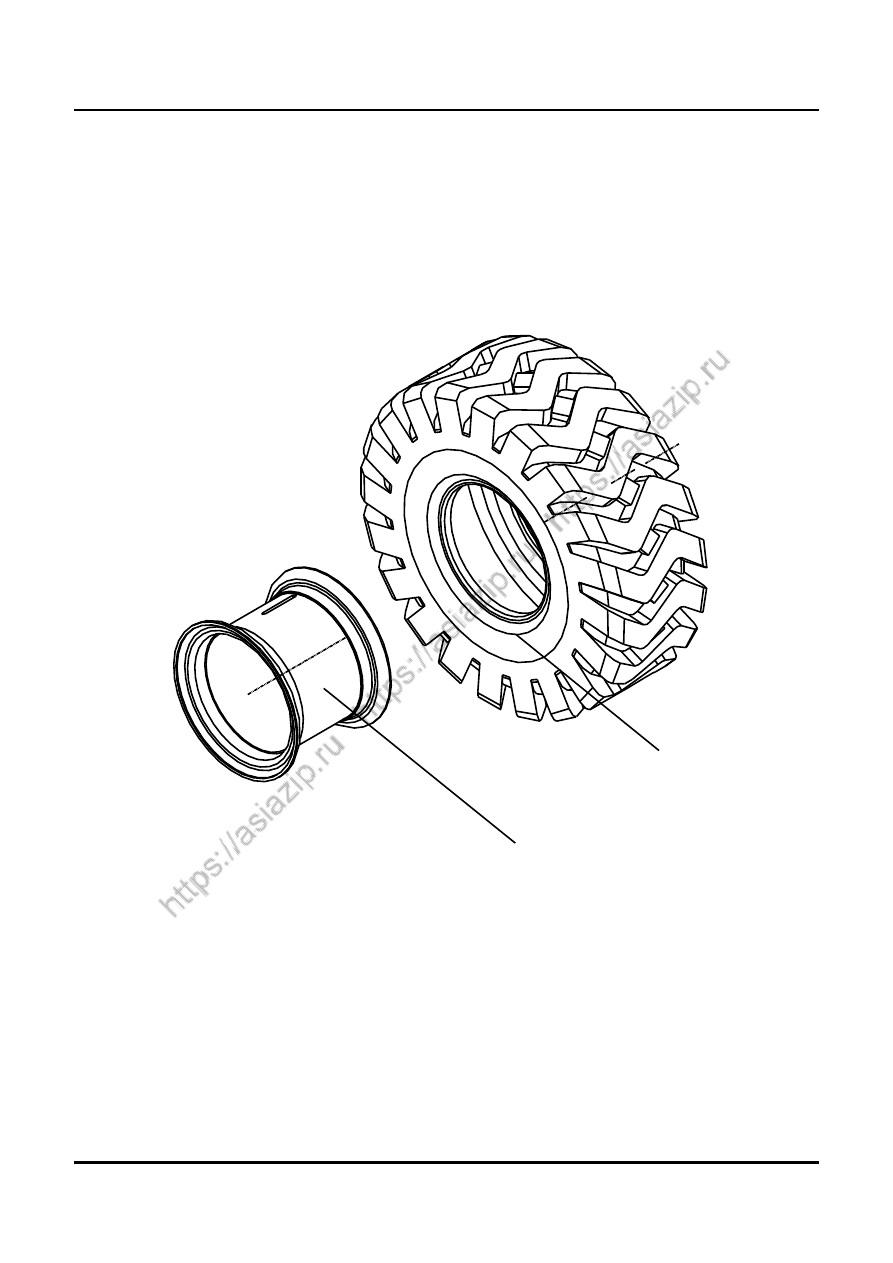

轮胎轮辋总成
RIM AND TYRE ASSEMBLY






2

1

C7

版权所有  不得翻印

         24

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000237

轮辋 LG19.50/2.5-25

RIM

1



2

4110000006

轮胎 GB2980-23.5-25

TIRE ASS

’

Y

1



























D

工作装置液压系统



IMPLEMENT HYDRAULIC SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

D1

版权所有  不得翻印

         25

                                          山东临工

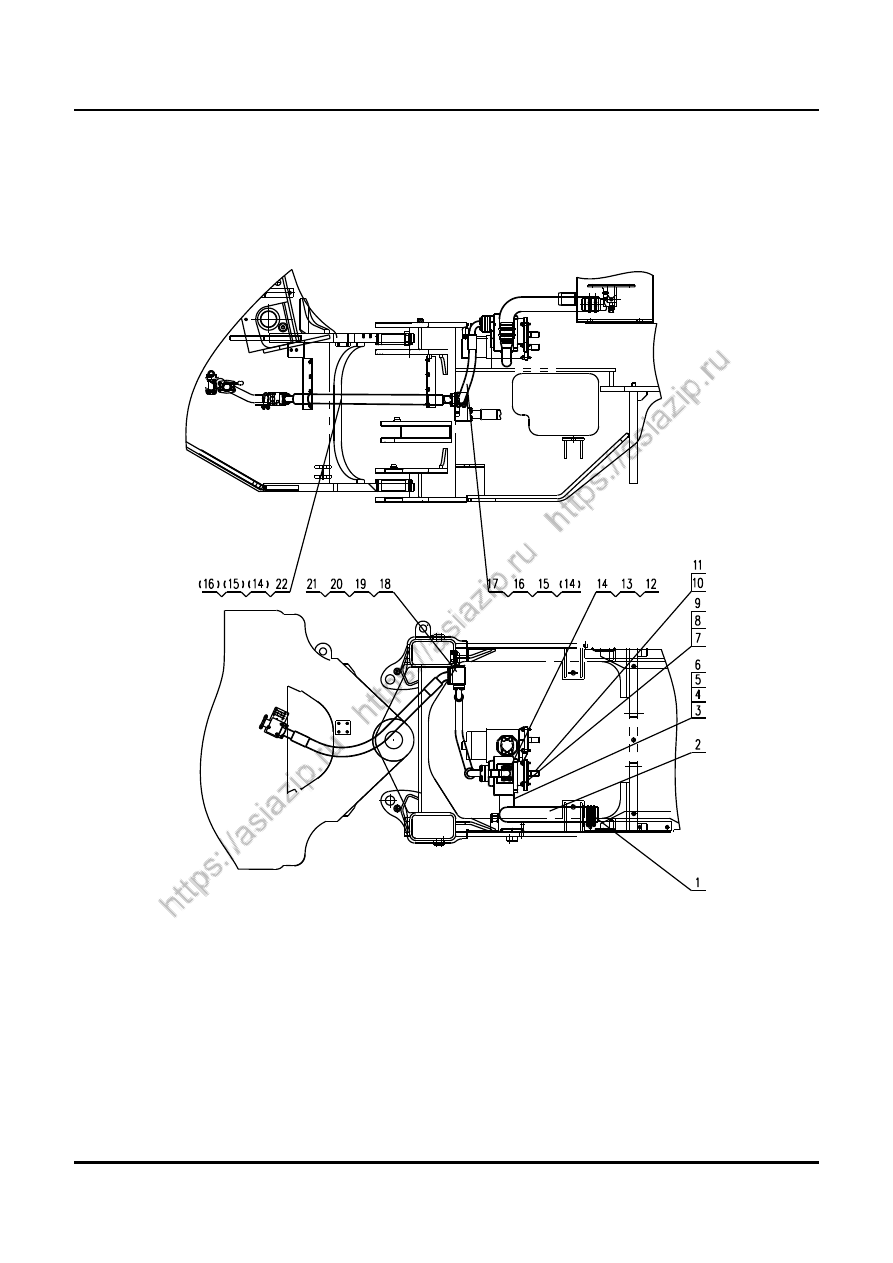

工作泵总成
WORKING PUMP ASSEMBLY




D1

版权所有  不得翻印

         26

                                          山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4017000013  喉箍 JB8870-d90

CLAMP JB8870-d90

4



2

2911000002  工作泵吸油胶管

OIL INLET PIPE OF WORKING PUMP

1



3

2911000756  工作泵吸油钢管

OIL INLET TUBE OF WORKING PUMP

1



4

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

4



5

4030000235  O 形圈 GB3452.1-43.7*3.55G

O-RING GB3452.1-43.7*3.55G

1



6

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

1



7

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

4



8

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12-300HV

4



9

4012000003  螺柱 GB898-M12*35EpZn-8.8

DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

4



10

4120000903  工作泵 CBGj3100C

WORKING PUMP CBGj3100C

1



11

2911000754  泵用密封垫

SEAL SPACER OF PUMP

1



12

4011000279  螺栓 GB16674-M10*60EpZn-8.8

BOLT GB16674-M10*60EpZn-8.8

4



13

2911000102  出油钢管

OUT-OIL TUBE

1



14

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

5



15

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

4



16

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

16



17

4041000055  软管 LGB106-012085

PIPE LGB106-012085

1



18

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4



19

2911000833  三通块

THREE-WAY BLOCK

1



20

4041000774  螺塞 LGB135-01422

PLUG LGB135-01422

1



21

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



22

4041000648  软管 LGB105-012135

PIPE LGB105-012135

1


































D2

版权所有  不得翻印

         27

                                          山东临工

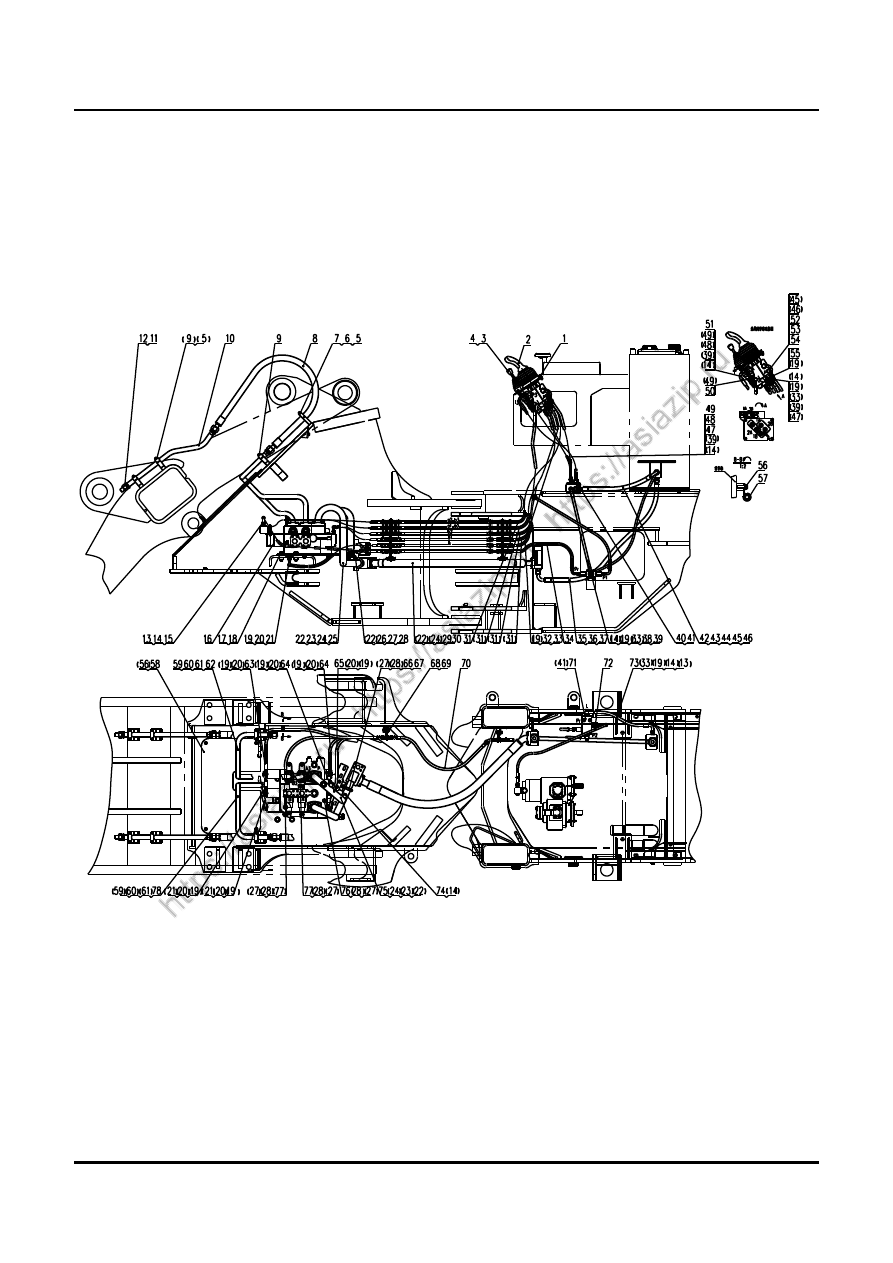

液压操纵总成
HYDRAULICALLY CONTROLLED ASSEMBLY






D2

版权所有  不得翻印

         28

                                          山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



2

4120000370  先导阀总成 DXS-00

MONOLEVER PILOT VALVE DXS-00

1



3

4120001074  先导阀总成 HC-RCM/1

MONOLEVER PILOT VALVE HC-RCM/1

1



4

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

2



5

4011000230  螺栓 GB16674-M10*65EpZn-8.8

BOLT GB16674-M10*65EpZn-8.8

16



6

2912001461  橡胶板

RUBBER PLATE

4



7

2912001462  压板

PRESS PLATE

2



8

4041001121  软管 LGB127-414170

PIPE LGB127-414170

2



9

2912001464  压板

PRESS PLATE

12



10

2912001465  动臂联钢管

 OIL TUBE TO CHAMBER OF LIFTING CYLINDER

2



11

4030000504  O 形圈 GB3452.1-25.8*1.80G

O-RING GB3452.1-25.8*1.80G

2



12

4041000708  堵塞 LGB142-03620

PLUG LGB142-03620

2



13

4041000150  直接头 LGB120-01814

STAIGHT JOINT LGB120-01814

2



14

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

9



15

4041000506  软管 LGB128-005126

PIPE LGB128-005126

1



16

4030000182  多路阀 D32A-18

CONTROL VALVE D32A-18

1



17

4011000149  螺栓 GB16674-M16*50EpZn-8.8

BOLT GB16674-M16*50EpZn-8.8

5



18

2912000754  多路阀固定板

SET PLATE OF OIL INLET TUBE

1



19

2912001493  垫圈

WASHER

19



20

2912000766  接头

JOINT

7



21

4041000505  软管 LGB125-005138

PIPE LGB125-005138

3



22

4011000477  螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

18



23

4041000010  分体法兰 LGB117-314651

FLANGE LGB117-314651

2



24

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

4



25

2912000003  多路阀回油钢管

OIL OUTLET TUBE OF OIL INLET TUBE

1



26

2912001212  支架

FTEADY REST

1



27

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

9



28

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

9



29

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

2



30

4041000894  软管 LGB161-014135

PIPE LGB161-014135

1



31

2912000763  先导阀油管（A、B）

PIPE OF PILOT (A、B)

6



32

2912000762  先导阀油管 2C

PIPE OF PILOT VALVE 2C

1



33

4011000344  螺栓 JB999-M14*1.5*32EpZn-35  BOLT JB999-M14*1.5*32-35

4



34

2912001100  选择阀至动臂大腔后油管

REAR PIPE FROM LIFTING CYLINDER TO SELECTION VALVE

1



35

4041001011  软管 LGB165-014160

PIPE LGB165-014160

1



36

4041000577  直接头 LGB120-03633

STAIGHT JOINT  LGB120-03633

2



37

4041000765  O 形圈 LGB168-12931

O-RING LGB168-12931

2



38

2912001220  选择阀至过渡块软管

PIPE SELECTION VALVE TO BLOCK

1



39

4041000604  直接头 LGB120-01614

STAIGHT JOINT LGB120-01614

4



40

2912001211  过渡块

 BLOCK

1



41

4011000279  螺栓 GB16674-M10*60EpZn-8.8

BOLT GB16674-M10*60EpZn-8.8

6



42

2912001224  过渡块至液压油箱软管

PIPE BLOCK TO HYDRAULIC TANK ASSEMBLY

1



43

4041000095  直接头 LGB120-02218

STAIGHT JOINT LGB120-02218

1



44

4041000768  O 形圈 LGB168-11524

O-RING LGB168-11524

1



45

4041000143  直接头 LGB120-02222

STAIGHT JOINT LGB120-02222

2



46

4041000771  O 形圈 LGB168-11924

O-RING LGB168-11924

2



47

2912001085  前部先导油管（b2）

FRONT PIPE OF PILOT VALVE

2



48

2912001032  螺栓

BOLT

2



49

2912001338  垫圈

WASHER

6



50

2912001034  直通接头

STAIGHT JOINT

2



51

2912001033  先导阀回油管

OIL RETURN PIPE OF PILOT VALVE

1



52

2912001226  先导阀回油管

OIL RETURN PIPE OF PILOT VALVE

1



53

2912001522  垫圈

WASHER

2



54

4011000366  螺栓 JB999-M18*1.5*40EpZn-35  BOLT JB999-M18*1.5*40EpZn-35

1



D2

版权所有  不得翻印

         29

                                          山东临工



液压操纵总成
HYDRAULICALLY CONTROLLED ASSEMBLY







D2

版权所有  不得翻印

         30

                                          山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

55

2912000765  接头

JOINT

4



56

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

8



57

2912000767  管夹

CLAMP

4



58

2912001479  前盖板

FRONT CAP

1



59

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

8



60

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

2



61

4041000027  分体法兰 LGB117-312551

FLANGE LGB117-312551

2



62

2912001481  三联阀右钢管

OIL TUBE OF CONTROL VALVE (R)

1



63

4041000503  软管 LGB125-005126

PIPE LGB161-005126

1



64

4041000502  软管 LGB125-005075

PIPE LGB161-005075

2



65

4041000210  软管 LGB125-005091

PIPE LGB161-005091

1



66

4041000954  U 形螺栓 LGB159-14254

U-BOLT LGB159-14254

2



67

4041000955  底板 LGB160-4254

BOTTOM SHEET LGB160-4254

2



68

2912001119  先导油管二通管组

TWO-WAY PILOT OIL PIPE GROUP 2

2



69

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

8



70

4041000652  软管 LGB129-005090

PIPE LGB129-005090

8



71

4120000448  压力选择阀 SF8-C

PRESSURE SELECTION VALVE SF8-C

1



72

2912000755  选择阀进油管

OIL INLET PIPE OF SELECTION VALVE

1



73

2912000756  选择阀回油管

OIL RETURN PIPE OF SELECTION VALVE

1



74

4041000774  螺塞 LGB135-01422

PLUG LGB135-01422

3



75

2912001215  多路阀进油钢管

OIL INLET TUBE OF OIL INLET TUBE

1



76

4011000056  螺栓 GB5782-M12*145EpZn-8.8

BOLT GB5782-M12*145EpZn-8.8

1



77

4011000057  螺栓 GB5782-M12*165EpZn-8.8

BOLT GB5872-M12*165EpZn-8.8

2



78

2912001483  三联阀左钢管

OIL TUBE OF CONTROL VALVE (L)

1










D3

版权所有  不得翻印

         31

                                          山东临工

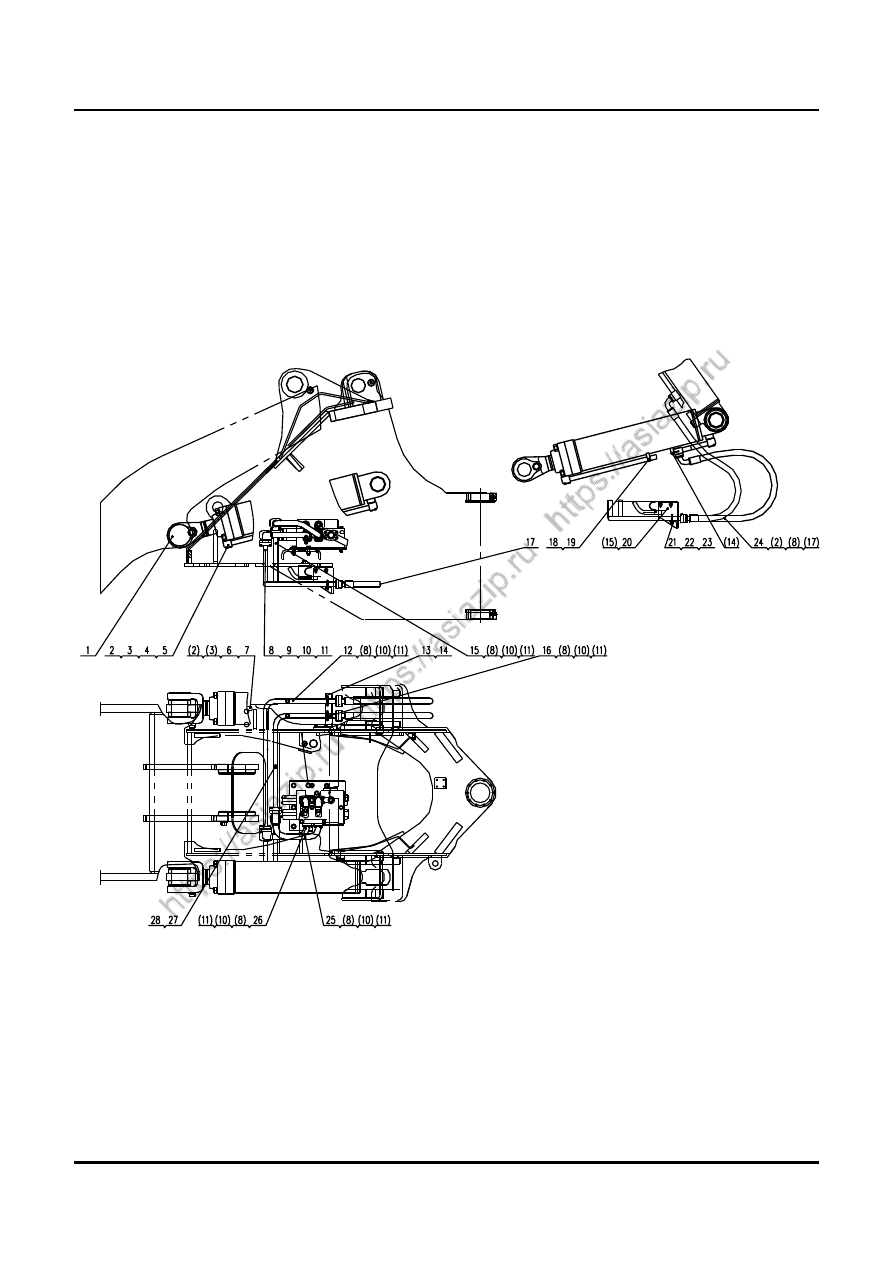

举升缸总成
LIFTING CYLINDER ASSEMBLY










D3

版权所有  不得翻印

 32

                                            山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000600  动臂油缸 HSGF-180*100*798-1348

LIFTING CYLINDER HSGF-180*100*7798-1348

2



2

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

12



3

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

16



4

2913000851  左动臂缸小腔钢管

OIL TUBE TO SMALLL CHAMBER OF LEFT LIFTING CYLINDER

1



5

2913000003  左动臂缸大腔钢管

OIL TUBE TO BIG CHAMBER OF LEFT LIFTING CYLINDER

1



6

2913000845  右动臂缸小腔钢管

OIL TUBE TO SMALLL CHAMBER OF RIGHT LIFTING CYLINDER

1



7

2913000005  右动臂缸大腔钢管

OIL TUBE TO BIG CHAMBER OF RIGHT LIFTING CYLINDER

1



8

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

56



9

2913000854  动臂联小腔左钢管

OIL TUBE OF LIFTING CYLINDER (L)

1



10

4041000056  分体法兰 LGB117-312550

FLANGE LGB117-312550

6



11

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

6



12

2913000847  动臂联小腔右钢管

OIL TUBE OF LIFTING CYLINDER (R)

1



13

2913000856  右固定板

RIGHT FIX PLATE

1



14

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

8



15

2913000965  动臂联大腔左钢管

OIL TUBE OF LIFTING CYLINDER (L)

1



16

2913000964  动臂联大腔右钢管

OIL TUBE OF LIFTING CYLINDER (R)

1



17

4041000043  分体法兰 LGB117-310490

FLANGE LGB117-310490

8



18

2913000011  管夹

CLAMP

2



19

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

4



20

2913000857  左固定板

LEFT FIX PLATE

1



21

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A.F

U-BOLT JB/ZQ4321-33Zn-Q235A·F

4



22

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

8



23

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

8



24

4041000649  软管 LGB106-010130

PIPE OF LGB106-010130

4



25

2913000752  动臂联大腔三通钢管

BIG THREE-WAY OIL TUBE TO CHAMBER OF LIFTING CYLINDER

1



26

2913000014  动臂联小腔三通钢管

SMALL THREE-WAY OIL TUBE TO CHAMBER OF LIFTING CYLINDER

1



27

4041000774  螺塞 LGB135-01422

PLUG LGB135-01422

3



28

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

3
































D4

版权所有  不得翻印

 33

                                            山东临工

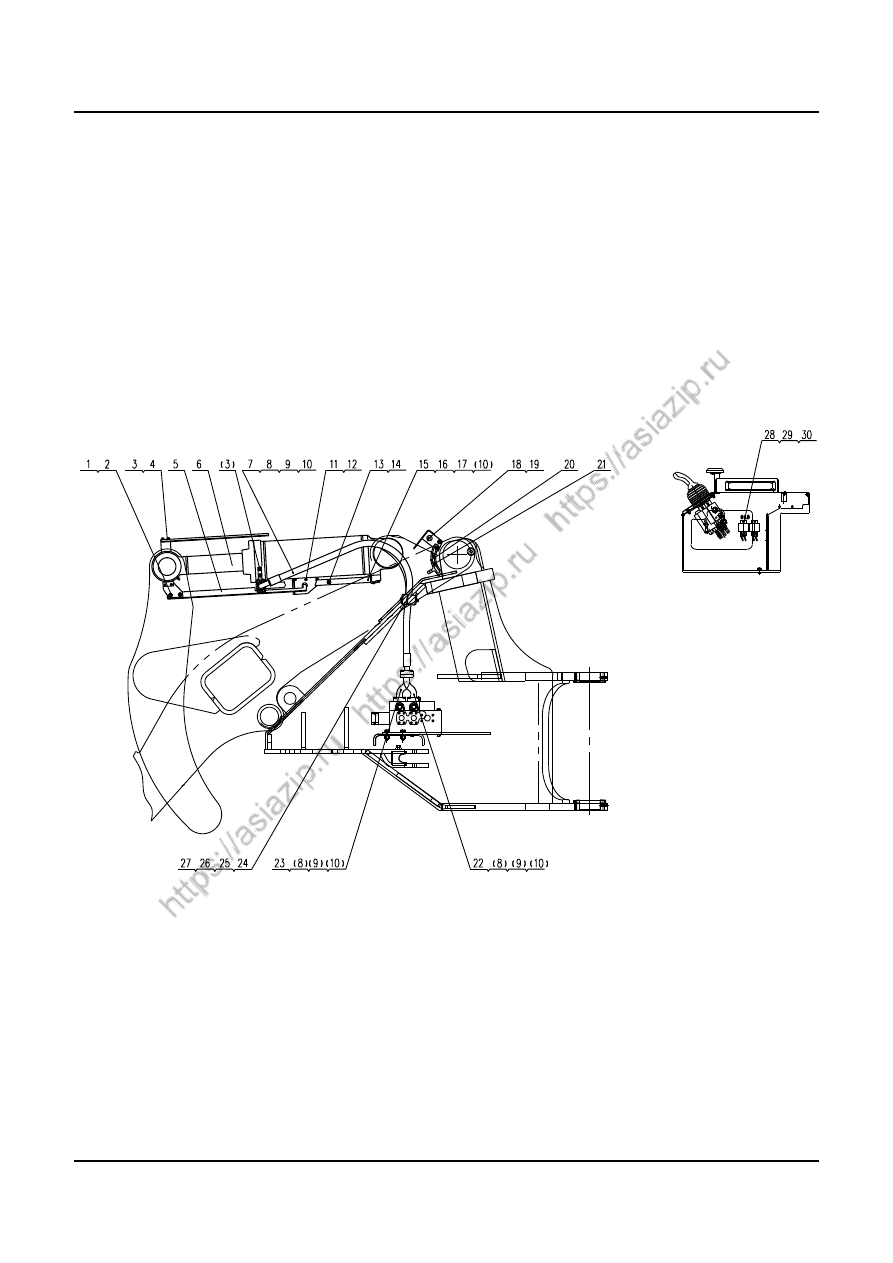

转斗缸总成
DUMP CYLINDER ASSEMBLY




























D4

版权所有  不得翻印

 34

                                            山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000145  螺栓 GB16674-M14*35EpZn-8.8

BOLT  GB16674-M14*35EpZn-8.8

2



2

4013000013  螺母 GB6170-M14EpZn-8

NUT GB6170-M14EpZn-8

2



3

4011000488  螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

4



4

2914000981  放平护板

SET LEVEL GUARD SHEET

1



5

2914000850  转斗指示板

INDICATING PLATE OF TILTING CYLINDER

1



6

4120000601  转斗油缸 HSGF-210*110*550-1098

TILT CYLINDER HSGF-210*110*550-1098

1



7

4041000697  软管 LGB106-012180

PIPE OF LGB106-012180

2



8

4041000027  分体法兰 LGB117-312551

FLANGE LGB117－312551

6



9

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

24



10

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

7



11

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

2



12

2914000758  接近开关支架

FRAME OF ADJACENT SWICH

1



13

4041000774  螺塞 LGB135-01422

PLUG LGB135-01422

1



14

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



15

4011000309  螺栓 GB16674-M10*50EpZn-8.8

BOLT GB16674-M10*50EpZn-8.8

2



16

4011000473  螺栓 GB16674-M10*55EpZn-8.8

BOLT GB16674-M10*55EpZn-8.8

2



17

2914000852  转斗缸大腔钢管

OIL-TUBE TO BIG CHAMBER OF THE TILT CYLINDER

1



18

2914000754  接近开关支架

FRAME OF ADJACENT SWICH

1



19

4130000010  接近开关 J7-D10B1

ADJACENT SWICH J7-D10B1

2



20

2914000755  动臂指示板

INDICATIONG PLATE OF LIFTING CYLINDER

1



21

4011000137  螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

4



22

2914000854  转斗联大腔钢管

TUBE OF TILT CYLINDER（ BIG）

1



23

2914000853  转斗联小腔钢管

TUBE OF TILT CYLINDER（SMALLL）

1



24

2914000114  橡胶板

RUBBER PLATE

2



25

2914000928  橡胶板

RUBBER PLATE

2



26

2914000113  压板

PRESS PLATE

2



27

4011000528  螺栓 GB16674-M10*100EpZn-8.8

BOLT GB16674-M10*100EpZn-8.8

4



28

4130000011  中间继电器 JD2914

INTERMEDIATE RELAY JD2914

2



29

4014000048  螺钉 GB818-M5*12EpZn-4.8

SCREW GB818-M5*12EpZn-4.8

2



30

4015000110  垫圈 GB97.1-5EpZn-300HV

WASHER GB97.1-5EpZn-300HV

2








D5

版权所有  不得翻印

        35

                                           山东临工

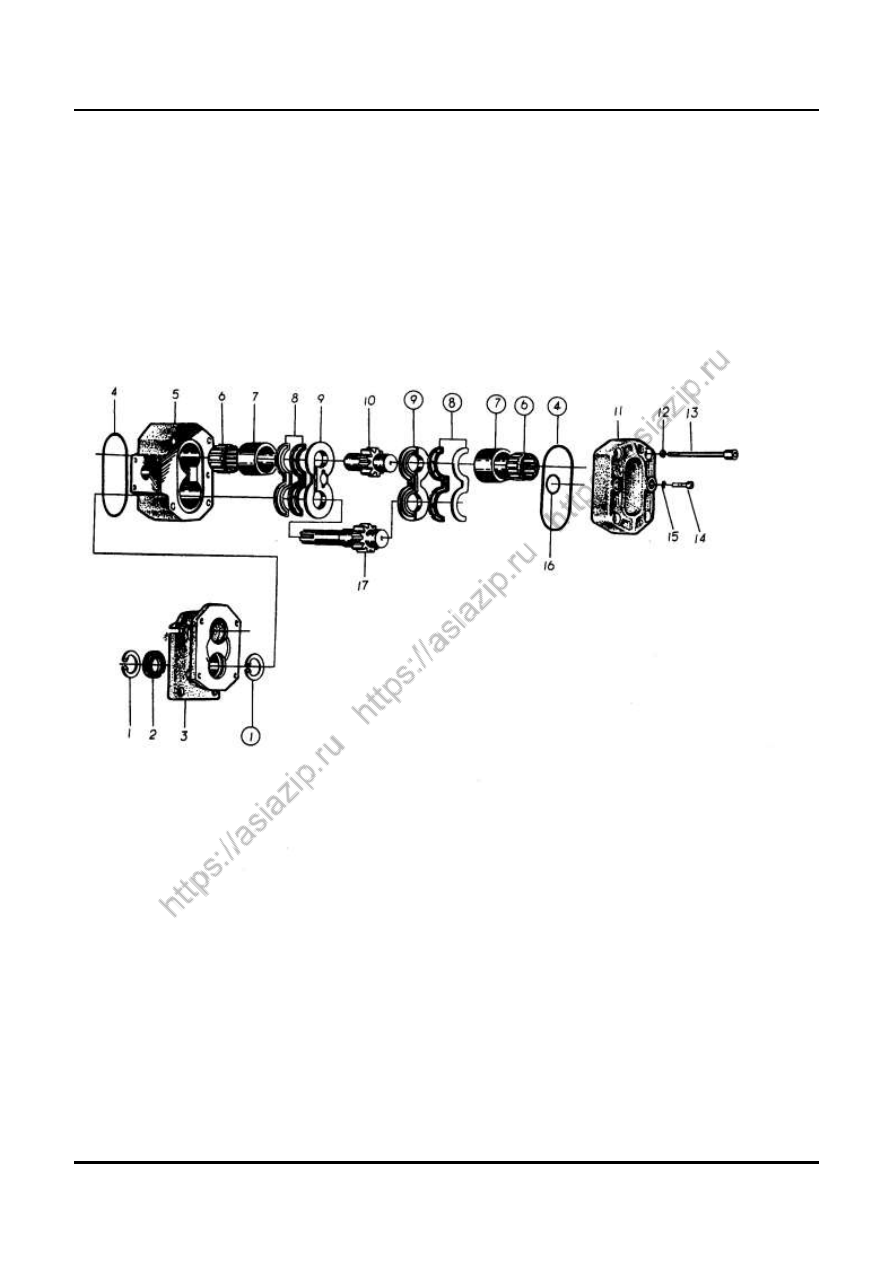

工作齿轮泵
WORKING GEAR PUMP








D5

版权所有  不得翻印

 36

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



挡圈

PING SNAP

2



2



油封

OIL SEAL

1



3



前盖

FRONT PUMP COVER

1



4



O 形圈

O－RING

2



5



泵体

PUMP BLOCK

1



6



滚动轴承

NEEDLE BEARING

4



7



轴套

SHAFT SLEEVE

4



8



密封件

OIL SEAL

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DRIVEN GEAR SHAFT

1



11



后盖

REAR PUMP COVER

1



12



垫圈

LOCK WASHER

4



13



螺栓

BOLT

4



14



螺栓

BOLT

1



15



垫圈

LOCK WASHER

1



16



O 形圈

O－RING

1



17



主动齿轮轴

DRIVE GEAR SHAFT

1

















D6

版权所有  不得翻印

         37

                                          山东临工

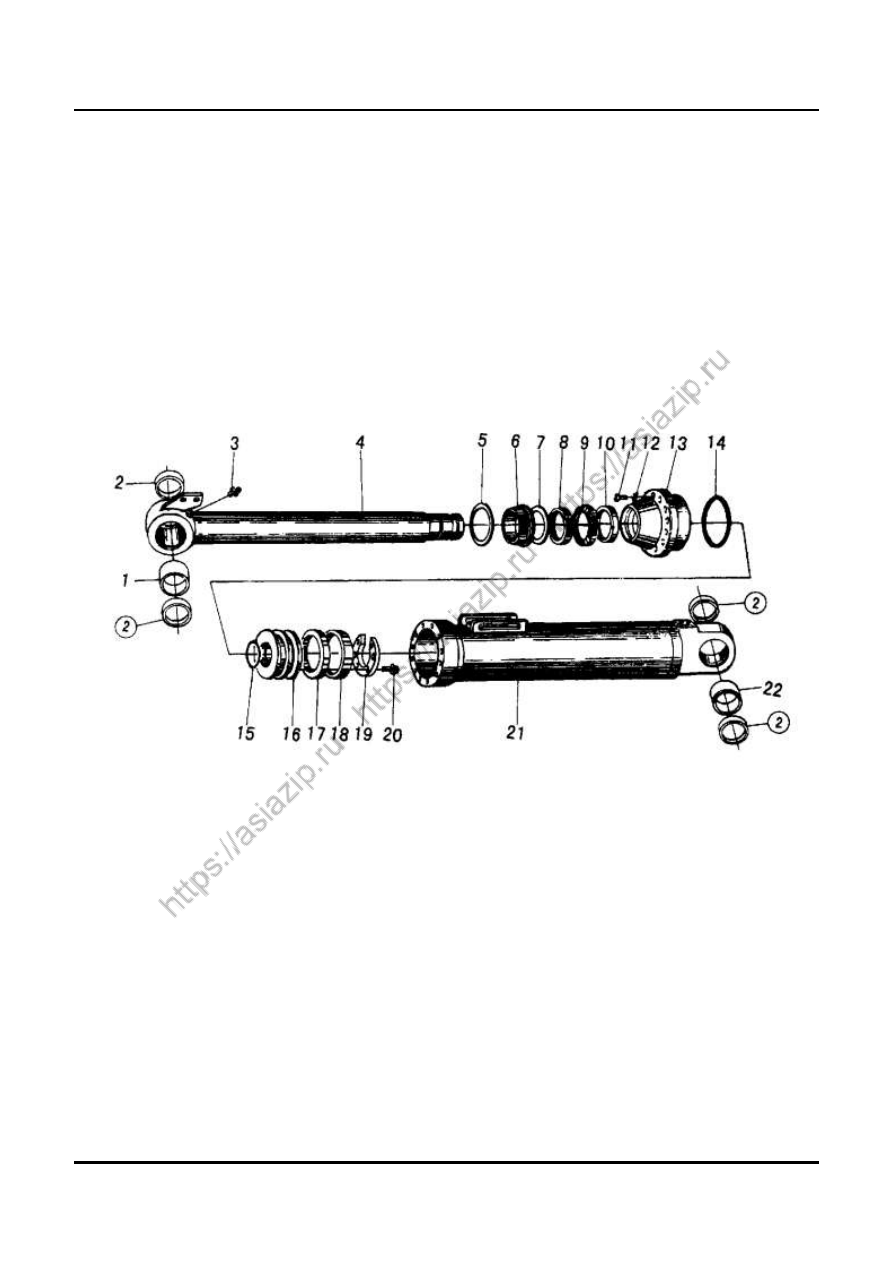

转斗油缸
DUMP CYLINDER












D6

版权所有  不得翻印

 38

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



衬套

BUSHING

1



2



防尘圈

DUST PROOF RING

4



3



油杯

FITTING

1



4



活塞杆

PISTON ROD

1



5



卡环

LOCK RING

1



6



防尘圈

DUST PROOF RING

1



7



挡圈

SNAP RING

1



8



U 形圈

U-RING

1



9



缓冲环

CUSHION RING

1



10



支撑环

SUPPORTING RING

1



11



螺栓

BOLT

12



12



垫圈

WASHER

12



13



缸盖

CYLINDER COVER

1



14



O 形圈

O-RING

1



15



O 形圈

O-RING

1



16



活塞

PISTON

1



17



组合封

FABRICATE SEALING

1



18



支撑环

SUPPORTING RING

1



19



挡块

HOLDING BLOCK

1



20



螺栓

BOLT

6



21



缸体

CYLINDER BODY

1



22



衬套

BUSHING

1



























D7

版权所有  不得翻印

         39

                                          山东临工

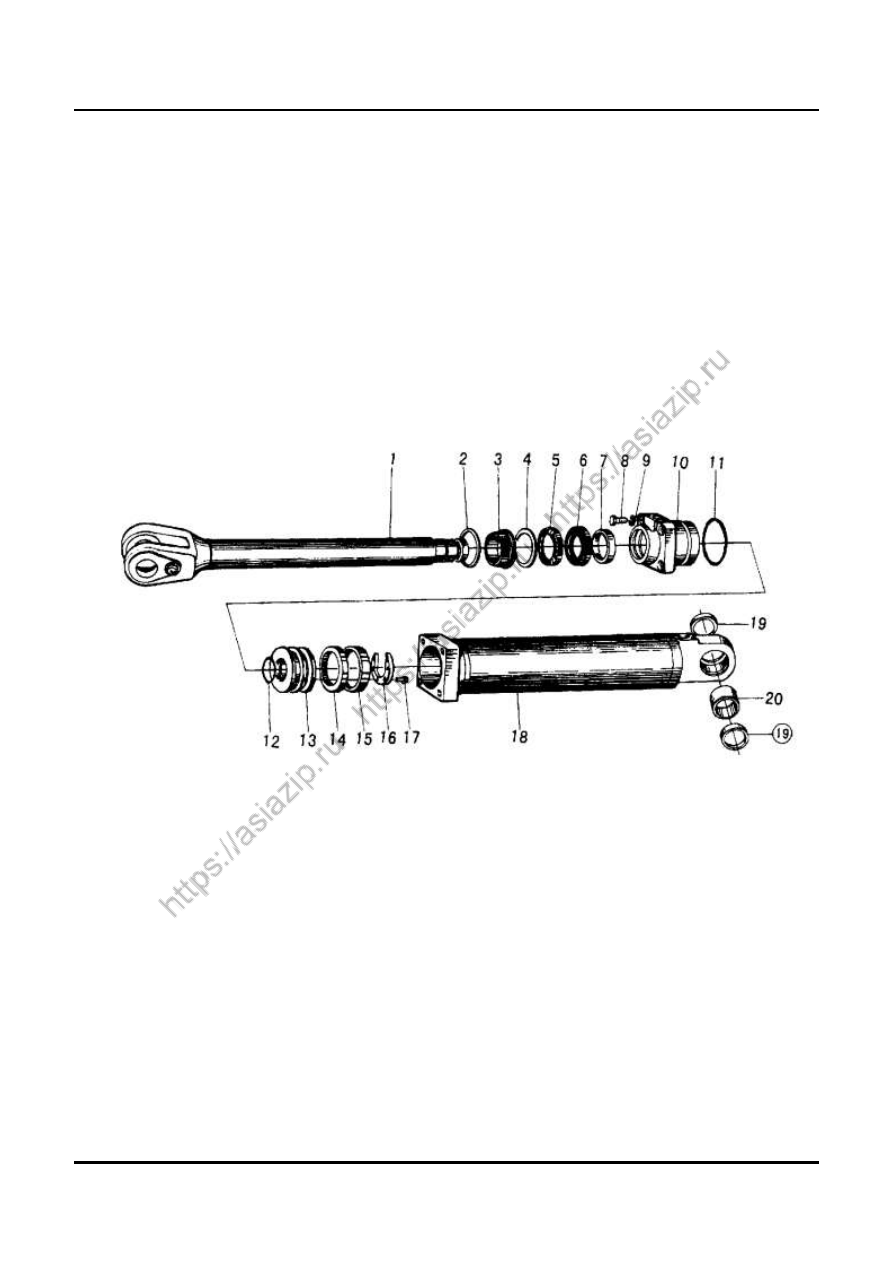

动臂油缸
LIFT ARM CYLINDER










D7

版权所有  不得翻印

          40

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



活塞杆

PISTON ROD

1



2



卡环

LOCK RING

1



3



防尘圈

DUST PROOF RING

1



4



挡圈

SNAP RING

1



5



U 形圈

U-RING

1



6



缓冲环

CUSHION RING

1



7



支撑环

SUPPORTING RING

1



8



螺栓

BOLT

4



9



垫圈

WASHER

4



10



缸盖

CYLINDER COVER

1



11



O 形圈

O-RING

1



12



O 形圈

O-RING

1



13



活塞

PISTON

1



14



组合封

FABRICATE SEALING

1



15



支撑环

SUPPORTING RING

1



16



挡块

HOLDING BLOCK

1



17



螺栓

BOLT

6



18



缸体

CYLINDER BODY

1



19



防尘圈

DUST PROOF RING

2



20



衬套

BUSHING

1















D8

版权所有  不得翻印

          41

                                         山东临工

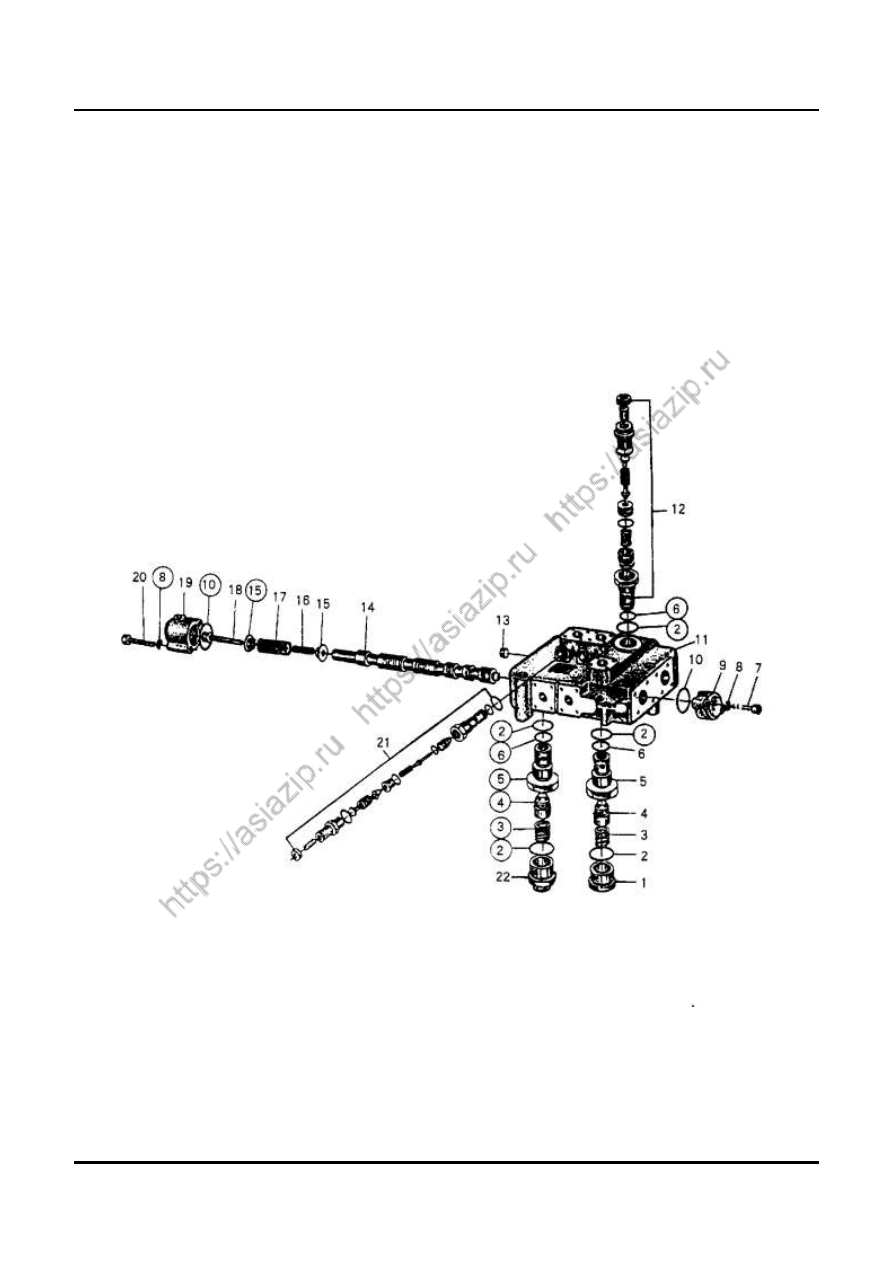

多路阀
MULTIPLEDIRECTIONAL CONTROL VALVE







D8

版权所有  不得翻印

         42

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



盖

COVER

3



2



O 形圈

O-RING

6



3



弹簧

SPRING

4



4



锥形圈

TAPER RING

3



5



阀套

VALVE SLEEVE

4



6



O 形圈

O-RING

8



7



螺钉

SCREW

4



8



垫圈

WASHER

8



9



端盖

COVER

2



10



O 形圈

O-RING

2



11



阀体

VALVE BODY

1



12



安全阀

SAFETY VALVE

1



13



螺塞

PLUG

1



14



滑阀(O 型)

SLIDE VALVE("O" TYPE)

2



15



弹簧座

SPRING SEAT

4



16



弹簧

SPRING

2



17



弹簧

SPRING

2



18



防松螺钉

LOCK SCREW

2



19



端盖

END COVER

2



20



螺钉

SCREW

4



21



过载阀

OVER LOAD VALVE

1



22



盖

COVER

1































D9

版权所有  不得翻印

         43

                                         山东临工

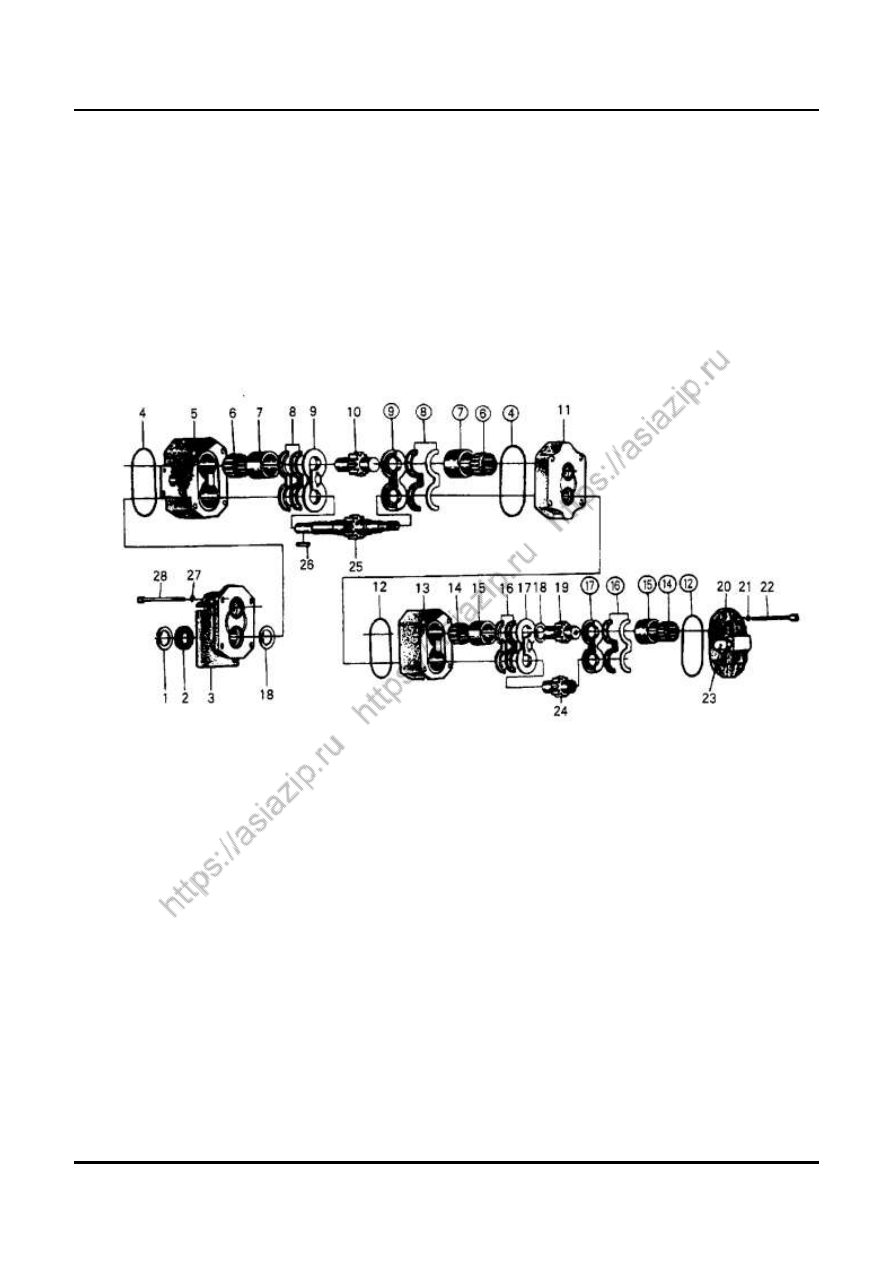

双联泵
TANDEM GEAR PUMP









  D9

版权所有  不得翻印

         44

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



弹性挡圈

ELASTIC SNAP RING

1



2



油封

OIL SEAL

2



3



前盖

FRONT COVER

1



4



密封圈

SEALING

2



5



前泵体

FRONT PUMP BLOCK

1



6



轴承

BEARING

4



7



轴套

SLEEVE

4



8



密封件

SEALING

2



9



侧板

SIDE PLATE

2



10



从动齿轮轴

DREVEN GEAR SHAFT

1



11



中间体

MIDDLE PART

1



12



矩形密封圈

RECTANGULAR SEAL RING

2



13



泵体

PUMP BLOCK

1



14



轴承

BEARING

4



15



轴套

SHAFT SLEEVE

4



16



密封件

SEALING

2



17



侧板

SIDE PLATE

2



18



弹性挡圈

ELASTEC SNAP RING

1



19



从动齿轮

DRIVEN GEAR

1



20



后盖

REAR COVER

1



21



弹性垫圈

ELASTIC WASHER

4



22



螺栓

BOLT

4



23



溢流阀

RELIEF VALVE

1



24



主动齿轮

DRIVE GEAR

1



25



主动齿轮轴

DRIVE GEAR SHAFT

1



26



平键

FLAT KEY

1



27



弹性垫圈

ELASTIC WASHER

4



28



内六角圆柱螺钉

BOLT

4


































  D10

版权所有  不得翻印

         45

                                         山东临工

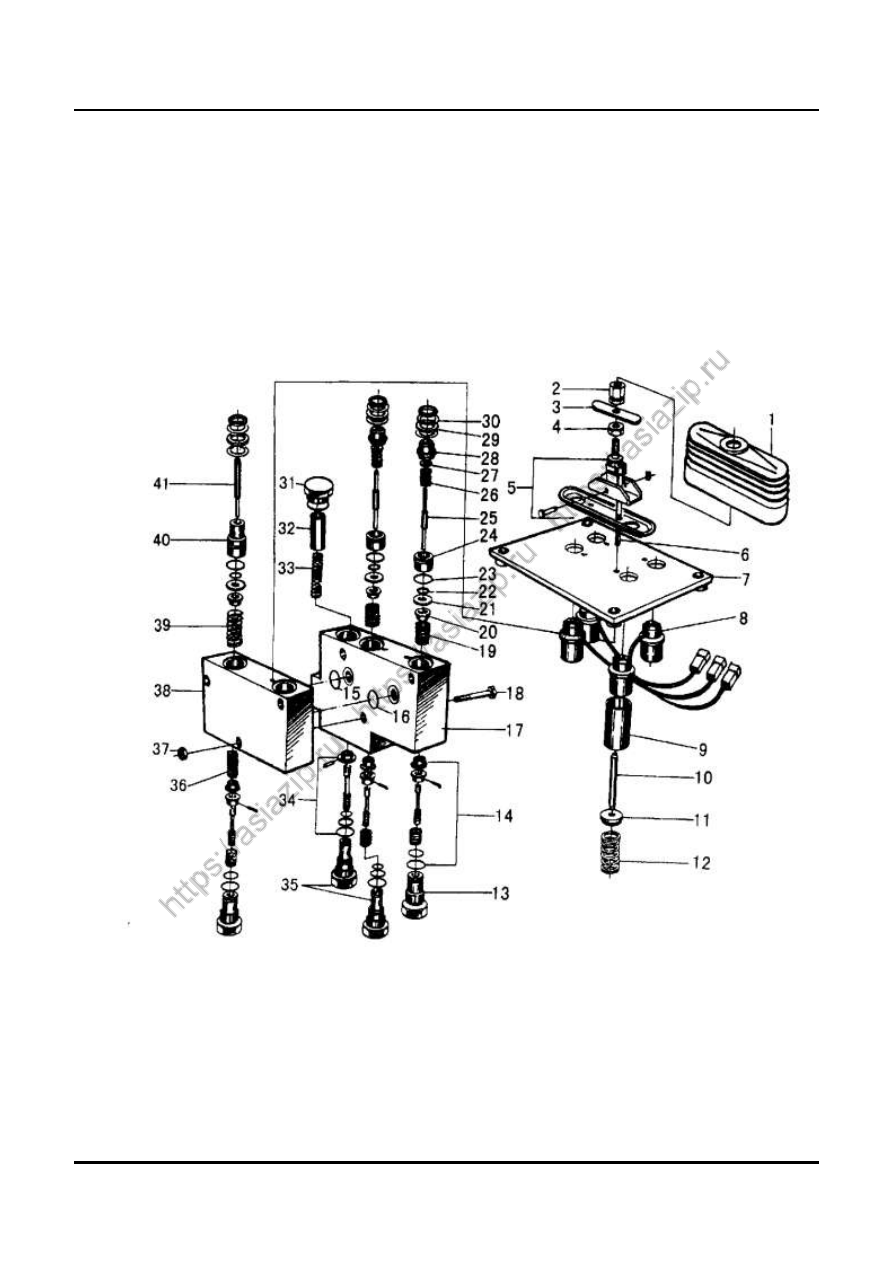

先导阀总成
PRIORITY VALVE







  D10

版权所有  不得翻印

         46

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



橡胶罩

RUBBER COVER

2



2



螺纹座

THREAD RETAINER

2



3



压板

PIVOT PLATE

2



4



螺母

NUT

2



5



压销组

CLAMP PIN GROUP

2



6



固定螺栓

SET BOLT

4



7



固定板

SET PLATE

1



8



线圈总成

COIL ASSEMBLY

4



9



弹簧导管

SPRING GUIDE

4



10



挺柱

PLUNGER

4



11



弹簧座

SPRING RETAINER

4



12



回位弹簧

RETURNING SPRING

4



13



阀座

VALVE SEAT

3



14



计量阀芯

METERING VALVE STEM

4



15



密封圈

SEALING RING

1



16



密封圈

SEALING RING

1



17



举升联阀体

VALVE BOLCK ,LIFTING PORTION

1



18



螺栓

BOLT

1



19



计量弹簧

METERING SPRING

2



20



垫弹座

RETAINER

8



21



垫片

SPACER

4



22



密封圈

SEALING RING

4



23



密封圈

SEALING RING

4



24



法兰

FLANGE

2



25



压杆

PUSH ROD

2



26



弹簧

SPRING

2



27



垫片

SPACER

2



28



导向座

GUIDE RETAINER

2



29



垫片

SPACER

8



30



绝缘片

ISOLATOR

8



31



螺塞

THREAD PLUG

1



32



弹簧导管

SPRING GUIDE

1



33



弹簧

SPRING

1



34



计量阀芯

METERING VALVE STEM

1



35



阀芯

VALVE SEAT

2



36



弹簧

SPRING

2



37



螺母

NUT

3



38



转斗联阀体

VALVE BOLCK ,TILTTING PORTION

1



39



弹簧

SPRING

2



40



导向座

GUIDE RETAINER

2



41



压杆

PUSH ROD

2

























E

油箱



TANK




























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



E1

版权所有  不得翻印





47

                                           山东临工

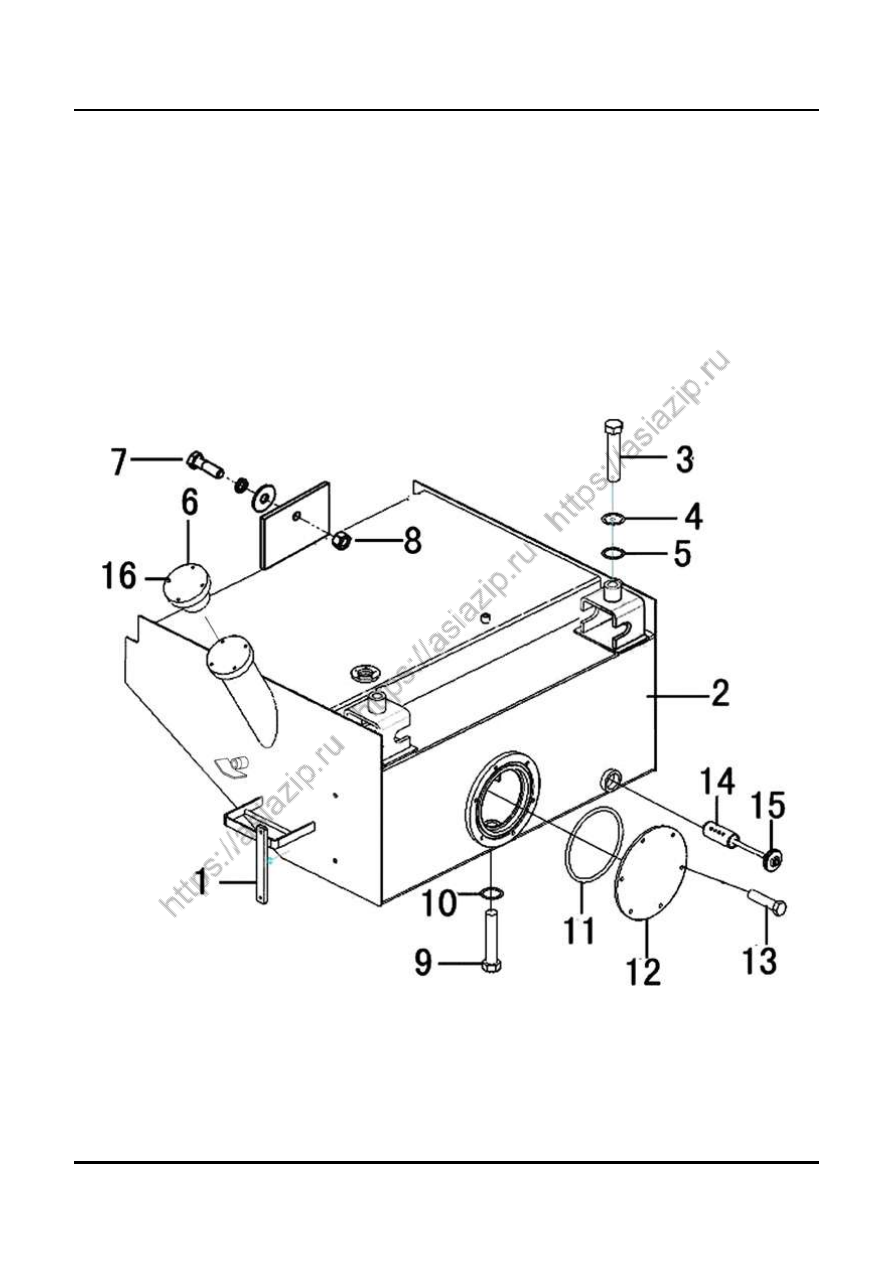

燃油箱总成
FUEL TANK ASSEMBLY














E1

版权所有  不得翻印

 48

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000093

液位计 YWZ-200

FUEL LEVEL GAUGE YWZ-200

1



2

2902000002

燃油箱体

FUEL TANK

1



3

4011000529

螺栓 GB5785-M24*2*130EpZn-8.8  BOLT GB5785-M24*2*130 EpZn -8.8  2



4

4015000187

垫圈 GB96.1-24EpZn-300HV

WASHER GB96.1-24EpZn-300HV

3



5

4015000031

垫圈 GB93-24-65Mn

WASHER GB93-24-65Mn

3



6

4120000081

液压空气过滤器 QUQ2.5b

STRAINER QUQ2.5b

1



7

4011000567

螺栓 GB5785-M24*2*80-8.8

BOLT GB5785-M24*2*80-8.8

1



8

4013000042

螺母 GB6171-M24*2EpZn-8

BOLT GB6171-M24*2EpZn-8

1



9

4030000143

螺塞 JB1000-M27*2EpZn-35

PLUG JB1000-M27*2EpZn-35

1



10

4015000091

垫圈 JB982-27

WASHER JB982-27

1



11

4030000084

O 形圈 GB3452.1-200*7.00G

O-RING GB3452.1-200*7.00G

1



12

2902000004

盖板

PLATE

1



13

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

6



14

2902000005

滤油器总成

STRAINER ASS'Y

1



15

2902000006

垫圈

WASHER

1



16

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4


































E2

版权所有  不得翻印

          49

                                         山东临工

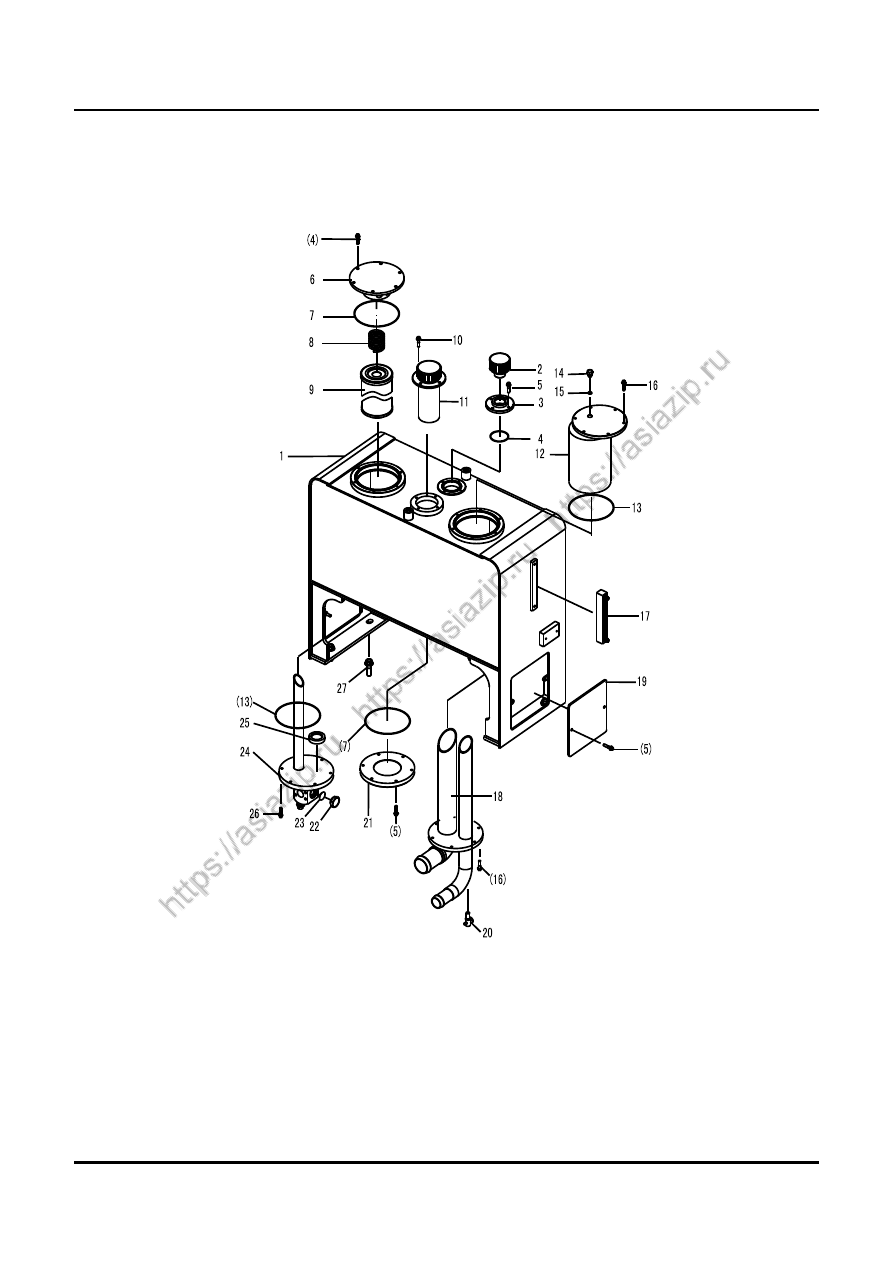

液压油箱总成
HYDRAULIC TANK ASSEMBLY






E2

版权所有  不得翻印

         50

                                        山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2910000002  液压油箱体

HYDRAULIC TANK

1



2

4120001088  换气过滤器 L1.00807-31

GAS-EXCHANGE FILTER L1.00807-51

1



3

2910000003  法兰盖

FLANGE CAP

1



4

4030000233  O 形圈 GB3452.1-65*3.55G

O-RING GB3452.1-65*3.55G

1



5

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

24



6

2910000004  回油法兰盖

FLANGE CAP

1



7

4030000232  O 形圈 GB3452.1-170*3.55G

O-RING GB3452.1-170*3.55G

2



8

2910000005  弹簧

SPRING

1



9

2910000006  回油滤芯

STRAIN CORE

1



10

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



11

4120000452  加油滤芯 SFM-323M

OIL-SUPPLYING STRAIN CORE SFM-323M

1



12

2910000007  吸油上部法兰

OIL-SUCTION STRAIN CORE

1



13

4030000177  O 形圈 GB3452.1-206*5.30G

O-RING GB3452.1-206*5.30G

3



14

4041000774  螺塞 LGB153-01422

THREAD PLUG LGB153-01422

3



15

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

3



16

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

8



17

4120000094  液位计 YWZ-200T

OIL LEVEL YWZ-200T

1



18

2910000009  吸油法兰

OIL-SUCTION STRAIN CORE

1



19

2910000010  维修侧板

SIDE BROAD

2



20

4120000099  球阀 MBS216-1/2"

BOLL-VALVE MBS216-1/2"

1



21

2910000036  法兰盖

FLANGE CAP

1



22

4041000508  螺塞 LGB13501824

THREAD PLUG LGB13501824

1



23

4041000768  O 形圈 LGB-11524

O-RING LGB-11524

1



24

2910000874  回油法兰

OIL-RETURN FLANGE

1



25

4190000008  环形磁铁

RING MAGNET

1



26

4011000164  螺栓 GB16674-M10*35EpZn-8.8

BOLT GB16674-M10*35EpZn-8.8

16



27

4011000449  螺栓 GB16674-M16*35EpZn-8.8

BOLT GB16674-M16*35EpZn-8.8

4

















F

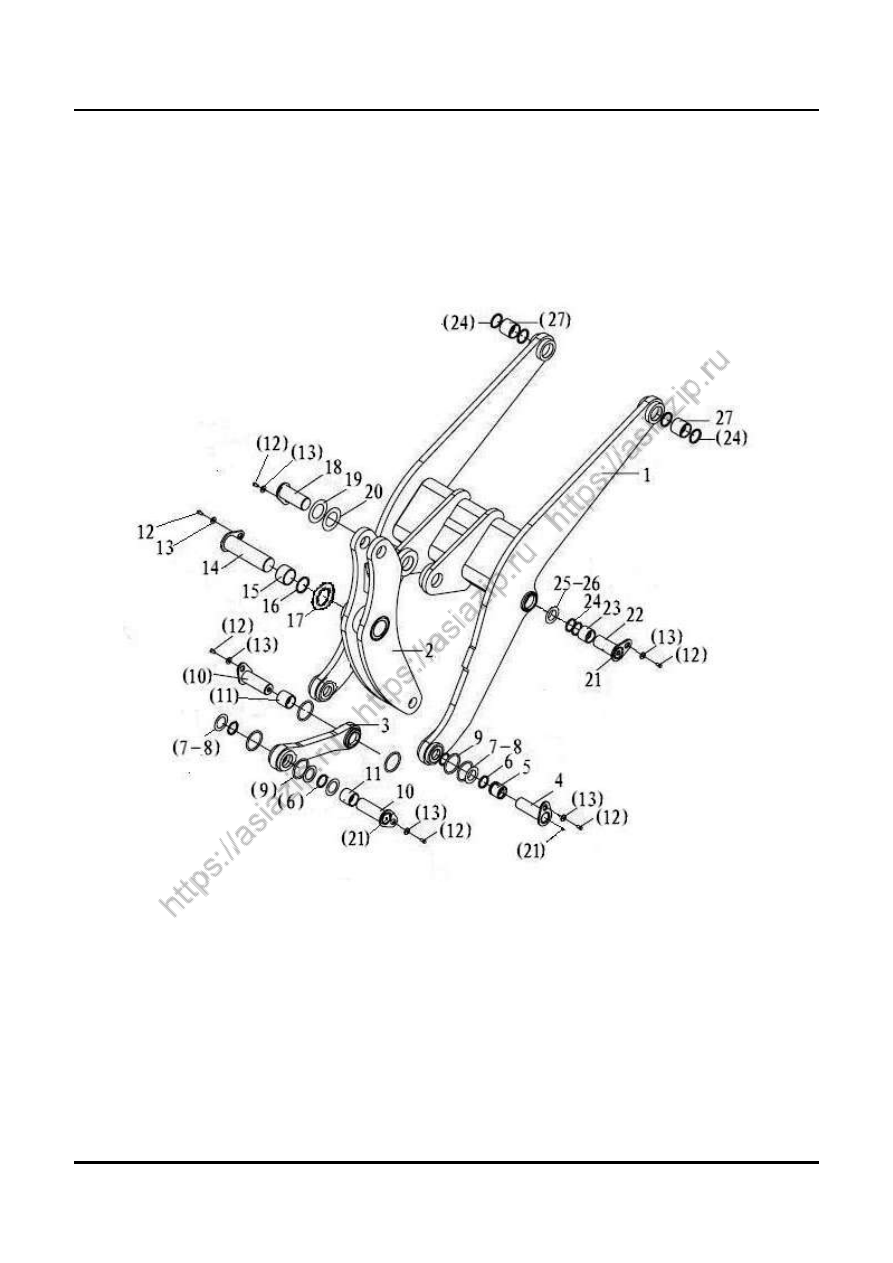

工作装置



WORKING EQUIPMENT




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



F1

版权所有  不得翻印

         51

                                          山东临工



工作装置
WORKING EQUIPMENT






















содержание      ..      1      2      3      ..
