LG968 Фронтальный погрузчик. Каталог запчастей - часть 1



  LG968 轮式装载机

  零部件图册

   LG968 WHEEL LOADER PARTS CATALOG





























山 东 临 工 工 程 机 械 有 限 公 司

 SHANDONG LINGONG CONSTRUCTION MACHINERY CO.,LTD.

































































LG968 轮 式 装 载 机  零部件图册

  LG968 WHEEL LOADER PARTS CATALOG

2007 年 7 月  第 1 版     第 1 次印刷

2007-07    Version1   Printed 1

山

东

临

工

工

程

机

械

有

限

公

司

S H A N D O N G   L I N G O N G   C O N S T R U C T I O N   M A C H I N E R Y   C O . , L T D

地址：中国·临沂经济开发区临工工业园

Add：Lingong Industry Park,Linyi Economic Development Zone,Shandong,china

电话：86-0539-8785688                       Tel： 86-0539-8785617

传真：86-0539-8785671                       Fax： 86-0539-8785618

技术服务：86-0539-8785800                   Web：www.sdlg.cn

前言





FOREWORD

LG968

型轮式装载机零部件图册，

是为了便于用户在使用、维修和保养等
工作中的方便而绘制的，以供在使用过
程中查阅及参考，也可帮助用户了解本
车的结构和装配关系。发动机另有专用
的零部件图册，故本书未再绘出。



本图册按各总成及结构布局绘制

出了各零部件的图形及相互装配关系。
凡装机后不可拆卸的部件（焊接件、铆
合件），一般只标出部件代号，不另列
其组成零件，明细表采用中英文对照编
排。



本图册按照配置为上柴发动机

、

定

轴式变速箱

、

钳盘式制动桥

、

先导操纵

的现行产品编绘，同类机型可以此为参
照。随着科技的进步和生产水平的提
高，产品将会不断改进，故本图册的内
容将会有部分与以后的产品不一致，如
有变动恕不通知，因此，敬请用户在定
购零部件时，指明所购整车的出厂日期
和编号。










编者



2007

年

7

月









THIS PART LIST OF LG968 WHEEL LO-

ADER ISINTENTED AS A CONSULTATION
REFERENCE FOR THE USERS

’

USING THE

MACHINE,AND TO HELP THEM REPAIR AND
MAINTAIN  THE  LOADERS,IT  CAN  ALSO
HELP THE USERS TO BE FAMILIAR WITH
THE CONSTRUCTION AND ASSEMBLY RELA-
TION OF THE MACHINE. THE ENGINE HAS-
ITS OWN PART LIST WITHIT .SO THIS
BOOK  DOES  NOT  CONTAIN  THE  ENGING
PART LIST.

THE PART LIST CONTAINS THE PA-

RTDRAWINGS OF DEFERENT ASSEMBLIES,
SHOWING THE SHAPE OF THE PARTS AS
WELL AS THE ASSEMBLING RELATION .
THE  COMPONENTS  WHICH  CAN  NOT  BE
TAKEN APART(LIE THE WELDMENT ORRI-
VETED  ASSEMBLIES)ARE  INDICA-TEED
ONLY  BY  THEIR  COMPONET  NUMBERS
WITH-OUT THE CONSISTING PART NUM-
BERS .THE NAME LIST SHOWS THE PART
NUMBERS,PART NAMES,AS WELL AS QUAN-
TITIES.ALTERMATIONS IN DESIGN ARE
NECESSARILY  WITH  THE  THECHNICAL
DEVELOPMENT,THEREFORE,SPECIFICATI
ONS ARE SUBJECT TO CHANGE WITHOUT
NOTICE BEFORE THE LIST BEINE REVIC-
ED ,AND WHEN ORDING SPARE PARTS.
USERS ARE KINGLY REQUSETED TO IN-
FORMUS.THE MANUFACTURING DATE AND
BATCH NUMBER OF THE WHEEL LOADER.




                  THE COMPILER
                     2007.7



目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

1

A．发动机系统
A．DIESEL ENGINE SYSTEM

A1 发动机系统 …………………………………………………………………………………………………（1）
A1 DIESEL ENGINE SYSTEM………………………………………………………………………………………（2）



A2 油门操纵机构   ……………………………………………………………………………………………（3）



A2 GOVERNOR CONTROL SYSTEM …………………………………………………………………………………（4）



A3 散热器总成   ………………………………………………………………………………………………（5）



A3 RADIATOR ASS

’

Y ……………………………………………………………………………………………（6）



B．变速箱系统
B．TRANSMISSION SYSTEM

B1 变速箱系统 …………………………………………………………………………………………………（7）
B1 TRANSMISSION SYSTEM …………………………………………………………………………………… （8）

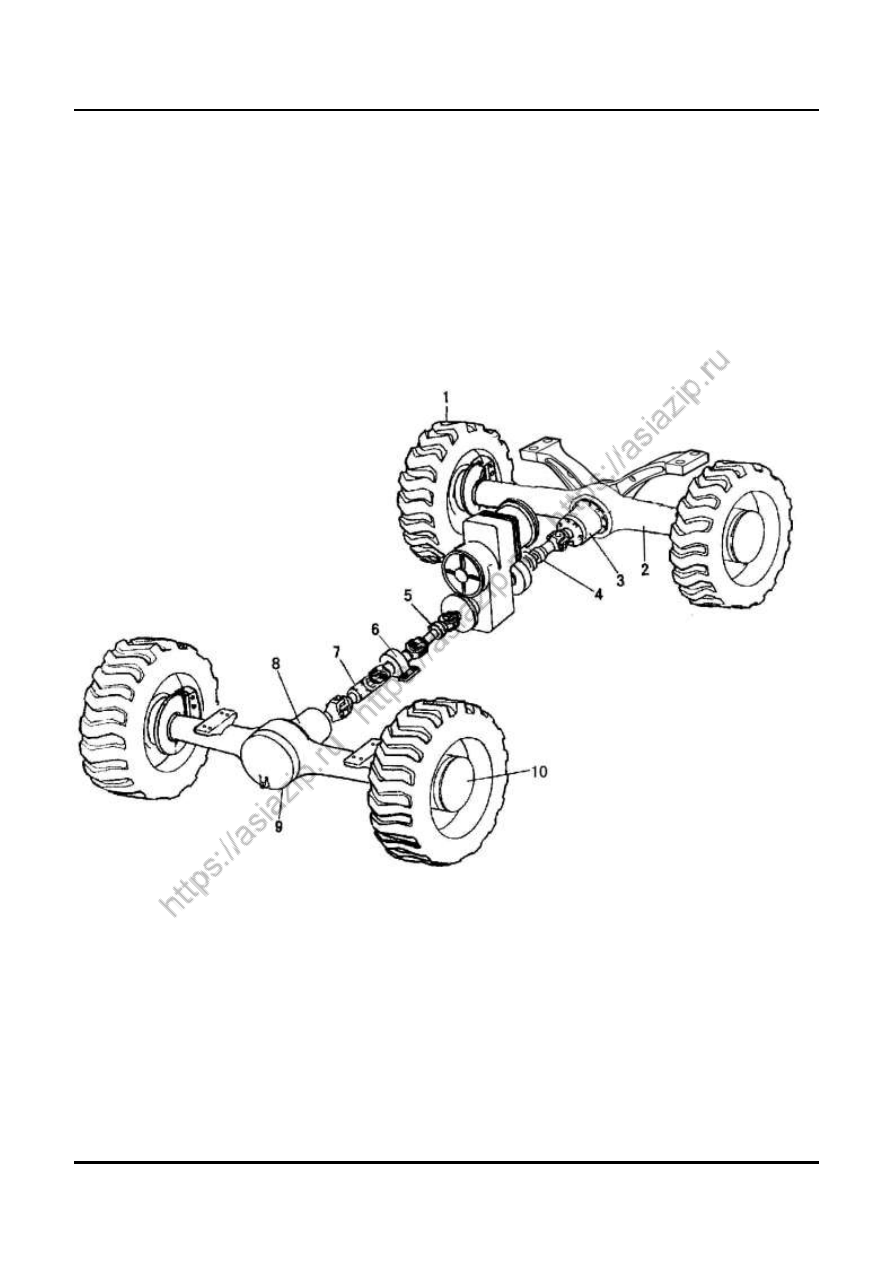

C．驱动桥系统
C．AXLE SYSTEM

C1 驱动桥系统 …………………………………………………………………………………………………（9）



C1 AXLE ASSEMBLY  ……………………………………………………………………………………………（10）

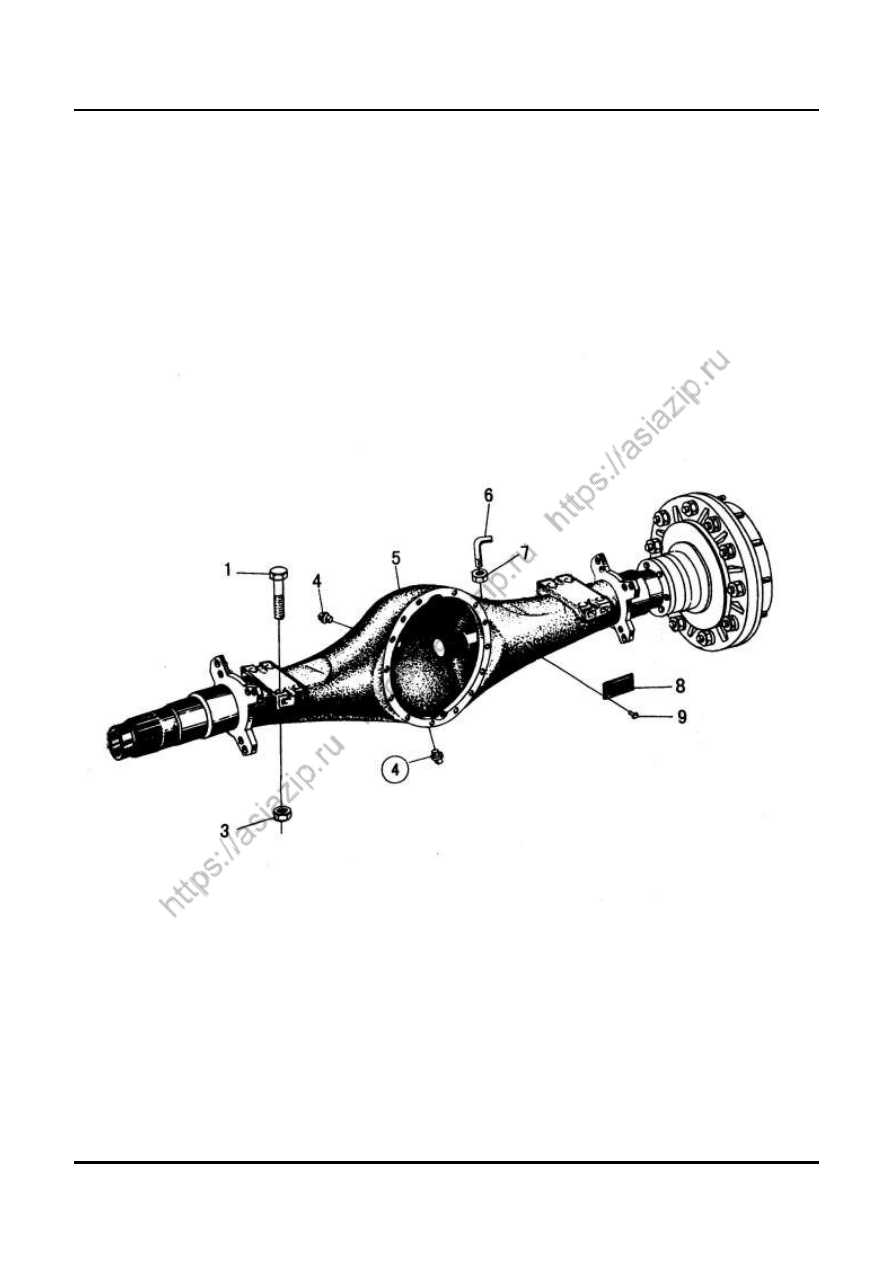

C2 前桥壳总成…………………………………………………………………………………………………（11）



C2 FRONT AXLE ASSEMBLY………………………………………………………………………………………（12）

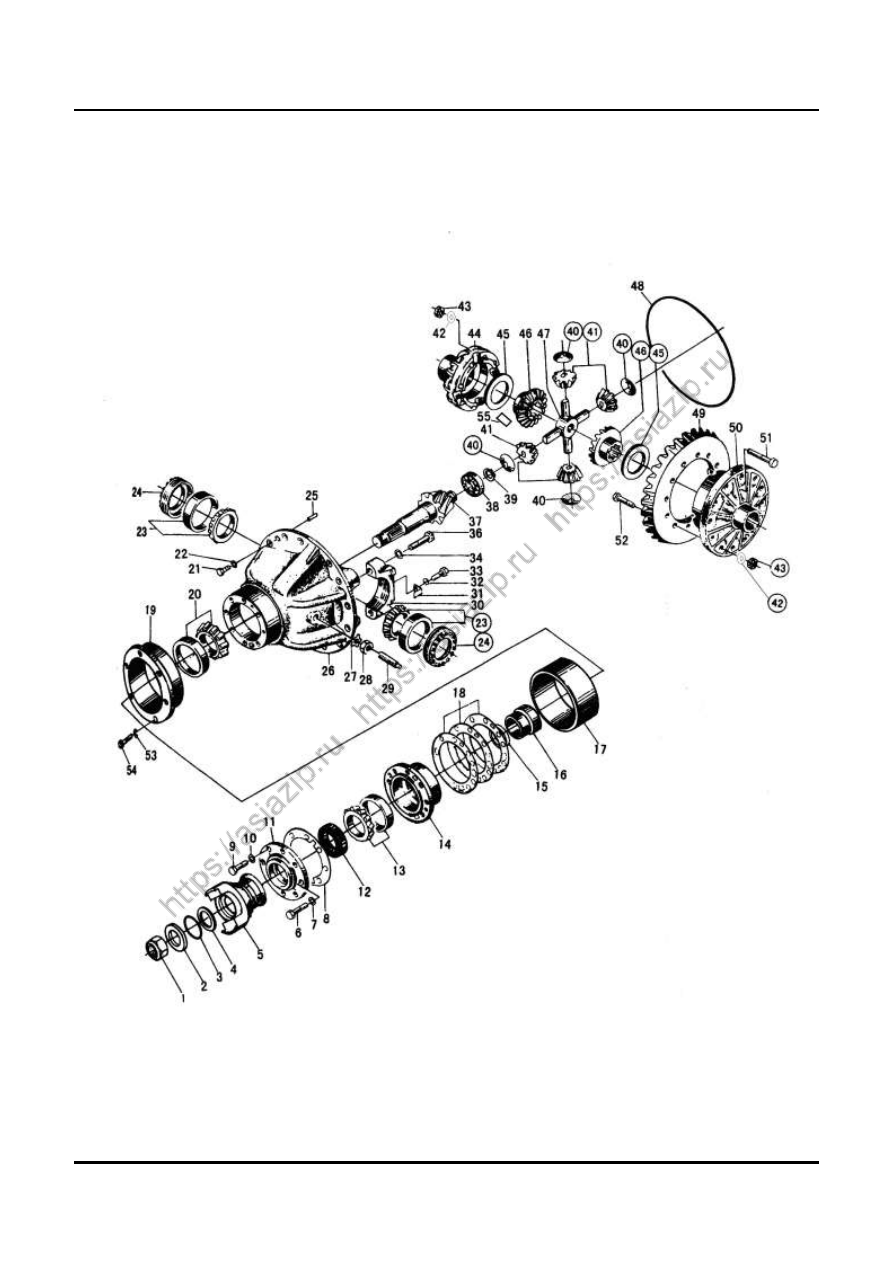

C3 前主传动总成………………………………………………………………………………………………（13）
C3 FRONT AXLE ASSEMBLY  ………………………………………………………………………………… （14）



C4 后桥壳总成………………………………………………………………………………………………  （15）



C4 REAR AXLE ASSEMBLY………………………………………………………………………………………（16）

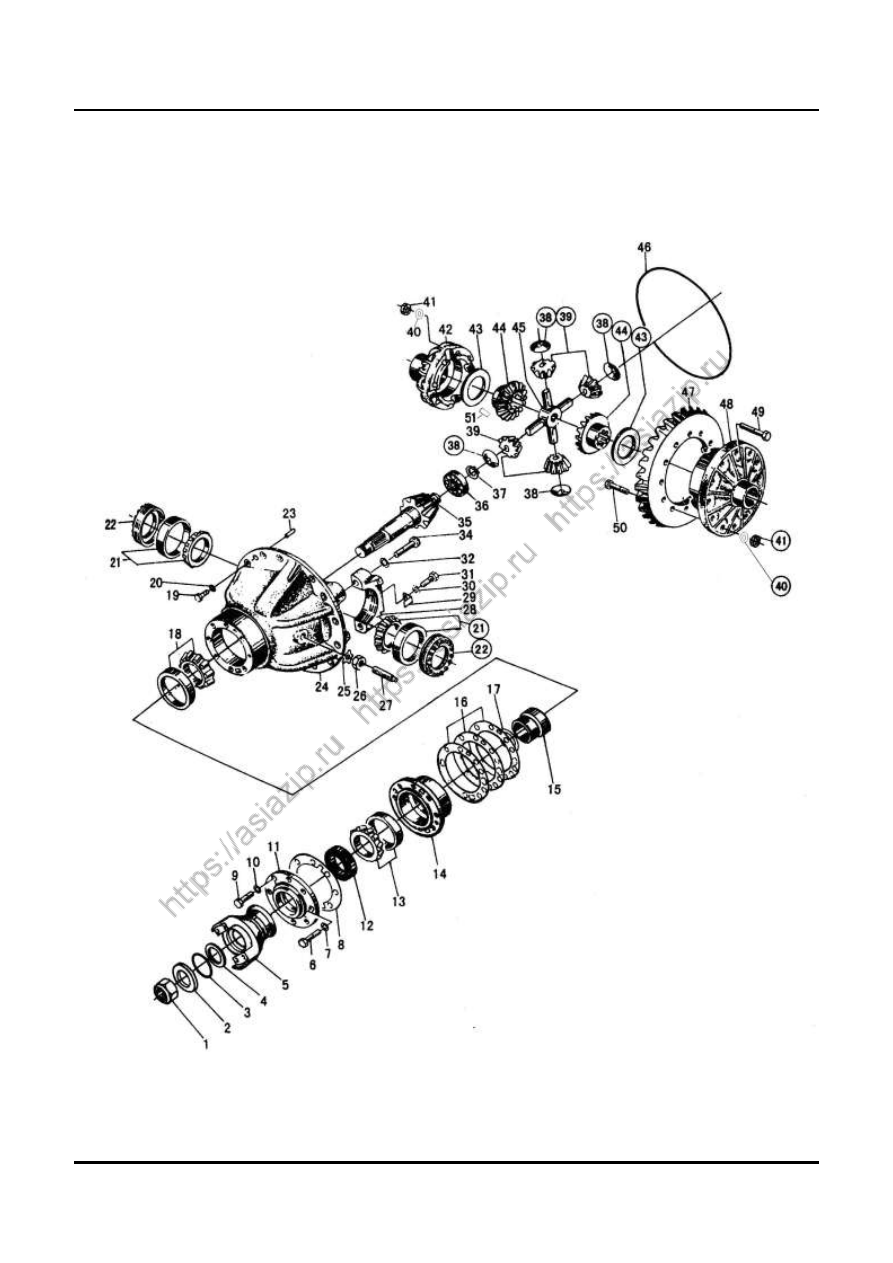

C5 后主传动总成………………………………………………………………………………………………（17）
C5 REAR AXLE ASSEMBLY  ……………………………………………………………………………………（18）



C5 后主传动总成………………………………………………………………………………………………（19）
C5 REAR AXLE ASSEMBLY  ……………………………………………………………………………………（20）

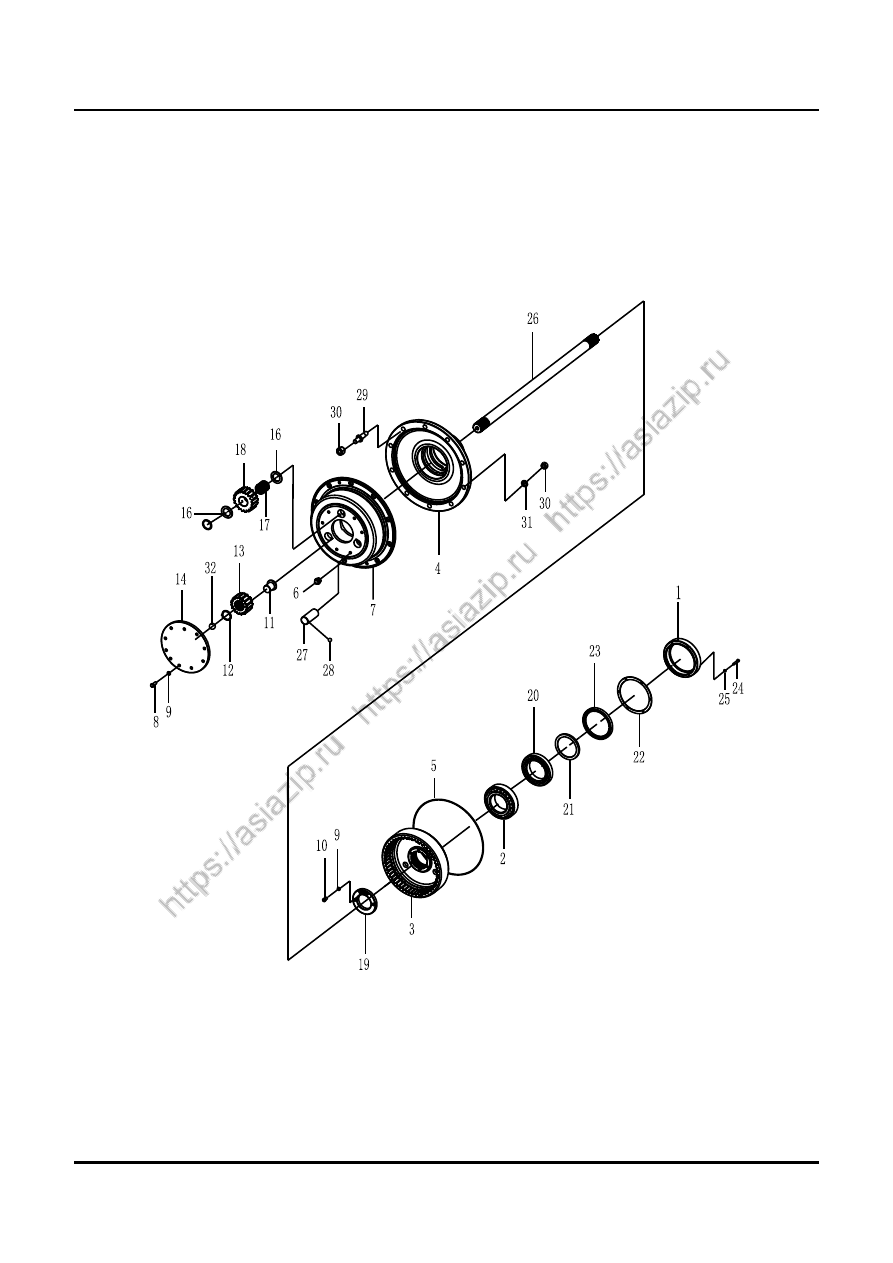

C6 轮边减速器总成  …………………………………………………………………………………………（21）



C6 FINAL DRIVE ASSEMBLY……………………………………………………………………………………（22）



C7 轮胎轮辋总成 ………………………………………………………………………………………………(23)
C7 RIM AND TYRE ASSEMBLY ………………………………………………………………………………… (24)

D．工作装置液压系统
D．IMPLEMENT HYDRAULIC SYSTEM

D1 工作泵总成  ………………………………………………………………………………………………（25）



D1 WORKING PUMP ASSEMBLY……………………………………………………………………………………（26）



D2 液压操纵总成  ……………………………………………………………………………………………（27）



D2 HYDRAULICALLY CONTROLLED ASSEMBLY……………………………………………………………………（28）



D2 液压操纵总成  ……………………………………………………………………………………………（29）



D2 HYDRAULICALLY CONTROLLED ASSEMBLY……………………………………………………………………（30）



D3 举升缸总成…………………………………………………………………………………………………（31）



D3 LIFTING CYLINDER ASSEMBLY………………………………………………………………………………（32）



D4 转斗缸总成…………………………………………………………………………………………………（33）



D4 DUMP CYLINDER ASSEMBLY…………………………………………………………………………………（34）



D5 工作齿轮泵 …………………………………………………………………………………………………（35）



D5 WORKING GEAR PUMP…………………………………………………………………………………………（36）



D6 转斗油缸  …………………………………………………………………………………………………（37）





目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

2

D6 DUMP CYLINDER ……………………………………………………………………………………………（38）



D7 动臂油缸  …………………………………………………………………………………………………（39）



D7 LIFT ARM CYLINDER ………………………………………………………………………………………（40）
D8 多路阀………………………………………………………………………………………………………（41）



D8 MULTIPLEDIRECTIONALCONTROLVALVE ……………………………………………………………………（42）



D9 双联泵………………………………………………………………………………………………………（43）



D9 TANDEM GEAR PUMP…………………………………………………………………………………………（44）



D10 先导阀总成…………………………………………………………………………………………………（45）



D10 PRIORITY VALVE ………………………………………………………………………………………… （46）



E．油箱
E．TANK

E1 燃油箱总成  ………………………………………………………………………………………………（47）



E1 FUEL TANK ASSEMBLY ………………………………………………………………………………………（48）



E2 液压油箱总成………………………………………………………………………………………………（49）



E2 HYDRAULIC TANK ASSEMBLY ………………………………………………………………………………（50）



F．工作装置
F．WORKING EQUIPMENT

F1 工作装置  …………………………………………………………………………………………………（51）



F1 WORKING EQUIPMENT ………………………………………………………………………………………（52）



F2 铲斗总成  …………………………………………………………………………………………………（53）



F2 BUCKET ASSEMBLY …………………………………………………………………………………………（54）



G．转向系统
G．STEERING SYSTEM

G1 转向泵总成…………………………………………………………………………………………………（55）



G1 STEERING PUMP ASSEMBLY …………………………………………………………………………………（56）



G1 转向器总成…………………………………………………………………………………………………（57）



G1 STEERING GEAR ASSEMBLY……………………………………………………………………………………（58）



G1 转向缸总成…………………………………………………………………………………………………（59）



G1 STEERING CYLINDER ASSEMBLY………………………………………………………………………………（60）



G2 转向器  ……………………………………………………………………………………………………（61）



G2 STEERING GEAR ……………………………………………………………………………………………（62）



G3 转向油缸  …………………………………………………………………………………………………（63）



G3 STEERING CYLINDER ………………………………………………………………………………………（64）



H．制动系统
H．BRAKE SYSTEM

H1 行车制动系统………………………………………………………………………………………………（65）



H1 SERVICE BRAKE SYSTEM ……………………………………………………………………………………（66）



H2 盘式制动器  ………………………………………………………………………………………………（67）



H2 DISC BRAKE…………………………………………………………………………………………………（68）



H3 储气罐、制动阀、油水分离器……………………………………………………………………………（69）



H3 AIR RESERVOIR、BRAKE CONTROL VALVE、AIR DRYER……………………………………………………（70）



H4 加力泵总成  ………………………………………………………………………………………………（71）



H4 BRAKE BOOSTER ……………………………………………………………………………………………（72）



H5 驻车制动系统………………………………………………………………………………………………（73）



H5 PARKING BRAKE SYSTEM ……………………………………………………………………………………（74）





目录  CONTENTS



 版权所有 不得翻印                                                                                 山东临工

3

I．车架
I．FRAME

I1 前车架总成 ……………………………………………………………………………………………… （75）



I1 FRONT FRAME ………………………………………………………………………………………………（76）



I2 后车架总成…………………………………………………………………………………………………（77）



I2 REAR FRAME…………………………………………………………………………………………………（78）



I3 配重铁总成…………………………………………………………………………………………………（79）



I3 COUNTER WEIGHT……………………………………………………………………………………………（80）



J．驾驶室
J．CAB GROUP

J1 驾驶室总成…………………………………………………………………………………………………（81）



J1 CAB GROUP …………………………………………………………………………………………………（82）



J2 驾驶室内饰 ……………………………………………………………………………………………… （83）



J2 CAB INTERIOR DECORATION ………………………………………………………………………………（84）



J3 座椅支架总成………………………………………………………………………………………………（85）



J3 SEAT ASSEMBLY …………………………………………………………………………………………… （86）



K．覆盖件系统
K．COVER SYSTEM

K1 发动机罩总成 …………………………………………………………………………………………… （87）



K1 HOOD OF DIESEL ENGINE ASSEMBLY…………………………………………………………………………（88）



K2 左台架总成 ……………………………………………………………………………………………… （89）



K2 LEFT BENCH GROUP  ………………………………………………………………………………………（90）



K3 右台架总成 ……………………………………………………………………………………………… （91）



K3 RIGHT BENCH GROUP ………………………………………………………………………………………（92）



K4 左、右灯架…………………………………………………………………………………………………（93）



K4 LEFT RIGHT LAMP FRAME…………………………………………………………………………………（94）
K5 左右前挡泥瓦 …………………………………………………………………………………………… （95）
K5 LEFT RIGHT FRANT RENDER…………………………………………………………………………………（96）



L．空调系统
L．AIR CONDITIONER SYSTEM

L1 空调系统……………………………………………………………………………………………………（97）



L1 AIR CONDITIONER SYSTEM…………………………………………………………………………………（98）



M．电气系统
M．ELECTRIC SYSTEM

M1 电气系统……………………………………………………………………………………………………（99）



M1 ELECTRIC SYSTEM …………………………………………………………………………………………（100）













A

发动机系统



DIESEL ENGINE SYSTEM















































山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

A1

版权所有  不得翻印

        1

                                            山东临工

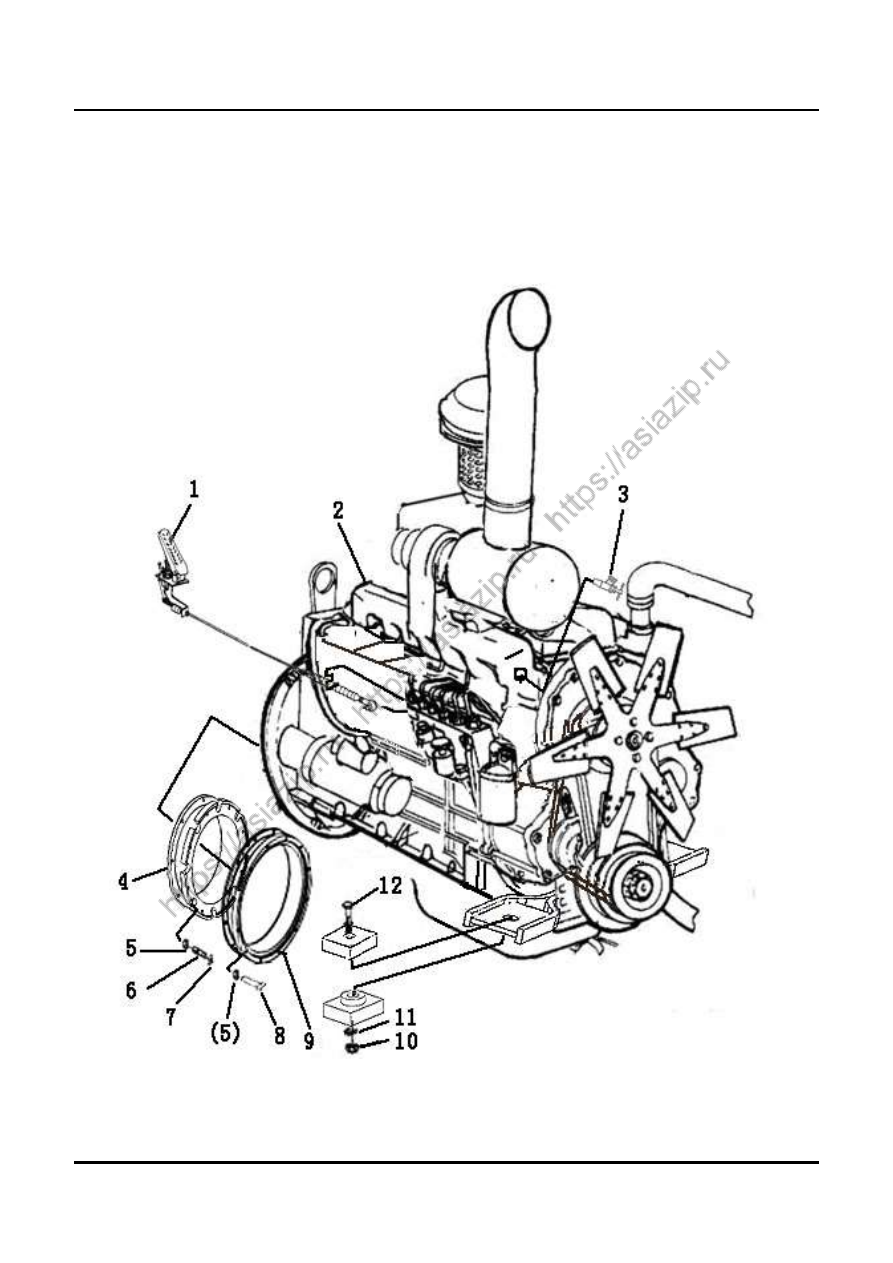

发动机系统
DIESEL ENGINE SYSTEM











A1

版权所有  不得翻印

 2

                                            山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2901000752  油门操纵机构

GOVERNOR CONTROL SYSTEM

1



2

4190000536  发动机总成 C6121ZG20（C6ZG20e）



DISESEL

ENGINE

SYSTEM

C6121ZG20

（C6ZG20e）

1



3

4120000067  暖风机水阀 LG12-NFJSF

VALVE OF WATER LG12-NFJSF

2



4

2901001206  飞轮过渡

 FLY WHEEL TRANSITION

1



5

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

28



6

4012000021  螺柱 GB899-AM10*1-M10*35-8.8

DOUBLE

END

BOLT

GB899-AM10*1-M10*35-8.8

8



7

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

16



8

4011000085  螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

12



9

2901001207  飞轮壳过渡

FLY WHEEL COVER TRANSITION

1



10

4013000021  螺母 GB6170-M24EpZn-8

NUT GB6170-M24EpZn-8

2



11

4015000167  垫圈 GB97.1-24EpZn-300HV

WASHER GB97.1-24EpZn-300HV

2



12

4011000387  螺栓 GB5782-M24*130EpZn-8.8

BOLT GB5782-M24*130EpZn-8.8

2







A2

版权所有  不得翻印

 3

                                           山东临工

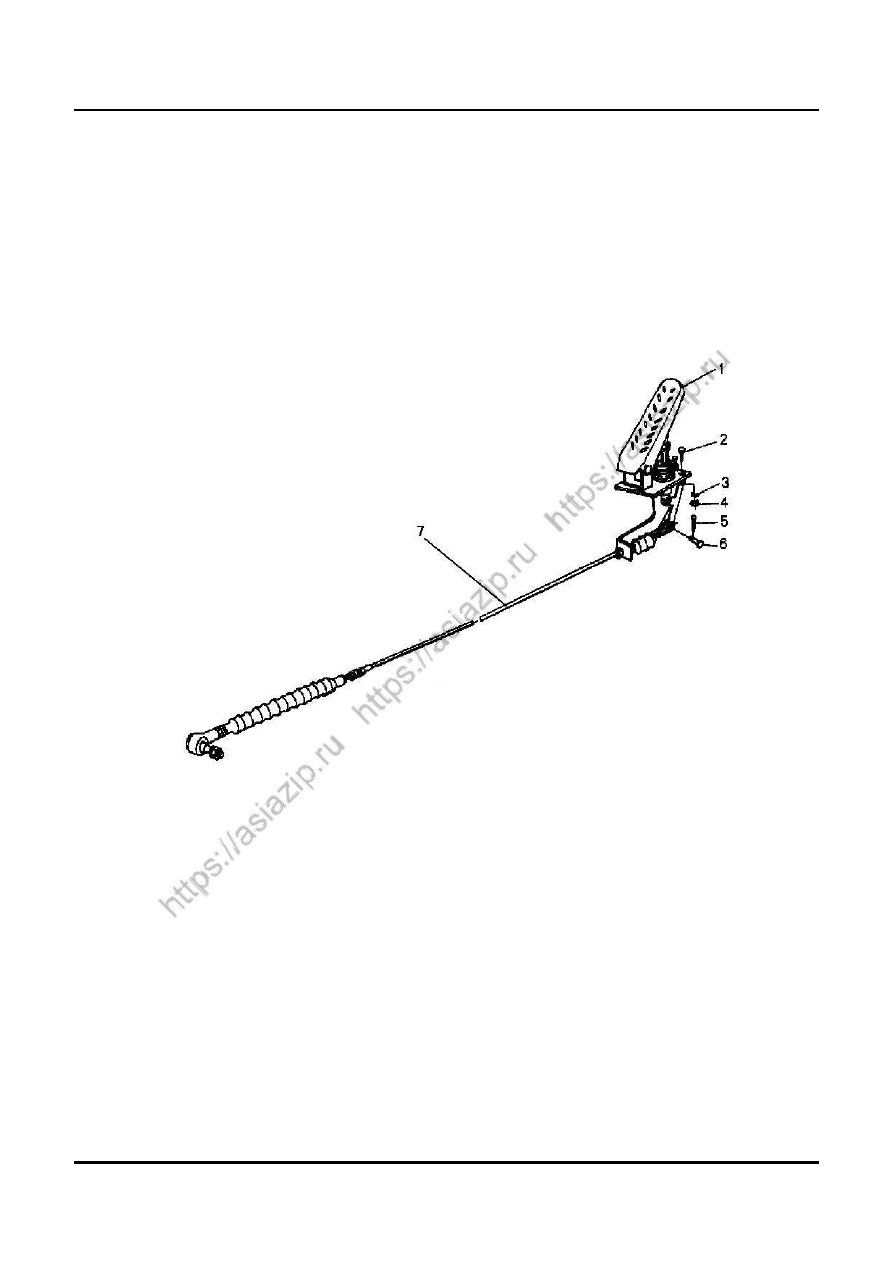

油门操纵机构
GOVERNOR CONTROL SYSTEM










A2

版权所有  不得翻印

 4

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000096

油门踏板 ZY75-00

ACCELERATOR PEDAL ZY75-00

1



2

4011000101

螺栓 GB5783-M6*20EpZn-8.8

BLOT GB5783-M6*20EpZn-8.8

3



3

4015000035

垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

3



4

4013000028

螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

3



5

4016000100

开口销 GB91-2*20EpZn-Q235A

SPLINT

PIN

GB91-2*20EpZn-Q235A

1



6

4016000138

销轴 GB882-B6*22EpZn-35

PIN GB882-B6*22EpZn-35

1



7

2901000755

操纵软轴

CABLE SHAFT

2































A3

版权所有  不得翻印

 5

                                          山东临工

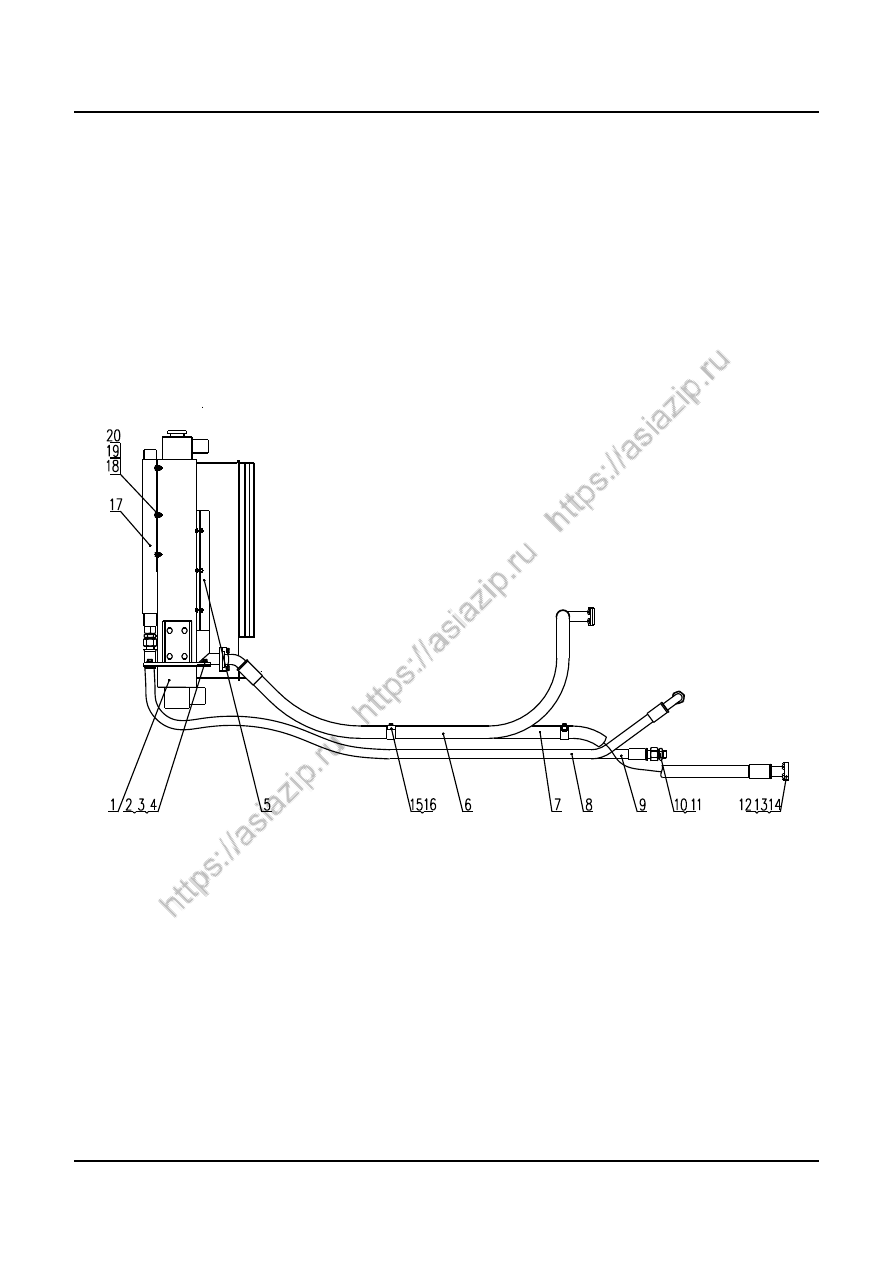

散热器总成
RADIATOR ASS

’

Y







A3

版权所有  不得翻印

 6

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000341  散热器总成

RADIATOR ASS'Y

1



2

4011000092  螺栓 GB5783-M12*50EpZn-8.8

BOLT GB5783-M12*50EpZn-8.8

4



3

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

4



4

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

4



5

4120000597  液压油散热器 B1294

HYDRAULIC OIL RADIATOR B1294

1



6

2903000002  散热器回油胶管

OIL RETURN PIPE OF RADIATOR

1



7

4041000058  软管 LGB161-014243

TUBE LGB161-014243

1



8

2903000753  变速箱至冷却器油管

OIL TUBE FROM TRANSMISSION TO COOLER

1



9

2903000752  冷却器至变速箱油管

OIL TUBE FROM COOLER TO TRANSMISSION

1



10

2903000827  接头体

JIONT

1



11

4015000073  垫圈 JB1002-30-T2

WASHER JB1002-30-T2

4



12

4011000479

螺

栓

GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

16



13

4030000130  O 形圈 GB3452.1-47.5*3.55G

O-RING GB3452.1-47.5*3.55G

4



14

4041000011  分体法兰 LGB117-314650

FLANGE LGB117-314650

4



15

4011000458  螺栓 GB16674-M8*20EpZn-8.8

BOLT GB16674-M8*20EpZn-8.8

2



16

2903000004  管夹

CLAMP

2



17

4120001445  传动油散热器 LG958

SHAFTING OIL RADIATOR LG958

1



18

4011000081  螺栓 GB5783-M10*20EpZn-8.8

BOLT GB5783-M10*20EpZn-8.8

6



19

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

6



20

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

6




















A3

版权所有  不得翻印

 6

                                          山东临工


















B

变速箱系统



TRANSMISSION SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

B1

版权所有  不得翻印

 7

                                           山东临工

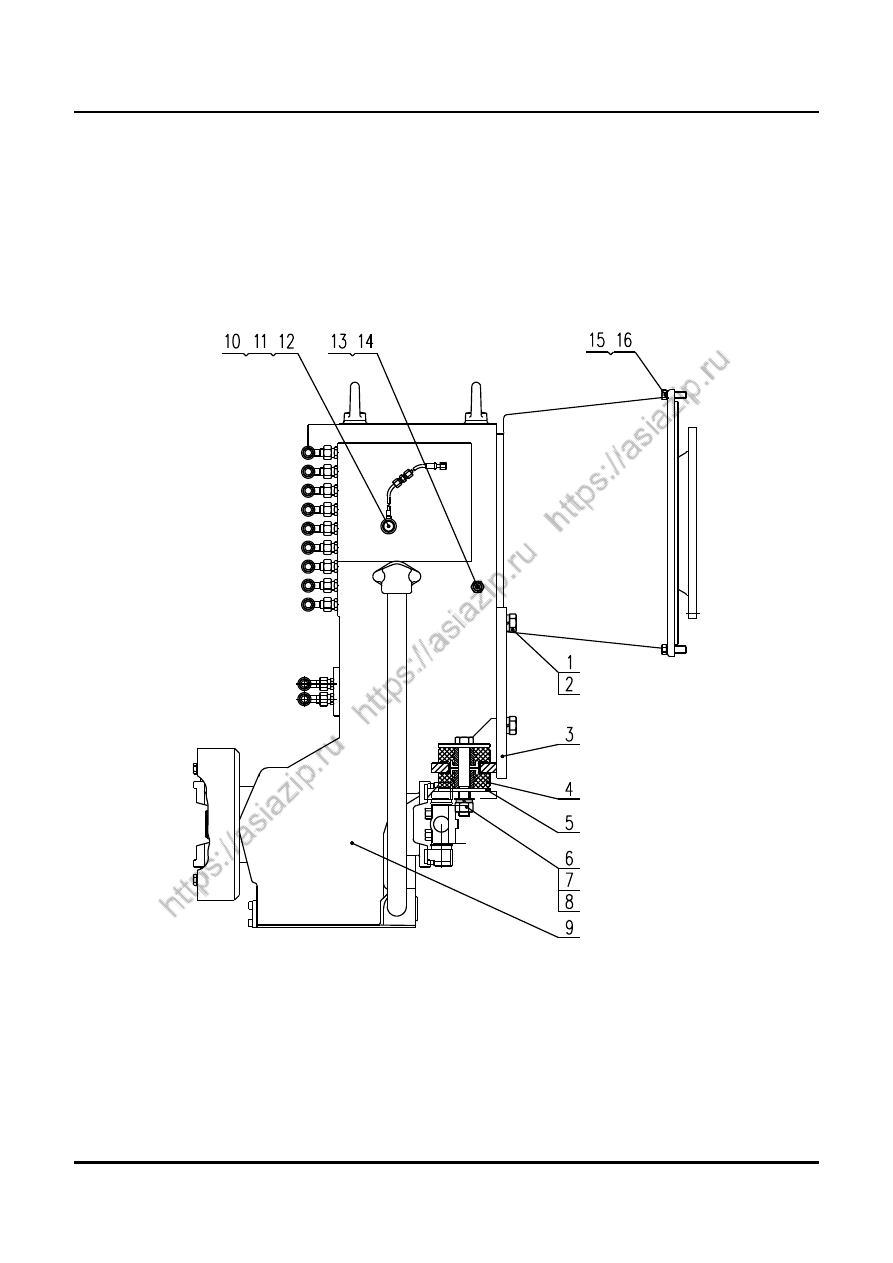

散热器总成
RADIATOR ASS

’

Y









B1

版权所有  不得翻印

 8

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000273

螺栓 GB5783-M20*50EpZn-8.8

BOLT GB5783-M20*50EpZn-8.8

4



2

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

6



3

2905000753

连接座

CONNECTING SEAT

1



4

2905000010

减震块

SHOCK MOUNT

4



5

2905000012

垫圈

WASHER

4



6

4011000236

螺栓 GB5782-M20*130EpZn-8.8

BOLT GB5782-M20*130EpZn-8.8

2



7

4015000176

垫圈 GB97.1-20EpZn-300HV

WASHER GB97.1-20EpZn-300HV

2



8

4013000086

螺母 GB6170-M20EpZn-10

NUT GB6170-M20EpZn-10

2



9

4110000042

变速箱总成 4WG200

TRANSMISSION ASSEMBLY 4WG200

1



10

2905000759

测压油管

PIEZOMETRIC OIL PIPE

1



11

4011000306

螺栓 JB999-M10*1*28EpZn-35

BOLT JB999-M10*1*28EpZn-35

1



12

4015000140

垫圈 JB982-10

WASHER JB982-10

2



13

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

12



14

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

12



15

2905000760

变矩器油温表接头

OIL TEMPERATURE METER JOINT

1



16

4015000231

垫圈 JB6013-14-T2

WASHER JB6013-14-T2

1








































C

驱动桥系统



AXLE SYSTEM

























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

C1

版权所有  不得翻印

      9

                                             山东临工



驱动桥系统
AXLE SYSTEM



C1

版权所有  不得翻印

 10

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4110000006

轮胎 GB2980-23.5-25

TIRE ASSY

4



2

2909000004

后桥壳总成

REAR AXLE ASSEMBLY

1



3

2909000003

后主传动

REAR AXLE MAIN DRIVE

1



4

4110000199

后传动轴

REAR DRIVING SHAFT

1



5

4110000198

中间传动轴

MIDDLE MOTION SHAFT

1



6

2908000003

中间支承

HOLDER

1



7

4110000197

前传动轴

FTRONT DRIVING SHAFT

1



8

2907000006

前主传动

FRONT AXLE MAIN DRIVE

1



9

2907000004

前桥壳总成

FRONT AXLE ASSEMBLY

1



10

4190000237

轮辋

WHEEL FELLONE

4





























C2

版权所有  不得翻印

         11

                                          山东临工



前桥壳总成
FRONT AXLE ASSEMBLY







C2

版权所有  不得翻印

 12

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000011

螺栓

BOLT

8



2











3

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

8



4

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

2



5

2907000004

前桥壳总称

FRONT AXLE HOUSING

1



6

2907000005

透气管

BREATHER PIPE

1



7

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

1



8

4044000001

标牌 LGB402-D-A501

FRONT AXLE BRAND

1



9

4019000012

铆钉 GB827-3*5-BL2

RIVET

4





C3

版权所有  不得翻印

         13

                                          山东临工



前主传动总成
FRONT AXLE MAIN DRIVE ASS

’

Y




C3

版权所有  不得翻印

   14

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000022

垫圈

WASHER

1



3

4030000035

O 形圈 GB3452.1-53*5.30G

O-RING

1



4

2907000024

挡圈

RING SNAP

1



5

2907000023

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000026

密封垫

GASKET

1



9

4011000186

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000025

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000027

轴承座

BEARING SEAT

1



15

2907000028

轴套

SHAFT SLEEVE

1



16

2907000015

调整垫片

ADJUSTING SHIM

3



16

2907000016

调整垫片

ADJUSTING SHIM

4



16

2907000017

调整垫片

ADJUSTING SHIM

5



17

2907000018

垫片

SPACER

2



17

2907000019

垫片

SPACER

2



17

2907000020

垫片

SPACER

3



17

2907000021

垫片

SPACER

3



18

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



19

4011000494

螺栓 GB5786-M16*1.5*45EpZn-8.8

BOLT M16*1.5*45EpZn-8.8

14



20

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

14



21

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



22

2907000035

调整螺母

ADJUSTING NUT

2



23

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



24

2907000032

托架

CARRIER

1



25

2907000031

锁紧片

LOCKING LEAF

1



26

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



27

2907000030

止推螺栓

BOLT

1



28

2907000039

轴承座

CAGE

2



29

2907000040

锁紧片

LOCKING LEAF

2



30

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



31

4011000597

螺栓 GB5786-M10*1*20EpZn-8.8

BOLT GB5786-M10*1*20EpZn-8.8

2



32

2907000130

垫圈

WASHER

4



33











34

2907000952

螺栓

BOLT

4



35

2907000029

主动螺旋伞齿轮（左）

SPIRAL BEVEL GEAR PINION(LEFT)

1



36

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



37

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



38

2907000033

锥齿轮垫片

WASHER THRUST

4



39

2907000034

锥齿轮

GEAR PINION

4



40

2907000951

垫圈

WASHER

20



41

4013000198

螺母 GB6176-M16*1.5-10

NUT GB6176-M16*1.5-10

20



42

2907000043

差速器左壳

LEFT CASE DIFF

1



43

2907000038

半轴齿轮垫片

WASHER THRUST

2



44

2907000037

半轴齿轮

GEAR SIDE

2



45

2907000041

十字轴

SPIDER

1



46

4041000019

O 形圈 LGB308-430*3.5

O-RING LGB308-430*3.5

1



47

2907000045

从动螺旋伞齿轮（右）

LARGE SPRIAL BEVELGEAR (RIGHT)

1



48

2907000036

差速器右壳

RIGHT CASE DIFF

1



49

2907000949

螺栓

BOLT

8



50

2907000950

螺栓

BOLT

12



51

2907000046

固定销

PIN

4















C4

版权所有  不得翻印

         15

                                          山东临工

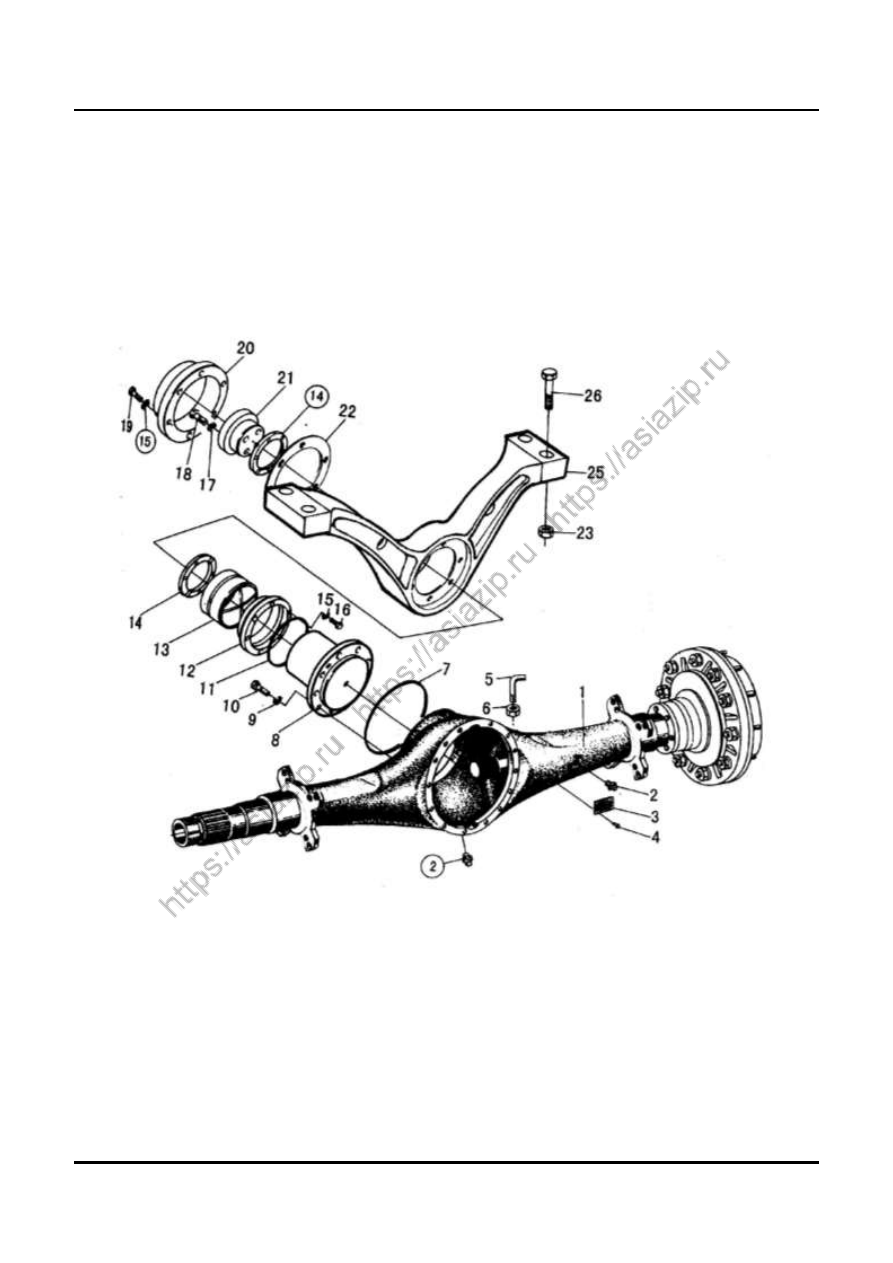

后桥壳总成
REAR AXLE ASSEMBLY







C4

版权所有  不得翻印

 16

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2909000004

后桥壳总称

AXLE HOUSING

1



2

4120000080

螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

2



3

4044000003

标牌 LGB402-E-A501

BRAND LGB402-E-A501

1



4

4019000012

铆钉 GB827-3*5-BL2

RIVET

4



5

2907000005

透气管

BREATHER PIPE

1



6

4013000078

螺母 GB6173-M10*1EpZn-05

NUT GB6173-M10*1EpZn-05

1



7

4041000021

O 形圈 LGB308-260*3.5

O-RING LGB308-260*3.5

1



8

2909000015

支承轴

SHAFT

1



9

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

22



10

4011000244

螺栓 GB5786-M16*1.5*50EpZn-8.8  BOLT GB5786-M16*1.5*50EpZn-8.8

22



11

4030000021

O 形圈 GB3452.1-160*5.30G

O-RING GB3452.1-160*5.30G

1



12

2909000010

密封盖

SEALING COVER

1



13

2909000011

轴套

BUSHING

1



14

2909000012

衬垫

BUSHING

2



15

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

13



16

4011000090

螺栓 GB5783-M12*35EpZn-8.8

BOLT GB5783-M12*35EpZn-8.8

6



17

4015000030

垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

4



18

4011000113

螺栓 GB5785-M20*1.5*90EpZn-8.8  BOLT GB5785-M20*1.5*90EpZn-8.8

4



19

4011000064

螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



20

2909000014

端盖

COVER

1



21

2909000013

垫块

SPACER

1



22

2909000016

垫片

SPACER

1



23

4013000064

螺母 GB889.2-M30*2-8

LOCKING NUT GB889.2-M30*2-8

4



24











25

2909000009

后桥支架

REAR AXLE BRACKET

1



26

2907000798

螺栓

BOLT

4

















C5

版权所有  不得翻印

         17

                                          山东临工



后主传动总成
REAR AXLE MAIN DRIVE ASS

’

Y




C5

版权所有  不得翻印

 18

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4013000066

螺母 GB889.2-M33*1.5-8

NUT GB889.2-M33*1.5-8

1



2

2907000022

垫圈

WASHER

1



3

4030000035

O 形圈 GB3452.1-53*5.30G

O-RING GB3452.1-53*5.30G

1



4

2907000024

挡圈

RING SNAP

1



5

2907000023

输入法兰

INPUT FLANGE

1



6

4011000067

螺栓 GB5782-M14*55EpZn-8.8

BOLT GB5782-M14*55EpZn-8.8

7



7

4015000027

垫圈 GB93-14-65Mn

WASHER GB93-14-65Mn

7



8

2907000026

密封垫

GASKET

1



9

4011000186

螺栓 GB5782-M12*55EpZn-8.8

BOLT GB5782-M12*55EpZn-8.8

1



10

4015000026

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

1



11

2907000025

密封盖

SEALING COVER

1



12

4030000049

油封 HG4-692-SG80*100*12

OIL SEAL HG4-692-SG80*100*12

1



13

4021000030

滚动轴承 GB297-31313

BEARING GB297-31313

1



14

2907000027

轴承座

BEARING SEAT

1



15

2907000018

垫片

SPACER

2

选装

15

2907000019

垫片

SPACER

2

选装

15

2907000020

垫片

SPACER

3

选装

15

2907000021

垫片

SPACER

3

选装

16

2907000028

轴套

SHAFT SLEEVE

1



17

2909000005

套

SLEEVE

1



18

2907000015

调整垫片

ADJUSTING SHIM

3

选装

18

2907000016

调整垫片

ADJUSTING SHIM

4

选装

18

2907000017

调整垫片

ADJUSTING SHIM

5

选装

19

2909000006

衬套

BUSHING

1



20

4021000032

滚动轴承 GB297-31314

BEARING GB297-31314

1



21

4011000494

螺栓 GB5786-M16*1.5*45EpZn-8.8

BOLT M16*1.5*45EpZn-8.8

14



22

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

14



23

4021000036

滚动轴承 GB297-32216

BEARING GB297-32216

2



24

2907000035

调整螺母

ADJUSTING NUT

2



25

4016000124

销 GB119.2-10u8*30

PIN GB119.2-10u8*30

2



26

2907000032

托架

CARRIER

1



27

2907000031

锁紧片

LOCKING LEAF

1



28

4013000052

螺母 GB6173-M27*2-05

NUT GB6173-M27*2-05

1



29

2907000030

止推螺栓

BOLT

1



30

2907000039

轴承座

CAGE

2



31

2907000040

锁紧片

LOCKING LEAF

2



32

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



33

4011000597

螺栓 GB5786-M10*1*20EpZn-8.8

BOLT GB5786-M10*1*20EpZn-8.8

2



34

2907000130

垫圈

WASHER

4



35











36

2907000952

螺栓

BOLT

4



37

2909000007

主动螺旋伞齿轮（右）

SPIRAL BEVEL GEAR PINION(RIGHT)

1



38

4021000027

滚动轴承 GB283-NUP2307

BEARING GB283-NUP2307

1



39

4015000020

挡圈 GB894.1-35-65Mn

RING SNAP GB894.1-35-65Mn

1



40

2907000033

锥齿轮垫片

WASHER THRUST

4



41

2907000034

锥齿轮

GEAR PINION

4



42

2907000951

垫圈

WASHER

20



43

4013000198

螺母 GB6176-M16*1.5-10

NUT GB6176-M16*1.5-10

20



44

2907000043

差速器左壳

LEFT CASE DIFF

1



45

2907000038

半轴齿轮垫片

WASHER THRUST

2



46

2907000037

半轴齿轮

GEAR SIDE

2



47

2907000041

十字轴

SPIDER

1



48

4041000019

O 形圈 LGB308-430*3.5

O-RING LGB308-430*3.5

1



49

2909000008

从动螺旋伞齿轮（左）

LARGE SPRIAL BEVELGEAR (LEFT)

1



C5

版权所有  不得翻印

 19

                                            山东临工



后主传动总成
REAR AXLE MAIN DRIVE ASS

’

Y




C5

版权所有  不得翻印

 20

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

50

2907000036

差速器右壳

RIGHT CASE DIFF

1



51

2907000949

螺栓

BOLT

8



52

2907000950

螺栓

BOLT

12



53

4015000098

垫圈 GB93-16-65Mn

WASHER GB93-16-65Mn

22



54

4011000244

螺栓 GB5786-M16*1.5*50EpZn-8.8

BOLT GB5786-M16*1.5*50EpZn-8.8

22



55

2907000046

固定销

PIN

4










C6

版权所有  不得翻印

         21

                                          山东临工



轮边减速器总成
FINAL DRIVE ASSEMBLY







C6

版权所有  不得翻印

         22

                                         山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2907000047  油封端盖

COVER OF OIL SAL

1



2

4021000038  滚动轴承 GB297-32224

BEARING GB297-32224

1



3

2907000048  驱动桥内齿轮

AXLE RING GEAR

1



4

2907000049  轮毂

HUB WHEAL

1



5

4041000020  O 形圈 LGB308-440*3.5

O-RING LGB308-440*3.5

1



6

4120000080  螺塞 Q/ZB286-ZG3/4"-Q235A

PLUG Q/ZB286-ZG3/4"-Q235A

1



7

2907000765  行星轮架

PLANET PINION CARRIER

1



8

4011000084  螺栓 GB5783-M10*30EpZn-8.8

BOLT GB5783-M10*30EpZn-8.8

10



9

4015000025  垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

10



10

4014000016  螺钉 GB70-M10*1*20EpZn-8.8

SCREW GB70-M10*1*20EpZn-8.8

1



11

2907000916  定位块

LOCK BLOCK

1



12

4015000022  挡圈 GB894.1-52-65Mn

RING SNAP GB894.1-52-65Mn

1



13

2907000051  太阳齿轮

GEAR-SUN

1



14

2907000762  盖

COVER

1



15

2907000054  垫片

SPACER

6



16

2907000055  挡环

RING SNAP

6



17

4090000004  滚针 GB309-5*45-GCr15

ROLLER GB309-5*45-GCr15

93



18

2907000056  行星齿轮

PLANET GEAR

3



19

2907000057  圆螺母

ROUND NUT

1



20

4021000034  滚动轴承 GB297-32028

BEARING GB297-32028

1



21

2907000058  隔套

ISOLATED BUSHING

1



22

2907000059  密封垫

SPACER

1



23

4030000146  油封 HG4-692-SG170*200*15

OIL SEAL HG4-692-SG170*200*15

1



24

4011000298  螺栓 GB5782-M8*45EpZn-8.8

BOLT GB5782-M8*45EpZn-8.8

6



25

4015000036  垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

6



26

2907000060  半轴

DIFFERENTIAL AXLE

1



27

2907000061  行星齿轮轴

PLANET PINION SHAFT

3



28

4090000008  钢球 GB308-9.525-GCr15

STEEL BALL GB308-9.525-GCr15

3



29

2907000062  轮辋螺栓

RIM BOLT

10



30

4013000203  螺母 GB6171-M20*1.5EpZn-10

NUT GB6171-M20*1.5EpZn-10

10



31

4015000030  垫圈 GB93-20-65Mn

WASHER GB93-20-65Mn

10



32

4090000006  钢球 GB308-17.462-GCr15

STEEL BALL GB308-17.462-GCr15

1
