Электротельферы типа MТ, Т, ВВ. Каталог запчастей - часть 3
7.3. Механизм передвижения типа М - нормальная строительная высота
Фиг. 20
7.3.1. Комплекс механизма передвижения
7.3.1.1. Механизм передвижения осностороннего расположения
Таблица 7.3.1
Тип
MT300
MT300
MT400
MT400
MT500
MT500
MT600
MT600
MT700
MT700
Полиспаст
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
Фиг
Поз
Грузоподъемность, t
1
2
2
4
3.2
6.3
5
10
8
16
Dxk, mm
100
100
125
125
125
160
160
200
200
250
Наименование
БДС
Vt
Шт
Номер по каталогу
20
1÷32
Тележка нешарнирная,
0.2
1
832529
832545
832533
832549
832533
832553
832537
832557
832541
-
левая
0.25
1
832530
832546
832534
832550
832534
832554
832538
832558
832542
832561
0.32
1
832531
832547
832535
832551
832535
832555
832539
832559
832543
832562
0.4
1
832532
832548
832536
832552
832536
832556
832540
832560
832544
-
20
1÷32
Тележка нешарнирная,
0.2
1
835237
835253
835241
835257
835241
835261
835245
835265
835249
-
правая
0.25
1
835238
835254
835242
835258
835242
835262
835246
835266
835250
835269
0.32
1
835239
835255
835243
835259
835243
835263
835247
835267
835251
835270
0.4
1
835240
835256
835244
835260
835244
835264
835248
835268
835252
-
20
33
Винт
832-83/5.6
0.2÷0.4
2
M5x10
M5x10
M5x10
M5x10
M5x10
M5x10
M5x10
M5x10
M5x10
M5x10
20
34
Плита застопоряющая
0.2÷0.4
2
832548
832459
832459
832459
832459
832460
832460
832461
832461
832462
20
35
Шпилька
0.2÷0.4
2
832382
832408
832387
832389
832393
832411
832397
832414
832402
832417
20
36
Ось
0.2÷0.4
2
832451
832452
832452
832452
832452
832453
832453
832454
832454
832455
Закрепление тележек
20
37
Болт 1
1234-85/8.8
0.2÷0.4
4
1 M12x35
1 M12x40
M12x40
1 M16x50
1 M12x40
20
38
Шайба
833-82
0.2÷0.4
4
2-12H
2-12H
2-12H
2-16H
2-16H
20
39
Болт
1234-85/8.8
0.2÷0.4
4
1 M14x50
1 M20x60
M20x65
1 M24x75
1 M27x85
20
40
Шайба
833-82
0.2÷0.4
4
2-14H
2-20H
2-20H
2-24H
2-27H
7.3.1.2. Механизм передвижения двухстороннего расположения электродви-
гателей
Таблица 7.3.2
Тип
MT300
MT300
MT400
MT400
MT500
MT500
MT600
MT600
MT700
MT700
Полиспаст
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
Фиг
Поз
Грузоподъемность, t
1
2
2
4
3.2
6.3
5
10
8
16
Dxk, mm
100
100
125
125
125
160
160
200
200
250
Комплекс:
Vn
Q
Catalogue number
20
1÷32
Travel mechanism right
0.2
1
832563
832579
832567
832583
832567
832587
832571
832591
832575
-
20
1÷32
Travel mechanism right
0.25
1
832564
832580
832568
832584
832568
832588
832572
832592
832576
832595
20
1÷32
Travel mechanism right
0.32
1
832565
832581
832569
832585
832569
832589
832573
832593
832577
832596
20
1÷32
Travel mechanism right
0.4
1
832566
832582
832570
832586
832570
832590
832574
832594
832578
-
32
ПРИМЕЧАНИЕ:
Остальные элементы комплекса - согласно Таблице 7.3.1.
7.3.2. Тележка нешарнирная, левая
Таблица 7.3.3
Тип
MT300
MT300
MT400
MT400
MT500
MT500
MT600
MT600
MT700
MT700
Полиспаст
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
Фиг
Поз
Грузоподьемность, t
1
2
2
4
3.2
6.3
5
10
8
16
Dxk, mm
100
100
125
125
125
160
160
200
200
250
Наименование
БДС
Vn
Ш
Номер по каталогу
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
20
1÷32
Тележка нешарнирная
0.2
1
832529
832545
832533
832549
832533
832553
832537
832557
832541
-
левая
0.25
1
832530
832546
832534
832550
832534
832554
832538
832558
832542
832561
0.32
1
832531
832547
832535
832551
832535
832555
832539
832559
832543
832562
0.4
1
832532
832548
832536
832552
832536
832556
832540
832560
832544
-
20
1
Мотор-редуктор
0.2
1
834382
834398
834398
834399
834398
834253
834253
834267
834267
-
0.25
1
834384
834402
834402
834403
834402
834256
834255
834271
834270
834280
0.32
1
834386
834405
834406
834406
834406
834260
834259
834274
834273
834281
0.4
1
834388
834409
834410
834411
834410
834262
834262
834277
834276
-
20
(2)
Винт
2171-83/8.8
0.2÷0.4
4
M8x45
M10x65
20
(3)
Шайба
833-82
0.2÷0.4
4
2-8H
2-10H
20
4
Втулка 100
0.2÷0.4
1
-
835164
Блок движущий
20
5
0.2÷0.4
1
832465
832466
832467
832468
832469
(поз.6÷8, 14,15 )
20
6
Шток с осью
0.2÷0.4
1
832207
832208
832209
832210
832211
20
7
Втулка 190
0.2÷0.4
1
827809
827954
827460
827474
-
Ходовое колесо
20
8
движущее, компл.
0.2÷0.4
1
829258
831719
832471
832472
832473
(поз.9÷12)
20
(9)
Подшипник
4846-86
0.2÷0.4
1
6206z
6208z
6309z
6311z
6313z
20
(10)
Кольцо
2170-77
0.2÷0.4
1
A62
A80
A100
A120
A140
20
(11)
Подшипник
4846-86
0.2÷0.4
1
NJ206
NJ208
NJ309
NJ311
NJ313
20
12
Ходовое колесо движущее
0.2÷0.4
1
829257
829297
830710
829528
832638
20
(13)
Кольцо
5300-78
0.2÷0.4
1
B1-30
B1-40
B1-45
B1-55
B1-65
20
14
Вал 190
0.2÷0.4
1
827805
827807
831440
832429
832430
20
15
Кольцо 190
0.2÷0.4
1
827813
827814
832427
832428
832428
20
16
Шпилька
0.2÷0.4
1
832673
832674
832675
832676
832677
20
17
Траверса, левая
0.2÷0.4
1
832641
832645
832642
832646
832642
832647
832643
832648
832644
832649
20
(18)
Шплинт
55-77
0.2÷0.4
1
5x45
6.3x50
8x80
Блок движимый, компл.
20
19
0.2÷0.4
1
832474
832475
832476
832477
832478
(поз. 20, 20a, 23, 25)
20
(20)
Кольцо
2170-77
0.2÷0.4
1
B30
B40
B45
B55
B65
Ходовое колесо движи-
20
20a
0.2÷0.4
1
829259
831718
832486
832487
832488
мое, к-т (поз. 21, 22, 24)
20
(21)
Подшипник
4884-85
0.2÷0.4
2
6206z
6208z
6209z
6311z
6313z
20
(22)
Кольцо
2170-77
0.2÷0.4
1
A62
A80
A100
A120
A140
20
23
Втулка 200
0.2÷0.4
1
832490
832491
832492
832493
832494
20
24
Ходовое колесо движимое
0.2÷0.4
1
829256
829296
829993
830715
832640
20
25
Шток с осью
0.2÷0.4
1
832480
832481
832482
832483
832484
Набор регулирования
0.2÷0.4
1
(поз. 26-30)
20
26
Втулка
0.2÷0.4
2
832650
148987
832651
831828
204130
20
27
Втулка
0.2÷0.4
2
-
-
241641
832652
832653
204129
20
27
Втулка
0.2÷0.4
4
241642
241641
-
-
-
-
20
28
Втулка
0.2÷0.4
2
832654
832655
-
-
-
20
28
Втулка
0.2÷0.4
4
-
83265
832656
-
832657
832658
20
28
Втулка
0.2÷0.4
6
-
-
832657
-
-
20
29
Втулка
0.2÷0.4
2
832659
832600
-
832661
832662
-
20
29
Втулка
0.2÷0.4
4
-
-
832660
-
-
832663
20
30
Шайба
0.2÷0.4
2
148901
204034
204037
204126
20
30
Шайба
0.2÷0.4
4
-
148986
20
(31)
Шайба
206-78
0.2÷0.4
1
AM24
AM30
AM42
20
(32)
Гайка 2B
745-82/5
0.2÷0.4
1
M24
M30
-
20
(32)
Гайка DIN935
0.2÷0.4
1
-
-
M42x3-5
33
7.3.3. Тележка нешарнирная, правая
Таблица 7.3.4
Тип
MT300
MT300
MT400
MT400
MT500
MT500
MT600
MT600
MT700
MT700
Фиг.
Полиспаст
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
20
Грузоподъемность, t
1
2
2
4
3.2
6.3
5
10
8
16
Dxk, mm
100
100
125
125
125
160
160
200
200
250
Поз
Наименование
БДС
Vn
Ш
Номер по каталогу
1÷32
Тележка нешарнирная,
0.2
E
1
835237
835253
835241
835257
835241
835261
835245
835265
835249
-
правая
0.25
E
1
835238
835254
835242
835258
835242
835262
835246
835266
835250
835269
0.32
E
1
835239
835255
835243
835259
835243
835263
835247
835267
835251
835270
0.4
E
1
835240
835256
835244
835260
835244
835264
835248
835268
835252
-
1÷32
Тележка нешарнирная,
0.2
D
1
832563
832579
832567
832583
832567
832587
832571
832591
832575
-
правая
0.25
D
1
832564
832580
832568
832584
832568
832588
832572
832592
832576
832595
0.32
D
1
832565
832581
832569
832585
832569
832589
832573
832593
832577
832596
0.4
D
1
832566
832582
832570
832586
832570
832590
832574
832594
832578
-
1
Мотор-редуктор
0.2
E,D
1
834382
8334398
834398
834399
834398
834253
834253
834267
834267
-
0.25
E,D
1
834384
834402
834402
834403
834402
834256
834255
834271
834270
834280
0.32
E,D
1
834386
834405
834406
834406
834406
834260
834259
834274
834273
834281
0.4
E,D
1
834388
834409
834410
834411
834410
834262
834262
834277
834276
-
2
Винт
2171-83/8.8
0.2÷0.4
E,D
4
M8x45
M10x65
3
Шайба
833-82
0.2÷0.4
E,D
4
2-8H
2-10H
4
Втулка 100
0.2÷0.4
E,D
1
-
835164
5
Блок движущий
0.2÷0.4
D
1
832465
832466
832467
832468
832469
(поз.6÷8,10,15)
0.2÷0.4
E
1
835303
835304
835305
835306
835307
6
Шток с осью
0.2÷0.4
E
1
835290
835291
835292
835293
835294
0.2÷0.4
D
1
832207
832208
832209
832210
832211
7
Втулка 190
0.2÷0.4
E,D
1
827809
827954
827460
827474
-
Ходовое колесо движущее,
8
0.2÷0.4
E,D
1
829258
831719
832471
832472
832473
к-т (поз.9÷12)
(9)
Подшипник
4846-86
0.2÷0.4
E,D
1
6206z
6208Z
6309z
6311z
6313z
(10)
Кольцо
2170-77
0.2÷0.4
E,D
1
A62
A80
A100
A120
A140
(11)
Подшипник
4846-86
0.2÷0.4
E,D
1
NJ206
NJ208
NJ309
NJ311
NJ313
12
Ходовое колесо движущее
0.2÷0.4
E,D
1
829257
829297
830710
829528
832638
(13)
Кольцо
5300-78
0.2÷0.4
E,D
1
B1-30
B1-40
B1-45
B1-55
B1-65
14
Вал 190
0.2÷0.4
E,D
1
827805
827807
831440
832429
832430
15
Кольцо 190
0.2÷0.4
E,D
1
827813
827814
832427
832428
832428
16
шпилька
0.2÷0.4
E,D
1
832673
832674
832675
832676
832677
17
Траверса, правая
0.2÷0.4
E,D
1
832664
832668
832665
832669
832665
832670
832666
832671
832667
832672
(18)
Шплинт
55-77
0.2÷0.4
E,D
1
5x45
6.3x50
8x80
8x80
8x80
Блок движимый, к-т
0.2÷0.4
D
1
832474
832475
832476
832477
832478
19
(поз.20,20a,23,25)
0.2÷0.4
E
1
835284
835285
835286
835287
835288
(20)
кольцо
2170-77
0.2÷0.4
D,E
1
B30
B40
B45
B55
B65
Ходовое колесо движимое
20a
0.2÷0.4
E,D
1
829259
831718
832486
832487
832488
(поз.21,22,24)
(21)
Подшипник
4884-85
0.2÷0.4
E,D
2
6206z
6208z
6209z
6311z
6313z
(22)
Кольцо
2170-77
0.2÷0.4
E,D
1
A62
A80
A100
A120
A140
23
Втулка 200
0.2÷0.4
E,D
1
832490
832491
832492
832493
832494
24
Ходовое колесо движимое
0.2÷0.4
E,D
1
829256
829296
829993
830715
832640
25
Шток с осью
0.2÷0.4
D
1
832480
832481
832482
832483
832484
25
Шток с осью
0.2÷0.4
E
1
835297
835298
835299
835300
835301
Набор регулирования
0.2÷0.4
E,D
1
According to table 8.3 (pos. 26÷30)
(31)
Шайба
206-78
0.2÷0.4
E,D
1
AM24
AM30
AM42
(32)
Гайка 2B
745-82/5
0.2÷0.4
E,D
1
M24
M30
-
(32)
Гайка DIN 935
0.2÷0.4
E,D
1
-
-
M42x3-5
ПРИМЕЧАНИЕ:
Сокращения в колонке 4:
“E” - для механизма передвижения одностороннего расположения электродвигателей;
“D” - для механизма передвижения двухстороннего расположения электродвигателей.
7.3.4. Мотор-редукторы
В Таблице 7.3.4. в колонке “№” указаны моторы-редукторы Таблиц 7.3.3. и
7.3.4., а в колонке “таб” - место таблицы 7.2., где указан их комплект.
34
Таблица 7.3.5
MT300
MT400
MT500
MT600
MT700
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
2/1
4/1
№ таб
№ таб
№ таб
№ таб
№ таб
№ таб
№ таб
№ таб
№ таб
№ таб
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
834382
7.2.4
834398
7.2.5
834398
7.2.4
834399
7.2.5
834398
7.2.4
834253
7.2.5
834253
7.2.4
834267
7.2.5
834267
7.2.4
-
-
834384
7.2.4
834402
7.2.5
834402
7.2.4
834403
7.2.5
834402
7.2.4
834256
7.2.5
834255
7.2.4
834271
7.2.5
834270
7.2.4
834280
7.2.5
834386
7.2.4
834405
7.2.5
834406
7.2.4
834406
7.2.5
834406
7.2.4
834260
7.2.5
834259
7.2.4
834274
7.2.5
834273
7.2.4
834281
7.2.5
834388
7.2.4
834409
7.2.5
834410
7.2.4
834411
7.2.5
834410
7.2.4
834262
7.2.5
834262
7.2.4
834277
7.2.5
834276
7.2.4
-
-
8. ОГРАНИЧИТЕЛЬ ГРУЗА типа HOT
Фиг. 21
9.1. Ограничитель груза, полиспаст 4/1
Таблица 8.1
Тип
MT300
MT400
MT500
MT600
MT700
Исполнение
Уменьшенная и нормальная
Фиг
Поз
Полиспаст
4/1
Наименование
БДС
Номер по каталогу
Ограничитель груза (поз. 1÷16)
577171
577172
577173
577174
577175
21
1
Корпус
1
577125
577126
577127
577128
577129
21
2
Золотник
1
577130
577131
577131
577132
577133
21
(3)
Болт
1234-85/5.6
2
M6x12
M6x12
M6x12
M6x12
M6x12
21
(4)
Шайба
833-82
2
2-6H
2-6H
2-6H
2-6H
2-6H
21
5
Плита І
1
577176
577177
577177
577178
577179
21
6
Ось
1
577141
577142
577142
577143
577144
21
(7)
Пружина DIN 2093
8
23x12.2x1.25
34x16.3x2
34x16.3x2
-
-
21
(7)
Пружина DIN 2093
12
-
-
-
45x16.3x2
-
21
(7)
Пружина DIN 2093
18
-
-
-
-
45x16.3x2
21
(8)
Болт
1234-85/5.6
2
2M10x20
2M10x20
2M10x20
2M10x20
2M10x20
21
(9)
Шайба
206-78
2
AM10
AM10
AM10
AM10
AM10
21
10
Кожух
1
577116
577118
577120
577122
577124
21
11
Болт
2
577153
577153
577153
577153
577153
21
12
Гайка
2
577154
577154
577154
577154
577154
35
21
(13)
Концевой выключатель
2
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
21
(14)
Винт
832-83/4.8
2
M4x50
M4x50
M4x50
M4x50
M4x50
21
(15)
Шайба
833-82
2
2-4H
2-4H
2-4H
2-4H
2-4H
21
(16)
Шайба
206-78
2
AM4
AM4
AM4
AM4
AM4
9.2. Ограничитель груза, полиспаст 2/1
Уменьшенная строительная высота
Таблица 8.2
Тип
MT300
MT400
MT500
MT600
MT700
Исполнение
Уменьшенная строительная высота
Фиг
Поз
Полиспаст
2/1
Наименование
БДС
Номер по каталогу
21
1
Ограничитель груза (поз. 1÷16)
577182
577110
576623
829698
577113
577114
21
1
Корпус
1
577186
577125
577126
577127
577128
577129
21
2
Золотник
1
577187
577130
577131
577131
577132
577133
21
(3)
Болт
1234-85/5.6
2
M6x12
M6x12
M6x12
M6x12
M6x12
M6x12
21
(4)
Шайба
833-82
2
2-6H
2-6H
2-6H
2-6H
2-6H
2-6H
21
5
Плита І
1
577134
577134
577135
577135
577136
577137
21
6
Ось
1
577140
577140
577142
577146
577143
577144
21
(7)
Пружина DIN 2093
6
-
-
34x16.3x2
-
-
-
21
(7)
Пружина DIN 2093
8
-
23x12.2x1.25
-
-
-
-
21
(7)
Пружина DIN 2093
12
23x12.2x1.5
-
-
-
45x16.3x2
-
21
(7)
Пружина DIN 2093
16
-
-
-
34x16.3x2
-
-
21
(7)
Пружина DIN 2093
18
-
-
-
-
-
45x16.3x2
21
(8)
Болт
1234-85/5.6
2
2M10x20
2M10x20
2M10x20
2M10x20
2M10x20
2M10x20
21
(9)
Шайба
206-78
2
AM10
AM10
AM10
AM10
AM10
AM10
21
10
Кожух
1
577115
577115
577117
577119
577121
577123
21
11
Болт
2
577153
577153
577153
577153
577153
577153
21
12
Гайка
2
577154
577154
577154
577154
577154
577154
21
13
Концевой выключатель
2
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
21
(14)
Винт
832-83/4.8
2
M4x50
M4x50
M4x50
M4x50
M4x50
M4x50
21
(15)
Шайба
833-82
2
2-4H
2-4H
2-4H
2-4H
2-4H
2-4H
21
(16)
Шайба
206-78
2
AM4
AM4
AM4
AM4
AM4
AM4
Нормальная строительная высота
Таблица 8.3
Тип
MT300
MT400
MT500
MT600
MT700
Исполнение
Нормальная строительная высота
Фиг
Поз
Полиспаст
2/1
Наименование
БДС
Ш
Номер по каталогу
Ограничитель груза (поз.
577110
577111
577112
577113
577114
1÷16)
21
1
Корпус
1
577125
577126
577127
577128
577129
21
2
Золотник
577130
577131
577131
577132
577133
21
(3)
Болт
1234-85/5.6
2
M6x12
M6x12
M6x12
M6x12
M6x12
21
(4)
Шайба
833-82
2
2-6H
2-6H
2-6H
2-6H
2-6H
21
5
Плита І
1
577134
577135
577135
577136
577134
21
6
Ось
1
577140
577142
577142
577143
577144
21
(7)
Пружина DIN 2093
8
23x12.2x1.25
34x16.3x2
34x16.3x2
-
-
21
(7)
Пружина DIN 2093
12
-
-
-
45x16.3x2
-
21
(7)
Пружина DIN 2093
18
-
-
-
-
45x16.3x2
21
(8)
Болт
1234-85/5.6
2
2M10x20
2M10x20
2M10x20
2M10x20
2M10x20
21
(9)
Шайба
206-78
2
AM10
AM10
AM10
AM10
AM10
21
10
Кожух
1
577115
577118
577115
577121
577124
21
11
Болт
2
577153
577153
577153
577153
577153
21
12
Гайка
2
577154
577154
577154
577154
577154
21
13
Концевой выключатель
2
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
21
(14)
Винт
832-83/4.8
2
M4x50
M4x50
M4x50
M4x50
M4x50
21
(15)
Шайба
833-82
2
2-4H
2-4H
2-4H
2-4H
2-4H
21
(16)
Шайба
206-78
2
AM4
AM4
AM4
AM4
AM4
36
9.3. Ограничитель груза, полиспаст 2/1
Таблица 8.4
Тип
MT300
MT400
MT500
MT600
MT700
Исполнение
Стационарный
Фиг
Поз
Полиспаст
4/2
Наименование
БДС
Ш
Номер по каталогу
Ограничитель груза (поз.
835985
835986
835987
835988
835989
1÷16)
21
1
Корпус
1
577125
577126
577127
577128
577129
21
2
Золотник
577130
577131
577131
577132
577133
21
(3)
Болт
1234-85/5.6
2
M6x12
M6x12
M6x12
M6x12
M6x12
21
(4)
Шайба
833-82
2
2-6H
2-6H
2-6H
2-6H
2-6H
21
5
Плита І
1
577134
577135
577135
577136
577137
21
6
Ось
1
См. Табл. 3.3, поз. 11
21
(7)
Пружина DIN 2093
6
-
34x16.3x2
-
-
-
21
(7)
Пружина DIN 2093
8
23x12.2x1.25
-
-
-
-
21
(7)
Пружина DIN 2093
12
-
-
-
45x16.3x2
-
21
(7)
Пружина DIN 2093
16
-
-
34x16.3x2
-
-
21
(7)
Пружина DIN 2093
18
-
-
-
-
45x22,4x2,5
21
(8)
Болт
1234-85/5.6
2
2M10x20
2M10x20
2M10x20
2M10x20
2M10x20
21
(9)
Шайба
206-78
2
AM10
AM10
AM10
AM10
AM10
21
10
Кожух
1
577115
577117
577119
577121
577123
21
11
Болт
2
577153
577153
577153
577153
577153
21
12
Гайка
2
577154
577154
577154
577154
577154
21
13
Концевой выключатель
2
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
Z-15GK55
21
(14)
Винт
832-83/4.8
2
M4x50
M4x50
M4x50
M4x50
M4x50
21
(15)
Шайба
833-82
2
2-4H
2-4H
2-4H
2-4H
2-4H
21
(16)
Шайба
206-78
2
AM4
AM4
AM4
AM4
AM4
ПРИМЕЧАНИЕ:
Детали (поз. 17,18,19), застопоряющие ось поз.6, указаны в Табл. 3.3 и 7.2.8.
9. БЛОК УПРАВЛЕНИЯ
Фиг. 22
37
9.1. Использование принципиальных схем
Таблица 9.1
Скорость подъема
Скорость передвижения
Принципиальная електр. схема (поз.44)
Основная
Уменьшенная
Основная
Уменьшенная
+
-
-
-
50M0233E-E201
+
+
-
-
50M0233ME-E201
+
-
+
-
50M1033E-E201
+
+
+
-
50M1033ME-E201
+
+
+
+
50M1033M14E-E201
+
-
+
+
50M103314E-E201
9.2. Состав блока управления
Таблица 9.2
Фиг
Поз.
Наименование
Число
Позиции узла
Примечание
22
26÷32, 33, 34
Блок управления
1
26÷32, 33, 34
т.9
22
34
Электрический щит
1
1÷25, 35÷44
т.9.3
22
33
Командный переключатель
1
33
Тип указан в паспорте
22
26÷32
Кабели комплект
1
26÷32
т.11.4
9.3. Электрощит электротельферов
Таблица 9.3
Принципиальная электр.схема
50M0233Е-Е201
50M0233ME-E201
50M1031E-E201
50M1031ME-E201
50M1031M14E-E201
50M103114E-E201
Поз.
Наименование
Номер по каталогу
MT300
Элщит
50T0231-Tp1
50T0231M-Tp1
50T1031-Tp1
50T1031M-Tp1
50T1031M14-Tp1
50T103114-Tp1
34
(поз. 1÷25, 35÷44)
{50T0231-Tp}
{50T0231M-Tp }
{50T1031-Tp }
{50T1031M-Tp }
{50T1031M14-Tp }
{50T103114-Tp }
1÷9,19÷21,23÷25,
Шасси с
50T0231-Tp1.01
50T0231M-Tp1.01
50T1031-Tp1.01
50T1031M-Tp1.01
50T1031M14-Tp1.01
50T103114-Tp1.01
35÷38,42,43
электроаппаратурой
{50T0231-Tp.01}
{50T0231M-Tp.01}
{50T1031-Tp.01}
{50T1031M-Tp.01}
{50T1031M14-Tp.01}
{50T103114-Tp.01}
10÷18,22,39÷41
Коробка
50T1031-Tp1.02
MT400
Элщит
50T0241-Tp1
50T0241M-Tp1
50T1041-Tp1
50T1041M-Tp1
50T1041M14-Tp1
50T104114-Tp1
34
(поз. 1÷25, 35÷44)
{50T0251-Tp}
{50T0251M-Tp }
{50T1051-Tp }
{50T1051M-Tp }
{50T1051M14-Tp }
{50T105114-Tp }
1÷9,19÷21,23÷25,
Шасси с
50T0241-Tp1.01
50T0241M-Tp1.01
50T1041-Tp1.01
50T1041M-Tp1.01
50T1041M14-Tp1.01
50T104114-Tp1.01
35÷38,42,43
электроаппаратурой
{50T0251-Tp.01}
{50T0251M-Tp.01}
{50T1051-Tp.01}
{50T1051M-Tp.01}
{50T1051M14-Tp.01}
{50T105114-Tp.01}
10÷18,22,39÷41
Коробка
50T1051-Tp1.02
MT500
Элщит
50T0251-Tp1
50T0251M-Tp1
50T1051-Tp1
50T1051M-Tp1
50T1051M14-Tp1
50T105114-Tp1
34
(поз. 1÷25, 35÷44)
{50T0251-Tp}
{50T0251M-Tp }
{50T1051-Tp }
{50T1051M-Tp }
{50T1051M14-Tp }
{50T105114-Tp }
1÷9,19÷21,23÷25,
Шасси с
50T0251-Tp1.01
50T0251M-Tp1.01
50T1051-Tp1.01
50T1051M-Tp1.01
50T1051M14-Tp1.01
50T105114-Tp1.01
35÷38,42,43
электроаппаратурой
{50T0251-Tp.01}
{50T0251M-Tp.01}
{50T1051-Tp.01}
{50T1051M-Tp.01}
{50T1051M14-Tp.01}
{50T105114-Tp.01}
10÷18,22,39÷41
Коробка
50T1051-Tp1.02
MT600
Элщит
50T0261-Tp1
50T0261M-Tp1
50T1061-Tp1
50T1061M-Tp1
50T1061M14-Tp1
50T106114-Tp1
34
(поз. 1÷25, 35÷44)
{50T0261-Tp}
{50T0261M-Tp }
{50T1061-Tp }
{50T1061M-Tp }
{50T1061M14-Tp }
{50T106114-Tp }
1÷9,19÷21,23÷25,
Шасси с
50T0261-Tp1.01
50T0261M-Tp1.01
50T1061-Tp1.01
50T1061M-Tp1.01
50T1061M14-Tp1.01
50T106114-Tp1.01
35÷38,42,43
электроаппаратурой
{50T0261-Tp.01}
{50T0261M-Tp.01}
{50T1061-Tp.01}
{50T1061M-Tp.01}
{50T1061M14-Tp.01}
{50T106114-Tp.01}
10÷18,22,39÷41
Коробка
50T1072-Tp1.02
MT700
Элщит
50T0272-Tp1
50T0272M-Tp1
50T1072-Tp1
50T1072M-Tp1
50T1072M14-Tp1
50T107214-Tp1
34
(поз. 1÷25, 35÷44)
{50T0272-Tp}
{50T0272M-Tp }
{50T1072-Tp }
{50T1072M-Tp }
{50T1072M14-Tp }
{50T107214-Tp }
1÷9,19÷21,23÷25,
Шасси с
50T0272-Tp1.01
50T0272M-Tp1.01
50T1072-Tp1.01
50T1072M-Tp1.01
50T1072M14-Tp1.01
50T107214-Tp1.01
35÷38,42,43
электроаппаратурой
{50T0272-Tp.01}
{50T0272M-Tp.01}
{50T1072-Tp.01}
{50T1072M-Tp.01}
{50T1072M14-Tp.01}
{50T107214-Tp.01}
10÷18,22,39÷41
Коробка
50T1072-Tp1.02
ПРИМЕЧАНИЕ:
“{ }” - узлы с контакторами согласно БДС 6012-84.
9.3.1. Коробки электрических щитов
Таблица 9.4
Тип
MT300
MT400 и MT500
MT600 и MT700
Фиг
Поз
Наименование
БДС
Номер по каталогу
22
Коробка (поз. 10÷18, 22, 39÷41)
1
50T1031-Tp1.02
50T1051-Tp1.02
50T1072-Tp1.02
22
10
Вход уплотняющий
4592-74
1
БЕл21хFll11хН28х33
22
11
Вход уплотняющий
4592-74
1
БЕл21хFll11хН28х33
22
12
Вход уплотняющий
4592-74
1
БЕл13.5хFll9хН22х27
22
13
Вход уплотняющий
4592-74
1
БЕл13.5хFll7хН22х27
22
14
Вход уплотняющий
4592-74
1
БЕл13.5хFll11хН28х33
22
15
Вход уплотняющий
4592-74
1
БЕл13.5хFll9хН22х27
22
16
Вход уплотняющий
4592-74
1
БЕл13.5хFll9хН22х27
22
17
Уплотнениеt-EAЗ-Пловдив
1
Габарит 8
Габарит 11
Габарит 11
22
18
Базис сварка- EAЗ-Пловдив
1
50T1072-Tp1.02:габ.8:п.1
50T1072-Tp1.02:габ.11:п.2
50T1072-Tp1.02:габ.11:п.2
22
22
Крышка сварка- EAЗ-Пловдив
1
49150.04.00
49150.09.00
49150.09.00
22
39
Связь
зануляющая- EAЗ-
2
-
333206T214
333206T214
22
39
Пловдив
1
333206T214
-
-
22
40
Винт 1A
832-83
2
M6x25
22
41
Шайба
206-78
2
AM6
38
9.3.2. Шасси с электроаппаратурой
9.3.2.1. Контакторы
Таблица 9.5
Контакторы
Обозначение в схеме
Q
1K
2K
3K
4K
5K
6K
7K
8K
Позиция Фиг. 22
8
1
2
3
4
5
6
7
7a
Число
1
1
1
1
1
1
1
1
1
Наименование
Номер по каталогу
1
2
3
4
5
6
7
8
9
10
11
MT300
50T0231-Tp1.01
LC1D1210
LC1D1210
LC1D1210
-
-
-
-
-
-
{ 50T0231-Tp.01}
{K16E}
{K16E}
{K16E}
50T0231M-Tp1.01
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
-
-
-
-
{ 50T0231M-Tp.01}
{K16E}
{K16E}
{K16E}
{K16E}
{K16E}
50T1031-Tp1.01
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
-
-
-
-
{ 50T1031-Tp.01}
{K16E}
{K16E}
{K16E}
{K16E}
{K16E}
50T1031M-Tp1.01
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
-
-
Шасси с
{ 50T1031M-Tp.01}
{K16E}
{K16E}
{K16E}
{K16E}
{K16E}
{K6E}
{K6E}
эл.аппа-
50T1031M14-
ратурой
Tp1.01
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
{ 50T1031M14-
{K16E}
{K16E}
{K16E}
{K16E}
{K16E}
{K6E}
{K6E}
{K6E}
{K6E}
Tp.01}
50T1031M14-
Tp1.01
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
-
-
{ 50T1031M14-
{K16E}
{K16E}
{K16E}
{K16E}
{K16E}
{K6E}
{K6E}
Tp.01}
MT400
50T0241-Tp1.01
LC1D1810
LC1D1810
LC1D1810
-
-
-
-
-
-
{ 50T0251-Tp.01}
{K25E}
{K25E}
{K25E}
50T0241M-Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1810
-
-
-
-
{ 50T0251M-Tp.01}
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
50T1041-Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
-
-
-
-
{ 50T1051-Tp.01}
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
50T1041M-Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
-
-
Шасси с
{ 50T1051M-Tp.01}
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
{K6E}
{K6E}
эл.аппа-
50T1041M14-
ратурой
Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
LC1D1210
LC1D1210
{ 50T1051M14-
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
{K6E}
{K6E}
{K6E}
{K6E}
Tp.01}
50T1041M14-
Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
LC1D1210
LC1D1210
-
-
{ 50T1051M14-
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
{K6E}
{K6E}
Tp.01}
MT500
50T0251-Tp1.01
LC1D1810
LC1D1810
LC1D1810
-
-
-
-
-
-
{ 50T0251-Tp.01}
{K25E}
{K25E}
{K25E}
50T0251M-Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1810
-
-
-
-
{ 50T0251M-Tp.01}
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
50T1051-Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
-
-
-
-
{ 50T1051-Tp.01}
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
50T1051M-Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
-
-
Шасси с
{ 50T1051M-Tp.01}
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
{K6E}
{K6E}
эл.аппа-
50T1051M14-
ратурой
Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
LC1D1210
LC1D1210
{ 50T1051M14-
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
{K6E}
{K6E}
{K6E}
{K6E}
Tp.01}
50T1051M14-
Tp1.01
LC1D1810
LC1D1810
LC1D1810
LC1D1210
LC1D1210
LC1D1210
LC1D1210
-
-
{ 50T1051M14-
{K25E}
{K25E}
{K25E}
{K25E}
{K25E}
{K6E}
{K6E}
Tp.01}
MT600
50T0261-Tp1.01
LC1D3210
LC1D3210
LC1D3210
-
-
-
-
-
-
{ 50T0261-Tp.01}
{KB3}
{K25E}
{K25E}
50T0261M-Tp1.01
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D3210
-
-
-
-
{ 50T0261M-Tp.01}
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
50T1061-Tp1.01
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D3210
Шасси с
-
-
-
-
{ 50T1061-Tp.01}
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
эл.аппа-
50T1061M-Tp1.01
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D1210
LC1D1210
-
-
ратурой
{ 50T1061M-Tp.01}
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
{K10E}
{K10E}
50T1061M14-
Tp1.01
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D1210
LC1D1210
LC1D1210
LC1D1210
{ 50T1061M14-
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
{K10E}
{K10E}
{K10E}
{K10E}
Tp.01}
39
50T1061M14-
Tp1.01
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D3210
LC1D1210
LC1D1210
-
-
{ 50T1061M14-
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
{K10E}
{K10E}
Tp.01}
MT700
50T0272-Tp1.01
LC1D4010
LC1D4010
LC1D4010
-
-
-
-
-
-
{ 50T0272-Tp.01}
{KB3}
{K25E}
{K25E}
50T0272M-Tp1.01
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D4010
-
-
-
-
{ 50T0272M-Tp.01}
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
50T1072-Tp1.01
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D4010
-
-
-
-
{ 50T1072-Tp.01}
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
50T1072M-Tp1.01
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D1210
LC1D1210
-
-
Шасси с
{ 50T1072M-Tp.01}
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
{K10E}
{K10E}
эл.аппа-
50T1072M14-
ратурой
Tp1.01
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D1210
LC1D1210
LC1D1210
LC1D1210
{ 50T1072M14-
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
{K10E}
{K10E}
{K10E}
{K10E}
Tp.01}
50T1072M14-
Tp1.01
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D4010
LC1D1210
LC1D1210
-
-
{ 50T1072M14-
{KB3}
{K25E}
{K25E}
{KB3}
{KB3}
{K10E}
{K10E}
Tp.01}
9.3.2.2. Общие детали и узлы шасси с эл.аппаратурой
Таблица 9.6
Тип
Фиг
Поз
Наименование
БДС
Обозн.
Шт
MT300
MT400
MT500
MT600
MT700
1
2
3
4
5
6
7
8
9
10
22
9
Электронный блок
-
1
OTBE5
OTBE5
OTBE5
OTBE5
OTBE5
50T1031M14-
50T1051M14-
50T1051M14-
50T1061M14-
50T1061M14-
22
19
Шасси-сварка
-
1
Tp.01.01
Tp.01.01
Tp.01.01
Tp.01.01
Tp.01.01
50T1031M14-
50T1031M14-
50T1031M14-
50T1031M14-
50T1031M14-
22
20
Шина-профильная
-
1
Tp.01.00.01
Tp.01.00.01
Tp.01.00.01
Tp.01.00.01
Tp.01.00.01
22
(21)
Винт
832-83/4.8
-
2
1A M5x12
1A M5x12
1A M5x12
1A M5x12
1A M5x12
22
(23)
Плита концевая
2773-81
-
2
-
-
-
-
932829.080
22
(24)
Плита концевая
2773-81
-
2
932829.080
932829.080
932829.080
932829.080
-
22
[35]
Предохранитель
F1
1
1A
1A
1A
1A
1A
22
[36]
Предохранитель
F2
1
1A
1A
1A
1A
1A
PC20-1x5.2
PC20-1x5.2
PC20-1x5.2
PC20-1x5.2
PC20-1x5.2
22
(37)
Предохранитель
4957-86
F3
1
(250V) 2.5A
(250V) 2.5A
(250V) 2.5A
(250V) 2.5A
(250V) 2.5A
22
(38)
Трансформатор
4957-86
T1
1
T300-K
T300-K
T300-K
T300-K
T300-K
22
42
Блок контактов
-
LA1DN11
LA1DN11
LA1DN11
LA1DN11
LA1DN11
ПРИМЕЧАНИЕ:
1.”*” - число блоков контактов (поз.42) равен числу контакторов “Telemechanique”.
2. Электронный блок OTBE 5 - предназначен для ограничителей грузов типа BOT и типа HOT.
Таблица 9.7
50M0233E-
50M0233ME-
50M1030E-
50M1030ME-
50M1030M14E-
50M103014E-
Принципиальная эл.схема
E201
E201
E201
E201
E201
E201
Фиг
Поз
Наименование
БДС
Тип
К. №
Число
Клемма соеди-
2773-
MT300÷
19
(25)
232829
8
10
10
12
13
11
нит.; 2.5mm2
81
MT700
Клемма соеди-
2773-
MT300÷
19
(43)
232829
6
9
9
12
15
12
нит.; 2.5mm2
81
MT500
Клемма соеди-
2773-
MT600÷
19
(43)
232833
6
9
9
12
15
12
нит.; 10mm2
81
MT700
9.4.Кабели комплект
Таблица 9.8
50M0233E-
50M0233ME-
50M1030E-
50M1030ME-
50M1030M14E-
50M103014E-
Принципиальная эл.схема
E201
E201
E201
E201
E201
E201
Фиг
Поз
Наименование
Тип
Шт.
Номер по каталогу
Питающий кабель
MT300÷
19
26
1
Согласно Инструкции по монтажа и эксплуатации
MT700
Кабель электро-
MT300÷
1
КДПМ11
КДПМ21
КДПМ21
КДПМ21
КДПМ11
двигателя подъема
MT500
19
[27]
MT600÷
1
КДПМ12
КДПМ22
КДПМ22
КДПМ22
КДПМ12
MT700
Кабель концевого
MT300÷
19
[28]
1
ККИ
выключателя
MT700
Кабель ограничителя
MT300÷
19
[29]
1
КОТ
груза
MT700
40
Кабель командного
MT300÷
19
[30]
1
ККПТ10
ККПТ11
ККПТ20
ККПТ21
ККПТ22
ККПТ12
переключателя
MT700
Кабель двигателя
MT300÷
19
[31]
1
-
ККДМ11
-
ККДМ11
ККДМ21
ККДМ21
тележки І
MT700
Кабель двигателя
MT300÷
19
[32]
1
-
ККДМ12
-
ККДМ12
ККДМ22
ККДМ22
тележки ІІ
MT700
ПРИМЕЧАНИЕ:
1. Кабель позиции 27,28,29,31 и 32 доставляются в качестве запасных частей только вместе с
блоком управления, а кабель питания монтируется заказчиком согласно предписания Инструкции
монтажа и эксплуатации.
2. Кабель позиции 32, предназначен для электротельферов с двумя тележками.
Приложение №1
--------------------------------------------------------------------------------------------------------------
ЗАКАЗ
Запасных частей электротельфера, типа
,
заводского номера
, года производства
, группы
режима работы по FEM
,электропитания:
напряжения
; честоты
Заказ согласно каталогу №
№
Наименование запасных частей
Номер по каталогу
число
Просим выслать запасные части на адресс:
Вид заказа:
Дата
Клиент
--------------------------------------------------------------------------------------------------------------
ПРИМЕЧАНИЕ:
1. Даны электродвигателей и электроаппаратуры - от заводских этикеток.
2. Номер каталога указан в правом конце каждой страницы.
41

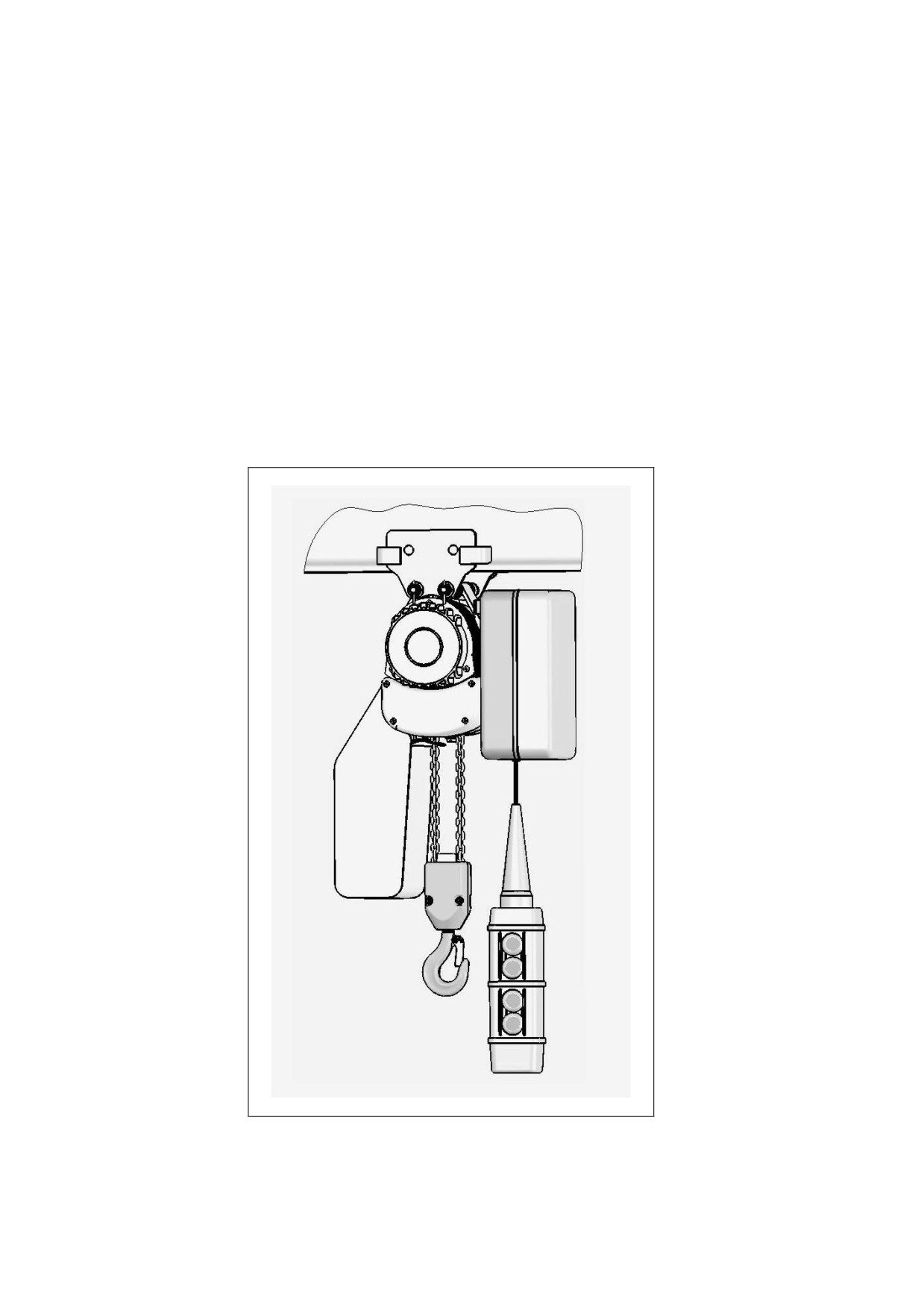

КАТАЛОГ ЧАСТЕЙ
Цепных электротельферов
типа ВE
КАТАЛОГ ЧАСТЕЙ Цепных электротельферов типа BE
УКАЗАНИЯ К ПОЛЬЗОВАНИЮ КАТАЛОГОМ
Настоящий каталог охватывает все детали, из которых произведен
электротельфер типа ВЕ грузоподъемностью до 10кН.
Каталог является сборным для всех конструктивных решений цепных
электротельферов грузоподъемностью до
10кН. поэтому, при определении
необходимых Вам частей, следует правильно указать их наименование и
спецификацию закупленной Вами машины.
Фигуры и таблицы обеспечивают быстрое определение частей Вашего
электротельфера по каталогу.
В соответствующей таблице, в колонке грузоподъемности, указано
обозначение части по каталогу.
Каждая запасная часть, в наименовании которой не указывается для какого
типа электротельфера она предназначена, годится для всех типов машин,
указанных в этой таблице.
Знаком ”*”, предоставлены дополнительные указания.
Расположение и номенклатурная последовательность в таблице зависят от
функционального назначения деталей и порядка монтажа. Это поможет Вам при
составлении заказов на запасные части и будет указанием при сборке и разборке
электротельфера.
Каждому позиционному номеру детали на фигуре соответствует
позиционный номер в колонке соответсвующей таблицы, следует: наименование,
условное обозначение детали и необходимое количество.
Каждый ЗАКАЗ НА ЗАПАСНЫЕ ЧАСТИ должен содержить следующие
данные:
1. Тип, заводской номер и год выпуска электротельфера - согласно его
заводской табличке1. .
2. Наименование по каталогу заказываемой запасной части.
3. Обозначение по каталогу заказываемой запасной части.
4. Количество заказываемых запасных частей.
5. Для электрооборудования
- тип, напряжение и частота, снятые из
заводской таблички.
6. Вид посылки.
7. Адрес получателя посылки.
При желании заказчика, завод поставляет и комплектующие группы или узлы
электротельфера в сборе.
Все стандартные детали (болты, винты, гайки, пружинные шайбы кольца,
шплинты и пр.) отмечены в каталоге только для облегчения обслуживания
электротельфера. Они отмечены знаком „х” в соответствующей колонке таблицы
Каталога и завод их не поставляет.
Изготвитель сохраняет за собой право вносить изменения в каталоге частей.
ПРИМЕЧАНИЯ:
1. 1. Для электротельферов в тропическом „Т-ІІ” и специальном „С”
исполнении, запасные части выбираются из этого каталога, но в заказе
указывается и исполнение электротельфера.
2. При заказе кабеля питания необходимо указать его длину в метрах.
3
с.
КАТАЛОГ ЧАСТЕЙ Цепных электротельферов типа BE
1. КРЮК
1.1. Крюк нижний двухкратный
Фигура 1.1.
Таблица 1.1.
Обозначение
Поз.№
Наименование
Стандарт
Шт.
Грузоподъемность, кН
2,5;5
10
1÷17
КРЮК в сборе - г/п 10 кН
1
ВЕ 10.03
КРЮК в сборе - г/п 5 кН
1
ВЕ 05.03
КРЮК в сборе - г/п 2,5 кН
1
ВЕ 025.03
10÷17
КРЮК (комплект)
1
ВЕ 05.03.01
ВЕ 10.03.01
1
Винт I М8х60-6.6
БДС 2171-72
2
-
х
Винт I М6х50-6.6
БДС 2171-77
2
х
-
2
Шайба пружинная 8Н
БДС 833-71
2
-
х
Шайба пружинная 6Н
БДС 833-71
2
х
-
3
Гайка I М8-6,6
БДС 1250-71
2
-
х
Гайка I М6-6,6
БДС 1250-71
2
х
-
4
Крышка
2
ВЕ 05.03.00.01
ВЕ 10.03.00.01
5
Буфер
1
ВЕ 05.03.00.11
ВЕ 10.03.00.11
6
Звездочка
1
ВЕ 05.03.00.02
ВЕ 10.03.00.02
7
Шайба
2
ВЕ 05.03.00.03
ВЕ 10.03.00.03
8
Ось
1
ВЕ 05.03.00.04
ВЕ 10.03.00.04
9
Подшипник 6302-2z
БДС 4843-84
2
-
х
Подшипник 6002-2z
БДС 4843-84
2
х
-
10
Болт М6х30-8,8
БДС 9731-87
1
-
х
Болт М5х25-6,8
БДС 9731-87
1
х
-
11
Пружина
1
ВЕ 05.03.00.10
БКТ12.01.00.03
12
Предохранитель
1
ВЕ 05.03.00.09
БКТ52.01.00.02
13
Штифт пружинный 4х40
DIN1481
1
-
х
Штифт пружинный 3х35
DIN1481
1
х
-
14
Гайка
1
ВЕ 05.03.00.06
ВЕ 10.03.00.06
15
Гайка I М6-6,6
БДС 1250-71
1
-
х
Гайка I М5-6,6
БДС 1250-71
1
х
-
16
Подшипник 51105
БДС 4852-85
1
-
х
Подшипник 51104
БДС 4852-85
1
х
-
17
Крюк однорогий
1
ВЕ 05.03.00.14
ВЕ 10.03.00.14
5
с.
КАТАЛОГ ЧАСТЕЙ Цепных электротельферов типа BE
1.2. Крюк нижний однократный
Фигура 1.2.
Таблица 1.2.
Обозначение
Поз.№
Наименование
Стандарт
Шт.
Грузоподъемность, кН
1,25; 2,5
5
1÷13
КРЮК в сборе - г/п 5 кН
1
ВЕ 05.06
КРЮК в сборе - г/п 2,5 кН
1
ВЕ 025.06
КРЮК в сборе - г/п 1,25 кН
1
ВЕ 125.06
6÷13
КРЮК (комплект)
1
ВЕ 025.06.01
ВЕ 05.06.01
1
Буфер
1
ВЕ 025.06.00.06
ВЕ 05.06.00.06
2
Винт М6х25-6,8
БДС 2171-72
2
х
х
3
Подшипник 51101
БДС 4852-85
1
х
х
4
Шайба пружинная 6Н
БДС 833-71
2
х
х
5
Крышка
2
ВЕ 025.06.00.02
ВЕ 05.06.00.02
6
Крюк однорогий
1
ВЕ 025.06.01.00.01
ВЕ 05.06.01.00.01
7
Гайка М3
ISO 4032
х
х
8
Пружина
1
ВЕ 025.06.01.00.03
ВЕ 05.06.01.00.03
9
Предохранитель
1
ВЕ 025.06.01.00.02
ВЕ 05.06.01.00.02
10
Штифт пружинный 3х26
DIN 1481
1
х
х
11
Гайка
1
ВЕ 025.06.01.00.07
ВЕ 05.06.01.00.07
12
Болт М3x25-6.8
БДС 1234-85
1
х
х
6
с.
КАТАЛОГ ЧАСТЕЙ Цепных электротельферов типа BE
1.3. Крюк верхний
Фигура 1.3.
Таблица 1.3.
Номер по каталогу
Поз.№
Наименование
Стандарт
Шт.
Грузоподъемность, кН
1,25; 2,5; 5
5; 10
1÷12
КРЮК верхний в сборе
1
ВЕ042.02
167247
1
Шплинт 4х32
БДС 55-77
4
-
х
Шплинт 3,2х25
БДС 55-77
4
х
-
2
Шайба АМ20
БДС 206-78
4
-
х
Шайба АМ12
БДС 206-78
4
х
-
3
Ось
2
ВЕ042.02.00.01
167246
4
Штифт пружинный
DIN 1481
1
3х25
200002
5
Гайка
1
ВЕ042.02.00.02
167146
6
Подшипник 51104
БДС 4852-85
1
х
-
Дробинка Ø5,6
ГОСТ 3722-66
18
-
х
7
Траверс
1
ВЕ042.02.01
167248
8
Крюк однорогий
1
ВЕ05.03.00.14
167148
9
Гайка М5
БДС 1250-71
1
х
-
10
Пружина
1
ВЕ05.03.00.10
160086
11
Предохранитель
1
-
162045
Предохранитель
ВЕ05.03.00.09
-
12
Заклепка 5x40
БДС 32-80
1
-
х
Болт I M5x25-6.8
БДС 9731-85
1
х
-
7
с.
содержание .. 1 2 3 4 ..
