Электротельферы типа MТ, Т, ВВ. Каталог запчастей - часть 1

Настоящий каталог соответствует следующим нармативным документам:

1. БДС 2.601-82, Эксплуатационные документы

2. DIN V 8418, Benutzerinformation

3. EN 292-2:1991 Sicherheit von Mashinen

4. DIN 24420, Teil 1 Erzatzteillisten, Algemeines

5. DIN 24420, Teil 2 Erzatzteillisten, Form und Bau des Textteiles

6. ГОСТ 2.601-68, ЕСКД. Эксплуатационные документы

7. ISO 10973:1995(E), Granes - Spare parts manual

8. Правила устройства и безопасной эксплуатации грузоподъемных кранов,

ГОСГОРТЕХНАДЗОР России, москва, ПИО ОБТ 2001.

ЗАКАЗ ДОЛЖЕН СОДЕРЖИТЬ:

1. Тип, заводской номер, год производства электротельфера сообразно

заводской этикетке и группе режима работы.

2. Наименование и номер по каталогу таребуемой части.

3. Количество требуемой части.

4. Части электрооборудования: тип, напряжение, честота согласно их

заводским этикеткам.

5. Номер каталога в конце последней строчки каждой страницы.

6. Вид доставки.

7. Адресс доставки.

УКАЗАНИЯ ДЛЯ УПОТРЕБЛЕНИЯ КАТАЛОГА

Настоящий каталог относится к всем частям, которыми изготовляются

электротельферы типа МТ.

В таблицах указаны номера фигур и позиции, а на противоположной стороне

- наименование, число, номер по каталогу конкретнего изготовления. Если в

данной группе или подгруппе только одна иллюстрация, она может быть

цитирована после оглавления и отсуствовать в колонке таблицы. Иллюстрации с

большим числом позиции снабжены координатной сетью: координаты позиции

цитированы в колонке “место позиции”.

Узлы, позиции которых даны в скобках “[ ]”, не разбираются и их доставляют

комплектом. В скобках

“(

)” даны номера станндартизированных элементов:

болты, гайки, обеспочивающие кольца и пр.; в принципе они не доставляются

производителем в качестве запасных частей, но это не препятствует клиенту их

заказывать. Их изобразили и описали для удобства обслуживания

электротельфера. При замене нужно обращать внимание на соблюдение класса

крепкости скрепляющих элементов.

Символы даны в колонках:

“-“ - отсуствует в данном изготовлении;

“+”

- присуствует в данном изготовлении. В Табл. 1 и 2 даны скорости

подъема электротельферов серии МТ и их обозначения.

Таблица 0.1

Скорость подъема-обозначение

Полиспаст

1/1,2/2

2/1,4/2

4/1

1/1,2/2

2/1,4/2

4/1

1/1,2/2

2/1,4/2

4/1

Вариант

Тип

уменьшенной

Скорость подъема: основная/ уменьшенная, m/min

скорости подъема

MT 200

16/2.8

8/1.4

24/2.8

12/1.4

32/4

16/2

16/4

8/2

24/4

12/2

32/4.6

16/2.3

MT300,

MT400,

16/2.8

8/1.4

4/0.7

24/2.8

12/1.4

6/0.7

32/4

16/2

MT500

16/4

8/2

4/1

24/4

12/2

6/1

32/4.6

16/2.3

MT600

16/3.0

8/1.5

4/0.75

24/2.8

12/1.4

6/0.7

16/4

8/2

4/1

24/4

12/2

6/1

MT700

16/3.6

8/1.8

4/0.9

8/2

4/1

Таблица 0.2

Высота подъема, m

Тип

Полиспаст

Исполнение

2/1

NCB, St

4/1

NCB, St

MT200

2/1

НСВ

4/1

НСВ

2/1

NCB, St

4/1

NCB, St

6.5

MT300

4/2

6.3

15.5

2/1

НСВ

5.5

9.5

12.5

4/1

НСВ

6.3

9.5

2/1

NCB, St

5.5

4/1

NCB, St

MT400

4/2

2/1

НСВ

8.5

11.5

4/1

НСВ

5.7

9.5

12.5

2/1

NCB, St

5.5

4/1

NCB, St

12.5

MT500

4/2

8.5

2/1

НСВ

8.5

11.5

4/1

НСВ

5.7

8.5

2/1

NCB, St

4.5

4/1

NCB, St

5.5

8.5

11.5

MT600

4/2

3.6

8.5

2/1

НСВ

4/1

НСВ

5.5

8.5

2/1

NCB, St

4/1

NCB, St

8.5

11.5

MT700

4/2

6.5

13.5

2/1

НСВ

7.5

11.5

28.5

4/1

НСВ

Другие обозначения, использованные в каталоге:

Q - товароподъемность;

dr - диаметр каната;

Vn - скорость передвижения;

Dxk - диаметр колеса ходового задвиженного;

V - скорость подъема;

S - Полиспаст,

St - стационарное изготовление,

NCB - изготовление с тележкой, нормальная строительная высота,

НСВ - изготовление с тележкой, уменьшенная строительная высота.

Примечание:

В настоящем каталоге рассмотрены электротельферы скорости

подъема V1 и V2; типов с MT300 до MT700. Высоты подъема: с H1 дo H5 для

типов MT300, MT400, MT500 и MT600 и с H2 до H7 - для типа MT700.

ПРОИЗВОДИТЕЛЬ СОХРАНЯЕТ ЗА СОБОЙ ПРАВО ИЗМЕНЯТЬ КАТАЛОГ

ЧАСТЕЙ

ИДЕНТИФИКАЦИЯ ГРУПП ЭЛЕКТРОТЕЛЬФЕРА

Группы электротельферов идентифицированы согласно ISO 10973:1995(E) на

фиг. 1 и табл. 0.3.

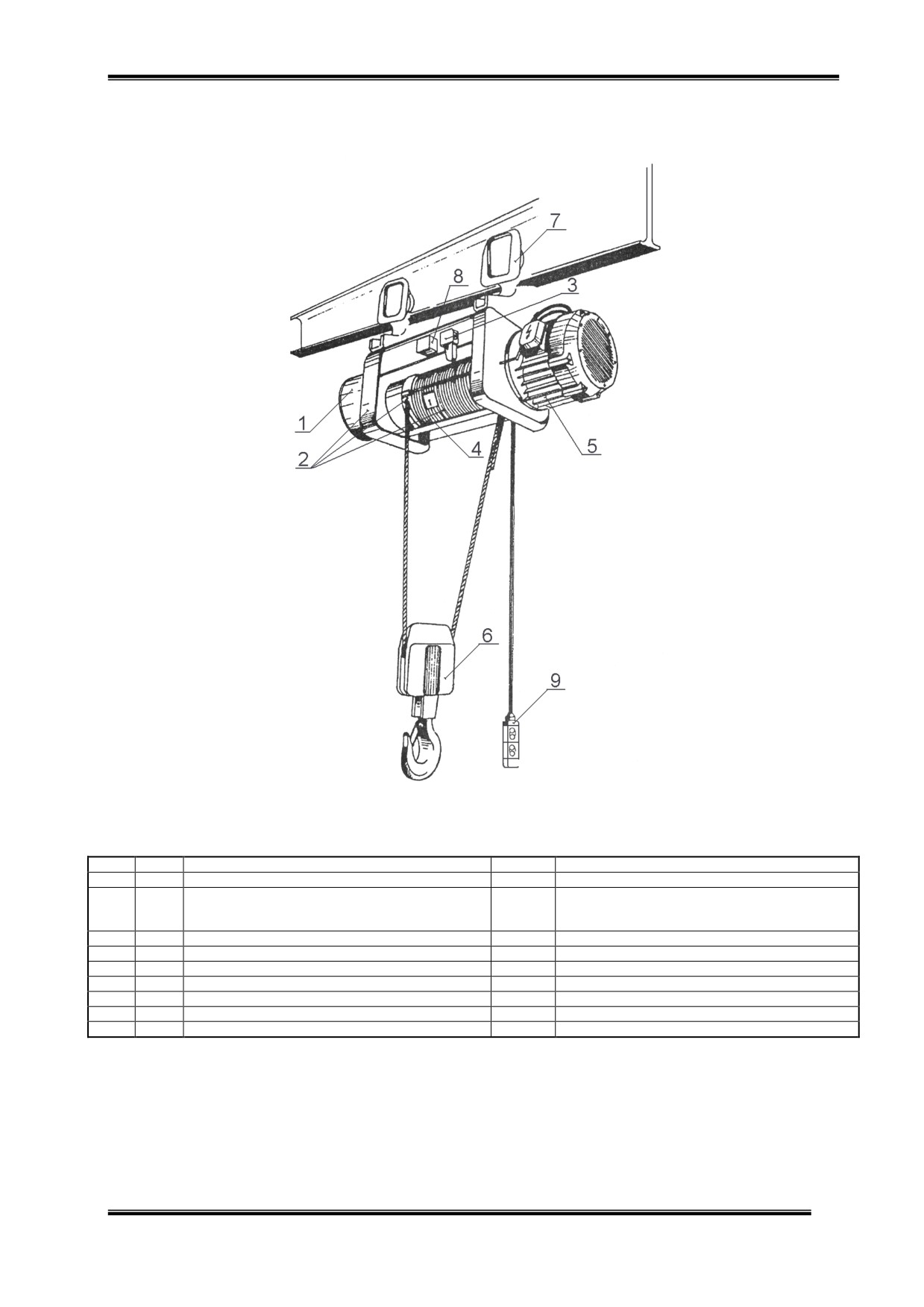

Фиг. 1

Таблица 0.3

Поз.

Группа

Наименование

Страница

Примечание

Редуктор подъема

Корпус с системой выключения, барабаном,

Муфта - в группе 4

канатоукладыванием, канатом, соединительным

комплектом

Подвеска

Муфта

Комплект муфты - согласно группе 2

Электродвигатель подъема

Крюк комплект

Механизм передвижения

Ограничитель груза

Дан только ограничетель груза типа НОТ

Блок управления

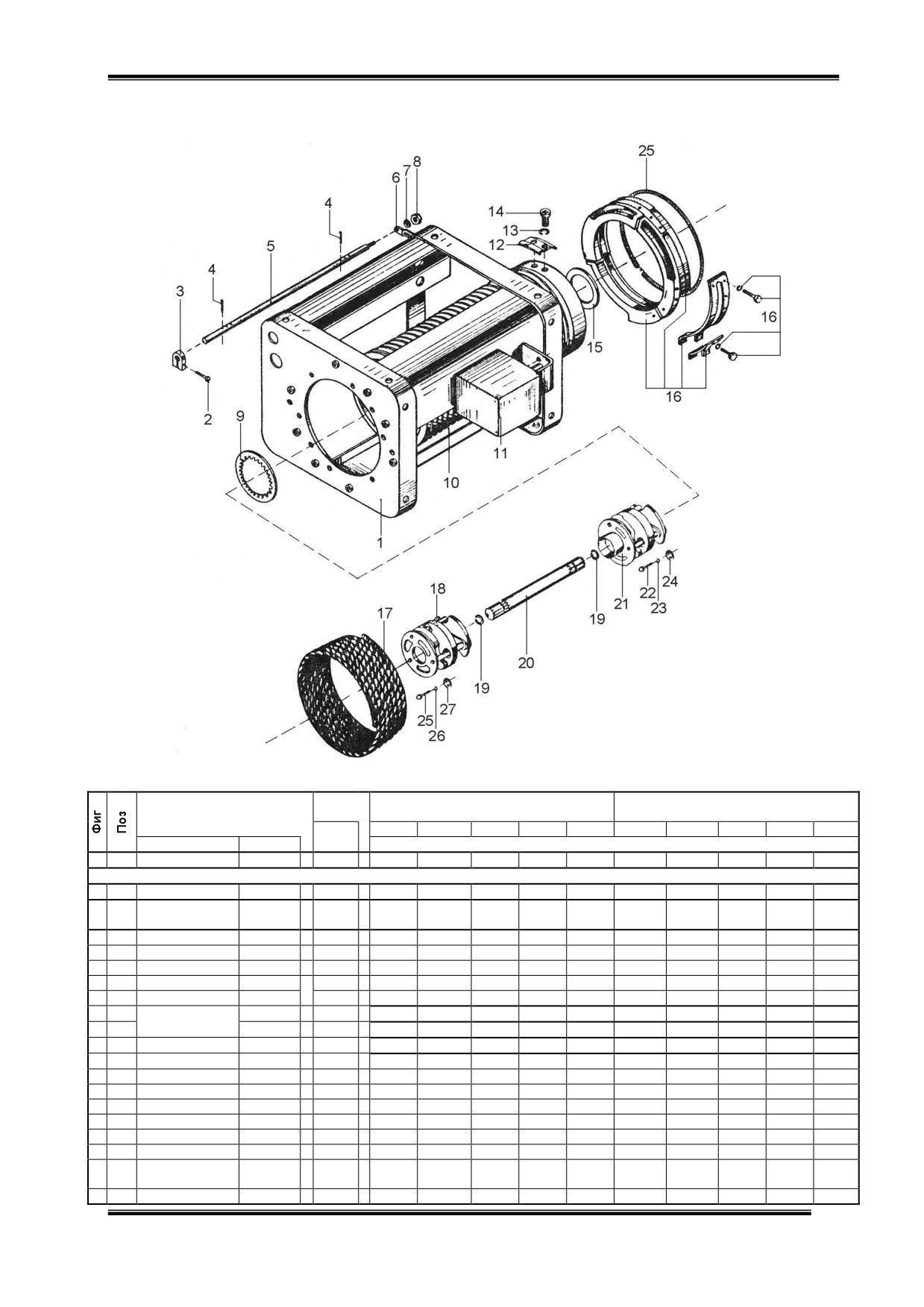

1. РЕДУКТОР ПОДЪЕМА

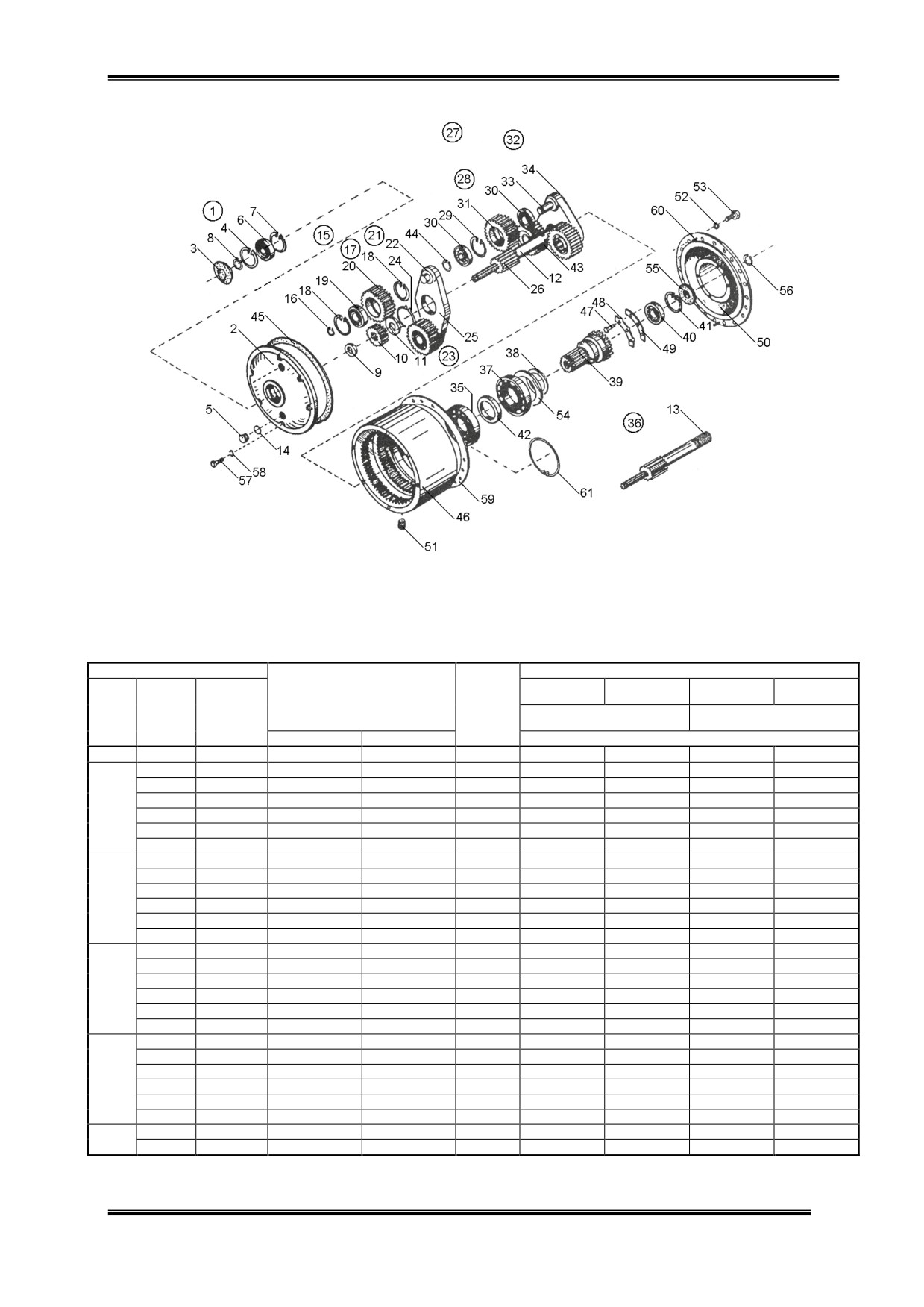

Фиг. 2

1.1. Редуктор подъема и электродвигатель

Таблица 1.1

Позиция согласно Фиг.2

Исполнение

Электро-

Электродвигатель

НСВ

NCB, St

НСВ

NCB, St

Высота

Скорость

двигатель

двухскоростный

Тип

подъема

односко-

Базисный редуктор

Редуктор с тормозом

ростный

Вариант I

Вариант II

Номер по каталогу

KG-1608-6

KG-I-2110-30/6

KG-I-2110-24/6

H1,H4,H5

168303

141669

835018

835015

KG-I-1608-4

KG-I-2110-30/4

KG-I-2110-24/4

H1,H4,H5

168303

141669

835018

835015

KG-1608-6

KG-I-2110-30/6

KG-I-2110-24/6

168304

158013

835019

835016

MT300

KG-I-1608-4

KG-I-2110-30/4

KG-I-2110-24/4

168304

158013

835019

835016

KG-1608-6

KG-I-2110-30/6

KG-I-2110-24/6

168305

168301

835017

KG-I-1608-4

KG-I-2110-30/4

KG-I-2110-24/4

168305

168301

835017

KG-2008-6

KG-I-2612-30/6

KG-I-2612-24/6

H1,H4,H5

169213

158017

578985

578981

KG-I-2008-4

KG-I-2612-30/4

KG-I-2612-24/4

H1,H4,H5

169213

158017

578985

578981

KG-2008-6

KG-I-2612-30/6

KG-I-2612-24/6

169229

158021

578986

578982

MT400

KG-I-2008-4

KG-I-2612-30/4

KG-I-2612-24/4

169229

158021

578986

578982

KG-2008-6

KG-I-2612-30/6

KG-I-2612-24/6

169217

169200

578987

578983

KG-I-2008-4

KG-I-2612-30/4

KG-I-2612-24/4

169217

169200

578987

578983

KG-2011-6

KG-II-2612-30/6

KG-II-2612-24/6

H1,H4,H5

169322

158025

579008

579005

KG-I-2012-4

KG-II-2612-30/4

KG-II-2612-24/4

H1,H4,H5

169322

158025

579008

579005

KG-2011-6

KG-II-2612-30/6

KG-II-2612-24/6

169323

158029

579009

579006

MT500

KG-I-2012-4

KG-II-2612-30/4

KG-II-2612-24/4

169323

158029

579009

579006

KG-2011-6

KG-II-2612-30/6

KG-II-2612-24/6

169324

169321

579007

KG-I-2012-4

KG-II-2612-30/4

KG-II-2612-24/4

169324

169321

579007

KG-2412-6

KG-II-3317-30/6

KG-II-3317-24/6

H1,H4,H5

148864

158033

579018

579015

KG-I-2714-4

KG-II-3317-30/4

KG-II-3317-24/4

H1,H4,H5

148864

158033

579018

579015

KG-2412-6

KG-II-3317-30/6

KG-II-3317-24/6

148865

158037

579019

579016

MT600

KG-I-2714-4

KG-II-3317-30/4

KG-II-3317-24/4

148865

158037

579019

579016

KG-2412-6

KG-II-3317-30/6

KG-II-3317-24/6

148866

148863

579020

579017

KG-I-2714-4

KG-II-3317-30/4

KG-II-3317-24/4

148866

148863

579020

579017

KG-2714-6

KG-3517-24/6

H2,H4÷H7

158041

579433

MT700

KG-2714-6

KG-3517-24/6

149715

579434

1.2. Редуктор подъема - базисного изготовления

Таблица 1.2

Позиции обозначены по Фиг. 2

Высота

Исполнение

Шт.

Номер по каталогу

Поз.

Наименование

БДС

подъема

Редуктор (поз. 1,15,27,48-60)

Н1,Н4,Н5

168303

169213

169322

148864

Редуктор (поз. 1,15,27,48-60)

Н2

168304

169229

169323

148865

Редуктор (поз. 1,15,27,48-60)

Н3

168305

169217

169324

148866

Редуктор(поз.1,14,15,27,28,44-46, 51-

НСВ

Н2,Н4-Н7

158041

53,59-60)

Редуктор(поз.1,14,15,27,28,44-46, 51-

Н3

149715

53,59-60)

Редуктор (поз. 1,15,27,48-60)

Н1,Н4,Н5

141669

158017

158025

158033

Редуктор (поз. 1,15,27,48-60)

Н2

158013

158021

158029

158037

Редуктор (поз. 1,15,27,48-60)

Н3

168301

169200

169321

148863

Редуктор(поз.1,14,15,27,28,44-46, 51-

NCB, St

Н2,Н4-Н7

158041

53,59-60)

Редуктор(поз.1,14,15,27,28,44-46, 51-

Н3

149715

53,59-60)

Вал входящий (поз. 2-12)

НСВ, NCB, St

Н1,Н4,Н5

576162

158254

158266

Вал входящий (поз. 2-12)

НСВ, NCB, St

Н2

159165

158250

158255

158267

Вал входящий (поз. 2-12)

НСВ, NCB, St

Н3

158302

169166

169167

148149

Вал входящий (поз. 2-8,13,14)

НСВ, NCB, St

Н2,Н4-Н7

158270

Вал входящий (поз. 2-8,13,14)

НСВ, NCB, St

Н3

158272

Крышка

НСВ, NCB, St

Н1-Н7

186182

186184

186185

162332

Резиновая крышка

НСВ, NCB, St

Н1-Н7

186183

186186

162333

(4)

Кольцо

2170-77

НСВ, NCB, St

Н1-Н7

А47

А62

А72

Пробка

НСВ, NCB, St

Н1-Н7

170527

162337

(6)

Подшипник

4843-84

НСВ, NCB, St

Н1-Н7

6204

6305

6206

6207

Кольцо предохранительное

НСВ, NCB, St

Н1-Н5

160067

160096

(7)

Кольцо

2170-77

НСВ, NCB, St

Н2-Н7

А72

(8)

Кольцо

2170-77

НСВ, NCB, St

Н1-Н7

В20

В25

В30

В65

Втулка дистанционная

НСВ, NCB, St

Н1-Н5

126778

180099

162613

Солн.зубч.колесо

НСВ, NCB, St

Н1-Н5

162779

162102

162021

Втулка компенсирующая

НСВ, NCB, St

Н1-Н5

160071

160107

162107

162023

Вал

НСВ, NCB, St

Н1,Н4,Н5

162714

162212

162177

Вал

НСВ, NCB, St

Н2

162908

162756

162239

162075

Вал

НСВ, NCB, St

Н3

168328

169172

169173

148148

Вал-зубчатое колесо

НСВ, NCB, St

Н2,Н4-Н7

162334

Вал-зубчатое колесо

НСВ, NCB, St

Н3

160803

Кольцо уплотняющее

НСВ, NCB, St

Н2,Н4-Н7

162335

Передача І компл. (поз. 16,17,21)

НСВ, NCB, St

Н1-Н7

158453

158304

158307

158310

(16)

Кольцо

2170-77

НСВ, NCB, St

Н1-Н7

В25

В30

В40

В50

Планетное зубч.колесо (поз. 18-20)

НСВ, NCB, St

Н1-Н7

162931

000724

162540

162338

(18)

Кольцо

2170-77

НСВ, NCB, St

Н1-Н7

А47

А80

А110

(19)

Шарик.подшипник

4843-84

НСВ, NCB, St

Н1-Н7

6204

6206

6208

6310

Планетное зубч.колесо

НСВ, NCB, St

Н1-Н7

162933

000723

162514

162340

Водило І (поз.22,23)

НСВ, NCB, St

Н1-Н7

162932

162217

162516

162339

Ось

НСВ, NCB, St

Н1-Н7

162709

162096

162157

162342

Водило зубч.колесо (поз.24-26)

НСВ, NCB, St

Н1-Н7

162929

162220

162518

162341

(24)

Кольцо

2170-77

НСВ, NCB, St

Н1-Н7

В40

В48

В55

В65

Водило

НСВ, NCB, St

Н1-Н7

143350

162466

160631

623357

Солн. зубч. колесо

НСВ, NCB, St

Н1-Н7

162712

162099

162520

147086

Передача ІІ компл.

НСВ, NCB, St

Н1-Н5

000205

252915

158305

158308

(поз. 28,32,36,42-44)

Передача ІІ компл.

НСВ, NCB, St

Н2-Н7

158311

(поз. 32,36,43,50,54,61)

Планет.зубч.колесо (поз. 29-31)

НСВ, NCB, St

Н1-Н7

000116

162559

Планет.зубч.колесо (поз. 29-31)

НСВ, NCB, St

Н1-Н5

252916

Планет.зубч.колесо (поз. 29-31)

НСВ, NCB, St

Н2-Н7

162445

(29)

Кольцо

2170-77

НСВ, NCB, St

Н1-Н7

А80

А110

(30)

Шарик.подшипник

4843-84

НСВ, NCB, St

Н1-Н5

6204

(30)

Шарик.подшипник

4843-84

НСВ, NCB, St

Н1-Н7

6206

6208

6310

Планет.зубч.колесо

НСВ, NCB, St

Н1-Н7

000154

252920

205920

162563

162358

Водило ІІ (поз. 33-35)

НСВ, NCB, St

Н1-Н5

000228

252918

162469

162560

Водило ІІ (поз. 33-35)

НСВ, NCB, St

Н2-Н7

162346

[33]

Ось водила

НСВ, NCB, St

Н1-Н7

000169

162222

162564

162352

[33]

Ось водила

НСВ, NCB, St

Н1-Н5

252919

[34]

Водило ІІ

НСВ, NCB, St

Н1-Н7

000196

162821

162223

162565

623358

Подшипник

НСВ, NCB, St

Н1-Н7

203720

203719

203718

205997

Втулка зубчатая (поз.37-41)

НСВ, NCB, St

Н1-Н7

249

162471

162562

Вал шлиц.втулки (поз.35,37-42,55)

НСВ, NCB, St

Н2-Н7

162349

(37)

Подшипник

4843-84

НСВ, NCB, St

Н1-Н7

6210

6215

6218

6222

Втулка

НСВ, NCB, St

Н1-Н7

162935

162225

162567

162355

[39]

Втулка-зубчатая

НСВ, NCB, St

Н1-Н7

162934

162224

162566

162356

(40)

Подшипник

4843-84

НСВ, NCB, St

Н1-Н7

6004

6205

6206

6207

(41)

Кольцо предохранит.

2170-77

НСВ, NCB, St

Н1-Н7

А52

А62

А72

Втулка дистанционная

НСВ, NCB, St

Н1-Н7

162038

162817

162561

162354

(43)

Кольцо предохранит.

2170-77

НСВ, NCB, St

Н1-Н7

В40

В60

В75

В110

(44)

Кольцо предохранит.

2170-77

НСВ, NCB, St

Н1-Н7

В25

В30

В40

В50

(44)

Кольцо предохранит.

2170-77

НСВ, NCB, St

Н1-Н5

В30

Кольцо резиновое

НСВ, NCB, St

Н1-Н7

160062

160091

160151

162328

Зубчатый венец

НСВ, NCB, St

Н1-Н7

162279

162059

162028

162444

(47)

Болт

1232-72/5,6

НСВ, NCB, St

Н1-Н5

ІМ8х16

ІМ8х18

Подложка предохранит.

НСВ, NCB, St

Н1-Н5

160065

160094

160154

Застопоряющий сектор

НСВ, NCB, St

Н1-Н5

160063

160092

160152

Фланец

НСВ

Н1-Н7

168268

164432

164429

162350

Фланец

NCB, St

Н1-Н7

162207

162324

162029

162350

Пробка

НСВ, NCB, St

Н1-Н7

170527

162336

(52)

Шайба пружинная

833-82

НСВ, NCB, St

Н1-Н7

2-8Н

2-10Н

2-14Н

(53)

Винт

2171-83/8,8

НСВ, NCB, St

Н1-Н7

М8х18

М8х25

М10х30

М14х35

(54)

Уплотнитель

9954-83

НСВ, NCB, St

Н1-Н7

208046

208048

208054

162957

(55)

Уплотнитель

9954-83

НСВ, NCB, St

Н1-Н7

208043

208049

208055

222545

(56)

Кольцо предохранит.

2170-77

НСВ, NCB, St

Н1-Н5

В20

В30

В65

(57)

Винт

2171-83/8,8

НСВ, NCB, St

Н1-Н5

М6х14

М6х18

М6х20

(58)

Шайба пружинная

833-82

НСВ, NCB, St

Н1-Н5

2-6Н

Кольцо резиновое

НСВ, NCB, St

Н1-Н5

160062

160093

160153

162331

Щифт цилиндрический

НСВ, NCB, St

Н1-Н7

143357

147028

148084

(61)

Кольцо предохранит.

2170-77

НСВ, NCB, St

Н2-Н7

А200

1.3. Редуктор подъема с дисковым электромагнитным тормозом

Фиг. 3

Таблица 1.3

Редуктор с

Базисный

Дисковой

Уплотнитель

Наименование

Вал

Крышка

тормозом

редуктор

тормоз

БДС 9954-83

Позиции - Фиг. 3

1-30

1-25

Число

Дисковой тормоз - тип

Номер по каталогу

835015

141669

291260

162783

835033

A28X47X10-3

835016

158013

291260

162780

835033

A28X47X10-3

835017

168301

291260

168340

835033

A28X47X10-3

835018

168303

291260

162783

835033

A28X47X10-3

835019

168304

291260

162780

835033

A28X47X10-3

835020

168305

291260

168340

835033

A28X47X10-3

578981

158017

291226

578952

578956

A35x62x10-3

578982

158021

291226

578950

578956

A35x62x10-3

578983

169200

291226

578951

578956

A35x62x10-3

578985

169213

291226

578952

578956

A35x62x10-3

578986

169229

291226

578950

578956

A35x62x10-3

578987

169217

291226

578951

578956

A35x62x10-3

579005

158025

291226

578952

578956

A35x62x10-3

579006

158029

291226

578953

578956

A35x62x10-3

579007

169321

291226

578954

578956

A35x62x10-3

579008

169322

291226

578952

578956

A35x62x10-3

579009

169323

291226

578953

578956

A35x62x10-3

579010

169324

291226

578954

578956

A35x62x10-3

579015

158033

291156

578960

162304

A38x62x10-3

579016

158037

291156

578961

162304

A38x62x10-3

579017

148863

291156

578962

162304

A38x62x10-3

579018

148864

291156

578960

162304

A38x62x10-3

579019

148865

291156

578961

162304

A38x62x10-3

579020

148866

291156

578962

162304

A38x62x10-3

1.3.1. Редуктор подъема с дисковым электромагнитным тормозом типа

Таблица 1.4

Редуктор с

Базисный

Дисковой

Вал-зубчатое

Уплотнитель

Наименование

Крышка

тормозом

редуктор

тормоз

колесо

БДС 9954-83

Позиции - фиг. 3

1-30

1-25

Число

Дисковой тормоз - тип

Номер по каталогу

579433

158041

579436

579439

A42x72x10-3

579434

149715

579437

579439

A42x72x10-3

ПРИМЕЧАНИЕ:

1.Заказывая редуктор с вторым тормозом нужно иметь ввиду, что из этого произходят

конструктивные изменения от базисного редуктора (поз.29, Фиг.3): крышку (поз.1,Фиг.3) и вал (поз.37,

Фиг.1) заменяются крышкой (поз.27, Фиг.3) и валом-зубчатым колесом (поз.28, Фиг.3) и добавляются

уплотнение (поз.26, Фиг.3) и дисковой электромагнитный тормоз .

2. Детали, обозначенные позицией 30, принадлежат базисному редуктору.

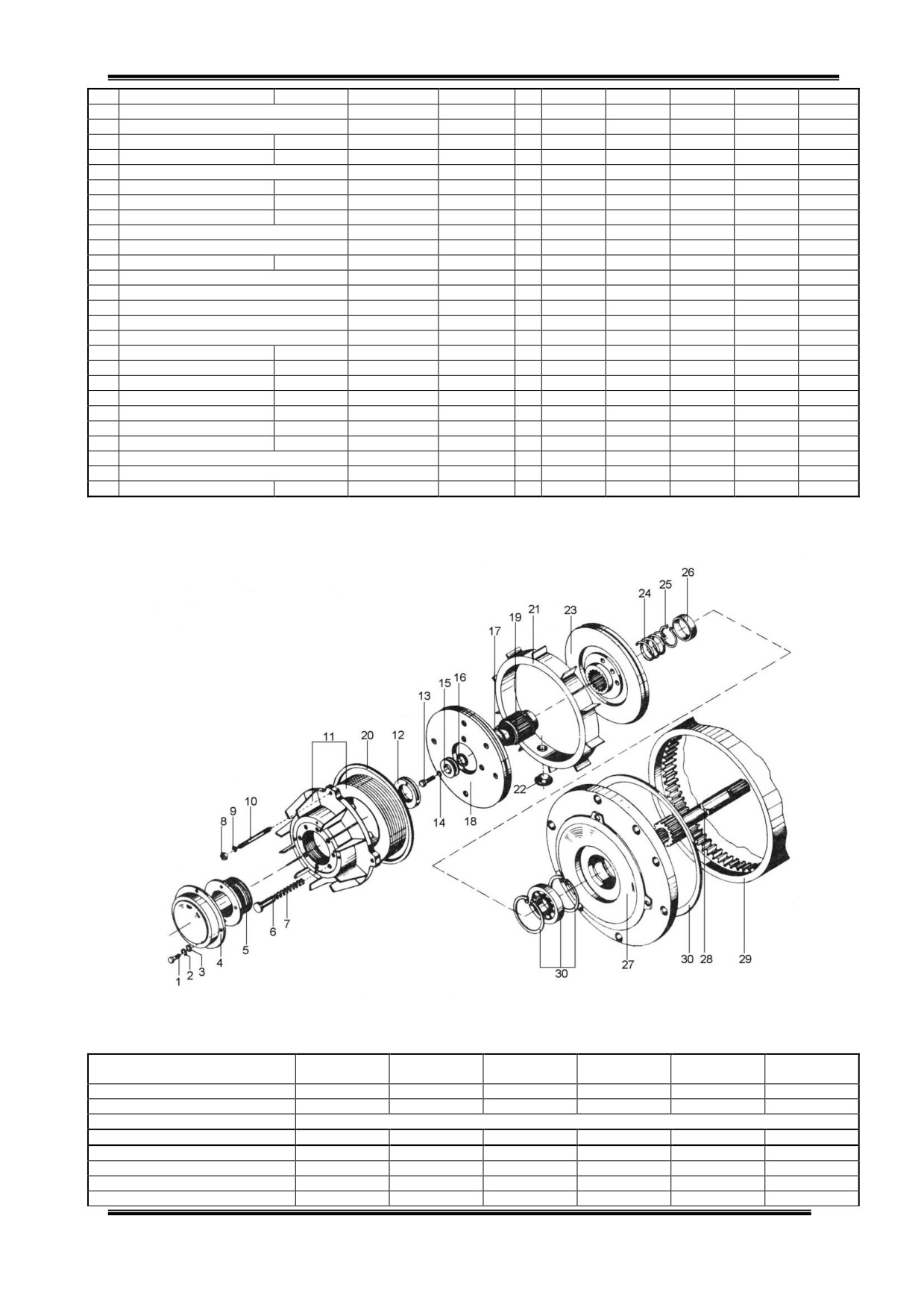

1.3.2. Дисковой электромагнитный тормоз

Таблица 1.5

Тип

Дисковой тормоз

Номер по каталогу

291260

291226

291156

Чис-

Фиг.

Поз.

Наименование

БДС

Номер по каталогу

ло

(1)

Винт

832-83/5.8

1M4x10

(2)

Шайба

833-82

2-4H

(3)

Шайба

206-78

AM4

Крышка

291274

291236

291170

Гайка регулирующая

291273

291235

291169

Упор

291271

291233

291165

Пружина

291270

291232

291164

(8)

Гайка

744-91/6

1M6

1M8

1M10

(9)

Шайба

833-82

2-6H

2-8H

2-10H

(10)

Шпилька

1238-87

AM6x60(10/22)-5.6

AM8x65(14/22)-5.6

AM10x80(16/26)-5.6

[11]

Электромагнит

291276

291238

291175

Гайка специальная

291173

C4.02

(13)

Винт

2171-83/5.6

M6x20

M8x20

(14)

Шайба

833-82

2-6H

2-8H

Крышка

291167

C4.00.00.08

(16)

О-кольцо

7947-85

2-24x4

2-26x5

Кольцо уплотняющее

291166

C4.00.00.07

[18]

Якорь комплект

291297

291251

291215

191215

Втулка шлицевая

291272

2913234

291168

C4.00.00.09

Пластинка регулирующая

291269

291231

291162

Кожух

291268

291230

291160

Пробка

291161

Тормозной диск

291302

291256

291220

C4.05

Пружина

291163

C4.00.00.04

(25)

Кольцо

5300-78

B1-45

B1-50

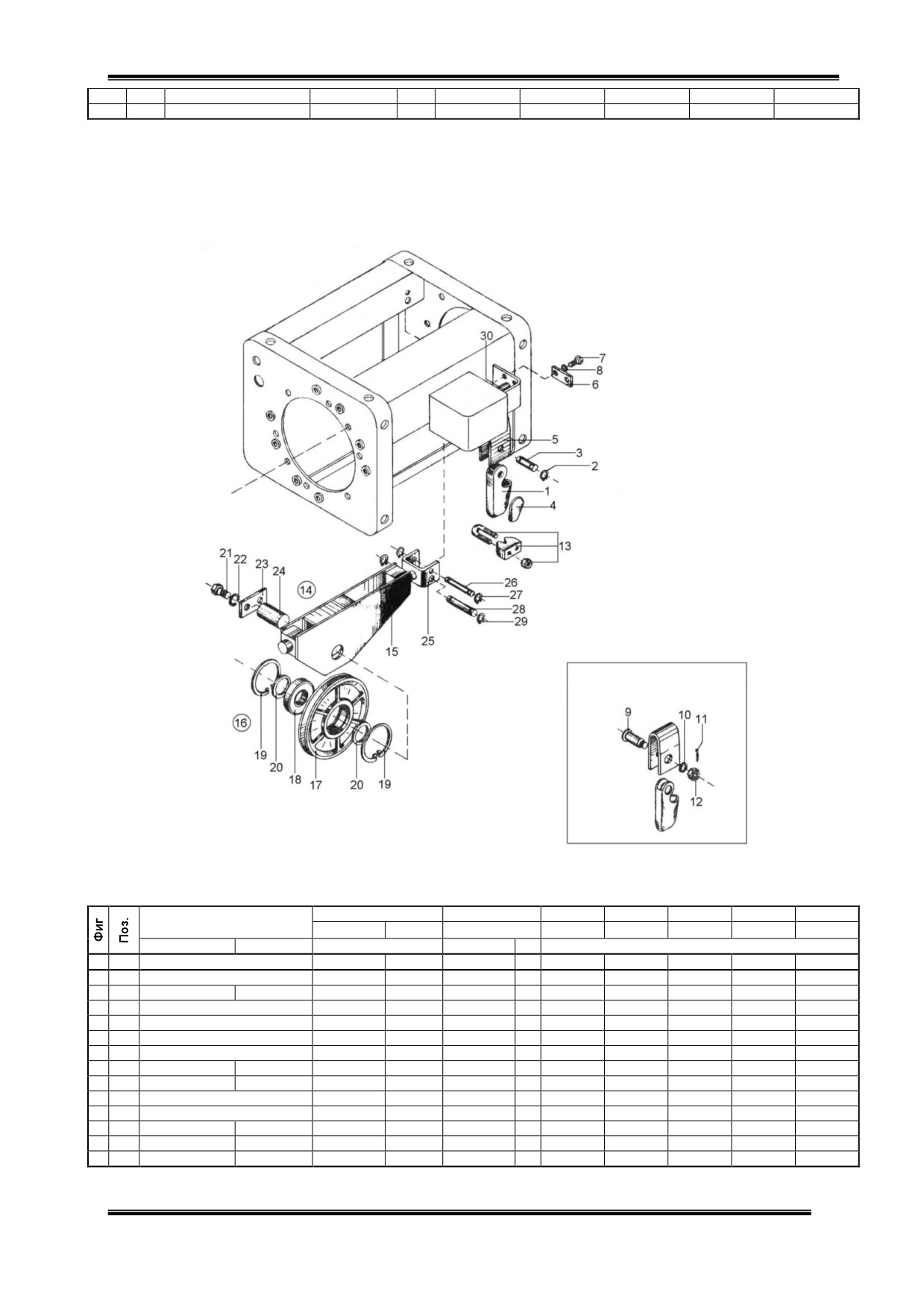

2. КОРПУС С СИСТЕМОЙ ВЫКЛЮЧЕНИЯ, БАРАБОНОМ,

КАНАТОУКЛАДЫВАНИЕМ, КАНАТОМ, МУФТЫ - КОМПЛЕКТОМ

Фиг. 4.

Таблица 2.1

Тип коробки эл.щита

Нормальная строительная высота

Число

Уменьшенная строительная высота

(тип Т - коробка электро-

Стационарное исполнение

тельфера Типа Т)

Наименование

Номер по каталогу

Тип MT 300 (полиспаст 2/1 и 4/1: dr=7, группа 2m; полиспаст 4/2: dr=5, группа 2m)

1,11

Корпус с ОТ

2/1

V1,V2

833520

833521

833522

833523

833524

Корпус с ОТ(и

1,11

4/1

V1,V2

830068

829502

833046

829273

829218

831567

Фиг. 7 поз.1-5)

Корпус

2/1

V1,V2

204072

204073

204074

204075

204076

203082

203083

203084

203085

203086

Корпус

4/1

V1,V2

204080

204081

204082

203065

203066

203067

Корпус

4/2

836596

836597

836598

Корпус для M65

2/1

V1,V2

832272

832273

832274

832275

832276

Корпус для M66

4/1

V1,V2

832298

832299

832300

Корпус К - Misia

2/1

V1,V2

835775

835776

835777

835778

835779

835775

835776

835777

835778

835779

hoist

4/1

V1,V2

835700

835701

835702

835700

835701

835702

Шток

2/1,4/1

V1,V2

204214

2042215

204216

204217

204218

203529

203530

203531

203532

203553

Шток

4/2

V1,V2

836247

836248

836249

Шток -micro

2/1,4/1

V1,V2

204219

204220

204221

204222

204223

203534

203535

203536

203537

203538

[10]

Барабан компл.

2/1,4/1

V1,V2

204719

204720

204721

204722

204723

204719

204720

204721

204722

204723

[10]

Барабан компл.

4/2

835749

835750

835751

[16]

Канатоукладчик

2/1,4/1

V1,V2

203430

203420

[16]

Канатоукладчик

4/2

V1,V2

835765

[16]

Канатоукладчик

4/2

V1,V2

837732

Канатоукладчик

[16]

2/1,4/1

V1,V2

801603

К- Misia

Пружина

2/1,4/1,4/2

V1,V2

202987

Канат

2/1

V1,V2

204352

204353

204354

204355

204357

204352

204353

204354

204355

204357

Канат

4/1

V1,V2

204358

204359

204360

204358

204359

204360

Канат

4/2

836402

836403

836404

[18]

Муфта компл.

2/1,4/1,4/2

V1,V2

170086

140739

170086

140739

Вал

2/1,4/1,4/2

V1,V2

257076

257077

250776

257077

промежуточной

[21]

Муфта компл.

2/1,4/1,4/2

V1,V2

140732

2/1

V1,V2

577110

Ограничитель

{11}

2/1

V1,V2

577182

577110

груза

4/1

V1,V2

577171

типа HOT

4/2

V1,V2

Согласно таблице 3.3

Тип MT 400 (полиспаст 2/1 и 4/1: dr=10, группа 2m; полиспаст 4/2: dr=8, группа 2m)

1,11

Корпус с ОТ

2/1

V1,V2

833530

833531

833532

833533

833534

Корпус с ОТ(и

1,11

4/1

V1,V2

828720

828721

833047

829809

829967

831083

Фиг. 7 поз.1-5)

Корпус

2/1

V1,V2

203448

203449

203450

203451

203452

203225

203226

203227

203228

203229

Корпус

4/1

V1,V2

203458

203459

203460

203319

203320

203321

Корпус

4/2

V1,V2

836599

836600

83672

Корпус для M65

2/1

V1,V2

832277

832278

832279

832280

832281

Корпус для M66

4/1

V1,V2

832301

832302

832303

Корпус К - Misia

2/1

V1,V2

835785

835786

835787

835788

835789

835785

835786

837787

835788

835789

hoist

4/1

V1,V2

835706

835707

835708

835706

835707

835708

Шток

2/1,4/1

V1,V2

20224

204225

204226

204227

204228

203539

203540

203541

203542

203543

Шток

4/2

V1,V2

836253

836254

836255

Шток -micro

2/1,4/1

V1,V2

20224

204225

204226

204227

204228

204724

204725

204726

204727

204728

[10]

Барабан компл.

2/1,4/1

V1,V2

204724

204725

204726

204727

204728

204724

204725

204726

204727

204728

[10]

Барабан компл.

4/2

V1,V2

835752

835753

835754

[16]

Канатоукладчик

2/1,4/1

V1,V2

203431

203421

[16]

Канатоукладчик

4/2

V1,V2

835766

[16]

Канатоукладчик

4/2

V1,V2

835733

[16]

КанатоукладчикК

2/1,4/1,4/2

V1,V2

801605

801604

Пружина

2/1,4/1,4/2

V1,V2

203043

Канат

2/1

V1,V2

204361

204362

204363

204364

204365

204361

204362

204363

204364

204365

Канат

4/1

V1,V2

204366

204367

204368

204366

204367

204368

Канат

4/2

V1,V2

836405

836406

836407

[18]

Муфта компл.

2/1,4/1,4/2

V1,V2

170087

196110

Вал

V1,V2

257078

257079

257078

257079

2/1,4/1,4/2

промежуточной

[21]

Муфта компл.

2/1,4/1,4/2

V1,V2

196111

Ограничитель

2/1

V1,V2

576623

577111

груза типа НОТ

4/1

V1,V2

577172

Тип MT 500 (полиспаст 2/1 и 4/1: dr=12, группа 2m; полиспаст 4/2: dr=10, группа 2m)

1,11

Корпус с ОТ

2/1

V1,V2

833535

833536

833537

833538

833539

Корпус с ОТ(и

1,11

4/1

V1,V2

828722

828498

833048

829812

829734

831569

Фиг. 7 поз.1-5)

Корпус

2/1

V1,V2

203453

203454

203455

203456

203457

203230

203231

203232

203233

203234

Корпус

4/1

V1,V2

203461

203462

203463

203321

203322

203324

Корпус

4/2

V1,V2

836763

836764

836765

Корпус для M65

2/1

V1,V2

832282

832283

832284

832285

832286

Корпус для M66

4/1

V1,V2

83304

832305

832306

Корпус К - Misia

2/1

V1,V2

835790

835791

835792

835793

835794

835790

835791

835792

835793

835794

hoist

4/1

V1,V2

835709

835710

835711

835709

835710

835711

Шток

2/1,4/1

V1,V2

204229

204230

204231

204232

204233

203544

203545

203546

203547

203548

Шток

4/2

V1,V2

836256

836257

836258

[10]

Барабан компл.

2/1,4/1

V1,V2

204729

204730

204732

204733

204734

204729

204730

204732

204733

204734

[10]

Барабан компл.

4/2

V1,V2

835755

835756

835757

[16]

Канатоукладчик

2/1,4/1

V1,V2

203432

203422

[16]

Канатоукладчик

4/2

V1,V2

835767

[16]

Канатоукладчик

4/2

V1,V2

835734

[16]

КанатоукладчикК

2/1,4/1,4/2

V1,V2

801607

801606

Пружина

2/1,4/1,4/2

V1,V2

202818

Канат

2/1

V1,V2

204369

204370

204372

204373

204374

204369

204370

204372 204373 204374

17 Канат

4/1

204375 204376 204377

17 Канат

4/2

* V1,V2

836408 836409 836410

[18] Муфта компл.

2/1,4/1,4/2 * V1,V2

1 170088

170088

170088 195821 195821 170088

170088

170088 195821 195821

Вал

2/1,4/1,4/2 * V1,V2

257080 257081

промежуточной

[21] Муфта компл.

2/1,4/1,4/2 * V1,V2

195815 195815

2/1

* V1,V2

1 829698

829698

829698 829698 829698 577112

577112

577112 577112 577112

Ограничитель

4/1

* V1,V2

1 577173

577173

577173 577173 577173 577173

577173

577173 577173 577173

груза типа НОТ

4/2

* V1,V2

Согласно таблице 3.3

Тип MT 600 (полиспаст 2/1 и 4/1: dr=14, группа 1Аm)

1,11 Корпус с ОТ

2/1

T V1,V2 1

833564

833565

833566 833567 833568

Корпус с ОТ(и

1,11

4/1

V1,V2

829504

829505

833712

829515

829735

830347

Фиг. 7 поз.1-5)

Корпус

2/1

V1,V2

203464

203465

203466

203467

203087

203088

203089

203090

203091

Корпус

4/1

V1,V2

204429

203446

203447

203068

203069

203070

Корпус для M65

2/1

V1,V2

832287

832288

832289

832290

832291

Корпус для M66

4/1

V1,V2

832307

832308

832309

Шток

2/1,4/1

V1,V2

204234

204235

204236

204237

204238

204234

204235

204236

204237

204238

[10]

Барабан компл.

2/1,4/1

V1,V2

204735

204736

204737

204738

204739

204735

204736

204737

204738

204739

[16]

Канатоукладчик

2/1,4/1

V1,V2

203433

203423

Пружина

2/1,4/1

V1,V2

202819

Канат

2/1

V1,V2

204378

204379

204380

204381

204382

204378

204379

204380

204381

204382

Канат

4/1

V1,V2

204383

204384

204385

204383

204384

204385

[18]

Муфта комплект

2/1,4/1

V1,V2

170089

195307

170089

195307

Вал

2/1,4/1

V1,V2

257084

257085

257084

257085

промежуточной

[21]

Муфта комплект

2/1,4/1

V1,V2

195301

Ограничетель

2/1

V1,V2

577113

груза типа

4/1

V1,V2

577174

HOT

Тип MT 600 (полиспаст 2/1 и 4/1: dr=15, группа 2m; полиспаст 4/2: dr=10, группа 2m)

1,11

Корпус с ОТ

2/1

V1,V2

833564

833565

833566

833567

833568

Корпус с ОТ(и

1,11

4/1

V1,V2

829504

829505

833712

829815

829735

830347

Фиг. 7 поз.1-5)

Корпус

2/1

V1,V2

203464

203465

203466

203467

203087

203088

203089

203090

203091

Корпус

4/1

V1,V2

204429

203446

203447

203068

203069

203070

Корпус

4/2

V1,V2

836766

836767

836768

Корпус для M65

2/1

V1,V2

832287

832288

832289

832290

832291

Корпус для M66

4/1

V1,V2

832307

832308

832309

Корпус К - Misia

2/1

V1,V2

835805

835806

835807

835808

835809

835805

835806

835807

835808

835809

hoist

4/1

V1,V2

835718

835719

835720

835718

835719

835720

Шток

2/1,4/1

V1,V2

204234

204235

204236

204237

204238

204234

204235

204236

204237

204238

Шток

4/2

V1,V2

836259

836260

836261

[10]

Барабан компл.

2/1,4/1

V1,V2

831767

831768

831769

831770

831771

831767

831768

831769

831770

831771

[10]

Барабан компл.

4/2

V1,V2

835758

835759

835760

[16]

Канатоукладчик

2/1,4/1

V1,V2

205091

203057

[16]

Канатоукладчик

4/2

V1,V2

835768

[16]

Канатоукладчик

4/2

V1,V2

835735

[16]

КанатоукладчикК

2/1,4/1

V1,V2

801608

Пружина

2/1,4/1,4/2

V1,V2

202819

Канат

2/1

V1,V2

831820

831821

831822

831823

831824

831820

831821

831822

831823

831824

Канат

4/1

V1,V2

831825

831826

831827

831825

831826

831827

Канат

4/2

V1,V2

836411

836412

836413

[18]

Муфта компл.

2/1,4/1,4/2

V1,V2

170089

195307

170089

195307

Вал

2/1,4/1,4/2

V1,V2

257084

257085

257084

257085

промежуточной

[21]

Муфта компл.

2/1,4/1,4/2

V1,V2

195301

2/1

V1,V2

577113

Ограничитель

4/1

V1,V2

577174

груза типа НОТ

4/2

V1,V2

Согласно таблице 3.3

ПРИМЕЧАНИЕ:

1. Монтаж ограничителя груза типа НОТ с уменьшенной строительной высотой указан на Фиг. 19,

поз. 14.

2. “{11}” - комплектование возможно и ограничителем этого типа.

3. Корпусы М65 и М66 - для электротельферов с тележкой типа М, нормальная строительная

высота, согласно т. 7.3.

4.детали и узлы, после которых наименования указаны буквой К - суть модификация Misia hoist.

Таблица 2.2

Тип МТ700 (полиспаст 2/1 и 4/1: dr=18, группа 1Am; полиспаст 4/2: dr=16, группа 2m)

Число

Уменьшенная строительная высота

NСВ и стационарное исполнение

Тип коробки

Высота подъема

электротельфера

(тип Т - коробка

электротельферов Т

Поли-

Наименование

Номер по каталогу

спаст

Корпус с ОТ

2/1

833586

833587

833588

833589

833590

833591

Корпус с ОТ (и

4/1

833714

833715

833636

833723

829901

835142

829903

Фиг. 7, поз. 1-5)

Корпус

2/1

204084

204085

204086

204087

204088

204090

203560

203561

203562

203563

203564

203565

Корпус

4/1

204160

204161

204162

204163

203600

203601

203602

203603

Корпус

4/2

836592

836593

836594

836595

Корпус для M65

2/1

832292

832293

832294

832295

832296

832297

Корпус для M66

4/1

832310

832311

832312

832313

Корпус К - Misia

2/1

835815

835816

835817

835818

835819

835820

835815

835816

835817

835818

835819

835820

Корпус К - Misia

4/1

835724

835725

835726

835727

835724

835725

835726

835727

Шток

2/1,4/1

204239

204240

204241

204242

204243

204244

203555

203556

203557

203558

203559

Шток

4/2

836262

836263

836264

836265

[1]

Барабан компл.

2/1,4/1

204818

204819

204818

204819

[1]

Барабан компл.

2/1,4/1

204822

204823

204824

204825

204822

204823

204824

204825

[1]

Барабан компл.

4/2

835761

835762

835763

835764

[16]

Канатоукладчик

2/1,4/1

203435

203424

[16]

Канатоукладчик

4/2

835678

[16]

Канатоукладчик

4/2

203427

[16]

КанатоукладчикК

2/1,4/1

801609

Пружина

2/1,4/1

203045

Канат

2/1

203645

203646

203647

203648

203649

203650

203645

203646

203647

203648

203649

203650

Канат

4/1

203651

203652

203653

203654

203651

203652

203653

203654

[18]

Муфта

2/1,4/1,

170090

[21]

Муфта

4/2

170095

2/1

577114

Ограничитель

4/1

577175

груза типа HOT

4/2

Согласно Таблице 3.3

ПРИМЕЧАНИЕ:

1. Иметь ввиду примечания после Таблицы 2.1.

Общие детали изполнения Табл. 2.1 и 2.2

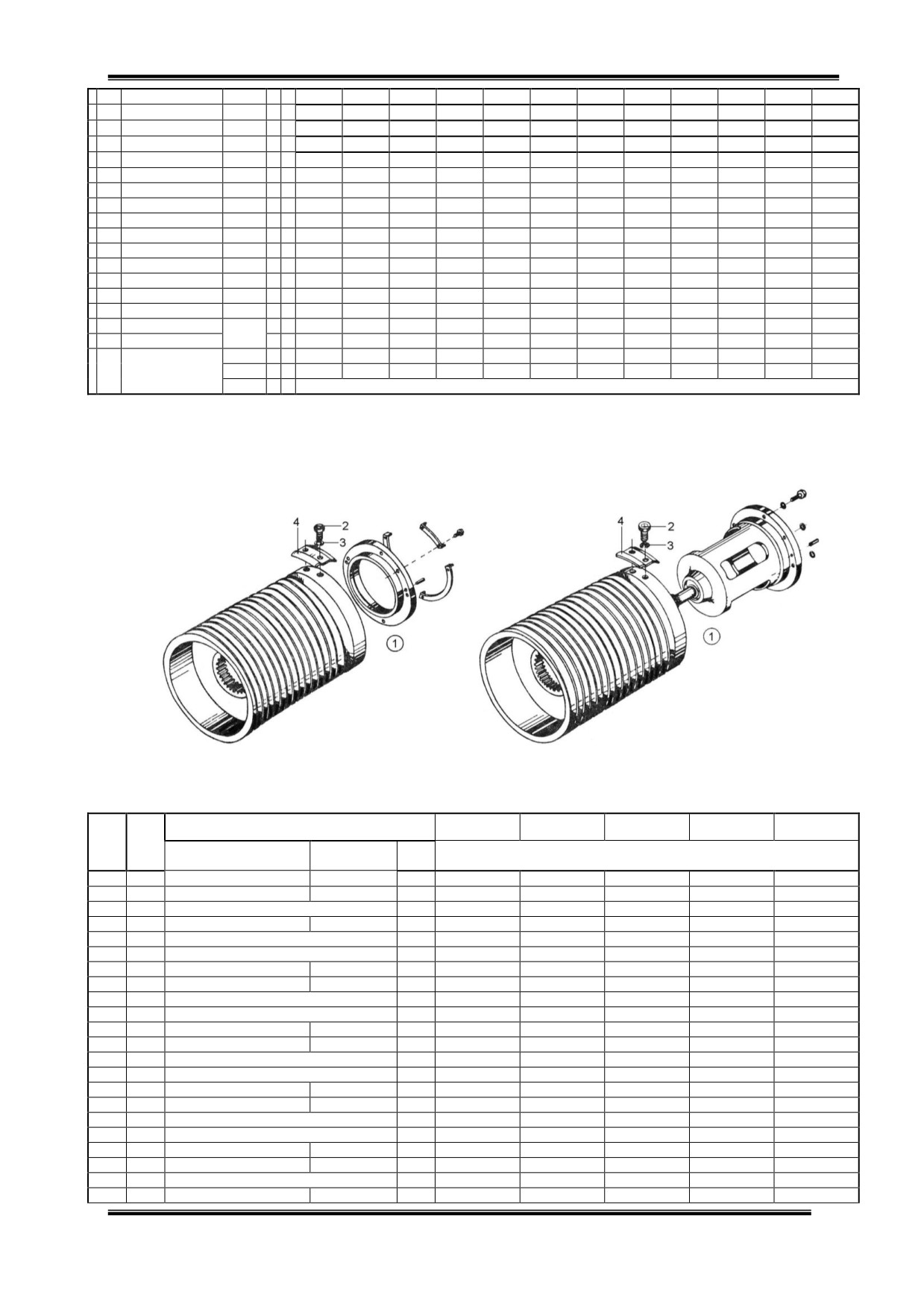

Фиг. 5

Фиг. 6

Таблица 2.3

Тип

MT300

MT400

MT500

MT600

MT700

Фиг.

Поз.

Чис-

Наименование

БДС

Номер по каталогу

ло

(2)

Болт

1230-85/5.6

IM6x20

(2)

Болт

1234-85/5.6

IM6x20

Гривна

170024

(4)

Шплинт

55-77

2.5x14

2.5x16

Вилка односкоростного подъема

159818

158838

158860

Вилка двухскоростного подъема

148089

(7)

Шайба

833-82

2-6H

(8)

Гайка

744-91/5

Шайба компенсирующая

572650

572651

572652

Плита

134570

204805

204806

(13)

Шайба

833-82

2-6H

2-10H

2-12H

(14)

Винт

2171-83/8.8

M6x14

M10x25

M10x30

M12x30

Кольцо

160060

159816

160177

158707

5,6

Плита

828130

5,6

(3)

Шайба

833-82

2-16H

5,6

(2)

Винт

2171-83/8.8

M16x30

Кольцо

160060

159816

160177

158707

Кольцо

145091

197695

195203

(22)

Винт

2171-83

M6x14

M8x14

(23)

Шайба

833-82

2-6H

2-8H

Шайба D

140837

195899

225083

(25)

Винт

2171-83

M5x14

M6x14

(26)

Шайба

833-82

2-5H

2-6H

Шайба С

140837

195899

225083

NOTE:

“N” - Число деталей поз. 9 и 15 - указаны на контрольной карте паспорта изделия.

3. ПОДВЕСКА

3.1. Закрепление каната к корпусу

Фиг. 7

Таблица 3.1

Исполнение

Тип

MT300

MT400

MT500

MT600

MT700

NСВ, St

НСВ

dr, mm

Наименование

БДС

Полиспаст

Вариант

Ч.

Номер по каталогу

Втулка клиновая

2/1, 4/1

4/1

I и II

260197

260199

260900

260201

(2)

Кольцо

2170-77

2/1, 4/1

4/1

B14

B18

B22

B26

Ось

2/1, 4/1

4/1

826823

826516

826515

827476

Клин

2/1, 4/1

4/1

I и II

260209

260210

260211

260212

260213

Шток

2/1, 4/1

4/1

I и II

826824

826784

827747

289821

Плита 2

2/1, 4/1

4/1

I и II

577139

(7)

Болт

1234-85/5.6

2/1, 4/1

4/1

I и II

M6x12

(8)

Шайба

833-82

2/1, 4/1

4/1

I и II

2-6H

Ось

2/1, 4/1

4/1

832122

832126

832127

832136

Шайба

2/1, 4/1

4/1

577620

577622

577621

577623

(11)

Шплинт

55-77

2/1, 4/1

4/1

2.5x16

4x25

4x36

(12)

Гайка

745-82/4

2/1, 4/1

4/1

M10

M16

M20

(13)

Натяжение

142, N

2/1, 4/1

4/1

I и II

ПРИМЕЧАНИЕ:

Закрепление каната к корпусу электротельферов уменьшенной строительной высоты (НСВ) и

полиспаста 2/1 показано в Таблице 6.2.8.

3.2. Траверса с роликом - полиспаст 4/1

Таблица 3.2

Тип

MT300

MT400

MT500

MT600

MT700

Высота подъема

H4,H5

H4-H7

Диаметр каната, mm

Наименование

БДС

Ч.

Номер по каталогу

Траверса с роликом

203192

203193

203753

203754

203747

203748

203749

03750

205093

205094

203606

компл. (Поз. 15÷16, 20÷24)

Траверса

203198

203199

203765

203766

203200

203201

203202

203203

205095

205096

203614

Ролик компл. (Поз.17÷19)

826715

826716

828487

828790

205097

828084

Ролик

826839

825962

826625

826627

205104

826627

(18)

Подшипник

4884-85

6207-2z

6210-2z

6212-2z

6312-2z

(18)

Подшипник

4843-84

6411

(19)

Кольцо

2170-77

A72

A90

A110

A130

A140

A130

Втулка 180

826835

826795

826766

827751

831814

828091

1230-

(21)

Болт

IM8x16

IM10x22

IM12x20

85/6.6

(22)

Шайба

833-82

2-8H

2-10H

2-12H

Плита фиксирующая

203760

203762

203761

205099

203610

Ось

203755

203739

203756

203757

205098

203612

Закрепление траверсы с роликом компл. (Поз. 25-29)

Скоба

827844

204387

827742

829365

829653

Ось

826767

826781

827712

827540

(27)

Кольцо

2170-77

B12

B14

B16

B18

Ось

826796

826782

829148

827554

(29)

Кольцо

2170-77

B20

B22

B25

B28

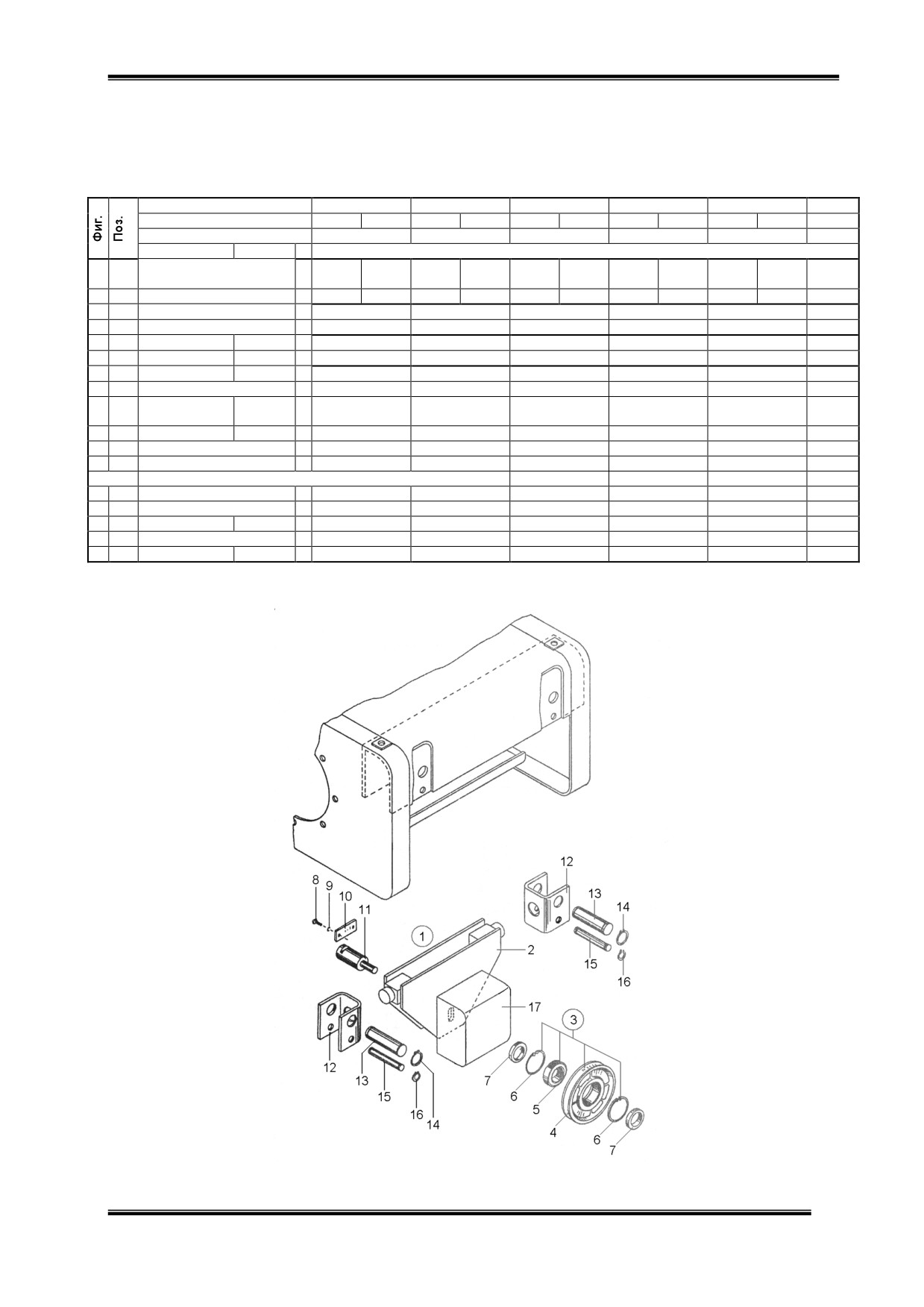

3.3. Траверса с роликом - полиспаст 4/2

Фиг. 8

Таблица 3.3

Тип

MT300

MT400

MT500

MT600

MT700

Высота подъема

H4,H5

H6,H7

Диаметр каната, mm

Наименование

БДС

Ч.

Номер по каталогу

Траверса с роликом

835992

836236

835993

835994

835995

835996

835997

835998

835999

836000

компл. (Поз. 2, 3, 7÷11, 17)

Траверса

836001

836297

836002

836003

836004

836005

836006

836007

83608

836009

Ролик компл. (Поз.4÷6)

829035

830119

836276

836277

829996

Ролик 161

828783

826606

836278

836279

830070

(5)

Подшипник

4884-85

6205-2z

6210-2z

6207-2z

6210-2z

(5)

Подшипник

4884-85

6207-2z

6210-2z

(5)

Подшипник

4843-84

№6413

(6)

Кольцо

2170-77

A72

A90

(6)

Кольцо

2170-77

А52

А90

А160

Втулка 180

836034

826795

836035

836036

836037

1230-

(8)

Болт

M6x12

M8x16

M10x20

85/6.6

(9)

Шайба

833-82

2-6H

2-8H

2-10H

Плита фиксирующая

836024

836025

836026

836027

836028

Ось

836029

836030

836031

836032

836033

Закрепление траверсы с роликом компл. К корпусу (Поз. 12-16)

Скоба

203186

203187

827742

829365

837072

Ось

826796

826782

829148

(14)

Кольцо

2170-77

B20

B22

B25

Ось

826767

826781

827712

(16)

Кольцо

2170-77

B12

B14

B16

Ограничитель груза типа

835985

835986

835987

835988

835989

НОТ

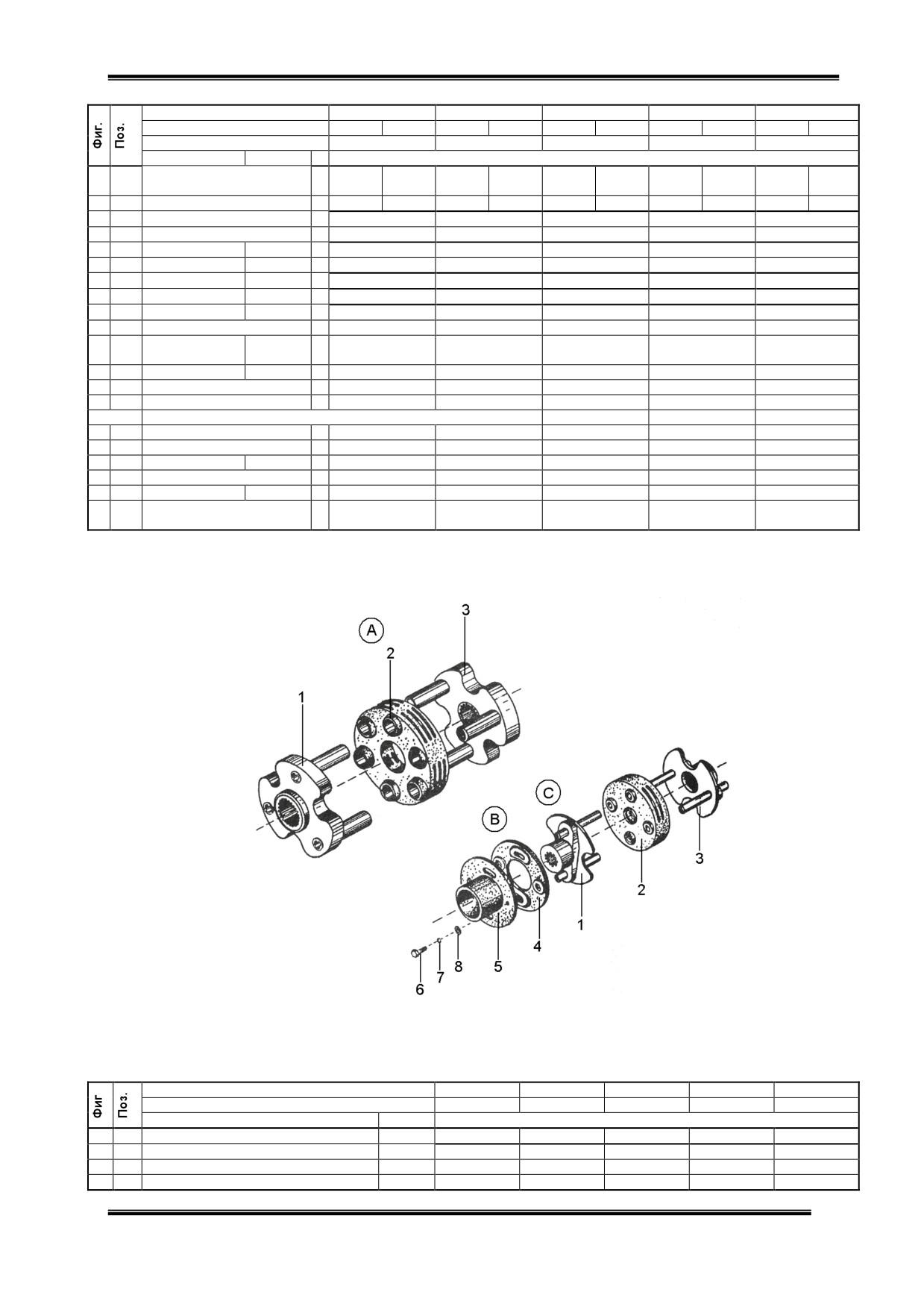

4. МУФТА

Фиг. 9

4.1. Муфты для высоты подъема H1, H2 и H3

Таблица 4.1

Тип

MT300

MT400

MT500

MT600

MT700

Высота подъема

H1,H2,H3

H2,H3

Наименование

Число

Номер по каталогу

Муфта комплект (Поз. 1, 2, 3)

170086

170087

170088

170089

170090

Диск

162192

162462

162574

162369

Элластический корпус

170076

170077

170078

170079

170080

Диск

162194

162463

162573

162959

содержание .. 1 2 ..

///////////////////////////////////////
