Haas Automation Руководство оператора токарного станка (2015 год) 96-RU8900 - часть 16
Список настроек
225 - Длина прутка после переворота детали
Управляет расположением новой длины кулачков после переворота детали.
226 - Диаметр прутка КШП
Задает диаметр детали в месте, где ее зажимает противошпиндель.
227 - Длина прутка КШП
Управляет длиной противошпинделя от левой стороны детали.
228 - Толщина кулачка КШП
Управляет толщиной кулачка противошпинделя.
229 - Зажим прутка КШП
Управляет значением зажима прутка противошпинделем.
230 - Высота кулачка КШП
Управляет высотой кулачка противошпинделя.
231 - Высота уступа кулачка КШП
Управляет высотой уступа кулачка противошпинделя.
232 - G76 Код P по умолчанию
Значение кода P по умолчанию, которое используется, если код P не существует в
строке G76 или если используемый код P имеет значение меньше 1 или больше 4.
Возможные значения P1, P2, P3 или P4.
233 - Точка зажима КШП
Управляет точкой зажима (место на детали, за которое вторичный шпиндель
зажимает ее) для графического отображения в функции «просмотр процесса». Это
значение также используется для создания программы кода G, которая выполняет
нужную операцию противошпинделя.
234 - Точка ускоренного перемещения КШП
Управляет точкой ускоренной подачи (точка, в которую перемещается вторичный
шпиндель, перед зажимом детали) для графического отображения в функции
«просмотр процесса». Это значение также используется для создания программы
кода G, которая выполняет нужную операцию противошпинделя.
436
Настройки
235 - Точка обработки КШП
Управляет точкой обработки (место. в котором вторичный шпиндель выполняет
обработку детали) для графического отображения в функции «просмотр процесса».
Это значение также используется для создания программы кода G, которая
выполняет нужную операцию противошпинделя.
236 - Торец прутка Z после переворота детали
Управляет торцом прутка детали после переворота детали для графического
отображения в функции «просмотр процесса». Это значение также используется для
создания
программы
кода
G,
которая
выполняет
нужную
операцию противошпинделя.
237 - Торец прутка Z КШП
Управляет торцом прутка детали вторичного шпинделя для графического
отображения в функции «просмотр процесса». Это значение также используется для
создания
программы
кода
G,
которая
выполняет
нужную
операцию противошпинделя.
238 - Таймер светильника высокой яркости (минуты)
Задает время в минутах, в течение которого светильник высокой яркости (опция)
остается включенным при его включении. Светильник включается, если открывается
дверь включен и выключатель светильника рабочей зоны. Если это значение - ноль,
то светильник остается включенным, пока открыты двери.
239 - Таймер выключения светильника рабочей зоны
(минуты)
Задает время в минутах, после истечения которого светильник выключается
автоматически, если не нажимаются клавиши или не изменяется положение
[HANDLE JOG]
(маховичка толчковой подачи). Если программа выполняется
программа при выключении светильника, выполнение программы продолжится.
240 - Предупреждение о ресурсе инструмента
Процент от остающегося ресурса инструмента, при котором вызывается
предупреждение о ресурсе инструмента. Инструменты с остающимся ресурсом ниже
настройки 240 выделены оранжевым цветом, а маячок будет мигать желтым цветом.
241 - Сила удержания задней бабки
Сила, прилагаемая к детали задней бабкой с сервоприводом (только ST-40 и
ST-40L). Единица измерения - фунт-сила в стандартном режиме и ньютоны в
метрическом режиме, согласно настройке 9. Допустимый диапазон - с 1000 (4448 в
метрическом режиме) по 4500 (20017 в метрическом режиме).
437
Список настроек
242 - Интервал продувки воздухом контура от воды
(минут)
Эта настройка задает интервал для продувки конденсата в ресивере системы. По
истечении времени, заданного настройкой
242, начиная с полуночи,
начинается продувка.
243 - Время включения продувки воздухом контура от
воды (секунды)
Эта настройка задает продолжительность продувки конденсата в воздушном
резервуаре системы. Единицы измерения
- секунды. По истечении времени,
заданного настройкой 242, начиная с полуночи, начинается продувка, которая длится
столько секунд, сколько задано настройкой 243.
245 - Чувствительность к вредной вибрации
Эта настройка выбирает один из трех уровней чувствительности (НИЗК, СРЕДН или
ВЫСОК) для датчика вредной вибрации (если установлен). Эта настройка имеет
значение по умолчанию ВЫСОКИЙ каждый раз при включении питания станка.
249 - Включить экран запуска Haas
Если эта настройка включена, при каждом включении станка на экран выдаются
инструкции по запуску. Настройку 249 можно ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ на странице
настроек, или можно нажать на экране запуска [F1], чтобы выключить ее.
900 - Сетевое имя ЧПУ
Эта настройка содержит имя системы управления, которое необходимо отображать
в сети.
901 - Получить адрес автоматически
Для получения адреса TCP/IP и маски подсети с сервера DHCP в сети (должен
иметься сервер DHCP). Если включен DHCP, то данные TCP/IP, маску подсети и
шлюз больше не нужны, и их поля содержать *** (звездочки).
ПРИМЕЧАНИЕ: Раздел ADMIN в конце обеспечивает адрес IP с сервера DHCP.
Чтобы изменения этой настройки вступили в силу, необходимо
выключить и включить станок.
438
Настройки
ПРИМЕЧАНИЕ: Для получения настроек IP с DHCP:
1.
В системе управления нажмите [LIST PROGRAM] (список программ).
2.
Нажмите [ОТМЕНА].
3.
Нажмите клавишу курсора «вправо», чтобы вызвать каталог жесткого диска, и
нажмите [ENTER] (ввод).
4.
Введите ADMIN и нажмите [INSERT] (вставка).
5.
Выберите папку ADMIN и нажмите [ENTER] (ввод).
6.
Скопируйте файл IPConfig.txt на дискету или накопитель USB и откройте его на
компьютере с Windows.
902 - Адрес IP
Эта настройка нужна в сети со статическим адресом TCP/IP (протокол DHCP
выключен). Адрес назначается сетевым администратором (например, 192.168.1.1).
Чтобы изменения этой настройки вступили в силу, необходимо выключить и
включить станок.
ПРИМЕЧАНИЕ: Формат адреса для маски подсети, шлюза и DNS
-
XXX.XXX.XXX.XXX (например,
255.255.255.255). Не ставьте
точку после адреса. Максимальный адрес - это 255.255.255.255;
отрицательные числа не допускаются.
903 - Маска подсети
Эта настройка нужна в сети со статическими адресами TCP/IP. Значение для маски
назначается сетевым администратором. Чтобы изменения этой настройки вступили
в силу, необходимо выключить и включить станок.
904 - Шлюз по умолчанию
Эта настройка нужна для получения доступа через маршрутизаторы. Адрес
назначается сетевым администратором. Чтобы изменения этой настройки вступили
в силу, необходимо выключить и включить станок.
905 - Сервер DNS
Эта настройка содержит адрес IP в сети сервера DNS или DHCP. Чтобы изменения
этой настройки вступили в силу, необходимо выключить и включить станок.
439
Список настроек
906 - Домен/имя рабочей группы
Эта настройка - это рабочая группа или домен системы управления ЧПУ. Чтобы
изменения этой настройки вступили в силу, необходимо выключить и
включить станок.
907 - Имя удаленного сервера
Для станков Haas с WINCE FV 12.001 или выше эта настройка содержит имя
NETBIOS компьютера, на котором расположена папка общего доступа. Адрес IP
не поддерживается.
908 - Путь доступа к удаленному ресурсу
Эта настройка содержит имя совместно используемой сетевой папки. Чтобы
переименовать папку общего доступа после выбора имени хоста, введите новое имя
папки общего доступа и нажмите [ENTER] (ввод).
ПРИМЕЧАНИЕ: Не используйте пробелы в имени совместно
используемой папки.
909 - Имя пользователя
Эта настройка - это имя, которое используется для входа на сервер или в домен (с
помощью доменной учетной записи пользователя). Чтобы изменения этой настройки
вступили в силу, необходимо выключить и включить станок. Имя пользователя
чувствительно к регистру, использование пробелов не допускается.
910 - Пароль
Эта настройка - это пароль, который используется для входа на сервер. Чтобы
изменения этой настройки вступили в силу, необходимо выключить и включить
станок. Пароли чувствительны к регистру, использование пробелов не допускается.
911 - Доступ к общим ресурсам ЧПУ
Эта настройка используется для назначения полномочий чтения/записи для
жесткого диска ЧПУ. ВЫКЛЮЧЕНО - запрещает доступ к жесткому диску из сети.
ПОЛНЫЙ - разрешает доступ к жесткому диску из сети для чтения и записи.
Выключение этой настройки и настройки 913 прекращает работу сетевой платы.
440
Настройки
912 - Вкладка «Дисковод» включена
См. настройка 914 Включение вкладки USB, где описывается эта функциональная
возможность.
(Программное обеспечение прежних версий использовало эту
настройку для выключения и включения доступа к дисководу USB. Если задано
значение ВЫКЛЮЧЕНА, дисковод USB недоступен.)
913 - Вкладка «Жесткий диск» включена
Эта настройка включает и выключает доступ к жесткому диску. Если задано значение
ВЫКЛЮЧЕНА, жесткий диск недоступен. Если выключить как эту настройку и доступ к
общим ресурсам ЧПУ (настройка 911), выключится работа сетевой платы.
914 - Вкладка «USB» включена
Выключает (OFF) и включает (ON) доступ к порту USB. Если задано значение
ВЫКЛЮЧЕНО, порт USB не будет доступен.
915 - Общий доступ
Эта настройка выключает и включает доступ к диску на сервере. Если задано
значение ВЫКЛЮЧЕНО, доступ к серверу из системы управления ЧПУ невозможен.
916 - Вторая вкладка «USB» включена
Эта настройка выключает и включает доступ к вторичному порту USB. Если задано
значение ВЫКЛЮЧЕНО, порт USB не будет доступен.
9.2
Подробная информация в Интернете
Обновленная и дополнительная информация, включая полезные советы,
рациональные приемы работы, процедуры технического обслуживания и другое,
доступна в центре ресурсов Haas по ссылке diy.HaasCNC.com. Также можно
отсканировать в мобильное устройство код, расположенный ниже, чтобы прямо
перейти в центр ресурсов:
441
Список настроек
442
Техническое обслуживание
Глава 10: Техническое обслуживание
10.1
Введение
Периодическое техническое обслуживание важно для обеспечения длительной и
эффективной эксплуатации станка с минимальными простоями. Самые
распространенные задачи технического обслуживания просты, и можно выполнять
их самостоятельно. Можно также направить запрос в местный дилерский центр
компании Haas и ознакомиться с комплексной программой профилактического
технического обслуживания для сложных задач технического обслуживания.
10.2
Диспетчер технического обслуживания

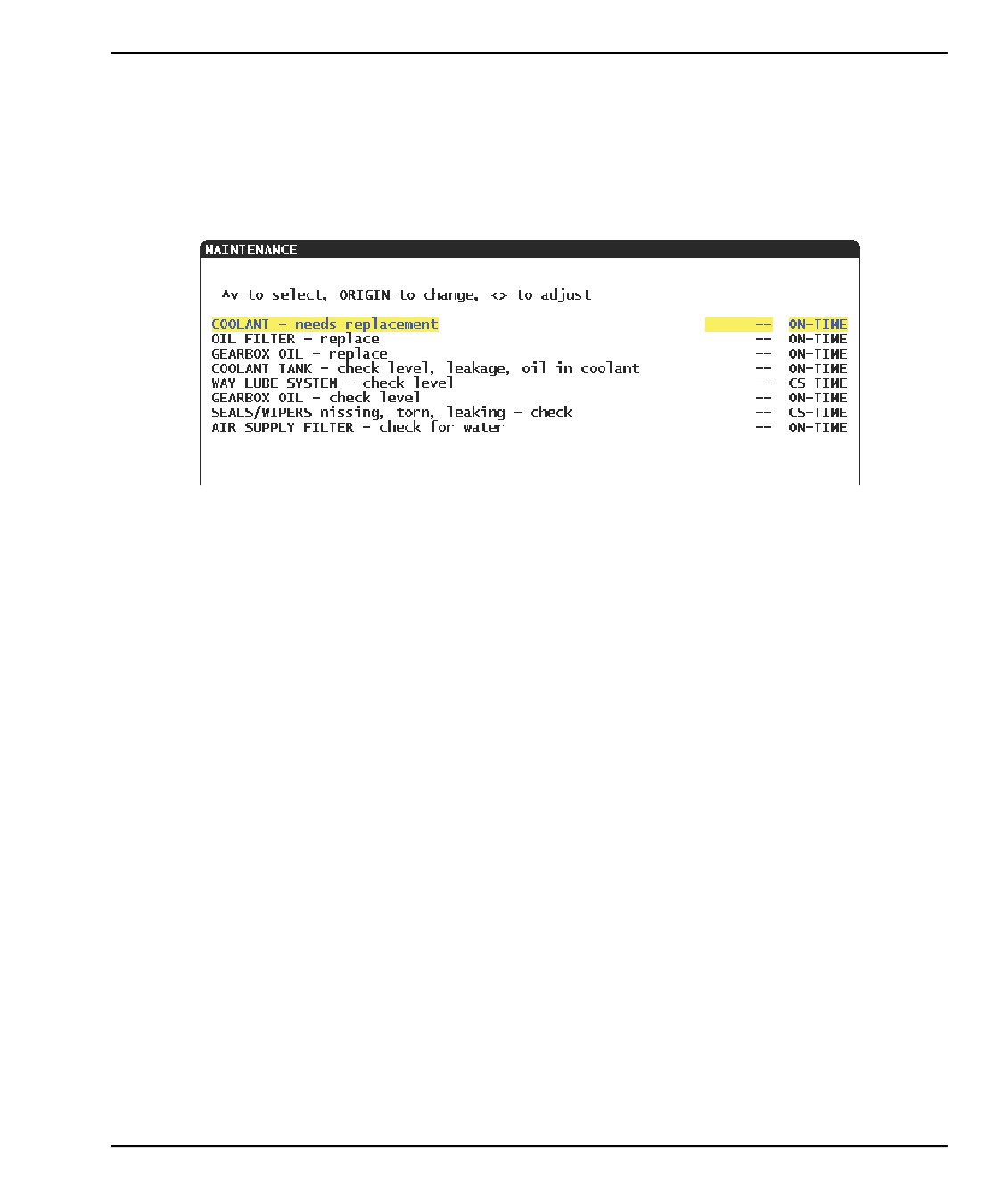

Система управления Haas имеет в своем составе диспетчер технического
обслуживания, который информирует пользователя о том, когда необходимо
выполнить определенные мероприятия по техническому обслуживанию. Есть 14
заранее заданных показателей технического обслуживания и 6 резервных позиций,
которые можно назначить самостоятельно.
10.2.1
Настройки технического обслуживания

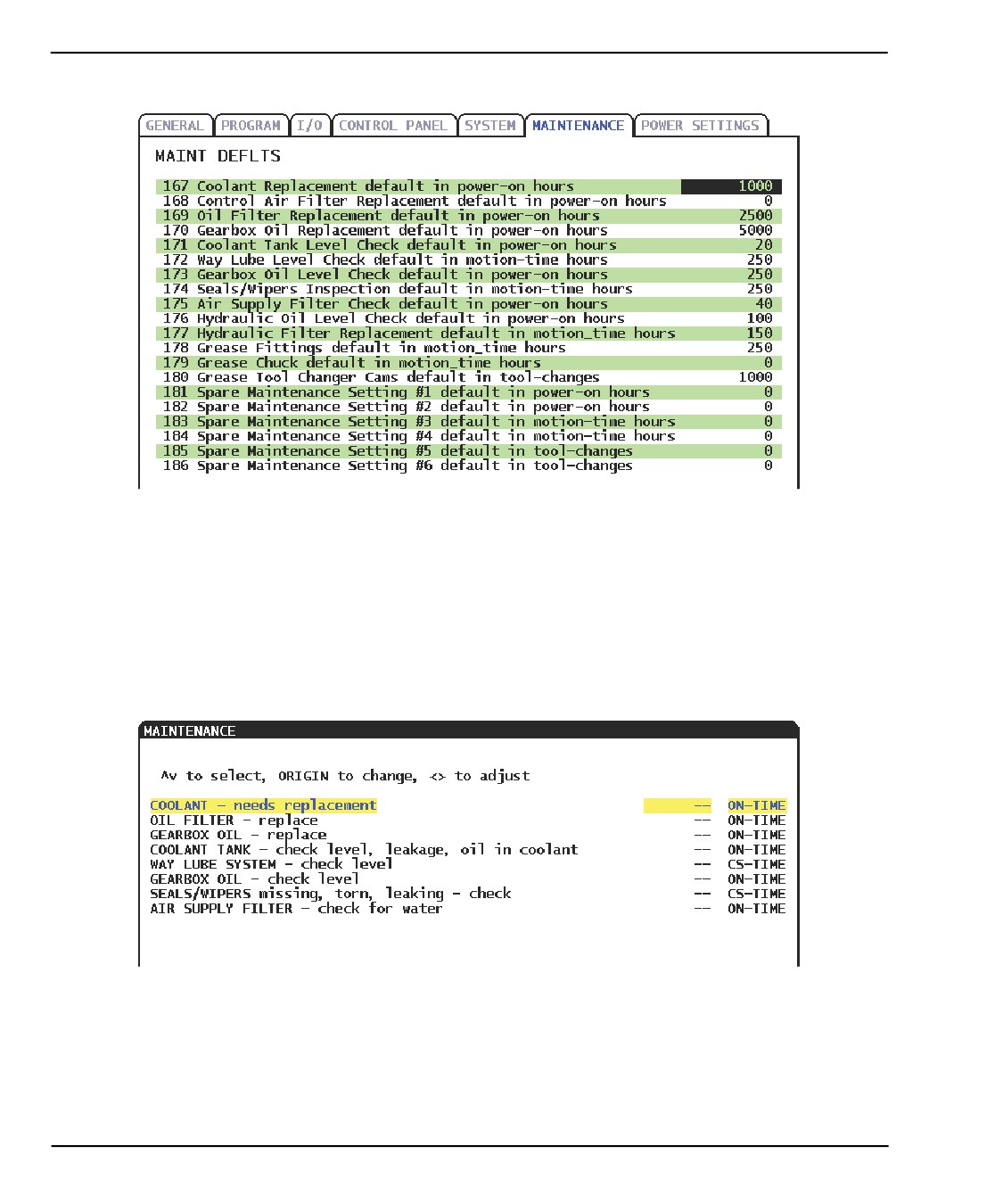

Настройки 167-186 задают интервал технического обслуживания по умолчанию для
каждого пункта технического обслуживания. Страница диспетчера технического
обслуживания показывает только те пункты технического обслуживания, которые
имеют заданный по умолчанию (ненулевой) интервал.
Интервал технического обслуживания имеет
3 возможных значения единиц
измерения:
•
Время включения питания (часы): Система управления ведет обратный отсчет
этого интервала, пока включено питание станка.
•
Время перемещения (часов): Система управления ведет обратный отсчет
этого интервала, только пока заданный компонент находится в движении.
•
Смены инструмента (каждый): Система управления ведет обратный отсчет
этого интервала при каждой 1 смены инструмента.
Можно изменить все настройки, чтобы увеличить или уменьшить интервал по
умолчанию. В конце каждого интервала технического обслуживания система
управления покажет сообщение СРОК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ и значок.
Перейдите на страницу диспетчера технического обслуживания, чтобы ознакомиться
с содержанием необходимого технического обслуживания.
443
Страница диспетчера технического обслуживания
F10.1: Вкладка настроек технического обслуживания
10.2.2
Страница диспетчера технического обслуживания
Как найти страницу диспетчера технического обслуживания
1.
Нажмите [CURRENT COMMANDS] (текущие команды).
2.
Нажмите [PAGE UP] (ПРЕДЫД) или [PAGE DOWN] (СЛЕДУЮЩ) пока не
увидите страницу технического обслуживания.
F10.2: Страница технического обслуживания
444
Техническое обслуживание
10.2.3
Включить, выключить или настроить диспетчер
технического обслуживания
Чтобы включить или выключить контроль на странице технического обслуживания:
1.
Используйте клавиши курсора [UP] (вверх) или [DOWN] (вниз) для выделения
пункта технического обслуживания.
Пункты технического обслуживания, отмеченные -- вместо числа в настоящий
момент не контролируются.
2.
Нажмите [ORIGIN] (ИСХОДН), чтобы включить контроль пункта. Индикация --
изменяется на заданный по умолчанию интервал технического обслуживания.
3.
Для настройки текущего подсчета интервала используйте клавиши курсора
[RIGHT] (вправо) или [LEFT] влево.
Интервалы включения и перемещения увеличиваются или уменьшаются на 1
при нажатии клавиш курсора [RIGHT] (вправо) или [LEFT] (влево). Интервалы
смен инструмента увеличиваются или уменьшаются на 25.
4.
Снова нажмите [ORIGIN] (ИСХОДН), чтобы выключить контроль пункта.
Индикация интервала технического обслуживания изменится на --.
445
Включить, выключить или настроить диспетчер технического обслуживания
10.3
Подробная информация в Интернете
Для получения подробных процедур технического обслуживания, чертежей частей
станка и другой полезной информации посетите Центр ресурсов Haas Automation по
ссылке diy.HaasCNC.com. Также можно отсканировать в мобильное устройство код,
расположенный ниже, чтобы прямо перейти к информации о техническом
обслуживании в центре ресурсов.
446
Другое оборудование
Глава 11: Другое оборудование
11.1
Введение
Некоторые станки Haas имеют уникальные характеристики, которые невозможно
описать в настоящем руководстве. Эти станки поставляются с печатным
приложением к руководству, но его также можно скачать на сайте www.haascnc.com.
11.2
Токарный станок серии Office
Токарные станки серии Office - это компактные, легкие токарные станки, которые
проходят через стандартный дверной проем и работают на однофазном питании.
11.3
Инструментальный токарный станок
Токарный станок серии Toolroom включает функции, привычные для оператора
настраиваемого вручную токарного станка. Таким образом, наряду со знакомым
ручным управлением станок предоставляет весь спектр возможностей ЧПУ.
11.4
Подробная информация в Интернете
Обновленная и дополнительная информация, включая полезные советы,
рациональные приемы работы, процедуры технического обслуживания и другое,
доступна в центре ресурсов Haas по ссылке diy.HaasCNC.com. Также можно
отсканировать в мобильное устройство код, расположенный ниже, чтобы прямо
перейти в центр ресурсов:
447
