Haas Automation Руководство оператора токарного станка (2015 год) 96-RU8900 - часть 15

Список настроек

4 - Траектория ускоренного перемещения в графическом

режиме

Эта настройка меняет способ отображения программы в графическом режиме. Если

она ВЫКЛЮЧЕНА, ускоренное перемещение, перемещение инструмента без резания

не оставляет траектории. Если она ВКЛЮЧЕНА, траектория быстрых перемещений

инструмента отображается на экране пунктирной линией.

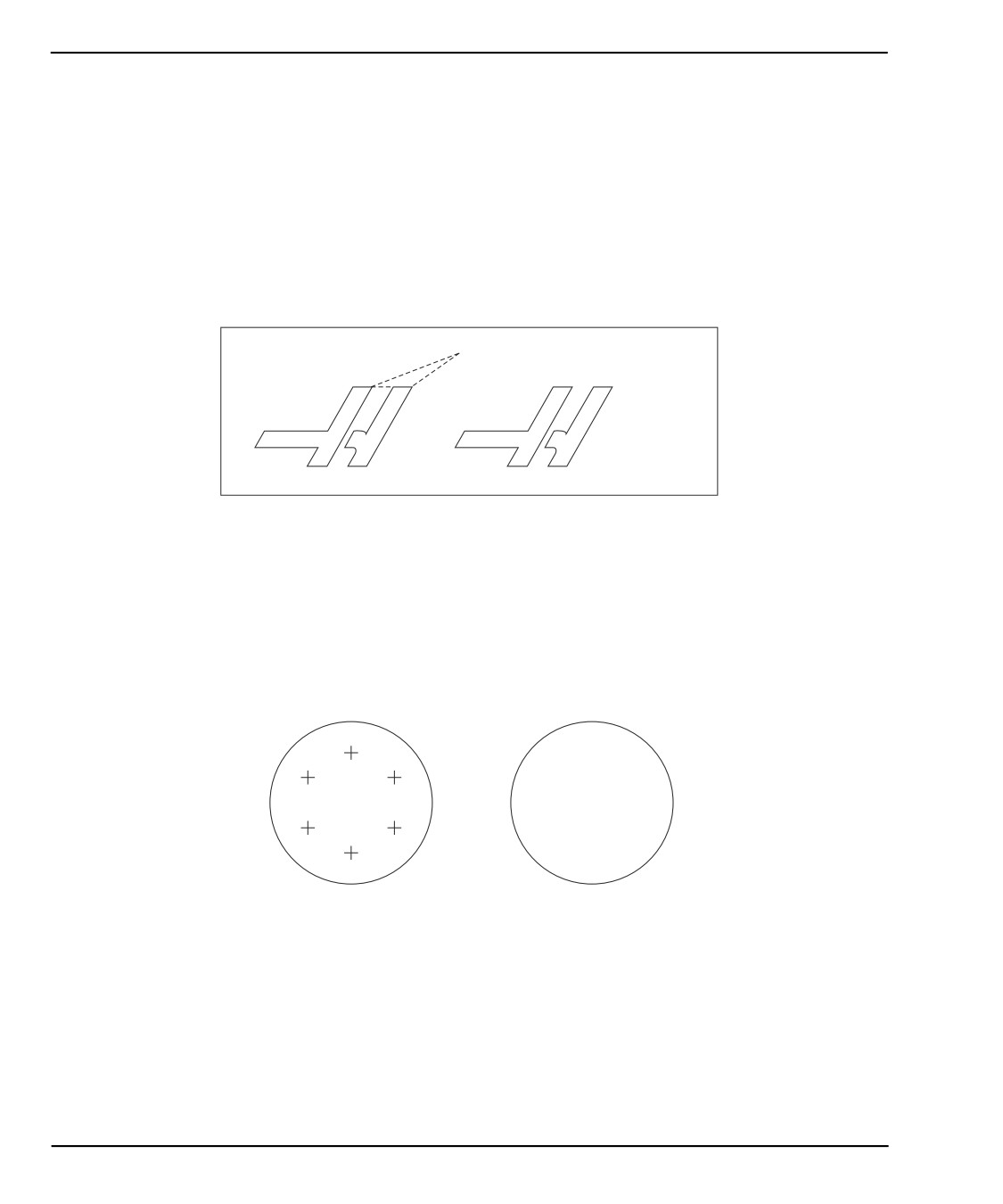

F9.1:

Настройка 4 - Графическая траектория ускоренного перемещения: [1] Все ускоренные

перемещения инструмента показаны пунктирной линией, если настройка ВКЛЮЧЕНА.

[2] Показаны только линии резания, если она выключена (OFF).

1

2

5 - Точка сверления в графическом режиме

Эта настройка меняет способ отображения программы в графическом режиме. Если

она ВКЛЮЧЕНА, перемещения оси Z отображаются на экране знаком X. Если она

ВЫКЛЮЧЕНА, дополнительные знаки на графическом дисплее не отображаются.

F9.2:

Настройка 5, Точка сверления в графическом режиме: [1] Отметка «X» отображается,

если ВКЛЮЧЕНА. [2] Отметка «X» не отображается, если выключена.

1

2

6 - Блокировка передней панели

Если задано значение ВКЛЮЧЕНА, эта настройка выключает клавиши шпинделя

[FWD] (вперед)/[REV] (назад) и клавиши [TURRET FWD] (револьверная головка

вперед)/[TURRET REV] (револьверная головка назад).

406

Настройки

7 - Блокировка параметра

Если эта настройка ВКЛЮЧЕНА, изменение параметров блокируется, за исключением

параметров 81-100.

ПРИМЕЧАНИЕ: При каждом включенном питании системы управления эта

настройка ВКЛЮЧАЕТСЯ.

8 - Блокировка памяти программы

Если задано значение

[ON]

(включена), эта настройка блокирует функции

редактирования памяти ([ALTER] (изменение), INSERT (вставка) и т.д.). Это также

блокирует РВД. Функции редактирования в ФЧПУ не ограничены этой настройкой.

9 - Размерность

Эта настройка позволяет выбирать между дюймами и метрическим режимом. Если

задано значение ДЮЙМ, программируемыми единицами измерения для осей X, Y и Z

являются дюймы с точностью до

0.0001". Если задано значение MM,

программируемые единицы измерения - миллиметры с точностью до 0.001 мм. Все

значения коррекции преобразуются при изменении этой настройки с дюймов на

миллиметры или наоборот. Однако, смена настройки, не переводит автоматически

программу, хранящуюся в памяти, необходимо изменить задаваемые значения для

осей в новых единицах измерения.

Если задано значение ДЮЙМ G-код по умолчанию - это G20, если задано значение ММ

G-код по умолчанию G21.

Дюйм

Метрический

Подача

дюйм/мин и дюйм/оборот

мм/мин и мм/оборот

Макс. перемещение

Изменяется в зависимости от оси и модели

Минимальный

.0001

.001

программируемый размер

407

Список настроек

Клавиша толчковой

подачи оси

Дюйм

Метрический

.0001

.0001 дюйма на щелчок

.001 мм/на щелчок

маховичка

маховичка

.001

.001 дюйма на щелчок

.01 мм на щелчок маховичка

маховичка

.01

.01 дюйма на щелчок

.1 мм на щелчок маховичка

маховичка

.1

.1 дюйма на щелчок

1 мм на щелчок маховичка

маховичка

10 - Ограничение ускоренного перемещения 50%

Если эта настройка ON (включена), то скорость ускоренного перемещения осей

станка без резания будет ограничена 50% от максимально возможной. Это означает,

что если станок может позиционировать оси со скоростью 700 дюймов в минуту

(дюйм/мин), то если эта настройка ON (включена), это ограничит скорость величиной

350 дюйм/мин. Система управления выдаст сообщение о 50% ручной коррекции

ускоренного перемещения, если эта настройка ON (включена). Если она ВЫКЛЮЧЕНА,

возможна полная 100% скорость ускоренного перемещения.

11 - Выбор скорости передачи в бод

Эта настройка позволяет оператору изменять скорость передачи данных через

последовательный порт RS-232. Это относится к загрузке/выгрузке программ и т.п.,

а также с функциям ГЧПУ. Эта настройка должна совпадать с настройкой скорости

порта персонального компьютера.

12 - Выбор четности

Эта настройка определяет четность для последовательного порта RS-232. Если

задано значение НЕТ, бит проверки четности не добавляется к данным,

передаваемым через последовательный канал. Если задано значение НОЛЬ,

добавляется бит 0. ЧЕТ и НЕЧЕТ работают как обычные функции контроля четности.

Убедитесь, что у вас верные данные о требованиях вашей системы, например,

XMODEM должен использовать 8 бит данных и не использует контроль четности

(установить на NONE

(нет)). Эта настройка должна соответствовать настройке

четности персонального компьютера.

408

Список настроек

36 - Перезапуск программы

Если эта настройка ВКЛЮЧЕНА, перезапуск программы из точки, отличной от начала,

заставляет систему управления сканировать всю программу для того, чтобы

проверить, правильно ли заданы инструменты, коррекция, G и M коды и координаты

осей, прежде чем начать выполнение программы с блока, на котором находится

курсор. Система управления обрабатывает эти коды M, если настройка 36 включена:

M08 Включить СОЖ

M37 Parts Catcher Off (ловушка деталей

выключена)

M09 Выключить СОЖ

M41 Низшая передача

M14 Clmp Main Spndl (зажать основной

M42 Высшая передача

шпиндель)

M15 Unclmp Main Spndl (разжать основной

M51-M58 Задать пользовательскую M

шпиндель)

M36 Parts Catcher On (ловушка деталей

M61-M68 Удалить пользовательскую M

включена)

Если настройка 36 ВЫКЛЮЧЕНА, система управления начинает программу, но не

проверяет состояние станка. Если настройка ВЫКЛЮЧЕНА, это позволяет сэкономить

время при выполнении проверенной программы.

37 - Биты данных RS-232

Эта настройка используется для изменения количества битов данных для

последовательного порта

(RS-232). Эта настройка должна соответствовать

настройке битов данных персонального компьютера. Обычно используется 7 битов

данных, однако на некоторых компьютерах необходимо установить 8. Режим XMODEM

должен использовать 8 бит данных без контроля четности.

39 - Звуковой сигнал при M00, M01, M02, M30

Если эта настройка ВКЛЮЧЕНА, зуммер клавиатуры подает звуковой сигнал при

обнаружении M00, M01 (при активной дополнительной остановке), M02 или M30.

Зуммер продолжает звучать, пока не нажата любая кнопка.

412

Список настроек

52 - G83 Отвод выше R

Диапазон от 0.0 до 30.00 или дюймов (0-761 мм). Эта настройка меняет поведение

G83

(цикл сверления с выводом инструмента). Большинство программистов

устанавливают опорную плоскость

(R) значительно выше места резания для

обеспечения вывода стружки из отверстия при выводе сверла. Это, однако,

увеличивает расход времени станка на «холостое сверление». Если настройка 52

установлена на расстояние, необходимое для удаления стружки, плоскость R можно

расположить ближе к поверхности детали, в которой выполняется сверление.

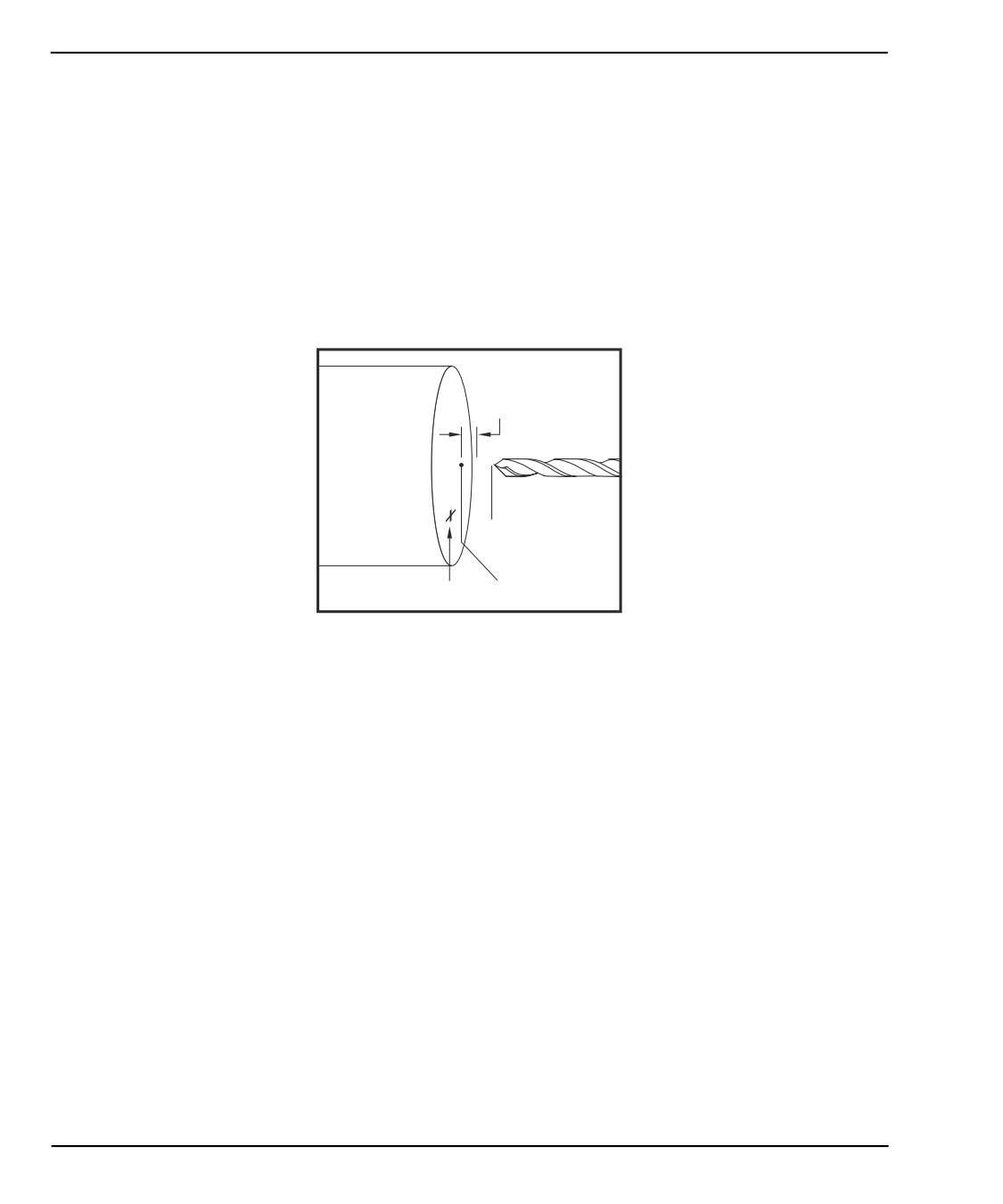

F9.3:

Настройка 52 - G83 Retract Above R (отвод выше R): [#52] Настройка 52, [1] Начальное

положение, [2] Плоскость R, [3] Торец детали.

#52

1

2

3

53 - Перемещение толчковой подачи без возврата в

нулевую точку

ВКЛЮЧЕНИЕ этой настройки разрешает толчковую подачу осей без возврата станка в

нулевую точку (отыскания начала координат станка). Это опасное состояние, потому

что может произойти удар оси о механические упоры и возможное повреждение

станка. При включении питания системы управления эта настройка автоматически

возвращается в состояние ВЫКЛЮЧЕНО.

55 - Включение ГЧПУ из режима ручного ввода данных

Если эта настройка включена (ON), становятся доступны функции ГЧПУ. ГЧПУ

выбирается в системе управления двойным нажатием клавиши

[MDI/DNC]

(РВД/ГЧПУ).

Функция «групповое числовое программное управление» (ГЧПУ) недоступна, если

настройка 55 установлена на ВЫКЛЮЧЕНА.

56 - M30 Восстановить G по умолчанию

Если эта настройка ВКЛЮЧЕНА окончание программы при помощи M30 или нажатие

[RESET] (сброс) возвращает все модальные G-коды на значения по умолчанию.

414

Настройки

57 - Абсолютная остановка осей X-Z в стандартных

циклах

Если эта настройка выключена

(OFF), ускоренное перемещение осей XZ в

стандартном цикле может не достигать точной остановки. Если эта настройка

ВКЛЮЧЕНА, то перемещение XZ заканчивается абсолютным остановом.

58 - Коррекция на режущий инструмент

Эта настройка выбирает тип используемой коррекции на инструмент (FANUC или

YASNAC). См. раздел Функции инструмента на странице 155.

59/60/61/62 - X+/X-/Z+/Z- Коррекция измерительной

головки

Эти настройки используются для определения перемещения и размера

автоматической измерительной головки. Эти четыре настройки задают направление

и расстояние перемещения от места срабатывания измерительной головки до

фактического положения поверхности. Эти настройки используются кодом G31.

Значения,

введенные

для

каждой

настройки,

должны

быть

положительными числами.

Для доступа к этим настройкам можно использовать макросы, подробнее см.

раздел «Макросы».

F9.4:

59/60/61/62 Коррекция измерительной головки: [1] Патрон, [2] Деталь,

[3] Измерительная головка, [#59] Настройка 59, [#60] Настройка 60, [#61] Настройка 61,

[#62] Настройка 62,

1

2

#61

#62

3

#60

#59

415

Список настроек

63 - Ширина измерительной головки

Эта настройка используется для задания ширины измерительной головки, которая

используется для измерения диаметра эталонного инструмента. Эта настройка

применяется только к опции измерения головкой.

64 - Измерения коррекции на инструмент использует

координаты детали

Настройка «Измерение коррекции на инструмент использует деталь» изменяет то,

как работает клавиша [Z FACE MEASURE] (измерение торца Z). Если настройка

ВКЛЮЧЕНА, введенное значение коррекции на инструмент

- это измеренная

коррекция на инструмент плюс коррекция координат детали (ось Z). Если она

ВЫКЛЮЧЕНА, коррекция на инструмент равна положению станка по оси Z.

65 - Масштаб в графическом режиме (Высота)

Эта настройка задает высоту рабочей зоны детали, которая выдается на экран

графического режима. Значение по умолчанию для этой настройки равно общему

перемещению X.

Общее перемещение X = Параметр 6 / Параметр 5

Масштаб = Общее перемещение X / Настройка 65

66 - Коррекция X в графическом режиме

Определяет правый край окна масштабирования по отношению к нулю станка по X

(см. раздел графического режима). Значение по умолчанию ноль.

68 - Коррекция Z в графическом режиме

Определяет верх окна масштабирования по отношению к нулю станка по Z (см.

раздел графического режима). Значение по умолчанию ноль.

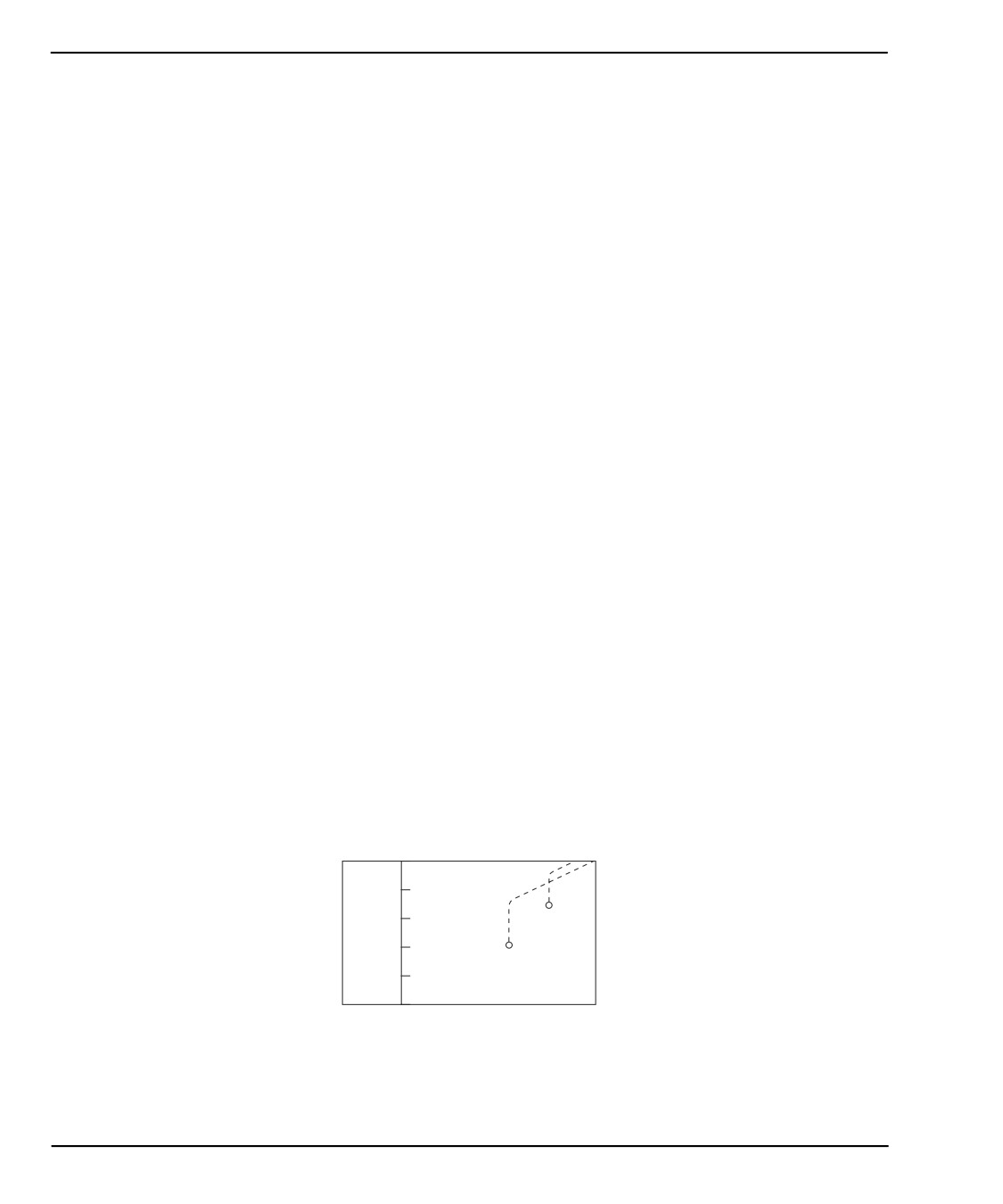

F9.5:

Настройка 68 - Графическое смещение Z: [1] Настройка 66 и 68 установлены на 0,

[2] Настройка 66 и 68 установлены на 2.0.

2

1

416

Настройки

69 - Начальные пробелы DPRNT

Эта настройка принимает значения ВКЛЮЧЕНА/ВЫКЛЮЧЕНА. Если задано значение

ВКЛЮЧЕНА, система управления не использует начальные пробелы,

сгенерированные макрооператором формата DPRNT. И наоборот, если задано

значение ВКЛЮЧЕНА, система управления использует начальные пробелы.

Настоящий пример иллюстрирует поведение системы управления, если эта

настройка ВЫКЛЮЧЕНА или ВКЛЮЧЕНА.

% ;

#1 = 3.0 ;

G0 G90 X#1 ;

DPRNT[X#1[44]] ;

% ;

ВЫХОД

ВЫКЛЮЧЕН

ВКЛ.

X3.0000

X3.0000

Обратите внимание на пробел между X и 3, если настройка ВКЛЮЧЕНА. Информация

легче читать, если эта настройка ВКЛЮЧЕНА.

70 - Управляющие коды DPRNT Open/CLOS

Эта настройка определяет, посылают ли операторы POPEN и PCLOS в макросах

управляющие коды DC в последовательный порт. Если настройка ВКЛЮЧЕНА, эти

операторы передают управляющие коды DC. Если она ВЫКЛЮЧЕНА, управляющие

коды подавляются. Значение по умолчанию ВКЛЮЧЕНА.

72 - Глубина резания в стандартном цикле

При использовании в стандартных циклах G71 и G72 эта настройка задает

относительную глубину для каждого прохода черновой обработки. Используется,

если программист не задает код D. Допустимы значения в пределах от 0 до 29,9999

дюймов или 299.999 мм. Значение по умолчанию - .1000 дюйма.

73 - Can Cycle Retraction (отвод в стандартном цикле)

При использовании в стандартных циклах G71 и G72 эта настройка задает

расстояние отвода после прохода черновой обработки. Представляет зазор между

инструментом и поверхностью при возврате инструмента для следующего прохода.

Допустимы значения в пределах от 0 до 29.9999 дюймов или 299.999 мм. Значение

по умолчанию - .0500 дюйма.

417

Настройки

ДЮЙМ

МИЛЛИМЕТРЫ

ПО УМОЛЧАНИЮ

(.0001)

ПО УМОЛЧАНИЮ

(.001)

ЦЕЛОЕ ЧИСЛО

F1 = F1

ЦЕЛОЕ ЧИСЛО

F1 = F1

.1

F10 = F1.

.1

F10 = F1.

.01

F10 = F.1

.01

F10 = F.1

.001

F10 = F.01

.001

F10 = F.01

.0001

F10 = F.001

.0001

F10 = F.001

81 - Tool at Auto Off (инструмент при автовыключении)

При нажатии [AUTO OFF] (автовыключение) система управления выполняет смену

инструмента на инструмент, заданный в этой настройке. Если задано значение 0,

перед включением питания токарного станка смена инструмента не выполняется.

Настройка по умолчанию 1 для инструмента 1.

82 - Язык

Кроме английского, в системе управления Haas доступны другие языки. Для

переключения на другой язык выберите язык с помощью клавиш курсора [LEFT]

(влево) и [RIGHT] (вправо), затем нажмите [ENTER] (ввод).

83 - M30/Сброс ручной коррекции

Если эта настройка ВКЛЮЧЕНА, M30 восстанавливает все значения, измененные

ручной коррекцией (скорость подачи, шпинделя, ускоренных перемещений) на

значения по умолчанию (100%).

84 - Действие при перегрузке инструмента

Если инструмент перегружен, настройка

84 определяет реакцию системы

управления. Эти настройки вызывают заданные действия (см. «Дополнительная

настройка инструмента» на странице 95):

•

Значение ОШИБКА приводит к остановке станка.

•

Значение СТОП

ПДЧ выдает сообщение ПЕРЕГРУЗ.ИНСТР. станок

останавливается в состоянии остановки подачи. Чтобы удалить сообщение,

нажмите любую клавишу.

•

Значение СИГНАЛ вызывает подачу системой управления слышимого

(зуммера).

419

Настройки

ПРИМЕЧАНИЕ: Значение угла также влияет на изменение скорости подачи.

Система управления может выполнять неглубокие углы в

пределах допуска на более высокой скорости подачи, чем это

возможно могут с более глубокими углами.

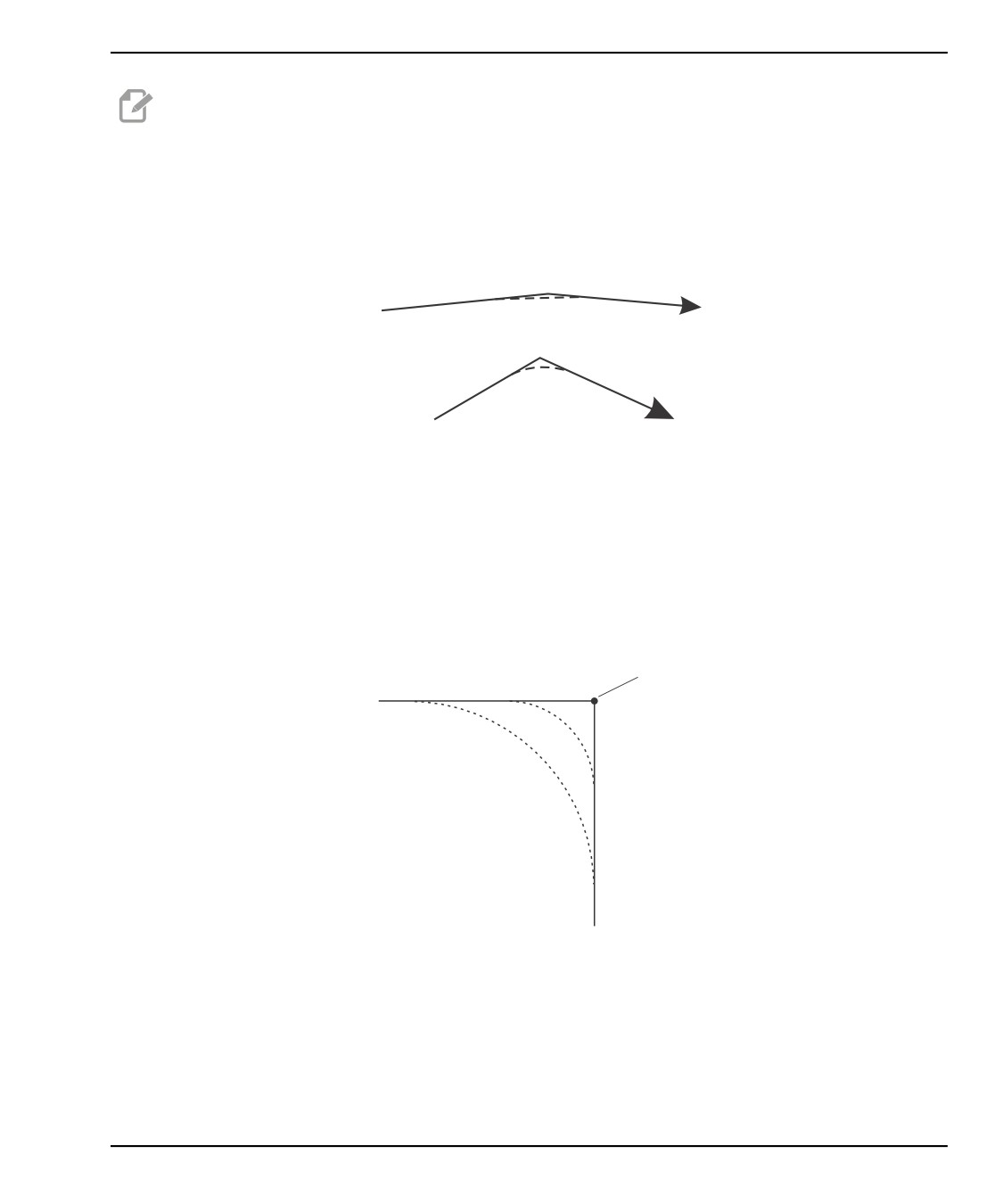

F9.6:

Система управления может выполнить угол [1] в пределах допуска на более высокой

скорости подачи, чем это возможно для угла [2].

1

2

Если значение настройки 85 установлено на ноль, система управления действует

так, как будто в каждом блоке перемещения активен абсолютный останов.

См. также G187 - Контроль точности (Группа 00) на странице 357.

F9.7:

Предположите, что скорость подачи по команде слишком высока для получения угла

[1]. Если настройка 85 имеет значение 0.025, то система управления снижает скорость

подачи на достаточную величину, чтобы получить угол [2] (с радиусом 0.025"). Если

настройка 85 имеет значение 0.05, то система управления снижает скорость подачи на

достаточную величину, чтобы получить угол [3]. Скорость подачи для получения угла

[3] выше, чем скорость подачи для получения угла [2].

1

2

(R0.025")

3

(R0.05")

86 - Thread Finish Allowance (припуск на чистовую

обработку резьбы)

Используется в стандартном цикле нарезания резьбы G76, эта настройка задает,

сколько материала будет оставлено на резьбе для чистового прохода цикла.

Диапазон значений - от 0 до .9999 дюйма. Значение по умолчанию - 0.

421

Настройки

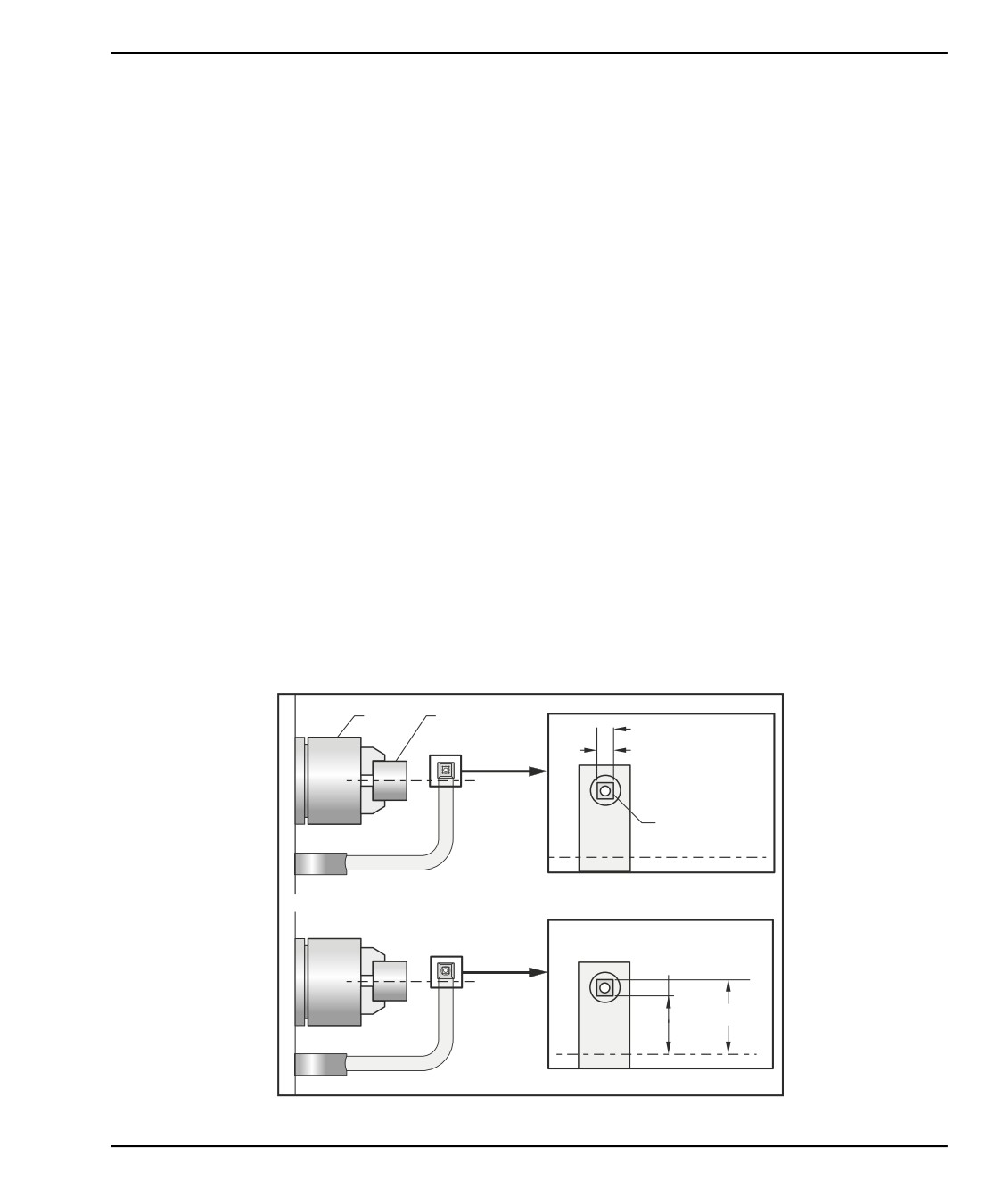

93 - Зазор задней бабки по оси X

Эта настройка работает с настройкой 94 для определения зоны ограничения

перемещения задней бабки, которая ограничивает взаимодействие между задней

бабкой и револьверной головкой. Эта настройка определяет предел перемещения

оси X, если разница между положением оси Z и положением задней бабки

становится меньше значения в настройке 94. Если это происходит при выполнении

программы, выдается сигнал об ошибке. При ручной подаче сообщение об ошибке

не выдается, но ход ограничивается.

94 - Зазор задней бабки по оси Z

Эта настройка - минимально допустимая разница между осью Z и задней бабкой (см.

настройку 93). Если единицы измерения - дюймы, значение -1.0000 означает, что

если ось X находится ниже плоскости безопасного отвода оси X (настройка 93), то

ось Z должна находится на расстоянии более 1 дюйма от положения задней бабки в

отрицательном направлении оси Z.

95 - Размер фаски резьбы

Эта настройка используется в циклах нарезания резьбы G76 и G92 при подаче

команды M23. Если команда M23 активна, проходы нарезания резьбы заканчиваются

отводом под углом, в отличие от прямого отвода. Значение настройки 95 равно

нужному количеству оборотов (витков на фаске).

ПРИМЕЧАНИЕ: Настройки 95 и 96 взаимодействуют. Допустимый диапазон:

От 0 до 29,999 (Кратно текущему шагу резьбы, F или E).

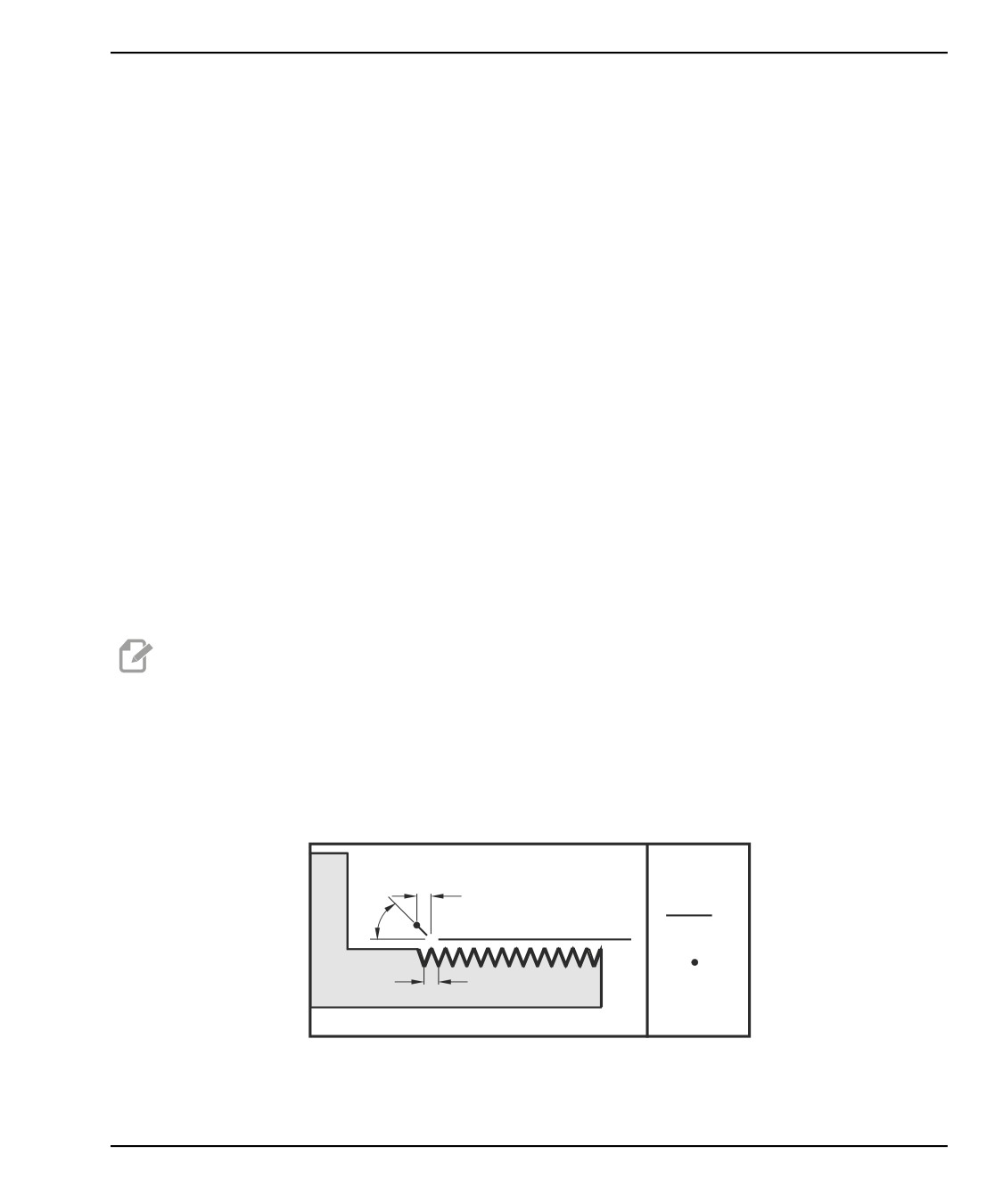

F9.8:

Настройка 95 - Размер фаски резьбы, G76 или G92 проход нарезания резьбы с

активным M23: [1] Настройка 96 = 45, [2] Настройка 95 x шаг, [3] Траектория

инструмента, [4] Программная конечная точка резьбы, [5] Действительная конечная

точка прохода, [6] Шаг.

2

1

3

+

+

4

V

V

5

6

423

Настройки

162 - Плавающая точка по умолчанию

Если эта настройка включена ON, система управления добавляет десятичную точку к

значениям, введенным без десятичной точки, для определенных адресных кодов.

Если эта настройка ВЫКЛЮЧЕНА, значения после адресных кодов, в которых

отсутствует десятичная точка, воспринимаются как операторная нотация, например,

тысячные или десятитысячные.

Настройка

Введенное

выключена

Настройка

значение

(Off)

включена (On)

В режиме дюймов

X-2

X-.0002

X-2.

В режиме мм

X-2

X-.002

X-2.

Эта функция применима к следующим адресным кодам:

X, Y, Z, A, B, C, E, F, I, J, K, U, W

Включая A, D и R, кроме следующих случаев:

•

значение A (угол инструмента) находится в блоке G76. Если при выполнении

программы обнаружено значение А G76, содержащее десятичную точку,

выдается сигнал об ошибке 605 - Недопустимый угол вершины инструмента.

•

значение D находится в блоке G73.

•

значение R находится в блоке G71 в режиме YASNAC.

ПРИМЕЧАНИЕ: Эта настройка влияет на интерпретацию всех программ,

введенных вручную, с диска или через порт RS-232. Она не

изменяет действие настройки

77

-

Целочисленный

коэффициент масштабирования F.

163 - Отключение шага толчковой подачи .1

Эта настройка отключает наивысший шаг толчковой подачи. При выборе

наивысшего шага толчковой подачи автоматически выбирается следующий более

низкий шаг.

431

содержание      ..     13      14      15      16     ..
