ТРАКТОРА KIOTI СК25/СК27/СК30/СК35. ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ И ЭКСПЛУАТАЦИИ - часть 1

(оригинал текста на стр.3)

АББРЕВИАТУРЫ

АББРЕВИАТУРЫ

ЗНАЧЕНИЕ

4WD

Полный привод на 4 колеса

API

Американский Институт Нефти и Газа

ASAE

Американское Сообщество Инженеров Сельского Хозяйства, США

ASTM

Американское Сообщество Тестирования и Материалов, США

fpm

Футов в минуту

Hi-Lo

Повышенная передача - пониженная передача

HST

Гидравлическая трансмиссия

m/s

м/с

PTO

Вал отбора мощности

RH/LH

Правая и левая стороны, определяются с рабочего места при движении

вперед

ROPS

Защитная дуга безопасности

m⁻¹ (rpm)

Об/мин

S⁻¹ (r/s)

Об/с

SAE

Сообщество Инженеров Автомобилестроения, США

SMV

Медленно-движущееся транспортное средство

(оригинал текста на стр.4)

УНИВЕРСАЛЬНЫЕ СИМВОЛЫ

На навесном оборудовании и тракторе KIOTI используются различные универсальные

символы. Ниже приведен список универсальных символов и их значения.

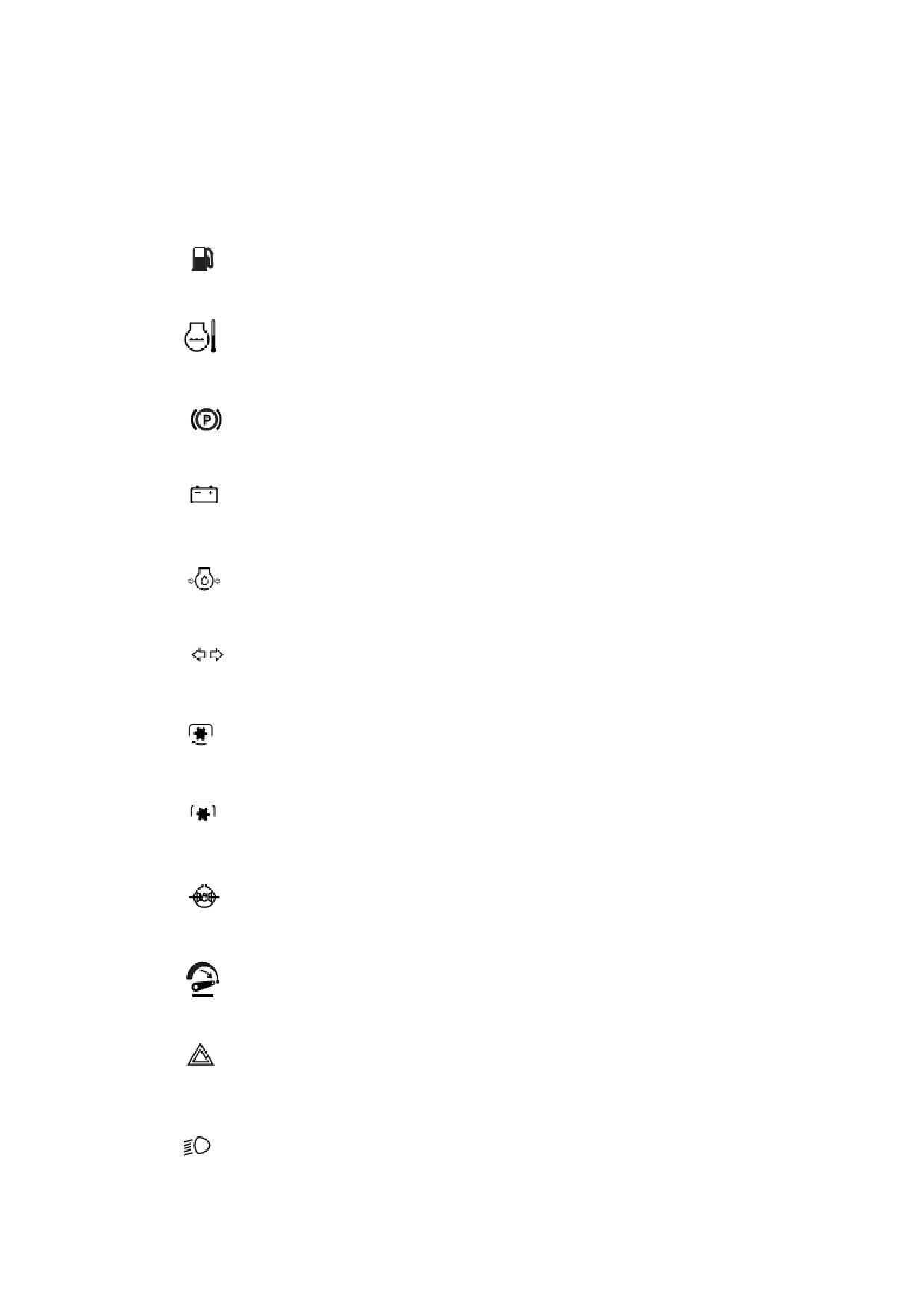

Уровень топлива

Температура охлаждающей жидкости

Стояночный тормоз

Зарядка аккумуляторной батареи

Давление в масляной системе

Указатели поворота

Рычаг управления вала отбора мощности - положение включено ON

Рычаг управления вала отбора мощности - положение отключено OFF

Блокировка дифференциала

Положение позиционно-силового регулятора

Знак аварийной остановки

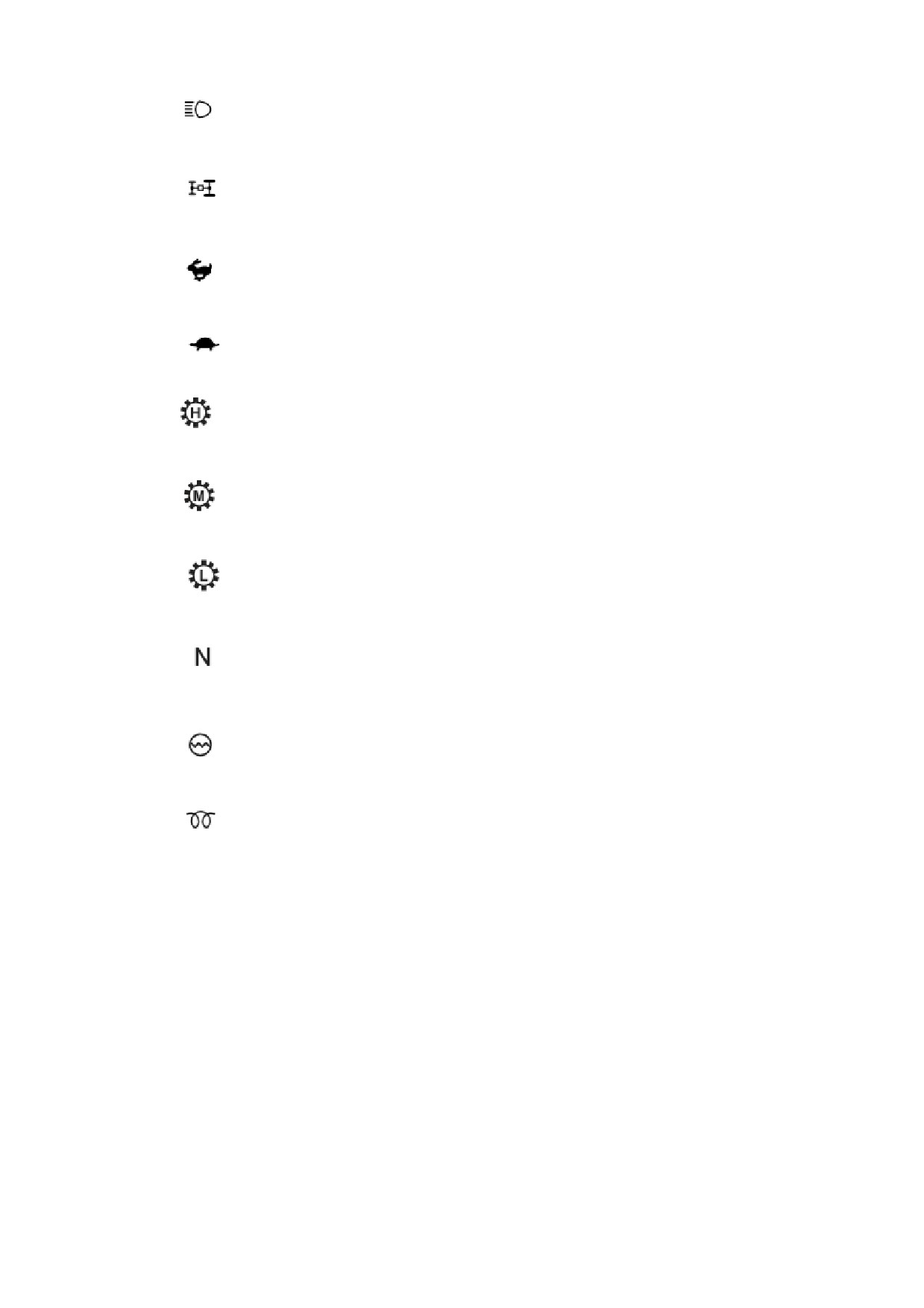

Ближний свет фар

Дальний свет фар

Полный привод - включен ON

Быстро

Медленно

Диапазон повышенных передач

Диапазон средних передач

Диапазон пониженных передач

Нейтраль

Охлаждение

Предварительный подогрев

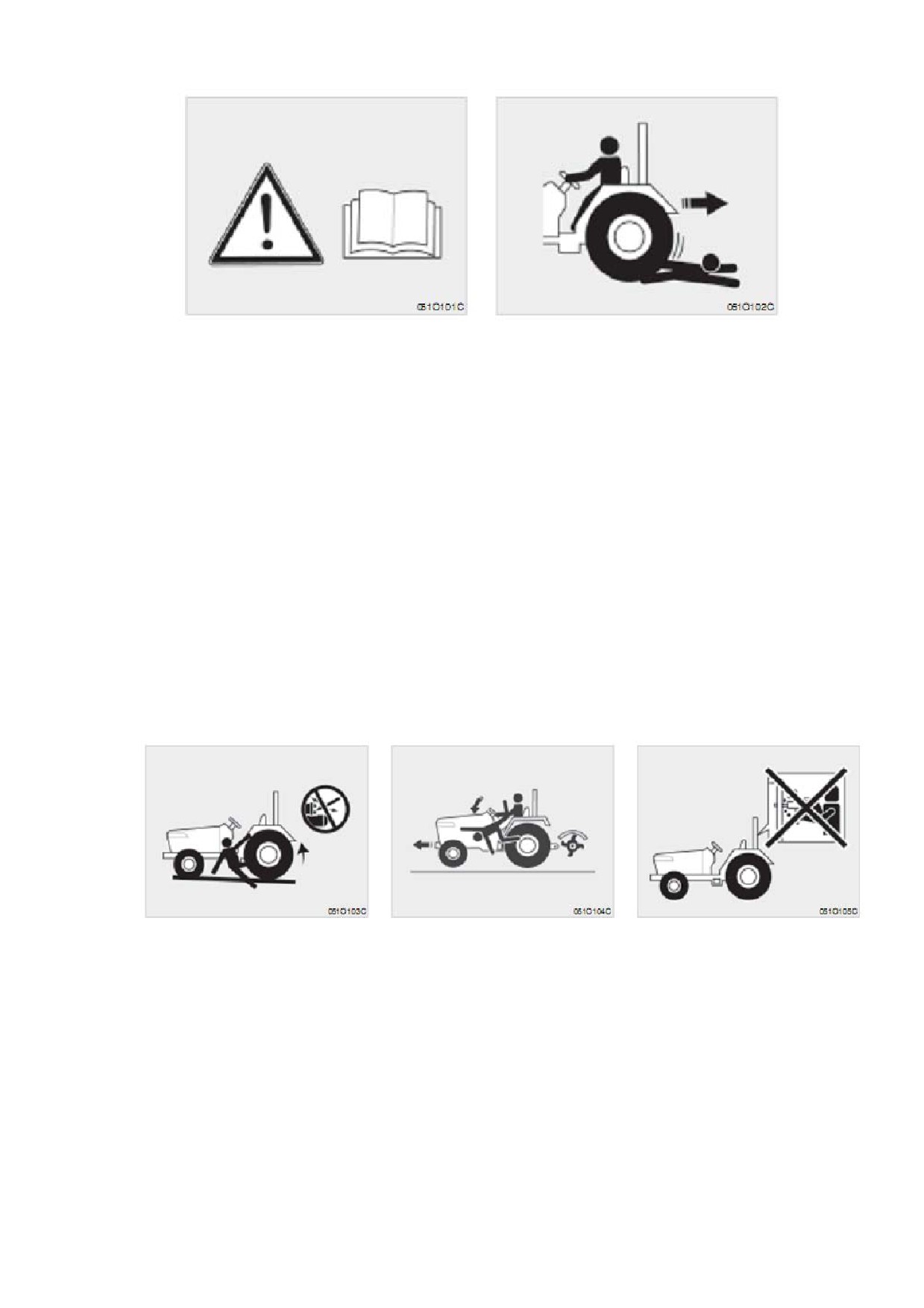

1. Перед началом эксплуатации внимательно прочтите и тщательно изучите данную

инструкцию. Несоблюдение правил безопасности может привести к несчастному случаю

или ранениям.

2. До работы на тракторе должен допускаться только хорошо обученный персонал.

3. Почтите и следуйте всем предупреждающим наклейкам и знакам, расположенным на

тракторе.

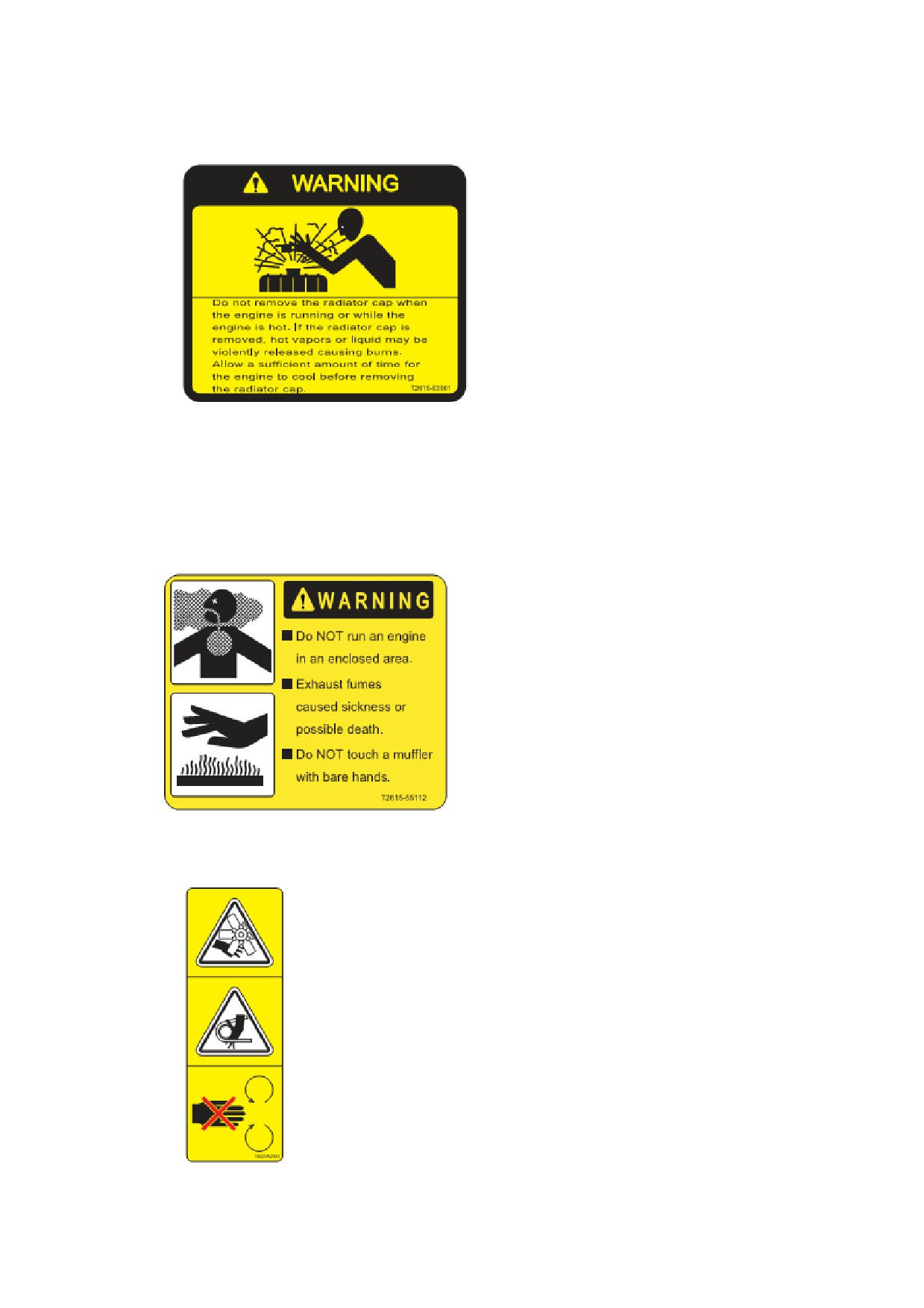

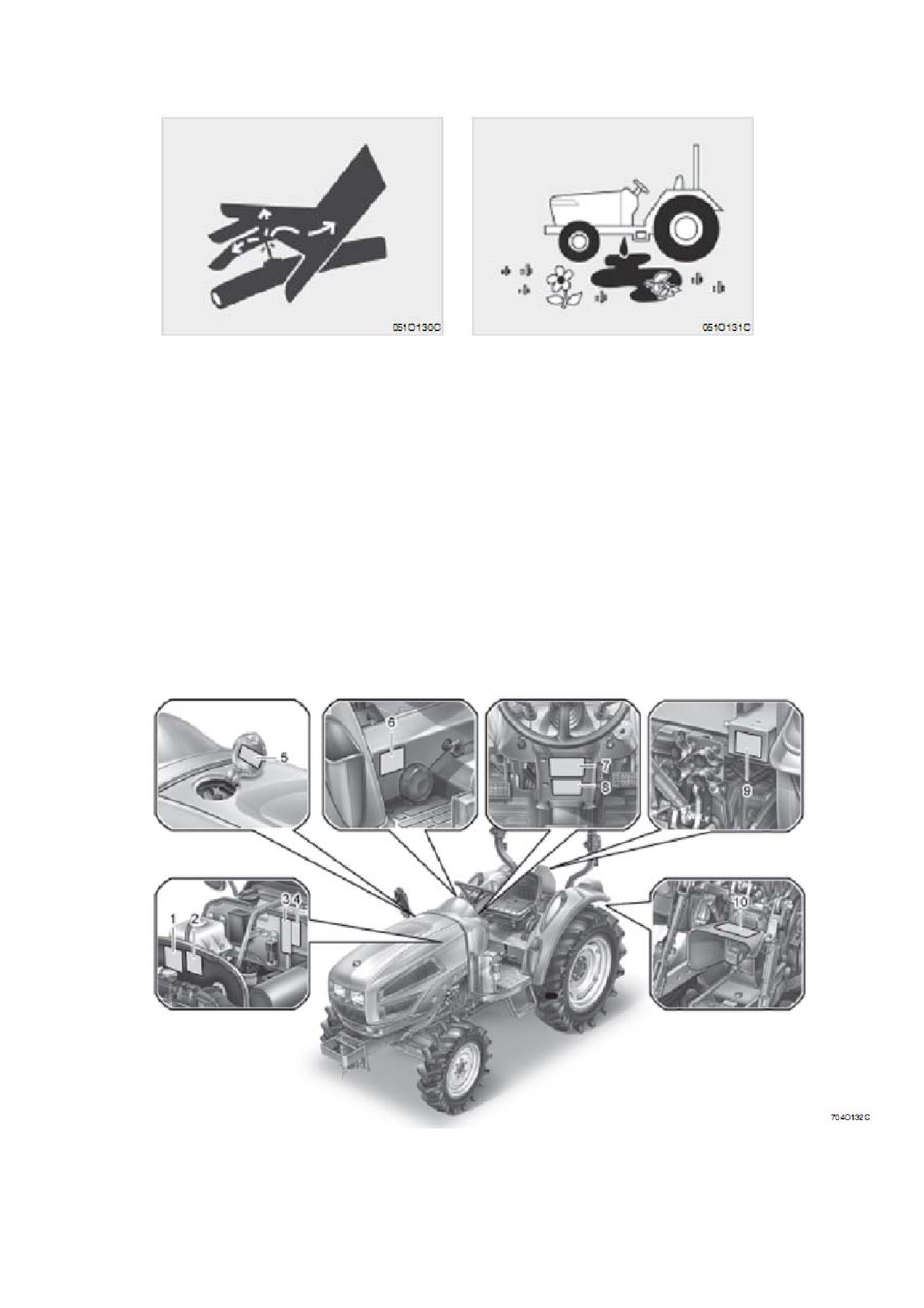

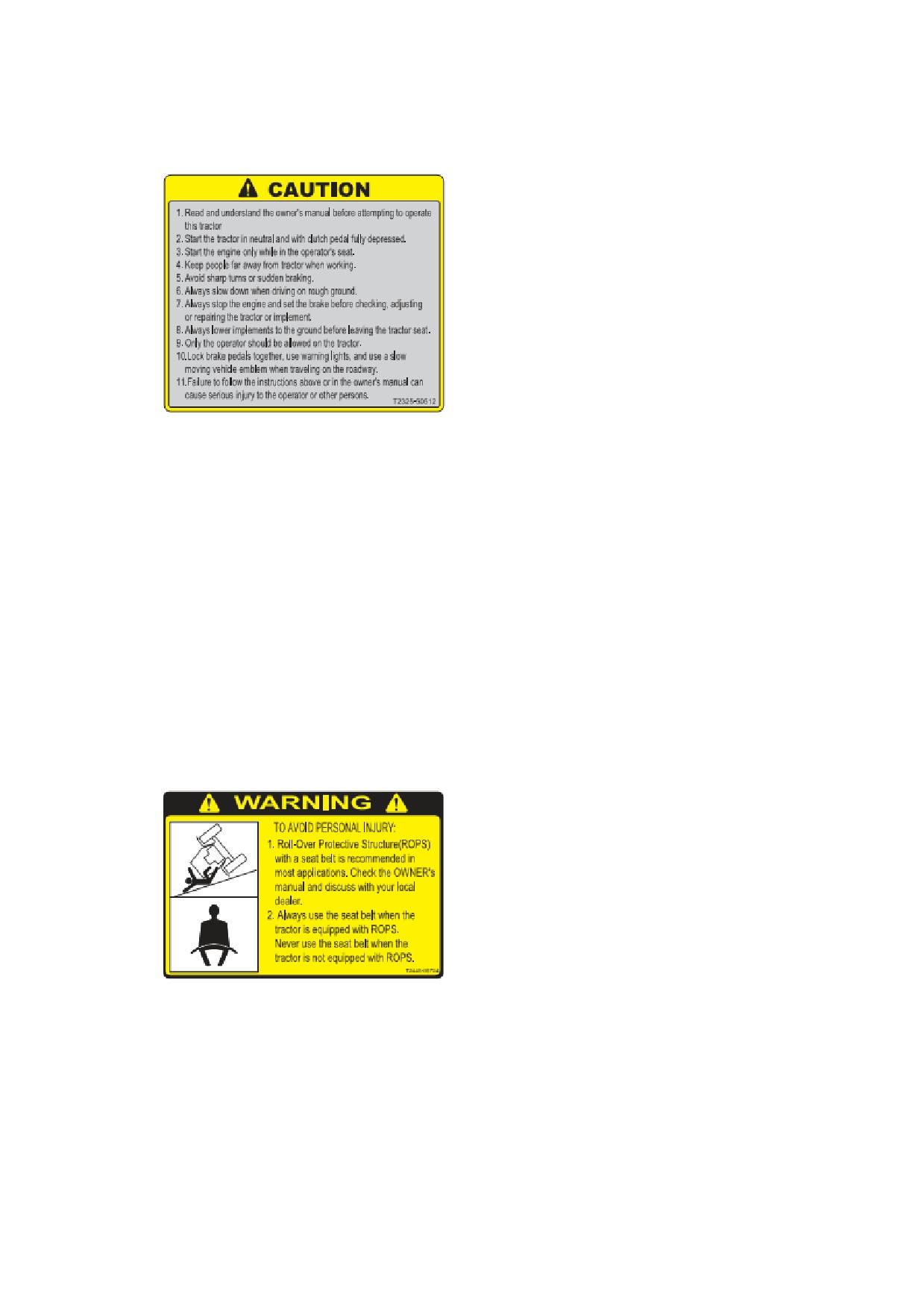

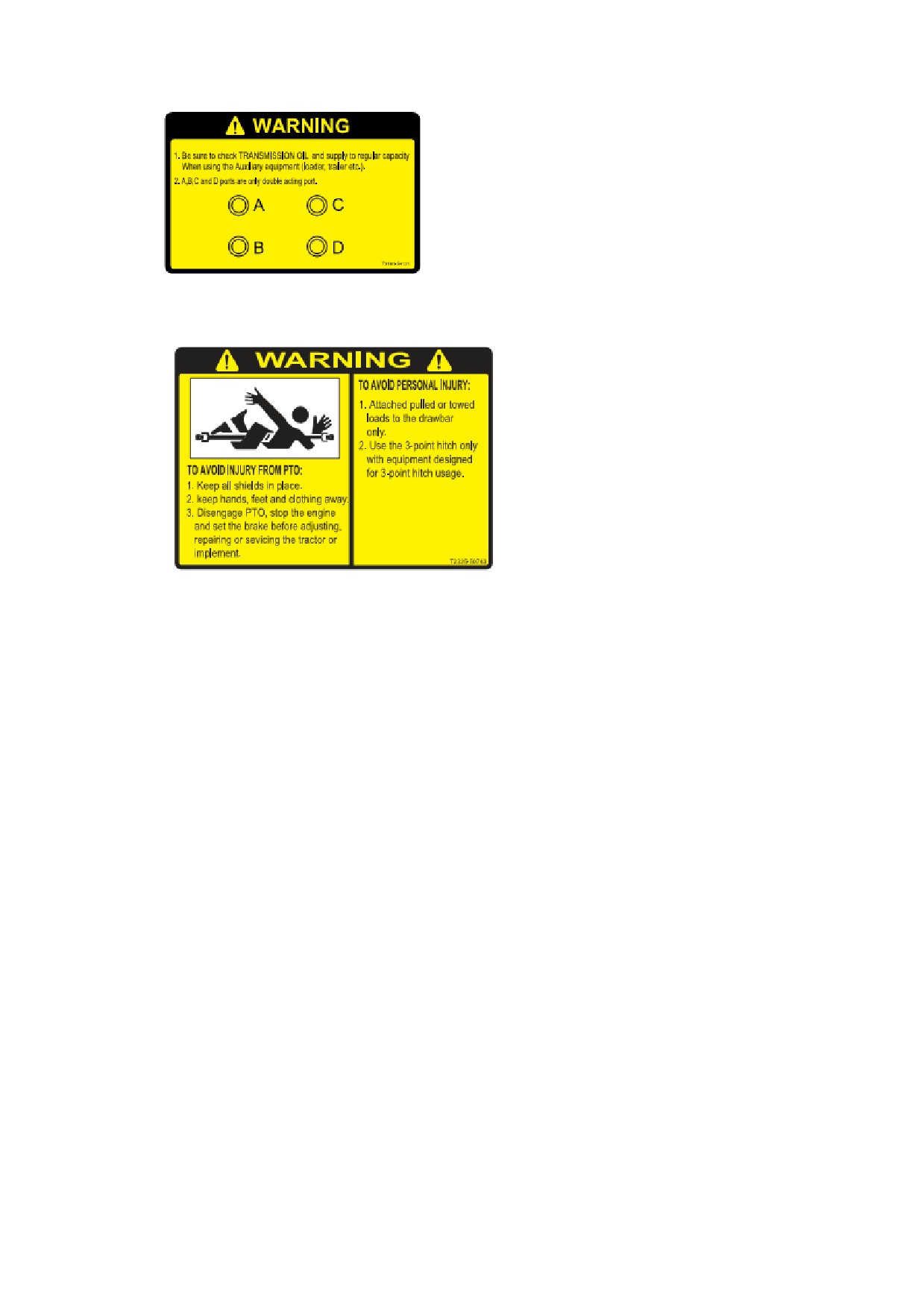

4. Замените все потерянные или испорченные наклейки. Список предупреждающих

наклеек расположен на стр.1-14~16.

5. Следите за чистотой предупреждающих наклеек.

6. Всегда проверяйте рабочую зону для предотвращения наезда на препятствие, что может

привести к ранениям или поломке трактора.

7. Перед началом движения убедить, что нет посторонних лиц рядом с трактором для

предотвращения несчастных случаев из-за резкого начала движения.

8. Прежде, чем включить заднюю скорость и начать движение, убедить, что нет никого

рядом с трактором и путь свободен.

(оригинал текста на стр.1-3)

9. Запрещено управлять трактором или любым другим сельскохозяйственным

оборудованием при алкогольном или наркотическом опьянении, или при

переутомлении.

10. При работе в содействии с другими тракторами всегда обговаривайте свои намерения.

11. Запрещено запускать двигатель с помощью замыкания стартера.

12. Запрещено запускать двигатель, если оператор не находиться на водительском кресле.

13. К управлению трактором допускается только водитель. Запрещено допускать до

управления трактором пассажиров. При эксплуатации трактора следите за тем, чтобы не

было посторонних лиц в рабочей зоне.

14. Всегда используйте рукоятки и ступени при посадке и высадке с трактора, т.к. это

предотвратит возможные несчастные случаи случайных скольжений и падений.

15. Всегда следите за чистотой вашей обуви при посадке в трактор.

16. Все лица, допущенные до эксплуатации трактора, должны знать правила эксплуатации, а

также должны тщательно прочитать данную инструкцию.

17. Прежде, чем покинуть трактор необходимо включить стояночный тормоз, опустить

навесное оборудование на землю и заглушить двигатель.

18. Запрещено вносить какие-либо изменения в конструкцию трактора KIOTI.

(оригинал текста на стр.1-4)

19. Прежде, чем начать движение, необходимо выжать сцепление и проверить, что все

рычаги переключения находятся в положении нейтрали и стояночный тормоз включен.

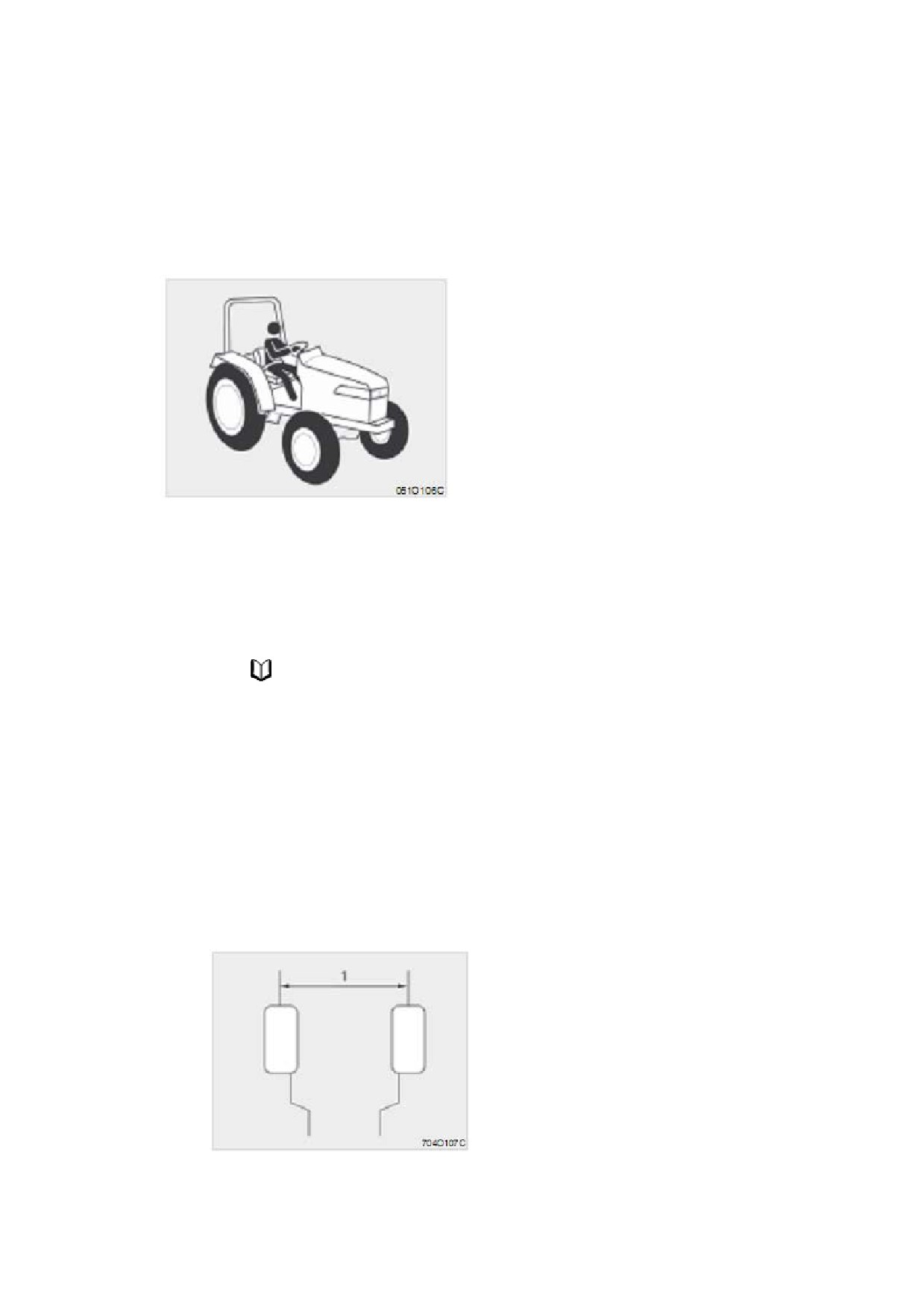

20. Для Вашей безопасности рекомендуется использовать дугу и ремень безопасности при

любых видах работ.

• Необходимо всегда использовать ремень безопасности, если трактор

оборудован дугой безопасности. Запрещено использовать ремень безопасности,

если трактор не оснащен дугой безопасности.

Запрещено изменять конструкцию дуги безопасности с помощью сварки, шлифования или

фрезеровки, т.к. это может значительно ослабить конструкцию дуги. При повреждении какого-

либо компонента дуги безопасности, его необходимо заменить.

В случае замены дуги безопасности или потери по каким-либо причинам, все компоненты

дуги должны быть установлены на свои первоначальные места, все крепления должны быть

тщательно затянуты.

(1) колея

21. Следует быть особенно бдительными при управлении трактором с узкой колеей. Для

увеличения стабильности необходимо отрегулировать колею задних колес, см. стр.8-4.

(оригинал текста на стр.1-5)

ЭКСПЛУАТАЦИЯ ТРАКТОРА

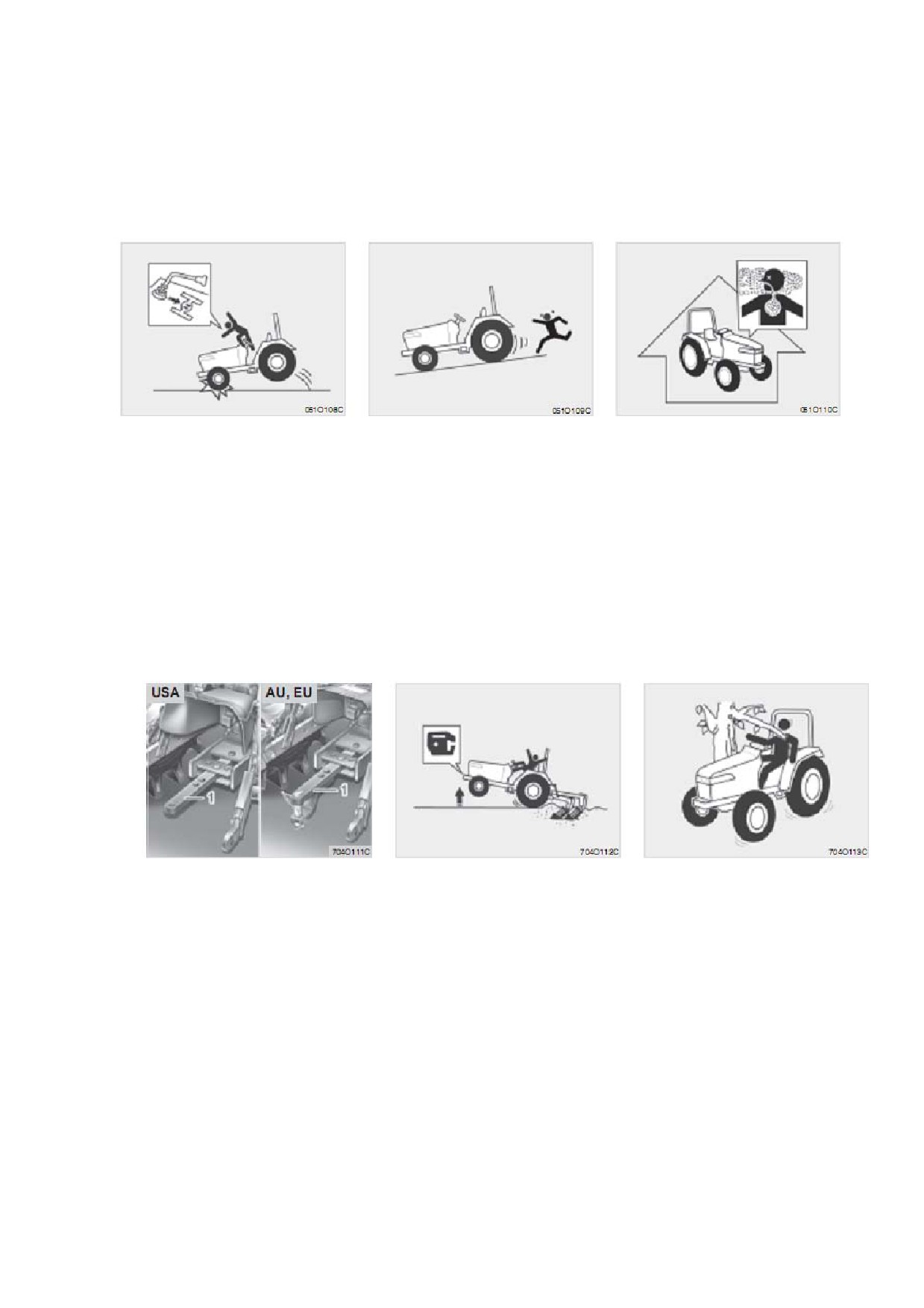

1. Избегайте контакта с рычагами переключения передач при работающем двигателе.

Неожиданные движения трактора могут стать причиной ранений.

2. Запрещено парковать трактор на склонах. Прежде, чем отсоединить навесное

оборудование, необходимо заглушить двигатель и отключить привод ВОМ (вала отбора

мощности).

3. Запрещено эксплуатировать трактор в закрытом помещении без соответствующей

системы вентиляции. Выхлопные газы содержат угарный газ, вдыхание которых может

привести к серьезным последствиям или смертельному исходу.

(оригинал текста на стр.1-6)

1 - прицепное устройство

4. Перед началом эксплуатации трактора убедитесь, что все линии высокого давления

затянуты плотно.

5. Усилие только на прицепном устройстве. Запрещено присоединять что-либо к кожуху

оси или к любым другим точкам, кроме прицепного устройства. Натяжение с любой

другой точки только увеличивает риск несчастного случая или смертельного исхода.

6. Если при установке на 3-точечную сцепку тяжелого навесного оборудования начинает

подниматься передняя часть трактора, то необходимо установить дополнительные

утяжелители. Запрещено эксплуатировать трактор, если передние колеса не имеют

хорошего сцепления с поверхностью почвы.

7. При использовании навесного оборудования, присоединенного к задней части трактора,

необходимо всегда использовать утяжелители.

8. Следите за тем, что происходит спереди и сзади трактора для предотвращения

попадания на препятствие в конце борозды, около деревьев или вокруг конструкций.

(оригинал текста на стр.1-7)

9. Запрещено оставлять навесное оборудование в поднятом положении, когда трактор

остановлен или не эксплуатируется.

10. Прежде, чем начинать эксплуатацию навесного оборудования или устройств с

трактором, необходимо сначала тщательно ознакомиться с соответствующей

инструкцией. Необходимо всегда помнить о правилах техники безопасности.

11. Оператор должен досконально знать технику и ограничения ее эксплуатации.

12. При некорректной эксплуатации трактора он может стать опасным для оператора и

посторонних лиц. Перегрузка трактора или использование небезопасного оборудования

также может быть опасным, необходимо избегать этого. Обратитесь к главе

«Спецификации ограничений навесного оборудования», в которой описана

максимальная нагрузка для безопасной эксплуатации трактора.

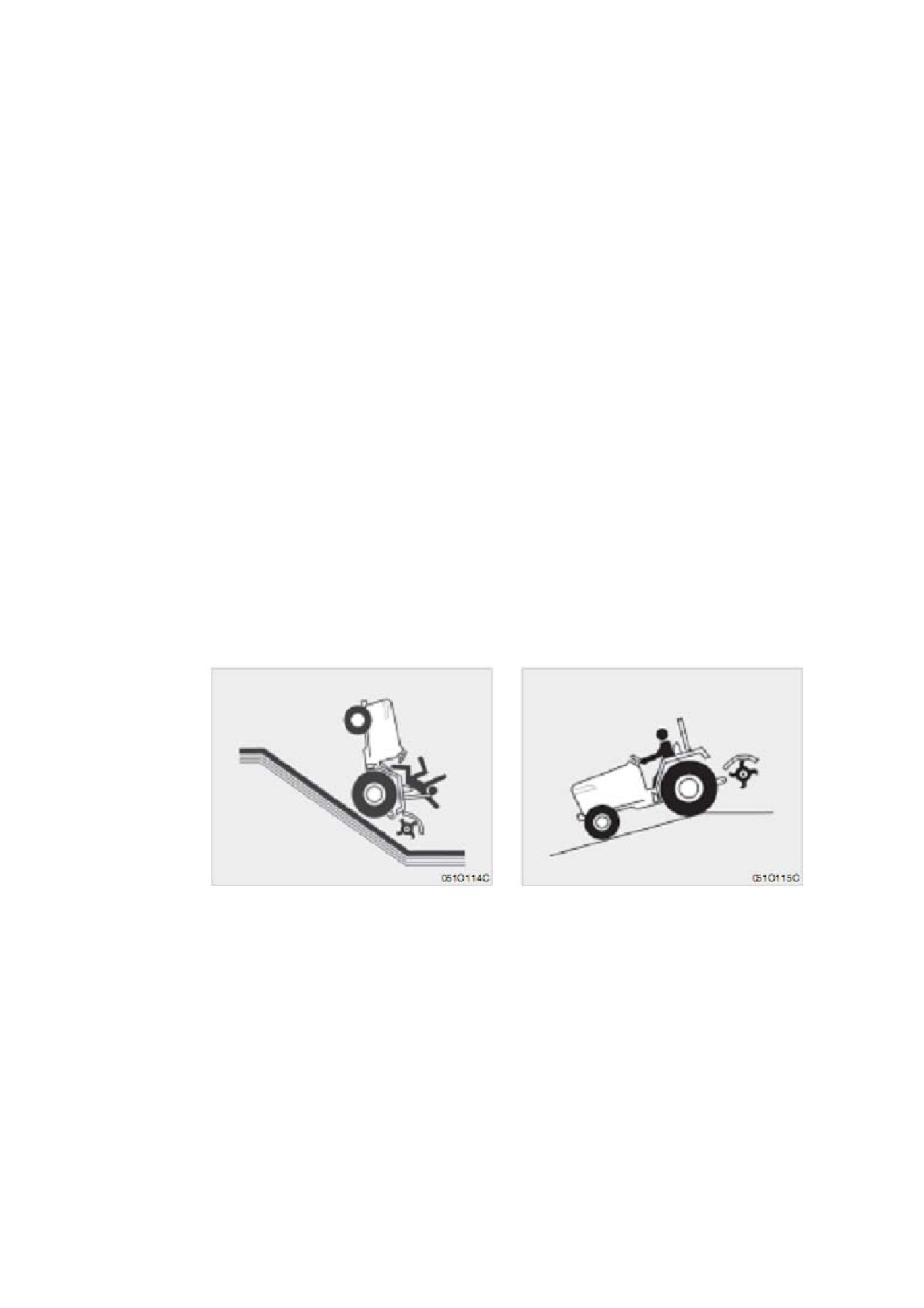

13. При выезде из траншеи или при движении вверх по склону будьте осторожны, т.к.

трактор может перевернуться назад. Для предотвращения переворота трактора

необходимо избегать таких положений. Полноприводные тракторы могут дать Вам

обманчивое чувство безопасности в возможности маневрирования при выходе из

данного положения, таким образом, необходимо предпринять дополнительные меры

предосторожности.

14. Запрещено покидать или запрыгивать на движущийся трактор.

15. При работе в группе всегда предупреждайте о том, что Вы собираетесь сделать заранее.

16. Запрещено эксплуатировать трактор на «нейтрали». Отключение сцепления или

перемещение рычага переключения передач в положение нейтрали при движении вниз

по склону может привести к потере управления.

17. Запрещено эксплуатировать трактор около траншей, ям, каналов или любых других

углублений, т.к. они могут осыпаться под весом трактора. Также есть риск

опрокидывания трактора при движении по зыбкой или влажной почве.

(оригинал текста на стр.1-8)

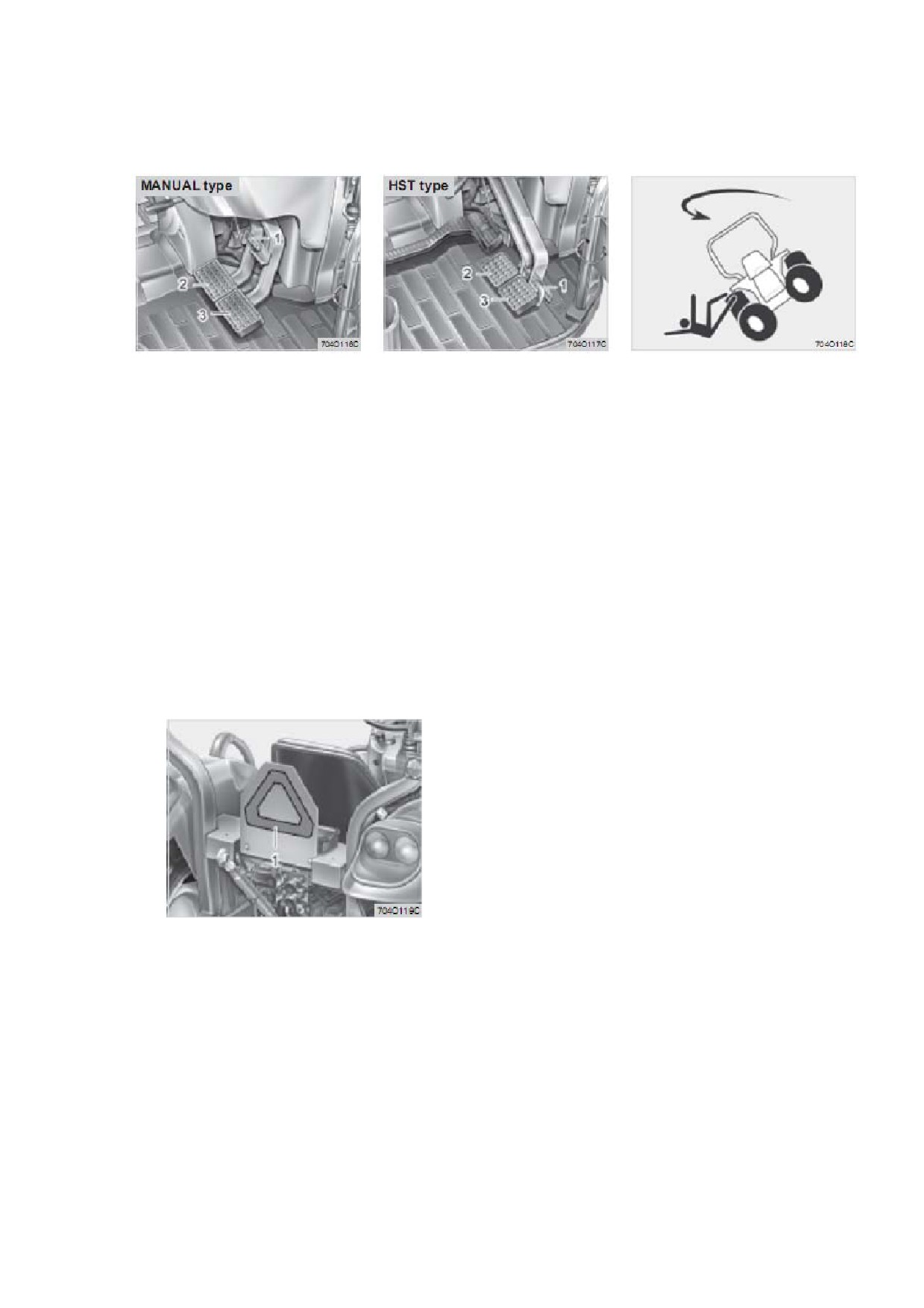

УПРАВЛЕНИЕ ТРАКТОРОМ

Механический тип

Гидравлический тип

1 - промежуточная

1 - промежуточная

блокировка

блокировка

2 - педаль тормоза (L)

2 - педаль тормоза (L)

3 - педаль тормоза (R)

3 - педаль тормоза (R)

1. При движении на обычной скорости по дороге необходимо заблокировать обе педали

тормоза. Одновременное торможение обоими колесами необходимо делать при

экстренной остановке. Неравномерное торможение на обычных скоростях на дороге может

привести к перевороту трактора.

2. Необходимо всегда снижать скорость перед поворотом. При совершении поворота на

высокой скорости может привести к перевороту трактора или потере управления.

(оригинал текста на стр.1-9)

1 - LMV знак

3. Убедитесь, что знак «Медленно движущееся транспортное средство» (SMV) чист и хорошо

виден. Используйте специальное освещение.

4. Соблюдайте все правила дорожного движения и безопасности.

5. Включите дальний свет фар. Переключите его при появлении встречной техники.

6. Производите движение на тракторе при такой скорости, на которой Вы не теряете контроль

над ним.

7. Запрещено использовать блокировку дифференциала при движении на транспортных

скоростях, т.к. трактор может потерять управляемость.

8. Избегайте резких движений ведущих колес, т.к. это может привести к потере управления.

Риск потери управления особенно возрастает при движении по дорогам общего

пользования.

9. Запрещено использовать навесное оборудование при движении по дорогам общего

пользования. Зафиксируйте 3-точечную сцепку в верхнем положении.

10. При использовании прицепного оборудования используйте специальную цепь и установите

знак «Медленно движущееся транспортное средство» на него.

ОСТАНОВКА ТРАКТОРА

1. Отключите привод ВОМ (вала отбора мощности), опустите на землю все навесное

оборудование, установите все рычаги управления в положение нейтрали, включите

стояночный тормоз, заглушите двигатель и удалите ключ из замка зажигания.

(оригинал текста на стр.1-10)

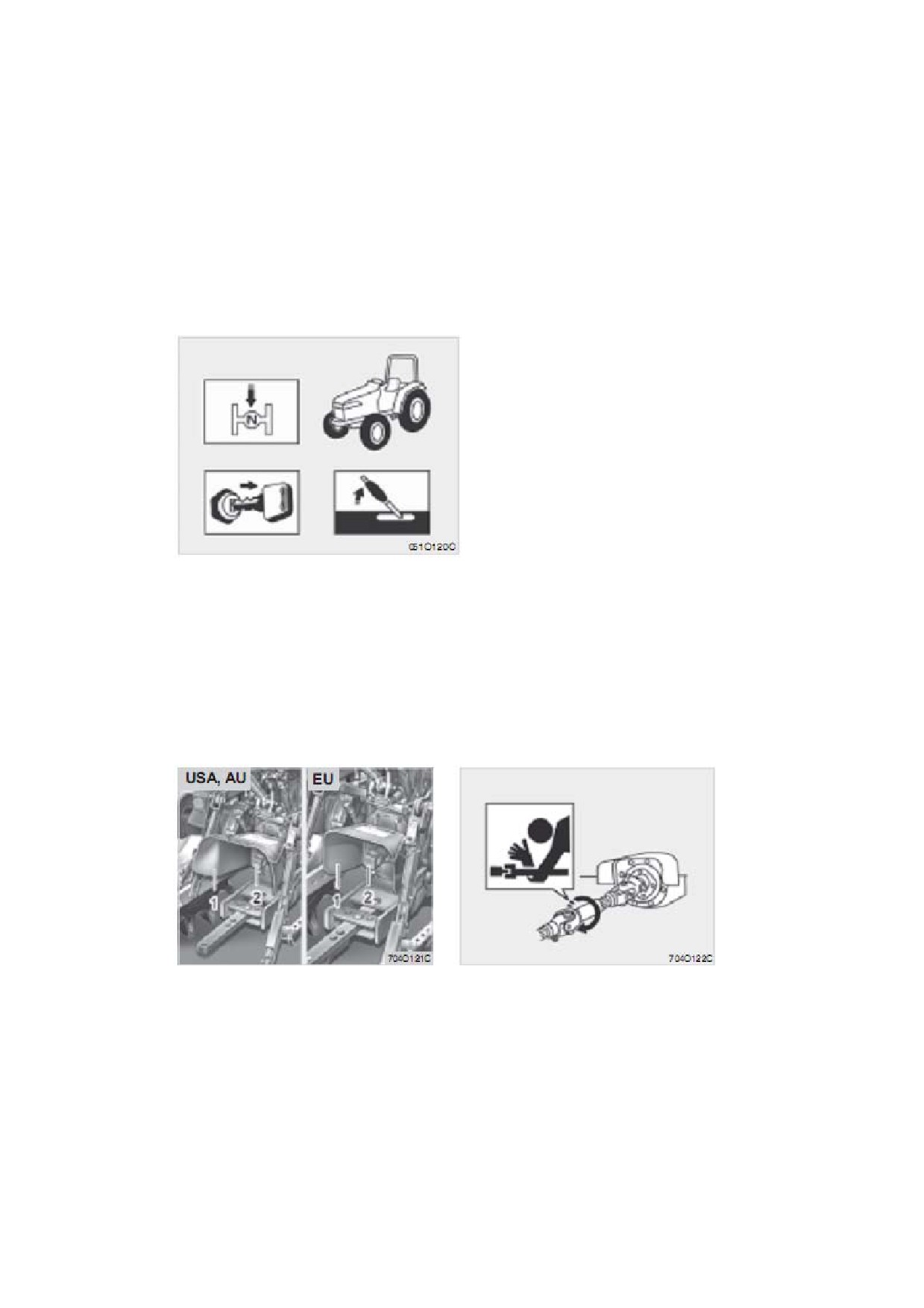

ЭКСПЛУАТАЦИЯ ВОМ (ВАЛА ОТБОРА МОЩНОСТИ)

1 - защитный кожух ВОМ

2 - колпачок вала ВОМ

1. Прежде, чем подсоединять, отсоединять, регулировать, чистить или обслуживать любые

компоненты привода ВОМ (вала отбора мощности) убедитесь, что трактор полностью

остановлен, рычаги находятся в положении нейтрали и все движущиеся компоненты

полностью остановлены.

2. Следите за тем, чтобы защитный кожух ВОМ всегда находился на своем месте.

Замените колпачок вала ВОМ когда ВОМ не используется.

3. Прежде, чем устанавливать или использовать ВОМ, необходимо внимательно прочитать

инструкцию и все наклейки безопасности.

4. При использовании стационарного оборудования с приводом от ВОМ необходимо

всегда включать стояночный тормоз и устанавливать тормозные башмаки с обеих

сторон приводных колес. Стойте на безопасном расстоянии от вращающихся частей.

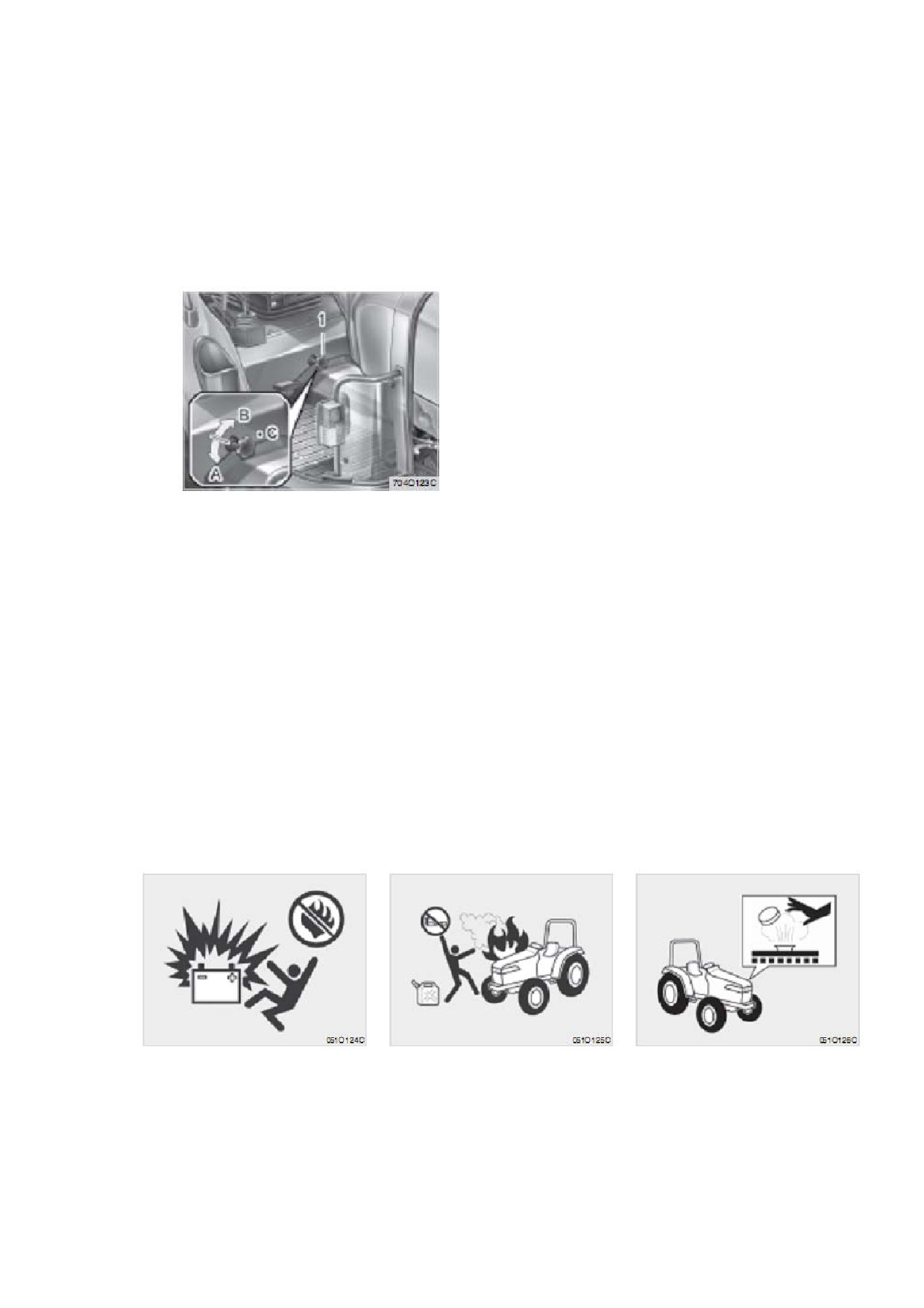

ЭКСПЛУАТАЦИЯ 3-ТОЧЕЧНОЙ СЦЕПКИ

1 - Рукоятка регулировки скорости снижения 3-точечной сцепки

А - быстро

В - медленно

С - блокировка

1. Используйте 3-точечну сцепку только с навесным оборудованием, специально

сконструированным для этого.

2. При установке навесного оборудования на 3-точечную сцепку необходимо установить

специальные утяжелители на переднюю часть трактора.

3. При движении по дорогам общего пользования необходимо установить рукоятку

регулировки сцепки в положение блокировки для фиксации навесного оборудования в

верхнем положении.

(оригинал текста на стр.1-11)

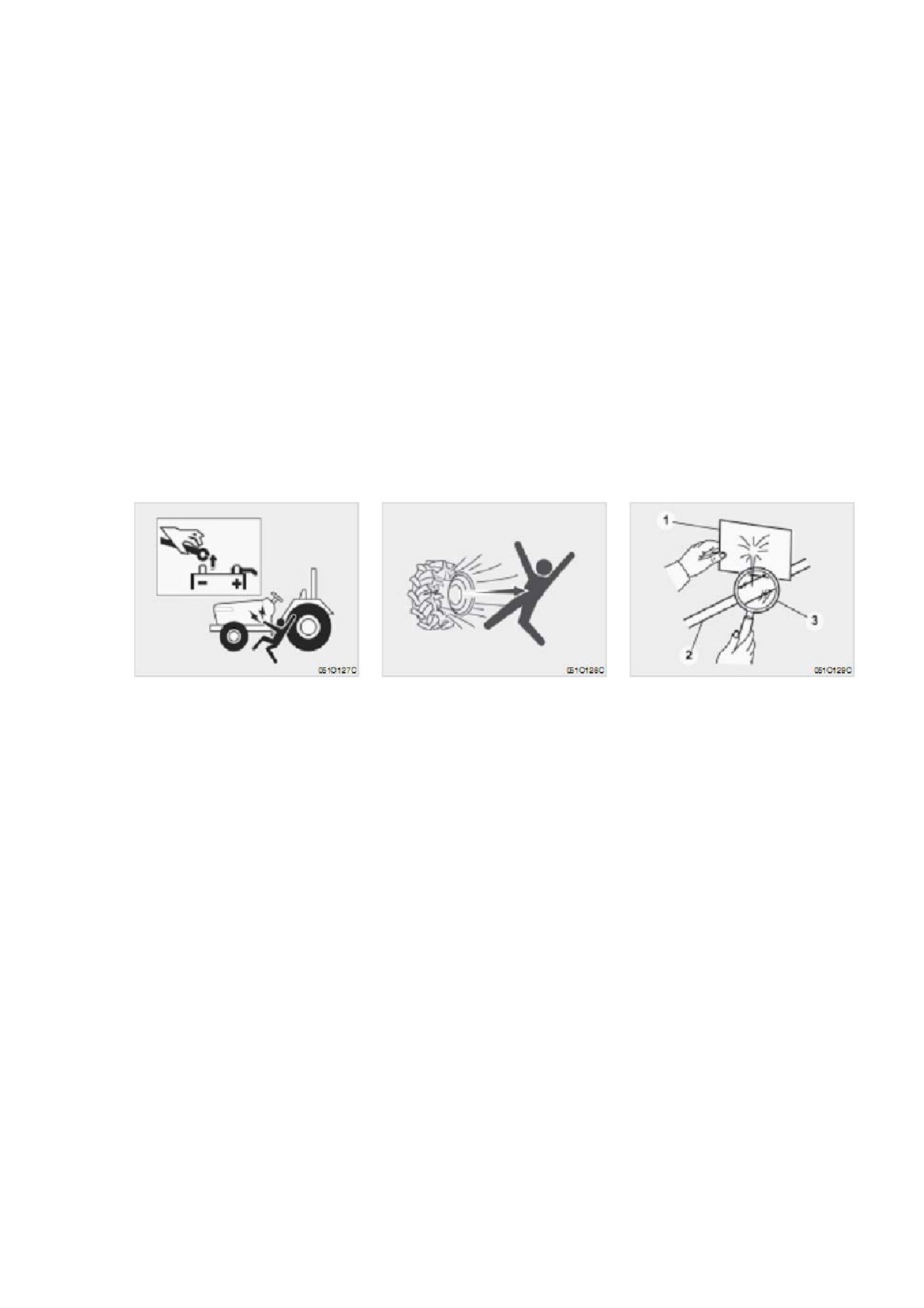

ОБСЛУЖИВАНИЕ ТРАКТОРА

Для проведения технического обслуживания трактора необходимо установить его на

ровную горизонтальную поверхность, включить стояночный тормоз, установить рычаг

переключения передач в положение нейтрали и заглушить двигатель.

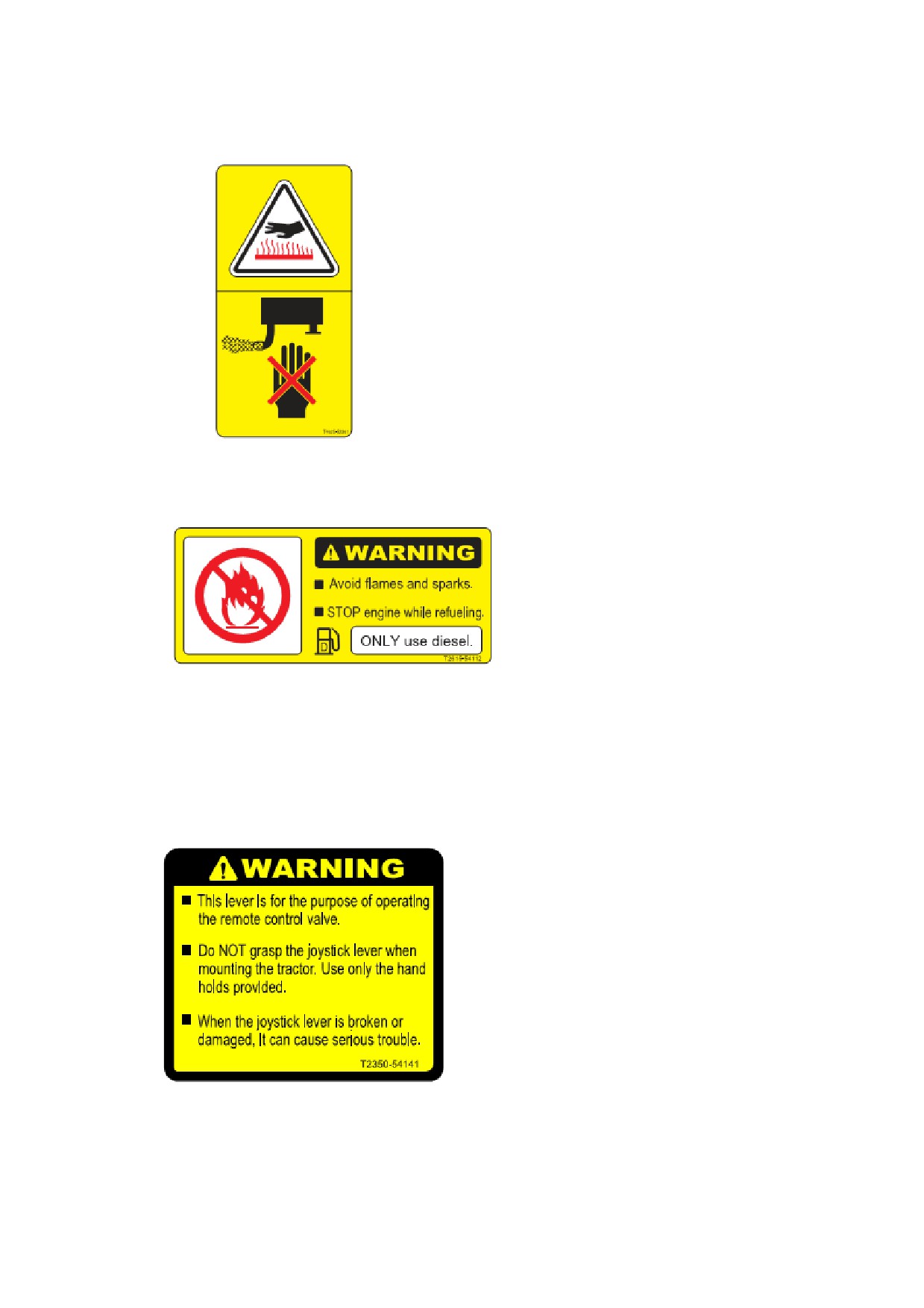

1. Запрещено курить рядом с аккумулятором или при заправке трактора топливом.

Следите за тем, чтобы вблизи аккумулятора или топливного бака не было источников

открытого огня или искр. Аккумулятор представляет высокую опасность взрыва, т.к.

выпускает водород и кислород, особенно при зарядке.

2. Прежде, чем начать обслуживание трактора дайте ему остыть, т.к. при эксплуатации

рабочие компоненты нагреваются.

3. Перед заправкой топливом необходимо заглушить двигатель. Избегайте разлива или

чрезмерной заправки топливом.

4. Прежде, чем пытаться запустить разряженный аккумулятор, внимательно прочтите

инструкцию.

5. Рекомендуется всегда хранить аптечку первой помощи и огнетушитель в

легкодоступном месте.

6. Запрещено снимать крышку радиатора пока двигатель не остыл. После того, как

двигатель остыл, медленно поверните крышку радиатора до первого упора для сброса

излишнего давления. Затем полностью открутите крышку. Если трактор оснащен

расширительным бачком, то залейте необходимое количество охлаждающей жидкости

в него, а не в радиатор.

(оригинал текста на стр.1-12)

1 - картон

2 - гидравлический патрубок

3 - увеличительное стекло

7. Прежде, чем проводить какие-либо работы с электрической системой трактора,

необходимо сначала отсоединить клеммы аккумулятора.

8. Сначала необходимо снимать отрицательный провод («масса») для предотвращения

появления искр.

9. Установка шин должна производиться специально обученным персоналом с

использованием специального оборудования.

10. Для увеличения срока службы шин необходимо поддерживать в них правильное

давление. Запрещено накачивать шины выше показателей, указанных в инструкции.

11. Тщательно установите поддержку трактора для смены колес или изменения колеи.

12. Убедитесь, что болты крепления колес тщательно затянуты в соответствии с указанным

моментом затяжки.

13. Гидравлическая жидкость вытекает из патрубка под высоким давлением и может стать

причиной серьезных ранений. Убедитесь, что давление снято прежде, чем снимать

гидравлические патрубки. Прежде, чем нагнетать давление в системе убедитесь, что все

патрубки плотно затянуты и нет никаких повреждений.

(оригинал текста на стр.1-13)

14. Жидкость, выходящая из мелких отверстий может быть невидимой. Запрещено

производить поиск утечек с помощью рук; используйте специальный картон или

деревянную пластину. Также рекомендуется использовать защитные перчатки и очки. В

том случае, если получено ранение гидравлической жидкостью, вытекающей под

давлением, сразу обратитесь к врачу. Данная жидкость может привести к появлению

гангрены и/или сильной аллергической реакции.

15. Помните о защите окружающей среды. Замененную охлаждающую жидкость или масло

утилизируйте в соответствии с законом о защите окружающей среды. Помните о

соблюдении всех правил и законов при утилизации моторного масла, трансмиссионного

масла, топлива, охлаждающей жидкости, фильтров и аккумулятора.

(оригинал текста на стр.1-14)

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

(оригинал текста на стр.1-15)

(1) No. : T2615-53561

Запрещено снимать крышку радиатора при работающем двигателе или до тех пор, пока

двигатель не остыл. Если снять крышку радиатора, то горячие пары или жидкость могут резко

выплеснуться и привести к ожогам. Прежде, чем снять крышку радиатора, дайте двигателю

остыть.

(2) No. : T2615-55112

ОПАСНОСТЬ

• Запрещено запускать двигатель в

закрытом помещении

• Выхлопные газы могут привести к

отравлению или смерти

• Запрещено трогать глушитель

обнаженными руками

(3) No. : T4625-52351

(4) No. : T4625-52361

(5) No. : T2615-54112

ОПАСНОСТЬ

• Избегайте открытого огня и искр

• При дозаправке заглушите двигатель

Используйте только ДИЗЕЛЬНОЕ ТОПЛИВО

(6) No. : T2350-54141

ОПАСНОСТЬ

• Данный рычаг используется для

управления дистанционным клапаном.

• Запрещено держаться за джойстик

при попытке

занять водительское кресло.

Используйте только специальные рукоятки.

• Если рычаг джойстика сломан или

поврежден, то это может привести к серьезным

проблемам

(оригинал текста на стр.1-16)

(7) No. : T2325-50512

ВНИМАНИЕ

1.

Перед началом эксплуатации трактора

внимательно прочтите инструкцию.

2.

При запуске двигателя рычаг

переключения передач должен быть в положении

нейтрали, педаль сцепления выжата.

3.

Запуск двигателя производится только

с водительского сиденья.

4.

При эксплуатации трактора следите за

тем, чтобы не было посторонних лиц вблизи

трактора.

5. Избегайте резких поворотов и торможений.

6. Всегда снижайте скорость при движении по неровной местности.

7. Прежде, чем начинать проверку, регулировку или ремонт трактора или навесного

оборудования, необходимо глушить двигатель и включать стояночный тормоз.

8. Прежде, чем покинуть водительское место, необходимо опустить навесное

оборудование на землю.

9. Только оператор допущен до управления трактором.

10. При передвижении по дорогам общего пользования необходимо заблокировать

вместе две педали тормоза, включить специальное освещение и установить знак

«Медленно движущееся транспортное средство».

11. Несоблюдение вышеизложенных правил, а также правил безопасности,

перечисленных в инструкции, может привести к серьезным последствиям.

(8) No. : T2445-50724

ОПАСНОСТЬ

Для предотвращения получения ранений:

1.

Рекомендуется использовать при всех

режимах дугу безопасности и ремень безопасности.

Проверьте инструкцию и обратитесь к дилеру.

2.

Всегда необходимо использовать

ремень безопасности, если трактор оборудован дугой

безопасности. Если трактор не оснащен дугой

безопасности, то ремень безопасности использовать запрещено.

(9) No. : T2181-54121

ВНИМАНИЕ

1. При использовании дополнительного оборудования

(погрузчик, прицеп и т.п.) необходимо проверить

трансмиссионное масло.

2. А, В, С и D являются портами двойного действия

(10) No. : T2325-50743

ОПАСНОСТЬ

ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОЛУЧЕНИЯ РАНЕНИЙ ОТ ВОМ (вала отбора мощности):

1. Следите за тем, чтобы все защитные кожухи были на месте.

2. Следите за тем, чтобы во вращающиеся компоненты не попали ноги, руки, одежда.

3. Прежде, чем начать регулировку, ремонт или обслуживание трактора или навесного

оборудования, необходимо отключить привод ВОМ, заглушить двигатель и

включить стояночный тормоз.

(оригинал текста на стр.2)

ОБСЛУЖИВАНИЕ ТРАКТОРА

(оригинал текста на стр.2-2)

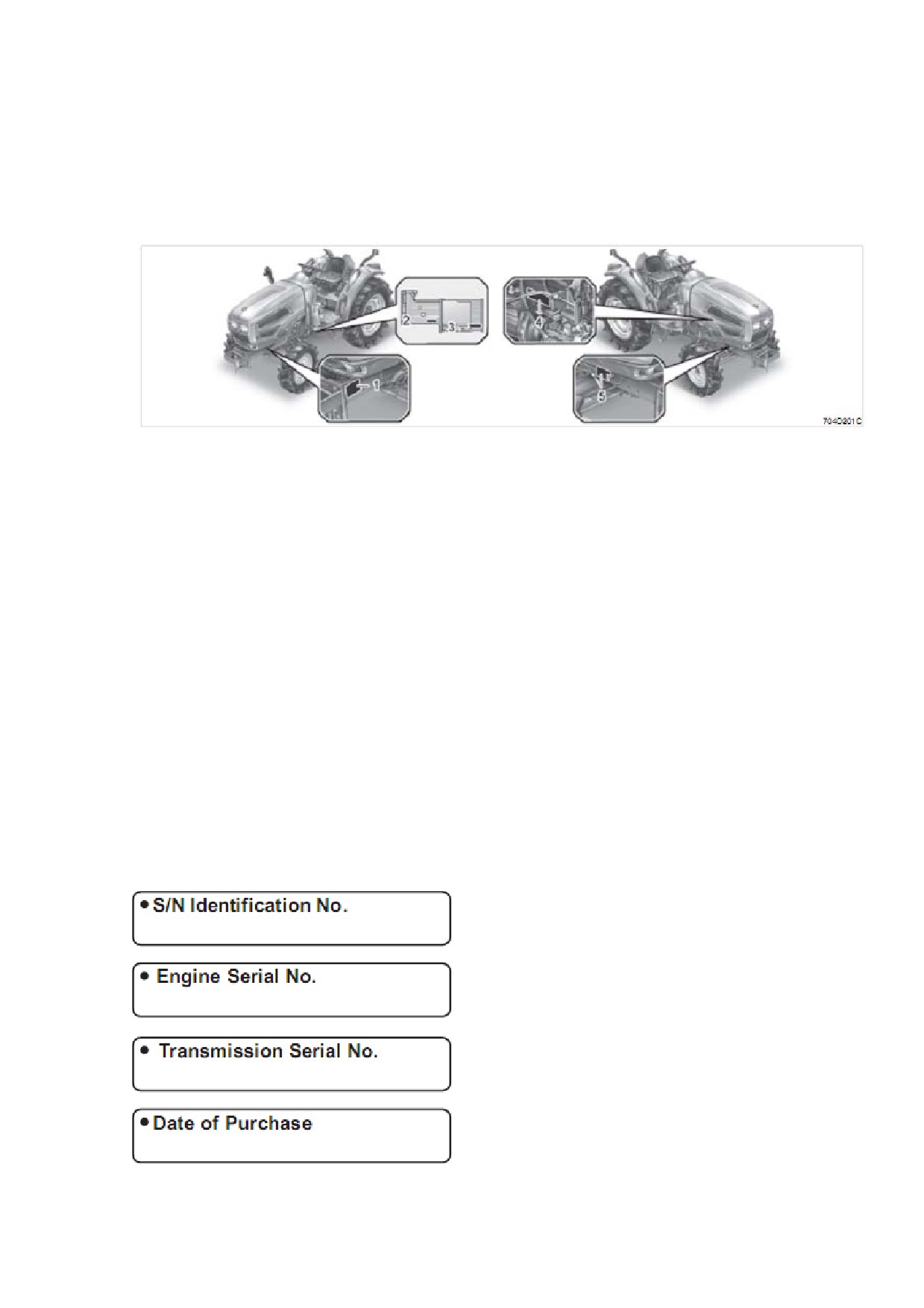

ОБСЛУЖИВАНИЕ

(1) идентификационная табличка

(2) серийный номер трансмиссии

(3) серийный номер трансмиссии (механический тип)

(4) серийный номер двигателя

(5) идентификационный номер (ЕС)

Мы заинтересованы в Вашей покупке, поэтому готовы помочь Вам получить как можно

больше от Вашего трактора. После внимательного прочтения данной инструкции Вы поймете, что

большинство работ, связанных с регулярным техническим обслуживанием Вы сможете сделать

сами.

Тем не менее, в случае необходимости в приобретении запасных частей, гарантийного

обслуживания и основного технического обслуживания, Вы всегда можете обратиться к дилеру

KIOTI.

При заказе запасных частей необходимо обязательно указать серийные номера трактора и

двигателя.

Серийный номер трактора указан на идентификационной табличке, которая расположена

на передней оси с левой стороны трактора. Серийный номер двигателя расположен на верхней

части кожуха головки двигателя с правой стороны. Сразу найдите данные серийные номера и

запишите их в соответствующие таблички.

Серийный номер трактора

Серийный номер двигателя

Серийный номер трансмиссии

Дата покупки

(заполняется покупателем)

содержание      ..      1       2         ..
