Fusitek. Трубопроводные системы из ППР (2015 год) - часть 2

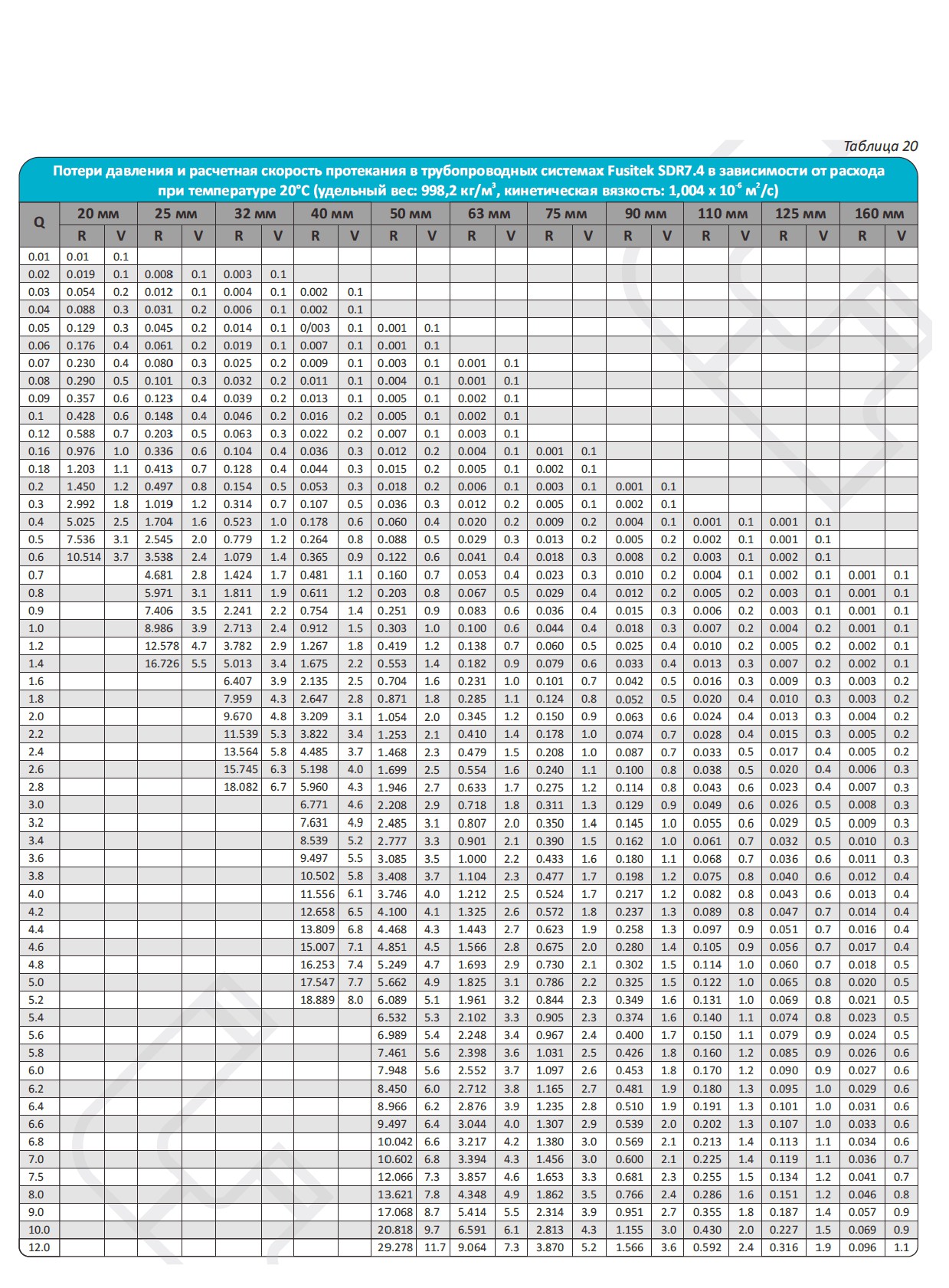

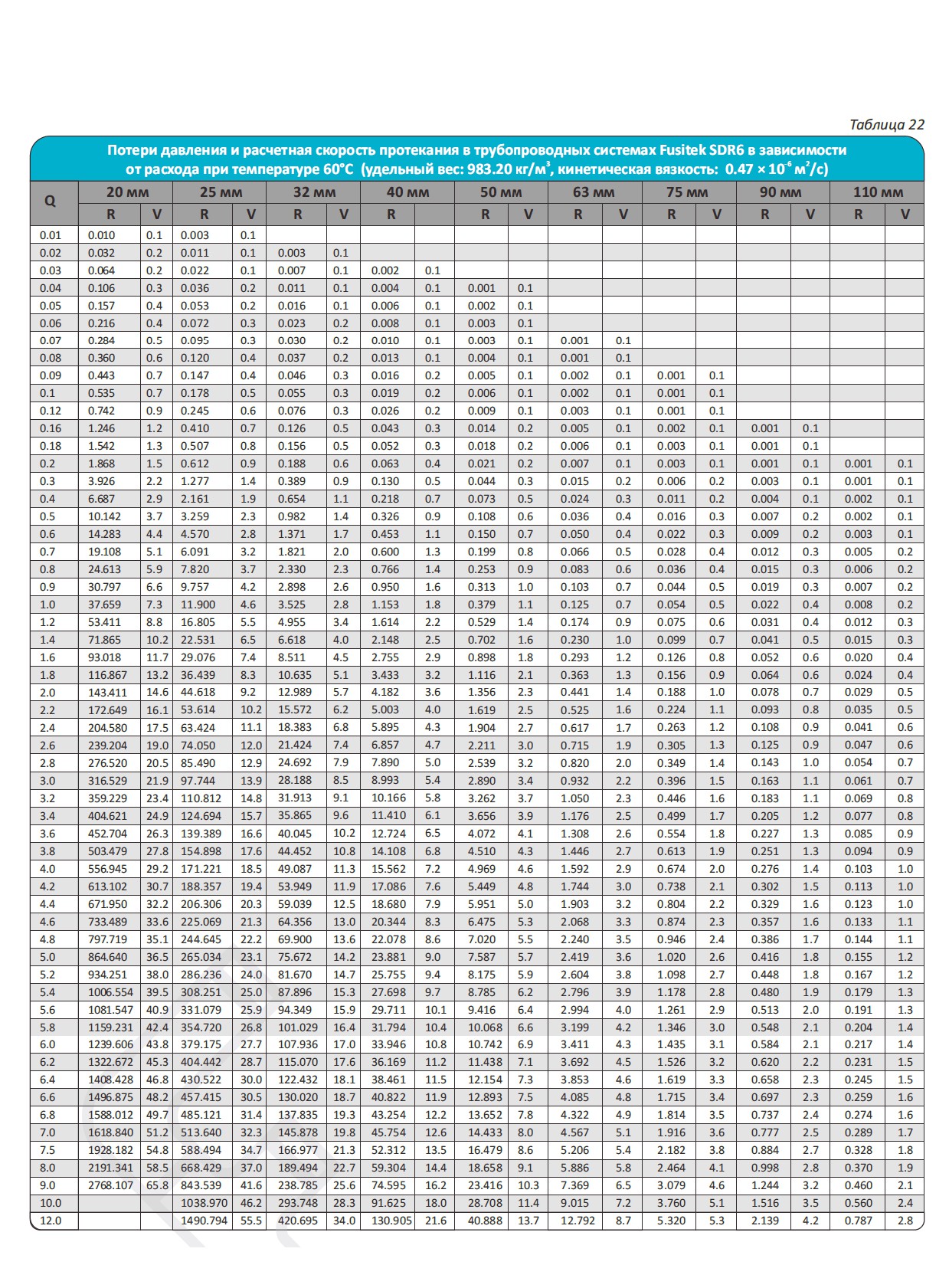

Потери давления и расчетная скорость протекания в трубопроводных системах Fusitek SDR7.4 в зависимости от расхода

-6

при температуре 20°С (удельный вес: 998,2 кг/м ,

кинетическая вязкость: 1,004 x 10 м

/с)

b. Расчетный расход воды при обычном отборе в системах питьевого водоснабжения

Минимальное давление потока

Таблица 23

Расчетный расход воды при обычном отборе в системе питьевого водоснабжения

Минимальное

Расчетный расход при водоразборе, V , л/сек:

давление потока,

Вид точки отбора воды

Только холодная или

Смешанная вода¹⁾

min

,бар

только горячая вода

0,5

Водоразборный кран без аэратора

DN15

0,30

0,5

без аэратора

DN20

0,50

0,5

без аэратора

DN25

1,00

1,0

с аэратором

DN10

0,15

1,0

с аэратором

DN15

0,15

1,0

Душевая сетка

DN15

0,10

0,20

1,2

Напорный вентиль

DN15

0,70

1,2

Напорный вентиль

DN20

1,00

0,4

Напорный вентиль

DN25

1,00

1,0

Сливное устройство для писсуара

DN15

0,30

1,0

Посудомоечная машина

DN15

0,15

1,0

Стиральная машина

DN15

0,25

Смесительная арматура для:

1,0

душевой кабины

DN15

0,15

1,0

ванны

DN15

0,15

1,0

кухонной раковины

DN15

0,07

1,0

умывальников

DN15

0,07

1,0

биде

DN15

0,07

1,0

смесительная арматура

DN20

0,30

0,5

сливной бачок

DN15

0,13

1,0

Электрокипятильник для воды

DN15

0,10

Примечание: для водоразборных точек и других схожих приборов, которые не указаны в данной таблице, расчеты следует

учитывать согласно данным изготовителя.

¹⁾ Для расчетов смешанной воды за основу берутся холодная питьевая вода с температурой 15˚C и нагретая питьевая вода с

температурой 60˚C.

²⁾При полностью открытом дроссельном винте.

c. Значения коэффициента местных сопротивлений ξ для фитингов и запорной арматуры системы Fusitek

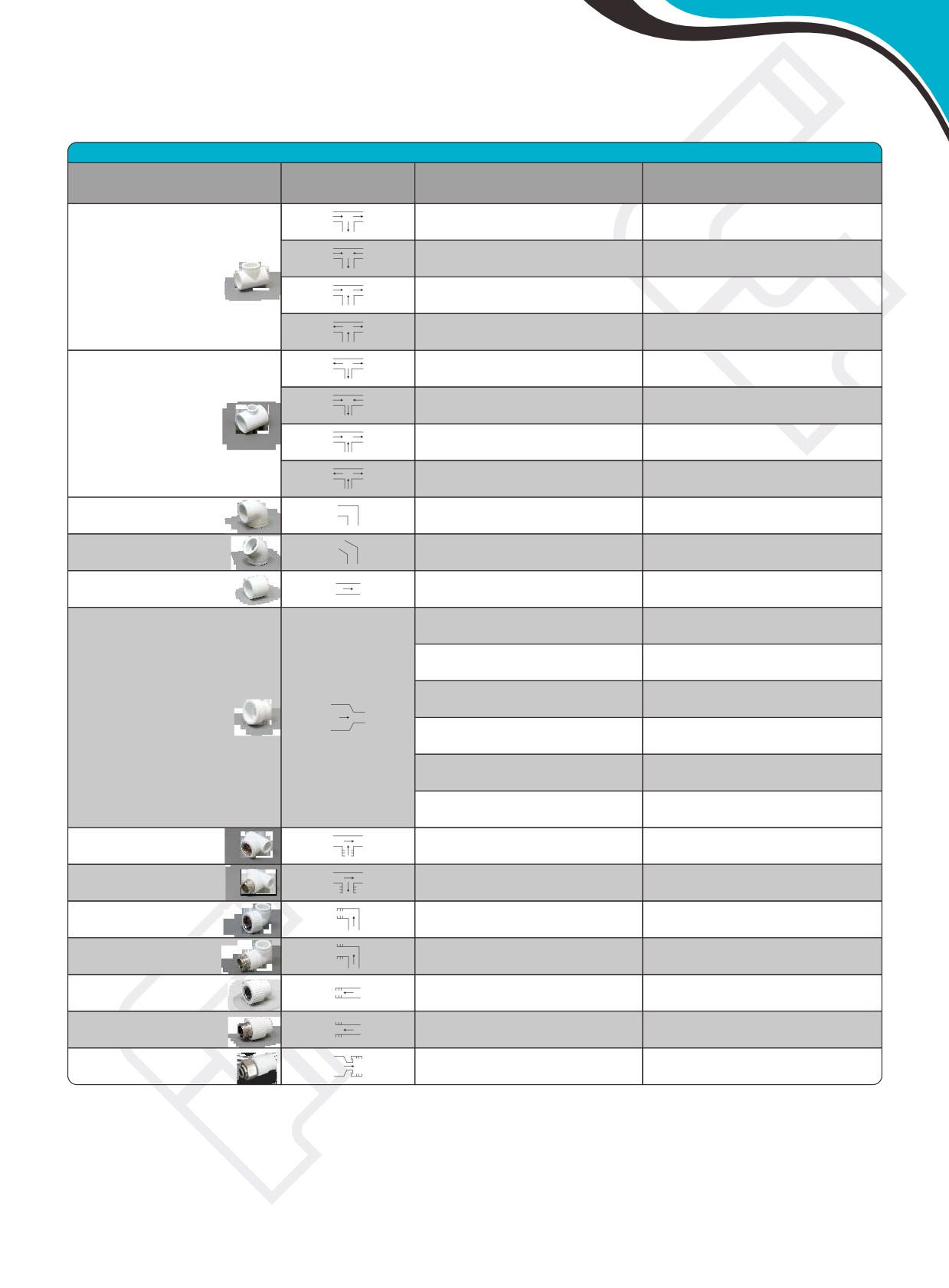

Таблица 24

Значения коэффициента местных сопротивлений ξ для фитингов и запорной арматуры системы Fusitek ППР

Графическое

Деталь

Примечание

Коэффициент сопротивления ξ


Разделение потока

1.8

Соединение встречных потоков

4.2

Тройник

равносторонний

Соединение потоков

1.3

Разделение разнонаправленных

2.2

потоков

Разделение потока

3.6

Соединение встречных потоков

9.0

Тройник

переходной

Соединение потоков

2.6

Разделение разнонаправленных

5.0

потоков

Уголок 90°

2.0

Уголок 45°

0.6

Муфта

0.25

равносторонняя

Уменьшение диаметра на 1

0.4

размер

на 2 размера

0.5

на 3 размера

0.6

Муфта

переходная

на 4 размера

0.7

на 5 размеров

0.8

на 6 размеров

0.9

Тройник

1.4-1.8

комбинированный ВР

Тройник

1.8

комбинированный НР

Уголок 90°

1.4

комбинированный ВР

Уголок 90°

1.6

комбинированный НР

Муфта

0.5

комбинированная ВР

Муфта

0.85

комбинированная НР

Муфта с накидной

8.3

гайкой

Значение потери напора определяется по следующей формуле:

Z=ξV²δ/2

Z - потеря давления (Па)

ξ - коэффициент потерь для фасонных изделий

V - скорость течения (м/с)

δ - плотность протекающей среды (кг/м²)

d. Химическая стойкость

Химическая устойчивость полипропилена

Таблица химической устойчивости полипропилена, приведенная далее, объединяет полученные в результате опытных испытаний

данные из различных таблиц, используемых в настоящее время во многих странах.

Источник: ISO/TR 10358

Таблица содержит данные о химической устойчивости полипропилена к ряду жидкостей, считающихся агрессивными или не

агрессивными по отношению к полипропилену.

Область применения

Таблица содержит показатели химической устойчивости полипропилена к более чем 180 жидкостям и дает общие рекомендации

по возможному использованию полипропиленовых труб для транспортировки данных жидкостей:

при температуре 20°C, 60°C и 100°C

при отсутствии внутреннего давления и внешнего механического воздействия

Определения, символы и аббревиатуры

В таблице используются следующие критерии классификации, определения и аббревиатуры:

S = Удовлетворительная

Химическая устойчивость полипропилена к воздействию жидкостей классифицируется как «удовлетворительная», когда результаты

испытаний признаются «удовлетворительными» большинством стран, принимающих участие в испытаниях.

L = Ограниченная

Химическая устойчивость полипропилена к воздействию жидкостей классифицируется как «ограниченная», когда результаты

испытаний признаются «ограниченными» большинством стран, принимающих участие в испытаниях.

NS = Неудовлетворительная

Химическая устойчивость полипропилена к воздействию жидкостей классифицируется как «неудовлетворительная», когда

результаты испытаний признаются «неудовлетворительными» большинством стран, принимающих участие в испытаниях.

Sat. sol

насыщенный водяной раствор, изготовленный при 20°C

Sol

водяной раствор с концентрацией более 10%, но ненасыщенный

Dil. sol

разбавленный водяной раствор с концентрацией, равной или менее 10%

Work. sol

водяной раствор с концентрацией, обычно применяемой в промышленности

Таблица 25

Химическая устойчивость полипропилена

Агрессивная среда

Концентрация

20°C

60°C

100°C

Уксусная кислота

до 40%

Уксусная кислота

50%

Уксусная кислота, ледяная

>96%

Уксусный ангидрид

100%

Ацетон

100%

Ацетофенон

100%

Акрилонитрил

100%

Воздух

Аллиловый спирт

100%

Миндальное масло

Квасцы

Sol

Аммиак, вода

Sat.sol

Аммиак, сухой газ

100%

Аммиак, жидкий

100%

Ацетат аммония

Sat.sol

Хлорид аммония

Sat.sol

Фторид аммония

до 20%

Кислый углекислый аммоний

Sat.sol

Метафосфат аммония

Sat.sol

Нитрат аммония

Sat.sol

Персульфат аммония

Sat.sol

Фосфат аммония

Sat.sol

Сульфат аммония

Sat.sol

Сульфид аммония

Sat.sol

Амилацетат

100%

Амиловый спирт

100%

Анилин

100%

Яблочный сок

Царская водка

HCI/HN0=3/1

Бромид бария

Sat.sol

Карбонат бария

Sat.sol

Хлорид бария

Sat.sol

Агрессивная среда

Концентрация

20°C

60°C

100°C

Гидроксид бария

Sat.sol

Сульфид бария

Sat.sol

Пиво

Бензол

100%

Бензойная кислота

Sat.sol

Бензиловый спирт

100%

Пироборнокислый натрий, бура

Sol

Борная кислота

Sat.sol

Трехфтористый бор

Sat.sol

Бром, газ

Бром, жидкий

100%

Бутан, газ

100%

Бутанол

100%

Бутил ацетат

100%

Бутил гликоль

100%

Бутил фенол

Sat.sol

Бутил

100%

Карбонат кальция, мел

Sat.sol

Хлорат кальция

Sat.sol

Хлорид кальция

Sat.sol

Гидроксид кальция

Sat.sol

Гипохлорит кальция

Sol

Нитрат кальция

Sat.sol

Камфорное масло

Диоксид углерода, сухой газ

Диоксид углерода, влажный газ

Дисульфит углерода

100%

Окись углерода, газ

Тетрахлорид углерода

100%

Касторовое масло

100%

Каустическая сода

до 50%

Хлорин, вода

Sat.sol

Хлорин, сухой газ

100%

Хлорин, жидкий

100%

Хлоруксусная кислота

Sol

Хлорэтанол

100%

Хлороформ

100%

Хлоросульфоновая кислота

100%

Хромовые квасцы

Sol

Хромовая кислота

до 40%

Лимонная кислота

Sat.sol

Кокосовое масло

Хлорид меди (II)

Sat.sol

Нитрат меди (II)

Sat.sol

Сульфат меди (II)

Sat.sol

Кукурузное масло

Хлопковое масло

Крезол

Более 90%

Циклогексан

100%

Циклогексанол

100%

Циклогексанон

100%

Декалин (декагидронафталин)

100%

Декстрин

Sol

Декстроза

Sol

Дибутилфталат

100%

Дихлоруксусная кислота

100%

Дихлорэтилен (A и B)

100%

Диэтаноламин

100%

Диэтиловый спирт

100%

Диэтиленгликоль

100%

Дигликолиевая кислота

Sat.sol

Дизооктилфатлат

100%

Диметил амин, газ

Диметилформамид

100%

Диктилфталат

100%

Диоксан

100%

Дистиллированная вода

100%

Этаноламин

100%

Этилацетат

100%

Этиловый спирт

до 50%

Этилхлорид, газ

Этиленхлорид (моно- и ди-)

Этиловый эфир

100%

Этиленгликоль

100%

Хлорид железа

Sat.sol

Формальдегид

40%

Агрессивная среда

Концентрация

20°C

60°C

100°C

Муравьиная кислота

10%

Муравьиная кислота, безводная

100%

Фруктоза

Sol

Фруктовый сок

Бензин (алифатические углеводороды)

Желатин

Глюкоза

20%

Глицерин

100%

Гликолиевая кислота

30%

Гептан

100%

Гексан

100%

Бромистоводородная кислота

до 48%

Хлористоводородная кислота

до 20%

Хлористоводородная кислота

30%

Хлористоводородная кислота

от 35% до 36%

---

Фтороводородная кислота

Dil.sol

---

Фтороводородная кислота

40%

---

Водород

100%

---

Перекись водорода, сухой газ

100%

Перекись водорода

до 10%

Перекись водорода

до 30%

Сульфид водорода, сухой газ

100%

Йод, в спирте

Изооктан

100%

Изопропиловый спирт

100%

Изопропиловый эфир

100%

Молочная кислота

до 90%

Ланолин

Льняное масло

Карбонат магния

Sat.sol

Хлорид магния

Sat.sol

---

Гидроксид магния

Sat.sol

---

Сульфат магния

Sat.sol

---

Яблочная кислота

Sat.sol

---

Хлорид ртути (II)

Sat.sol

---

Цианид ртути (II)

Sat.sol

---

Нитрат ртути (I)

Sol

---

Ртуть

100%

Метилацетат

100%

Метанол

Метиламин

до 32%

---

Метилбромид

100%

Метилэтилкетон

100%

Метиленхлорид

100%

Молоко

Монохлоруксусная кислота

>85%

Нафта

Хлорид никеля

Sat.sol

Нитрат никеля

Sat.sol

Сульфат никеля

Sat.sol

Азотная кислота

до 30%

Азотная кислота

от 40% до 50%

Азотная кислота, дымящаяся (с диоксидом азота)

Нитробензол

100%

Олеиновая кислота

100%

Олеум (серная кислота с 60% SO3)

Оливковое масло

Щавелевая кислота

Sat.sol

Кислород, газ

Парафиновое масло (FL65)

Ореховое масло

Мятное масло

Перхлорная кислота

(2N) 20%

Петролейный эфир (лигроин)

Фенол

90%

Фосфин, газ

Фосфорная кислота

до 85%

Оксихлорид фосфора

100%

Пикриновая кислота

Sat.sol

Бикарбонат калия

Sat.sol

Борат калия

Sat.sol

Бромат калия

до 10%

Бромид калия

Sat.sol

Агрессивная среда

Концентрация

20°C

60°C

100°C

Карбонат калия

Sat.sol

Хлорат калия

Sat.sol

Хлорид калия

Sat.sol

Хромат калия

Sat.sol

Цианид калия

Sol

Дихромат калия

Sat.sol

Ферроцианид калия

Sat.sol

Фторид калия

Sat.sol

Гидроксид калия

до 50%

Йодид калия

Sat.sol

Нитрат калия

Sat.sol

Перхлорат калия

10%

Перманганат калия

(2N) 30%

Персульфат калия

Sat.sol

Сульфат калия

Sat.sol

Пропан, газ

100%

Пропановая кислота

>50%

Пиридин

100%

Морская вода

Силиконовое масло

Нитрат серебра

Sat.sol

Ацетат натрия

Sat.sol

Бензоат натрия

35%

Бикарбонат натрия

Sat.sol

Карбонат натрия

до 50%

Хлорат натрия

Sat.sol

Хлорид натрия

Sat.sol

Хлорит натрия

Хлорид натрия

20%

Дихромат натрия

Sat.sol

Двууглекислый натрий

Sat.sol

Бисульфат натрия

Sat.sol

Бисульфит натрия

Sat.sol

Гидроксид натрия

от 10 до 60%

Гипохлорит натрия

10%15%

Гипохлорит натрия

20%

Метафосфат натрия

Sol

Нитрат натрия

Sat.sol

Перборат натрия

Sat.sol

Фосфат натрия (нейтральный)

Силикат натрия

Sol

Сульфат натрия, Сернокислый натрий

Sat.sol

Сульфид натрия, Сернистый натрий

Sat.sol

Сульфит натрия, Сернистокислый натрий

40%

Тиосульфат натрия (гипо)

Sat.sol

Соевое масло

Янтарная кислота

Sat.sol

Серная кислота

до 10%

Серная перекись, сухая или влажная

100%

Серная кислота

от 10 до 30%

Серная кислота

50%

Серная кислота

96%

Серная кислота

98%

Сернистая кислота

до 30%

Винная кислота

Sat.sol

Тетрагидрофуран

100%

Тетралин/Тетрагидронафталин

100%

Тиофен

100%

Тин (IV) хлорид

Sol

Тин (II) хлорид

Sat.sol

Толуол

100%

Трихлоруксусная кислота

до 50%

Трихлорэтилен

100%

Триэтаноламин

Sol

Терпентин

Мочевина

Sat.sol

Уксус

Вода, солоноватая, минеральная, питьевая

Виски

Вина

Ксилол, диметилбензол

100%

Дрожжи

Sol

Хлорид цинка

Sat.sol

Сульфат цинка

Sat.sol

Примечание: Концентрации растворов, приведенные в данной таблице, являются весовыми.

Часть 9: Протокол испытаний

Испытание давлением

Гидравлическое испытание давлением должно быть проведено сразу же

бар

после установки трубопровода. Давление во время теста должно быть в

1,5 раза больше рабочего давления. При проведении теста необходимо

учитывать линейное расширение трубы. Разница между температурой

0.6 бар

трубы и температурой окружающей среды может привести к изменению

давления. Изменение температуры на 10°C соответствует изменению

давления на величину от 0.5 до 1 бар. Рекомендуется проводить

испытание давлением полимерного трубопровода с максимально

постоянной температурой окружающей среды.

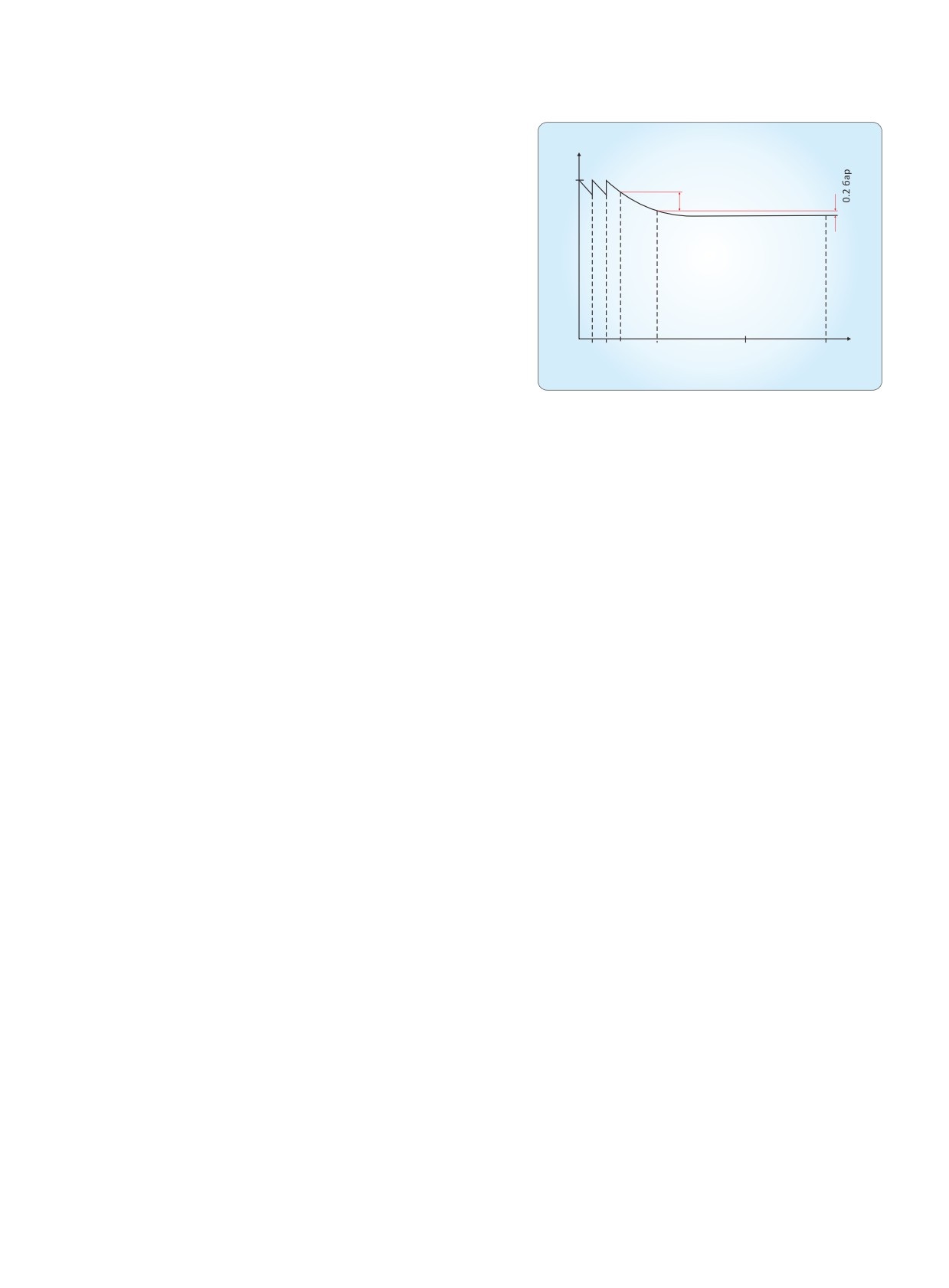

Испытание давлением состоит из трех частей:

Предварительное испытание давлением;

мин

10 20 30

120

180

Основное испытание давлением;

(1 час)

(3 часа)

Финальное испытание давлением;

Предварительное испытание давлением

При предварительном испытании давление должно быть в 1,5 раза выше рабочего. Тест должен проводиться дважды: по 30 минут

каждый, с интервалом в 10 минут. Во время второго тридцатиминутного теста падение давления не должно превышать 0.6 бар,

также не должно быть каких-либо протечек.

Основное испытание давлением

Основное испытание давлением должно проводиться сразу же после предварительного испытания давлением.

Продолжительность теста составляет два часа. Давление, установленное после предварительного испытания, не должно упасть

более чем на 0.2 бар.

Финальное испытание давлением

Тесты на 10 бар и на 1 бар должны быть проведены поочередно с интервалами не менее 5-ти минут. После каждой подачи

давления необходимо осуществлять сброс давления в системе трубопровода. Протечки недопустимы в любой из частей

трубопровода.

Измерительные приборы

Манометр должен иметь точность считывания изменения давления не менее 0.1 бар. Измерительный прибор должен

устанавливаться в самой низкой точке смонтированной системы.

Протокол испытания давлением смонтированного трубопровода из ППР

Результаты гидравлического теста должны фиксироваться в протоколе испытания давлением смонтированного трубопровода из

ППР, данный документ должен быть подписан клиентом и поставщиком. Бланки протокола могут быть предоставлены сервисным

отделом Fusitek.

ПРОТОКОЛ ИСПЫТАНИЯ ДАВЛЕНИЕМ

СМОНТИРОВАННОГО ТРУБОПРОВОДА ИЗ ППР

Описание установки:

Место:

Объект:

Диаметр трубы,

Длина

Диаметр трубы,

Длина

Тип трубы

мм

трубопровода, м

мм

трубопровода, м

110

125

140

160

Серийный номер сварочного аппарата:

Наивысшая точка над счетчиком давления:

Предварительное испытание давлением

Давление теста:

бар

1-ая регулировка после 10 минут:

бар

2-ая регулировка после 10 минут:

бар

Падение давления после первых 30 минут:

бар

Падение давления после вторых 30 минут:

бар

Результат теста:

Основное испытание давлением

Рабочее давление:

бар (результат предварительного испытания)

Падение давления после 1-го часа:

бар

Падение давления после 2-х часов:

бар

Падение давления:

бар (макс 0,2 бар)

Результат основного теста:

Начало теста:

Конец теста:

Длительность теста:

Дата:

Место:

Клиент:

Поставщик:

Подписи:

Клиент

Поставщик

Часть 10: Обзор продукции

a. Трубы

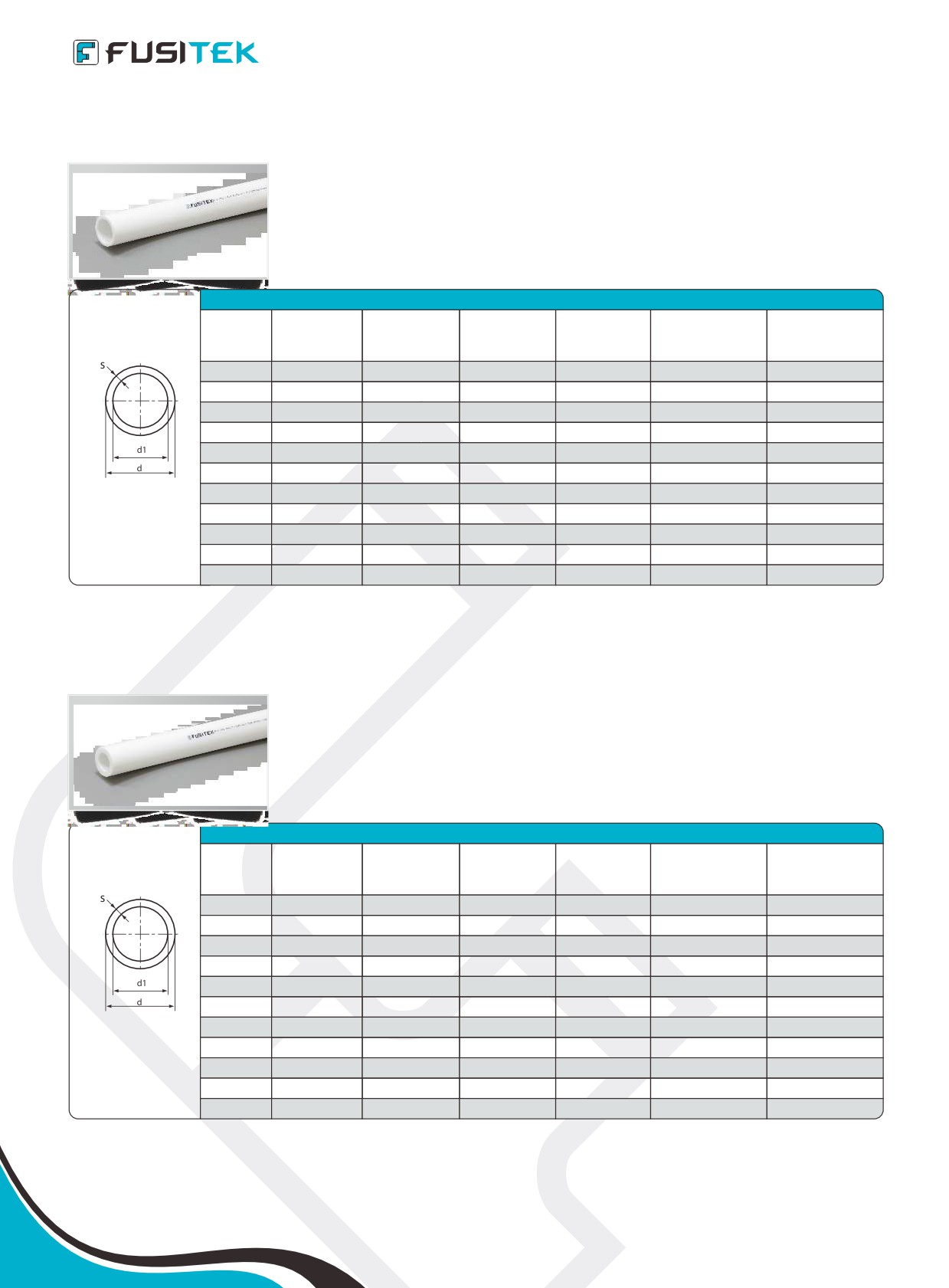

Труба из ППР PN1.0 для холодной и питьевой воды

Внешний

Внутрений

Количество в

Толщина

Номинальное

Артикул

диаметр, d,

диаметр, d1,

Серия трубы

упаковке, шт./м,

стенки, S, мм

давление, МПа

мм

каждая труба 4 м

FT00101

16.2

1.9

SDR11/S5

PN1.0

40/160

FT00102

20.4

2.3

SDR11/S5

PN1.0

25/100

FT00103

26.2

2.9

SDR11/S5

PN1.0

15/60

FT00104

32.6

3.7

SDR11/S5

PN1.0

12/48

FT00105

40.8

4.6

SDR11/S5

PN1.0

8/32

FT00106

51.4

5.8

SDR11/S5

PN1.0

5/20

FT00107

61.4

6.8

SDR11/S5

PN1.0

3/12

FT00108

73.6

8.2

SDR11/S5

PN1.0

2/8

FT00109

110

10.0

SDR11/S5

PN1.0

2/8

FT00110

125

102.2

11.4

SDR11/S5

PN1.0

1/4

FT00112

160

130.8

14.6

SDR11/S5

PN1.0

1/4

Труба из ППР PN1.6 для горячей, холодной и питьевой воды

Внешний

Внутрений

Количество в

Толщина

Номинальное

Артикул

диаметр, d,

диаметр, d1,

Серия трубы

упаковке, шт./м,

стенки, S, мм

давление, МПа

мм

каждая труба 4 м

FT00201

14.4

2.8

SDR7.4/S3.2

PN1.6

40/160

FT00202

18.0

3.5

SDR7.4/S3.2

PN1.6

25/100

FT00203

23.2

4.4

SDR7.4/S3.2

PN1.6

15/60

FT00204

5.5

SDR7.4/S3.2

PN1.6

12/48

FT00205

36.2

6.9

SDR7.4/S3.2

PN1.6

8/32

FT00206

45.8

8.6

SDR7.4/S3.2

PN1.6

5/20

FT00207

54.4

10.3

SDR7.4/S3.2

PN1.6

3/12

FT00208

65.4

12.3

SDR7.4/S3.2

PN1.6

2/8

FT00209

110

79.8

15.1

SDR7.4/S3.2

PN1.6

2/8

FT00210

125

90.8

17.1

SDR7.4/S3.2

PN1.6

1/4

FT00212

160

116.2

21.9

SDR7.4/S3.2

PN1.6

1/4

ГОСТ 32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

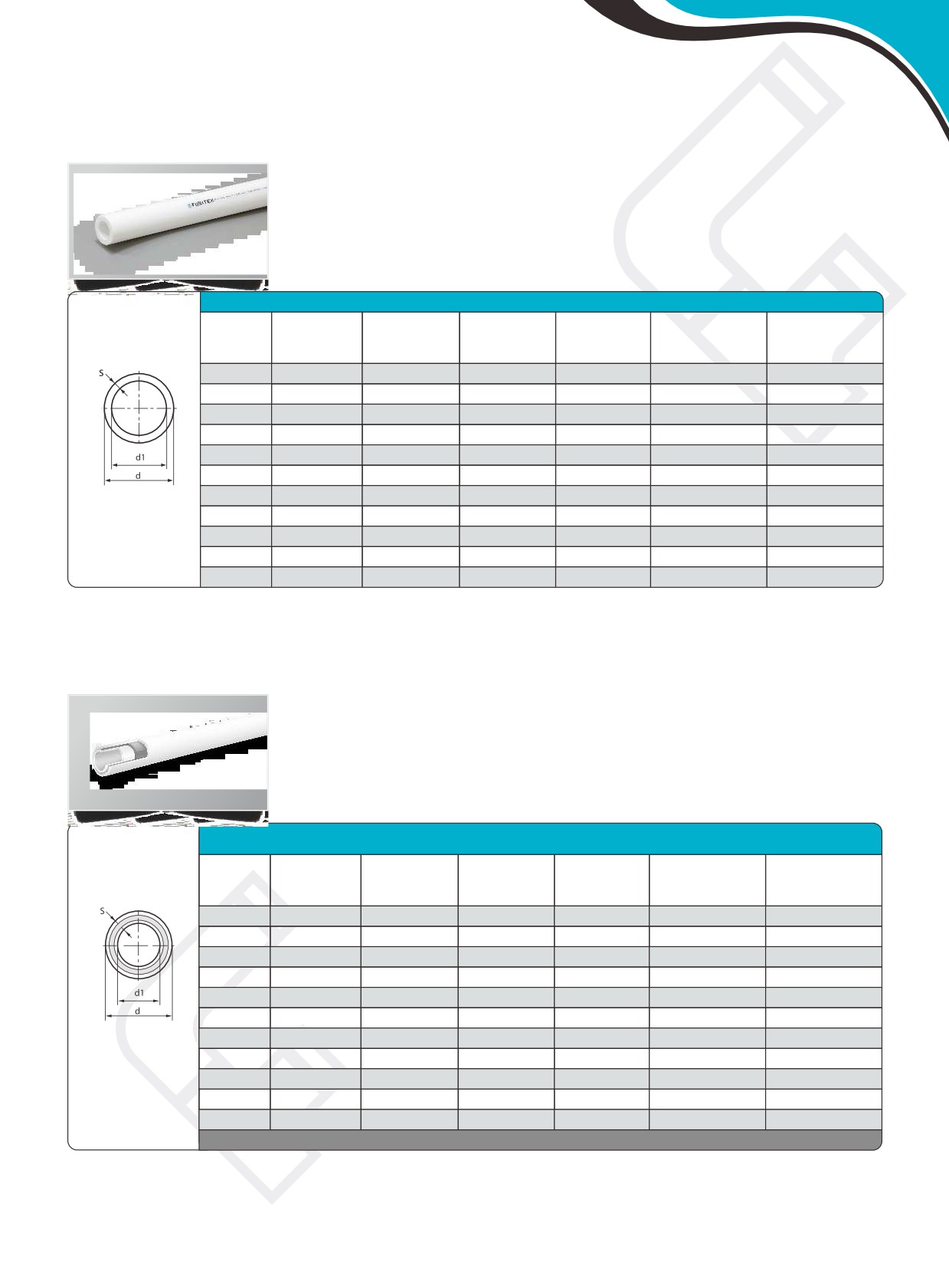

Труба из ППР PN2.0 для горячей, холодной и питьевой воды

Внешний

Внутрений

Количество в

Толщина

Номинальное

Артикул

диаметр, d,

диаметр, d1,

Серия трубы

упаковке, шт./м,

стенки, S, мм

давление, МПа

мм

каждая труба 4 м

FT00301

13.2

3.4

SDR6/S2.5

PN2.0

40/160

FT00302

16.6

4.2

SDR6/S2.5

PN2.0

25/100

FT00303

21.2

5.4

SDR6/S2.5

PN2.0

15/60

FT00304

26.6

6.7

SDR6/S2.5

PN2.0

12/48

FT00305

33.4

8.3

SDR6/S2.5

PN2.0

8/32

FT00306

10.5

SDR6/S2.5

PN2.0

5/20

FT00307

12.5

SDR6/S2.5

PN2.0

3/12

FT00308

15.0

SDR6/S2.5

PN2.0

2/8

FT00309

110

73.4

18.3

SDR6/S2.5

PN2.0

2/8

FT00310

125

83.4

20.8

SDR6/S2.5

PN2.0

1/4

FT00312

160

106.8

26.6

SDR6/S2.5

PN2.0

1/4

Композитная труба PPR/PPR+GF/PPR Fusitek Faser PN2.0* для горячей и

холодной воды, а также для систем отопления

Внешний

Внутрений

Количество в

Толщина

Номинальное

Артикул

диаметр, d,

диаметр, d1,

Серия трубы

упаковке, шт./м,

стенки, S, мм

давление, МПа

мм

каждая труба 4 м

FT00401

14.4

2.8

SDR7.4/S3.2

PN2.0*

40/160

FT00402

18.0

3.5

SDR7.4/S3.2

PN2.0*

25/100

FT00403

23.2

4.4

SDR7.4/S3.2

PN2.0*

15/60

FT00404

5.5

SDR7.4/S3.2

PN2.0*

12/48

FT00405

36.2

6.9

SDR7.4/S3.2

PN2.0*

8/32

FT00406

45.8

8.6

SDR7.4/S3.2

PN2.0*

5/20

FT00407

54.4

10.3

SDR7.4/S3.2

PN2.0*

3/12

FT00408

65.4

12.3

SDR7.4/S3.2

PN2.0*

2/8

FT00409

110

79.8

15.1

SDR7.4/S3.2

PN2.0*

2/8

FT00410

125

90.8

17.1

SDR7.4/S3.2

PN2.0*

1/4

FT00412

160

116.2

21.9

SDR7.4/S3.2

PN2.0*

1/4

*В соответствии с заводскими нормами

ГОСТ 32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

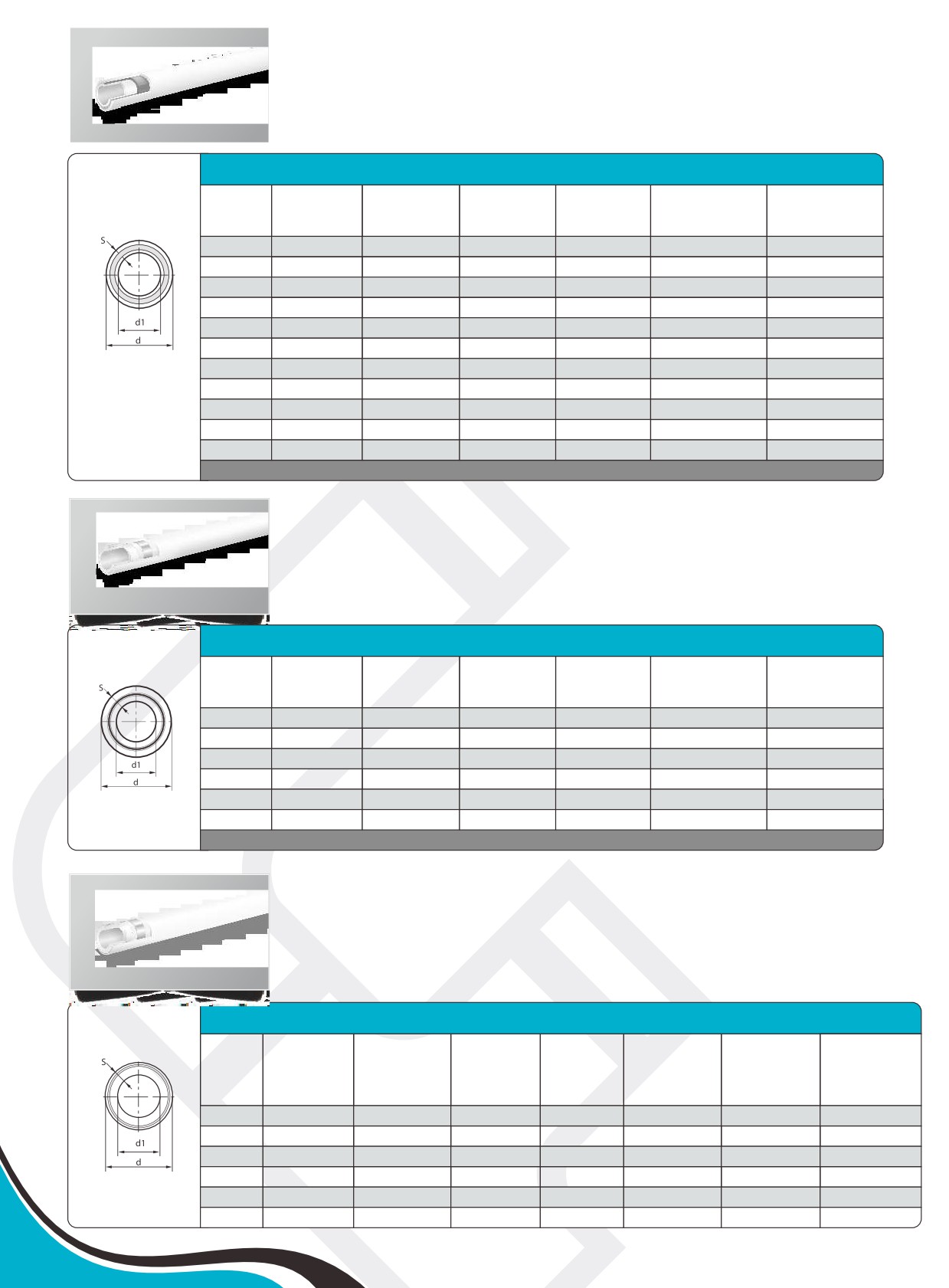

Композитная труба PPR/PPR+GF/PPR Fusitek Faser PN2.5* для горячей и

холодной воды, а также для систем отопления

Внешний

Внутрений

Количество в

Толщина

Номинальное

Артикул

диаметр, d,

диаметр, d1,

Серия трубы

упаковке, шт./м,

стенки, S, мм

давление, МПа

мм

каждая труба 4 м

FT00501

13.2

3.4

SDR6/S2.5

PN2.5*

40/160

FT00502

16.6

4.2

SDR6/S2.5

PN2.5*

25/100

FT00503

21.2

5.4

SDR6/S2.5

PN2.5*

15/60

FT00504

26.6

6.7

SDR6/S2.5

PN2.5*

12/48

FT00505

33.4

8.3

SDR6/S2.5

PN2.5*

8/32

FT00506

10.5

SDR6/S2.5

PN2.5*

5/20

FT00507

12.5

SDR6/S2.5

PN2.5*

3/12

FT00508

15.0

SDR6/S2.5

PN2.5*

2/8

FT00509

110

73.4

18.3

SDR6/S2.5

PN2.5*

2/8

FT00510

125

83.4

20.8

SDR6/S2.5

PN2.5*

1/4

FT00512

160

106.8

26.6

SDR6/S2.5

PN2.5*

1/4

*В соответствии с заводскими нормами

Композитная труба PPR/Al/PPR PN2.5* с внутренним армированием для горячей и

холодной воды, а также для систем отопления

Внешний

Внутрений

Количество в

Толщина

Номинальное

Артикул

диаметр, d,

диаметр, d1,

Серия трубы

упаковке, шт./м,

стенки, S, мм

давление, МПа

мм

каждая труба 4 м

FT00601

13.2

3.4

SDR6/S2.5

PN2.5*

40/160

FT00602

16.6

4.2

SDR6/S2.5

PN2.5*

25/100

FT00603

21.2

5.4

SDR6/S2.5

PN2.5*

15/60

FT00604

26.6

6.7

SDR6/S2.5

PN2.5*

12/48

FT00605

33.4

8.3

SDR6/S2.5

PN2.5*

8/32

FT00606

10.5

SDR6/S2.5

PN2.5*

5/20

*В соответствии с заводскими нормами

Композитная труба PPR/Al/PPR Fusitek Штаби PN2.0 для горячей и

холодной воды, а также для систем отопления

Внешний

Толщина

Количество в

Внутрений

Общая

диаметр

стенки S

Серия трубы

Номинальное

упаковке,

Артикул

диаметр, d1,

толщина

внутренней

(внутренняя)

давление, МПа

шт./м, каждая

мм

стенки, мм

трубы, d, мм

трубы, мм

труба 4 м

FT00701

14.4

2.8

3.7

SDR7.4/S3.2

PN2.0

40/160

FT00702

18.0

3.5

4.4

SDR7.4/S3.2

PN2.0

25/100

FT00703

23.2

4.4

5.5

SDR7.4/S3.2

PN2.0

15/60

FT00704

5.5

6.6

SDR7.4/S3.2

PN2.0

12/48

FT00705

36.2

6.9

7.9

SDR7.4/S3.2

PN2.0

8/32

FT00706

45.8

8.6

9.7

SDR7.4/S3.2

PN2.0

5/20

ГОСТ 32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

b. Фитинги

Фитинги из ППР

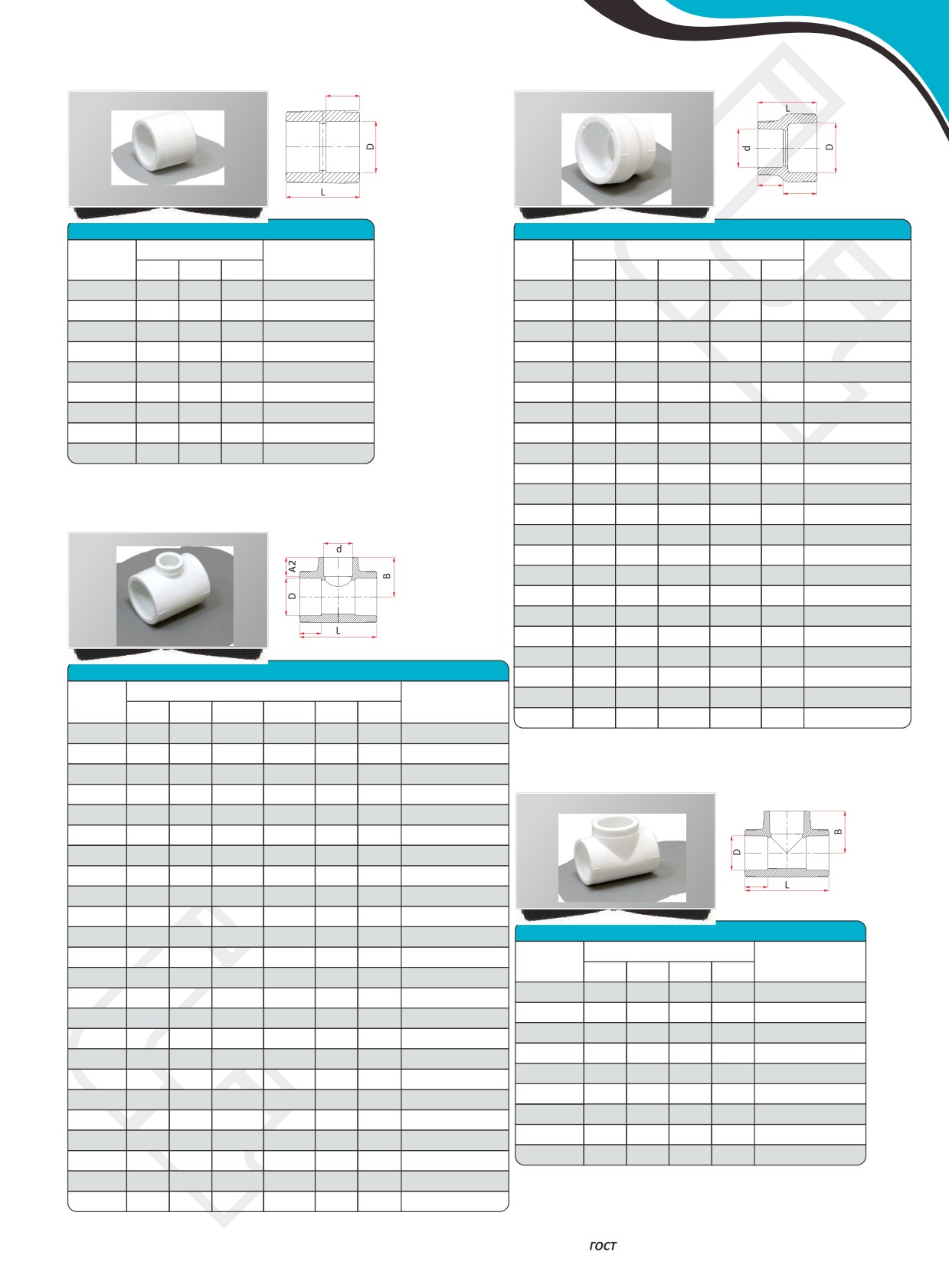

Муфта равносторонняя

Муфта переходная

Размеры

Количество, шт.

Размеры

Количество, шт.

Артикул

D, мм

A, мм

L, мм

(пакет/коробка)

D, мм

d, мм

A1, мм

A2, мм

L, мм

FT02301

14.5

50/400

FT02401

14.5

50/300

FT02302

25/300

FT02402

14.5

35.5

25/200

FT02303

10/150

FT02403

25/200

FT02304

20.5

10/100

FT02404

20.5

14.5

38.5

10/140

FT02305

23.5

5/40

FT02405

20.5

10/140

FT02306

27.5

2/30

FT02406

20.5

10/100

FT02307

2/24

FT02407

23.5

14.5

42.5

5/80

FT02308

35.5

1/12

FT02408

23.5

5/80

FT02309

110

1/8

FT02409

23.5

5/80

FT02410

23.5

20.5

48.5

5/40

FT02411

27.5

14.5

2/40

FT02412

27.5

48.5

2/40

FT02413

27.5

50.5

2/40

FT02414

27.5

20.5

2/40

FT02415

27.5

23.5

2/30

FT02419

71.4

2/20

FT02420

69.7

2/20

FT02422

35.5

82.39

1/15

FT02423

35.5

80.7

1/15

Тройник переходной

FT02424

35.5

78.7

1/10

Размеры

Количество, шт.

FT02426

110

97.25

1/10

Артикул

D, мм

d, мм

A1, мм

A2, мм

B, мм

L, мм

(пакет/коробка)

FT02428

110

35.5

90.8

1/8

FT01201

14.5

28.5

20/160

FT01202

14.5

31.5

10/100

FT01203

10/80

FT01204

20.5

14.5

10/70

FT01205

20.5

37.5

10/70

FT01206

20.5

39.5

10/50

FT01207

23.5

14.5

41.25

5/40

FT01208

23.5

42.75

5/40

FT01209

23.5

44.75

5/30

FT01210

23.5

20.5

47.25

5/25

Тройник равносторонний

FT01211

27.5

14.5

49.25

2/10

Размеры

Количество, шт.

FT01212

27.5

50.5

2/10

Артикул

(пакет/коробка)

D, мм

A, мм

B, мм

L, мм

FT01213

27.5

51.85

2/10

FT01101

14.5

20/200

FT01214

27.5

20.5

54.25

100

2/10

FT01102

29.5

15/150

FT01215

27.5

23.5

57.25

110

2/10

FT01103

10/70

FT01216

16.5

55.15

92.61

2/12

FT01104

20.5

41.5

5/40

FT01217

18.5

57.16

99.61

2/12

FT01105

23.5

49.5

2/20

FT01218

59.65

107.51

1/10

FT01106

27.5

120

1/10

FT01221

35.5

18.5

64.51

107

1/6

FT01107

70.5

141

2/8

FT01222

35.5

114.9

1/6

FT01108

35.5

81.5

163

1/5

FT01224

35.5

137.7

1/6

FT01109

110

196

1/2

FT01226

110

77.86

128.5

1/4

FT01227

110

80.65

138.5

1/4

FT01228

110

84.87

151.3

1/4

32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

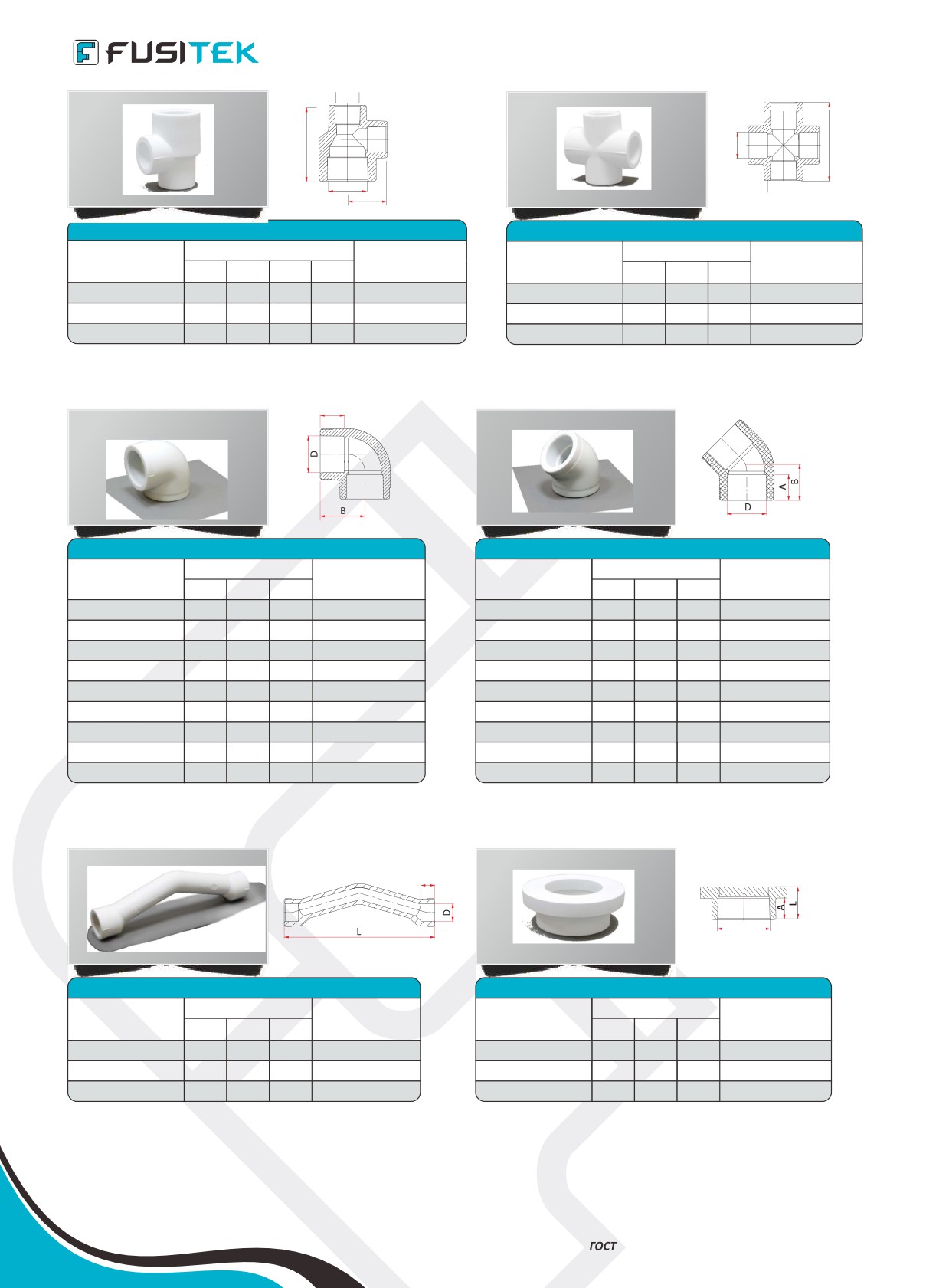

Тройник переходной 2

Крестовина

Размеры

Количество, шт.

Артикул

D, мм

d, мм

B, мм

L, мм

(пакет/коробка)

D, мм

A, мм

L, мм

(пакет/коробка)

FT01301

27.25

56.5

20/160

FT01501

14.5

52.5

20/160

FT01302

30.25

58.3

10/100

FT01502

10/80

FT01303

63.8

10/80

FT01503

72.1

10/60

Угол 90°

Угол 45°

Размеры

Количество, шт.

Артикул

D, мм

A, мм

B, мм

(пакет/коробка)

D, мм

A, мм

B, мм

(пакет/коробка)

FT01701

14.5

50/300

FT02101

14.5

20.02

50/400

FT01702

29.5

25/150

FT02102

22.56

25/200

FT01703

20/100

FT02103

25.8

10/100

FT01704

20.5

41.5

5/50

FT02104

20.5

29.96

10/60

FT01705

23.5

49.5

2/30

FT02105

23.5

34.92

5/40

FT01706

27.5

2/10

FT02106

27.5

41.62

2/10

FT01707

70.5

1/8

FT02107

50.2

1/10

FT01708

35.5

81.5

1/6

FT02108

35.5

1/6

FT01709

110

1/4

FT02109

110

67.74

1/4

Обвод

Втулка под фланец

Размеры

Количество, шт.

Артикул

D, мм

A, мм

L, мм

(пакет/коробка)

D, мм

A, мм

L, мм

(пакет/коробка)

FT02901

14.5

161

10/80

FT03807

2/18

FT02902

200

10/50

FT03808

35.5

1/16

FT02903

238.5

5/30

FT03809

110

55.5

1/8

32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

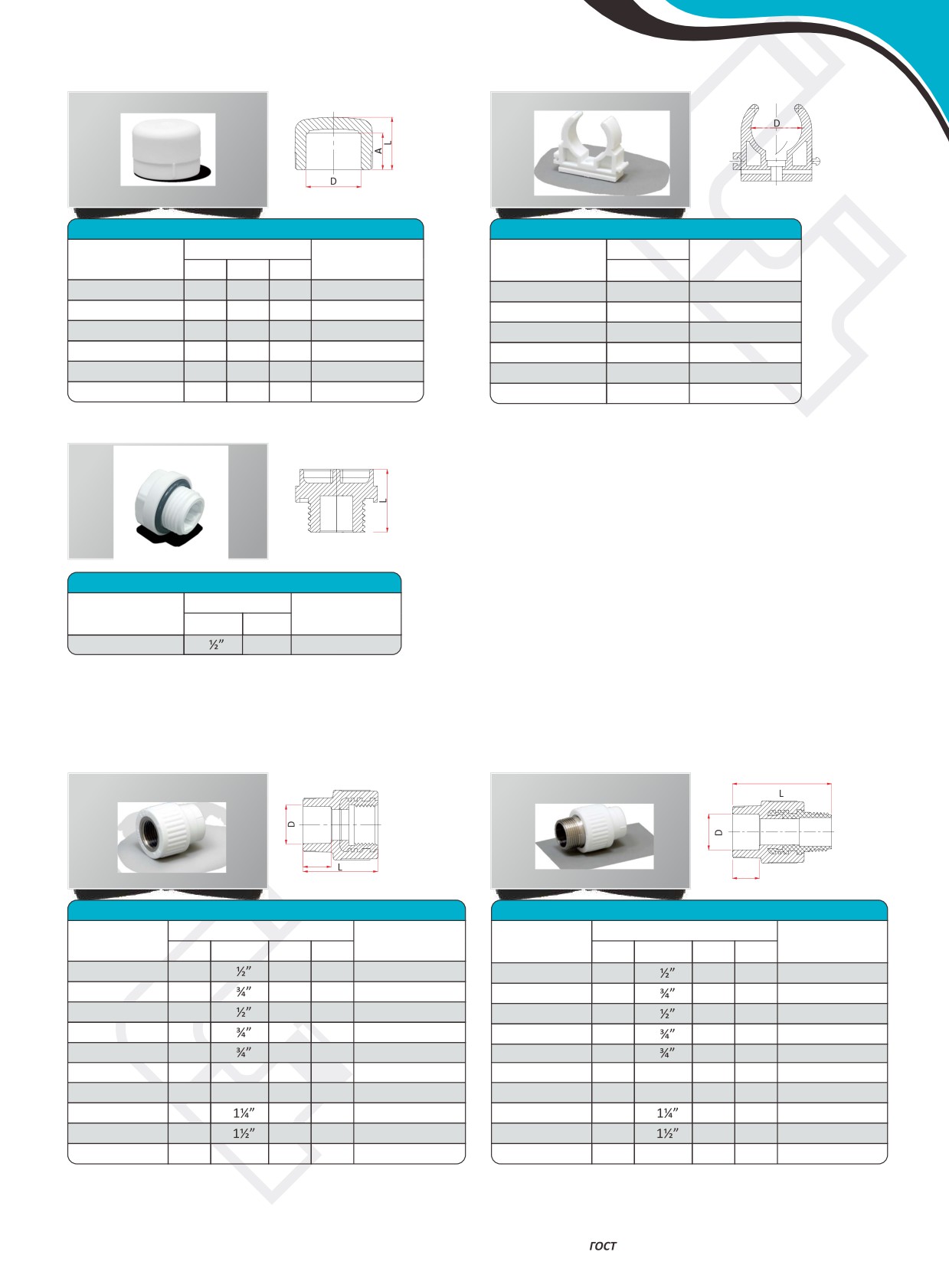

Заглушка

Опора

Размеры

Количество, шт.

Артикул

D, мм

A, мм

L, мм

(пакет/коробка)

D, мм

(пакет/коробка)

FT03301

14.5

50/500

FT03601

50/600

FT03302

40/400

FT03602

50/500

FT03303

26.5

20/200

FT03603

50/350

FT03304

20.5

30.5

10/150

FT03604

50/300

FT03305

23.5

5/50

FT03605

20/200

FT03306

27.5

2/40

FT03606

20/120

Заглушка НР

Размеры

Количество, шт.

Артикул

(пакет/коробка)

Дюймы

L, мм

FT03401

25/600

Фитинги из ППР с латунными вставками

Муфта комбинированная ВР

Муфта комбинированная НР

Размеры

Количество, шт.

Размеры

Количество, шт.

Артикул

(пакет/коробка)

D, мм

Дюймы

A, мм

L, мм

D, мм

Дюймы

A, мм

L, мм

FT04201

14.5

38.5

20/200

FT04301

14.5

53.2

20/200

FT04202

14.5

40.5

20/160

FT04302

14.5

55.9

20/180

FT04203

40.5

20/160

FT04303

55.2

20/180

FT04204

42.5

20/160

FT04304

20/140

FT04206

10/100

FT04306

52.7

10/100

FT04207

1”

44.2

10/60

FT04307

1”

56.4

10/60

FT04208

1”

FT04308

1”

(с шестигранником)

10/60

(с шестигранником)

10/60

FT04210

61.5

FT04310

77.8

(с шестигранником)

5/40

(с шестигранником)

5/40

FT04212

66.3

FT04312

82.6

5/30

(с шестигранником)

5/40

(с шестигранником)

FT04214

2”

2/20

FT04314

2”

96.5

2/20

(с шестигранником)

32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

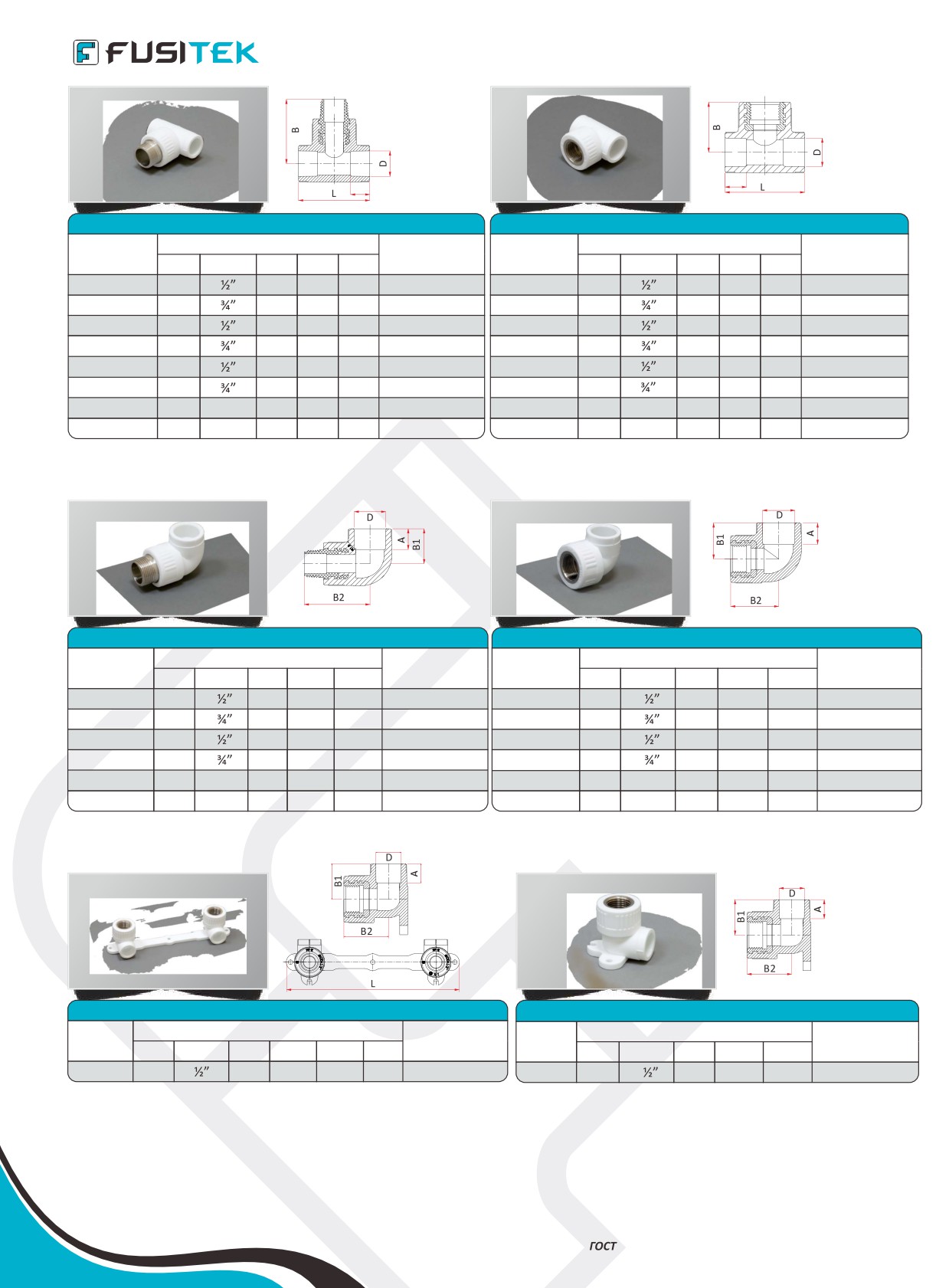

Тройник комбинированный НР

Тройник комбинированный ВР

Размеры

Количество, шт.

Размеры

Количество, шт.

Артикул

(пакет/коробка)

D, мм

Дюймы

A, мм

B, мм

L, мм

D, мм

Дюймы

A, мм

B, мм

L, мм

FT04101

14.5

48.7

10/120

FT04001

14.5

10/120

FT04102

14.5

52.3

10/100

FT04002

14.5

10/100

FT04103

50.7

10/100

FT04003

10/100

FT04104

54.3

10/80

FT04004

10/80

FT04105

56.83

71.3

10/60

FT04005

40.63

71.3

10/60

FT04106

57.13

71.3

10/60

FT04006

42.13

71.3

10/60

FT04107

1”

56.96

5/40

FT04007

1”

42.46

5/40

FT04108

1”

69.5

5/40

FT04008

1”

51.5

5/40

(с шестигранником)

Угол 90° комбинированный НР

Угол 90° комбинированный ВР

Размеры

Количество, шт.

Артикул

(пакет/коробка)

D, мм

Дюймы

A, мм

B1, мм

B2, мм

D, мм

Дюймы

A, мм

B1, мм

B2, мм

FT04501

14.5

48.7

10/160

FT04401

14.5

10/160

FT04502

14.5

52.4

10/120

FT04402

14.5

10/120

FT04503

50.7

10/120

FT04403

10/140

FT04504

54.4

10/100

FT04404

10/120

FT04507

1”

54.8

5/40

FT04407

1”

42.46

5/40

FT04508(с шестигранником)

1”

69.5

5/40

FT04408

(с шестигранником)

1”

51.5

5/40

Настенное крепление под смеситель

Угол 90° комбинированный ВР с настенным креплением

Размеры

Количество, шт.

Размеры

Количество, шт.

Артикул

(пакет/коробка)

D, мм

Дюймы

A, мм

B1, мм

B2, мм

L, мм

D, мм

Дюймы

A, мм

B1, мм

B2, мм

FT05101

14.5

205.5

2/30

FT04601

14.5

10/120

32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

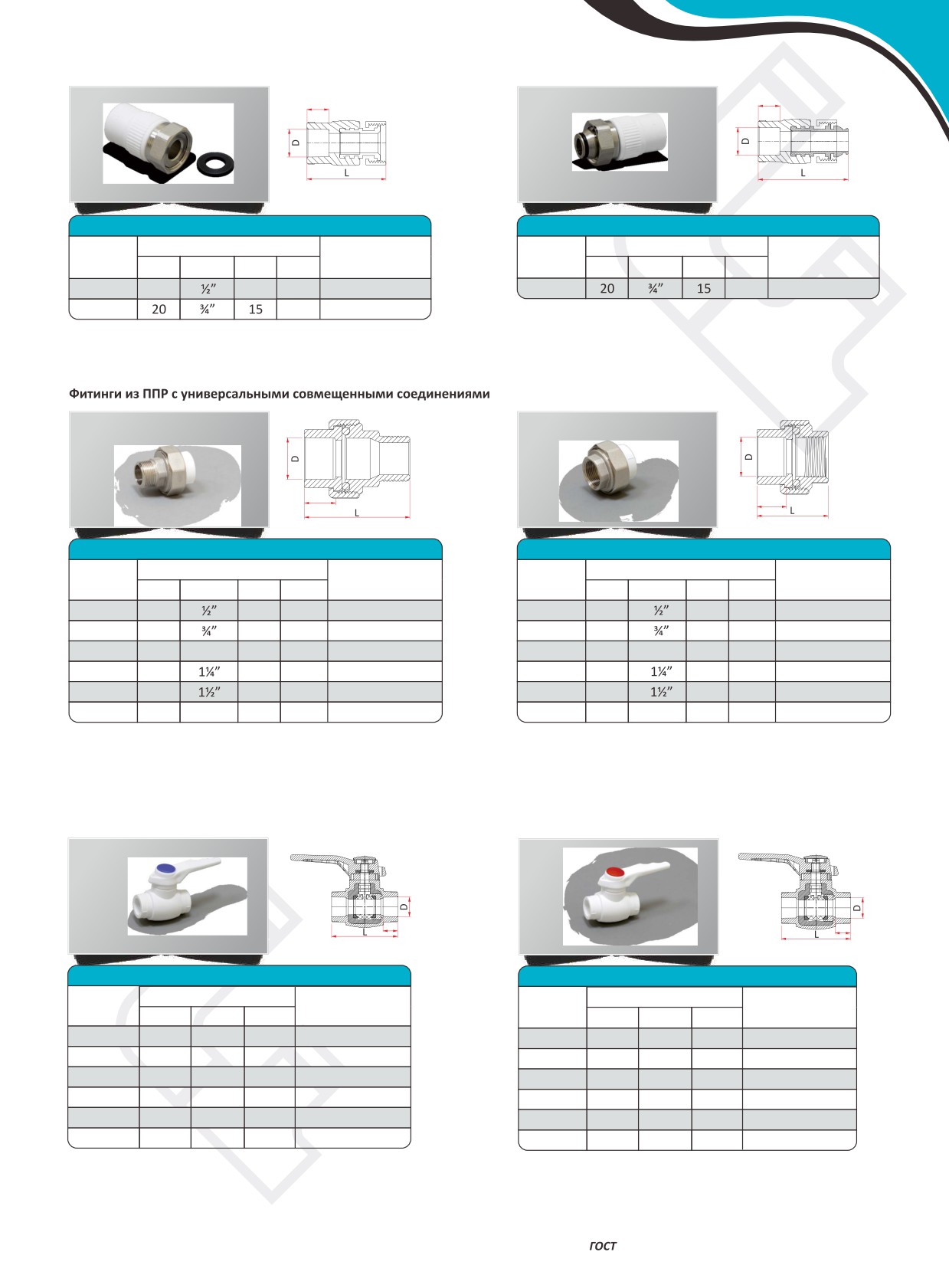

Муфта с накидной гайкой

Муфта с накидной гайкой евроконус

Размеры

Количество, шт.

Артикул

D, мм

Дюймы

A, мм

L, мм

(пакет/коробка)

D, мм

Дюймы

A, мм

L, мм

(пакет/коробка)

FT05200

10/180

FT05301

62.5

10/120

FT05201

50.5

10/120

Муфта разъемная шестигранная НР типа “американка”

Муфта разъемная шестигранная ВР типа “американка”

Размеры

Количество, шт.

Артикул

D, мм

Дюймы

A, мм

L, мм

(пакет/коробка)

D, мм

Дюймы

A, мм

L, мм

(пакет/коробка)

FT05701

14.5

10/150

FT05601

14.5

34.5

10/150

FT05702

53.5

10/120

FT05602

10/120

FT05703

1”

5/70

FT05603

1”

43.5

5/80

FT05704

20.5

63.5

5/40

FT05604

20.5

5/40

FT05705

23.5

5/25

FT05605

23.5

56.5

5/30

FT05706

2”

27.5

83.5

1/15

FT05606

2”

27.5

62.5

1/15

Краны, фильтры и другие компоненты из ППР

Шаровый кран из ППР для холодной воды

Шаровый кран из ППР для горячей воды

Размеры

Количество, шт.

Артикул

D, мм

A, мм

L, мм

(пакет/коробка)

D, мм

A, мм

L, мм

(пакет/коробка)

FT07201

14.5

65.5

10/80

FT07101

14.5

65.5

10/80

FT07202

10/60

FT07102

10/60

FT07203

5/30

FT07103

5/30

FT07204

20.5

100

1/20

FT07104

20.5

100

1/20

FT07205

23.5

114.5

1/10

FT07105

23.5

114.5

1/10

FT07206

27.5

133

1/6

FT07106

27.5

133

1/6

32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

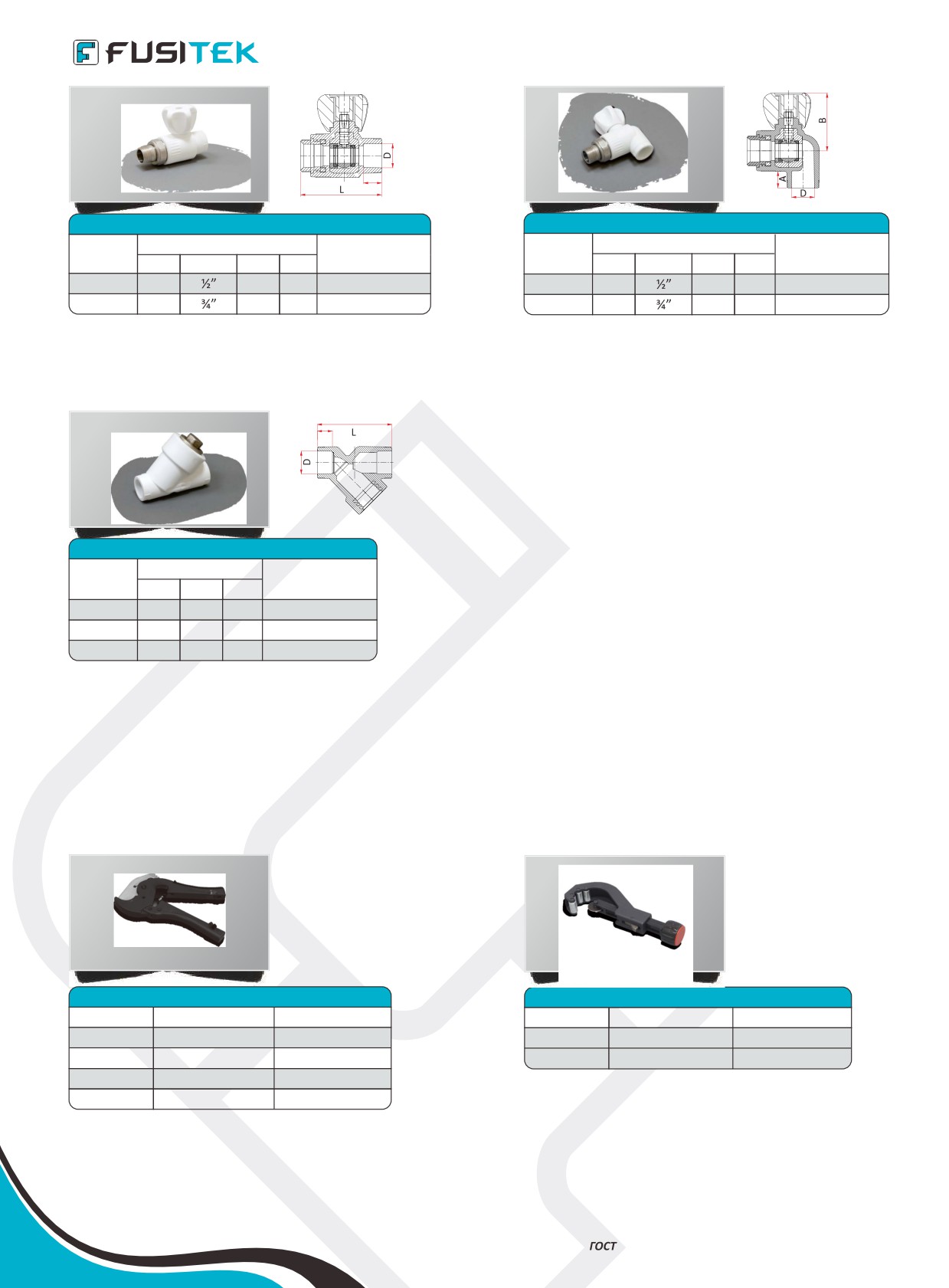

Прямой радиаторный шаровый кран из ППР

Угловой радиаторный шаровый кран из ППР

Размеры

Количество, шт.

Артикул

D, мм

Дюймы

A, мм

L, мм

(пакет/коробка)

D,мм

Дюймы

A,мм

B,мм

(пакет/коробка)

FT07301

14.5

5/60

FT07401

14.5

49.2

5/60

FT07302

68.5

5/40

FT07402

50.92

5/40

Фильтр

Размеры

Количество, шт.

Артикул

D,мм

A,мм

L,мм

(пакет/коробка)

FT07601

14.5

5/90

FT07602

5/60

FT07603

5/40

c. Инструмент

Монтажный инструмент и аксессуары для систем ППР

Ножницы для обрезки ППР труб

Труборезы для ППР труб

Артикул

Размеры, Д, мм

Количество, шт.

Артикул

Размеры, Д, мм

Количество, шт.

FT08303

16-25

FT08305

16-63

FT08301

16-40

FT08306

75-110

FT08304

16-40

FT08302

20-75

32415-2013 / DIN 8077-8078 / EN ISO 15874:2004

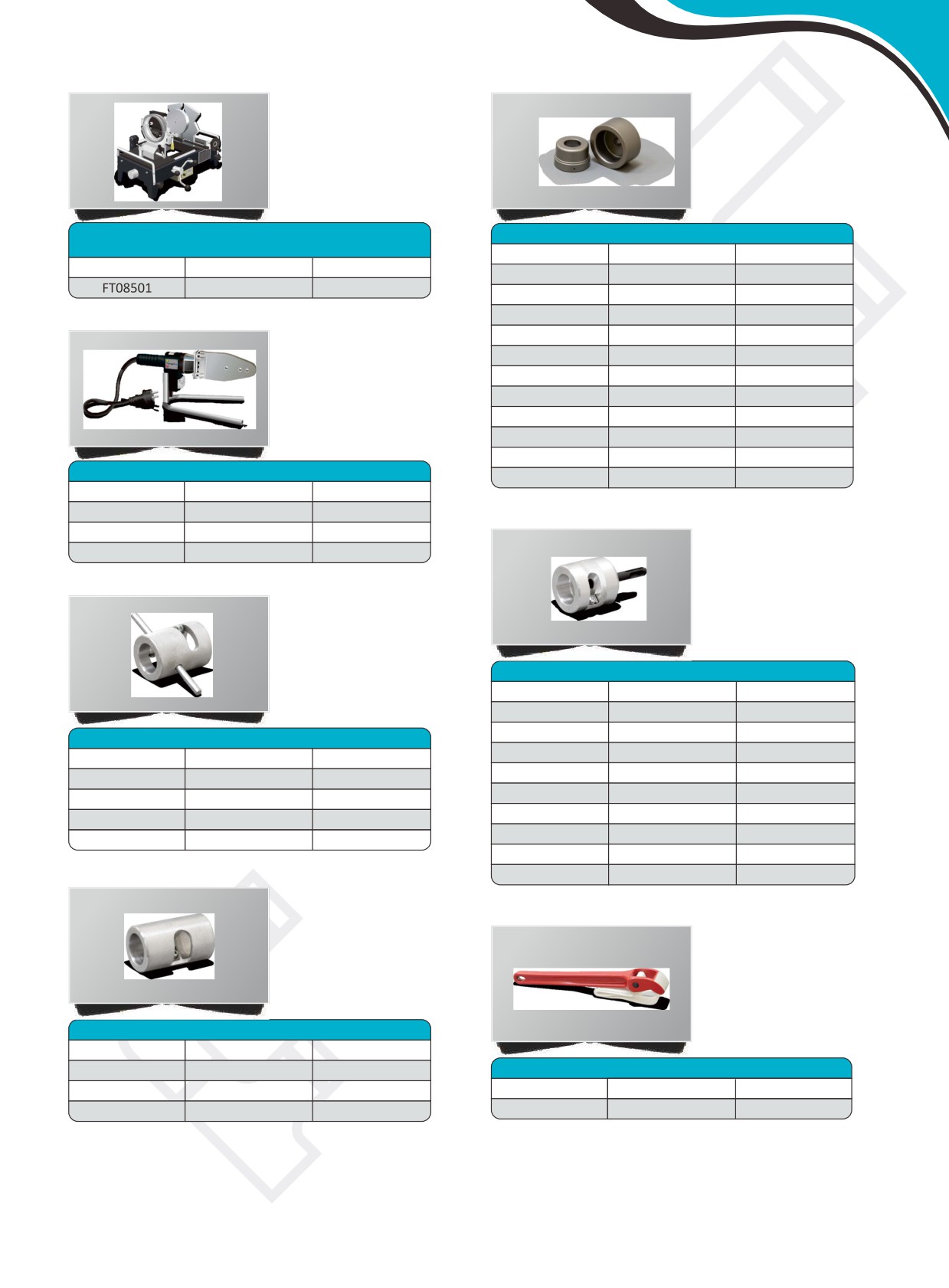

Машина с центратором для раструбной

Нагревательные насадки для раструбной сварки

сварки труб и фитингов из ППР

Артикул

Размеры, Д, мм

Количество, шт.

Артикул

Размеры, Д, мм

Количество, шт.

FT08602

50-160

FT08603

FT08604

FT08605

FT08606

FT08607

FT08608

FT08609

FT08610

110

FT08611

125

Аппарат для раструбной сварки труб и фитингов из ППР

FT08613

160

Артикул

Размеры, Д, мм

Количество, шт.

FT08401

20-32

FT08402

20-63

FT08403

75-110

Головка зачистки трубы под дрель

Артикул

Размеры, Д, мм

Количество, шт.

FT09202

FT09203

Устройство зачистки ручного типа

FT09204

Артикул

Размеры, Д, мм

Количество, шт.

FT09205

FT09002

20-25

FT09206

FT09004

32-40

FT09207

FT09006

50-63

FT09208

FT09010

20-25-32-40

FT09209

FT09210

110

Торцеватель алюминиевого слоя

Артикул

Размеры, Д, мм

Количество, шт.

FT09101

20-25

Ленточный ключ

FT09102

32-40

Артикул

Размеры, Д, мм

Количество, шт.

FT09103

50-63

FT09501

до 300

Часть 12: FAQ

Вопрос:

Из какого сырья производятся трубопроводные системы ППР Fusitek?

Ответ:

Только лучшее на сегодняшний день сырье:

ППР тип 3 - Sabic Vestolen (Германия), Basell Hostalen (Германия) и Borealis (Финляндия);

Адгезив - Mitsui Admer (Германия-Япония);

Латунные вставки - CW617N, CW614N.

Вопрос:

Какие трубы, армированные алюминием, Вы производите? Есть ли у Вас трубы, армированные алюминием, которые не требуют

зачистки или дополнительной обработки?

Ответ:

Fusitek производит два вида полипропиленовых труб, армированных алюминием: Fusitek Stabi с наружным армированием и

Fusitek PPR/Al/PPR с внутренним армированием.

На сегодняшний день не существует ППР трубы с алюминием, которую можно варить враструб с фитингом напрямую без

дополнительной обработки. Так называемые “трубы-лентяйки” - это очень большое заблуждение и риск. Существует вероятность,

что в момент сваривания трубы и фитинга, слой алюминия не будет закрыт полимером, а алюминий при прямом контакте с водой

окисляется, что со временем может привести к расслоению трубы или разрыву.

Труба Fusitek Stabi должна обязательно зачищаться, а труба Fusitek PPR/Al/PPR с внутренним армированием должна обязательно

торцеваться.

Вопрос:

Правда ли что трубы ППР серого или зеленого цвета лучше труб ППР белого цвета?

Ответ:

Конечно, нет! Характеристики материала на 100% одинаковые при любом цвете, по своей природе натуральные гранулы

полипропилена прозрачного матового цвета. Преобладание ППР белого цвета на нашем рынке обусловлено в большей степени

историческими факторами и особенностями монтажа. При появлении на рынке труб из ППР, первые производители пытались

показать свою уникальность с помощью собственного цвета, а учитывая, что монтаж ППР труб в Западной Европе по большей части

велся в закрытой прокладке, выбор цвета не играл особой роли.

У нас, зачастую, используется открытая прокладка, а отопительные приборы в большинстве случаев белого цвета, следовательно,

для более эстетичного вида чаще выбираются трубы из ППР белого цвета.

Вопрос:

Устойчивы ли трубы из ППР к прямому воздействию солнечных лучей?

Ответ:

Полипропиленовые трубы и фитинги должны избегать прямых ультрафиолетовых лучей (солнечный свет и неоновые лампы). Под

воздействием лучей материал стареет и теряет свои характеристики.

Вопрос:

Разрешено ли монтировать полипропиленовые трубы и фитинги при отрицательных температурах?

Ответ:

Когда температура близка к 0°C, то материал становится хрупким (особенно это касается труб ППР, армированных стекловолокном),

поэтому рекомендуется избегать возможных ударов по трубе. Если есть риск замерзания воды внутри трубы, то необходимо, чтобы

вода была слита, так как увеличение объема может привести к поломкам или разрыву трубопровода.

Монтаж в неотапливаемых помещениях возможен. При температуре окружающей среды ниже +5°C время нагрева сварного

соединения должно быть увеличено. Если работы по монтажу ведутся при минусовых температурах, то необходимо более

тщательное соблюдение технологий монтажа.

Вопрос:

У некоторых производителей есть армированные трубы PPR/Al/PERT, где внутренний слой делается из PERT. Данные

производители утверждают, что температурные нагрузки у данной трубы еще выше, чем у труб PPR/Al/PPR. Будете ли Вы

производить такие трубы?

Ответ:

Однозначно нет, так как у нас есть большие сомнения в надежности сваривания данных труб с фитингами из ППР. PPR и PERT- это

разные материалы, у которых к тому же отличается температура плавления. Не будет обеспечиваться гомогенность свара, что в

сварном соединении ППР труб и фитингов является ключевым. К тому же данный вид трубы не имеет государственной

сертификации как в России, так и в Европе.

Вопрос:

Можно ли трубопровод из ППР замоноличить или проложить в стяжку?

Ответ:

Да, возможно. Трубы разрешается замоноличивать, также разрешается монтаж трубопровода в конструкциях перекрытий и в

бетонной стяжке. При скрытой прокладке трубопровода должна обеспечиваться возможность температурного удлинения труб.

Вопрос:

Можно ли трубопровод из ППР закапывать в землю?

Ответ:

Да, конечно. Согласно требований СНиП 2.04.02-84*, при круглогодичном использовании трубопровода прокладку в земле следует

выполнять ниже глубины промерзания.

Вопрос:

Совместимы ли трубы и фитинги ППР Fusitek с другими производителями?

Ответ:

Теоретически, да. Но мы настоятельно не рекомендуем такое совместное использование, также мы не сможем дать гарантию на

систему, смонтированную трубами и фитингами разных производителей. На сегодняшний день на рынке можно найти

полипропиленовые трубы самых различных производителей, у которых совершенно разная культура производства и контроля

качества, разные поставщики сырья.

Много производителей с целью понижения себестоимости используют низкокачественное сырье или добавляют вторичное сырье и

мел, занижают вес труб, фитингов и закладных деталей.

Вопрос:

Возможно ли использование трубы Fusitek Faser в системах отопления?

Ответ:

Труба Fusitek Faser, армированная стекловолокном, может использоваться в системах отопления. Как для обычных труб из ППР, так

и для труб ППР, армированных стекловолокном, очень важно учитывать требования к кислородопроницаемости. В случаях, где

есть ограничения по содержанию кислорода, мы рекомендуем использовать трубы, армированные алюминием.

Вопрос:

Почему Вы акцентируете, что материал закладных деталей - латунь марки CW617N?

Ответ:

Трубопроводы из ППР могут использоваться в системах питьевого водоснабжения. Все компоненты системы должны быть

экологически безопасны при контакте с водой. Латунь марки CW617N имеет низкое содержание свинца (не более 2.5%) и одобрена

европейскими нормами для использования в питьевом водоснабжении.

Вопрос:

Можно ли использовать полипропиленовые трубы в системах пожаротушения?

Ответ:

При использовании стандартного сырья ППР - нет. Для систем пожаротушения необходимо использовать модифицированный ППР

с классом воспламеняемости В1 (трудновоспламеняемые). На данный момент мы не производим такую систему.

содержание .. 1 2
