Leadwell Токарный станок с ЧПУ LTC-35. Руководство по эксплуатации (2008 год) - часть 4





2.4.2

Характеристики



программного



обеспечения



станка



LTC-35B/BL/BXL

SP-T3C50700

ТЕХНИЧЕСКИЕ



ХАРАКТЕРИСТИКИ



LTC-35B/BL/BXL LTC-35

С

/

С

L/

С

XL

Опции



Метрическая



система



измерений







Программируемая



задняя



бабка







Звуковая



сигнализация







Теплообменник







Полностью



закрывающее



ограждение







Трех



кулачковый



патрон



с



открытым



центром







Система



управления

 Fanuc (0i-TC)





Педальный



выключатель







V-

образный



ремень







Механизм



переключения



передачи



высокая

/

низкая







Лампа



аварийной



сигнализации







Кондиционер







Насос



высокого



давления







Транспортер



для



удаления



стружки







Бак



для



стружки







Двух



ступенчатая



коробка



передач







Трех



кулачковый



патрон



с



закрытым



центром







Дюймовая



система



измерений







Робот



U



U



Автоматическая



дверца



U



U



Обдув



шпинделя



воздухом



U



U



Туманоуловитель



U



U



Маслоотделитель



U



U



Система



управления

 Mitsubishi

U



U



H.T.D.

ремень



U



U



Линейная



шкала

 (

ось



Х

U



U



Линейная



шкала

 (

ось

 Z)

U



U



Ось



С



и



привод



U



U



Устройство



для



настройки



инструмента



U



U



Автоматическое



измерение



заготовки



U



U



VDI

U



U



Ручной



неподвижный



люнет



U



U



Автоматический



неподвижный



люнет



U



U



Уловитель



деталей



U



U



Ремень

 Micro V

Х



Х



Ручная



задняя



бабка



Х



Х



Устройство



для



подачи



прутка



Х



Х



Продув



шпинделя



воздухом



Х



Х



Цанговый



патрон



Х



Х





базовая



комплектация

U

опции

Х

не



доступно



контроллер

 Fanuc (0TF)










2-20

LTC-35B

Х

XL

В

LV (0i-TC)

SP-T35L0700

ТЕХНИЧЕСКИЕ



ХАРАКТЕРИСТИКИ



LTC-35BXXL/BLV LTC-35

С

XXL/CLV

Опции



Метрическая



система



измерений







Программируемая



задняя



бабка







Звуковая



сигнализация







Теплообменник







Полностью



закрывающее



ограждение







Трех



кулачковый



патрон



с



открытым



центром







Система



управления

 Fanuc (0i-TC)





Педальный



выключатель







V-

образный



ремень

 (

с



широким



углом





Лампа



аварийной



сигнализации







Кондиционер







Насос



высокого



давления







Транспортер



для



удаления



стружки







Бак



для



стружки







Двух



ступенчатая



коробка



передач







Трех



кулачковый



патрон



с



закрытым



центром







Дюймовая



система



измерений







Робот



U



U



Автоматическая



дверца



U



U



Обдув



шпинделя



воздухом



U



U



Туманоуловитель



U



U



Маслоотделитель



U



U



Система



управления

 Mitsubishi

U



U



H.T.D.

ремень



U



U



Линейная



шкала

 (

ось



Х

U



U



Линейная



шкала

 (

ось

 Z)

U



U



Ось



С



и



привод



U



U



Устройство



для



настройки



инструмента



U



U



Автоматическое



измерение



заготовки



U



U



VDI

U



U



Ручной



неподвижный



люнет



U



U



Автоматический



неподвижный



люнет



U



U



Уловитель



деталей



U



U



Ремень

 Micro V

Х



Х



Ручная



задняя



бабка



Х



Х



Устройство



для



подачи



прутка



Х



Х



Продув



шпинделя



воздухом



Х



Х



Цанговый



патрон



Х



Х

















2-21

2.4.3

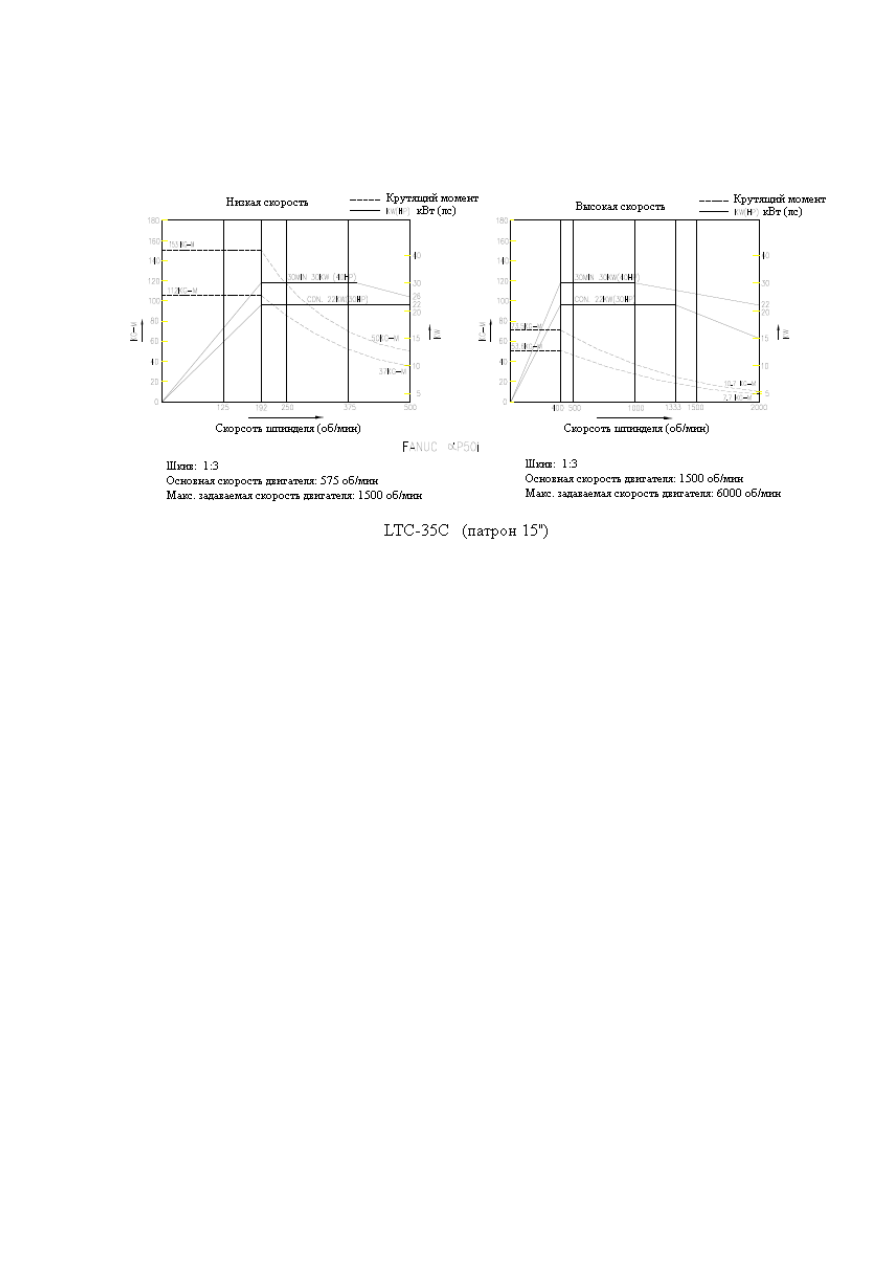

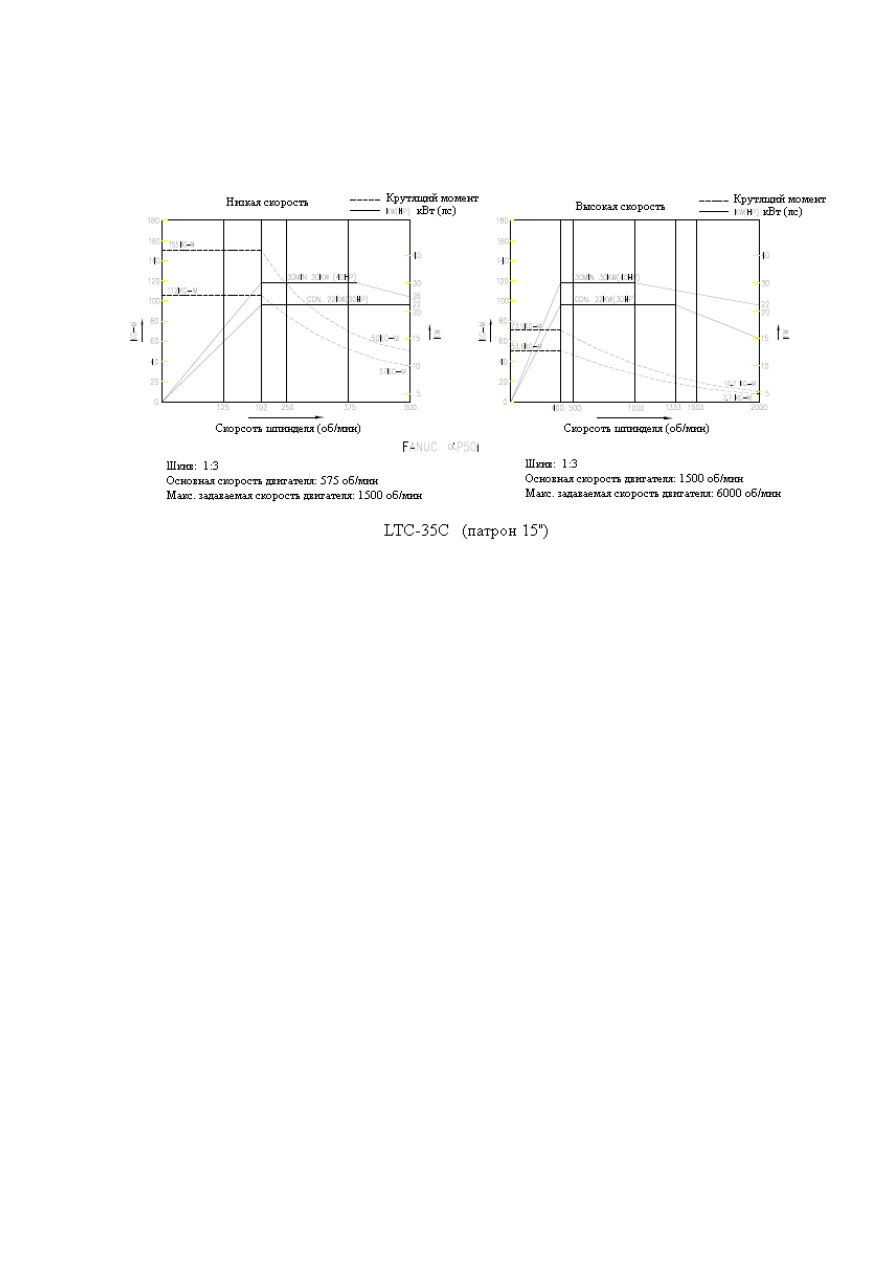

Диаграмма



крутящего



момента



двигателя



шпинделя

.
















 *

Примечание

Заказчик



может



обозначить



технические



характеристики



двигателя



шпинделя



с



такой



же



мощностью



в



л

.

с

.























2-22

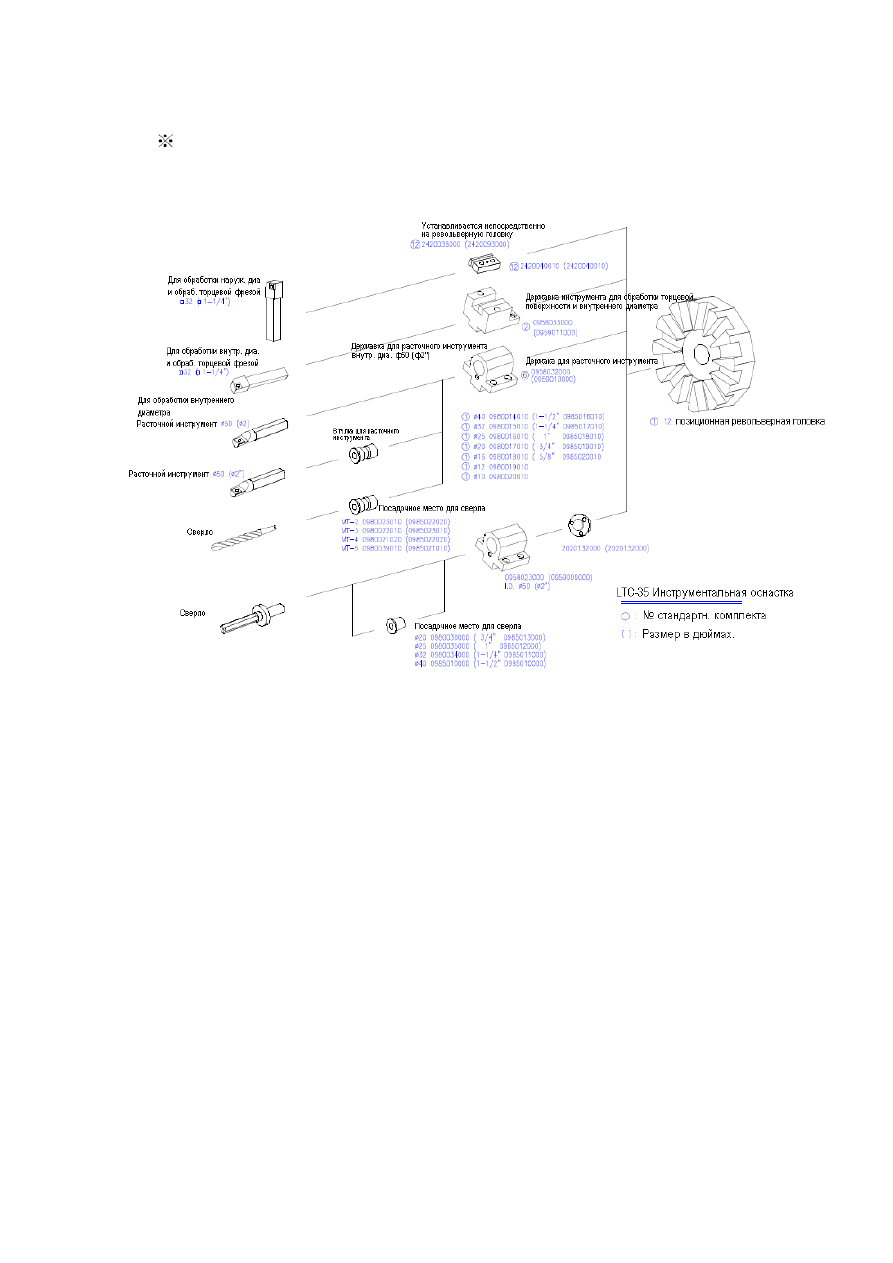

2.5

Инструментальная



оснастка







Примечание

Если



вам



нужны



инструментальные



оправки



и



втулки

обращайтесь



в



компанию

 Leadwell.






























2-23



















Подготовка



к



установке



станка





































Содержание








3.

Подготовка



к



установке



станка





3.1

Требования



к



фундаменту

………………………………………………………… 3-1

3.2

Требования



к



окружающей



среде

………………………………………………… 3-2

3.3

Требования



к



источнику



питания

………………………………………………… 3-4

3.3.1

Характеристики



потребляемой



электроэнергии

………………………………… 3-4

3.3.2

Технические



характеристики



масла

……………………………………………… 3-5

3.3.3

Требования



к



источнику



воздуха

…………………………………………………. 3-5










































3.

Подготовка



к



установке



станка

.



Площадку



и



путь



для



транспортировки



станка



следует



расчистить

перед



тем



как



начать



работы



по



установке



станка

Еще



раз



убедитесь

что



фундамент



выдержит



нагрузку



станка

Для



обеспечения



хорошей



точности



и



длительного



срока



службы



станка



следует



соблюсти



требования

указанные



в



этом



руководстве

: «

требования



к



фундаменту

»,

«

требования



к



окружающей



среде

»

и

 «

требования



к



источнику



электропитания

».




3.1

Требования



к



фундаменту

.



(1)



Если



потребуются



фундаментные



болты



с



крюкообразной



головкой

обращайтесь



в



компанию

 Leadwell

за



более



подробной



информацией



(2)



Фундамент



должен



выдерживать



нагрузку



свыше

 10

тонн

/

м

2



(3)



Ниже



приводится



рисунок

на



котором



показана



площадь

занимаемая



станком

и



расположение



фундаментных



болтов

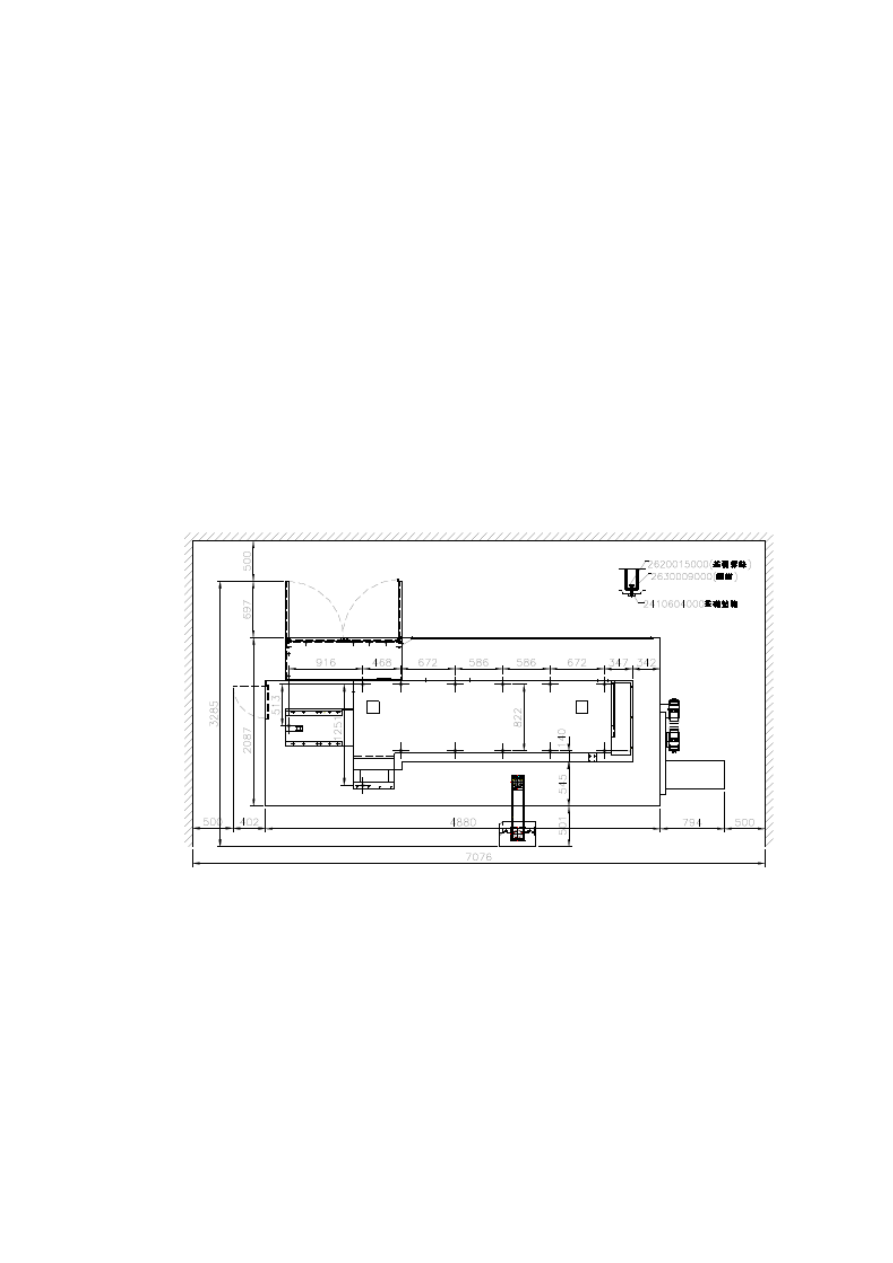

и



кабельных



соединений

Чтобы



обеспечить



безопасное



техническое



обслуживание



в



будущем

расстояние



между



корпусом



станка



и



окружающими



устройствами



должно



быть



не



менее



500

мм

Пространство



для



установки



станка



должно



иметь



следующие



размеры

: 7076

мм



х

 3785

мм



х

 2300

мм



















3-1

3.2

Требования



к



окружающей



среде

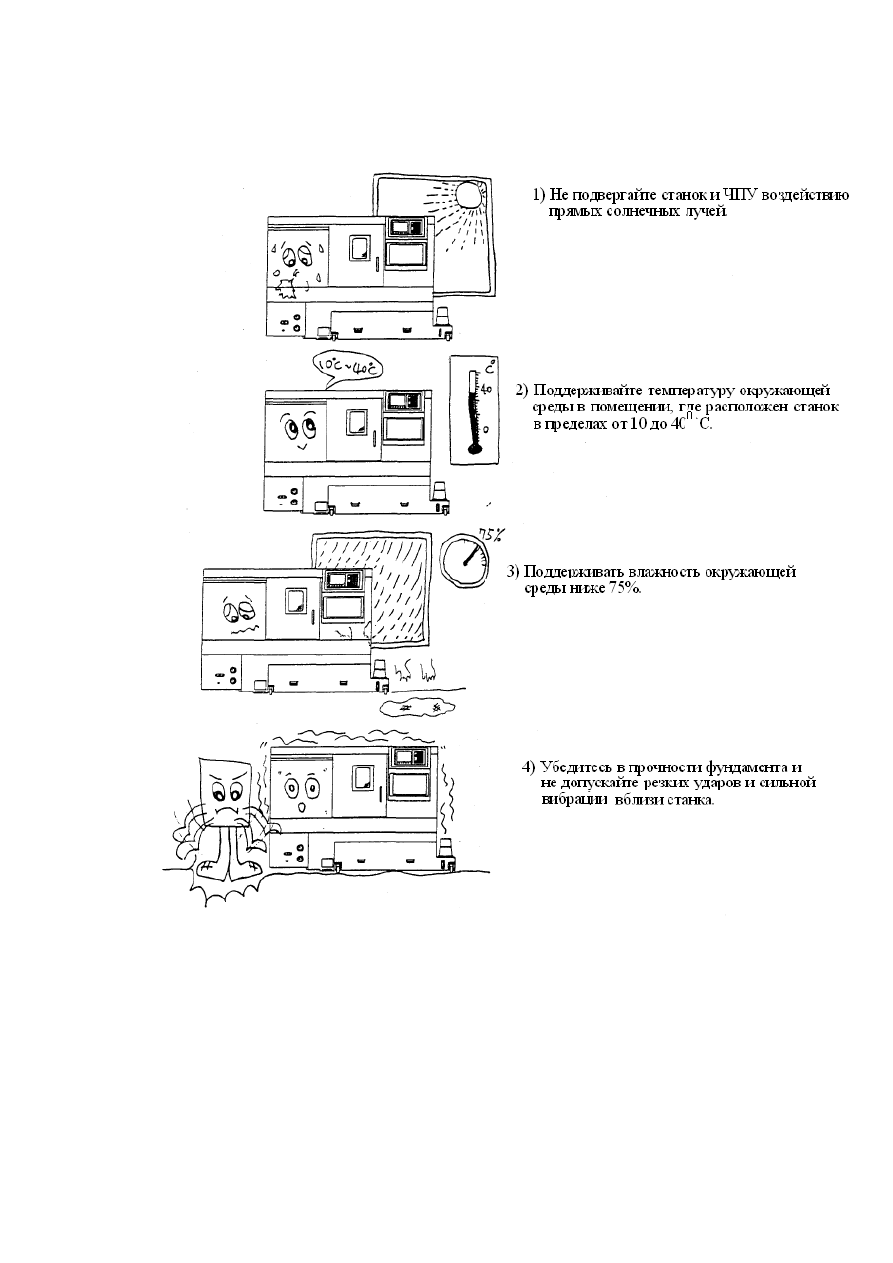

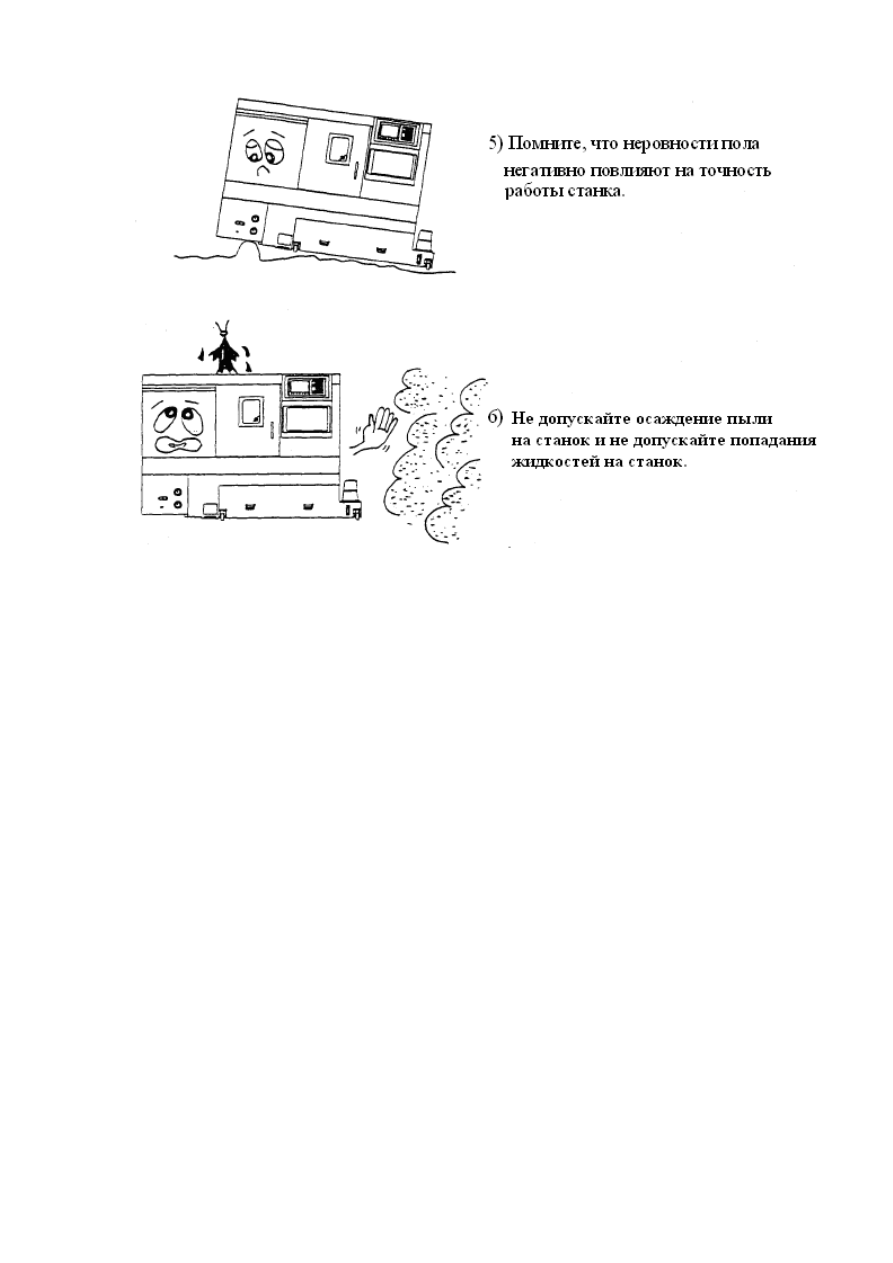

Поддерживайте



комфортабельные



условия



работы



согласно



следующим



рекомендациям

.

















3-2

































3-3

3.3

Требования



к



источнику



питания





3.3.1

Характеристики



потребляемой



энергии

.



Наименование



Система



управления

 FANUC

Полная



требуемая



мощность



55

кВА

 (

опц

.: 70

кВА

Частота



50/60

Гц

 ± 1%

Входное



напряжение



Входное



напряжение

 +10%

(1)

Двигатель



шпинделя



(2)

Двигатель



шпинделя



ось



М



(3)

Электрошкаф



Компоненты



1)

Двигатель



гидравлического



насоса



2)

Двигатель



насоса



СОЖ



3)

Двигатель



насоса



подачи



смазки



4)

Рабочая



лампа



            5)

Транспортер



для



удаления



стружки



               (

опция

6)

Серводвигатель



по



оси

 X

7)

Серводвигатель



по



оси

 Z

            8)

Другой

 (

опция


(3)

Система



цифрового



управления

 (

контроллер

)

18,5/22

кВт



11

кВт



11

кВт





3,75

кВт



0,76*2

кВт



0,02

кВт



0,036

кВт



0,2

кВт



кВт



кВт



0,327

кВт





1,1

кВ

*

А





Примечание

:



(1)

Сравните



заводское



напряжение



с



напряжением

указанным



на



станке

.



(2)

Станок



должен



быть



защищен



от



источников



электрических



помех

 –

например

электрические



сварочные



машины



и



электроэрозионные



станки

.



(3)

Расцепитель



сети



устанавливается



покупателем

Номинальный



ток



расцепителя

  30

мА

.



(4)

Подсоединить



кабель



непосредственно



к



источнику



электропитания



цеха

Внутри



электрического



шкафа



станка



имеется



один



соединительный



разъем



(

с



маркировкой

 PE)

для



внешнего



защитного



соединения

.




Предостережение

Требования



к



источнику



питания



(1)



Допустимое



отклонение



напряжения

: +10%  (

вольт



переменного



тока

).

(2)



Допустимое



колебание



частоты

: 50/60

Гц

 +1

Гц

(3)



Допустимое



падение



напряжения

в



пределах

 15%

от



номинального



напряжения



на

 0,5

секунды

.

(4)



Допустимый



импульс



напряжения

:



Пиковая



величина

менее

 200%

от



эффективного



значения



(

среднеквадратичное



значение

линейного



напряжения

.



Продолжительность

менее

 1,5

мсек

.




3-4

(5)

Допустимое



искажение



формы



волны



напряжения



переменного



тока

менее



7%.



(6)

Допустимый



дисбаланс



линейного



напряжения

менее

 5%.


3.2.2

Технические



характеристики



масла

.



Рекомендации



по



использованию



масла





Марка

 MOBIL

SHELL

ESSO

CASTROL

Масло



для



пневматической



системы

 (

опция

RARUS 424

CORENA
S32

TERESSO,

32

HYSPIN,

VG32

PERFECTO,

T32

Масло



для



направляющих



VACTRA

 2

TONNA

T68

FEBIS

K68

MAGNA

BD68

Масло



для



гидравлической



системы



DTE

LIGHT

TELLUS

32

NUTO, H32

HYSPIN

AWS32

Смазочно

-

охлаждающая



жидкость



В



зависимости



от



обрабатываемого



материала







Примечание

:

(1)



В



пневматической



системе



используется



масло



марки



М

12

производства



компании

 China Petro Company Ltd.



(2)



Присадки



к



смазочно

-

охлаждающим



жидкостям



могут



оказывать



влияние



на



здоровье



человека



или



состояние



станка

просьба



обращаться



к



поставщику



смазочного



материала



за



информацией

.


3.2.3

Требования



к



источнику



воздуха

 (

опция

).



(1)

Мощность



подачи



воздуха



зависит



от



частоты



функции



автоматического



открывания



дверцы



и



обдува



шпинделя



воздухом

Компания

 Leadwell

рекомендует



использовать



воздушный



компрессор



мощностью

 3

л

.

с

.

(2)

Давление



воздуха

устанавливаемое



для



данного



станка

составляет

 6

кг

/

см

2

.

















3-5

















Транспортировка





















Содержание





4.

Транспортировка





4.1

Требования



к



транспортировочному



оборудованию

……………………………. 4-1

4.2

Маркировка



на



деревянном



ящике

……………………………………………….. 4-2

4.3

Распаковка



станка

…………………………………………………………………. 4-3

4.4

Транспортировка



станка



после



распаковки

...……………………………………. 4-4

4.4.1

Проверка



надежности



закрепления



фиксаторов

…………………………………. 4-4

4.4.2

Подъем



станка



вилочным



погрузчиком

.…………………………………………. 4-5

4.5

Транспортировка



станка



при



смене



места



его



расположения

…………………... 4-7











































4.

Транспортировка





4.1

Требования



к



транспортировочному



оборудованию

.




(1)

Управлять



вилочным



погрузчиком



разрешается



только



квалифицированному



водителю

.










(2)

Грузоподъемность



вилочного



погрузчика



должна



превышать



вес



станка



на

 20%.










Примечание

Масса



нетто



данного



станка



составляет

 9500

кг

масса



брутто

 – 10500

кг

включая



деревянный



ящик

.























 4-1

4.2

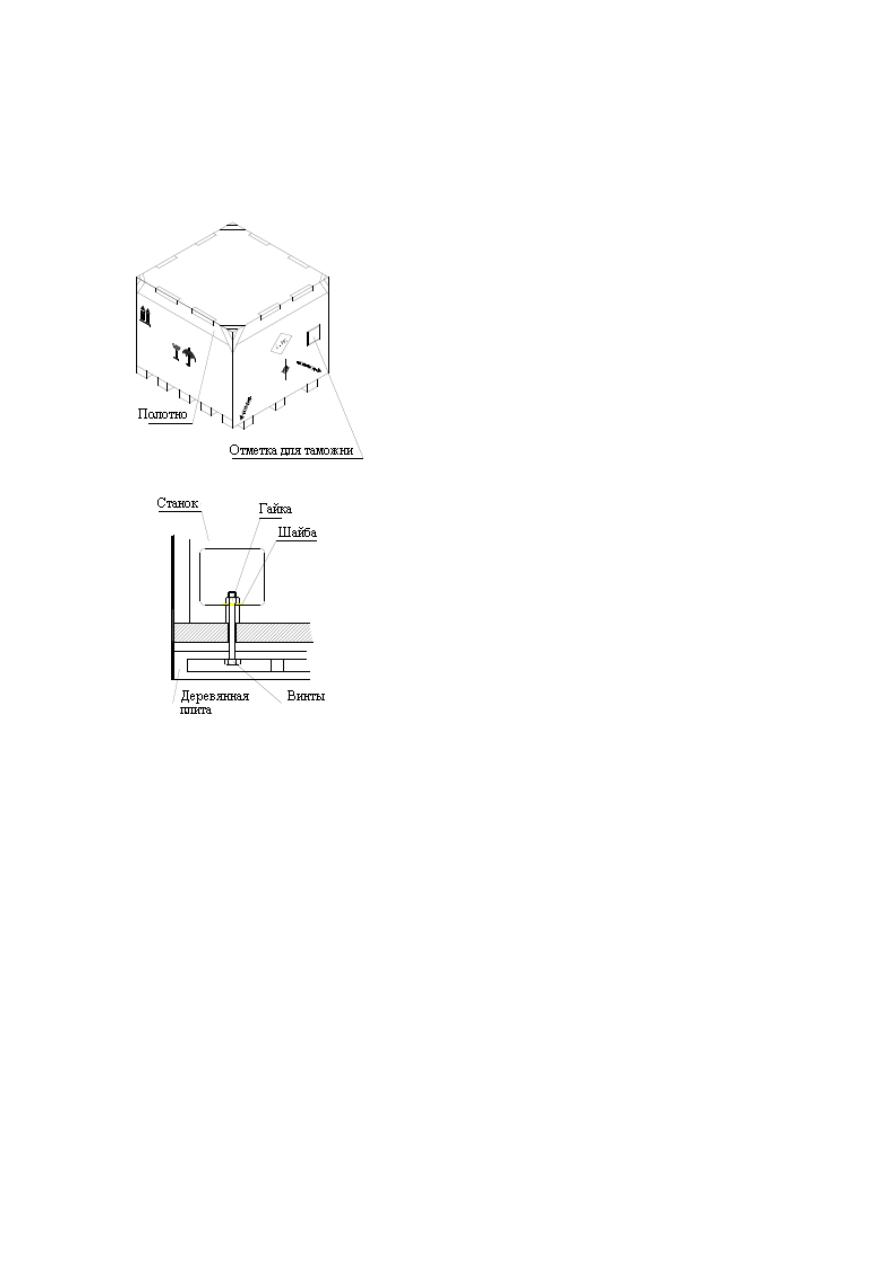

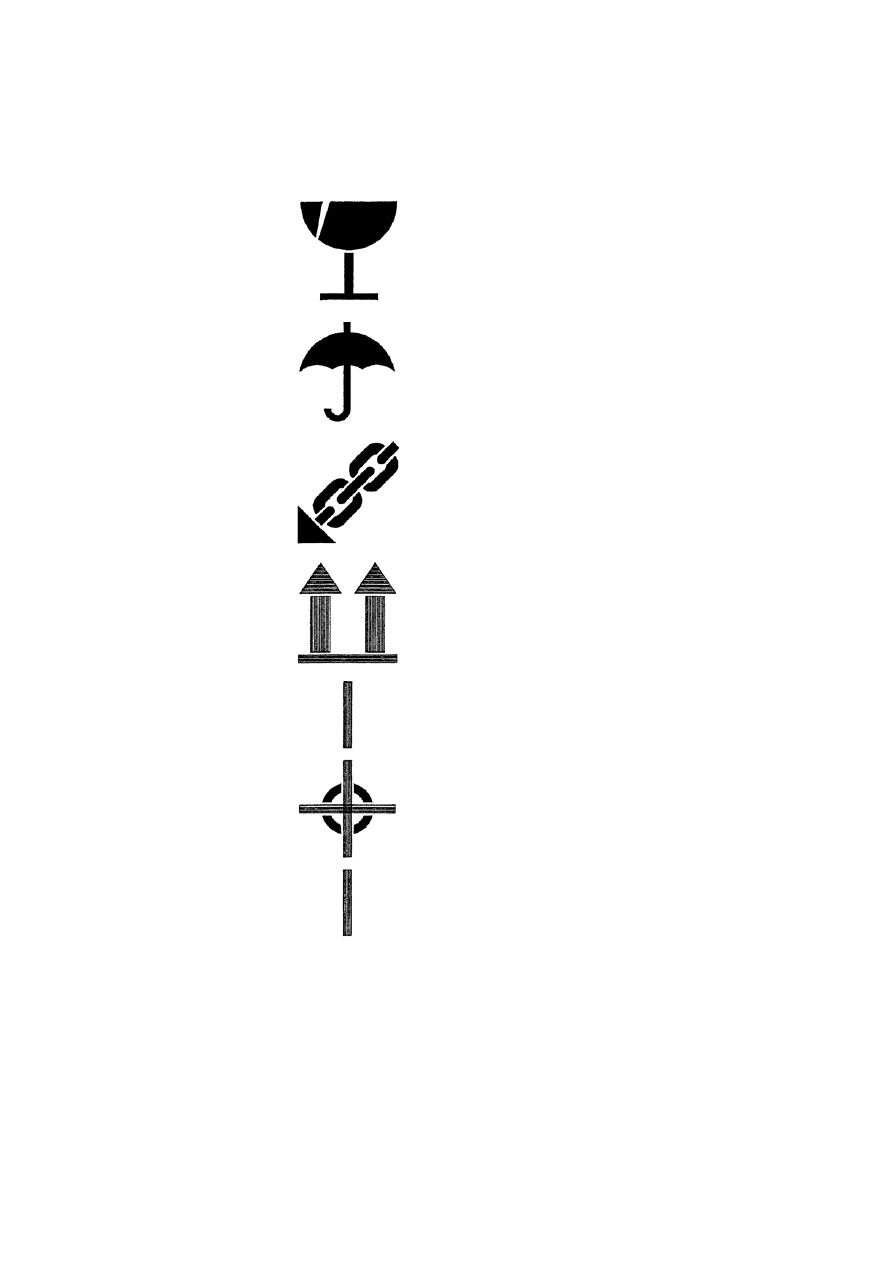

Маркировка



на



деревянном



ящике







Значение



символов

которыми



маркируются



деревянные



ящики

:



(1)

Легко



бьющийся



товар





(2)

Защищать



от



влаги





(3)

Положение



подвешивания

 (

зацепления

)



(4)

Верх





(5)

Центр



тяжести















4-2

4.3

Распаковка



станка





Настоящий



станок



упакован



в



оболочку

предохраняющую



от



коррозии

или



в



алюминиевую



фольгу

а



также



помещен



в



деревянный



ящик



или



ящик



из



другого



материала

Если



необходимо



извлечь



станок



из



деревянного



ящика

то



нужно



выполнить



следующие



шаги

.



(1)

Снять



полотно

закрывающее



ящик



сверху

.




(2)

Снять



деревянное



перекрытие



с



верхней



части



ящика



и



с



боков

.




(3)

Снять



оболочку

предохраняющую



от



коррозии





(4)

Снять



комплектующие



станка

.





(5)

См

рисунок



слева

чтобы



ослабить



и



вытащить

 4

комплекта



винтов



и



гаек

.




























4-3
