Токарно-винторезный станок Stalex модель: WM660, C6266A, CQ6280. Инструкция - часть 3
№ № детали
Наименование
Спецификация
К-во
41 C6266A-05-24
Двойная шестерня
Z28/28
2
42 GB/T276-1994
Шариковый подшипник с глубоким желобом
61905
5
43 C6266A-05-30
Двойная шестерня
Z28/18
1
44 GB/T276-1994
Шариковый подшипник с глубоким желобом
6004
2
45 C6266A-05-5I
Распорное кольцо II
3
46 C6266A-05-52
Распорное кольцо III
1
47 C6266A-05-37
Шестерня
Z29
1
48 GB894.1-86
Осевой бампер
30
1
49 C6266A-05-53
Распорная втулка I
1
50 GB/T30I-I995
Упорный шариковый подшипник
51106
2
51 C6266A-05-54
Амортизатор
1
52 GB/T276-I994
Шариковый подшипник с глубоким желобом
6006
1
53 FJ145-63
Войлочное кольцо
30
1
54 С6266А-05-55
Торцевая крышка II
1
55 GB1096-79
Плоская шпонка
8x25
2
56 C6266A-05-45
Вал VIII
1
57 GB6170-86
Гайка
M8
2
58 GB74-85
Винты
M8х25
2
59 C6266A-05-56
Регулировочный колпачок
1
60 C6266A-05-57
Регулировочная крышка
2
61 GBT276-I994
Шариковый подшипник с глубоким желобом
6205
5
62 C6266A-05-104
Распорное кольцо IV
2
63 C6266A-05-21
Шестерня
Z27
1
64 C6266A-05-22
Шестерня
Z41
1
65 C6266A-05-39
Вал II
1
66 C6266A-05-41
Вал IV
1
67 C6266A-05-25
Шестерня
Z21
1
68 C6266A-05-26
Шестерня
Z22
1
69 C6266A-05-59
Регулировочная гайка
1
70 C6266A-05-60
Регулировочная резьбовая втулка
1
71 C6266A-05-6I
Круглая гайка
1
72 C6266A-05-27
Шестерня
Z35
1
73 C6266A-05-28
Шестерня
Z33
1
74 C6266A-05-29
Шестерня
Z36
1
75 C6266A-05-32
Шестерня
Z15
1
76 GB 1099-79
Сегментная шпонка
6 x 9 x 22
1
77 C6266A-05-31
Двойная шестерня
Z45/Z35
1
78 C6266A-05-62
Распорное кольцо V
1
79 C6266A-05-63
Распорное кольцо VI
1
80 C6266A-05-64
Распорная втулка II
1
60
№
№ детали
Наименование
Спецификация
К-во
81
GB893.1-86
Перегородка
47
2
82
GB/T276-I994
Шариковый подшипник с глубоким желобом
61906
3
83
C6266A-05-35
Шестерня
Z41
1
84
C6266A-05-65
Распорная втулка III
1
85
C6266A-05-36
Шестерня
Z41
1
86
C6266A-05-44
Вал VII
1
87
C6266A-05-66
Торцевая крышка III
1
88
C6266A-05-67
Соединительная муфта стержня подачи
1
89
GB117-86
Конический штифт
8 x 40
2
90
C6266A-05-70
Торцевая крышка V
1
91
GB79-85
Винт
M10x20
1
92
GB3452.1-82
Резиновое кольцо
46,2х2,65
1
93
C6266A-05-69
Распорная втулка IV
1
94
C6266A-05-43
Вал VI
1
95
C6266A-05-34
Шестерня
Z30
1
96
C6266A-05-33
Двойная шестерня
Z48/Z28
1
97
C6266A-05-40
Вал III
1
98
C6266A-05-23
Двойная шестерня
Z28/Z30
1
99
C6266A-05-68
Торцевая крышка IV
1
100
C6266A-05-102
Пластина
1
101
C6266A-05-98
Ручка рычага
2
102
C6266A-05-93
Шестерня В рукоятки
1
103
C6266A-05-103
Пластина
1
104
C6266A-05-8I
Ограничительная шайба
1
105
GB894.I-86
Осевой бампер
28
1
106
GB3452.I-82
Резиновое кольцо
28x3.55
1
107
C6266A-05-79
Ось шестерни В
1
108
GB894.I-86
Осевой бампер
16
3
109
C.B 1096-79
Плоская шпонка
6x14
2
110
C6266A-05-80
Ось шестерни A
1
111
C6266A-05-07
Поворотный блок шестерни A
1
112
GB 119-86
Цилиндрический штифт
10x28
2
113
C6266A-05-17
Вилка трансмиссии I
4
114
C6266A-05-06
Поворотный блок шестерни В
1
115
GB 1096-79
Плоская шпонка
5x14
2
116
RUN6246-101070-1
Шайба
3
117
GB80-85
Штифт
M4x20
3
118
RUN6246-101088
Винт
3
119
RUN6246-102053-2
Маховичок
2
120
C6266A-05-97
Шкала
1
61
№
№ детали
Наименование
Спецификация
К-во
121
C6266A-05-95
Колесо
2
122
C6266A-05-75
Ограничительная шайба
2
123
C6266A-05-84
Вал переключения правой шестерни
1
124
GB1096-79
Плоская шпонка
4x12
1
125
GB3452.I-82
Резиновое кольцо
11,2x2,65
3
126
C6266A-05-85
Втулка вкладыша
1
127
C6266A-05-13
Большой кулачок
1
128
C6266A-05-72
Ролик I
3
129
GB 119-86
Цилиндрический штифт
6x18
2
130
C6266A-05-09
Кулиса II
1
131
GB 119-86
Цилиндрический штифт
10x22
3
132
C6266A-05-16
Вилка трансмиссии II
2
133
C6266A-05-08
Кулиса I
1
134
C6266A-05-10
Кулиса III
1
135
GB91-86
Шплинт
4x12
5
136
C6266A-05-86
Опорный вал II
1
137
C6266A-05-88
Опорный вал III
1
138
GB 119-86
Цилиндрический штифт
6x20
1
139
C6266A-05-89
Ролик II
1
140
GB 1096-79
Плоская шпонка
B5x28
2
141
GB827-86
Заклепка для шкалы
2x5
4
142
C6266A-05-87
Опорный вал I
1
143
C6266A-05-96
Шкала
1
144
GB819-85 *
Винт
M5x10
6
145
C6266A-05-74
Вал переключения левой шестерни
1
146
C6266A-05-76
Втулка вкладыша
1
147
C6266A-05-14
Малый кулачок
1
148
C6266A-05-18
Опорный вал V
1
149
GB 119-86
Цилиндрический штифт
6x28
1
150
C6266A-05-12
Кулиса В
1
151
C6266A-05-15
Переключатель
1
152
C6266A-05-19
Опорный вал
1
153
C6266A-05-11
Кулиса А
1
154
C6266A-05-73
Опорный вал IV
1
155
GB 119-86
Цилиндрический штифт
6x16
1
156
C6266A-05-71
Ролик III
1
157
GB 1096-79
Плоская шпонка
5x12
1
158
C6266A-05-58
Распорное кольцо IV
1
159
C6266A-05-94
Шестерня А рукоятки
1
62

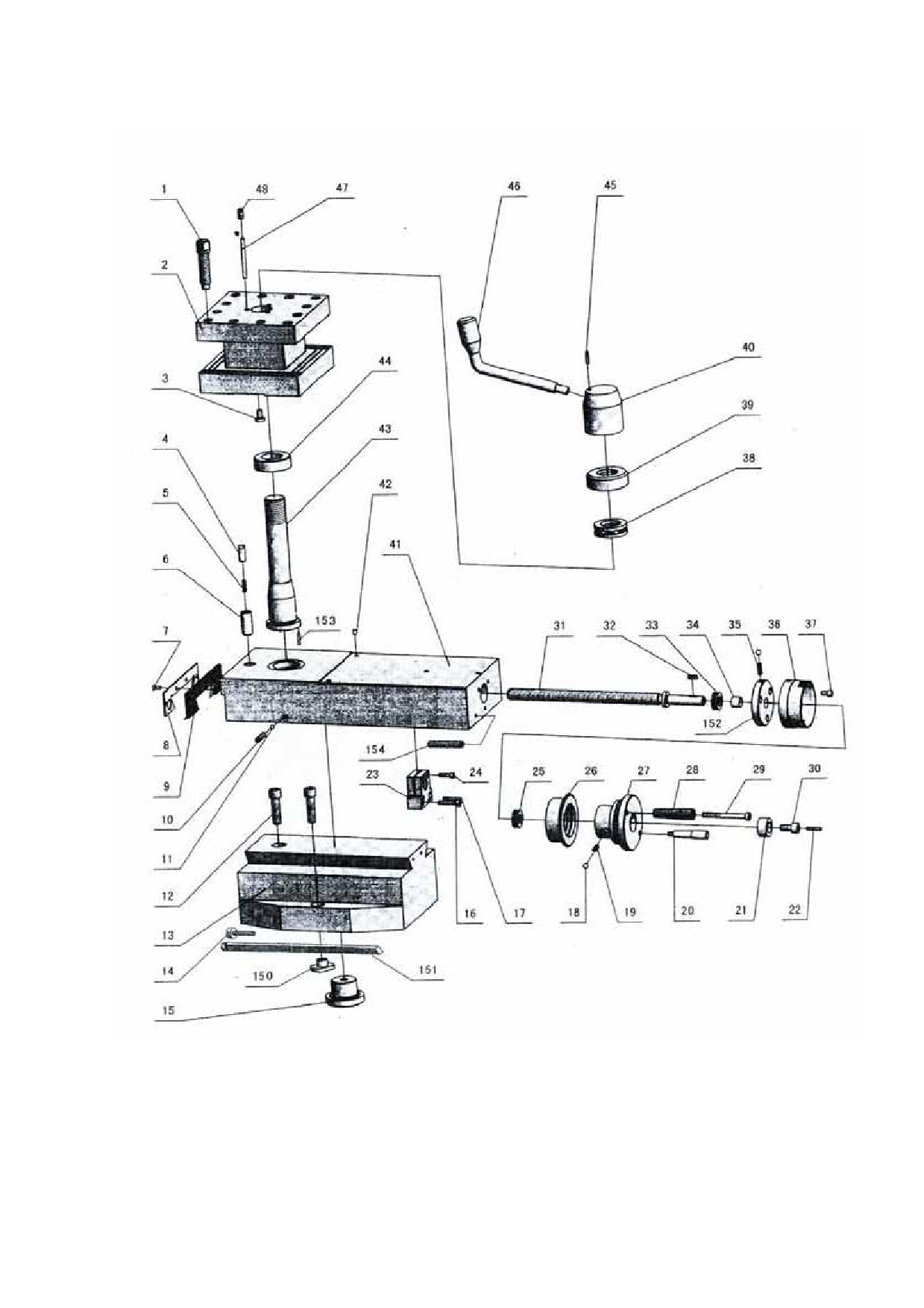

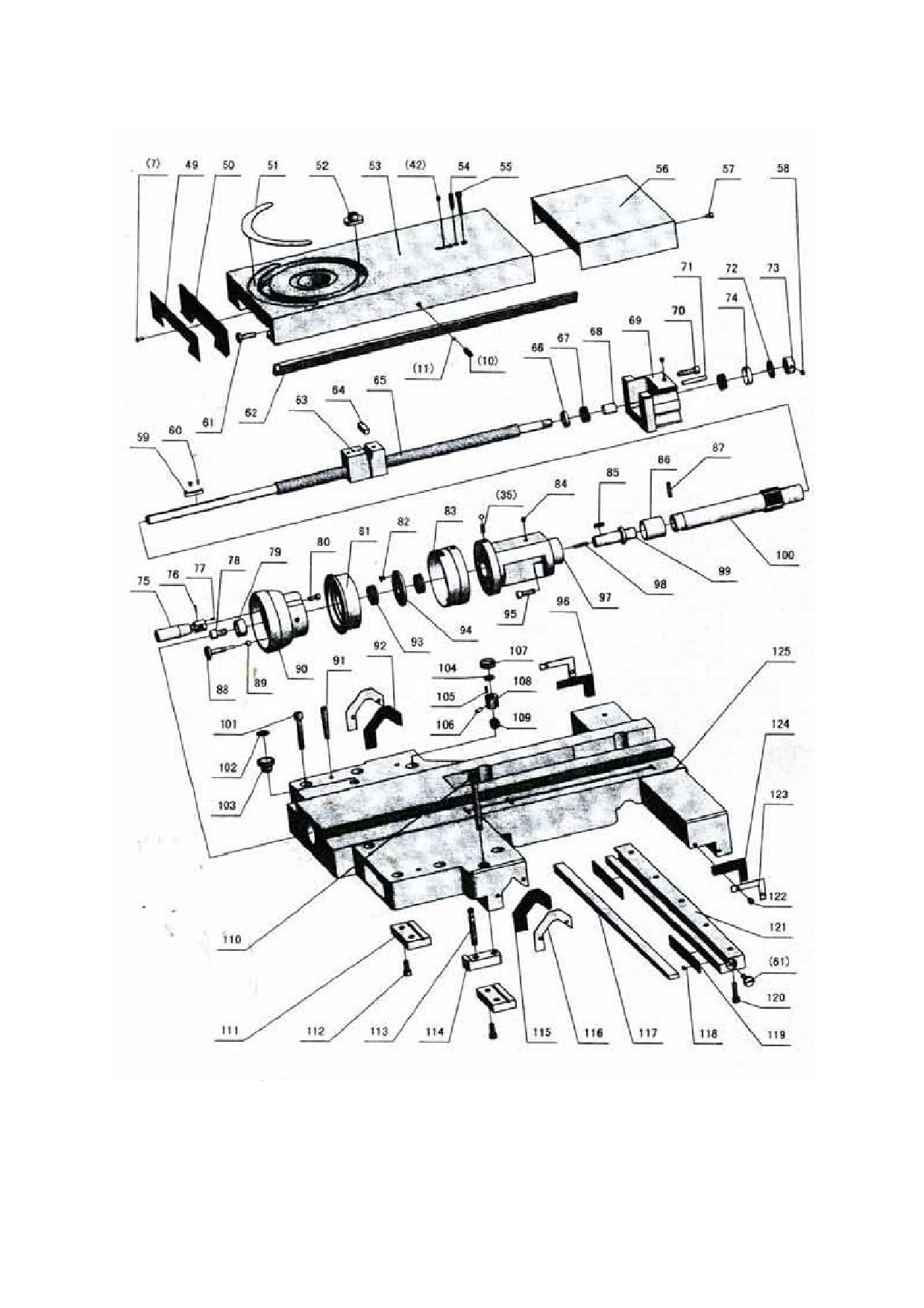

Седло
63
64
65
№
№ детали
Наименование
Спецификация
К-во
1
GB/T83
Винт
M16х65
12
2
C6266A-07-23
Прямоугольный резцедержатель
1
3
R.UN6246-103058-2
Регулировочный винт (плоского типа)
3
4
C6266A-07-39
Отскакивающий стерженек
1
5
GB/T 2089
Нажимная пружина
1x5x18
1
6
C6266A-07-71
Втулка позиционирования
1
7
GB/T 819
Винт
M5х12
8
8
C6266A-07-38
Прижимная пластина
1
9
C6266A07-37
Маслоотводное кольцо
1
10
GB/T 77
Винт
M8x30
1
11
GB/T 308
Стальной шарик
D6
2
12
GB/T 70
Винт
M12х45
3
13
C6266A-07-20
Механизм вращения (C6266A)
1
13
CQ6280-07-20
Механизм вращения (CQ6280)
1
14
RUN6246-103036
Регулировочный винт
1
15
RUN6141-103103
Центральная ось
1
16
GB/T 70
Винт
М6х30
2
17
GB/T 879
Штифт
D4х30
2
18
GBT 308
Стальной шарик
D8
10
19
GB2089
Пружина сжатия
1x6х15
3
20
CD6236-07-05
Рукоятка
1
21
C6266A-07-33
Прокладка
1
22
GB/T 78
Винт
M5х25
1
23
C6266A-07-47
Винт (метрический)
1
23
C6266A-07-47Y
Винт (дюймовый)
1
24
GB/T 70
Винт
M5х20
2
25
GB/T 301
Упорный шариковый подшипник
51102
1
26
C6266A-07-49
Градуированное кольцо (метрическое)
1
26
C6266A-07-49Y
Градуированное кольцо (дюймовое)
1
27
C6266A-07-51
Маховичок
1
28
CD6236-07-39
Корпус рукоятки
1
29
CD6236-07-40
Винт
1
30
C6266A-07-32
Стопорный винт
1
31
C6266A-07-46
Малый ходовой винт (метрический)
1
31
C6266A-07-46Y
Малый ходовой винт (дюймовый)
1
32
GB/T 1096
Шпонка
3х18
1
33
GB/T 301
Упорный шариковый подшипник
51102
1
34
Маслоудерживающий подшипник
d15xD17х13
1
35
GB2089
Пружина сжатия
1x6x12
2
36
C6266A-07-50
Градуированная втулка (метрическая)
1
66
№
№ детали
Спецификация
К-во
36
C6266A-07-50Y
Градуированная втулка (дюймовая)
1
37
GBT 70
Винт
M6х12
3
38
GBT 301
Упорный шариковый подшипник
51206
1
39
С6266А-07-42
Регулировочная прокладка
1
40
C6266A-07-43
Зажимная гайка
1
1
41
C6266A-07-22
Каретка револьверной головки (плоского типа)
1
41
C6266A-07-22-1
Каретка револьверной головки (T-образного типа)
1
41
C6266A-07-22-2
Каретка револьверной головки (T-образного типа)
M12х16
2
41
GB80-85
Винт (T-образного типа)
D=6
7
42
GBT 1155
Масленка 6
1
43
C6266A-07-45
Центральная ось (плоского типа)
1
43
C6266A-07-45-1
Центральная ось (T-образного типа)
1
44
C6266A-07-40
Втулка (плоского типа)
1
C6266A-07-41
Втулка (плоского типа)
D4х20
1
45
GBT 119
Цилиндрический штифт
1
46
C6266A-07-24
Рукоятка резцедержателя
3
47
C6266A-07-44
Вал (плоского типа)
M8xl6
3
48
GB77
Винт (плоского типа)
1
49
C6266A-07-27
Прижимная пластина
1
50
C6266A-07-26
Маслоотводное кольцо
1
51
C6266A-07-62
Шкала
3
52
C6266A-07-19
Пазовая гайка
1
53
C6266A-07-04
Поперечный суппорт (C6266A)
1
53
CQ6280-07-77
Поперечный суппорт (CQ6280)
M8х30
1
54
GBT 79
Винт
M6х35
3
55
GBT 70
Винт
1
56
C6266A-07-63
Защитная крышка (C6266A)
1
56
CQ6280-07-78
Защитная крышка (CQ6280)
M5х8
3
57
GBT 70
Винт
M6х8
3
1
58
GBT 80
Винт
М3х5
2
59
C6266A-07-18
Шпонка с головкой
4
60
GB13806A
Винт
1
61
RUN6246-103036
Регулировочный винт
1
62
C6266A-07-72
Направляющая поперечного суппорта (C6266A)
1
62
С6266Л-07-79
Направляющая поперечного суппорта (CQ6280)
1
63
C6266A-07-16
Винт (метрический)
1
63
C6266A-07-16Y
Винт (дюймовый)
1
64
C6266A-07-15
Регулировочный клин
65
C6266A-07-06
Средний ходовой винт (метрический)
65
C6266A-07-06Y
Средний ходовой винт (дюймовый)
1
67
№
№ детали
Наименование
Спецификация
К-во
65
CQ6280-07-06
Средний ходовой винт (C Q6280, метрический)
1
65
CQ6280-07-06Y
Средний ходовой винт (CQ6280, дюймовый)
1
66
C6266A-07-14
Прокладка
1
67
GB/T 4663
Цилиндрический ролик
81102
2
68
Маслоудерживающий подшипник
dl5хD17х22
1
69
C6266A-07-05
Кронштейн задней опоры (C6266A)
1
69
CQ6280-07-05
Кронштейн задней опоры (CQ6280)
1
70
GB/T 70
Винт
M8х30
4
71
GBT 118
Штифт
D6х45
2
72
C6266A-07-08
Прокладка
1
73
C6266A-07-07
Колпачковая гайка
M15х1,5
1
74
C6266A-07-13
Корпус
1
75
C6266A-07-36A
Рукоятка модуля
1
76
GBT 119
Цилиндрический штифт
D3х12
1
77
GBT 879
Штифт
D3х10
1
78
C6266A-07-32
Стопорный винт
1
79
C6266A-07-33
Прокладка
1
80
GBT 70
Винт
M6х16
1
81
C6266A-07-30
Градуированное кольцо (метрическое)
1
81
C6266A-07-30Y
Градуированное кольцо (дюймовое)
1
82
GBT68
Винт M5х8
M5х8
3
83
C6266A-07-31
Градуированная втулка (метрическая)
1
83
C6266A-07-31Y
Градуированная втулка (дюймовая)
1
84
GBT 1155
Масленка 6
D=6
1
85
GB1096-79
Шпонка
5х18
1
86
Маслоудерживающий подшипник
d32хD36х35
2
87
GBT 119
Цилиндрический штифт
D6х30
1
88
C6266A-07-35
Стопорный винт
1
89
GBT 308
Стальной шарик
D6
2
90
C6266A-07-34A
Маховичок
1
91
GB/T 118
Штифт
D8х60
2
92
C6266A-07-61
Маслоотводная планка
1
93
GBT 301
Упорный шариковый подшипник
51104
2
94
C6266A-07-28
Дефлекторный лист
1
95
GBT 70
Винт
M8*25
2
96
C6266A-07-02
Маслоотводная планка
1
97
C6266A-07-57
Маховичок (C6266A)
1
97
CQ6280-07-57
Маховичок (CQ6280)
1
98
GBT 78
Винт
M5х25
1
99
С6266А-07-29-2
Шестерня
1
68
№
№ детали
Наименование
Спецификация
К-во
100
1C6266A-07-29-1
Корпус (C6266A)
1
100
CQ6280-07-29-1
Корпус (CQ6280)
1
101
GBT70
Винт
М10х60
5
102
RU N6246-103031-1
Шкала
1
103
RU N6246-103031
Масляная пробка
1
104
GB1992AI
Тарельчатая пружина
18х9,2х1х1,4
4
105
GBT 119
Цилиндрический штифт
D3x12
1
106
GBT 119
Цилиндрический штифт
D6x14
1
107
C6266A-07-55
Колпак (C6266A)
2
107
CQ6280-07-55
Колпак (CQ6280)
2
108
C6266A-07-56
Разгрузочный кронштейн
2
109
GB2 78-89
Шариковый подшипник
80016
2
110
RUN6246-103077
Стопорный винт
1
111
C6266A-07-60
Передняя нажимная пластина
2
112
GB70-85
Установочный винт
M8x25
4
113
C6266A-07-53
Болт
1
114
C6266A-07-52
Стопорный блок седла
1
115
C6266A-07-59
Винт
1
116
C6266A-07-58
Прижимная пластина
2
117
C6266A-07-12
Задняя прижимная планка
1
118
C.B/T68
Винт
M4x6
3
119
RUN6I4I-103016-1
Перегородка
2
120
GBT 70
Винт
M8x30
5
121
C6266A-07-10
Винты задней прижимной
1
122
GBT 818
планки
M15x12
12
123
С6266А-07-01
Маслоотводная планка
2
124
C6266A-07-09
Маслоотводная планка
1
125
C6266A-07-03
Поперечный суппорт (C6266A)
1
125
CQ6280-07-03
Поперечный суппорт (CQ6280)
1
126
GB/T70
Винт
M5x12
2
127
GB/T68
Винт
M5x10
2
128
RUN6246-103065
Пружина
1
129
GBT 1235
Уплотнительное кольцо
13x1,9
1
130
RUN6246-103064
Шток поршня
1
131
C6266A-07-66
Корпус насоса
1
132
GB308-S4
Стальной шарик
Ø5
2
133
CB2089-80
Пружина
0,5х4,5х16
1
134
GB 1235-76
Уплотнительное кольцо
1,6х2,4
1
135
RUN6246-103070
Масляная пробка
1
136
RUN6246-103067
Пробка
1
69
№
№ детали
Наименование
Спецификация
Кол-во
137
С6266А-07-65
Пластина
1
138
С6266А-07-64
Нижняя панель
1
139
GB1235-76
Уплотнительное кольцо
32x3,1
1
140
JC1
Фитинг
Z1/8"хØ6
1
141
C6266A-07-73
Латунная трубка
Ø6х280
1
142
RUN6246-103071
Фитинг
1
143
RUN6246-103072
Гайка
1
144
RUN6246-103073-2
Втулка
1
145
RUN6246-103073-1
Односторонний клапан
1
146
C6266A-07-81
Трубка
1
147
JC1
Фитинг
Z1/8"хØ4
3
150
C6266A-07-19
Пазовая гайка
3
151
C6266A-07-25
Направляющая
1
152
C6266A-07-48
Кронштейн ходового винта
1
153
GB/T 879
Штифт
D2,5х14
1
154
GB77
Винт
M8х40
1
70

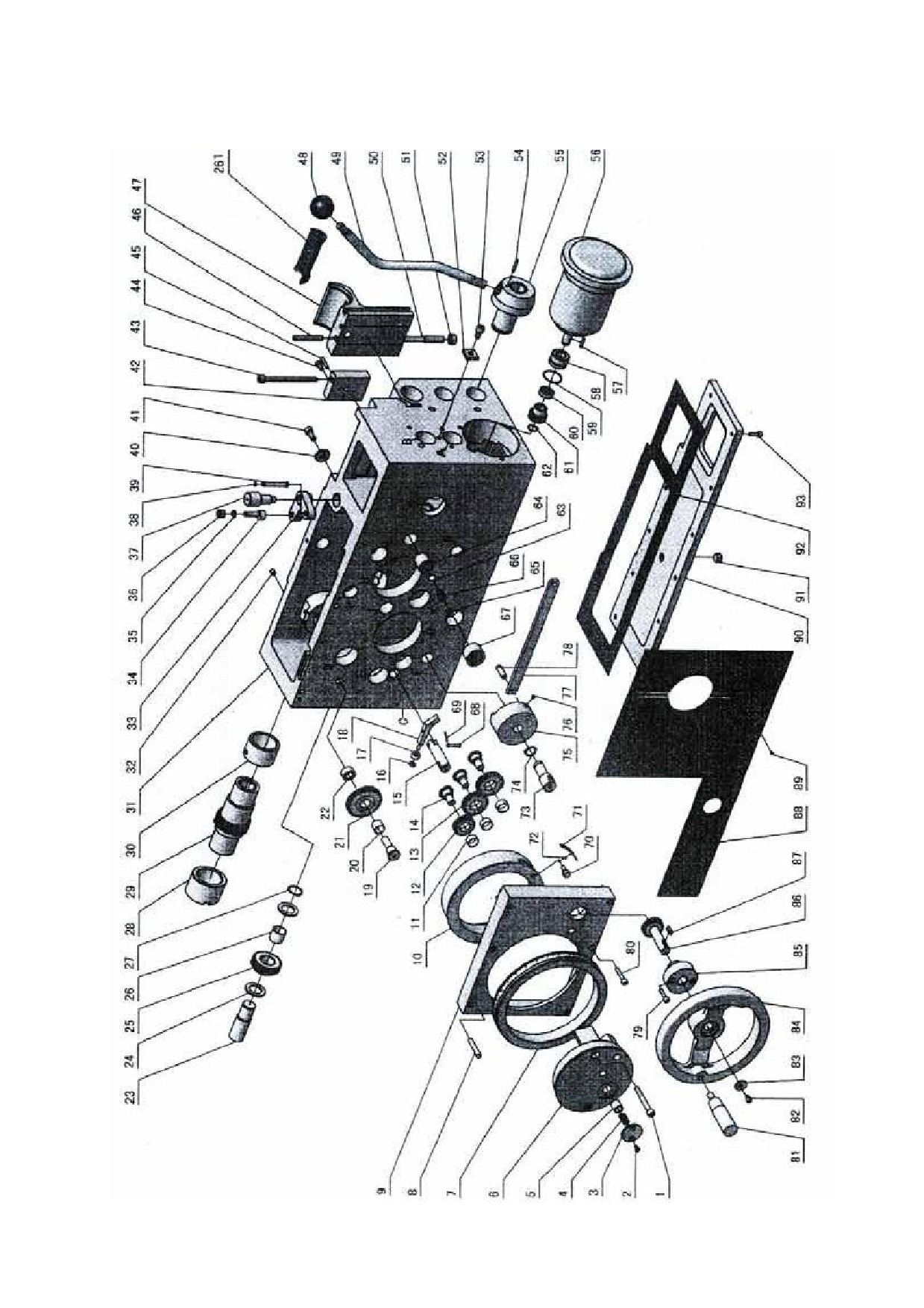

Фартук
71
72
73
74
75
76
№
№ детали
Наименование
Спецификация
К-во
1
GB70-85
Винт
M8х65
2
2
GB68-85
Винт
2
3
C6266A-06-040
Торцевая крышка
1
4
C6266A-06-038
Нажимная пружина
1
5
C6266A-06-039
Верхняя крышка
1
6
C6266A-06-17I
Эксцентриковый диск
1
7
C6266A-06-030
Градуированное кольцо (метрическое)
1
C6266A-06-172
Пластина (метрическая)
1
7
C6266A-06-030Y
Градуированное кольцо (дюймовое)
1
C6266A-06-172Y
Пластина (дюймовая)
1
8
GB119-86
Цилиндрический штифт типа А
8x45
2
9
C6266A-06-170
Крышка
1
10
C6266A-06-031
Шестерня внутреннего зацепления
1
11
SF-l(DU)
Смазочная шестерня
C/SF1810
1
12
С6266Л-06-166
Шестерня
M1.5. Z29
2
13
C6266A-06-167
Шестерня
M1.5. Z24
1
14
C6266A-06-165
Вал
3
15
C6266A-06-026
Вал
1
16
GB95-85
Шайба
6
1
17
C6266A-06-024
Шарик
1
18
C6266A-06-023
Вилка трансмиссии
1
19
C6266A-06-046
Вал
1
20
SF-l(DU)
Смазочная шестерня
C/SF1615
1
21
C6266A-06-047
Шестерня
1
22
C6266A-06-045
Распорное кольцо
1
23
C6266A-06-102
Вал
1
24
C6266A-06-056
Распорное кольцо
6
25
C6266A-06-103
Шестерня
1
26
SF-l(DU)
Смазочная шестерня
C/SF2220
1
27
GB894.1-86
Стопорное кольцо для вала
22
3
28
C6266A-06-104
Корпус
1
29
C6266A-06-105
Шестерня
1
30
C6266A-06-106
Корпус
1
31
C6266A-06-001
Корпус фартука
1
32
GB80-85
Винт
M8х10
2
33
C6266A-06-081
Вилка трансмиссии
1
34
С6266А-06-082
Эксцентриковый штифт
1
35
GB93-76
Шайба
8
1
36
GB6171-86
Шестигранная гайка типа 1
M8х1
1
37
C6266A-06-083
Палец
1
77
№
№ детали
Наименование
Спецификация
К-во
38
GB894.1-86
1
Стопорное кольцо для вала
39
C6266A-06-138
Штифт
1
40
C6266A-06-005
Нажимное кольцо
2
Винт
M8x20
7
41
GB70-85
42
C6266A-06-125
Ограничительный блок
1
M8x100
1
43
GB70-85
Винт
44
GB70-85
Винт
M6х14
2
5x24
2
45
08879-86
Штифт
8x55
1
46
GBJ19-86
Цилиндрический штифт типа А
47
C6266A-06-123
Опора гайки
1
M12x40
1
48
HY8311.1.A
Шарик рукоятки
Рычаг рукоятки
1
49
C6266A-06- 147
50
C6266A-06-122
Винт
1
51
0841-86
Шестигранная гайка типа 1
M1O
1
Перегородка
1
52
C6266A-06-088
53
0870-85
Винт
M8xl4
1
54
OB879-86
Штифт
5x24
1
55
C6266A-06-149
Блок рукоятки
1
56
YS
Двигатель
YSS2-5634
1
57
081096-79
Шпонка
C4x18
1
58
C6266A-06-090
Корпус
1
59
GB/T3452.1 -1992
Уплотнительное кольцо
28xJ80
1
Масляное уплотнение
FB15x2Sx7
1
60
GB/T13871-1992
61
C6266A-06-091
Шестерни
1
62
GB894.1-86
Стопорное кольцо для вала
14
1
Ø 10
1
63
GB308-89
Стальной шарик
64
C6266A-06-155
Корпус
1
65
0877-85
Винт
M12x8
1
C6266A-06-120
Нажимная пружина
2
66
Указатель масла
20
1
67
R51-5A
68
C6266A-06-022
Штифт
1
69
GB91-86
Штифт
2х10
1
70
C6266A-06-048
Ручной винт
1
Пластинчатая пружина
1
71
C6266A-06-049
72
GB308-89
Стальной шарик
Ø4
2
73
C6266A-06-027
Вал
1
74
08894.1-86
Стопорное кольцо для вала
17
1
75
C6266A-06-025
Кулачок
1
76
GB77-85
Винт
M5х4
1
77
C6266A-06-142
Коромысло
1
78
№
№ детали
Наименование
Спецификация
К-во
78
С6266А-06-128
Штифт
1
79
GB70-85
Винт
M6х25
2
80
GB70-85
Винт
M6х35
6
81
GB4141.5-84
Рукоятка
M10
1
82
GB65-85
Винт
M6х8
1
83
C6266A-06-035
Шайба
1
84
C6266A-06-034
Маховичок
1
85
C6266A-06-169
Корпус
1
86
C6266A-06-I68
Шестерня
1
87
GB1096-79
Шпонка
5x18
1
88
C6266A-06-162
Табличка фартука
1
89
GB827-86
Заклепка для шкалы
2,5x6
10
90
C6266A-06-151
Нижняя пластина фартука
1
91
GB77-85
Винт
M16xl0
1
92
C6266A-06-150
Бумажная шайба
1
93
GB70-85
Винт
M6xl6
1
94
C6266A-06-073
Вал
12
95
C6266A-06-077
Штифт с круглой головкой
1
96
C6266A-06-078
Штифт
1
97
GB91-86
Шплинт
2x10
1
98
C6266A-06-076
Нажимная пружина
1
99
GB 1096-79
Шпонка
6x40
1
100
C6266A-06-072
Сферический штифт
1
101
GB6171-86
Шестигранная гайка типа
M8xl
1
102
C6266A-06-074
Корпус
1
103
C6266A-06-065A
Колпак рукоятки
1
104
С6266А-06-066А
Блок рукоятки
1
105
C6266A-06-067
Ручка рычага
1
106
С6266А-06-068
Пылезащитная крышка
1
107
С6266А-06-069
Крестовая крышка
1
108
GB6171-86
Шестигранная гайка типа 1
MI4xJ.5
1
109
GB93-87
Пружинная шайба
14
1
110
GB119-86
Цилиндрический штифт типа А
5x20
2
111
C6266A-06-071
Кожух
1
112
C6266A-06-070
Блок рукоятки
1
113
GB119-86
Цилиндрический штифт типа А
10x50
1
114
GB78-85
Винт
M5x12
1
115
C6266A-06-085
Корпус
1
116
GB 1096-79
Шпонка
5x20
1
117
C6266A-06-087
Вал
1
79
№
№ детали
Наименование
Спецификация
К-во
118
GB894.1-86
Стопорное кольцо для вала
25
1
119
C6266A-06-086
Корпус
1
120
GB117-86
Конический штифт типа А
6x30
1
121
GB77-85
Винт
M6х6
1
122
C6266A-06-089
Муфта
1
123
C6266A-06-084
Эксцентрик
1
124
GB70-85
Винт
M8х20
2
125
GB70-85
Винт
M6х16
4
126
C6266A-06-098

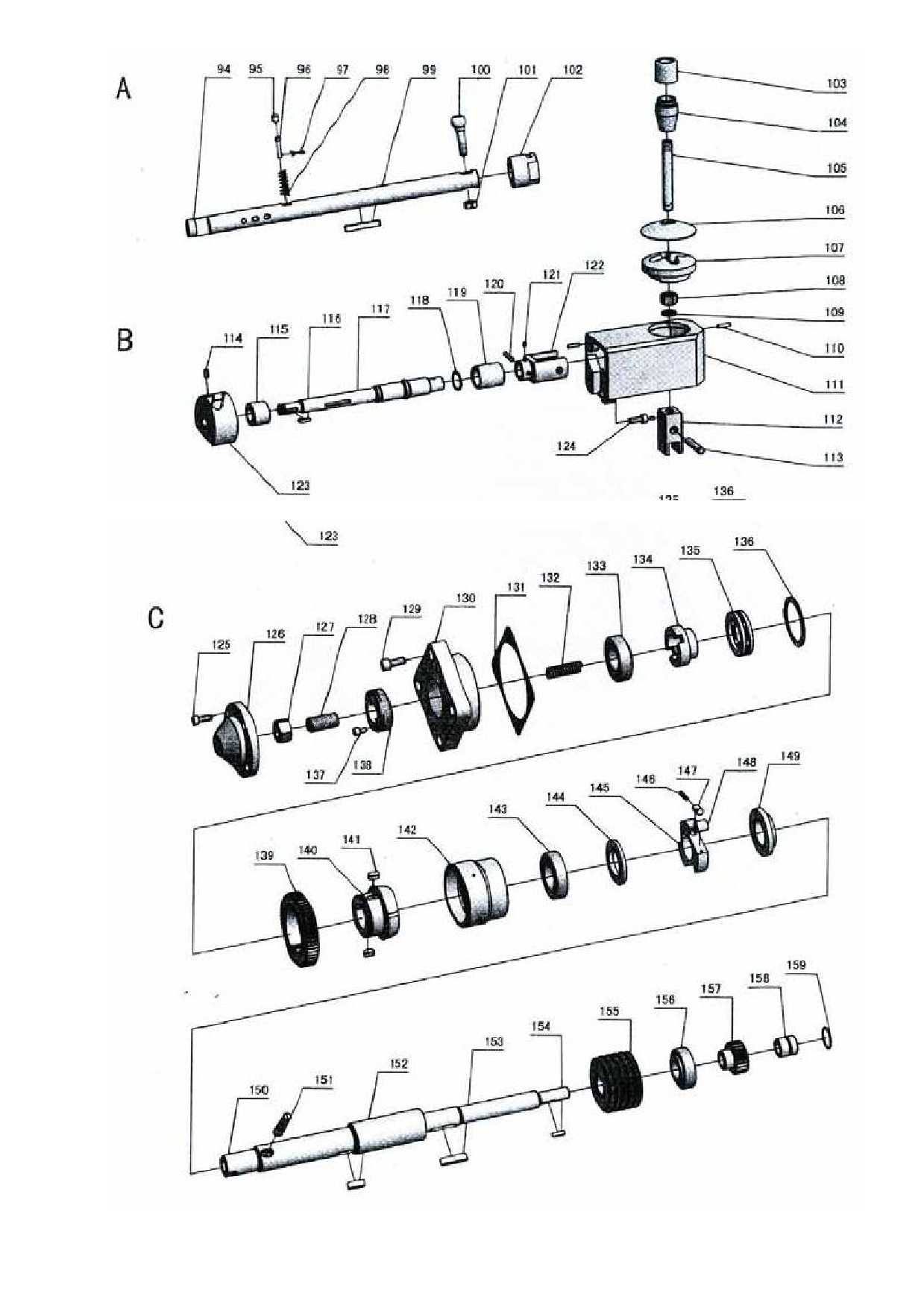

Крышка
1
127
GB6171-86
Шестигранная гайка типа 1
M16х1,5
1
128
GB77-85
Винт
M16х35
1
129
GB70-85
Винт
M8х20
4
130
C6266A-06-097
Крышка подшипника
1
131
C6266A-06-I01
Бумажная шайба
1
132
C6266A-06-108
Нажимная пружина
1
133
GB/T 297-94
Конический роликовый подшипник
30205
1
134
C6266A-06-109
Корпус
1
135
GB/T 301-1995
Упорный шариковый подшипник
51107
1
136
GB894.1-86
Стопорное кольцо для вала
50
1
137
GB 70-85
Винт
M5х10
2
138
С6266А-06-ЮО
Гайка
1
139
C6266A-06-096
Шестерня
1
140
C6266A-06-110
Конусная фрикционная муфта
1
141
GB 1096-79
Шпонка
6x12
2
142
C6266A-06-095
Муфта сцепления
1
143
GB/T 292-94
Радиально-упорный подшипник
7006AC
1
144
C6266A-06-094
Распорное кольцо
1
145
C6266A-06-114
Звездообразный корпус
1
146
C6266A-06-116
Нажимная пружина
3
147
C6266A-06-115
Переходная муфта
3
148
GB309-78
Короткий цилиндрический ролик
12x12
3
149
C6266A-06-093
Распорное кольцо
1
150
C6266A-06-112
Вал
1
151
C6266A-06-107
Упор
1
152
GB 1096-79
Шпонка
8x22
1
153
GB 1096-79
Шпонка
8x32
1
154
GB 1096-79
Шпонка
4x16
1
155
C6266A-06-092
Червяк
1
156
GB/T 297-94
Конический роликовый подшипник
30204
1
157
C6266A-06-111
Вал
1
80
№
№ детали
Наименование
Спецификация
К-во

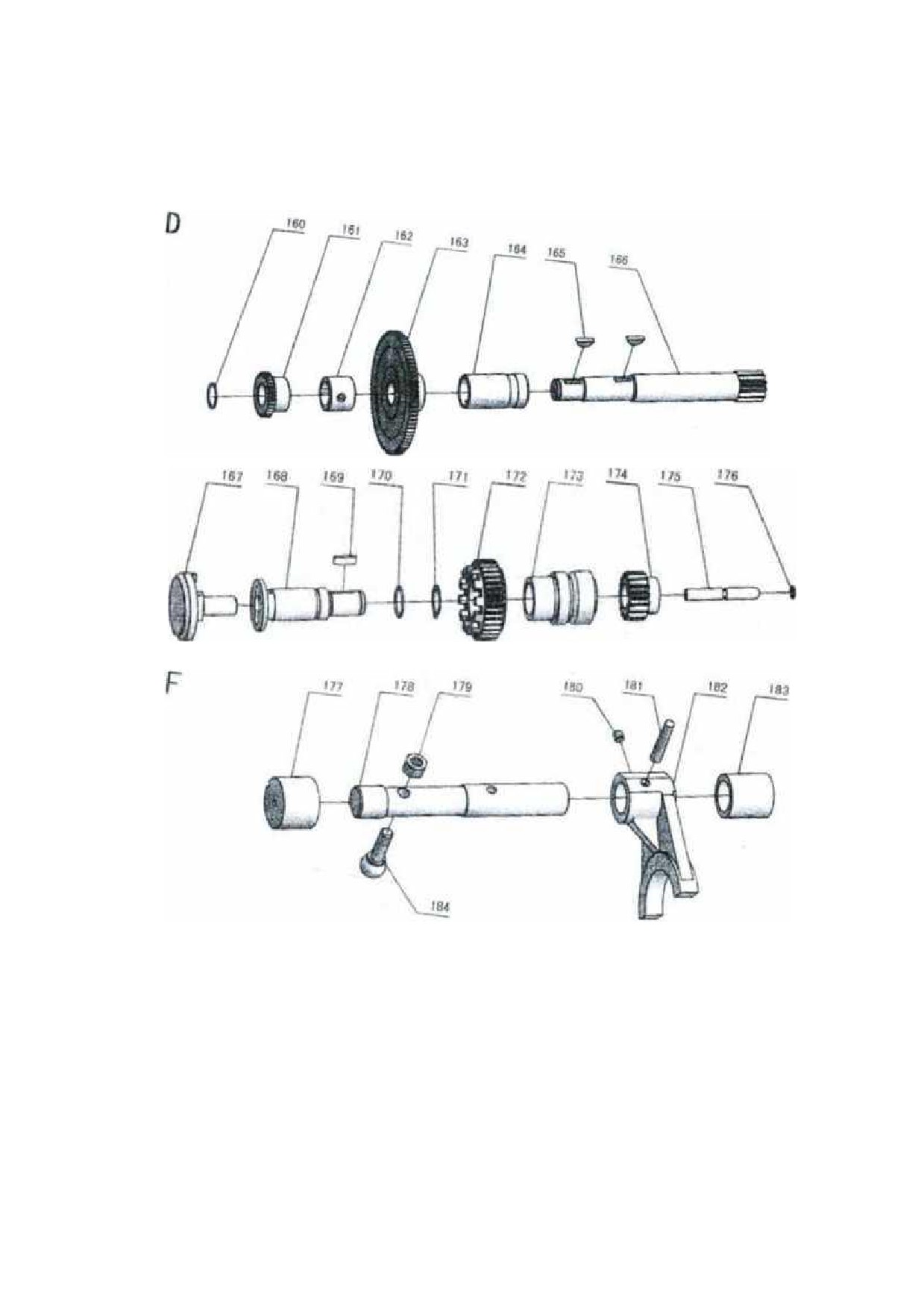

158
C6266A-06-113
Торцевая крышка
1
159
GB/T 3452,1-1992
Уплотнительное кольцо
18х1,80
1
160
GB894.1-86
Стопорное кольцо для вала
25
1
161
C6266A-06-044
Шестерня
1
162
C6266A-06-018
Корпус
1
163
C6266A-06-017
Шестерня
1
164
C6266A-06-016
Корпус
1
165
GB 1099-79
Сегментная шпонка
6х9х22
2
166
C6266A-06-0I5
Шестерня
1
167
C6266A-06-041
Муфта
1
168
C6266A-06-020
Вал
1
169
GB 1096-79
Шпонка
5х16
1
170
GB/T 3452,1-1992
Уплотнительное кольцо
18х1,80
1
171
GB894.1-86
Стопорное кольцо для вала
17
1
172
C6266A-06-042
Шестерня
1
173
C6266A-06-043
Корпус
1
174
C6266A-06-021
Шестерня
1
175
C6266A-06-019
Оправка
1
176
GB/T 3452,1-1992
Уплотнительное кольцо
4,5х1,80
1
177
C6266A-06-145
Торцевая крышка
1
178
C6266A-06-141
Вал
1
179
GB4I-86
Шестигранная гайка типа 1
М8
1
180
GB77-85
Винт
М6х6
2
181
GB 117-86
Конический штифт типа А
6х35
2
182
C6266A-06-079
Вилка трансмиссии
1
183
C6266A-06-137
Корпус
2
184
C6266A-06-144
Шаровая цапфа
1
185
GB77-85
Винт
М6х8
8

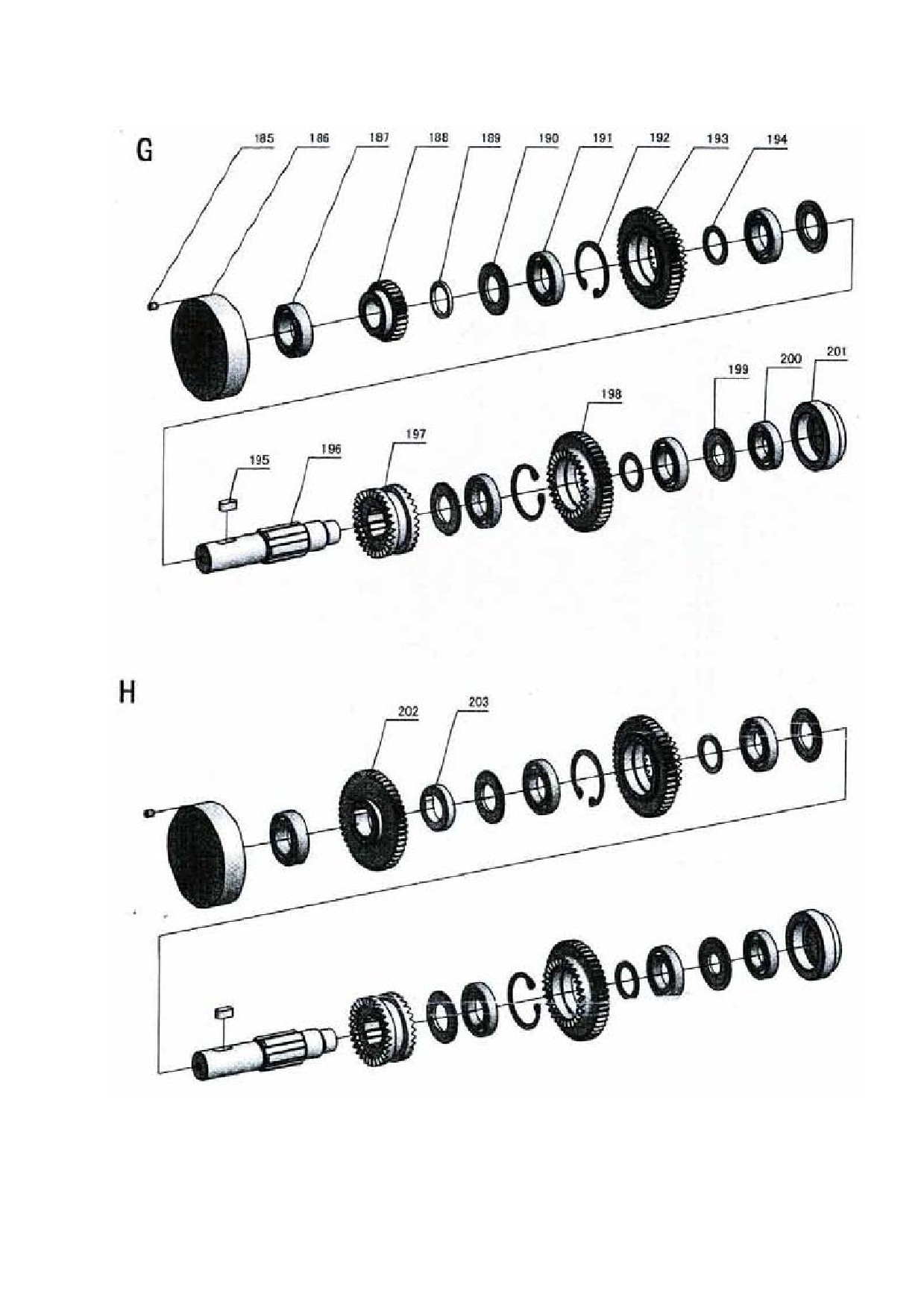

186
C6266A-06-051
Опорная втулка
2
187
GB/T 278-89
Шариковый подшипник с глубоким желобом
80105
2
188
C6266A-06-050
Шестерня
1
189
С6266Л-06-063
Распорное кольцо
1
190
C6266A-06-163
Распорное кольцо
6
191
GB/T 278-89
Шариковый подшипник
80105
8
192
GB 893,2-86
Стопорное кольцо
47
4
193
C6266A-06-060
Шестерня
2
194
C6266A-06-164
Распорное кольцо
4
195
GB 1096-79
Шпонка
8х16
2
196
C6266A-06-058
Вал
2
197
C6266A-06-014
Муфта
2
81
№
№ детали
Наименование
Спецификация
К-во
198
C6266A-06-003
Шестерня
2
199
C6266A-06-013
Распорное кольцо
2
200
GBT 278-89
Шариковый подшипник
80104
2
201
C6266A-06-004
Опорная втулка
2
202
C6266A-06-O59
Шестерня
1
203
C6266A-06-O64
Распорное кольцо
1

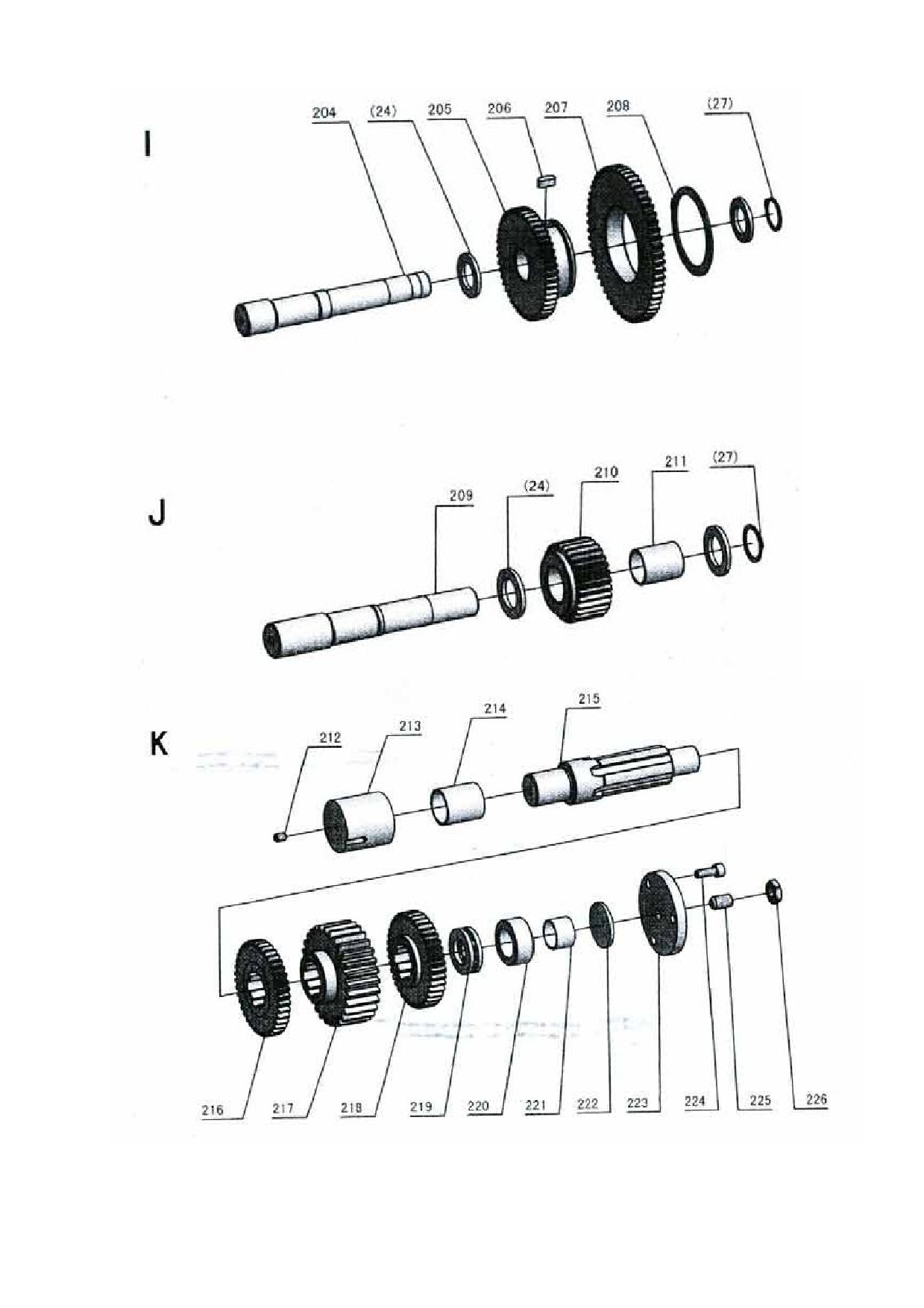

204
C6266A-06-O02
Вал
1
205
C6266A-06-O61
Шестерня
1
206
GB1096-79
Шпонка
6х14
1
207
C6266A-06-062
Шестерня
1
208
GB894.1-86
60
1
Стопорное кольцо для вала
209
C6266A-06-006
1
Вал
210
C6266A-06-O57
1
Шестерня
211
SF-1 (DU)
C/SF2230
1
Смазочный подшипник
212
GB77-85
М6х8
1
Винт
213
C6266A-06-052
1
Торцевая крышка
214
SF-1 (DU)
C/SF2530
1
Смазочный подшипник
215
C6266A-06-053
1
Вал
216
C6266A-06-054
1
Шестерня
217
C6266A-06-055
1
Косозубая шестерня
218
C6266A-06-011
1
Шестерня
219
GB/T 301 1995
51104
1
Упорный шариковый подшипник
220
C6266A-06-0I0
1
Корпус
221
SF-1 (DU)
C/SF2015
1
Подшипник
222
С6266А-06-009
1
Прокладка
223
C6266A-06-007
1
Фланец
224
GB70-85
M6[16
1
Винт
225
C6266A-O6-008
1
Винт
226
GB 6173-86
M10[1
1
Тонкая гайка

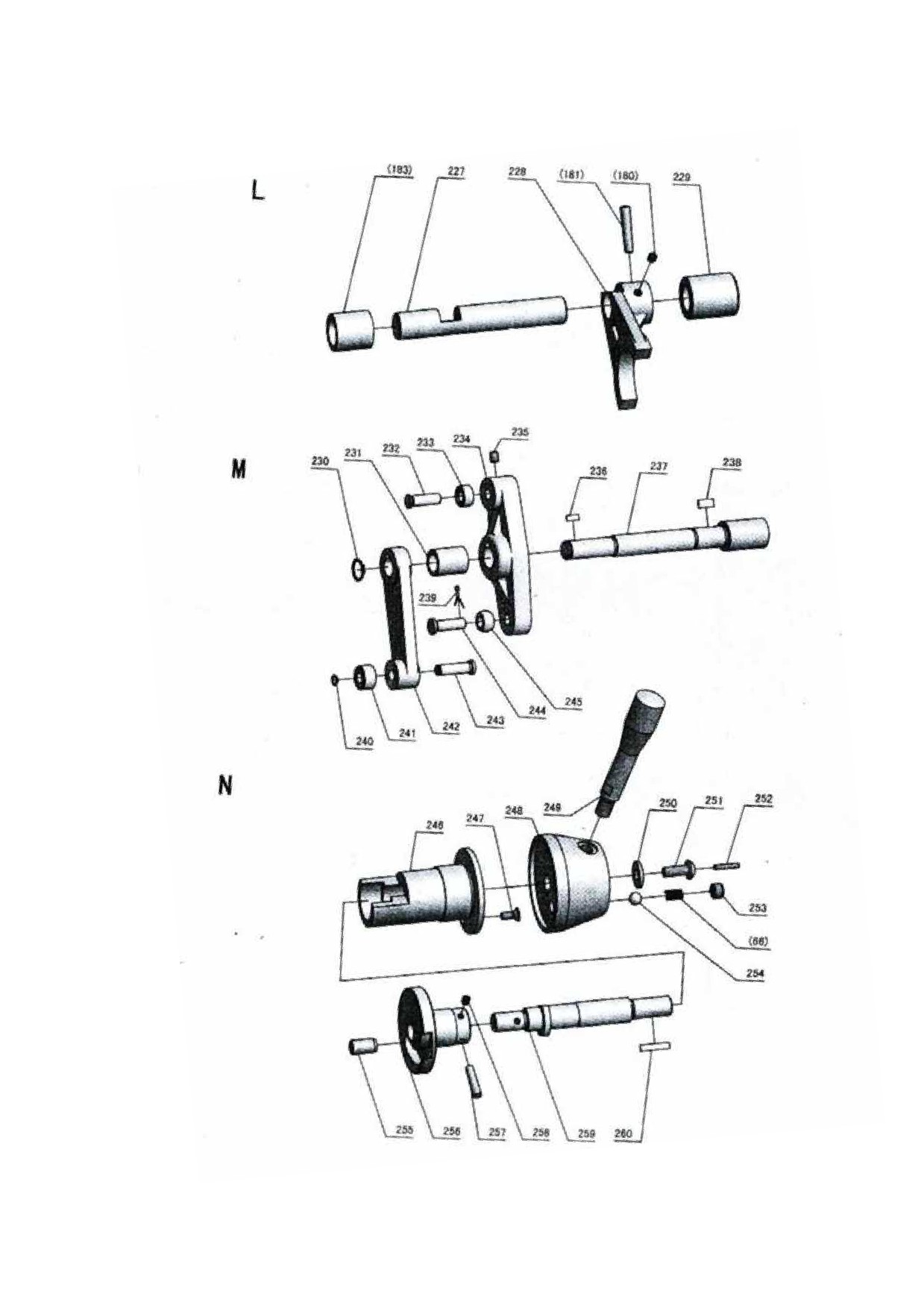

227
C6266A-06-140
1
Вилка трансмиссии
228
C6266A-06-080
:
Торцевая крышка
229
C6266A-06-126
2
Стопорное кольцо для вала
230
GB894.1-86
14
1
Корпус
231
C6266A-06-133
1
Штифт
232
C6266A-06-128
1
Шарик
233
C6266A-06-127
1
Стержень переключения
234
C6266A-06-129
1
Винт
235
GB77-85
M6x8
1
Шпонка
236
GB1096-79
4x10
1
237
C6266A-06-130
Вал
1
82
№
№ детали
Наименование
Спецификация
К-во
238
GB1096-79
Шпонка
5х12
1
239
GB91-86
Шплинт
2х10
1
240
GB894.1-86
Стопорное кольцо для вала
6
1
241
C6266A-06-136
Валковая головка
1
242
C6266A-06-134
Кулиса
1
243
C6266A-06-135
Штифт
1
244
C6266A-06-132
Штифт
1
245
C6266A-06-131
Валковая головка
1
246
C6266A-06-121
Корпус
1
247
GB68-85
Винт
M6х14
3
248
C6266A-06-119
Блок рукоятки
1
249
C6266A-04-I42
Рычаг
1
250
RUN6246-101070-1
Шайба
1
251
RUN6246-101088
Винт с круглой головкой
1
252
GB77-85
Винт
M4x20
1
253
GB77-85
Винт
M12х8
1
254
GB308-89
Стальной шарик
Ø10
1
255
GB 119-86
Цилиндрический штифт типа А
12x22
1
256
C6266A-06-124
Пластина управления разъемной гайки
1
257
GB 117-86
Конический штифт типа А
6x30
1
258
GB77-85
Винт
M6x6
1
259
C6266A-06-075
Вал
1
260
GB 1096-79
Шпонка
5x25
1
261
C6266A-06-152
Полугайка (метрическая)
1
261
C6266A-06-152Y
Полугайка (дюймовая)
1
83

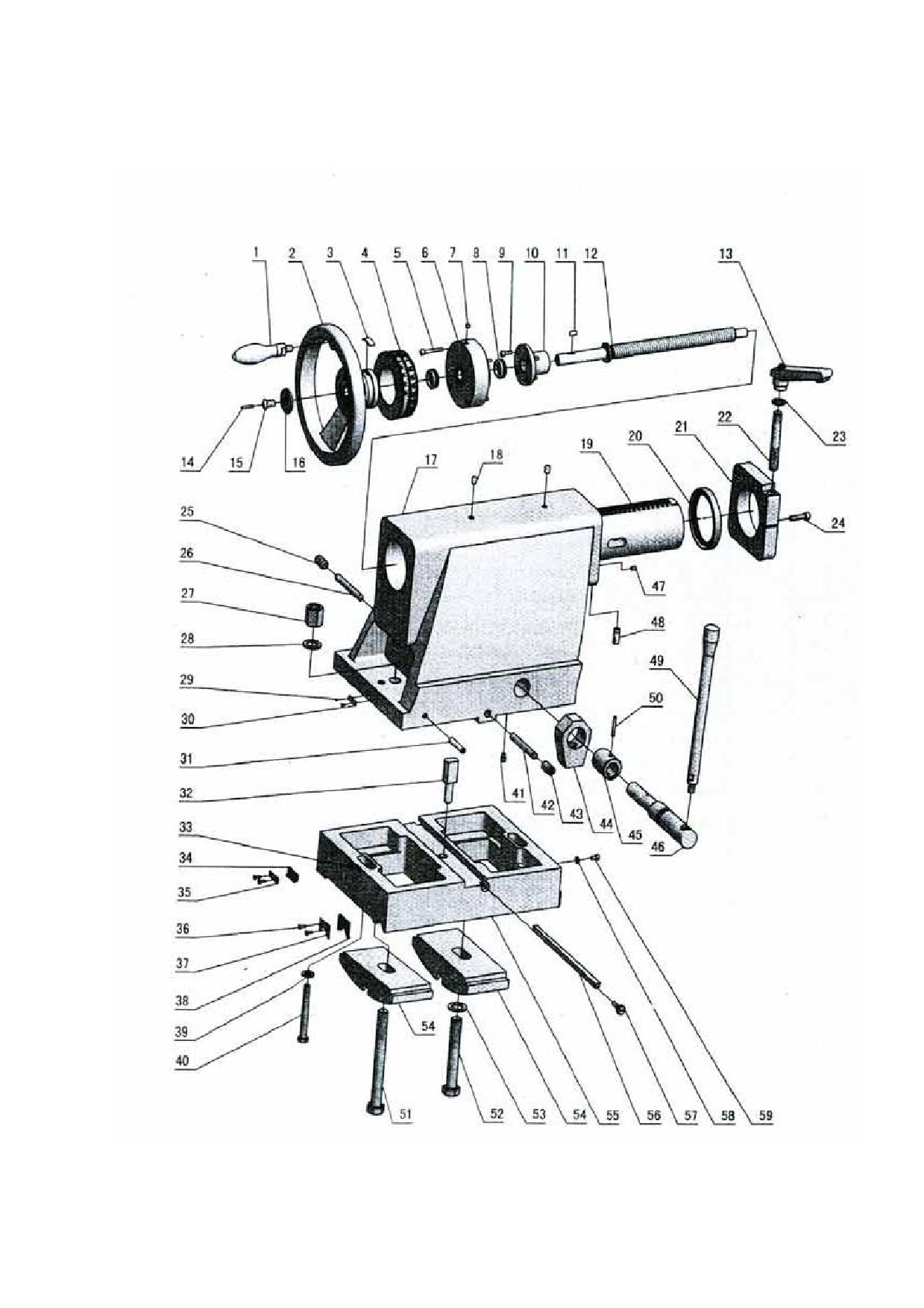

Задняя бабка
84
№
№ детали
Наименование
Спецификация
К-во
1
JB/T7270.6
Рукоятка
BM12х100
1
2
C6266-08-07
Маховичок
1
3
Q67-4-33
Пружина
100
1
4
C6266-08-08
Градуированное кольцо (метрическое)
1
4
C6266-08-08Y
Градуированное кольцо (дюймовое)
1
5
GB/T70.1
Винт
M6х40
4
6
C6266A-08-27
Фланец
1
7
GB/T1155
Масленка
6
1
8
GB/T301
Упорный шариковый подшипник
20х35х10
2
9
GB/T70
Винт
M6х16
4
10
C6246B-105005
Колпачковая гайка (метрическая)
1
10
C6246B-105005-01
Колпачковая гайка (дюймовая)
1
11
GB/T1096
Шпонка
6х15
1
12
C6266A-08-26
Ходовой винт подачи (метрический)
1
12
C6266A-08-26Y
Ходовой винт подачи (дюймовый)
1
13
Z52-2
Регулировочная рукоятка
A-M16х110
1
14
GB/T80
Винт
M5*25
1
15
C6266-08-18
Винт
1
16
C6266-08-19
Шайба
1
17
C6266A-08-12
Задняя бабка
1
18
GB/TI155
Масленка
10
2
19
C6266-08-11
Пиноль
1
20
HG4-692-67
Масляное уплотнение
PD90х110х12
1
21
C6266-08-13
Фиксатор
1
22
C6266-08-06
Болт
1
23
C6266-08-05
Шайба
1
24
GB/T70
Винт
M8х30
2
25
GB/T80
Винт
M16х30
1
26
GB/T119.2
Штифт
12х100
1
27
GB/T56
Гайка
M20
1
28
GB/T95
Шайба
20
1
29
GB/T827
Заклепка
2х5
4
30
RUN460-105031
Шкала задней бабки
1
31
RUN460-105007
Тормозной винт
1
32
C6266-08-16
Установочный блок
1
33
RUN460-105032
Шкала задней бабки
1
34
C6251A-08-09
Пылезащищенное масляное уплотнение
2
35
C6251А-08-08
Неподвижный блок
2
36
GB/T818
Винт
M4х12
8
37
C6266-08-03
Неподвижный блок
2
85
№
№ детали
Наименование
Спецификация
К-во
38
C6266-O8-04
Пылезащищенное масляное уплотнение
12
2
39
GBT9S
Шайба
MI2х100
2
40
GBT5782
Болт (С6266А)
M12х165
2
40
GBT5782
Болт (CQ6280)
M10х16
2
41
GBT79
Винт
12х100
1
M16х30
42
GB/T119.2
Штифт
1
43
GB/T80
Винт
1
44
RUN460-I05018
Опорный кронштейн
1
45
RUN460-105028
Эксцентриковый блок
1
M6х10
46
C6266-08-14
Тормозной винт
1
47
GB/T80
Винт
1
48
C6246B-105030
Ограничитель
1
6х36
49
RLTN460-105006-1
Болт
1
M20х180
50
GB/T879.1
Штифт
1
M20х250
51
GB/T37
Болт (C6266A)
1
M20х130
51
GB/T37
Болт (CQ6280)
1
M20х200
52
GB/T5782
Болт (C6266A)
1
20
52
GB/T5782
Болт (CQ6280)
1
53
GB/T95
Шайба
1
54
C6266-08-17
Тормозная колодка
1
55
C6266-08-I5
Несущая рама (C6266A)
1
55
CQ6280-08-15
Несущая рама (CQ6280)
1
56
C6266-08-02
Направляющая
1
57
RUN460-105020
Регулировочный винт
2
58
GB/T95
Шайба
6
1
59
GB/T70
Винт
М6х10
1
86

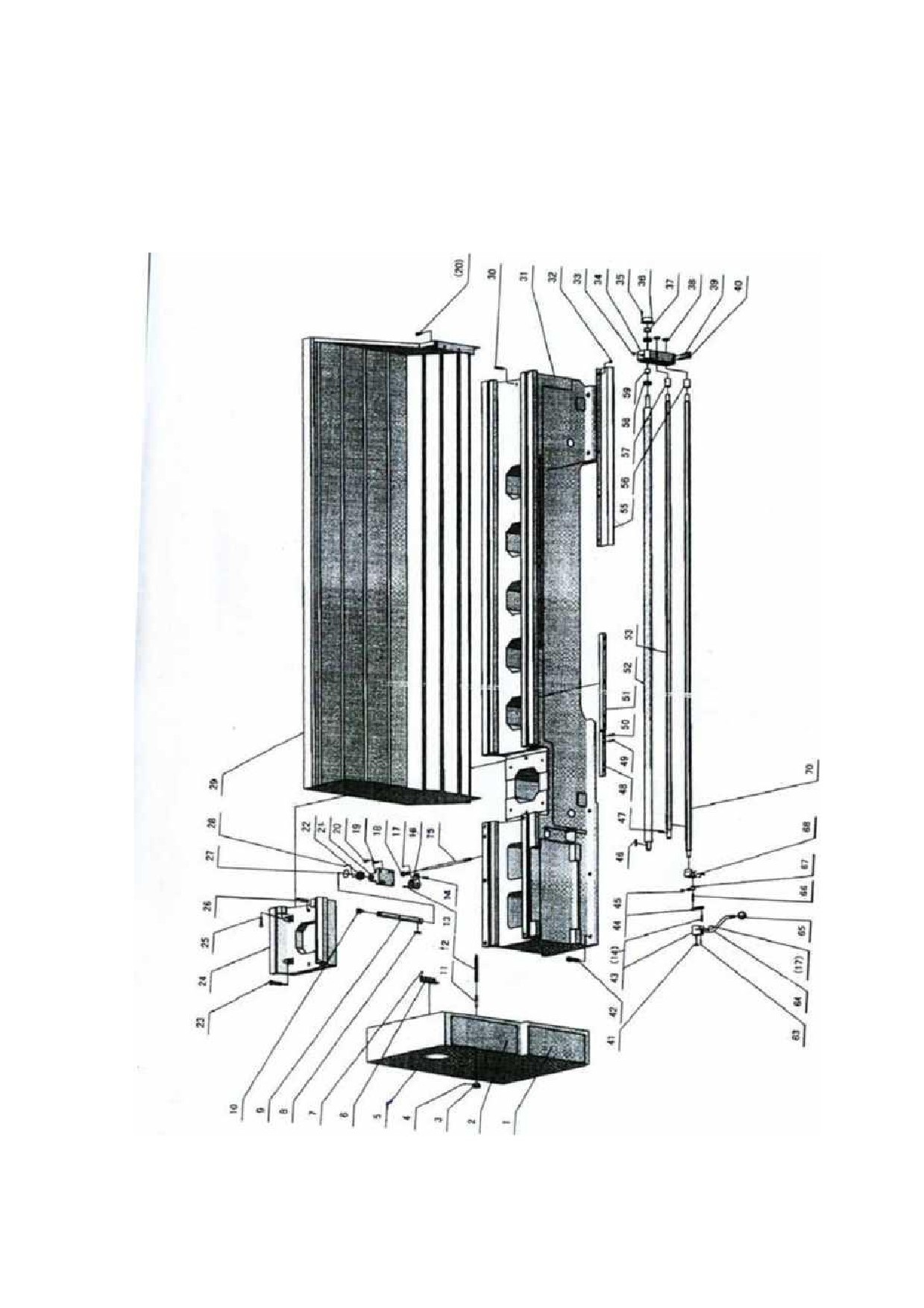

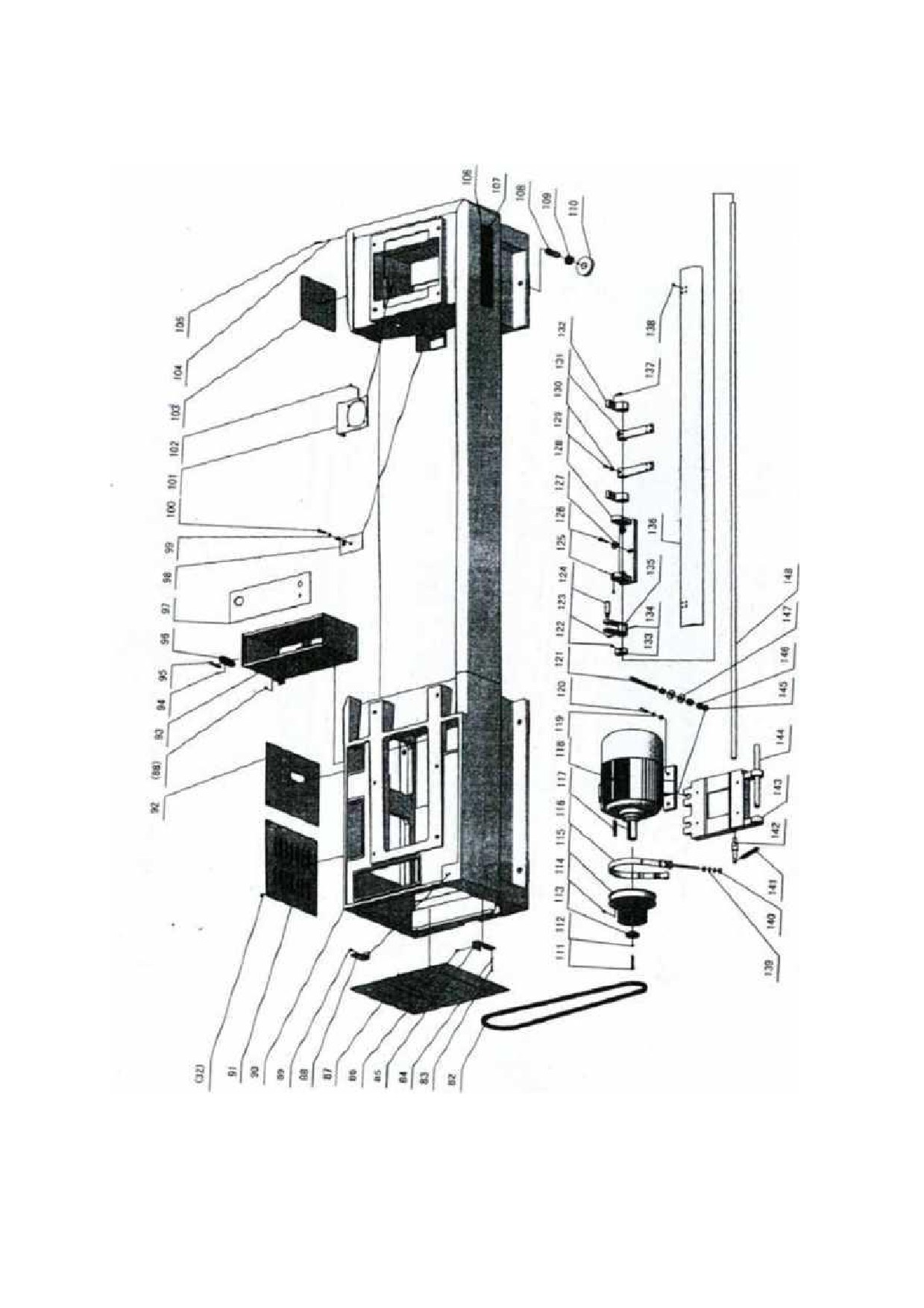

Станина
87
88
№
№ детали
Наименование
Спецификация
К-во
1
C6266A-05-90
Шкала
1
2
C6266A-05-91
Табличка (C6266A, метрическая)
1
2
C6266A-05-91Y
Табличка (C6266A, дюймовая)
1
2
CQ6280-05-91
Табличка (CQ6280, метрическая)
1
2
CQ6280-05-91Y
Табличка (CQ6280, дюймовая)
1
3
RUN6246-108073
Гайка
1
4
GB80-85
Винт
M6х8
1
5
C6266A-20-23
Торцевая крышка (C6266A)
1
5
C6266A-20-23-1
Панель крышки (C6266A)
1
5
CQ6280-20-23
Торцевая крышка (CQ6280)
1
5
CQ6280-20-23-1
Панель крышки (CQ6280)
1
6
GB7277-87
Шарнир
100
2
7
GB68-85
Винт
M5х10
16
8
GB1096-79
Плоская шпонка
A6х40
1
9
C6266A-01-49
Соединительный стержень
1
10
C6266A-01-50
Ползун
1
11
RUN6246-108074
Винт
1
12
C6266A-05-12
Винт
1
13
GB78-85
Винт
M8х10
1
14
С6266А-01-53
Штифт
2
15
C6266A-01-55
Соединительный стержень
1
16
C6266A-01-48
Кулиса
1
17
GB80-85
Винт
M6х8
1
18
Шарнирная опора
M8, левое вращение
1
19
GB 119-86
Цилиндрический штифт
6x30
2
20
GB70-85
Винт
M8х20
4
21
C6266A-01-46
Опора
1
22
C6266A-01-47
Втулка вала
1
23
GB70-85
Винт
M12х60
4
24
C6266A-01-02
Седло
1
25
GB70-85
Винт
Ml0х40
2
26
GB 118-86
Конический штифт
10x70
2
GB 118-86
Конический штифт
10x45
2
27
GB921-86
Стопорное кольцо
D38xdl
1
28
GB71-85
Винт
M8х10
1
29
C6266A-01-60
Сварная деталь (C6266A, 2000 мм)
1
29
C6266A-01-60-1
Сварная деталь (C6266A, 3000 мм)
1
29
C6266A-01-60-3
Сварная деталь (C6266A, 1500 мм)
1
29
CQ6280-01-60
Сварная деталь (CQ6280, 2000 мм)
1
29
CQ6280-01-60-1
Сварная деталь (CQ6280, 3000 мм)
1
89
содержание .. 1 2 3 4 ..
