Токарно-винторезный станок Stalex модель: WM660, C6266A, CQ6280. Инструкция - часть 2
Вышеуказанная обработка может быть выполнена в положении открытия рукоятки
открытия/закрытия гайки на фартуке суппорта. Открытие/закрытие гайки сблокировано с
подачей инструмента.
7-8 Эксплуатация коробки подачи
На коробке подачи имеются три рукоятки: (5), (6) и (7).
Рукоятка
(6) предназначена для выбора типа резьбы. Доступны четыре вида резьбы:
метрическая, дюймовая, модульная и шаговая резьба.
Рукоятка (5) представляет собой двойную рукоятку A и B в основной группе.
Рукоятка (7) является рукояткой двойной подачи. Когда она находится в положениях I, II, III и
IV, вращается гладкий стержень, когда она находится в положениях V, VI, VII и VIII, вращается
ходовой винт.
В нормальном режиме работы выбор вида резьбы выполняется без смены редуктора
(метрическая резьба, дюймовая резьба, модульная резьба или шаговая резьба).
7-9 Эксплуатация фартука суппорта

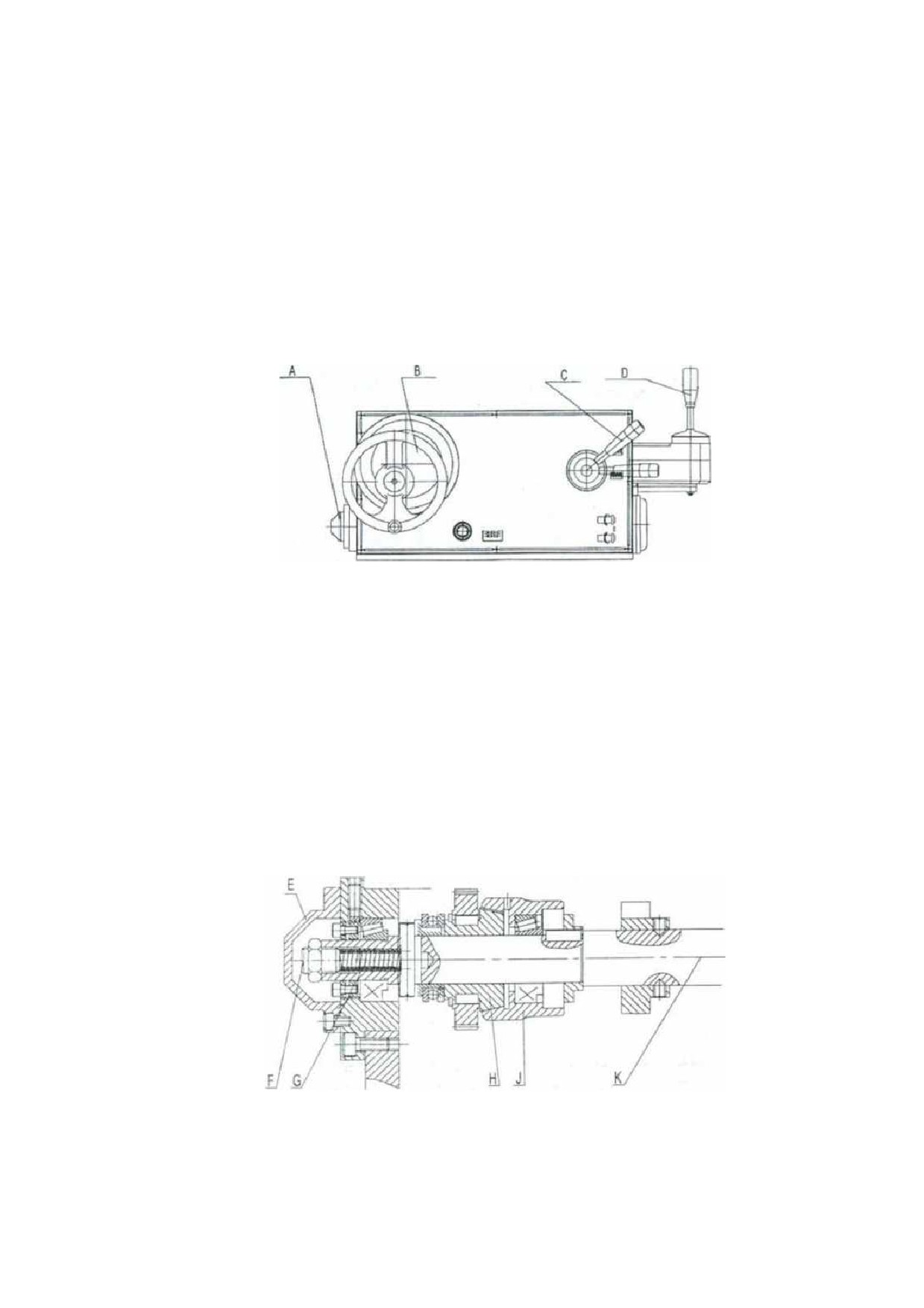

A. Предохранительная муфта с защитой от перегрузки B. Маховичок фартука суппорта
C. Рукоятка открытия/закрытия гайки
D. Крестовая рукоятка
7-10 Регулировка устройства безопасности подачи
В левом фланце фартука суппорта имеется комплект предохранительной муфты для защиты
от перегрузки подачи. Если усилие подачи держателя инструмента превышает заданную
нагрузку, то предохранительная муфта будет проскальзывать, чтобы остановить подачу
держателя инструмента. Размер нагрузки, подлежащей передаче, зависит от давления
пружины и отрегулирован надлежащим образом на заводе-изготовителе. Пользователь может
отрегулировать его по мере необходимости. Порядок регулировки: снять крышку E на левом
конце фартука суппорта и запустить шпиндель токарного станка на низкой скорости,
отрегулировать винт F гаечным ключом, чтобы настроить давление пружины G, чтобы
отрегулировать нагрузку, переданную механизмом защиты перегрузки. Если усилие подачи
превысит заданную нагрузку, то муфта H начнет скользить во внутренней конической втулке J,
а движение, передаваемое гладким стержнем, останавливается на муфте H и внутренней
конической втулке J
7-11 Маховичок фартука суппорта
С помощью крестовой рукоятки выполняется продольное перемещение седла или быстрое
движение, маховичок фартука суппорта должен автоматически выходить из зацепления и
останавливать вращение. Маховичок фартука суппорта может выполнять перемещение седла
в продольном направлении, только когда крестовая рукоятка находится в центральном
положении.
30
7-12 Продольный стопор фартука суппорта
Продольный Т-образный стопор установлен на пусковом стержне токарного станка на левой
стороне фартука суппорта. Стопорный винт на нем обеспечивает автоматическую остановку
фартука суппорта в продольном направлении в нужном положении, чтобы выполнить
одностороннюю обработку с фиксированным ходом.
7-13 Блокировка седла
Стопорный винт седла обеспечивает фиксацию седла на направляющей седла, чтобы
предотвратить его движение вдоль станины.
7-14 Охлаждение
Насос подачи СОЖ управляется выключателем на коробке подачи.
СОЖ поступает по вертикальной трубе и шлангу.
Бак СОЖ
(объем
32
л) расположен в средней опоре токарного станка. Допускается
использование любой промышленной СОЖ.

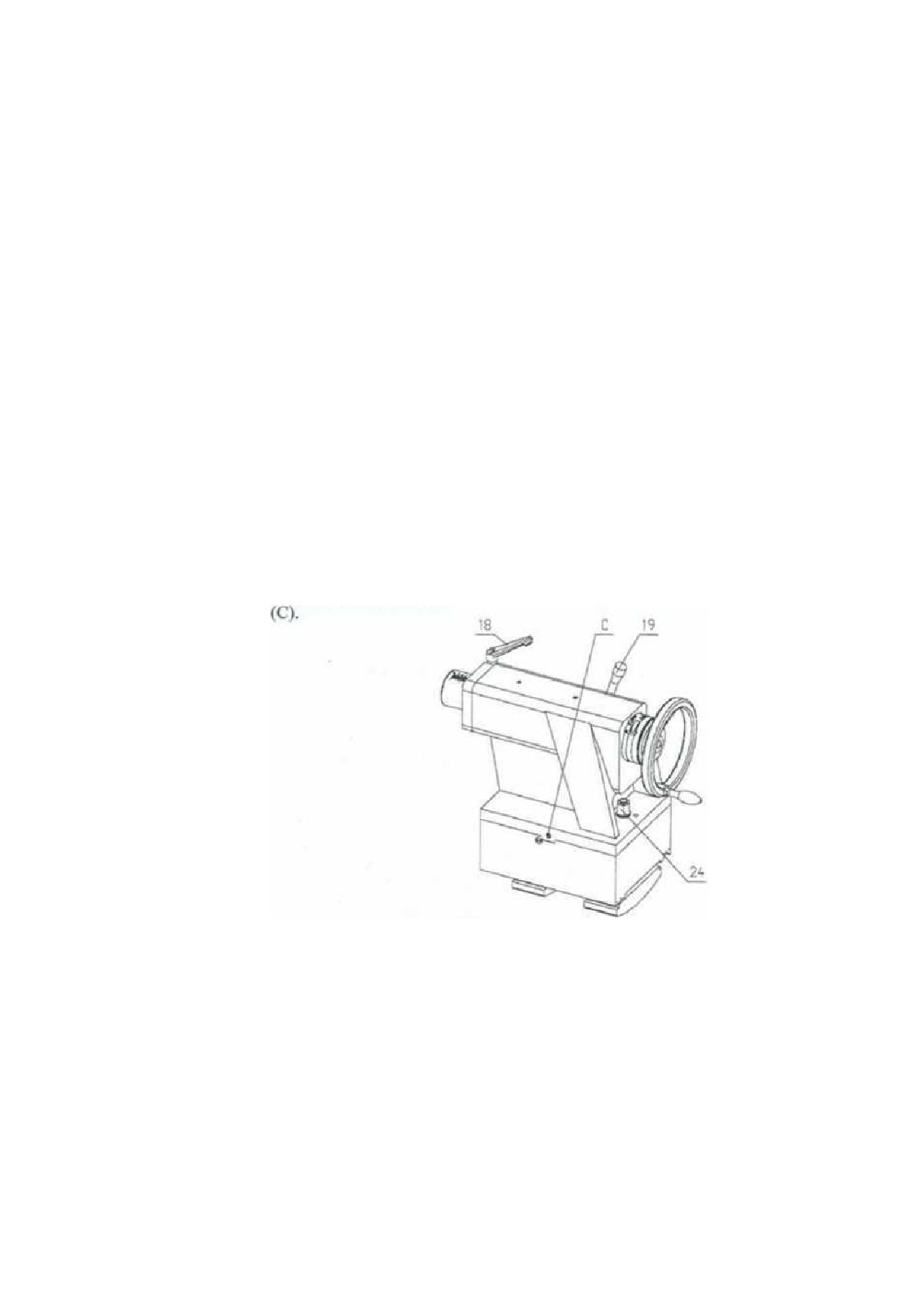

7-15 Задняя бабка
Стопорная рукоятка (19) позволяет быстро закрепить заднюю бабку на направляющей станины
и используется для финальной и полуфинальной обработки, чтобы препятствовать движению
задней бабки вдоль станины. При выполнении грубой обработки или другой резки с большой
нагрузкой, необходимо также зафиксировать стопорный винт задней бабки (24). Стопорная
рукоятка втулки задней бабки (18) используется для фиксации втулки задней бабки. При
использовании задней бабки для обработки конусной заготовки оба винта (C) с обеих сторон
задней бабки также должны быть отрегулированы таким образом, чтобы задняя бабка
двигалась вбок на требуемое расстояние, затем зафиксировать рукоятку (19) и винты (С).
31

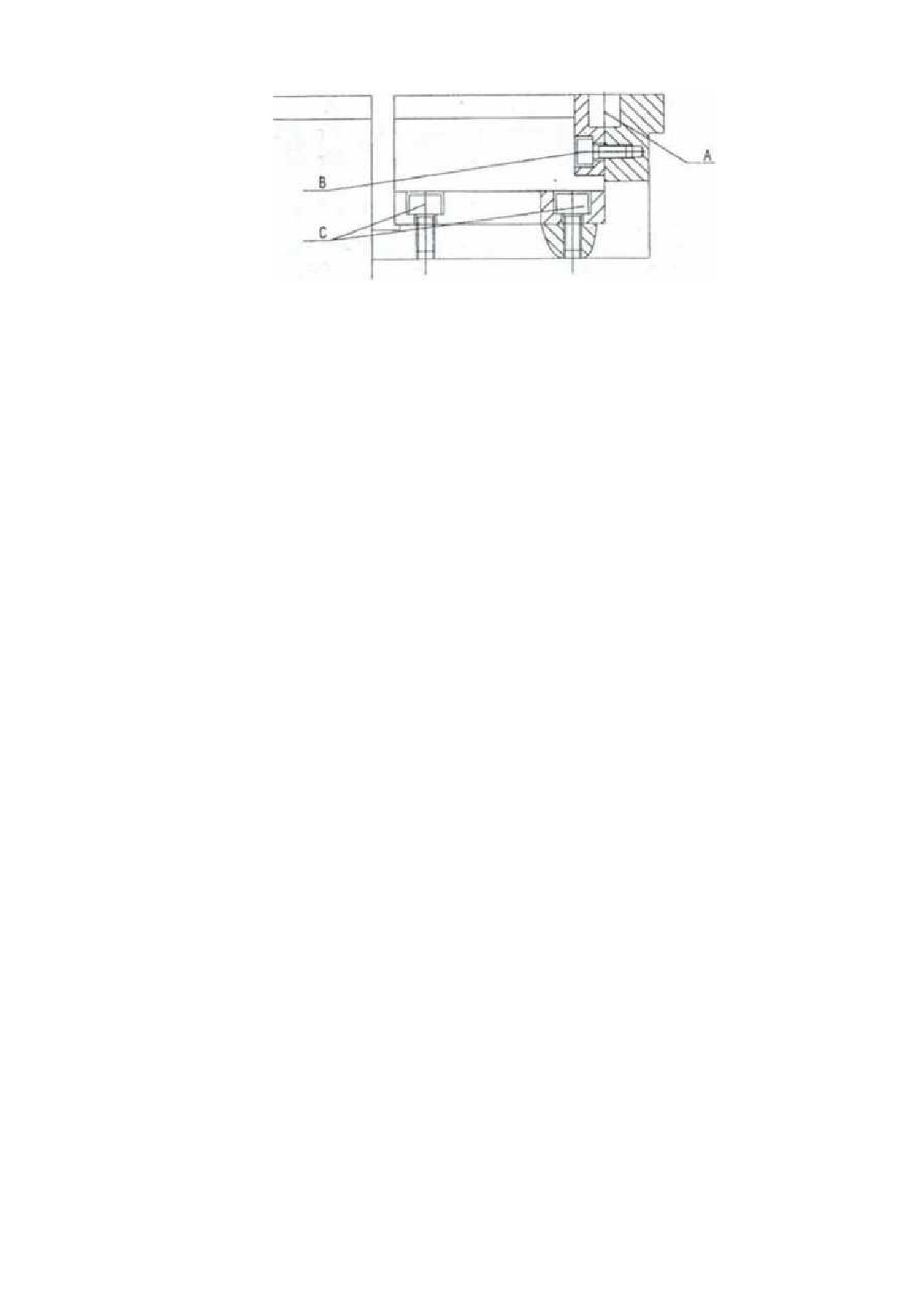

7-16 Монтаж/демонтаж седла
Порядок демонтажа седла
1.Очистить периферию седла;
2.Снять фиксирующий штифт А;
3.Снять винт B;
4.Снять винт С;
5.Снять защитную крышку ходового винта;
6.Снять седло.
Порядок монтажа седла:
1.Очистить сопрягаемые поверхности седла;
2.Убедиться, что станина токарного станка выставлена по уровню;
3.Аккуратно переместить седло в положение установки;
4.Установить винт В и цилиндрический штифт А и отрегулировать резиновым молотком.
5.Затянуть винты C и B.
8.Техническое обслуживание
8-1 Точность токарного станка
Перед началом нормальной эксплуатации токарного станка после его установки необходимо
произвести проверку точности токарного станка. Во время работы надлежит регулярно
проверять точность токарного станка, чтобы обеспечить его точность в течение длительного
времени.
8-2 Проверка передней бабки
После проверки точности токарного станка следует проверить точность передней бабки.
Закрепить стальной стержень диаметром
50 мм и длиной более
150 мм в патроне,
цилиндричность должна быть в пределах 0,01 мм на длине 100 мм.
8-3 Проверка задней бабки
Поместить стальную ось длиной 300 мм, проверить точность задней бабки, перемещая
микрометрический датчик вдоль осевой линии. Отрегулировать точность задней бабки в
соответствии со способом регулировки винта (C) задней бабки.
8-4 Регулировка приводного ремня
Отключить питание, чтобы проверить натяжение клинового ремня. Нажать рукой на каждый
ремень в точке D. Ослабить две стопорные гайки C на болте В, чтобы отрегулировать
натяжение, затем по очереди закрутить верхнюю и нижнюю стопорные гайки.

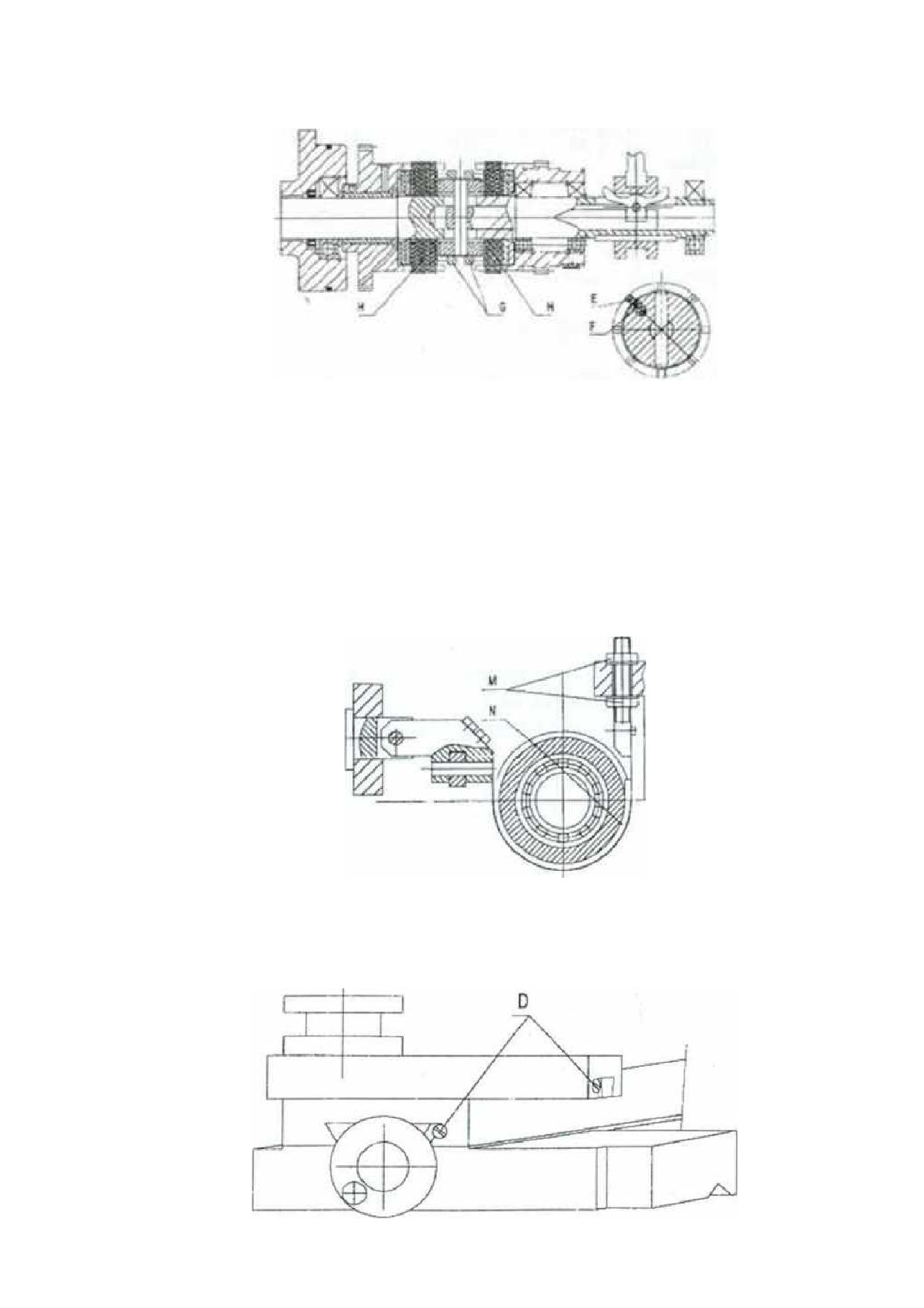

8-5 Регулировка муфты задней бабки
Передняя бабка имеет две ламельные муфты для передачи крутящего момента для
положительного и отрицательного вращения шпинделя соответственно. Для токарного станка,
оснащенного стандартным патроном, если время набора самой высокой скорости из состояния
остановки составляет более 4 секунд, то муфта должна быть отрегулирована следующим
образом:
1.Отключить питание токарного станка;
2.Установить шпиндель в нейтральное положение «O»;
3.Открыть крышку шпиндельной бабки;
4.Надавить на стопорный штифт E, чтобы прижать пружину, вращать гайку G, чтобы
отрегулировать давление фрикционного диска H;
5.Сбросить стопорный штифт на одну выемку гайки G и закрыть крышку.
Ненадлежащее регулирование муфты может привести к ее перегреву и повреждению.
8-6 Регулировка тормоза передней бабки
Передняя бабка оснащена фрикционным тормозом для положительного и отрицательного
вращения. Если время торможения с самой высокой скорости до полной остановки составляет
более 8 секунд, то тормоз требует регулировки следующим образом:
1. Отключить питание станка, затем установить рукоятку высокой/низкой скорости
шпинделя в нейтральное положение и установить пусковой стержень в среднее положение;
2. Открыть крышку шпиндельной бабки;
3. Отрегулировать давление тормозного ремня N с помощью регулировочной гайки М так,
чтобы другие оси не вращались при повороте оси шкива;
4. Закрыть крышку.
8-7 Направляющие
На поперечном суппорте и малом держателе инструмента имеются клиновые направляющие
для компенсации износа. Порядок настройки: ослабить задний винт D, затем затянуть
передний винт, затянуть задний винт. За один раз можно выполнять только неболь шую
корректировку. Перед регулировкой направляющих необходимо очистить и смазать их, чтобы
обеспечить плавность работы.
33

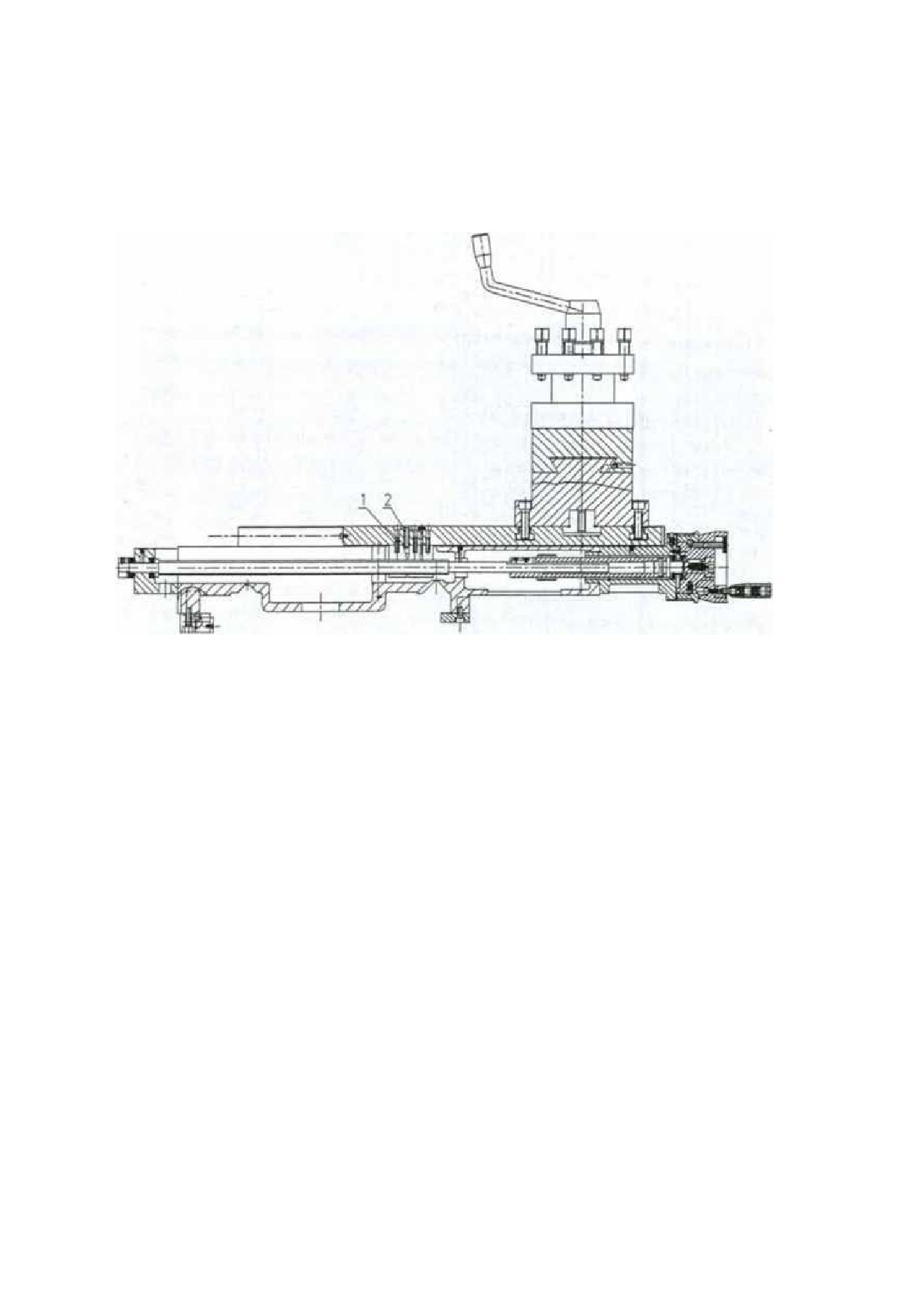

8-8 Регулировка гайки поперечного ходового винта
Трение между ходовым винтом и гайкой может привести к износу гайки и увеличению люфта.
Поэтому зазор между ходовым винтом и гайкой нуждается в регулировке. Ослабить верхний
винт 1 и соответствующим образом ослабить винт 2, затем затянуть верхний винт 1, если зазор
удовлетворительный.
8-9 Редуктор
В нормальном режиме эксплуатации токарного станка для токарной обработки и нарезания
различных типов резьбы смена редуктора токарного станка не требуется. Редуктор подлежит
замене только при нарезании специальной резьбы.
Редуктор подлежит замене при нарезании резьбы 11,5 и 19 дюймов.
Редуктор подлежит замене при нарезании метрической резьбы с шагом более 80 мм или
специальным шагом.
Редуктор, который выполняет функцию подачи, тот же, что и при нормальном шаге.
9.Смазка
9-1 Передняя бабка
Непрерывная смазка шпиндельных подшипников, шестерней и всех осей производится
масляным насосом и масляным распределителем в передней бабке. Масляный насос
представляет собой циклоидный смазочный насос и приводится в действие осью I в передней
бабке. Скорость масляного насоса не связана со скоростью вращения шпинделя. Масляное
окно для проверки подачи масла находится с правой стороны бабки.
Примечание: Запуск станка разрешается только при видимом потоке масла.
9-2 Коробка подачи
Для смазки шестерен и подшипников в коробке подачи используется возвратное масло
передней бабки, затем масло возвращается в масляный бак через обратный трубопровод.
34
9-3 Масляный бак
Масляный бак (объем 16,5 л) находится внутри передней опоры токарного станка.
Используемое масло: MOBIL D.T.E. 23.
9-4 Фартук суппорта
Смазка шестерен и подшипников фартука суппорта производится с помощью масляной ванны
методом орошения. Масляное окно находится в передней части фартука, отверстие для слива
масла находится в нижней части фартука. Используемое масло: MOBIL D.T.E. 24.
9-5 Редуктор
Редуктор смазывается масляным распределителем в передней бабке.

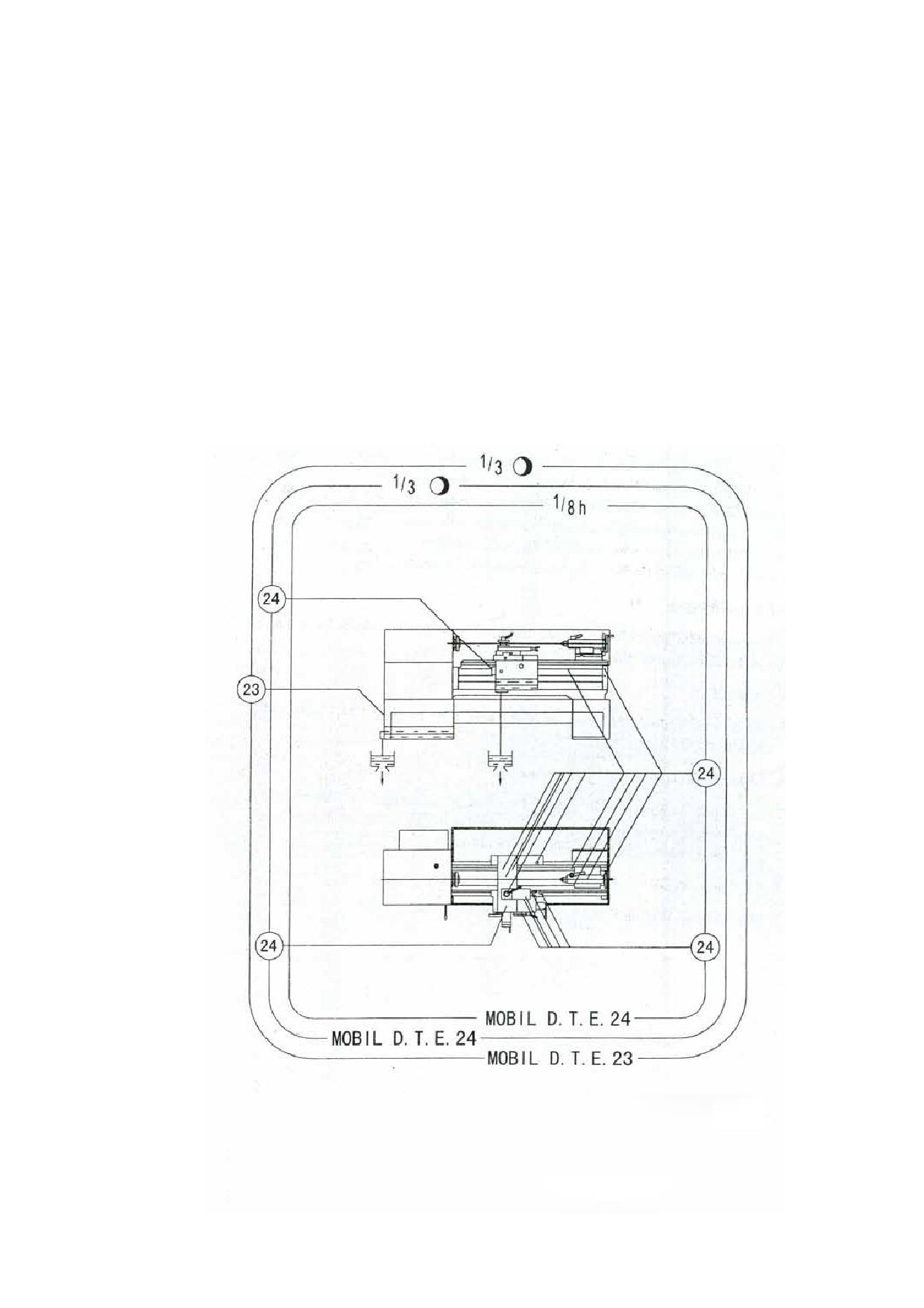

9-6 Схема смазки токарного станка
Заливать 16,5 л масла MOBIL DTE23 в масляный бак каждые три месяца.
Заливать примерно 1,5 л масла MOBIL DTE24 в фартук суппорта и поперечный суппорт каждые
три месяца.
Наносить масло MOBIL DTE24 на всех направляющие, ходовые винты, заднюю бабку и
держатель инструмента после каждой смены.
Заливать 16,5 литров масла MOBIL D.T.E.23 в масляный бак один раз в три месяца.
Заливать 1,5 литров масла MOBIL D.T.E.24 в фартук суппорта и поперечный суппорт один
раз в три месяца.
Наносить масло MOBIL D.T.E.24 на все направляющие, ходовой винт, в заднюю бабку и
держатель инструмента каждую смену.
10. Типичные неполадки и способы устранения
№
Неполадка
Причины
Устранение
Перегрев подшипников
1.Ненадлежащий тип смазки;
1.Смазать надлежащей
шпинделя. Макс.
2.Ненадлежащее количество
смазкой;
1
температура выше
смазки;
2.Смазать надлежащим
70°C или температура
3.Зазор подшипника шпинделя
количеством смазки;
выше 40°C
слишком мал.
3.Отрегулировать зазор
подшипников шпинделя.
Перегрев муфты в
1.Ненадлежащий тип смазки;
1.Проверить подачу масла в
передней бабке.
2.Зазор муфты слишком мал;
переднюю бабку;
3.Большой зазор на валу тяги
2.Отрегулировать зазор муфты
2
муфты влияет на фактический
в передней бабке;
рабочий ход фрикционного
3.Проверить все тяги муфты и
диска.
заменить их, если они
изношены или деформированы
в значительной степени.
Во время работы
Левая/правая рукоятка перед
Если шпиндель вращается в
токарного станка,
передней бабкой находится в
положительном направлении,
после закрытия
среднем положении.
то левая/правая рукоятка
крестовой рукоятки с
указывает правое вращение,
правой стороны
если шпиндель вращается в
3
фартука, держатель
отрицательном направлении,
инструмента не
то левая/правая рукоятка
выполняет подачу или
указывает левое вращение.
движется только в
Ограничение при нарезании
одном направлении.
резьбы, связанное с
направлением резьбы
заготовки, отсутствует.
Вибрация шпинделя
Зазор передних подшипников
Отрегулировать передние
при вращении.
шпинделя слишком велик.
подшипники шпинделя и
уменьшить зазор подшипников.
Отсутствует поток
1.Слишком низкая температура
1.Следить за температурой
масла в масляном
масла;
окружающей среды и
окне задней бабки
2.Отсутствие всасывания
температурой масла зимой, и
после запуска главного
масляного насоса из-за утечки;
масляный насос не работает
двигателя.
3.Сетчатый фильтр
при низкой температуре;
заблокирован, масло не
2.Проверить герметичность
всасывается;
масляного насоса и
4.Утечка из большого зазора
соединения труб сухим жиром,
из-за износа торцевой
обеспечить герметизацию,
поверхности ротора масляного
если имеется утечка;
насоса или между осью и
3.Снять масляный бак,
втулкой.
очистить или заменить
сетчатый фильтр;
4.Отремонтировать или
заменить масляный насос.
5.Залить смазочное масло в
масляный бак.
Положение фиксатора
Позиционирующая часть
Залить смазочное масло в
малого держателя
малого держателя инструмента
позиционирующую часть
инструмента не
заблокирована.
малого держателя
зафиксировано.
инструмента.
36
11. Перечень деталей

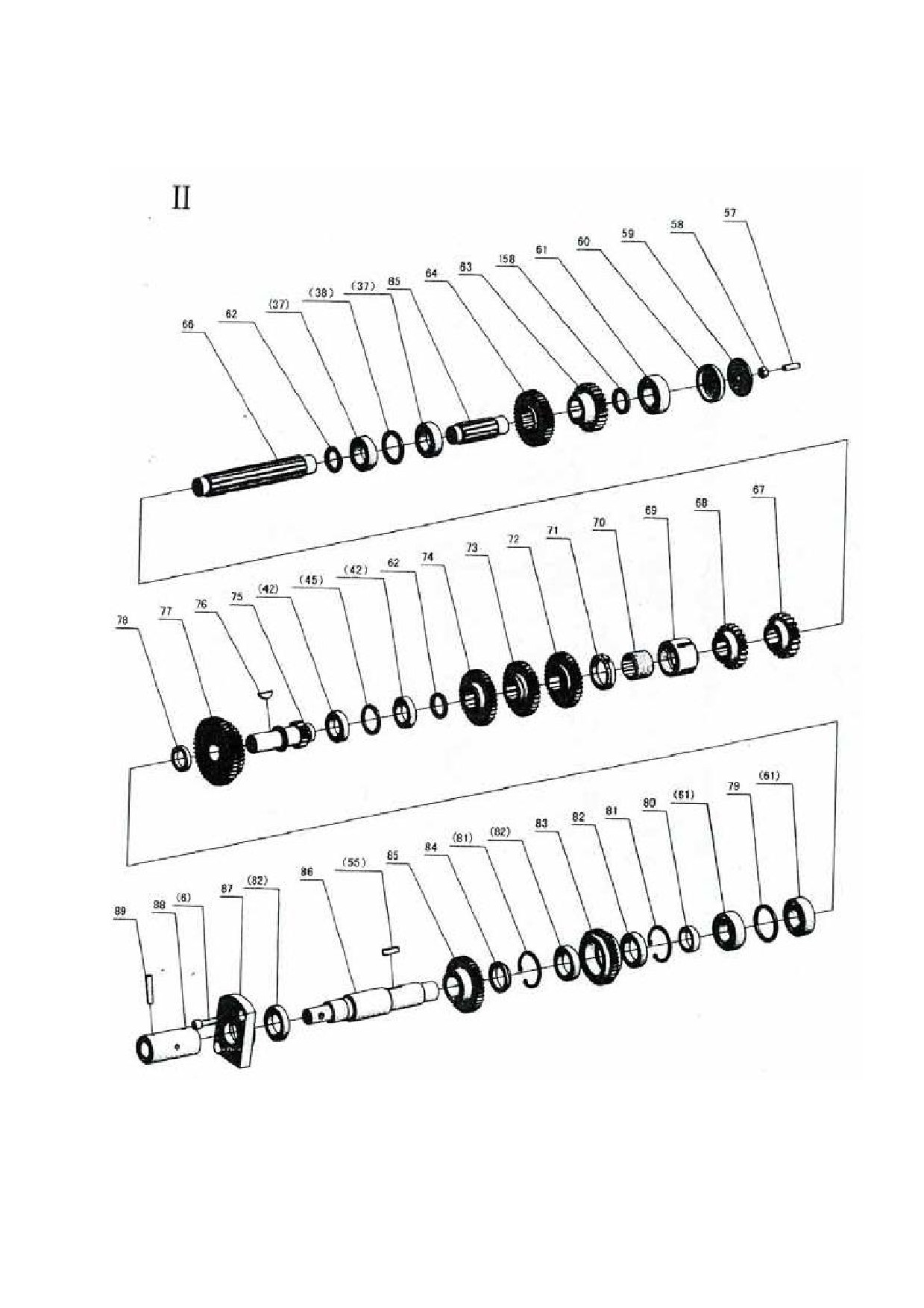

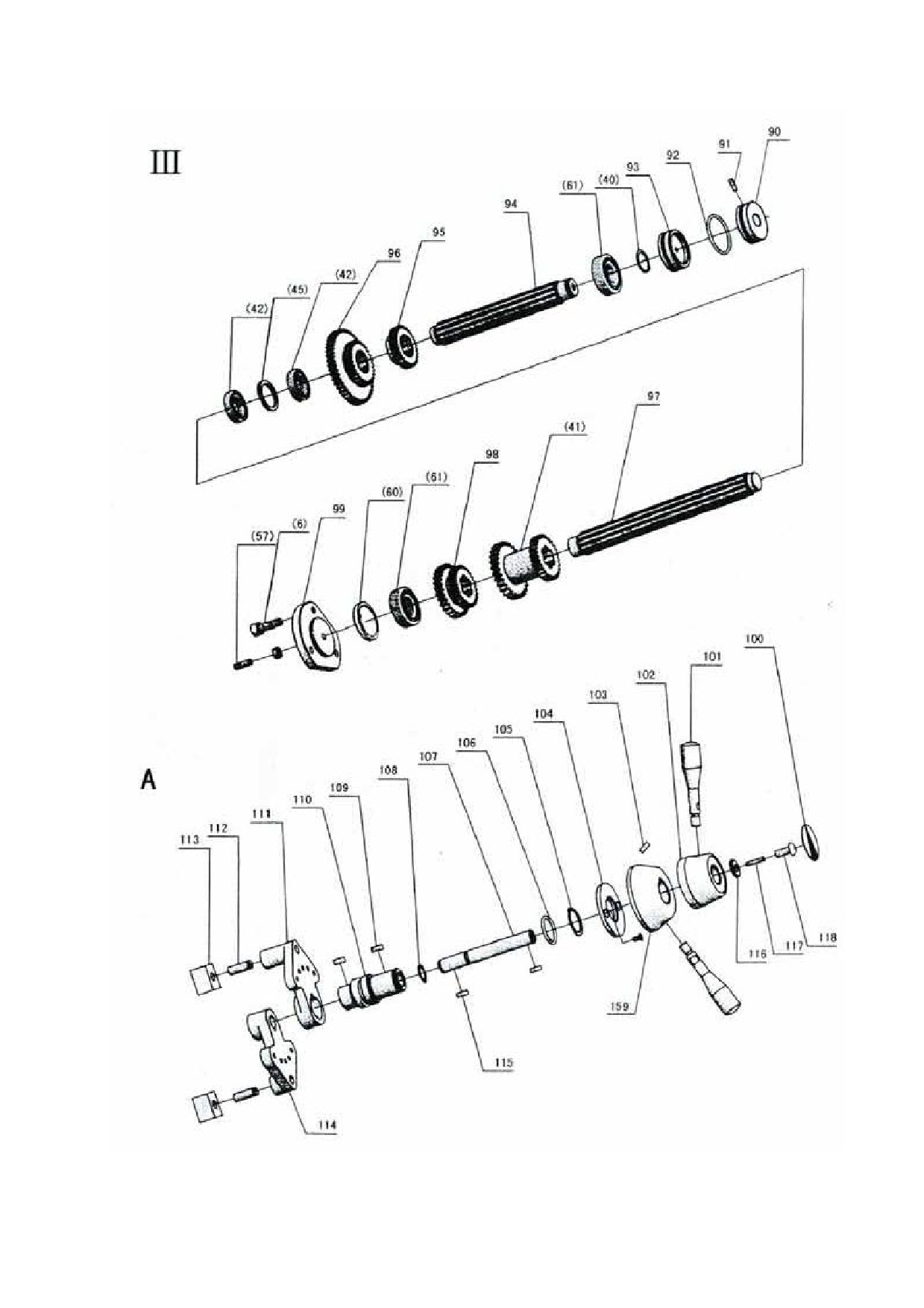

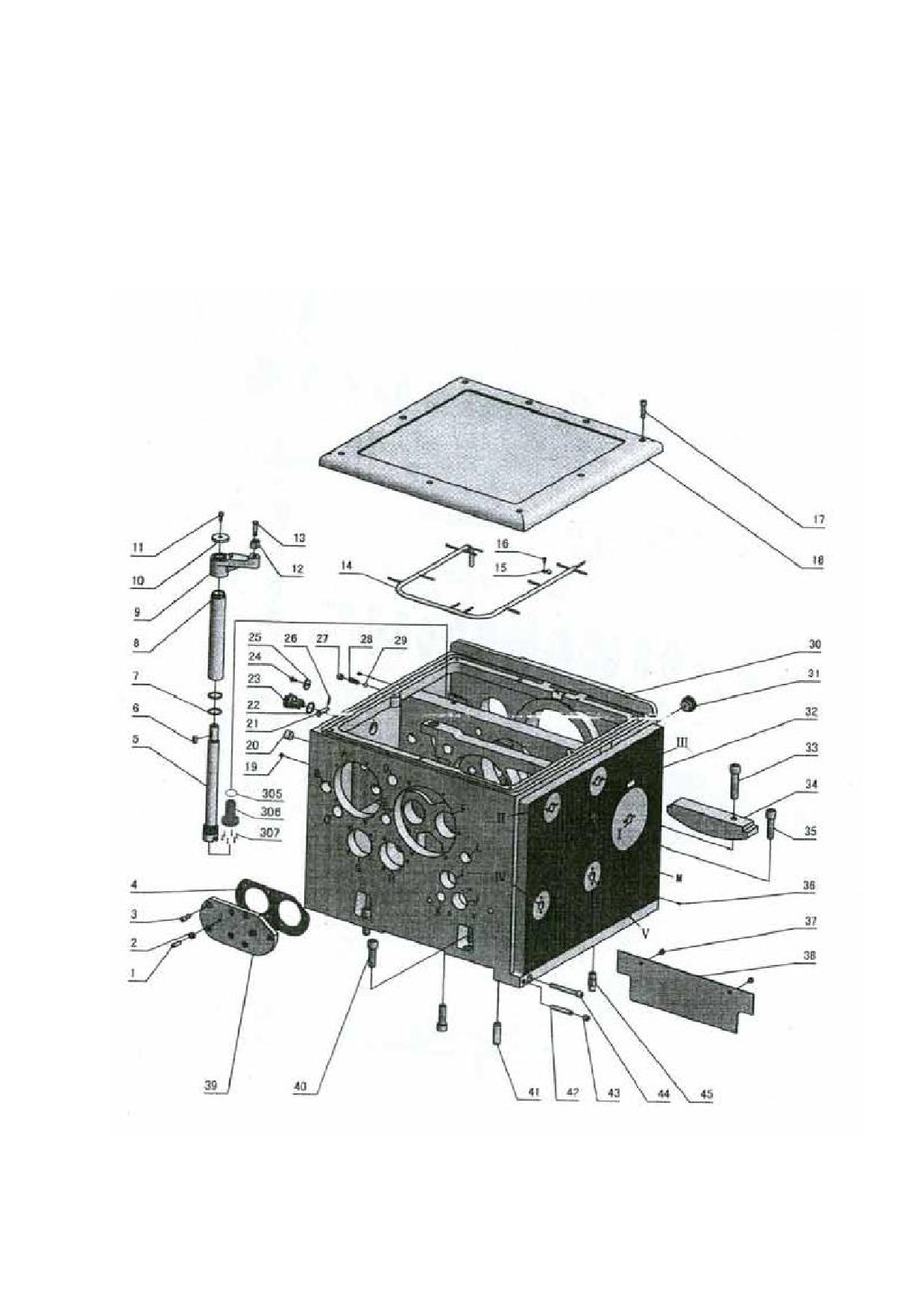

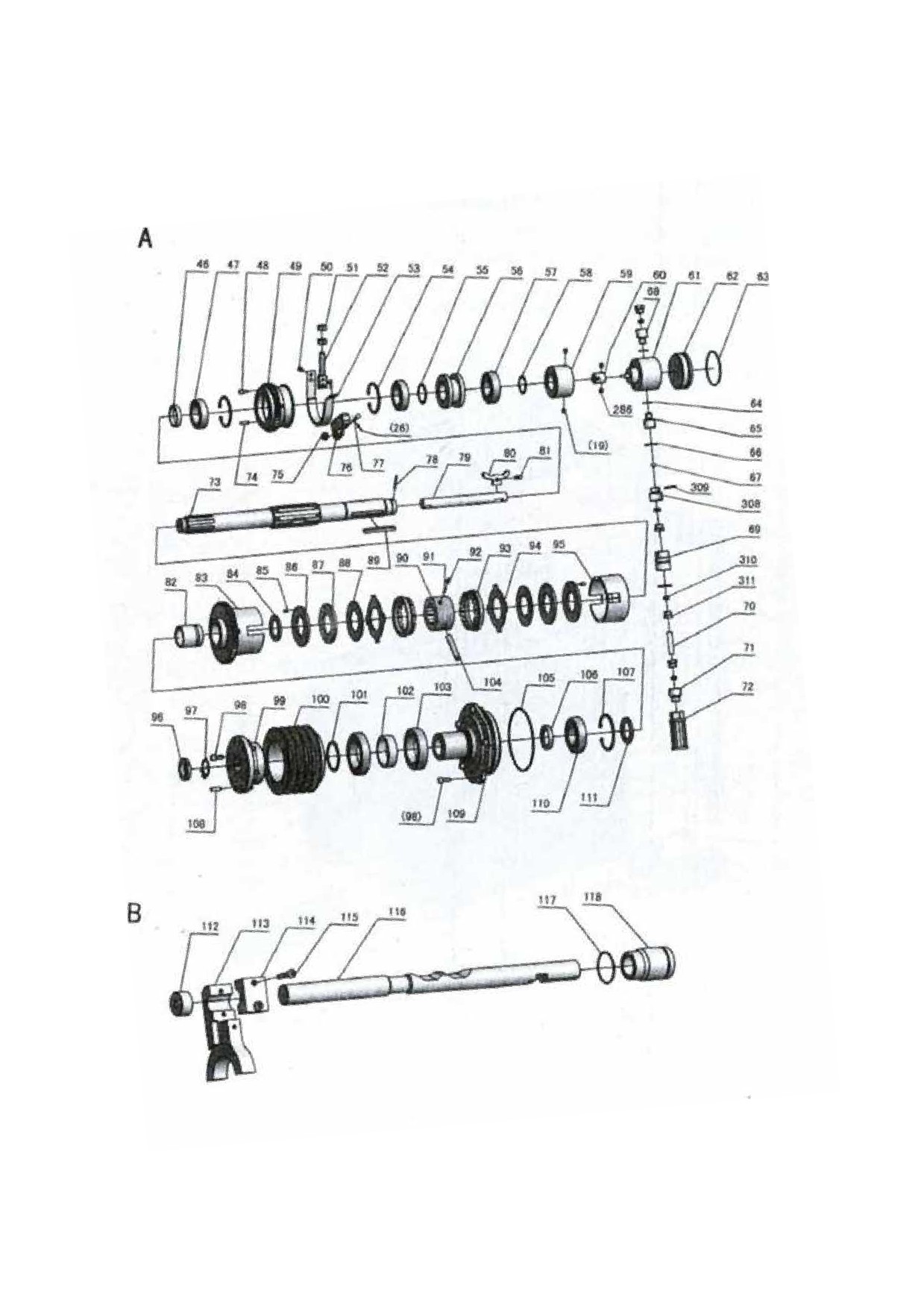

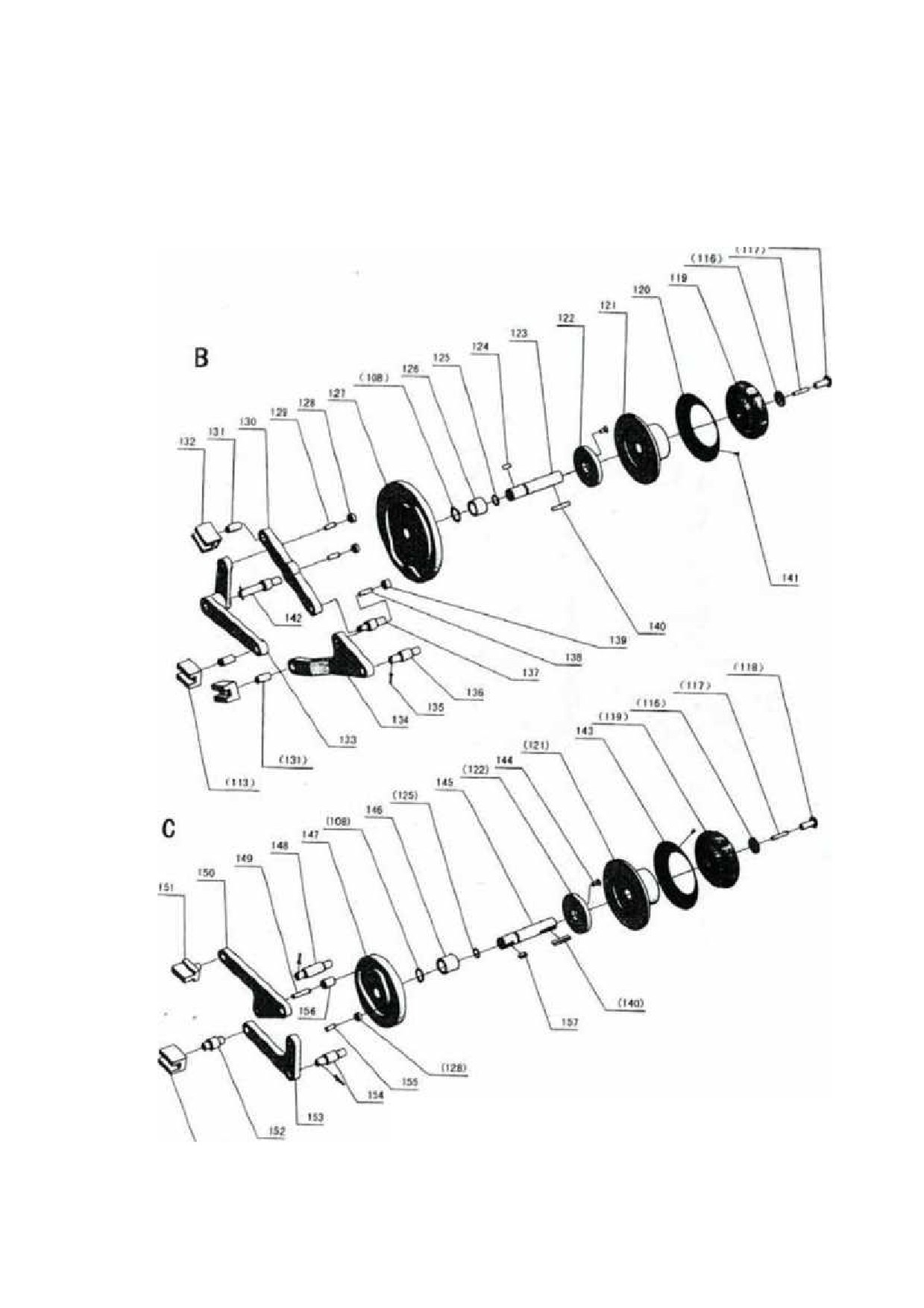

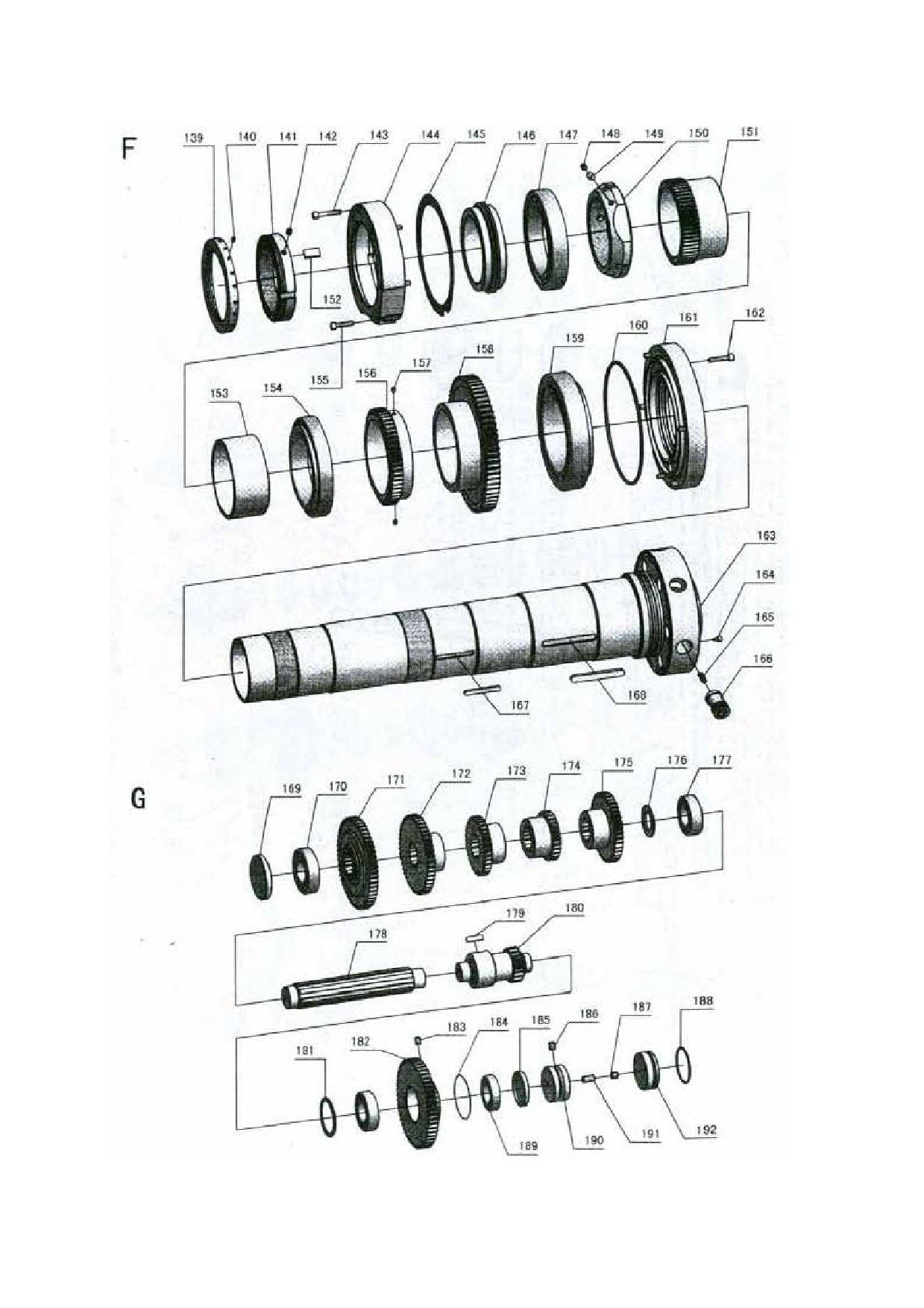

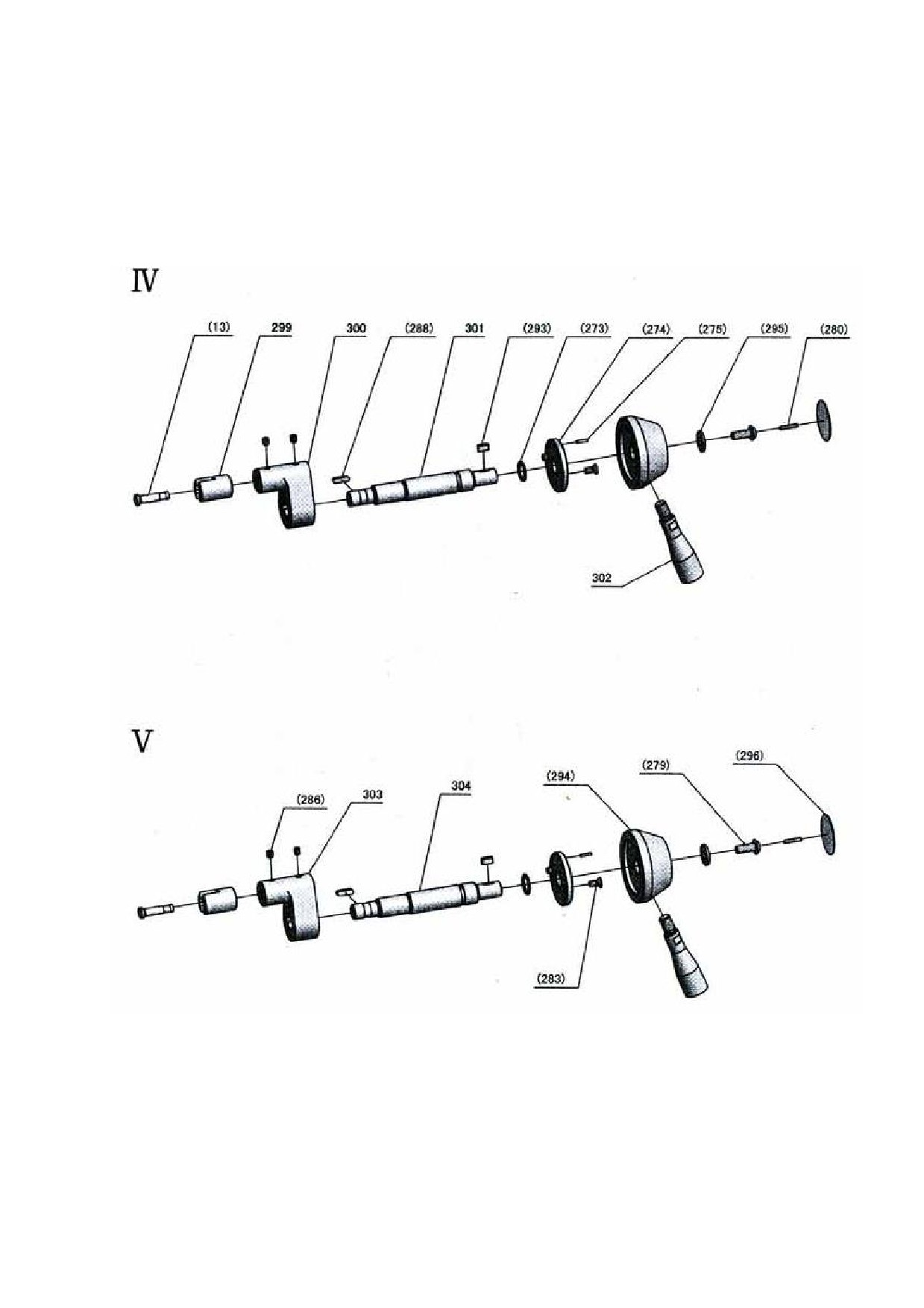

Передняя бабка
37
38
39
40
41
42
43
44
45
№ № Детали
Наименование
Спецификация
К-во
1
GB77-85
Винт
M8*30
2
2
GB6170-86
Шестигранная гайка типа 1
M8
2
3
GB70-85
Установочный винт
M8*20
7
4
C6266A-04-81-1
Прокладка торцевой крышки
1
5
C6266A-04-121
Вертикальный вал (C6266A)
1
5
CQ6280-04-121
Вертикальный вал (CQ6280)
1
6
GB1096-79
Плоская шпонка
A6*20
1
7
GB3452.1-1992
Резиновое кольцо
28*2,65
2
8
C6266A-04-122
Втулка вала (C6266A)
1
8
CQ6280-04-122
Втулка вала (CQ6280)
1
9
C6266A-04-119
Кулиса
1
10
C6266A-04-120
Шайба
1
11
GB70-85
Установочный винт
M6*16
1
12
C6266A-04-118
Подвижный блок
1
13
C6266A-04-99
Оправка
3
14
C6266A-04-134
Масляная трубка
1
15
25595-1
Хомут трубы
Ø10
2
16
GB70-85
Установочный винт
M5*8
2
17
GB70-85
Установочный винт
M8*35
9
18
С6266А-04-02
Крышка шпиндельной бабки
1
19
GB80-85
Винт
M8*8
4
20
C6266A-04-131
Технологическая торцевая крышка
1
21
C6266A-04-125
Вал
1
22
GB3452.1-1992
Резиновое кольцо
23,6*2,65
1
23
C6266A-04-123
Опора тормоза
1
24
GB819-85
Винт
M6*12
1
25
С6266А-04-124
Стопорное кольцо
1
26
GB91-86
Шплинт
2х12
2
27
GB77-85
Винт
1
28
C6266A-04-I32
Пружина сжатия
1
29
GB308-84
Стальной шарик
Ø10
1
30
С6266А-04-01
Корпус шпиндельной бабки (C6266A)
1
30
CQ6280-04-01
Корпус шпиндельной бабки (CQ6280)
1
31
Масляное стекло
M27х1,5
1
32
C6266A-04-116
Большая паспортная табличка (C6266A)
1
32
CQ6280-04-116
Большая паспортная табличка (CQ6280)
1
33
GB70-85
Установочный винт
M16х70
1
34
C6266A-04-I35
Прижимная пластина
1
35
GB70-85
Установочный винт
M16х55
2
36
GB818-85
Винт
12
46
№
№ Детали
Наименование
Спецификация
К-во
37
GB/T70.2-2000
Винт
2
38
C6266A-04-136
Перегородка
1
39
C6266A-04-81
Торцевая крышка
1
40
GB70-85
Установочный винт
M16x50
3
41
GB120-86
Штифт
16x55
1
42
GB119-86
Цилиндрический штифт
A10х60
1
43
GB77-85
Винт
M12x12
1
44
GB70-85
Установочный винт
М10х80
1
45
C6266A-04-139
Масляный штуцер
3
46
C6266A-04-46
Шайба
1
47
GB278-89
Шариковый подшипник
80108
2
48
GB70-85
Установочный винт
M6x12
4
49
С6266A-04-06
Подшипниковый узел
М2,5, Z42
1
50
GB70-85
Установочный винт
M6х12
4
51
GB6170-86
Шестигранная гайка типа 1
M12
2
52
C6266A-04-130
Болт
1
53
С6266А-04-129
Тормозная лента
1
54
GB893.2-86
Стопорное кольцо для отверстия
68
3
55
GB894.1-86
Стопорное кольцо для вала
40
1
56
C6266A-04-48
Нажимная втулка
1
57
GB278-89
Шариковый подшипник
80207
1
58
GB894.1-86
Стопорное кольцо для вала
35
1
59
С6266А-04-146
Соединительная муфта масляного насоса
1
60
C6266A-04-I37
Муфта масляного насоса
1
61
SNBY2.5/0,5
Масляный насос
1
62
C6266A-04-58
Стопор
1
63
GB/T3452.1-1992
Резиновое кольцо
73x2,65
1
64
G52-2
Комбинированная уплотнительная шайба
14
2
65
C6266A-04-148
Соединитель корпуса
M14
1
66
G52-2
Комбинированная уплотнительная шайба
18
1
67
GB308-84
Стальной шарик
Ø8
1
68
C6246B-101087
Соединитель корпуса
M14/10
1
69
C6266A-04-140
Прямая муфта
1
70
30242
Нейлоновая труба
Ø10x1300
1
71
C6246B-101088
Соединитель корпуса
M18/10
1
72
WIJ-16*I80-J
Масляный фильтр
1
73
С6266А-04-51
Входной вал
1
74
GB 120-86
Штифт
6x20
2
75
C6266A-04-128
Ролик
1
76
С6266А-04-126
Опора тормоза
1
47
№
№ Детали
Наименование
Спецификация
К-во
77
C6266A-04-127
Вал
1
78
GB119-86
Цилиндрический штифт
A4x35
1
79
C6266A-04-50
Тяга
1
80
С6266А-04-49
Рычаг
1
81
GB119-86
Цилиндрический штифт
A8*28
1
82
C6266A-04-39
Медная оболочка
1
83
C6266A-04-05
Держатель фрикционной пластины
М2,5, Z55
1
84
С6266А-04-38
Распорное кольцо
1
85
GB 119-86
Цилиндрический штифт
D5х10
2
86
C6266A-04-40
Сплайн-шайба 1
2
87
C6266A-04-41
Шлицевая шайба 11
2
88
C6266A-04-42
Фрикционная пластина
16
89
GB1096-79
Плоская шпонка
A10*80
1
90
C6266A-04-44
Шлицевой корпус
1
91
C6266A-04-53
Пружина сжатия
2
92
C6266A-04-52
Стопорный штифт
2
93
C6266A-04-45
Гайка регулировочного винта
2
94
C6266A-04-43
Фрикционная пластина
14
95
C6266A-04-47
Держатель фрикционной пластины
1
96
GB812-88
Круглая гайка
M33х1,5
1
97
GB858-88
Стопорная шайба для круглой гайки
33
1
98
GB70-85
Установочный винт
M8х20
11
99
C6266A-04-34
Фланец
1
100
C6266A-04-35
Шкив
1
101
GB894.1-86
Стопорное кольцо для вала
60
1
102
C6266A-04-36
Распорная втулка
1
103
GB278-89
Шариковый подшипник
80112
2
104
GB119-86
Цилиндрический штифт
A12х70
1
105
GB/3452.1-1992
Резиновое кольцо
136x3,55
1
106
GBT13871-1992
Манжетное уплотнение
FB040055
1
вращающегося вала
107
GB893.2-86
Стопорное кольцо для отверстия
80
1
108
GB 120-86
Штифт
8x24
2
109
C6266A-04-37
Подшипниковый узел
1
110
GB278-89
Шариковый подшипник
80208
1
111
C6266A-04-38
Распорное кольцо
1
112
C6266A-04-54
Стопор
2
113
C6266A-04-96
Вилка трансмиссии
1
114
С6266Л-04-95
Фиксатор
1
115
GВ70-85
Установочный винт
М6х30
2
116
C6266A-04-94
Вал
1
48
№
№ детали
Наименование
Спецификация
К-во
117
GB/T3452.1-1992
Резиновое кольцо
36,5x1,8
1
118
C6266A-04-93
Втулка вала

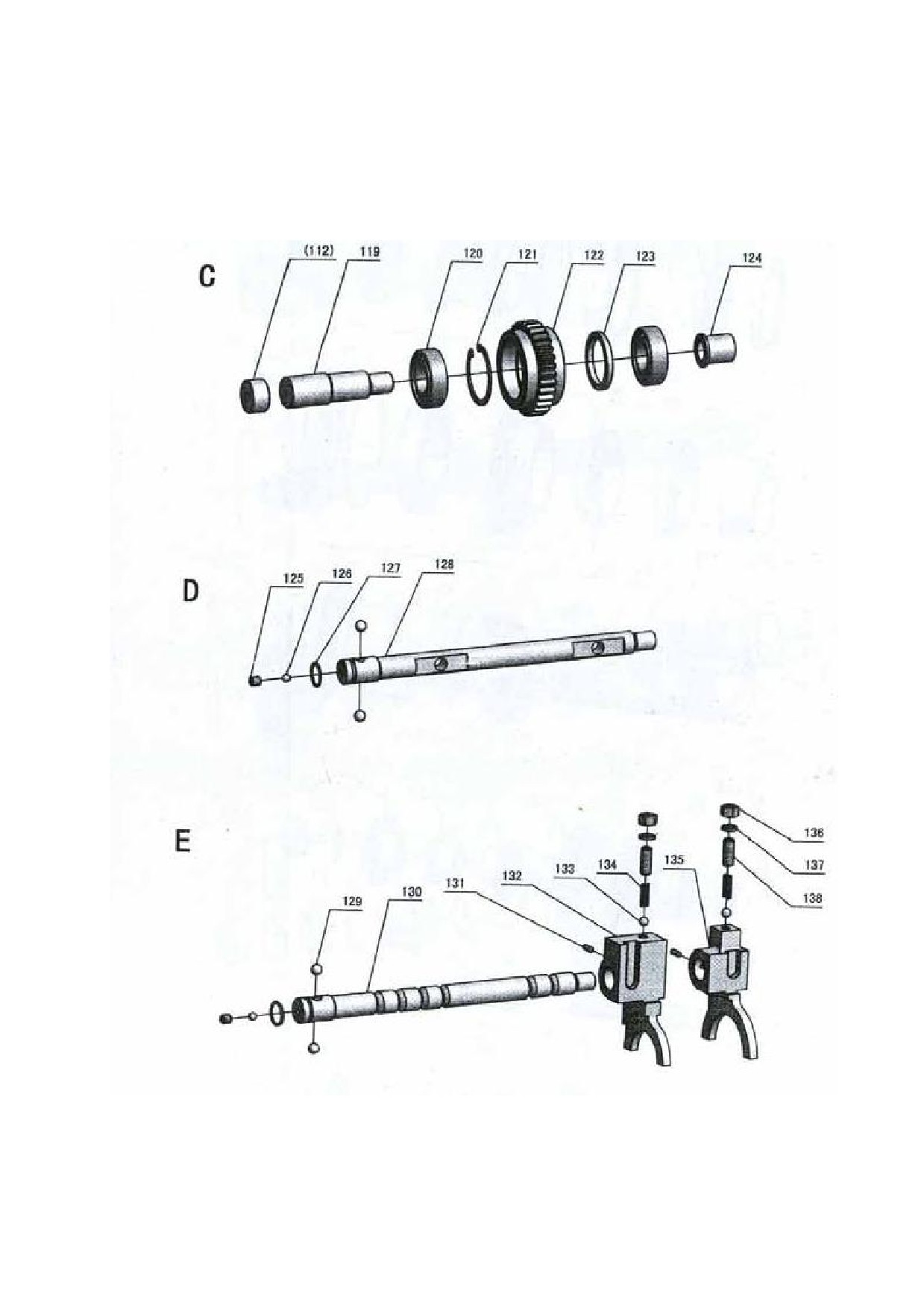

1
119
С6266А-04-55
Холостой вал
1
120
GB278-89
Шариковый подшипник
80205
2
121
GB893.1-86
Стопорное кольцо для отверстия
52
1
122
С6266А-04-04
Холостое колесо
M2,5, Z32
1
123
С6266А-04-56
Распорное кольцо
1
124
C6266A-04-57
Корпус
1
125
GB77-85
Винт
М10х10
2
126
GB308-84
Стальной шарик
Ø8
2
127
GB/T3452.1-1992
Резиновое кольцо
22,4x2,65
2
128
C6266A-04-105
Опорная ось
1
129
GB308-84
Стальной шарик
Ø12
4
130
C6266A-04-102
Вал позиционирования
1
131
GB119-86
Цилиндрический штифт
A6x16
1
132
C6266A-04-109
Вилка трансмиссии
1
133
GB308-84
Стальной шарик
Ø10
2
134
С6266А-04-132
Пружина сжатия
2
135
C6266A-04-112
Вилка трансмиссии
1
136
GB6170-86
Шестигранная гайка типа 1
M12
2
137
GB93-87
Пружинная шайба стандартного типа
12
2
138
GB77-85
Винт
M12x30
2
139
C6266A-04-71
Балансировочный лист
2
140
GB79-85
Винт
M6xl0
4
141
C6266A-04-32
Гайка стопорного винта
1
142
GB77-85
Винт
М10х10
1
143
GB70-85
Установочный винт
M8x45
5
144
C6266A-04-73
Задняя торцевая крышка
1
145
C6266A-04-73-1
Прокладка задней торцевой крышки
1
146
C6266A-04-72
Масляное кольцо
1
147
GB276-89
Шариковый подшипник с глубоким
6024
1
желобом
148
GB77-85
Винт
М10х10
1
149
C6266A-04-31-1
Прижимная пластина
1
150
C6266A-04-31
Гайка стопорного винта
1
151
C6266A-04-24
Шестерня
М2.5, Z60
1
152
C6266A-04-32-I
Прижимная пластина
1
153
C6266A-04-74
Распорная втулка
1
154
GB297-84
Конический роликовый подшипник
D2007926E
1
155
GB70-85
Установочный винт
M8x35
1
166
C6266A-04-22
Шестерня
М3, Z54
1
49
№
№ детали
Наименование
Спецификация
Кол-во
157
GB80-85
Винт
M8х8
2
158
C6266A-04-23
Шестерня
М3,5, Z68
1
159
GB297-84
Конический роликовый подшипник
D2007128E
1
160
GB/T3452.1-1992
Резиновое кольцо
212x5,3
1
161
C6266A-04-75
Передняя торцевая крышка
1
162
GB70-85
Установочный винт
M8x35
6
163
С6266А-04-03
Шпиндель
1
164
C6266A-04-77
Винт блокировки кулачка
6
165
RUN6246-101082-1
Пружина
6
166
C6266A-04-76
Стопор кулачка
6
167
GB1567-79
Тонкая плоская шпонка
A8x70
1
168
GB1096-79
Плоская шпонка
A12x100
1
169
С6266А-04-59
Верхняя крышка
2
170
GB278-89
Шариковый подшипник
80207
1
171
C6266A-04-07
Шестерня
М2.5, Z55
1
172
C6266A-04-08
Шестерня
М2.5, Z48
1
173
C6266A-04-09
Шестерня
М2,5, Z35
1
174
C6266A-04-10
Шестерня
М2,5, Z29
1
175
C6266A-04-11
Шестерня
М2,5, Z42
1
176
С6266А-04-61
Распорное кольцо
1
177
GB278-89
Шариковый подшипник
80206
2
178
C6266A-04-60
Шлицевой вал
1
179
GB 1096-79
Плоская шпонка
A8x28
1
180
С6266А-04-13
Передаточный вал
М2,5, Z20
1
181
C6266A-04-62
Распорное кольцо
1
182
C6266A-04-12
Шестерня
M2,5, Z54
1
183
GB73-85
Установочный винт
M8х12
1
184
GB921-86
Стопорное кольцо
D=71
1
185
GB278-89
Шариковый подшипник
80106
1
186
C6266A-04-63
Верхняя крышка
1
187
GB77-85
Винт
М10х10
1
188
GB/3452.1-1992
Резиновое кольцо
51,5x2,65
1
189
GB278-89
Шариковый подшипник
80106
1
190
C6266A-04-64
Стопор
1
191
GB77-85
Винт
M10x20
2
192
C6266A-04-65
Стопор
1

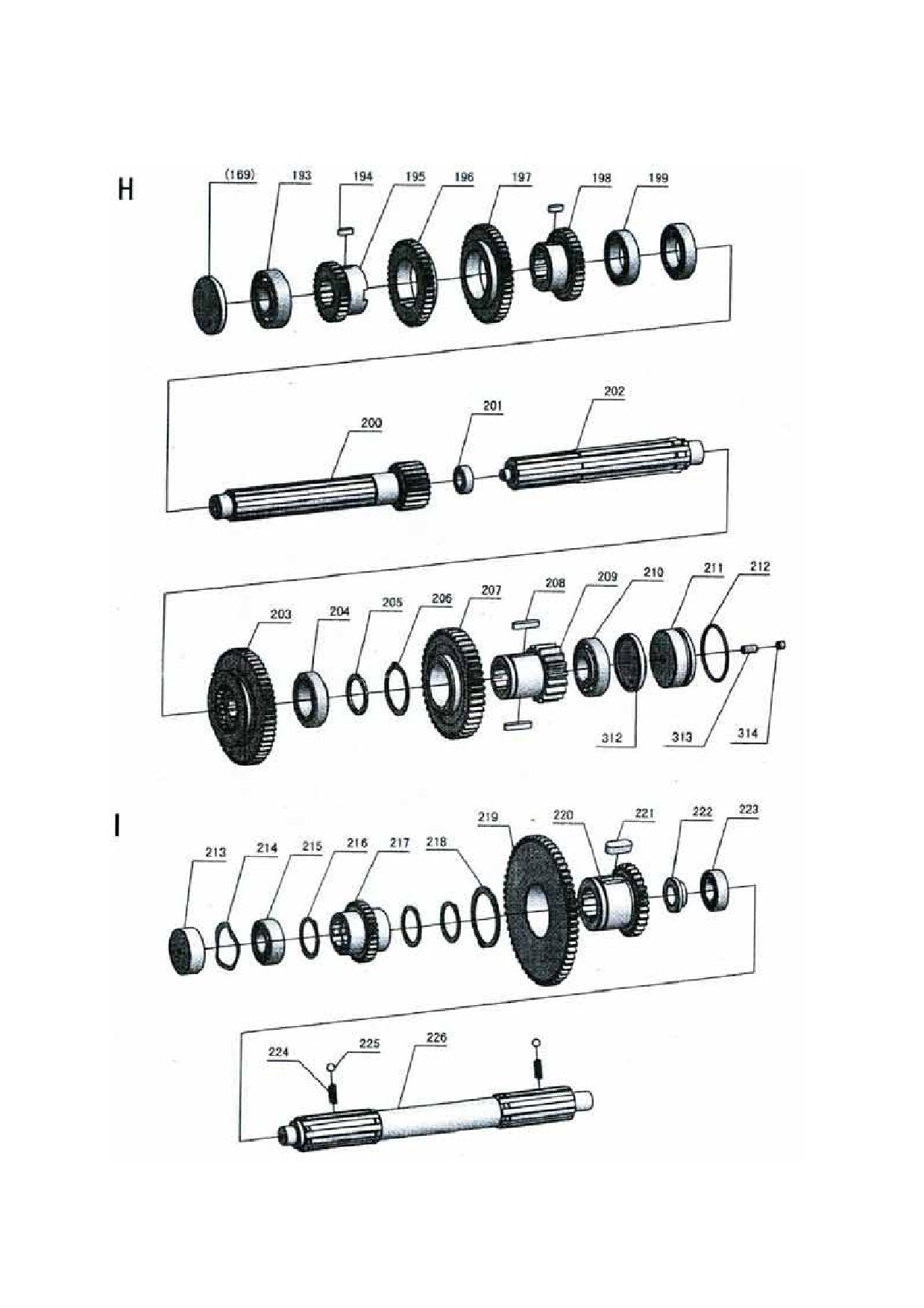

193
GB278-89
Шариковый подшипник
80306
1
194
GB 1096-79
Плоская шпонка
A8x20
2
195
C6266A-04-14
Шестерня
М2.5, Z28
1
196
C6266A-04-15
Шестерня
М2,5, Z41
1
50
№
№ детали
Наименование
Спецификация
К-во
197
197C6266A-04-16
Шестерня
М2,5, Z47
1
198
198C6266A-04-17
Шестерня
М2,5, Z34
1
199
199OB278-89
Шариковый подшипник
80108
2
200
200C6266A-04-18
Шестерня
М2,5, Z22
1
201
201GB278-89
Шариковый подшипник
80202
1
202
202C6266A-04-68
Шлицевой вал
1
203
203C6266A-04-19
Шестерня
М2.5, Z22/Z56
1
204
204GB297-84
Конический роликовый подшипник
2007108E
1
205
205C6266A-04-69
Распорная втулка
1
206
206GB894.1-86
Стопорное кольцо для вала
55
1
207
207C6266A-04-20
Шестерня
М3, Z46
1
208
208GB1096-79
Плоская шпонка
A8х36
2
209
209C6266A-04-21
Шестерня
M3,5, ZI7
1
210
210GB297-84
Конический роликовый подшипник
7306E
1
211
211C6266A-04-70
Стопор
1
212
212GB/3452.1-1992
Резиновое кольцо
65x3,55
1
213
213C6266A-04-78
Стопор
1
214
214JB/T7590-94
Волнистая шайба
47
3
215
215GB278-89
Шариковый подшипник
80204
1
216
216GB894.1-86
Стопорное кольцо для вала
36
1
217
217C6266A-04-25
Шестерня
М2, Z30
1
218
218GB894.1-86
Стопорное кольцо для вала
55
1
219
219C6266A-04-26
Шестерня
M2,5, Z60
1
220
220C6266A-04-27
Шестерня
М2,5, Z28
1
221
221GB1096-79
Плоская шпонка
A12x28
1
222
222C6266A-04-80
Корпус
1
223
223GB278-89
Шариковый подшипник
80104
1
224
224C6266A-04-133
Пружина сжатия
2
225
225GB308-84
Стальной шарик
Ø8
2
226
226C6266A-04-79
Вал
30
1

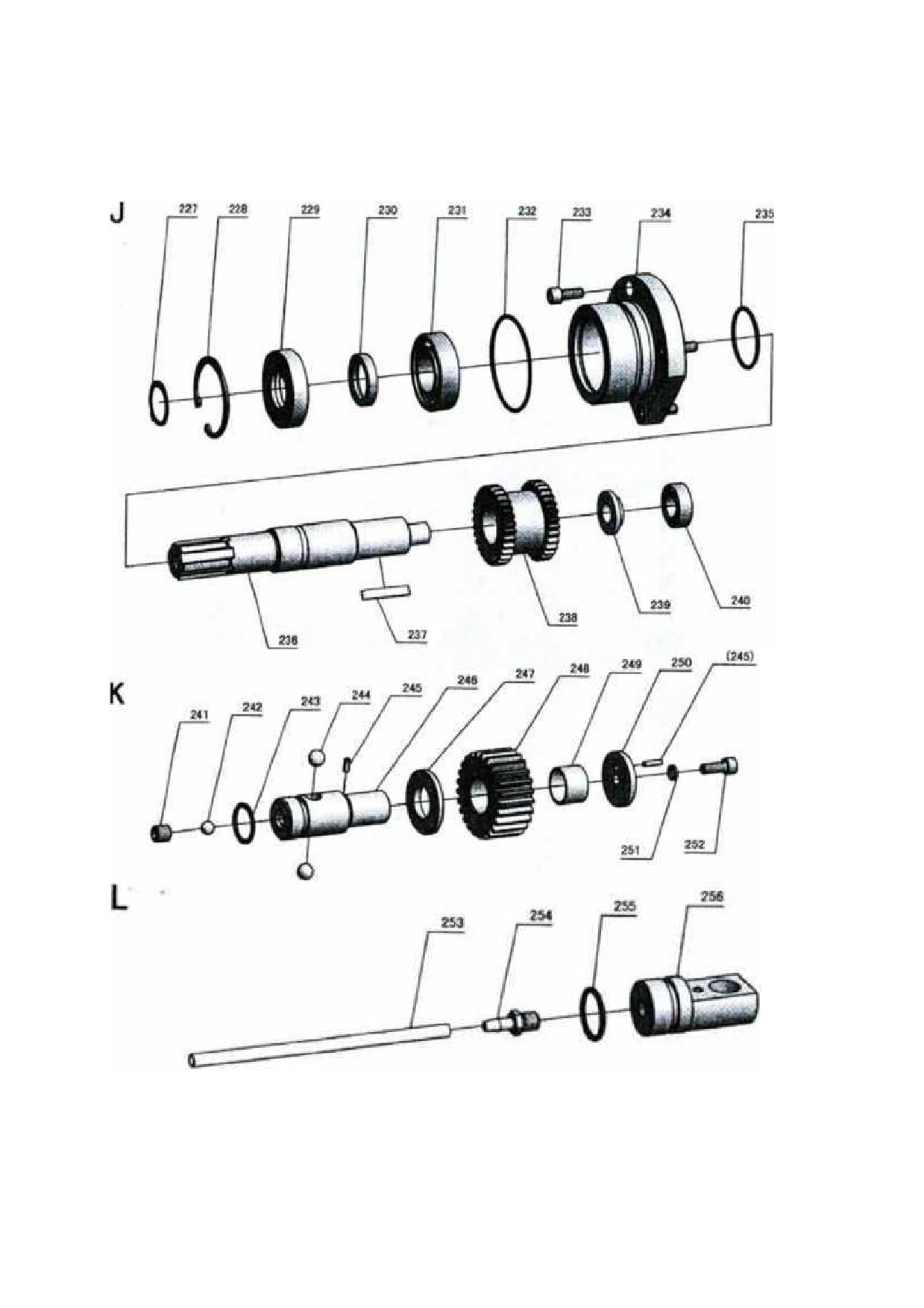

227
227GB894.1-86
Стопорное кольцо для вала
62
1
228
228GB893.2-86
Стопорное кольцо для отверстия
1
229
229C6266A-04-85
Втулка вала шкалы
FB030042
1
230
230GB/T13871-1992
Манжетное уплотнение
80206
1
вращающегося вала
231
231GB278-89
Шариковый подшипник
1
232
232GB3452.1-1992
Резиновое кольцо
73x2,65
1
233
233GB70-85
Винт
M8х20
3
234
234С6266А-04-84
Фланец
1
235
235GB?13452.1-1992
Резиновое кольцо
1
236
236C6266A-04-86
Выходной вал
45x2.65
1
51
№
№ детали
Наименование
Кол-во
237
GB1096-79
Плоская шпонка
1
238
C6266A-04-28
Шестерня
1
239
C6266A-04-87
Распорное кольцо
1
240
GB278-89
Шариковый подшипник
1
241
GB77-85
Винт
1
242
GB308-84
Стальной шарик
1
243
GB/T3452.1-1992
Резиновое кольцо
1
244
GB308-84
Стальной шарик
2

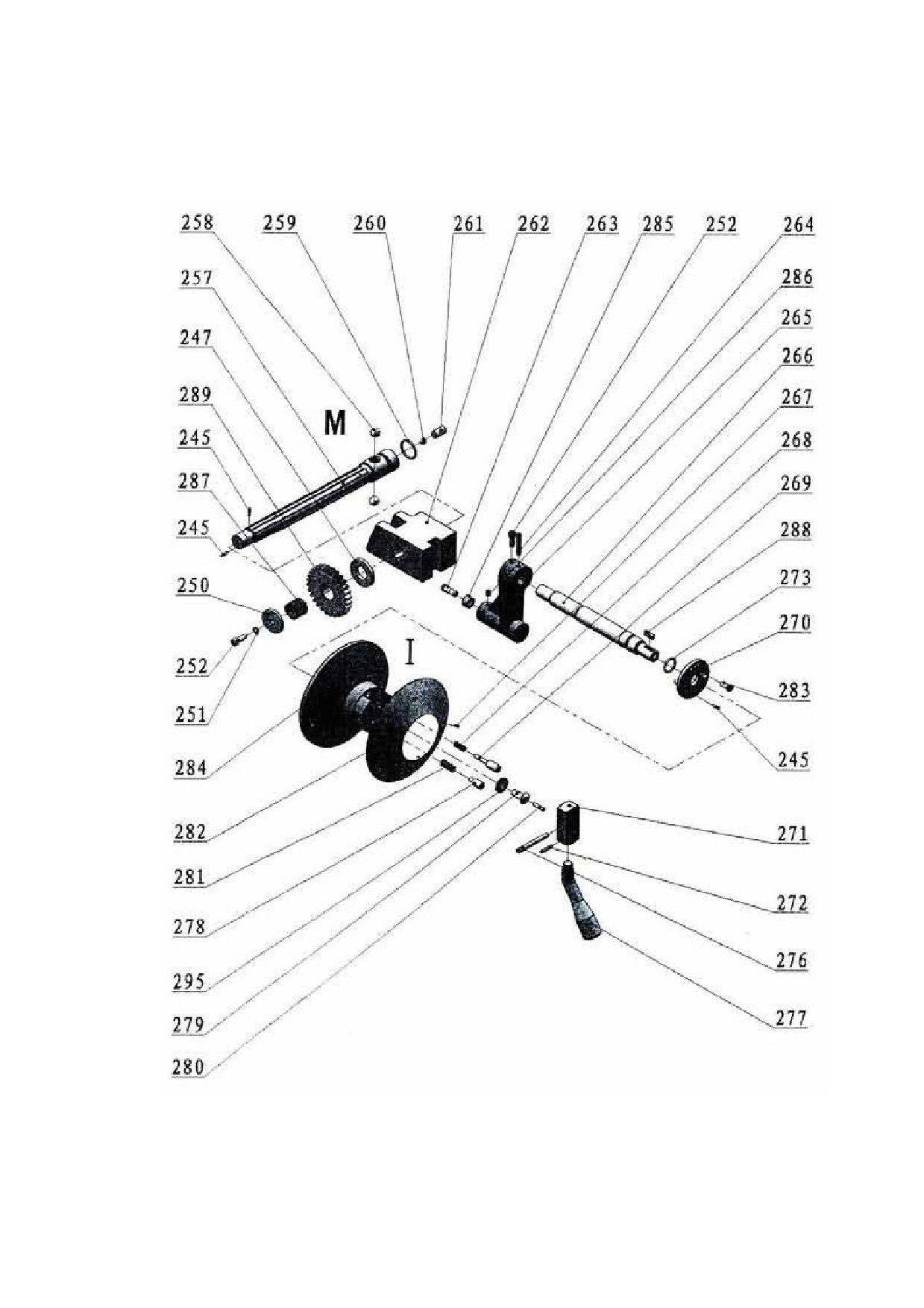

245
GB879-86
Штифт
5
246
C6266A-04-88
Выходной холостой вал
1
247
C6266A-04-89
Распорное кольцо
2
248
C6266A-04-30
Шестерня
1
249
SF-1
Подшипник с безмасляной смазкой
1
250
C6266A-04-90
Стопорное кольцо
2
251
GB93-87
Пружинная шайба стандартного типа
2
252
GB70-85
Установочный винт
3
253
Люцитовая труба
1
254
С6266А-04-83
Масляный штуцер
1
255
GB/T3452.1-1992
Резиновое кольцо
1
256
C6266A-04-82
Пробка масляного выпуска
1
257
C6266A-04-91
Вал
1
258
GB308-84
Стальной шарик
2
259
GB/T3452.1-1992
Резиновое кольцо
1
260
GB308-84
Стальной шарик
1
261
GB77-85
Винт
1
262
C6266A-04-92
Блок вилки переключения передач
1
263
C6266A-04-113
Оправка
1
264
GB879-86
Штифт
1
265
C6266A-04-159
Кулиса
1
266
C6266A-04-154
Шток вилки
1
267
GB827-86
Заклепка для шкалы
5
268
C6266A-04-133
Пружина сжатия
1
269
C6266A-04-157
Штифт
1
270
C6266A-04-152
Кольцо
1
271
C6266A-04-155
Неподвижный блок
1
272
GB879-86
Штифт
1
273
GB 1235-76
Резиновое кольцо
5
274
RUN6246-101067
Кольцо
4
275
GB879-86
Упругий цилиндрический штифт
5
276
GB 119-86
Штифт
1
52
№
№ детали
Наименование
Спецификация
К-во
277
C6266A-04-156
Рукоятка
1
278
C6266A-04-158
Штифт
1
279
RUN6246-101088
Винт
5
280
GB80-85
Винт
M4х20
5
281
RUN6246-101105
Пружина сжатия
1
282
C6266A-04-117
Табличка скоростей
1
283
C.B819-85
Винт
M6х12
10
284
C6266A-04-153
Колесо
1
285
C6266A-04-110
Корпус
3
286
GB80-85
Винт
M6х8
10
287
SF-1
Подшипник с безмасляной смазкой
2018
1
288
GB1096-79
Плоская шпонка
A5х18
6
289
С6266А-04-29
Шестерня
М2,5, Z28
1

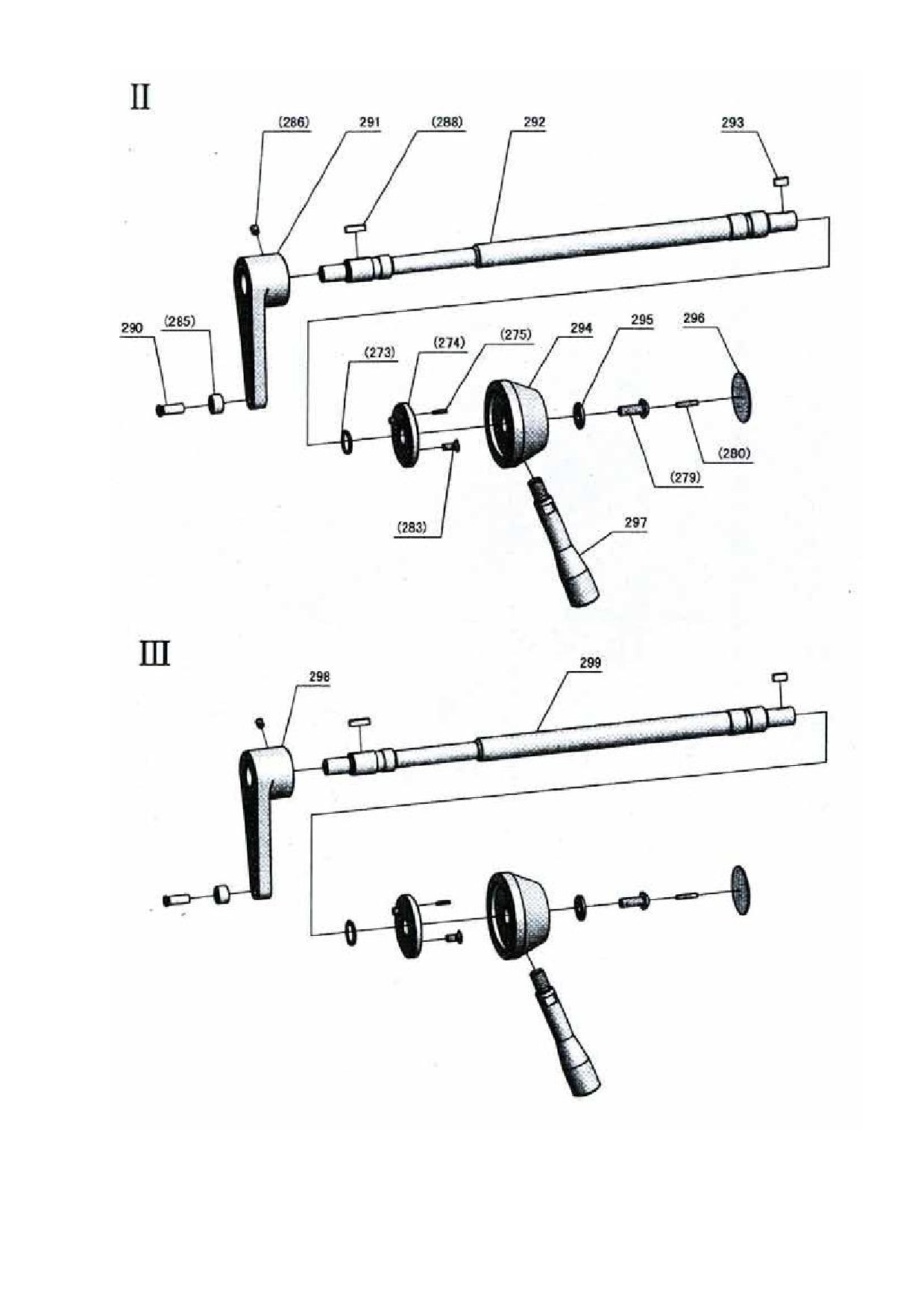

290
C6266A-04-111
Оправка
2
291
C6266A-04-106
Кулиса
1
292
C6266A-04-107
Шток вилки
2
293
GB 1096-79
Плоская шпонка
A5х12
4
294
С6266А-04-141
Рукоятка переключения скорости
4
295
RUN6246-101070-1
Шайба
5
296
RUN6246-101099
Шкала
4
297
C6266A-04-142
Ручка рычага
2
298
C6266A-04-97
Кулиса
1
299
C6266A-04-98
Вилка трансмиссии
2
300
C6266A-04-100
Кулиса
1
301
C6266A-04-101
Шток вилки
2
302
C6266A-04-143
Ручка рычага
1
303
C6266A-04-103
Кулиса
1
304
C6266A-04-104
Шток вилки
1
305
GB3452.1-82
Резиновое кольцо
53х3,55
1
306
C6266A-04-150
Опора вертикального вала
6
307
GB70-85
Винт
M6x25
1
308
C6266A-04-149
Односторонний клапан
1
309
GB879-86
Штифт
3х14
25677
4
310
Биконический режущий наконечник
311
25568
Штуцер масляной трубы
4
C6266A-04-151
1
312
Верхняя крышка
313
GB77-85
Винт
M16х40xP1,5
5
1
314
GB6173-86
Гайка
M16хl,5
1
53

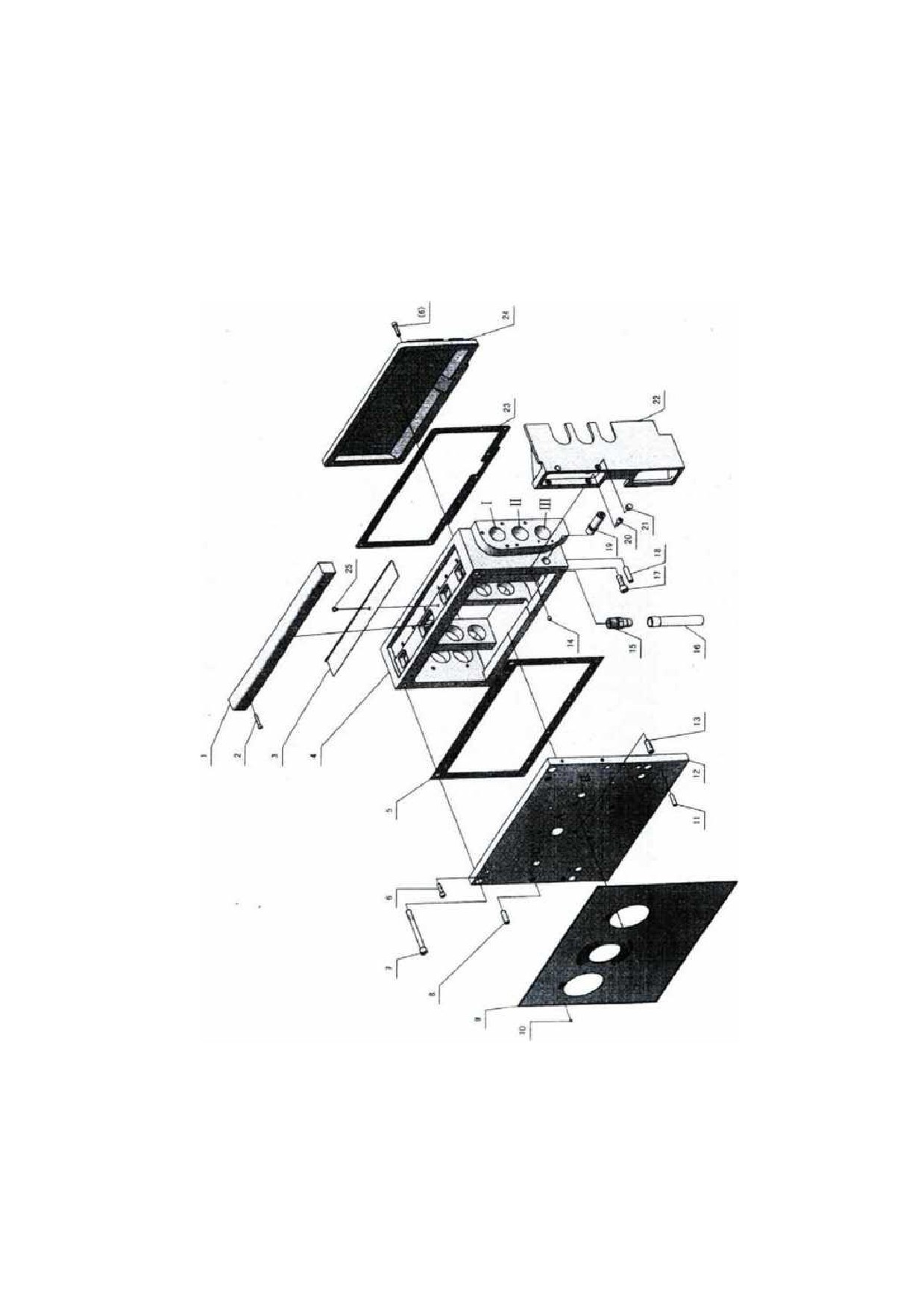

Редуктор
54
55
56
57
58
№
№ детали
Наименование
Спецификация
К-во
1
C6266A-05-101
Верхняя крышка коробки подачи
1
2
GB70-85
Установочный винт
M6*35
2
3
С6266А-05-04
Крышка
1
4
C6266A-05-01
Корпус коробки подачи
1
5
C6266A-05-77
Прокладка передней крышки
1
6
GB70-85
Установочный винт
M8х30
26
7
GB70-85
Установочный винт
M12х150
2
8
Z5035-03-28
Установочный винт
3
9
C6266A-05-92
Панель коробки подачи
1
10
GB818-85
Винт
М3х5
12
11
GB117-86
Конический штифт
2
12
C6266A-05-03
Передняя крышка коробки подачи
1
13
C6266A-05-82
Установочный винт
1
14
GB78-85
Винт
M8х0
1
15
С6266А-05-99
Соединитель
1
16
Люцитовая труба
Ø20х52х500
1
17
GB70-85
Установочный винт
MI2*35
2
18
GB 118-86
Конический штифт
10х45
2
19
C6266A-05-83
Опорный вал контроля
1
20
GB70-83
Винт
M8х16
2
21
C6266A-05-100
Стопор
2
22
C6266A-05-05
Опора кнопки
1
23
С6266А-05-78
Уплотнительная шайба для задней крышки
1
24
C6266A-05-02
Задняя крышка коробки подачи
1
25
GB818-85
Винт
M6х8
1

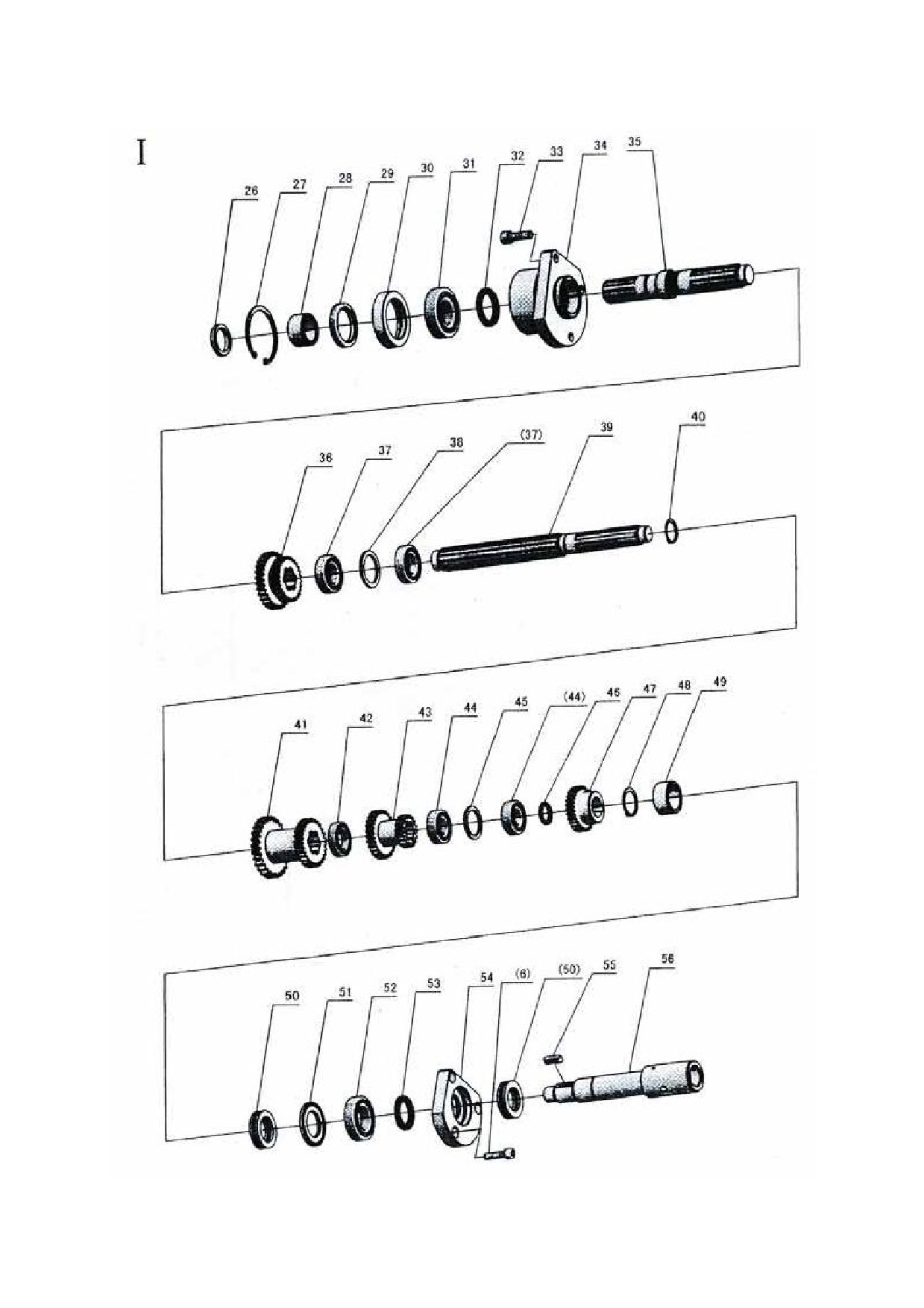

26
C6266A-05-46
Шайба
1
27
GB893H-86
Перегородка
70
1
28
C6266A-05-47
Распорная втулка
1
29
GB13871-1992
Манжетное уплотнение вращающегося вала
B4055
1
30
C6266A-05-48
Уплотнительная масляная втулка
1
31
GB/T276-1994
Шариковый подшипник с глубоким желобом
6206
1
32
FJ145-63
Войлочное кольцо
35
1
33
GB70-85
Установочный винт
M10х30
3
34
С6266А-05-49
Торцевая крышка 1
1
35
C6266A-05-38
Вал I
1
36
C6266A-05-20
Двойная шестерня
Z30Z29
1
37
GB T276-I994
Шариковый подшипник с глубоким желобом
6005
4
38
С6266А-05-50
Распорное кольцо I
2
39
C6266A-05-42
Вал V
1
40
GB894.1-86
Осевой бампер
25
2
59
содержание ..
1
2
3 ..
