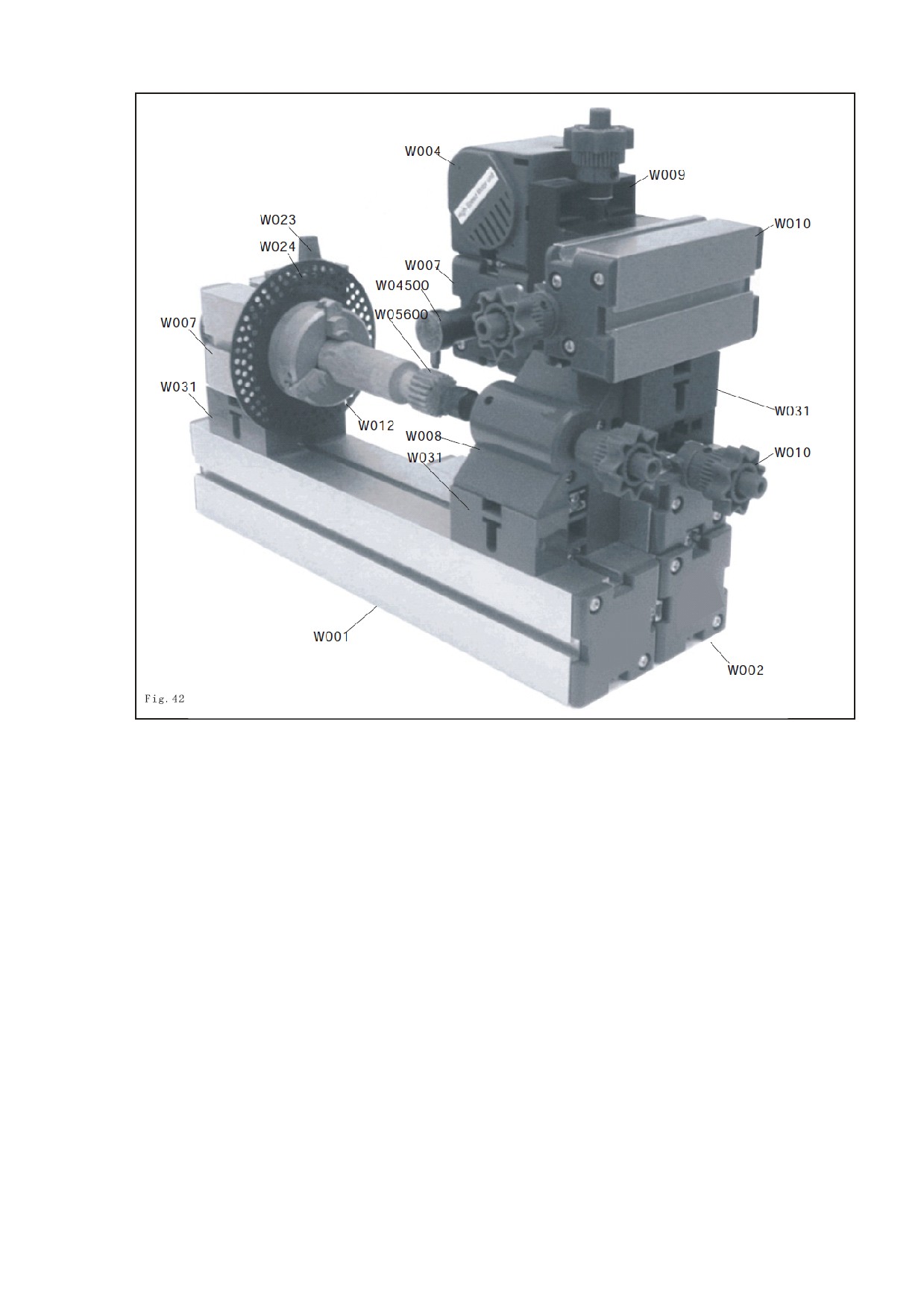

7. Фрезерный станок с горизонтальным механизмом
Перечень деталей для фрезерного станка
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W020
Центрирую
1
W051
Отвёртка
1
направляющая
щий патрон
механизма
W002
Короткая
1
W021
12В
1
W052
Стержень
2
направляющая
Трансформа
механизма
тор
W004
Блок мотора
1
W022
Провод
1
W05600
Горизонталь
1
высокой
подключ.
ный
скорости
трансформат
механизма*
ора
W00403
Втулка оси
1
W023
делитель
1
W06304
3*10 Винт
2
мотора
W007
Блок редуктора
2
W024
Разделитель
1
W06316
4*8Болт
3
ная планка
W008
Упор задний,
1
W031
Промежуточ
3
W06318
4*12Болт
1
«задняя бабка»
ная часть
W009
Салазки
1
W0320
Поддержива
1
W06324
4*6
1
1
ющий кожух
шестигранны
й Болт
W010
Салазки с
2
W043
Щелевая
4
W06334
8x4.2x0.6
4
направляющей
скоба
шайба
W012
Зажим
1
W044
Пластина
2
W06339
4*16 Болт
2
W014
Фиксатор
12
W0450
Цанга для
1
0
горизонталь
ного
механизма*
Части, которые отмечены "*", в состав списка не включен с классическим набором
или профессиональным. Вы можете купить их отдельно.
Станки с цифровым дисплеем
Станки с цифровым дисплеем широко используется для отображения процесса обработки
в промышленности, и это еще больше расширяет функции обработки и повышает
эффективность производства ручных машин. Мы разработали эту технологию для того,
чтобы понять теорию операций и развития тенденции.
Особенности прибора
Интуиционистские: четко знать положение каждой оси и скорость вала.
Точность: Точность индикации питания может быть достигнуто 0.01mm/0.005in.
Легкоуправляемый: Любая кнопка можно обнулить параметры без сложных расчетов
измерения, и можно менять единицы измерения в то же время.
Гибкость: Простота управления скоростью вращения вала с переменной регулировкой
скорости.
Основные правила безопасности при работе с устройством:
1. Сохраняйте рабочую область чистой и сухой. Не работайте в грязной и влажной среде.
Мы рекомендуем работать в среде в достаточно проветриваемой, без пыли.
2. Держите детей (в возрасте до 10) подальше от рабочей зоны, фрезерный станок является
наиболее опасный из всех машин, дети должны использовать машины только под
наблюдением профессионалов.
3. Не храните машину в месте, где дети могут быть воспользоваться ей.
4. Всегда одевайте очки, чтобы защитить ваши глаза, когда вы работаете с машиной.
5. Держите волосы и одежду подальше от движущихся частей.
6. Остановите машину мгновенно, когда услышите странный звук, начинайте же после
того, как устраните причину.
7. Всегда проверяйте машину до начала работы с ней, удалите или заменить изношенные
детали, если потребуется. Некоторые из компоненты специально разработаны для нашей
машины, мы рекомендуем вам использовать наши компоненты для замены, во избежание
травм и продления срока службы вашей машины.
8. Скорость должна быть отключена до минимума, прежде чем перестанете работать.
9. Держите станок во время эксплуатации подальше от химических и взрывчатых веществ.
10. Чтобы избежать непредвиденных ситуаций, поверните переключатель трансформатора
в положение отключено, прежде чем начать действовать. Поместите трансформатор в
достаточно проветриваемую и сухую среду.
11. Никогда не прикасайтесь к вращающимся рабочим деталям, в частности, к
вращающимся инструментам.
12. Когда сопротивление двигателя слишком высоко, чтобы уменьшить скорость
вращения, сократите мощность подачи сразу в течение 5 секунд, а не задерживайтесь,
чтобы отключить машину, в противном случае двигатель будет испорчен. Когда это
происходит, проверьте причину возникновения и устраните ее, прежде чем перезапустите
машину снова.
13. Убедитесь, что существует определенное расстояние между вращающим
инструментом и заготовкой.

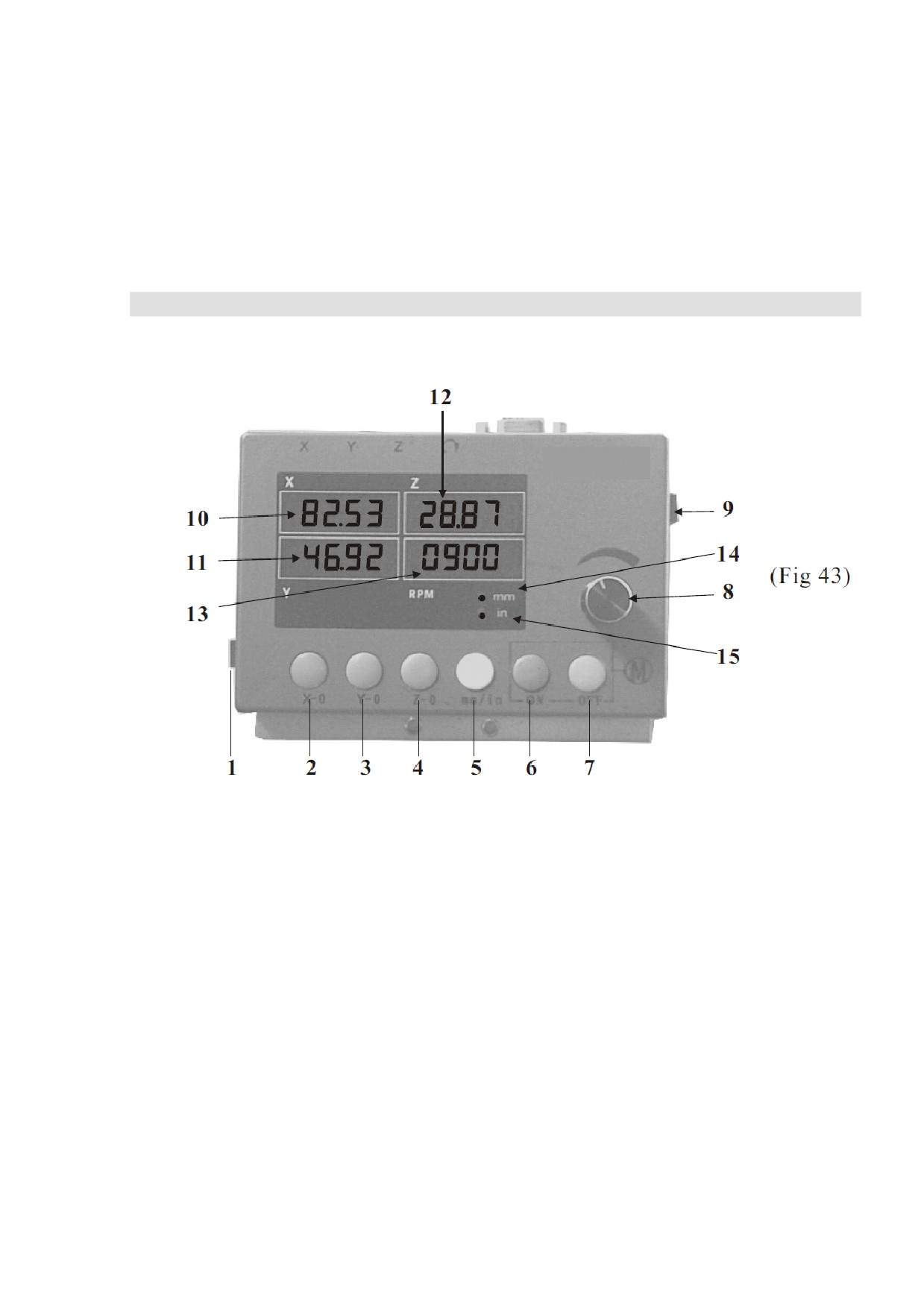

Инструкция об управления коробки с цифровым дисплеем
(назовем его DDCB далее) (как рис. 43)
1 электроснабжение DDCB.
2 "X-0" кнопка: Нажмите эту кнопку, номер, показывающий координаты оси X, вернется к
нулю. Если продолжать продвигаться по оси X, число начнет меняться от нуля.
3 "Y-0": Нажмите эту кнопку, номер, показывающий координаты оси Y вернется к нулю.
Если продолжать продвигаться по Y оси, число начнет меняться от нуля.
4 "Z-0" кнопка: Нажмите эту кнопку, номер, показывающий координаты оси Z, вернется к
нулю. Если продолжать продвигаться по оси Z, число начнет меняться от нуля.
5 "MM/In" кнопка: кнопка используется для изменения между единицей мм и дюймами.
Нажмите эту кнопку, единица оси XYZ будет изменяться в миллиметрах и дюймах.
6 "ON" кнопка: Нажмите эту кнопку, двигатель запустится.
7 "Off" кнопка: Нажмите эту кнопку, двигатель остановится.
8. Ручка контроля скорости: Она контролирует скорость двигателя. При вращении ручки
по часовой стрелке, скорость будет расти. Когда поворачиваете ручку против часовой
стрелки, скорость будет снижаться.
9. Питания двигателя.
10. "X": показывает положение оси X (мм / дюйм). После нажатия "X-0" кнопки, число
отрицательное, если повернуть ручку колеса по часовой стрелке. Число будет
положительным, когда поворачиваете ручку против часовой стрелки.
11. "Y": показывает положение оси Y (мм / дюйм). После нажатия "Y-0" кнопки, число
отрицательное, если повернуть ручку колеса по часовой стрелке. Число будет
положительным, когда поворачиваете ручку против часовой стрелки.
12. "Z": показаны положение оси Z (мм / дюйм). После нажатия "Z-0 кнопки, число
отрицательное, если повернуть ручку колеса по часовой стрелке. Число будет
положительным, когда поворачиваете ручку против часовой стрелки.
13. " RPM": При нажатии "ON" кнопку, скорость вала показана, скорость устройства
вращения за минуту.
14. "ММ": Световой индикатор загорается, когда измерение в миллиметрах.
15. " IN": Световой индикатор загорается, когда измерение в дюймах.
Представление DDCB

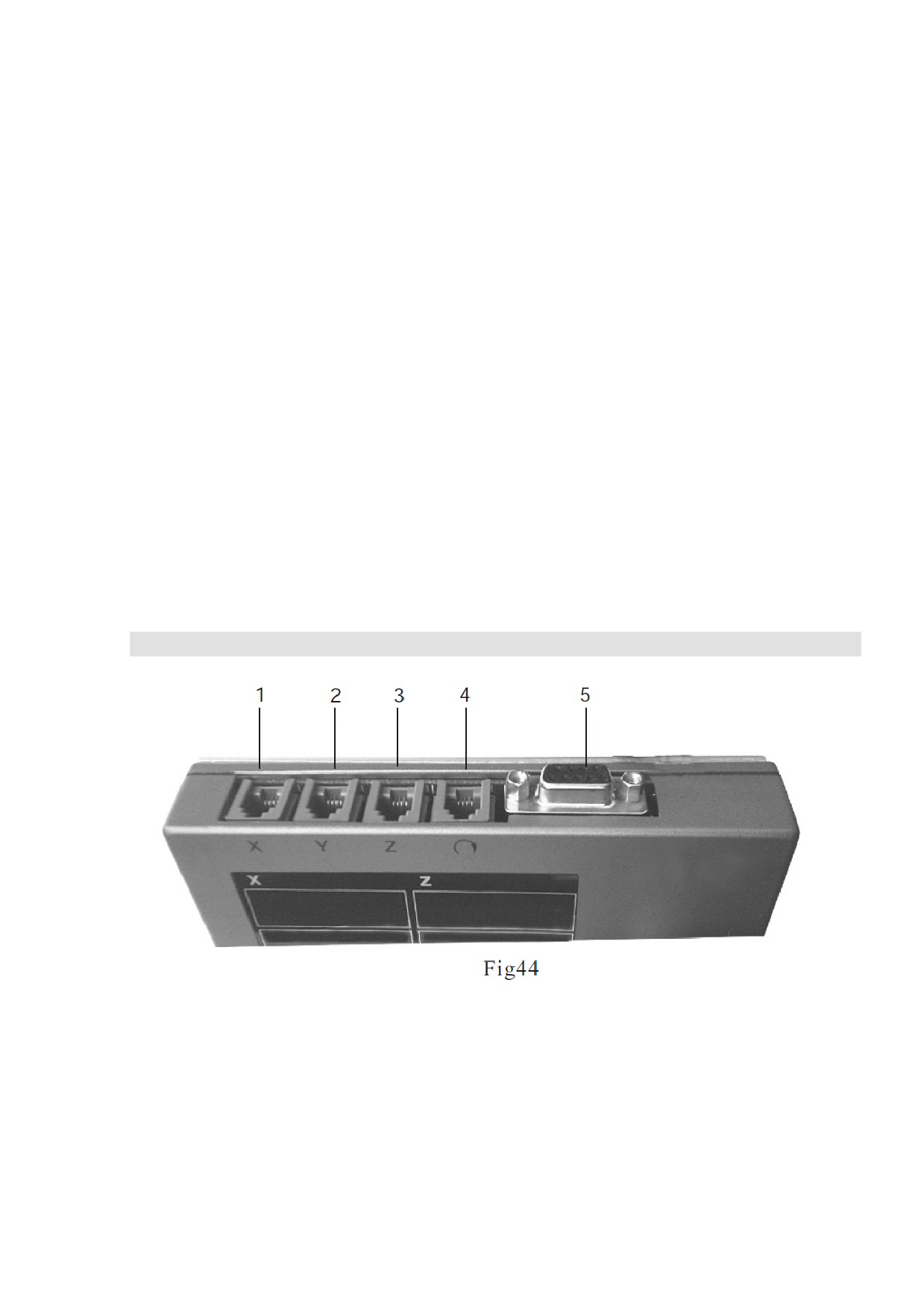

1. порт координаты данных по оси Х.
2. порт координаты данных по оси Y.
3. порт координаты данных по оси Z.
4. порт скорости вращения шпинделя (вала).
5. последовательный порт RS232.
Примечание
Перед использованием машины с цифровым дисплеем, убедитесь, что кабель размещен в
нужный порт. Особенно кабеля датчика скорости не могут быть размещены в порт данных
по X, Y, Z оси.
Последовательный порт RS232 связан с компьютером DB9 последовательным кабелем.
Точность дисплея может быть достигнута
0,01 мм
(0.005дюйм), когда ручка
была перемещена против часовой стрелки, увеличивая координаты 1 мм (0.05дюйм).
4. Метод, как аккуратно приготовить заготовку к работе: Прежде чем продвинуть салазки
в нужное место и повернуть к нулю, вы должны немного сместить в сторону, чтобы
приготовить ее к движению, пока требуется мало сил для перемещения. Здесь вы можете
отметить нуль. Потому что существует маленький зазор между винтом и гайкой, этой
операцией можно убедиться в точности. Таким же образом, когда продвижение переходит
установленные границы правильного положения, так, если вы хотите продвинуться на 3
мм, но вы неосторожно передвигаетесь на 3.2 мм, потому что есть маленький зазор между
винтом и гайкой, Вы не можете просто переместить салазки обратно в положение 3 мм,
эта позиция не является правильным. Для того чтобы точно произвести процесс
обработки, необходимо переместить салазки обратно в положение 2 мм. Когда положение
на 2мм, вы можете переместить салазки в положение 3 мм, это положение является
правильным.

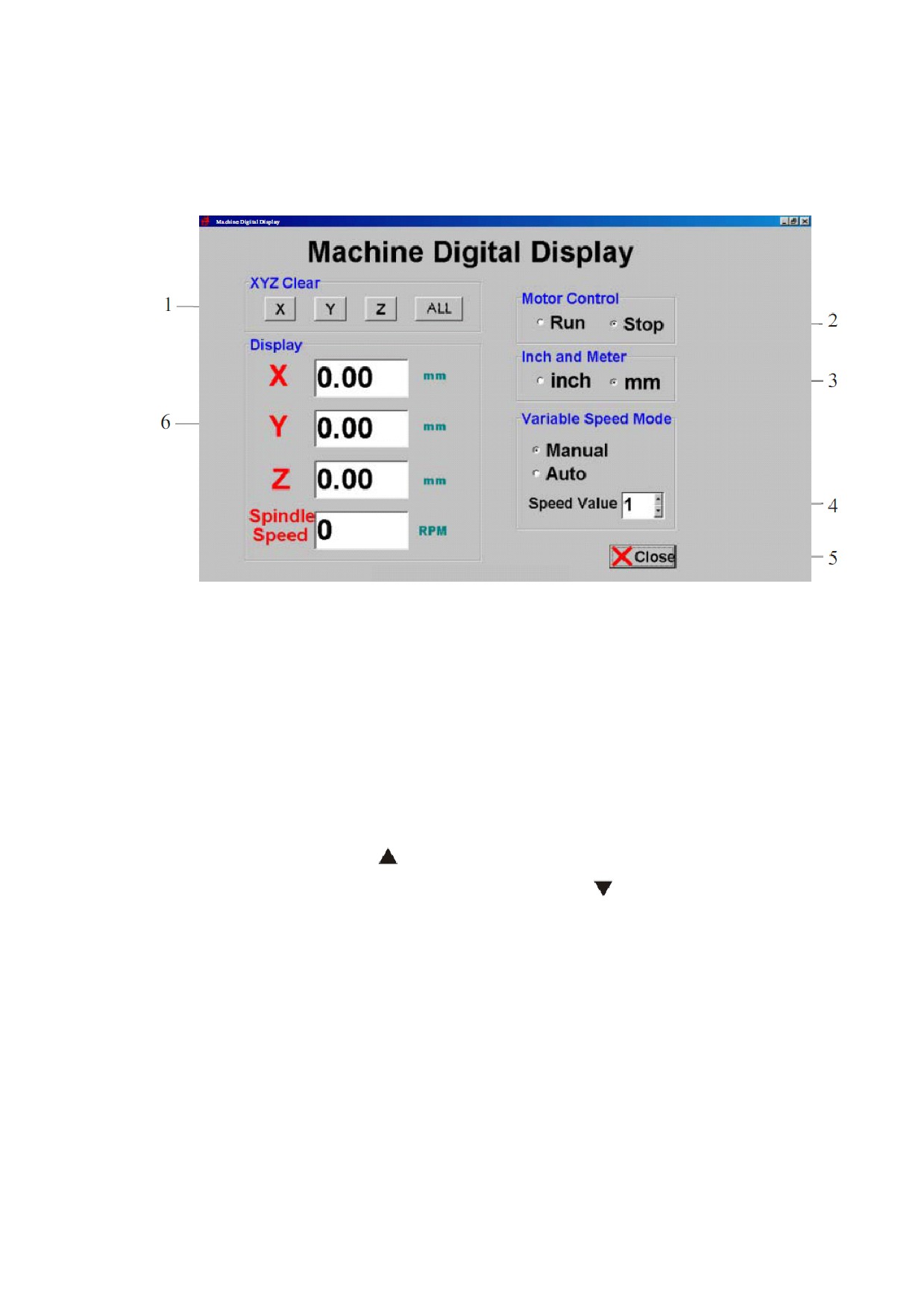

Программное обеспечение (рис 45)
Для установки Программного обеспечения для цифрового дисплея:
1. Закройте все программы
2. Два раза щелкните значок “Установка программного обеспечения”
3. Установка начнется автоматически. Просто следуйте инструкциям на экране для
продолжения.
Затем программа установки предложит установить
4. Нажмите “Далее, чтобы начать установку”
5. Следуйте инструкциям на экране. Нажмите кнопку “Готово”.
Для удаления программного обеспечения:
1. Из меню Пуск выберите “Настройка”, выберите пункт “Панель управления”,
2. Два раза щелкните значок “Установка и удаление программ”
3. Нажмите вкладку Установка / Удаление.
4. Из списка программ, которые можно удалить выбор цифровой дисплей машины
5. Нажмите “Изменить / Удалить”
6. Выберете опцию “Удалить и нажмите кнопку “Далее”
7. Нажмите “OK”, чтобы подтвердить, что вы хотите удалить это
8. Нажмите кнопку “Готово”.
1. X, Y, Z (все оси) обнуления
2. Управление двигателем: При выборе "работать" (run), мотор начинает работать. При
выборе "стоп", двигатель останавливается.
3. Выбор единиц измерения: При выборе мм, заданы миллиметры измерения. При выборе
дюймов, устройству заданы дюймы.
4. Выберите скоростной режим: при выборе ручного измерения (manual), изменение
скорости только для DDCB. При выборе авто
(auto), изменение скорости только
компьютером. При выборе
на дисплее число будет увеличиваться от одного,
максимальное число является
32. Когда выбираете
, число будет уменьшаться,
наименьшее число 1.
5. Кнопка выхода. При выборе этой кнопки, программное обеспечение закрывается.
6. Показаны координаты значение по оси Х, Y, Z и скорость вала (шпинделя).
1. Сверлильный станок с цифровым дисплеем (W10008)
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W04001
Пластины для
1
W051
Отвёртка
1
направляющая
стабилизации
механизма
W002
Короткая
1
W027
Плита для
1
W053
Подвижный
1
направляющая
сверления
Центровщик
механизма
W004
Блок мотора
1
W031
Соединитель
1
W05401
D 2 сверло
1
высокой
скорости
W00403
Втулка оси
1
W03201
Приводной
1
W05402
D 3 сверло
1
мотора
ремень мотора
W007
Блок редуктора
1
W043
Щелевая муфта
9
W062
цанга
1
W09500
Малые салазки
2
W044
Пластина
7
W06339
3*16 Винт
2
для цифрового
дисплея
W09600
Большие
1
W048
Фиксирующий
4
W06315
4*6 Болт
3
салазки для
зажим
цифрового
дисплея
W014
Фиксатор
5
W049
Цанговый патрон
1
W06318
4*12Болт
6
W021
12В
1
R S232
RS232
1
D00106
Фольга
1
Трансформатор
последовательное
соединение
D00100
DDCB коробка
1
W06317
4*10 Болт
4
W06307
3.5*16 Болт
3
с цифровым
дисплеем
W06316
4*8 Болт
10
W04003
Пластины для
2
W09700
Крышка
1
стабилизации
приводного
ремня
W06334
8.8x4.2x0.6
12
Шайба

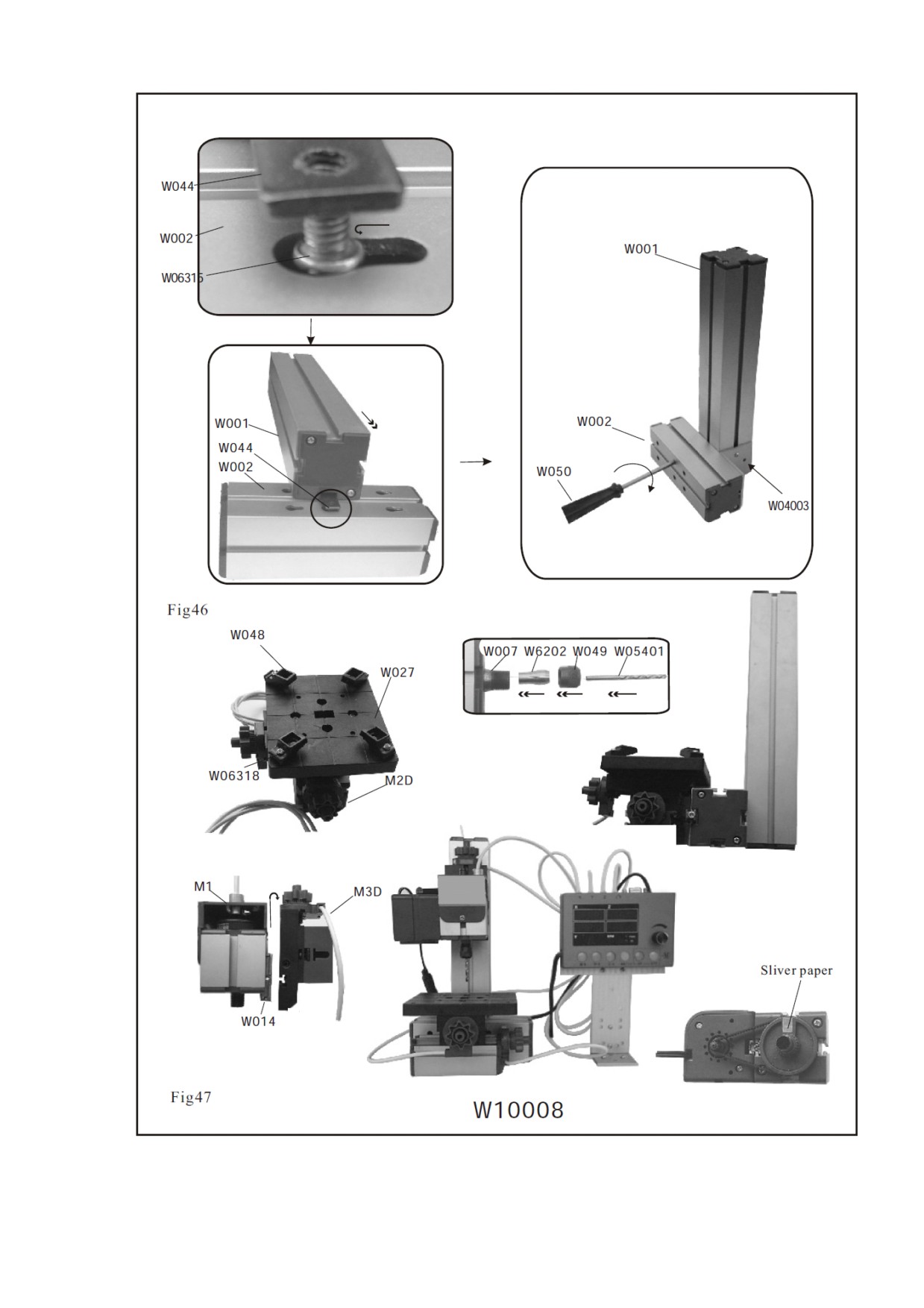

Порядок сборки показан на рисунке 46,47.
Сначала закрепите пластину (W044) двумя винтами 4*6 болтами W06315, затем вставьте в
пластину в, «Т» углубление два болта 4*6 длинной направляющей механизма (W001),
вставьте головки болта в грушевидные отверстия короткой направляющей механизма
(W002)
(вставляют в большее отверстие, затем продвигают в сторону меньшего).
Завинтите винты через короткую направляющую механизма отвёрткой, затем поставьте
длинную направляющую механизма вертикально. Установите плиту для сверления
(W027) на блоке (M2D) при помощи двух пластин с 4*12 болтами (W06318). Установите
фиксирующие зажимы (W048) на четырёх углах плиты для сверления.
Установите привод моторного отсека (M1D) на аленький блок (M3М) с помощью двух
соединительных деталей. Закрепите сверло (W05401) в ось привода мотора при помощи
цанги
(W062) и
(W049), затем полученную конструкцию закрепите на длинной
направляющей механизма.
Затем, как показано на рисунке, установите рычаг перемещения привода блока сверления
(W028). Вы можете управлять рычагом сверления, когда работаете.
Заметки
Никогда не прикасайтесь к вращающимся частям, не допускайте контакта с ними частей
одежды и волос. Всегда используйте при работе защитные очки. Всегда совмещайте
высоту резца с осью вращения обрабатываемой детали.
2. Токарный станок (W10007)
Список составных частей:
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W021
12В
1
W051
Шестигранн
1
направляющая
Трансформа
ый ключ
механизма
тор
W004
Блок мотора
1
W0320
Приводной
1
W052
Стержень
2
высокой
1
ремень
скорости
мотора
W00403
Втулка оси
1
W0980
Крышка
1
W053
Подвижный
1
мотора
0
приводного
центровщик
ремня
W007
Блок редуктора
1
W0380
Малая
5
W058
Резец
1
1
пластина
(0,3мм)
W008
Упор задний,
1
W0380
Большая
5
W06315
3*6 Болт
1
«задняя бабка»
2
пластина
(0,4мм)
W09500
Малые салазки
1
W039
Поворотная
1
W06316
4*8 Болт
11
для цифрового
задвижка
дисплея
W09600
Большие
1
W0400
Пластина-
3
W06317
4*10 Болт
4
салазки для
1
основа
цифрового
дисплея
W012
Зажим
1
W043
Щелевая
4
W06318
4*12 Болт
1
скоба
W014
Фиксатор
5
W044
Пластина
8
W06320
4*25 Болт
1
W020
Центрирующий
1
W048
Фиксирующ
1
W06334
8x4.2x0.6
5
патрон
ий зажим
шайба
W04003
Пластины для
1
W0630
3.5*16 Болт
3
D00100
DDCB
1
стабилизации
7
коробка с
цифровым
дисплеем
D00106
Фольга
1
W0633
3*16 Винт
2
R S232
RS232
1
9
последовател
ьное
соединение
Порядок сборки
Сборка показана на рисунке 48,49.
Установите блок механизма моторного привода (М1D) слева длинной направляющей
(W001) при помощи фиксатора (W014), закрепите кулачковым зажимом патрон на ось
блока механизма моторного привода (М1D).
Установите двух координатный манипулятор на длинную направляющую.
Закрепите поворотную задвижку (W039) помощью болта 4X25мм
Закрепите резец (W058) на левом углу манипулятора винтом (W06320)
Установите упор задний,
«задняя бабка»
(W008) на правой стороне длинной
направляющей, вставьте центрирующий патрон (W020) в задний упор.
Чтобы закрепить на длинной направляющей блок моторного привода и задний упор
используйте пластины (W04001). После того как закончили, соберите крышку приводного
ремня с прорезь гайки.
Во время сборки станка не повредите фольгу.
Операции
Пожалуйста, отрегулируйте положение малые и большие салазки для блока (M2 D), как
видно из рис 20A-23A, когда вы вытащите токарный станок из упаковки. Убедитесь, что
детали были плотно зажаты, перед работой, в противном случае она может вылететь, и
нанести вред. Никогда не прикасайтесь к вращающимся частям, не допускайте контакта с
ними частей одежды и волос. Всегда используйте при работе защитные очки. Всегда
совмещайтесь высоту резца с осью вращения обрабатываемой детали.
При работе с инструментом со шлифовальным кругом (W01901), следуйте инструкции
при работе с шлифовальной машиной. Всегда совмещайтесь высоту резца с осью
вращения обрабатываемой детали. По отображения координат блока DDCB (D00100), вы
можете обрабатывать заготовки точно.
3. Фрезерный станок c цифровым дисплеем
Перечень деталей для фрезерного станка с цифровым дисплеем:
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W014
Фиксатор
6
W051
Отвёртка
1
направляющая
механизма
W002
Короткая
1
W021
12В
1
W05501
D 3 фреза
1
направляющая
Трансформа
механизма
тор
W004
Блок мотора
1
W031
Соединитель
1
W05502
D 4 фреза
1
высокой
ный элемент
скорости
W00403
Втулка оси
1
W0320
Поддержива
1
W05503
D 5 фреза
1
мотора
1
ющий кожух
W007
Блок редуктора
1
W043
Щелевая
7
W05504
D 6 фреза
1
скоба
W09500
Малые салазки
2
W044
Пластина
7
W062
цанга
1
для цифрового
дисплея
W09600
Большие
1
W049
Цанговый
1
W06339
4*16 Болт
2
салазки для
патрон
цифрового
дисплея
W013
Тиски
1
R S232
RS232
1
W06315
4*6Болт
3
последовате
льное
соединение
D00100
DDCB коробка
1
W0400
Пластина
1
W06316
4*8Болт
10
с цифровым
1
стабилизиру
дисплеем
ющая
W04003
Пластины
2
W0970
Крышка
1
W06307
3.5*16 Болт
3
стабилизации
0
приводного
ремня
W06334
8x4.2x0.6 шайба
6
D00106
Фольга
1

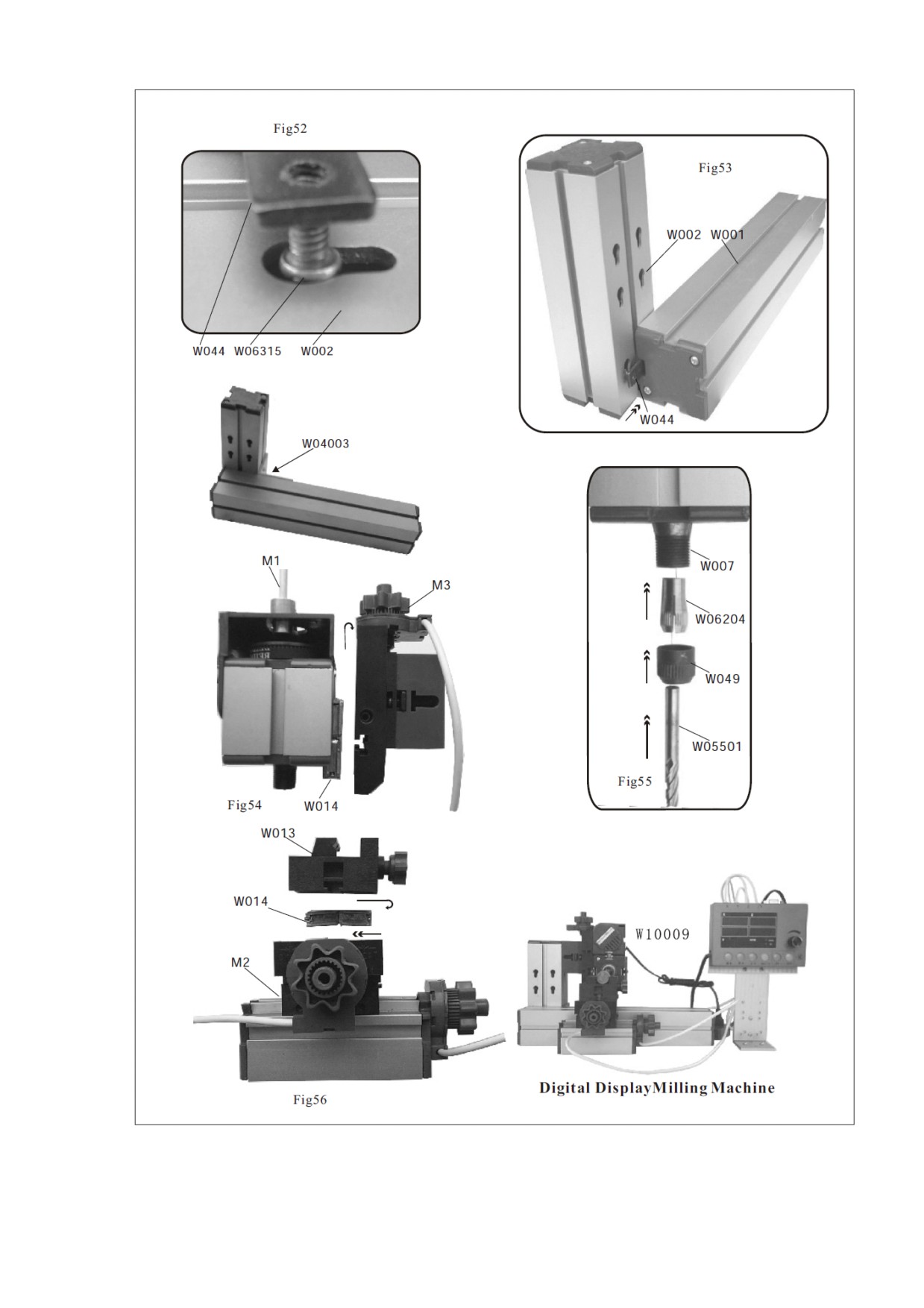

Порядок сборки показан на рисунке 52-56
Сначала закрепите пластину (W044) двумя винтами 4*6 болтами W06315, затем вставьте
пластину в «Т» углубление двумя болтами 4*6 длинной направляющей механизма (W001),
вставьте головки болта в грушевидные отверстия короткой направляющей механизма
(W002)
(вставляют в большее отверстие, затем продвигают в сторону меньшего).
Завинтите винты отвёрткой, затем поставьте длинную направляющую механизма
горизонтально. Закрепите при помощи фиксатора (W014) зажим на двух координатном
манипуляторе (M2). Закрепите абразивный диск (W05501) в ось привода механизма при
помощи цанги (W062) и цангового патрона (W049).
Установите собранный блок привод мотора
(M1D) на длинную направляющую.
Соедините двух координатный манипулятор (M2D) с установленными тисками (W013) к
короткой направляющей снизу.
Операции
В соответствии с габаритами обрабатываемой поверхности отрегулируйте положение
сверла по высоте к наклону. К тому же возможно применение других сверл и фрез в
зависимости от потребности. Можно сверлить под небольшим углом, как показано на
рисунке.
Заметки
Никогда не прикасайтесь к вращающимся частям, не допускайте контакта с ними частей
одежды и волос. Всегда используйте при работе защитные очки. Всегда совмещайтесь
высоту резца с осью вращения обрабатываемой детали
Регулировка скорости

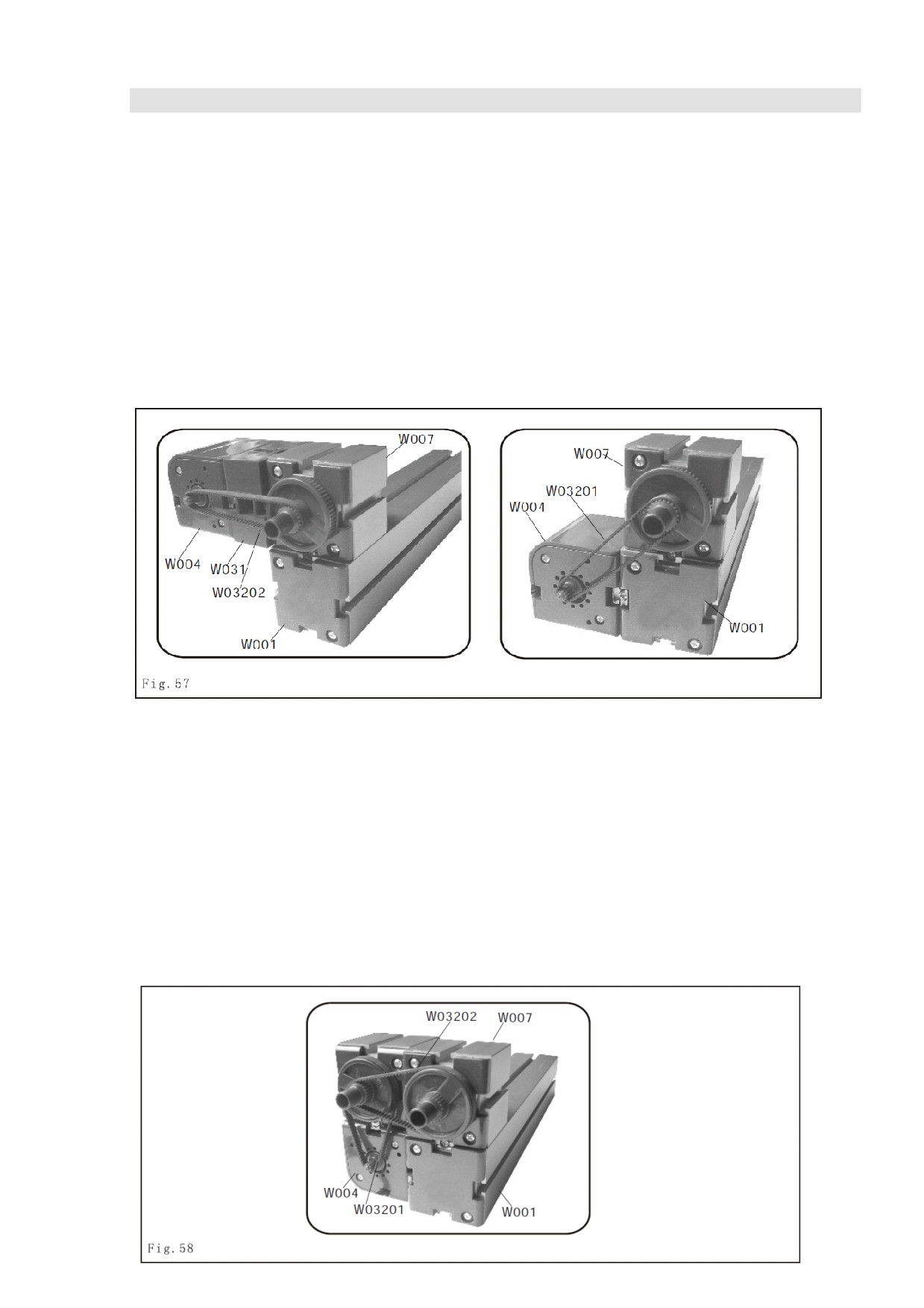

Соберите соединительный элемент (W031) между блоком редуктора (W007) и блоком
мотора высокой скорости (W004) с соединительной частью, ремень передачи (W03202)
соединен к небольшому колесу шестерни коробки передач, а затем весь блок крепится на
длинную направляющую механизма (W001). Вы можете установить скорость оси колеса
коробки передач (Рис. 57).
Как показано на рис. 57, Вы также можете ускорить скорость другим методом: установите
колесо коробки передач на длинную направляющую механизма, зафиксируйте мотор
рядом на длинной направляющей механизма, длинный ремень передачи отведите к
небольшому колесу шестерни коробки передач, сэкономите промежуточную деталь в этом
методе.
Тройная сила скорости / деление на три равные части
Как показано на рис.58:
Зафиксируйте колесо шестерни на длинную направляющую механизма соединительным
элементом, зафиксируйте блок коробки передач
(M1) возле колеса шестерни с
соединительной частью; длинный ремень привода (W03202) подведите к небольшому
колесу шестерни коробки передач и большое колесо коробки передач шестерни на
длинную направляющую механизма. Вы можете делить на три равные части скорости оси
колеса коробки передач и получить тройную силу поворотов. Вы также можете работать с
тремя колеса коробки передач (девять раз сильнее в 1/9th скорости).

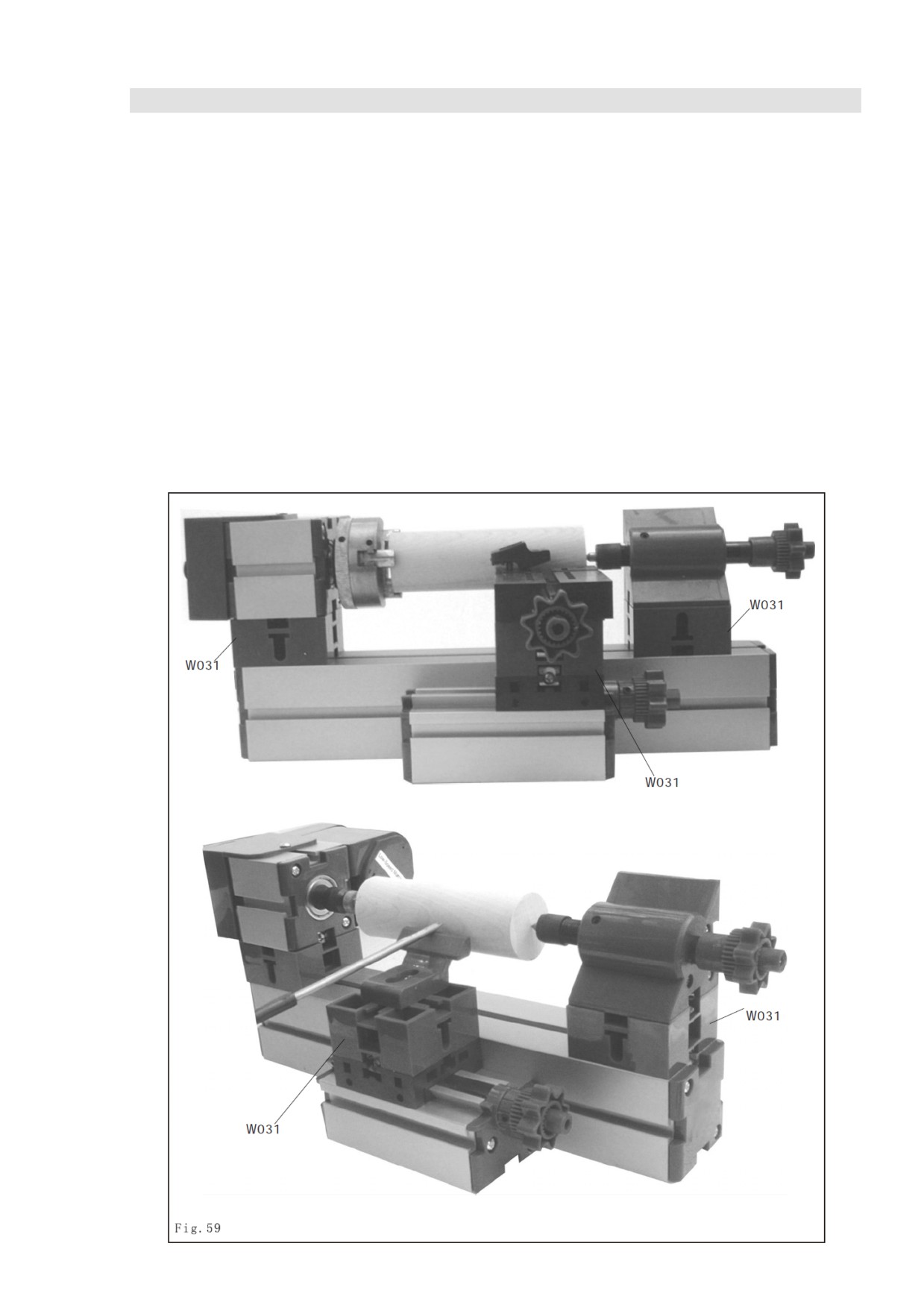

Как сделать больше диаметр рабочей детали
Как показано Рис.59:
Соберите соединительный элемент (W031) между блоком редуктора (W007) и длинной
направляющей механизма (W001), сделайте то же самое между «задней бабкой» (W008) и
длинной направляющей механизма.
Токарный: зафиксируйте соединительный элемент между малыми салазками (W009) и
большими салазками (W010) таким же образом, токарный станок может сделать диаметр
заготовки до 50 мм с тремя кулачковыми патронами.
Токарный станок для обработки дерева: зафиксируйте соединительный элемент между
поддерживающим кожухом
(W034) и большими салазками, токарный станок для
обработки дерева может сделать диаметр заготовки более
50 мм с фиксированием
соединительного элемента под расположением колеса коробки передач, «задней бабки»,
малых салазок (поддерживающий кожух).

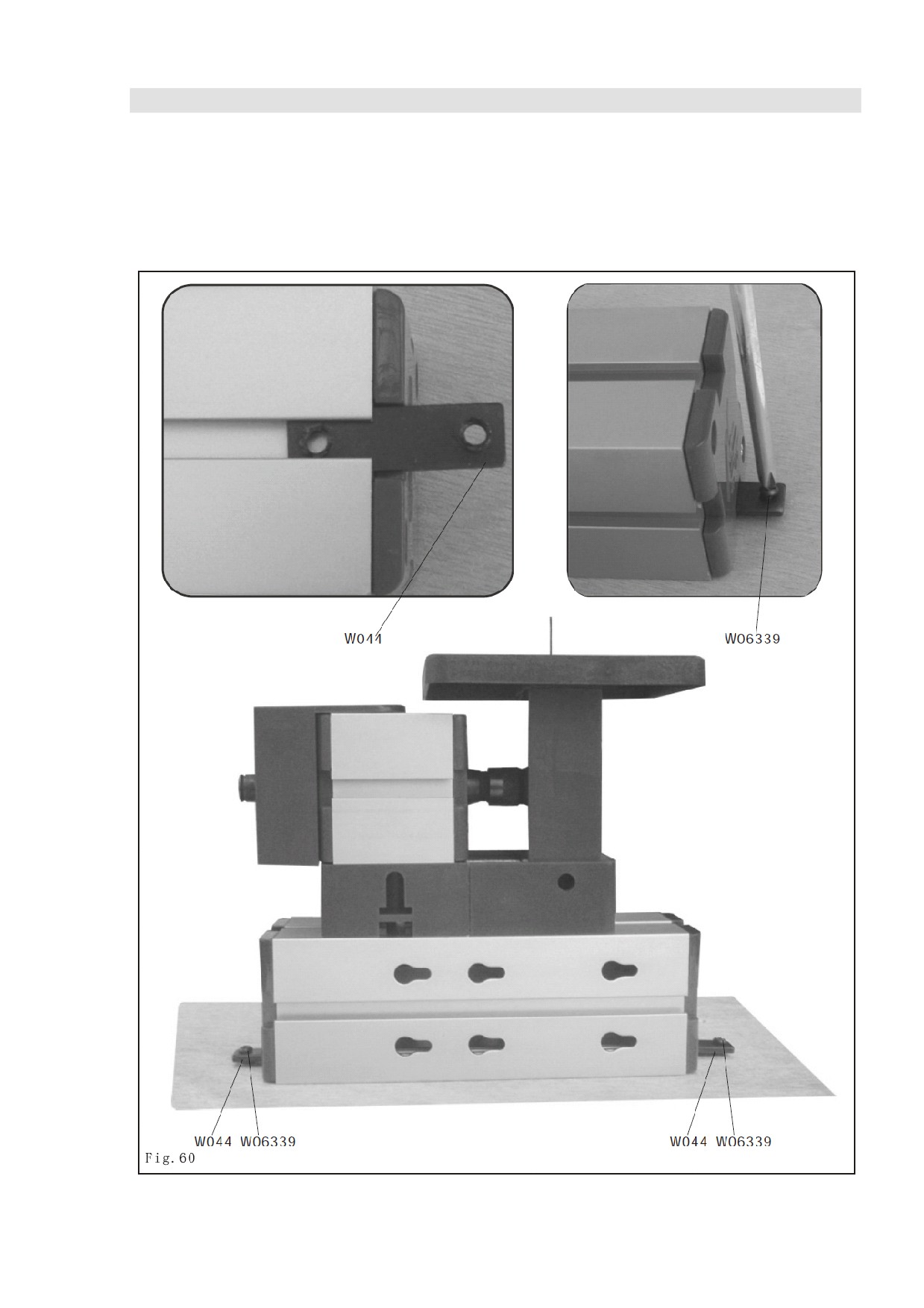

Как зафиксировать станок на своем рабочем столе
В соответствии с указанным рисунком 60: Совместите два отверстия зажимной планки на
"Т" паз короткой / длинной направляющей механизма в обоих концах станка, но половина
общей части из двух отверстий прижимной планки должна быть видна, закрепите два
отверстия зажимной планки на древесину доску или стол с помощью A3X16 винтов
отверткой, чтобы вы могли работать, а станок крепился надежно.
Технические характеристики
Трансформатор
Входное напряжение: 220V ~ 240V, 50 ~ 60Гц/110В ~ 120В, 50 Гц ~ 60 Гц
Выходное напряжение: 12В постоянного тока
Постоянный ток: 2A
Напряжение питания: 24 Вт
С термостатной защитой
Мотор
12В постоянного тока, потребляемая мощность до 2А. Ток / Питание: 500мA/6Вт
Скорость: высокая скорость вращения двигателя до 20000 оборотов в минуту
низкая скорость двигателя до 12000 оборотов в минуту
Часть двигателя: обод зубчатого колеса: 10 зубьев
Коробка шестерни
Осевой выступ: M12X1
Отверстие через выступ: 8 мм
Обод колесо коробки передач: 23 зубьев / 60 зубьев
Подшипник: шарикоподшипник
“Задняя бабка”
Осевой выступ: M12X1, Продвижение “задней бабки”: 15 мм
Станочные тиски
Зажимная емкость: 25X35 мм
Большие/Малые салазки
Один оборот с ручки: 1мм
Один рывок ручки: 0,1 мм
Продвижение малых салазок: 30 мм
Продвижение больших салазок: 50 мм
Лобзик
Ход диска пилы: 4мм
Материал и максимальная глубина его для сечения: 18 мм дерева, фанеры 7мм
4мм твердой древесины, 2мм стекла, 1 мм алюминиевой пластины.
Токарный станок
Центральная высота от направляющей механизма: 25 мм, (с промежуточным элементом
можно повысить до 50 мм).
Удаленность от центра: 135 мм (с дополнительной направляющей механизма может быть
больше, 365мм).
Максимальный диаметр вырезания: 20 мм (можно увеличить диаметр с помощью
промежуточной детали до 50 мм)
Материал обработки: любой вид древесины (твердая древесина будет лучше)
Мягкие металлы (такие как золото, серебро, алюминий и т.д.)
Токарный станок для обработки дерева
Центральная высота от направляющей механизма: 25 мм, (с промежуточным элементом
можно повысить до 50 мм).
Удаленность от центра: 135 мм (с дополнительной направляющей механизма может быть
больше, 365мм).
Максимальный диаметр вырезания: 20 мм (можно увеличить диаметр с помощью
промежуточной детали до 50 мм)
Материал обработки: любой вид древесины (твердая древесина будет лучше)
Сверлильный станок
Продвижение рычага сверления: 25мм
Размер стола сверления: 123X100мм
Размер цангового патрона для сверла: 1 мм, 2 мм, два 2,5 мм, 3 мм, 3,5 мм, 4 мм, 5 мм, 6
мм.
Материал обработки: любой вид древесины (твердая древесина будет лучше)
Мягкие металлы (такие как золото, серебро, алюминий и т.д.)
Фрезерный станок
Размер цангового патрона для фрезы: 1 мм, 2 мм, 2,5 мм, 3 мм, 3,5 мм, 4 мм, 5 мм, 6 мм.
Материал обработки: любой вид древесины (твердая древесина будет лучше)
Мягкие металлы (такие как золото, серебро, алюминий и т.д.)
Заточный станок
Зажимные пластины размером: 50 мм в диаметре
Размер стола сверления: 123X100мм
Зернистость шлифовальной бумаги: 100 # или выбрать другую, нужное
Материал обработки: любой вид древесины (твердая древесина будет лучше)
Мягкие металлы (такие как золото, серебро, алюминий и т.д.)
Ручная шлифованная машина
Зажимные пластины размером: 50 мм в диаметре
Зернистость шлифовальной бумаги: 100 # или выбрать другую, нужное
Размер цангового патрона для сверла: 1мм, 2мм, 2,5 мм, 3 мм, 3,5 мм, 4мм, 5мм, 6мм.
Материал обработки: любой вид древесины (твердая древесина будет лучше)
Мягкие металлы (такие как золото, серебро, алюминий и т.д.)
Фрезерная машина с кругом
Только для обработки круглой пластины
Увеличенный сверлильный станок
Обработка детали высотой до 300мм
Увеличенный токарный станок для обработки дерева
Обработка детали длинной до 300мм
Профильный фрезерный станок
Можно вырезать по плану
Станок-проектировщик
Содержит 3.5x3.5x25 мм инструмент-планировщик
Станок с круглой пилой
Круглая пила размером: диаметр 50 , толщина 0,5 мм, зубьев: 72
Фрезерный станок с горизонтальным механизмом
А= 20 Механизм фрезы характеризуется как: модуль m = 1
Устранение неполадок
Неисправность
Анализ
Устранение
Двигатель не
Разъем питания (110/220) не
Проверьте и убедитесь, что
работает при
подсоединен плотно к розетке
питание подключено
включенном
или нет выходной мощности
питании
Разъем питания трансформатора
Проверить соединения проводов с
или переключатель и провода
руководством
питания сломаны
предохранитель трансформатора
Замените трансформатор
перегорел
Провода двигателя повреждены
Проверить соединения проводов с
руководством
Мотор поврежден
Замените мотор
Натяжение приводного ремня
Отрегулируйте натяжение снова на
слишком плотное для остановки
базу согласно инструкции
двигателя
Снимите приводной ремень,
Снимите коробку шестерни,
затем включите двигатель; ось
смажьте подшипник или замените
колеса коробки передач, может
его, если колес шестерни не
быть, застревает, если двигатель
вращается нормально
работает в нормальном режиме
Посмотрите, если она не
Проверьте, ввинчивается ли центр
запускается после зажима
детали слишком глубоко, чтобы
заготовки, проверьте еще раз
противостоять вращению, или
после снятия заготовки
посмотрите, нет ли сопротивление
посторонних вещей заготовки
Шум при работе
Соединительная деталь потеряна
проверьте подключение
громкий
соединительной детали,
привинчивается ли она плотно
натяжение приводного ремня
отрегулируйте натяжение снова
слишком сильное или слишком
согласно руководству
слабое, вызовет громкий шум
может быть, оси заготовки не в
соберите заготовки до осей
суперпозиции с осями колес
суперпозиции
коробки передач
угольные щетки из двигателя
Замените двигатель
стерлись
Движущиеся части, не смазанные
Смажьте подвижные детали прямо
достаточно долгое время
сейчас
Обратное
Накапливают слишком много
Очистите станок немедленно
движение
пыли, что противостоит обратной
тяжелое
связи
Винт салазки редко смазывается
Смажьте соединение
Регулируемый болт салазки
Скорректируйте базу, слишком
ввинчивается слишком сильно
сильно или слишком слабо,
проверьте
Останавливается
Предохранитель трансформатора
Замените трансформатор
внезапно при
перегорел
работе
Угольные щетки из двигателя
Замените мотор
стерлись
Мотор сломался
Замените мотор
Лобзик работает
Рабочая деталь слишком толстая
Прочитайте нужные страницы в
с трудом
или ненадлежащее направление
руководстве перед работой
силы
Прямое направление рабочей
Прочитайте нужные страницы в
детали, не по отношению к
руководстве перед работой
зубьям пилы
Приводной ремень изношен из-за
Замените приводной ремень
долгого рабочего времени
Кулачок изношен
Замените кулачок
Ось лобзика изношена
Замените ось
Пила стерлась из-за долгого
Заменить пильный диск
времени работы
Пильный диск
Неправильное направление силы
Смотрите руководство, соберите
ломается
или пильный диск смонтирован
пильный диск, (пилы используется
слабо
до 3 раз)
Токарный
Обратный ход слишком быстрый
Установите медленно для
станок работает
начинающих, пока вы не получите
с трудом
больше опыта, различные
материалы обратный ход
происходит по-разному
Острие ножа инструмента не
Отрегулируйте высоту
попадает в центр вращения
инструмента, пока острие ножа не
заготовки
попадет в центре вращения
обрабатываемой детали
Токарный резец не является
Часто резкий и острый инструмент,
острым
правильные углы инструмента
Приводной ремень изношен из-за
Замените приводной ремень
долгого рабочего времени
Ось центра «задней бабки» или
Отрегулируйте положение «задней
центра потеряна
бабки» и центра в правильном
направлении (см. руководство),
винтовой болт «задней бабки»
плотно установлен
Обработка
Обратный ход слишком быстрый
Установите медленно для
дерева
начинающих, пока вы не получите
происходит с
больше опыта, различные
трудом
материалы обратный ход
происходит по-разному
Острие ножа не направлено в
Установите положение на кожухе,
центр вращения заготовки
острие ножа инструмента
направьте в центр вращения
заготовки
Приводной ремень изношен из-за
Замените приводной ремень
долгого рабочего времени
Ось центра «задней бабки» или
Отрегулируйте положение «задней
центра потеряна
бабки» и центра в правильном
направлении (см. руководство),
винтовой болт «задней бабки»
плотно установлен
Поскольку пространство ограничено, мы приводим некоторые образцы для вас.
Вы можете скачать более подробную информацию на нашем сайте.
