Многофункциональный мини станок для обработки дерева и металлов. Инструкция по эксплуатации - часть 1
1.Идеальный инструмент
Эта машина является идеальным инструментом для любителей и энтузиастов. Принимая
во внимание преимущества инструмента "эргономичность и экономическую
эффективность, любители и энтузиасты могут легко создавать свой дизайн
самостоятельно и воплощать свои идеи в практические вещи.
2. Характеристики машины
Ниже приведены характеристики нашей машины:
Наша машина может работать на небольшом пространстве, даже на вашем
)
обеденном столе. Когда закончите работу с ней, вы также можете поместить ее в ваш
ящик.
Большинство детей, любят выполнять ручную работу в команде. В результате, это
)
было бы важным для воспитания детей, чтобы они осознавали работу в команде.
Определенные усилия и навыки требуются для, чтобы сделать изделия ручной работы, и
наши инструменты помогут детям и проявить концентрацию внимания.
) Специальный дизайн мотора на 12В постоянного тока, что поможет предотвратить
любую известную опасность для пользователя. Операционная машинная пила создана
безопасным способом для детей в возрасте от 10 и выше. Когда кто-то трогает и проводит
лезвие пальцем, в то время как пила находится в движении, пальцы не поранятся,
чувствуется только вибрация лезвия. Тем не менее, следуйте нашей инструкции по
технике безопасности, как указано далее. Тысячи людей использовали эту машину
каждый год, и не повредились, как сообщается. Очевидно, что неправильная операция
может нанести серьезный вред.
) Экономия Вашего бюджета
Экономия может быть достигнута за счет наших предложений: Базовый набор,
Классический набор и Профессиональный набор. Вы можете собрать различные машины,
такие как токарные, пила, фрезерный станок, сверлильный станок, шлифовальный станок,
токарный и т.д., каждая машина будет иметь различные функции.
Базовый набор - вы можете управлять одной (1) Машиной в любой момент времени,
и вы можете собрать до 3 типов машин.
Классический набор - вы можете управлять одной (1) Машиной в любой момент
времени, и вы можете собрать до 6 типов машин.
Профессиональный набор
- вы можете управлять ТРИМЯ
(3) Машинами
одновременно, и вы можете собрать до 8 типов машин.
) Отсутствие основных различий от профессиональных машин
В принципе нет никакой разницы между нашими машина и машинами реального размера
(профессиональными).
Наша машина имеет общие отдельные части, такие как двигатель, патрон, и т.д. Различия
заключаются в точности и размере. Самое главное, это цена, которую мы предлагаем
значительно меньше.
) Обработка древесины и мягких металлов
Наша машина может работать с деревом плотных сортов деревьев, и такие как:
лиственница, береза, бук, ясень, липа, тополь и т. д., и работа над лиственными породами
особенно подходит. Кроме дерева наша машина может обрабатывать мягкие металлы,
такие как: латунь, медь, алюминий, драгоценные металлы (золото, серебро). Железо и
сталь слишком сложно для нашей машины. Тем не менее, лица, которые имеют опыт
работы на токарном станке и знают способ работы с ними, вполне возможно, что вы также
можете сделать тонкую ось из стали.
Предупреждение
Вы должны прочитать руководство перед использованием многоцелевой мини машины.
Общее предупреждение о безопасности перечислены ниже, которые охватывают все
процедуры эксплуатации, обслуживания, осмотра и очистки.
Правильное функционирование сделает вашу работу легче.
Общие правила безопасности:
1. Держите рабочее место в чистоте и избегайте влажности. Не работайте в грязной и
влажной среде.
2. Мы рекомендуем работать в помещении достаточно проветриваемом.
3. Держите детей (до 14 лет) подальше от рабочей зоны. Не храните машину в месте, где
дети могут достать ее.
4. Всегда надевайте очки, чтобы защитить ваши глаза, когда вы работаете с машиной.
5. Держите волосы и одежду подальше от движущихся частей.
6. Остановите машину мгновенно, когда возникнет аномальный звук, и начните работу
после устранения причины.
7. Всегда проверяйте машину до начала работы, замените изношенные детали, если
потребуется. Запасные части разработаны специально для нашей машины, мы
рекомендуем вам использовать наши компоненты во избежание травм и продления срока
службы вашей машины.
8. Храните мини станок вдали от химических и взрывчатых веществ.
9.
Вытащите вилку трансформатора после того, как вы закончили работу.
9. Наше руководство не охватывает всех возможных условий, с которыми вы можете
столкнуться. Тем не менее, ваша осведомленность являются наиболее важной.

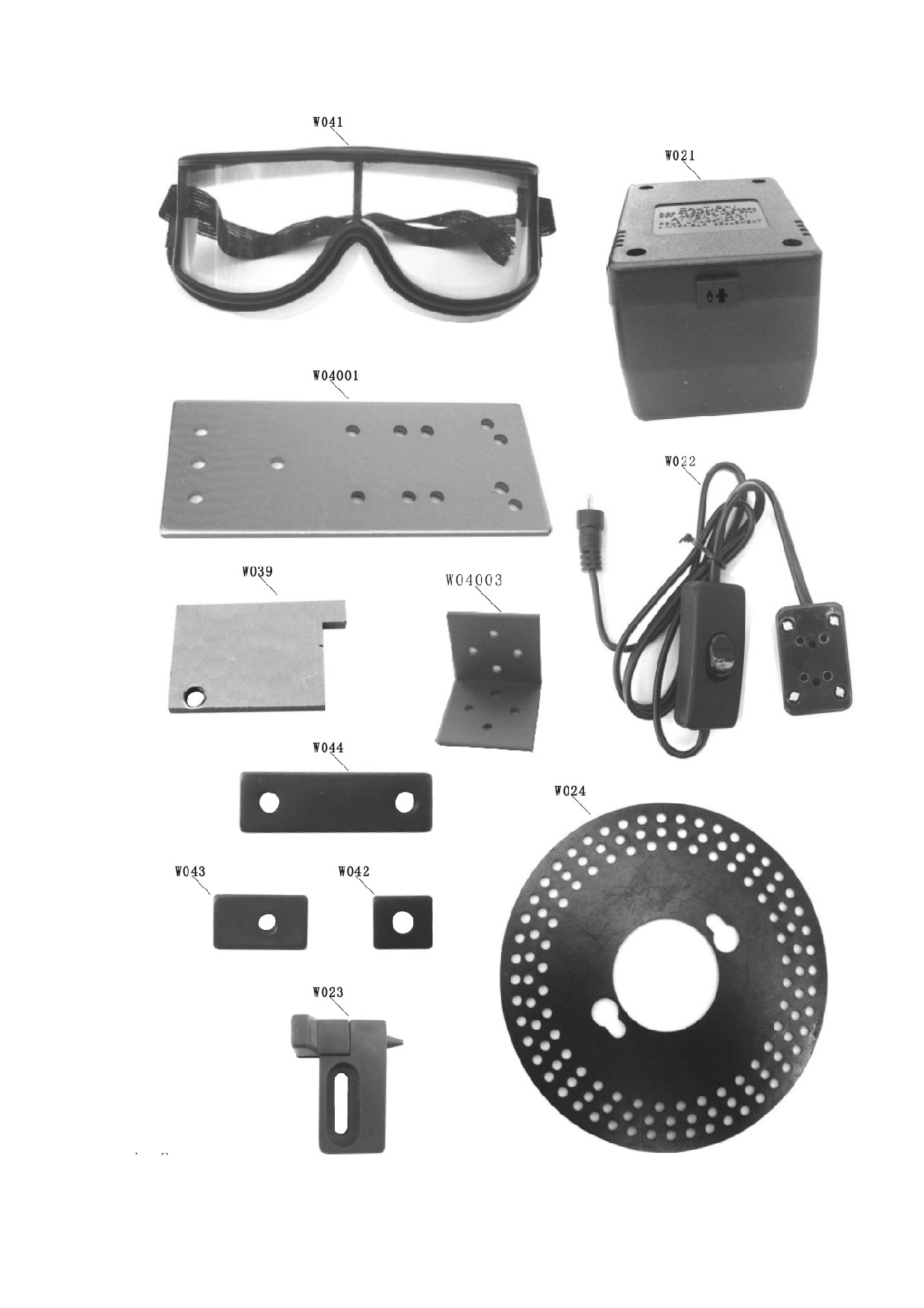

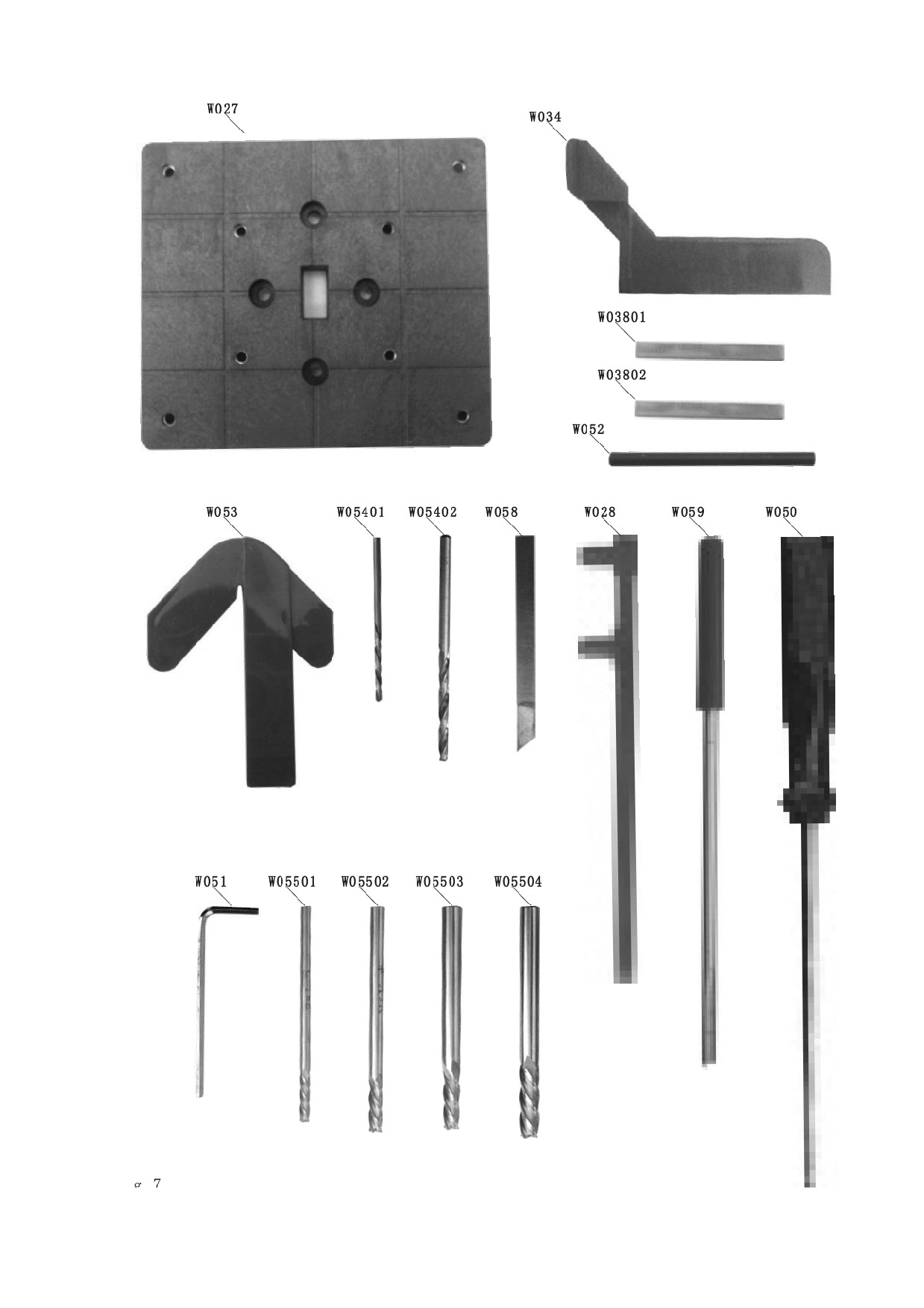

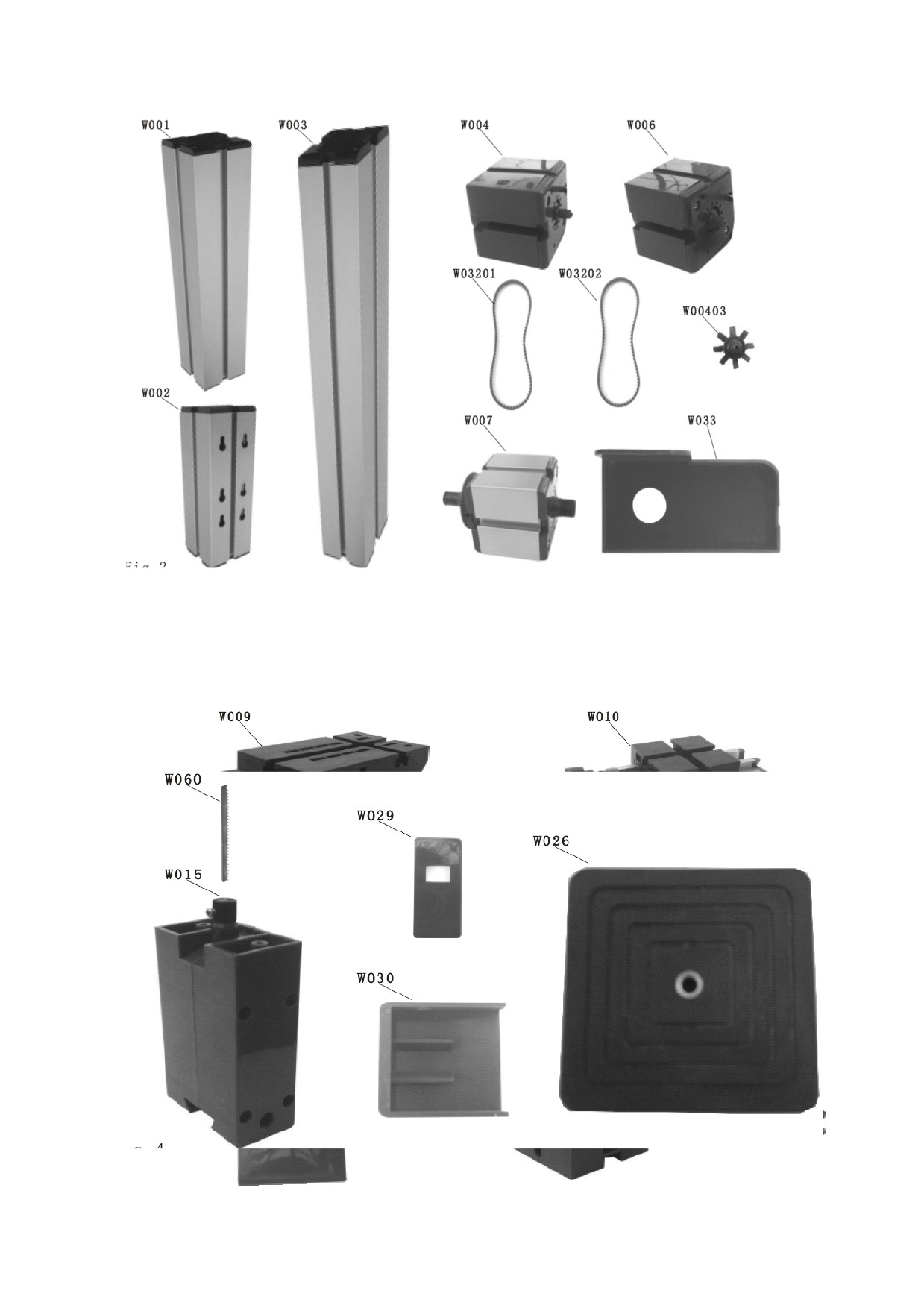

Профессиональный набор
Описание
Номер
Кол-во
Описание
Номер
Кол-во
Длинная
W001
2
Шт.
Длинный
W03202
1
Шт.
направляющая
приводной ремень
механизма
Короткая
W002
3
Шт.
Крышка
W033
1
Шт.
направляющая
приводного ремня
механизма
Дополнительная
W003
1
Шт.
Поддерживающий
W034
2
Шт.
длинная
кожух
направляющая
Мотор высокой
W004
3
набор

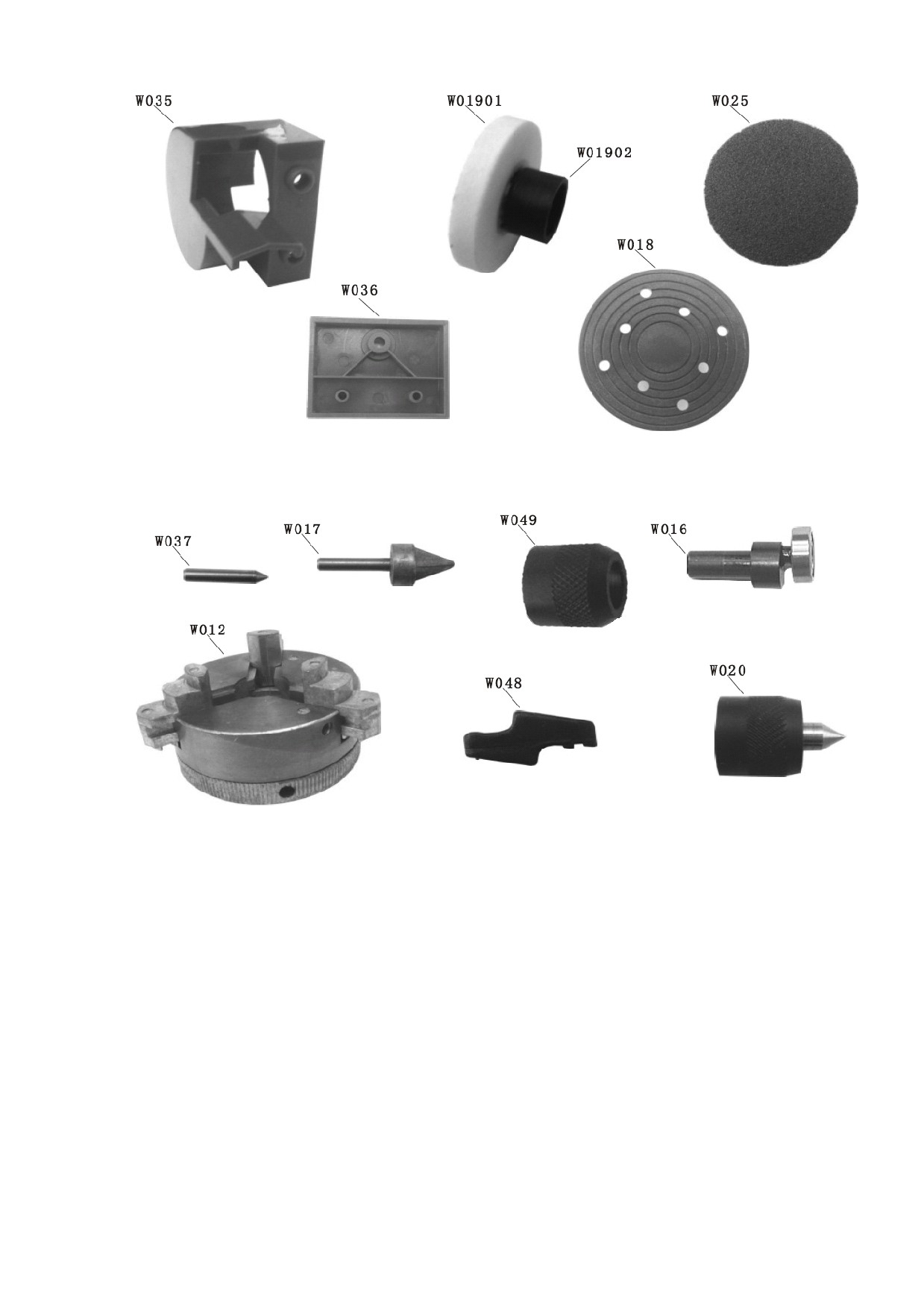

Кожух привода
W035
1
Шт.
скорости
ремня
Втулка оси
W00403
10
Шт.
Планка крепления
W036
1
Шт.
мотора
Мотор низкой
W006
1
набор
Центрирующий
W037
2
Шт.
скорости
стержень
Блок редуктора
W007
3
набор
Маленькая
W03801
20
Шт.
пластина (0,3мм)
Упор задний,
W008
2
набор
Большая пластина
W03802
20
Шт.
«задняя бабка»
(0,4мм)
Салазки
W009
3
Шт.
Поворотная
W039
1
Шт.
задвижка
Салазки на
W010
2
Шт.
Пластина-крепеж
W04001
2
Шт.
направляющей
Салазки на
W011
1
Шт.
Защитные очки
W041
1
Шт.
длинной
направляющей
Зажим
W012
1
набор
Промежуточная
W042
6
Шт.
пластина
соединения
Тиски
W013
2
Шт.
Щелевая муфта
W043
28
Шт.
Фиксатор
W014
18
Шт.
Пластина с 2-мя
W044
16
Шт.
отверстиями для
зажима
Привод лобзика
W015
1
набор
Фиксирующий
W048
7
Шт.
зажим
Эксцентрик
W016
1
Шт.
Цанга
W049
4
Шт.
Центровщик
W017
2
Шт.
Отвёртка
W050
1
Шт.
Планка
W018
1
Шт.
Шестигранный
W051
2
Шт.
фиксатора
ключ
Абразивное
W01901
1
Шт.
Стержень
W052
2
Шт.
колесо
Крепление
W01902
2
Шт.
Подвижный
W053
2
Шт.
абразивного
центровщик
колеса
Центрирующий
W020
2
Шт.
Сверло (2мм)
W05401
1
Шт.
патрон
12В
W021
1
Шт.
Сверло (3мм)
W05402
1
Шт.
Трансформатор
Провод
W022
1
Шт.
Фреза (3мм)
W05501
1
Шт.
подключения
трансформатора
Разделитель
W023
1
Шт.
Фреза (4мм)
W05502
1
Шт.
Разделительная
W024
1
Шт.
Фреза (5мм)
W05503
10
Шт.
планка
Абразивные
W025
10
Шт.
Фреза (6мм)
W05504
1
Шт.
диски
Плита лобзика
W026
1
Шт.
Резец
W058
1
Шт.
Плита для
W027
1
Шт.
Резец (стамеска)
W059
1
Шт.
сверления
Рычаг для
W028
2
Шт.
Пилка лобзика
W060
20
Шт.
сверления
Нажимная планка
W029
1
Шт.
Цанги
*W062
2
набор
Крышка лобзика
W030
1
Шт.
Винт
*W064
1
набор
Промежуточная
W031
6
Шт.
Абразивные
*W065
1
набор
часть
насадки
Приводной
W03201
4
Шт.
Руководство с
W066
1
набор
ремень двигателя
VCD

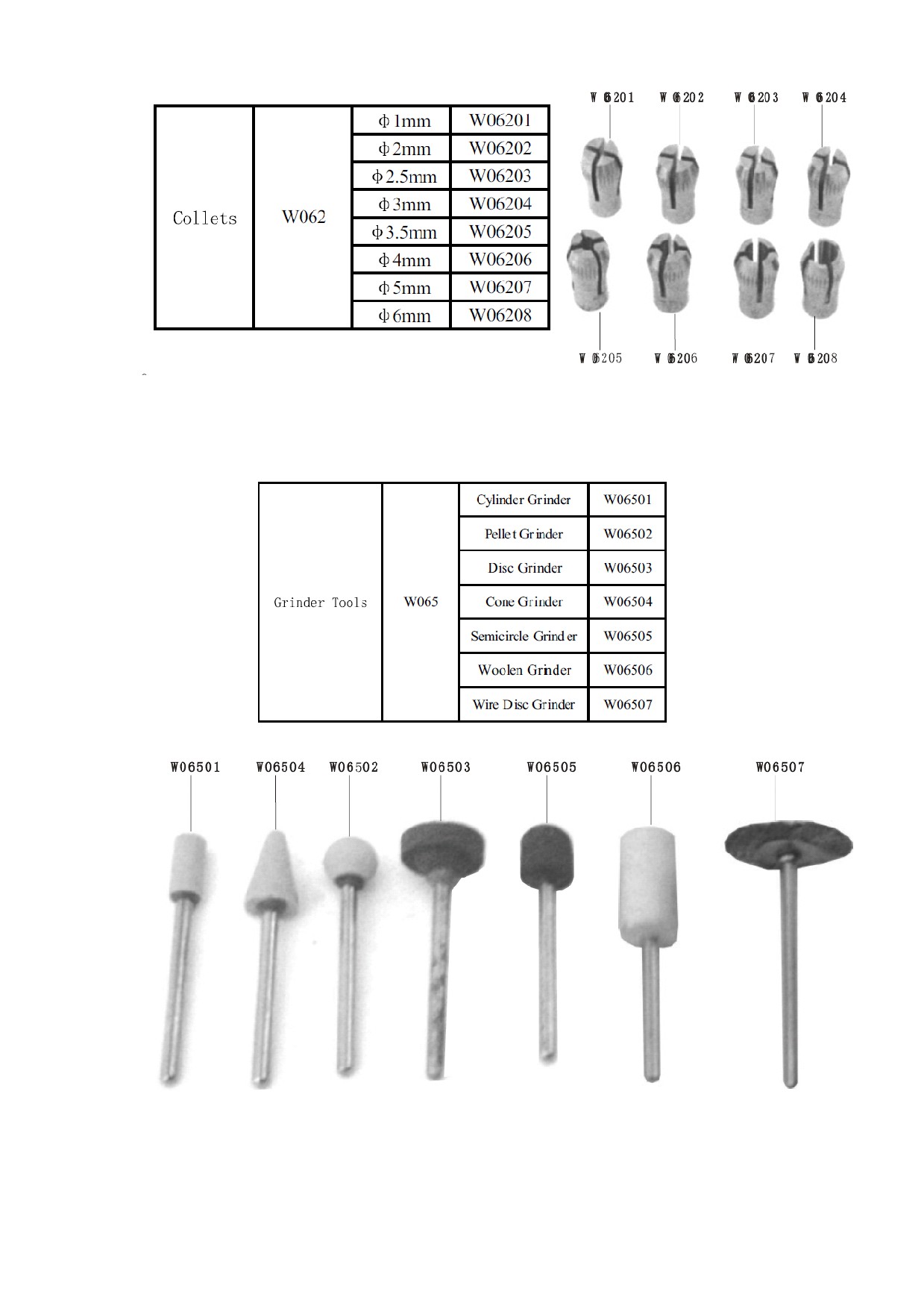

*W062 - включает 8 цанг

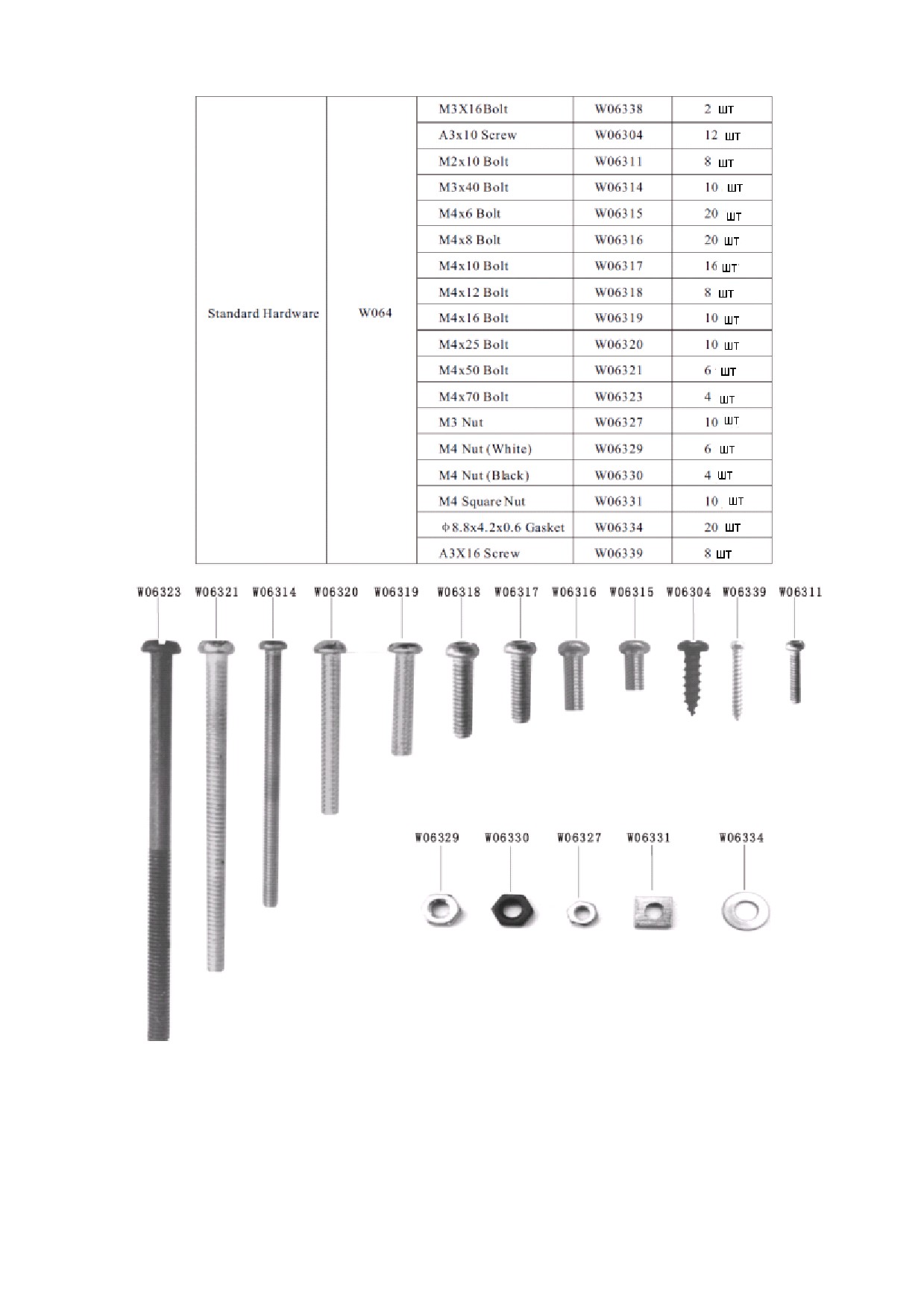

*W064-коплект стандартных винтов, гаек
*W065- включает 7 насадок

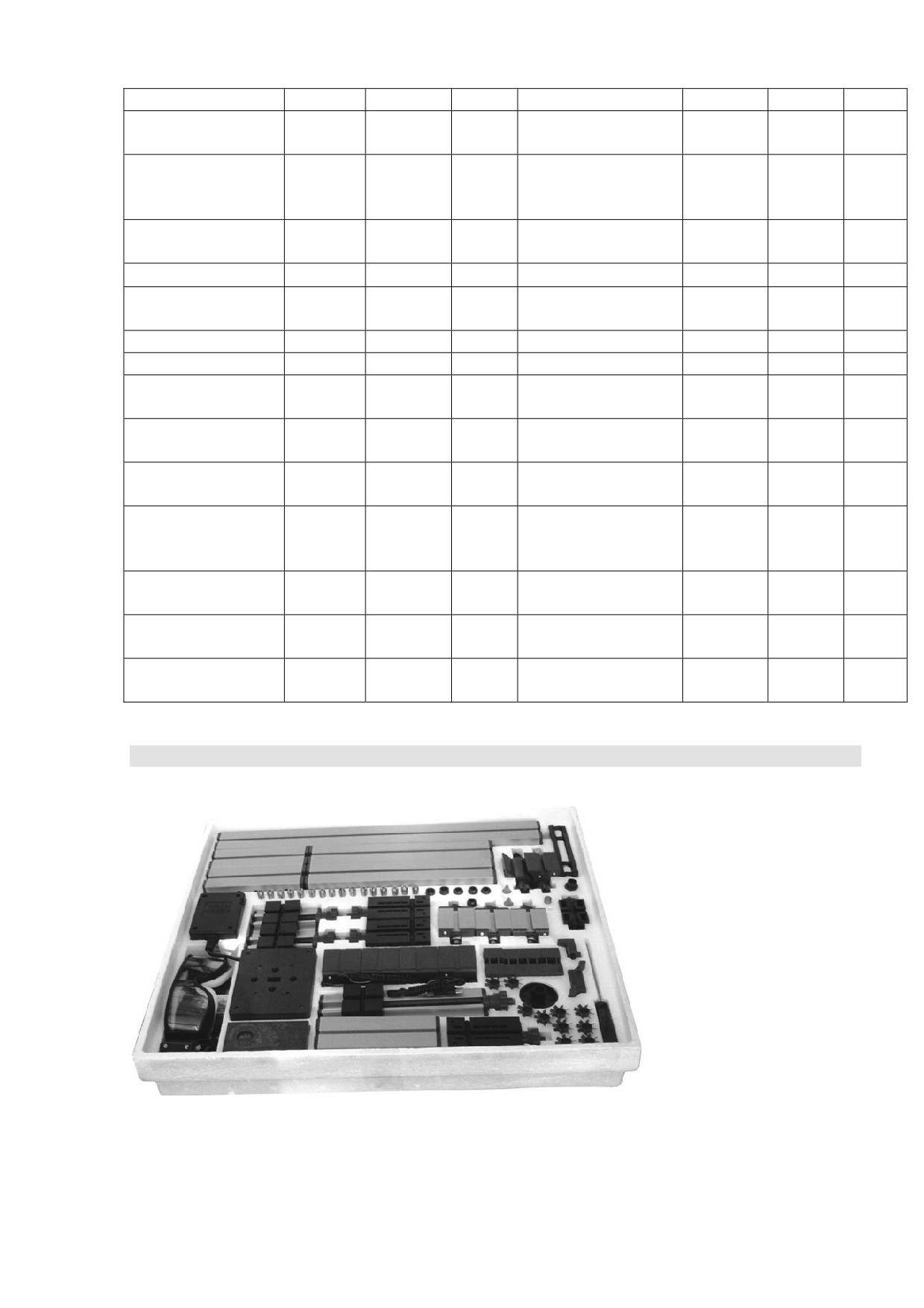

Классический набор
Описание
Номер
Кол-во
Описание
Номер
Кол-во
Длинная
W001
1
Шт.
Длинный
W03202
1
Шт.
направляющая
приводной ремень
механизма
Короткая
W002
1
Шт.
Крышка
W033
1
Шт.
направляющая
приводного ремня
механизма
Поддерживающий
W034
1
Шт.
кожух
Мотор высокой
W004
1
набор
Кожух привода
W035
1
Шт.
скорости
ремня
Втулка оси
W00403
1
Шт.
Планка крепления
W036
1
Шт.
мотора
Блок редуктора
W007
1
набор
Центрирующий
W037
2
Шт.
стержень
Упор задний,
W008
1
набор
Маленькая
W03801
10
Шт.
«задняя бабка»
пластина (0,3мм)
Салазки
W009
2
Шт.
Большая пластина
W03802
10
Шт.
(0,4мм)
Салазки на
W010
1
Шт.
Поворотная
W039
1
Шт.
направляющей
задвижка
Пластина-крепеж
W04001
2
Шт.
Зажим
W012
1
набор
Защитные очки
W041
1
Шт.
Фиксатор
W014
7
Шт.
Промежуточная
W042
2
Шт.
пластина
соединения
Привод лобзика
W015
1
набор
Щелевая муфта
W043
10
Шт.
Эксцентрик
W016
1
Шт.
Пластина с 2-мя
W044
10
Шт.
отверстиями для
зажима
Центровщик
W017
1
Шт.
Фиксирующий
W048
4
Шт.
зажим
Планка
W018
1
Шт.
Цанга
W049
1
Шт.
фиксатора
Абразивное
W01901
1
Шт.
Отвёртка
W050
1
Шт.
колесо
Крепление
W01902
1
Шт.
Шестигранный
W051
1
Шт.
абразивного
ключ
колеса
Центрирующий
W020
2
Шт.
Стержень
W052
2
Шт.
патрон
12В
W021
1
Шт.
Подвижный
W053
1
Шт.
Трансформатор
центровщик
Провод
W022
1
Шт.
Сверло (2мм)
W05401
1
Шт.
подключения
трансформатора
Абразивные
W025
5
Шт.
Фреза (3мм)
W05501
1
Шт.
диски
Плита лобзика
W026
1
Шт.
Резец
W058
1
Шт.
Плита для
W027
1
Шт.
Резец (стамеска)
W059
1
Шт.
сверления
Рычаг для
W028
2
Шт.
Пилка лобзика
W060
10
Шт.
сверления
Нажимная планка
W029
1
Шт.
Цанги
*W062
1
набор
Крышка лобзика
W030
1
Шт.
Винт
*W064
1
набор
Промежуточная
W031
3
Шт.
набор
часть
Приводной
W03201
1
Шт.
Руководство с
W066
1
набор
ремень двигателя
VCD
*W062 - включает 8 цанг
*W064-коплект стандартных винтов, гаек

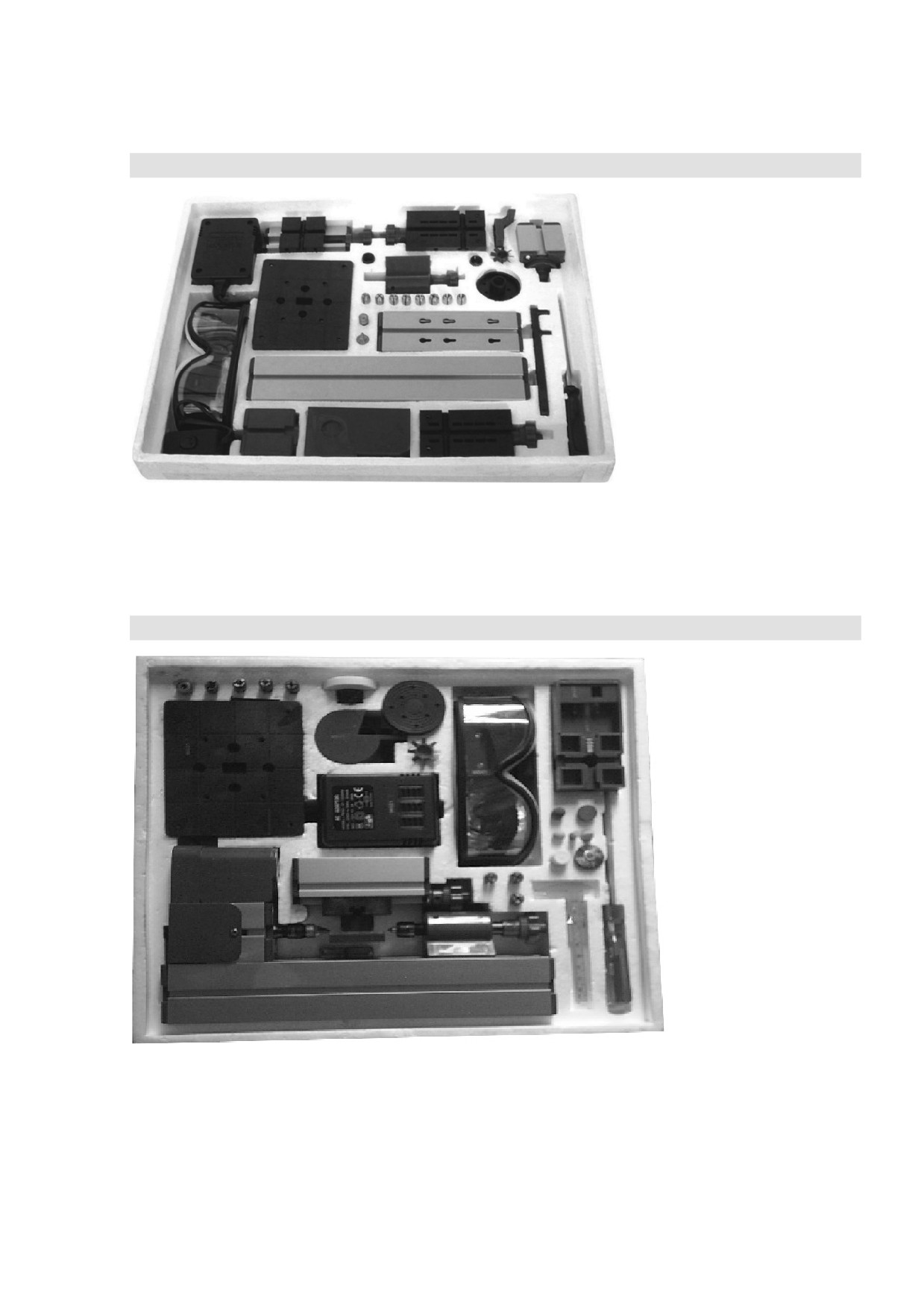

Базовый набор
Описание
Номер
Кол-во
Описание
Номер
Кол-во
Длинная
W001
1
Шт.
Защитные очки
W041
1
Шт.
направляющая
механизма
Мотор высокой
W004
1
набор
Щелевая муфта
W043
3
Шт.
скорости
Втулка оси
W00403
1
Шт.
Пластина с 2-мя
W044
2
Шт.
мотора
отверстиями для
зажима
Блок редуктора
W007
1
набор
Цанга
W049
1
Шт.
Упор задний,
W008
1
набор
Шестигранный
W051
1
Шт.
«задняя бабка»
ключ
Салазки на
W010
1
Шт.
Малая отвёртка
W05001
1
Шт.
направляющей
Фиксатор
W014
5
Шт.
Большая отвёртка
W05002
1
Шт.
Привод лобзика
W015
1
набор
Сверло (2мм)
W05401
1
Шт.
Эксцентрик
W016
1
Шт.
Сверло (3мм)
W05402
1
Шт.
Центровщик
W017
1
Шт.
Подвижной
W05301
1
Шт.
центровщик
Планка
W018
1
Шт.
штангенциркуль
W05302
1
Шт.
фиксатора
Абразивное
W01901
1
Шт.
Резец (стамеска)
W059
1
Шт.
колесо
Крепление
W01902
1
Шт.
Пилка лобзика
W060
10
Шт.
абразивного
колеса
Центрирующий
W020
1
Шт.
Цанги
*W062
2
набор
патрон
12В
W021
1
Шт.
Абразивные
*W065
1
набор
Трансформатор
насадки
Провод
W022
1
Шт.
Руководство с
W066
1
набор
подключения
VCD
трансформатора
Абразивные
W025
5
Шт.
A3 x 16 винт
W06339
4
Шт.
диски
Плита лобзика
W026
1
Шт.
M2 x 10 болт
W06311
3
Шт.
Плита для
W027
1
Шт.
M4 x 6 болт
W06315
6
Шт.
сверления
M4 x 10 болт
W06317
2
Шт.
Нажимная планка
W029
1
Шт.
M4 x 12 болт
W06318
4
Шт.
Крышка лобзика
W030
1
Шт.
Шестигранный
W06324
1
Шт.
винт
Промежуточная
W031
2
Шт.
M4 гайка (белая)
W06329
1
Шт.
часть
Приводной
W03201
1
Шт.
8.8 x 4.2 x 0.6
W06334
5
Шт.
ремень двигателя
прокладка
Крышка
W033
1
Шт.
A 3 x 10 винт
W06304
2
Шт.
приводного
ремня
Поддерживающи
W034
1
Шт.
й кожух
Кожух привода
W035
1
Шт.
ремня
Планка
W036
1
Шт.
крепления
*W062 - включает 8 цанг
*W065- включает 7 насадок
Описание профессионального набора
Общее количество инструментов, которые можно собрать из мини станка модель W50000,
8 штук, такие как: лобзик, токарный станок, токарный станок для обработки дерева,
сверлильный станок, фрезерный станок, точильный станок, ручной полировано-
точильный станок, сверлильный станок поворотной головкой. Одновременно из всех
комплектующих деталей можно собрать 3 станка из 8 возможных видов.
Описание классического набора
Общее количество инструментов, которые можно собрать из мини станка модель W40000,
6 штук, такие как: лобзик, токарный станок, токарный станок для обработки дерева
сверлильный станок, фрезерный станок, точильный станок. Одновременно из всех
комплектующих деталей можно собрать 1 станок из 6 возможных видов.
Описание базового набора
Общее количество инструментов, которые можно собрать из мини станка модель W70000,
3 штук, такие как лобзик, токарный станок для обработки дерева, ручной полировано-
точильный станок. Одновременно из всех комплектующих деталей можно собрать 1
станка из 3 возможных видов.
Сборка станков

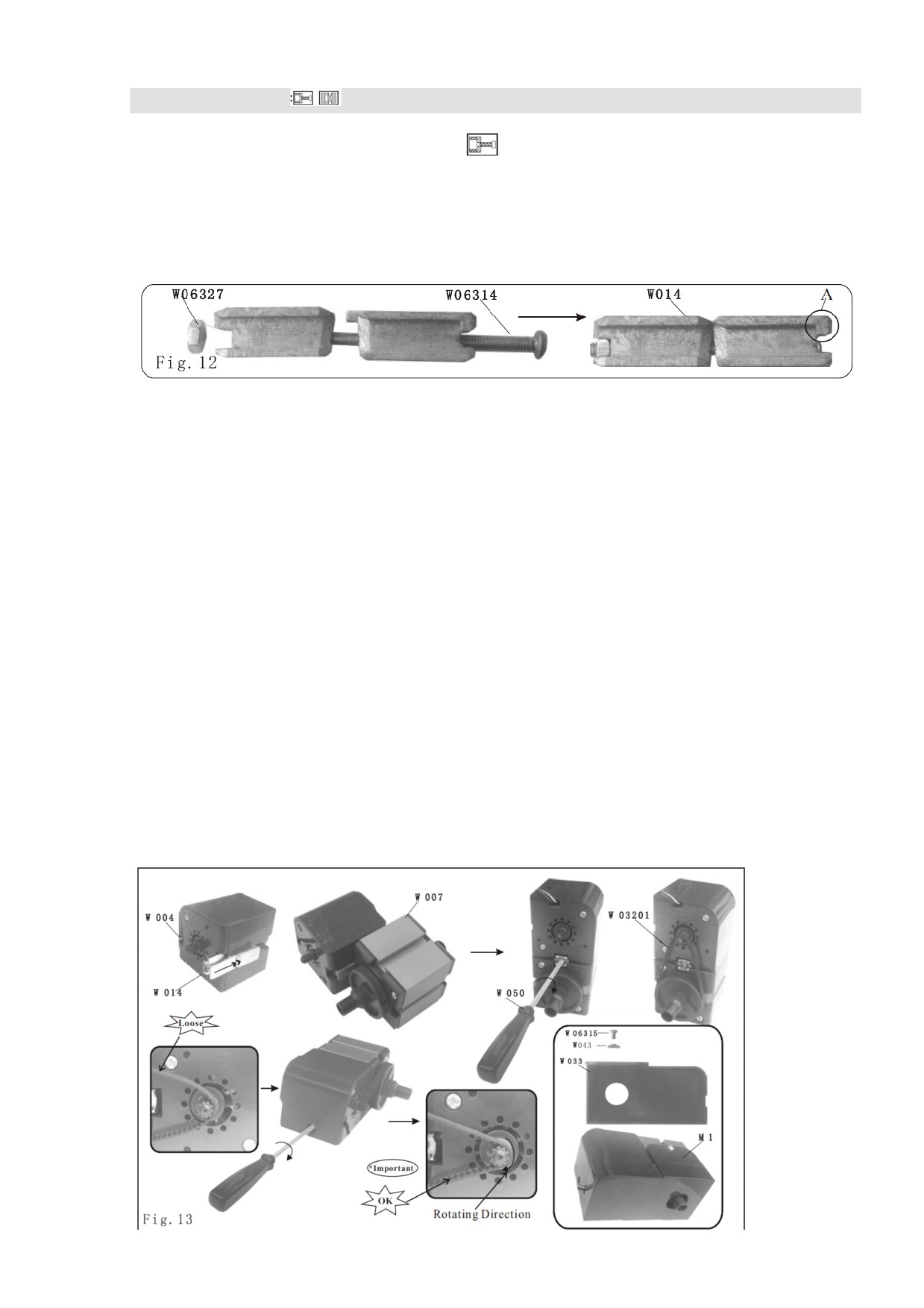

Сборка и соединение фиксаторов (W014)
Соедините части фиксаторов, как показано на рисунке
Обратите внимание на правильное положение выступа фиксатора «А», характерный звук
очень важен при стыковке.
Сборка привода станка (M1):
Вставьте фиксатор (W014) в паз мотора (W004). После установки фиксатора в паз мотора
с фиксатором и пазом на блоке редуктора (W007), передвигая мотор и блок редуктора,
добейтесь ровного совмещения мотора и редуктора, зафиксируйте их относительно друг
друга.
Установите приводной ремень двигателя (W03201) на собранные блоки. После сборки
привода и установки приводного ремня, отрегулируйте его напряжение, завинчивая и
ослабляя винт, отвёрткой, как показано на рисунке.
Убедитесь в правильном натяжении ремня, поскольку это влияет на работу привода.
Очень важно подобрать правильное положение ремня перед запуском мотора.
Направление вращения двигателя по часовой стрелке, и выпуклости ремня направленные
во внутрь, как можно увидеть на рисунке.
Используя гайку и болт (W06315), установите крышку защиты ремня привода двигателя
(W033) на привод, таким образом, защитить ремень и не допускать попаданий
посторонних предметов в большинстве случаев.
Сборка и установка салазок (W009) и салазок (W010) на направляющей в блок (M2)
Порядок сборки показан стрелками на рисунке ниже (13):
Ослабьте болт, как показано на рисунке, при помощи шестигранного ключа (W051),
установите щелевые скобы (W043) с салазками (W009).
Вставьте салазки (W009) в «Т» образное углубление детали и зафиксируйте детали при
помощи винтов шестигранным ключом (W010).
Поместите другие части салазки на пластину, используя шестигранный ключ для монтажа
болтом. Когда вся сборка готова, установка салазки
(W009) и салазки
(W010) на
направляющей в блоке (M2) завершена, как показано на рисунке.
Смажьте все подвижные части блока и “V”образное углубление направляющих салазок по
необходимости.

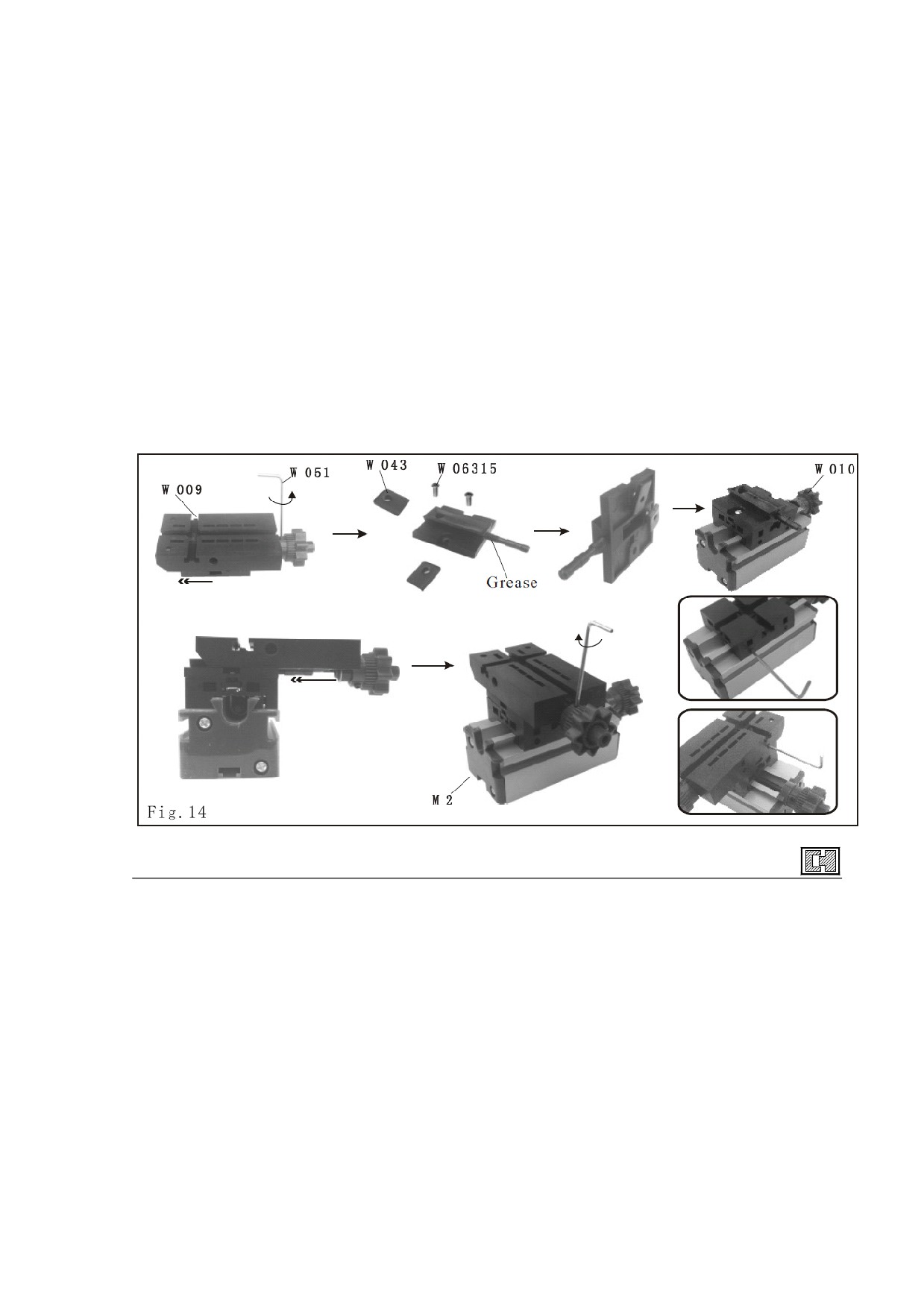

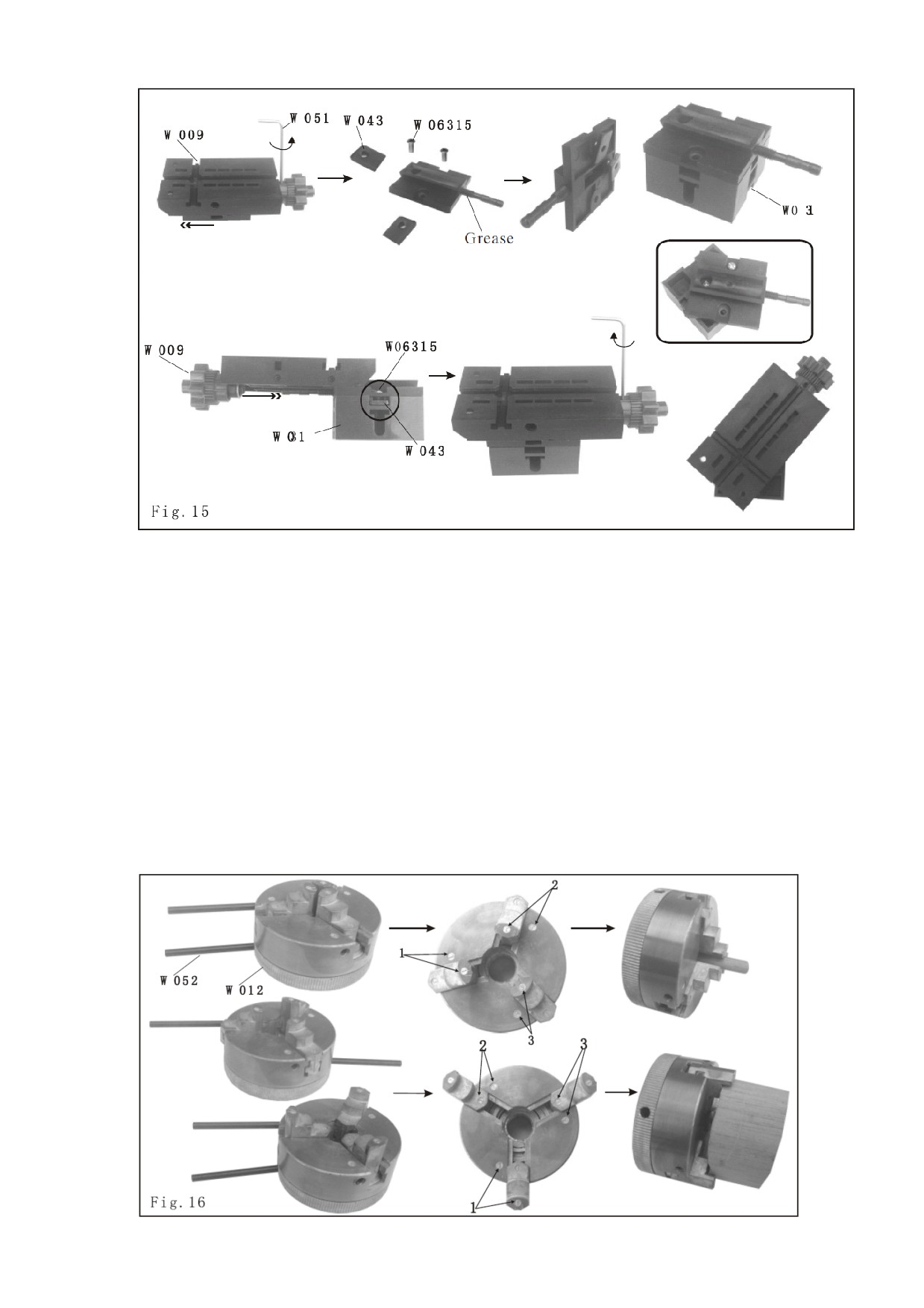

Установка салазок (W009) на соединительный элемент (W031), образуя блок (M3):
Порядок сборки показан стрелками на рисунке ниже (14):
Используйте шестигранный ключ (W051), для ослабления болтов в ручке салазок (W009).
Затем нажмите на основу салазок, потянув ее.
Протяните два винта (W043) в "Т" паз соединительного элементе (W031), установите их
ровно, и зафиксируйте детали при помощи винтов шестигранным ключом (W010).
Если вам необходимо установить под углом, используйте шестигранный ключ, как
показано на рисунке ниже (14).
Сборка зажимного патрона (W012)
Порядок сборки показан стрелками на рисунке ниже (14):
Вставьте стержень (W052) в отверстие зажимного кулачкового патрона (W012),
используйте стержень как рычаг, чтобы вращать ограничитель, который удерживает
кулачки, чтобы открыть или закрыть.
Работая на большом диаметре заготовки с патроном, нужно вращать ограничитель пока не
выпадут кулачки, как только они выпадут, вращайте обратно.
Номер на кулачках должны соответствовать номерам на посадочных местах на корпусе
патрона.

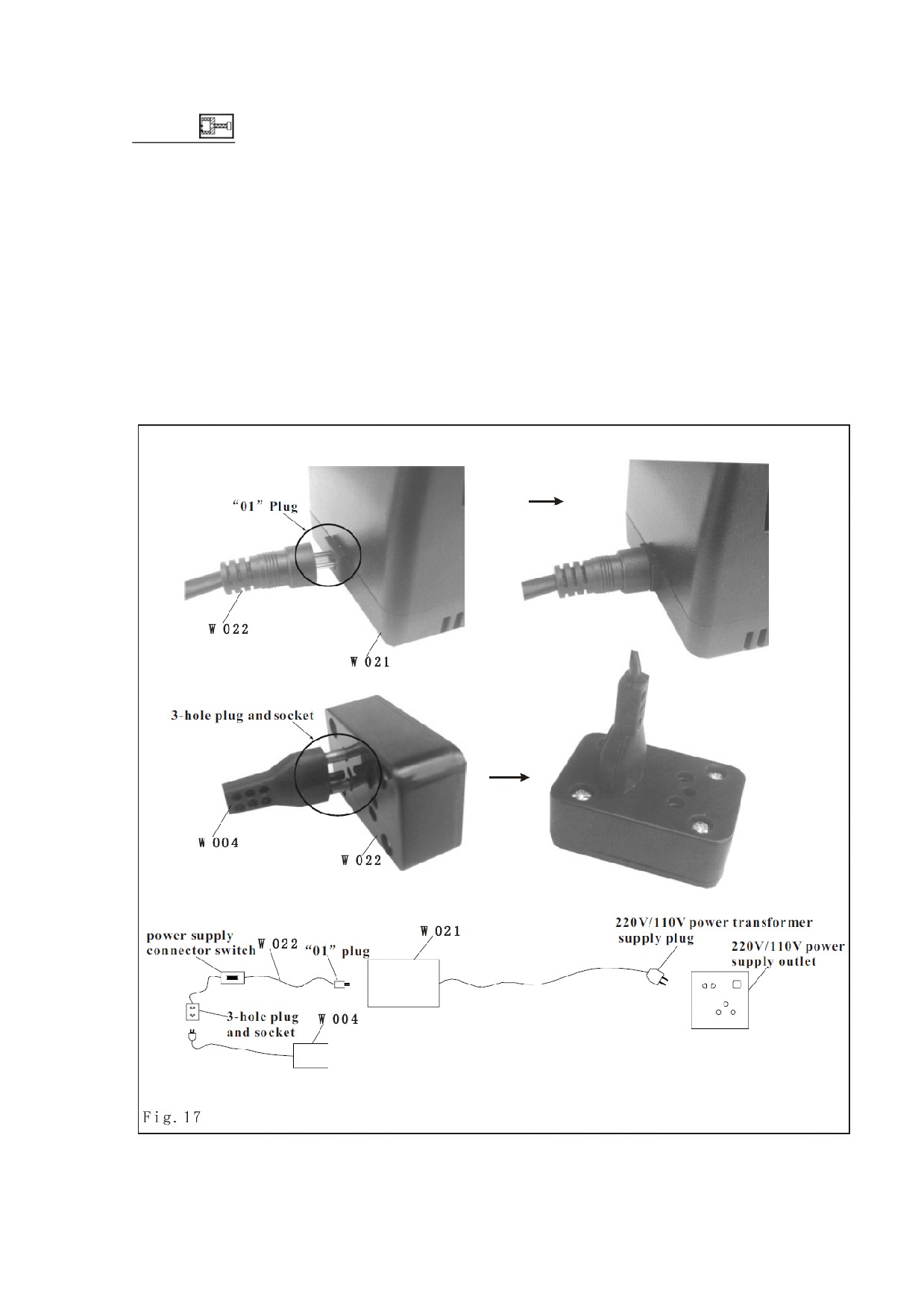

Подключение трансформатора (W021) провода подключения трансформатора к питанию
(W022)
Порядок сборки показан стрелками на рисунке ниже (16):
Включите штепсель провода подключения трансформатора с гнездом электропитания
трансформатора и включите гнездо с
3-мя отверстиями на проводе подключения
трансформатора к штепселю мотора.
Отключите провод питания или мотор, прежде чем подключите трансформатор.
Различные страны применяют различные напряжения. Трансформатор, поставляемый с
этой машиной может быть включен в розетку в 120В или 230В, что утверждено UL или
CE сертификацией. Однако убедитесь, что трансформатор тот.
Сборка мини станков
1. Лобзик
Список составных частей:
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W002
Короткая
1
W022
Провод
1
W044
Пластина
2
направляющая
подключ.
механизма
трансформат
ора
W004
Блок мотора
1
W026
Плита
1
W049
Цанга
1
высокой
лобзика
скорости
W00403
Втулка оси
1
W029
Нажимная
1
W060
Пилка
10
мотора
планка
лобзика
W007
Блок редуктора
1
W030
Крышка
1
W06208
Цанговый
1
лобзика
патрон
W014
Фиксатор
4
W031
Соединитель
1
W06311
2*8 Винт
1
ный элемент
W015
Привод лобзика
1
W0320
Приводной
1
W06315
4*6 Болт
1
1
ремень
мотора
W016
Эксцентрик
1
W033
Крышка
1
W06339
A3X16 Винт
2
приводного
ремня
W021
12В
1
W043
Щелевая
1
Трансформатор
скоба
Порядок сборки

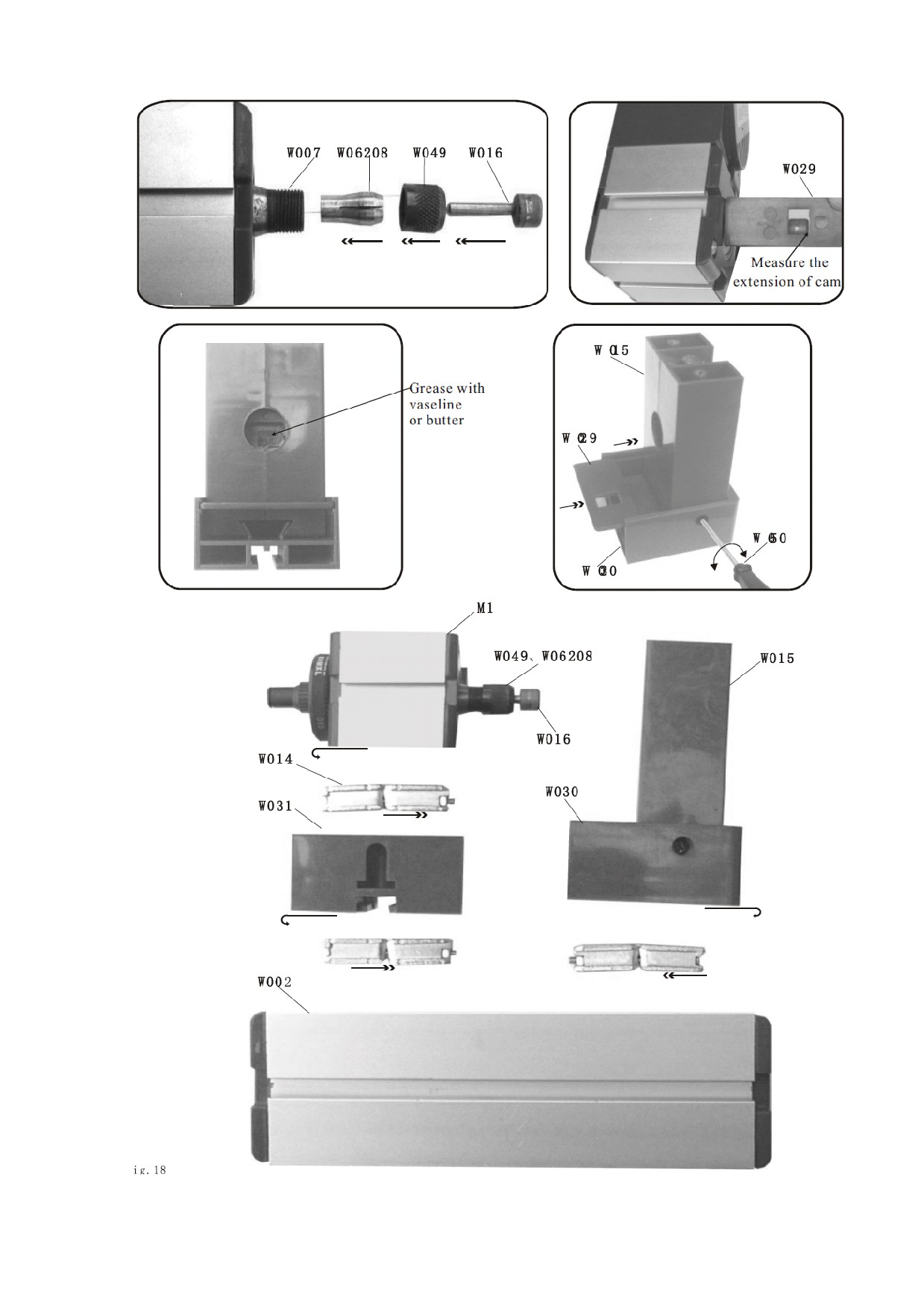

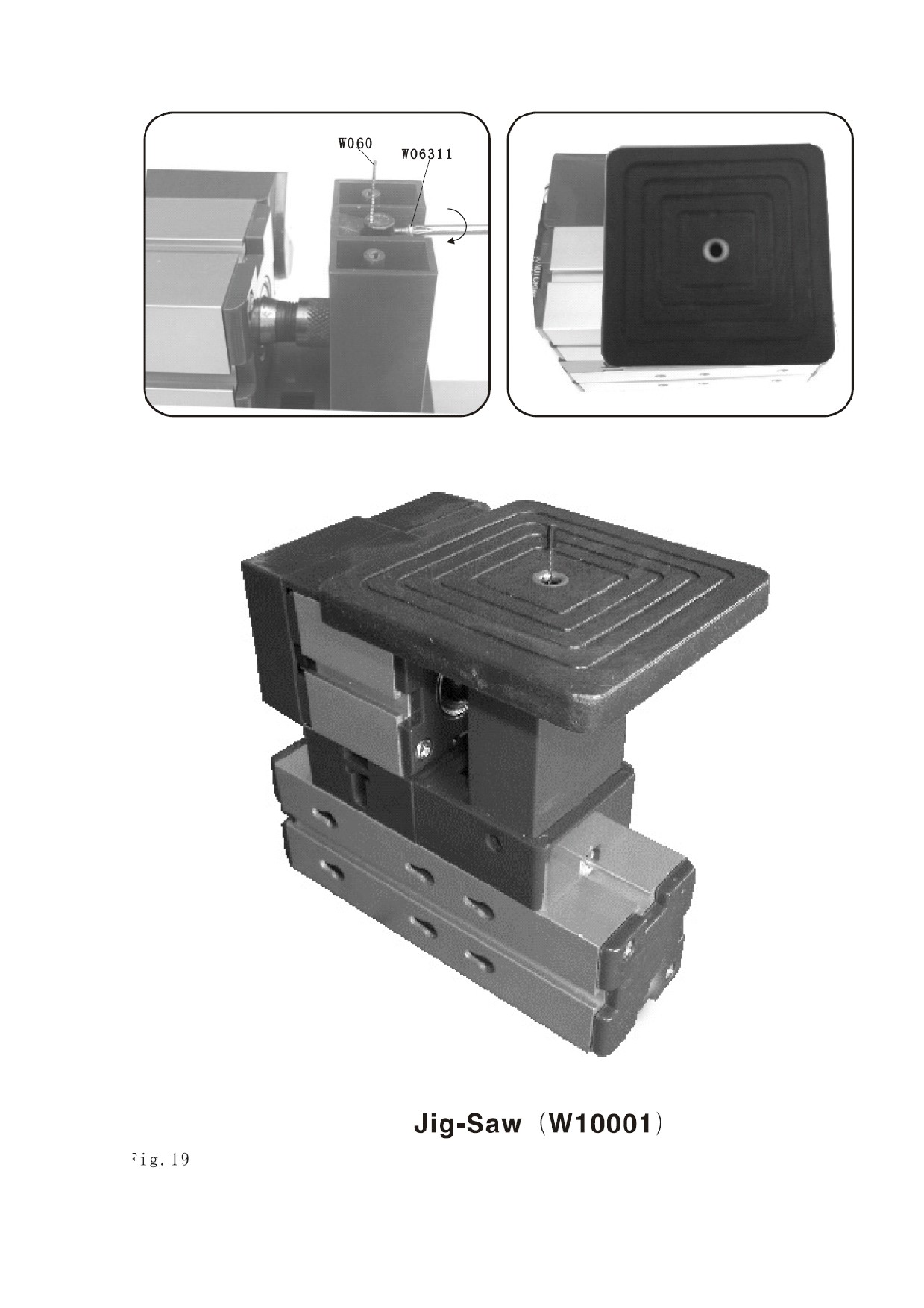

Порядок сборки показан стрелками на рисунке ниже (18 и 19):
Установите промежуточную часть
(W031) на направляющую
(W002) с помощью
фиксатора (W014).
Закрепите блок моторного привода (M1)на промежуточной части (W031).
Вставьте эксцентрик (W016) в блок моторного привода с цангой (W06208) в цанговый
патрон (W049), измерьте продление эксцентрика с помощью нижней планки (W029).
Установите привод лобзика (W015) на крышку лобзика (W030), закрепите их винтами, а
затем установите на направляющую основу.
Установите на привод лобзика плиту (W026) и пилку (W060) лобзика. Затем установите
крышку защиты приводного ремня.
Затем установите крышку приводного ремня (W033).
Использование
Лобзик достаточно безопасен. Лобзик предназначен для обработки деталей толщиной до
4мм. Вы можете нажать на заготовку с обеих сторон на плите лобзика, перетащив
заготовки противоположно лезвием зубьев лобзика, при вырезании заготовки.
Примечание
При работе не нажимайте сильно на распиливаемую деталь, это может привести к
поломке полотна пилки. Пилка всегда должна быть в вертикальном положении, не
допускайте изгиба пилки, это может привести к ее поломке. При работе всегда надевайте
защитные очки.
2. Токарный станок (W10003)
Список составных частей:
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W022
Провод
1
W052
Стержень
2
направляющая
подключ.
механизма
трансформат
ора
W004
Блок мотора
1
W0320
Приводной
1
W053
Подвижный
1
высокой
1
ремень
центровщик
скорости
мотора
W00403
Втулка оси
1
W033
Крышка
1
W058
Резец
1
мотора
приводного
ремня
W007
Блок редуктора
1
W0380
Малая
5
W06339
Цанговый
2
1
пластина
патрон
(0,3мм)
W008
Упор задний,
4
W0380
Большая
5
W06315
3*10 Винт
3
«задняя бабка»
2
пластина
(0,4мм)
W009
Салазки
1
W039
Поворотная
1
W06316
4*6 Болт
8
задвижка
W010
Салазки с
1
W0400
Пластина-
2
W06318
4*12 Болт
1
направляющей
1
основа
W012
Зажим
1
W043
Щелевая
3
W06320
4*25 Болт
1
скоба
W014
Фиксатор
5
W044
Пластина
6
W06334
8x4.2x0.6
2
шайба
W020
Центрирующий
1
W048
Фиксирующ
1
патрон
ий зажим
W021
12В
1
W051
Шестигранн
1
Трансформатор
ый ключ
Порядок сборки

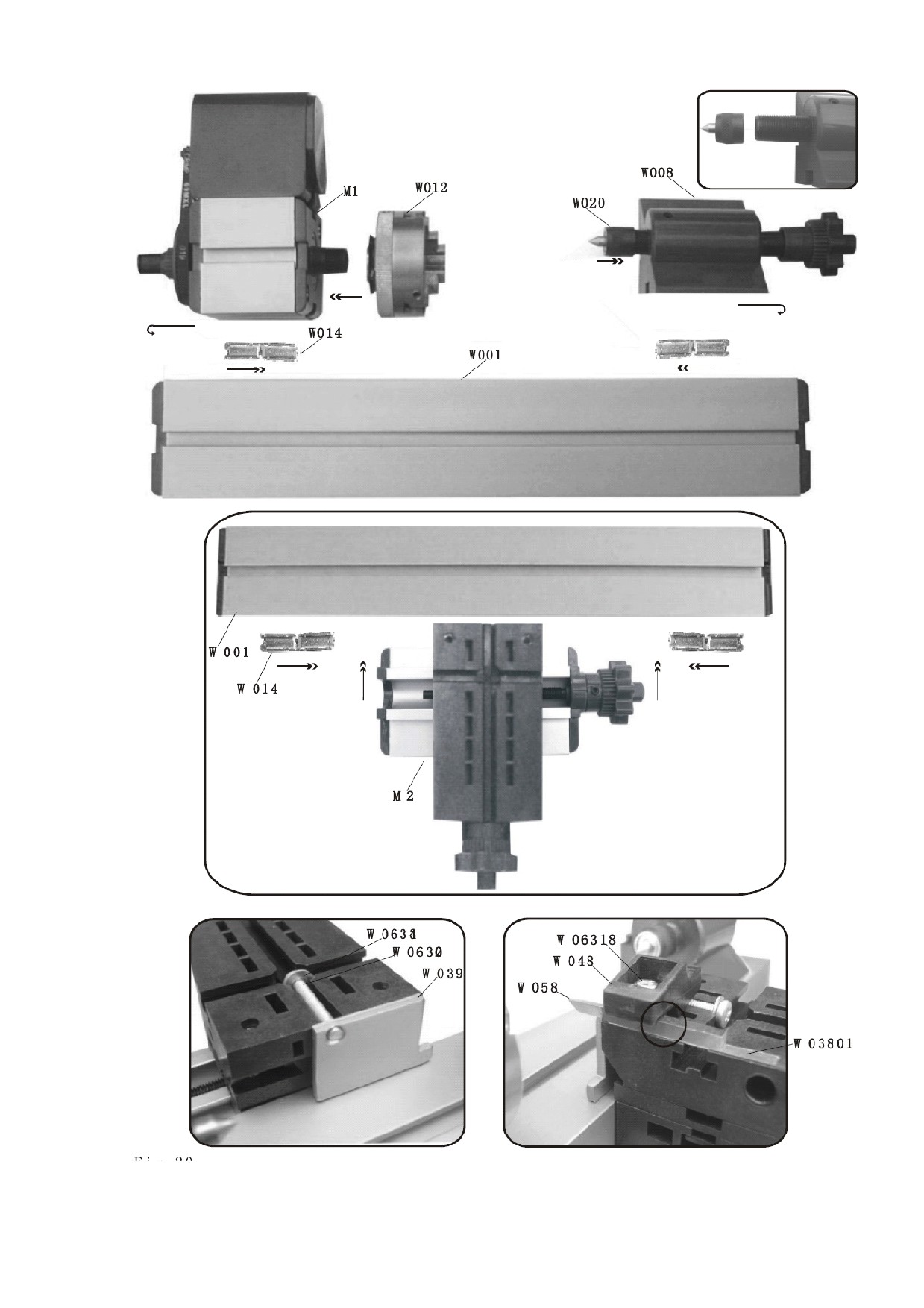

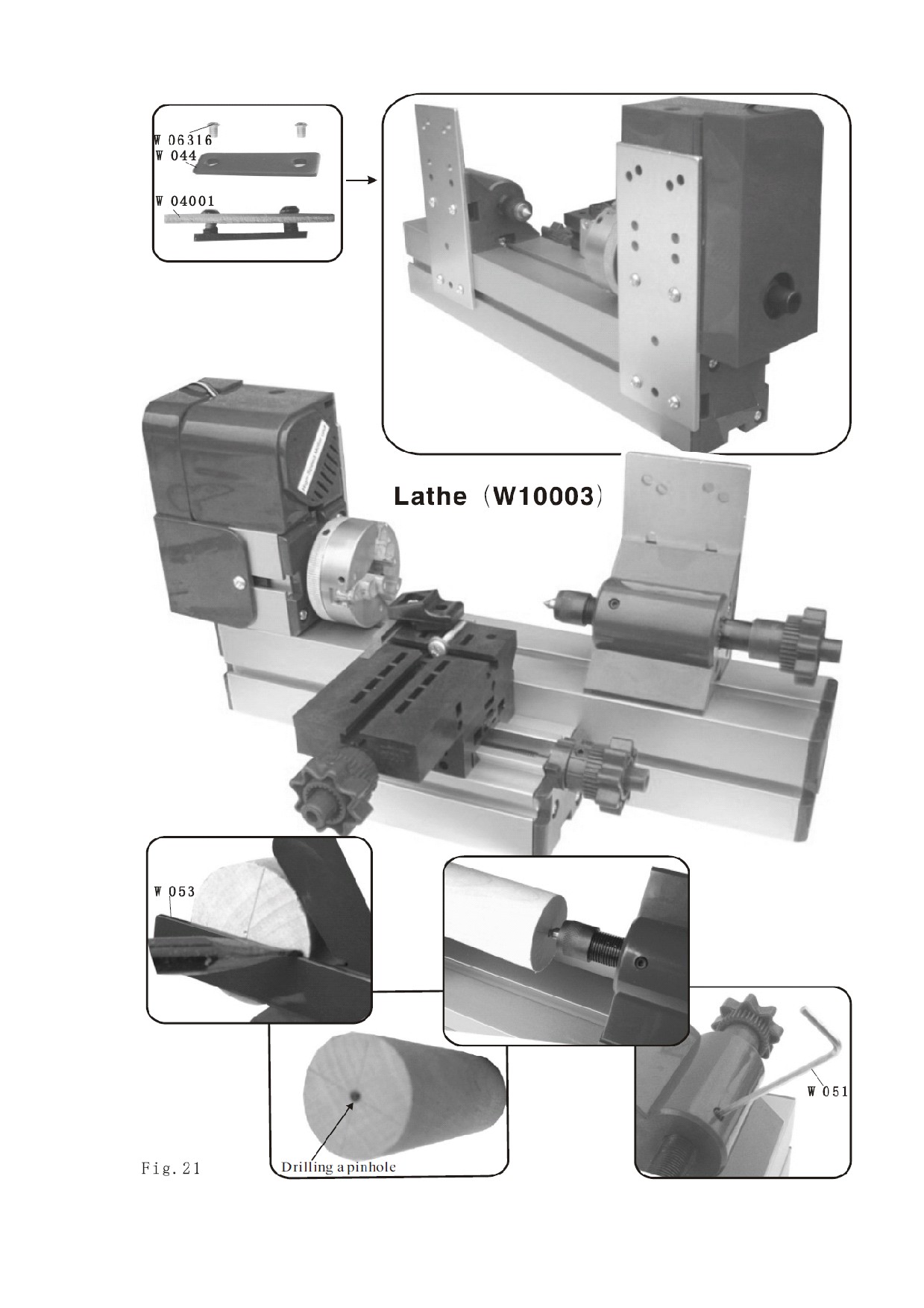

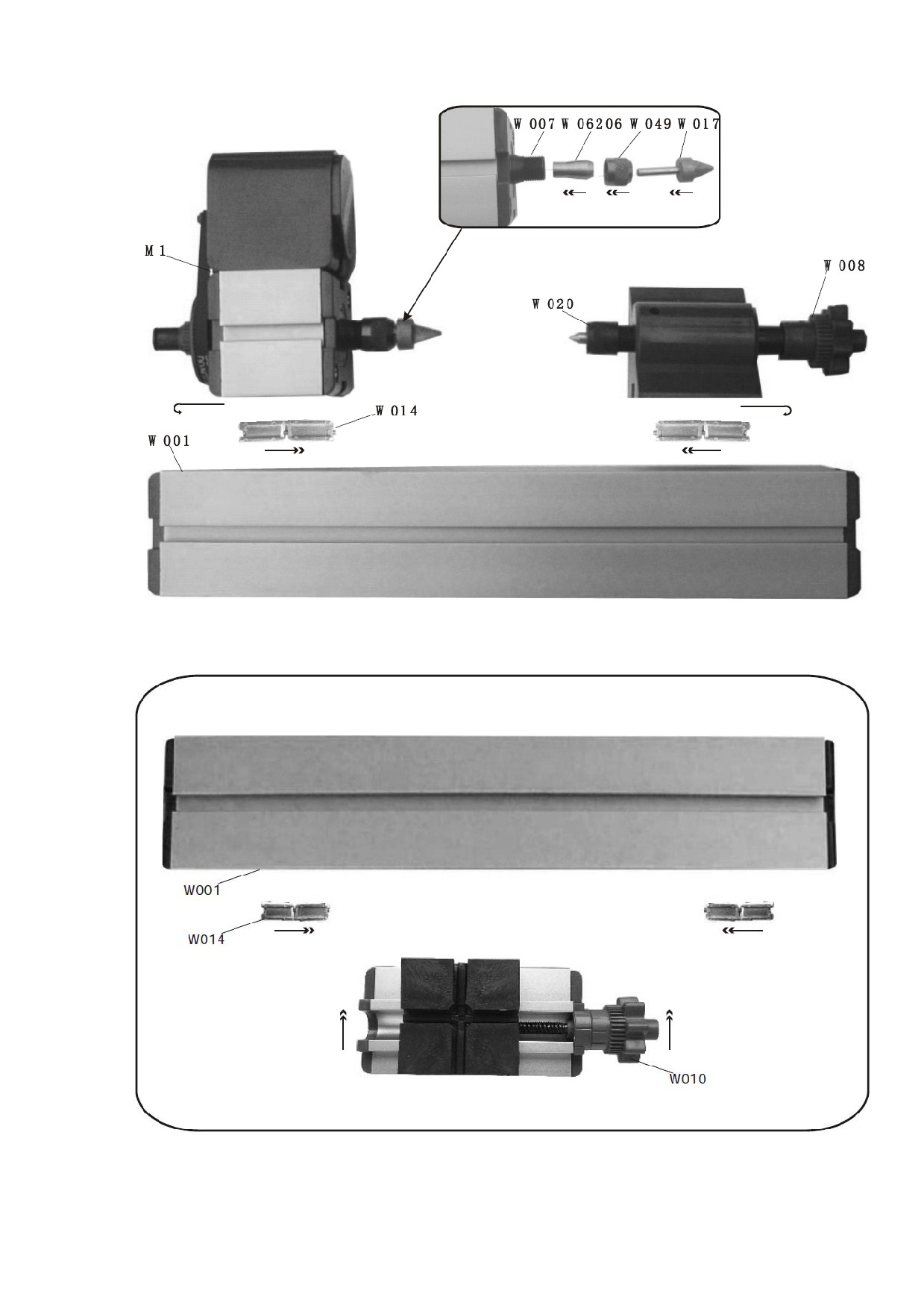

Сборка показана на рисунке 20,21.
Установите блок механизма моторного привода
(М1) слева длинной направляющей
(W001) при помощи фиксатора (W014), закрепите кулачковым зажимом патрон на ось
блока механизма моторного привода (М1).
Установите двух координатный манипулятор на длинную направляющую.
Закрепите поворотную задвижку (W039) помощью болта 4X25мм
Закрепите резец (W058) на левом углу манипулятора винтом (W06320)
Установите упор задний,
«задняя бабка»
(W008) на правой стороне длинной
направляющей, вставьте центрирующий патрон (W020) в задний упор.
Чтобы закрепить на длинной направляющей блок моторного привода и задний упор
используйте пластины (W04001). После того как закончили, соберите крышку приводного
ремня с прорезь гайки.
Операции
Удостоверьтесь, что обрабатываемая деталь надежно зажата перед работой, иначе она
может вылететь. Никогда не прикасайтесь к вращающимся частям, не допускайте
контакта с ними частей одежды и волос. Всегда используйте при работе защитные очки.
Всегда совмещайтесь высоту резца с осью вращения обрабатываемой детали.

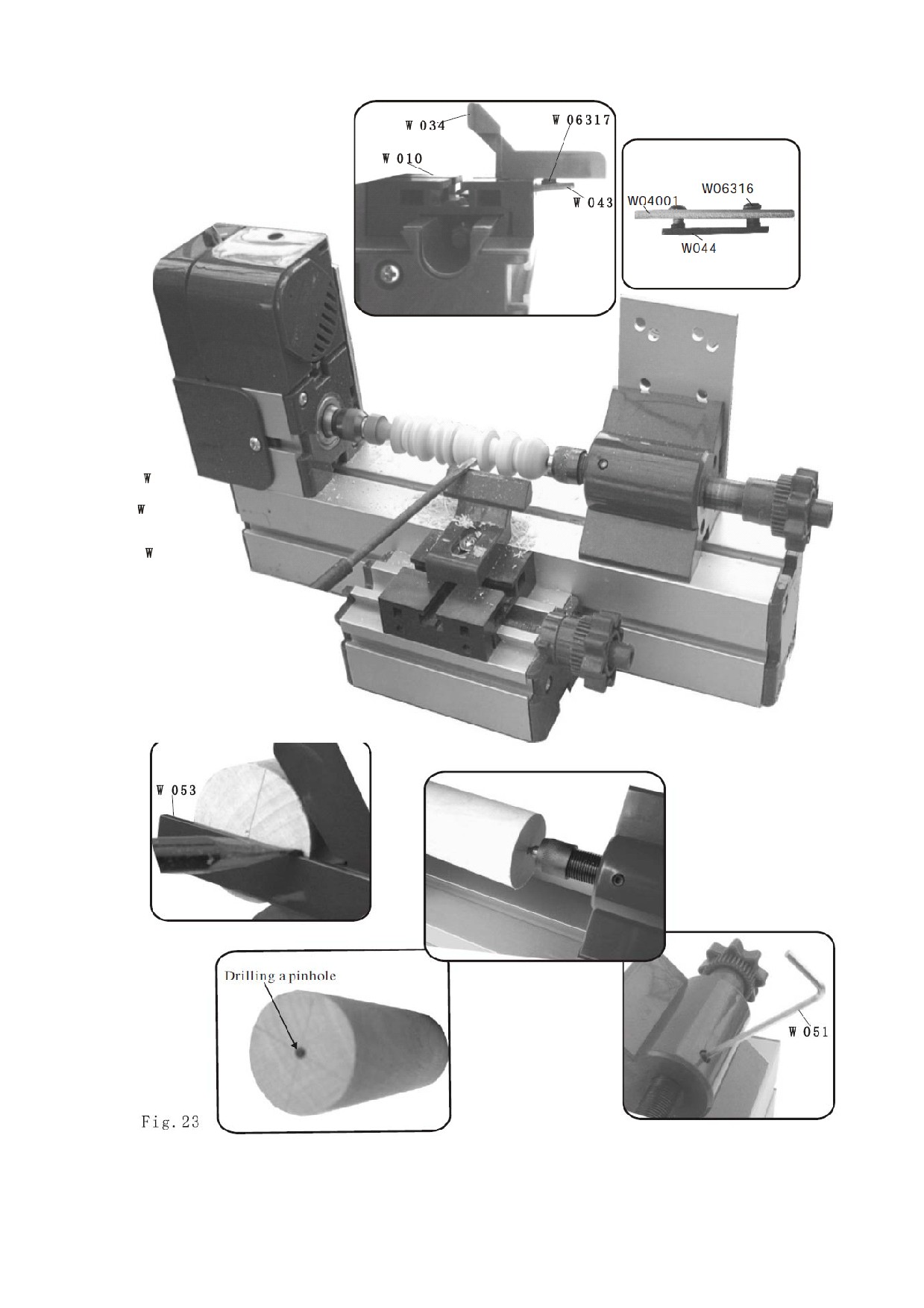

3.Токарный станок для обработки дерева (W10002)
Список составных частей:
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W021
12В
1
W051
Отвёртка
1
направляющая
Трансформа
механизма
тор
W004
Блок мотора
1
W022
Провод
1
W053
Подвижный
1
высокой
подключ.
Центровщик
скорости
трансформат
ора
W00403
Втулка оси
1
W0320
Приводной
1
W059
Резец
1
мотора
1
ремень
мотора
W007
Блок редуктора
1
W033
Крышка
1
W06206
Цанга
1
приводного
ремня
W008
Упор задний,
1
W034
Поддержива
1
W06339
3*10 Винт
2
«задняя бабка»
ющий кожух
W010
Салазки с
1
W0400
Пластина-
2
W06315
4*6 Болт
1
направляющей
1
основа
W014
Фиксатор
5
W043
Щелевая
2
W06316
4*8 Болт
8
скоба
W017
Центровщик
1
W044
Пластина
6
W06317
4*10Болт
1
W020
Центрирующий
1
W049
Цанга
1
W06334
8x4.2x0.6
1
патрон
шайба
Порядок сборки
Как показано на рисунке 22, 23
Закрепите центровщик
(W017) в блок редуктора
(W007) через цангу
(W06206) и
цанговый патрон (W049)
Установите привод (блок M1) слева на длинную направляющую (W001) фиксатором
(W014)
Установите салазки с направляющей (W010) и блок (М2) на длинную направляющую
Установите кожух (W034) на салазки (W010) скобой (W043)
Установите задний упор справа на длинную направляющую и центрирующий патрон в
задний упор
Закрепите блоки пластинами (W04001) и (W044) как показано на рисунке
Установите крышку приводного ремня (WO6315) с помощью болта, установите крышку
приводного ремня во избежание попадание посторонних предметов (W033)
Операции
Определить центр круглой заготовки и совместите с центровщиком (W017).
Совместите центровщик (W017) в центре заготовки с помощью молотка.
Используйте 5 мм сверло для центрального отверстия на другом конце (максимальная
глубина 5мм). По окончании сборки заготовки, нажмите на центрирующий патрон (W020)
с ручным колесом задней бабки против заготовки, пока он не зафиксируется.
Затяните
«заднюю бабку» шестигранным ключом
(W051), чтобы избежать отскока
заготовки. Это позволит предотвратить болт
«задней бабки» от потери, когда он
находится в движении.
Поддержка для точения должна быть закрыта, так чтобы не касалась заготовки. Для
обработки используйте стамеску (W059).
Заметки
Никогда не прикасайтесь к вращающимся частям, не допускайте контакта с ними частей
одежды и волос. Всегда используйте при работе защитные очки. Всегда совмещайтесь
высоту резца с осью вращения обрабатываемой детали.
4. Сверлильный станок
Номер
Описание
Шт.
Номер
Описание
Шт.
Номер
Описание
Шт.
W001
Длинная
1
W022
Провод
1
W051
Отвёртка
1
направляющая
подключ.
механизма
трансформатора
W002
Короткая
1
W027
Плита для
1
W053
Подвижный
1
направляющая
сверления
Центровщик
механизма
W004
Блок мотора
1
W028
Рычаг для
1
W05401
D 2 сверло
1
высокой
сверления
скорости
W00403
Втулка оси
1
W031
Промежуточная
1
W05402
D 3 сверло
1
мотора
часть
W007
Блок редуктора
1
W03201
Приводной
1
W062
цанга
1
ремень мотора
W009
Салазки
2
W043
Щелевая муфта
6
W06339
3*16 Винт
1
W010
Салазки с
1
W044
Пластина
4
W06315
4*6 Болт
2
направляющей
W014
Фиксатор
5
W048
Фиксирующий
4
W06316
4*8 Болт
6
зажим
W021
12В
1
W049
Цанговый
1
W06318
4*12Болт
4
Трансформатор
патрон
W06334
Центрирующий
8
W04003
Пластины для
1
W06338
4*16Болт
2
патрон
стабилизации
Порядок сборки показан на рисунке 24,25
Сначала закрепите пластину (W044) двумя винтами 4*6 болтами W06315, затем вставьте
пластину в «Т» углубление двумя болтами 4*6 длинной направляющей механизма (W001),
вставьте головки болта в грушевидные отверстия короткой направляющей механизма
(W002)
(вставляют в большее отверстие, затем продвигают в сторону меньшего).
Завинтите винты через короткую направляющую механизма отвёрткой, затем поставьте
длинную направляющую механизма вертикально. Установите плиту для сверления
(W027) на двух координатный манипулятор (M2) при помощи двух пластин с 4*12
болтами (W06318). Установите фиксирующие зажимы (W048) на четырёх углах плиты для
сверления.
