Metal Master MML Токарный станок 1830V. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ - часть 2

3.5 Зажатие заготовки в токарном патроне

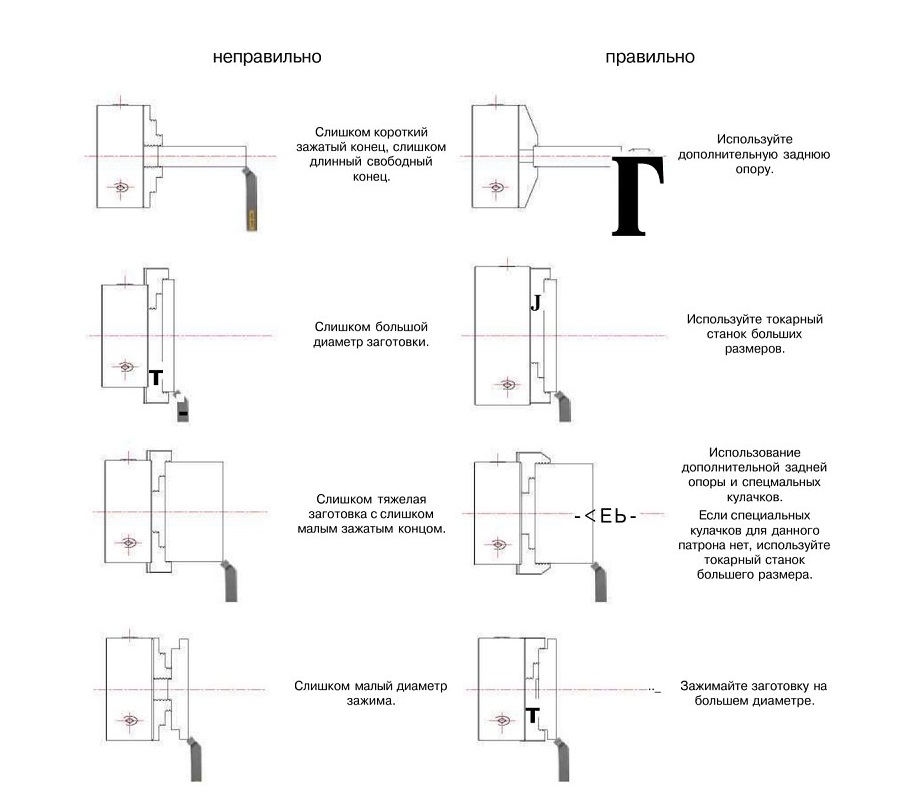

При ненадлежащем закреплении заготовки в токарном патроне имеется опасность разрушения заготовки или излома кулачков под действием центробежных сил. Нижеследующие примеры иллюстрируют некоторые из опасных ситуаций.

Заготовка должна закрепляться на токарно-винторезном станке твердо и надежно. При этом сила зажима должна соизмеряться таким образом, чтобы, обеспечив надежный зажим, никоим образом не деформировать заготовку.

А ПРЕДУПРЕЖДЕНИЕ!

Не устанавливайте в токарный патрон заготовки, превышающие максимально допустимый диаметр зажима. В этом случае сила зажима кулачков патрона слишком мала, чтобы обеспечить надежный зажим. Заготовка может вылететь из патрона.

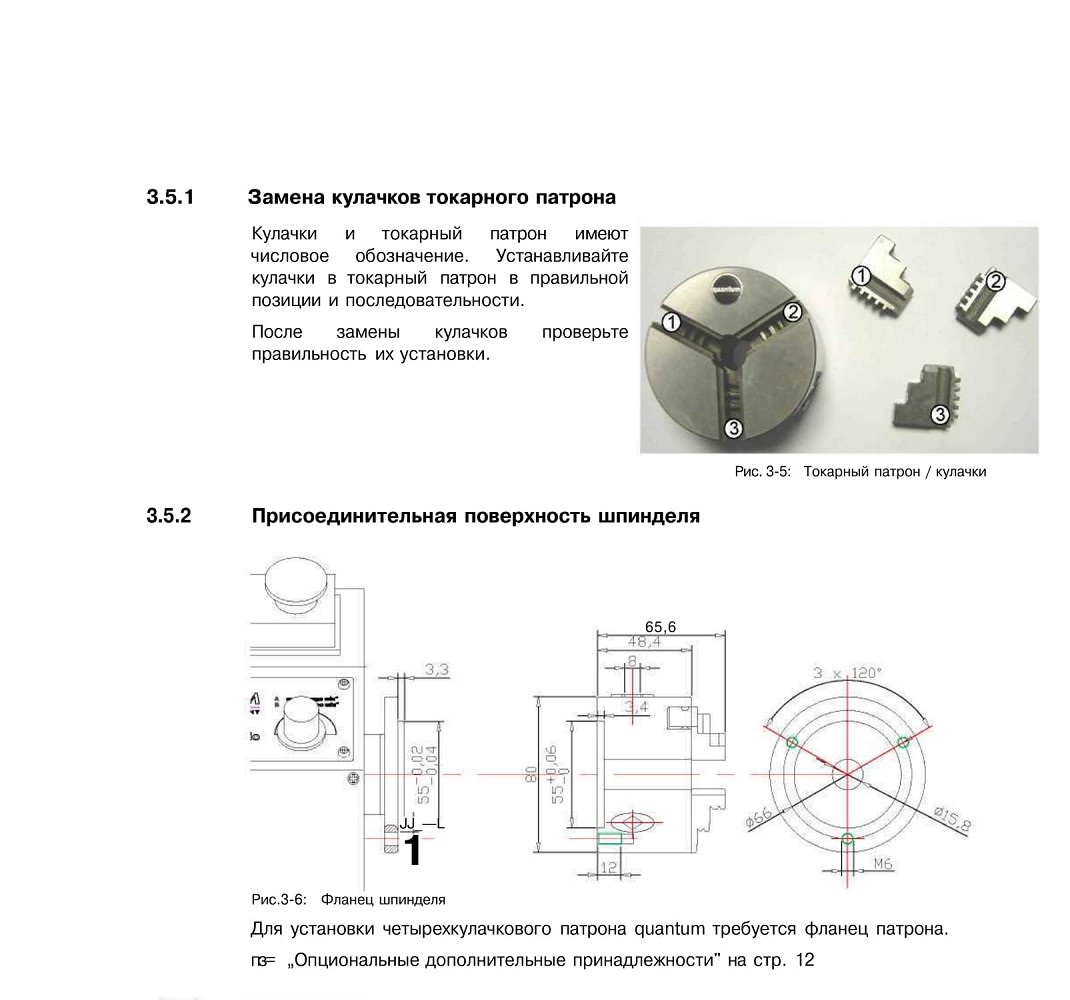

Замена кулачков токарного патрона

ВНИМАНИЕ!

При демонтаже зажимного устройства заготовки возможно повреждение его или направляющих станины. Для предотвращения этого при съеме зажимного устройства поместите под него деревянную опору или другой предназначенный для этого предмет.

-> Отсоедините станок от электропитания.

-» Заблокируйте шпиндель от вращения, например с помощью рычага. Обратите внимание, что станина при этом не должна повреждаться.

-» Отпустите для снятия зажимного устройства заготовки (на рисунке - трехкулачковый патрон) 3 гайки на фланце патрона.

-> Снимите зажимное устройство заготовки вперед, по направлению к задней бабке.

-» Ускорьте съем зажимного устройства заготовки - в случае необходимости - легкими ударами резинового молотка.

Включение и выключение станка

ОПАСНОСТЬ!

Перед включением станка проверьте, не включен ли режим нарезания резьбы. ( Рис.3-16: „Выключенная автом. подача" на стр. 25)

При активированном режиме нарезания резьбы и включенной автоматической подаче продольная каретка суппорта передвигается с высокой скоростью.
ВНИМАНИЕ!

Перед включением станка поверните ручку установки числа оборотов в положение, соответствующее минимальному числу оборотов. При включении станка сразу на максимальных оборотах может быть повреждена электроника станка.

Включение станка производится переключателем ВКЛ / ВЫКЛ. При этом переключатель направления вращения должен находиться в позиции "R" (правое) или "L" (левое).

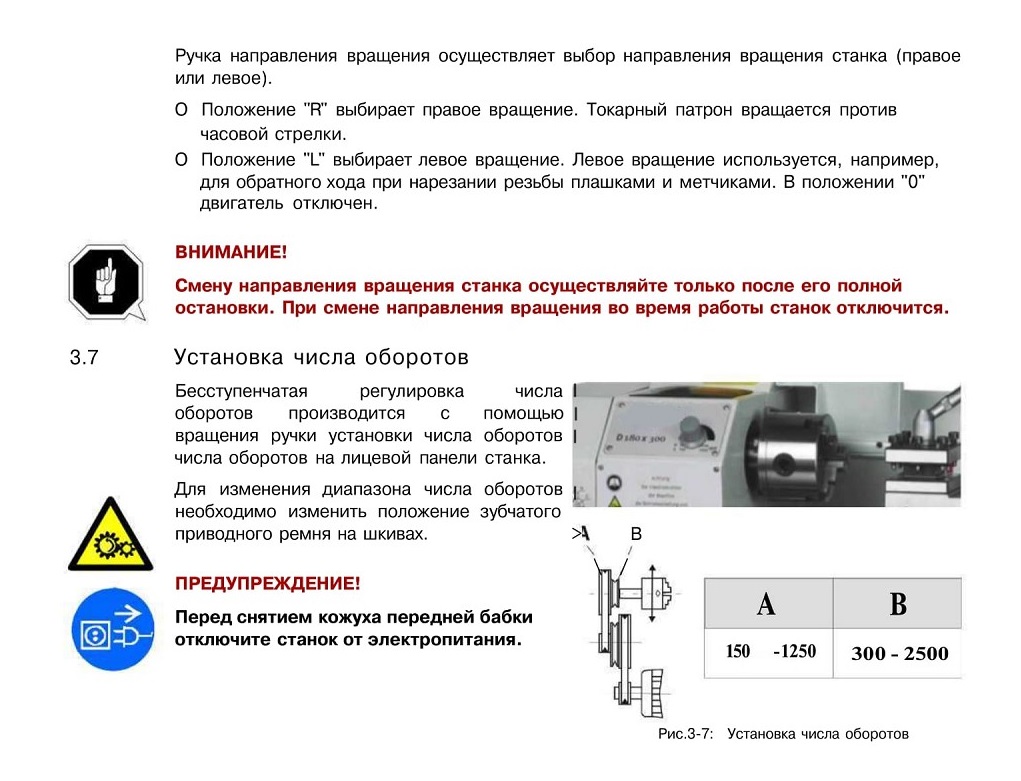

Переключатель направления вращения станка

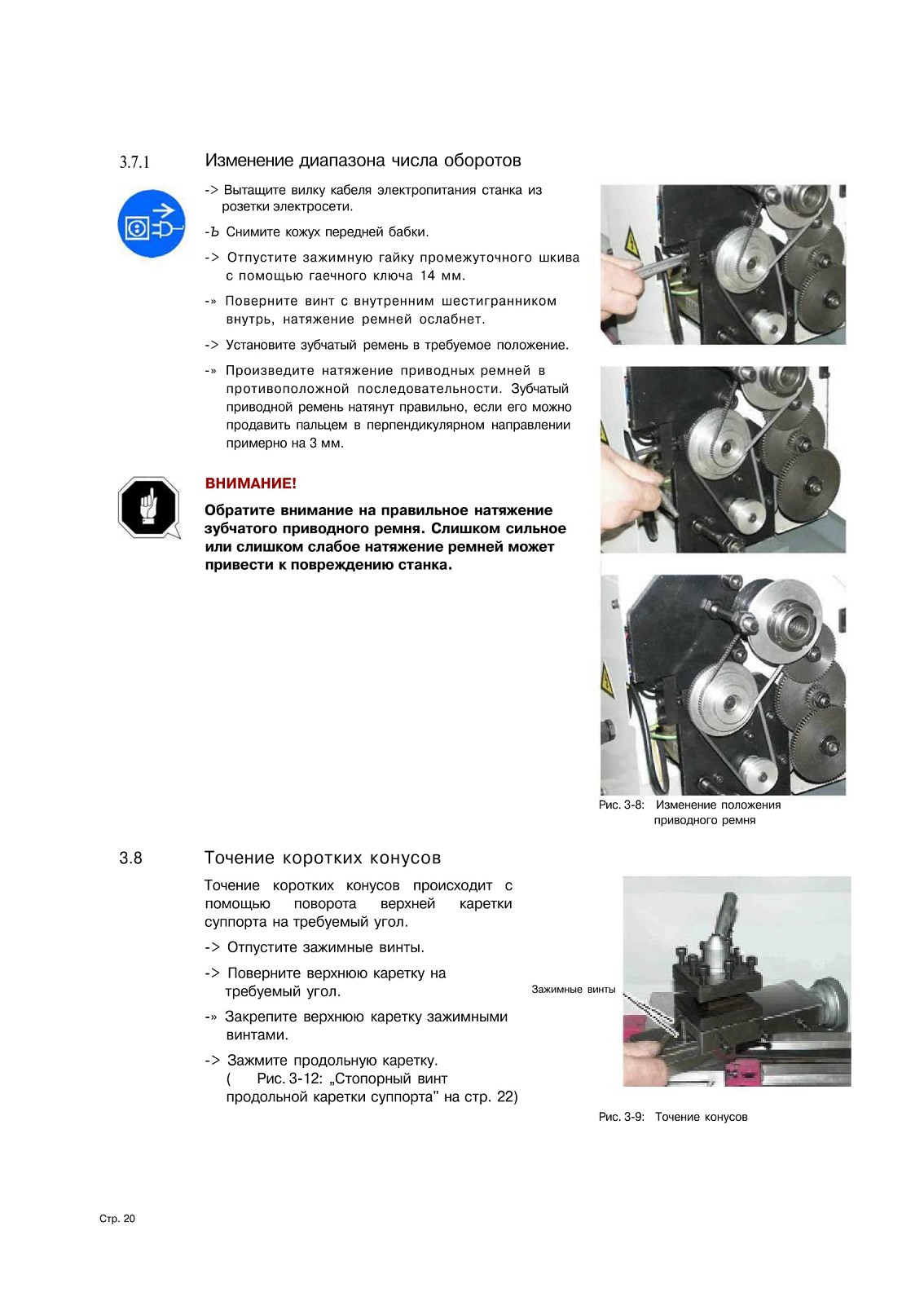

3.7.1 Изменение диапазона числа оборотов

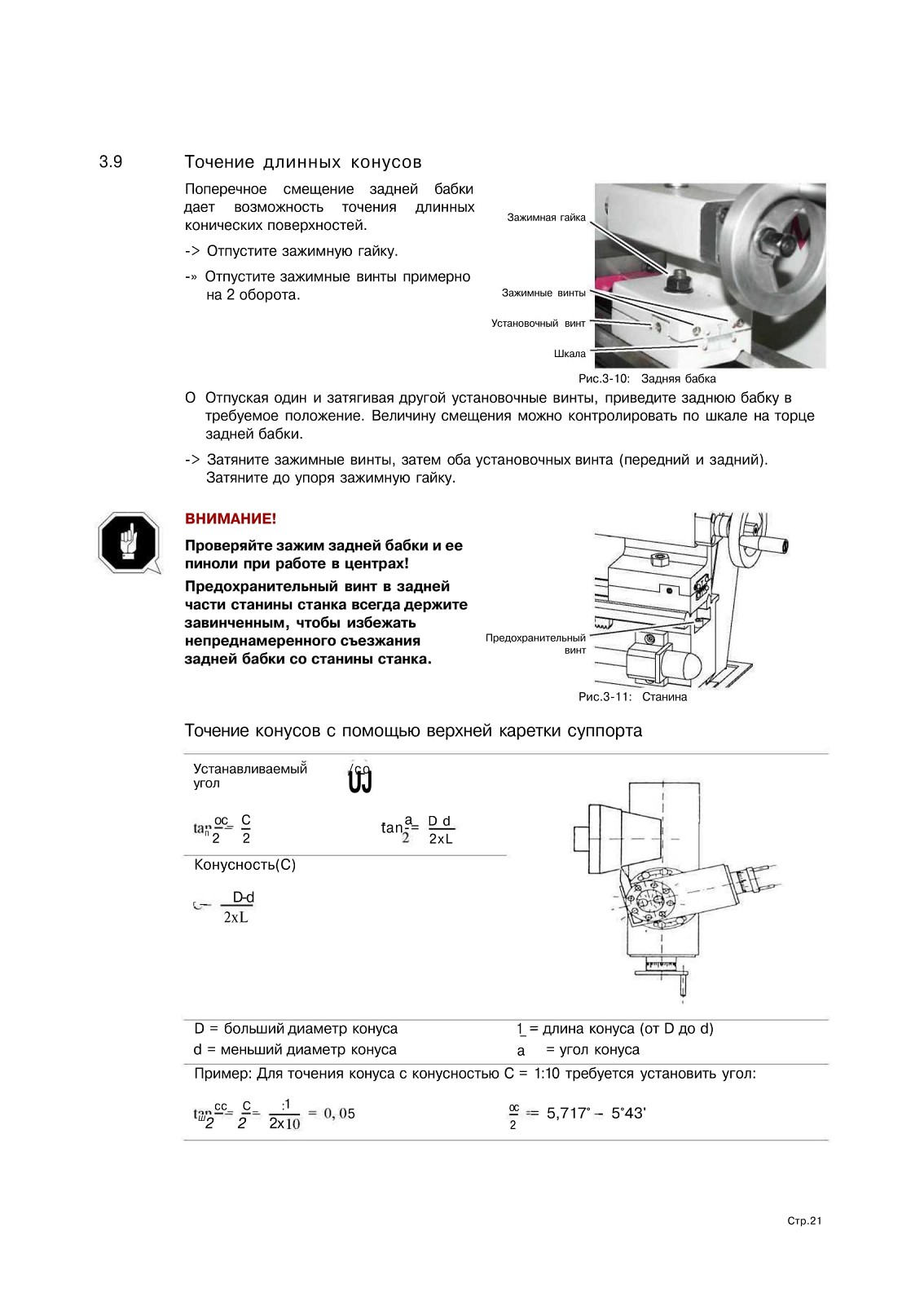

3.9 Точение длинных конусов

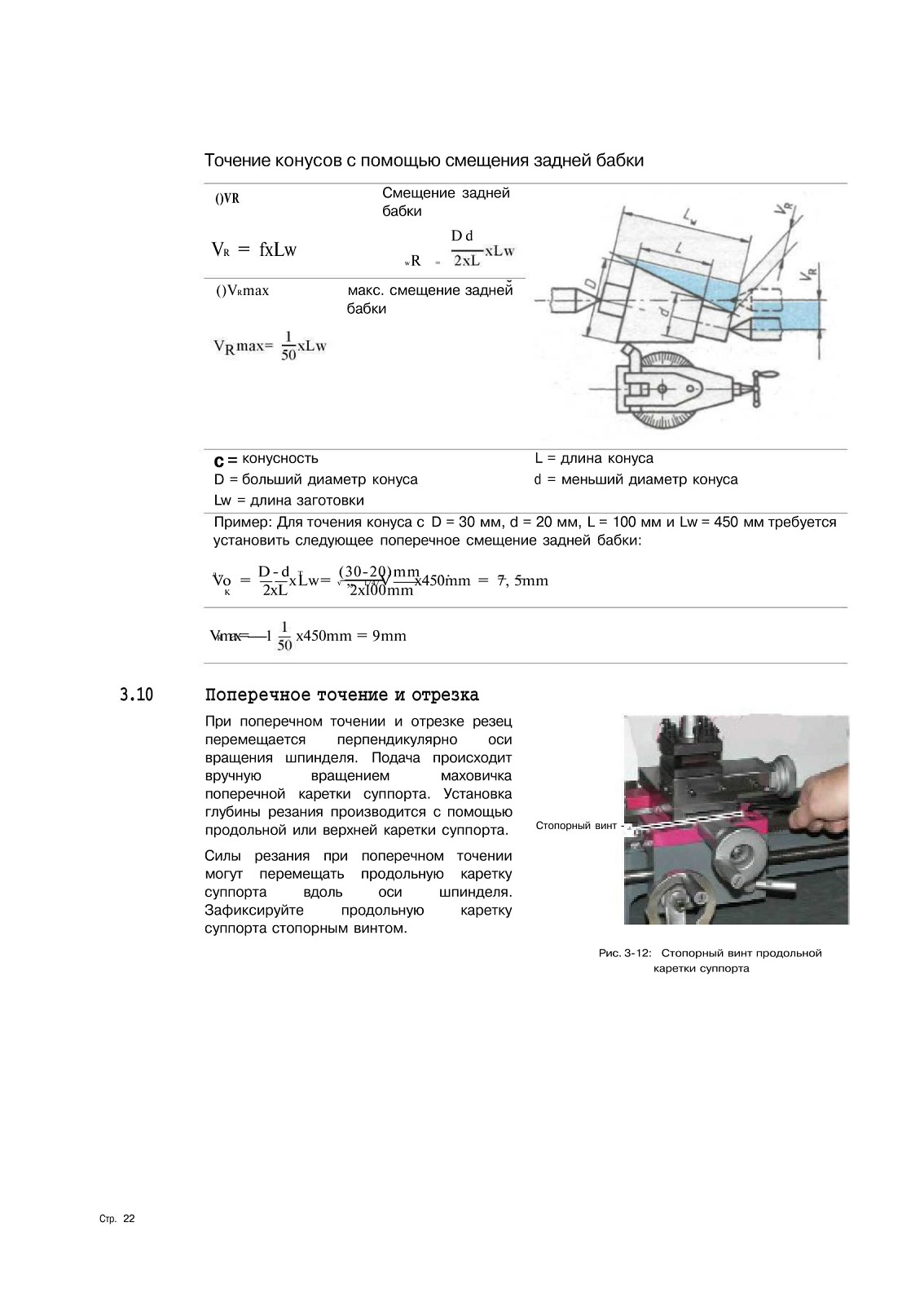

Точение конусов с помощью смещения задней бабки

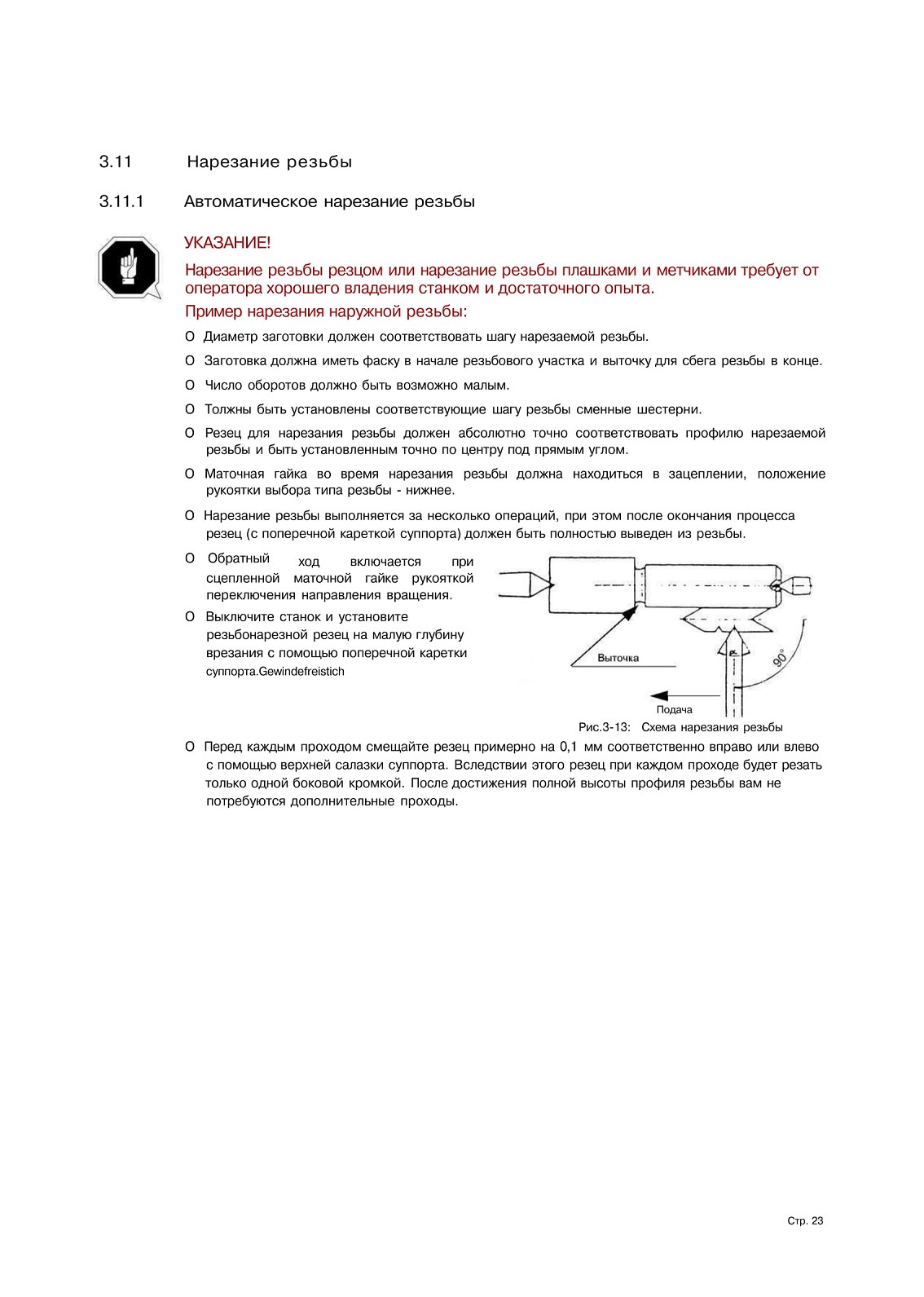

Нарезание резьбы
Автоматическое нарезание резьбы

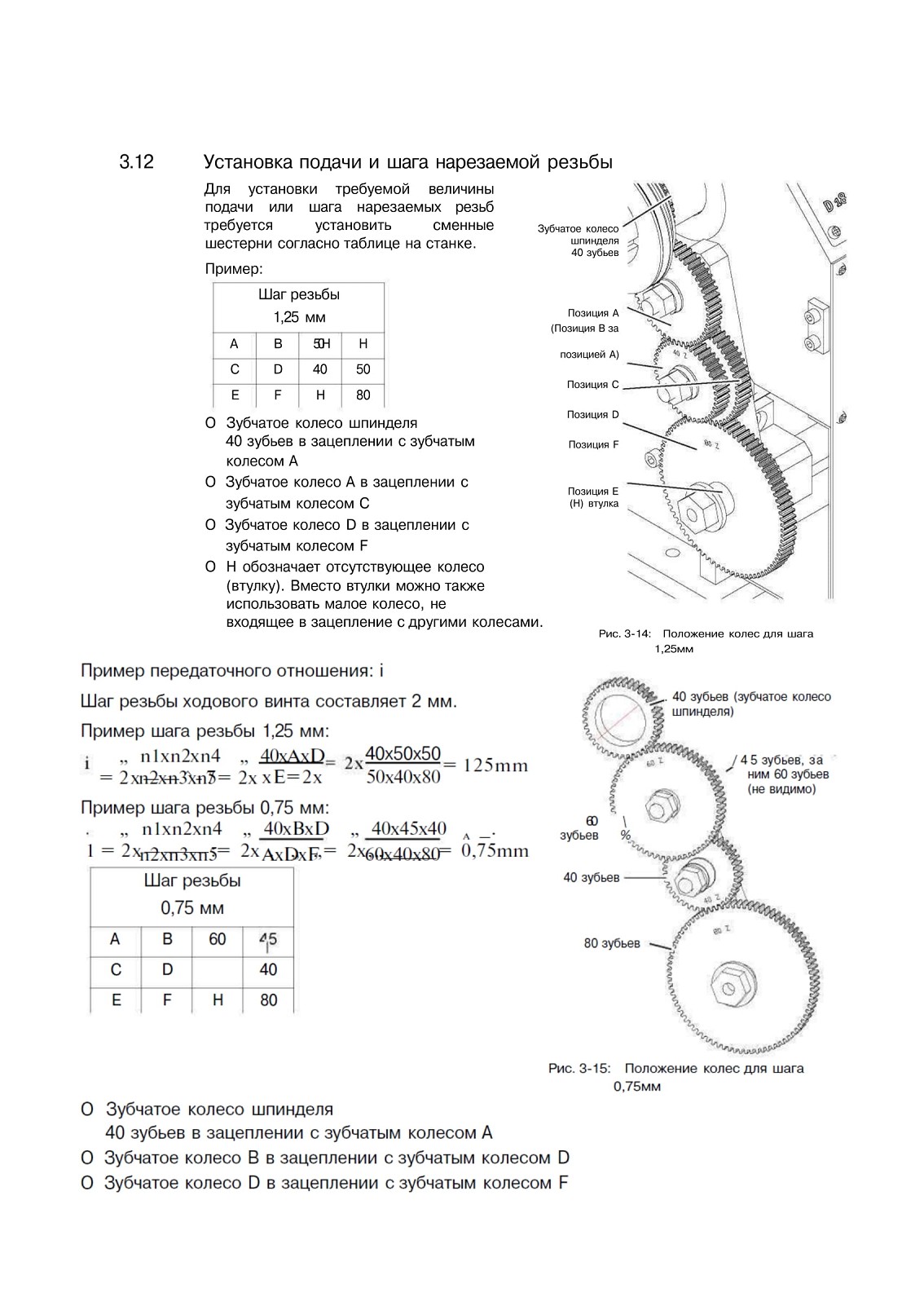

3.12 Установка подачи и шага нарезаемой резьбы

ИНФОРМАЦИЯ

Метрические резьбы указываются как шаг резьбы. В примере выше продольная каретка суппорта перемещается на 1,25 мм за один оборот шпинделя. Дюймовая резьба указывается как количество полных витков резьбы (ниток) на дюйме длины. Один дюйм имеет длину 25,4 мм.

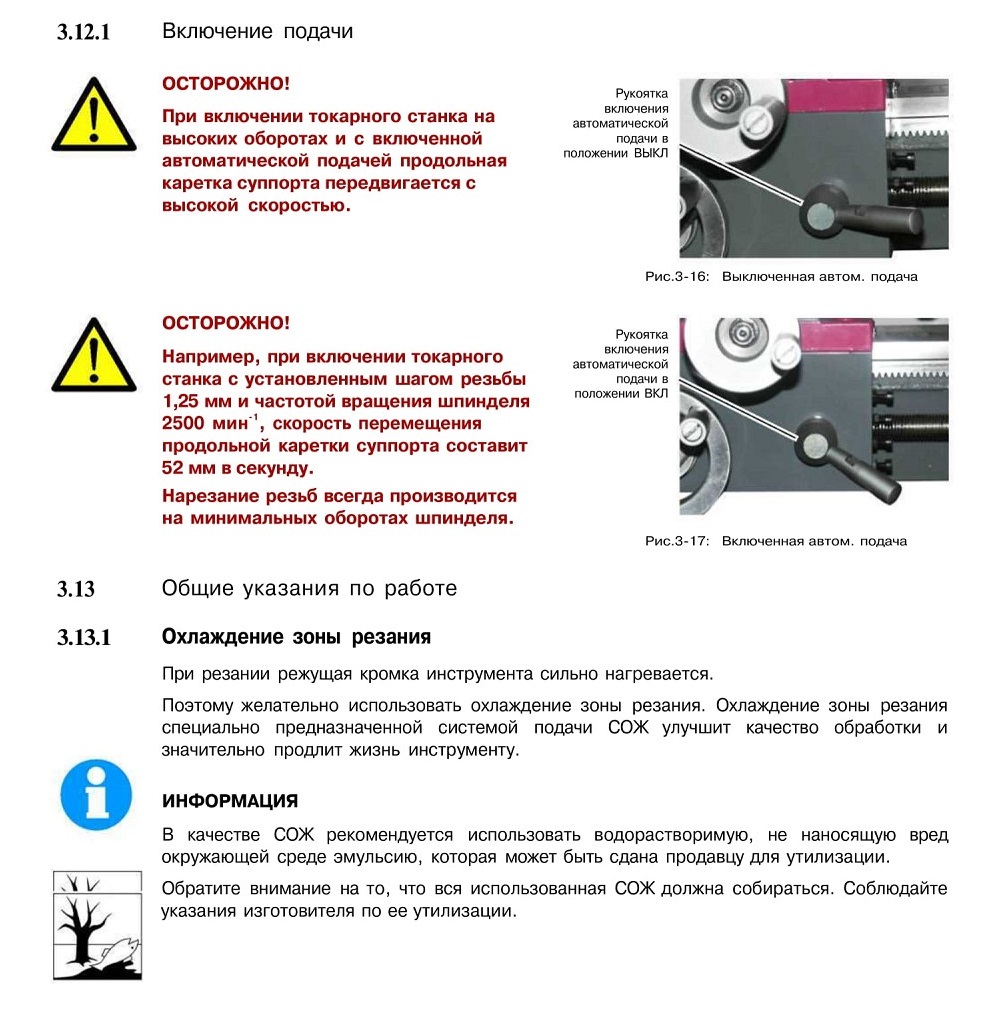

Включение подачи

4 Скорость резания
Выбор скорости резания

Уход

В этой главе Вы найдете важные сведения по О проверке О техобслуживанию О ремонту

токарно-винторезного станка.

ВНИМАНИЕ!

Регулярный, квалифицированно выполняемый уход за станком является важным условием для

* безопасности станка в эксплуатации,

* безотказной работы станка,

* долгого срока службы токарно-винторезного станка и

* высокого качества производимой Вами продукции.

В безупречном состоянии должно содержаться также и оборудование других производителей.

5.1 Безопасность ПРЕДУПРЕЖДЕНИЕ!

Последствиями ненадлежащим образом выполненного техобслуживания и ремонтных работ могут быть:

* самые тяжелые травмы обслуживающего персонала,

* повреждение токарно-винторезного станка.

Работы со станком может проводить только квалифицированный персонал.

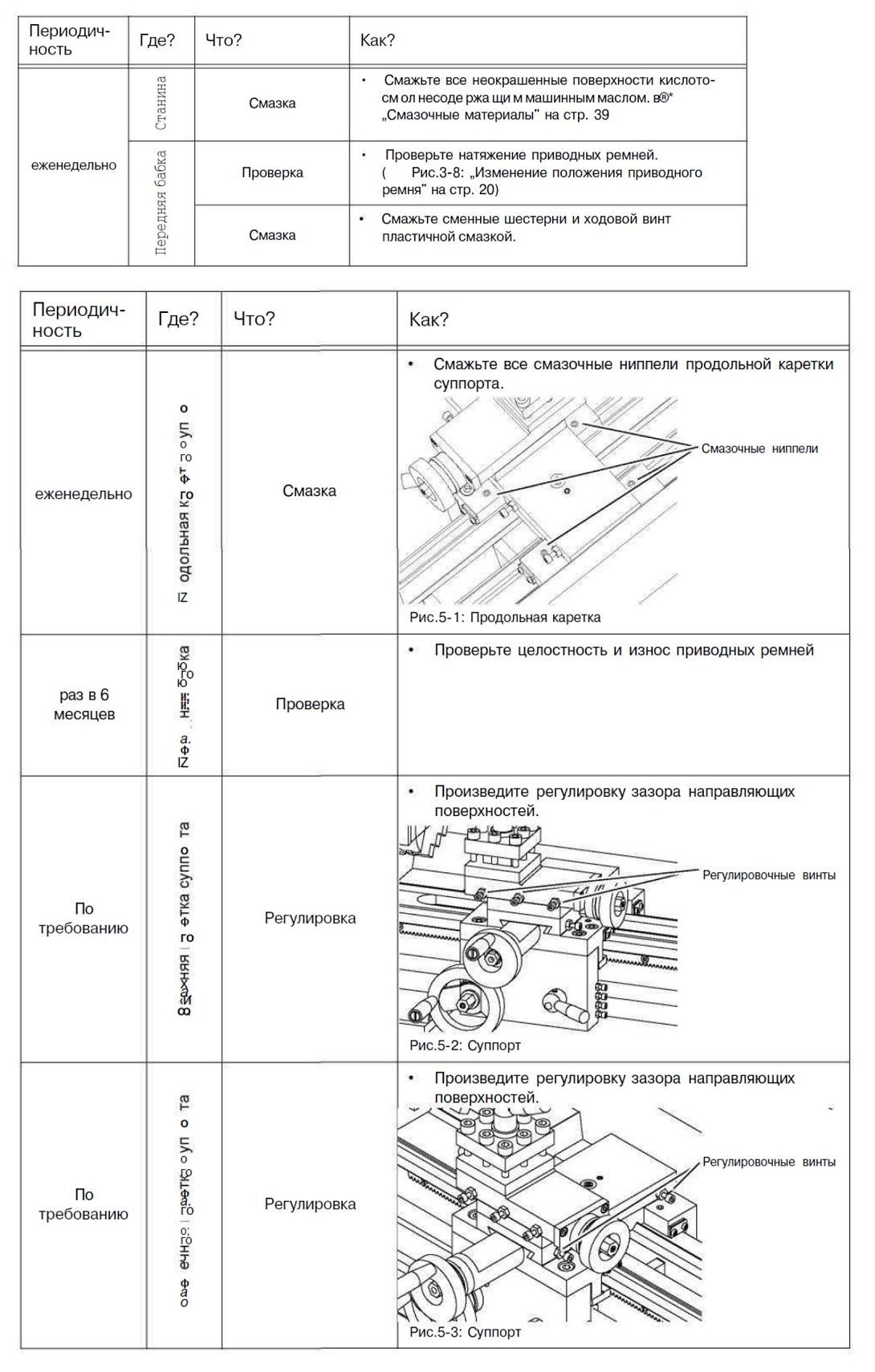

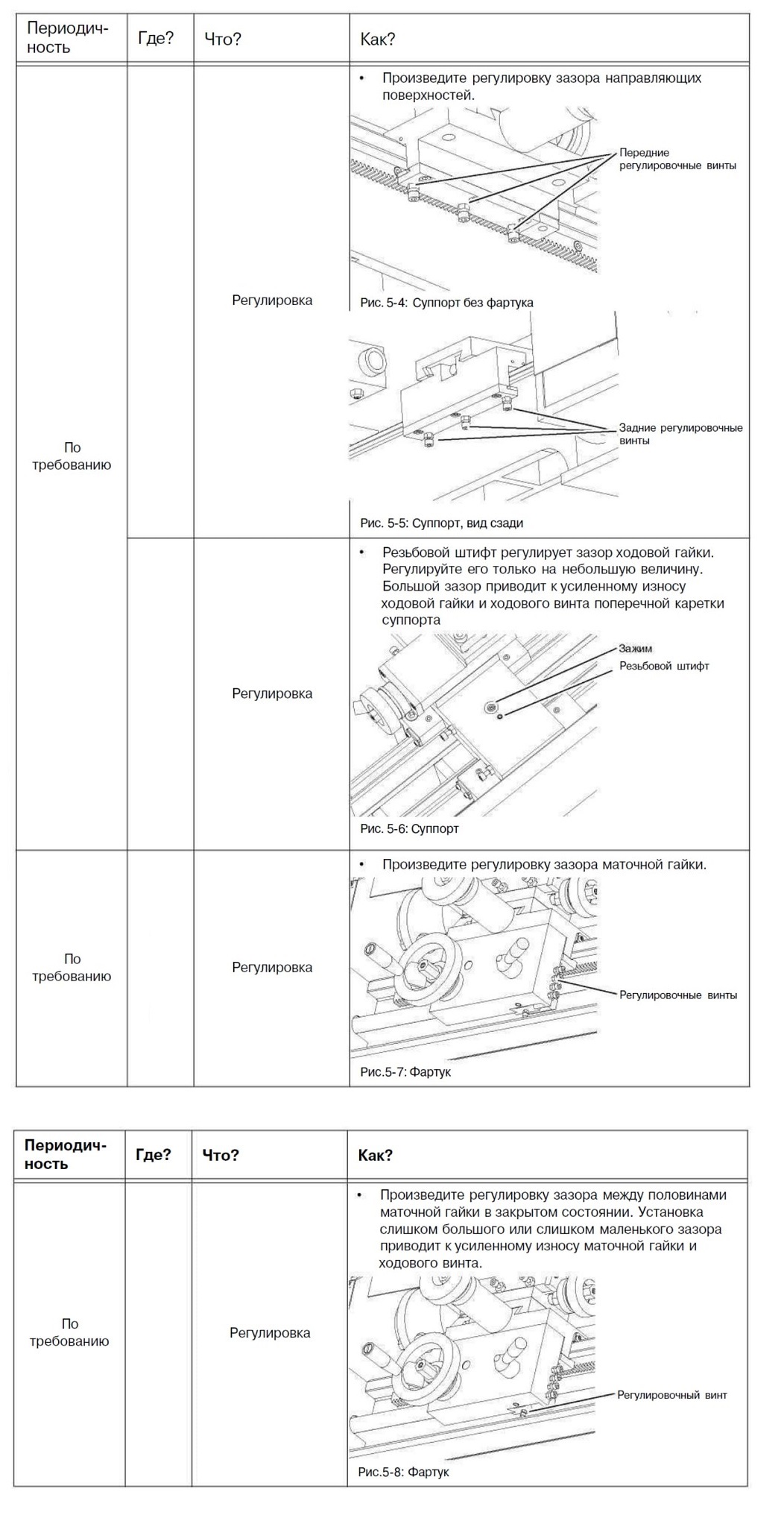

5.2 Проверка и техобслуживание

Разновидность и степень износа зависит в большей степени от особенностей эксплуатации и производственных условий. Поэтому все указанные интервалы действительны только для соответственно утвержденных условий.

ИНФОРМАЦИЯ!

Опорные подшипники шпинделя не требуют смазки при техобслуживании станка.

5.3 Ремонт

Вызывайте для ремонта техника обслуживания потребителей фирмы Optimum Maschinen GmbH, или присылайте станок нам.

Если ремонт производит ваш собственный персонал, он должен строго соблюдать требования данного руководства по эксплуатации.

Фирма Optimum Maschinen GmbH не несет никакой ответственности за убытки, возникшие вследствие невнимания по отношению к этому Руководству по эксплуатации.

Используйте для ремонта только исправный и предназначенный для этого инструмент и оригинальные запасные части Optimum Maschinen GmbH, полностью соответствующие конструкции станка.

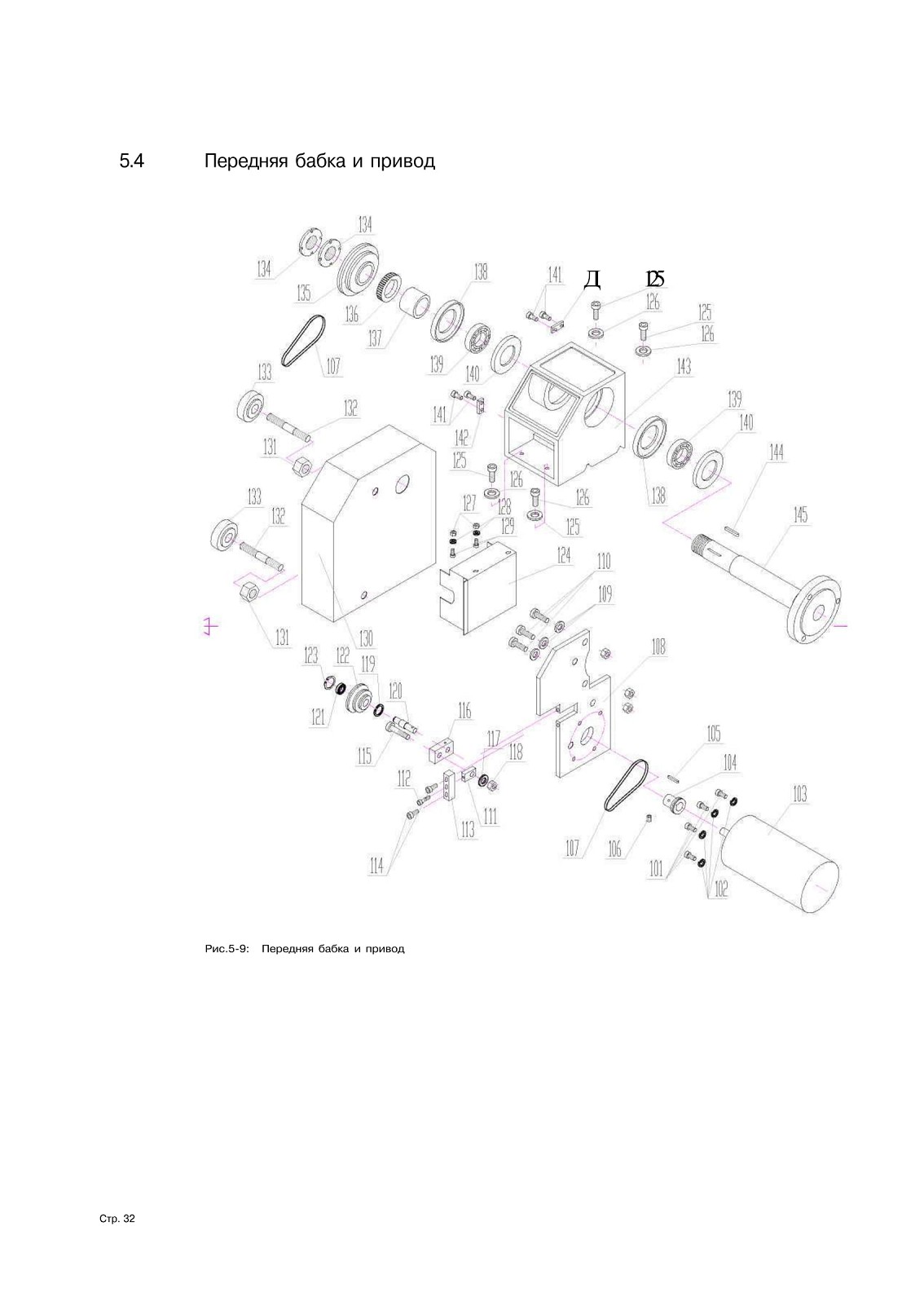

Передняя бабка и привод

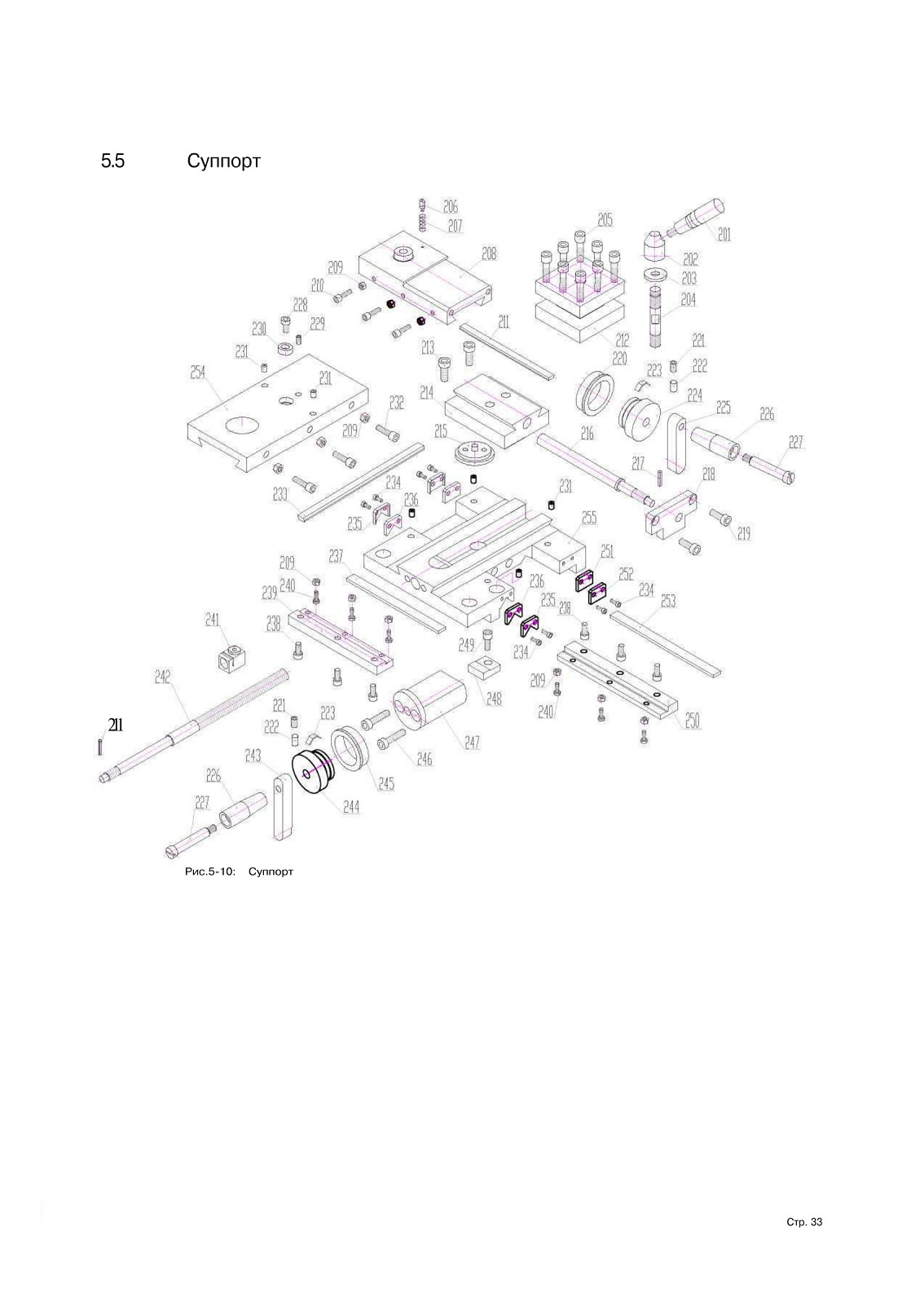

Суппорт
